MANUAL DE USUARIO RM 2 RC STIHL
47 - 62 Manual de instrucciones
62 - 77 Uputa za uporabu
77 - 90 Skötselanvisning
90 - 105 Käyttöohje
2 Informaciones relativas a estas instrucciones para la reparación.... 47
3 Sinopsis.... 48
4 Indicaciones relativas a la seguridad...... 49
5 Preparar el cortacésped para el trabajo....54
6 Cargar aceite de motor.... 54
7 Repostar el cortacésped.... 54
8 Ajustar el cortacésped para el usuario.....55
9 Arrancar y parar el motor.... 55
10 Comprobar el cortacésped....56
11 Trabajar con el cortacésped.... 56
12 Después del trabajo.... 57
13 Transporte....57
14 Almacenamiento.... 58
15 Limpiar.... 58
16 Mantenimiento.... 58
17 Reparación....59
18 Subsanar las perturbaciones.... 60
19 Datos técnicos.... 61
20 Piezas de repuesto y accesorios...... 61
21 Gestión de residuos.... 62
22 Declaración de conformidad UE.... 62

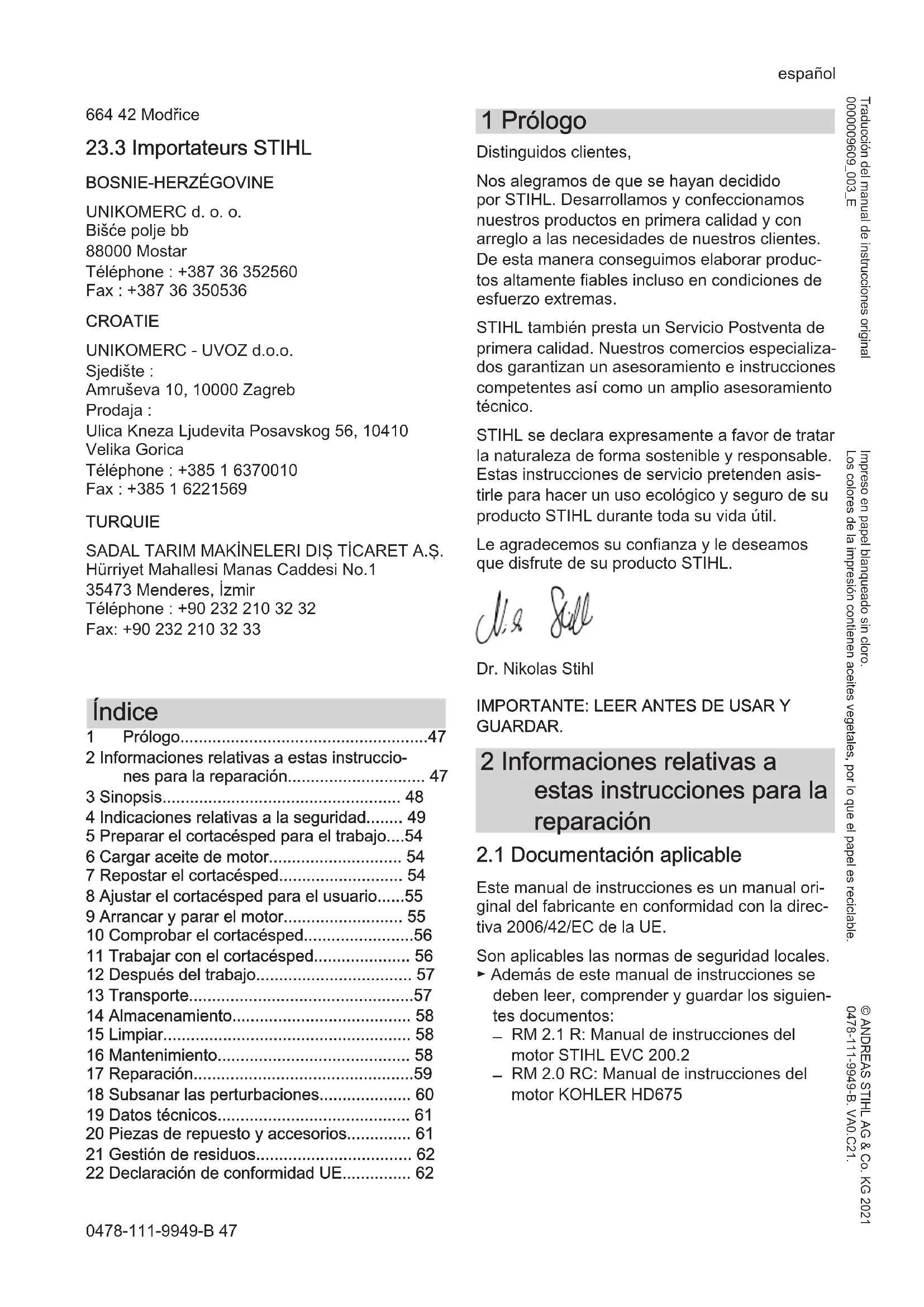

1 Prólogo
Distinguidos clientes,
Nos alegramos de que se hayan decidido por STIHL. Desarrollamos y confeccionamos nuestros productos en primera calidad y con arreglo a las necesidades de nuestros clientes. De esta manera conseguimos elaborar productos altamente fiables incluso en condiciones de esfuerzo extremas.
STIHL también presta un Servicio Postventa de primera calidad. Nuestros comercios especializados garantizan un asesoramiento e instrucciones competentes así como un amplio asesoramiento técnico.
STIHL se declara expresamente a favor de tratar la naturaleza de forma sostenible y responsable. Estas instrucciones de servicio pretenden asistirle para hacer un uso ecológico y seguro de su producto STIHL durante toda su vida útil.
Le agradecemos su confianza y le deseamos que disfrute de su producto STIHL.
Dr. Nikolas Stihl
IMPORTANTE: LEER ANTES DE USAR Y GUARDAR.
2 Informaciones relativas a estas instrucciones para la reparación
2.1 Documentación aplicable
Este manual de instrucciones es un manual original del fabricante en conformidad con la directiva 2006/42/EC de la UE.
Son aplicables las normas de seguridad locales.
▶ Además de este manual de instrucciones se deben leer, comprender y guardar los siguientes documentos:
- RM 2.1 R: Manual de instrucciones del motor STIHL EVC 200.2
- RM 2.0 RC: Manual de instrucciones del motor KOHLER HD675
2.2 Marca de las indicaciones de advertencia en el texto
PELIGRO
■ La indicación hace referencia a peligros que pueden provocar lesiones graves o la muerte.
- Con las medidas mencionadas se pueden evitar lesiones graves o mortales.
ADVERTENCIA
■ La indicación hace referencia a peligros que pueden provocar lesiones graves o la muerte.
- Con las medidas mencionadas se pueden evitar lesiones graves o mortales.
INDICACIÓN
■ La indicación hace referencia a peligros que pueden provocar daños materiales.
- Con las medidas mencionadas se pueden evitar daños materiales.
2.3 Símbolos en el texto
Este símbolo remite a un capítulo de este manual de instrucciones.
3 Sinopsis
3.1 Cortacésped


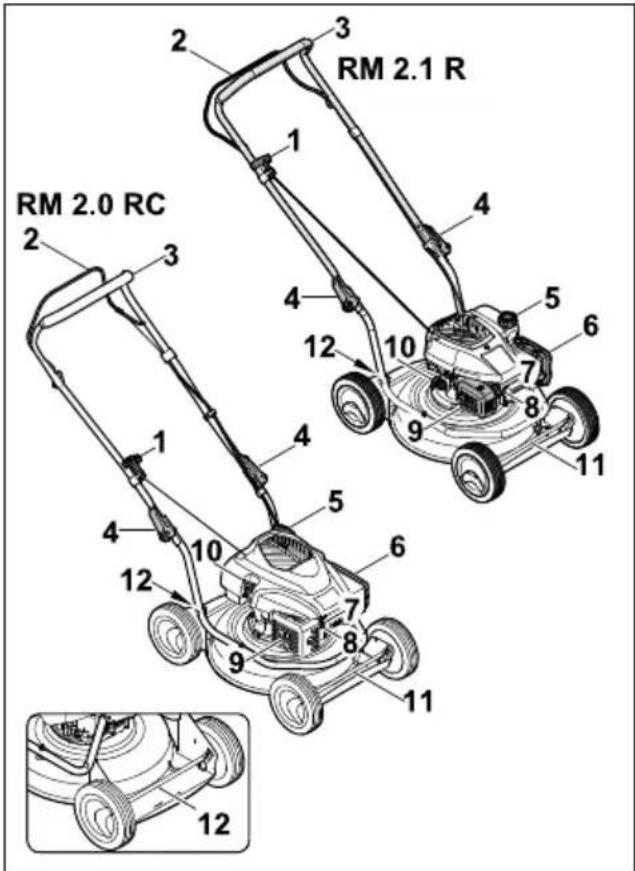

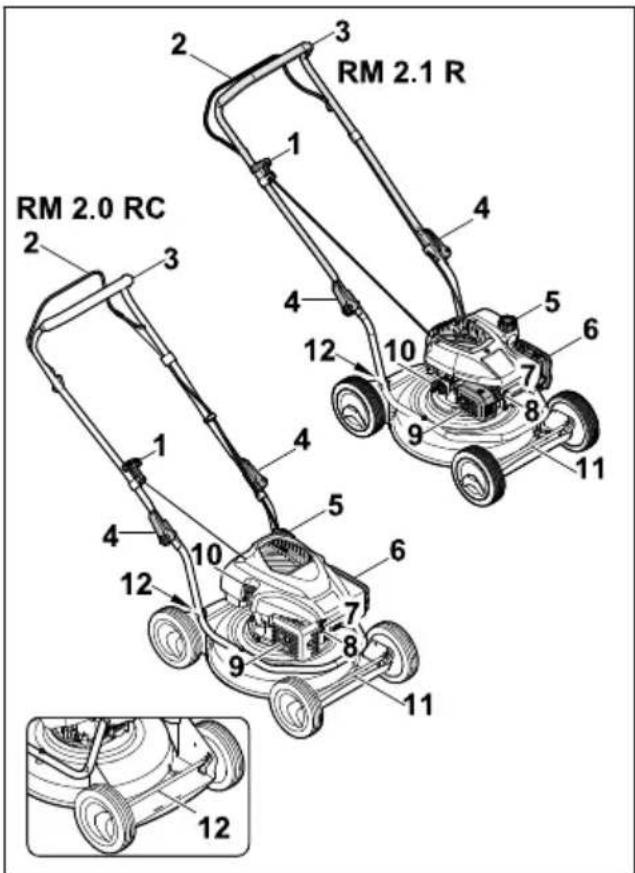

RM 2.0 RC RM 2.1 R 1 2 3 4 5 6 7 8 9 10 11 12 12 1 2 3 4 5 6 7 8 9 10 11 121 Empuñadura de arranque La empuñadura de arranque sirve para arran- car el motor.
2 Estribo de mando para corte de césped El estribo de mando para corte de césped sirve para arrancar y apagar el motor.
3 Manillar

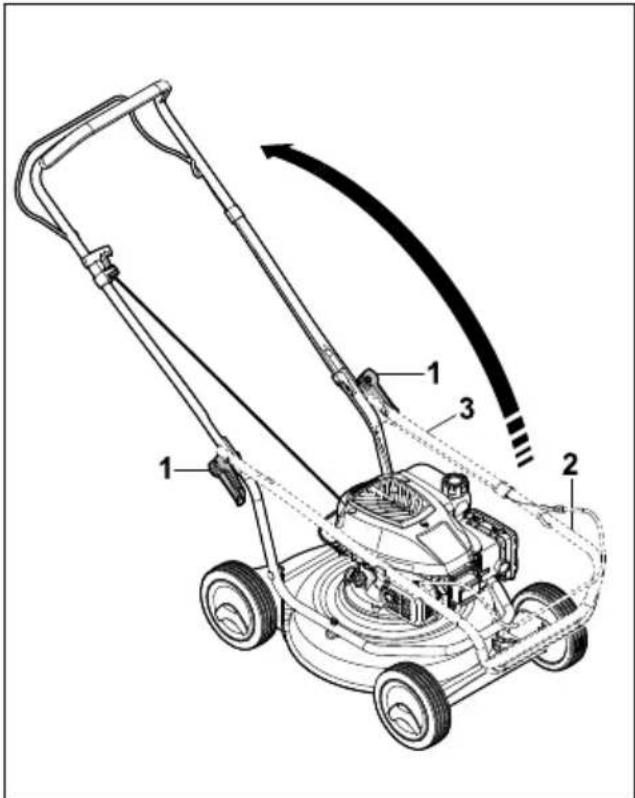

El manillar sirve para sujetar, conducir y transportar el cortacésped.
4 Palancas de ajuste rápido Las palancas de ajuste rápido fijan el manillar al cortacésped.
5 Tapón del depósito de combustible El tapón del depósito de combustible cierra la abertura de llenado de gasolina.
6 Tapa del filtro La tapa del filtro cubre el filtro de aire.
7 Bujía de encendido La bujía de encendido enciende la mezcla de combustible y aire en el motor.
8 Pipa de bujía La pipa de bujía une el cable de encendido con la bujía de encendido.
9 Silenciador El silenciador disminuye las emisiones sonoras del cortacésped.
10 Tapón de aceite de motor El tapón de aceite de motor cierra la abertura de llenado de aceite de motor.

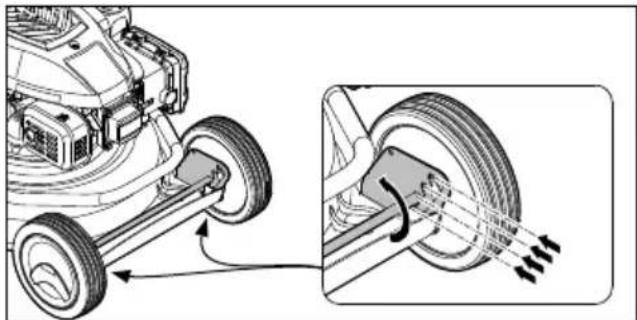

11 Ajuste delantero de la altura de corte El ajuste de altura de corte sirve para ajustar la altura de corte.

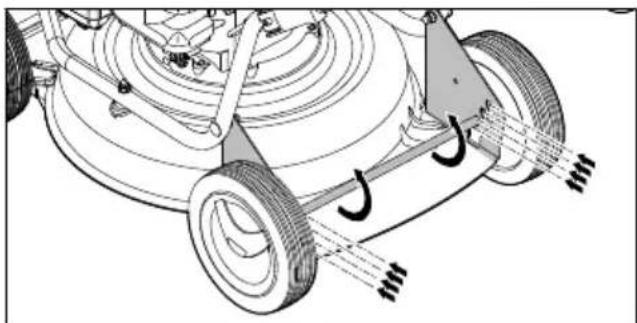

12 Ajuste trasero de la altura de corte El ajuste de altura de corte sirve para ajustar la altura de corte.
3.2 Símbolos
Los símbolos pueden encontrarse en el cortacésped y significan lo siguiente:
LWA
Potencia sonora garantizada según la directiva 2000/14/EC en dB(A), para permitir que las emisiones sonoras de los productos sean comparables.
Este símbolo caracteriza el tapón del depósito de combustible.
Este símbolo caracteriza el tapón de aceite de motor.
4 Indicaciones relativas a la seguridad
4.1 Símbolos de advertencia
Los símbolos de advertencia en el cortacésped significan lo siguiente:
Tener en cuenta las indicaciones de seguridad y las medidas que se deben tomar.
Leer, comprender y conservar el manual de instrucciones.
Tener en cuenta las indicaciones de seguridad respecto a los objetos lanzados al aire y las medidas que se deben tomar.
No tocar una cuchilla en rotación.
Retirar la pipa de bujía durante el transporte, el almacenamiento, el mantenimiento o la reparación.
Mantener la distancia de seguridad.
4.2 Uso de acuerdo a lo previsto
El cortacésped STIHL RM 2.1 R o RM 2.0 RC sirve para cortar hierba.
ADVERTENCIA
■ Si el cortacésped no se utiliza de la forma prevista, pueden producirse lesiones graves o mortales y también daños materiales.
▶ Utilizar el cortacésped de la manera descrita en este manual de instrucciones y en el manual de instrucciones del motor.
4.3 Obligaciones del usuario
ADVERTENCIA
- Los usuarios que no hayan sido instruidos no pueden reconocer ni evaluar los peligros que se desprenden del cortacésped. El usuario u otras personas pueden sufrir lesiones graves o mortales.
▶ Leer, comprender y conservar el manual de instrucciones.
▶ Si el cortacésped se entrega a otra persona, entregarle también el manual de instrucciones del cortacésped y del motor.
- Es necesario asegurarse de que el usuario cumpla los siguientes requisitos:
- El usuario está descansado.
-
El usuario está capacitado en sentido corporal, sensorial y mental para manejar el cortacésped y trabajar con él. Si la capacitación física, sensorial o mental del usuario está limitada, este podrá trabajar únicamente bajo supervisión o tras haber sido instruido por una persona responsable.
-
El usuario puede reconocer y estimar los peligros del cortacésped.
- El usuario es consciente de su responsabilidad por los accidentes y daños que se produzcan.
- El usuario es mayor de edad o está recibiendo una formación profesional bajo supervisión conforme a las disposiciones nacionales.
- El usuario ha sido instruido por un distribuidor especializado STIHL o por una persona competente, antes de trabajar por primera vez con el cortacésped.
- El usuario no está afectado por el consumo de alcohol, medicamentos o drogas.
- En caso de dudas: consultar a un distribuidor especializado STIHL.
4.4 Ropa y equipamiento de trabajo
ADVERTENCIA
■ Durante el trabajo pueden salir despedidos objetos a alta velocidad. El usuario puede resultar lesionado.
▶ Llevar un pantalón largo de material resistente.
■ Durante el trabajo se genera ruido. El ruido puede dañar el oído.
▶ Utilizar una protección auditiva.
■ Durante el trabajo puede levantarse polvo. El polvo aspirado puede perjudicar la salud y provocar reacciones alérgicas.
- Si se levanta polvo: llevar una máscara antipolvo.
■ La ropa inapropiada puede quedar atrapada en madera, matorrales y en el cortacésped. Los usuarios que no lleven ropa apropiada puede ser gravemente lesionados.
▶ Llevar ropa ajustada al cuerpo.
español 4 Indicaciones relativas a la seguridad
- Quitarse bufandas y joyas.
■ Durante la limpieza, el mantenimiento o el transporte, el usuario puede entrar en contacto con la cuchilla. El usuario puede resultar lesionado.
- Llevar guantes de trabajo de material resistente.
▶ Llevar calzado resistente y cerrado con suela antideslizante.
■ El usuario que no lleva calzado apropiado puede resbalar. El usuario puede resultar lesionado.
■ Al afilar las cuchillas pueden salir despedidas partículas de material. El usuario puede resultar lesionado.
▶ Llevar gafas de protección ajustadas a la cabeza. Las gafas de protección apropiadas se han comprobado según la norma EN 166 o según disposiciones nacionales, y están a la venta en los comercios con su correspondiente identificación.
- Llevar guantes de trabajo de material resistente.
4.5 Zona de trabajo y entorno
ADVERTENCIA
■ Las personas ajenas al trabajo, al igual que niños y animales, no pueden reconocer ni evaluar los peligros que se desprenden del cortacésped y de los objetos lanzados al aire. Las personas ajenas al trabajo, niños y animales pueden sufrir lesiones graves, y se pueden producir daños materiales.
- Las personas ajenas al trabajo, niños y animales se deben alejar de la zona de trabajo.
- Mantener una distancia suficiente a los objetos.
- No dejar el cortacésped sin vigilancia.
▶ Asegurarse de que los niños no puedan jugar con el cortacésped.
■ Gases de escape calientes emanan del silenciador cuando el motor está funcionando. Los gases de escape calientes pueden encender materiales fácilmente inflamables y causar incendios.
- Mantener el chorro de gases de escape alejado de materiales fácilmente inflamables.
4.6 Estado seguro
4.6.1 Cortacésped
El cortacésped se encuentra en un estado seguro cuando se cumplen las siguientes condiciones:
- El cortacésped no está dañado.
- El cortacésped no tiene una fuga de gasolina.
- El tapón del depósito de combustible está cerrado.
- El cortacésped no tiene una fuga de aceite de motor.
- El tapón de aceite de motor está cerrado.
- El cortacésped está limpio.
- Los mandos funcionan y no han sido modificados.
- La cuchilla está montada correctamente.
- En este cortacésped se han montado accesorios originales STIHL.
- Los accesorios están montados correctamente.
- Los mecanismos cargados por resorte no están dañados y funcionan.
- El motor se apaga cuando se suelta el estribo de mando para corte de césped.
ADVERTENCIA
En un estado que no sea seguro, es posible que ciertos componentes ya no funcionen correctamente, se desactiven dispositivos de seguridad y haya una fuga de combustible. Pueden producirse lesiones graves o mortales.
- Trabajar con un cortacésped que no presente daños.
▶ Si el cortacésped tiene una fuga de gasolina: no trabajar con el cortacésped y consultar a un distribuidor especializado STIHL. - Cerrar el tapón del depósito de combustible.
▶ Si el cortacésped tiene una fuga de aceite de motor: no trabajar con el cortacésped y consultar a un distribuidor especializado STIHL.
▶ Cerrar el tapón de aceite de motor. - Si el cortacésped está sucio: limpiar el cortacésped.
- No manipular el cortacésped ni sus sistemas de seguridad.
- No realizar manipulación alguna en el cortacésped que modifique la potencia o el régimen del motor de combustión.
- Si los mandos no funcionan: no trabajar con el cortacésped.
4 Indicaciones relativas a la seguridad español
- Los mecanismos cargados por resorte pueden emitir energía almacenada.
- Montar accesorios originales STIHL para este cortacésped.
- Montar la cuchilla de la manera descrita en este manual de instrucciones.
- Montar los accesorios de la manera descrita en este manual de instrucciones o en el manual de instrucciones del accesorio correspondiente.
- No meter ningún objeto en las aberturas del cortacésped.
- Sustituir los rótulos desgastados o dañados.
- En caso de dudas: consultar a un distribuidor especializado STIHL.
4.6.2 Cuchilla
La cuchilla se encuentra en un estado seguro cuando se cumplen las siguientes condiciones:
- La cuchilla y las piezas de montaje no presentan daños.
- La cuchilla no está deformada.
- La cuchilla está montada correctamente.
- La cuchilla está afilada correctamente.
- La cuchilla no tiene rebabas.
- La cuchilla está bien equilibrada.
- El grosor y el ancho de la cuchilla no son inferiores al mínimo; 19.2.
- Se ha respetado el ángulo de afilado; 19.2.
ADVERTENCIA
■ Si la cuchilla no se encuentra en un estado seguro, es posible que partes de ella se suelten y salgan despedidas. Pueden producirse lesiones graves.
- Trabajar solo con una cuchilla en buen estado y piezas de montaje que no estén dañadas.
▶ Montar las cuchillas correctamente. - Afilar las cuchillas correctamente.
▶ Si el grosor o el ancho de las cuchillas es inferior al mínimo: sustituir las cuchillas. - Encargar a un distribuidor especializado STIHL que equilibre las cuchillas.
- En caso de dudas: consultar a un distribuidor especializado STIHL.
4.7 Combustible y repostaje
ADVERTENCIA
- El combustible utilizado para este cortacésped es gasolina. La gasolina es altamente inflamable. La gasolina que entre en contacto con llamas abiertas u objetos calientes puede provocar incendios o explosiones. Pueden produ-
cirse lesiones graves o mortales y también daños materiales.
▶ Proteger la gasolina del calor y del fuego.
▶ No derramar gasolina.
▶ Si se derramó gasolina: limpiarla con un paño, e intentar arrancar el motor solo cuando todos los componentes del cortacésped estén secos.
▶ No fumar.
- No repostar en las cercanías de fuego.
- Antes de repostar, apagar el motor y dejar que se enfríe.
- Si hay que vaciar el depósito: hacerlo al aire libre.
- Arrancar el motor a una distancia de al menos 3 m del lugar de repostaje.
▶ No guardar el cortacésped nunca con gasolina en el depósito dentro de un edificio.
■ Los vapores de gasolina pueden envenenar a las personas que los inhalen.
▶ No inhalar los vapores de gasolina.
▶ Repostar en un lugar bien ventilado.
- El cortacésped se calienta durante el trabajo. La gasolina se expande y en el depósito de combustible puede generarse sobrepresión. Cuando se abre el tapón del depósito de combustible puede salir un chorro de gasolina. La gasolina que sale a chorros puede inflamarse. El usuario puede resultar gravemente lesionado.
▶ Dejar que primero se enfríe el cortacésped, y abrir después el tapón del depósito de combustible.
■ La ropa que entra en contacto con gasolina es más fácilmente inflamable. Pueden producirse lesiones graves o mortales y también daños materiales.
- Si la ropa entra en contacto con gasolina: cambiarse de ropa.
■ La gasolina puede poner en peligro el medio ambiente.
▶ No derramar combustible.
▶ Desechar la gasolina de una forma reglamentaria y respetuosa con el medio ambiente.
■ Si la gasolina entra en contacto con la piel o los ojos, estos se pueden irritar.
- Evitar cualquier contacto con gasolina.
▶ Si se ha producido un contacto con la piel: lavar la piel afectada con agua abundante y jabón. - Si se ha producido un contacto con los ojos: lavar los ojos durante al menos 15 minutos con agua abundante y visitar a un médico.
español 4 Indicaciones relativas a la seguridad
- El sistema de encendido del cortacésped produce chispas. Las chispas pueden extenderse al exterior y provocar incendios y explosiones en entornos fácilmente inflamables o explosivos. Pueden producirse lesiones graves o mortales y también daños materiales.
▶ Utilizar las bujías de encendido descritas en el manual de instrucciones del motor.
- Enroscar y apretar firmemente la bujía de encendido.
- Conectar la pipa de bujía aplicando presión.
- El cortacésped puede resultar dañado si se reposta con combustible inadecuado para el motor.
▶ Utilizar gasolina sin plomo nueva de marca.
▶ Tener en cuenta las especificaciones del manual de instrucciones del motor.
4.8 Trabajo
ADVERTENCIA
■ El usuario que no arranca el motor correctamente puede perder el control sobre el cortacésped. El usuario puede resultar gravemente lesionado.
- Arrancar el motor de la manera descrita en este manual de instrucciones.
■ En determinadas situaciones el usuario ya no puede trabajar de forma concentrada. El usuario puede tropezar, caer y resultar gravemente lesionado.
- Trabajar de forma tranquila y reflexiva.
- Cortar el césped solo cuando haya buena visibilidad. No se debe trabajar con el cortacésped si las condiciones lumínicas y de visibilidad son malas.
▶ Manejar el cortacésped a solas.
▶ Prestar atención a los obstáculos.
▶ No volcar el cortacésped.
- Trabajar de pie sobre el suelo y mantener el equilibrio.
- Si aparecen signos de cansancio: hacer una pausa.
- Si se corta el césped en una pendiente: trabajar en sentido perpendicular a la pendiente.
- No trabajar en pendientes que superen una inclinación de 25° (46,6 %).
▶ Utilizar el cortacésped con sumo cuidado cuando se trabaje en las cercanías de pendientes, bordes del terreno, zanjas, vertederos y diques.
- Programar el tiempo de trabajo de modo que se eviten cargas elevadas en un periodo de tiempo grande.
- Cuando funciona el motor se generan gases de escape. Los gases de escape pueden envenenar a las personas que los inhalen.
▶ No inhalar los gases de escape.
- Trabajar con el cortacésped en un lugar bien ventilado.
▶ Si se sienten nauseas, dolores de cabeza, trastornos visuales o auditivos o mareos: finalizar el trabajo y visitar a un médico.
■ El usuario que lleve una protección auditiva con el motor en marcha solo podrá percibir y evaluar los ruidos de una forma limitada.
- Trabajar de forma tranquila y reflexiva.
■ El cortacésped está equipado con un dispositivo de parada del motor.
▶ El motor y la cuchilla se detienen en un plazo de 3 segundos cuando se suelta el estribo de mando para corte de césped.
■ La cuchilla que gira puede cortar al usuario. El usuario puede resultar gravemente lesionado.
▶ Retirar la pipa de bujía.
▶ No tocar una cuchilla en rotación.
▶ Si la cuchilla está bloqueada por un objeto: apagar el motor. Solo después se debe retirar el objeto.
■ Si el cortacésped cambia durante el trabajo o se comporta de una forma poco habitual, es posible que no se encuentre en un estado seguro. Pueden producirse lesiones graves y daños materiales.
▶ Finalizar el trabajo y consultar a un distribuidor especializado STIHL.
■ Durante el trabajo pueden producirse vibraciones ocasionadas por el cortacésped.
▶ Utilizar guantes de trabajo.
▶ Hacer pausas para descansar del trabajo.
▶ Si se presentan señales de un trastorno circulatorio: acudir a un médico.
■ Inspeccionar la superficie a cortar y fijarse en los obstáculos. Si durante el trabajo la cuchilla choca contra un objeto extraño, dicho objeto o partes de él podrían ser lanzadas al aire a alta velocidad. Pueden producirse lesiones y daños materiales.
▶ Retirar de la zona de trabajo objetos extraños como piedras, palos, alambres, juguetes u otros obstáculos. Marcar los objetos ocultos que no se puedan retirar.
■ Si se suelta el estribo de mando para corte de césped, la cuchilla seguirá girando breve-mente. Pueden producirse lesiones graves.
4 Indicaciones relativas a la seguridad español
- Esperar hasta que la cuchilla deje de girar.
■ Si la cuchilla en rotación choca contra un objeto duro, pueden producirse chispas. En entornos fácilmente inflamables las chispas pueden provocar incendios. Pueden producirse lesiones graves o mortales y también daños materiales.
- No trabajar en un entorno fácilmente inflamable.
■ Si el cortacésped se estaciona en superficies escarpadas, podría salir rodando involuntariamente. Pueden producirse lesiones y daños materiales.
- El cortacésped solo se debe soltar cuando se encuentra en una superficie plana, para que no pueda salir rodando.
■ Si se fijan objetos al manillar, el cortacésped podría volcar debido al peso adicional de dichos objetos. Pueden producirse lesiones y daños materiales.
▶ No fijar ningún objeto al manillar.
▲ PELIGRO
■ Si se trabaja en las cercanías de cables bajo tensión, la cuchilla podría entrar en contacto con estos y dañarlos. El usuario podría sufrir lesiones graves o mortales.
- No trabajar en las cercanías de cables eléctricos.
■ Si se trabaja durante una tormenta, el usuario puede recibir el impacto de un rayo. El usuario podría sufrir lesiones graves o mortales.
▶ Si hay tormenta: no trabajar.
■ Si trabaja con lluvia, el usuario podría resba-lar. El usuario podría sufrir lesiones graves o mortales.
▶ Si llueve: no trabajar.
4.9 Transporte
ADVERTENCIA
- Durante el transporte el cortacésped puede caerse o moverse. Pueden producirse lesiones y daños materiales.
- Apagar el motor.
- Esperar hasta que la cuchilla deje de girar.
▶ Retirar la pipa de bujía.
▶ Asegurar el cortacésped con cinchas tensoras, correas, o con una red sobre una superficie apropiada, de tal manera que no pueda caerse ni moverse.
- El silenciador y el motor pueden estar calientes después de que el motor haya funcionado. El usuario podría quemarse durante el transporte.
▶ Empujar el cortacésped. - El cortacésped es pesado. El usuario podría lesionarse si transporta el cortacésped a solas.

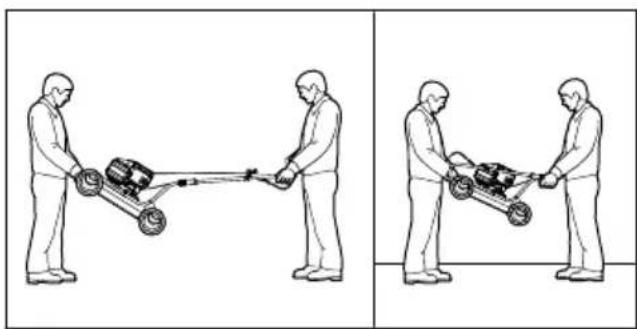

▶ Utilizar guantes de trabajo. - Transportar el cortacésped entre dos personas.
4.10 Almacenamiento
ADVERTENCIA
■ Los niños no pueden reconocer ni estimar los peligros relacionados con el cortacésped. Los niños pueden sufrir lesiones graves.
- Apagar el motor.
- Guardar el cortacésped fuera del alcance de los niños.
- Guardar el cortacésped en un lugar limpio y seco.
■ Si el cortacésped se guarda en superficies escarpadas, podría salir rodando involuntariamente. Pueden producirse lesiones y daños materiales.
- Guardar el cortacésped solo en superficies llanas.
4.11 Limpieza, mantenimiento y reparación
ADVERTENCIA
■ Si el motor está funcionando durante la limpieza, el mantenimiento o la reparación, pueden producirse lesiones graves y daños materiales.
- Apagar el motor.
- Esperar hasta que la cuchilla deje de girar.
▶ Retirar la pipa de bujía.
■ El silenciador y el motor pueden estar calientes después de que el motor haya funcionado. Pueden producirse quemaduras.
- Esperar hasta que se haya enfriado el silenciador y el motor.
español 5 Preparar el cortacésped para el trabajo
■ Los limpiadores corrosivos, la limpieza con chorro de agua u objetos puntiagudos pueden dañar el cortacésped o la cuchilla. Si el cortacésped o la cuchilla no se limpian bien, es posible que ciertos componentes ya no funcionen correctamente y se desactiven dispositivos de seguridad. Pueden producirse lesiones graves.
- Limpiar el cortacésped y la cuchilla de la manera descrita en este manual de instrucciones; 15.2.
- Si el cortacésped o la cuchilla no reciben un buen mantenimiento o reparación, es posible que ciertos componentes ya no funcionen correctamente y se desactiven dispositivos de seguridad. Pueden producirse lesiones graves o mortales.
- Cambiar las piezas desgastadas o dañadas.
- Si el cortacésped debe someterse a un mantenimiento o una reparación: consultar a un distribuidor especializado STIHL.
- Revisar la cuchilla de la manera descrita en este manual de instrucciones.
■ Durante la limpieza, el mantenimiento o la reparación de la cuchilla, el usuario podría cortarse con los filos. El usuario puede resultar lesionado.
- Llevar guantes de trabajo de material resistente.
■ La cuchilla puede calentarse mucho cuando se afila. El usuario podría quemarse.
- Esperar hasta que la cuchilla se haya enfriado.
- Llevar guantes de trabajo de material resistente.
5 Preparar el cortacésped para el trabajo
5.1 Preparar el cortacésped para el trabajo
Antes de comenzar cualquier trabajo deben realizarse los siguientes pasos:
▶ Asegurarse de que los siguientes componentes se encuentren en un estado seguro:
- Cortacésped; 4.6.1.
- Cuchilla; 4.6.2.
▶ Limpiar el cortacésped; 15.2.
▶ Comprobar la cuchilla; 10.2.
▶ Cargar aceite de motor; 16.1.
▶ Desplegar el manillar; 8.1.
▶ Repostar el cortacésped; 17.1
▶ Ajustar la altura de corte; 1.2.
▶ Comprobar los mandos; 10.1.
- Si fuera imposible realizar los pasos: no utilizar el cortacésped y consultar a un distribuidor especializado STIHL.
6 Cargar aceite de motor
6.1 Cargar aceite de motor
El aceite de motor lubrica y refrigera el motor.
La especificación del aceite de motor y la cantidad de llenado se indican en el manual de instrucciones del motor.
INDICACIÓN
■ El aceite de motor no está cargado cuando se suministra la máquina. El cortacésped se puede dañar si se arranca el motor sin aceite de motor o con poco aceite.
- Antes de cada arranque se debe comprobar el nivel de aceite de motor y rellenar aceite en caso necesario.
- Cargar el aceite de motor de la manera descrita en el manual de instrucciones del motor.
7 Repostar el cortacésped
7.1 Repostar el cortacésped
INDICACIÓN
■ El cortacésped puede resultar dañado si se reposta el combustible incorrecto.
- Tener en cuenta el manual de instrucciones del motor.
▶ Apagar el motor.
- Colocar el cortacésped sobre una superficie llana.
- Limpiar la zona alrededor del tapón del depósito de combustible con un paño húmedo.

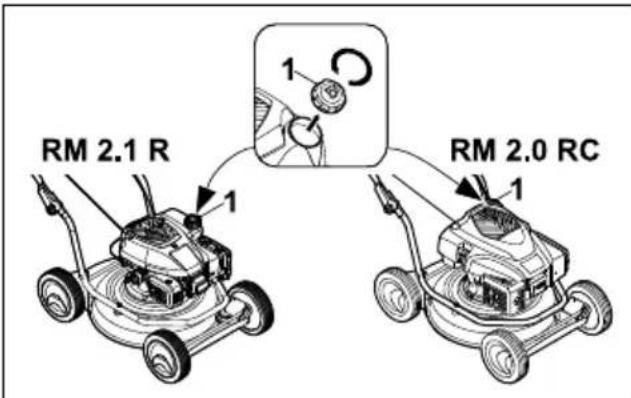

8 Ajustar el cortacésped para el usuario español
- Retirar el tapón del depósito de combustible (1).
▶ Cargar combustible de manera que queden libres al menos 15 mm hasta el borde del depósito de combustible. - Colocar el tapón (1) sobre el depósito de combustible.
- Girar el tapón del depósito de combustible (1) en sentido horario y apretarlo firmemente con la mano.
El depósito de combustible está cerrado.
8 Ajustar el cortacésped para el usuario
8.1 Desplegar el manillar
- Apagar el motor.
▶ Retirar la pipa de bujía. - Colocar el cortacésped sobre una superficie llana.
- Abrir las palancas de ajuste rápido (1) en caso de que estuvieran cerradas.

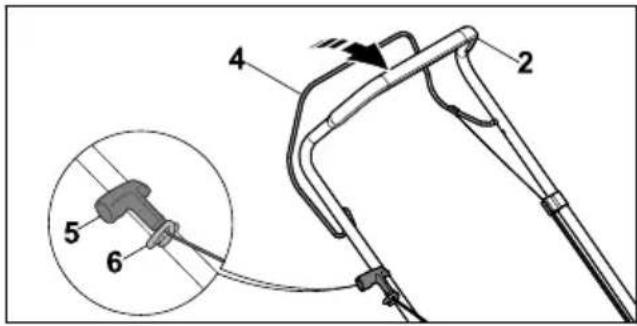

▶ Desplegar el manillar (2) y prestar atención a no pillar el cable de accionamiento (3).
▶ Cerrar las palancas de ajuste rápido (1). El manillar (2) está firmemente unido al cortacésped.
- Presionar el estribo de mando para corte de césped (4) hacia el manillar (2) y mantenerlo presionado.
- Tirar de la empuñadura de arranque (5) lenta-
mente en dirección a la guía del cable de
accionamiento (6).
Enganchar la empuñadura de arranque (5) en la guía del cable de accionamiento (6). - Soltar el estribo de mando para corte de césped (4).
- Conectar nuevamente la pipa de bujía.
8.2 Plegar el manillar
El manillar puede plegarse para ahorrar espacio a la hora de transportarlo o guardarlo.
▶ Apagar el motor.
▶ Retirar la pipa de bujía.
- Colocar el cortacésped sobre una superficie llana.
- Presionar el estribo de mando para corte de césped hacia el manillar y mantenerlo presionado.
- Desenganchar la empuñadura de arranque de la guía del cable de accionamiento y dejar que regrese lentamente en dirección al motor.
- Soltar el estribo de mando para corte de césped.
- Sujetar el manillar y soltar las tuercas con mango de estrella.
▶ Plegar el manillar hacia delante.
9 Arrancar y parar el motor
9.1 Arrancar el motor
- Colocar el cortacésped sobre una superficie llana.
español 10 Comprobar el cortacésped

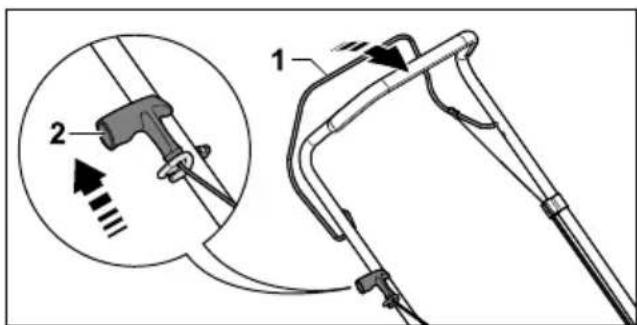

- Presionar el estribo de mando para corte de césped (1) con la mano izquierda hacia el manillar y mantenerlo presionado.
- Tirar de la empuñadura de arranque (2) lenta- mente con la mano derecha hasta notar resist- encia.
- Tirar de la empuñadura de arranque (2) rápidamente (y dejar que regrese a su posición inicial) hasta que arranque el motor.
- Si el motor no arranca: consultar el manual de instrucciones del motor.
9.2 Apagar el motor
- Colocar el cortacésped sobre una superficie llana.
- Soltar el estribo de mando para corte de césped.
El motor se apaga. - Abandonar la posición del usuario.
10 Comprobar el cortacésped
10.1 Comprobar los mandos
Estribo de mando para corte de césped
- Apagar el motor.
- Tirar del estribo de mando para corte de césped completamente en dirección al manillar y soltarlo de nuevo.
- Si el estribo de mando para corte de césped se mueve con dificultad o no regresa a su posición inicial: no utilizar el cortacésped y consultar a un distribuidor especializado STIHL.
El estribo de mando para corte de césped está defectuoso.
10.2 Comprobar la cuchilla
- Apagar el motor.

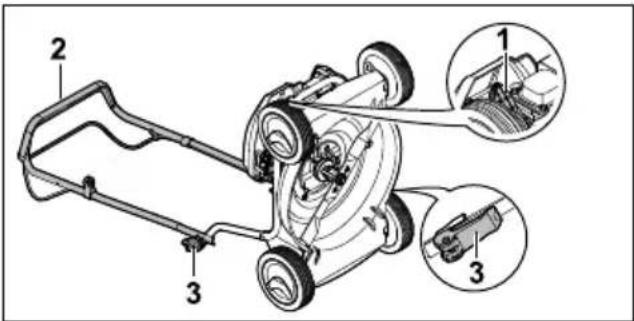

▶ Retirar la pipa de bujía. - Volcar el cortacésped hacia atrás; 15.1.

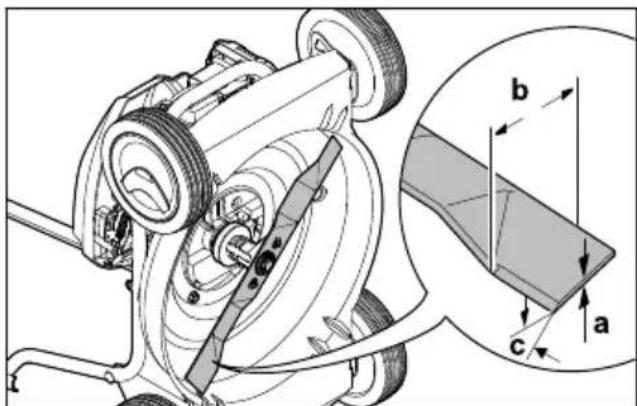

▶ Medir lo siguiente:
- Grosor a
- Ancho b
- Ángulo de afilado c
▶ Si el grosor o el ancho de las cuchillas es inferior al mínimo: sustituir la cuchilla; 📄 19.2.
▶ Si no se ha respetado el ángulo de afilado: afilar la cuchilla; 19.2.
- En caso de dudas: consultar a un distribuidor especializado STIHL.
11 Trabajar con el cortacés-ped
11.1 Sujetar y conducir el cortacés-ped

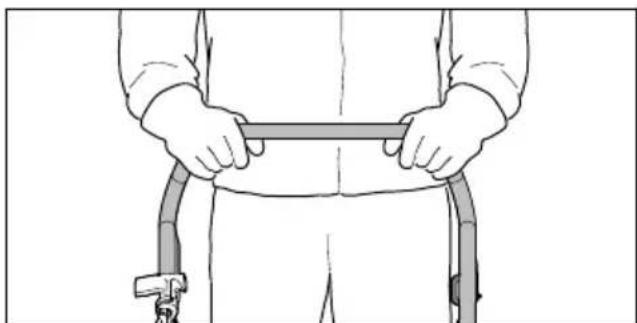

- Sujetar el manillar con ambas manos de tal manera que los pulgares rodeen el manillar.
11.2 Ajustar la altura de corte
Es posible ajustar 4 alturas de corte diferentes:
- 30 mm = Posición 1
- 50 mm = Posición 2
- 70 mm = Posición 3
- 85 mm = Posición 4
La altura de corte se ajusta por separado delante y atrás. El ajuste de la altura de corte tiene que ser idéntico delante y atrás.
Ajustar la altura de corte trasera
- Apagar el motor.
La cuchilla no debe girar. - Colocar el cortacésped sobre una superficie llana.
- Presionar el eje trasero hacia abajo. El eje trasero está suelto y puede ser ajustado.
12 Después del trabajo español
- Colocar el lado izquierdo y derecho del eje trasero en la posición deseada.
Ajustar la altura de corte delantera
▶ Apagar el motor.
La cuchilla no debe girar.
- Colocar el cortacésped sobre una superficie llana.
- Presionar el eje delantero hacia abajo. El eje delantero está suelto y puede ser ajustado.
- Colocar el lado izquierdo y derecho del eje delantero en la posición deseada.

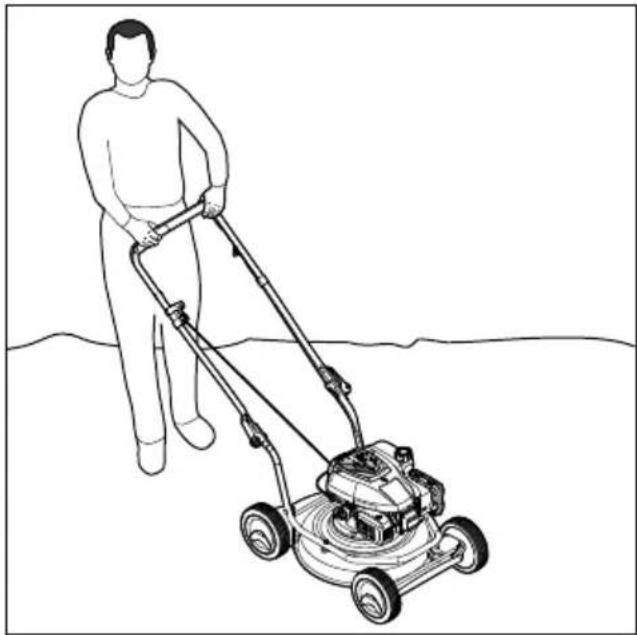

11.3 Mulching
Durante el mulching, la hierba cortada pasa varias veces por el filo de corte mediante un guiado especial de la corriente de aire a través de la zona de la cuchilla, y después se sopla de nuevo al césped. La hierba cortada permanece sobre el césped, donde se descompone fácilmente y sirve de abono natural. Un césped bonito y tupido se obtiene solo sometiéndolo a un mulching frecuente; para ello debería cortarse un tercio de la altura de la hierba.
Requisitos para un buen resultado de mulching:
- Frecuencia: en primavera (período principal de crecimiento) al menos dos veces por semana, en verano y otoño al menos una vez por semana.
- A ser posible, trabajar con el césped seco.
- Utilizar cuchillas bien afiladas.
- Elegir una baja velocidad de avance.
- Variar la dirección de corte y prestar atención al solapamiento de las bandas de corte.
- Cortar el césped muy alto siempre gradualmente.
- Empujar el cortacésped hacia delante lenta- mente y de manera controlada.
12 Después del trabajo
12.1 Después del trabajo
- Apagar el motor.
- Si el cortacésped está mojado: dejar que el cortacésped se seque.
▶ Limpiar el cortacésped.
13 Transporte
13.1 Transportar el cortacésped
- Apagar el motor.
La cuchilla no debe girar.
▶ Retirar la pipa de bujía.
Empujar el cortacésped
- Empujar el cortacésped hacia delante lenta- mente y de manera controlada.
Transportar el cortacésped a mano
▶ Llevar guantes de trabajo de material resistente.
- Si se transporta el cortacésped con el manillar desplegado:
- Una persona debe sujetar el cortacésped con ambas manos por la parte delantera de la carcasa, mientras que otra persona agarra el manillar con ambas manos.
- Levantar y transportar el cortacésped entre dos personas.
- Si se transporta el cortacésped con el manillar plegado:
▶ Plegar el manillar; 18.2.
- Una persona debe sujetar el cortacésped con ambas manos por la parte delantera de la carcasa, mientras que otra persona agarra el manillar con ambas manos.
- Levantar y transportar el cortacésped entre dos personas.
Transportar el cortacésped en un vehículo
- Asegurar el cortacésped de pie sobre sus cuatro ruedas de manera que no pueda volcar ni moverse.
14 Almacenamiento
14.1 Guardar el cortacésped
- Apagar el motor y dejar que se enfríe.
▶ Retirar la pipa de bujía.
- Guardar el cortacésped de tal manera que se cumplan las siguientes condiciones:
- El cortacésped se encuentra fuera del alcance de los niños.
- El cortacésped está limpio y seco.
- El cortacésped no puede volcar.
- El cortacésped no puede salir rodando.
15 Limpiar
15.1 Volcar el cortacésped hacia atrás
- Dejar funcionar el motor hasta que el depósito de combustible se quede sin gasolina. El motor se apaga.
- Colocar el cortacésped sobre una superficie llana.
Ajustar la altura de corte a la posición 1; 11.2.
▶ Retirar la pipa de bujía (1).
- Sujetar el manillar (2) y abrir las palancas de ajuste rápido (3).
- Depositar el manillar (2) hacia atrás.
▶ Volcar el cortacésped hacia atrás.
15.2 Limpiar el cortacésped
▶ Apagar el motor.
▶ Dejar que el cortacésped se enfríe.
▶ Retirar la pipa de bujía.
- Limpiar el cortacésped con un paño húmedo.
- Limpiar las ranuras de ventilación con un pincel.
▶ Volcar el cortacésped hacia atrás.
- Limpiar la zona alrededor de la cuchilla y la cuchilla misma con un palo de madera, un cepillo blando o un paño húmedo.
16 Mantenimiento
16.1 Intervalos de mantenimiento
Los intervalos de mantenimiento dependen de las condiciones ambientales y laborales. STIHL recomienda los siguientes intervalos de mantenimiento:
Motor
- Someter el motor al mantenimiento indicado en el manual de instrucciones del motor.
Cortacésped
- Encargar anualmente a un distribuidor especializado STIHL que compruebe el cortacésped.
16.2 Desmontar y montar la cuchilla

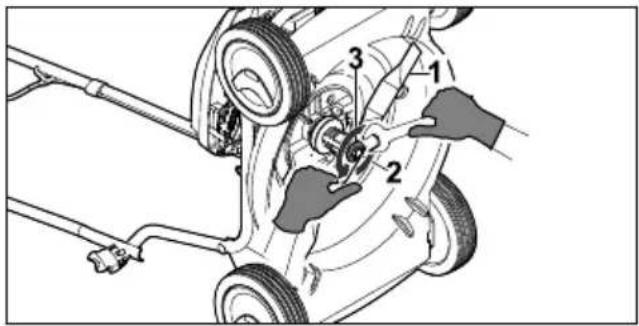

16.2.1 Desmontar la cuchilla
▶ Apagar el motor.
▶ Retirar la pipa de bujía.
▶ Volcar el cortacésped hacia atrás.
▶ Sujetar la cuchilla (1).
- Desenroscar el tornillo (2) y retirarlo con la arandela (3).
▶ Retirar la cuchilla (1).
▶ Desechar el tornillo (2) y la arandela (3). Utilizar un tornillo nuevo y una arandela nueva para montar la cuchilla (1).

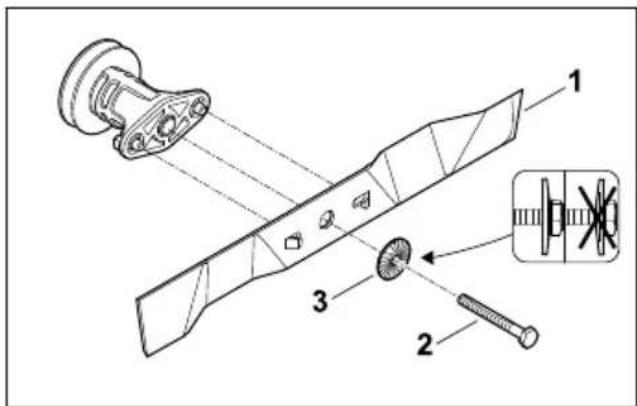

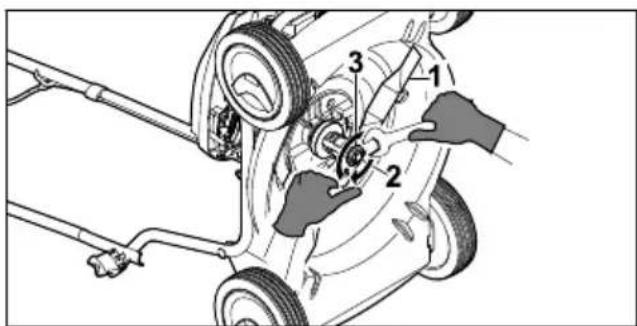

16.2.2 Montar la cuchilla
▶ Apagar el motor.
▶ Retirar la pipa de bujía.
- Volcar el cortacésped hacia atrás.
- Colocar la arandela nueva (3) sobre el tornillo nuevo (2).
- Aplicar el freno para tornillos Loctite 243 a la rosca del tornillo (2).
▶ Colocar la cuchilla (1) de tal manera que las protuberancias de la superficie de contacto encajen en las entalladuras de la cuchilla (1). - Enroscar el tornillo (2) junto con la arandela (3).
▶ Sujetar la cuchilla (1).
▶ Apretar el tornillo (2) a un par de 65 Nm.
16.3 Afilar y equilibrar la cuchilla
Se requiere mucha práctica para afilar y equilibrar una cuchilla correctamente.
STIHL recomienda encargar el afilado y equilibrado de la cuchilla a un distribuidor especializado STIHL.
ADVERTENCIA
■ Los filos de corte de la cuchilla están afilados. El usuario se puede cortar.
- Llevar guantes de trabajo de material resistente.
- Apagar el motor.
▶ Retirar la pipa de bujía. - Volcar el cortacésped hacia atrás.
▶ Desmontar la cuchilla. - Afilar la cuchilla, teniendo en cuenta el ángulo de afilado, y enfriar la cuchilla; 19.2.
Al afilar la cuchilla su color no debe cambiar a azul.
▶ Montar la cuchilla. - En caso de dudas: consultar a un distribuidor especializado STIHL.
17 Reparación
17.1 Reparar el cortacésped
El usuario mismo no puede reparar el cortacés-ped y la cuchilla.
- Si el cortacésped o la cuchilla tuvieran algún daño: no utilizar el cortacésped o la cuchilla y consultar a un distribuidor especializado STIHL.
- Su hubiera rótulos ilegibles o dañados: encargar a un distribuidor especializado STIHL que sustituya los rótulos.
18 Subsanar las perturbaciones
18.1 Subsanar las anomalías del cortacésped
| Anomalía Causa Solución | ||
| El motor no se puede arrancar. | El estribo de mando para corte de césped no se ha presionado. | ► Arrancar el motor de la manera descrita en este manual de instrucciones. |
| El depósito de combustible está vacío. | ► Repostar el cortacésped. | |
| La tubería de combustible está obstruida.► Consultar a un distribuidor especializado STIHL. | ||
| En el depósito se encuentra combustible de mala calidad, sucio o caducado.► Utilizar gasolina sin plomo nueva de marca. | ||
| El filtro de aire está sucio.► Consultar a un distribuidor especializado STIHL. | ||
| La pipa de bujía se ha retirado de la bujía de encendido, o el cable de encendido está mal fijado a la pipa.► Conectar la pipa de bujía.Comprobar la conexión entre el cable de encendido y la pipa de bujía. | ||
| La bujía de encendido está carbonizada o dañada, o la distancia entre los electrodos es incorrecta.► Limpiar o sustituir la bujía de encendido.Ajustar la distancia entre los electrodos. | ||
| La resistencia en la cuchilla es excesiva.► Ajustar una altura de corte mayor.Arrancar el motor en hierba más baja. | ||
| El motor se arranca con dificultad o el motor pierde potencia. | La carcasa del cortacésped está obstruida. | Limpiar el cortacésped. |
| La altura de corte está ajustada demasiado baja o la velocidad de avance es demasiado alta. | Adaptar la altura de corte o cortar el césped más lentamente. | |
| En el depósito de combustible y en el carburador hay agua, o el carburador está obstruido. | Vaciar el depósito de combustible; limpiar la tubería de combustible y el carburador. | |
| El depósito de combustible está sucio. | Consultar a un distribuidor especializado STIHL. | |
| El filtro de aire está sucio. Consultar a un distribuidor especializado STIHL. | ||
| La bujía de encendido está carbonizada. | Limpiar o sustituir la bujía de encendido. | |
| El nivel de aceite de motor es demasiado bajo. | Rellenar o cambiar el aceite de motor como se describe en el manual de instrucciones del motor. | |
| Las aletas de refrigeración están sucias. | Limpiar el cortacésped. | |
| El cortacésped vibra fuertemente. | La cuchilla está dañada. Sustituir la cuchilla. | |
| La cuchilla no está montada correctamente. | Montar la cuchilla. | |
| La hierba no se está cortando bien. | La cuchilla está desafilada o desgastada. | Afilar o sustituir la cuchilla. |
19 Datos técnicos
19.1 Cortacésped STIHL RM 2.1 R, RM 2.0 RC
Tipo de motor:
- RM 2.1 R: STIHL EVC 200
- RM 2.0 RC: KOHLER HD675
Cilindrada:
- RM 2.1 R: 139~cm^3
- RM 2.0 RC: 149~cm^3
Potencia:
- RM 2.1 R: 2,1 kW (2,8 CV) a 2800 rpm
- RM 2.0 RC: 2,2 kW (3,0 CV) a 2800 rpm
Régimen:
- RM 2.1 R: 2800 rpm
- RM 2.0 RC: 2800 rpm
Capacidad máxima del depósito de combustible:
- RM 2.1 R: 0,9 l
- RM 2.0 RC: 1,4 l
Peso:
- RM 2.1 R: 24 kg
- RM 2.0 RC: 27 kg
Ancho de corte:
- RM 2.1 R: 46 cm
- RM 2.0 RC: 46 cm
19.2 Cuchilla
- Grosor mínimo a: 2,0 mm
- Ancho mínimo b: 45 mm
- Ángulo de afilado c: 30°
19.3 Valores de sonido y vibración
RM 2.1 R
El valor K para el nivel sonoro es de 2 dB(A). El valor K para la potencia sonora es 1,4 dB(A). El valor K para los valores de vibración es 3,16 m/s².
- Nivel sonoro L _pA medido según 2006/42/EC: 79 dB(A)
- Potencia sonora L_wA medida según 2000/14/EC: 91 dB(A)
- Valor de vibración a_hv medido según EN 12096; manillar: 7,90 m/s²
RM 2.0 RC
El valor K para el nivel sonoro es de 2 dB(A). El valor K para la potencia sonora es 2,1 dB(A). El valor K para los valores de vibración es 2,20 m/s².
- Nivel sonoro L _pA medido según 2006/42/EC: 79 dB(A)
- Potencia sonora L_wA medida según 2000/14/EC: 91,3 dB(A)
- Valor de vibración a_hv medido según EN 12096; manillar: 4,40 m/s²
En www.stihl.com/vib se puede encontrar información sobre el cumplimiento de la directiva 2002/44/EC sobre vibraciones.
19.4 REACH
REACH designa una ordenanza CE para el registro, evaluación y homologación de productos químicos.
Para informaciones para cumplimentar la ordenanza REACH, véase www.stihl.com/reach.
20 Piezas de repuesto y accesorios
20.1 Piezas de repuesto y accesorios
STIHL Estos símbolos caracterizan las piezas de repuesto STIHL y los accesorios originales STIHL.
STIHL recomienda emplear piezas de repuesto STIHL y accesorios originales STIHL.
Las piezas de repuesto y los accesorios de fabricantes externos no pueden ser evaluados por STIHL en lo que respecta a su fiabilidad, seguridad y aptitud pese a una observación continua del mercado por lo que STIHL tampoco puede responsabilizarse de su aplicación.
Las piezas de repuesto y los accesorios originales STIHL se pueden adquirir en un distribuidor especializado STIHL.
20.2 Repuestos importantes
STIHL no se responsabiliza de los daños personales o materiales ocasionados por el uso de piezas acoplables o de repuesto no autorizadas.
– Cuchilla: 6357 702 0102
– Tornillo de cuchilla: 9008 319 9028
- Arandela: 0000 702 6600
21 Gestión de residuos
21.1 Desechar el cortacésped
En los distribuidores especializados STIHL se puede obtener información sobre la eliminación de residuos.
Desechar el cortacésped, la cuchilla, la gasolina, el aceite de motor, los accesorios y el embalaje de una forma reglamentaria y respetuosa con el medio ambiente.
22 Declaración de conformidad UE
22.1 Cortacésped STIHL RM 2.1 R, RM 2.0 RC
STIHL Tirol GmbH
declara, como único responsable, que
- Artículo: Cortacésped
- Marca: STIHL
- Tipo: RM 2.1 R, RM 2.0 RC
Identificación de serie:
-6357
cumple con las disposiciones aplicables de las directivas 2000/14/EC, 2006/42/EC, 2014/30/EU y 2011/65/EU y se ha diseñado y fabricado en conformidad con las normas siguientes, en sus versiones en vigor en la fecha de producción: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.
Nombre y dirección de la entidad que participó en la evaluación:
TÜV Rheinland LGA Products GmbH
Tillystraße 2
D-90431 Nürnberg
Para la determinación de la potencia sonora medida y garantizada se procedió según la directiva 2000/14/EC, anexo VIII.
Potencia sonora medida:
- RM 2.1 R: 91 dB(A)
- RM 2.0 RC: 91,3 dB(A)
Potencia sonora garantizada:
- RM 2.1 R: 92 dB(A)
- RM 2.0 RC: 93 dB(A
La documentación técnica se conserva en la homologación del producto de la empresa STIHL Tirol GmbH.
El año de fabricación y el número de serie se indican en el cortacésped.
Langkampfen, 02.01.2020
STIHL Tirol GmbH
p.p.
Matthias Fleischer, director del Departamento de investigación y desarrollo
p.p.
Sven Zimmermann, director del Departamento de calidad
22.2 Importador para Gran Bretaña
ANDREAS STIHL Ltd.
Stihl House
Stanhope Road
CAMBERLEY
SURREY GU15 3YT
Great Britain
Popis sadržaja
1 Predgovor....62
2 Informacije uz ovu uputu za uporabu......63
3 Pregled....63
4 Upute o sigurnosti u radu....64
5 Priprema kosilice za rad....69
6 Ulijevanje motornog ulja....69
2.3 Símbolos no texto
3.1 Cortador de relva
4.6.1 Cortador de relva
- O cortador de relva está intacto.
- Caso o cortador de relva esteja sujo: Limpe o cortador de relva.
5 Colocar o cortador de relva operacional
5.1 Colocar o cortador de relva operacional
7 Reabastecer o cortador de relva
7.1 Reabastecer o cortador de relva
AVISO
- Empurre o cortador de relva para a frente de forma lenta e controlada.
12 Após o trabalho
Empurrar o cortador de relva
- Empurre o cortador de relva para a frente de forma lenta e controlada.
Transportar o cortador de relva à mão
14.1 Guardar o cortador de relva
17.1 Reparar o cortador de relva
21.1 Eliminar o cortador de relva
- Modelo: Cortador de relva
- Marca: STIHL
- Tipo: RM 2.1 R, RM 2.0 RC
