RM 2 RC - Muruniiduk STIHL - Tasuta kasutusjuhend
Leidke seadme juhend tasuta RM 2 RC STIHL PDF-formaadis.
| Toote tüüp | Muruniiduk |
| Bränd | Stihl |
| Mudel | RM 2 RC |
| Mootor | KOHLER HD675, 4-taktiline |
| Silindri maht | 149 cm³ |
| Võimsus | 2,2 kW (3,0 hj) 2800 p/min |
| Nimipööre | 2800 p/min |
| Lõikelaius | 46 cm |
| Lõikekõrgus | 4 asendit: 30, 50, 70, 85 mm (eraldi reguleerimine ees/taga) |
| Kütusepaagi maht | 1,4 L |
| Kaal | 27 kg |
| Mootoriõli tüüp | SAE 30 või 10W-30 mootoriõli (kogus: vt mootori juhendit) |
| Funktsioonid | Multšimine, käsikäivitus turvakaarega |
| Ohutus | Mootori seiskumine 3 s jooksul pärast kaare vabastamist, kaitse pritsimise eest |
| Hooldus ja puhastus | Puhastamine iga kasutuskorra järel, mootoriõli vahetus, tera ja küünla vahetus |
| Varuosad ja remonditavus | Tera (ref. 6357 702 0102), kinnituskruvi, küünal, õhufilter |
| Üldine teave | 364-leheküljeline kasutusjuhend, tootjagarantii |
Korduma kippuvad küsimused - RM 2 RC STIHL
Kasutajate küsimused teemal RM 2 RC STIHL
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Muruniiduk PDF-formaadis tasuta! Leidke oma juhend RM 2 RC - STIHL ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. RM 2 RC kaubamärgi STIHL.

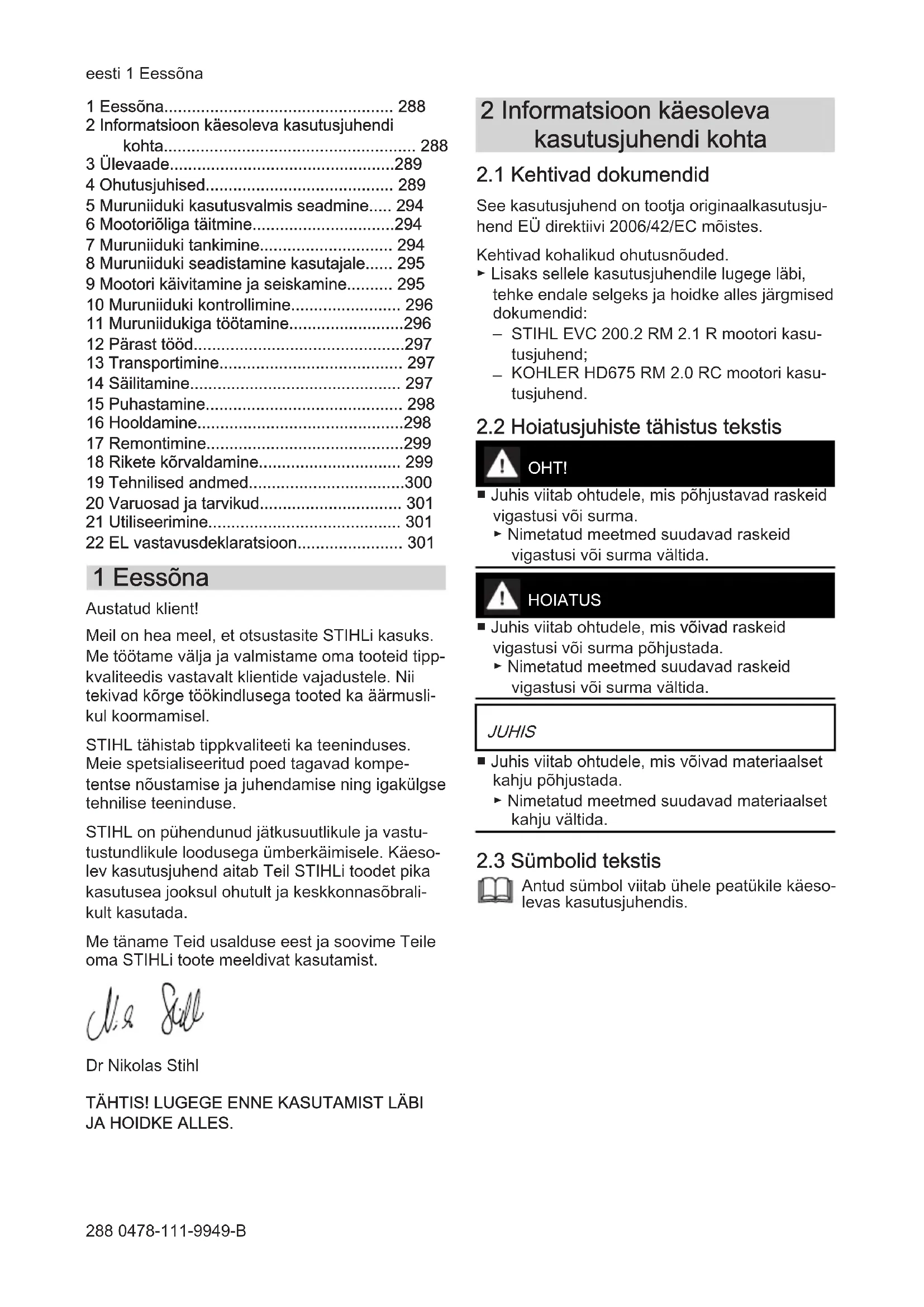

KASUTUSJUHEND RM 2 RC STIHL
1 Eessõna.... 288
2 Informatsioon käesoleva kasutusjuhendi kohta.... 288
3 Ülevaade....289
4 Ohutusjuhised.... 289
5 Muruniiduki kasutusvalmis seadmine..... 294
6 Mootoriõliga täitmine....294
7 Muruniiduki tankimine.... 294
8 Muruniiduki seadistamine kasutajale..... 295
9 Mootori käivitamine ja seiskamine...... 295
10 Muruniiduki kontrollimine.... 296
11 Muruniidukiga töötamine....296
12 Pärast tööd....297
13 Transportimine.... 297
14 Säilitamine.... 297
15 Puhastamine.... 298
16 Hooldamine....298
17 Remontimine....299
18 Rikete kõrvaldamine.... 299
19 Tehnilised andmed....300
20 Varuosad ja tarvikud.... 301
21 Utiliseerimine.... 301
22 EL vastavusdeklaratsioon.... 301
1 Eessõna
Austatud klient!
Meil on hea meel, et otsustasite STIHLi kasuks. Me töötame välja ja valmistame oma tooteid tipp-kvaliteedis vastavalt klientide vajadustele. Nii tekivad kõrge töökindlusega tooted ka äärmuslikul koormamisel.
STIHL tähistab tippkvaliteeti ka teeninduses. Meie spetsialiseeritud poed tagavad kompetentse nõustamise ja juhendamise ning igakülgse tehnilise teeninduse.
STIHL on pühendunud jätkusuutlikule ja vastu- tustundlikule loodusega ümberkäimisele. Käeso- lev kasutusjuhend aitab Teil STIHLi toodet pika kasutusea jooksul ohutult ja keskkonnasõbrali- kult kasutada.
Me täname Teid usalduse eest ja soovime Teile oma STIHLi toote meeldivat kasutamist.

Dr Nikolas Stihl
TÄHTIS! LUGEGE ENNE KASUTAMIST LÄBI JA HOIDKE ALLES.
2 Informatsioon käesoleva kasutusjuhendi kohta
2.1 Kehtivad dokumendid
See kasutusjuhend on tootja originaalkasutusjuhend EÜ direktiivi 2006/42/EC möistes.
Kehtivad kohalikud ohutusnõuded.
- Lisaks sellele kasutusjuhendile lugege läbi, tehke endale selgeks ja hoidke alles järgmised dokumendid:
- STIHL EVC 200.2 RM 2.1 R mootori kasutusjuhend;
- KOHLER HD675 RM 2.0 RC mootori kasutusjuhend.
2.2 Hoiatusjuhiste tähistus tekstis

OHT!
■ Juhis viitab ohtudele, mis põhjustavad raskeid vigastusi või surma.
▶ Nimetatud meetmed suudavad raskeid vigastusi või surma vältida.

HOIATUS
■ Juhis viitab ohtudele, mis võivad raskeid vigastusi või surma põhjustada.
▶ Nimetatud meetmed suudavad raskeid vigastusi või surma vältida.
JUHIS
■ Juhis viitab ohtudele, mis võivad materiaalset kahju põhjustada.
- Nimetatud meetmed suudavad materiaalset kahju vältida.
2.3 Sümbolid tekstis

Antud sümbol viitab ühele peatükile käesolevas kasutusjuhendis.
3 Ülevaade eesti
3 Ülevaade

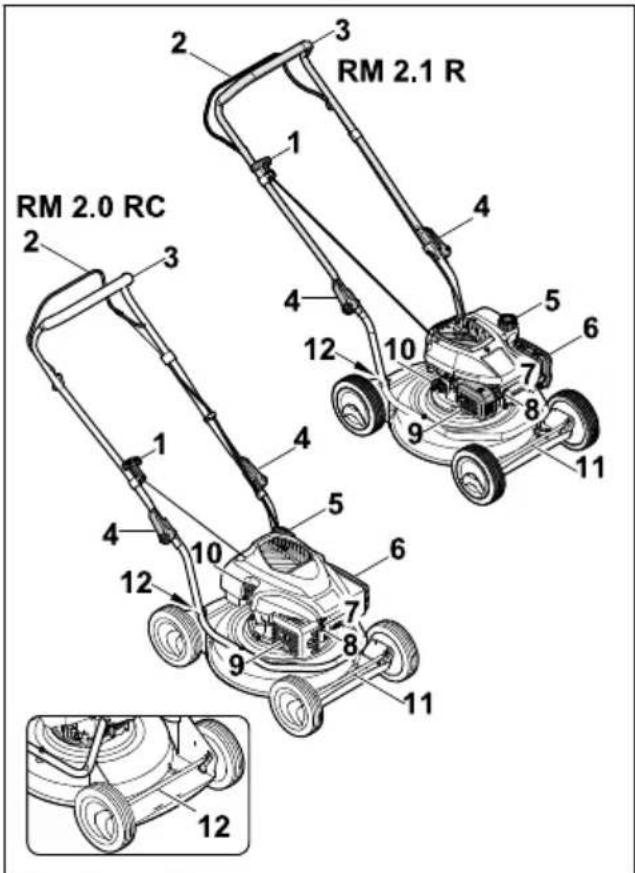

3.1 Muruniiduk
Käivituskäepide on mootori käivitamiseks.
2 Niitmise lülitushoob
Niitmise lülitushoob käivitab ja seiskab mootori.

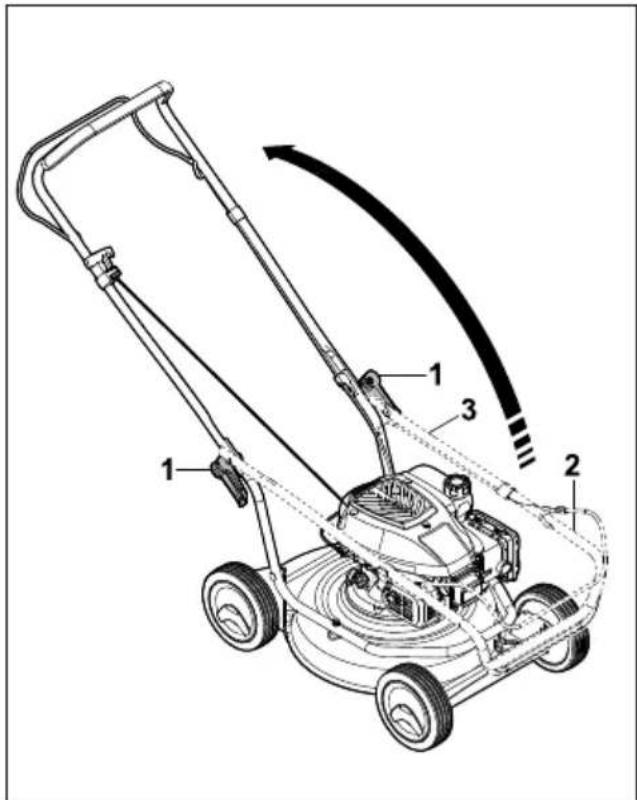

3 Juhtraud

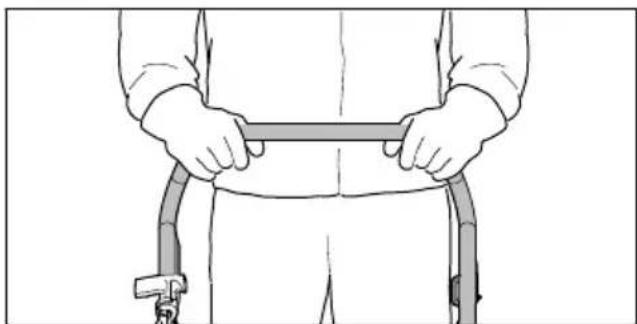

Juhtraud on ette nähtud muruniiduki hoidmiseks, juhtimiseks ja teisaldamiseks.
4 Kiirpinguti
Kiirpingutid fikseerivad juhtraua muruniiduki külge.
5 Kütusepaagi sulgurkork
Kütusepaagi sulgurkork sulgeb bensiini täi-teava.
6 Filtrikate
Filtrikate katab öhufiltrit.
7 Süüteküünal
Süüteküünal süütab mootoris kütuse-õhusegu.
8 Süütekününla pistik
Süütekününla pistik ühendab süütejuhtme süü- teküünlaga.
9 Mürasummuti
Mürasummuti vähendab muruniiduki müraemissiooni.
10 Mootoriõli sulgurkork
Mootoriõli sulgurkork sulgeb mootoriõli täi-teava.

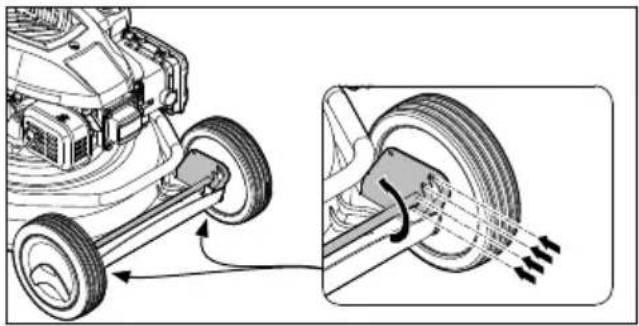

11 Eesmine niitmiskõrguse regulaator
Niitmiskõrguse regulaatoriga saab regulee-rida tagarataste niitmiskõrgust.

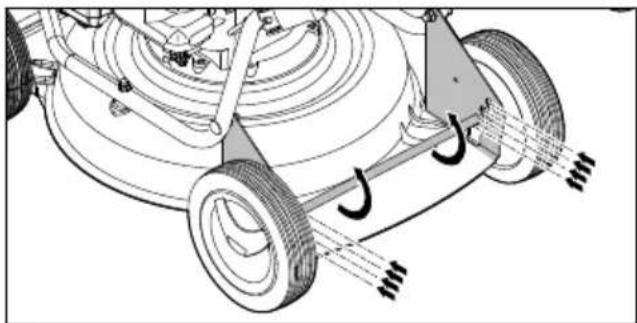

12 Tagumine niitmiskõrguse regulaator
Niitmiskõrguse regulaatoriga saab regulee-rida tagarataste niitmiskõrgust.
3.2 Sümbolid
Sümbolid võivad paikneda muruniidukil ning neil on alljärgnevad tähendused.

LWA Toodete mürataseme omavahelist vördlemist vöimaldav tagatud müratase vastavalt direktiivile 2000/14/EC ühikutes dB(A).

See sümbol tähistab kütusepaagi sulgurkorki.

See sümbol tähistab mootoriöli sulgur-korki.
4 Ohutusjuhised
4.1 Hoiatussümbolid
Muruniidukil olevatel hoiatussümbolitel on järgmised tähendused.

Järgige ohutusjuhiseid ja nende meetmeid.

Lugege kasutusjuhend läbi, tehke see endale selgeks ja hoidke alles.

Järgige ohutusjuhiseid ülespaiskuvate esemete ja vastavate meetmete kohta.

Ärge puudutage pöörlevat tera.

Võtke süüteküünla pistik tööpauside, transportimise, hoiustamise, hooldamise ja remontimise ajaks välja.

Hoidke ohutut vahet.
4.2 Ettenähtud kasutamine
Muruniiduk STIHL RM 2.1 R või RM 2.0 RC on ette nähtud rohu niitmiseks.
HOIATUS
- Kui muruniidukit ei kasutata sihipäraselt, võivad inimesed vigastada või surma saada ning tekkida võib varaline kahju.
- Kasutage muruniidukit nii, nagu on selles kasutusjuhendis ja mootori kasutusjuhendis kirjeldatud.
4.3 Nõuded kasutajale
HOIATUS
■ Kasutajad, kes pole juhiseid saanud, ei mõista ega suuda hinnata muruniidukist lähtuvaid ohte. Kasutajat või kõrvalisi isikuid võidakse raskelt või surmavalt vigastada.

▶ Lugege kasutusjuhend läbi, tehke see endale selgeks ja hoidke alles.
- Kui annate muruniiduki teisele inimesele edasi: andke kaasa muruniiduki ja mootori kasutusjuhend.
- Veenduge, et kasutaja täidab alljärgnevaid nõudeid.
– Kasutaja on puhanud.
- Kasutaja on füüsiliselt, sensoorselt ja vaimselt vöimeline muruniidukit käsitsema ning sellega töötama. Kui kasutaja on füüsiliselt, tunnetuslikult vöi vaimselt piiratud, vöib kasutaja sellega töötada ainult järelevalve all vöi vastutava isiku juhendamisel.
- Kasutaja suudab mõista ning hinnata muruniidukiga seotud ohte.
- Kasutaja on teadlik, et ta vastutab önnetuste ja kahjustuste eest.
- Kasutaja on täisealine või läbib järelevalve all koolitust mingil kutsealal konkreetses riigis kehtivate eeskirjade kohaselt.
- Kasutaja on enne muruniiduki esmakordset kasutamist saanud juhised ettevõtte STIHL müügiesindusest või asjatundjalt.
- Kasutaja ei ole alkoholi, ravimite või narkootikumide mõju all.
- Kahtluse korral pöörduge STIHL müügiesinduse poole.
4.4 Riietus ja varustus
▲ HOIATUS
■ Töö ajal võivad esemed suure kiirusega üles paiskuda. Kasutaja võib vigastada saada.
- Kandke pikki, vastupidavast materjalist pükse.
■ Töö tekitab müra. Müra vöib kuulmist kahjustada.
▶ Kandke kuulmiskaitset.
■ Töö ajal võidakse tolmu üles keerutada. Sissehingatud tolm võib kahjustada tervist ja põhjustada allergilisi reaktsioone.
- Tolmu üleskeerutamise korral: kandke tol-mumaski.
■ Ebasobivad riided võivad puude, põõsaste ja muruniiduki külge kinni jääda. Sobivate riieteta kasutajad võivad saada raskelt vigastada.
▶ Kandke liibuvaid riideid.
▶ Võtke sallid ja ehted ära.
■ Puhastamise, hooldamise või transportimise ajal võib kasutaja teraga kokku puutuda. Kasutaja võib saada vigastada.
- Kandke tugevast materjalist töökindaid.
- Kandke tugevaid, kinniseid jalatseid, millel on sügava mustriga tallad.
■ Kasutaja võib ebasobivate jalatsite tõttu libastuda. Kasutaja võib vigastada saada.
■ Tera teritamise ajal võivad materjaliosakesed eemale paiskuda. Kasutaja võib vigastada saada.
Kandke tihedalt vastu nägu asetsevaid kaitseprille. Sobivad kaitseprillid on läbinud standardile EN 166 või riiklikele eeskirja-dele vastava kontrolli ja on poodides vastavalt tähistatud.
- Kandke tugevast materjalist töökindaid.
4.5 Tööala ja keskkond
▲ HOIATUS
Kõrvalised isikud, lapsed ja loomad ei mõista ega suuda hinnata muruniidukiga ja ülespaiskuvate esemetega seotud ohte. Kõrvalised isikud, lapsed ja loomad võivad raskelt vigastada või surma saada, samuti võib tekkida materiaalne kahju.

- Hoidke kõrvalised isikud, lapsed ja loomad tööalast eemal.
▶ Hoidke esemetest piisavale kaugusele.
- Ärge jätke muruniidukit järelevalveta.
▶ Veenduge, et lapsed ei saaks muruniidukiga mängida.
4 Ohutusjuhised eesti
■ Kui mootor töötab, liiguvad kuumad heitgaasid mürasummutist välja. Kuumad heitgaasid võivad kergesti süttivad materjalid põlema panna ja tulekahju tekitada.
- Hoidke heitgaasijuga kergesti süttivatest materjalidest eemale.
4.6 Ohutusnõuetele vastav seisund
4.6.1 Muruniiduk
Muruniiduk on ohutusnõuetele vastavas olekus, kui täidetud on alljärgnevad tingimused.
– Muruniiduk on kahjustamata.
- Muruniidukist ei leki bensiini.
- Kütusepaagi sulgurkork on kinni.
- Muruniidukist ei leki mootoriõli.
- Mootoriõli sulgurkork on kinni.
- Muruniiduk on puhas.
- Juhtseadised toimivad ja on muutmata.
– Tera on õigesti paigaldatud.
- Paigaldatud on selle muruniiduki jaoks ettenähtud ettevõtte STIHL originaaltarvikud.
– Tarvikud on õigesti paigaldatud.
- Vedrumehhanismid ei ole kahjustatud ning on töökorras.
- Niitmise lukustushoova vabastamisel lülitub mootor välja.
▲ HOIATUS
- Ohutusnõuetele mittevastavas seisukorras konstruktsioonielemendid ei pruugi enam õigesti toimida ning ohutusseadised ei pruugi oma ülesannet täita ja kütust võib välja tulla. Inimesed võivad saada raskelt vigastada või surma.
▶ Töötage kahjustamata muruniidukiga.
Kui muruniidukist lekib bensiini: ärge töötage muruniidukiga ja pöörduge ettevõtte STIHL müügiesindusse.
▶ Sulgege kütusepaagi sulgurkork.
Kui muruniidukist lekib mootoriöli: ärge töötage muruniidukiga ja pöörduge ettevõtte STIHL müügiesindusse.
▶ Sulgege mootoriöli sulgurkork.
- Kui muruniiduk on määrdunud: puhastage muruniiduk.
- Muruniidukit ja selle ohutussüsteeme ei tohi manipuleerida.
- Keelatud on muruniiduki manipulatsioon, mis muudab sisepõlemismootori võimsust või pöörlemiskiirust.
- Kui juhtseadised ei toimi: ärge töötage muruniidukiga.
▶ Vedrumehhanismid võivad salvestatud energiat ära anda.
▶ Paigaldage selle muruniiduki jaoks ettenäh- tud ettevõtte STIHL originaaltarvikuid.

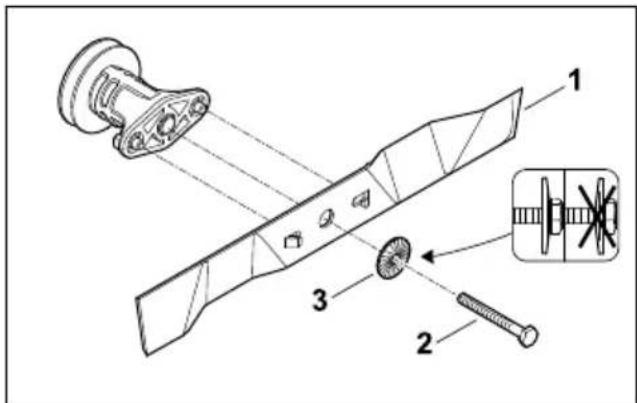

▶ Paigaldage tera selliselt, nagu on selles kasutusjuhendis kirjeldatud.
▶ Paigaldage tarvikuid selliselt, nagu on selles kasutusjuhendis ja tarviku kasutusjuhendis kirjeldatud.
- Ärge pistke esemeid muruniiduki avadesse.
▶ Vahetage kulunud või kahjustatud sildid välja.
- Kahtluse korral võtke ühendust ettevõtte STIHL müügiesindusega.

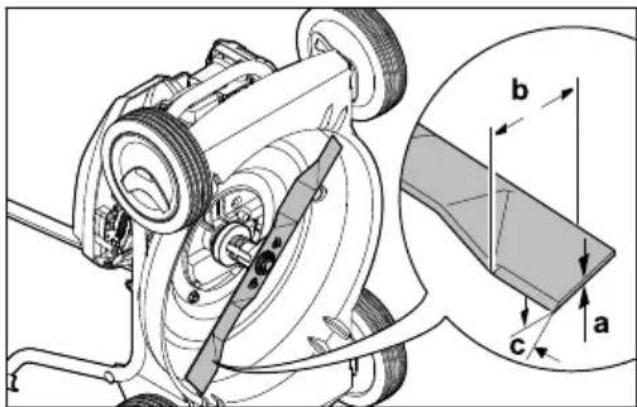

4.6.2 Tera
Tera vastab ohutusnõuetele, kui täidetud on all-järgnevad tingimused.
– Tera ja komponendid on kahjustamata.
– Tera pole deformeerunud.
– Tera on õigesti paigaldatud.
– Tera on õigesti teritatud.
- Teral pole töötlemisjääke.
– Tera on õigesti tasakaalustatud.
- Tera ei ole lubatust öhem ega kitsam, 19.2.
– Teritusnurk on õige, 19.2.
HOIATUS
■ Kui tera ei vasta ohutusnõuetele, võivad tera küljest osad lahti tulla ja eemale paiskuda. Inimesed võivad raskelt vigastada saada.
- Töötage kahjustama teraga ja kahjustamata lisaseadmetega.
▶ Paigaldage tera õigesti.
▶ Teritage tera õigesti. - Kui tera on lubatust öhem või kitsam: vahetage tera välja.
- Laske tera ettevõtte STIHL müügiesinduses tasakaalustada.
- Kahtluse korral pöörduge STIHL müügiesinduse poole.
4.7 Kütus ja tankimine
▲ HOIATUS
■ Selle muruniiduki puhul kasutatakse kütusena bensiini. Bensiin on ülimalt tuleohtlik. Kui bensiin puutub kokku lahtise tule või kuumade esemetega, võib bensiin vallandada tulekahjusid või plahvatusi. Inimesed võivad saada raskelt vigastada või surma ja tekkida võib materiaalne kahju.
- Kaitske bensiini kuumuse ja tule eest.
-
Ärge ajage bensiini maha.
Kui bensiini on maha aetud: pühkige ben- siin lapiga ära; püüdke mootorit käivitada alles siis, kui esimesed muruniiduki osad on kuivad. -
Ärge suitsetage!
- Ärge tankige tule lähedal.
- Enne tankimist lülitage mootor välja ja laske jahtuda.
- Kui paak tuleb tühjendada: tehke seda öues.
- Käivitage mootor tankimise kohast vähemalt 3 m eemal.
- Ärge kunagi hoidke muruniidukit hoones, kui paagis on bensiini.
■ Sissehingatud bensiiniaurud võivad isikuid mürgitada.
- Ärge hingake bensiiniaure sisse.
▶ Tankige hästi ventileeritud kohas.
■ Muruniiduk kuumeneb töö ajal. Bensiin paisub ja kütusepaagis võib tekkida ülerõhk. Kui kütusepaagi sulgurkork lahti teha, võib bensiini välja pritsida. Väljapritsiv bensiin võib süttida. Kasutaja võib raskelt vigastada saada.
Kõigepealt laske muruniidukil maha jahtuda ja alles siis avage kütusepaagi sulgurkork.
■ Bensiiniga kokku saanud riietus on kergesti süttiv. Inimesed võivad saada raskelt vigastada või surma ja tekkida võib materiaalne kahju.
- Kui riietus saab bensiiniga kokku: vahetage riideid.
■ Bensiin võib keskkonda ohustada.
- Ärge ajage kütust maha.
- Utiliseerige bensiin nõuetele vastavalt ja keskkonnasäästlikult.
■ Bensiini sattumine nahale või silma võib nahka või silmi ärritada.
▶ Vältige bensiiniga kokkupuutumist.
▶ Nahale sattumisel: peske kokkupuutunud kohti rohke vee ja seebiga.
- Silma sattumisel: loputage silmi vähemalt 15 minutit rohke veega ja pöörduge arsti poole.
■ Muruniiduki süütesüsteem tekitab sädemeid. Sädemed võivad välja paiskuda ja tuleohtlikus või plahvatusohtlikus keskkonnas tulekahjusid ning plahvatusi põhjustada. Inimesed võivad saada raskelt vigastada või surma ja tekkida võib materiaalne kahju.
- Kasutage ainult neid süüteküünlaid, mida on kirjeldatud mootori kasutujuhendis.
- Keerake süüteküünal sisse ja korralikult kinni.
▶ Asetage süütekününla pistik korralikult oma kohale.
■ Kui muruniidukit tangitakse mootori jaoks sobimatu bensiiniga, võib see muruniidukit kahjustada.
- Kasutage värsket pliivaba kvaliteetkütust.
- järgige mootori kasutusjuhendis toodud juhiseid.
4.8 Töötamine
HOIATUS
■ Kui kasutaja ei käivita mootorit õigesti, võib ta kontrolli muruniiduki üle kaotada. Kasutaja võib raskelt vigastada saada.
- Käivitage mootor selliselt, nagu on selles kasutusjuhendis kirjeldatud.
■ Teatud olukordades ei suuda kasutaja enam keskendunult töötada. Kasutaja vöib komistada, kukkuda ja raskelt vigastada saada.
▶ Töötage rahulikult ja kaalutletult.
▶ Niitke ainult hea nähtavuse korral. Kui valgusolud ja nähtavus on halvad, ärge muruniidukiga töötage.
▶ Kasutage muruniidukit üksinda.
▶ Jälgige takistusi.
- Ärge kallutage muruniidukit.
- Seiske töötades pinnal püsti ja hoidke tasakaalu.
▶ Väsimuse korral: tehke tööpaus.
▶ Kallakul niitmisel: niitke kallakuga risti.
- Ärge töötage üle 25° (46,6%) kaldega kallakutel.
- Kasutage muruniidukit eriti ettevaatlikult, kui töötate kallakute, astangute, kraavide, jäät-mehoidlate ja tiikide lähedal.
- Tööaega plaanides vältige pikema aja vältel möjuvaid suuri koormusi.
■ Kui mootor töötab, eraldab seade mürgiseid heitgaase. Sissehingatud heitgaasid võivad isikuid mürgitada.
- Ärge hingake heitgaase sisse.
- Töötage muruniidukiga hästi ventileeritud kohas.
▶ Halva enesetunde, peavalu, nägemis- ja kuulmishäirete või peapöörituse korral: lõpetage töötamine ja pöörduge arsti poole.
■ Kui kasutaja kannab kuulmiskaitset ja mootor töötab, suudab kasutaja helisid piiratult kuulda ja hinnata.
▶ Töötage rahulikult ja kaalutletult.
■ Muruniidukil on mootori pidurdamisseadis.
▶ Mootor ja tera jäävad kolme sekundi jooksul pärast muruniiduki lülitushoovast lahtilask-mist seisma.
- Pöörlev tera võib kasutajale lõikevigastusi põhjustada. Kasutaja võib raskelt vigastada saada.

▶ Tõmmake süüteküünla pistik välja.

- Ärge puudutage pöörlevat tera.
Kui mõni ese on tera blokeerinud: jätke mootor seisma. Alles seejärel võib eseme eemaldada.
- Kui muruniiduk muutub töö ajal või hakkab ebatavaliselt käituma, ei pruugi muruniiduk enam ohutus seisundis olla. Inimesed võivad raskelt vigastada saada ja võib tekkida materiaalne kahju.
- Lõpetage töötamine ja pöörduge ettevõtte STIHL müügiesindusse.
■ Töö ajal võib muruniiduk vibratsioone tekitada.
▶ Kandke töökindaid.
▶ Tehke tööpause.
- Kui märkate vereringehäireid: pöörduge arsti poole.
- Jälgige niidupinda ja takistusi. Kui tera tabab töö ajal mönda eset, võib see või selle osad suurel kiirusel välja paiskuda. Inimesed võivad saada vigastada ja tekkida võib materiaalne kahju.

▶ Eemaldage tööpiirkonnast võõresemed, nagu nt kivid, tokid, traadid, mänguasjad või muud võõrkehad. Märgistage peidus olevad esemed, mida ei saa eemaldada.
■ Kui niitmise lülitushoob lahti lasta, pöörleb tera veel lühikese aja jooksul edasi. Inimesed võivad raskelt vigastada saada.

▶ Oodake, kuni tera on pöörlemise lõpetanud.
■ Kui pöörlev tera tabab mõnda kõva eset, võivad tekkida sädemed. Sädemed võivad tuleohtlikus keskkonnas põhjustada tulekahjusid. Inimesed võivad saada raskelt vigastada või surma ja tekkida võib materiaalne kahju.
- Årge töötage tuleohtlikus keskkonnas.
■ Kui muruniiduk asetatakse järsakutele, võib see ootamatult sealt minema liikuda. Inimesed võivad saada vigastada ja tekkida võib materiaalne kahju.
- Laske muruniidukist ainult siis lahti, kui see seisab tasasel pinnal ega hakka sealt iseenesest minema liikuma.
■ Kui esemed kinnitatakse juhtraua külge, võib muruniiduk lisaraskuse tõttu ümber minna. Inimesed võivad saada vigastada ja tekkida võib materiaalne kahju.
- Ärge kinnitage juhtraua külge ühtegi eset.
▲ OHT!
■ Kui töötada pinge all olevate juhtmete läheduses, võib tera pinge all olevate juhtmetega kokku puutuda ja neid kahjustada. Kasutaja võib saada raskelt vigastada või surma.
- Ärge töötage pinge all olevate juhtmete läheduses.
- Äikese ajal töötades võib kasutaja saada piksetabamuse. Kasutaja võib saada raskelt vigastada või surma.
- Äikese korral: ärge töötage.
■ Vihmaga töötamisel võib kasutaja ebasobivate jalatsite tõttu libastuda. Kasutaja võib saada raskelt vigastada või surma.
▶ Vihma korral: ärge töötage.
4.9 Transportimine
▲ HOIATUS
■ Transportimise ajal võib muruniiduk ümber minna või paigast liikuda. Inimesed võivad saada vigastada ja tekkida võib materiaalne kahju.
▶ Jätke mootor seisma.

▶ Oodake, kuni tera on pöörlemise lõpetanud.

▶ Tõmmake süüteküünla pistik välja.
Kinnitage muruniiduk rihmade või võrguga sobiva laadimispinna külge selliselt, et see ei saaks ümber kukkuda ega liikuda.
■ Pärast mootori töötamist võivad mürasummuti ja mootor olla kuumad. Kasutaja võib ennast transportimise käigus põletada.
▶ Lükake muruniidukit.
■ Muruniiduk on raske. Kui kasutaja kannab muruniidukit üksinda, võib ta vigastada saada.
▶ Kandke töökindaid.
▶ Kandke muruniidukit kahekesi.
4.10 Hoiustamine
▲ HOIATUS
■ Lapsed ei tea ega oska hinnata muruniidukiga seotud ohte. Lapsed võivad saada raskelt vigastada.
▶ Jätke mootor seisma.
▶ Hoidke muruniidukit lastele kättesaamatult.
▶ Hoidke muruniidukit puhtas ja kuivas kohas.
■ Kui muruniidukit hoitakse järsakutel, võib see ootamatult sealt minema liikuda. Inimesed võivad saada vigastada ja tekkida võib materiaalne kahju.
▶ Hoidke muruniidukit tasasel pinnal.
4.11 Puhastamine, hooldamine ja remontimine
HOIATUS
■ Kui puhastamise, hoolduse või paranduse ajal mootor töötab, võivad inimesed viga või surma saada ning tekkida võib varaline kahju.
▶ Jätke mootor seisma.

▶ Oodake, kuni tera on pöörlemise lõpetanud.

▶ Tõmmake süüteküünla pistik välja.
■ Pärast mootori töötamist võivad mürasummuti ja mootor olla kuumad. Inimesed võivad ennast põletada.
▶ Oodake, kuni mürasummuti ja mootor on jahtunud.
■ Tugevatoimelised puhastusvahendid, vee-joaga puhastamine või teravad esemed võivad muruniidukit või tera kahjustada. Kui muruniidukit või tera ei puhastata õigesti, ei pruugi komponendid enam õigesti toimida ja ohutusseadised ei pruugi oma ülesannet täita. Inimesed võivad raskelt vigastada saada.
▶ Puhastage muruniidukit, tera ja akut kasutusjuhendis kirjeldatud viisil, 15.2.
■ Kui muruniidukit või tera ei hooldata või paran-data õigesti, ei pruugi komponendid enam õigesti toimida ja ohutusseadised ei pruugi oma ülesannet täita. Inimesed võivad saada raskelt vigastada või surma.
- Vahetage kulunud või kahjustatud osad välja.
Kui muruniiduk vajab hooldamist või remontimist: võtke ühendust ettevõtte STIHL müügiesindusega.
▶ Hooldage tera selliselt, nagu on selles kasutusjuhendis kirjeldatud.
■ Tera puhastamise, hooldamise või remontimise ajal võib kasutaja saada lõikeservade tõttu lõikevigastusi. Kasutaja võib vigastada saada.
- Kandke tugevast materjalist töökindaid.
■ Teritamise ajal võib tera kuumeneda. Kasutaja võib ennast põletada.
▶ Oodake, kuni tera on jahtunud.
- Kandke tugevast materjalist töökindaid.
5 Muruniiduki kasutusvalmis seadmine
5.1 Muruniiduki kasutusvalmis seadmine
Iga kord enne töö algust tuleb läbida alljärgnevad sammud.
- Kontrollige üle, et alljärgnevad komponendid on ohutus seisukorras.
- Muruniiduk, 4.6.1.
- Tera, 4.6.2.
▶ Puhastage muruniidukit, 15.2.
▶ Kontrollige tera, 10.2.
- Valage sisse mootoriõli, 16.1.
▶ Pöörake juhtraud lahti, 8.1.
▶ Tankige muruniidukit, 17.1.
▶ Reguleerige niitmiskõrgust, 11.2.
- Kontrollige juhtseadiseid, 10.1.
Kui samme ei önnestu läbida: ärge kasutage muruniidukit, vaid pöörduge ettevõtte STIHL müügiesindusse.
6 Mootoriõliga täitmine
6.1 Mootoriõliga täitmine
Mootoriõli määrib ja jahutab mootorit.
Mootoriõli spetsifikatsiooni ja teavet täitekoguse kohta leiate mootori kasutusjuhendist.
JUHIS
■ Tarneolekus ei ole mootoriõli sees. Mootori käivitamine ilma mootoriõlita või liiga vähese mootoriõliga võib muruniidukit kahjustada.
- Kontrollige enne iga käivitamist mootoriõli taset ja vajadusel lisage mootoriõli.
- Lisage mootoriõli vastavalt mootori kasutusjuhendis kirjeldatule.
7 Muruniiduki tankimine
7.1 Muruniiduki tankimine
JUHIS
■ Kui muruniidukit tangitakse vale kütusega, vöib see muruniidukit kahjustada.
▶ Järgige mootori kasutusjuhendit.
▶ Jätke mootor seisma.
▶ Paigutage muruniiduk tasasele pinnale.
▶ Puhastage kütusepaagi sulgurkorgi piirkonda niiske lapiga.
▶ Võtke kütusepaagi sulgurkork (1) ära. - Lisage kütust nii, et kütusepaagi servani jääks vähemalt 15 mm vahe.
▶ Pange kütusepaagi sulgurkork (1) kütusepaagile tagasi. - Keerake kütusepaagi sulgurkorki (1) päripäeva käega kövasti kinni. Kütusepaak on kinni.
8 Muruniiduki seadistamine kasutajale
8.1 Juhtraua lahtiklappimine
▶ Jätke mootor seisma.
▶ Tõmmake süüteküünla pistik välja.
▶ Paigutage muruniiduk tasasele pinnale.

- Avage kiirpingutid (1), kui need on suletud.
- Klappige juhtraud (2) lahti ja jälgige, et tross (3) vahele ei jääks.
▶ Sulgege kiirpingutid (1). Juhtraud (2) on kindlalt muruniidukiga ühenda- tud.

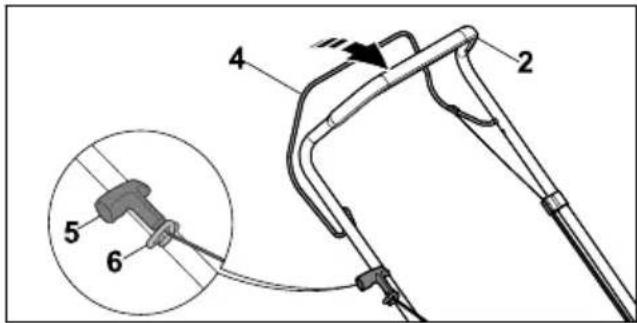

- Suruge niitmise lülitushooba (4) juhtraua (2) vastu ja hoidke selles asendis.
- Tõmmake käivituskäepidet (5) aeglaselt trossijuhiku (6) suunas.
▶ Töstke käivituskäepide (5) trossikanalisse (6).
▶ Vabastage niitmise lülitushoob (4).
▶ Asetage süüteküünla pistik uuesti oma kohale.
8.2 Juhtraua kokkuklappimine
Juhtraua saab ruumisäästliku transportimise või hoidmise jaoks kokku klappida.
▶ Jätke mootor seisma.
▶ Tõmmake süüteküünla pistik välja.
▶ Paigutage muruniiduk tasasele pinnale.
- Suruge niitmise lülitushooba juhtraua vastu ja hoidke selles asendis.
- Tõmmake käivituskäepide trossijuhikust välja ja laske aeglaselt mootori suunas tagasi.
▶ Vabastage niitmise lülitushoob.
▶ Hoidke juhtrauast kinni ja vabastage käepideme tähtmutter.
- Klappige juhtraud ette kokku.
9 Mootori käivitamine ja seis-kamine

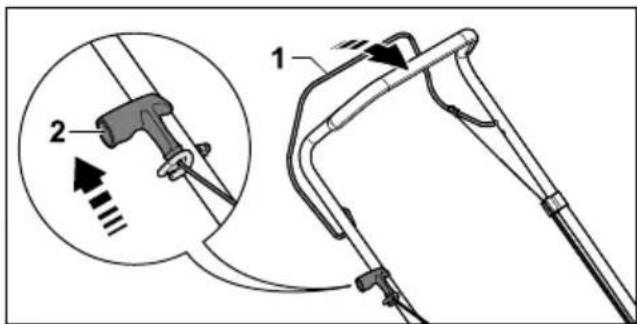

9.1 Mootori käivitamine
▶ Paigutage muruniiduk tasasele pinnale.

- Suruge niitmise lülitushooba (1) vasaku käega juhtraua vastu ja hoidke selles asendis.
▶ Tõmmake käivituskäepide (2) aeglaselt parema käega kuni tuntava takistuseni välja.
- Tõmmake käepidet (2) seni kiiresti välja, kuni mootor käivitub.
- Kui mootor ei käivitu: järgige mootori kasutusjuhendit.
9.2 Mootori seiskamine
▶ Paigutage muruniiduk tasasele pinnale.
▶ Vabastage niitmise lülitushoob. Mootor seiskub.
▶ Lahkuge kasutajaasendist.
10 Muruniiduki kontrollimine
10.1 Juhtseadiste kontrollimine
Niitmise lülitushoob
▶ Jätke mootor seisma.
- Tömmake niitmise lülitushooba täielikult juhtraua suunas ja vabastage taas.
Kui niitmise lülitushoob liigub raskelt või ei liigu algasendisse tagasi: ärge kasutage muruniidu-kit, vaid pöörduge ettevõtte STIHL müügiesindusse.
Niitmise lülitushoob on rikkis.
10.2 Tera kontrollimine
▶ Jätke mootor seisma.
▶ Tõmmake süüteküünla pistik välja.
▶ Seadke muruniiduk püsti, 15.1.

▶ Möötke järgmised väärtused:
- paksus a;
– laius b;
- teritusnurk c.
Kui tera on lubatust öhem või kitsam: vahetage tera välja, 9.2.
- Kui teritusnurk on vale: teritage tera, 19.2.
- Kahtluse korral võtke ühendust ettevõtte STIHL müügiesindusega.
11 Muruniidukiga töötamine
11.1 Muruniiduki hoidmine ja juhtimine

▶ Hoidke juhtrauast kahe käega kinni nii, et pöidlad oleksid ümber juhraua.
11.2 Niitmiskõrguse reguleerimine
Niitmiskõrgust saab neljas astmes reguleerida.
- 30 mm = asend 1
- 50 mm = asend 2
- 70 mm = asend 3
- 85 mm = asend 4
Niitmiskõrgust reguleeritakse taga ja ees eraldi. Niitmiskõrgus tuleb taga ja ees ühesuguseks seadistada.
Niitmiskõrguse reguleerimine taga
▶ Jätke mootor seisma.
Tera peab olema seiskunud.
▶ Paigutage muruniiduk tasasele pinnale.

▶ Suruge tagatelge alla.
Tagatelg on vabastatud ja reguleeritav.
- Seadke tagatelg vasakul ja paremal soovitud asendisse.
Niitmiskõrguse reguleerimine ees
▶ Jätke mootor seisma.
Tera peab olema seiskunud.
▶ Paigutage muruniiduk tasasele pinnale.

- Suruge esitelge alla.
Esitelg on vabastatud ja reguleeritav. - Seadke esitelg vasakul ja paremal soovitud asendisse.

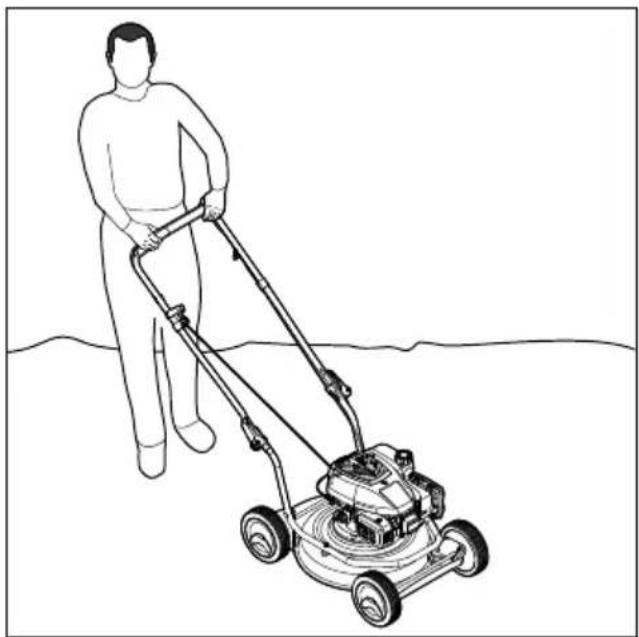

11.3 Multšimine
Multšimisel peenestatakse niidetud rohi terakor-puses spetsiaalsest kanalist suunatud õhuvoolu abil ja puhutakse murukamarale tagasi. Niidetud rohi jääb murupinnale maha, kus see kõduneb ja on looduslikuks väetiseks. Ilusa ja tiheda muru saab sagedase multšimisega, kusjuures maha tuleks niita üks kolmandik muru kõrgusest.
Eeldused hea multšimistulemuse saavutamiseks
- Sagedus: kevadel (põhilisel kasvuperioodil) vähemalt kaks korda nädalas, suvel ja sügisel üks kord nädalas.
– Võimaluse korral niitke kuiva muru. - Kasutage korralikult teritatud lõiketera.
- Valige väike liikumiskiirus.
- Niitke erinevates suundades ja jälgige, et niitmisradade vahele ei jääks niitmata alasid.
- Väga kõrget muru tuleb alati niita järk-järgult.

▶ Jätke mootor seisma.
- Kui muruniiduk on märg: laske muruniidukil kuivada.
▶ Puhastage muruniiduk.
13 Transportimine
13.1 Muruniiduki teisaldamine
▶ Jätke mootor seisma.
Tera peab olema seiskunud.
▶ Tõmmake süüteküünla pistik välja.
Muruniiduki lükkamine
- Lükake muruniidukit aeglaselt ja kontrolli kao-tamata edasi.

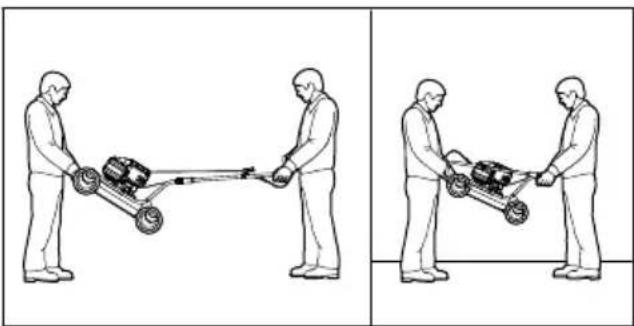

Muruniiduki kandmine
- Kandke tugevast materjalist töökindaid.

- Kui muruniidukit kantakse lahtiklapitud juh-trauaga
- Üks inimene peab hoidma kahe käega muruniiduki korpuse esiosast kinni ja teine kahe käega juhtrauast.
▶ Tõstke ja kandke muruniidukit kahekesi. - Kui muruniidukit kantakse kokkuklappitud juh-trauaga
▶ Klappige juhtraud kokku, 18.2. - Üks inimene peab hoidma kahe käega muruniiduki korpuse esiosast kinni ja teine kahe käega juhtrauast.
▶ Töstke ja kandke muruniidukit kahekesi.
Muruniiduki transportimine sõidukiga
Kinnitage muruniiduk püstises asendis, nii et see ei saa ümber kukkuda ega kohalt liikuda.
14 Säilitamine
14.1 Muruniiduki hoiustamine
▶ Lülitage mootor välja ja laske sellel jahtuda.
▶ Tõmmake süüteküünla pistik välja.
eesti 15 Puhastamine
- Hoidke muruniidukit selliselt, et täidetud oleksid alljärgnevad tingimused.
- Muruniiduk on lastele kättesaamatus kohas.
- Muruniiduk on puhas ja kuiv.
- Muruniiduk ei saa ümber kukkuda.
- Muruniiduk ei saa minema liikuda.
15 Puhastamine

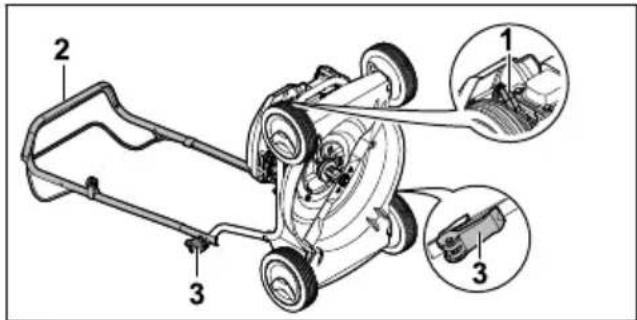

15.1 Muruniiduki püstiseadmine
- Sõitke muruniiduki kütusepaak tühjaks. Mootor seiskub.
▶ Paigutage muruniiduk tasasele pinnale.
▶ Seadke niitmiskõrgus asendisse 1, 1.2.

▶ Tõmmake süüteküünla pistik (1) välja.
▶ Hoidke juhtrauast (2) kinni ja avage kiirpinguti (3).
▶ Viige juhtraud (2) taha maha.
▶ Seadke muruniiduk tagaratastele püsti.
15.2 Muruniiduki puhastamine
▶ Jätke mootor seisma.
▶ Laske muruniidukil jahtuda.
▶ Tõmmake süüteküünla pistik välja.
▶ Puhastage muruniidukit niiske lapiga.
▶ Puhastage tuulutusavasid pintsliga.
▶ Seadke muruniiduk tagaratastele püsti.
▶ Puhastage tera ümbrus ja tera puupulga, pehme harja või niiske lapiga.
16 Hooldamine
16.1 Hooldusvälbad
Hooldusvälbad söltuvad keskkonna- ja töötingimustest. STIHL soovitab alljärgnevaid hooldusvälpasid.
Mootor
- Hooldage mootorit vastavalt mootori kasutusjuhendis kirjeldatule.
Muruniiduk
- Laske muruniidukit igal aastal ettevõtte STIHL müügiesinduses hooldada.
16.2 Tera eemaldamine ja paigaldamine

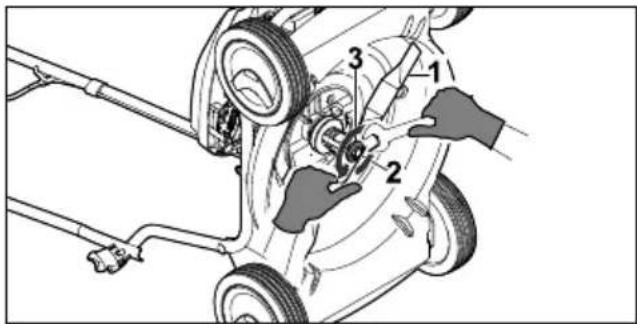

16.2.1 Tera eemaldamine
▶ Jätke mootor seisma.
▶ Tõmmake süüteküünla pistik välja.
▶ Seadke muruniiduk tagaratastele püsti.

▶ Hoidke terast (1) kinni.
▶ Keerake polt (2) välja ja eemaldage koos sei-biga (3).
▶ Eemaldage tera (1).
Körvaldage polt (2) ja seib (3) kasutuselt. Kasutage tera (1) paigaldamiseks uut polti ja seibi.
16.2.2 Tera paigaldamine
▶ Jätke mootor seisma.
▶ Tõmmake süüteküünla pistik välja.
▶ Seadke muruniiduk tagaratastele püsti.

Tera õige teritamine ja tasakaalustamine vajab olulisel määral kogemust.
STIHL soovitab lasta tera teritada ja tasakaalustada ettevõtte STIHL müügiesinduses.

HOIATUS
■ Tera lõikeservad on teravad. Kasutaja võib saada lõikevigastusi.
▶ Kandke tugevast materjalist töökindaid.
18 Rikete kõrvaldamine
18.1 Muruniiduki rikete kõrvaldamine
▶ Jätke mootor seisma.
▶ Tõmmake süüteküünla pistik välja.
▶ Seadke muruniiduk tagaratastele püsti.
▶ Eemaldage tera.
- Teritage tera. Jälgige seejuures teritusnurka ja jahutage tera, 19.2.
Tera ei tohi teritamise ajal siniseks värvuda.
▶ Paigaldage tera.
- Kahtluse korral pöörduge STIHL müügiesinduse poole.
17 Remontimine
17.1 Muruniiduki parandamine
Kasutaja ei saa muruniidukit ja tera ise paran- dada.
Kui muruniiduk või tera on kahjustatud: ärge kasutage muruniidukit ega tera ja pöörduge ettevõtte STIHL müügiesindusse.
Kui sildid on loetamatud või kahjustatud: laske sildid ettevõtte STIHL müügiesinduses välja vahetada.
| Rike Põhjus Abinõu | ||||
| Mootorit ei saa käivitada. | Niitmise lülitushooba ei ole vaju- tatud. | ► Käivitage mootor selliselt, nagu on selles kasutus- juhendis kirjeldatud. | ||
| Kütusepaak on tühi. ► Täitke muruniiduki kütusepaak. | ||||
| Mootori käivi-tamine on ras-kendatud või mootori võim-sus väheneb. | Muruniiduki korpus on ummistu-nud. | |||
| Puhastage muruniiduk. | ||||
| Kohandage niitmiskõrgust või niitke aeglasemalt. | ||||
| Kohandage niitmiskõrgust või niitke aeglasemalt. | ||||
| KütusepaagisMootor läheb väga kuu-maks. | ja karburaatoris on vesi või karburaator on ummistunud. | Tühjendage kütusepaak, puhastage kütusevoolik ja karburaator. | ||
| Kütusepaak on must. Pöörduge STIHL müügiesinduse poole. | ||||
| Öhufilter on määrdunud. Pöörduge STIHL müügiesinduse poole. | ||||
| Süüteküünal on tahmunud. Puha stage süüteküünal või vahetage välja. | ||||
| Mootoriõli tase on liiga madal. Lisage või vahetage mootoriõli vastavalt mootori kasutusjuhendis kirjeldatule. | ||||
| Jahutusribid on määrdunud. Puhastage muruniiduk. | ||||
| Muruniiduk vibreerib tuge-valt. | Tera on kahjustunud. Vahetage tera välja. | |||
| Tera ei ole õigesti paigaldatud. Paigaldage tera. | ||||
| Muruniitmine ei ole puhas. | Tera on nüri või kulunud. Teritage tera või vahetage välja. | |||
19 Tehnilised andmed
19.1 Muruniiduk STIHL RM 2.1, R, RM 2.0 RC
Mootori tüüp:
- RM 2.1 R: STIHL EVC 200
- RM 2.0 RC: KOHLER HD675
Töömaht:
- RM 2.1 R: 139~cm^3
- RM 2.0 RC: 149~cm^3
Võimsus:
- RM 2.1 R: 2,1 kW (2,8 PS) 2800/min puhul
- RM 2.0 RC: 2,2 kW (3,0 PS) 2800/min puhul
Pöörlemiskiirus:
- RM 2.1 R: 2800/min
- RM 2.0 RC: 2800/min
Kütusepaagi maksimaalne mahutavus:
19.3 Müra- ja vibratsiooniväärtused
RM 2.1 R
Mürarõhutaseme K-väärtus on 2 dB(A). Mürata- seme K-väärtus on 1,4 dB(A). Vibratsiooniväärtuse K-väärtus on 3,16 m/s².
- Mürarõhutase L _pA , mõõdetud direktiivi 2006/42/EC järgi: 79 dB(A)
- Müratase L _WA , möödetud direktiivi 2000/14/EC järgi: 91 dB(A)
- Vibratsiooniväärtus a_hv , möödetud standardi EN 12096 järgi, juhtraud: 7,90 m/s²
RM 2.0 RC:
Mürarõhutaseme K-väärtus on 2 dB(A). Mürata- seme K-väärtus on 2,1 dB(A). Vibratsiooniväärtuse K-väärtus on 2,20 m/s².
- Mürarõhutase L _pA , mõõdetud direktiivi 2006/42/EC järgi: 79 dB(A)
20 Varuosad ja tarvikud eesti
- Müratase L _wA , möödetud direktiivi 2000/14/EC järgi: 91,3 dB(A)
- Vibratsiooniväärtus a_hv , möödetud standardi EN 12096 järgi, juhtraud: 4,40 m/s²
Teave tööandjadirektiivi 2002/44/EC vibratsiooni kohta on ära toodud aadressil www.stihl.com/vib.
19.4 REACH
REACH tähistab EÜ määrust kemikaalide registreerimise, hindamise ja heakskiidu kohta.
Informatsioon REACH määruse täitmise kohta on esitatud www.stihl.com/reach all.
20 Varuosad ja tarvikud
20.1 Varuosad ja tarvikud
STIHL Need sümbolid tähistavad STIHLi originaalvaruosi ja STIHLi originaaltarvikuid.
STIHL soovitab kasutada STIHLi originaalvaruosi ja STIHLi originaaltarvikuid.
Teiste tootjate varuosade ja lisatarvikute töökindlust, ohutust ja sobivust ei saa STIHL hinnata, hoolimata pidevast turu jälgimisest, ning nende kasutamise korral ei võta STIHL endale mingit vastutust.
STIHLi originaalvaruosad ja STIHLi originaaltarvikud on saadaval STIHLi esinduses.
20.2 Olulised varuosad
Ettevõtte STIHL garantii ei kehti varakahjudele ja isikuvigastustele, mis tekivad mittelubatud külgepaneku või varuosade kasutamise tagajärjel.
- Tera: 6357 702 0102
– Tera polt: 9008 319 9028
– Seib: 0000 702 6600
21 Utiliseerimine
21.1 Muruniiduki utiliseerimine
Teavet jäätmekäitluse kohta saate ettevõtte STIHL müügiesindusest.
- Andke muruniiduk, tera, bensiin, mootoriõli, tarvikud ja pakend nõuetekohaselt ning keskkonnahoidlikult jäätmekäitlusse.
22 EL vastavusdeklaratsioon
22.1 Muruniiduk STIHL RM 2.1, R, RM 2.0 RC
STIHL Tirol GmbH
deklareerib ainuvastutajana, et
– liik: muruniiduk
- kaubamärk: STIHL
– tüüp: RM 2.1 R, RM 2.0 RC
seerianumber:
-6357
vastab direktiivide 2000/14/EC, 2006/42/EC, 2014/30/EU ja 2011/65/EU asjakohastele säte-tele ning on välja töötatud ja toodetud kooskõlas järgmiste standardite tootmiskuupäeval kehtivate versioonidega: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.
Asjaomase nimetatud asutuse nimi ja aadress: TÜV Rheinland LGA Products GmbH
Tillystraße 2
D-90431 Nürnberg
Mõõdetud ja garanteeritud mürataseme tuvastamiseks lähtuti direktiivi 2000/14/EC lisast VIII.
Mõõdetud müratase:
- RM 2.1 R: 91 dB(A)
- RM 2.0 RC: 91,3 dB(A)
Garanteeritud müratase: - RM 2.1 R: 92 dB(A)
- RM 2.0 RC: 93 dB(A)
Tehnilist dokumentatsiooni hoitakse ettevõtte STIHL Tirol GmbH tootelubade osakonnas.
Valmistusaasta ja masinanumber on kirjas muruniidukil.
Langkampfen, 02.01.2020
STIHL Tirol GmbH

Volitatud isik:
Matthias Fleischer, uurimis- ja tootearendusosakonna juhataja

Volitatud isik:
Sven Zimmermann, kvaliteediosakonna juhataja
22.2 Suurbritannia maaletooja
ANDREAS STIHL Ltd.
Stihl House
Stanhope Road
CAMBERLEY
SURREY GU15 3YT
Turinys
1 Pratarmè.... 302
