RM 2 RC - Plæneklipper STIHL - Gratis brugsanvisning og manual
Find enhedens vejledning gratis RM 2 RC STIHL i PDF-format.
| Produkttype | Plæneklipper |
| Mærke | Stihl |
| Model | RM 2 RC |
| Motor | KOHLER HD675, 4-takts |
| Slagvolumen | 149 cm³ |
| Effekt | 2,2 kW (3,0 hk) ved 2800 omdr./min |
| Nominel hastighed | 2800 omdr./min |
| Klipbredde | 46 cm |
| Kliphøjde | 4 positioner: 30, 50, 70, 85 mm (separat justering foran/bag) |
| Brændstoftankens kapacitet | 1,4 L |
| Vægt | 27 kg |
| Motorolietype | SAE 30 eller 10W-30 olie (mængde: se motorvejledning) |
| Funktioner | Mulching, manuel start med sikkerhedsbøjle |
| Sikkerhed | Motorstop på 3 sek. efter slip af bøjle, beskyttelse mod udkast |
| Vedligeholdelse og rengøring | Rengøring efter hver brug, olieskift, udskiftning af kniv og tændrør |
| Reservedele og reparerbarhed | Kniv (ref. 6357 702 0102), fastgørelsesskrue, tændrør, luftfilter |
| Generelle oplysninger | Brugsanvisning på 364 sider, producentgaranti |
Ofte stillede spørgsmål - RM 2 RC STIHL
Brugerspørgsmål om RM 2 RC STIHL
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Plæneklipper i PDF-format gratis! Find din vejledning RM 2 RC - STIHL og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. RM 2 RC af mærket STIHL.
BRUGSANVISNING RM 2 RC STIHL
120 - 135 Betjeningsvejledning
135 - 149 Bruksanvisning
12 Efter arbetet.... 86
13 Transport....86
14 Förvaring....86
15 Rengöring.... 87
16 Underhåll....87
17 Reparera.... 88
4 Säkerhetsanvisningar
4.1 Varningssymboler
2 Oplysninger om denne brugsvejledning..121
3 Oversigt....122
4 Sikkerhedshenvisninger....122
5 Klargøring af plæneklipperen....127
6 Fyld motorolie på.... 127
7 Påfyld benzin på plæneklipperen....128
8 Indstilling af plæneklipperen til brugeren 128
9 Start og standsning af motor....129
10 Kontrol af plæneklipperen.... 129
11 Brug af plæneklipperen....129
1 Forord dansk
12 Efter arbejdet.... 130
13 Transport....130
14 Opbevaring.... 131
15 Rengøring.... 131
16 Vedligeholdelse....131
17 Reparation.... 132
18 Afhjælpning af fejl.... 132
19 Tekniske data....133
20 Reservedele og tilbehør......134
21 Bortskaffelse.... 134
22 EU-overensstemmelseserklæring......134

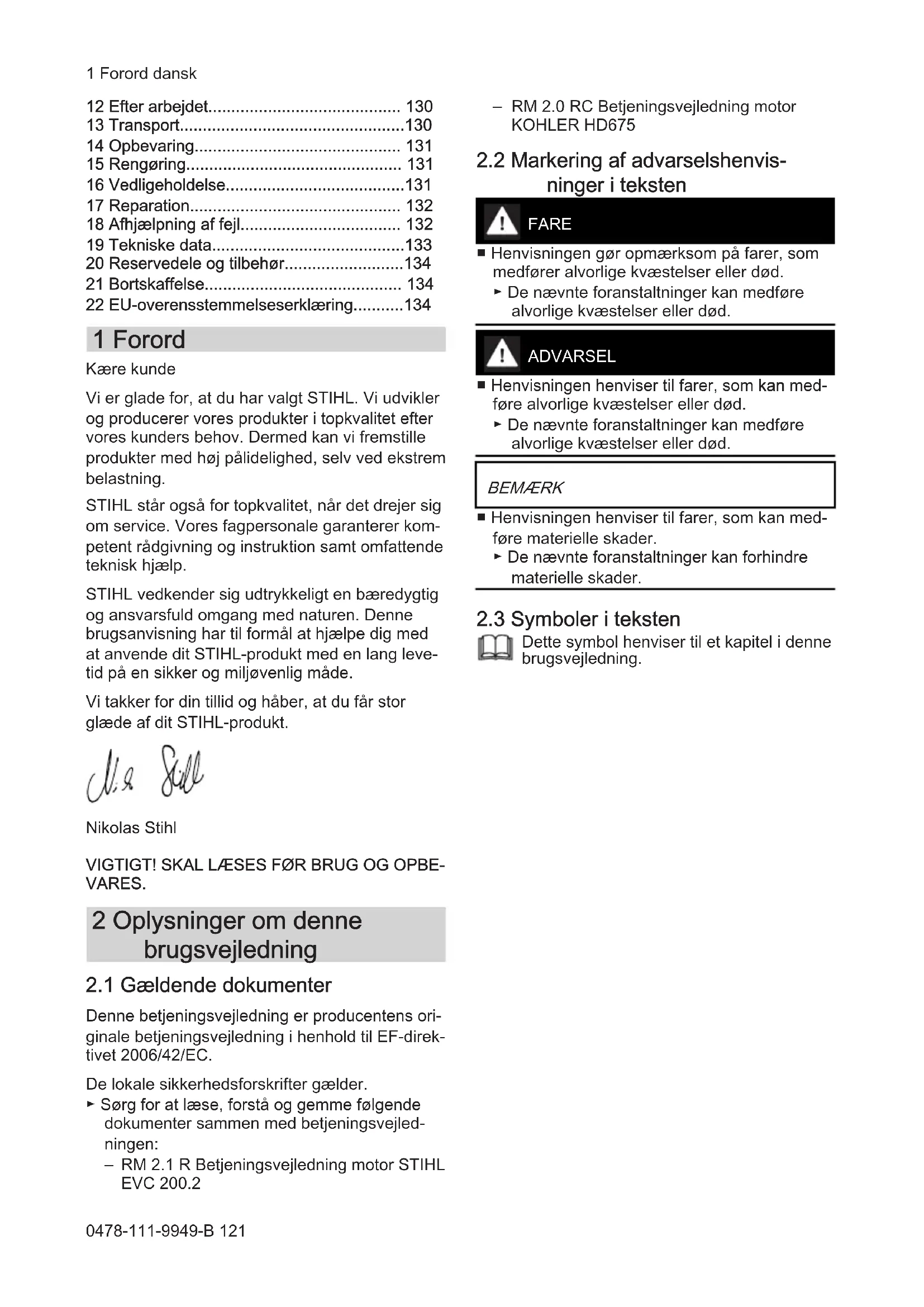

1 Forord
Kære kunde
Vi er glade for, at du har valgt STIHL. Vi udvikler og producerer vores produkter i topkvalitet efter vores kunders behov. Dermed kan vi fremstille produkter med høj pålidelighed, selv ved ekstrem belastning.
STIHL står også for topkvalitet, når det drejer sig om service. Vores fagpersonale garanterer kompetent rådgivning og instruktion samt omfattende teknisk hjælp.
STIHL vedkender sig udtrykkeligt en bæredygtig og ansvarsfuld omgang med naturen. Denne brugsanvisning har til formål at hjælpe dig med at anvende dit STIHL-produkt med en lang leve-tid på en sikker og miljøvenlig måde.
Vi takker for din tillid og håber, at du får stor glæde af dit STIHL-produkt.
Nikolas Stihl
VIGTIGT! SKAL LÆSES F∅R BRUG OG OPBE-VARES.
2 Oplysninger om denne brugsvejledning
2.1 Gældende dokumenter
Denne betjeningsvejledning er producentens originale betjeningsvejledning i henhold til EF-direktivet 2006/42/EC.
De lokale sikkerhedsforskrifter gælder.
- Sørg for at læse, forstå og gemme følgende dokumenter sammen med betjeningsvejledningen:
- RM 2.1 R Betjeningsvejledning motor STIHL EVC 200.2
- RM 2.0 RC Betjeningsvejledning motor KOHLER HD675
2.2 Markering af adverselshenvisninger i teksten
FARE
■ Henvisningen gør opmærksom på farer, som medfører alvorlige kvæstelser eller død.
- De nævnte foranstaltninger kan medføre alvorlige kvæstelser eller død.
ADVARSEL
■ Henvisningen henviser til farer, som kan medføre alvorlige kvæstelser eller død.
- De nævnte foranstaltninger kan medføre alvorlige kvæstelser eller død.
BEMAERK
■ Henvisningen henviser til farer, som kan medføre materielle skader.
- De nævnte foranstaltninger kan forhindre materielle skader.
2.3 Symboler i teksten
Dette symbol henviser til et kapitel i denne brugsvejledning.
3 Oversigt

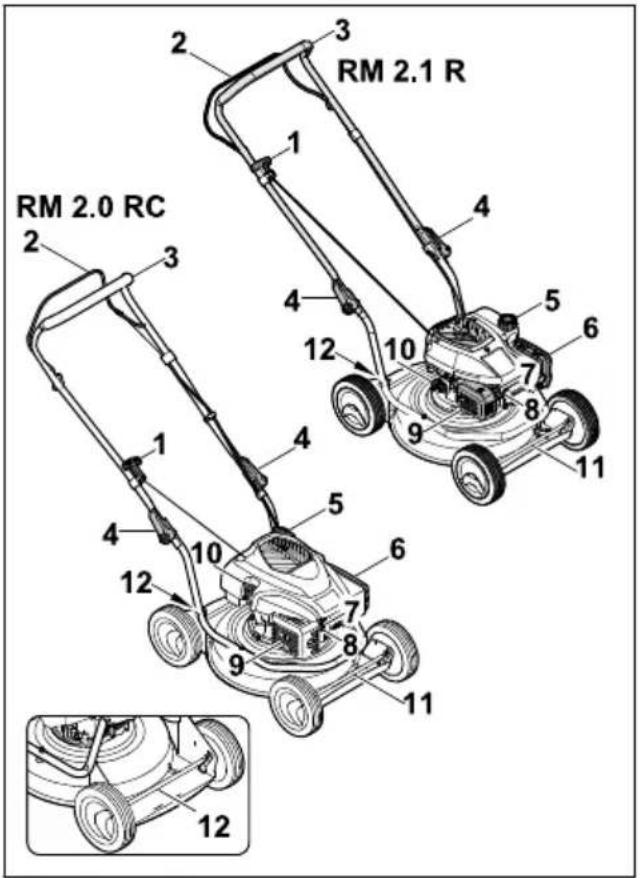

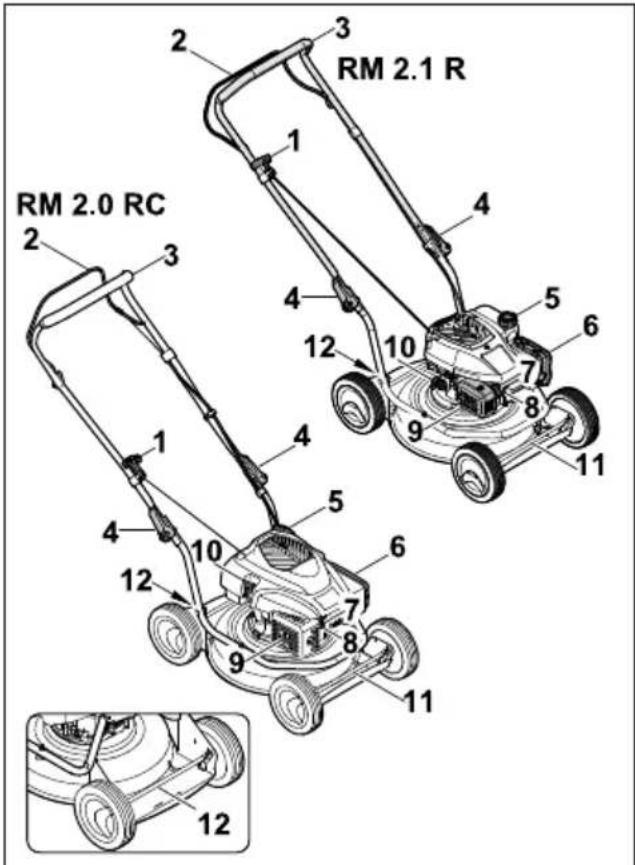

3.1 Plæneklipper
Starthåndtaget anvendes til start af motoren.
2 Kontaktbøjle til græsslåning
Kontaktbøjlen til græsslåning anvendes til start og standsning af motoren.
3 Styrehåndtag
Styrehåndtaget anvendes til at holde, bevæge og transportere plæneklipperen.
4 Hurtigstrammere
Hurtigstrammerne klemmer styrehåndtaget fast på plæneklipperen.
5 Benzindæksel
Benzindækslet lukker påfyldningsåbningen til benzin.
6 Filterdæksel
Filterdækslet afdækker luftfilteret.
7 Tændrør
Tændrøret antænder benzin-luft-blandingen i motoren.
8 Tændrørshætte
Tændrørshætten forbinder tændkablet med tændrøret.
9 Lyddæmper
Lyddæmperen reducerer plæneklipperens lydemission.
10 Oliedæksel
Oliedækslet lukker påfyldningsåbningen til motorolie.

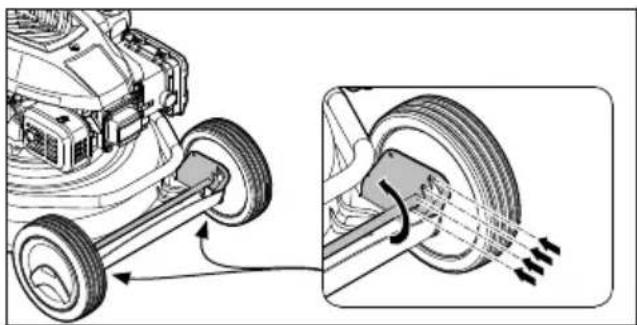

11 Klippehøjdeindstilling foran
Klippehøjdeindstillingen bruges til indstilling af klippehøjden.

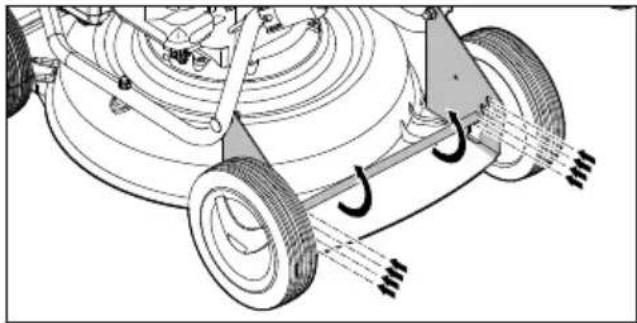

12 Klippehøjdeindstilling bagtil
Klippehøjdeindstillingen bruges til indstilling af klippehøjden.
3.2 Symboler
Symbolerne kan sidde på plæneklipperen, og de betyder følgende:
LWA Garanteret lydeffektniveau i henhold til direktiv 2000/14/EC i dB(A) med henblik på at sammenligne forskellige produkters støjemissioner.
Dette symbol henviser til benzindækslet.
Dette symbol henviser til oliedækslet.
4 Sikkerhedshenvisninger
4.1 Advarselssymboler
Advarselssymbolerne på plæneklipperen betyder følgende:
Følg alle sikkerhedshenvisninger og de dermed forbundne foranstaltninger.
Sørg for at læse, forstå og gemme betjeningsvejledningen.
Følg sikkerhedsanvisningerne vedrørende genstande, der slynges op i luften, og de dermed forbundne foranstaltninger.
Undlad at berøre en roterende kniv.
Træk tændrørshætten af under transport, opbevaring, vedligeholdelse eller reparation.
Overhold sikkerhedsafstanden.
4 Sikkerhedshenvisninger dansk
4.2 Bestemmelsesmæssig anvendelse
Plæneklipperen STIHL RM 2.1 R eller RM 2.0 RC er beregnet til slåning af græs.
▲ ADVARSEL
■ Hvis plæneklipperen ikke anvendes i overensstemmelse med den bestemmelsesmæssige anvendelse, kan der ske alvorlig personskade med kvæstelse eller dødsfald, og der kan ske materielle skader.
- Anvend plæneklipperen som beskrevet i denne betjeningsvejledning eller i betjeningsvejledningen til motoren.
4.3 Krav til brugeren
▲ ADVARSEL
■ Brugere, der ikke er blevet instrueret i brugen, kan ikke forstå eller vurdere farerne ved plæneklipperen. Brugeren eller andre personer kan komme alvorligt til skade eller blive dræbt.
- Sørg for at læse, forstå og gemme betjeningsvejledningen.
Hvis plæneklipperen gives videre til en anden person: Sørg for at videregive betjeningsvejledningen til plæneklipperen og motoren.
- Sørg for, at brugeren opfylder følgende krav:
- Brugeren er udhvilet.
- Brugeren er fysisk, sensorisk og mentalt i stand til at betjene og arbejde med plæneklipperen. Hvis brugerens fysiske, sensoriske eller mentale evner er ned-satte, må brugeren kun arbejde med plænelufteren under opsyn eller efter anvisninger fra en ansvarlig person.
- Brugeren kan forstå og vurdere farerne ved plæneklipperen.
- Brugeren er bevidst om, at han eller hun er ansvarlig for uheld og skader.
- Brugeren er myndig, eller brugeren er under uddannelse i henhold til de nationale regler og under opsyn.
- Brugeren er blevet instrueret af en STIHL-forhandler eller en fagmand, før han eller hun tager plæneklipperen i brug for første gang.
- Brugeren er ikke påvirket af alkohol, medicin eller stoffer.
- Ved tvivlsspørgsmål: Kontakt en STIHL-for-handler.
4.4 Beklædning og udstyr
▲ ADVARSEL
■ Der er risiko for, at genstande kan blive slynget op i luften med høj hastighed under arbejdet. Brugeren kan komme til skade.
▶ Bær lange bukser i et kraftigt materiale.
■ Der opstår larm under arbejdet. Larm kan skade hørelsen.
▶ Brug høreværn.
■ Under arbejdet kan der blive hvirvlet støv op. Indånding af støv kan udgøre en sundhedsfare og udløse allergiske reaktioner.
- Hvis der hvirvles støv op: Bær støvbeskyttelse.
■ Uegnede beklædningsgenstande kan blive viklet ind i træ, buskads og i plæneklipperen. Brugere, der ikke bærer egnet tøj, kan komme alvorligt til skade.
▶ Bær tætsiddende tøj.
▶ Tag tørklæder og smykker af.
■ Under rengøring, vedligeholdelse eller transport kan brugeren risikere at komme i kontakt med kniven. Brugeren kan komme til skade.
▶ Bær arbejdshandsker i et kraftigt materiale.
▶ Brug solide, lukkede sko med kraftige såler.
■ Hvis brugeren går med uegnet fodtøj, kan han eller hun risikere at glide. Brugeren kan komme til skade.
■ Under slibning af knivene kan der blive slynget materialerester væk. Brugeren kan komme til skade.
Bær beskyttelsesbriller, der sidder godt til. Køb egnede beskyttelsesbriller, der overholder standarden EN 166 eller er godkendt og mærket iht. nationale forskrifter.
▶ Bær arbejdshandsker i et kraftigt materiale.
4.5 Arbejdsområde og omgivelser
▲ ADVARSEL
■ Uvedkommende, børn og dyr kan ikke se og vurdere farerne i forbindelse med plæneklipperen og genstande, der slynges op i luften. Uvedkommende, børn og dyr kan komme alvorligt til skade, og der kan ske materielle skader.
Der må ikke være uvedkommende, børn og dyr i arbejdsområdet.
▶ Hold afstand til genstande.
▶ Lad ikke plæneklipperen stå uden opsyn.
- Sørg for, at børn ikke kan komme til at lege med plæneklipperen.
dansk 4 Sikkerhedshenvisninger
■ Når motoren kører, strømmer der meget varme udstødningsgasser ud af lyddæmperen. Meget varme udstødningsgasser kan antænde letantændelige materialer og udløse brande.
- Sørg for, at udstødningsgasserne ikke strømmer direkte ud på letantændelige materialer.
4.6 Sikker tilstand
4.6.1 Plæneklipper
Plæneklipperen er i sikkerhedsmæssig korrekt tilstand, när følgende betingelser er opfyldt:
- Plæneklipperen er ubeskadiget.
- Der strømmer ikke benzin ud af plæneklipperen.
- Benzindækslet er lukket.
- Der strømmer ikke motorolie ud af plæneklipperen.
- Oliedækslet er lukket.
- Plæneklipperen er ren.
- Betjeningselementerne fungerer og er uændrede.
- Kniven er monteret korrekt.
- Der er påmonteret originalt STIHL-tilbehør på denne plæneklipper.
– Tilbehøret er monteret korrekt. - Fjederbelastede mekanismer er ubeskadigede og fungerer.
- Motoren slukker, när kontaktbøjlen til græsslåning slippes.
▲ ADVARSEL
I ikke-sikkerhedsmæssig korrekt tilstand fungerer komponenterne ikke længere korrekt, sikkerhedsanordningerne deaktiveres, og der strømmer benzin ud. Der er fare for alvorlige kvæstelser eller dødsfald.
- Sørg for at arbejde med en ubeskadiget plæneklipper.
Hvis der strømmer benzin ud af plæneklipperen: Undlad at arbejde med plæneklipperen, og kontakt en STIHL-forhandler.
▶ Luk benzindækslet.
Hvis der strømmer motorolie ud af plæneklipperen: Undlad at arbejde med plæneklipperen, og kontakt en STIHL-forhandler.
▶ Luk oliedækslet.
▶ Hvis plæneklipperen er snavset: Rengør plæneklipperen.
▶ Undlad at foretage indgreb i plæneklipperen og dens sikkerhedssystemer.
Der må ikke foretages indgreb i plæneklipperen, som ændrer maskinens ydelse eller forbrændingsmotorens omdrejningstal.
▶ Hvis betjeningselementerne ikke fungerer: Undlad at arbejde med plæneklipperen.
▶ Fjederbelastede mekanismer kan afgive lagret energi.
- Monter originalt STIHL-tilbehør på denne plæneklipper.
- Monter kniven som beskrevet i denne betjeningsvejledning.
- Monter tilbehøret som beskrevet i denne betjeningsvejledning eller i betjeningsvejledningen til tilbehøret.
- Stik aldrig genstande ind i åbningerne på plæneklipperen.
- Udskift slidte eller beskadigede henvisningsskilte.
- Ved tvivlsspørgsmål: Kontakt en STIHL-for-handler.

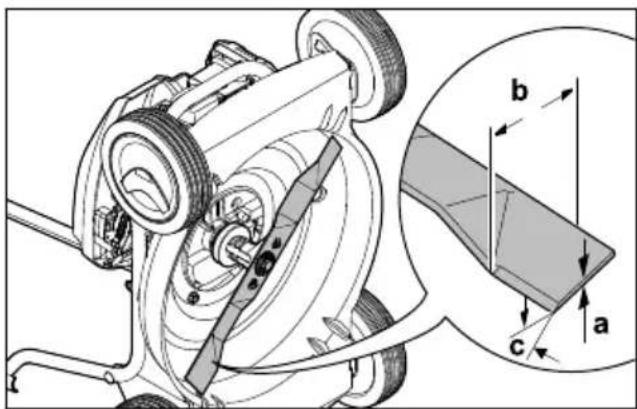

4.6.2 Kniv
Kniven er i sikkerhedsmæssig korrekt tilstand, hvis følgende betingelser er opfyldt:
- Kniven og monteringsdelene er ubeskadigede.
- Kniven er ikke deform.
- Kniven er monteret korrekt.
– Kniven er slebet korrekt. - Kniven er uden grater.
- Kniven er afbalanceret korrekt.
- Knivens minimumstykkelse og -bredde er ikke underskredet, 19.2.
– Slibevinklen er overholdt, 19.2.
▲ ADVARSEL
- Når plæneklipperen ikke er i sikkerhedsmæssig korrekt tilstand, kan dele af kniven løsne sig og blive slynget bort. Der er risiko for alvorlig personskade.
▶ Sørg for at arbejde med en ubeskadiget kniv og ubeskadigede monteringsdele.
▶ Monter kniven korrekt.
▶ Slib kniven korrekt.
▶ Hvis minimumstykkelsen eller -bredden er underskredet: Udskift kniven.
- Få en STIHL-forhandler til at afbalancere kniven.
▶ Ved tvivlsspørgsmål: Kontakt en STIHL-for-handler.
Det anvendte brændstof til denne plæneklipper er benzin. Benzin er meget let antændeligt: Hvis benzin kommer i kontakt med åben ild eller varme genstande, kan det udløse brand eller eksplosion. Der er risiko for alvor-
4 Sikkerhedshenvisninger dansk
lige kvæstelser eller dødsfald og materielle skader.
▶ Beskyt benzin mod varme og ild.
▶ Sørg for ikke at spilde benzin.
Hvis der er spildt benzin: Tør benzin op med en klud, og prøv først at starte motoren, när alle dele af plæneklipperen er tørre.
▶ Undlad at ryge.
▶ Tank ikke op i nærheden af ild.
- Stop motoren, og lad den køle af før tankningen.
- Start motoren mindst 3 m fra optankningsstedet.
- Opbevar aldrig plæneklipperen indendørs med benzin i tanken.
■ Det kan være sundhedsskadeligt for mennesker at indände benzindampe.
- Plæneklipperen bliver varm under arbejdet. Benzinen udvider sig, og der kan opstå overtryk i benzintanken. Når benzindækslet åbnes, kan der sprøjte benzin ud. Benzin, der sprøjter ud, kan antændes. Brugeren kan blive alvorligt kvæstet.
- Lad først plæneklippere køle af, og åbn derefter benzindækslet.
■ Beklædning, der kommer i kontakt med benzin, er meget letantændelig. Der er risiko for alvorlige kvæstelser eller dødsfald og materielle skader.
- Hvis beklædning kommer i kontakt med benzin: Skift beklædning.
■ Benzin kan være miljøskadelig.
- Benzin skal bortskaffes forskriftsmæssigt og miljørigtigt.
■ Hvis benzin kommer i kontakt med huden eller øjnene, kan der forekomme hud- og øjenirritation.
▶ Undgå kontakt med benzin.
▶ Ved kontakt med huden: Vask de berørte hudpartier med rigelige mængder vand og sæbe.
▶ Ved kontakt med øjnene: Skyl øjnene i mindst 15 minutter med rigelige mængder vand, og søg læge.
- Plæneklipperens tændingssystem genererer gnister. Gnister kan komme ud i det fri og udløse brande og eksplosioner i letantændelige eller eksplosive omgivelser. Der er risiko
for alvorlige kvæstelser eller dødsfald og materielle skader.
- Anvend tændrør, der er beskrevet i betjeningsvejledningen til motoren.
- Skru tændrøret i, og stram det fast til.
▶ Tryk tændrørshætten fast på.
■ Hvis der påfyldes benzin på plæneklipperen, der er uegnet til motoren, kan plæneklipperen blive beskadiget.
▶ Anvend frisk blyfri kvalitetsbenzin.
- Følg anvisningerne i betjeningsvejledningen til motoren.
4.8 Arbejde
▲ ADVARSEL
■ Hvis brugeren ikke starter motoren korrekt, kan han/hun miste kontrollen over plæneklipperen. Brugeren kan blive alvorligt kvæstet.
- Start motoren som beskrevet i denne betjeningsvejledning.
■ Brugeren kan i bestemte situationer ikke længere arbejde koncentreret. Brugeren kan snuble, falde og komme alvorligt til skade.
- Arbejd roligt og velovervejet. - Slå kun græsset ved god sigtbarhed. Undlad at arbejde med plæneklipperen, hvis lysforholdene og sigtbarheden er dårlige.
▶ Betjen plæneklipperen alene.
▶ Undlad at vippe plæneklipperen.
▶ Stå på jorden, när du arbejder, og sørg for at holde balancen.
▶ Hvis du mærker, at du begynder at blive træt: Hold en pause.
▶ Hvis du slår græs på en skråning: Slå græset på tværs af skråningen.
- Arbejd ikke på skråninger med en hældning på mere end 25° (46,6 %).
- Anvend plæneklipperen særligt forsigtigt, når du arbejder i nærheden af skråninger, terrænkanter, grøfter, lossepladser og diger og dæmninger.
- Planlæg arbejdstiderne således, at større belastninger i længere tid undgås.
■ Der udvikles udstødningsgasser, när motoren kører. Det kan være sundhedsskadeligt for mennesker at indånde udstødningsgasserne.
- Sørg for ikke at indånde udstødningsgasser.
- Sørg for at arbejde med plæneklipperen på steder med frisk luft.
▶ I tilfælde af kvalme, hovedpine, synsforstyrrelser, høreforstyrrelser eller svimmelhed: Afslut arbejdet, og søg læge.
dansk 4 Sikkerhedshenvisninger
Når brugeren bærer høreværn, og motoren kører, er brugerens evne til at registrere og bedømme støj begrænset.
- Arbejd roligt og velovervejet.
- Plæneklipperen er udstyret med en motorstopanordning.
- Motoren og kniven standser inden for 3 sekunder, när kontaktbøjlen til græsslåning slippes.
■ Brugeren kan skære sig på den roterende kniv. Brugeren kan blive alvorligt kvæstet.
- Træk tændrørshætten af.
- Undlad at berøre en roterende kniv. - Hvis kniven blokeres af en genstand Stands motoren. Fjern først derefte genstanden.
■ Hvis plæneklipperen ændrer sig eller reagerer anderledes, end den plejer, under arbejdet, er den muligvis i en ikke-sikkerhedsmæssig korrekt tilstand. Der er risiko for alvorlig person-skade og materielle skader.
- Afslut arbejdet, og kontakt en STIHL forhandler.
■ Der kan forekomme vibrationer fra plæneklipperen under arbejdet.
▶ Bær arbejdshandsker.
▶ Hold pauser.
▶ Hvis du oplever tegn på dårligt blodomløb: Søg læge.
■ Kontrollér arbejdsområdet, og vær opmærksom på forhindringer. Hvis kniven rammer en fremmed genstand under arbejdet, kan genstanden eller dele af den blive slynget op i luften med høj hastighed. Der er risiko for personskade og materielle skader.
Fjern fremmede genstande som sten, pinde, ståltråd, legetøj eller andre fremmedlegemer fra arbejdsområdet. Markér skjulte genstande, der ikke kan fjernes.
Når kontaktbøjlen til græsslåning slippes, fortsætter kniven med at rotere i et lille stykke tid. Der er risiko for alvorlig personskade.
▶ Vent, indtil kniven ikke længere rote-rer.
■ Hvis den roterende kniv rammer en hård genstand, kan der opstå gnister. Gnister kan udløse brande i letantændelige omgivelser. Der er risiko for alvorlige kvæstelser eller dødsfald og materielle skader.
- Undlad at arbejde i letantændelige omgivelser.
■ Hvis plæneklipperen stilles på en skrånende flade, kan den utilsigtet rulle væk. Der er risiko for personskade og materielle skader.
- Slip altid kun plæneklipperen, når den står på en plan flade og ikke af sig selv kan rulle væk.
■ Hvis der fastgøres genstande på styrehåndtaget, kan plæneklipperen vælte på grund af den ekstra vægt. Der er risiko for personskade og materielle skader.
- Fastgør ikke genstande på styrehåndtaget.
▲ FARE
■ Ved arbejde i nærheden af spændingsførende ledninger kan kniven komme i kontakt med de spændingsførende ledninger og beskadige disse. Brugeren kan blive alvorligt kvæstet eller dræbt.
▶ Undlad at arbejde i nærheden af spændingsførende ledninger.
■ Hvis der arbejdes i tordenvejr, kan brugeren blive ramt af lyn. Brugeren kan blive alvorligt kvæstet eller dræbt.
▶ Hvis det er tordenvejr: Undlad at arbejde.
■ Hvis der arbejdes i regnvejr, kan brugeren risikere at glide. Brugeren kan blive alvorligt kvæstet eller dræbt.
▶ Hvis det regner: Undlad at arbejde.
4.9 Transport
▲ ADVARSEL
■ Under transporten kan plæneklipperen vælte eller skride. Der er risiko for personskade og materielle skader.
- Stands motoren.
▶ Vent, indtil kniven ikke længere roterer.
- Træk tændrørshætten af.
▶ Sørg for at sikre plæneklipperen med spændeseler, remme eller et net på en egnet læsseflade, så den ikke kan vælte og skride.
Når motoren har været i gang, kan lyddæmperen og motoren være meget varme. Brugeren kan brænde sig under transporten.
▶ Skub plæneklipperen.
■ Plæneklipperen er tung. Hvis brugeren forsøger at bære plæneklipperen alene, kan vedkommende komme til skade.
▶ Bær arbejdshandsker.
5 Klargøring af plæneklipperen dansk
▶ Vær altid to om at bære plæneklipperen.
4.10 Opbevaring
▲ ADVARSEL
■ Børn kan ikke forstå og vurdere farerne i forbindelse med plæneklipperen. Børn kan blive alvorligt kvæstet.
- Stands motoren.
- Opbevar plæneklipperen utilgængeligt for børn.
- Opbevar plæneklipperen et rent og tørt sted.
■ Hvis plæneklipperen opbevares på en skrånende flade, kan den utilsigtet rulle væk. Der er risiko for personskade og materielle skader.
- Opbevar altid plæneklipperen på en plan flade.
■ Hvis motoren kører under rengøring, vedligeholdelse eller reparation, kan der ske alvorlig personskade og materielle skader.
- Stands motoren.
- Vent, indtil kniven ikke længere roterer.
- Træk tændrørshætten af.
Når motoren har været i gang, kan lyddæmperen og motoren være meget varme. Der er risiko for forbrænding.
- Vent, indtil lyddæmperen og motoren er kølet af.
■ Skrappe rengøringsmidler, rengøring med en vandstråle eller med spidse genstande kan beskadige plæneklipperen eller kniven. Hvis plæneklipperen eller kniven ikke rengøres korrekt, fungerer komponenterne ikke længere korrekt, og sikkerhedsanordningerne deaktiveres. Der er risiko for alvorlig personskade.
▶ Rengør plæneklipperen og kniven som beskrevet i denne betjeningsvejledning, 15.2.
■ Hvis plæneklipperen eller kniven ikke rengøres eller repareres korrekt, fungerer komponenterne ikke længere korrekt, og sikkerhedsanordningerne deaktiveres. Der er risiko for alvorlige kvæstelser eller dødsfald.
▶ Hvis plæneklipperen skal vedligeholdes eller repareres: Kontakt en STIHL forhandler.
▶ Vedligehold kniven som beskrevet i denne betjeningsvejledning.
■ Brugeren kan skære sig på skarpe skærekanter under rengøring, vedligeholdelse eller reparation af kniven. Brugeren kan komme til skade.
▶ Bær arbejdshandsker i et kraftigt materiale.
■ Kniven kan blive varm under slibningen. Bru- geren kan brænde sig.
▶ Vent, til kniven er kølet af.
▶ Bær arbejdshandsker i et kraftigt materiale.
5 Klargøring af plæneklippe- ren
5.1 Klargøring af plæneklipperen
Udfør altid følgende trin før påbegyndelse af arbejdet:
▶ Sørg for, at følgende komponenter er i sikkerhedsmæssig korrekt tilstand:
- Plæneklipperen, 4.6.1.
- Kniven, 4.6.2.
▶ Rengør plæneklipperen, 15.2.
- Kontrollér kniven, 10.2.
▶ Påfyld motorolie, 16.1.
▶ Klap styrehåndtaget op, 18.1.
- Påfyld benzin på plæneklipperen, 07.1.
- Indstil klippehøjden, 11.2.
- Kontrollér betjeningselementerne, 10.1.
▶ Hvis trinnene ikke kan gennemføres: Undlad at bruge plæneklipperen, og kontakt en STIHL-forhandler.
6 Fyld motorolie på
6.1 Fyld motorolie på
Motorolien smører og køler motoren.
Specifikationerne for motorolien og påfyldningsmængden er anført i betjeningsvejledningen til motoren.
BEMAERK
■ Ved levering er der ikke påfyldt motorolie. Plæneklipperen kan blive beskadiget, hvis motoren startes uden eller med for lidt motorolie.
- Kontrollér motorolieniveauet før hver start, og påfyld om nødvendigt motorolie.
- Påfyld motorolie som beskrevet i betjeningsvejledningen til motoren.
dansk 7 Påfyld benzin på plæneklipperen
7 Påfyld benzin på plæne- klipperen
7.1 Påfyld benzin på plæneklipperen
BEMAERK
■ Hvis der ikke påfyldes den korrekte benzin på plæneklipperen, kan den blive beskadiget.
▶ Se betjeningsvejledningen til motoren.
- Stands motoren.
- Stil plæneklipperen på en plan flade.
- Rengør området omkring benzindækslet med en fugtig klud.


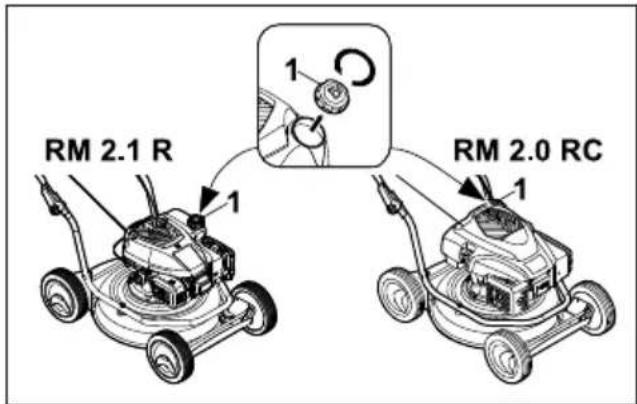

RM 2.1 R 1 1 RM 2.0 RC 1- Drej benzindækslet (1) mod uret, indtil det kan tages af.
▶ Tag benzindækslet (1) af. - Påfyld benzin op til maks. 15 mm fra kanten af tanken.
- Sæt benzindækslet (1) på benzintanken.
- Drej benzindækslet (1) med uret, og stram det fast til med hånden.
Benzintanken er lukket.
8 Indstilling af plæneklippe- ren til brugeren

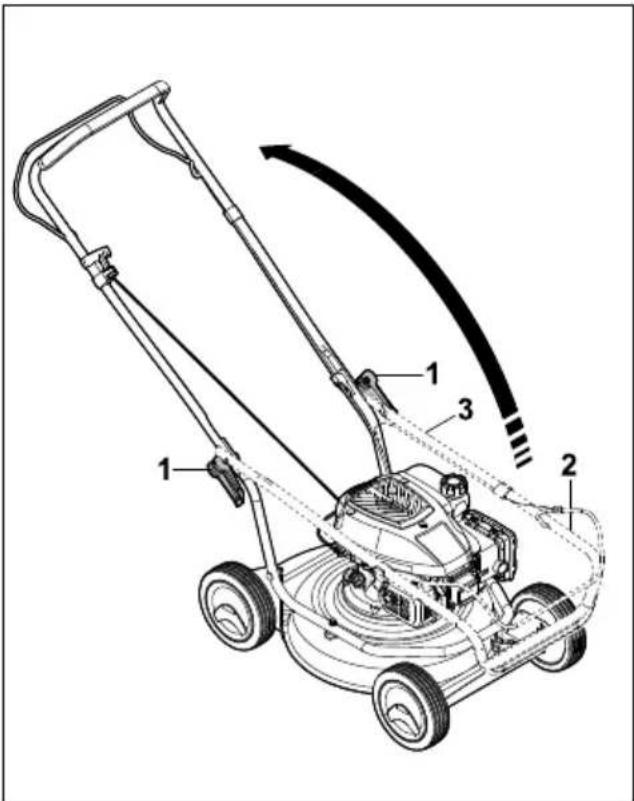

8.1 Klap styrehåndtaget op
▶ Stands motoren.
- Træk tændrørshætten af.
- Stil plæneklipperen på en plan flade.
- Åbn hurtigstrammerne (1), hvis de er lukket.
- Klap styrehåndtaget (2) op, og sørg for, at kabeltrækket (3) ikke kommer i klemme.
- Luk hurtigstrammerne (1). Styrehändtaget (2) er fast tilsluttet plæneklipperen.
- Tryk kontaktbøjlen til græsslåning (4) hen mod styrehåndtaget (2), og hold den trykket ind.
- Træk langsomt starchåndtaget (5) i retning mod kabeltrækholderen (6).
▶ Sæt starthåndtaget (5) ind i kabeltrækholderen (6). - Slip kontaktbøjlen til græsslåning (4).
▶ Sæt tændrørshætten på igen.
8.2 Klap styrehåndtaget sammen
Styrehåndtaget kan klappes sammen for at spare plads i forbindelse med transport eller opbevaring.
- Stands motoren.
- Træk tændrørshætten af.
- Stil plæneklipperen på en plan flade.
9 Start og standsning af motor dansk
- Tryk kontaktbøjlen til græsslåning hen mod styrehåndtaget, og hold den trykket ind.
- Tag starthåndtaget af kabeltrækholderen, og før det langsomt tilbage i retning mod motoren.
- Slip kontaktbøjlen til græsslåning.
- Hold fast i styrehåndtaget, og løsn stjerne-grebsmøtrikkerne.
- Klap styrehåndtaget ned fremefter.
9 Start og standsning af motor

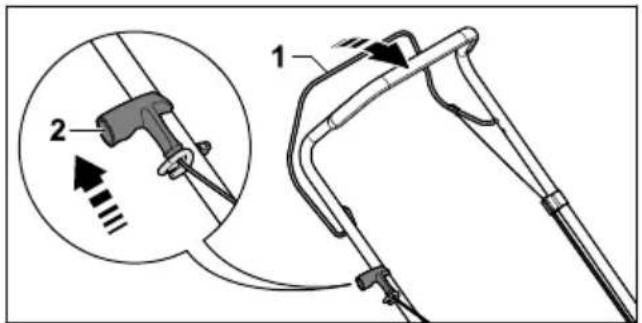

9.1 Start motoren
- Stil plæneklipperen på en plan flade.
- Tryk kontaktbøjlen til græsslåning (1) hen mod styrehåndtaget med venstre hånd, og hold den trykket ind.
- Træk langsomt starchåndtaget (2) ud med højre hånd, indtil der mærkes en modstand.
- Træk hurtigt starchåndtaget (2) ud og før det tilbage, indtil motoren starter.
▶ Hvis motoren ikke starter: Se betjeningsvejledningen til motoren.
9.2 Stop motoren
- Stil plæneklipperen på en plan flade.
- Slip kontaktbøjlen til græsslåning. Motoren går ud.
▶ Forlad brugerpositionen.
10 Kontrol af plæneklipperen
10.1 Kontrollér betjeningselementerne
Kontaktbøjle til græsslåning
- Stands motoren.
- Træk kontaktbøjlen til græsslåning helt ud i retning af styrehåndtaget, og slip igen.
Hvis kontaktbøjlen til græsslåning går trægt eller ikke går tilbage til udgangspositionen: Undlad at bruge plæneklipperen, og kontakt en STIHL-forhandler.
Kontaktbøjlen til græsslåning er defekt.
10.2 Kontrollér kniven
- Stands motoren.
- Træk tændrørshætten af.
▶ Vip plæneklipperen op, 15.1.
▶ Hvis slibevinklen ikke er overholdt: Slib kniven, 19.2.
▶ Ved tvivlsspørgsmål: Kontakt en STIHL forhandler.
11 Brug af plæneklipperen

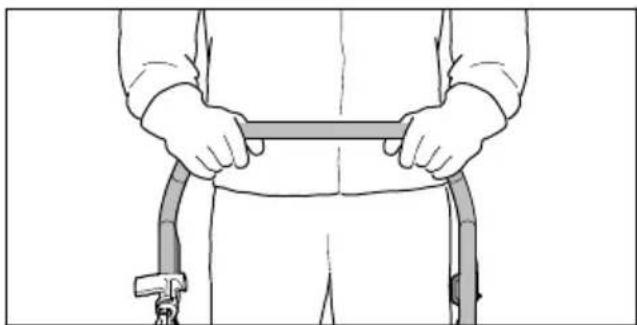

11.1 Sådan holdes og føres plæne- klipperen
- Hold fast i styrehåndtaget med begge hænder, så tommelfingrene omslutter styrehåndtaget.
11.2 Indstil klippehøjden
Der kan indstilles 4 klippehøjder:
Klippehøjden indstilles individuelt bagtil og foran. Indstillingen på klippehøjden skal være ens bagtil og foran.
dansk 12 Efter arbejdet
Indstilling af klippehøjden bagtil
- Stands motoren.
Kniven må ikke rotere. - Stil plæneklipperen på en plan flade.
▶ Tryk bagakslen ned.
Bagakslen er løsnet og kan indstilles.
- Anbring bagakslen i den ønskede position i venstre og højre side.
Indstilling af klippehøjden foran
▶ Stands motoren.
Kniven må ikke rotere.
- Stil plæneklipperen på en plan flade.
De afskårne græsstrå findeles flere gange under granuleringen takket være en særlig luftstrømsbevægelse ved knivene og pustes så ned i græsets vækstlag igen. Det afklippede affald bliver liggende på plænen, hvor det anvendes som en naturlig gødning. Plænen bliver smuk og tæt, hvis den granuleres ofte og holdes kort, således at en tredjedel af græshøjden klippes.

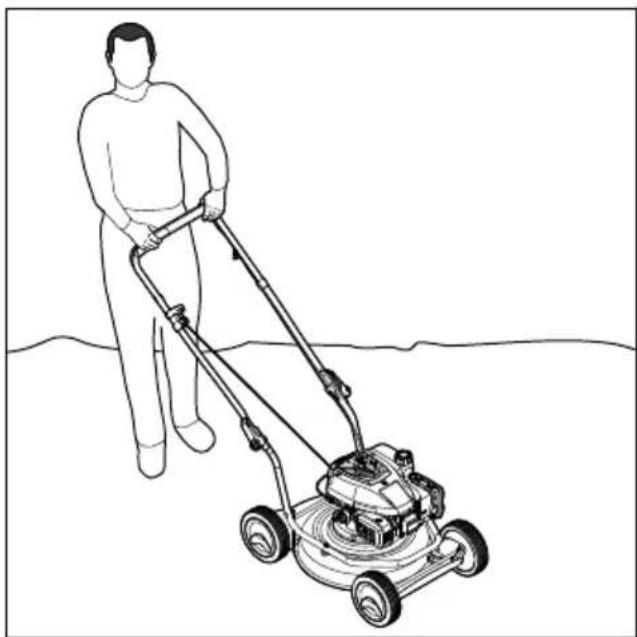

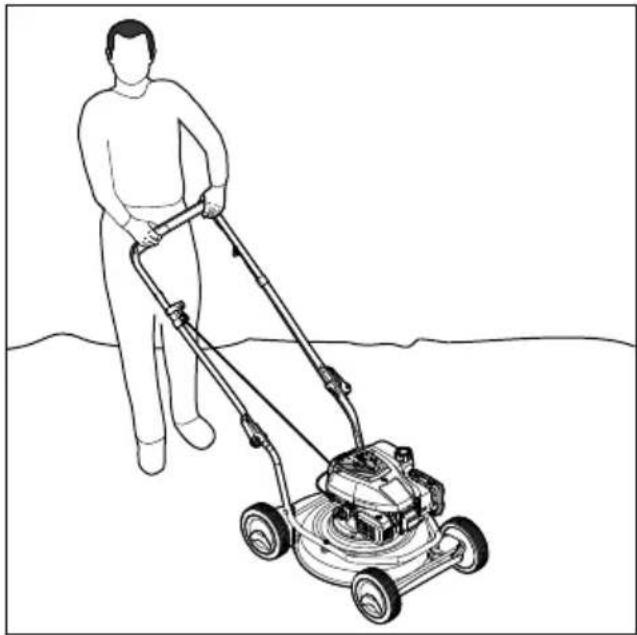

Forudsætninger for et flot granuleringsresultat:
- Frekvens: Om foråret (primær vækstperiode) mindst 2 gange pr. uge, om sommeren og om efteråret mindst 1 gang pr. uge.
- Arbejd fortrinsvist i tørt græs.
- Anvend kun velslebne knive.
-
Vælg lav fremføringshastighed.
-
Skift klipperetningen, og sørg for, at banerne overlapping hinanden.
- Er græsset meget højt, skal plænen klippes i trin.
- Skub plæneklipperen fremad langsomt og kontrolleret.
12 Efter arbejdet
12.1 Efter arbejdet
- Stands motoren.
▶ Hvis plæneklipperen er våd: Lad plæneklipperen tørre.
▶ Rengør plæneklipperen.
13 Transport
13.1 Transporter plæneklipperen
▶ Stands motoren.
Kniven må ikke rotere.
- Træk tændrørshætten af.
Skub plæneklipperen
- Skub plæneklipperen fremad langsomt og kontrolleret.

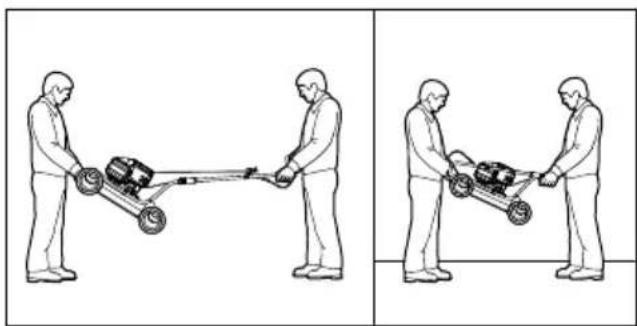

Bær plæneklipperen
▶ Bær arbejdshandsker i et kraftigt materiale.
▶ Hvis plæneklipperen bæres med udklappet styrehåndtag:
- Lad den ene person holde i kabinettet foran på plæneklipperen med begge hænder, og lad en anden person holde i styrehåndtaget med begge hænder.
- Vær to personer om at løfte og bære plæneklipperen.
▶ Hvis plæneklipperen bæres med sammenklappet styrehåndtag:
- Klap styrehåndtaget sammen, 18.2.
- Lad den ene person holde i kabinettet foran på plæneklipperen med begge hænder, og lad en anden person holde i styrehåndtaget med begge hænder.
- Vær to personer om at løfte og bære plæneklipperen.
Transportér plæneklipperen i et køretøj
- Sørg for at sikre plæneklipperen stående, så den hverken vælter eller kan flytte sig.
14 Opbevaring
14.1 Opbevar plæneklipperen
- Stands motoren, og lad den køle af.
- Træk tændrørshætten af.
- Opbevar plæneklipperen således, at følgende betingelser er opfyldt:
- Opbevar plæneklipperen utilgængeligt for børn.
- Plæneklipperen er ren og tør.
- Plæneklipperen kan ikke vælte.
- Plæneklipperen kan ikke rulle væk.
15 Rengøring

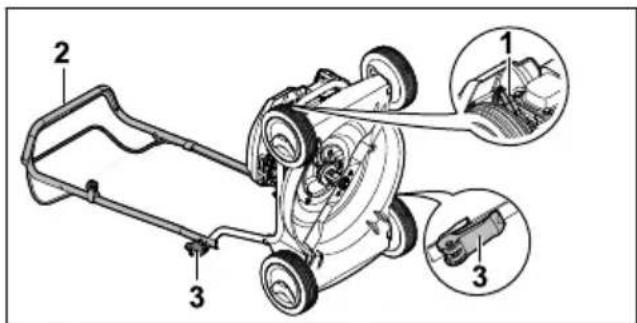

15.1 Vip plæneklipperen op
▶ Kør benzintanken tom.
Motoren går ud.
- Stil plæneklipperen på en plan flade.
- Indstil klippehøjden til position 1, 1.2.
- Træk tændrørshætten (1) af.
- Hold fast i styrehåndtaget (2), og åbn hurtigstrammeren (3).
▶ Læg styrehåndtaget (2) bagud.
▶ Vip plæneklipperen op på bagkanten.
15.2 Rengør plæneklipperen
▶ Stands motoren.
▶ Lad plæneklipperen køle af.
- Træk tændrørshætten af.
▶ Rengør plæneklipperen med en fugtig klud.
▶ Rengør udluftningsåbningerne med en pensel.
▶ Vip plæneklipperen op.
▶ Rengør området omkring kniven og selve kniven med træpind, en blød børste eller en fug-tig klud.
16 Vedligeholdelse
16.1 Vedligeholdelsesintervaller:
Vedligeholdelsesintervallerne afhænger af omgivelses- og arbejdsbetingelserne. STIHL anbefaler følgende vedligeholdelsesintervaller:
Motor
▶ Vedligehold motoren i henhold til anvisningerne i betjeningsvejledningen til motoren.
Plæneklipper
- Få en STIHL-forhandler til at kontrollere plæneklipperen en gang om året.
16.2 Afmontering og montering af kniven

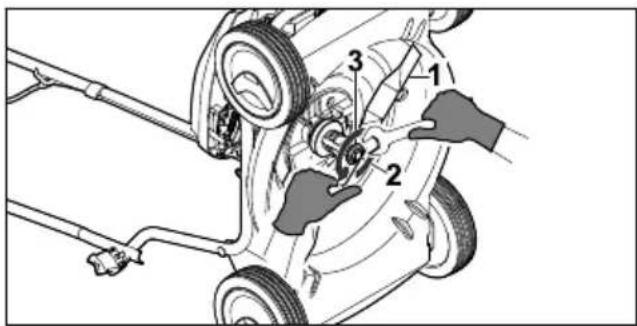

16.2.1 Afmonter kniven
- Stands motoren.
- Træk tændrørshætten af.
▶ Vip plæneklipperen op.
▶ Hold fast i kniven (1).
- Skru skruen (2) ud, og tag den af sammen med skiven (3).
▶ Tag kniven (1) af.
▶ Kassér skruen (2) og skiven (3).
Anvend en ny skrue og skive til montering af kniven (1).

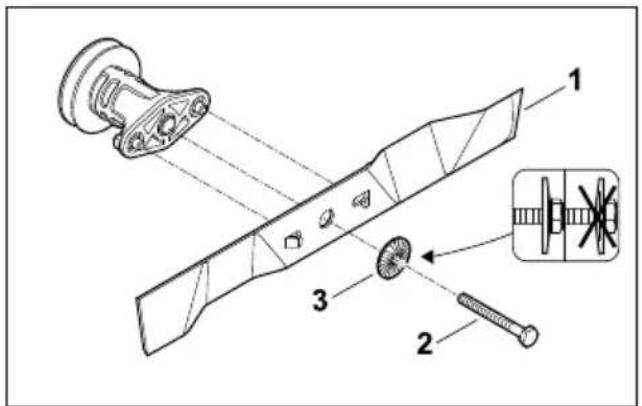

16.2.2 Monter kniven
- Stands motoren.
- Træk tændrørshætten af.
▶ Vip plæneklipperen op.
▶ Læg den nye skive (3) på den nye skrue (2).
- Påfør skruesikring Loctite 243 på skruens gevind (2).
- Sæt kniven (1) på, så forhøjningerne på anlægsfladen griber ind i udsparingerne på kniven (1).
- Skru skruen (2) i sammen med skiven (3).

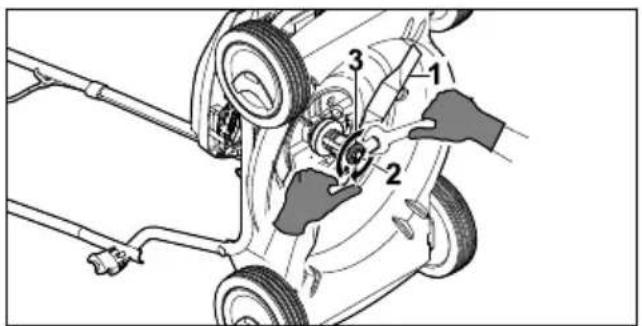

▶ Hold fast i kniven (1).
▶ Spænd skruen (2) til med 65 Nm.
16.3 Slib og afbalancer kniven
Det kræver megen øvelse at slibe og afbalancere kniven korrekt.
18 Afhjælpning af fejl
18.1 Afhjælp fejl i plæneklipperen.
| Fejl Årsag Afhjælpning | ||
| Motoren kan ikke startes. | Kontaktbøjlen til græsslåning er ikke trykket ind. | ► Start motoren som beskrevet i denne betjenings-vejledning. |
| Benzintanken | er tom. ► Påfyld benzin på plæneklipperen. | |
| Benzinslangen er tilstoppet. ► Kontakt en STIHL-forhandler. | ||
| Der er dårlig, forurenet eller gammel benzin i tanken. | ► Anvend frisk kvalitetsbenzin uden bly. | |
| Luftfilteret er snavset. ► Kontakt en STIHL-forhandler. | ||
| Tændrørshætten er trukket af tændrøret, eller tændrørskablet er fastgjort dårligt på tændrørs-hætten. | ► Sæt tændrørshætten på.► Kontrollér forbindelsen mellem tændrørskablet og -hætten. | |
| Tændrøret er tilsodet eller bes-kadiget, eller elektrodeafstan-den er forkert. | ► Rens eller udskift tændrøret.► Indstil elektrodeafstanden. | |
STIHL anbefaler, at kniven slibes og afbalanceres af en STIHL-forhandler.
ADVARSEL
■ Knivens skærekanter er skarpe. Brugeren kan skære sig.
▶ Bær arbejdshandsker i et kraftigt materiale.
- Stands motoren.
- Træk tændrørshætten af.
▶ Vip plæneklipperen op.
▶ Afmonter kniven. - Slib kniven. Overhold slibevinklen, og lad kniven køle af, 19.2.
Kniven må ikke blive blå under slibningen.
▶ Påmonter kniven.
▶ Ved tvivlsspørgsmål: Kontakt en STIHL-for-handler.
17 Reparation
17.1 Reparation af plæneklipperen
Brugeren kan ikke selv reparere plæneklipperen og kniven.
Hvis plæneklipperen eller kniven er beskadiget: Undlad at bruge plæneklipperen eller kniven, og kontakt en STIHL forhandler.
Hvis henvisningsskiltene er ulæselige eller beskadiget: Få en STIHL forhandler til at udskifte henvisningsskiltene.
| Fejl Årsag Afhjælpning | ||
| Modstanden på kniven er for stor. | ► Indstil en større klippehøjde.► Start motoren i lavere græs. | |
| Det er vans-keligt at starte motoren, eller motorydelsen er reduceret. | Plæneklipperhuset er tilstoppet. | Rengør plæneklipperen. |
| Klippehøjden er indstillet for lavt, eller fremføringshastighe-den er for stor. | Tilpas klippehøjden, eller slå græset langsommere. | |
| Der er vand i benzintanken og karburatoren, eller karburatoren er tilstoppet. | Tøm benzintanken, rens benzinslangen og karbura-toren. | |
| Der er snavs i benzintanken. Kontakt en STIHL-forhandler. | ||
| Luftfilteret er snavset. Kontakt en STIHL-forhandler. | ||
| Tændrøret er tilsodet. Rens eller udskift tændrøret. | ||
| Motoroliestanden er for lav. Påfyd eller skift motorolie som beskrevet i betje-ningsvejledningen til motoren. | ||
| Køleribberne er snavsede. Rengør plæneklipperen. | ||
| Plæneklippe-ren vibrerer kraftigt. | Kniven er beskadiget. Udskift kniven. | |
| Kniven er ikke monteret korrekt. | Påmonter kniven. | |
| Græsset klip-pes ikke jævnt. | Kniven er sløv eller slidt. Slib eller udskift kniven. | |
19 Tekniske data
19.1 Plæneklippere STIHL RM 2.1 R, RM 2.0 RC
Motortype:
- RM 2.1 R: STIHL EVC 200
- RM 2.0 RC: KOHLER HD675
Slagvolumen:
- RM 2.1 R: 139~cm^3
- RM 2.0 RC: 149~cm^3
Effekt:
- RM 2.1 R: 2,1 kW (2,8 HK) ved 2800/min
- RM 2.0 RC: 2,2 kW (3,0 HK) ved 2800/min
Omdrejningstal:
- RM 2.1 R: 2800/min
- RM 2.0 RC: 2800/min
Maksimalt indhold i benzintanken:
19.3 Støjniveauer og vibrationsværdier
RM 2.1 R
K-værdien for støjniveauet ligger på 2 dB(A). K-værdien for lydeffektniveauet ligger på 1,4 dB(A). K-værdien for vibrationsværdierne ligger på 3,16 m/s².
- Støjniveauet L _pA målt iht. 2006/42/EC: 79 dB(A)
dansk 20 Reservedele og tilbehør
- Lydeffektniveauet L _wA målt iht. 2000/14/EC: 91 dB(A)
- Vibrationsværdi a_hv målt iht. EN 12096, styrehåndtag: 7,90 m/s²
RM 2.0 RC
K-værdien for støjniveauet ligger på 2 dB(A). K-værdien for lydeffektniveauet ligger på 2,1 dB(A). K-værdien for vibrationsværdierne ligger på 2,20 m/s².
- Støjniveauet L _pA målt iht. 2006/42/EC: 79 dB(A)
- Lydeffektniveauet L _wA målt iht. 2000/14/EC: 91,3 dB(A)
- Vibrationsværdi a_hv målt iht. EN 12096, styrehåndtag: 4,40 m/s²
Se oplysninger om overholdelse af direktivet for arbejdsgivere om udsættelse for vibrationer 2002/44/EC på www.stihl.com/vib.
19.4 REACH
REACH betegner en EF-forordning til registrering, vurdering og godkendelse af kemikalier.
Informationer om overholdelse af REACH-forordningen kan findes på www.stihl.com/reach.
Reservedele og tilbehør fra andre producenter kan ikke vurderes af STIHL med hensyn til påli-delighed og sikkerhed samt egnethed på trods af løbende markedsovervågning, og STIHL kan heller ikke give garanti for deres anvendelse.
Firmaet STIHL påtager sig intet ansvar for tings- og personskader, som er opstået på grund af anvendelse af ikke-godkendte monterings- eller reservedele.
- Kniv: 6357 702 0102
- Knivbolt: 9008 319 9028
- Skive: 0000 702 6600
21 Bortskaffelse
21.1 Bortskaffelse af plæneklipperen
Få oplysninger om bortskaffelse hos en STIHL-forhandler.
Bortskaf plæneklipper, kniv, benzin, motorolie, tilbehør og emballage forskriftsmæssigt og miljøvenligt.
erklærer, at vi har det fulde ansvar for, at
– Konstruktion: Plæneklipper
- Fabrikat: STIHL
- Type: RM 2.1 R, RM 2.0 RC
Serienummer:
-6357
opfylder de relevante bestemmelser i direktiverne 2000/14/EC, 2006/42/EC, 2014/30/EU og 2011/65/EU og er udviklet og fremstillet i overensstemmelse med de gældende udgaver af følgende standarder: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.
Navn og adresse på pågældende myndighed:
TÜV Rheinland LGA Products GmbH
Tillystraße 2
D-90431 Nürnberg
For at finde det målte og garanterede lydeffektniveau er man gået frem efter direktiv 2000/14/EC, bilag VIII.
Målt lydeffektniveau:
- RM 2.1 R: 91 dB(A)
- RM 2.0 RC: 91,3 dB(A)
Garanteret lydeffektniveau: - RM 2.1 R: 92 dB(A)
- RM 2.0 RC: 93 dB(A)
De tekniske dokumenter opbevares i afdelingen for produktgodkendelse hos STIHL Tirol GmbH.
Produktionsåret og maskinnummeret står på plæneklipperen.
A-Langkampfen, 02.01.2020
STIHL Tirol GmbH
e.b. M. Tivca
Matthias Fleischer, Sektionsleder for forskning og udvikling
finnewmann pm e.b.
Sven Zimmermann, Sektionsleder for kvalitet
■ Merknaden henviser til farer som føre til alvorlige personskader eller døden.
■ Merknaden henviser til farer som kan føre til alvorlige personskader eller døden.
■ Merknaden henviser til farer som kan føre til materielle skader.
Dette symbolet henviser til et kapittel i denne bruksanvisningen.
3 Oversikt
3.1 Gressklipper
Følg alle sikkerhetsanvisninger og forholdsregler.
Ikke berør kniven mens den roterer.
Overhold sikkerhetsavstanden.
– Gressklipperen er ren.
- Betjeningselementene fungerer og har ikke blitt endret på.
- Det er montert originalt tilbehør fra STIHL på gressklipperen.
- Fjærbelastede mekanismer er i uskadet og fungerende stand.
- Motoren stopper när koblingsbøylen for klipping slippes opp.
▲ ADVARSEL
- Ikke berør kniven mens den roterer.
▶ Hvis kniven blokkeres av en gjenstand: Slå av motoren. Først när dette er gjort, fjerner du gjenstanden.
■ Barn har ikke kunnskap om og kan ikke vur- dere farer knyttet til gressklipperen. Barn kan få alvorlige personskader.
Kniven får ikke rotere.
Kniven får ikke rotere.
Forutsetninger for et godt bioklippresultat:
- Hyppighet: Minst 2 ganger i uken om våren (hovedvekstperioden) og 1 gang i uken om sommeren og høsten.
- Klipp helst plenen när den er tørr.
- Sørg for at klippekniven er godt slipt.
- Velg en lav fremdriftshastighet.
- Varier klipperetningen og vær oppmerksom på overlappende klippebaner.
- Klipp alltid i flere trinn hvis gresset er veldig høyt.
STIHL anbefaler at du får kniven slipt og avbalansert hos en STIHL forhandler.
ADVARSEL
- RM 2.1 R: 2,1 kW (2,8 hk) ved 2800 o/min
- RM 2.0 RC: 2,2 kW (3,0 hk) ved 2800 o/min
Turtall:
STIHL Disse symbolene identifiserer STIHL reservedeler og originalt STIHL tilbehør.
Det garanterte lydeffektnivået er målt i henhold til direktiv 2000/14/EC, vedlegg VIII.
Målt lydeffektnivå:
- RM 2.1 R: 91 dB(A)
- RM 2.0 RC: 91,3 dB(A)
Garantert lydeffektnivå: - RM 2.1 R: 92 dB(A)
- RM 2.0 RC: 93 dB(A
