BRUGSANVISNING RM 448 TC STIHL

145 - 162 Betjeningsvejledning

162 - 179 Bruksanvisning

4 Säkerhetsanvisningar

4.1 Varningssymboler

2 Oplysninger om denne brugsvejledning..145

3 Oversigt....146

4 Sikkerhedshenvisninger....147

5 Klargøring af plæneklipperen....152

6 Samling af plæneklipperen.... 153

7 Påfyld benzin på plæneklipperen......154

8 Indstilling af plæneklipperen til brugeren 154

9 Start og standsning af motor....155

10 Kontrol af plæneklipperen.... 156

11 Brug af plæneklipperen....156

12 Efter arbejdet.... 157

13 Transport....157

14 Opbevaring.... 158

15 Rengøring.... 158

16 Vedligeholdelse....159

17 Reparation.... 159

18 Afhjælpning af fejl.... 160

Vi er glade for, at du har valgt STIHL. Vi udvikler og producerer vores produkter i topkvalitet efter vores kunders behov. Dermed kan vi fremstille produkter med høj pålidelighed, selv ved ekstrem belastning.

STIHL står også for topkvalitet, når det drejer sig om service. Vores fagpersonale garanterer kompetent rådgivning og instruktion samt omfattende teknisk hjælp.

STIHL vedkender sig udtrykkeligt en bæredygtig og ansvarsfuld omgang med naturen. Denne brugsanvisning har til formål at hjælpe dig med at anvende dit STIHL-produkt med en lang leve-tid på en sikker og miljøvenlig måde.

Vi takker for din tillid og håber, at du får stor glæde af dit STIHL-produkt.

Nikolas Stihl

VIGTIGT! SKAL LÆSES F∅R BRUG OG OPBE-VARES.

2 Oplysninger om denne brugsvejledning

2.1 Gældende dokumenter

Denne betjeningsvejledning er producentens originale betjeningsvejledning i henhold til EF-direktivet 2006/42/EC.

De lokale sikkerhedsforskrifter gælder.

- Sørg for at læse, forstå og gemme følgende dokumenter sammen med betjeningsvejledningen:

• Betjeningsvejledning motor STIHL EVC 200.3 C
• Betjeningsvejledning motor STIHL EVC 300.0

dansk 3 Oversigt

2.2 Markering af adverselshenvisninger i teksten

FARE

■ Henvisningen gør opmærksom på farer, som medfører alvorlige kvæstelser eller død.
- De nævnte foranstaltninger kan medføre alvorlige kvæstelser eller død.

ADVARSEL

■ Henvisningen henviser til farer, som kan medføre alvorlige kvæstelser eller død.
- De nævnte foranstaltninger kan medføre alvorlige kvæstelser eller død.

BEMAERK

■ Henvisningen henviser til farer, som kan medføre materielle skader.
- De nævnte foranstaltninger kan forhindre materielle skader.

2.3 Symboler i teksten

Dette symbol henviser til et kapitel i denne brugsvejledning.

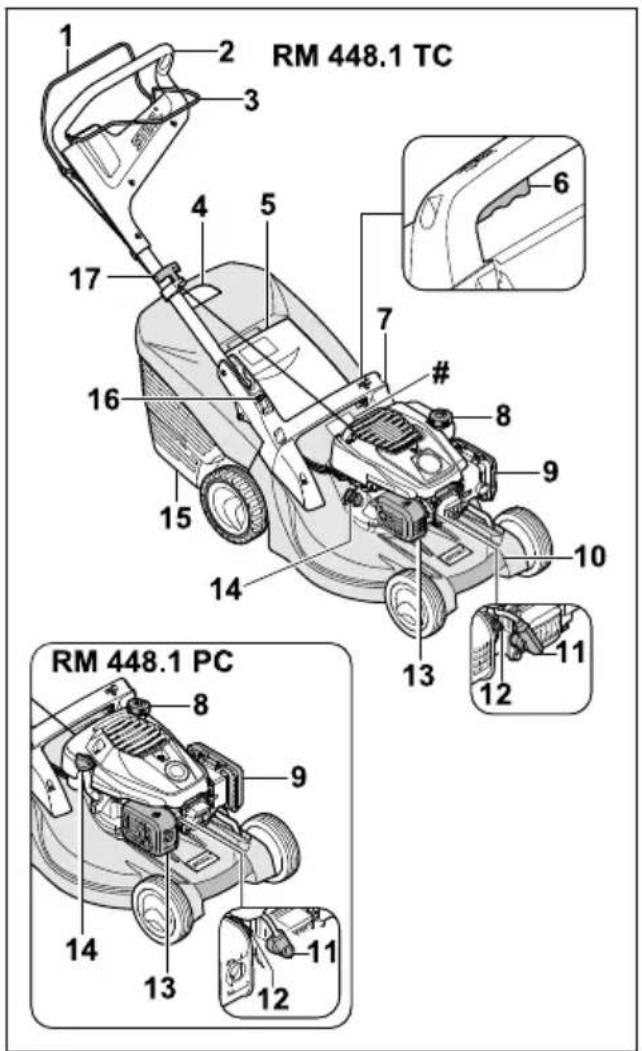

3 Oversigt

3.1 Plæneklipper

RM 448.1 TC RM 448.1 PC

1 Kontaktbøjle til græsslåning
Kontaktbøjlen til græsslåning anvendes til start og standsning af motoren.
2 Styrehåndtag
Styrehåndtaget anvendes til at holde, bevæge og transportere plæneklipperen.

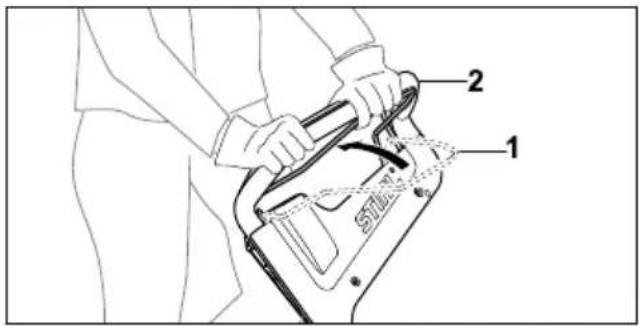

3 Kontaktbøjle til fremdrift
Kontaktbøjlen til fremdrift kobler fremdriften til og fra.

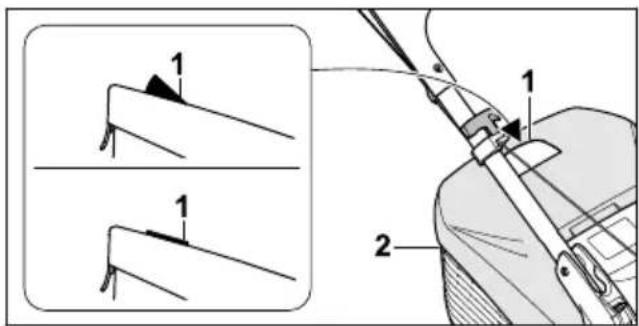

4 Niveaumåler
Niveaumåleren viser fyldningen af græsop- samlingskurven.
5 Udkastningsklap
Udkastningsklappen lukker udkastningskanalen.
6 Arm

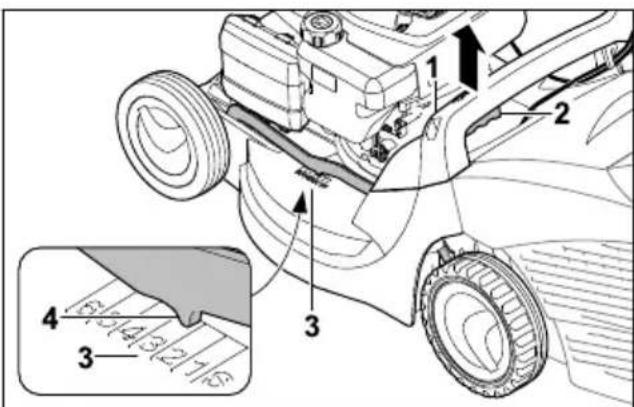

Armen bruges til indstilling af klippehøjden.

4 Sikkerhedshenvisninger dansk

7 Håndtag

Håndtaget bruges til at holde plæneklipperen ved indstilling af klippehøjden og til at transportere plæneklipperen.

8 Benzindæksel

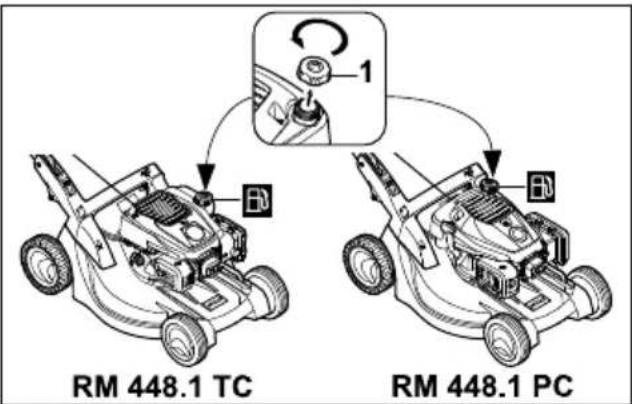

Benzindækslet lukker påfyldningsåbningen til benzin.

9 Filterdæksel

Filterdækslet afdækker luftfilteret.

10 Transporthåndtag

Transporthåndtaget bruges til at transportere plæneklipperen med.

11 Tændrørshætte

Tændrørshætten forbinder tændkablet med tændrøret.

12 Tændrør

Tændrøret antænder benzin-luft-blandingen i motoren.

13 Lyddæmper

Lyddæmperen reducerer plæneklipperens lydemission.

14 Oliedæksel

Oliedækslet lukker påfyldningsåbningen til motorolie.

15 Græsopsamlingskurv

Græsopsamlingskurven opsamler det afklippede græs.

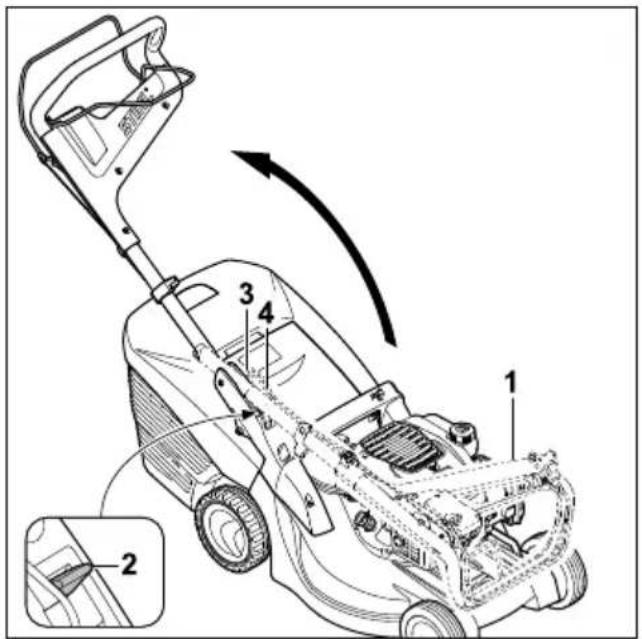

16 Arm

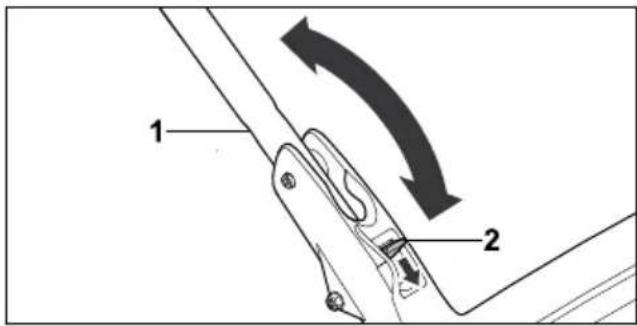

Armen bruges til indstilling og til at klappe styrehåndtaget om med.

17 Starthåndtag

Starthåndtaget anvendes til start af motoren.

# Mærkeplade med maskinnummer

3.2 Symboler

Symbolerne kan sidde på plæneklipperen, og de betyder følgende:

LWA

Garanteret lydeffektniveau i henhold til direktiv 2000/14/EC i dB(A) med henblik på at sammenligne forskellige produkters støjemissioner.

Dette symbol henviser til benzindækslet.

Dette symbol henviser til oliedækslet.

Start motoren.

Stands motoren.

4 Sikkerhedshenvisninger

4.1 Advarselssymboler

Advarselssymbolerne på plæneklipperen betyder følgende:

Følg alle sikkerhedshenvisninger og de dermed forbundne foranstaltninger.

Sørg for at læse, forstå og gemme betjeningsvejledningen.

Følg sikkerhedsanvisningerne vedrørende genstande, der slynges op i luften, og de dermed forbundne foranstaltninger.

Undlad at berøre en roterende kniv.

Træk tændrørshætten ud under transport, opbevaring, vedligeholdelse eller reparation.

Overhold sikkerhedsafstanden.

4.2 Bestemmelsesmæssig anvendelse

Plæneklipperne STIHL RM 448 TC og STIHL RM 448 PC er beregnet til slåning af græs.

▲ ADVARSEL

■ Hvis plæneklipperen ikke anvendes i overensstemmelse med den bestemmelsesmæssige anvendelse, kan der ske alvorlig personskade med kvæstelse eller dødsfald, og der kan ske materielle skader.

- Anvend plæneklipperen som beskrevet i denne betjeningsvejledning eller i betjeningsvejledningen til motoren.

4.3 Krav til brugeren

▲ ADVARSEL

■ Brugere, der ikke er blevet instrueret i brugen, kan ikke forstå eller vurdere farerne ved plæneklipperen. Brugeren eller andre personer kan komme alvorligt til skade eller blive dræbt.

- Sørg for at læse, forstå og gemme betjeningsvejledningen.

Hvis plæneklipperen gives videre til en anden person: Sørg for at videregive betjeningsvejledningen til plæneklipperen og motoren.
- Sørg for, at brugeren opfylder følgende krav:

• Brugeren er udhvilet.
• Brugeren er fysisk, sensorisk og mentalt i stand til at betjene og arbejde med plæneklipperen. Hvis brugerens fysiske, sensoriske eller mentale evner er ned-satte, må brugeren kun arbejde med plænelufteren under opsyn eller efter anvisninger fra en ansvarlig person.
• Brugeren kan forstå og vurdere farerne ved plæneklipperen.
• Brugeren er bevidst om, at han eller hun er ansvarlig for uheld og skader.
• Brugeren er myndig, eller brugeren er under uddannelse i henhold til de nationale regler og under opsyn.
• Brugeren er blevet instrueret af en STIHL-forhandler eller en fagmand, før han eller hun tager plæneklipperen i brug for første gang.
• Brugeren er ikke påvirket af alkohol, medicin eller stoffer.

▶ Ved tvivlsspørgsmål: Kontakt en STIHL-for-handler.

4.4 Beklædning og udstyr

▲ ADVARSEL

■ Der er risiko for, at genstande kan blive slynget op i luften med høj hastighed under arbejdet. Brugeren kan komme til skade.
▶ Bær lange bukser i et kraftigt materiale.
■ Der opstår larm under arbejdet. Larm kan skade hørelsen.
▶ Brug høreværn.
■ Under arbejdet kan der blive hvirvlet støv op. Indånding af støv kan udgøre en sundhedsfare og udløse allergiske reaktioner.
- Hvis der hvirvles støv op: Bær støvbeskyttelse.

■ Uegnede beklædningsgenstande kan blive viklet ind i træ, buskads og i plæneklipperen. Brugere, der ikke bærer egnet tøj, kan komme alvorligt til skade.

▶ Bær tætsiddende tøj.
▶ Tag tørklæder og smykker af.

■ Under rengøring, vedligeholdelse eller transport kan brugeren risikere at komme i kontakt med kniven. Brugeren kan komme til skade.

▶ Bær arbejdshandsker i et kraftigt materiale.
- Brug solide, lukkede sko med kraftige såler.

■ Hvis brugeren går med uegnet fodtøj, kan han eller hun risikere at glide. Brugeren kan komme til skade.
■ Under slibning af knivene kan der blive slynget materialerester væk. Brugeren kan komme til skade.

Bær beskyttelsesbriller, der sidder godt til. Køb egnede beskyttelsesbriller, der overholder standarden EN 166 eller er godkendt og mærket iht. nationale forskrifter.

▶ Bær arbejdshandsker i et kraftigt materiale.

4.5 Arbejdsområde og omgivelser

▲ ADVARSEL

■ Uvedkommende, børn og dyr kan ikke se og vurdere farerne i forbindelse med plæneklipperen og genstande, der slynges op i luften. Uvedkommende, børn og dyr kan komme alvorligt til skade, og der kan ske materielle skader.

Der må ikke være uvedkommende, børn og dyr i arbejdsområdet.

▶ Hold afstand til genstande.
▶ Lad ikke plæneklipperen stå uden opsyn.
- Sørg for, at børn ikke kan komme til at lege med plæneklipperen.

■ Når motoren kører, strømmer der meget varme udstødningsgasser ud af lyddæmperen. Meget varme udstødningsgasser kan antænde letantændelige materialer og udløse brande.

- Sørg for, at udstødningsgasserne ikke strømmer direkte ud på letantændelige materialer.

4.6 Sikker tilstand

4.6.1 Plæneklipper

Plæneklipperen er i sikkerhedsmæssig korrekt tilstand, når følgende betingelser er opfyldt:

• Plæneklipperen er ubeskadiget.
• Der strømmer ikke benzin ud af plæneklipperen.
• Benzindækslet er lukket.

4 Sikkerhedshenvisninger dansk

• Der strømmer ikke motorolie ud af plæneklipperen.
• Oliedækslet er lukket.
• Plæneklipperen er ren.
• Betjeningselementerne fungerer og er uændrede.
• Hvis græsset slås, og det afklippede græs skal samles i græsopsamlingskurven: Græsopsamlingskurven er sat korrekt på.
• Hvis græsset slås, og det afklippede græs skal kastes bagud: Græsopsamlingskurven er taget af, og udkastningsklappen er lukket.
• Kniven er monteret korrekt.
• Der er påmonteret originalt STIHL tilbehør på denne plæneklipper.
• Tilbehøret er monteret korrekt.
• Fjederbelastede mekanismer er ubeskadigede og fungerer.
• Motoren slukker, när kontaktbøjlen til græsslåning slippes.

▲ ADVARSEL

■ I ikke-sikkerhedsmæssig korrekt tilstand fungerer komponenterne ikke længere korrekt, sikkerhedsanordningerne deaktiveres, og der strømmer benzin ud. Der er risiko for alvorlige kvæstelser eller dødsfald.

• Sørg for at arbejde med en ubeskadiget plæneklipper.
  Hvis der strømmer benzin ud af plæneklipperen: Undlad at arbejde med plæneklipperen, og kontakt en STIHL forhandler.
  ▶ Luk benzindækslet.
  Hvis der strømmer motorolie ud af plæneklipperen: Undlad at arbejde med plæneklipperen, og kontakt en STIHL forhandler.

▶ Luk oliedækslet.

▶ Hvis plæneklipperen er snavset: Rengør plæneklipperen.

▶ Undlad at foretage indgreb i plæneklipperen og dens sikkerhedssystemer.

Der må ikke foretages indgreb i plæneklipperen, som ændrer motorens effekt eller omdrejningstal.

▶ Hvis betjeningselementerne ikke fungerer: Undlad at arbejde med plæneklipperen.

▶ Fjederbelastede mekanismer kan afgive lagret energi.

Hvis græsset slås, og det afklippede græs skal samles i græsopsamlingskurven: Sæt græsopsamlingskurven på som beskrevet i denne betjeningsvejledning.

- Monter originalt STIHL tilbehør på denne plæneklipper.

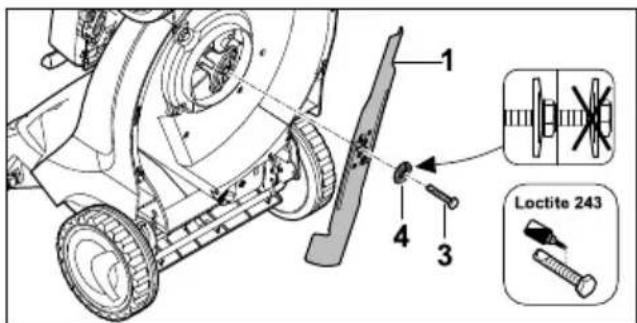

- Monter kniven som beskrevet i denne betjeningsvejledning.

• Monter tilbehøret som beskrevet i denne betjeningsvejledning eller i betjeningsvejledningen til tilbehøret.
• Stik aldrig genstande ind i åbningerne på plæneklipperen.
• Udskift slidte eller beskadigede henvisningsskilte.
• Ved tvivlsspørgsmål: Kontakt en STIHL forhandler.

4.6.2 Kniv

Kniven er i sikkerhedsmæssig korrekt tilstand, hvis følgende betingelser er opfyldt:

- Kniven er ikke deform.

- Kniven er monteret korrekt.

- Kniven er slebet korrekt.

- Kniven er uden grater.

- Kniven er afbalanceret korrekt.

■ Når plæneklipperen ikke er i sikkerhedsmæssig korrekt tilstand, kan dele af kniven løsne sig og blive slynget bort. Der er risiko for alvorlig personskade.

• Sørg for at arbejde med en ubeskadiget kniv og ubeskadigede monteringsdele.
  ▶ Monter kniven korrekt.
  ▶ Slib kniven korrekt.
  ▶ Hvis minimumstykkelsen eller -bredden er underskredet: Udskift kniven.
• Få en STIHL-forhandler til at afbalancere kniven.
  ▶ Ved tvivlsspørgsmål: Kontakt en STIHL-for-handler.

Det anvendte brændstof til denne plæneklipper er benzin. Benzin er meget let antændeligt: Hvis benzin kommer i kontakt med åben ild eller varme genstande, kan det udløse brand eller eksplosion. Der er risiko for alvorlige kvæstelser eller dødsfald og materielle skader.

▶ Beskyt benzin mod varme og ild.
▶ Sørg for ikke at spilde benzin.
Hvis der er spildt benzin: Tør benzin op med en klud, og prøv først at starte motoren, når alle dele af plæneklipperen er tørre.
▶ Undlad at ryge.

▶ Tank ikke op i nærheden af ild.
- Stop motoren, og lad den køle af før tankningen.
▶ Hvis tanken skal tømmes: Tøm tanken i det fri.
- Start motoren mindst 3 m fra optankningsstedet.
- Opbevar aldrig plæneklipperen indendørs med benzin i tanken.

■ Det kan være sundhedsskadeligt for mennesker at indånde benzindampe.

- Plæneklipperen bliver varm under arbejdet. Benzinen udvider sig, og der kan opstå overtryk i benzintanken. Når benzindækslet åbnes, kan der sprøjte benzin ud. Benzin, der sprøjter ud, kan antændes. Brugeren kan blive alvorligt kvæstet.

- Lad først plæneklippere køle af, og åbn derefter benzindækslet.

■ Beklædning, der kommer i kontakt med benzin, er meget letantændelig. Der er risiko for alvorlige kvæstelser eller dødsfald og materielle skader.

▶ Hvis beklædning kommer i kontakt med benzin: Skift beklædning.

■ Benzin kan være miljøskadelig.

▶ Sørg for ikke at spilde benzin.
- Benzin skal bortskaffes forskriftsmæssigt og miljørigtigt.

■ Hvis benzin kommer i kontakt med huden eller øjnene, kan der forekomme hud- og øjenirritation.

▶ Undgå kontakt med benzin.
▶ Ved kontakt med huden: Vask de berørte hudpartier med rigelige mængder vand og sæbe.
▶ Ved kontakt med øjnene: Skyl øjnene i mindst 15 minutter med rigelige mængder vand, og søg læge.

- Plæneklipperens tændingssystem genererer gnister. Gnister kan komme ud i det fri og udløse brande og eksplosioner i letantændelige eller eksplosive omgivelser. Der er risiko for alvorlige kvæstelser eller dødsfald og materielle skader.

• Anvend tændrør, der er beskrevet i betjeningsvejledningen til motoren.
• Skru tændrøret i, og stram det fast til.
• Tryk tændrørshætten fast på.

■ Hvis der påfyldes benzin på plæneklipperen, der er uegnet til motoren, kan plæneklipperen blive beskadiget.

- Anvend frisk blyfri kvalitetsbenzin.

- Følg anvisningerne i betjeningsvejledningen til motoren.

4.8 Arbejde

▲ ADVARSEL

■ Hvis brugeren ikke starter motoren korrekt, kan han/hun miste kontrollen over plæneklipperen. Brugeren kan blive alvorligt kvæstet.

- Start motoren som beskrevet i denne betjeningsvejledning.

■ Brugeren kan i bestemte situationer ikke længere arbejde koncentreret. Brugeren kan snuble, falde og komme alvorligt til skade.

▶ Arbejd roligt og velovervejet.
▶ Slå kun græsset ved god sigtbarhed. Undlad at arbejde med plæneklipperen, hvis lysforholdene og sigtbarheden er dårlige.
▶ Betjen plæneklipperen alene.

▶ Undlad at vippe plæneklipperen.

▶ Stå på jorden, när du arbejder, og sørg for at holde balancen.

▶ Hvis du mærker, at du begynder at blive træt: Hold en pause.

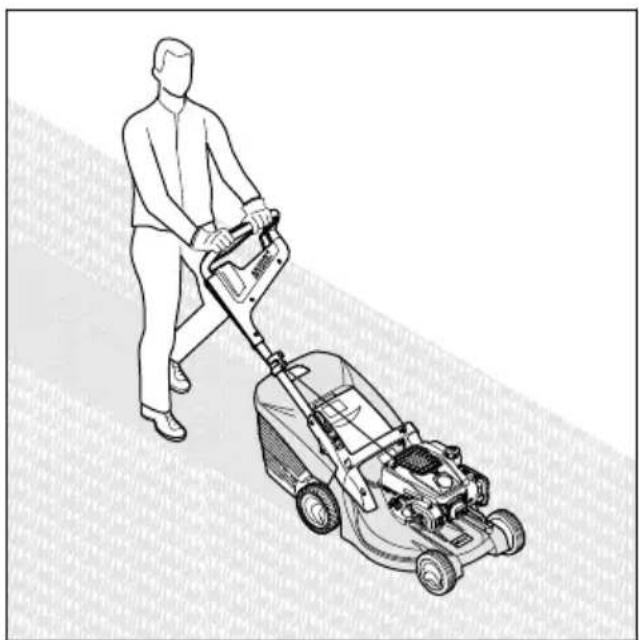

▶ Hvis du slår græs på en skråning: Slå græsset på tværs af skråningen.

- Arbejd ikke på skråninger med en hældning på mere end 25° (46,6 %).

- Anvend plæneklipperen særligt forsigtigt, når du arbejder i nærheden af skråninger, terrænkanter, grøfter, lossepladser og diger og dæmninger.

- Planlæg arbejdstiderne således, at større belastninger i længere tid undgås.

■ Der udvikles udstødningsgasser, när motoren kører. Det kan være sundhedsskadeligt for mennesker at indånde udstødningsgasserne.

• Sørg for ikke at indånde udstødningsgasser.
• Sørg for at arbejde med plæneklipperen på steder med frisk luft.
  ▶ I tilfælde af kvalme, hovedpine, synsforstyrrelser, høreforstyrrelser eller svimmelhed: Afslut arbejdet, og søg læge.

Når brugeren bærer høreværn, og motoren kører, er brugerens evne til at registrere og bedømme støj begrænset.

▶ Arbejd roligt og velovervejet.

- Plæneklipperen er udstyret med en motorstopanordning.

▶ Motoren og kniven standser inden for 3 sekunder, när kontaktbøjlen til græsslåning slippes.

■ Brugeren kan skære sig på den roterende kniv. Brugeren kan blive alvorligt kvæstet.

- Træk tændrørshætten af.

- Undlad at berøre en roterende kniv. - Hvis kniven blokeres af en genstand: Stands motoren. Fjern først derefter genstanden.

■ Hvis der arbejdes uden fremdrift, kan fremdriften startes utilsigtet og plæneklipperen sætte sig i bevægelse. Der er risiko for alvorlig personskade og materielle skader.

- Sørg for kun at anvende kontaktbøjlen til fremdrift, när fremdriften skal slås til.

■ Hvis plæneklipperen ændrer sig eller reagerer anderledes, end den plejer, under arbejdet, er den muligvis i en ikke-sikkerhedsmæssig korrekt tilstand. Der er risiko for alvorlig person-skade og materielle skader.

- Afslut arbejdet, og kontakt en STIHL forhandler.

■ Der kan forekomme vibrationer fra plæneklipperen under arbejdet.

▶ Bær arbejdshandsker.

▶ Hold pauser.

- Hvis du oplever tegn på dårligt blodomløb: Søg læge.

■ Kontrollér arbejdsområdet, og vær opmærksom på forhindringer. Hvis kniven rammer en fremmed genstand under arbejdet, kan genstanden eller dele af den blive slynget op i luften med høj hastighed. Der er risiko for personskade og materielle skader.

Fjern fremmede genstande som sten, pinde, stältråd, legetøj eller andre fremmedlegemer fra arbejdsområdet. Markér skjulte genstande, der ikke kan fjernes.

- Når kontaktbøjlen til græsslåning slippes, fortsætter kniven med at rotere i et lille stykke tid. Der er risiko for alvorlig personskade.

▶ Vent, indtil kniven ikke længere rote-rer.

- Hægt først græsopsamlingskurven af, när kniven ikke længere roterer.

■ Hvis den roterende kniv rammer en hård genstand, kan der opstå gnister. Gnister kan udløse brande i letantændelige omgivelser. Der er risiko for alvorlige kvæstelser eller dødsfald og materielle skader.

- Undlad at arbejde i letantændelige omgivelser.

■ Hvis plæneklipperen stilles på en skrånende flade, kan den utilsigtet rulle væk. Der er risiko for personskade og materielle skader.

- Slip altid kun plæneklipperen, når den står på en plan flade og ikke af sig selv kan rulle væk.

■ Hvis der fastgøres genstande på styrehåndtaget, kan plæneklipperen vælte på grund af den ekstra vægt. Der er risiko for personskade og materielle skader.

- Fastgør ikke genstande på styrehåndtaget.

▲ FARE

■ Ved arbejde i nærheden af spændingsførende ledninger kan kniven komme i kontakt med de spændingsførende ledninger og beskadige disse. Brugeren kan blive alvorligt kvæstet eller dræbt.

- Undlad at arbejde i nærheden af spændingsførende ledninger.

■ Hvis der arbejdes i tordenvejr, kan brugeren blive ramt af lyn. Brugeren kan blive alvorligt kvæstet eller dræbt.

▶ Hvis det er tordenvejr: Undlad at arbejde.

■ Hvis der arbejdes i regnvejr, kan brugeren risikere at glide. Brugeren kan blive alvorligt kvæstet eller dræbt.

▶ Hvis det regner: Undlad at arbejde.

4.9 Transport

▲ ADVARSEL

■ Under transporten kan plæneklipperen vælte eller skride. Der er risiko for personskade og materielle skader.

- Stands motoren.

▶ Vent, indtil kniven ikke længere roterer.

- Træk tændrørshætten af.

- Sørg for at sikre plæneklipperen med spændeseler, remme eller et net på en egnet læsseflade, så den ikke kan vælte og skride.

- Når motoren har været i gang, kan lyddæmperen og motoren være meget varme. Brugeren kan brænde sig under transporten.

▶ Skub plæneklipperen.

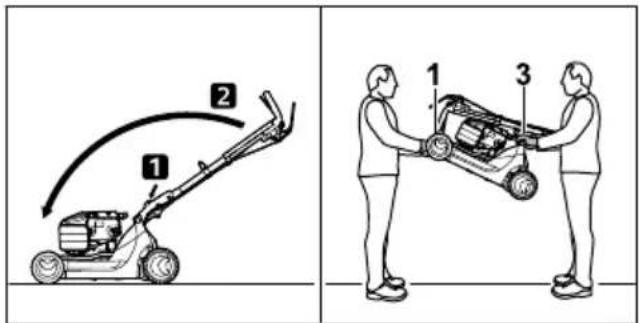

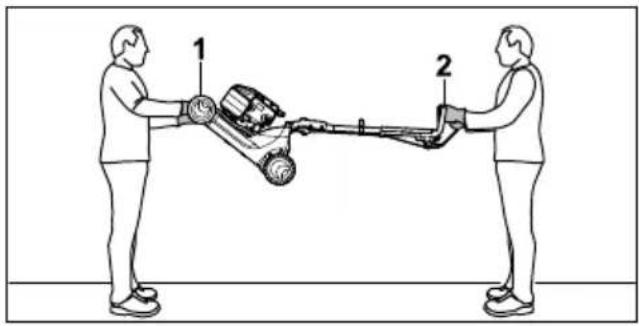

■ Plæneklipperen er tung. Hvis brugeren forsøger at bære plæneklipperen alene, kan vedkommende komme til skade.

▶ Bær arbejdshandsker.

▶ Vær altid to om at bære plæneklipperen.

■ Der kan løbe benzin ud under transporten, hvilket kan forårsage forurening og skader.

dansk 5 Klargøring af plæneklipperen

▶ Skub plæneklipperen.
▶ Transporter maskinen uden benzin.

4.10 Opbevaring

▲ ADVARSEL

■ Børn kan ikke forstå og vurdere farerne i forbindelse med plæneklipperen. Børn kan blive alvorligt kvæstet.

• Stands motoren.
• Opbevar plæneklipperen utilgængeligt for børn.

■ Fugt kan gøre, at metalkomponenter ruster. Plæneklipperen kan blive beskadiget.

- Opbevar plæneklipperen et rent og tørt sted.

■ Hvis plæneklipperen opbevares på en skrånende flade, kan den utilsigtet rulle væk. Der er risiko for personskade og materielle skader.

- Opbevar altid plæneklipperen på en plan flade.

■ Hvis motoren kører under rengøring, vedligeholdelse eller reparation, kan der ske alvorlig personskade og materielle skader.

- Stands motoren.

- Vent, indtil kniven ikke længere roterer.

- Træk tændrørshætten af.

■ Hvis motoren kører under rengøring, vedligeholdelse eller reparation, kan fremdriften starte utilsigtet. Der er risiko for alvorlig personskade og materielle skader.

- Stands motoren.

- Træk tændrørshætten af.

- Når motoren har været i gang, kan lyddæmperen og motoren være meget varme. Der er risiko for forbrænding.

- Vent, indtil lyddæmperen og motoren er kølet af.

■ Skrappe rengøringsmidler, rengøring med en vandstråle eller med spidse genstande kan beskadige plæneklipperen eller kniven. Hvis plæneklipperen eller kniven ikke rengøres korrekt, fungerer komponenterne ikke længere

korrekt, og sikkerhedsanordningerne deaktive-res. Der er risiko for alvorlig personskade.

▶ Rengør plæneklipperen og kniven som beskrevet i denne betjeningsvejledning, 15.2.

■ Hvis plæneklipperen eller kniven ikke vedligeholdes eller repareres som beskrevet i denne betjeningsvejledning, fungerer komponenterne ikke længere korrekt, og sikkerhedsanordningerne deaktiveres. Der er risiko for alvorlige kvæstelser eller dødsfald.

▶ Udskift slidte eller beskadigede dele.
▶ Vedligehold eller reparer plæneklipperen som beskrevet i denne betjeningsvejledning.
▶ Vedligehold kniven som beskrevet i denne betjeningsvejledning.

■ Brugeren kan skære sig på skarpe skærekanter under rengøring, vedligeholdelse eller reparation af kniven. Brugeren kan komme til skade.

▶ Bær arbejdshandsker i et kraftigt materiale.

■ Kniven kan blive varm under slibningen. Bru- geren kan brænde sig.

▶ Vent, til kniven er kølet af.
▶ Bær arbejdshandsker i et kraftigt materiale.

5 Klargøring af plæneklippe- ren

5.1 Klargøring af plæneklipperen

Udfør altid følgende trin før påbegyndelse af arbejdet:

• Fjern emballagemateriale og transportlåse.
  ▶ Sørg for, at følgende komponenter er i sikkerhedsmæssig korrekt tilstand:

- Plæneklipperen, 04.6.1.

- Kniven, 4.6.2.

▶ Rengør plæneklipperen, 15.

- Kontrollér kniven, 10.2.

▶ Monter styrehåndtaget, 6.1.

▶ Påfyld motorolie, 0.3.

▶ Klap styrehåndtaget op, 18.1.

▶ Påfyld benzin på plæneklipperen, 07.

Hvis græsset slås, og det afklippede græs skal samles i græsopsamlingskurven: Sæt græsopsamlingskurven på, 16.2.2.

▶ Hvis græsset slås, og det afklippede græs skal kastes bagud: Hægt græsopsamlingskurven af, 6.2.3.

- Indstil klippehøjden, 11.2.

- Kontrollér betjeningselementerne, 10.1.

▶ Hvis trinnene ikke kan gennemføres: Undlad at bruge plæneklipperen, og kontakt en STIHL forhandler.

6 Samling af plæneklipperen dansk

6 Samling af plæneklipperen

6.1 Monter styrehåndtaget

• Stands motoren.
• Stil plæneklipperen på en plan flade.

▶ Før styrehåndtaget (2) ind i styrekonsollen (4).
- Skub skruen (5) ind igennem boringerne i styrekonsollen (4) og bøsningen i styrehåndtaget (2).
▶ Læg møtrikken (6) ind i udsparingen i styrekonsollen (4).
▶ Spænd skruen (5) fast til.

9 8 7 10

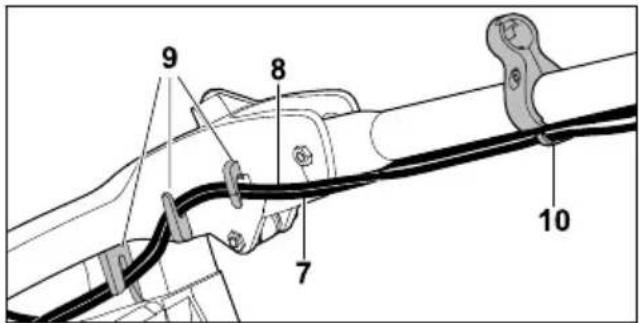

▶ Tryk kabeltrækkene (7 og 8) ind i holderne (9).
▶ Hægt kabeltrækkene (7 og 8) ind i kabeltrækholderen (10).

• Træk tændrørshætten af.

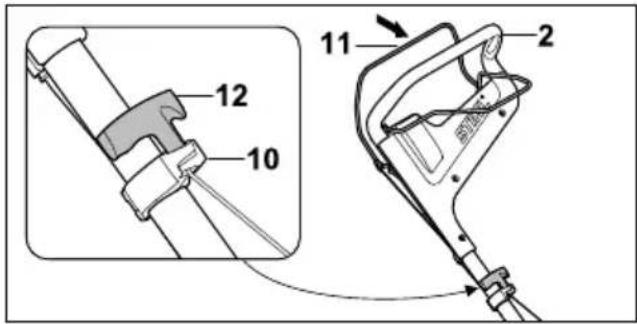

• Tryk kontaktbøjlen til græsslåning (11) hen mod styrehåndtaget (2), og hold den trykket ind.
• Træk langsomt starchåndtaget (12) i retning mod kabeltrækholderen (10).
• Sæt starchåndtaget (12) ind i kabeltrækholderen (10).
• Slip kontaktbøjlen til græsslåning (11).
  ▶ Sæt tændrørshætten på igen.

Styrehåndtaget skal ikke demonteres igen.

6.2 Samling, påsætning og aftagning af græsopsamlingskurven

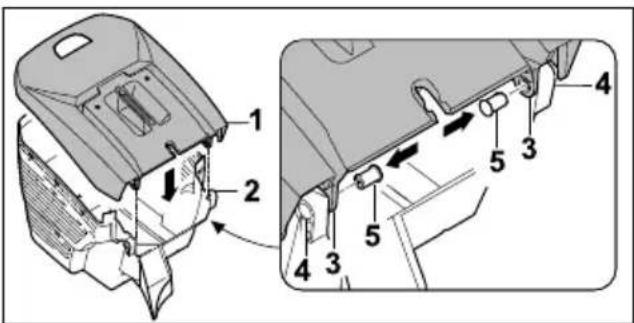

6.2.1 Saml græsopsamlingskurven

• Sæt græsopsamlingskurvens øverste del (1) på græsopsamlingskurvens nederste del (2). Åbningerne (3 og 4) skal flugte.
• Tryk bolten (5) gennem åbningerne (3 og 4) indefra.

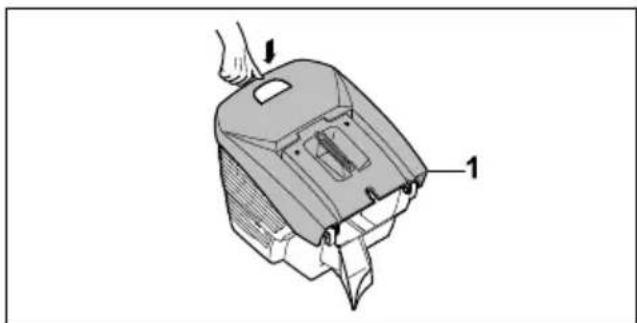

- Tryk græsopsamlingskurvens øverste del (1) ned.

Græsopsamlingskurvens øverste del (1) klikker på plads.

dansk 7 Påfyld benzin på plæneklipperen

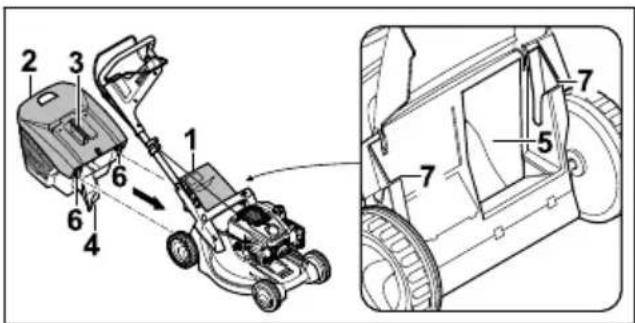

6.2.2 Sæt græsopsamlingskurven på

▶ Stands motoren.
- Stil plæneklipperen på en plan flade.

• Åbn og hold udkastningsklappen (1).
  Tag fat i græsopsamlingskurven (2) i håndtaget (3), hægt den i udkastningskanalen (5) med tappen (4) og i holderne (7) med krogene (6).
• Læg udkastningsklappen (1) på græsopsamlingskurven (2).

6.2.3 Tag græsopsamlingskurven af

• Stands motoren.
• Stil plæneklipperen på en plan flade.
• Åbn og hold udkastningsklappen.
  Tag græsopsamlingskurven af opefter i håndtaget.
  ▶ Luk udkastningsklappen.

6.3 Fyld motorolie på

Motorolien smører og køler motoren.

Specifikationerne for motorolien og påfyldningsmængden er anført i betjeningsvejledningen til motoren.

BEMAERK

■ Ved levering er der ikke påfyldt motorolie. Plæneklipperen kan blive beskadiget, hvis motoren startes uden eller med for lidt motorolie.
- Kontrollér motorolieniveauet før hver start, og påfyld om nødvendigt motorolie.
- Påfyld motorolie som beskrevet i betjeningsvejledningen til motoren.

7 Påfyld benzin på plæne- klipperen

7.1 Påfyld benzin på plæneklipperen

BEMAERK

■ Hvis der ikke påfyldes den korrekte benzin på plæneklipperen, kan den blive beskadiget.
▶ Se betjeningsvejledningen til motoren.

• Stands motoren.
• Stil plæneklipperen på en plan flade.
• Rengør området omkring benzindækslet med en fugtig klud.

RM 448.1 TC RM 448.1 PC

• Drej benzindækslet (1) mod uret, indtil det kan tages af.
  ▶ Tag benzindækslet af.
• Påfyld benzin op til maks. 15 mm fra kanten af benzintanken.
  ▶ Sæt benzindækslet på benzintanken.
• Drej benzindækslet med uret, og stram det fast til med hånden. Benzintanken er lukket.

8 Indstilling af plæneklippe- ren til brugeren

8.1 Klap styrehåndtaget op

▶ Stands motoren.
- Træk tændrørshætten af.
- Stil plæneklipperen på en plan flade.

▶ Løft styrehåndtaget (1).
▶ Tryk armen (2) nedad, og hold den.
- Klap styrehåndtaget (1) op, og sørg for, at kabeltrækkene (3 og 4) ikke kommer i klemme.
- Slip armen (2), og sørg for, at styrehåndtaget (1) går helt i indgreb.
Styrehåndtaget (1) er fast tilsluttet plæneklipperen.

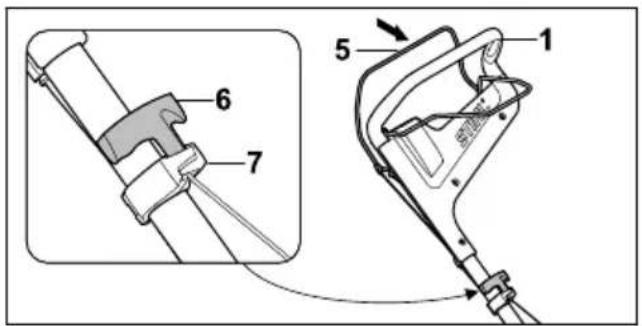

• Tryk kontaktbøjlen til græsslåning (5) hen mod styrehåndtaget (1), og hold den trykket ind.
• Træk langsomt starchåndtaget (6) i retning mod kabeltrækholderen (7).
  ▶ Sæt starchåndtaget (6) ind i kabeltrækholderen (7).
• Slip kontaktbøjlen til græsslåning (5).
  ▶ Sæt tændrørshætten på igen.

8.2 Indstil styrehåndtaget

• Stands motoren.
• Træk tændrørshætten af.
• Stil plæneklipperen på en plan flade.

▶ Hold i styrehåndtaget (1).
▶ Tryk armen (2) nedad, og hold den.
- Anbring styrehåndtaget (1) i den ønskede position.
- Slip armen (2), og sørg for, at styrehåndtaget igen går helt i indgreb.

8.3 Klap styrehåndtaget sammen

Styrehändtaget kan klappes sammen for at spare plads i forbindelse med transport eller opbevaring.

• Stands motoren.
• Træk tændrørshætten af.
• Stil plæneklipperen på en plan flade.
• Tryk kontaktbøjlen til græsslåning hen mod styrehåndtaget, og hold den trykket ind.
• Tag starchändtaget af kabeltrækholderen, og før det langsomt tilbage i retning mod motoren.
• Slip kontaktbøjlen til græsslåning.
• Hold fast i styrehåndtaget, og hold armen trykket ind.
• Klap styrehändtaget ned fremefter.

9 Start og standsning af motor

9.1 Start motoren

- Stil plæneklipperen på en plan flade.

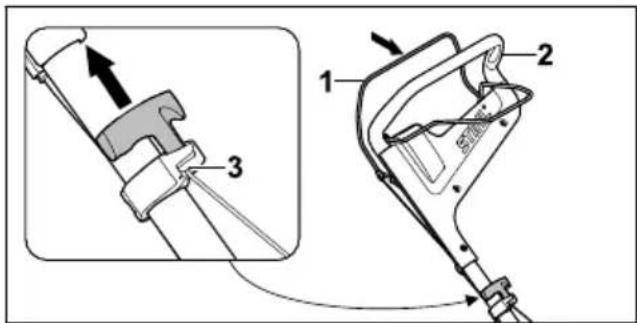

• Tryk kontaktbøjlen til græsslåning (1) hen mod styrehåndtaget (2) med venstre hånd, og hold den trykket ind.
• Træk langsomt starthåndtaget (3) ud med højre hånd, indtil der mærkes en modstand.
• Træk hurtigt starchändtaget (3) ud og før det tilbage, indtil motoren starter.

dansk 10 Kontrol af plæneklipperen

▶ Hvis motoren ikke starter: Se betjeningsvejledningen til motoren.

9.2 Stop motoren

• Stil plæneklipperen på en plan flade.
• Slip kontaktbøjlen til græsslåning. Motoren går ud.
  ▶ Forlad brugerpositionen.

10 Kontrol af plæneklipperen

10.1 Kontrollér betjeningselementerne

Kontaktbøjle til græsslåning og kontaktbøjle til fremdrift.

• Stands motoren.
• Træk kontaktbøjlen til græsslåning og kontaktbøjlen til fremdrift helt ud i retning af styrehåndtaget, og slip dem igen.
  Hvis kontaktbøjlen til græsslåning eller kontaktbøjlen til fremdrift går trægt eller ikke går tilbage til udgangspositionen: Undlad at bruge plæneklipperen, og kontakt en STIHL-forhandler.

Kontaktbøjlen til græsslåning eller kontaktbøjlen til fremdrift er defekt.

10.2 Kontrollér kniven

• Stands motoren.
• Træk tændrørshætten af.

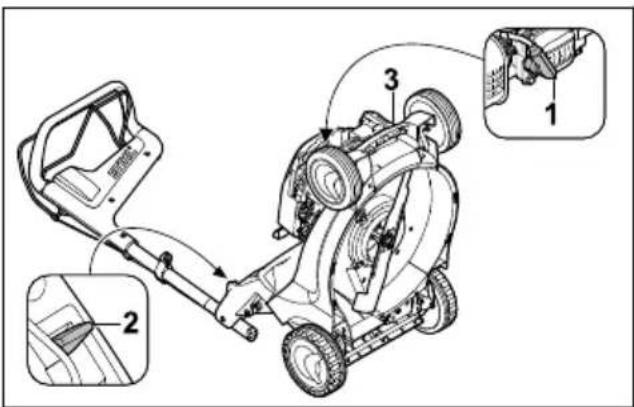

  ▶ Vip plæneklipperen op, 15.1.

▶ Hvis minimumstykkelsen eller -bredden er underskredet: Udskift kniven, 19.2.
▶ Hvis slibevinklen ikke er overholdt: Slib kniven, 19.2.
- Ved tvivlsspørgsmål: Kontakt en STIHL forhandler.

11 Brug af plæneklipperen

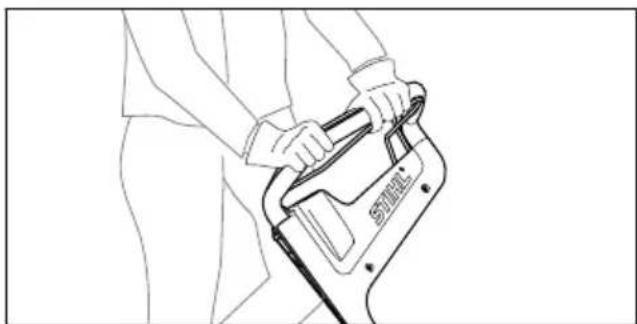

11.1 Sådan holdes og føres plæne- klipperen

- Hold fast i styrehåndtaget med begge hænder, så tommelfingrene omslutter styrehåndtaget.

11.2 Indstil klippehøjden

Der kan indstilles 6 klippehøjder:

Positionerne er angivet på plæneklipperen.

Indstil klippehøjden

▶ Hold plæneklipperen i håndtaget (1).
▶ Tryk armen (2) ned, og hold den.
- Stil plæneklipperen i den ønskede position ved at løfte og sænke den.
Den aktuelle klippehøjde kan aflæses på markeringen (4) på skærehøjdeskalaen (3).
▶ Slip armen (2).
Plæneklipperen går i indgreb.

11.3 Til- og frakobling af fremdriften

11.3.1 Tilkobl fremdriften

- Stil plæneklipperen på en plan flade.

▶ Start motoren.

- Træk kontaktbøjlen til fremdriften (1) helt ud i retning af styrehåndtaget (2), og hold den, så tommelfingeren omslutter styrehåndtaget. Plæneklipperen sætter langsomt i gang.

11.3.2 Sluk fremdriften

- Slip kontaktbøjlen til fremdrift.

▶ Vent, indtil plæneklipperen standser.

11.4 Græsslåning

• Hvis der arbejdes med fremdriften slået til: Kør plæneklipperen kontrolleret fremad.
  Hvis der arbejdes med fremdriften slået fra: Skub plæneklipperen fremad langsomt og kontrolleret.

11.5 Tøm græsopsamlingskurven

Den luftstrøm, der opstår, när kniven kører, får niveaumåleren (1) til at stige. Når græsopsamlingskurven er fuld, ophører luftstrømmen. Hvis luftstrømmen er for svag, falder niveaumåleren (1) tilbage til hviletilstand. Dette indikerer, at græsopsamlingskurven (2) skal tømmes.

Niveaumålerens (1) fulde funktion opnås kun ved en optimal luftstrøm. Ydre forhold som vådt, tæt eller højt græs, lav klippehøjde, tilsmudsning og lignende kan påvirke luftstrømmen og niveaumålerens (1) funktion.

▶ Hvis niveaumåleren (1) falder tilbage til hviletilstand: Tøm græsopsamlingskurven (2).
▶ Stands motoren.
▶ Hægt græsopsamlingskurven (2) af.

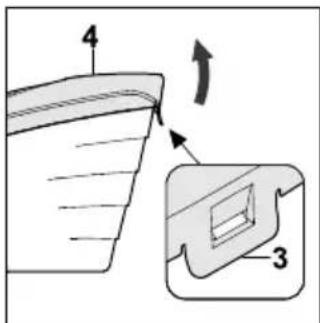

• Åbn låselasken (3).
• Klap græsopsamlingskurvens øverste del (4) op i håndtaget (5), og hold den.
• Hold i det nederste holdegreb (6) med den anden hånd.
  ▶ Tøm græsopsamlingskurven (2).
  ▶ Klap græsopsamlingskurven (2) i.
  ▶ Hægt græsopsamlingskurven (2) på.

12 Efter arbejdet

12.1 Efter arbejdet

▶ Stands motoren.
▶ Hvis plæneklipperen er våd: Lad plæneklipperen tørre.
▶ Rengør plæneklipperen.

13 Transport

13.1 Transporter plæneklipperen

• Stands motoren.
  Kniven må ikke rotere.
• Træk tændrørshætten af.

Skub plæneklipperen

- Skub plæneklipperen fremad langsomt og kontrolleret.

Bær plæneklipperen

▶ Bær arbejdshandsker i et kraftigt materiale.
▶ Hægt græsopsamlingskurven af.

▶ Hvis plæneklipperen bæres med udklappet styrehåndtag:

▶ Lad en person holde i transporthåndtaget (1) på plæneklipperen med begge hænder, og lad en anden person holde i styrehåndtaget (2) med begge hænder.

- Vær to personer om at løfte og bære plæneklipperen.

- Hvis plæneklipperen bæres med sammenklappet styrehåndtag:

- Klap styrehåndtaget sammen.

▶ Lad en person holde i transporthåndtaget (1) på plæneklipperen med begge hænder, og lad en anden person holde i håndtaget (3) med begge hænder.

- Vær to personer om at løfte og bære plæneklipperen.

Transporter plæneklipperen i et køretøj

- Sørg for at sikre plæneklipperen stående, så den hverken vælter eller kan flytte sig.

14 Opbevaring

14.1 Opbevar plæneklipperen

- Stands motoren, og lad den køle af.

- Træk tændrørshætten af.

- Opbevar plæneklipperen således, at følgende betingelser er opfyldt:

• Opbevar plæneklipperen utilgængeligt for børn.
• Plæneklipperen er ren og tør.
• Plæneklipperen kan ikke vælte.
• Plæneklipperen kan ikke rulle væk.

Hvis plæneklipperen opbevares i mere end 3 måneder:

▶ Kør benzintanken tom.

• Få en STIHL forhandler til at rense benzintanken.
• Skift motorolie i henhold til anvisningerne i betjeningsvejledningen til motoren.
• Skru tændrøret ud.

ADVARSEL

■ Hvis starthåndtaget trækkes ud, mens tændrørshætten er trukket af, kan der komme gnister ud i det fri. Gnister kan udløse brande og eksplosioner i letantændelige eller eksplosive omgivelser. Der er risiko for alvorlige kvæstelser eller dødsfald og materielle skader.

- Tændrørshætten skal holdes væk fra tændrørsåbningen.

• Træk starchåndtaget ud og før det tilbage flere gange.
• Skru tændrøret i, og stram det fast til.

15 Rengøring

15.1 Vip plæneklipperen op

▶ Kør benzintanken tom.
Motoren går ud.
- Stil plæneklipperen på en plan flade.
▶ Hægt græsopsamlingskurven af.
- Indstil klippehøjden til den højeste position, 11.2.
- Indstil styrehåndtaget i den laveste position, 8.2.

• Træk tændrørshætten (1) af.
• Tryk armen (2) ned med venstre hånd, og hold den.
• Hold plæneklipperen i transporthåndtaget (3) med højre hånd, og vip den op på bagkanten.

15.2 Rengør plæneklipperen

▶ Stands motoren.
▶ Lad plæneklipperen køle af.
- Træk tændrørshætten af.
▶ Rengør plæneklipperen med en fugtig klud.
▶ Rengør udluftningsåbningerne med en pensel.
▶ Vip plæneklipperen op.

16 Vedligeholdelse dansk

- Rengør området omkring kniven og selve kniven med træpind, en blød børste eller en fugtig klud.

16 Vedligeholdelse

16.1 Vedligeholdelsesintervaller:

Vedligeholdelsesintervallerne afhænger af omgivelses- og arbejdsbetingelserne. STIHL anbefaler følgende vedligeholdelsesintervaller:

Motor

▶ Vedligehold motoren i henhold til anvisningerne i betjeningsvejledningen til motoren.

Plæneklipper

- Få en STIHL-forhandler til at kontrollere plæneklipperen en gang om året.

16.2 Afmontering og montering af kniven

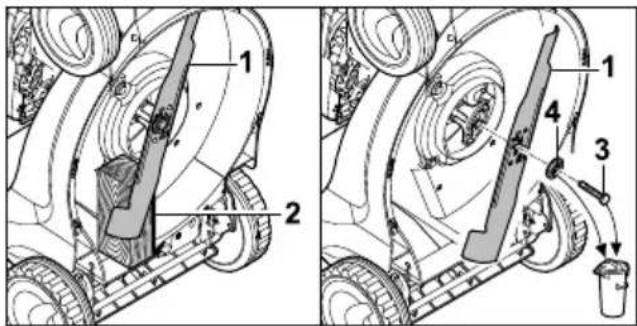

16.2.1 Afmonter kniven

▶ Stands motoren.
- Træk tændrørshætten af.
▶ Vip plæneklipperen op.

▶ Bloker kniven (1) med et stykke træ (2).
- Skru skruen (3) ud, og tag den af sammen med skiven (4).
▶ Tag kniven (1) af.
▶ Kassér skruen (3) og skiven (4).
Anvend en ny skrue og skive til montering af kniven (1).

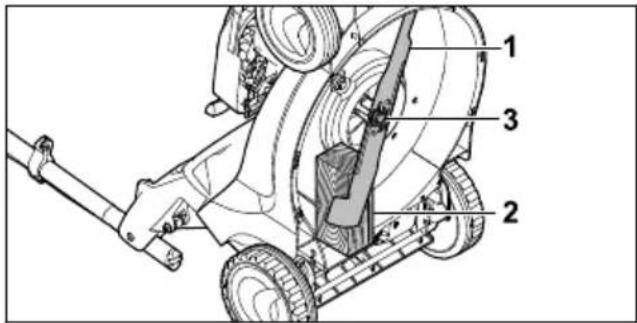

16.2.2 Monter kniven

• Stands motoren.
• Træk tændrørshætten af.
  ▶ Vip plæneklipperen op.

1 4 3 Loctite 243

▶ Læg den nye skive (4) på den nye skrue (3).
- Påfør skruesikring Loctite 243 på skruens gevind (3).
▶ Sæt kniven (1) på, så forhøjningerne på anlægsfladen griber ind i udsparingerne på kniven (1).
- Skru skruen (3) i sammen med skiven (4).

▶ Bloker kniven (1) med et stykke træ (2).
- Spænd skruen (3) til med 65 Nm.

16.3 Slib og afbalancer kniven

Det kræver megen øvelse at slibe og afbalancere kniven korrekt.

STIHL anbefaler, at kniven slibes og afbalanceres af en STIHL-forhandler.

ADVARSEL

■ Knivens skærekanter er skarpe. Brugeren kan skære sig.
▶ Bær arbejdshandsker i et kraftigt materiale.

• Stands motoren.
• Træk tændrørshætten af.
  ▶ Vip plæneklipperen op.
  ▶ Afmonter kniven.
• Slib kniven. Overhold slibevinklen, og lad kniven køle af, 19.2.
  Kniven må ikke blive blå under slibningen.
  ▶ Påmonter kniven.
• Ved tvivlsspørgsmål: Kontakt en STIHL-for-handler.

17 Reparation

17.1 Reparation af plæneklipperen

Brugeren kan ikke selv reparere plæneklipperen og kniven.

▶ Hvis plæneklipperen eller kniven er beskadiget: Undlad at bruge plæneklipperen eller kniven, og kontakt en STIHL forhandler.
Hvis henvisningsskiltene er ulæselige eller beskadiget: Få en STIHL forhandler til at udskifte henvisningsskiltene.

18 Afhjælpning af fejl

18.1 Afhjælp fejl i plæneklipperen.

Fejl Årsag Afhjælpning
Motoren kan ikke startes.	Kontaktbøjlen til græsslåning er ikke trykket ind.	► Start motoren som beskrevet i denne betjenings-vejledning.
Benzintanken	er tom. ► Påfyld benzin på plæneklipperen.
	Benzinslangen er tilstoppet. ► Kontakt en STIHL-forhandler.
	Der er dårlig, forurenet eller gammel benzin i tanken.	► Anvend frisk kvalitetsbenzin uden bly.
	Luftfilteret er snavset. ► Kontakt en STIHL-forhandler.
	Tændrørshætten er trukket af tændrøret, eller tændrørskablet er fastgjort dårligt på tændrørs-hætten.	► Sæt tændrørshætten på.► Kontrollér forbindelsen mellem tændrørskablet og -hætten.
	Tændrøret er tilsodet eller bes-kadiget, eller elektrodeafstan-den er forkert.	► Rens eller udskift tændrøret.► Indstil elektrodeafstanden.
	Modstanden på kniven er for stor.	► Indstil en større klippehøjde.► Start motoren i lavere græs.
Det er vans-keligt at starte motoren, eller motorydelsen er reduceret.	Plæneklipperhuset er tilstoppet.	Rengør plæneklipperen.
	Klippehøjden er indstillet for lavt, eller fremføringshastigheden er for stor.	Tilpas klippehøjden, eller slå græsset langsommere.
	Der er vand i benzintanken og karburatoren, eller karburatoren er tilstoppet.	Tøm benzintanken, rens benzinslangen og karbura-toren.
	Der er snavs i benzintanken. Kontakt en STIHL-forhandler.
	Luftfilteret er snavset. Kontakt en STIHL-forhandler.
	Tændrøret er tilsodet. Rens eller udskift tændrøret.
	Motoroliestanden er for lav. Påfyd eller skift motorolie som beskrevet i betje-ningsvejledningen til motoren.
	Køleribberne er snavsede. Rengør plæneklipperen.
Plæneklippen vibrerer kraftigt.	Kniven er beskadiget. Udskift kniven.
	Kniven er ikke monteret korrekt.	Påmonter kniven.
Græsset klippes ikke jævnt.	Kniven er sløv eller slidt. Slib eller udskift kniven.

19 Tekniske data

19.1 Plæneklippere STIHL RM 448.1 TC, RM 448.1 PC

Motortype:

- RM 448.1 TC: STIHL EVC 200 C

– RM 448.1 PC: STIHL EVC 300

Slagvolumen:

- RM 448.1 TC: 139~cm^3

- RM 448.1 PC: 166~cm^3

Effekt:

- RM 448.1 TC: 2,1 kW (2,8 HK) ved 2800/min

- RM 448.1 PC: 2,6 kW (3,5 HK) ved 2800/min

Omdrejningstal:

- RM 448.1 TC: 2800/min

- RM 448.1 PC: 2800/min

Maksimalt indhold i benzintanken:

- RM 448.1 TC: 900~cm^3 (0,9 l)

- RM 448.1 PC: 900~cm^3 (0,9 l)

Vægt:

- RM 448.1 TC: 28 kg

- RM 448.1 PC: 29 kg

Maksimalt indhold i græsopsamlingskurven:

- RM 448.1 TC: 55 I

- RM 448.1 PC: 55 I

Klippebredde:

- RM 448.1 TC: 46 cm

- RM 448.1 PC: 46 cm

19.2 Kniv

– Minimumstykkelse a: 2,0 mm

– Minimumsbredde b: 39 mm

- Slibevinkel c: 30°

19.3 Støjniveauer og vibrationsværdier

RM 448.1 TC

K-værdien for støjniveauet ligger på 2 dB(A). K-værdien for lydeffektniveauet udgør 1,0 dB(A). K-værdien for vibrationsværdierne ligger på 1,90 m/s².

• Støjniveauet L _pA målt iht. EN ISO 5395-2: 82 dB(A)
• Garanteret lydeffektniveau L_wAd målt iht. 2000/14/EC / S.I. 2001/1701: 95 dB(A)
• Vibrationsværdi a_hv målt iht. EN 12096, EN 20643, EN ISO 5395-2, styrehåndtag: 3,80 ~m / s^2

RM 448.1 PC

K-værdien for støjniveauet ligger på 2 dB(A). K-værdien for lydeffektniveauet ligger på 1,1 dB(A). K-værdien for vibrationsværdien ligger på 2,20 m/s².

• Støjniveauet L _pA målt iht. EN ISO 5395-2: 83 dB(A)
• Garanteret lydeffektniveau L _wAd målt iht. 2000/14/EC / S.I. 2001/1701: 96 dB(A)
• Vibrationsværdi a_hv målt iht. EN 12096, EN 20643, EN ISO 5395-2, styrehåndtag: 4,40 m/s²

Se oplysninger om overholdelse af direktivet for arbejdsgivere om udsættelse for vibrationer 2002/44/EC og S.I. 2005/1093 på www.stihl.com/vib.

19.4 REACH

REACH betegner en EF-forordning til registrering, vurdering og godkendelse af kemikalier.

Informationer om overholdelse af REACH-forordningen kan findes på www.stihl.com/reach.

Reservedele og tilbehør fra andre producenter kan ikke vurderes af STIHL med hensyn til påli-delighed og sikkerhed samt egnethed på trods af løbende markedsovervågning, og STIHL kan heller ikke give garanti for deres anvendelse.

21.1 Bortskaffelse af plæneklipperen

Oplysninger om bortskaffelse fås hos de lokale myndigheder eller hos en STIHL forhandler.

Ukorrekt bortskaffelse kan være sundhedsskadelig og forurene miljøet.

• Indlever STIHL produkter inklusive emballage til et egnet indsamlingssted til genbrug i overensstemmelse med lokale regler.
• Må ikke bortskaffes som husholdningsaffald.

erklærer, at vi har det fulde ansvar for, at
– Konstruktion: Plæneklipper
- Fabrikat: STIHL
– Type: RM 448.1 TC, RM 448.1 PC
- Klippebredde: 46 cm
– Serienummer: 6358

opfylder de relevante bestemmelser i direktiverne 2000/14/EC, 2006/42/EC, 2014/30/EU og 2011/65/EU og er udviklet og fremstillet i over-

ensstemmelse med de gældende udgaver af følgende standarder: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.

Pågældende myndighed: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, DE

For at finde det målte og garanterede lydeffektniveau er man gået frem efter direktiv 2000/14/EC, bilag VIII.

Målt lydeffektniveau:
- RM 448.1 TC: 94,4 dB(A)
- RM 448.1 PC: 95,3 dB(A)
Garanteret lydeffektniveau:
- RM 448.1 TC: 95 dB(A)
- RM 448.1 PC: 96 dB(A)

De tekniske dokumenter opbevares hos STIHL Tirol GmbH.

Produktionsåret og maskinnummeret står på plæneklipperen.

Langkampfen, 29.06.2021

STIHL Tirol GmbH

e.b. M. Thick

Matthias Fleischer, Sektionsleder for forskning og udvikling

e.b.

Sven Zimmermann, Sektionsleder for kvalitet

23.1 Plæneklipper STIHL RM 448.1 TC

erklærer, at vi har det fulde ansvar for, at
- Konstruktion: Plæneklipper
- Fabrikat: STIHL
– Type: RM 448.1 TC
- Klippebredde: 46 cm
– Serienummer: 6358

opfylder de relevante bestemmelser i UK-direktiverne Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 og The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 og er udviklet og fremstillet i overensstemmelse med de på produktionsdatoen gyldige udgaver af følgende standarder: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.

Pågældende godkendte myndighed:

TUV Rheinland UK LTD

1011 Stratford Road

Solihull, B90 4BN

For at finde det målte og garanterede lydeffektniveau er man gået frem efter UK-direktiv Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 11.

– Målt lydeffektniveau: 94,4 dB(A)

– Garanteret lydeffektniveau: 95 dB(A)

De tekniske dokumenter opbevares hos STIHL Tirol GmbH.

Produktionsåret og maskinnummeret står på plæneklipperen.

Langkampfen, 02.11.2021

STIHL Tirol GmbH

e.b. M. Tisca

Matthias Fleischer, Sektionsleder for forskning og udvikling

e.b.

Sven Zimmermann, Sektionsleder for kvalitet

Innholdsfortegnelse

■ Merknaden henviser til farer som føre til alvorlige personskader eller døden.

■ Merknaden henviser til farer som kan føre til alvorlige personskader eller døden.

■ Merknaden henviser til farer som kan føre til materielle skader.

Dette symbolet henviser til et kapittel i denne bruksanvisningen.

3 Oversikt

3.1 Gressklipper

RM 448.1 TC RM 448.1 PC

Følg alle sikkerhetsanvisninger og forholdsregler.

Ikke berør kniven mens den roterer.

Overhold sikkerhetsavstanden.

– Gressklipperen er i uskadet stand.
– Det kommer ikke bensin ut av gressklipperen.
- Tanklokket er lukket.
- Det kommer ikke motorolje ut av gressklipperen.
- Motoroljelokket er lukket.
- Gressklipperen er ren.
- Betjeningselementene fungerer og har ikke blitt endret på.

• Hvis det klippes og det klippede gresset skal fanges opp med oppsamleren: Oppsamleren er riktig hektet på.
• Hvis det klippes og det klippede gresset skal kastes ut bak: Oppsamleren er hektet av og utkastdekselet er lukket.
• Kniven er riktig montert.
• Det er montert originalt tilbehør fra STIHL på gressklipperen.
  – Tilbehøret er riktig montert.
• Fjærbelastede mekanismer er i uskadet og fungerende stand.
• Motoren stopper när koblingsbøylen for klipping slippes opp.

▲ ADVARSEL

- Monter originalt tilbehør fra STIHL på gressklipperen.

- Klipp kun ved god sikt. Ikke bruk gressklipperen ved vanskelige lysforhold og dårlig sikt.

▶ Bruk gressklipperen alene.

- Vær oppmerksom på eventuelle hindringer.

- Ikke vipp gressklipperen.

- Ikke berør kniven mens den roterer.

▶ Hvis kniven blokkeres av en gjenstand: Slå av motoren. Først när dette er gjort, fjerner du gjenstanden.

■ Barn har ikke kunnskap om og kan ikke vur- dere farer knyttet til gressklipperen. Barn kan få alvorlige personskader.

STIHL anbefaler at du får kniven slipt og avbalansert hos en STIHL forhandler.

ADVARSEL

- RM 448.1 TC: 2,1 kW (2,8 hk) ved 2800 o/min

– RM 448.1 PC: 2,6 kW (3,5 hk) ved 2800 o/min Turtall:

- RM 448.1 TC: 2800/min

- RM 448.1 PC: 2800/min

Maksimalt innhold i drivstofftanken:

- RM 448.1 TC: 900~cm^3 (0,9 l)

- RM 448.1 PC: 900~cm^3 (0,9 l)

Vekt:

– RM 448.1 TC: Bruk en trykkraft på 28 kg

STIHL Disse symbolene identifiserer STIHL reservedeler og originalt STIHL tilbehør.

Det garanterte lydeffektnivået er målt i henhold til direktiv 2000/14/EC, vedlegg VIII.

Målt lydeffektnivå:

- RM 448.1 TC: 94,4 dB(A)

23 Produsentens samsvarserklæring for UKCA česky

- RM 448.1 PC: 95,3 dB(A)

Garantert lydeffektnivå:

- RM 448.1 TC: 95 dB(A)

- RM 448.1 PC: 96 dB(A)
