MANUAL DE UTILIZADOR RM 448 TC STIHL

216 - 235 Instruções de serviço

▶ No derramar gasolina.

1 Prefácio....216
2 Informações relativas a este manual de instruções....216
3 Vista geral.... 217
4 Indicações de segurança 218
5 Colocar o cortador de relva operacional. 224
6 Armar o cortador de relva.... 224
7 Reabastecer o cortador de relva.....226
8 Ajustar o cortador de relva ao utilizador. 226
9 Arrancar e parar o motor....227
10 Verificar o cortador de relva.....227
11 Trabalhar com o cortador de relva.....228
12 Após o trabalho....229
13 Transporte....229
14 Armazenamento....230
15 Limpeza.... 230
16 Fazer a manutenção.... 231
17 Reparar.... 232
18 Eliminação de avarias....232
19 Dados técnicos.... 233
20 Peças de reposição e acessórios...... 233

21 Eliminar.... 234
22 Declaração de conformidade CE...... 234
23 Declaração de conformidade UKCA..... 234

1 Prefácio

Estimados clientes,

ficamos muito satisfeitos pelo facto de ter escolhido a STIHL. Desenvolvemos e fabricamos os nossos produtos com a máxima qualidade e de acordo com as necessidades dos nossos clientes. Por isso, os produtos oferecem uma elevada fiabilidade mesmo sob condições de esforço extremo.

Também na assistência a STIHL é uma marca de excelência. O nosso revendedor autorizado garante aconselhamento e formação competente, e um acompanhamento técnico aprofundado.

STIHL apoia explicitamente uma gestão sustentável e responsável dos recursos naturais. Este manual de instruções pretende ajudá-o a utilizar o seu produto STIHL de forma segura e respeitadora do ambiente durante um longo período de tempo.

Agradecemos a sua confiança e esperamos que aprecie o seu produto STIHL.

N.a. Sill

Dr. Nikolas Stihl

IMPORTANTE! LER E GUARDAR ANTES DA UTILIZAÇÃO.

2 Informações relativas a este manual de instruções

2.1 Documentos aplicáveis

Este manual de utilização é um manual de instruções original do fabricante de acordo com a Diretiva Comunitária 2006/42/EC.

Aplicam-se as medidas de segurança locais.

▶ Além do presente manual de utilização, leia, compreenda e guarde os seguintes documentos:

• Manual de utilização do motor STIHL EVC 200.3 C
• Manual de utilização do motor STIHL EVC 300.0

3 Vista geral português

2.2 Identificação das advertências no texto

PERIGRO

■ A indicação chama a atenção para perigos que provocam ferimentos graves ou a morte.
- As medidas mencionadas podem evitar ferimentos graves ou a morte.

ATENÇÃO

■ A indicação chama a atenção para perigos que podem provocar ferimentos graves ou a morte.
- As medidas mencionadas podem evitar ferimentos graves ou a morte.

AVISO

■ A indicação chama a atenção para perigos que podem provocar danos materiais.
- As medidas mencionadas podem evitar danos materiais.

Este símbolo faz referência a um capítulo deste manual de instruções.

3 Vista geral

1 Arco de comando do mecanismo de corte
O arco de comando do mecanismo de corte destina-se a ligar e desligar o motor.

2 Guiador

O guiador destina-se a segurar, conduzir e transportar o cortador de relva.

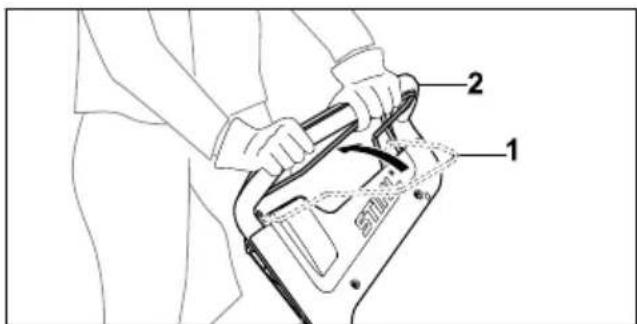

3 Arco de comando do mecanismo de translação

O arco de comando do mecanismo de translação liga e desliga o mecanismo de translação.

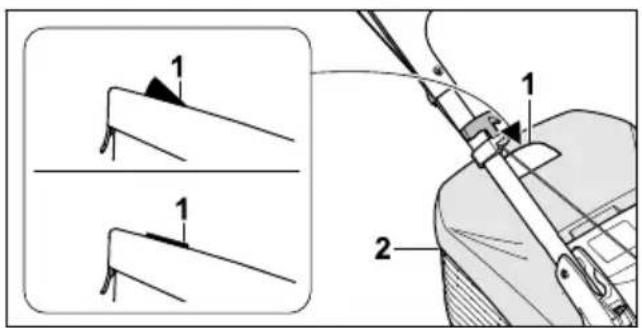

4 Indicador do nível

O indicador do nível mostra o enchimento da cesta de recolha de relva.

5 Tampa de expulsão

A tampa de expulsão fecha o canal de expulsão.

6 Alavanca

A alavanca destina-se a definir a altura de corte.

português 4 Indicações de segurança

7 Pega

A pega destina-se a segurar o cortador de relva ao definir a altura de corte e a transportar o cortador de relva.

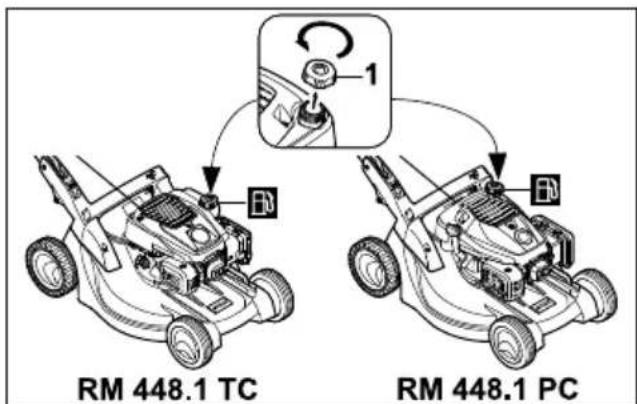

8 Fecho do depósito de combustível

O fecho do depósito de combustível fecha a abertura de abastecimento de gasolina.

9 Tampa do filtro

A tampa do filtro cobre o filtro de ar.

10 Pega de transporte

A pega de transporte destina-se ao transporte do cortador de relva.

11 Conector da vela de ignição

O conector da vela de ignição liga o cabo de ignição à vela de ignição.

12 Vela de ignição

A vela de ignição inflama a mistura combustível/ar no motor.

13 Silenciador

O silenciador reduz a emissão de ruído do cortador de relva.

14 Fecho do óleo do motor

O fecho do óleo do motor fecha a abertura de abastecimento do óleo do motor.

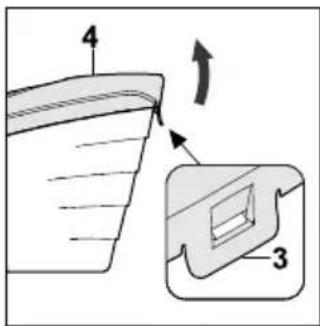

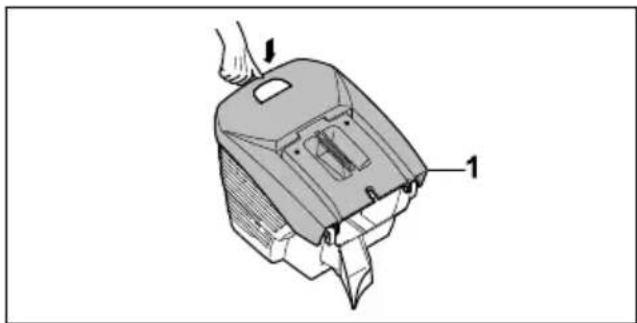

15 Cesta de recolha de relva

A cesta de recolha de relva recolhe a relva cortada.

16 Alavanca

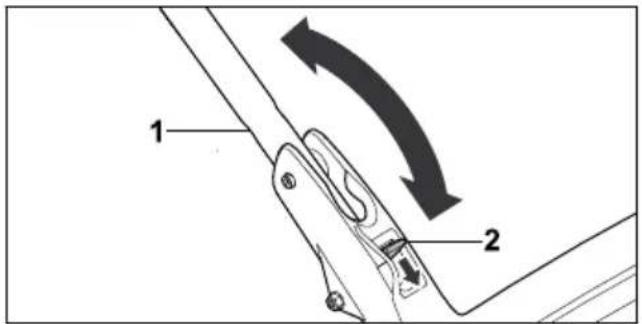

A alavanca destina-se a ajustar e a rebater o guiador.

17 Cabo arrancador

O cabo arrancador destina-se a ligar o motor.

# Placa de identificação com número de máquina

3.2 Símbolos

Os símbolos podem estar presentes no cortador de relva e têm o seguinte significado:

LWA

Nível de potência acústica garantido de acordo com a diretiva 2000/14/EC em dB(A) no sentido de tornar as emissões de ruído de diferentes produtos comparáveis.

Este símbolo identifica o fecho do depósito de combustível.

Este símbolo identifica o fecho do óleo do motor.

Ligue o motor.

Desligue o motor.

Ligue o mecanismo de translação.

4 Indicações de segurança

4.1 Símbolos de aviso

Os símbolos de aviso presentes no cortador de relva têm o seguinte significado:

Siga as instruções de segurança e as respetivas medidas.

Leia, compreenda e guarde o manual de utilização.

Siga as instruções de segurança referentes à projeção de objetos e as respetivas medidas.

Não toque numa lâmina em rotação.

Remova o conector da vela de ignição durante o transporte, o armazenamento, a manutenção ou reparações.

Respeite a distância de segurança.

4.2 Utilização recomendada

Os cortadores de relva STIHL RM 448 TC e STIHL RM 448 PC destinam-se a cortar a relva.

ATENÇÃO

- Caso o cortador de relva não seja utilizado conforme recomendado, as pessoas poderão sofrer ferimentos graves ou fatais e poderão ocorrer danos materiais.

▶ Utilize o cortador de relva conforme descrito no presente manual de utilização e no manual de utilização do motor.

4.3 Requisitos ao nível do utilizador

ATENÇÃO

- Os utilizadores que não tenham recebido formação podem não reconhecer ou avaliar devi-

4 Indicações de segurança português

damente os perigos do cortador de relva. O utilizador ou terceiros podem sofrer ferimentos graves ou fatais.

▶ Leia, compreenda e guarde o manual de utilização.

• Caso o cortador de relva seja entregue a outra pessoa: faça-o acompanhar do manual de utilização do cortador de relva.

• Certifique-se de que o utilizador cumpre os seguintes requisitos:

• O utilizador está descansado.

• O utilizador está em plena posse das suas capacidades físicas, sensoriais e mentais para utilizar e trabalhar com o cortador de relva. Caso o utilizador apresente capacidades físicas, sensoriais ou mentais limitadas para tal, o utilizador só poderá trabalhar com o aparelho sob supervisão ou de acordo com as indicações de uma pessoa responsável.
• O utilizador é capaz de reconhecer e avaliar devidamente os perigos do cortador de relva.
• O utilizador está ciente de que é o responsável por eventuais acidentes e danos.
• O utilizador é maior de idade ou o utilizador é devidamente formado numa atividade sob supervisão, de acordo com a regulamentação nacional.
• O utilizador deverá ter recebido formação ministrada por um distribuidor oficial STIHL ou por um especialista antes de trabalhar com o cortador de relva pela primeira vez.
• O utilizador não pode estar sob a influência de álcool, medicamentos ou drogas.

- Caso existam dúvidas: dirija-se a um distribuidor oficial STIHL.

4.4 Vestuário e equipamento

ATENÇÃO

• Durante o trabalho, podem ser projetados objetos a alta velocidade. O utilizador pode sofrer ferimentos.
• Use calças compridas de material resistente.
  ■ Durante o trabalho, é produzido ruído. O ruído pode provocar problemas auditivos.
  ▶ Utilize uma proteção auditiva.

■ Durante o trabalho, podem ser projetadas poeiras. As poeiras inaladas podem ser nocivas para a saúde e provocar reações alérgicas.

- Caso sejam projetadas poeiras: use uma máscara de proteção contra pó.

- O vestuário inadequado pode ficar preso na madeira, em silvados e no cortador de relva. Um utilizador sem vestuário adequado pode sofrer ferimentos graves.

▶ Use vestuário justo.
- Retire cachecóis e objetos de adorno.

■ Durante a limpeza, manutenção ou transporte, o utilizador pode entrar em contacto com a lâmina. O utilizador pode sofrer ferimentos.

• Use luvas de proteção de material resistente.
  ▶ Use calçado robusto e fechado com sola antiderrapante.

• Caso o utilizador use calçado inadequado, poderá escorregar. O utilizador pode sofrer ferimentos.

• Ao afiar a lâmina, podem ser projetadas partículas de materiais. O utilizador pode sofrer ferimentos.

- Use óculos de proteção justos. Os óculos de proteção adequados são verificados de acordo com a norma EN 166 ou com as disposições nacionais e estão disponíveis comercialmente com a correspondente identificação.

- Use luvas de proteção de material resistente.

4.5 Área de trabalho e ambiente envolvente

ATENÇÃO

As pessoas que não estejam envolvidas na atividade, crianças e animais podem não reconhecer ou avaliar devidamente os perigos do cortador de relva e da projeção de objetos. As pessoas que não estejam envolvidas na atividade, crianças e animais podem sofrer ferimentos graves e podem ocorrer danos materiais.

- Mantenha as pessoas que não estejam envolvidas na atividade, crianças e animais afastados da área de trabalho.

• Mantenha distância relativamente aos objetos.
• Não deixe o cortador de relva sem vigilância.
  ▶ Certifique-se de que as crianças não podem brincar com o cortador de relva.

português 4 Indicações de segurança

■ Com o motor a trabalhar, saem gases de escape quentes do silenciador. Os gases de escape quentes podem incendiar materiais facilmente inflamáveis e provocar incêndios.

- Mantenha a saída dos gases de escape afastada de materiais facilmente inflamáveis.

4.6 Estado de acordo com as exigências de segurança

O cortador de relva encontrar-se-á num estado seguro se estiverem reunidas as seguintes condições:

• O cortador de relva está intacto.
• O cortador de relva não tem uma fuga de gasolina.
• O fecho do depósito de combustível está fechado.
• O cortador de relva não tem uma fuga de óleo do motor.
• O fecho do óleo do motor está fechado.

- Os elementos de comando funcionam e estão inalterados.

- Ao cortar a relva, se pretender que a relva cortada seja recolhida na cesta de recolha de relva: a cesta de recolha de relva tem de estar corretamente engatada.

- Ao cortar a relva, se pretender que a relva cortada seja expulsa para trás: a cesta de recolha de relva deve estar desengatada e a tampa de expulsão fechada.

- A lâmina está corretamente montada.

- Estão montados acessórios STIHL originais adequados para este cortador de relva.

- Os acessórios estão corretamente montados.

- Os mecanismos com mola estão intactos e funcionam.

- Se soltar o arco de comando do mecanismo de corte, o motor será desligado.

ATENÇÃO

- Se os componentes não estiverem em condições de funcionamento seguro, poderão deixar de funcionar corretamente, os dispositivos de segurança poderão ser desligados e poderá haver uma fuga de combustível. As pessoas podem sofrer ferimentos graves ou fatais.

• Trabalhe com um cortador de relva intacto.
  Se houver uma fuga de combustível no cortador de relva: não trabalhe com o cortador de relva e dirija-se a um distribuidor oficial STIHL.

• Feche o fecho do depósito de combustível.

• Se houver uma fuga de óleo do motor no cortador de relva: não trabalhe com o cortador de relva e dirija-se a um distribuidor oficial STIHL.
  ▶ Feche o fecho do óleo do motor.
• Caso o cortador de relva esteja sujo: Limpe o cortador de relva.
• Não manipule o cortador de relva e os seus sistemas de segurança.
• Não efetue no cortador de relva quaisquer manipulações que alterem a potência ou a rotação do motor.
  Se os elementos de comando não funcionarem: não trabalhe com o cortador de relva.
• Os mecanismos com mola podem libertar a energia armazenada.
• Ao cortar a relva, se pretender que a relva cortada seja recolhida na cesta de recolha de relva: engate a cesta de recolha de relva conforme descrito no presente manual de utilização.
• Monte os acessórios STIHL originais adequados para este cortador de relva.
• Monte a lâmina conforme descrito no presente manual de utilização.
  ▶ Monte os acessórios conforme descrito no presente manual de utilização ou no manual de utilização dos acessórios.
• Não insira objetos nas aberturas do cortador de relva.
• Substitua as placas informativas gastas ou danificadas.
• Caso existam dúvidas: dirija-se a um distribuidor oficial STIHL.

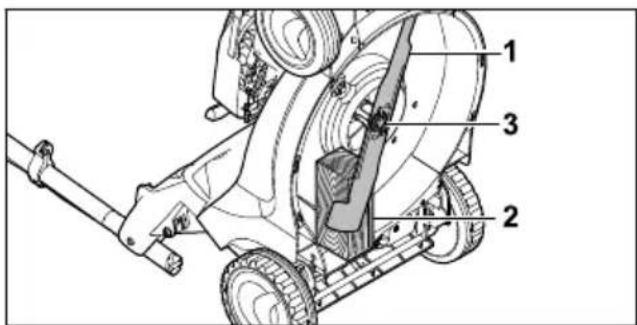

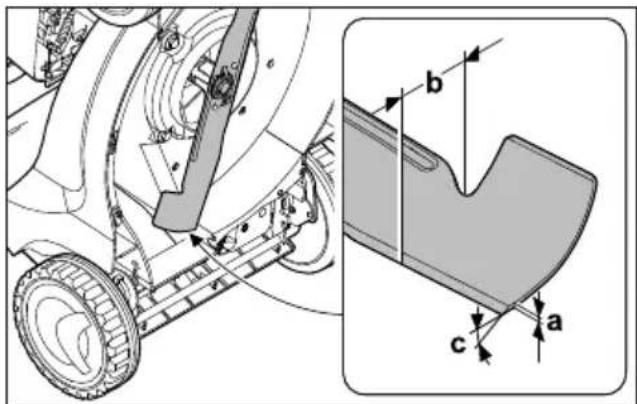

4.6.2 Lâmina

A lâmina encontrar-se-á num estado seguro se estiverem reunidas as seguintes condições:

• A lâmina e os aparelhos acopláveis estão intactos.
• A lâmina não está deformada.
• A lâmina está corretamente montada.
  – A lâmina está corretamente afiada.
• A lâmina está isenta de rebarbas.
  – A lâmina está corretamente equilibrada.
• A espessura mínima e a largura mínima da lâmina não foram atingidas, 19.2.
• O ângulo de afiação é respeitado, 19.2.

ATENÇÃO

- Se não estiverem em condições de funcionamento seguro, as peças da lâmina poderão soltar-se e ser projetadas. As pessoas podem ferir-se gravemente.

4 Indicações de segurança português

• Trabalhe com uma lâmina e aparelhos acopláveis intactos.
  ▶ Monte corretamente a lâmina.
• Afie corretamente a lâmina.
• Caso a espessura mínima ou a largura mínima não sejam atingidas: substitua a lâmina.
• Solicite o equilíbrio da lâmina a um distribuidor oficial STIHL.
• Caso existam dúvidas: dirija-se a um distribuidor oficial STIHL.

4.7 Combustível e abastecimento

ATENÇÃO

- O combustível utilizado para este cortador de relva é gasolina. Gasolina é extremamente inflamável. Se a gasolina entrar em contacto com chamas abertas ou com objetos quentes, a gasolina pode provocar incêndios ou explosões. As pessoas podem sofrer ferimentos graves ou fatais e podem ocorrer danos materiais.

▶ Proteja a gasolina do calor e do fogo.
▶ Não derrame gasolina.
- Caso tenha sido derramada gasolina: limpe a gasolina com um pano e apenas tente ligar o motor quando todas as peças do cortador de relva estiverem secas.
▶ Não fume.
- Não reabasteça perto de chamas.
- Antes de abastecer, desligue o motor e deixe-o arrefecer.
- Caso pretenda esvaziar o depósito: deverá fazê-lo ao ar livre.
- Ligue o motor a uma distância de pelo menos 3 m do local do abastecimento.
- Nunca guarde o cortador de relva com gasolina no depósito dentro de um edifício.

- Os vapores de gasolina inalados podem envenenar pessoas.

• Não inale vapores de gasolina.
  ▶ Reabasteça num local bem ventilado.

- Durante o trabalho, o cortador de relva aquece. A gasolina expande-se e no depósito de combustível pode ser criada sobrepressão. Ao abrir o fecho do depósito de combustível pode ser projetada gasolina para fora. A gasolina projetada para fora pode inflamar-se. O utilizador pode sofrer ferimentos graves.

- Deixe primeiro arrefecer o cortador de relva e abra depois o fecho do depósito de combustível.

- O vestuário que entre em contacto com combustível é mais facilmente inflamável. As pes-

soas podem sofrer ferimentos graves ou fatais e podem ocorrer danos materiais.

- Caso o vestuário entre em contacto com gasolina: mude de vestuário.

■ A gasolina pode ser prejudicial para o ambiente.

▶ Não derrame combustível.

- Elimine a gasolina corretamente e de forma ecológica.

- Caso a gasolina entre em contacto com a pele ou com os olhos, estes podem ficar irritados.

- Evite o contacto com a gasolina.

- Caso haja contacto com a pele: lave as zonas afetadas abundantemente com água e sabão.

- Caso haja contacto com os olhos: lave os olhos abundantemente com água durante 15 minutos e procure um médico.

- O sistema de ignição do cortador de relva gera faíscas. As faíscas podem sair para fora e provocar incêndios e explosões em ambientes facilmente inflamáveis ou explosivos. As pessoas podem sofrer ferimentos graves ou fatais e podem ocorrer danos materiais.

▶ Utilize as velas de ignição descritas no manual de utilização do motor.

- Enrosque e aperte bem as velas de ignição.

- Pressione bem o conector da vela de ignição.

■ Se o cortador de relva for abastecido com uma gasolina inadequada para a o motor, o cortador de relva pode ser danificado.

▶ Utilizar gasolina de marca nova e sem chumbo.

- Observe as prescrições no manual de utilização do motor.

4.8 Trabalhos

ATENÇÃO

- Se o utilizador não der corretamente arranque ao motor, poderá perder o controlo do cortador de relva. O utilizador pode sofrer ferimentos graves.

- Dê arranque ao motor conforme descrito no presente manual de utilização.

■ Em determinadas situações, o utilizador poderá não conseguir continuar a trabalhar com total concentração. O utilizador pode tropeçar, cair e sofrer ferimentos graves.

- Trabalhar calma e refletidamente.

- Corte a relva apenas com boa visibilidade. Caso as condições de luminosidade e de visibilidade sejam más, não trabalhe com o cortador de relva.

▶ Utilize o cortador de relva isoladamente.
▶ Prestar atenção a obstáculos.
- Não incline o cortador de relva.
- Trabalhe com o aparelho pousado no solo e garanta o respetivo equilíbrio.
- Caso se verifiquem sinais de cansaço: faça uma pausa no trabalho.

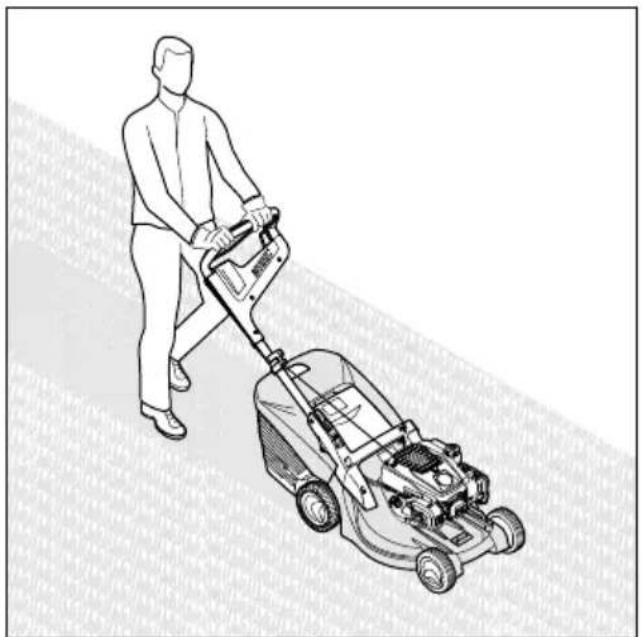

- Ao cortar a relva numa encosta: corte a relva na transversal relativamente à encosta.

- Não trabalhe em encostas com uma inclinação superior a 25° (46,6%).

▶ Utilize o cortador de relva com especial cuidado quando estiver a trabalhar nas proximidades de encostas, arestas de terrenos, valas, aterros e diques.

- Programar o tempo de trabalho de modo a evitar cargas elevadas num período de tempo grande.

■ Com o motor a trabalhar são produzidos gases de escape. Os gases de escape inalados podem envenenar pessoas.

• Não inale gases de escape.
• Trabalhe com o cortador de relva num local bem ventilado.
  Se sentir enjoos, dores de cabeça, problemas de visão, problemas de audição ou tonturas: dê o trabalho como terminado e consulte um médico.

- Com uma proteção auditiva e o motor a trabalhar, o utilizador perceciona e avalia os ruídos de forma limitada.

- Trabalhar calma e refletidamente.

■ O cortador de relva está equipado com um dispositivo de paragem do motor.

Se soltar o arco de comando do mecanismo de corte, o motor e as lâminas param ao fim de 3 segundos.

A lâmina em rotação poderá cortar o utilizador. O utilizador pode sofrer ferimentos graves.

- Extraia o conector da vela de ignição.

• Não toque numa lâmina em rotação.
• Caso a lâmina esteja bloqueada por um objeto: Desligue o motor. Remova o objeto apenas depois deste processo.

Se trabalhar sem mecanismo de translação durante o trabalho, o mecanismo de translação poderá ser ligado inadvertamente e o cortador de relva poderá começar a deslocar-se. As pessoas podem sofrer ferimentos graves e podem ocorrer danos materiais.

- Acione o arco de comando do mecanismo de translação apenas quando pretender ligar o mecanismo de translação.

- Caso o cortador de relva se altere ou se comporte de forma invulgar durante o trabalho, o cortador de relva poderá encontrar-se num estado inseguro. As pessoas podem sofrer ferimentos graves e podem ocorrer danos materiais.

- Dê o trabalho como terminado e dirija-se a um distribuidor oficial STIHL.

■ Poderão ser percetíveis vibrações no cortador de relva durante o trabalho.

▶ Use luvas de proteção.

▶ Faça pausas de trabalho.

- Caso existam indícios de problemas de circulação: consulte um médico.

- Inspezione as superfície a cortar e preste atenção aos obstáculos. Caso a lâmina se depare com um objeto estranho durante o trabalho, esse mesmo objeto estranho ou partes do mesmo poderão ser projetados a elevada velocidade. As pessoas podem sofrer ferimentos e podem ocorrer danos materiais.

- Remova os objetos estranhos como pedras, paus, arames, brinquedos ou outros objetos estranhos da área de trabalho. Assinale objetos escondidos que não podem ser removidos.

■ Se soltar o arco de comando do mecanismo de corte, a lâmina continuará a rodar durante um curto período de tempo. As pessoas podem ferir-se gravemente.

- Aguarde até que a lâmina deixe de rodar.

- Apenas desencaixe a cesta de recolha de relva quando a lâmina deixar de rodar.

- Caso a lâmina em rotação se depare com um objeto rígido, poderão gerar-se faíscas. As faíscas podem provocar incêndios em ambientes facilmente inflamáveis. As pessoas podem sofrer ferimentos graves ou fatais e podem ocorrer danos materiais.

- Não trabalhe em ambientes facilmente inflamáveis.

■ Se o cortador de relva for desligado em superfícies com declive, poderá deslocar-se inadvertamente. As pessoas podem sofrer ferimentos e podem ocorrer danos materiais.

- Apenas solte o cortador de relva se este estiver numa superfície plana e não puder deslocar-se por si mesmo.

■ Se forem fixados objetos ao guiador, o peso adicional pode fazer que o cortador de relva

4 Indicações de segurança português

tombe. As pessoas podem sofrer ferimentos e podem ocorrer danos materiais.

- Não fixe quaisquer objetos ao guiador.

PERIGRO

Se trabalhar nas imediações de cabos condu- tores de tensão, a lâmina poderá entrar em contacto com os cabos condutores de tensão e estes poderão ser danificados. O utilizador pode sofrer ferimentos graves ou fatais.

- Não trabalhe nas imediações de cabos condutores de tensão.

■ Se o utilizador trabalhar com trovoada, poderá ser atingido por um relâmpago. O utilizador pode sofrer ferimentos graves ou fatais.

- Caso haja trovoada: não trabalhe.

■ Se trabalhar à chuva, poderá escorregar. O utilizador pode sofrer ferimentos graves ou fatais.

▶ Se chover: não trabalhe.

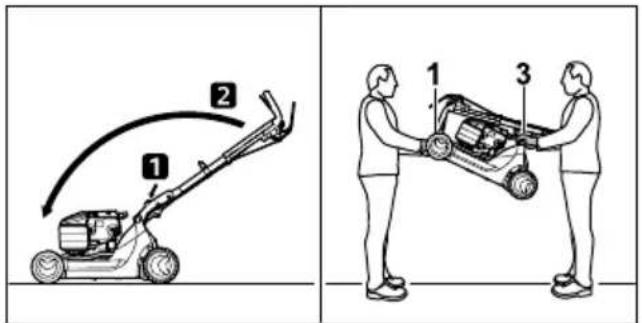

4.9 Transporte

ATENÇÃO

- O cortador de relva pode tombar ou mover-se durante o transporte. As pessoas podem sofrer ferimentos e podem ocorrer danos materiais.

▶ Desligue o motor.

- Aguarde até que a lâmina deixe de rodar.

- Extraia o conector da vela de ignição.

▶ Prenda o cortador de relva com cintas de fixação, correias ou uma rede numa superfície de carga adequada, de modo que não possa tombar nem mover-se.

■ Depois de o motor ter trabalhado, o silenciador e o motor podem estar quentes. O utilizador pode queimar-se durante o transporte.

▶ Empurre o cortador de relva.

- O cortador de relva é pesado. Caso o utilizador transporte o cortador de relva sozinho, o utilizador poderá sofrer ferimentos.

▶ Use luvas de proteção.

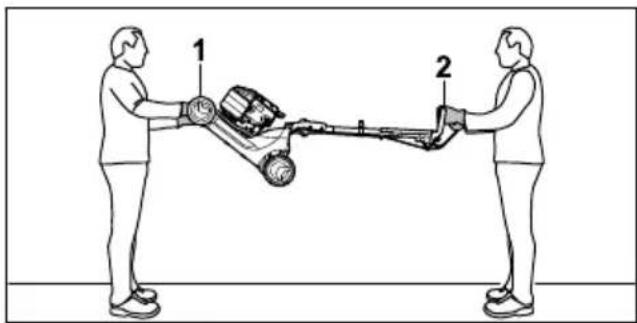

- O cortador de relva deverá ser transportado por duas pessoas.

■ Durante o transporte pode ser vertida gasolina e causar sujidade e danos.

▶ Empurre o cortador de relva.

- Transporte o aparelho sem gasolina.

4.10 Arrumação

ATENÇÃO

■ As crianças podem não reconhecer ou avaliar devidamente os perigos do cortador de relva. As crianças podem ferir-se gravemente.

▶ Desligue o motor.

- Guarde o cortador de relva fora do alcance das crianças.

- Os componentes metálicos podem sofrer corrosão devido à humidade. O cortador de relva pode ficar danificado.

▶ Guarde o cortador de relva limpo e seco.

■ Se o cortador de relva for guardado em superfícies com declive, poderá deslocar-se inadvertamente. As pessoas podem sofrer ferimentos e podem ocorrer danos materiais.

- Guarde o cortador de relva apenas em superfícies planas.

4.11 Limpeza, manutenção e reparação

ATENÇÃO

■ Se o motor trabalhar durante a limpeza, a manutenção ou a reparação, as pessoas poderão sofrer ferimentos graves e poderão ocorrer danos materiais.

▶ Desligue o motor.

- Aguarde até que a lâmina deixe de rodar.

- Extraia o conector da vela de ignição.

- Se o motor trabalhar durante a limpeza, a manutenção ou a reparação, o mecanismo de translação poderá ligar-se involuntariamente. As pessoas podem sofrer ferimentos graves e podem ocorrer danos materiais.

▶ Desligue o motor.

- Extraia o conector da vela de ignição.

■ Depois de o motor ter trabalhado, o silenciador e o motor podem estar quentes. As pessoas podem queimar-se.

- Aguarde até o silenciador e o motor terem arrefecido.

A utilização de produtos de limpeza agressivos e a limpeza com um jato de água ou objetos afiados poderão danificar o cortador de relva ou a lâmina. Caso o cortador de relva ou

português 5 Colocar o cortador de relva operacional

a lâmina não sejam corretamente limpos, os componentes poderão deixar de funcionar corretamente e os dispositivos de segurança poderão ser desligados. As pessoas podem ferir-se gravemente.

• Limpe o cortador de relva e a lâmina conforme descrito no presente manual de utilização, 15.2.
• Caso a manutenção ou a reparação do cortador de relva ou da lâmina não sejam efetuadas conforme descrito neste manual de utilização, os componentes poderão deixar de funcionar corretamente e os dispositivos de segurança poderão ser desligados. As pessoas podem sofrer ferimentos graves ou fatais.
• Substitua as peças gastas ou danificadas.
  ▶ Efetue a manutenção e a reparação do cortador de relva conforme descrito neste manual de utilização.
  ▶ Efetue a manutenção da lâmina conforme descrito no presente manual de utilização.
• Durante a limpeza, manutenção ou reparação da lâmina, o utilizador poderá cortar-se nos gumes afiados. O utilizador pode sofrer ferimentos.
• Use luvas de proteção de material resistente.
  ■ A lâmina pode ficar quente ao ser afiada. O utilizador pode queimar-se.
• Aguarde que a lâmina arrefeça.
  ▶ Use luvas de proteção de material resistente.

Antes de iniciar todos os trabalhos, é necessário executar os seguintes passos:

• Retire os materiais da embalagem e as proteções de transporte.
• Garantir que os seguintes componentes se encontram num estado seguro:

• Limpar o cortador de relva, 15.
  ▶ Verificar a lâmina, 10.2.
  ▶ Montar o guiador, 6.1.
  ▶ Reabastecer com óleo do motor, 16.3.
  ▶ Abrir o guiador, 8.1.
  ▶ Reabastecer o cortador de relva, 17.
  ▶ Ao cortar a relva, se pretender que a relva cortada seja recolhida na cesta de recolha de

relva: Engatar a cesta de recolha de relva, 6.2.2.

Ao cortar a relva, se pretender que a relva cortada seja expulsa para trás: Desengatar a cesta de recolha de relva, 6.2.3.
▶ Definir a altura de corte, 11.2.
▶ Verificar os elementos de comando, 10.1.
- Caso não seja possível executar os passos: não utilize o cortador de relva e dirija-se a um distribuidor oficial STIHL.

▶ Desligue o motor.
- Coloque o cortador de relva numa superfície plana.

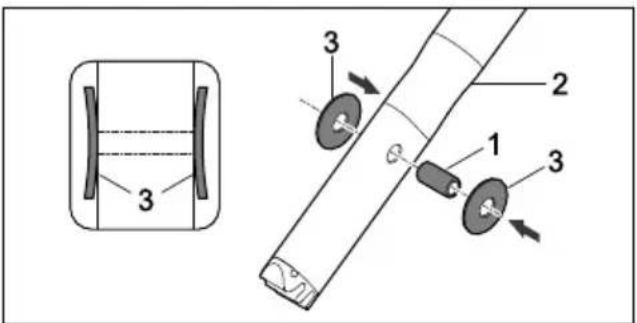

• Pressione o casquilho (1) nos furos do guiador (2).
  ▶ Encaixe as molas de disco (3) com a curvatura para dentro no casquilho (1).

• Insira o guiador (2) na consola do guiador (4).
• Insira o parafuso (5) através dos furos da consola do guiador (4) e o casquilho no guiador (2).
• Coloque a porca (6) no entalhe da consola do guiador (4).
  ▶ Aperte bem o parafuso (5).

9 8 7 10

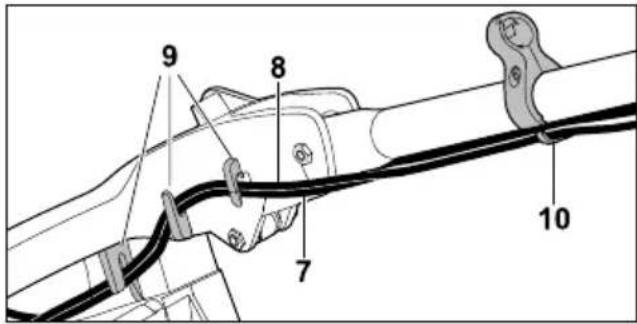

- Pressione os cabos tirantes (7 e 8) nos suportes (9).

- Engate os cabos tirantes (7 e 8) na guia do cabo tirante (10).

10 12 11 2

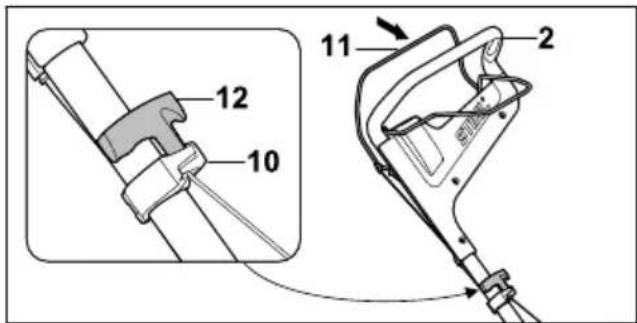

• Extraia o conector da vela de ignição.
• Prima e mantenha premido o arco de comando do mecanismo de corte (11) ao guiador (2).
  ▶ Puxe o cabo arrancador (12) lentamente no sentido da guia do cabo (10).
• Engate o cabo arrancador (12) na guia do cabo (10).
• Solte o arco de comando da operação de corte (11).
• Encaixe novamente o conector da vela de ignição.

O guiador não pode ser novamente desmontado.

6.2 Armar, encaixar e desencaixar a cesta de recolha de relva

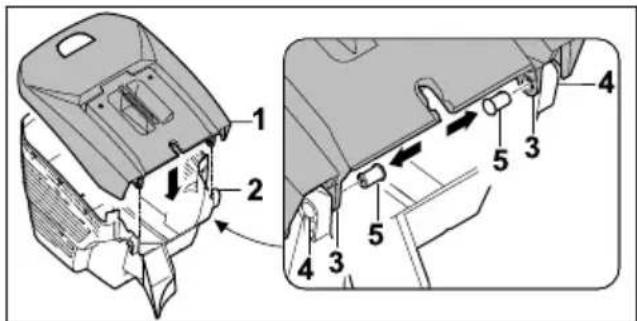

6.2.1 Armar a cesta de recolha de relva

- Coloque a parte superior da cesta de recolha de relva (1) na parte inferior da cesta de recolha de relva (2).

As aberturas (3 und 4) têm de coincidir.

- Insira a cavilha (5) nas aberturas (3 e 4) pelo lado de dentro.

- Pressione a parte superior da cesta de recolha de relva (1) para baixo.

A parte superior da cesta de recolha de relva (1) engata de forma audível.

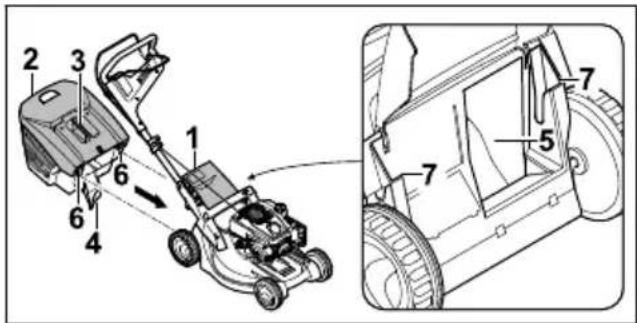

6.2.2 Engatar a cesta de recolha de relva

▶ Desligue o motor.
- Coloque o cortador de relva numa superfície plana.

• Abra e segure na tampa de expulsão (1).
• Segure na cesta de recolha de relva (2) pela pega (3) e engate-a com a saliência (4) no canal de expulsão (5) e com o gancho (6) nos alojamentos (7).
  ▶ Pouse a tampa de expulsão (1) na cesta de recolha de relva (2).

6.2.3 Desengatar a cesta de recolha de relva

▶ Desligue o motor.
- Coloque o cortador de relva numa superfície plana.
- Abra e segure na tampa de expulsão.
- Remova a cesta de recolha de relva pela pega para cima.
▶ Feche a tampa de expulsão.

6.3 Reabastecer com óleo do motor

O óleo do motor lubrifica e arrefece o motor.

português 7 Reabastecer o cortador de relva

A especificação do óleo do motor e o volume de enchimento estão indicados no manual de utilização do motor.

AVISO

■ No estado de entrega não está abastecido óleo do motor. O ligar do motor sem ou com pouco óleo do motor pode danificar o cortador de relva.

- Antes de cada processo de arranque, verifique o nível do óleo do motor e, se necessário, reabasteça com óleo do motor.

▶ Reabasteça com óleo do motor conforme descrito no manual de utilização do motor.

■ Se o cortador de relva não for abastecido com um combustível adequado, este pode ser danificado.

- Observe o manual de utilização do motor.

▶ Desligue o motor.
- Coloque o cortador de relva numa superfície plana.
- Limpe a área em torno do fecho do depósito de combustível com um pano húmido.

RM 448.1 TC RM 448.1 PC

• Rode o fecho do depósito de combustível (1) para a esquerda até poder ser removido.
• Remova o fecho do depósito de combustível.
• Encha com combustível de modo a que o nível fique, no mínimo, a 15 mm do rebordo do depósito de combustível.
• Coloque o fecho do depósito de combustível no depósito de combustível.

- Enrosque o fecho do depósito de combustível no sentido dos ponteiros do relógio e aperte à mão.

O depósito de combustível está fechado.

▶ Desligue o motor.
- Extraia o conector da vela de ignição.
- Coloque o cortador de relva numa superfície plana.

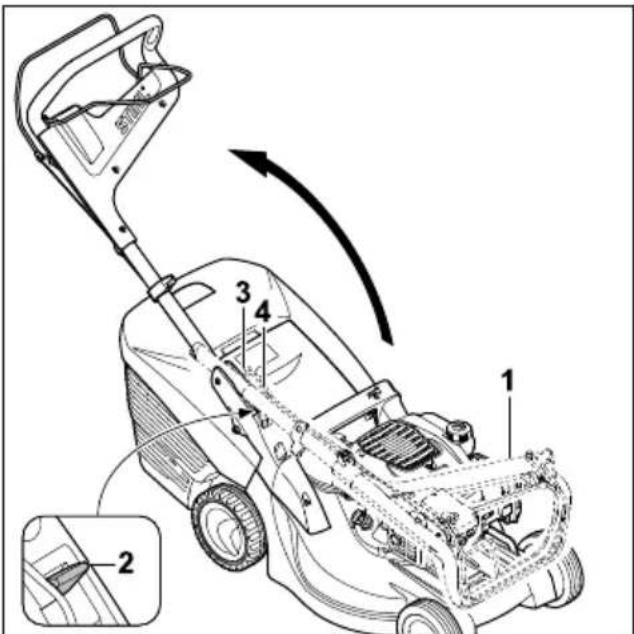

▶ Levante o guiador (1).
- Pressione a alavanca (2) para baixo e mantenhna-a nessa posição.
- Abra o guiador (1) e certifique-se de que não entala os cabos tirantes (3 e 4).
- Solte a alavanca (2) e certifique-se de que o guiador (1) engata por completo.

O guiador (1) está fixamente ligado ao cortador de relva.

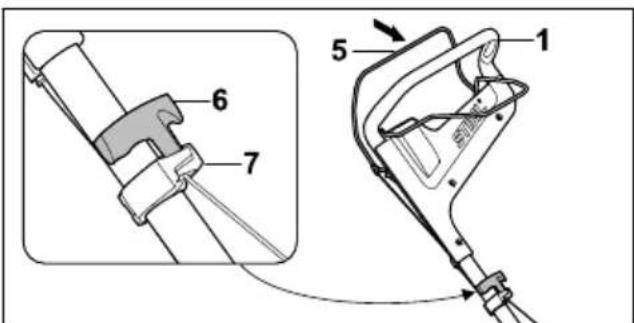

• Prima e mantenha premido o arco de comando do mecanismo de corte (5) ao guiador (1).
  ▶ Puxe o cabo arrancador (6) lentamente no sentido da guia do cabo (7).

9 Arrancar e parar o motor português

• Engate o cabo arrancador (6) na guia do cabo (7).
• Solte o arco de comando da operação de corte (5).
• Encaixe novamente o conector da vela de ignição.

8.2 Ajustar o guiador

▶ Desligue o motor.
- Extraia o conector da vela de ignição.
- Coloque o cortador de relva numa superfície plana.

▶ Segure no guiador (1).
- Pressione a alavanca (2) para baixo e mantenhá-a nessa posição.
- Coloque o guiador (1) na posição pretendida.
▶ Solte a alavanca (2) e certifique-se de que o guiador engata novamente por completo.

8.3 Rebater o guiador

É possível rebater o guiador para transporte ou arrumação com economia de espaço.

▶ Desligue o motor.
▶ Extraia o conector da vela de ignição.
- Coloque o cortador de relva numa superfície plana.
- Prima e mantenha premido o arco de comando do mecanismo de corte ao guiador.
- Desengate o cabo arrancador da guia do cabo e passe-o lentamente de novo no sentido do motor.
- Solte o arco de comando da operação de corte.
- Segure no guiador e mantenha a alavanca pressionada.
▶ Rebata o guiador para a frente.

9 Arrancar e parar o motor

9.1 Dar arranque ao motor

- Coloque o cortador de relva numa superfície plana.

• Prima e mantenha premido o arco de comando do mecanismo de corte (1) com a mão esquerda no sentido do guiador (2).
• Puxe lentamente o cabo arrancador (3) com a mão direita até sentir uma resistência.
• Puxe o cabo arrancador (3) rapidamente para fora e deixe-o enrolar até o motor estar a trabalhar.
  ▶ Se o motor não arrancar: observe o manual de utilização do motor.

9.2 Desligar o motor

• Coloque o cortador de relva numa superfície plana.
• Solte o arco de comando do mecanismo de corte.
  O motor desliga-se.
  ▶ Saia da posição do utilizador.

10 Verificar o cortador de relva

10.1 Verificar os elementos de comando

Arco de comando do mecanismo de corte e arco de comando do mecanismo de translação

▶ Desligue o motor.
- Puxe o arco de comando do mecanismo de corte e o arco de comando do mecanismo de translação por completo no sentido do guiador e solte-os novamente.
- Caso o arco de comando do mecanismo de corte ou o arco de comando do mecanismo de translação se moverem com dificuldade ou não regressarem de forma autónoma à posição inicial: não utilize o cortador de relva e dirija-se a um distribuidor oficial STIHL.

O arco de comando do mecanismo de corte e o arco de comando do mecanismo de translação está avariado.

10.2 Verificar a lâmina

▶ Desligue o motor.
▶ Extraia o conector da vela de ignição.

português 11 Trabalhar com o cortador de relva

- Coloque o cortador de relva com as rodas levantadas, 15.1.

▶ Meça o seguinte:
- Espessura a
- Largura b
- Ângulo de afiação c
- Caso a espessura mínima ou a largura mínima não sejam atingidas: substitua a lâmina, 19.2.
- Caso o ângulo de afiação não seja respeitado: afie a lâmina, 9.2.
- Caso existam dúvidas: dirija-se a um distribuidor oficial STIHL.

11 Trabalhar com o cortador de relva

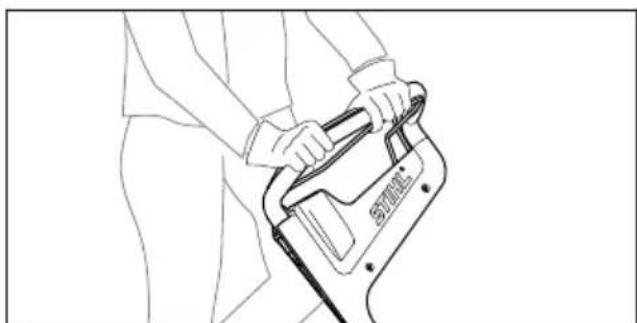

11.1 Segurar e conduzir o cortador de relva

- Segure no guiador com ambas as mãos de modo que os polegares circundem o guiador.

11.2 Ajustar a altura de corte

É possível regular 6 alturas de corte diferentes:

• 25 mm = posição 1
• 30 mm = posição 2
• 40 mm = posição 3
• 50 mm = posição 4
• 60 mm = posição 5
• 75 mm = posição 6

As posições são indicadas no cortador de relva.

▶ Segure no cortador de relva pela pega (1).
- Prima e mantenha premida a alavanca (2).
- Coloque o cortador de relva na posição pretendida elevando-a ou baixando-a.

É possível consultar a altura de corte atual no indicador da altura de corte (3) com o auxílio da marca (4).

▶ Solte a alavanca (2).

O cortador de relva engata.

11.3 Ligar e desligar o mecanismo de translação

11.3.1 Ligar o mecanismo de translação

• Coloque o cortador de relva numa superfície plana.
  ▶ Ligue o motor.

- Puxe o arco de comando do mecanismo de translação (1) por completo na direção do guiador (2) e segure nesse componente de modo a que o polegar circunde o guiador.

O cortador de relva começa a deslocar-se.

11.3.2 Desligar o mecanismo de translação

• Solte o arco de comando do mecanismo de translação.
• Aguarde até que o cortador de relva fique imóvel.

12 Após o trabalho português

11.4 Cortar a relva

Se estiver a trabalhar com o mecanismo de translação ligado: conduza o cortador de relva para a frente de forma controlada.
Se estiver a trabalhar com o mecanismo de translação desligado: Empurre o cortador de relva para a frente de forma lenta e controlada.

11.5 Esvaziar a cesta de recolha de relva

O fluxo de ar gerado pelas lâminas faz elevar o indicador do nível (1). Se a cesta de recolha de relva estiver cheia, o fluxo de ar para. Se o fluxo de ar for diminuto, o indicador do nível (1) volta ao estado de repouso. Esta indicação serve de aviso para esvaziar a cesta de recolha de relva (2).

O funcionamento sem limitações do indicador do nível (1) só é apresentado quando o fluxo de ar produzido é perfeito. Influências externas como relva molhada, densa ou alta, altura de corte baixa, sujidade ou fatores semelhantes podem alterar o fluxo do ar e o funcionamento do indicador do nível (1).

Se o indicador do nível (1) voltar ao estado de repouso: Evvazie a cesta de recolha de relva (2).
▶ Desligue o motor.
▶ Desengate a cesta de recolha de relva (2).

▶ Abra a tala de fecho (3).
- Abra a parte superior da cesta de recolha de relva (4) na pega (5) e mantenha-a nessa posição.
- Segure na pega inferior (6) com a segunda mão.
- Esvazie a cesta de recolha de relva (2).
▶ Feche a cesta de recolha de relva (2).
▶ Engate a cesta de recolha de relva (2).

12 Após o trabalho

12.1 Após o trabalho

▶ Desligue o motor.
- Caso o cortador de relva esteja molhado: deixe o cortador de relva secar.
- Limpe o cortador de relva.

13 Transporte

13.1 Transportar o cortador de relva

▶ Desligue o motor.
A lâmina não pode rodar.
▶ Extraia o conector da vela de ignição.

▶ Use luvas de proteção de material resistente.
▶ Desengate a cesta de recolha de relva.

• Caso o cortador de relva seja transportado com o guiador aberto:
  Uma pessoa deverá segurar na parte dianteira do cortador de relva com ambas as mãos na pega de transporte (1) e uma segunda pessoa deverá segurar no guiador (2) com ambas as mãos.
• O cortador de relva deverá ser levantado e transportado por duas pessoas.

• Caso o cortador de relva seja transportado com o guiador rebatido:
  ▶ Rebata o guiador.
  ▶ Uma pessoa deverá segurar com ambas as mãos na pega de transporte (1) do cortador de relva e uma segunda pessoa deverá segurar na pega (3) com ambas as mãos.
• O cortador de relva deverá ser levantado e transportado por duas pessoas.

Transportar o cortador de relva num veículo

- Fixe o cortador de relva na vertical de modo que não possa tombar nem mover-se.

14 Armazenamento

▶ Desligue o motor e deixe-o arrefecer.
- Extraia o conector da vela de ignição.
- Guarde o cortador de relva de modo a que estejam reunidas as seguintes condições:

• O cortador de relva está fora do alcance das crianças.
• O cortador de relva está limpo e seco.
• O cortador de relva não pode tombar.
• O cortador de relva não pode deslocar-se.

Se o cortador de relva for guardado durante mais de 3 meses:

• Deixe trabalhar até esvaziar o depósito do combustível.
• Solicite a limpeza do depósito de combustível junto de um distribuidor oficial STIHL.
• Mude o óleo do motor conforme indicado no manual de utilização do motor.
  ▶ Desaperte a vela de ignição.

ATENÇÃO

Se o cabo arrancador for puxado para fora com o conector da vela de ignição removido, poderão sair faíscas. As faíscas podem provocar incêndios e explosões em ambientes facilmente inflamáveis ou explosivos. As pessoas podem sofrer ferimentos graves ou fatais e podem ocorrer danos materiais.

• Mantenha o conector da vela de ignição afastado da abertura da vela de ignição.
• Puxe o cabo arrancador várias vezes para fora e deixe-o enrolar.
• Enrosque e aperte bem a vela de ignição.

15 Limpeza

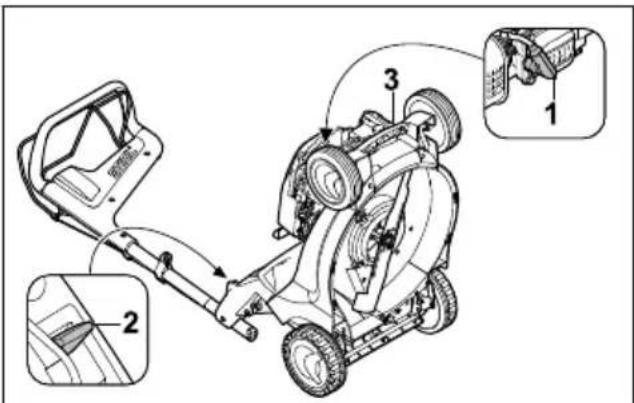

15.1 Colocar o cortador de relva com as rodas levantadas

• Deixe trabalhar até esvaziar o depósito do combustível.
  O motor desliga-se.
• Coloque o cortador de relva numa superfície plana.
  ▶ Desengate a cesta de recolha de relva.
• Coloque a altura de corte na posição mais elevada, 1.2.
• Coloque o guiador na posição mais baixa, 8.2.

• Extraia o conector da vela de ignição (1).
• Com a mão esquerda, pressione a alavanca (2) para baixo e mantenha-a nessa posição.
• Com a mão direita, segure no cortador de relva pela pega de transporte (3) e coloque-o para trás.

15.2 Limpar o cortador de relva

▶ Desligue o motor.
- Deixe arrefecer o cortador de relva.
▶ Retire o conector da vela de ignição.
- Limpe o cortador de relva com um pano húmido.

16 Fazer a manutenção português

• Limpe as ranhuras de ventilação com um pincel.
• Coloque o cortador de relva com as rodas levantadas.
• Limpe a área em torno da lâmina e a lâmina com uma tala de madeira, com uma escova macia ou com um pano húmido.

16 Fazer a manutenção

16.1 Intervalos de manutenção

Os intervalos de manutenção são definidos em função das condições do próprio ambiente e das condições de trabalho. A STIHL recomenda os seguintes intervalos de manutenção:

Motor

- Efetue a manutenção do motor conforme indicado no manual de utilização do motor.

Cortador de relva

- A verificação do cortador de relva deve ser feita uma vez por ano por um distribuidor oficial STIHL.

16.2 Montar e desmontar a lâmina

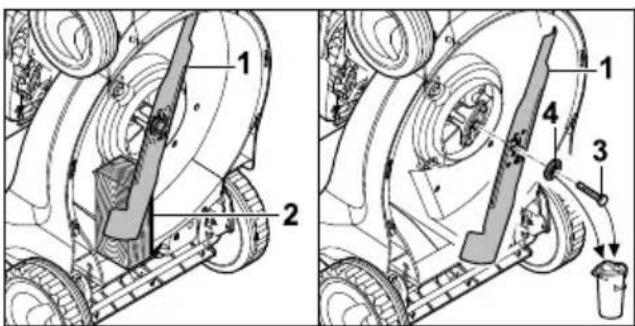

16.2.1 Desmontar a lâmina

▶ Desligue o motor.
▶ Extraia o conector da vela de ignição.
- Coloque o cortador de relva com as rodas levantadas.

• Bloqueie a lâmina (1) com um pedaço de madeira (2).
• Desenrosque o parafuso (3) e remova-o com a anilha (4).
  ▶ Remova a lâmina (1).
  ▶ Elimine o parafuso (3) e a anilha (4). Ao montar a lâmina (1), utilize um parafuso novo e uma anilha nova.

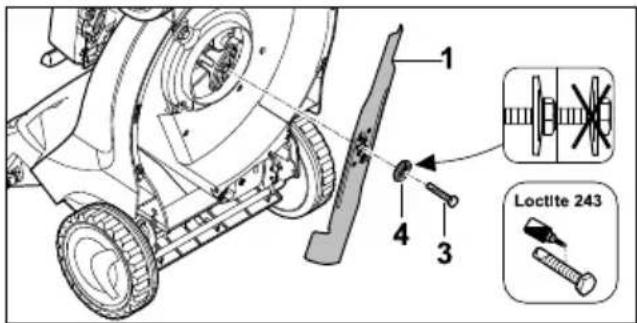

16.2.2 Montar a lâmina

▶ Desligue o motor.
▶ Extraia o conector da vela de ignição.
- Coloque o cortador de relva com as rodas levantadas.

1 4 3 Loctite 243

• Coloque a nova anilha (4) no novo para-fuso (3).
• Aplique o fixador de parafusos Loctite 243 na rosca do parafuso (3).
• Coloque a lâmina (1) de modo que as elevações da superfície de contacto engatem nos entalhes da lâmina (1).
• Enrosque o parafuso (3) juntamente com a anilha (4).

• Bloqueie a lâmina (1) com um pedaço de madeira (2).
• Aperte o parafuso (3) com 65 Nm.

16.3 Afiar e equilibrar a lâmina

É necessária muita prática para afiar e equilibrar corretamente a lâmina.

A STIHL aconselha a que a lâmina seja afiada e equilibrada por um distribuidor oficial STIHL.

ATENÇÃO

• Os gumes da lâmina são afiados. O utilizador pode cortar-se.
  ▶ Use luvas de proteção de material resistente.

▶ Desligue o motor.
▶ Retire o conector da vela de ignição.
- Coloque o cortador de relva com as rodas levantadas.
▶ Desmonte a lâmina.
- Afie a lâmina. Respeite o ângulo de afiação e arrefeça a lâmina, 19.2.
A lâmina não pode adquirir uma tonalidade azul ao ser afiada.
▶ Monte a lâmina.

português 17 Reparar

- Caso existam dúvidas: dirija-se a um distribuidor oficial STIHL.

17 Reparar

O utilizador não pode reparar o cortador de relva e a lâmina de forma autónoma.

- Caso o cortador de relva ou a lâmina estejam danificados: não utilize o cortador de relva

nem a lâmina e dirija-se a um distribuidor oficial STIHL.

- Caso as placas informativas estejam ilegíveis ou danificadas: solicite a substituição das placas informativas junto de um distribuidor oficial STIHL.

18 Eliminação de avarias

18.1 Resolver avarias do cortador de relva

Avaria Causa Solução
Não é possível ligar o motor.	O arco de comando do mecainismo de corte não está pre-mido.	► Dê arranque ao motor conforme descrito no presente manual de utilização.
O depósito do combustível está vazio.		► Reabasteça o cortador de relva.
		A conduta do combustível está obstruída.
		O combustível no depósito é de má qualidade, está sujo ou já é velho.
		O filtro de ar está sujo. ► Dirija-se a um distribuidor oficial STIHL.
		O conector da vela de ignição foi retirado da vela de ignição ou o cabo de ignição não está bem ligado ao conector.
		A vela de ignição tem fuligem, está danificada ou existe uma distância incorreta dos elétrodos.
		A resistência na lâmina é demasiado elevada.
Dificuldades ao dar arran- que ao motor ou a potência do motor dimi-nui.	O cárter do cortador de relva está entupido.	Limpe o cortador de relva.
	A altura de corte está ajustada numa posição demasiado baixa ou a velocidade de avanço é demasiado elevada.	Adapte a altura de corte ou corte a relva mais deva-gar.
	Há água no depósito de combustível e no carburador ou o carburador está entupido.	Esvazie o depósito de combustível, limpe a conduita do combustível e o carburador.
	O depósito do combustível está sujo.	Dirija-se a um distribuidor oficial STIHL.
	O filtro de ar está sujo. Dirija-se a um distribuidor oficial STIHL.
	A vela de ignição tem fuligem. Limpe ou substitua a vela de ignição.
O motor fica muito quente.	O nível do óleo do motor é demasiado reduzido.	Reabasteça com óleo do motor ou mude-o, conforme descrito no manual de utilização do motor.
Avaria Causa $olução
As alhetas de	refrigeração estão sujas.	Limpe o cortador de relva.
O cortador de relva vibra fortemente.	A lâmina está danificada. Substitua a lâmina.
	A lâmina não está corretamente montada.	Monte a lâmina.
A relva não é corretamente cortada.	A lâmina está embotada ou gasta.	Afie ou substitua a lâmina.

19 Dados técnicos

19.1 Cortador de relva STIHL RM 448.1 TC, RM 448.1 PC

Tipo de motor:

- RM 448.1 TC: STIHL EVC 200 C

– RM 448.1 PC: STIHL EVC 300

Cilindrada:

- RM 448.1 TC: 139~cm^3

- RM 448.1 PC: 166~cm^3

Potência:

- RM 448.1 TC: 2,1 kW (2,8 cv) às 2800 rpm

- RM 448.1 PC: 2,6 kW (3,5 cv) às 2800 rpm

Rotação:

- RM 448.1 TC: 2800 rpm

- RM 448.1 PC: 2800 rpm

Volume máximo do depósito de combustível:

- RM 448.1 TC: 900~cm^3 (0,9 l)

- RM 448.1 PC: 900~cm^3 (0,9 l)

Peso:

- RM 448.1 TC: 28 kg

- RM 448.1 PC: 29 kg

Volume máximo da cesta de recolha de relva:

- RM 448.1 TC: 55 I

- RM 448.1 PC: 55 I

Largura de corte:

- RM 448.1 TC: 46 cm

- RM 448.1 PC: 46 cm

19.2 Lâmina

- Espessura mínima a: 2,0 mm

– Largura mínima b: 39 mm

– Ângulo de afiação c: 30°

19.3 Valores de ruído e de vibração

RM 448.1 TC

O valor K referente ao nível de pressão acústica é de 2 dB(A). O valor K referente ao nível de potência acústica é de 1,0 dB(A). O valor K referente aos valores de vibração é de 1,90 m/s².

- Nível de pressão acústica L_pA medido de acordo com a EN ISO 5395-2: 82 dB(A)

• Nível de potência acústica garantido L _WAd medido de acordo com a 2000/14/EC/S.I. 2001/1701: 95 dB(A)
• Valor de vibração a_hv medido de acordo com a EN 12096, EN 20643, EN ISO 5395-2, guia-dor: 3,80 m/s ^2

RM 448.1 PC

O valor K referente ao nível de pressão acústica é de 2 dB(A). O valor K referente ao nível de potência acústica é de 1,1 dB(A). O valor K referente ao valor de vibração é de 2,20 m/s².

• Nível de pressão acústica L _pA medido de acordo com a EN ISO 5395-2: 83 dB(A)
• Nível de potência acústica garantido L _WAd medido de acordo com a 2000/14/EC/S.I. 2001/1701: 96 dB(A)
• Valor de vibração a_hv medido de acordo com a EN 12096, EN 20643, EN ISO 5395-2, guia-dor: 4,40 m/s²

É possível consultar informações sobre o cumprimento da diretiva 2002/44/EC e

S.I. 2005/1093 relativa à informação sobre os agentes físicos (vibrações) em www.stihl.com/vib.

19.4 REACH

REACH designa um decreto CE para registar, avaliar e autorizar produtos químicos.

Informações para cumprir o decreto REACH podem ser consultadas no site www.stihl.com/reach.

20 Peças de reposição e acessórios

20.1 Peças de reposição e acessórios

STIHL Estes símbolos identificam peças de reposição originais da STIHL e acessórios originais da STIHL.

A STIHL recomenda a utilização de peças de reposição originais da STIHL e acessórios originais da STIHL.

Peças de reposição e acessórios de outros fabricantes não podem ser avaliados pela STIHL quanto a fiabilidade, segurança e adequação apesar do constante acompanhamento omercado e a STIHL não se pode responsabilizar pela sua utilização.

As peças de reposição originais da STIHL e os acessórios originais da STIHL estão disponíveis num revendedor especializado da STIHL.

20.2 Peças de reposição importantes

– Lâmina: 6358 702 0100
- Parafuso da lâmina: 9008 319 9028
– Anilha: 0000 702 6600

21 Eliminar

É possível consultar informações sobre a eliminação junto da administração local ou num distribuidor oficial STIHL.

A eliminação inadequada pode ser nociva para a saúde e poluir o ambiente.

• Entregue os produtos STIHL, incluindo embalagens, num ponto de recolha adequado para reciclagem, em conformidade com os regula- mentos locais.
• Não elimine juntamente com o lixo doméstico.

22 Declaração de conformidade CE

22.1 Cortador de relva STIHL RM 448.1 TC, RM 448.1 PC

STIHL Tirol GmbH

declara sob a sua exclusiva responsabilidade que

• Modelo: Cortador de relva
• Marca: STIHL
  – Tipo: RM 448.1 TC, RM 448.1 PC
  – Largura de corte: 46 cm
  – Identificação de série: 6358

satisfaz as disposições aplicáveis das diretivas 2000/14/EC, 2006/42/EC, 2014/30/EU e

2011/65/EU e foi desenvolvido e produzido em conformidade com as versões válidas à data da produção das seguintes normas:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.

Entidade nomeada envolvida:

TÜV Rheinland LGA Products GmbH

Tillystraße 2

90431 Nürnberg, Alemanha

Para determinar o nível de potência acústica medido e garantido, foram respeitados os termos da diretiva 2000/14/EC, anexo VIII.

Nível de potência acústica medido:

- RM 448.1 TC: 94,4 dB(A)

- RM 448.1 PC: 95,3 dB(A)

Nível de potência acústica garantido:

• RM 448.1 TC: 95 dB(A)
• RM 448.1 PC: 96 dB(A)

A documentação técnica está guardada junto da STIHL Tirol GmbH.

O ano de fabrico e o número de máquina encontram-se indicados no cortador de relva.

Langkampfen, 29.06.2021

STIHL Tirol GmbH

em representação de

Matthias Fleischer, responsável pela área de Pesquisa e Desenvolvimento

em representação de

Sven Zimmermann, responsável pela área da Qualidade

23 Declaração de conformidade UKCA

23.1 Cortador de relva STIHL RM 448.1 TC

STIHL Tirol GmbH

declara sob a sua exclusiva responsabilidade que

satisfaz as disposições aplicáveis dos regula- mentos do Reino Unido "Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001", "Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016" e "The Restric- tion of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regula- tions 2012" e foi desenvolvido e produzido em conformidade com as versões válidas à data da produção das seguintes normas: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.

Entidade nomeada envolvida:

TUV Rheinland UK LTD

1011 Stratford Road

Solihull, B90 4BN

Reino Unido

Para determinar o nível de potência acústica medido e garantido, foram respeitados os termos do regulamento do Reino Unido "Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 11".

– Nível de potência acústica medido: 94,4 dB(A)
– Nível de potência acústica garantido: 95 dB(A)

A documentação técnica está guardada junto da STIHL Tirol GmbH.

O ano de fabrico e o número de máquina encontram-se indicados no cortador de relva.

Langkampfen, 02.11.2021

STIHL Tirol GmbH

em representação de

Matthias Fleischer, responsável pela área de Pesquisa e Desenvolvimento

em representação de

Sven Zimmermann, responsável pela área da Qualidade

Obsah

0478-111-9952-B 235

1 Úvod....235
2 Informácie k tomuto návodu na obsluhu. 236
3 Prehlad....236
4 Bezpečnostné upozornenia.... 237
5 Pripravenie kosačky na trávu na použitie..... 242
6 Zostavenie kosačky na trávu.... 243
7 Natankujte kosačku na trávu....244
8 Nastavenie kosačky na trávu pre používa- těla.... 245
9 Štartovanie a vypnutie motora.... 245
10 Skontrolujte kosačku na trávu....246
11 Práca s kosačkou na trávu....246
12 Po ukončení práce.... 247
13 Preprava.... 248
14 Skladovanie.... 248
15 Čistenie.... 248
16 Údržba.... 249
17 Oprava.... 250
18 Odstraňovanie porúch....250
19 Technické údaje....251
20 Náhradné diely a príslušenstvo....252
21 Likvidácia.... 252
22 EÚ vyhlásenie o zhode.... 252
23 Prehlásenie o zhode výrobcom – UKCA.252

1 Úvod

Gabenimo rankena skirta vejapjovei gabenti.

▶ Atleiskite svirti (2).
