LIETOŠANAS INSTRUKCIJA RM 448 TC STIHL
1 Priekšvārds.... 292
2 Informācija par šo lietošanas instrukciju. 292
3 Pārskats.... 293
4 Drošības norādījumi.... 294
5 Zāles plāvēja sagatavošana darbam..... 299
6 Zāles plāvēja montāža.... 299
7 Zāles plāvēja degvielas tvertnes uzpilde 301
8 Zāles plāvēja iestatīšana lietotājam...... 301
9 Motora iedarbināšana un apturēšana..... 302
10 Zāles plāvēja pārbaude....302
11 Darbs ar zāles plāvēju.... 303
12 Pēc darba....304
13 Transportēšana....304
14 Uzglabāšana.... 304
15 Tīrīšana.... 305
16 Apkope....305
17 Remonts....306
18 Traucējumu novēršana.... 306
19 Tehniskie dati....307
20 Rezerves da las un piederumi.... 308
21 Utilizēšana.... 308
22 ES atbilstības deklarācija.... 308
23 UKCA – Apvienotās Karalistes atbilstības deklarācija....309
1 Priekšvārds
Cienītais klient, cienījamā kliente!
Mēs priecājamies, ka esat izvēlējies STIHL. Mēs attīstām un ražojam savus augstākās kvalitātes izstrādājumus atbilstoši savu klientu prasībām. Šādi rodas izstrādājumi, kas ir īpaši uzticami arī smagos apstāklos.
STIHL nodrošina arī augstāko servisa kvalitāti. Mūsu tirgotāji garantē profesionālas konsultācijas un apmācību, kā arī visaptverošu tehnisku apkalpošanu.
STIHL vienmēr ilgtspējīgu un atbildīgu rūpējas par dabu. Šī lietošanas instrukcija sniedz jums atbalstu, lai jūs ilgstoši, droši un videi draudzīgi varētu lietot savu STIHL Produkt ražojumu.
Mēs pateicamies par jūsu uzticību un vēlam jums izdošanos ar jūsu STIHL izstrādājumu.
Dr. Nikolas Stihl
SVARĪGI! PIRMS LIETOŠANAS IZLASIET UN SAGLABĀJIET.
2 Informācija par šo lietošanas instrukciju
2.1 Spēkā esošie dokumenti
Šī lietošanas pamācība ir ražotāja oriğinālā lietošanas pamācība saskaņā ar EK Direktīvu 2006/42/EC.
Spēkā ir vietējie drošības noteikumi.
▶ Papildus šai lietošanas pamācībai izlasiet, izprotiet un saglabājiet tālāk norādītos dokumentus.
– Lietošanas pamācība: motors STIHL EVC 200.3 C
- Lietošanas pamācība: motors STIHL EVC 300.0
2.2 Brīdinājuma norāžu apzīmēšana tekstā
BĪSTAMI
■ Norāde sniedz informāciju par apdraudēju-mam, kas rada smagas traumas vai izraisa nāvi.
- Minētās darbības var novērst smagas traumas vai nāvi.
BRĪDINĀJUMS
■ Norāde sniedz informāciju par apdraudēju-mam, kas var izraisīt smagas traumas vai nāvi.
- Minētās darbības var novērst smagas traumas vai nāvi.
NORĀDĪJUMS
■ Norāde sniedz informāciju par apdraudēju-mam, kas var izraisīt mantiskos bojājumus.
- Minētās darbības var novērst mantiskos bojājumus.
2.3 Simboli tekstā
Šis simbols sniedz norādi uz nodaļu šajā lietošanas instrukcijā.
3 Pārskats

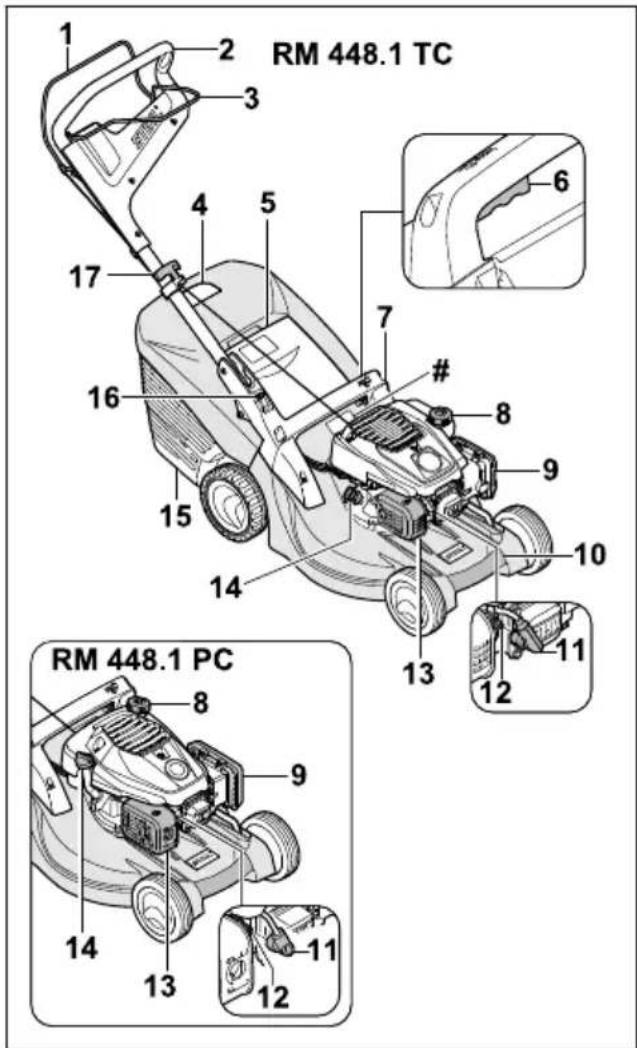

3.1 Zāles plāvējs
2 Vadības rokturis
Vadības rokturi izmanto zāles plāvēja apturēšanai, vadīšanai un transportēšanai.
3 Piedziņas pārslēgšanas svira
Piedziņas pārslēgšanas sviru izmanto piedziņas ieslēgšanai un izslēgšanai.

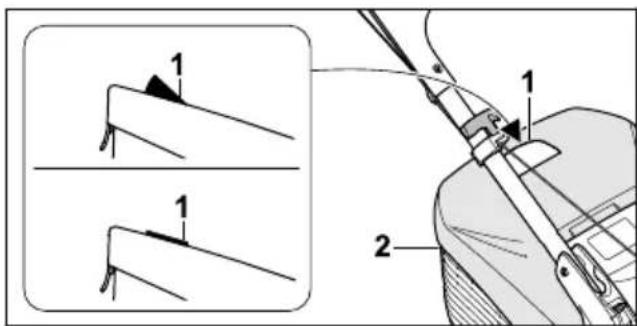

4 Savāktās zāles daudzuma indikators
Savāktās zāles daudzuma indikators norāda zāles savācējgroza piepildījuma līmeni.
5 Izmešanas vāks
Izmešanas vāks noslēdz izmešanas kanālu.

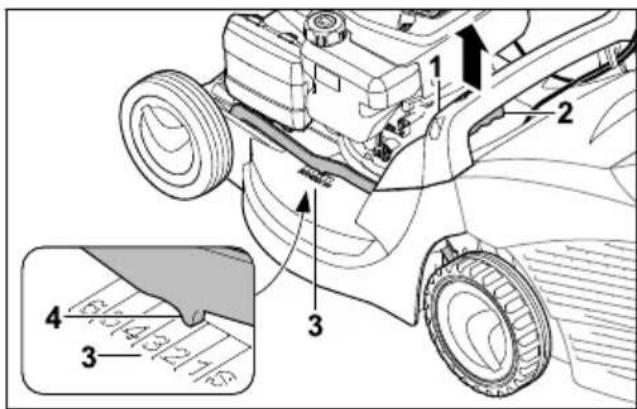

6 Svira
Sviru izmanto plaušanas augstuma regulēšanai.
7 Rokturis
Rokturi izmanto zāles plāvēja turēšanai plaušanas augstuma iestatīšanas laikā un zāles plāvēja transportēšanai.

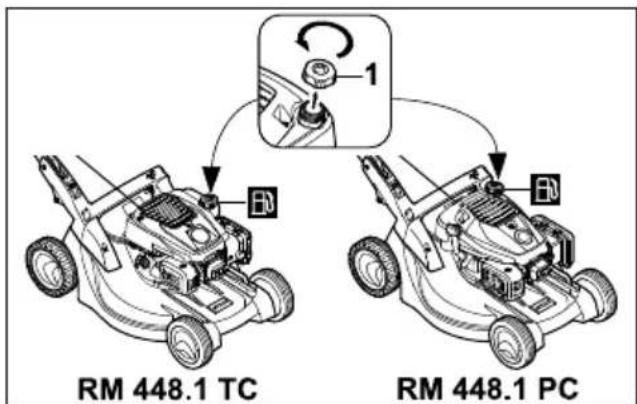

8 Degvielas tvertnes vāciņš
Degvielas tvertnes vāciņš noslēdz benzīna iepildīšanas atveri.
9 Filtra vāciņš
Filtra vāciņš nosedz gaisa filtru.
10 Transportēšanas rokturis
Transportēšanas rokturi izmanto zāles plā- vēja transportēšanai.
11 Aizdedzes atslēgas kontaktspraudnis
Aizdedzes atslēgas kontaktspraudnis savieno aizdedzes līniju ar aizdedzes sveci.
12 Aizdedzes svece
Aizdedzes svece aizdedzina gaisa-degvielas maisījumu motorā.
13 Trokšna slāpētājs
Trokšna slāpētājs samazina zāles plāvēja trokšna emisiju.
14 Motorellas tvertnes vāciņš
Motorellas tvertnes vāciņš noslēdz motorellas iepildīšanas atveri.
15 Zāles savācējgrozs
Zāles savācējgrozā tiek savākta nopļautā zāle.
16 Svira
Svira tiek izmantota vadības roktura regulēšanai un pārslēgšanai.
17 Startera rokturis
Ar startera rokturi iedarbina motoru.
# Datu plāksnīte ar ierīces numuru
3.2 Simboli
Simboliem uz zāles plāvēja ir tālāk norādītā nozīme.
LWA
Garantētais trokšņu jaudas līmenis saskaņā ar Direktīvu 2000/14/EC izteikts dB(A), lai varētu salīdzināt produktu trokšņu emisiju.
Šis simbols apzīmē degvielas tvertnes vāciņu.
Šis simbols apzīmē motorellas tvertnes vāciņu.
ledarbiniet motoru.
Apturiet motoru.
leslēdziet piedziņu.
4 Drošības norādījumi
4.1 Brīdinājuma simboli
Brīdinājuma simboliem uz zāles plāvēja ir tālāk minētā nozīme.
levērojiet drošības norādījumus un ar tiem saistītos pasākumus.
Izlasiet, izprotiet un saglabājiet lietošanas pamācību.
levērojiet drošības norādījumus par gaisā izsviestiem priekšmetiem un atbilstošos drošības pasākumus.
Neskarieties pie rotējoša naža.
Transportēšanas, glabāšanas, apkopes vai remonta laikā izņemiet aizdedzes atslēgas kontaktspraudni.
levērojiet drošu attālumu.
4.2 Paredzētais lietojums
Zāles plāvēji STIHL RM 448 TC un
STIHL RM 448 PC ir paredzēti zāles plaušanai.
▲ BRĪDINĀJUMS
■ Ja zāles plāvēju izmanto neatbilstoši paredzē-tajam lietojumam, var rasties smagi vai nāvē-joši savainojumi un materiāli zaudējumi.
- Izmantojiet zāles plāvēju tā, kā aprakstīts šajā lietošanas pamācībā un motora lietošanas pamācībā.
4.3 Prasības lietotājam
▲ BRĪDINĀJUMS
■ Lietotāji, kas nav apmācīti, nevar atpazīt un novērtēt zāles pļāvēja radīto apdraudējumu. Lietotājam vai citām personām var rasties smagi vai nāvējoši savainojumi.
- Izlasiet, izprotiet un saglabājiet lietošanas pamācību.
- Ja zāles plāvējs tiek nodots citai personali: nododiet līdzi zāles plāvēja un motora lietošanas pamācību.
▶ Gādājiet, lai lietotājs ievērotu tālāk minētās prasības.
– Lietotājs ir atpūties.
- Lietotājam ir pietiekamas fiziskās, maņu un garīgās spējas lietot zāles plāvēju un strādāt ar to. Ja lietotāja fiziskās, uztveres vai garīgās spējas ir ierobežotas, lietotājs drīkst strādāt tikai atbildīgās personas uzraudzībā vai saskaņā ar tās norādījumiem.
- Lietotājs var atpazīt un novērtēt zāles plāvēja radīto apdraudējumu.
- Lietotājs apzinās, ka atbild par negadījumiem un bojājumiem.
- Lietotājs ir pilngadīgs vai atbilstoši valsts noteikumiem tiek profesionāli apmācīts instruktora uzraudzībā.
- STIHL specializētais izplatītājs vai speciālists ir apmācījis lietotāju pirms zāles plāvēja ekspluatācijas.
- Lietotāja rīcību neietekmē alkohols, medikamenti vai narkotiskas vielas.
- Ja rodas neskaidrības: sazinieties ar STIHL specializēto izplatītāju.
4.4 Apgērbs un aprīkojums
▲ BRĪDINĀJUMS
- Darba laikā priekšmeti var tikt izmesti augšup ar lielu ātrumu. Lietotājs var savainoties.
▶ Nēsājiet garas izturīga materiāla bikses.
■ Darba laikā rodas troksnis. Troksnis var kaitēt dzirdei.
4 Drošības norādījumi latviešu
▶ Lietojiet dzirdes aizsargus.
- Darba laikā var tikt sacelti putekļi. leelpotās putekļu dalīnas var būt kaitīgas veselībai un izraisīt alergiskas reakcijas.
- Ja tiek sacelti putekli: nēsājiet puteklu aiz-sargmasku.
■ Nepiemērots apgērbs var aizkerties aiz kokiem, zariem un zāles plāvēja. Lietotāji, kuriem nav piemērota apgērba, var gūt savainojumus.
▶ Nēsājiet piegułošu apgērbu.
▶ Nonemiet šalles un rotaslietas.
■ Tīrīšanas, apkopes vai transportēšanas laikā lietotājs var saskarties ar nazi. Lietotājs var savainoties.
▶ Valkājiet izturīga materiāla darba cimdus.
▶ Nēsājiet stingrus, slēgtus apavus ar neslī-došām zolēm.
■ Ja lietotājam ir nepiemēroti apavi, pastāv paslīdēšanas risks. Lietotājs var savainoties.
■ Naža asināšanas laikā var izmest materiāla dalīnas. Lietotājs var savainoties.
Nēsājiet cieši pieguļošas aizsargbrilles. Tirdzniecībā ir pieejamas piemērotas aizsargbrilles, kas atbilst standartam EN 166 vai valsts noteikumiem un ir atbilstoši markētas.
- Valkājiet izturīga materiāla darba cimdus.
4.5 Darba zona un apkārtējā vide
▲ BRĪDINĀJUMS
■ Nepiederošas personas, bērni un dzīvnieki var nepazīt un nespēt pienācīgi novērtēt zāles plāvēja un augšup izmesto priekšmetu radīto apdraudējumu. Nepiederošas personas, bērni un dzīvnieki var smagi savainoties vai zaudēt dzīvību, kā arī var rasties materiāli zaudējumi.
▶ Nelaujiet nepiederošām personām, bērniem un dzīvniekiem uzturēties darba zonā.
▶ levērojiet attālumu līdz priekšmetiem.
▶ Neatstājiet zāles plāvēju bez uzraudzības.
▶ Gādājiet, lai bērni nevarētu rotaļāties ar zāles pļāvēju.
■ Motora darbības laikā no trokšņa slāpētāja izplūst karstas izplūdes gāzes. Karstas izplūdes gāzes var aizdedzināt viegli uzliesmojošus priekšmetus un izraisīt ugunsgrēku.
▶ Raugiet, lai izplūdes gāzu plūsma būtu virzīta tālu no viegli degošiem materiāliem.
4.6 Drošs stāvoklis
4.6.1 Zāles plāvējs
Zāles plāvējs ir ekspluatācijai drošā stāvoklī, ja ir izpildīti tālāk minētie nosacījumi.
– Zāles plāvējs nav bojāts.
– No zāles plāvēja netek benzīns.
– Degvielas tvertnes vāciņš ir noslēgts.
– No zāles plāvēja netek motorella.
- Motorellas tvertnes vāciņš ir noslēgts.
– Zāles plāvējs ir tīrs.
- Vadības elementi darbojas, un tie nav pārveidoti.
- Ja tiek veikta plaušana un nopļautā zāle jāsavāc zāles savācējgrozā: zāles savācējgrozs ir pareizi pievienots.
- Ja tiek veikta plaušana un nopļautā zāle jāizmet aizmugurē: zāles savācējgrozs ir noņemts un izmešanas vāks ir aizvērts.
– Nazim jābūt pareizi uzstādītam.
– Uzstādīti oriğinālie, šim zāles plāvējam pare-dzētie STIHL piederumi.
– Piederumi ir pareizi piestiprināti.
- Ar atsperi noslogotie mehānismi nav bojāti un darbojas.
– Atlaižot plaušanas režima pārslēgsviru, motors apstājas.
▲ BRĪDINĀJUMS
■ Ja stāvoklis nav ekspluatācijai drošs, detaļas var nedarboties pareizi, drošības aprīkojums var nedarboties, un var izplūst degviela. Personas var gūt smagus vai nāvējošus savainojumus.
- Strādājiet tikai ar nebojātu zāles plāvēju.
▶ Ja no zāles pļāvēja tek benzīns: nestrādājiet ar zāles pļāvēju un sazinieties ar STIHL specializēto izplatītāju.
▶ Aizveriet degvielas tvertnes vāciņu.
▶ Ja no zāles plāvēja tek motorella: nestrādā-jiet ar zāles plāvēju un sazinieties ar STIHL specializēto izplatītāju.
▶ Aizveriet motorellas tvertnes vāciņu.
▶ Ja zāles plāvējs ir netīrs: notīriet zāles plāvēju.
▶ Neveiciet manipulācijas ar zāles pļāvēju un tā drošības sistēmām.
▶ Īpaši ir aizliegtas jebkādas izmainas zāles plāvējā, kas maina motora jaudu vai apgrie- zienu skaitu. - Ja vadības elementi nedarbojas: nestrādājiet ar zāles plāvēju.
- Ar atsperēm noslogoti mehānismi var atbrī-vot uzkrāto energiju.
▶ Ja tiek veikta plaušana un nopļautā zāle jāsavāc zāles savācējgrozā: piestipriniet
zāles savācējgrozu tā, kā aprakstīts šajā lietošanas pamācībā.
- Šim zāles plāvējam uzstādiet tikai oriģinālos STIHL piederumus.
▶ Uzstādiet nazi tā, kā aprakstīts šajā lietošanas pamācībā.
▶ Uzstādiet piederumus tā, kā aprakstīts šajā vai piederuma lietošanas pamācībā.
▶ Neievietojiet zāles plāvēja atverēs priekš-metus. - Nomainiet nolietotas vai bojātas norādījumu plāksnītes.
- Ja rodas neskaidrības: sazinieties ar STIHL specializēto izplatītāju.

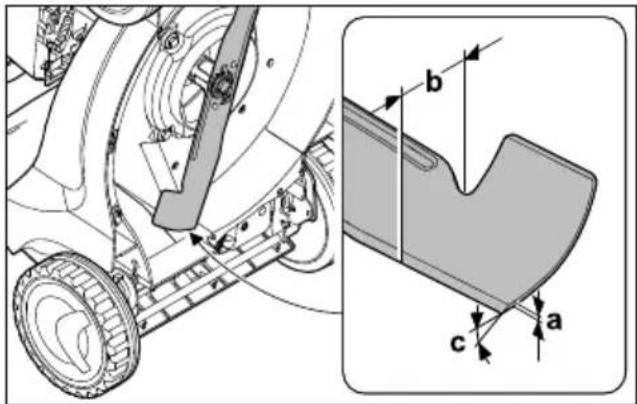

4.6.2 Nazis
Nazis ir ekspluatācijai drošā stāvoklī, ja ir izpildīti tālāk minētie nosacījumi.
– Nazis un tā sastāvdaļas nav bojātas.
– Nazis nav deformēts.
– Nazis ir pareizi uzstādīts.
– Nazis ir pareizi uzasināts.
– Nazim nav atskabargu.
– Nazis ir pareizi līdzsvarots.
– Nav pārsniegtas naža minimālā biezuma un platuma vērtības, 19.2.
– Ir ievērots asināšanas leņkis, 9.2.
⚠ BRĪDINĀJUMS
■ Ja nav nodrošināts ekspluatācijai drošs stāvoklis, naža daļas var atvienoties un tikt izsviestas. Personas var smagi savainoties.
- Strādājiet tikai tad, ja nazis un tā sastāvda-las nav bojātas.
▶ Pareizi ievietojiet nazi.
▶ Pareizi uzasiniet nazi.
- Ja naža biezums un platums ir mazāks par minimālo vērtību: nomainiet nazi.
- Lieciet STIHL specializētajam izplatītājam līdzsvarot nazi.
- Ja rodas neskaidrības: sazinieties ar STIHL specializēto izplatītāju.
4.7 Degviela un degvielas uzpildišana
▲ BRĪDINĀJUMS
- Šim zāles plāvējām paredzētā degviela ir benzīns. Benzīns ir ārkārtīgi ugunsnedrošs. Ja benzīns nonāk saskarē ar atklātu liesmu vai karstiem priekšmetiem, benzīns var izraisīt ugunsgrēkus vai eksplozijas. Var rasties smagi vai nāvējoši savainojumi un materiāli zaudējumi.
▶ Sargiet benzīnu no karstuma un uguns.
▶ Neizlaistiet benzīnu.
- Sargiet benzīnu no karstuma un uguns. - Neizlaistiet benzīnu.
▶ Ja benzīns ir izliets: saslaukiet benzīnu ar drānu un motoru mēģiniet iedarbināt tikai pēc tam, kad visas zāles pļāvēja daļas ir sausas.
▶ Nesmēkējiet.
▶ Neuzpildiet benzīnu atklātas liesmas tuvumā.
- Pirms degvielas uzpildīšanas izslēdziet motoru un ľaujiet tam atdzist.
▶ Ja degvielas tvertni nepieciešams iztukšot: dariet to ārpus telpām.
▶ ledarbiniet motoru vismaz 3 m attālumā no degvielas uzpildes vietas.
▶ Nekad neuzglabājiet zāles plāvēju telpās, ja tā degvielas tvertnē ir benzīns.
■ leelpojot benzīna tvaikus, cilvēki var saindēties.
▶ Neieelpojiet benzīna tvaikus.
▶ Degvielas uzpildi veiciet tikai vietā ar labu ventilāciju.
- Darba laikā zāles plāvējs sakarst. Benzīns izplešas, un degvielas tvertnē vai veidoties pārspiediens. Atverot degvielas tvertnes vāciņu, benzīns var izšļakstīties. Izšļakstītais benzīns var aizdegties. Lietotājs var gūt smagus savainojumus.
- Vispirms laujiet zāles plāvējam atdzist, un tikai pēc tam atveriet degvielas tvertnes vāciņu.
■ Apgērbs, kas nonācis saskarē ar benzīnu, var vieglāk aizdegties. Var rasties smagi vai nāvē-joši savainojumi un materiāli zaudējumi.
▶ Gadījumā ja apgērbs nonāk saskarē ar ben-zīnu: nomainiet apgērbu.
■ Benzīns var apdraudēt apkārtējo vidi.
▶ Utilizējiet benzīnu atbilstoši noteikumiem un videi nekaitīgā veidā.
■ Ja benzīns saskaras ar ādu vai iekļūst acīs, var rasties ādas vai acu kairinājums.
- Izvairieties no saskares ar benzīnu.
▶ Ja škidrums saskāries ar ādu: nomazgājiet attiecīgās vietas ar lielu ūdens daudzumu un ziepēm.
- Ja škidrums iekluvis acis: vismaz 15 minūtes skalojiet acis ar lielu ūdens daudzumu un griezieties pie ārsta.
■ Zāles plāvēja aizdedzes iekārta veido dzirksteles. Dzirksteles vai izklūt ārpusē un viegli uzliesmojošā vai sprādzienbīstamā vidē var izraisīt aizdegšanos un sprādzienus. Var rasties smagi vai nāvējoši savainojumi un materiāli zaudējumi.
- Izmantojiet aizdedzes sveces, kas aprakstī-tas motora lietošanas pamācībā.
4 Drošības norādījumi latviešu
- leskrūvējiet aizdedzes sveci un cieši pievelciet.
▶ Stingri uzspraudiet aizdedzes atslēgas kontaktspraudni.
■ Ja zāles plāvējs tiek uzpildīts ar benzīnu, kas motoram ir nepiemērots, ir iespējami zāles plāvēja bojājumi.
- Izmantojiet svaigu zīmola benzīnu, kas nesatur svinu.
▶ levērojiet norādījumus motora lietošanas pamācībā.
4.8 Darbs
▲ BRĪDINĀJUMS
■ Ja lietotājs neiedarbina motoru pareizi, lietotājs var zaudēt kontroli pār zāles plāvēju. Lietotājs var gūt smagus savainojumus.
▶ ledarbiniet motoru tā, kā aprakstīts šajā lietošanas pamācībā.
■ Noteiktās situācijās lietotājs vairs nevar koncentrēti strādāt. Lietotājs var paklupt, nokrist un gūt smagus savainojumus.
▶ Strādājiet mierīgi un uzmanīgi.
▶ Płaujiet tikai labas redzamības laikā.
Nestrādājiet ar zāles pļāvēju, ja apgaismo-
jums un redzamība ir slikta.
- Ar zāles plāvēju drīkst strādāt tikai viena persona.
▶ Uzmanieties no škēršliem.
▶ Nesagāziet zāles plāvēju.
- Darba laikā stāviet uz zemes un saglabājiet līdzsvaru.
- Ja rodas noguruma pazīmes: atpūtieties no darba.

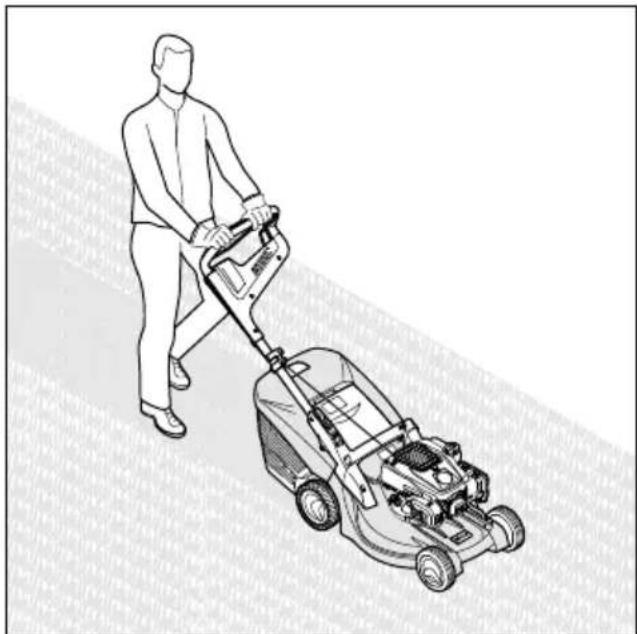

▶ Ja tiek plauta nogāze: plaujiet škērsām.
▶ Nestrādājiet nogāzēs, kuru slīpums pārsniedz 25° (46,6 %).
Zāles plāvēju izmantojiet ar īpašu piesardzību, strādājot nogāžu, pauguraina apvidus, grāvju, izgāztuvju un ūdenstilpņu tuvumā.
- Saplānojiet darbu tā, lai nebūtu ilglaicīga smaga slodze.
■ Kad motors darbojas, veidojas izplūdes gāzes. leelpojot izplūdes gāzes, cilvēki var saindēties.
▶ Neieelpojiet izplūdes gāzes.
- Ar zāles pļāvēju strādājiet tikai vietā ar labu ventilāciju.
- Ja jūtat nelabumu, galvassāpes, redzes traucējumus, dzirdes traucējumus vai reiboni: beidziet strādāt un sazinieties ar ārstu.
■ Ja lietotājam ir dzirdes aizsardzības ierīces un motors darbojas, lietotājs trokšņus var sadzirdēt un izvērtēt tikai ierobežotā apjomā.
▶ Strādājiet mierīgi un uzmanīgi.
■ Zāles plāvējs ir aprīkots ar motora apstādināšanas ierīci.
▶ Motors un nazis tiek apturēts 3 sekunžu laikā pēc plaušanas režīma sviras atlaišanas.
■ Rotējošais nazis var savainot lietotāju. Lietotājs var gūt smagus savainojumus.
- Izņemiet aizdedzes atslēgas kontakt-spraudni.
- Neskarieties pie rotējoša naža. - Ja kāds priekšmets blokē nazi: apturiet motoru. Tikai pēc tam izņemiet priekšmetu.
■ Ja strādājat bez piedziņas, to var nejauši ieslēgt, un zāles pļāvējs var sākt kustēties. Personas var gūt smagus savainojumus, un var tikt nodarīti materiāli zaudējumi.
- Spiediet piedziņas pārslēgšanas sviru tikai tad, ja nepieciešams ieslēgt piedziņu.
■ Ja darba laikā novērojat izmaiņas zāles plā- vēja darbībā vai neparastas darbības, iespē- jams, zāles plāvējs nav ekspluatācijai drošā stāvoklī. Personas var gūt smagus savainoju- mus, un var tikt nodarīti materiāli zaudējumi.
▶ Pärtrauciet darbu un sazinieties ar STIHL specializēto izplatītāju.
■ Darba laikā zāles plāvējs var radīt vibrāciju.
▶ Nēsājiet darba cimdus.
▶ levērojiet pārtraukumus.
▶ Ja novērojat asinsrites traucējumu simptomus: vērsieties pie ārsta.
■ Apskatiet plaujamo platību virsmu un ħemiet vērā škēršlus. Ja darba laikā nazis saskaras ar svešķernenī, to vai tā daļas ar lielu ātrumu var izmest augšup. Personas var gūt savainojumus un var tikt nodarīti materiāli zaudējumi.
▶ Novāciet no darba zonas svešķermeņus, piemēram, akmeņus, zarus, stieples, rotallietas. Atzīmējiet slēptus priekšmetus, ko nav iespējams novākt.
- Atlaižot plaušanas režima pārslēgšanas sviru, nazis īsu brīdi turpina griezties. Personas var gūt smagus savainojumus.
▶ Nogaidiet, līdz nazis pārstāj griezties.
- Zāles savācējgrozu nonemiet tikai brīdī, kad nazis vairs negriežas.
■ Ja rotējošs nazis saskaras ar cietu priekš-metu, var rasties dzirksteles. Viegli uzliesmo-jošā vidē dzirksteles var izraisīt aizdegšanos. Var rasties smagi vai nāvējoši savainojumi un materiāli zaudējumi.
▶ Nestrādājiet viegli uzliesmojošā vidē.
latviešu 4 Drošības norādījumi
■ Ja zāles plāvējs tiek novietots uz slīpām virsmām, tas var noripot lejā. Personas var gūt savainojumus un var tikt nodarīti materiāli zau-dējumi.
- Atlaidiet zāles plāvēju tikai tad, kad tas stāv uz līdzenas virsmas un nevar pa to noripot.
■ Ja pie vadības roktura ir piestiprināti priekšmeti, papildu svara dēl zāles plāvējs var apgāzties. Personas var gūt savainojumus un var tikt nodarīti materiāli zaudējumi.
▶ Nekādā gadījumā nepiestipriniet priekšmetus pie vadības roktura.
⚠ BĪSTAMI
■ Ja strādājat vidē, kurā ir strāvu vadoši vadi, nazis var ar tiem saskarties un radīt bojāju-mus. Lietotājam var rasties smagi vai nāvējoši savainojumi.
▶ Nestrādājiet vidē, kurā ir strāvu vadoši vadi.
■ Strādājot negaisa laikā, lietotājam var iespert zibens. Lietotājam var rasties smagi vai nāvē-joši savainojumi.
▶ Negaisa laikā: nestrādājiet.
■ Strādājot lietus laikā, lietotājs var paslīdēt. Lietotājam var rasties smagi vai nāvējoši savainojumi.
▶ Lietus laikā: nestrādājiet.
4.9 Transportēšana
▲ BRĪDINĀJUMS
■ Transportēšanas laikā zāles plāvējs var apgāzties vai izkustēties. Personas var gūt savainojumus, un var tikt nodarīti materiāli zaudējumi.
▶ Apturiet motoru.
▶ Nogaidiet, līdz nazis pārstāj griezties.
- Izņemiet aizdedzes atslēgas kontakt-spraudni.
Nostipriniet zāles plāvēju ar savilcējsiks-nām, siksnām vai tīklu uz piemērotas plat-formas, lai tas nevarētu apgāzties un izku-stēties.
■ Pēc tam, kad motors ir darbojies, trokšna slāpētājs un motors var būt karsts. Lietotājs transportēšanas laikā var apdedzināties.
▶ Stumiet zāles plāvēju.

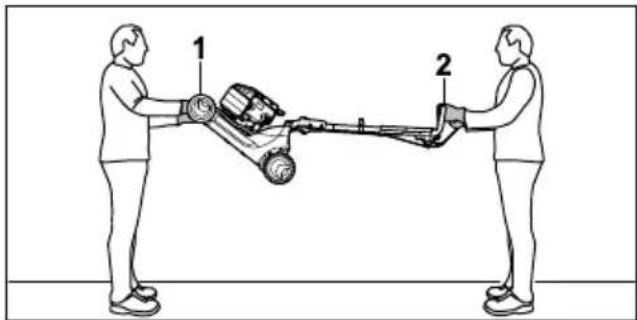

■ Zāles plāvējs ir smags. Ja zāles plāvēju nes viens lietotājs, viņš var savainoties.
▶ Nēsājiet darba cimdus.
▶ Nesiet zāles plāvēju divatā.
■ Transportēšanas laikā benzīns var izplūst, radot piesārņojumu un bojājumus.
▶ Stumiet zāles plāvēju.
▶ Transportējiet ierīci bez benzīna.
4.10 Uzglabāšana
▲ BRĪDINĀJUMS
■ Bērni nevar pamanīt un novērtēt zāles plāvēja radīto apdraudējumu. Bērni var gūt smagus savainojumus.
▶ Apturiet motoru.
▶ Glabājiet zāles plāvēju bērniem nepieejamā vietā.
■ Mitruma iedarbībā metāliskajām daļām var rasties korozija. Tā var sabojāt zāles pļāvēju.
▶ Glabājiet zāles plāvēju sausā un tīrā vietā.
■ Ja zāles plāvējs tiek novietots glabāšanai uz slīpām virsmām, tas var noripot lejā. Personas var gūt savainojumus, un var tikt nodarīti materiāli zaudējumi.
- Novietojiet zāles plāvēju tikai uz līdzenām virsmām.
4.11 Tīrīšana, apkope un remonts
⚠️ BRĪDINĀJUMS
■ Ja tīrīšanas, apkopes vai remonta laikā ir ieslēgts motors, personas var iegūt nopietnus vai nāvējošus savainojumus, kā arī var rasties materiāli zaudējumi.
▶ Apturiet motoru.
▶ Nogaidiet, līdz nazis pārstāj griezties.
- Izņemiet aizdedzes atslēgas kontakt-spraudni.
■ Ja tīrīšanas, apkopes vai remonta darbu laikā motors darbojas, piedziņa var nejauši var sākt darboties. Personas var gūt smagus savainojumus, un var tikt nodarīti materiālie zaudē-jumi.
▶ Apturiet motoru.
- Izņemiet aizdedzes atslēgas kontakt-spraudni.
■ Pēc tam, kad motors ir darbojies, trokšņa slā-pētājs un motors var būt karsts. Personas var apdedzināties.
▶ Nogaidiet, līdz trokšņa slāpētājs un motors ir atdzisis.
■ Tīrot ar kodīgiem tīrīšanas līdzekļiem, ūdens strūklu vai smailiem priekšmetiem, var tikt
5 Zāles plāvēja sagatavošana darbam latviešu
bojāts zāles plāvējs vai nazis. Ja zāles plāvējs vai nazis netiek pareizi tīrīts, detaļas var nedarboties pareizi un drošības aprīkojums var nedarboties vispār. Personas var gūt smagus savainojumus.
- Tiriet zāles plāvēju un nazi tā, kā aprakstīts šajā lietošanas pamācībā, 15.2.
■ Ja zāles plāvējs vai nazis netiek apkopts vai remontēts kā norādīts šajā lietošanas pamācībā, tad detaļas var nedarboties pareizi un drošības aprīkojums var nedarboties vispār. Personas var gūt smagus vai nāvējošus savainojumus.
▶ Nomainiet nodilušas vai bojātās detaļas.
▶ Veiciet apkopes vai remonta darbus zāles plāvējam un nazim tā, kā aprakstīts šajā lietošanas pamācībā.
▶ Veiciet naža apkopi tā, kā aprakstīts šajā lietošanas pamācībā.
■ Veicot naža tirišanu, apkopi vai remontu, lietotājs var sagriezties ar asajām griezējmalām. Lietotājs var gūt savainojumus. - Izmantojiet darba cimdus, kas izgatavoti no izturīga materiāla.
■ Asinot nazi, tas nedrīkst sakarst. Lietotājs var apdedzināties.
▶ Nogaidiet, līdz nazis ir atdzisis. - Izmantojiet darba cimdus, kas izgatavoti no izturīga materiāla.
5 Zāles plāvēja sagatavo- šana darbam
5.1 Zāles plāvēja sagatavošana darbam
Pirms darba uzsākšanas jāveic tālāk norādītās darbības.
- Nonemiet iesainojuma materiālu un transportēšanas drošības līdzekļus.
▶ Pārliecinieties, ka šie komponenti ir darba kārtībā:
- zāles plāvējs, 14.6.1;
- nazis, 4.6.2;
▶ Notīriet zāles plāvēju, 15.
▶ Pārbaudiet nazi, 10.2.
▶ Uzstādiet vadības rokturi, 16.1.
▶ lepildiet motorellu, 6.3.
▶ Atlokiet vadības rokturi, 8.1.
▶ Uzpildiet zāles plāvējam degvielu, 07.
- Ja tiek veikta plaušana un noplautā zāle tiks savākta zāles savācējgrozā: piestipriniet zāles savācējgrozu, 6.2.2.
- Ja tiek veikta plaušana un nopļautā zāle tiks izsviesta aizmugurē: noņemiet zāles savācēj-grozu, 📄 6.2.3.
▶ lestatiet plaušanas augstumu, 11.2.
▶ Pārbaudiet vadības elementus, 10.1. - Ja darbības nevar veikt: nelietojiet zāles plāvēju un sazinieties ar STIHL specializēto izplatītāju.
6 Zāles plāvēja montāža

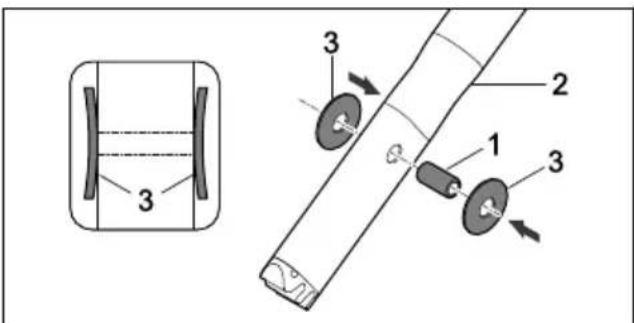

6.1 Vadības roktura uzstādīšana
▶ Apturiet motoru.
- Novietojiet zāles plāvēju uz līdzenas virsmas.
▶ lespiediet čaulu (1) vadības roktura (2) urbumos.
▶ Uzlieciet škīvjatsperes (3) ar izliekumu uz iekšu uz čaulas (1).
▶ lebīdiet vadības rokturi (2) vadības konsolē (4).
▶ levietojiet skrūvi (5) caur urbumiem vadības konsolē (4) un čaulu ievietojiet vadības rokturī (2).
▶ lelieciet uzgriezni (6) vadības roktura konsoles vadotnes (4) atverē.
▶ Cieši pievelciet skrūvi (5).


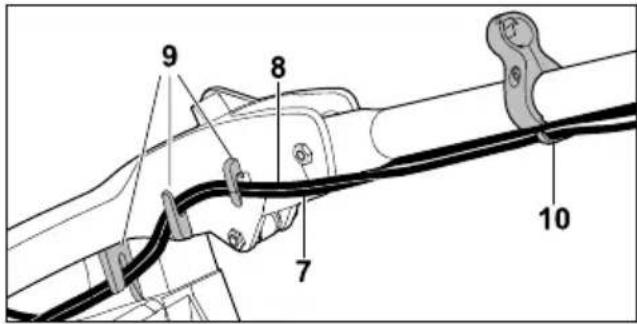

9 8 7 10▶ Troses (7 un 8) iespiediet turētājos (9).
▶ Troses (7 un 8) ievietojiet trošu vadotně (10).


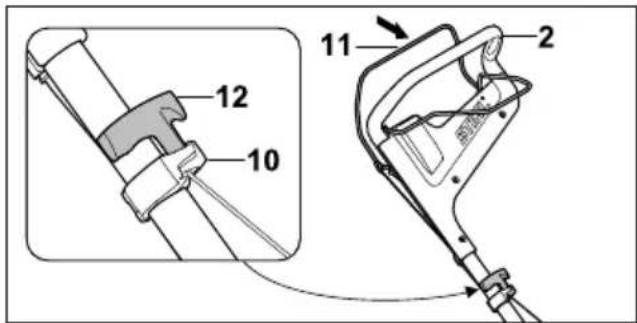

10 12 11 2- Iznemiet aizdedzes atslēgas kontaktspraudni.
▶ Piespiediet plaušanas režima pārslēgšanas sviru (11) pie vadības roktura (2) un turiet to nospiestu.
▶ Lēnām laidiet startera rokturi (12) atpakal, trošu vadotnes virzienā (10).
▶ lelieciet startera rokturi (12) troses vadotnē (10). - Atlaidiet plaušanas režima (11) pārslēgšanas sviru.
- Uzstādiet atpakal aizdedzes atslēgas kontakt-spraudni.
Vadības rokturi vairs nav nepieciešams nonemt.
6.2 Zāles savācējgroza montāža, piestiprināšana un noņemšana

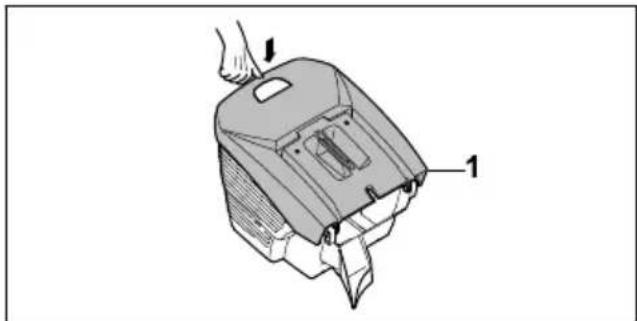

6.2.1 Zāles savācējgroza montāža

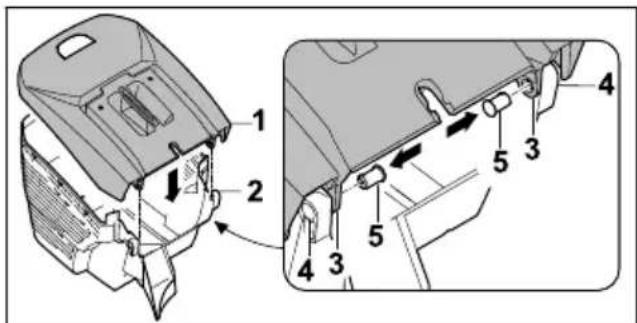

▶ Uzlieciet zâles savācējgroza augšējo daļu (1) uz zâles savācējgroza apakšējās daļas (2). Atverēm (3 un 4) jāsavietojas.
▶ lespiediet tapas (5) no iekšpuses cauri atverēm (3 un 4).
- Spiediet zāles savācējgroza augšējo daļu (1) virzienā uz leju.
Zāles savācējgroza augšējā daļa (1) nofiksējas ar klikšķi.

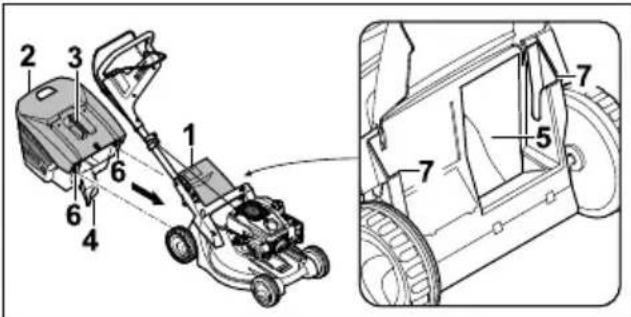

6.2.2 Zāles savācējgroza piestiprināšana
▶ Apturiet motoru.
- Novietojiet zāles plāvēju uz līdzenas virsmas.
▶ Atveriet un pieturiet izmešanas vāku (1).
Satveriet zâles savācējgroza (2) rokturi (3) un iekariet aiz izcilna (4) izmešanas kanālā (5) un aiz ākiem (6) stiprinājumos (7).
▶ Uzlieciet izmešanas vāku (1) uz zāles savācēj-groza (2).
6.2.3 Zāles savācējgroza nonemšana
▶ Apstādiniet motoru.
- Novietojiet zāles plāvēju uz līdzenas virsmas.
- Atveriet un pieturiet izmešanas vāku.
- Satveriet zāles savācējgroza rokturi un izceliet savācējgrozu.
▶ Aizveriet izmešanas vāku.
6.3 Motorellas iepildišana
Motorella ello un dzesē motoru.
Motorellas specifikācija un iepildes daudzums ir norādīts motora lietošanas pamācībā.
NORĀDĪJUMS
■ Piegādes stāvoklī motorella nav iepildīta. Ja, iedarbinot motoru, motorellas nav vai tās ir pārāk maz, ir iespējams sabojāt zāles plāvēju.
- Pirms katras iedarbināšanas reizes pārbaudiet motorellas uzpildes līmeni un nepieciešamības gadījumā papildiniet motorellu.
7 Zāles plāvēja degvielas tvertnes uzpilde latviešu
- lepildiet motorellu tā, kā aprakstīts motora lietošanas pamācībā.
7 Zāles plāvēja degvielas tvertnes uzpilde
7.1 Zāles plāvēja degvielas tvert- nes uzpilde
NORĀDĪJUMS
■ Ja zāles plāvēja degvielas tvertne tiek uzpildīta ar nepareizu degvielu, iespējami zāles plāvēja bojājumi.
- Skatiet motora lietošanas pamācību.
▶ Apturiet motoru.
- Novietojiet zāles plāvēju uz līdzenas virsmas.
- Ar mitru drānu notīriet vietu ap degvielas tvertnes vāciņu.
▶ Nonemiet degvielas tvertnes vāciņu.
▶ lepildiet degvielu tā, lai degviela neizlaistītos un vismaz 15 mm līdz degvielas tvertnes malai paliktu brīvi.
- Uzlieciet degvielas tvertnes vāciņu uz degvielas tvertnes.
▶ Grieziet degvielas tvertnes vāciņu pulksteņrādītāju kustības virzienā un ar roku cieši pievelciet.
Degvielas tvertne ir noslēgta.
8 Zāles plāvēja iestatīšana lietotājam

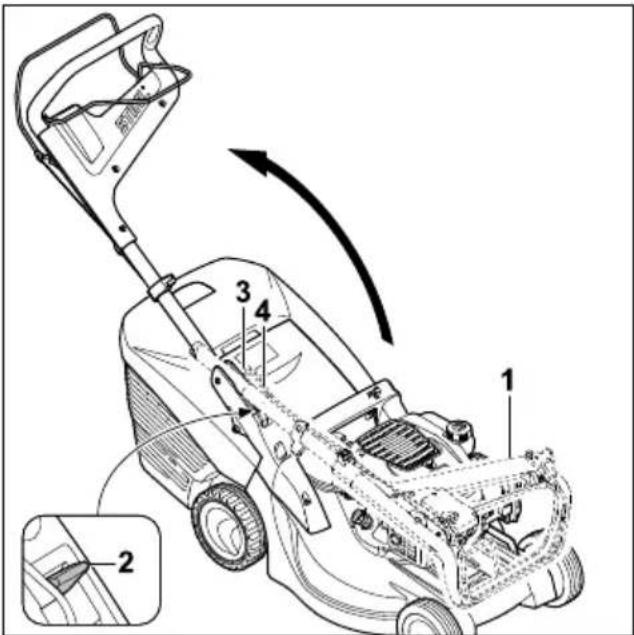

8.1 Vadības roktura atlocīšana
▶ Apturiet motoru.
- Iznemiet aizdedzes atslēgas kontaktspraudni.
- Novietojiet zāles plāvēju uz līdzenas virsmas.
▶ Paceliet vadības rokturi (1).
▶ Nospiediet sviru (2) uz leju un turiet.
- Uzmanīgi atlokiet vadības rokturi (1), pievēršot uzmanību tam, lai neiespiestu troses (3 un 4).
- Atlaidiet sviru (2) un raugieties, lai vadības rokturis (1) atkal būtu pilnībā fiksēts. Vadības rokturis (1) ir cieši savienots ar zāles pļāvēju.
▶ Piespiediet plaušanas režima pārslēgšanas sviru (5) pie vadības roktura (1) un turiet to nospiestu.
▶ Lēnām laidiet startera rokturi (6) atpakal trošu vadotnes virzienā (7).
▶ lelieciet startera rokturi (6) troses vadotnē (7).
- Atlaidiet plaušanas režima pārslēgšanas sviru (5).
- Pievienojiet atpakal aizdedzes atslēgas kontaktspraudni.
8.2 Vadības roktura regulēšana
▶ Apturiet motoru.
- Iznemiet aizdedzes atslēgas kontaktspraudni.
- Novietojiet zāles plāvēju uz līdzenas virsmas.

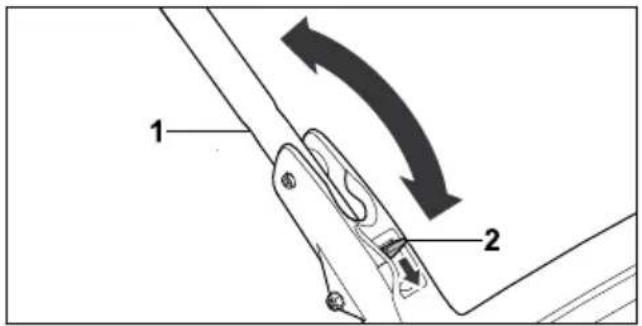

▶ Turiet vadības rokturi (1).
▶ Nospiediet sviru (2) uz leju un turiet.
- Novietojiet vadības rokturi (1) vēlamajā pozīcijā.
- Atlaidiet sviru (2) un raugieties, lai vadības rokturis atkal būtu pilnībā fiksēts.
8.3 Vadības roktura saliekšana
Vadības rokturi var saliekt, lai taupītu vietu ierīces transportēšanas un glabāšanas laikā.
▶ Apturiet motoru.
- Iznemiet aizdedzes atslēgas kontaktspraudni.
- Novietojiet zāles plāvēju uz līdzenas virsmas.
▶ Nospiediet plaušanas režima pārslēgsviru pret vadības rokturi un turiet to nospiestu.
- Izņemiet startera rokturi no trošu vadotnes un lēnām laidiet to atpakal motora virzienā.
- Atlaidiet plaušanas režima pārslēgsviru.
▶ Stingri turiet vadības rokturi un turiet nospiestu sviru.
▶ Nolieciet vadības rokturi uz priekšu.
9 Motora iedarbināšana un apturēšana
9.1 Motora iedarbināšana
- Novietojiet zāles plāvēju uz līdzenas virsmas.
- Ar kreiso roku piespiediet plaušanas režima pārslēgšanas sviru (1) pie vadības sviras (2) un turiet to piespiestu.
- Ar labo roku lēnām velciet startera rokturi (3) uz āru, līdz sajūtat ievērojamu pretestību.
- Ātri velciet startera rokturi (3) uz āru un vadiet to atpakal tik daudz reižu, līdz motors sāk darboties.
- Ja motors nesāk darboties: skatiet motora lietošanas pamācību.
9.2 Motora izslēgšana
- Novietojiet zāles plāvēju uz līdzenas virsmas.
- Atlaidiet plaušanas režima pārslēgsviru. Motors izslēdzas.
▶ Pametiet lietotāja pozīciju.
10 Zāles plāvēja pārbaude
10.1 Vadības elementu pārbaude
Pļaušanas režīma un piedziņas pārslēgšanas svira.
▶ Apstādiniet motoru.
▶ Pavelciet plaušanas režima un piedziņas pārslēgšanas sviru līdz galam vadības roktura virzienā un tad to atlaidiet.
- Ja plaušanas režima vai piedziņas pārslēgšanas svira darbojas ar grūtībām vai neatgriežas sākotnējā pozīcijā: neizmantojiet zāles plāvēju un sazinieties ar STIHL specializēto izplatītāju. Plaušanas režima vai piedziņas pārslēgšanas svira ir bojāta.
10.2 Naža pārbaude
▶ Apturiet motoru.
- Iznemiet aizdedzes atslēgas kontaktspraudni.
▶ Sagāziet zāles plāvēju, 15.1.
- biezumu a;
- platumu b;
- asināšanas lenki c.
- Ja naža biezums un platums ir mazāks par minimālo vērtību: nomainiet nazi, 9.2.
- Ja nav nodrošināts atbilstošs asināšanas lenkis: uzasiniet nazi, 19.2.
- Ja rodas neskaidrības: sazinieties ar STIHL specializēto izplatītāju.
11 Darbs ar zāles plāvēju latviešu
11 Darbs ar zāles plāvēju

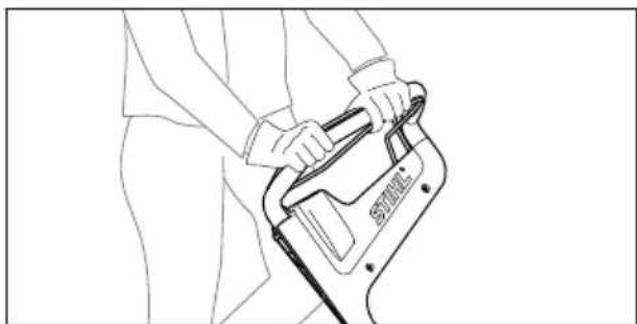

11.1 Zāles plāvēja turēšana un vadī- šana
- Turiet vadības rokturi ar abām rokām, aptverot to ar īkškiem.
11.2 Pļaušanas augstuma iestatī- šana
lespējams iestatīt 6 plaušanas augstumus:
- 25 mm = 1. pozicija
- 30 mm = 2. pozīcija
- 40 mm = 3. pozīcija
- 50 mm = 4. pozicija
- 60 mm = 5. pozicija
- 75 mm = 6. pozicija
Pozīcijas ir norādītas uz zāles plāvēja.
Pļaušanas augstuma iestatīšana
▶ Stingri turiet zāles plāvēju aiz roktura (1).
▶ Nospiediet sviru (2) un turiet to nospiestu.
▶ Paceļot un nolaižot zāles plāvēju, novietojiet to vēlamajā pozīcijā.
Tā brīža plaušanas augstumu var nolasīt plaušanas augstuma rādītājā (3), skatoties uz atzīmi (4).
- Atlaidiet sviru (2).
Zāles plāvējs tiek nofiksēts.
11.3 Piedziņas ieslēgšana un izslēgšana
11.3.1 Piedziņas ieslēgšana
- Novietojiet zāles plāvēju uz līdzenas virsmas.
▶ Velciet piedziņas pārslēgšanas sviru (1) vadības roktura (2) virzienā līdz galam un turiet tā, lai ar īkšķi aptvertu vadības rokturi. Zāles plāvējs sāk kustību.
11.3.2 Piedziņas izslēgšana
- Atlaidiet piedziņas pārslēgšanas sviru.
▶ Uzgaidiet, līdz zāles plāvējs apstājas.
11.4 Plaušana
- Ja strādājat ar ieslēgtu piedziņu: kontrolēti virziet zāles plāvēju uz priekšu.
- Ja strādājat ar izslēgtu piedziņu: lēni un kontrolēti stumiet zāles plāvēju uz priekšu.
11.5 Zāles savācējgroza iztukšo- šana
Naža izraisītā gaisa plūsma paceļ savāktās zāles daudzuma indikatoru (1). Ja zāles savācējgrozs ir piepildīts, gaisa plūsma tiek apturēta. Ja gaisa plūsma ir pārāk vāja, savāktās zāles daudzuma indikators (1) pazeminās miera režīmā. Tas nozīmē, ka ir jāiztukšo zāles savācējgrozs (2).
Savāktās zāles daudzuma indikators (1) darbojas bez ierobežojumiem tikai tad, ja ir pietiekama gaisa plūsma. Gaisa plūsmu un savāktās zāles daudzuma indikatora (1) darbību var ietekmēt tādi ārējie faktori kā mitrums, blīva vai gara zāle, zems plaušanas augstums, netīrumi u.tml.
▶ Ja savāktās zāles daudzuma indikators (1) pārslēdzas miera režīmā: iztukšojiet zāles savācējgrozu (2).
▶ Apturiet motoru.
▶ Nonemiet zāles savācējgrozu (2).
▶ Atveriet fiksēšanas mēlīti (3).
▶ Aiz roktura (5) paceliet uz augšu zāles savācējgroza augšējo daļu (4) un turiet.
▶ Turiet apakšējo balsta rokturi (6) ar roku.
▶ Iztukšojiet zāles savācējgrozu (2).
▶ Aizveriet zāles savācējgrozu (2).
▶ lekariet zāles savācējgrozu (2).
12 Pēc darba
12.1 Pēc darba
- Apstādiniet motoru.
- Ja zāles plāvējs ir slapjš: Įaujiet zāles plāvējam nožūt.
▶ Notīriet zāles plāvēju.
13 Transportēšana
13.1 Zāles plāvēja transportēšana
▶ Apturiet motoru.
Nazis nedrīkst griezties.
- Iznemiet aizdedzes atslēgas kontaktspraudni.
Zāles plāvēja stumšana
▶ Lēni un kontrolēti stumiet zāles plāvēju uz priekšu.
Zāles plāvēja nešana
▶ Nēsājiet darba cimdus, kas izgatavoti no izturīga materiāla.
▶ Nonemiet zāles savācējgrozu.
- Ja zāles plāvējs tiek transportēts ar atlocītu vadības rokturi, rīkojieties, kā norādīts tālāk.
▶ Viens cilvēks ar abām rokām satver zāles plāvēja transportēšanas rokturi (1), bet otrs cilvēks ar abām rokām satver vadības rokturi (2).
▶ Celiet un nesiet zāles plāvēju divatā.
▶ Ja zāles plāvējs tiek transportēts ar salocītu vadības rokturi, rīkojieties, kā norādīts tālāk.
▶ Salociet vadības rokturi.
▶ Viens cilvēks ar abām rokām satver zāles plāvēja transportēšanas rokturi (1), bet otrs cilvēks ar abām rokām satver vadības rokturi (3).
▶ Celiet un nesiet zāles plāvēju divatā.
Zāles plāvēja transportēšana transportlīdzeklī
▶ Nostipriniet zāles plāvēju stāvus tā, lai tas nevarētu apgāzties un izkustēties.
14 Uzglabāšana
14.1 Zāles plāvēja uzglabāšana
- Apstādiniet motoru un laujiet tam atdzist.
- Izņemiet aizdedzes atslēgas kontaktspraudni.
- Uzglabājot zāles plāvēju, izpildiet tālāk minētos nosacījumus.
- Zāles plāvējs ir novietots bērniem nepie-ejamā vietā.
– Zāles plāvējs ir tīrs un sauss.
– Zāles plāvējs nevar apgāzties.
– Zāles plāvējs nevar aizripot.
15 Tīrīšana latviešu
Ja zāles plāvējs tiek uzglabāts ilgāk par 3 mēnešiem, veiciet tālāk norādītās darbības.
▶ Plaujiet, līdz beidzas degviela.
▶ Lüdziet STIHL specializētajam izplatītājam iztīrīt degvielas tvertni.
- Nomainiet motorellu tā, kā aprakstīts motora lietošanas pamācībā.
- Izskrūvējiet aizdedzes sveci.
BRĪDINĀJUMS
■ Ja ar nonemtu aizdedzes atslēgas spraudni tiek pavilkts startera rokturis, iespējama dzirksteļu veidošanās. Viegli uzliesmojošā vai sprādzienbīstamā vidē dzirksteles var izraisīt aizdegšanos un eksplozijas. Var rasties smagas vai nāvējošas traumas un materiāli zaudējumi.
- Turiet aizdedzes atslēgas kontakt-spraudni drošā attālumā no aizdedzes sveces.
▶ Vairākas reizes velciet startera rokturi uz āru un laidiet to atpakal.
- leskrūvējiet aizdedzes sveci un cieši pievelciet.
15 Tīrīšana

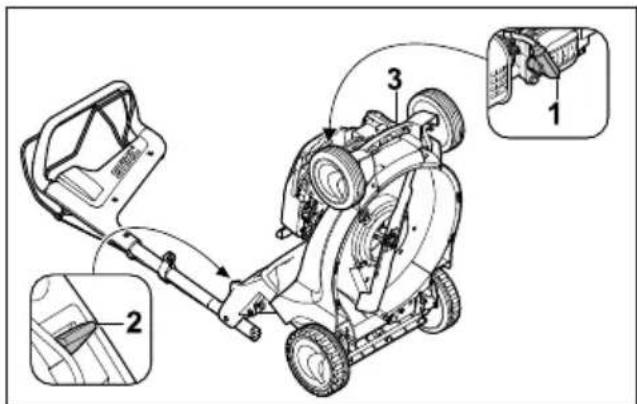

15.1 Zāles plāvēja sagāšana
▶ Plaujiet, līdz beidzas degviela. Motors izslēdzas.
- Novietojiet zāles plāvēju uz līdzenas virsmas.
▶ Nonemiet zāles savācējgrozu.
- lestatiet plaušanas augstumu visaugstākajā pozīcijā, 1.2.
▶ Iestatiet vadības rokturi viszemākajā pozīcijā, 8.2.
- Iznemiet aizdedzes atslēgas kontakt-spraudni (1).
- Spiediet sviru (2) ar kreiso roku uz leju un turiet to.
- Turiet zāles plāvēju ar labo roku pie transportēšanas roktura (3) un sagāziet virzienā uz aizmuguri.
15.2 Zāles plāvēja tīrīšana
▶ Apstādiniet motoru.
▶ Laujiet zāles plāvējam atdzist.
- Izņemiet aizdedzes atslēgas kontaktspraudni.
▶ Notīriet zāles plāvēju ar mitru drānu.
▶ Ar otu iztīriet ventilācijas atveres.
▶ Sagāziet zāles plāvēju.
- Ar koka nūju, mīkstu suku vai mitru drānu notī-riet nazi un naža apkārtni.
16 Apkope
16.1 Apkopes intervāli
Apkopes intervālu garums ir atkarīgs no apkārtē-jiem apstākliem un darba apstākliem. STIHL iesaka tālāk norādītos apkopes intervālus.
Motors
▶ Motora apkopi veiciet tā, kā aprakstīts motora lietošanas pamācībā.
Zāles plāvējs
▶ Lieciet STIHL specializētajam izplatītājam veikt zāles plāvēja apkopi.
16.2 Naža demontāža un montāža
16.2.1 Naža demontāža
▶ Apturiet motoru.
- Izņemiet aizdedzes atslēgas kontaktspraudni.
▶ Sagāziet zāles plāvēju.

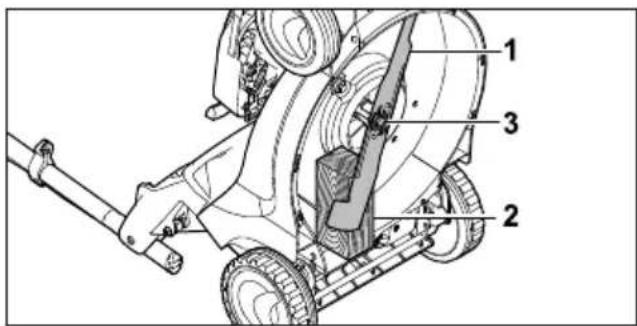

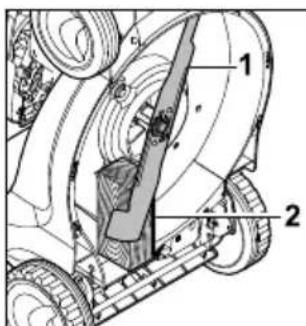

▶ Blokējiet nazi (1) ar koka detaļu (2).
- Izskrūvējiet skrūvi (3) un izņemiet kopā ar paplāksni (4).
▶ Nonemiet nazi (1).
- Izmetiet skrūvi (3) un paplāksni (4).
Naža (1) uzstādīšanai izmantojiet jaunu skrūvi un paplāksni.
16.2.2 Naža uzstādīšana
▶ Apturiet motoru.
- Iznemiet aizdedzes atslēgas kontaktspraudni.
▶ Sagāziet zāles plāvēju.


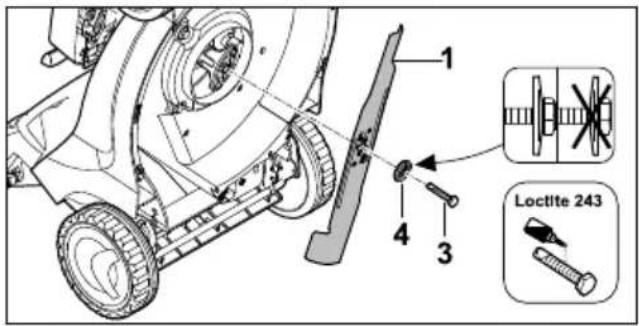

1 4 3 Loctite 243▶ Uzlieciet jauno paplāksni (4) uz jaunās skrūves (3).
▶ Uz skrūves (3) vītnes uzklājiet fiksācijas līdzekli Loctite 243.
▶ Uzlieciet nazi (1) tā, lai stiprinājuma virsmas izcilni piegultu naža (1) atverēm.
▶ leskrūvējiet skrūvi (3) kopā ar paplāksni (4).
16.3 Naža asināšana un līdzsvaro- šana
Lai pareizi uzasinātu un līdzsvarotu nazi, ir nepieciešams ilgi trenēties.
18 Traucējumu novēršana
18.1 Zāles plāvēja traucējumu novēršana
| Traucējums Cēlonis Risinājums | ||
| Motoru nav iespējams iedarbināt. | Pļaušanas režīma pārslēgšanas svira nav nospiesta. | ► ledarbiniet motoru tā, kā aprakstīts šajā lietošanas pamācībā. |
| Degvielas tver | rtne ir tukša. ► lepildiet degvielu zāles pļāvēja tvertnē. | |
| Degvielas padeves cauruļvads aizsērējis. | ► Sazinieties ar STIHL specializēto izplatītāju. | |
| Tvertnē ir nekvalitatīva, netīra vai veca degviela. | ► Lietojiet svaigu zīmola degvielu – bezsvina ben-zīnu. | |
| Gaisa filtrs ir netīrs. ► Sazinieties | ar STIHL specializēto izplatītāju. | |
| Aizdedzes atslēgas kontakt-spraudnis ir atvienots no aiz-dedzes sveces, vai arī aizded- zes kabelis nav labi nostiprināts pie spraudņa. | ► Pievienojiet aizdedzes atslēgas kontaktspraudni.► Pārbaudiet savienojumu starp aizdedzes kabeli un kontaktspraudni. | |
STIHL iesaka naža asināšanu un līdzsvarošanu uzticēt STIHL specializētajam tirgotājam.
BRĪDINĀJUMS
■ Naža griezējmalas ir asas. Lietotāji var sagriezties.
- Valkājiet izturīga materiāla darba cimdus.
▶ Apstādiniet motoru.
- Iznemiet aizdedzes atslēgas kontaktspraudni.
▶ Sagāziet zāles plāvēju.
▶ Demontējiet nazi.
▶ Uzasiniet nazi. levērojiet asināšanas leņķi un dzesējiet nazi, 19.2.
Asināšanas laikā nazim nedrīkst rasties zila nokrāsa.
▶ Uzstādiet nazi.
▶ Ja rodas neskaidrības: sazinieties ar STIHL specializēto izplatītāju.
17 Remonts
17.1 Zāles plāvēja remontēšana
Lietotājs nevar veikts zāles plāvēja un naža remonta darbus pašrocīgi.
- Ja zāles plāvējs vai nazis ir bojāts: neizmanto-jiet zāles plāvēju vai nazi un sazinieties ar STIHL specializēto izplatītāju.
- Ja norādījumu plāksnītes nav salasāmas vai ir bojātas: lieciet STIHL specializētajam izplatitājam nomainīt norādījumu plāksnītes.
| Traucējums Čēlonis Risinājums | ||
| Nokvēpusi vai | bojāta aizdedzes svece, nepareizs attālums starp elektrodiem. | ► Iztīriet vai nomainiet aizdedzes sveci.► Noregulējiet attālumu starp elektrodiem. |
| Naža pretestība ir pārāk liela. ► lestatiet lielāku plaušanas augstumu.► leslēdziet motoru zemā zālē. | ||
| Motoru ir grūti iedarbināt, vai arī motora jauda samazi-nās. | Zāle spļāvēja korpusā radies nosprostojums. | Notīriet zāles plāvēju. |
| Nepietiekams plaušanas augs-tums vai pārāk liels braukšanas ātrums. | Pielāgojiet plaušanas augstumu vai plaujiet lēnāk. | |
| Degvielas tvertnē un karbura-torā ir iekļuvis ūdens, vai arī karburators ir aizsērējis. | Iztukšojiet degvielas tvertni, iztīriet degvielas cauruļ-vadu un karburatoru. | |
| Degvielas tvertnē ir netīrumi. Sazinieties ar STIHL specializēto izplatītāju. | ||
| Gaisa filtrs ir netīrs. sazinieties ar STIHL specializēto izplatītāju. | ||
| Aizdedzes svece ir apkvēpusi. Izīriet vai nomainiet aizdedzes sveci. | ||
| Nepietiekams motorellas līme-nis. | Iepildiet vai nomainiet motorellu tā, kā aprakstīts motora lietošanas pamācībā. | |
| Netīras dzesējošās ribas. Notīriet zāles plāvēju. | ||
| Motors ļoti sakarst. | Nazis ir bojāts. Nomainiet nazi. | |
| Nazis nav uzstādīts pareizi. Uzstādiet nazi. | ||
| Zāles plāvējs spēcīgi vibrē. | Nazis ir neass vai nodilis. Uzasiniet vai nomainiet nazi. | |
19 Tehniskie dati
19.1 Zāles plāvēji STIHL RM 448.1 TC, RM 448.1 PC
Motora tips:
- RM 448.1 TC: STIHL EVC 200 C
- RM 448.1 PC: STIHL EVC 300
Cilindra tilpums:
- RM 448.1 TC: 139~cm^3
- RM 448.1 PC: 166~cm^3
Jauda:
- RM 448.1 TC: 2,1 kW (2,8 ZS) ar 2800 apgr./min.
- RM 448.1 PC: 2,6 kW (3,5 ZS) ar 2800 apgr./min.
Apgriezienu skaits:
- RM 448.1 TC: 2800 apgr./min.
- RM 448.1 PC: 2800 apgr./min.
Degvielas tvertnes maksimālais tilpums:
- RM 448.1 TC: 900~cm^3 (0,9 l)
- RM 448.1 PC: 900~cm^3 (0,9 l)
Svars:
- RM 448.1 TC: 28 kg
- RM 448.1 PC: 29 kg
Zāles savācējgroza maksimālais tilpums:
- RM 448.1 TC: 55 I
- RM 448.1 PC: 55 I
Plaušanas platums:
- RM 448.1 TC: 46 cm
- RM 448.1 PC: 46 cm
19.2 Nazis
– Minimālais biezums a: 2,0 mm
- Minimālais platums b: 39 mm
- Asināšanas leņķis c: 30°
19.3 Trokšna un vibrāciju vērtības
RM 448.1 TC
Trokšnu spiediena limeņa K vērtība ir 2 dB(A). Trokšnu jaudas limeņa K vērtība ir 1,0 dB(A). Vibrāciju limeņa K vērtība ir 1,90 m/s².
- Atbilstoši standartam EN ISO 5395-2 izmērī-tais trokšņu spiediena līmenis L _pA : 82 dB(A)
- Atbilstoši Direktīvai 2000/14/EC/S.I. 2001/1701 izmērītais garantētais trokšņu jaudas līmenis L _WAd : 95 dB(A)
- Atbilstoši standartiem EN 12096, EN 20643, EN ISO 5395-2 izmērītā vibrāciju vērtība a_hv pie vadības roktura: 3,80 m/s²
RM 448.1 PC
Trokšņu spiediena līmeņa K vērtība ir 2 dB(A). Trokšņu jaudas līmeņa K vērtība ir 1,1 dB(A). Vibrāciju līmeņa K vērtība ir 2,20 m/s².
- Atbilstoši standartam EN ISO 5395-2 izmērī-tais trokšņu spiediena līmenis L _pA : 83 dB(A)
- Atbilstoši Direktīvai 2000/14/EC/S.I. 2001/1701 izmērītais garantētais trokšņu jaudas līmenis L _WAd : 96 dB(A)
- Atbilstoši standartiem EN 12096, EN 20643, EN ISO 5395-2 izmērītā vibrāciju vērtība a_hv pie vadības roktura: 4,40 m/s²
Informāciju par Direktīvas 2002/44/EC un S.I. 2005/1093 ievērošanu attiecībā uz vibrāciju skatiet vietnē www.stihl.com/vib.
19.4 REACH
Ar REACH apzimē EK rīkojumu par kimikāliju registrāciju, novērtējumu un sertifikāciju.
Informāciju par REACH rīkojuma izpildi skatiet vietnē www.stihl.com/reach.
20 Rezerves daļas un piede- rumi
20.1 Rezerves daļas un piederumi
STIHL Šie simboli apzīmē originālas STIHL rezerves daļas un originālos STIHL piederumus.
STIHL iesaka izmantot originālas STIHL rezerves daļas un originālos STIHL piederumus.
Neskatoties uz nepārtrauktu sekošanu aktivitātēm tirgū, STIHL nespēj novērtēt citu ražotāju rezerves daļas un piederumus, vai tie ir uzticami, droši un piemēroti lietošanai, un STIHL nespēj galvot par to lietošanu.
Originālās STIHL rezerves daļas un originālie STIHL piederumi ir pieejamas pie STIHL tirgotāja.
20.2 Svarīgas rezerves daļas
– Nazis: 6358 702 0100
– Naža stiprinājuma skrūve: 9008 319 9028
– Paplāksne: 0000 702 6600
21 Utilizēšana
21.1 Zāles plāvēja likvidēšana
Informācija par likvidēšanu ir pieejama vietējā pārvaldes iestādē vai pie STIHL specializētā izplatītāja.
Noteikumiem neatbilstoša likvidēšana var radīt kaitējumu veselībai un piesārņojumu apkārtējā vidē.
▶ Nosūtiet STIHL produktus kopā ar to iepakojumu uz piemērotu savākšanas punktu otrreizējai pārstrādei, ievērojot vietējos noteikumus.
▶ Nelikvidējiet to sadzīves atkritumos.
22 ES atbilstības deklarācija
22.1 Zāles plāvēji STIHL RM 448.1 TC, RM 448.1 PC
STIHL Tirol GmbH
uznemoties pilnu atbildību, deklarē, ka
– konstrukcija: zāles plāvējs
- ražotāja zīmols: STIHL
– tips: RM 448.1 TC, RM 448.1 PC
– plaušanas platums: 46 cm
- sērijas numurs: 6358
atbilst Direktīvu 2000/14/EC, 2006/42/EC, 2014/30/EU un 2011/65/EU attiecīgajām prasībām un ir izstrādāts un izgatavots atbilstoši tālāk minēto standartu redakcijām, kas bija spēkā ražošanas datumā: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.
lesaistītā atbildīgā iestāde:
TÜV Rheinland LGA Products GmbH
Tillystraße 2
90431 Nürnberg, Vācija
Izmērītais un garantētais trokšņu jaudas līmenis tika noteikts, pamatojoties uz Direktīvas 2000/14/EC VIII pielikumu.
Izmērītais trokšņu jaudas līmenis:
- RM 448.1 TC: 94,4 dB(A)
- RM 448.1 PC: 95,3 dB(A)
Garantētais trokšņu jaudas līmenis:
- RM 448.1 TC: 95 dB(A)
- RM 448.1 PC: 96 dB(A)
Tehniskā dokumentācija tiek glabāta STIHL Tirol GmbH.
Ražošanas gads un ierīces numurs ir norādīts uz zāles plāvēja.
Matthias Fleischer, Pētījumu un attīstības nodalas vadītājs
Pilnvarotais
Sven Zimmermann, Kvalitātes nodalas vadītājs
23 UKCA – Apvienotās Karalistes atbilstības deklarācija
23.1 Zāles plāvējs STIHL RM 448.1 TC
STIHL Tirol GmbH
uzņemoties pilnu atbildību, deklarē, ka
- konstrukcija: zāles plāvējs
– ražotāja zīmols: STIHL
- tips: RM 448.1 TC
- plaušanas platums: 46 cm
- sērijas numurs: 6358
atbilst attiecīgo AK direktīvu „Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001”, „Supply of Machinery (Safety) Regulations 2008”, „Electromagnetic Compatibility Regulations 2016” un „The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012” prasībām, kā arī ir izstrādāts un izgatavots atbilstoši tālāk minēto standartu redakcijām, kas bija spēkā ražošanas datumā: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.
lesaistītā atbildīgā iestāde:
TUV Rheinland UK LTD
1011 Stratford Road
Solihull, B90 4BN
Izmērītais un garantētais trokšņu jaudas līmenis tika noteikts atbilstoši AK Direktīvas „Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001” sadaļā „Schedule 11” noteiktajiem nosacījumiem.
– Izmērītais trokšņu jaudas līmenis: 94,4 dB(A)
– Garantētais trokšņu jaudas līmenis: 95 dB(A)
Tehniskā dokumentācija tiek glabāta STIHL Tirol GmbH.
Ražošanas gads un ierīces numurs ir norādīts uz zāles plāvēja.
Langkampfene, 02.11.2021.
STIHL Tirol GmbH
Pilnvarotais
Matthias Fleischer, Pētījumu un attīstības nodalas vadītājs
Pilnvarotais
Sven Zimmermann, Kvalitātes nodalas vadītājs
Мазмуны
1 Сез басы.... 309
