NAUDOJIMO INSTRUKCIJA RM 448 TC STIHL
1 Pratarmè.... 402
2 Apie šią naudojimo instrukciją....403
3 Apžvalga.... 403
4 Saugumo nurodymai....404
5 Vejapjovės paruošimas naudoti.... 409
6 Vejapjovès surinkimas.... 409
7 Vejapjovès pildymas degalais....411
8 Vejapjovès nustatymas naudotojui...... 411
9 Variklj jungti ir išjungti....412
10 Vejapjovès patikra....412

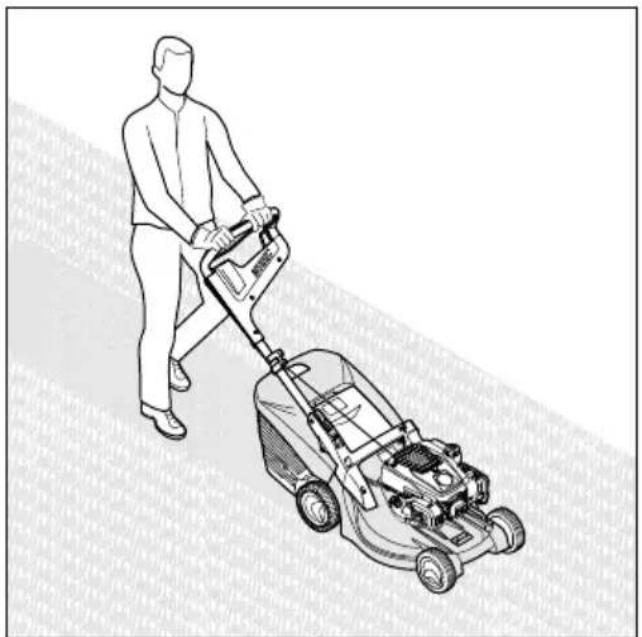

11 Darbas vejapjove.... 413
12 Po darbo.... 414

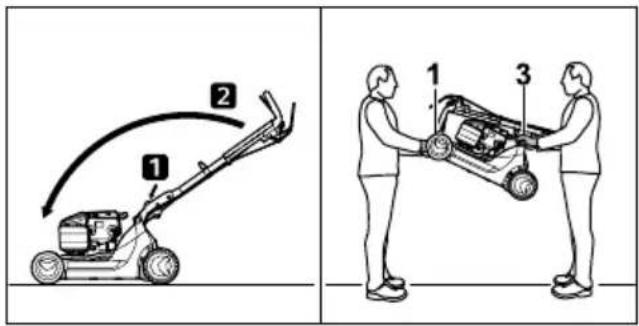

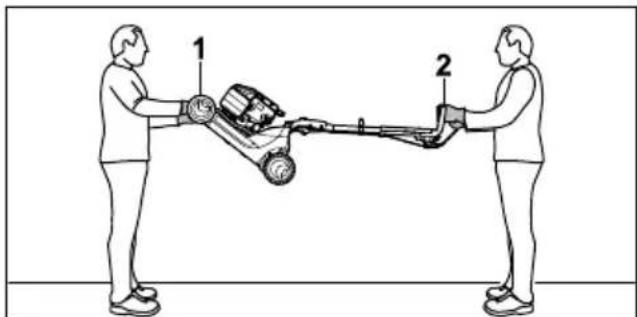

13 Pernešimas.... 414
14 sandèliuojate....415
15 Valymas.... 415
16 Priežiūra....415
17 Remontas....416
18 Gedimų šalinimas.... 417
19 Techniniai daviniai 417
20 Atsarginės dalys ir priedai....418
21 Utilizavimas....418
22 ES- atitikties sertifikatas....418
23 UKCA atitikties deklaracija....419
1 Pratarmè
Mielos pirkėjos, mieli pirkėjai,
džiaugiamės, kad pasirinkote STIHL. Mes kuriame ir gaminame aukščiausios kokybės gaminius, kurie atitinka mūsų klientų poreikius. Taip atsiranda net kraštutinėms sąlygomis labai patikimi gaminiai.
STIHL taip pat labai svarbi aukšta klientų aptarnavimo kokybė. Mūsų specializuotos prekybos vietos garantuoja kompetentingas konsultacijas ir mokymus bei visapusišką techninę pagalbą.
STIHL aiškiai pasisako už tvarų ir atsakingą požiūrį į gamtą. Ši naudojimo instrukcija padės Jums ilgą STIHL įrenginio tarnavimo laikotarpi naudoti jį saugiai ir saugant aplinką.
Dėkojame už Jūsų pasitikėjimą ir linkime, kad STIHL gaminys Jus džiugintų.
2 Apie šią naudojimo instrukciją lietuviškai
Dr. Nikolas Stihl
SVARBU! PRIEŠ NAUDODAMI PERSKAITY-KITE IR IŠSAUGOKITE.
2 Apie šią naudojimo instruk- ciją
2.1 Galiojantys dokumentai
Ši naudojimo instrukcija yra originali gamintojo naudojimo instrukcija pagal EB direktyvą 2006/42/EC.
Galioja vietiniai saugos nurodymai.
▶ Būtina perskaityti, įsisavinti ir saugoti ne tik šią naudojimo instrukciją, bet taip pat ir šiuos dokumentus:
- jrenginio STIHL EVC 200.3 C naudojimo instrukcija
- jrenginio STIHL EVC 300.0 naudojimo instrukcija.
2.2 Perspėjimų tekste žymėjimas
PAVOJUS
■ Nuoroda apie pavojus, kurie sukelia sunkius sužeidimus ar mirtj.
- Išvardintos priemonės gali padėti išvengti sunkių sužeidimų ar mirties atvejų.
ISPEJIMAS
■ Nuoroda apie pavojus, kurie gali sukelti sunkius ar mirtinus sužeidimus.
- Išvardintos priemonės gali padėti išvengti sunkių sužeidimų ar mirties atvejų.
PRANESIMAS
■ Nuroda apie galimus pavojus, kurie gali padaryti turtinę żalą.
- Išvardintos priemonės gali padėti išvengti turtinės žalos.
2.3 Simboliai tekste
Šis simbolis nukreipia i skyrių šioje naudojimo instrukcijoje.
3 Apžvalga

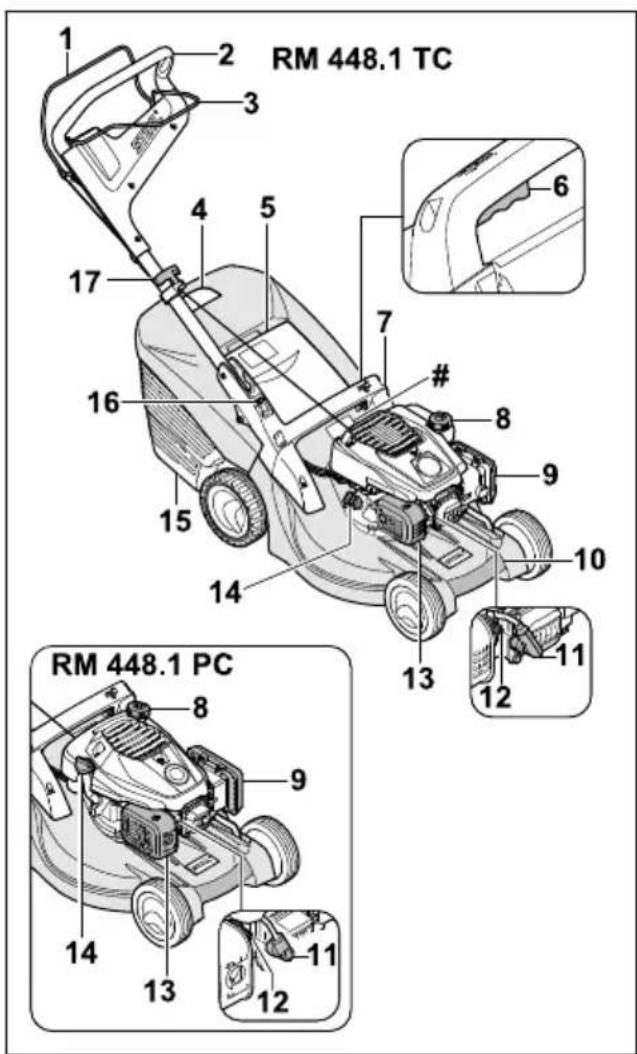

3.1 vejapjové
2 Valdymo rankena Valdymo rankena skirta vejapjovei laikyti, valdyti ir gabenti.

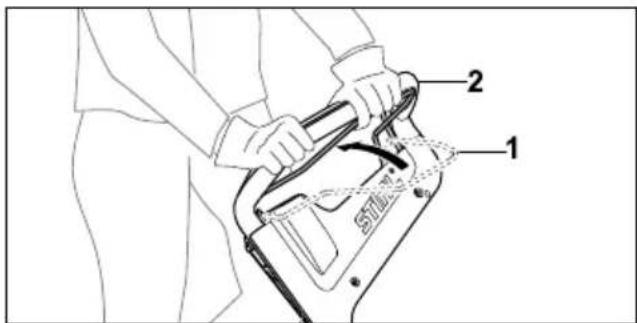

3 Važiavimo pavaros jungimo rankena Važiavimo pavaros jungimo rankena ijungia ir išjungia važiavimo pavarą.

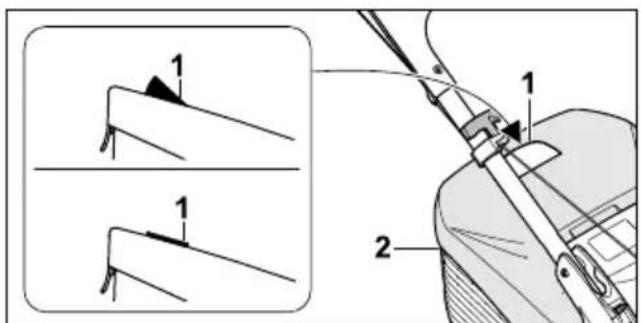

4 Žolės pripildymo matuoklis Žolės pripildymo matuoklis rodo žolės surinkimo dėžės pripildymą.
5 Žolės išmetimo įrenginio dangtis Žolės išmetimo įrenginio dangtis uždengia žolės išmetimo kanalą.

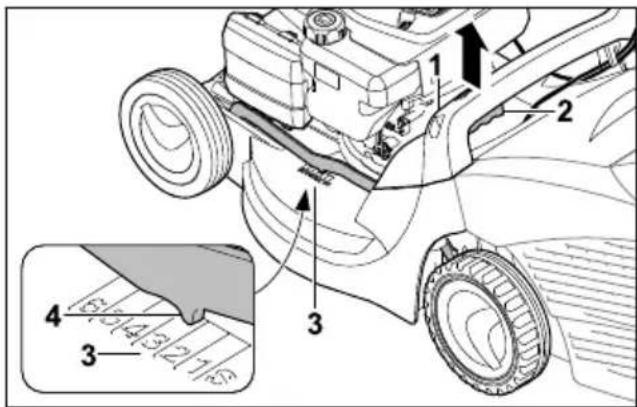

6 Svirtis Svirtis skirta pjovimo aukščiui nustatyti.
7 Rankena Rankena skirta vejapjovei laikyti reguliuojant pjovimo aukštį ir vejapjovei gabenti.
lietuviškai 4 Saugumo nurodymai

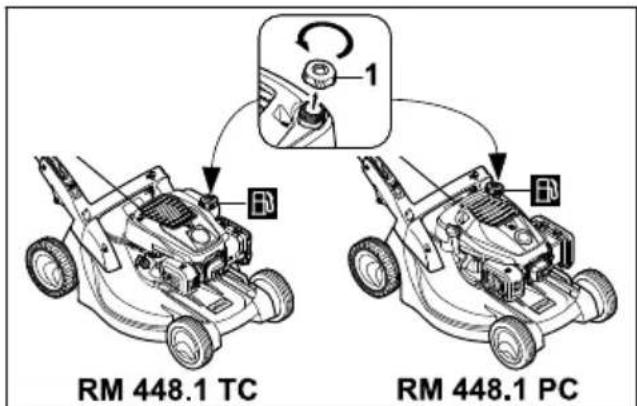

8 Kuro bakelio dangtelis
Kuro bakelio dangteliu uždengiama benzino pildymo anga.
9 Filtro dangtelis
Filtro dangteliu uždengiamas oro filtras.
10 Gabenimo rankena
11 Uždegimo žvakės antgalis
Uždegimo žvakės antgaliu sujungiamas uždegimo laidas su uždegimo žvake.
12 Uždegimo žvakė
Uždegimo žvakė uždega kuro ir oro mišinį įrenginyje.
13 Triukšmo slopintuvas
Triukšmo slopintuvas sumažina vejapjovės skleidžiamą triukšmą.
14 Variklio alyvos dangtelis
Variklio alyvos dangteliu uždengiama variklio alyvos pildymo anga.

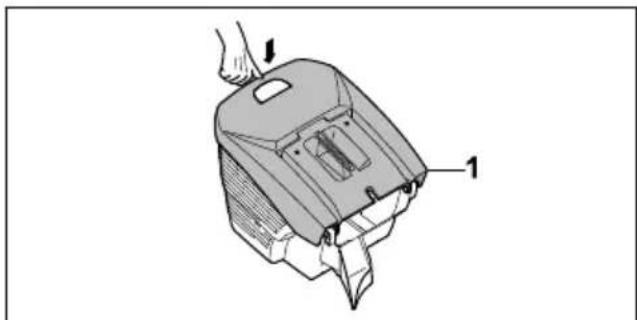

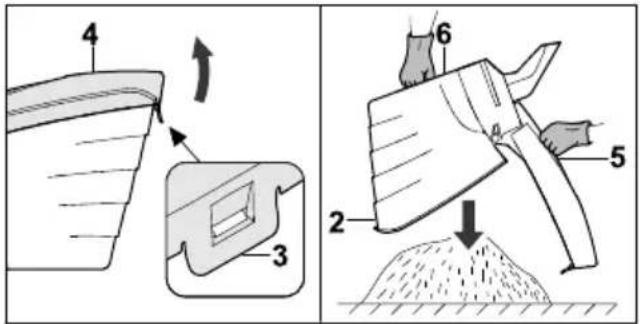

15 žolės surinkimo dėžė.
Žolės surinkimo dėžėje surenkama nupjauta žolė.

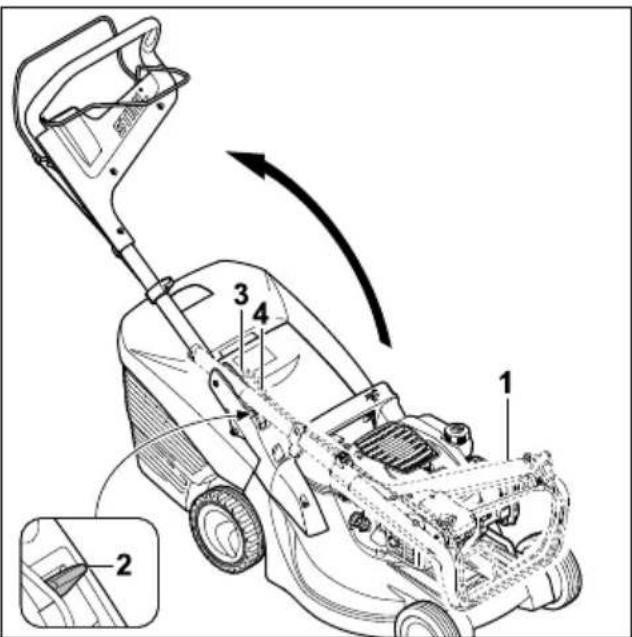

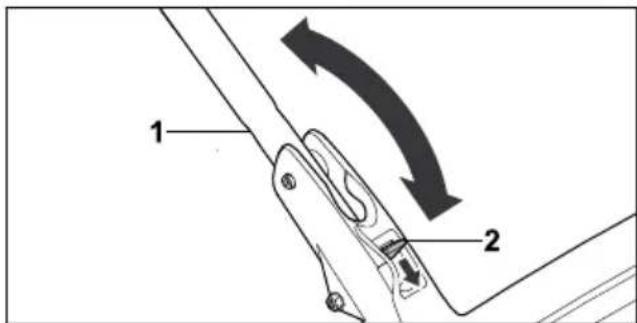

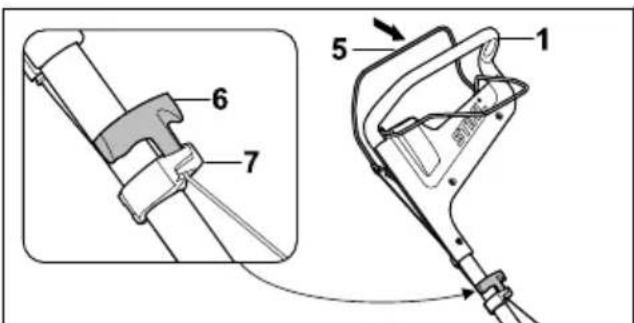

16 Svirtis
Svirtis skirta valdymo rankenai nustatyti ir atlenkti.
17 Paleidimo rankenèlè
Paleidimo rankenėlė skirta varikliui paleisti.
# Specifikacijų lentelė su įrenginio numeriu
3.2 Simboliai
Simboliai ant vejapjovės ir jų paaiškinimai
LWA
Nurodytas garantuotas garso galios lygis dB(A) pagal direktyvą 2000/14/EC, kad būtų galima palyginti gaminių garso emisijas.
Šis simbolis žymi kuro bakelio dangtelj.
Šis simbolis žymi variklio alyvos bakelio dangtelj.
Paleiskite variklj.
Išjunkite variklj.
ljunkite važiavimo pavarą.
4 Saugumo nurodymai
4.1 lspèjamieji simboliai
Įspėjamųjų simbolių ant vejapjovės paaiškinimai
Laikykitės saugos nurodymų ir vykdy-kite juose nurodytus veiksmus.
Perskaitykite ir jsigilinkite i naudojimo instrukcija, jos neišmeskite.
Laikykitės saugos nurodymų dėl į orą išsviedžiamų daiktų ir vykdykite nurodytus veiksmus.
Nelieskite besisukančio peilio.
Jei jrenginys bus gabenamas, laikomas, atliekami jo techninės priežiūros arba taisymo darbai, ištraukite uždegimo žvakės antgalį.
Laikykitės saugaus atstumo.
4.2 Naudojimas pagal paskirti
Vejapjovès STIHL RM 448 TC ir
STIHL RM 448 PC skirtos žolei pjauti.
▲ ISPEJIMAS
■ Jei vejapjovė naudojama ne pagal paskirtį, gali būti sunkiai arba mirtinai sužeidžiami žmonės bei padaroma materialinės žalos.
▶ Naudokite vejapjovę taip, kaip nurodyta šioje naudojimo instrukcijoje ir variklio naudojimo instrukcijoje.
4.3 Naudotojui taikomi reikalavimai
ISPEJIMAS
■ Neinstruktuoti naudotojai gali neatpažinti ir nejvertinti vejapjovės ar į orą svaidomų objektų keliamo pavojaus. Naudotojas ar kiti asmenys gali būti sunkiai sužeisti ar žūti.
▶ Perskaitykite ir įsigilinkite į naudojimo instrukciją, jos neišmeskite.
▶ Jei vejapjovė perduodama kitam asmeniui, perduokite vejapjovės ir įrenginio naudojimo instrukciją.
- Isitikinkite, kad naudotojas atitinka toliau pateiktus reikalavimus.
– Naudotojas pailsėjęs.
– Naudotojo fiziniai, jutiminiai ir psichiniai gebėjimai pakankami, kad galėtų valdyti vejapjovę ir atlikti ja darbus. Jei naudotojo fiziniai, jutiminiai arba psichiniai gebėjimai riboti, naudotojas juo dirbti gali tik prižiūrimas ar instruktuojamas už jį atsakingo asmens.
– Naudotojas sugeba atpažinti ir įvertinti vejapjovės keliamą pavojų.
– Naudotojas supranta, kad yra atsakin-gas už incidentus ir žalą.
- Naudotojas pilnametis arba turi nacionalinius teisės aktus atitinkantį prižiūrint suteiktą profesinį pasirengimą.
- Naudotojas instruktuotas STIHL prekybos atstovo arba specialisto, prieš jam pradedant dirbti vejapjove pirmą kartą.
– Naudotojas néra išgèręs alkoholio, vaistų arba vartojęs narkotikų.
▶ Iškilus neaiškumu: kreipkitės i STIHL prekybos atstovą.
4.4 Apranga ir jranga
▲ ISPEJIMAS
- Dirbant įvairūs objektai gali būti dideliu greičiu išsviedžiami į orą. Naudotojas gali būti sužeistas.
- Dévékite ilgas kelnes iš atsparios medžiagos.
- Dirbant kyla triukšmas. Triukšmas gali pakenkti klausai.
► Naudokite klausos organų apsaugą.
- Dirbant gali sukilti dulkės. ľkvėptos dulkės gali pakenkti sveikatai ir sukelti alergines reakcijas.
Kylant dulkėms reikia dévėti nuo dulkių apsaugančią kaukę.
■ Netinkama apranga gali įsipainioti į medžius, krūmus ir vejapjovę. Netinkamai apsirengęs naudotojas gali būti sunkiai sužeistas.
▶ Vilkėkite priglundančius drabužius.
▶ Nedėvėkite šalių ir nusiimkite papuošalus.
■ Valydamas, gabendamas vejapjovę ar atlikdamas jos techninę priežiūrą naudotojas gali paliesti peilį. Naudotojas gali būti sužeistas.
▶ Mūvėkite darbines pirštines iš atsparios medžiagos.
- Avėkite patvarią, uždarą avalynę, turinčią padus su protektoriais.
■ Avėdamas netinkamą avalynę naudotojas gali paslysti. Naudotojas gali būti sužeistas.
■ Galandant peilį gali kristi į šalis smulkios dalelės. Naudotojas gali būti sužeistas.
▶ Naudokite gerai priglundančius apsauginius akinius. Tinkami apsauginiai akiniai yra
patikrinti pagal standartą EN 166 arba nacionalines nuostatas, prekyboje jie būna atitinkamai pažymėti.
- Mūvėkite darbines pirštines iš atsparios medžiagos.
4.5 Darbo zona ir aplinka
ISPEJIMAS
■ Pašaliniai asmenys, vaikai ir gyvūnai gali neat-pažinti ir nejvertinti vejapjovės ir į orą svai-domų objektų keliamo pavojaus. Pašaliniai asmenys, vaikai ir gyvūnai gali būti sunkiai sužeisti, taip pat gali būti padaryta materialinė žala.
▶ Pašaliniai asmenys, vaikai, ir gyvū-nai negali būti arti darbo zonos.
▶ Reikia laikytis atstumo iki objektu.
▶ Nepalikite vejapjovės be priežiūros.
▶ Pasirūpinkite, kad vaikai negalėtų žaisti su vejapjove.
■ Kai jrenginys veikia, triukšmo slopintuvas skleidžia karštas išmetamąsias dujas. Dėl karštu išmetamųjų dujų gali užsidegti lengvai užsiliepsnojančios medžiagos ir sukelti gaisrą.
▶ Lengvai užsiliepsnojančias medžiagas laikykite atokiau nuo išmetamujų dujų srovės.
4.6 Saugi būklè
4.6.1 Vejapjové
Vejapjovė saugi eksploatuoti, jei atitinka toliau pateiktus reikalavimus.
– Iš vejapjovės neteka benzinas.
– Kuro bako dangtelis uždarytas.
– Iš vejapjovės neteka variklio alyva.
– Variklio alyvos dangtelis uždarytas.
– Vejapjové švari.
– Valdymo elementai veikia ir yra nepakeisti.
- Jei reikia pjauti žolę ir surinkti nupjautą žolę i žolės surinkimo dėžę, žolės surinkimo dėžė tinkamai prikabinta.
- Jei reikia pjauti žolę ir nupjauta žolė turi būti išmetama gale, žolės surinkimo dėžė nukabinta ir uždarytas žolės išmetimo įrenginio dangtis.
– Peilis tinkamai primontuotas.
- Primontuoti originalūs STIHL priedai, skirti šiai vejapjovei.
– Priedai tinkamai primontuoti.
- Spyruokliniai mechanizmai nepažeisti ir tinkamai veikia.
- Atleidus pjovimo režimo jungimo rankeną išjungiamas variklis.
▲ ISPEJIMAS
■ Jei yra įrenginys yra nesaugios eksploatuoti būklės, konstrukcinės dalys ir saugos įtaisai gali tinkamai nebeveikti ir gali ištekėti kuro. Gali būti sunkiai arba mirtinai sužalojami žmonės.
- Dirbkite naudodami nepažeistą vejapjovę. - Jei iš vejapjovės išteka benzinas, nedirbkite su vejapjove ir kreipkitės į STIHL prekybos atstovą.
▶ Uždarykite degalų bako dangtelį.
▶ Jei iš vejapjovės išteka variklio alyva, nedirbkite su vejapjove ir kreipkitės į STIHL prekybos atstovą.
▶ Uždarykite variklio alyvos dangtelj.
▶ Jei vejapjové nešvari, nuvalykite vejapjovę.
▶ Nekeiskite vejapjovės ir jos apsaugos sistemu.
▶ Ypač griežtai draudžiama atlikti darbus prie vejapjovės, kurie pakeičia galią arba variklio sūkių skaičių.
- Jei neveikia valdymo elementai, nedirbkite su vejapjove.
- Spyruokliniai mechanizmai gali išleisti sukauptą energija.
- Jei reikia pjauti žolę ir surinkti nupjautą žolę i žolės surinkimo dėžę, prikabinkite žolės surinkimo dėžę taip, kaip nurodyta šioje naudojimo instrukcijoje.
- Primontuokite originalius STIHL priedus, skirtus šiai vejapjovei.
- Primontuokite peilį taip, kaip nurodyta šioje naudojimo instrukcijoje.
- Primontuokite priedus taip, kaip nurodyta šioje naudojimo instrukcijoje arba priedų naudojimo instrukcijoje.
▶ Nekiškite jokių objektų į vejapjovės angas.
▶ Pakeiskite nusitrynusius arba pažeistus nurodomuosius užrašus.
▶ Iškilus neaiškumams, kreipkitės i STIHL prekybos atstovą.

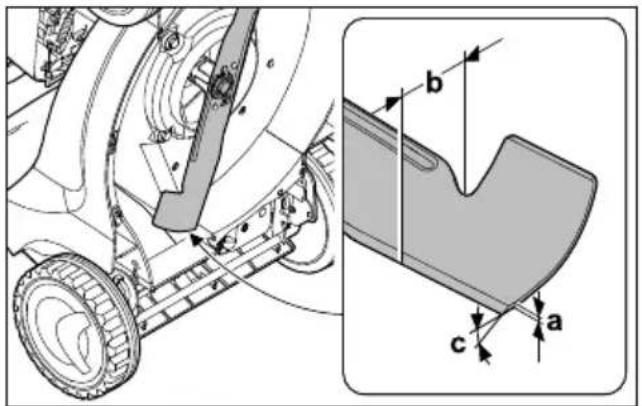

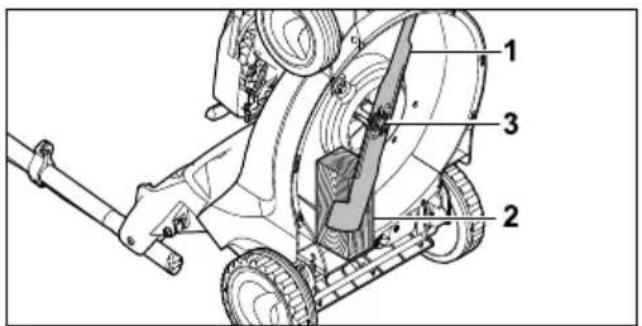

4.6.2 Peilis
Peilis saugus eksploatuoti, jei atitinka toliau pateiktus reikalavimus.
– Peilis ir tvirtinamos dalys nepažeistos.
– Peilis nepakeitęs formos.
– Peilis tinkamai primontuotas.
– Peilis tinkamai išgaląstas.
– Peilis be nelygumu.
– Peilis tinkamai subalansuotas.
- Ne per mažas mažiausias peilio storis ir plotis, 19.2.
– Išlaikytas galandimo kampas, 9.2.
▲ ISPEJIMAS
■ Jei peilis nėra saugus eksploatuoti, gali atsilaisvinti ir būti nusviestos peilio dalys. Gali būti sunkiai sužeisti asmenys.
- Dirbkite su nepažeistu peiliu ir nepažeistomis tvirtinamomis dalimis.
▶ Tinkamai jmontuokite peilj.
▶ Tinkamai pagaląskite peilj.
▶ Jei per mažas mažiausias peilio storis ar plotis, peilį pakeiskite.
▶ Paveskite subalansuoti peilj STIHL prekybos atstovui. - Iškilus neaiškumu: kreipkitės į STIHL prekybos atstovą.
4.7 Degalai ir degalų pylimas
ISPEJIMAS
- Vejapjovėje naudojami degalai – benzinas. Benzinas yra ypač degus. Jei benzinas patektų į atvirą liepsną arba ant įkaitusių daiktų, jis galėtų sukelti gaisrą arba sprogimą. Gali būti sunkiai sužeisti arba žūti asmenys, taip pat gali būti padaryta materialinė žala.
▶ Saugokite benziną nuo karščio ir ugnies.
▶ Neišliekite benzino.
▶ Benzinui išsiliejus: benziną valykite šluoste, o įrenginį paleiskite tik tuomet, kai visos vejapjovės dalys sausos;
▶ Nerūkykite.
▶ Degalų nepilkite arti ugnies.
▶ Prieš pildami degalus, sustabdykite variklj ir palaukite, kol jis atvės.
▶ Jei baką reikia ištuštinti: tai darykite lauke;
▶ [rengin] paleiskite bent 3 m atstumu nuo degalų pylimo vietos.
▶ Vejapjovės, kurios bake yra benzino, jokiu būdu nelaikykite pastato viduje.
■ lkvèpęs benzino garų asmuo gali apsinuodyti.
▶ Nejkvėpkite benzino garų.
▶ Degalus pilkite gerai vėdinamoje vietoje.
- Dirbant vejapjovė išyla. Benzinas plečiasi ir degalų bake gali susidaryti per didelis slėgis. Atidarant degalų bako dangtelį benzinas gali ištrykšti. Trykštantis benzinas gali užsidegti. Naudotojas gali būti sunkiai sužeistas.
- Pirmiausia leiskite atvėsti vejapjovei ir tik tuomet atidarykite degalų bako dangtelį.
- Drabužiai, ant kurių pateko benzino, lengvai užsiliepsnoja. Gali būti sunkiai sužeisti arba žūti asmenys, taip pat gali būti padaryta materialinė žala.
- Jei ant drabužių pateko benzino: drabužius persivilkite.
■ Benzinas gali pakenkti aplinkai.
4 Saugumo nurodymai lietuviškai
▶ Neišliekite degalu.
- Benziną utilizuokite laikydamiesi įstatymų ir neteršdami gamtos.
■ Jei benzino pateko ant odos arba i akis, jis gali diriginti tiek odą, tiek akis.
▶ Saugokitės, kad benzino nepatektų.
- Jam patekus ant odos, šias odos vietas plaukite dideliu kiekiu vandens ir muilu.
▶ Elektrolitui patekus i akis, bent 15 minučių skalaukite akis dideliu kiekiu vandens ir kreipkitės i gydytoją.
- Vejapjovės degimo sistemoje atsiranda kibirkštys. Degioje ir sprogioje aplinkoje kibirkštys gali patekti į atvirą vietą ir sukelti gaisrą ir sprogimą. Gali būti sunkiai sužeisti arba žūti asmenys, taip pat gali būti padaryta materialinė žala.
▶ Naudokite jrenginio naudojimo instrukcijoje aprašytas uždegimo žvakes.
▶ lsukite ir priveržkite uždegimo žvakę.
- Tvirtai užspauskite uždegimo žvakės antgalį.
■ Jei į vejapjovę pripilta įrenginiui neskirto benzino, vejapjovę gali būti sugadinta.
▶ Naudokite šviežią, kokybišką, bešvinį benziną.
▶ Laikykitės įrenginio naudojimo instrukcijoje pateiktų nuorodu.
4.8 Darbas
▲ ISPEJIMAS
■ Jei naudotojas netinkamai paleidžia varikli, jis gali nebesuvaldyti vejapjovės. Naudotojas gali patirti sunkių sužalojimų.
- Paleiskite variklj taip, kaip nurodyta šioje naudojimo instrukcijoje.
■ Tam tikromis aplinkybėmis naudotojas nebegali dirbti susikoncentravęs. Naudotojas gali užkliūti, nugriūti ir sunkiai susižeisti.
- Dirbkite ramiai ir apdairiai.
▶ Pjaukite žolę tik esant geram matomumui. Nedirbkite su vejapjove esant prastam apšvietimui ir matomumui.
- Valdykite vejapjovę tik patys.
▶ Venkite kliūčių.
▶ Neapverskite vejapjovės.
- Dirbkite stovėdami ant žemės ir išlaikykite pusiausvyrą.
▶ Pasireiškus nuovargio požymiams, pasidarykite pertrauką.
▶ Pjaudami žolę nuokalnėse, pjaukite skersai šlaito.
▶ Nedirbkite ant didesnių nei 25° (46,6 %) nuokalnių.
▶ Naudokite vejapjovę itin atsargiai, kai dirbate šalia įkalnių, šlaitų, griovių, sąvartynų ir tvenkinių.
- Planuokite darbus taip, kad išvengtumėte didesnės apkrovos dėl ilgesnio eksploatavimo laiko.
■ Veikiant varikliui susidaro išmetamujų dujų. įkvėpę išmetamujų dujų žmonės gali apsinuodyti.
▶ Nejkvėpkite išmetamųjų dujų.
▶ Vejapjove dirbkite gerai védinamoje vietoje.
▶ Jei pajutote pykinimą, pradėjo skaudėti galvą, sutriko regėjimas, klausa arba svaigsta galva, nutraukite darbą ir kreipkitės i gydytoją.
■ Jei veikiant varikliui naudotojas dėvi klausos organų apsaugą, jis gali ribotai suvokti ir įvertinti triukšmą.
- Dirbkite ramiai ir apdairiai.
■ Vejapjovėje įmontuotas variklio išjungimo įtaisas.
▶ Paleidus pjovimo režimo ijungimo rankeną, variklis ir peilis sustabdomi per 3 sekundes.
■ Naudotojas gali įsipjauti į besisukantį peilį. Naudotojas gali patirti sunkių sužalojimų.
▶ Ištraukite uždegimo žvakės antgalį.
▶ Nelieskite besisukančio peilio.
▶ Jei peilis užsiblokavo dėl i ji patekusio daikto, Išjunkite variklj. Tik tada išimkite tą daiktą.
■ Jei dirbama nenaudojant važiavimo pavaros, galite netyčia ijungti važiavimo pavarą ir vejapjovė pradės judėti. Gali būti sunkiai sužeidžiami žmonės ir padaroma materialinės žalos.
- Valdykite važiavimo pavaros ijungimo rankeną tik tada, kai reikia jjungti važiavimo pavarą.
■ Jei vejapjovė dirbant pasikeičia ir pradeda nejprastai veikti, vejapjovę gali būti nebesaugu eksploatuoti. Gali būti sunkiai sužeidžiami žmonės ir padaroma materialinės žalos.
▶ Nebedirbkite ir kreipkitės i STIHL prekybos atstovą.
■ Dirbant vejapjovė gali sukelti vibracijas.
▶ Mūvėkite darbines pirštines.
▶ Darykite pertraukas.
- Atsiradus kraujotakos sutrikimo požymių, kreipkitės į gydytoją.
■ Apžiūrėkite pjaunamą plotą ir atkreipkite dėmesį i kliūtis. Jei dirbant peilis kliudo pašalinį objektą, jis arba jo dalys gali būti dideliu
greičiu išsviedžiami į orą. Gali būti sužeidžiami žmonės ir padaroma materialinės žalos.
▶ Pašalinkite iš darbo zonos pašalinius objektus, pvz., akmenis, vielas, žaislus ar kitus daiktus. Pažymėkite paslėptus objektus, kurių negalima pašalinti.
■ Atleidus pjovimo režimo jjungimo rankeną peilis dar kurj laiką sukasi. Gali būti sunkiai sužeidžiami žmonės.
- Palaukite, kol peilis nustos suktis. - Žolės surinkimo dėže atkabinkite tik tada, kai peilis nustoja suktis.
■ Besisukančiam peiliui kliudžius kietą objektą, gali kilti kibirkščių. Degioje aplinkoje kibirkštys gali sukelti gaisrą. Gali būti sunkiai sužeidžiami arba žūti asmenys, taip pat gali būti padaroma materialinė žala.
▶ Nedirbkite degioje aplinkoje.
■ Nesaugiai ant nuokalnės pastatyta vejapjovė gali nuriedėti. Gali būti sužeidžiami žmonės ir padaroma materialinės žalos.
▶ Paleiskite vejapjovę iš rankų tik tuomet, kai ji stovi ant lygaus paviršiaus ir negali nuriedėti.
■ Prie valdymo rankenos pritvirtinus daiktų, vejapjovė gali apvirsti dėl papildomo svorio. Gali būti sužeidžiami žmonės ir padaroma materialinės žalos.
- Netvirtinkite prie valdymo rankenos jokių daiktų.
PAVOJUS
■ Jei dirbama aplinkoje, kurioje yra elektros laidų, peilis gali kliudyti elektros laidus ir juos pažeisti. Naudotojas gali būti sunkiai arba mirtinai sužeidžiamas.
- Nedirbkite aplinkoje, kurioje yra elektros laidų.
- Dirbant perkūnijos metu, naudotoją gali nutrenkti žaibas. Naudotojas gali būti sunkiai arba mirtinai sužeidžiamas.
▶ Esant perkūnijai, nedirbkite.
- Dirbdamas per lietu naudotojas gali paslysti. Naudotojas gali būti sunkiai arba mirtinai sužeidžiamas.
▶ Jei lyja, nedirbkite.
4.9 Gabenimas
▲ ISPEJIMAS
■ Gabenama vejapjovė gali apvirsti arba judėti. Gali būti sužeidžiami žmonės ir padaroma materialinės žalos.
▶ Išjunkite variklj.
▶ Palaukite, kol peilis nustos suktis.
▶ Ištraukite uždegimo žvakės antgalį.
▶ [tvirtinkite vejapjovę įtempiamaisiais diržais, dirželiais arba tinklu ant tinkamos krovimo platformos, kad neapvirstų ir negalėtų pajudėti.
■ Veikiant varikliui gali įkaisti triukšmo slopintuvas ir pats variklis. Gabendamas naudotojas gali nusideginti.
▶ Stumkite vejapjovę.
■ Vejapjové sunki. Naudotojas, vienas nešdamas vejapjovę, gali susižeisti.
▶ Mūvėkite darbines pirštines.
▶ Vejapjovę turi nešti du asmenys.
■ Gabenant išbėgus benzino gali būti sutepami daiktai ir padaroma žalos.
▶ Stumkite vejapjovę.
▶ Gabenkite jrenginj be benzino.
4.10 Laikymas
ISPEJIMAS
■ Vaikai gali neatpažinti ir nejvertinti vejapjovės keliamo pavojaus. Vaikai gali sunkiai susižeisti.
▶ Išjunkite variklj.
▶ Laikykite vejapjovę vaikams nepasiekia-moje vietoje.
■ Metalinės konstrukcinės dalys gali rūdyti dėl drėgmės. Vejapjovė gali būti pažeidžiama.
▶ Laikykite vejapjovę švarioje ir sausoje vie-toje.
Ant pagrindo su nuolydžiu laikoma vejapjovė gali nuriedėti. Gali būti sužeidžiami žmonės ir padaroma materialinės žalos.
▶ Laikykite vejapjovę tik ant lygaus pagrindo.
4.11 Valymas, techninė priežiūra ir remontas
ISPEJIMAS
■ Jei valant, atliekant techninės priežiūros darbus arba remontuojant veikia įrenginys, gali būti sunkiai arba mirtinai sužaloti žmonės bei padaryta materialinės žalos.
▶ Išjunkite jrenginį.
▶ Palaukite, kol peilis nustos suktis.
5 Vejapjovės paruošimas naudoti lietuviškai
▶ Ištraukite uždegimo žvakės antgalį.
■ Jei valant, atliekant techninės priežiūros arba remonto darbus veikia įrenginys, netyčia gali būti jjungiama važiavimo pavara. Žmonėms kyla sunkių sužeidimų ir žalos turtui pavojus.
▶ Išjunkite įrenginį.
▶ Ištraukite uždegimo žvakės antgalį.
■ Veikiant jrenginiui gali jkaisti triukšmo slopintuvas ir pats jrenginys. Žmonės gali nusideginti.
- Palaukite, kol triukšmo slopintuvas ir jrenginys atvės.
Stiprūs plovikliai, valant naudojama vandens srovė arba smailūs daiktai gali pažeisti vejapjovę arba peilį. Netinkamai valant vejapjovę arba peilį, gali sutrikti konstrukcinių dalių ir saugos įtaisų veikimas. Kyla sunkių sveikatos pažeidimų pavojus.
- Valykite vejapjovę ir peilį taip, kaip nurodyta šioje naudojimo instrukcijoje, 📄5.2.
■ Atliekant techninę priežiūrą ar remontuojant vejapjovę arba peilį ne taip, kaip aprašyta naudojimo instrukcijoje, gali tinkamai nebeveikti jo konstrukcinės dalys ir saugos įtaisai. Kyla sunkių sveikatos pažeidimų ar net mirties pavojus.
- Pakeiskite susidėvėjusias arba pažeistas dalis.
- Valykite vejapjovę arba atlikite techninės priežiūros darbus, kaip nurodyta šioje naudojimo instrukcijoje.
- Atlikite peilio techninės priežiūros darbus, kaip nurodyta šioje naudojimo instrukcijoje.
■ Valydamas peilį, atlikdamas jo techninės priežiūros arba remonto darbus, naudotojas gali įsipjauti į aštrias briaunas. Naudotojas gali būti sužeidžiamas.
- Mūvėkite darbines pirštines iš atsparios medžiagos.
■ Galandamas peilis gali jkaisti. Naudotojas gali nusideginti.
▶ Palaukite, kol peilis atvès.
- Mūvėkite darbines pirštines iš atsparios medžiagos.
5 Vejapjovės paruošimas naudoti
5.1 Vejapjovės paruošimas naudoti
Kiekvieną kartą, prieš pradedant darbus, reikia atlikti tokius veiksmus:
▶ Nuimkite pakavimo medžiagą ir transportavimo apsaugas.
▶ lsitikinkite, kad šios dalys yra saugios būklės:
- vejapjové, 4.6.1;
- peilis, 14.6.2.
▶ Nuvalykite vejapjovę, 15.
▶ Patikrinkite peilj, 10.2.
▶ Sumontuokite valdymo rankena, 6.1.
▶ Pripilkite variklio alyvos, 16.3.
▶ Užlenkite valdymo rankena, 08.1.
▶ Papildykite vejapjovę degalais, 17.
- Jei reikia pjauti žolę ir surinkti nupjautą žolę i žolės surinkimo dėžę, užkabinkite žolės surinkimo dėžę, 6.2.2.
- Jei reikia pjauti žolę ir nupjauta žolė turi būti išmetama gale, nukabinkite žolės surinkimo dėže, 6.2.3.
▶ Nustatykite pjovimo aukšti, 📄 11.2.
▶ Patikrinkite valdymo elementus, 10.1.
- Jei negalima atlikti šių veiksmų, nenaudokite vejapjovės ir kreipkitės į STIHL prekybos atstovą.
6 Vejapjovès surinkimas
6.1 Valdymo rankenos montavimas
▶ Išjunkite variklj.
▶ Pastatykite vejapjovę ant lygaus paviršiaus.
▶ Paspauskite įvorę (1) į kiaurymes valdymo rankenoje (2).
- Disko spyruokles (3) užmaukite ant įvorės (1) išgaubta dalimi į vidų.
- lstumkite valdymo rankeną (2) i valdymo rankenos gembę (4).
lietuviškai 6 Vejapjovės surinkimas
- Prakiškite varžtą (5) pro kiaurymes valdymo rankenos gembėje (4) ir valdymo rankenos (2) įvorę.
▶ [kiškite veržlę (6) i valdymo rankenos svirties (4) kiaurymę.
▶ Priveržkite varžta (5).


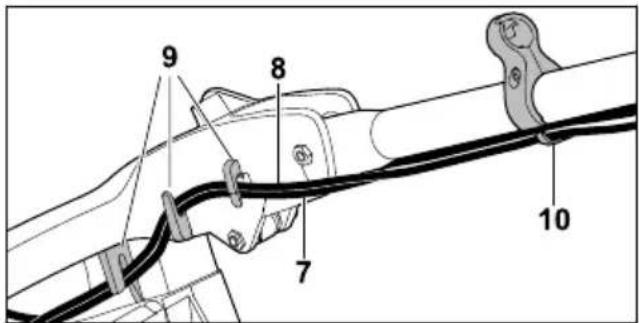

9 8 7 10▶ Ikiškite trosus (7 ir 8) j laikiklius (9).
- Prikabinkite trosus (7 ir 8) troso kreipiklyje (10).


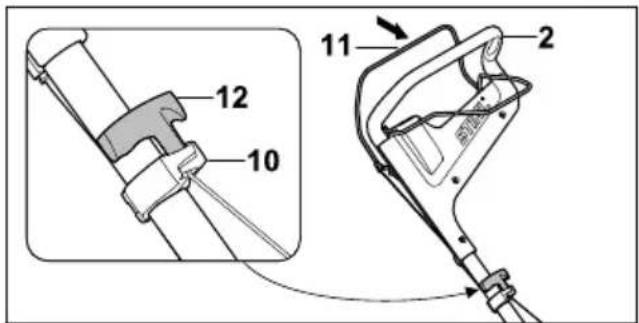

12 10 11 2▶ Ištraukite uždegimo žvakės antgali.
- Spauskite pjovimo režimo ijungimo rankeną (11) link valdymo rankenos (2) ir laikykite nuspaude.
▶ Lėtai traukite paleidimo rankenėlę (12) troso kreipiklio (10) kryptimi.
- Prikabinkite paleidimo rankenėlę (12) troso kreipiklyje (10).
- Atleiskite pjovimo režimo jungimo rankeną (11).
▶ Vél užmaukite uždegimo žvakės antgalj.
Valdymo rankenos nereikia dar kartą išmontuoti.
6.2 Žolės surinkimo dėžės surinki- mas, užkabinimas ir nukabini- mas

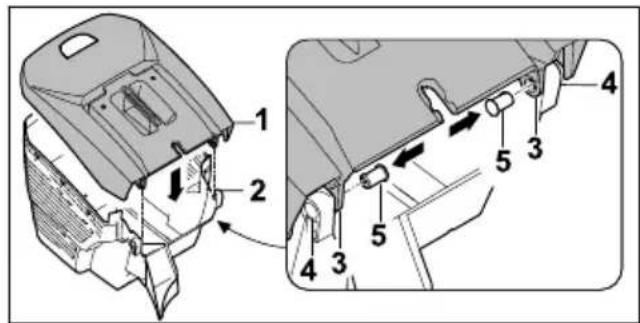

6.2.1 Žolės surinkimo dėžės surinkimas
- Žolės surinkimo dėžės viršutinę dalį (1) uždėkite ant šios dėžės apatinės dalies (2). Kiaurymės (3 ir 4) turi sutapti.
- Iš vidaus per kiaurymes (3 ir 4) įstumkite varžtus (5).
▶ Paspauskite žolės surinkimo dėžės viršutinę dalį (1) žemyn.
Žolės surinkimo dėžės viršutinėje dalyje (1) pasiqirsta sprągtelėjimas.
6.2.2 Žolės surinkimo dėžės prikabinimas
▶ Išjunkite variklj.
▶ Pastatykite vejapjove ant lygaus paviršiaus.

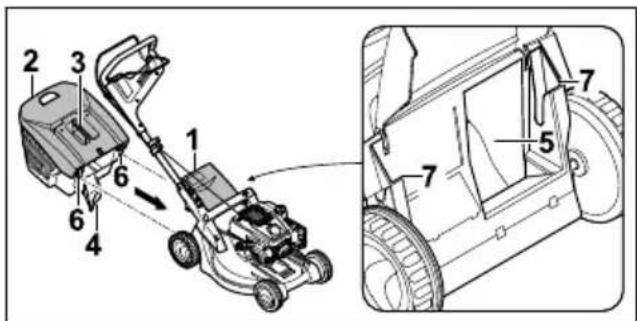

- Atidarykite ir prilaikykite žolės išmetimo įrenginio dangtį (1).
▶ Paimkite žolės surinkimo dėžę (2) už rankenos (3) ir prikabinkite nosele (4) prie žolės išmetimo kanalo (5) bei kabliukais (6) prie laikiklių (7).
▶ Uždėkite žolės išmetimo įrenginio dangtį (1) ant žolės surinkimo dėžės (2).
7 Vejapjovės pildymas degalais lietuviškai
6.2.3 Žolės surinkimo dėžės nukabinimas
▶ Sustabdykite variklj.
▶ Pastatykite vejapjovę ant lygaus paviršiaus.
- Atidarykite ir prilaikykite žolės išmetimo įrenginio dangtį.
▶ Nuimkite žolės surinkimo dėžę keldami už rankenos aukštyn.
▶ Uždarykite žolės išmetimo įrenginio dangtį.
6.3 Variklinės alyvos pripylimas
Variklio alyva sutepa ir aušina variklj.
Variklio alyvos specifikacijos ir pripildymo kiekiai nurodyti jrenginio naudojimo instrukcijoje.
PRANESIMAS
■ Pristatomame įrenginyje variklio alyvos nėra. Vejapjovei gali pakenkti, jei įrenginys paleidžiamas be variklio alyvos arba kai jos per mažai.
- Kaskart prieš paleisdami jrengini, patikrinkite variklio alyvos lygj ir prireikus jpilkite.
- Variklio alyvą pilkite taip, kaip nurodyta šioje naudojimo instrukcijoje.
7 Vejapjovès pildymas degalais
7.1 Vejapjovės pildymas kuru
PRANESIMAS
■ Jei į vejapjovę pripilama netinkamo kuro, vejapjovė gali būti sugadinama.
- Vadovaukitės variklio naudojimo instrukcija.
▶ Išjunkite variklj.
▶ Pastatykite vejapjovę ant lygaus paviršiaus.
- Drėgna šluoste nuvalykite sritį aplink kuro bakelio dangtelį.
▶ Nuimkite kuro bakelio dangtelj.
- Kurą pilkite taip, kad iki kuro bakelio krašto liktu neužpildyta bent 15 mm.
▶ Uždėkite kuro bakelio dangtelį ant kuro bakelio. - Sukite kuro bakelio dangtelj pagal laikrodžio rodyklę ir priveržkite ranka. Kuro bakelis uždarytas.
8 Vejapjovės nustatymas naudotojui
8.1 Valdymo rankenos užlenkimas
▶ Išjunkite variklj.
▶ Ištraukite uždegimo žvakės antgalį.
▶ Pastatykite vejapjovę ant lygaus paviršiaus.
▶ Pakelkite valdymo rankeną (1).
- Spauskite žemyn svirti (2) ir laikykite nuspaustą.
- Atsargiai atlenkdami valdymo rankeną (1) įsiti-kinkite, kad neprispaudėte trosų (3 ir 4).
▶ Atleiskite svirti (2) ir jsitikinkite, kad valdymo rankena (1) iki galo užsifiksavo.
Valdymo rankena (1) yra pritvirtinta prie vejapjovès.
- Spauskite pjovimo režimo ijungimo rankeną (5) link valdymo rankenos (1) ir laikykite nuspaudę.
▶ Lėtai traukite paleidimo rankenėlę (6) troso kreipiklio (7) kryptimi.
- Prikabinkite paleidimo rankenėlę (6) trosų krei-piklyje (7).
- Atleiskite pjovimo režimo jungimo rankeną (5).
▶ Vél prijunkite uždegimo žvakės antgalį.
8.2 Valdymo rankenos nustatymas
▶ Išjunkite variklj.
▶ Ištraukite uždegimo žvakės antgalį.
▶ Pastatykite vejapjovę ant lygaus paviršiaus.
▶ Laikykite valdymo rankeną (1).
- Spauskite žemyn svirtį (2) ir laikykite nuspaustą.
▶ Nustatykite valdymo rankeną (1) i pageidau-jamą padėti.
- Atleiskite svirti (2) ir įsitikinkite, kad valdymo rankena vėl iki galo užsifiksavo.
8.3 Valdymo rankenos sulenkimas
Valdymo rankeną galite sulenkti, kad sutaupytumėte vietos gabendami ir laikydami jrenginį.
▶ Išjunkite variklj.
▶ Ištraukite uždegimo žvakės antgalį.
▶ Pastatykite vejapjovę ant lygaus paviršiaus.
▶ Spauskite pjovimo režimo jungimo rankeną link valdymo rankenos ir laikykite nuspaudę.
- Atkabinkite paleidimo rankenėlę iš troso krei-piklio ir lėtai traukite variklio kryptimi.
- Atleiskite pjovimo režimo jungimo rankeną.
▶ Laikykite valdymo rankeną ir nuspaustą svirti.
▶ Palenkite valdymo rankeną i priekį.
9 Variklj jjungti ir išjungti
9.1 Variklio paleidimas
▶ Pastatykite vejapjovę ant lygaus pavirśiaus.

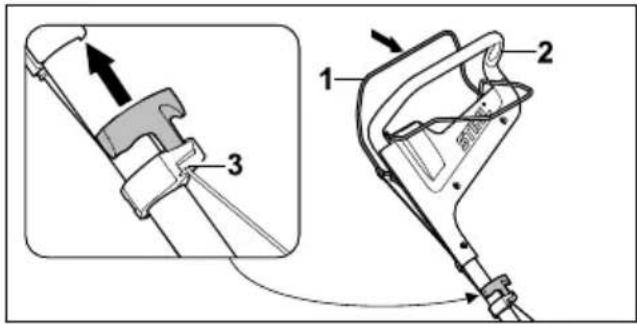

- Kaire ranka spauskite pjovimo režimo ijungimo rankeną (1) link valdymo rankenos (2) ir laikykite nuspaudę.
- Dešine ranka lėtai traukite paleidimo rankenėlę (3), kol aiškiai pajusite pasipriešinimą.
▶ Greitai traukite paleidimo rankenėlę (3) ir atleiskite, kai paleisite variklj. - Jei nepavyksta paleisti variklio, vadovaukitės variklio naudojimo instrukcija.
9.2 Variklio sustabdymas
▶ Pastatykite vejapjovę ant lygaus paviršiaus.
▶ Atleiskite pjovimo režimo jungimo rankeną. Variklis išsijungia.
▶ Pasitraukite iš naudotojo pozicijos.
10.1 Valdymo elementų patikra
Pjovimo režimo jungimo rankena ir važiavimo pavaros jungimo rankena
▶ Sustabdykite variklj.
- Traukite iki galo pjovimo režimo jungimo rankeną ir važiavimo pavaros jjungimo rankeną valdymo rankenos link ir vėl paleiskite.
- Jei pjovimo režimo jungimo rankena ir važiavimo pavaros ijungimo rankena sunkiai juda arba negrižta i pradinę padėtį: nenaudokite vejapjovės ir kreipkitės i STIHL prekybos atstovą.
Pjovimo režimo jungimo rankena arba važia-
vimo pavaros jungimo rankena sugedusi.
10.2 Peilio patikra
▶ Išjunkite variklj.
▶ Ištraukite uždegimo žvakės antgalį.
▶ Pastatykite vejapjovę, 15.1.
▶ Išmatuokite:
- storj a,
- plotj b,
- galandimo kampa c.
- Jei mažiausias peilio storis ar plotis per mažas, pakeiskite peilj, 19.2.
- Jei neišlaikytas galandimo kampas, pagaląskite peilj, 19.2.
- Iškilus neaiškumams, kreipkitės į STIHL prekybos atstovą.
11 Darbas vejapjove

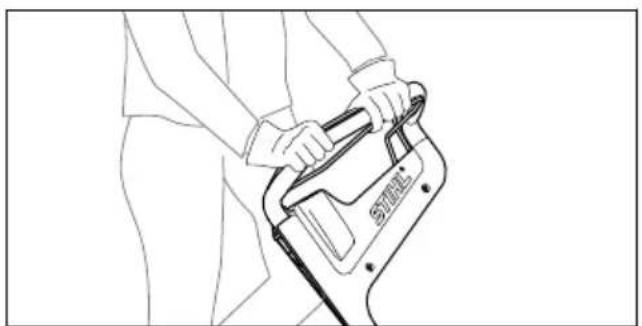

11.1 Vejapjovės laikymas ir valdymas
▶ Laikykite abiem rankomis valdymo rankeną, kad nykščiai ją apimtu.
11.2 Pjovimo aukščio nustatymas
Galima nustatyti 6 skirtingus pjovimo aukščius.
- 25 mm - 1 padètis
- 30 mm - 2 padètis
- 40 mm - 3 padètis
- 50 mm - 4 padètis
- 60 mm - 5 padètis
- 75 mm - 6 padètis
Padėtys nurodytos ant vejapjovės.
Pjovimo aukščio nustatymas
▶ Laikykite vejapjovę už rankenos (1).
▶ Laikykite paspaustą svirtį (2).
▶ Pakelkite arba nuleiskite vejapjovę i norimą padėtį.
Esamą pjovimo aukštį galima matyti pjovimo aukščio matuoklyje (3) ties žyma (4).
Vejapjovė užsifiksuoja.
11.3 Važiavimo pavaros jungimas ir išjungimas
11.3.1 Važiavimo pavaros jjungimas
▶ Pastatykite vejapjovę ant lygaus paviršiaus.
▶ Paleiskite variklj.
11.3.2 Pavaros išjungimas
▶ Atleiskite važiavimo pavaros jungimo rankeną.
▶ Palaukite, kol vejapjovė sustos.
11.4 Pjovimas
- Jei dirbate jungę važiavimo pavarą, stumkite vejapjovę i priekį kontroliuodami jos judėjimą.
- Jei dirbate išjunge važiavimo pavarą, Lėtai stumkite vejapjovę i priekį kontroliuodami jos judėjimą.
11.5 Žolės surinkimo dėžės ištuštini- mas
Peilio sukuriamas oro srautas pakelia žolės pripildymo matuoklj (1). Kai žolės surinkimo dėžė pripildoma, oro srautas sustoja. Jei oro srautas per silpnas, žolės pripildymo matuoklis (1) grįžta į rimties būseną. Tai reiškia, kad reikia ištuštinti žolės surinkimo dėžę (2).
Sklandus žolės pripildymo matuoklio (1) veikimas pasiekiamas tik esant optimaliam oro srautui. Išorinis poveikis, pvz., šlapia, tanki ar aukšta žolė, žemas pjovimo aukštis, nešvarumai ar pan., gali turėti įtakos oro srautui ir žolės pripildymo matuoklio (1) veikimui.
- Jei žolės pripildymo matuoklis (1) grjžta i rimties būseną: Ištuštinkite žolės surinkimo dėže (2).
▶ Išjunkite variklj.
▶ Nukabinkite žolės surinkimo dėže (2).
▶ Atidarykite fiksatorių (3).
- Atlenkite ir laikykite atlenktą żolės surinkimo dėžės viršutinę dalį (4) laikydami rankeną (5).
- Kita ranka laikykite apatinę rankeną (6).
▶ Ištuštinkite žolės surinkimo dėže (2).
▶ Uždarykite žolės surinkimo dėže (2).
▶ Prikabinkite žolės surinkimo dėže (2).
12 Po darbo
12.1 Baigus dirbti
▶ Sustabdykite variklj.
▶ Jei vejapjové šlapia, nusausinkite ją.
▶ Nuvalykite vejapjovę.
13 Pernešimas
13.1 Vejapjovès gabenimas
▶ Išjunkite variklj.
Peilis turi nesisukti.
▶ Ištraukite uždegimo žvakės antgalį.
Vejapjovės stūmimas
▶ Lėtai stumkite vejapjovę i priekį kontroliuodami jos judėjima.
Vejapjovės nešimas
▶ Mūvėkite darbines pirštines iš atsparios medžiagos.
▶ Nukabinkite žolės surinkimo dėže.
- Vejapjovės nešimas, kai valdymo rankena atlenkta
- Vienas asmuo turi laikyti vejapjovę už gabenimo rankenos (1) abiem rankomis, kitas asmuo – abiem rankomis už valdymo rankenos (2).
▶ Pakelkite ir neškite vejapjovę dviese.
- Vejapjovės nešimas, kai valdymo rankena užlenkta
▶ Sulenkite valdymo rankeną.
- Vienas asmuo turi laikyti vejapjovę už gabenimo rankenos (1) abiem rankomis, kitas asmuo – abiem rankomis už valdymo rankenos (3).
▶ Pakelkite ir neškite vejapjovę dviese.
Vejapjovės gabenimas transporto priemonėje
- ltvirtinkite pastatytą vejapjovę taip, kad ji neapvirstu ir nejudėtu.
14 sandèliuojate
14.1 Vejapjovės laikymas
▶ Išjunkite variklj ir leiskite jam atvesti.
▶ Ištraukite uždegimo žvakės antgalį.
- Vejapjovę laikykite taip, kad atitiktų toliau pateiktus reikalavimus.
– Laikykite vejapjovę vaikams nepasiekiamoje vietoje.
– Vejapjové švari ir sausa.
- Vejapjové negali apvirsti.
– Vejapjové negali judèti.
Jei vejapjovė laikoma ilgiau nei 3 mėnesius:
▶ Ištuštinkite degalų bakelį.
▶ Paveskite STIHL prekybos atstovui išvalyti degalų baką.
- Variklio alyvą keiskite taip, kaip nurodyta šioje naudojimo instrukcijoje.
▶ Išsukite uždegimo žvakę.
ISPEJIMAS
■ Jei ištraukus uždegimo žvakės antgalį ištrau- kiama paleidimo rankenėlė, galimos kibirkštys. Degioje ir sprogioje aplinkoje kibirkštys gali sukelti gaisrą ir sprogimą. Gali būti sunkiai arba mirtinai sužaloti žmonės bei padaryta materialinės žalos.
▶ Uždegimo žvakės antgalį laikykite toliau nuo uždegimo žvakės angos.
- Kelis kartus paleidimo rankenėlę ištraukite ir atleiskite.
▶ Isukite ir priveržkite uždegimo žvakę.
15 Valymas

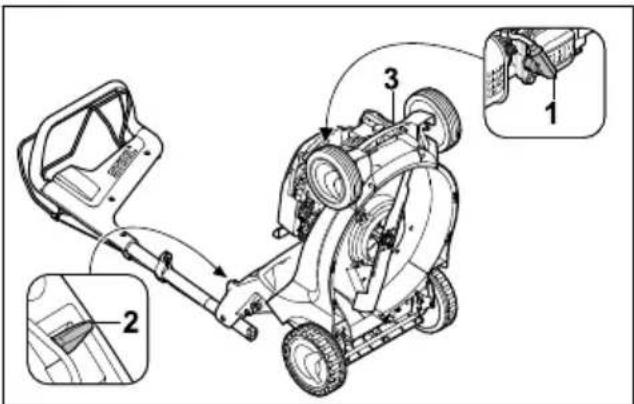

15.1 Vejapjovės pastatymas
▶ Ištuštinkite kuro bakelj.
Variklis išsijungia.
▶ Pastatykite vejapjovę ant lygaus paviršiaus.
▶ Nukabinkite žolės surinkimo dėže.
▶ Nustatykite aukščiausią pjovimo aukščio padėtį, 1.2.
▶ Nustatykite valdymo rankeną i żemiausią padėtį, 8.2.
▶ Ištraukite uždegimo žvakės antgalį (1).
- Kaire ranka spauskite žemyn svirtį (2) ir laikykite nuspaudę.
▶ Dešine ranka laikykite vejapjovę už gabenimo rankenos (3) ir pastatykite atlenktą atgal.
15.2 Vejapjovès valymas
▶ Sustabdykite variklj.
▶ Palaukite, kol vejapjové atvès.
▶ ištraukite uždegimo žvakės antgalį;
- Valykite vejapjovę drėgna šluoste.
▶ Nuvalykite teptuku ventiliacijos angas.
▶ Pakelkite vejapjovę.
▶ Sritj aplink peilj ir patj peilj valykite medine lazdele, minkštu šepečiu arba drėgna šluoste.
16 Priežiūra
16.1 Techninės priežiūros intervalai
Techninės priežiūros intervalai priklauso nuo aplinkos ir darbo sąlygų. STIHL rekomenduoja laikytis toliau pateiktų techninės priežiūros intervalų.
Variklis
- Variklio techninę priežiūrą atlikite taip, kaip nurodyta šioje naudojimo instrukcijoje.
Vejapjové
- Kartą per metus paveskite vejapjovės patikros darbus atlikti STIHL prekybos atstovui.
16.2 Peilio išmontavimas ir įmontavi- mas

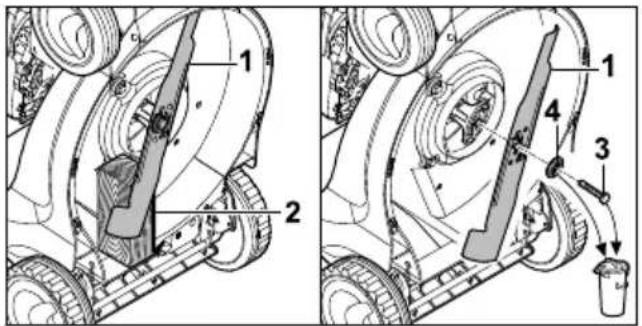

16.2.1 Peilio išmontavimas
▶ Išjunkite variklj.
▶ Ištraukite uždegimo žvakės antgalį.
▶ Pastatykite vejapjovę.
▶ Užblokuokite peilj (1) medžio gabalu (2).
▶ Išsukite varžta (3) ir nuimkite kartu su poveržle (4).
▶ Nuimkite peilj (1).
▶ Išmeskite varžtą (3) ir poveržlę (4).
Sumontuodami peilį (1) naudokite naują varžtą ir poveržlę.

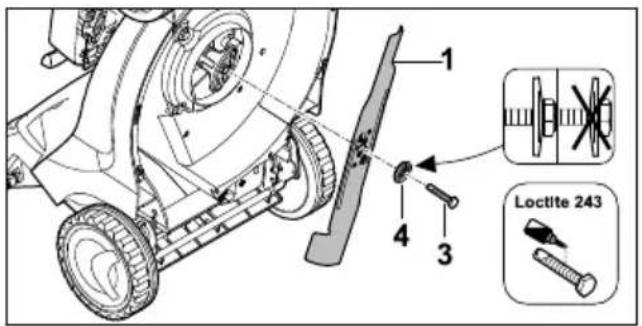

16.2.2 Peilio jmontavimas
▶ Išjunkite variklj.
▶ Ištraukite uždegimo žvakės antgalį.
▶ Pastatykite vejapjovę.
▶ Užtepkite ant varžto (3) sriegio varžtu fiksavimo klijų „Loctite 243“.
▶ Uždėkite peilį (1), kad ant kontaktinio paviršiaus esantys nelygumai sukibtų su peilio (1) kiaurymėmis.
▶ Isukite varžta (3) kartu su poveržle (4).
16.3 Peilio galandimas ir balansavi-mas
Reikia nemažai pasipraktikuoti norint tinkamai pagaląsti ir subalansuoti peilį.
STIHL rekomenduoja pavesti peilį pagaląsti ir subalansuoti STIHL prekybos atstovui.
ISPEJIMAS
■ Peilio pjovimo briaunos aštrios. Naudotojas gali įsipjauti.
▶ Mūvėkite darbines pirštines iš atsparios medžiagos.
▶ Sustabdykite variklj.
▶ ištraukite uždegimo žvakės antgalį;
▶ Pakelkite vejapjovę.
▶ Išmontuokite peilj.
▶ Pagaląskite peilį. Galąsdami išlaikykite tikslų galandimo kampa, peilį ataušinkite, 19.2. Galandamas peilis neturi pamėlynuoti.
▶ lmontuokite peilj.
- Iškilus neaiškumu: kreipkitės i STIHL prekybos atstovą.
17 Remontas
17.1 Vejapjovès remontas
Naudotojas pats negali remontuoti vejapjovės ir peilio.
- Jei vejapjovė pažeista, nenaudokite vejapjovės ar peilio ir kreipkitės i STIHL prekybos atstovą.
- Jei nurodomieji užrašai nebejskaitomi arba pažeisti, paveskite STIHL prekybos atstovui nurodomuosius užrašus pakeisti.
18 Gedimų šalinimas
18.1 Vejapjovės gedimų šalinimas
| Gedimas Priežastis Ka daryti? | ||
| Irenginys nepasileidžia. | Pjovimo režimo jungimo ran-kena nepaspausta. | ► Irenginj paleiskite taip, kaip nurodyta šioje naudo-jimo instrukcijoje. |
| Tuščias degalu bakas. ► Ipilkite i vejapjovę degalu. | ||
| Užsikišo degalu vamzdelis. ► kreipkitės i STIHL prekybos atstovą. | ||
| Kuras bake yra prastos koky-bės, užterštas arba pasenęs. | ► Naudoti šviežią, bešvinį, kokybišką benziną. | |
| Užterštas oro filtras. ► kreipkitės i STIHL prekybos atstovą. | ||
| Uždegimo žvakės antgalis nuimtas nuo uždegimo žvakės arba aukštosios įtampos laidas blogai pritvirtintas prie antgalio. | ► užmaukite uždegimo žvakės antgalį.► Patikrinti aukštosios įtampos laido ir kištuko jungtį. | |
| Uždegimo žvakė aprūkusi, pažeista arba netinkamai nusta-tytas atstumas tarp elektrodų. | ► Išvalyti arba pakeisti uždegimo žvakę.► Sureguliuokite atstumą tarp elektrodų. | |
| Per didelis peilio pasipriešini-mas. | ► Nustatykite didesnį pjovimo aukštį.► Junkite įrenginį, kur žemesnė žolė. | |
| Irenginys sun-kiai pasileid-žia arba mažėja jo galia. | Užsikišo vejapjovės korpusas. Nuvalykite vejapjovę. | |
| Nustatytas per mažas pjovimo aukštis arba stūmimo greitis yra per didelis. | Pakoreguokite pjovimo aukštį arba pjaukite lėčiau. | |
| Į degalu baką ir karbiuratorių pateko vandens arba karbiura-torius užsikimšo. | Ištuštinti degalu baką, išvalyti degalu vamzdelius ir karbiuratorių. | |
| Užterštas degalu bakas. kreipkitės i STIHL prekybos atstovą. | ||
| Užterštas oro filtras. kreipkitės i STIHL prekybos atstovą. | ||
| Aprūkusi uždegimo žvakė. Išvalyti arba pakeisti uždegimo žvakę. | ||
| Variklyje yra per mažai variklio alyvos. | Variklio alyvą pilkite arba keiskite taip, kaip nurodyta šioje naudojimo instrukcijoje. | |
| Nešvarios aušinimo briaunos. Nuvalykite vejapjovę. | ||
| Vejapjovė sti-priai įkaitęs. | Pažeistas peilis. peilį pakeiskite. | |
| Peilis netinkamai primontuotas. Imontuokite peilį. | ||
| Žolė nupjau-nama nešva-riai. | Atšipo arba susidėvėjo peilis. Pagaląskite arba pakeiskite peilį. | |
19 Techniniai daviniai
19.1 Vejapjovès STIHL RM 448.1 TC, RM 448.1 PC
Variklio tipas:
- RM 448.1 TC: STIHL EVC 200 C
- RM 448.1 PC: STIHL EVC 300
Cilindro darbinis türis: - RM 448.1 TC: 139~cm^3
- RM 448.1 PC: 166~cm^3
Galia:
- RM 448.1 TC: 2,1 kW (2,8 AG), kai 2800/min
- RM 448.1 PC: 2,6 kW (3,5 AG), kai 2800/min
Sūkių skaičius:
- RM 448.1 TC: 2800/min.
- RM 448.1 PC: 2800/min.
Maksimali kuro bakelio talpa:
- RM 448.1 TC: 900~cm^3 (0,9 l)
- RM 448.1 PC: 900~cm^3 (0,9 l)
Svoris:
- RM 448.1 TC: 28 kg
lietuviškai 20 Atsarginės dalys ir priedai
- RM 448.1 PC: 29 kg
Maksimali žolės surinkimo dėžės talpa:
- RM 448.1 TC: 55 I
- RM 448.1 PC: 55 I
Pjovimo plotis:
- RM 448.1 TC: 46 cm
- RM 448.1 PC: 46 cm
19.2 Peilis
- Mažiausias storis a: 2,0 mm
– Mažiausias plotis b: 39 mm
– Galandimo kampas c: 30°
19.3 Garso ir vibracijos vertės
RM 448.1 TC
Koeficientinis garso slègio lygio dydis – 2 dB(A). Koeficientinis garso galios lygio dydis – 1,0 dB(A). Koeficientinis vibracijos lygio dydis – 1,90 m/s².
- Garso slėgio lygis L _pA , išmatuotas remiantis EN ISO 5395-2 – 82 dB(A).
- Garantuotas garso galios lygis L_wAd , išmatuotas remiantis 2000/14/EC / S.I. 2001/1701: 95 dB(A)
- Vibracijos vertė a_hv , išmatuota remiantis EN 12096, EN 20643, EN ISO 5395-2, valdymo rankena - 3,80 m/s ^2 .
RM 448.1 PC:
Koeficientinis garso slègio lygio dydis – 2 dB(A). Koeficientinis garso galios lygio dydis – 1,1 dB(A). Koeficientinis vibracijos lygio dydis – 2,20 m/s².
- Garso slėgio lygis L _pA , išmatuotas remiantis EN ISO 5395-2 – 83 dB(A).
- Garantuotas garso galios lygis L_wAd , išmatuotas remiantis 2000/14/EC / S.I. 2001/1701: 96 dB(A)
- Vibracijos vertė a_hv , išmatuota remiantis EN 12096, EN 20643, EN ISO 5395-2, valdymo rankena - 4,40 m/s²
Informacija dėl vibracijos vykdymo pagal Darbda-vių direktyvą 2002/44/EC ir S.I. 2005/1093 pateikta adresu: www.stihl.com/vib .
19.4 REACH
REACH pažymi ES potvarkį dėl registravimo, vertinimo ir chemikalų leistinas normas.
Informacijas apie atitikimą REACH potvarkiui (ES) Nr. rasite www.stihl.com/reach.
20 Atsarginės dalys ir priedai
20.1 Atsarginės dalys ir priedai
STIHL Šie simboliai žymi originalias STIHL atsargines dalis ir originalius STIHL priedus.
STIHL rekomenduoja naudoti originalias STIHL atsargines dalis ir originalius STIHL prie- dus.
Nors nuolat stebi rinką, STIHL negali įvertinti kitų gamintojų atsarginių dalių ir priedų patikimumo, saugos bei tinkamumo, todėl tokius naudojant, STIHL negali už juos garantuoti.
STIHL originalių atsarginių dalių ir STIHL originalių priedų galima įsigyti iš STIHL specializuoto prekybos atstovo.
20.2 Svarbios atsarginės dalys
– Peilis: 6358 702 0100
– Peilio varžtas: 9008 319 9028
– Poveržlé: 0000 702 6600
21 Utilizavimas
21.1 Vejapjovès utilizavimas
Informacijos apie atlieku šalinimą galite gauti iš vietos valdžios instituciju arba iš STIHL prekybos atstovo.
Netinkamai utilizuojant kyla pavojus pakenkti sveikatai ir aplinkai.
▶ Perduokite STIHL gaminius su pakuotėmis perdirbti surinkimo centrui, laikydamiesi vietinių taisyklių.
▶ Neutilizuokite kartu su buitinėmis atliekomis.
22 ES- atitikties sertifikatas
22.1 Vejapjovès STIHL RM 448.1 TC, RM 448.1 PC
„STIHL Tirol GmbH“
atsakingai pareiškia, kad
– konstrukcijos tipas: vejapjové
– gamintojo ženklas: STIHL
- tipas: RM 448.1 TC, RM 448.1 PC
– Pjovimo plotis: 46 cm
- serijos numeris: 6358
atitinka atitinkamus direktyvų 2000/14/EC, 2006/42/EC, 2014/30/EU ir 2011/65/EU nuostatas ir sukonstruotas bei pagamintas pagal šių,
gamybos dieną galiojančių standartų, versijas: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.
Dalyvaujanti notifikuotoji jstaiga: „TÜV Rheinland LGA Products GmbH“ Tillystraße 2 90431 Niurnbergas, DE
Nustatant išmatuotojo ir garantuotojo garso galios lygj buvo laikomasi direktyvos 2000/14/EC, VIII priedo.
Išmatuojamas garso galios lygis:
- RM 448.1 TC: 94,4 dB(A)
- RM 448.1 PC: 95,3 dB(A)
Garantuotas garso galios lygis:
- RM 448.1 TC: 95 dB(A)
- RM 448.1 PC: 96 dB(A)
Techniniai dokumentai saugomi „STIHL Tirol GmbH“.
Pagaminimo metai ir įrenginio numeris nurodyti ant vejapjovės.
2021-06-29, Langkampfen
„STIHL Tirol GmbH“
M. Thicca
einantis pareigas
Matthias Fleischer, mokslinių tyrimų ir plėtros vadovas
finnenmann pm
einantis pareigas
Sven Zimmermann, kokybès vadovas
23 UKCA atitikties deklaracija
23.1 Vejapjové STIHL RM 448.1 TC
„STIHL Tirol GmbH“
atsakingai pareiškia, kad
– konstrukcijos tipas: vejapjové
– gamintojo ženklas: STIHL
- tipas: RM 448.1 TC
- pjovimo plotis: 46 cm
- serijos numeris: 6358
atitinka atitinkamas Jungtinės Karalystės reglamentų „Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Supply of Machinery (Safety) Regulations 2008,
Electromagnetic Compatibility Regulations 2016" ir „The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012" nuostatas ir sukonstruota bei pagaminta pagal gamybos datos metu galiojančias šių standartų versijas: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.
Dalyvaujanti notifikuotoji jstaiga:
„TUV Rheinland UK LTD“
1011 Stratford Road
Solihull, B90 4BN
Nustatant išmatuojamą ir garantuojamą garso galios lygį buvo laikomasi Jungtinės Karalystės reglamento „Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 11“.
– Išmatuotas garso galios lygis: 94,4 dB(A)
– Garantuotas garso galios lygis: 95 dB(A)
Techniniai dokumentai saugomi „STIHL Tirol GmbH“.
Pagaminimo metai ir įrenginio numeris nurodyti ant vejapjovės.
Langkampfenas, 2021-11-02
„STIHL Tirol GmbH“
M. Thicca
einantis pareigas
Matthias Fleischer, mokslinių tyrimų ir plėtros vadovas
finnenmann pm
einantis pareigas
Sven Zimmermann, kokybès vadovas
Съдържание
1 Предговор...... 420
