MANUALE UTENTE RM 448 TC STIHL

2 Informazioni sulle presenti Istruzioni d'uso 127

3 Sommario....128

4 Avvertenze di sicurezza.... 129

5 Preparazione per l'uso del tosaerba..... 134

6 Assemblaggio del tosaerba....134

7 Rifornimento del tosaerba....136

1 Premessa italiano

8 Regolazione del tosaerba da parte dell'utente.... 136

9 Avviare e arrestare il motore....137

10 Controllo del tosaerba....137

11 Lavoro con il tosaerba....138

12 Dopo il lavoro.... 139

13 Trasporto....139

14 Conservazione.... 140

15 Pulizia.... 140

16 Manutenzione.... 141

17 Riparazione....142

18 Eliminazione dei guasti.... 142

19 Dati tecnici.... 143

20 Ricambi e accessori....143

21 Smaltimento.... 144

22 Dichiarazione di conformità UE....144

23 Indirizzi....144

1 Premessa

Gentile cliente,

congratulazioni per aver scelto STIHL. Progettiamo e fabbrichiamo prodotti della massima qualità secondo le esigenze della nostra clientela. I nostri prodotti risultano altamente affidabili anche in caso di sollecitazioni estreme.

STIHL offre la massima qualità anche nell'assistenza. I nostri rivenditori garantiscono consulenza e istruzioni competenti e un'assistenza tecnica completa.

STIHL dichiara espressamente di adottare un atteggiamento sostenibile e responsabile nei confronti della natura. Le istruzioni per l'uso La aiuteranno a utilizzare il Suo prodotto STIHL in modo sicuro ed ecologico a lungo.

La ringraziamo per la fiducia e Le auguriamo buon lavoro con il Suo prodotto STIHL.

Dr. Nikolas Stihl

IMPORTANTE! LEGGERE PRIMA DELL'USO E CONSERVARE.

2 Informazioni sulle presenti Istruzioni d'uso

2.1 Documenti applicabili

Le presenti istruzioni per l'uso sono istruzioni originali del produttore in conformità alla direttiva CE 2006/42/EC.

Si applicano le norme per la sicurezza locali.

▶ Oltre alle presenti istruzioni per l'uso, leggere, comprendere e conservare i seguenti documenti:

- Istruzioni per l'uso del motore STIHL EVC 200.3 C

- Istruzioni per l'uso del motore STIHL EVC 300.0

2.2 Contrassegno delle avvertenze nel testo

PERICOLO

■ L'avvertenza si riferisce a pericoli che comportano gravi lesioni o la morte.

▶ Le misure indicate possono consentire di evitare gravi lesioni o la morte.

AVVERTENZA

■ L'avvertenza rimanda a rischi che possono provocare gravi lesioni o la morte.

▶ Le misure indicate possono consentire di evitare gravi lesioni o la morte.

AVVISO

■ L'avvertenza si riferisce a pericoli che possono provocare danni materiali.

▶ Le misure menzionate possono evitare danni materiali.

2.3 Simboli nel testo

Questo simbolo rimanda ad un capitolo nelle Istruzioni per l'uso.

3 Sommario

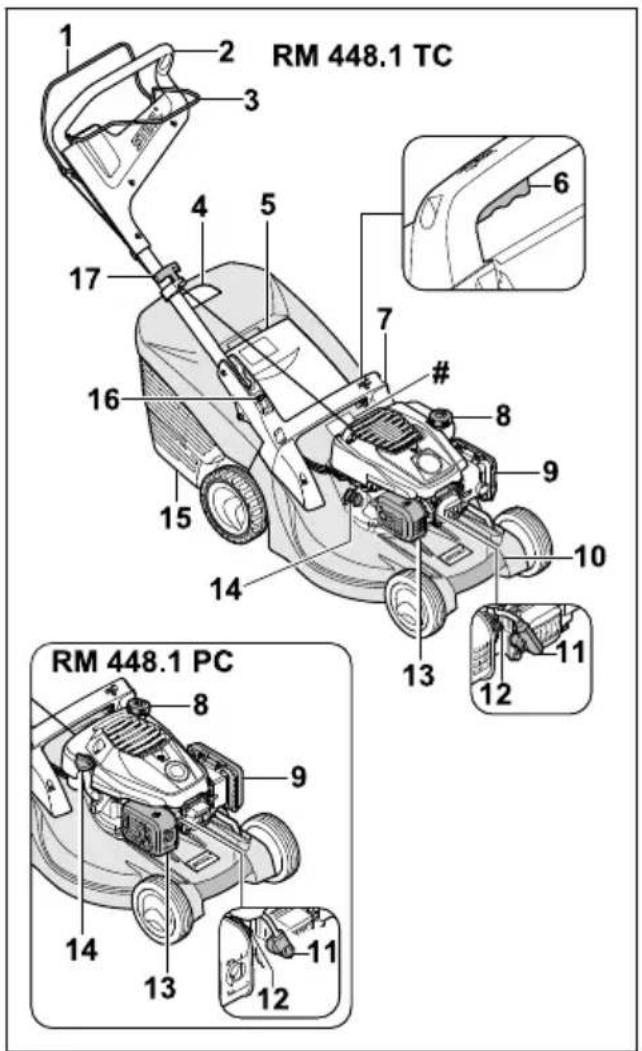

3.1 Tosaerba

RM 448.1 TC RM 448.1 PC

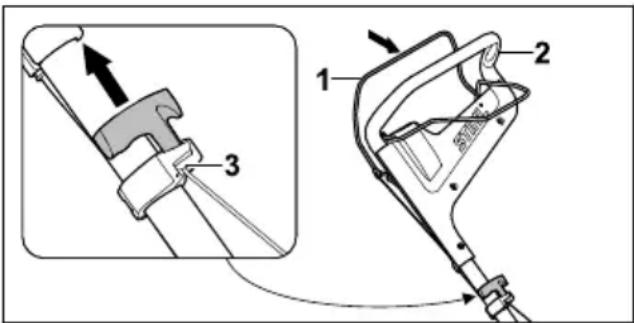

1 Staffa di innesto per operazione di taglio La staffa d'innesto per operazione di taglio serve ad avviare e spegnere il motore.

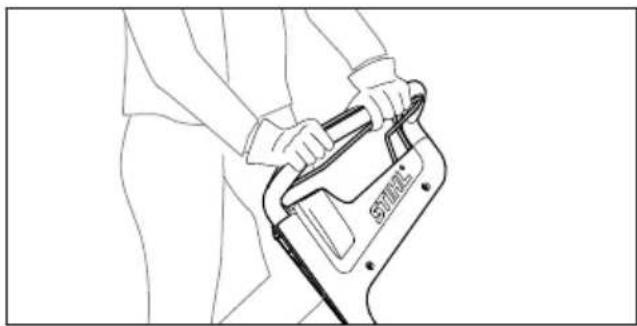

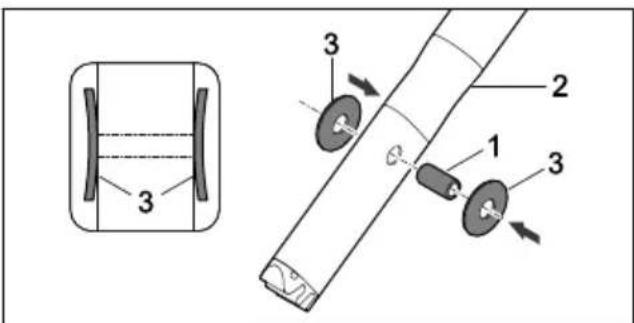

2 Manubrio Il manubrio serve a mantenere, guidare e trasportare il tosaerba.

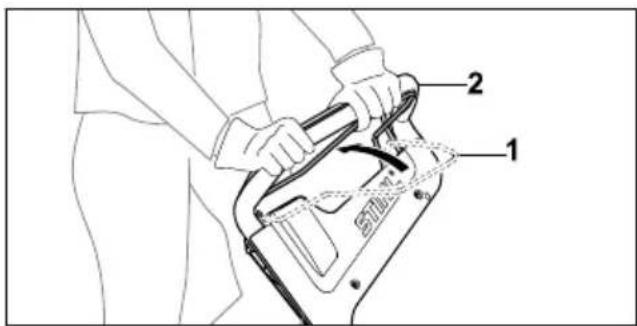

3 Staffa di innesto per trazione La staffa di innesto per trazione attiva e disattiva la trazione.

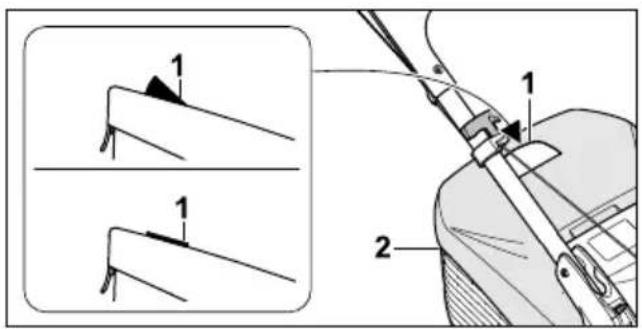

4 Indicatore livello di riempimento L'indicatore livello di riempimento indica il riempimento del cesto raccolta erba.
5 Sportello deflettore Lo sportello deflettore chiude il canale di scarico.

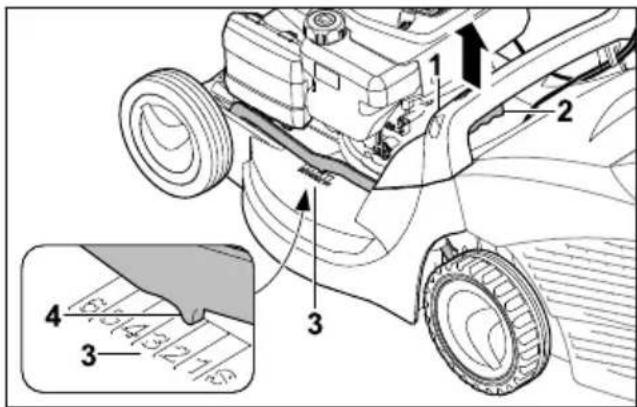

6 Leva La leva serve a regolare l'altezza di taglio.

7 Impugnatura L'impugnatura serve a trattenere il tosaerba durante la regolazione dell'altezza di taglio e a trasportare il tosaerba.

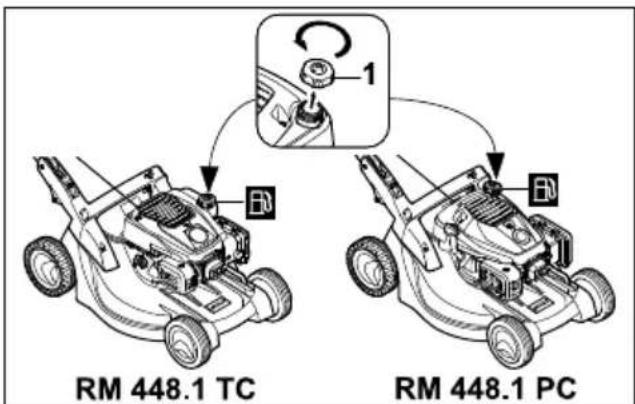

8 Tappo del serbatoio carburante Il tappo del serbatoio carburante chiude l'apertura per il rabbocco della benzina.

9 Coperchio filtro Il coperchio del filtro copre il filtro aria.

10 Impugnatura per il trasporto L'impugnatura per il trasporto serve a trasportare il tosaerba.

11 Cappuccio candela di accensione Il cappuccio candela di accensione collega il cavo dell'accensione alle candele.

12 Candela di accensione La candela di accensione incendia la miscela carburante-aria nel motore.

13 Silenziatore Il silenziatore riduce le emissioni sonore del tosaerba.

14 Tappo di chiusura olio motore Il tappo di chiusura olio motore chiude l'apertura per il rabbocco dell'olio motore.

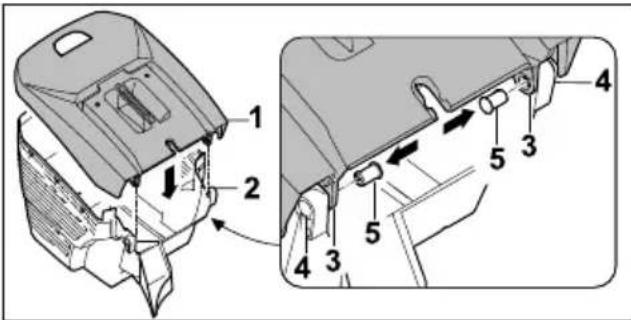

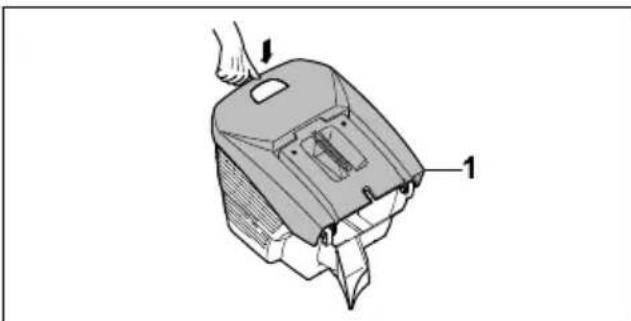

15 Cesto raccolta erba Il cesto raccolta erba raccoglie l'erba tagliata.

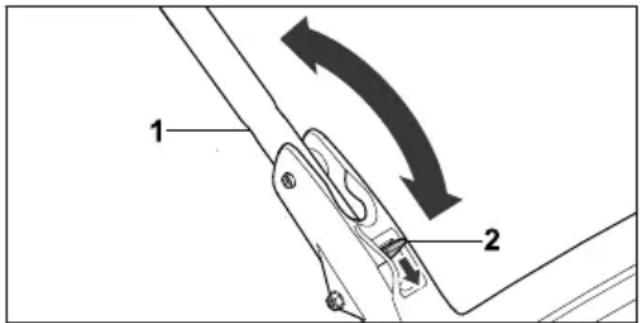

16 Leva La leva serve a regolare e a chiudere il manubrio.

17 Maniglia di avviamento La maniglia di avviamento serve ad avviare il motore.

# Targhetta dati prestazioni con numero di macchina

3.2 Simboli

Sul tosaerba possono essere presenti dei simboli che indicano quanto segue:

Livello di potenza sonora garantito ai sensi della direttiva 2000/14/EC in dB(A) per consentire l'equiparazione delle emissioni sonore dei prodotti.

Questo simbolo rappresenta il tappo del serbatoio carburante.

Questo simbolo rappresenta il tappo di chiusura dell'olio motore.

Avviare il motore.

4 Avvertenze di sicurezza italiano

Spegnere il motore.

Inserire la trazione.

4 Avvertenze di sicurezza

4.1 Simboli di avvertenza

I simboli di avvertenza sul tosaerba indicano quanto segue:

Attenersi alle avvertenze di sicurezza e alle relative misure.

Leggere, comprendere e conservare le istruzioni per l'uso.

Attenersi alle avvertenze di sicurezza relative all'eventuale espulsione di oggetti e alle relative misure.

Non toccare la lama in rotazione.

Rimuovere il cappuccio candela di accensione di sicurezza durante il trasporto, il rimessaggio, i lavori di manutenzione e la riparazione.

Osservare la distanza di sicurezza.

4.2 Utilizzo appropriato

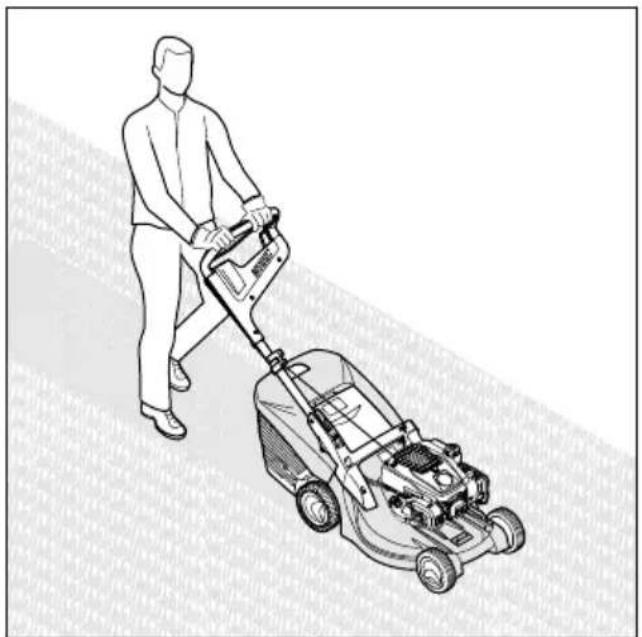

I tosaerba STIHL RM 448 TC e STIHL RM 448 PC servono per tagliare l'erba.

AVVERTENZA

■ Un uso improprio del tosaerba potrebbe causare lesioni personali gravi o mortali e danni materiali.
- Utilizzare il tosaerba come descritto nelle presenti istruzioni per l'uso e nelle istruzioni per l'uso del motore.

4.3 Requisiti per l'utente

AVVERTENZA

■ Un utente che non ha ricevuto adeguate istruzioni potrebbe non essere in grado di riconoscere e valutare i pericoli derivanti dal tosaerba. L'utente o altre persone potrebbero subire lesioni personali gravi o mortali.

▶ Leggere, comprendere e conservare le istruzioni per l'uso.

Se il tosaerba viene prestato ad altre persone, consegnare anche le istruzioni per l'uso del tosaerba e del motore.

- Assicurarsi che l'utente soddisfi i seguenti requisiti:

- L'utente è riposato.

- L'utente dispone di capacità fisiche, sensoriali e psichiche adeguate per operare e lavorare con il tosaerba. Se l'utente dispone di capacità fisiche, sensoriali o psichiche limitate, può lavorare esclusivamente sotto la supervisione o la guida di una persona responsabile.

- L'utente è in grado di riconoscere e valutare i pericoli del tosaerba.

- L'utente è consapevole che è diretta- mente responsabile di eventuali inci- denti e danni.

- L'utente è maggiorenne oppure sta seguendo un corso di formazione sotto supervisione secondo le norme nazionali.

- L'utente ha ricevuto istruzioni da un rivenditore STIHL o da una persona esperta prima di iniziare a lavorare con il tosaerba.

- L'utente non è sotto l'effetto di alcol, farmaci o droghe.

In caso di dubbi, rivolgersi a un rivenditore specializzato STIHL.

4.4 Abbigliamento ed equipaggiamento

AVVERTENZA

■ Durante il lavoro potrebbero essere espulsi oggetti a velocità elevata. L'utente potrebbe subire lesioni.

- Indossare pantaloni lunghi in materiale resistente.

■ Durante il lavoro vi è rumore. Il rumore può danneggiare l'udito.

- Indossare protezioni per l'udito.

■ Durante il lavoro si potrebbe sollevare polvere che, se inalata, può nuocere alla salute e provocare reazioni allergiche.

Se si solleva polvere, indossare una maschera di protezione dalla polvere.

■ Indumenti non adatti potrebbero rimanere impigliati in rami, siepi e nel tosaerba. Se l'utente non indossa indumenti adatti potrebbe subire gravi lesioni personali.

• Indossare indumenti aderenti.
  ▶ Togliersi sciarpe o gioielli.

■ Durante la pulizia, la manutenzione o il trasporto l'utente potrebbe venire a contatto con la lama. L'utente potrebbe subire lesioni.

• Indossare guanti da lavoro in materiale resistente.
• Indossare calzature chiuse e resistenti con suola antiscivolo.

■ Se l'utente indossa calzature non adatte potrebbe scivolare. L'utente potrebbe subire lesioni.
■ Durante l'affilatura della lama potrebbero essere espulse particelle di materiale. L'utente potrebbe subire lesioni.

- Indossare occhiali di protezione aderenti. Gli occhiali di protezione adeguati sono testati ai sensi della norma EN 166 o delle disposizioni nazionali e sono reperibili in commercio con l'apposito contrassegno.

- Indossare guanti da lavoro in materiale resistente.

4.5 Zona di lavoro e ambiente cir- costante

AVVERTENZA

■ Persone estranee al lavoro, bambini o animali potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dal tosaerba e da oggetti espulsi dall'attrezzo. Ciò potrebbe causare loro lesioni personali gravi o mortali e danni materiali.

- Evitare che persone estranee al lavoro, bambini o animali si avvicinino alla zona di lavoro.

• Mantenere la distanza dagli oggetti.
  ▶ Non lasciare il tosaerba incustodito.
• Assicurarsi che i bambini non giochino con il tosaerba.

■ Quando il motore è acceso, dal silenziatore fuoriescono gas di scarico caldi, che possono provocare la combustione di materiali facilmente infiammabili e provocare incendi.

- Tenere il flusso di gas di scarico lontano da materiali facilmente infiammabili.

4.6 Condizioni di sicurezza

4.6.1 Tosaerba

Il tosaerba è in condizioni di sicurezza se sono soddisfatte le seguenti condizioni:

– Il tosaerba non presenta danni.
- Non vi sono fuoriuscite di benzina dal tosaerba.

• Il tappo del serbatoio carburante è chiuso.
• Non vi sono fuoriuscite di olio motore dal tosaerba.
  – Il tappo dell'olio motore è chiuso.
  – Il tosaerba è pulito.
• Gli elementi di comando funzionano e non hanno subito alterazioni.
• Se durante il taglio l'erba tagliata deve essere raccolta nel cesto raccolta erba, il cesto raccolta erba è agganciato correttamente.
• Se durante il taglio l'erba tagliata deve essere espulsa posteriormente, il cesto raccolta erba è sganciato e lo sportello-deflettore è chiuso.
• La lama è montata correttamente.
• Sul tosaerba sono montati accessori STIHL originali.
• L'accessorio è montato correttamente.
• I meccanismi caricati a molla non sono danneggiati e funzionano.
• Rilasciando la staffa di innesto per operazione di taglio, il motore si spegne.

AVVERTENZA

In caso di mancato rispetto delle condizioni di sicurezza, i componenti potrebbero non funzionare correttamente, i dispositivi di sicurezza potrebbero risultare inefficaci e potrebbe verificarsi una fuoriuscita di carburante. Potrebbero verificarsi lesioni personali gravi o mortali.

▶ Lavorare con un tosaerba in perfetto stato.
In caso di fuoriuscita di benzina dal tosaerba: non lavorare con il tosaerba e rivolgersi a un rivenditore specializzato STIHL.
▶ Chiudere il tappo del serbatoio carburante.
In caso di fuoriuscita di olio motore dal tosaerba: non lavorare con il tosaerba e rivolgersi a un rivenditore specializzato STIHL.
▶ Chiudere il tappo dell'olio motore.
Se il tosaerba è sporco: pulire il tosaerba.
▶ Non manomettere il tosaerba e i suoi sistemi di sicurezza.
- Evitare manomissioni al tosaerba volte a modificare la potenza o il numero di giri del motore.
Se gli elementi di comando non funzionano: non lavorare con il tosaerba.
▶ I meccanismi caricati a molla potrebbero rilasciare l'energia immagazzinata.
Se durante il taglio l'erba tagliata deve essere raccolta nel cesto raccolta erba, agganciare il cesto raccolta erba come descritto nelle presenti istruzioni per l'uso.
- Sul tosaerba montare accessori STIHL originali.

4 Avvertenze di sicurezza italiano

• Montare la lama come descritto nelle presenti istruzioni per l'uso.
• Montare gli accessori come descritto nelle presenti istruzioni per l'uso o nelle istruzioni per l'uso degli accessori.
• Non infilare oggetti nelle aperture del tosaerba.
• Sostituire targhette di avvertimento usurate o danneggiate.
  In caso di dubbi, rivolgersi a un rivenditore specializzato STIHL.

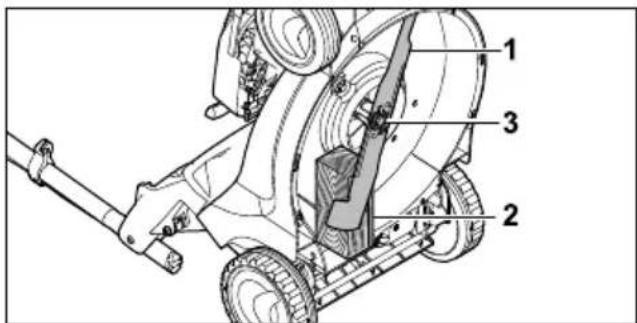

4.6.2 Lama

La lama è in condizioni di sicurezza se sono soddisfatte le seguenti condizioni:

• La lama e i componenti non presentano danni.
  – La lama non è deformata.
• La lama è montata correttamente.
• La lama è affilata correttamente.
  – La lama non presenta sbavature.
• La lama è equilibrata correttamente.

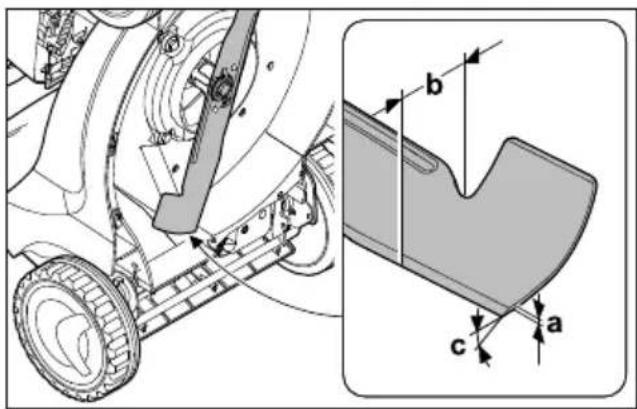

• Lo spessore minimo e la larghezza minima della lama non sono inferiori ai limiti prescritti, 19.2.

- L'angolo di affilatura è rispettato, 19.2.

AVVERTENZA

In caso di mancato rispetto delle condizioni di sicurezza parti della lama potrebbero staccarsi ed essere espulse. Ciò potrebbe causare gravi lesioni personali.
▶ Lavorare con lame e componenti perfetta-mente integri.
▶ Montare correttamente le lame.
▶ Affilare correttamente le lame.
Se lo spessore minimo e la larghezza minima sono inferiori ai limiti prescritti, sostituire la lama.
- Si consiglia di far equilibrare le lame da un rivenditore specializzato STIHL.
- In caso di dubbi, rivolgersi a un rivenditore specializzato STIHL.

4.7 Carburante e rifornimento

AVVERTENZA

Il carburante utilizzato per questo tosaerba è la benzina. La benzina è altamente infiammabile. Se entra in contatto con fiamme vive o oggetti caldi, la benzina può provocare incendi o esplosioni. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
▶ Proteggere la benzina da fuoco e calore.
▶ Non versare benzina.
▶ Qualora venga versata della benzina: pulirla con un panno e provare ad avviare il

motore solo quando tutte le parti del tosaerba sono asciutte.

▶ Non fumare.
▶ Non fare rifornimento nei pressi di un fuoco.
- Prima di riempire il serbatoio spegnere il motore e lasciarlo raffreddare.
- Qualora sia necessario svuotare il serbatoio: effettuare l'operazione all'aperto.
- Avviare il motore ad almeno 3 m dal luogo del rifornimento.
▶ Non riporre mai il tosaerba con della benzina nel serbatoio all'interno di un edificio.

■ Respirare vapori di benzina può avvelenare le persone.

▶ Non respirare i vapori di benzina.

▶ Fare rifornimento in un luogo ben areato.

■ Durante il lavoro il tosaerba si riscalda. La benzina si espande e nel serbatoio può verificarsi una sovrapressione. Se il tappo del serbatoio viene aperto, la benzina potrebbe schizzare fuori. La benzina che fuoriesce potrebbe incendiarsi. Ciò potrebbe causare gravi lesioni all'utente.

Far raffreddare prima il tosaerba e successivamente aprire il tappo del serbatoio carburante.

Gli abiti che dovessero venire in contatto con la benzina sono facilmente infiammabili. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.

▶ Nel caso gli abiti siano entrati in contatto con la benzina: cambiare abito.

■ La benzina può danneggiare l'ambiente.

▶ Non versare il carburante.

- Smaltire la benzina secondo le istruzioni e nel rispetto dell'ambiente.

■ Se la benzina viene a contatto con la pelle o gli occhi, può causare irritazioni.

- Evitare il contatto con la benzina.

In caso di contatto con la pelle, lavare con abbondante acqua e sapone le zone interessate.

In caso di contatto con gli occhi, risciacquarli per almeno 15 minuti con abbondante acqua e rivolgersi a un medico.

■ L'impianto di accensione del tosaerba produce scintille. Le scintille possono uscire e provocare incendi o esplosioni in un ambiente altamente infiammabile o esplosivo. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.

- Utilizzare candele di accensione descritte nelle istruzioni per l'uso del motore.

- Avvitare le candele di accensione e serrarle.

• Inserire il cappuccio candela di accensione esercitando una pressione.
  ■ Se il tosaerba viene rifornito con benzina non idonea per il motore, può subire danni.
• Utilizzare benzina di marca di recente produzione e senza piombo.
• Attenersi alle indicazioni contenute nelle istruzioni per l'uso del motore.

4.8 Lavoro

AVVERTENZA

■ Se l'utente non avvia correttamente il motore, potrebbe perdere il controllo del tosaerba. Ciò potrebbe causare gravi lesioni all'utente.
- Avviare il motore come descritto nelle presenti istruzioni per l'uso.
■ In determinate situazioni l'utente potrebbe lavorare senza la concentrazione necessaria. L'utente potrebbe inciampare, cadere e subire gravi lesioni personali.
▶ Lavorare con calma e concentrazione.
- Tagliare l'erba solo se la visibilità è buona. Se le condizioni di luce e visibilità sono scarse, non lavorare con il tosaerba.
- Usare il tosaerba da soli.
▶ Prestare attenzione agli ostacoli.
▶ Non ribaltare il tosaerba.
▶ Lavorare stando in piedi sul terreno e mantenere l'equilibrio.
Se compaiono segni di stanchezza, concedersi una pausa.
Se si esegue il taglio dell'erba su un pendio, lavorare di traverso rispetto al pendio stesso.
- Non lavorare su pendenze superiori a 25° (46,6%).
- Utilizzare il tosaerba con particolare attenzione quando si lavora in prossimità di pendii, bordi di terreni, fossati, discariche e argini.
- Pianificare i tempi di lavoro in modo da evitare elevate sollecitazioni per un periodo di tempo prolungato.
■ Quando il motore è in funzione, vengono prodotti gas di scarico. Respirare gas di scarico può avvelenare le persone.
▶ Non respirare i gas di scarico.
▶ Lavorare con il tosaerba in un luogo ben areato.
In caso di nausea, mal di testa, disturbi alla vista, disturbi all'udito o vertigini: terminare il lavoro e rivolgersi a un medico.
Se l'utente indossa una protezione per l'udito e il motore è un funzione, la percezione e la valutazione dei rumori risulta limitata.

▶ Lavorare con calma e concentrazione.

- Il tosaerba è dotato di un dispositivo per l'arresto automatico del motore.

▶ Rilasciando la staffa di innesto per operazione di taglio, motore e lama si fermano entro 3 secondi.

■ L'utente potrebbe tagliarsi con la lama in rotazione. Ciò potrebbe causare gravi lesioni all'utente.

▶ Staccare il cappuccio candela di accensione.

▶ Non toccare la lama in rotazione.
Se la lama è bloccata da un oggetto, spegnere il motore. Solo a questo punto eliminare l'oggetto.

Se si lavora senza trazione, si potrebbe inavvertitamente attivare la trazione e il tosaerba potrebbe mettersi in movimento. Ciò potrebbe causare gravi lesioni personali e danni materiali.
- Azionare la staffa di innesto per trazione solo quando occorre inserire la trazione.
Se durante il lavoro il tosaerba mostra cambiamenti o si comporta in modo anomalo, è possibile che non sia in condizioni di sicurezza. Ciò potrebbe causare gravi lesioni personali e danni materiali.
- Terminare il lavoro e rivolgersi a un rivenditore specializzato STIHL.
■ Durante il lavoro, il tosaerba potrebbe produrre vibrazioni.

• Indossare guanti da lavoro.
  ▶ Concedersi delle pause dal lavoro.
  Se insorgono sintomi di problemi circolatori, rivolgersi a un medico.

- Ispezionare l'area di taglio e prestare attenzione agli ostacoli. Se un oggetto estraneo urta la lama durante il lavoro, tale oggetto o parti di esso potrebbero essere espulsi a velocità elevata. Ciò potrebbe causare lesioni personali e danni materiali.

▶ Rimuovere gli oggetti estranei come sassi, bastoni, fili metallici, giocattoli o altro dalla zona di lavoro. Contrassegnare gli oggetti nascosti che non possono essere rimossi.

■ Quando la staffa di innesto per operazioni di taglio viene rilasciata, la lama continua a muoversi per un breve lasso di tempo. Ciò potrebbe causare gravi lesioni personali.

• Attendere che la lama smetta di girare.
  ▶ Sganciare il cesto raccolta erba solo quando la lama ha smesso di girare.

4 Avvertenze di sicurezza italiano

Se la lama urta contro un oggetto solido, possono formarsi scintille. Le scintille possono provocare incendi in un ambiente altamente infiammabile. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
- Non lavorare in un ambiente altamente infiammabile.
■ Qualora il tosaerba venisse poggiato su superfici in pendenza, potrebbe scivolare accidentalmente. Ciò potrebbe causare lesioni personali e danni materiali.
- Rilasciare il tosaerba solo se si trova su una superficie piana e non vi è rischio di scivolamento.
■ Qualora si appendessero oggetti al manubrio, il tosaerba potrebbe ribaltarsi per il peso eccessivo. Ciò potrebbe causare lesioni personali e danni materiali.
▶ Non appendere oggetti al manubrio.

PERICOLO

Se si lavora in prossimità di cavi percorsi da tensione elettrica, la lama potrebbe venire a contatto con tali cavi e danneggiarli. Ciò potrebbe determinare lesioni personali gravi o mortali all'utente.
- Non lavorare in prossimità di cavi percorsi da tensione elettrica.
■ Se si lavora durante un temporale, l'utente potrebbe essere colpito da un fulmine. Ciò potrebbe determinare lesioni personali gravi o mortali all'utente.
▶ In caso di temporale: non lavorare.
■ Lavorando mentre piove, l'utente potrebbe scivolare. Ciò potrebbe determinare lesioni personali gravi o mortali all'utente.
▶ Se piove: non lavorare.

4.9 Trasporto

AVVERTENZA

- Durante il trasporto, il tosaerba potrebbe ribaltarsi o muoversi. Ciò potrebbe causare lesioni personali e danni materiali.

▶ Spegnere il motore.

- Attendere che la lama smetta di girare.

- Staccare il cappuccio candela di accensione.

▶ Fissare il tosaerba su un pianale di carico idoneo utilizzando cinghie o una rete, in modo che non possa ribaltarsi e muoversi.

■ Dopo l'avviamento del motore, il silenziatore e il motore potrebbero essere caldi. L'utente potrebbe ustionarsi durante il trasporto.

▶ Spingere il tosaerba.

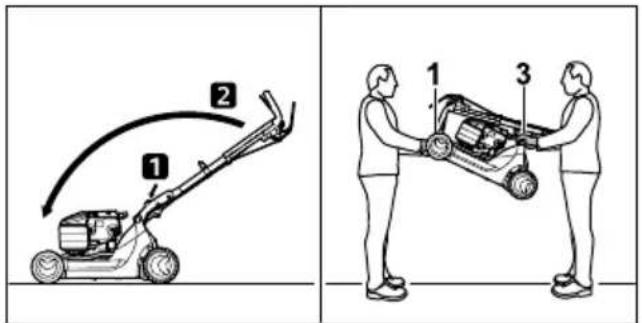

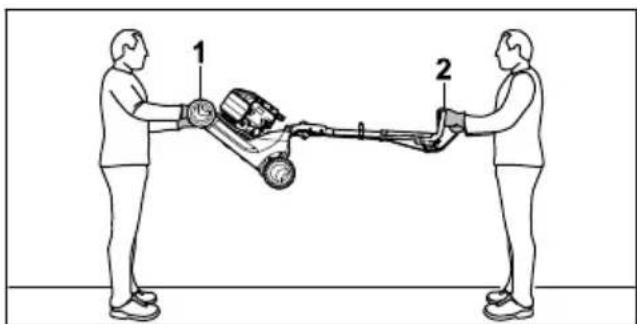

Il tosaerba è pesante. Se l'utente trasporta il tosaerba da solo potrebbe subire lesioni personali.

• Indossare guanti da lavoro.
• Trasportare il tosaerba con l'aiuto di una seconda persona.

■ Durante il trasporto potrebbe fuoriuscire della benzina, causando sporco e danni.

▶ Spingere il tosaerba.
- Trasportare l'attrezzo senza benzina.

4.10 Conservazione

AVVERTENZA

■ I bambini non sono in grado di riconoscere e valutare i pericoli del tosaerba, ciò potrebbe causare gravi lesioni personali.

▶ Spegnere il motore.
- Custodire il tosaerba fuori dalla portata dei bambini.

■ I componenti metallici possono corrodersi a causa dell'umidità. Il tosaerba potrebbe subire danni.
- Conservare il tosaerba in un luogo pulito e asciutto.
Se il tosaerba viene conservato su superfici in pendenza, potrebbe scivolare accidentalmente. Ciò potrebbe causare lesioni personali e danni materiali.
- Conservare il tosaerba solo su superfici piane.

4.11 Pulizia, manutenzione e riparazione

AVVERTENZA

■ Se durante la pulizia, la manutenzione o la riparazione il motore è in funzione, ciò potrebbe causare gravi lesioni personali e danni materiali.

▶ Spegnere il motore.

- Attendere che la lama smetta di girare.

- Staccare il cappuccio candela di accensione.

■ Se durante la pulizia, la manutenzione o la riparazione il motore è in funzione, potrebbe inavvertitamente attivarsi la trazione. Ciò

italiano 5 Preparazione per l'uso del tosaerba

potrebbe causare gravi lesioni personali e danni materiali.

▶ Spegnere il motore.

▶ Staccare il cappuccio candela di accensione.

■ Dopo l'avviamento del motore, il silenziatore e il motore potrebbero essere caldi. Ciò potrebbe causare ustioni alle persone.

- Attendere che il silenziatore e il motore si raffreddino.

■ Detergenti aggressivi, la pulizia con un getto d'acqua oppure oggetti appuntiti possono danneggiare il tosaerba o la lama. Se il tosaerba o la lama non vengono adeguatamente puliti, i componenti potrebbero non funzionare correttamente e i dispositivi per la sicurezza potrebbero risultare inefficaci. Ciò potrebbe causare gravi lesioni personali.

▶ Pulire il tosaerba e la lama come descritto nelle presenti istruzioni per l'uso, 15.2.

■ Se la manutenzione e la riparazione del tosaerba o della lama non vengono eseguite come descritto nelle istruzioni per l'uso, i componenti potrebbero non funzionare correttamente e i dispositivi per la sicurezza potrebbero risultare inefficaci. Potrebbero verificarsi lesioni personali gravi o mortali.

- Sostituire le parti usurate o danneggiate.

▶ Eseguire la manutenzione o riparare il tosaerba come descritto nelle presenti istruzioni per l'uso.

▶ Effettuare la manutenzione della lama come descritto nelle presenti istruzioni per l'uso.

■ Durante la pulizia, la manutenzione o la riparazione della lama, l'utente potrebbe tagliarsi a causa dei taglienti affilati. Ciò potrebbe causare lesioni all'utente.

- Indossare guanti da lavoro in materiale resistente.

■ Durante l'affilatura la lama può surriscaldarsi. L'utente potrebbe ustionarsi.

- Attendere che la lama si raffreddi.

- Indossare guanti da lavoro in materiale resistente.

5 Preparazione per l'uso del tosaerba

5.1 Preparazione per l'uso del tosaerba

Prima di iniziare il lavoro è necessario eseguire i seguenti passaggi:

- Rimuovere il materiale di imballaggio e le sicurezze di trasporto.

- Assicurarsi che i seguenti componenti siano in condizioni di sicurezza:

- Tosaerba, 4.6.1.

- Lama, 4.6.2.

▶ Pulire il tosaerba, 15.
▶ Controllare la lama, 10.2.
▶ Montare il manubrio, 16.1.
▶ Rabboccare l'olio motore, 16.3.
▶ Aprire il manubrio, 18.1.
▶ Rifornire il tosaerba, 07.
Se durante il taglio l'erba tagliata deve essere raccolta nel cesto raccolta erba, agganciare il cesto raccolta erba, 2.2.2.
Se durante il taglio l'erba tagliata deve essere espulsa posteriormente, sganciare il cesto raccolta erba, 6.2.3.
▶ Regolare l'altezza di taglio, 11.2.
- Controllare gli elementi di comando, 10.1.
Se non è possibile eseguire i passaggi descritti: non utilizzare il tosaerba e rivolgersi a un rivenditore specializzato STIHL.

6 Assemblaggio del tosaerba

6.1 Montaggio del manubrio

▶ Spegnere il motore.
- Posizionare il tosaerba su una superficie piana.

• Premere il manicotto (1) negli alesaggi sul manubrio (2).
  ▶ Inserire le molle a tazza (3) con la convessità rivolta verso l'interno sul manicotto (1).

6 Assemblaggio del tosaerba italiano

▶ Inserire il manubrio (2) nella console manubrio (4).
▶ Inserire la vite (5) attraverso gli alesaggi nella console manubrio (4) e inserire il manicotto nel manubrio (2).
▶ Inserire il dado (6) nella cavità nella console manubrio (4).
▶ Serrare la vite (5).

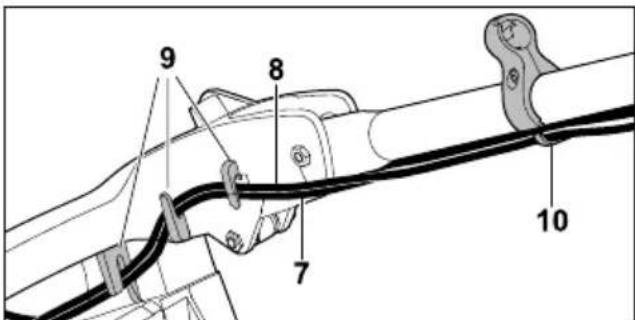

9 8 7 10

▶ Premere i cavi di comando (7 e 8) nei supporti (9).
- Agganciare i cavi di comando (7 e 8) nella relativa guida cavo (10).

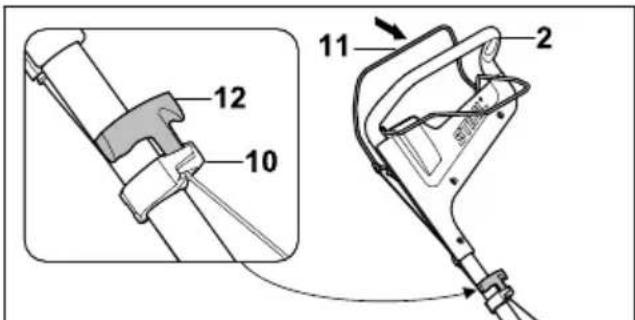

10 12 11 2

▶ Staccare il cappuccio candela di accensione.
- Premere la staffa di innesto per operazione di taglio (11) verso il manubrio (2) e mantenerla premuta.
- Tirare la maniglia di avviamento (12) lenta- mente verso la guida cavo (10).
- Agganciare la maniglia di avviamento (12) nella guida cavo (10).
- Rilasciare la staffa di innesto per operazione di taglio (11).
▶ Reinserire il cappuccio candela di accensione.

Il manubrio non deve essere nuovamente smontato.

6.2 Assemblaggio, aggancio e sgancio del cesto raccolta erba

6.2.1 Assemblaggio del cesto raccolta erba

▶ Collocare la parte superiore cesto di raccolta erba (1) sulla parte inferiore del cesto stesso (2).
Le aperture (3 e 4) devono essere allineate.
▶ Spingere il bullone (5) dall'interno attraverso le aperture (3 e 4).

▶ Premere verso il basso la parte superiore cesto di raccolta erba (1). La parte superiore del cesto raccolta erba (1) si innesta in modo percettibile.

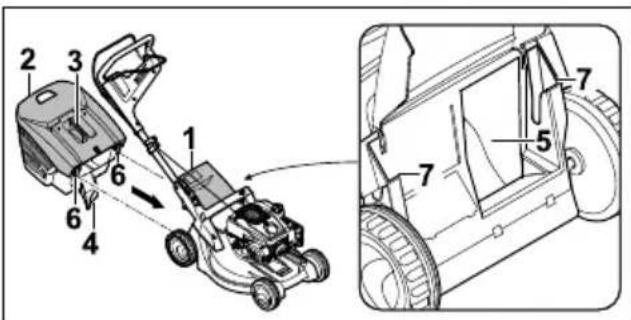

6.2.2 Aggancio del cesto raccolta erba

▶ Spegnere il motore.
- Posizionare il tosaerba su una superficie piana.

• Aprire e tenere aperto lo sportello-deflettore (1).
• Afferrare il cesto raccolta erba (2) dall'impu-gnatura (3) e agganciarlo con il nasello (4) nel canale di scarico (5) e i ganci (6) negli attacchi (7).
  ▶ Abbassare lo sportello deflettore (1) sul cesto raccolta erba (2).

italiano 7 Rifornimento del tosaerba

6.2.3 Sgancio cesto raccolta erba

▶ Spegnere il motore.
- Posizionare il tosaerba su una superficie piana.
- Aprire e tenere aperto lo sportello-deflettore.
- Rimuovere il cesto raccolta erba verso l'alto utilizzando l'impugnatura.
▶ Chiudere lo sportello-deflettore.

6.3 Rifornimento olio motore

L'olio motore lubrifica e raffredda il motore.

Le specifiche dell'olio motore e la capacità sono riportate nelle istruzioni per l'uso del motore.

AVVISO

• Alla consegna non vi è olio motore. Avviare il motore senza olio motore o con una quantità insufficiente può danneggiare il tosaerba.
• Prima di ogni avviamento, controllare il livello dell'olio motore e rabboccarlo secondo necessità.
  ▶ Rabboccare l'olio motore come descritto nelle istruzioni per l'uso del motore.

7 Rifornimento del tosaerba

7.1 Rifornimento del tosaerba

AVVISO

■ Se non viene rifornito con il carburante corretto, il tosaerba può subire danni.
- Attenersi alle istruzioni per l'uso del motore.
- Spegnere il motore. - Posizionare il tosaerba su una superficie piana.
- Pulire l'area intorno al tappo del serbatoio carburante con un panno umido.

RM 448.1 TC RM 448.1 PC

• Ruotare il tappo del serbatoio carburante (1) in senso antiorario finché non sarà possibile rimuoverlo.
  ▶ Rimuovere il tappo del serbatoio carburante.

Rifornire con carburante in modo da lasciare almeno 15 mm liberi dal bordo del serbatoio carburante.
- Posizionare il tappo sul serbatoio carburante.
▶ Ruotare il tappo del serbatoio carburante in senso orario e serrarlo manualmente. Il serbatoio carburante è chiuso.

8 Regolazione del tosaerba da parte dell'utente

8.1 Apertura manubrio

▶ Spegnere il motore.
▶ Staccare il cappuccio candela di accensione.
- Posizionare il tosaerba su una superficie piana.

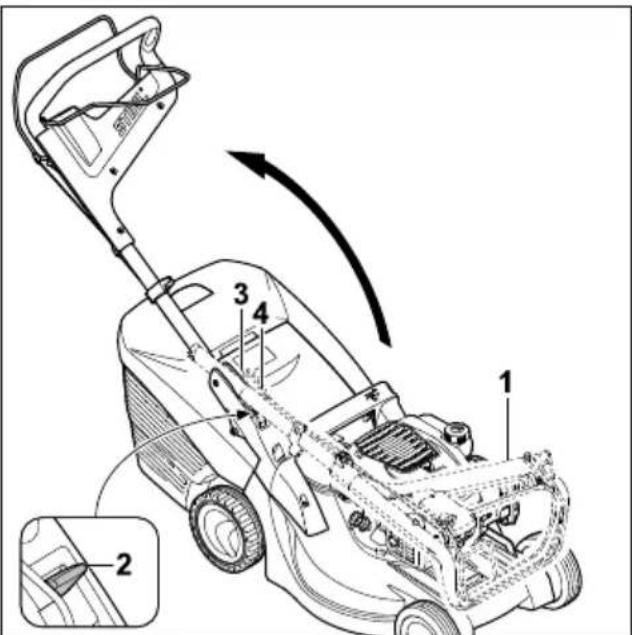

▶ Sollevare il manubrio (1).
- Spingere la leva (2) verso il basso e manti- nerla in questa posizione.
- Aprire il manubrio (1) facendo attenzione che i cavi (3 e 4) non si incastrino.
- Rilasciare la leva (2) e assicurarsi che il manubrio (1) si innesti perfettamente in posizione. Il manubrio (1) è saldamente collegato al tosaerba.

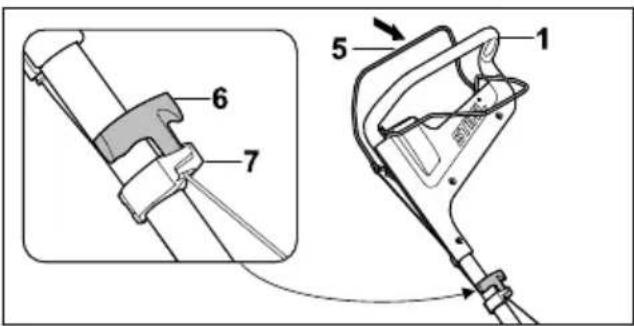

• Premere la staffa di innesto per operazione di taglio (5) verso il manubrio (1) e mantenerla premuta.
• Tirare la maniglia di avviamento (6) lenta- mente verso la guida cavo (7).
• Agganciare la maniglia di avviamento (6) nella guida cavo (7).
• Rilasciare la staffa di innesto per operazione di taglio (5).
• Ricollegare il cappuccio candela di accensione.

8.2 Regolazione manubrio

▶ Spegnere il motore.
- Staccare il cappuccio candela di accensione.
- Posizionare il tosaerba su una superficie piana.

• Mantenere fermo il manubrio (1).
  ▶ Spingere la leva (2) verso il basso e mantenerla in questa posizione.
• Regolare il manubrio (1) nella posizione desiderata.
  ▶ Rilasciare la leva (2) e assicurarsi che il manubrio si innesti di nuovo perfettamente in posizione.

8.3 Chiusura del manubrio

Per un trasporto e rimessaggio a ingombro minimo è possibile chiudere il manubrio.

▶ Spegnere il motore.
▶ Staccare il cappuccio candela di accensione.
- Posizionare il tosaerba su una superficie piana.
- Premere la staffa di innesto per operazione di taglio verso il manubrio e mantenerla premuta.
- Sganciare la maniglia di avviamento dalla guida cavo e riportarla lentamente indietro verso il motore.
- Rilasciare la staffa di innesto per operazione di taglio.
- Tenere il manubrio e mantenere premuta la leva.
▶ Ripiegare in avanti il manubrio.

9 Avviare e arrestare il motore

9.1 Avviamento del motore

- Posizionare il tosaerba su una superficie piana.

• Premere la staffa di innesto per operazione di taglio (1) verso il manubrio (2) con la mano sinistra e mantenerla premuta.
  ▶ Estrarre lentamente la maniglia di avviamento (3) con la mano destra fino ad avvertire una resistenza.
  ▶ Estrarre e riportare velocemente indietro la maniglia di avviamento (3) fino ad accendere il motore.
  Se il motore non si avvia: attenersi alle istruzioni per l'uso del motore.

9.2 Spegnimento del motore

• Posizionare il tosaerba su una superficie piana.
• Rilasciare la staffa di innesto per operazione di taglio.
  Il motore si spegne.
  ▶ Lasciare la posizione utente.

10 Controllo del tosaerba

10.1 Controllo degli elementi di comando

Staffa di innesto per operazione di taglio e staffa di innesto per trazione

▶ Spegnere il motore.
- Tirare la staffa di innesto per operazione di taglio e la staffa di innesto per trazione completamente in direzione del manubrio e rilasciarle.
- Qualora la staffa di innesto per operazione di taglio o la staffa di innesto per trazione non fosse scorrevole oppure non tornasse spontaneamente nella posizione iniziale, non utilizzare il tosaerba e rivolgersi a un rivenditore specializzato STIHL.

La staffa di innesto per operazione di taglio o la staffa di innesto per trazione è difettosa.

10.2 Controllo lama

▶ Spegnere il motore.
▶ Staccare il cappuccio candela di accensione.
▶ Ribaltare il tosaerba, 15.1.

▶ Eseguire le seguenti misurazioni:
- Spessore a
- Larghezza b
- Angolo di affilatura c
Se lo spessore minimo e la larghezza minima sono inferiori ai limiti prescritti, sostituire la lama, 19.2.
Se l'angolo di affilatura non è conforme a quanto prescritto, affilare la lama, 9.2.
▶ In caso di dubbi, rivolgersi a un rivenditore specializzato STIHL.

11 Lavoro con il tosaerba

11.1 Impugnatura e guida del tosaerba

- Mantenere il manubrio con entrambe le mani in modo che i pollici avvolgano il manubrio.

11.2 Regolazione dell'altezza di taglio

È possibile impostare 6 altezze di taglio:
- 25 mm = posizione 1
- 30 mm = posizione 2
- 40 mm = posizione 3
- 50 mm = posizione 4
- 60 mm = posizione 5
- 75 mm = posizione 6

Le posizioni sono indicate sul tosaerba.

Regolazione dell'altezza di taglio

• Trattenere il tosaerba dall'impugnatura (1).
  ▶ Premere e tenere premuta la leva (2).
  ▶ Portare il tosaerba nella posizione desiderata sollevandolo e abbassandolo.
  L'altezza di taglio selezionata può essere rilevata sull'indicatore altezza di taglio (3) con l'ausilio del contrassegno (4).
  ▶ Rilasciare la leva (2). Il tosaerba si innesta.

11.3 Inserimento e disinserimento della trazione

11.3.1 Attivazione trazione

• Posizionare il tosaerba su una superficie piana.
  ▶ Avviare il motore.

- Tirare a fondo la staffa di innesto per trazione (1) in direzione del manubrio (2) e tenerla in modo che il pollice avvolga il manubrio. Il tosaerba inizia a muoversi.

11.3.2 Disinserimento della trazione

▶ Rilasciare la staffa di innesto per trazione.

- Attendere che il tosaerba si arresti.

12 Dopo il lavoro italiano

11.4 Taglio dell'erba

Se si lavora con la trazione inserita, spingere il tosaerba in avanti in maniera controllata.
Se si lavora con la trazione disinserita, spingere il tosaerba in avanti lentamente e in modo controllato.

11.5 Svuotamento del cesto raccolta erba

La corrente d'aria generata dalla lama innalza l'indicatore livello di riempimento (1). Se il cesto raccolta erba è pieno, la corrente d'aria viene bloccata. Se la corrente d'aria è troppo bassa, l'indicatore livello di riempimento (1) torna in posizione di riposo. Ciò significa che è necessario svuotare il cesto raccolta erba (2).

Il funzionamento illimitato dell'indicatore livello di riempimento (1) è garantito solo con corrente d'aria ottimale. Agenti esterni quali erba bagnata, folta o troppo alta, altezza di taglio ridotta, sporcizia o simili possono influire sulla corrente d'aria e sul funzionamento dell'indicatore livello di riempimento (1).

Se l'indicatore livello di riempimento (1) torna in posizione di riposo: svuotare il cesto raccolta erba (2).

▶ Spegnere il motore.
▶ Sganciare il cesto raccolta erba (2).

▶ Aprire la linguetta di chiusura (3).
- Aprire la parte superiore del cesto di raccolta erba (4) utilizzando l'impugnatura (5) e manti- nerla ferma.
- Con l'altra mano, afferrare l'impugnatura inferiore (6).
▶ Svuotare il cesto raccolta erba (2).
▶ Chiudere il cesto raccolta erba (2).
- Agganciare il cesto raccolta erba (2).

12 Dopo il lavoro

12.1 Dopo il lavoro

▶ Spegnere il motore.
Se il tosaerba è bagnato: lasciarlo asciugare.
▶ Pulirlo.

13 Trasporto

13.1 Trasporto del tosaerba

▶ Spegnere il motore.
La lama non deve girare.
▶ Staccare il cappuccio candela di accensione.

Spinta del tosaerba

- Spingere il tosaerba in avanti lentamente e in modo controllato.

Trasporto del tosaerba

• Indossare guanti da lavoro in materiale resistente.
  ▶ Sganciare il cesto raccolta erba.

Se il tosaerba viene spostato con il manubrio aperto:

- Una persona deve afferrare il tosaerba con entrambe le mani dall'impugnatura per il trasporto (1) e una seconda persona deve afferrare con entrambe le mani il manubrio (2).

- Sollevare e trasportare il tosaerba con l'aiuto di una seconda persona.

Se il tosaerba viene spostato con il manubrio chiuso:

▶ Chiudere il manubrio.

- Una persona deve afferrare il tosaerba con entrambe le mani dall'impugnatura per il trasporto (1) e una seconda persona deve afferrare con entrambe le mani l'impugnatura (3).

- Sollevare e trasportare il tosaerba con l'aiuto di una seconda persona.

Trasporto del tosaerba su un veicolo

▶ Fissare il tosaerba in posizione verticale in modo che non possa ribaltarsi e muoversi.

14 Conservazione

14.1 Conservazione del tosaerba

▶ Spegnere il motore e lasciarlo raffreddare.

▶ Staccare il cappuccio candela di accensione.

- Conservare il tosaerba in modo che siano soddisfatte le seguenti condizioni:

• Il tosaerba si trova fuori dalla portata dei bambini.
• Il tosaerba è pulito e asciutto.
  – Il tosaerba non può ribaltarsi.
  – Il tosaerba non può scivolare.

Se il tosaerba resta inutilizzato per oltre 3 mesi:

• Consumare tutto il carburante nel serbatoio.
  ▶ Fare pulire il serbatoio carburante da un rivenditore specializzato STIHL.
• Cambiare l'olio motore come indicato nelle istruzioni per l'uso del motore.
  ▶ Svitare la candela di accensione.

AVVERTENZA

■ Quando si estrae la maniglia di avviamento con il cappuccio della candela di accensione scollegato, è possibile che fuoriescano delle scintille. Le scintille possono provocare incendi o esplosioni in un ambiente altamente infiammabile o esplosivo. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.

- Tenere il cappuccio della candela di accensione lontano dall'apertura della candela.

▶ Estrarre e riportare indietro più volte la maniglia di avviamento.
- Avvitare le candele di accensione e serrarle.

15 Pulizia

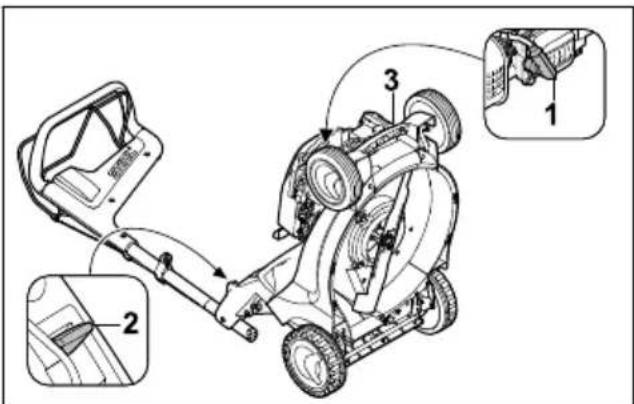

15.1 Ribaltamento del tosaerba

▶ Consumare tutto il carburante nel serbatoio. Il motore si spegne.
- Posizionare il tosaerba su una superficie piana.
▶ Sganciare il cesto raccolta erba.
▶ Portare l'altezza di taglio nella posizione più alta, 1.2.
▶ Portare il manubrio nella posizione più bassa, 8.2.

▶ Rimuovere il cappuccio della candela di accensione (1).
▶ Con la mano sinistra, premere la leva (2) verso il basso e mantenerla ferma.
- Con la mano destra, afferrare il tosaerba dall'impugnatura per il trasporto (3) e portarlo all'indietro.

15.2 Pulizia tosaerba

▶ Spegnere il motore.
▶ Lasciare raffreddare il tosaerba.
▶ Staccare il cappuccio candela di accensione.
▶ Pulire il tosaerba con un panno umido.

16 Manutenzione italiano

• Pulire le aperture di areazione con un pennello.
  ▶ Ribaltare il tosaerba.
  ▶ Pulire la zona attorno alla lama e la lama con un bastoncino di legno, una spazzola morbida o un panno umido.

16 Manutenzione

16.1 Intervalli di manutenzione

Gli intervalli di manutenzione dipendono dalle condizioni ambientali e di lavoro. STIHL consiglia i seguenti intervalli di manutenzione:

Motore

- Provvedere alla manutenzione del motore come indicato nelle istruzioni per l'uso del motore.

Tosaerba

▶ Far controllare il tosaerba annualmente da un rivenditore specializzato STIHL.

16.2 Montaggio e smontaggio della lama

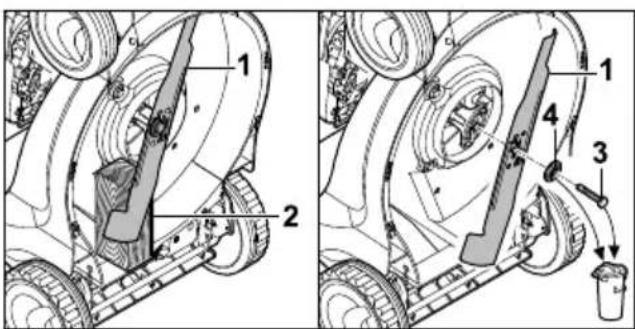

16.2.1 Smontaggio della lama

▶ Spegnere il motore.
▶ Staccare il cappuccio candela di accensione.
▶ Ribaltare il tosaerba.

▶ Bloccare la lama (1) con un pezzo di legno (2).
- Svitare la vite (3) e rimuoverla insieme alla rondella (4).
▶ Rimuovere la lama (1).
- Smaltire vite (3) e rondella (4). Per il montaggio della lama (1) utilizzare una vite e una rondella nuove.

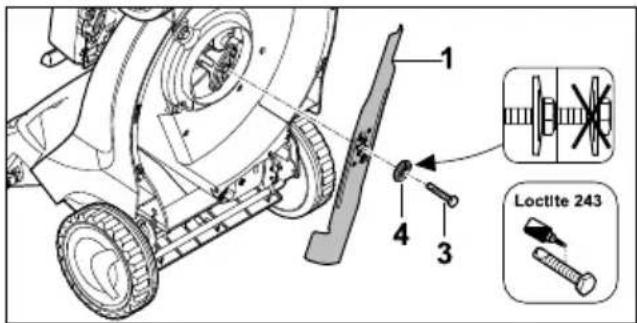

16.2.2 Montaggio della lama

▶ Spegnere il motore.
▶ Staccare il cappuccio candela di accensione.
▶ Ribaltare il tosaerba.

1 4 3 Loctite 243

▶ Posare la nuova rondella (4) sulla nuova vite (3).
- Applicare del fissante per viti Loctite 243 sulla filettatura della vite (3).
▶ Montare la lama (1) in modo che le sporgenze sulla superficie di appoggio si innestino nelle scanalature (1) della lama.
- Avvitare la vite (3) insieme alla rondella (4).

▶ Bloccare la lama (1) con un pezzo di legno (2).
▶ Serrare la vite (3) a 65 Nm.

16.3 Equilibratura e affilatura della lama

La corretta affilatura ed equilibratura della lama richiede molta pratica.

STIHL consiglia di fare affilare ed equilibrare la lama da un rivenditore specializzato STIHL.

AVVERTENZA

■ I taglienti della lama sono molto affilati. L'u-tente potrebbe tagliarsi.
- Indossare guanti da lavoro in materiale resistente.

▶ Spegnere il motore.
▶ Staccare il cappuccio candela di accensione.
▶ Ribaltare il tosaerba.
▶ Smontare la lama.
▶ Affilare la lama. Durante tale operazione, attenersi all'angolo di affilatura e raffreddare la lama, 19.2.
Durante l'affilatura la lama non deve colorarsi di blu.
▶ Montare la lama.

- In caso di dubbi, rivolgersi a un rivenditore specializzato STIHL.

17 Riparazione

17.1 Riparazione del tosaerba

L'utente non deve effettuare da solo la riparazione del tosaerba e della lama.

Se il tosaerba o la lama sono danneggiati, non utilizzare il tosaerba o la lama e rivolgersi a un rivenditore specializzato STIHL.
Se le targhette di avvertimento sono illeggibili o danneggiate, farle sostituire da un rivenditore specializzato STIHL.

18 Eliminazione dei guasti

18.1 Eliminazione di guasti del tosaerba

Guasto Causa	Rimedio
Non è possibile avviare il motore.	La staffa di innesto per operazione di taglio non è premuta.	▸ Avviare il motore come descritto nelle presenti istruzioni per l'uso.
Il serbatoio carburante è vuoto. ▶ Rifornire il tosaerba.
			Il motore si avvia con difficoltà o la potenza del motore dimi-nuisce.	La scocca del tosaerba è inta-sata.
				Pulire il tosaerba.
				L'altezza di taglio è registrata troppo bassa oppure la velocità di avanzamento è troppo elevata.
				Adattare l'altezza di taglio o tagliare l'erba lenta-mente.
				C'è acqua nel serbatoio carbu-rante o nel carburatore oppure il carburatore è intasato.
				Svuotare il serbatoio carburante, pulire il condotto carburante e il carburatore.
				Rivolgersi a un rivenditore specializzato STIHL.
				Il filtro dell'aria è sporco. Rivolgersi a un rivenditore specializzato STIHL.
				La candela di accensione è inc-rostata.
				Pulire o sostituire la candela di accensione.
				Il livello dell'olio motore è troppo basso.
				Rabboccare o sostituire l'olio motore come descritto nelle istruzioni per l'uso del motore.
				Le alette di raffreddamento sono imbrattate.
				Pulire il tosaerba.

Guasto Causa	Rimedio
Il tosaerba vibra forte.	La lama è danneggiata. Sostituire la lama.
	La lama non è montata corretta-mente.	Montare la lama.
L'erba non viene tagliata in modo pulito.	La lama non è affilata o è usu-rata.	Affilare la lama oppure sostituirla.

19 Dati tecnici

19.1 Tosaerba STIHL RM 448.1 TC, RM 448.1 TC

Modello motore:

- RM 448.1 TC: STIHL EVC 200 C

- RM 448.1 PC: STIHL EVC 300

Cilindrata:

- RM 448.1 TC: 139~cm^3

- RM 448.1 PC: 166~cm^3

Potenza:

- RM 448.1 TC: 2,1 kW (2,8 CV) a 2.800 giri/min

- RM 448.1 PC: 2,6 kW (3,5 CV) a 2.800 giri/min

Numero di giri:

- RM 448.1 TC: 2.800 giri/min

- RM 448.1 PC: 2.800 giri/min

Capacità massima del serbatoio carburante:

- RM 448.1 TC: 900~cm^3 (0,9 l)

- RM 448.1 PC: 900~cm^3 (0,9 l)

Peso:

- RM 448.1 TC: 28 kg

- RM 448.1 PC: 29 kg

Capacità massima del cesto raccolta erba:

- RM 448.1 TC: 55 I

- RM 448.1 PC: 55 I

Larghezza di taglio:

- RM 448.1 TC: 46 cm

- RM 448.1 PC: 46 cm

19.2 Lama

- Spessore minimo a: 2,0 mm

– Larghezza minima b: 39 mm

- Angolo di affilatura c: 30°

19.3 Valori acustici e vibratori

RM 448.1 TC

Il valore K per il livello di pressione acustica è pari a 2 dB(A). Il valore K per il livello di potenza sonora è pari a 1,0 dB(A). Il valore K per i valori vibratori è pari a 1,90 m/s².

- Livello di pressione acustica L_pA misurato ai sensi della norma EN ISO 5395-2: 82 dB(A)

- Livello di potenza sonora garantito L _WAd misurato ai sensi della direttiva 2000/14/EC / S.I. 2001/1701: 95 dB(A)

- Valore vibratorio a_hv misurato ai sensi della norma EN 12096, EN 20643, EN ISO 5395-2, manubrio: 3,80 m/s²

RM 448.1 PC

Il valore K per il livello di pressione acustica è pari a 2 dB(A). Il valore K per il livello di potenza sonora è pari a 1,1 dB(A). Il valore K per il valore vibratorio è pari a 2,20 m/s².

- Livello di pressione acustica L_pA misurato ai sensi della norma EN ISO 5395-2: 83 dB(A)

- Livello di potenza sonora garantito L _WAd misurato ai sensi della direttiva 2000/14/EC / S.I. 2001/1701: 96 dB(A)

- Valore vibratorio a_hv misurato ai sensi della norma EN 12096, EN 20643, EN ISO 5395-2, manubrio: 4,40 m/s²

Informazioni sull'osservanza della direttiva 2002/44/EC Vibrazione per il datore di lavoro e S.I. 2005/1093 sono disponibili all'indirizzo www.stihl.com/vib.

19.4 REACH

REACH indica una direttiva CE per la registrazione, la classificazione e l'omologazione dei prodotti chimici.

Per informazioni sull'adempimento della direttiva REACH ved. www.stihl.com/reach.

20 Ricambi e accessori

20.1 Ricambi e accessori

STIHL Questi simboli contrassegnano i ricambi originali STIHL e gli accessori originali STIHL.

STIHL raccomanda l'uso di ricambi originali STIHL e accessori originali STIHL.

I ricambi e gli accessori di altri fabbricanti non possono essere controllati da STIHL in merito ad affidabilità, sicurezza e idoneità nonostante le

attuali osservazioni del mercato, pertanto STIHL non può garantire nulla in merito all'uso di tali prodotti.

I ricambi originali STIHL e gli accessori originali STIHL sono disponibili presso i rivenditori STIHL.

20.2 Ricambi importanti

– Lama: 6358 702 0100
– Vite di fissaggio lama: 9008 319 9028
– Rondella: 0000 702 6600

21 Smaltimento

21.1 Smaltimento del tosaerba

Informazioni sullo smaltimento sono disponibili presso l'amministrazione locale o presso un rivenditore STIHL.

Uno smaltimento non appropriato può danneggiare la salute e inquinare l'ambiente.

▶ Conferire i prodotti STIHL, imballaggio compreso, in conformità alle norme locali, in un apposito centro di raccolta per il riciclaggio.
▶ Non smaltire con i rifiuti domestici.

22 Dichiarazione di conformità UE

22.1 Tosaerba STIHL RM 448.1 TC, RM 448.1 PC

STIHL Tirol GmbH

dichiara sotto la propria esclusiva responsabilità che

• Articolo: Tosaerba
• Marchio di fabbrica: STIHL
• Modello: RM 448.1 TC, RM 448.1 PC
  – Larghezza di taglio: 46 cm
• N. di serie: 6358

è conforme alle disposizioni pertinenti delle direttive 2000/14/EC, 2006/42/EC, 2014/30/EU e 2011/65/EU ed è stato progettato e fabbricato conformemente alle versioni delle norme vigenti: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.

Ufficio interessato menzionato:

TÜV Rheinland LGA Products GmbH

Tillystraße 2

90431 Norimberga, DE

La determinazione del livello di potenza sonora misurato e garantito è stata eseguita ai sensi della direttiva 2000/14/EC, allegato VIII.

Livello di potenza sonora misurato:

- RM 448.1 TC: 94,4 dB(A)

- RM 448.1 PC: 95,3 dB(A)

Livello di potenza sonora garantito:

- RM 448.1 TC: 95 dB(A)

- RM 448.1 PC: 96 dB(A)

La documentazione tecnica è conservata presso STIHL Tirol GmbH.

L'anno di costruzione e il numero di macchina sono indicati sul tosaerba.

Langkampfen, 29.06.2021

STIHL Tirol GmbH

Matthias Fleischer, Direttore Ricerca e Sviluppo

Sven Zimmermann, Direttore Qualità

23 Indirizzi

23.1 STIHL Amministrazione generale

23.2 Società di vendita STIHL

GERMANIA

Telefono: [phone]

SVIZZERA

STIHL Vertriebs AG

Isenrietstraße 4

8617 Mönchaltorf

Telefono: [phone]

REPUBBLICA CECA

Andreas STIHL, spol. s r.o.

Chrlická 753

664 42 Modřice

23.3 Importatori STIHL

BOSNIA ERZEGOVINA

UNIKOMERC d. o. o.

Bišće polje bb

88000 Mostar

Telefono: [phone]

Fax: [phone]

CROAZIA

UNIKOMERC - UVOZ d.o.o.

Sjedište:

Amruševa 10, 10000 Zagreb

Prodaja:

Ulica Kneza Ljudevita Posavskog 56, 10410

Velika Gorica

Telefono: [phone]

Fax: [phone]

TURCHIA

SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş.
