GEBRUIKSAANWIJZING RM 448 TC STIHL

253 - 271 Handleiding

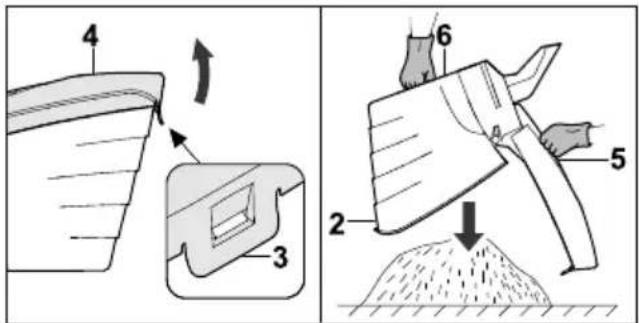

11.5 Grasfangkorb entleeren

1 Voorwoord....253
2 Informatie met betrekking tot deze handleiding.... 254
3 Overzicht....254
4 Veiligheidsinstructies.... 255
5 Grasmaaier bedrijfsklaar maken...... 261

0478-111-9952-B 253

6 Grasmaaier in elkaar zetten....261
7 Grasmaaier bijtanken....262
8 Grasmaaier voor de gebruiker instellen.. 263
9 Motor starten en afzetten.... 264
10 Grasmaaier controleren.... 264
11 Met de grasmaaier werken.... 264
12 Na de werkzaamheden.... 266
13 Vervoeren.... 266
14 Opslaan....266
15 Reinigen....267
16 Onderhoud.... 267
17 Repareren.... 268
18 Storingen opheffen....268
19 Technische gegevens.... 269
20 Onderdelen en toebehoren.... 270
21 Milieuverantwoord afvoeren....270
22 EU-conformiteitsverklaring....270
23 UKCA-conformiteitsverklaring....271

1 Voorwoord

Geachte cliënt(e),

Wij zijn blij dat u hebt gekozen voor STIHL. Wij ontwikkelen en produceren onze producten in topkwaliteit in overeenstemming met de behoeften van onze klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting.

STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding.

STIHL kiest uitdrukkelijk voor een duurzame en verantwoordelijke omgang met de natuur. Deze gebruiksaanwijzing is voor u bedoeld als ondersteuning om uw STIHL-product gedurende een lange levensduur veilig en milieuvriendelijk te gebruiken.

Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product.

N.a. Still

Dr. Nikolas Stihl

BELANGRIJK! VOOR GEBRUIK GOED DOORLEZEN EN BEWAREN.

2 Informatie met betrekking tot deze handleiding

2.1 Geldende documenten

Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EC.

De lokale veiligheidsvoorschriften zijn van kracht.

- Lees naast deze gebruiksaanwijzing de volgende documenten, zorg dat u alles begrijpt en bewaar ze:

- Gebruiksaanwijzing motor STIHL EVC 200.3 C

- Gebruiksaanwijzing motor STIHL EVC 300.0

2.2 Aanduiding van de waarschu- wingen in de tekst

GEVAAR

■ De aanwijzing duidt op gevaren die leiden tot ernstig letsel of zelfs tot de dood.

- De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen.

WAARSCHUWING

■ De aanwijzing duidt op gevaren die kunnen leiden tot ernstig letsel of zelfs tot de dood.

- De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen.

LET OP

■ De aanwijzing duidt op gevaren die kunnen leiden tot materiële schade.

- De genoemde maatregelen kunnen materielle schade voorkomen.

2.3 Symbolen in de tekst

Dit symbool verwijst naar een hoofdstuk in deze handleiding.

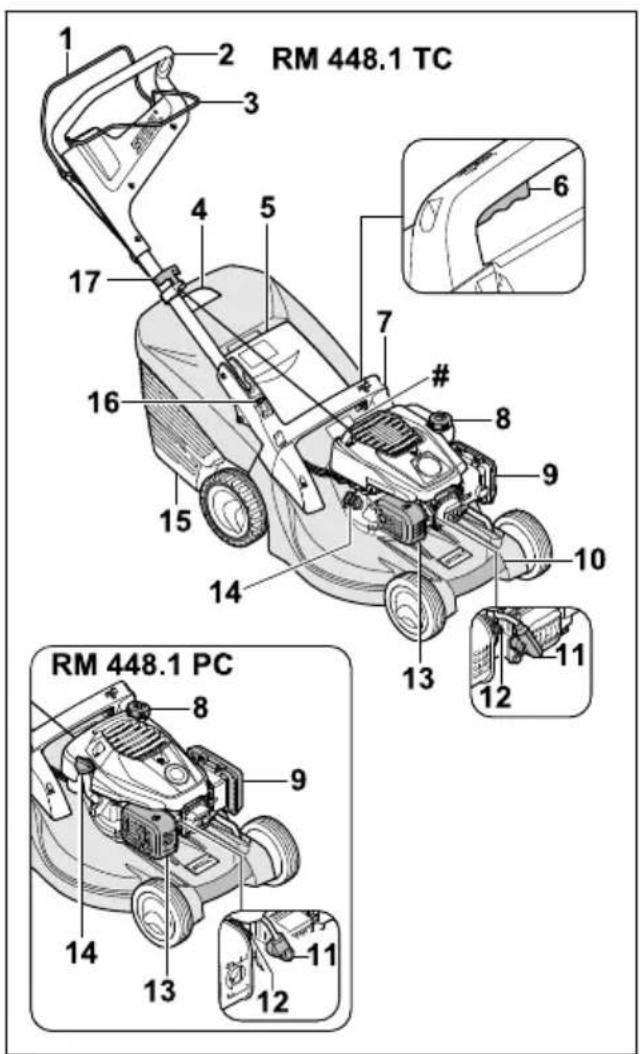

3 Overzicht

3.1 Grasmaaier

RM 448.1 TC RM 448.1 PC

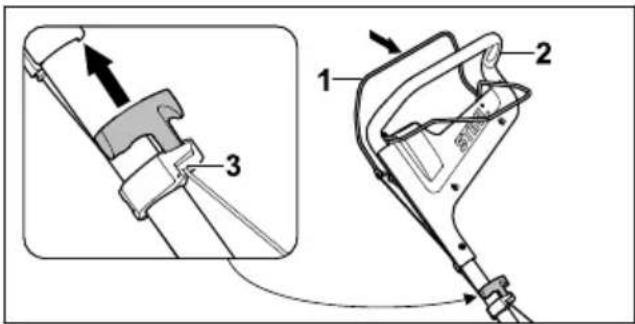

1 Schakelbeugel voor maaiwerk

De schakelbeugel voor maaiwerk dient voor het starten en uitzetten van de motor.

2 Duwstang

De duwstang dient voor het vasthouden, begeleiden en transporteren van de grasmaaier.

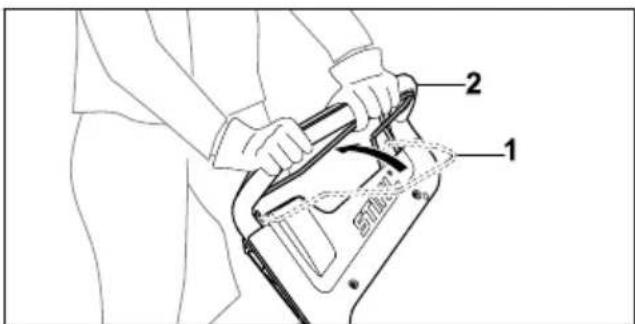

3 Schakelbeugel voor wielaandrijving

De schakelbeugel voor wielaandrijving schakelt de wielaandrijving in en uit.

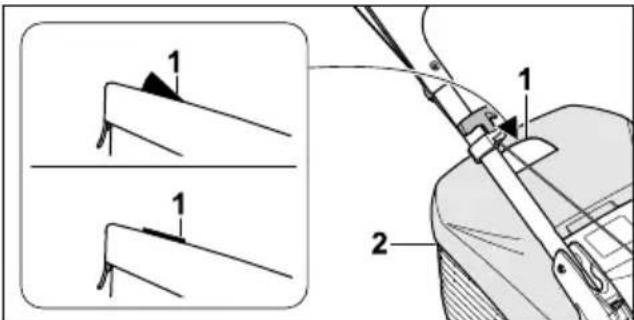

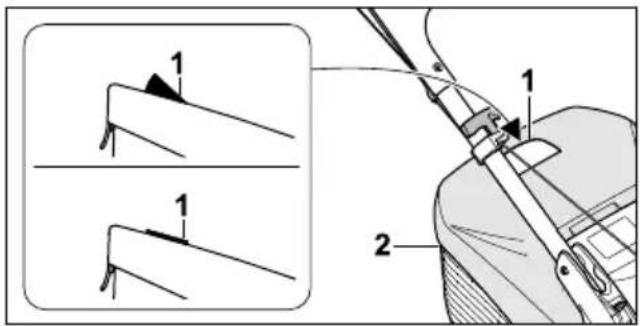

4 Inhoudsindicatie

De inhoudsindicatie toont hoe vol de grasopvangbox zit.

5 Uitwerpklep

De uitwerpklep sluit het uitwerpkanaal af.

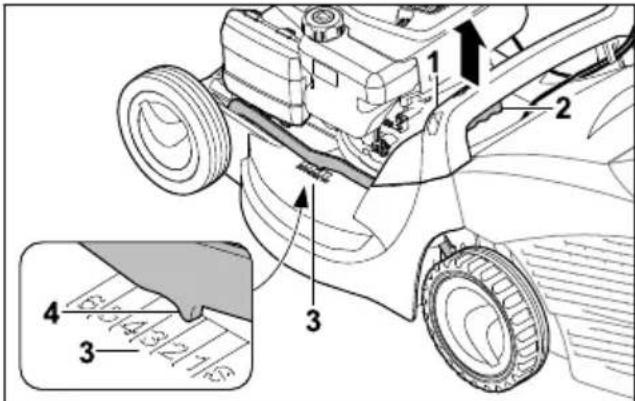

6 Hendel

De hendel dient voor het instellen van de snijhoogte.

4 Veiligheidsinstructies Nederlands

7 Greep

De greep dient voor het vasthouden van de grasmaaier bij het instellen van de snijhoogte en voor het transporteren van de grasmaaier.

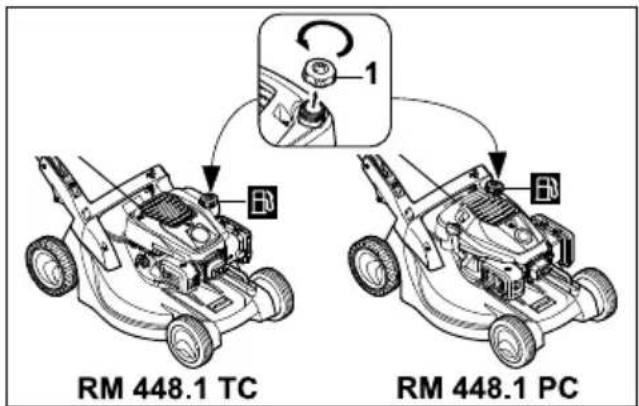

8 Brandstoftankdop

De brandstoftankdop sluit de opening voor het bijvullen van de benzine af.

9 Filterdeksel

Het filterdeksel dekt het luchtfilter af.

10 Transportgreep

De transportgreep dient voor het transporteren van de grasmaaier.

11 Bougiestekker

De bougiestekker verbindt de ontstekingskabel met de bougie.

12 Bougie

De bougie ontsteekt het brandstof-luchtmengsel in de motor.

13 Geluiddemper

De geluiddemper vermindert de geluidsemis-sie van de grasmaaier.

14 Motorliedop

De motoroliedop sluit de opening voor het bijvullen van de motorolie af.

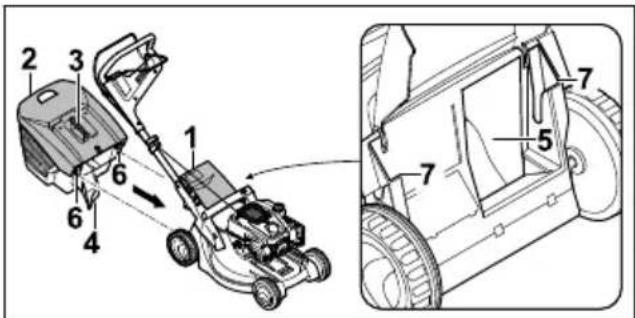

15 Grasopvangbox

De grasopvangbox vangt het gemaaide gras op.

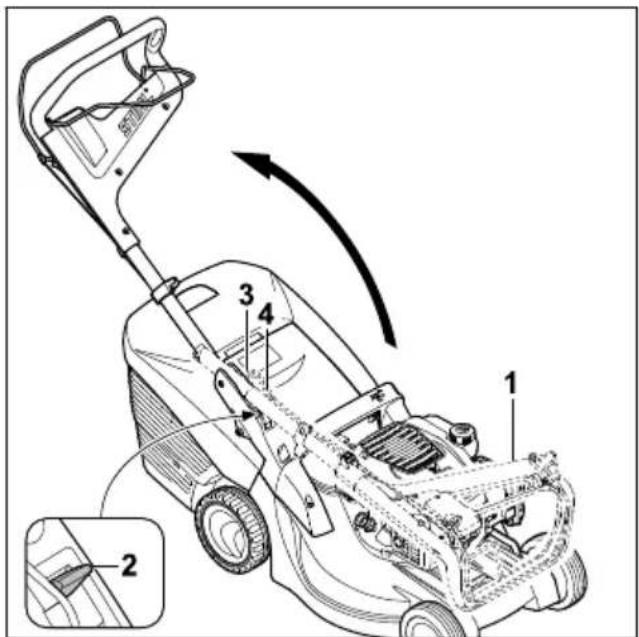

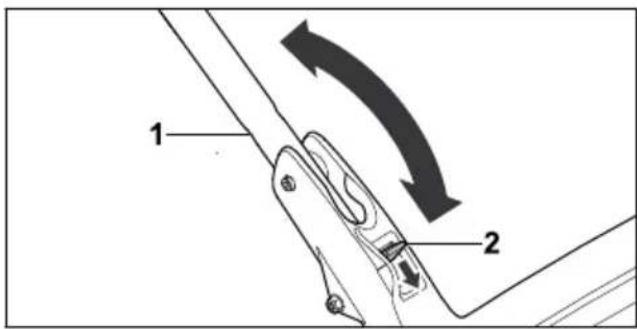

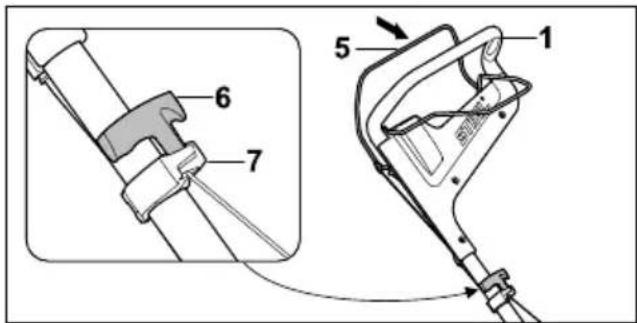

16 Hendel

De hendel dient voor het instellen en omklappen van de duwstang.

17 Starthandgreep

De starchandgreep dient voor het starten van de motor.

# Typeplaatje met machinenummer

3.2 Pictogrammen

De pictogrammen kunnen op de grasmaaier staan en betekenen het volgende:

LWA

Gegarandeerd geluidsniveau volgens richtlijn 2000/14/EC in dB(A) om geluidsemissies van producten vergelijkbaar te maken.

Dit pictogram duidt de brandstoftank-dop aan.

Dit pictogram duidt de motoroliedop aan.

Start de motor.

Schakel de motor uit.

Schakel de wielaandrijving in.

4 Veiligheidsinstructies

4.1 Waarschuwingspictogrammen

De waarschuwingspictogrammen op de grasmaaier betekenen het volgende:

Neem de veiligheidsinstructies en bij- behorende maatregelen in acht.

Lees de gebruiksaanwijzing, zorg dat u alles begrijpt en bewaar hem.

Neem de veiligheidsinstructies aan- gaande omhoog geslingerde voorwer- pen en de bijbehorende maatregelen in acht.

Raak het draaiende mes niet aan.

Neem de bougiestekker los tijdens transport, opslag, onderhoud en reparaties.

Neem de veiligheidsafstand in acht.

De grasmaaiers STIHL RM 448 TC en STIHL RM 448 PC zijn ontworpen voor het maaien van gras.

⚠ WAARSCHUWING

■ Als de grasmaaier niet volgens de regels wordt gebruikt, kunnen personen ernstig of dodelijk letsel oplopen en kan er materiële schade ontstaan.

- Gebruik de grasmaaier zoals in deze gebruiksaanwijzing en in de gebruiksaanwijzing van de motor beschreven staat.

4.3 Vereisten aan de gebruiker

⚠ WAARSCHUWING

■ Niet-geïnstrueerde gebruikers kunnen de gevaren van de grasmaaier niet herkennen of

inschatten. De gebruiker of andere personen kunnen ernstig of dodelijk letsel oplopen.

▶ Lees de gebruiksaanwijzing, zorg dat u alles begrijpt en bewaar hem.

• Als de grasmaaier aan een andere persoon wordt doorgegeven: geef de gebruiksaanwijzing van de grasmaaier en de motor mee.

• Zorg ervoor dat de gebruiker aan de volgende vereisten voldoet:

• De gebruiker is uitgerust.

• De gebruiker is lichamelijk, zintuigelijk en geestelijk in staat om de grasmaaier te bedienen en ermee te werken. Als de gebruiker met lichamelijke, zintuigelijke of geestelijke beperkingen daartoe in staat is, mag de gebruiker er alleen onder toezicht of na instructie door een verantwoordelijke persoon mee werken.
• De gebruiker kan de gevaren van de grasmaaier herkennen en inschatten.
• De gebruiker is zich ervan bewust dat hij aansprakelijk is voor ongevallen en voor materiële schade.
• De gebruiker is meerderjarig of de gebruiker wordt conform nationale regelgeving onder toezicht voor een beroep opgeleid.
• De gebruiker heeft instructie gekregen van een STIHL vakhandelaar of een deskundige persoon, voordat hij voor het eerst met de grasmaaier gaat werken.
• De gebruiker is niet onder invloed van alcohol, medicijnen of drugs.

- Als er onduidelijkheid bestaat: neem contact op met een STIHL vakhandelaar.

4.4 Kleding en uitrusting

⚠ WAARSCHUWING

■ Tijdens het werken kunnen er voorwerpen met grote snelheid omhoog worden geslingerd. De gebruiker kan letsel oplopen.
- Draag een lange broek van stevig materiaal.
■ Tijdens het werken ontstaat lawaai. Lawaai kan het gehoor beschadigen.
▶ Draag gehoorbescherming.
■ Tijdens het werken kan er stof opstuiven. Ingeademd stof kan de gezondheid schaden en allergische reacties veroorzaken.
- Als er stof opstuift: draag een stofmasker.

■ Ongeschikte kleding kan vast blijven zitten in hout, struikgewas en de grasmaaier. Gebruikers zonder geschikte kleding kunnen ernstig letsel oplopen.

▶ Draag nauwsluitende kleding.
▶ Doe sjaals en sieraden af.

■ Tijdens het reinigen, onderhoud uitvoeren of transporteren kan de gebruiker in contact komen met het mes. De gebruiker kan letsel oplopen.

• Draag werkhandschoenen van stevig materiaal.
• Draag stevige, dichte schoenen met een stroeve zool.

■ Gebruikers die ongeschikte schoenen dragen, kunnen uitglijden. De gebruiker kan letsel oplopen.
- Tijdens het slijpen van messen kunnen deeltjes worden weggeslingerd. De gebruiker kan letsel oplopen.

- Draag een nauwsluitende veiligheidsbril. Geschikte veiligheidsbrillen zijn getest volgens de norm EN 166 of volgens nationale voorschriften en zijn met de bijbehorende aanduiding in de handel verkrijgbaar.

- Draag werkhandschoenen van stevig materiaal.

4.5 Werkgebied en omgeving

⚠ WAARSCHUWING

■ Niet-betrokken personen, kinderen en dieren kunnen de gevaren van de grasmaaier en omhoog geslingerde voorwerpen niet herkennen en niet inschatten. Niet-betrokken personen, kinderen en dieren kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.

▶ Houd niet-betrokken personen, kinderen en dieren ver uit de buurt van het werkgebied.

▶ Houd afstand tot voorwerpen.
▶ Laat de grasmaaier niet zonder toezicht staan.
- Zorg ervoor dat kinderen niet met de grasmaaier kunnen spelen.

■ Wanneer de motor draait, komen er hete uitlaatgassen uit de geluiddemper. Hete uitlaatgassen kunnen licht ontvlambare materialen doen ontbranden en brand veroorzaken.

- Houd de straal uitlaatgassen uit de buurt van licht ontvlambare materialen.

4.6 Veilige staat

4.6.1 Grasmaaier

De grasmaaier verkeert in een veilige toestand, als aan de volgende voorwaarden is voldaan:

• De grasmaaier is onbeschadigd.
  – Er komt geen benzine uit de grasmaaier.
• De brandstoftankdop is afgesloten.
• Er komt geen motorolie uit de grasmaaier.
• De motoroliedop is afgesloten.
  – De grasmaaier is schoon.
• De bedieningsorganen werken en zijn niet gewijzigd.
• Als er wordt gemaaid en het gemaaide gras in de grasopvangbox moet worden opgevangen: de grasopvangbox is correct ingehaakt.
• Als er wordt gemaaid en het gemaaide gras aan de achterkant moet worden uitgeworpen: de grasopvangbox is losgehaakt en de uit-werpklep is gesloten.
• Het mes is correct gemonteerd.
• Er is een origineel STIHL accessoire voor deze grasmaaier gemonteerd.
• De accessoires zijn correct gemonteerd.
• Veerbelaste mechanismen zijn onbeschadigde en werken.
• Bij het loslaten van de schakelbeugel voor maaiwerk slaat de motor af.

⚠ WAARSCHUWING

In een niet-veilige toestand kunnen onderdelen niet meer naar behoren functioneren, kunnen veiligheidsvoorzieningen buiten werking worden gezet en kan er brandstof ontsnappen. Personen kunnen ernstig of dodelijk letsel oplopen.

- Werk met een onbeschadigde grasmaaier.

- Als er benzine uit de grasmaaier komt: werk niet met de grasmaaier en neem contact op met een STIHL vakhandelaar.

▶ Sluit de brandstoftankdop.

▶ Als er motorolie uit de grasmaaier komt: werk niet met de grasmaaier en neem contact op met een STIHL vakhandelaar.

▶ Sluit de motoroliedop.

- Manipuleer de grasmaaier en de veiligheidssystemen ervan niet.

- Voer geen manipulaties op de grasmaaier uit waardoor het vermogen of het toerental van de motor verandert.

- Als de bedieningsorganen niet werken: niet met de grasmaaier werken.

▶ Veerbelaste mechanismen kunnen opgeslagen energie afgeven.

• Als er wordt gemaid en het gemaaide gras in de grasopvangbox moet worden opgevangen: haak de grasopvangbox vast zoals in deze gebruiksaanwijzing beschreven staat.
• Monteer originele STIHL accessoires voor deze grasmaaier.

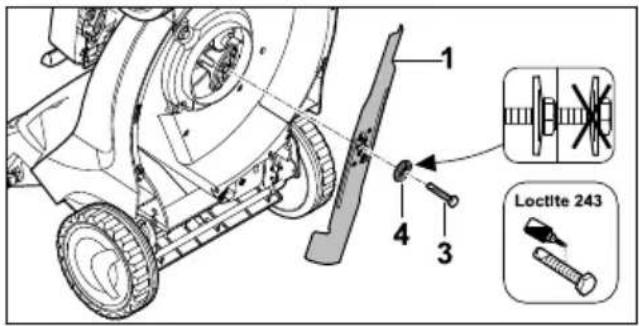

  ▶ Monteer het mes zoals in deze gebruiksaanwijzing beschreven staat.
  ▶ Monteer accessoires zoals in deze gebruiksaanwijzing of in de gebruiksaanwijzing van het accessoire beschreven staat.
• Steek geen voorwerpen in de openingen van de grasmaaier.
  ▶ Vervang versleten of beschadigde waarschuwingsstickers.
• Als er onduidelijkheid bestaat: neem contact op met een STIHL vakhandelaar.

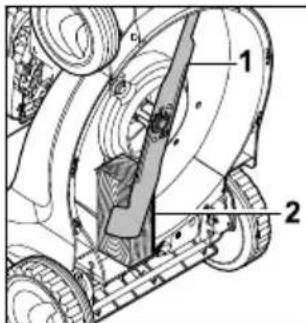

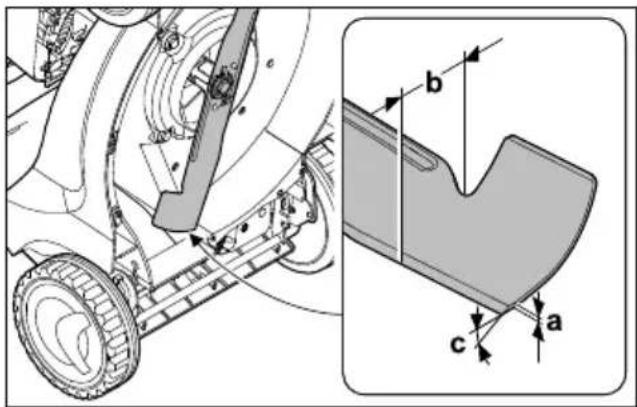

4.6.2 Mes

Het mes is veilig, als aan de volgende voorwaarden is voldaan:

• Het mes en de aanbouwdelen zijn onbeschadigd.
• Het mes is niet vervormd.
• Het mes is correct gemonteerd.
• Het mes is correct geslepen.
• Het mes heeft geen bramen.
• Het mes is correct gebalanceerd.
• De minimumdikte en de minimumbreedte van het mes zijn niet onderschreden, 19.2.
• De slijphoek is aangehouden, 19.2.

⚠ WAARSCHUWING

■ Als het mes niet in een veilige toestand verkeert, kunnen delen van het mes losraken en weggeslingerd worden. Personen kunnen ernstig letsel oplopen.

• Werk met een onbeschadigd mes en onbeschadigde aanbouwdelen.
  ▶ Monteer het mes op de juiste manier.
  ▶ Slijp het mes op de juiste manier.
• Als de minimumdikte of de minimumbreedte is onderschreden: vervang het mes.
  ▶ Laat messen door een STIHL vakhandelaar uitbalanceren.
• Als er onduidelijkheid bestaat: neem contact op met een STIHL vakhandelaar.

4.7 Brandstof en tanken

⚠ WAARSCHUWING

■ De brandstof die voor deze grasmaaier wordt gebruikt, is benzine. Benzine is zeer ontvlambaar. Als benzine in contact komt met open vuur of hete voorwerpen, kan de benzine

brand of explosions veroorzaken. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.

▶ Bescherm benzine tegen hitte en vuur.
▶ Mors geen benzine.
- Als er benzine is gemorst: veeg de benzine met een doek op en probeer de motor pas te starten als alle onderdelen van de grasmaaier droog zijn.
▶ Rook niet.
▶ Tank niet in de buurt van vuur.
- Schakel de motor voor het bijtanken uit en laat deze afkoelen.
- Als de tank moet worden leeggemaakt: doe dit in de open lucht.
- Start de motor minstens 3 m verwijderd van de plaats waar wordt getankt.
▶ Sla de grasmaaier nooit op in een gebouw met benzine in de tank.

■ Ingeademde benzinedampen kunnen mensen vergiftigen.

• Adem geen benzinedampen in.
• Tank op een goed geventileerde plaats.

- Tijdens het werken wordt de grasmaaier warm. De benzine zet uit en in de brandstoftank kan overdruk ontstaan. Wanneer de brandstoftankdop wordt geopend, kan er benzine naar buiten spuiten. De naar buiten spuitende benzine kan ontbranden. De gebruiker kan ernstig letsel oplopen.

▶ Laat eerst de grasmaaier afkoelen en open vervolgens de brandstoftankdop.

■ Kleding die in contact komt met benzine, is licht ontvlambaar. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.

- Als kleding in contact komt met benzine: verwissel de kleding.

■ Benzine is schadelijk voor het milieu.

▶ Mors geen brandstof.
- Voer benzine volgens de voorschriften en milieuvriendelijk af.

■ Als benzine met de huid of de ogen in contact komt, kunnen de huid of de ogen geïrriteerd raken.

▶ Vermijd contact met benzine.
- Als er contact met de huid heeft plaatsgevonden: was de betreffende plekken van de huid met veel water en zeep.
- Als er contact met de ogen heeft plaatsgevonden: spoel de ogen minstens 15 minuten met veel water en raadpleeg een arts.

■ De ontsteking van de grasmaaier produceert vonken. Vonken kunnen ontsnappen en in een licht ontvlambare of explosieve omgeving brand of een explosie veroorzaken. Personen

kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.

• Gebruik bougies die in de gebruiksaanwijzing van de motor worden beschreven.
  ▶ Draai de bougie in en haal deze aan.
  ▶ Druk de bougiestekker stevig aan.

■ Als voor de grasmaaier benzine is getankt die ongeschikt is voor de motor, kan de grasmaaier beschadigd raken.

• Gebruik recente loodvrije merkbenzine.
  ▶ Houd u aan de voorschriften in de gebruiksaanwijzing van de motor.

4.8 Werken

⚠ WAARSCHUWING

■ Als de gebruiker de motor niet op de juiste manier start, kan de gebruiker de controle over de grasmaaier verliezen. De gebruiker kan ernstig letsel oplopen.

• Start de motor zoals in deze gebruiksaanwijzing beschreven staat.
  ■ De gebruiker kan in bepaalde omstandigheden niet meer geconcentreerd werken. De gebruiker kan struikelen, vallen en ernstig letsel oplopen.
  ▶ Werk rustig en doordacht.
• Maai alleen bij goed zicht. Werk niet met de grasmaaier als de lichtomstandigheden en het zicht slecht zijn.
  ▶ Bedien de grasmaaier alléén.
  ▶ Pas op voor obstakels.
  ▶ Kantel de grasmaaier niet.
• Werk rechtop staand op de grond en zorg voor goed evenwicht.
• Als er vermoeidheidsverschijnselen optreden: las een pauze in.

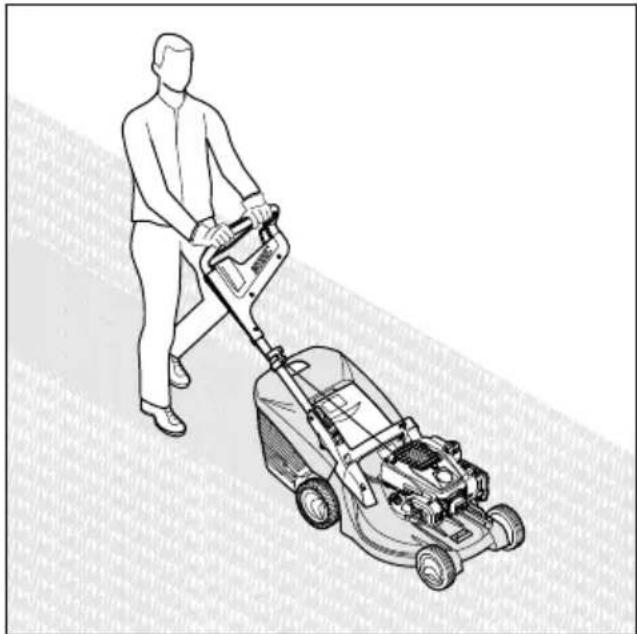

• Als op een helling wordt gemaaid: maai dwars op de helling.
  ▶ Werk niet op hellingen van meer dan 25° (46,6 %).
• Gebruik de grasmaaier uiterst behoedzaam wanneer u in de buurt van hellingen, terreinkanten, sloten, vuilnishopen en dijken werkt.
• Plan de werktijden zodanig dat hoge belasting gedurende langere tijd wordt voorkomen.

■ Wanneer de motor draait, ontstaan er uitlaatgassen. Ingeademde uitlaatgassen kunnen mensen vergiftigen.

▶ Adem geen uitlaatgassen in.
- Werk op een goed geventileerde plaats met de grasmaaier.

4 Veiligheidsinstructies Nederlands

- Bij misselijkheid, hoofdpijn, zichtstoornissen, slecht horen of duizeligheid: stop met werken en raadpleeg een arts.

■ Als de gebruiker gehoorbescherming draagt en de motor draait, kan de gebruiker geluiden beperkt waarnemen en inschatten.

▶ Werk rustig en doordacht.

■ De grasmaaier is voorzien van een motorstop- voorziening.

▶ De motor en het mes worden bij het loslaten van de schakelbeugel binnen 3 seconden gestopt.

■ De gebruiker kan zich aan het draaiende mes snijden. De gebruiker kan ernstig letsel oplopen.

▶ Trek de bougiestekker los.

▶ Raak het draaiende mes niet aan.

▶ Als het mes door een voorwerp geblokkeerd is: Schakel de motor uit. Verwijder pas hierna het voorwerp.

■ Als tijdens het werken zonder wielaandrijving wordt gewerkt, kan de wielaandrijving onbedoeld worden ingeschakeld en zet de grasmaaier zich in beweging. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.

- Bedien de schakelbeugel voor wielaandrijving alleen wanneer de wielaandrijving moet worden ingeschakeld.

- Als de grasmaaier anders gaat werken of zich ongewoon gedraagt, verkeert de grasmaaier mogelijk in een niet-veilige toestand. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.

- Stop met werken en neem contact op met een STIHL vakhandelaar.

■ Tijdens het werken kunnen op de grasmaaier vibraties ontstaan.

▶ Draag werkhandschoenen.

▶ Neem pauzes.

- Als er tekenen van een verstoring van de doorbloeding optreden: raadpleeg een arts.

■ Bekijk het maavlak en let op obstakels. Als het mes tijdens het werken op een vreemd voorwerp stuit, kan het voorwerp of delen ervan met hoge snelheid omhoog worden geslingerd. Personen kunnen letsel oplopen en er kan beschadiging optreden.

▶ Verwijder vreemde voorwerpen zoals stenen, stokken, draden, speelgoed of andere zaken uit het werkgebied. Markeer verborgen voorwerpen die niet verwijderd kunnen worden.

■ Wanneer de schakelbeugel voor maaiwerk wordt losgelaten, draait het mes nog korte tijd door. Personen kunnen ernstig letsel oplopen.

▶ Wacht totdat het mes niet meer draait.

▶ Haak de grasopvangbox pas los wanneer het mes niet meer draait.

■ Als het mes op een hard voorwerp stuit, kunnen vonken ontstaan. Vonken kunnen in een licht ontvlambare omgeving brand veroorzaken. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.

- Werk niet in een licht ontvlambare omgeving.

■ Als de grasmaaier op een hellend vlak wordt neergezet, kan deze onbedoeld naar beneden rollen. Personen kunnen letsel oplopen en er kan beschadiging optreden.

▶ Laat de grasmaaier alleen los, als deze op een horizontaal vlak staat en niet vanzelf kan wegrollen.

■ Als er voorwerpen aan de duwstang worden bevestigd, kan de grasmaaier door het extra gewicht kantelen. Personen kunnen letsel oplopen en er kan beschadiging optreden.

- Bevestig geen voorwerpen aan de duwstang.

GEVAAR

■ Als in de buurt van onder spanning staande leidingen wordt gewerkt, kan het mes met de onder spanning staande leidingen in contact komen en deze beschadigen. De gebruiker kan ernstig of dodelijk letsel oplopen.

- Werk niet in de buurt van onder spanning staande leidingen.

■ Als bij onweer wordt gewerkt, kan de gebruiker door de bliksem worden getroffen. De gebruiker kan ernstig of dodelijk letsel oplopen.

▶ Als het onweert: niet werken.

■ Als er bij regen wordt gewerkt, kan de gebruiker uitglijden. De gebruiker kan ernstig of dodelijk letsel oplopen.

▶ Als het regent: niet werken.

4.9 Transporteren

⚠ WAARSCHUWING

- Bij het transport kan de grasmaaier omvallen of bewegen. Personen kunnen letsel oplopen en er kan beschadiging optreden.

▶ Schakel de motor uit.

▶ Wacht totdat het mes niet meer draait.

▶ Trek de bougiestekker los.

- Zet de grasmaaier met spangordels, riemen of een net zodanig op een geschikt laadop-pervlak vast, dat deze niet kan omvallen en niet kan bewegen.

■ Wanneer de motor uitgedraaid is, kunnen de geluiddemper en de motor nog heet zijn. De gebruiker kan bij het transport zich branden.
▶ Duw de grasmaaier.

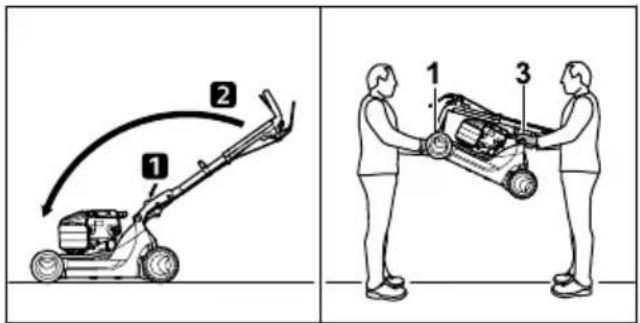

■ De grasmaaier is zwaar. Als de gebruiker de grasmaaier alléén draagt, kan de gebruiker letsel oplopen.
▶ Draag werkhandschoenen.

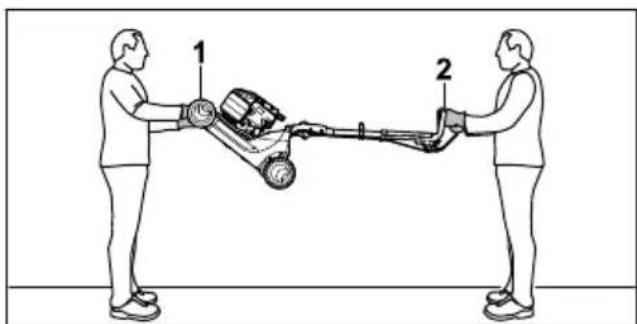

▶ Draag de grasmaaier met twee personen.
■ Tijdens het vervoer kan benzine weglekken en vuil en schade veroorzaken.
▶ Duw de grasmaaier.
▶ Vervoer het apparaat zonder benzine.

4.10 Opslag

⚠ WAARSCHUWING

■ Kinderen kunnen de gevaren van de grasmaaier niet herkennen en niet inschatten. Kinderen kunnen ernstig letsel oplopen.

▶ Schakel de motor uit.

▶ Sla de grasmaaier buiten bereik van kinderen op.

■ Metalen onderdelen kunnen door vocht gaan corroderen. De grasmaaier kan beschadigd raken.

▶ Sla de grasmaaier schoon en droog op.

■ Als de grasmaaier op een hellend vlak wordt opgeslagen, kan deze onbedoeld naar beneden rollen. Personen kunnen letsel oplopen en er kan beschadiging optreden.

- Sla de grasmaaier uitsluitend op een vlakke ondergrond op.

4.11 Reiniging, onderhoud en reparatie

⚠ WAARSCHUWING

■ Als de motor tijdens het reinigen, onderhoud uitvoeren of repareren loopt, kunnen personen ernstig letsel oplopen en kan er materiële schade ontstaan.
▶ Schakel de motor uit.

▶ Wacht totdat het mes niet meer draait.

▶ Trek de bougiestekker los.

■ Als de motor tijdens het reinigen, onderhoud uitvoeren of repareren loopt, kan de wielaandrijving onbedoeld worden ingeschakeld. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.

▶ Schakel de motor uit.

▶ Trek de bougiestekker los.

■ Wanneer de motor uitgedraaid is, kunnen de geluiddemper en de motor nog heet zijn. Personen kunnen brandwonden oplopen.

- Wacht totdat de geluiddemper en de motor afgekoeld zijn.

■ Als gevolg van agressieve reinigingsmiddelen, reinigen met een waterstraal of met scherpe voorwerpen kan de grasmaaier of het mes beschadigd raken. Als de grasmaaier of het mes niet op de juiste manier wordt gereinigd, kunnen onderdelen niet meer naar behoren functioneren en kunnen veiligheidsvoorzieningen buiten werking worden gezet. Personen kunnen ernstig letsel oplopen.

▶ Reinig de grasmaaier en het mes zoals in deze gebruiksaanwijzing beschreven staat, 15.2.

■ Als de grasmaaier of het mes niet wordt onderhouden of gerepareerd zoals beschreven in deze gebruiksaanwijzing, kunnen onderdelen niet meer naar behoren functioneren en kunnen veiligheidsvoorzieningen buiten werking worden gezet. Personen kunnen ernstig of dodelijk letsel oplopen.

• Vervang versleten of beschadigde onderdelen.
• Onderhoud en repareer de grasmaaier en de messen zoals in deze gebruiksaanwijzing beschreven staat.
• Voer onderhoud aan het mes uit zoals in deze gebruiksaanwijzing beschreven staat.

■ Tijdens het reinigen, onderhoud uitvoeren of repareren van het mes kan de gebruiker zich snijden aan de scherpe snijranden. De gebruiker kan letsel oplopen.
- Draag werkhandschoenen van stevig materiaal.
■ Tijdens het slijpen kan het mes heet worden. De gebruiker kan zich branden.

5 Grasmaaier bedrijfsklaar maken Nederlands

▶ Wacht totdat het mes is afgekoeld.
- Draag werkhandschoenen van stevig materiaal.

5 Grasmaaier bedrijfsklaar maken

5.1 Grasmaaier bedrijfsklaar maken

Voorafgaand aan de werkzaamheden moeten altijd de volgende stappen worden gezet:

• Verwijder het verpakkingsmateriaal en de transportvergrendelingen.
• Controleer of de volgende onderdelen in een veilige toestand verkeren:
• Grasmaaier, 14.6.1.
• Mes, 4.6.2.

▶ Reinig de grasmaaier, 15.

▶ Controleer het mes, 0.2.

▶ Monteer de duwstang, 6.1.

▶ Vul motorolie bij, 16.3.

▶ Klap de duwstang omhoog, 8.1.

▶ Tank de grasmaaier bij, 📄.

▶ Als er wordt gemaid en het gemaaide gras in de grasopvangbox moet worden opgevangen: haak de grasopvangbox vast, 16.2.2.

▶ Als er wordt gemaaid en het gemaaide gras aan de achterkant moet worden uitgeworpen: haak de grasopvangbox los, 6.2.3.

▶ Stel de snijhoogte in, 11.2.

- Controleer de bedieningsorganen, 0.1.

- Als de stappen niet kunnen worden uitgevoerd: gebruik de grasmaaier niet en neem contact op met een STIHL vakhandelaar.

6 Grasmaaier in elkaar zet- ten

6.1 Duwstang monteren

▶ Schakel de motor uit.
- Plaats de grasmaaier op een vlakke ondergrond.

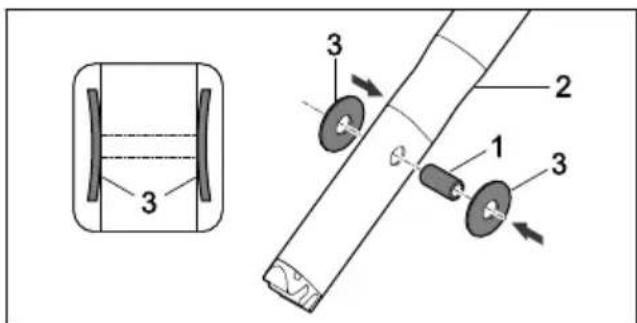

- Steek de schotelveren (3) met de welving naar binnen over de huls (1).

- Schuif de bout (5) door de boringen in de duwstangconsole (4) en de huls in de duwstang (2).

▶ Leg de moer (6) in de uitsparing in de duwstangconsole (4).

▶ Haal de bout (5) aan.

9 8 7 10

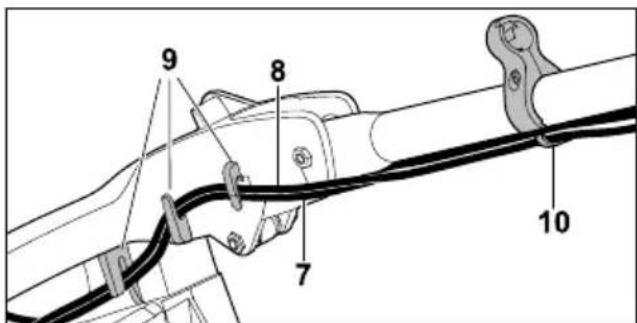

▶ Druk de kabels (7 en 8) in de houders (9).

Haak de kabels (7 en 8) in de kabelgeleider (10) vast.

10 12 11 2

▶ Trek de bougiestekker los.

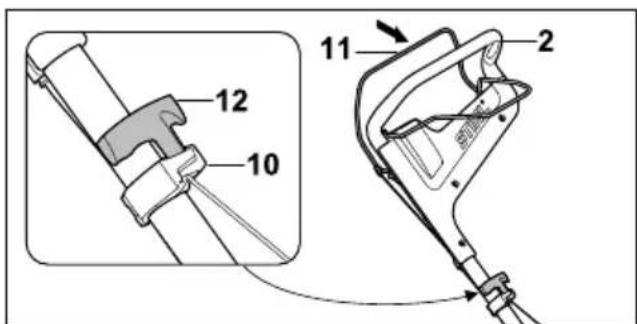

▶ Druk de schakelbeugel voor maaiwerk (11) naar de duwstang (2) en houd deze ingedrukt.
▶ Trek de starchandgreep (12) langzaam in de richting van de kabelgeleider (10).
Haak de starchandgreep (12) in de kabelgeleider (10) vast.
▶ Laat de schakelbeugel voor maaiwerk (11) los.
- Sluit de bougiestekker weer aan.

De duwstang moet niet weer worden gedemon- teerd.

6.2 Grasopvangbox in elkaar zetten, vasthaken en loshaken

6.2.1 Grasopvangbox in elkaar zetten

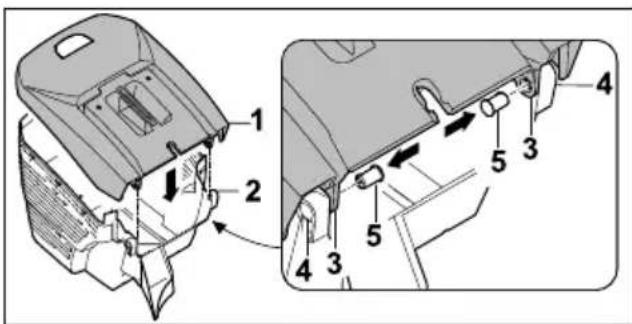

• Plaats het bovenstuk van de grasopvangbox (1) op het onderstuk van de grasopvangbox (2).
  De openingen (3 en 4) moeten met elkaar overeenkomen.
  ▶ Druk de pennen (5) van binnen door de openingen (3 en 4).

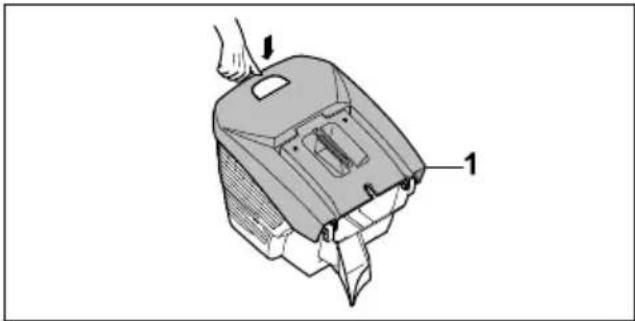

- Duw het bovenstuk van de grasopvangbox (1) omlaag. Het bovenstuk van de grasopvangbox (1) klikt hoorbaar vast.

6.2.2 Grasopvangbox vasthaken

▶ Schakel de motor uit.
- Plaats de grasmaaier op een vlakke ondergrond.

▶ Open de uitwerpklep (1) en houd deze vast.
- Pak de grasopvangbox (2) aan de greep (3) vast en haak deze met de nok (4) in het uit-

werpkanaal (5) en met de haken (6) in de uit- sparingen (7) vast.

▶ Leg de uitwerpklep (1) op de grasopvangbox (2).

6.2.3 Grasopvangbox loshaken

▶ Schakel de motor uit.
- Plaats de grasmaaier op een vlakke ondergrond.
▶ Open de uitwerpklep en houd deze vast.
▶ Neem de grasopvangbox aan de greep naar boven weg.
▶ Sluit de uitwerpklep.

6.3 Motorolie bijvullen

De motorolie smeert en koelt de motor.

De specificatie van de motorolie en de bij te vullen hoeveelheid staan in de gebruiksaanwijzing van de motor.

LET OP

• Bij levering is het apparaat niet gevuld met motorolie. Als de motor wordt gestart zonder of met te weinig motorolie kan de grasmaaier beschadigd raken.
• Controleer elke keer voordat er wordt gestart het motoroliepeil en vul zo nodig motorolie bij.
• Vul motorolie bij zoals in de gebruiksaanwijzing van de motor beschreven staat.

7 Grasmaaier bijtanken

7.1 Grasmaaier bijtanken

LET OP

■ Als voor de grasmaaier geen geschikte brandstof wordt getankt, kan de grasmaaier beschadigd raken.
- Zie de gebruiksaanwijzing van de motor.
▶ Schakel de motor uit.
- Plaats de grasmaaier op een vlakke ondergrond.
- Reinig het gebied onder de brandstoftankdop met een vochtige doek.

RM 448.1 TC RM 448.1 PC

▶ Draai de brandstoftankdop (1) net zolang linksom, totdat de brandstoftankdop kan worden weggenomen.
▶ Neem de brandstoftankdop weg.
▶ Vul brandstof bij, zodat er minstens 15 mm tot aan de rand van de brandstoftank vrij blijft.
- Plaats de brandstoftankdop op de brandstoftank.
- Draai de brandstoftankdop rechtsom en zet deze met de hand vast. De brandstoftank is afgesloten.

8 Grasmaaier voor de gebruiker instellen

8.1 Duwstang omhoog klappen

▶ Schakel de motor uit.
▶ Trek de bougiestekker los.
- Plaats de grasmaaier op een vlakke ondergrond.

• Til de duwstang (1) omhoog.
  ▶ Druk de hendel (2) omlaag en houd deze vast.
• Klap de duwstang (1) omhoog en let erop dat de kabels (3 en 4) niet ingeklemd raken.

▶ Laat de hendel (2) los en let erop dat de duwstang (1) weer volledig vastklikt. De duwstang (1) is vast met de grasmaaier verbonden.

▶ Druk de schakelbeugel voor maaiwerk (5) naar de duwstang (1) en houd deze ingedrukt.
- Trek de starchandgreep (6) langzaam in de richting van de kabelgeleider (7).
Haak de starchandgreep (6) in de kabelgeleider (7) vast.
▶ Laat de schakelbeugel voor maaiwerk (5) los.
▶ Sluit de bougiestekker weer aan.

8.2 Duwstang instellen

▶ Schakel de motor uit.
▶ Trek de bougiestekker los.
- Plaats de grasmaaier op een vlakke ondergrond.

1 2

▶ Houd de duwstang (1) vast.
▶ Druk de hendel (2) omlaag en houd deze vast.
- Zet de duwstang (1) in de gewenste positie.
▶ Laat de hendel (2) los en let erop dat de duwstang weer volledig vastklikt.

8.3 Duwstang inklappen

De duwstang kan worden ingeklapt om de grasmaaier ruimtebesparend te vervoeren of op te slaan.

▶ Schakel de motor uit.
▶ Trek de bougiestekker los.
- Plaats de grasmaaier op een vlakke ondergrond.
- Druk de schakelbeugel voor maaiwerk naar de duwstang en houd deze ingedrukt.

Haak de starchandgreep uit de kabelgeleider en leid deze langzaam in de richting van de motor terug.
▶ Laat de schakelbeugel voor maaiwerk los.
▶ Houd de duwstang vast en houd de hendel ingedrukt.
- Klap de duwstang naar voren.

9 Motor starten en afzetten

9.1 Motor starten

- Plaats de grasmaaier op een vlakke ondergrond.

▶ Druk de schakelbeugel voor maaiwerk (1) met de linkerhand naar de duwstang (2) en houd deze ingedrukt.
- Trek de starchandgreep (3) met de rechterhand langzaam tot aan een voelbare weerstand uit.
- Trek de starchandgreep (3) net zolang snel uit en laat deze teruggaan totdat de motor draait.
- Als de motor niet start: Zie de gebruiksaanwijzing van de motor.

9.2 Motor uitschakelen

• Plaats de grasmaaier op een vlakke ondergrond.
  ▶ Laat de schakelbeugel voor maaiwerk los. De motor slaat af.
  ▶ Verlaat de gebruikerspositie.

10 Grasmaaier controleren

10.1 Bedieningsorganen controleren

Schakelbeugel voor maaiwerk en schakelbeugel voor wielaandrijving

▶ Schakel de motor uit.
- Trek de schakelbeugel voor maaiwerk en de schakelbeugel voor wielaandrijving volledig in de richting van de duwstang en laat ze weer los.
- Als de schakelbeugel voor maaiwerk of de schakelbeugel voor wielaandrijving moeilijk beweegt of niet in de uitgangspositie terugveert: gebruik de grasmaaier niet en neem contact op met een STIHL vakhandelaar.

De schakelbeugel voor maaiwerk of de schakelbeugel voor wielaandrijving is defect.

10.2 Mes controleren

▶ Schakel de motor uit.
▶ Trek de bougiestekker los.
- Zet de grasmaaier rechtop, 15.1.

▶ Meet het volgende:

• Dikte a
• Breedte b

• Slijphoek c

• Als de minimumdikte of de minimumbreedte is onderschreden: mes vervangen, 19.2.

• Als de slijphoek niet is aangehouden: mes slijpen, 19.2.
• Als er onduidelijkheid bestaat: neem contact op met een STIHL vakhandelaar.

11 Met de grasmaaier werken

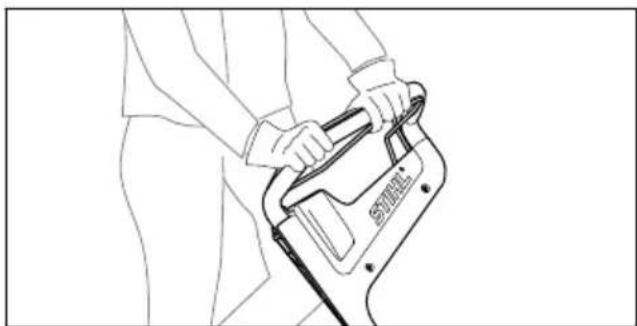

11.1 Grasmaaier vasthouden en leiden

▶ Houd de duwstang met beide handen zodanig vast dat de duimen de duwstang omsluiten.

11.2 Snijhoogte instellen

Er kunnen 6 snijhoogtes worden ingesteld:

• 25 mm = stand 1
• 30 mm = stand 2
• 40 mm = stand 3
• 50 mm = stand 4
• 60 mm = stand 5
• 75 mm = stand 6

De standen zijn op de grasmaaier aangegeven.

11 Met de grasmaaier werken Nederlands

Snijhoogte instellen

▶ Houd de grasmaaier aan de greep (1) vast.
▶ Druk de hendel (2) in en houd deze ingedrukt.
- Breng de grasmaaier door optillen en laten zakken in de gewenste positie.
De huidige snijhoogte kan op de aanduiding snijhoogte (3) met behulp van de marke-ring (4) worden afgelezen.
▶ Laat de hendel (2) los. De grasmaaier klikt vast.

11.3 Wielaandrijving inschakelen en uitschakelen

11.3.1 Wielaandrijving inschakelen

• Plaats de grasmaaier op een vlakke ondergrond.
  ▶ Start de motor.

- Trek de schakelbeugel voor wielaandrijving (1) volledig in de richting van de duwstang (2) en houd deze zodanig dat de duim de duwstang omsluit.

De grasmaaier zet zich in beweging.

11.3.2 Wielaandrijving uitschakelen

▶ Laat de schakelbeugel voor wielaandrijving los.
▶ Wacht totdat de grasmaaier stilstaat.

11.4 Maaien

• Als met ingeschakelde wielaandrijving wordt gewerkt: rijd de grasmaaier gecontroleerd vooruit.
• Als met uitgeschakelde wielaandrijving wordt gewerkt: Duw de grasmaaier langzaam en gecontroleerd vooruit.

11.5 Grasopvangbox ledigen

De door het mes gecreëerde luchtstroom tilt de inhoudsindicatie (1) omhoog. Als de grasopvangbox is gevuld, stopt de luchtstroom. Als de luchtstroom te gering is, zakt de inhoudsindicatie (1) naar de rusttoestand terug. Dit is een indicatie dat de grasopvangbox (2) moet worden gele-digd.

Van een onbeperkte werking van de inhoudsindicatie (1) is alleen bij een optimale luchtstroom sprake. Invloeden van buitenaf, zoals vochtig, dicht of hoog gras, lage snijhoogte, vuil en dergelijke kunnen de luchtstroom en de werking van de inhoudsindicatie (1) negatief beïnvloeden.

• Als de inhoudsindicatie (1) naar de rusttoestand terugvalt: Maak de grasopvangbox (2) leeg.
  ▶ Schakel de motor uit.

Nederlands 12 Na de werkzaamheden

▶ Haak de grasopvangbox (2) los.

▶ Open de sluitlip (3).
- Klap het bovenste gedeelte van de grasopvangbox (4) aan de greep (5) open en houd deze daar.
▶ Houd deze met de andere hand de onderste handgreep (6) vast.
▶ Maak de grasopvangbox (2) leeg.
▶ Klap de grasopvangbox (2) dicht.
▶ Haak de grasopvangbox (2) vast.

12 Na de werkzaamheden

12.1 Na het werken

▶ Schakel de motor uit.
- Als de grasmaaier nat is: laat de grasmaaier drogen.
▶ Reinig de grasmaaier.

13 Vervoeren

13.1 Grasmaaier vervoeren

▶ Schakel de motor uit.
Het mes mag niet draaien.
▶ Trek de bougiestekker los.

Grasmaaier duwen

- Duw de grasmaaier langzaam en gecontroleerd vooruit.

Grasmaaier dragen

• Draag werkhandschoenen van stevig materiaal.
  ▶ Haak de grasopvangbox los.

- Als de grasmaaier met uitgeklapte duwstang wordt gedragen:

▶ Laat één persoon de grasmaaier met beide handen aan de transportgreep (1) vasthouden en een andere persoon met beide handen aan de duwstang (2).
- Til en draag de grasmaaier met twee personen.

- Als de grasmaaier met ingeklapte duwstang wordt gedragen:

▶ Klap de duwstang in.
▶ Laat één persoon de grasmaaier met beide handen aan de transportgreep (1) vasthouden en een andere persoon met beide handen aan de greep (3).
- Til en draag de grasmaaier met twee personen.

De grasmaaier in een voertuig transporteren

- Zet de grasmaaier rechtopstaand zodanig vast, dat de grasmaaier niet kan omvallen en niet kan bewegen.

14 Opslaan

• Zet de motor uit en laat deze afkoelen.
  ▶ Trek de bougiestekker los.
  ▶ Sla de grasmaaier zodanig op, dat aan de volgende voorwaarden is voldaan:
• De grasmaaier staat buiten het bereik van kinderen.
• De grasmaaier is schoon en droog.
• De grasmaaier kan niet omvallen.
• De grasmaaier kan niet wegrollen.

15 Reinigen Nederlands

Als de grasmaaier langer dan 3 maanden wordt opgeslagen:

▶ Rijd de brandstoftank leeg.
▶ Laat de brandstoftank door een STIHL vakhandelaar reinigen.
▶ Ververs de motorolie zoals in de gebruiks-aanwijzing van de motor beschreven staat.
▶ Draai de bougie eruit.

WAARSCHUWING

■ Wanneer bij losgekoppelde bougiestekker de startgreep wordt uitgetrokken, kunnen er von- ken naar buiten komen. Vonken kunnen in een licht ontvlambare of explosieve omgeving brand of een explosie veroorzaken. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.

• Houd de bougiestekker uit de buurt van het bougiegat.
• Trek de startgreep meerdere keren uit en leid deze weer terug.
  ▶ Draai de bougie in en haal deze aan.

15 Reinigen

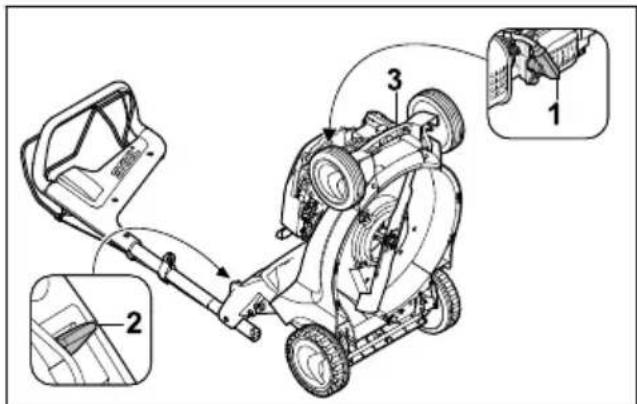

15.1 Grasmaaier rechtop zetten

▶ Rijd de brandstoftank leeg. De motor slaat af.
- Plaats de grasmaaier op een vlakke ondergrond.
▶ Haak de grasopvangbox los.
- Zet de snijhoogte in de hoogste stand, 11.2.
- Zet de duwstang in de laagste stand, 18.2.

▶ Trek de bougiestekker (1) los.
▶ Druk met de linkerhand de hendel (2) naar beneden en houd deze vast.
▶ Houd met de rechterhand de grasmaaier aan de transportgreep (3) vast en zet deze naar achteren rechtop.

15.2 Grasmaaier reinigen

▶ Schakel de motor uit.

▶ Laat de grasmaaier afkoelen.
▶ Trek de bougiestekker los.
▶ Reinig de grasmaaier met een vochtige doek.
▶ Reinig de ventilatiesleuven met een kwast.
▶ Zet de grasmaaier rechtop.
▶ Reinig het gebied rondom het mes en het mes zelf met een houten stok, een zachte borstel of een vochtige doek.

16 Onderhoud

16.1 Onderhoudsintervallen

Onderhoudsintervallen zijn afhankelijk van de omgevings- en werkomstandigheden. STIHL adviseert de volgende onderhoudsintervallen:

Motor

- Onderhoud de motor zoals in de gebruiksaanwijzing van de motor beschreven staat.

Grasmaaier

▶ Laat de grasmaaier elk jaar door een STIHL vakhandelaar controleren.

16.2 Mes demonteren en monteren

16.2.1 Mes demonteren

▶ Schakel de motor uit.
▶ Trek de bougiestekker los.
▶ Zet de grasmaaier rechtop.

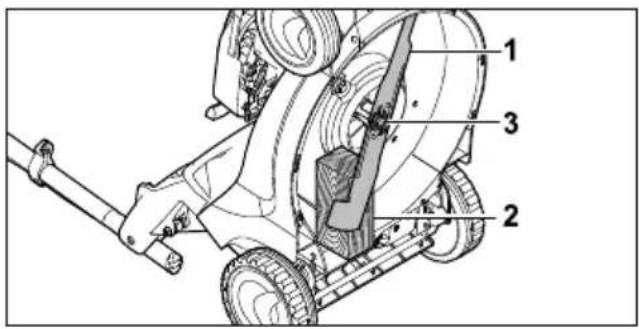

▶ Blokkeer het mes (1) met een stuk hout (2).
▶ Draai de bout (3) in de richting van de pijl eruit en neem deze met de ring (4) weg.
▶ Neem het mes (1) weg.
▶ Gooi de bout (3) en de ring (4) weg. Gebruik voor de montage van het mes (1) een nieuwe bout en ring.

16.2.2 Mes monteren

▶ Schakel de motor uit.
▶ Trek de bougiestekker los.
▶ Zet de grasmaaier rechtop.

1 4 3 Loctite 243

▶ Leg de nieuwe ring (4) op de nieuwe bout (3).
▶ Breng boutborgmiddel Loctite 243 op de schroefdraad van de bout (3) aan.
- Plaats het mes (1) zodanig, dat de verhogingen op het contactvlak in de uitsparingen in het mes (1) grijpen.
▶ Draai de bout (3) samen met de ring (4) in.

▶ Blokkeer het mes (1) met een stuk hout (2).
▶ Haal de bout (3) met 65 Nm aan.

16.3 Mes slijpen en uitbalanceren

Het vereist veel oefening om het mes goed te kunnen slijpen en uitbalanceren.

STIHL raadt aan om het mes door een STIHL vakhandelaar te laten slijpen en uitbalanceren.

18 Storingen opheffen

18.1 Storingen in de grasmaaier verhelpen

Storing Oorzaak Oplossing
De motor kan niet worden gestart.	De schakelbeugel voor maai-werk is niet ingedrukt.	► Start de motor zoals in deze gebruiksaanwijzing beschreven staat.
De brandstoft	Tank is leeg. ► Tank de grasmaaier bij.
	De brandstofleiding zit verstopt.	► Neem contact op met een STIHL vakhandelaar.
	Er zit slechte, vervuilde of oude brandstof in de tank.	► Gebruik recente merkbrandstof (loodvrije ben-zine).
	Het luchtfilter is vuil. ► Neem contact op met een STIHL vakhandelaar.
	De bougiestekker is van de bougie afgekoppeld of de onts-tekingskabel is niet goed op de stekker aangesloten.	► Sluit de bougiestekker aan.► Controleer de verbinding tussen bougiekabel en stekker.
	De bougie zit vol roet, is beschadigd of de afstand tus-sen de elektroden is onjuist.	► Reinig of vervang de bougie.► Stel de afstand van de elektroden in.

WAARSCHUWING

■ De snijkanten van het mes zijn scherp. De gebruiker kan zich snijden.
- Draag werkhandschoenen van stevig materiaal.

▶ Schakel de motor uit.
▶ Trek de bougiestekker los.
▶ Zet de grasmaaier rechtop.
▶ Demonteer het mes.
▶ Slijp het mes. Houd daarbij de slijphoek aan en koel het mes, 19.2.
Het mes mag tijdens het slijpen niet blauw verkleuren.
▶ Monteer het mes.
- Als er onduidelijkheid bestaat: neem contact op met een STIHL vakhandelaar.

17 Repareren

17.1 Grasmaaier repareren

De gebruiker kan de grasmaaier en het mes niet zelf repareren.

- Als de grasmaaier of het mes beschadigd is: gebruik de grasmaaier of het mes niet en neem contact op met een STIHL vakhandelaar.

- Als de waarschuwingsstickers onleesbaar of beschadigd zijn: laat de waarschuwingsstickers door een STIHL vakhandelaar vervangen.

Storing Oorzaak Oplossing
De weerstand	op het mes is te groot.	► Stel een hogere snijhoogte in. ► Start de motor in lager gras.
De motor is moeilijk te starten of de motor levert weinig vermogen.	De behuizing van de gras-maaier zit verstopt.	Reinig de grasmaaier.
	De snijhoogte is te laag inge-steld of de voorwaartse snel-heid is te hoog.	Pas de snijhoogte aan of maai langzamer.
	Er zit water in de brandstoftank en de carburator of de carburator is verstopt.	Ledig de brandstoftank en reinig de brandstofleiding en de carburator.
	De brandstoftank is vuil. Neem contact op met een STIHL vakhandelaar.
	Het luchtfilter is vuil. Neem contact op met een STIHL vakhandelaar.
	De bougie zit vol roet. Reinig of vervang de bougie.
De motor wordt ergheet.	Het oliepeil van de motorolie is te laag.	Vul motorolie bij of ververs deze zoals in de gebruik-saanwijzing van de motor beschreven staat.
	De koelvinnen zijn vuil. Reinig de grasmaaier.
De gras-maaier trilt sterk.	Het mes is beschadigd. Vervang het mes.
	Het mes is niet correct gemon-teerd.	Monteer het mes.
Het gras wordt niet goed afgesne-den.	Het mes is stomp of versleten. Sijp het mes of vervang het.

- RM 448.1 TC: 2,1 kW (2,8 pk) bij 2800 omw./min.

- RM 448.1 PC: 2,6 kW (3,5 pk) bij 2800 omw./min.

Toerental:

- RM 448.1 TC: 2800 omw./min.

- RM 448.1 PC: 2800 omw./min.

Maximumcapaciteit van de brandstoftank:

- RM 448.1 TC: 900~cm^3 (0,9 l)

- RM 448.1 PC: 900~cm^3 (0,9 l)

Gewicht:

- RM 448.1 TC: 28 kg

- RM 448.1 PC: 29 kg

Maximumcapaciteit van de grasopvangbox:

- RM 448.1 TC: 55 I

- RM 448.1 PC: 55 I

Snijbreedte:

- RM 448.1 TC: 46 cm

- RM 448.1 PC: 46 cm

19.2 Mes

- Minimumdikte a: 2,0 mm

– Minimumbreedte b: 39 mm

– Slijphoek c: 30°

19.3 Geluids- en vibratiewaarden

RM 448.1 TC

De K-waarde voor het geluidsdrukniveau bedraagt 2 dB(A). De K-waarde voor het geluidsniveau bedraagt 1,0 dB(A). De K-waarde voor de vibratiewaarden bedraagt 1,90 m/s ^2 .

– Geluidsdrukniveau L_pA gemeten volgens EN ISO 5395-2: 82 dB(A)

– Gegarandeerd geluidsvermogensniveau L _WAd gemeten volgens 2000/14/ EC / S.I. 2001/1701: 95 dB(A)

Nederlands 20 Onderdelen en toebehoren

- Vibratiewaarde a_hv gemeten volgens EN 12096, EN 20643, EN ISO 5395-2, duwstang: 3,80 m/s ^2

RM 448.1 PC

De K-waarde voor het geluidsdrukniveau bedraagt 2 dB(A). De K-waarde voor het geluidsniveau bedraagt 1,1 dB(A). De K-waarde voor de vibratiewaarde bedraagt 2,20 m/s ^2 .

– Geluidsdrukniveau L pA gemeten volgens EN ISO 5395-2: 83 dB(A)
- Gegarandeerd geluidsvermogensniveau L WAd gemeten volgens 2000/14/ EC / S.I. 2001/1701: 96 dB(A)
- Vibratiewaarde a_hv gemeten volgens EN 12096, EN 20643, EN ISO 5395-2, duwstang: 4,40 m/s ^2

Informatie over het voldoen aan de werkgeversrichtlijn Vibratie 2002/44/EC en S.I. 2005/1093 staat op www.stihl.com/vib vermeld.

19.4 REACH

REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicaliën.

Informatie met betrekking tot het voldoen aan het REACH-voorschrift is onder www.stihl.com/reach weergegeven.

20 Onderdelen en toebehoren

20.1 Onderdelen en toebehoren

STIHL GI.

Deze symbolen kenmerken de originele STIHL onderdelen en het originele STIHL toebehoren.

STIHL adviseert alleen originele STIHL onderde- len en origineel STIHL toebehoren te gebruiken.

Reserveonderdelen en toebehoren van andere fabrikanten kunnen door STIHL wat betreft betrouwbaarheid, veiligheid en geschiktheid ondanks continue marktobservatie niet worden beoordeeld en STIHL kan ook niet borg staan voor het gebruik ervan.

Originele STIHL onderdelen en origineel STIHL toebehoren zijn leverbaar via de STIHL dealer.

20.2 Belangrijke vervangingsonder- delen

• Mes: 6358 702 0100
  – Mesbout: 9008 319 9028
• Ring: 0000 702 6600

21 Milieuverantwoord afvoeren

21.1 Verwijdering van afgedankte grasmaaiers

Informatie over de verwijdering is verkrijgbaar bij de plaatselijke overheid of bij een STIHL dealer.

Onjuiste verwijdering kan de gezondheid schaden en het milieu belasten.

• Breng de STIHL producten inclusief verpakking naar een geschikt inzamelpunt voor recycling overeenkomstig de plaatselijke voorschriften.
  ▶ Gooi het niet bij het huisvuil weg.

22 EU-conformiteitsverklaring

22.1 Grasmaaier STIHL RM 448.1 TC, RM 448.1 PC

STIHL Tirol GmbH

verklaart op eigen verantwoordelijkheid dat

• Type: Grasmaaier
• Merk: STIHL
  – Snijbreedte: 46 cm
  – Productiecode: 6358

– Type: RM 448.1 TC, RM 448.1 PC

voldoet aan de betreffende bepalingen van de richtlijnen 2000/14/EC, 2006/42/EC, 2014/30/EU en 2011/65/EU en overeenkomstig de op de productiedatum geldende versies van de volgende normen is ontwikkeld en geproduceerd: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.

Bevoegde instantie:

Voor het bepalen van het gemeten en gegaran- deerde geluidsniveau is gehandeld volgens richt- lijn 2000/14/EC, bijlage VIII.

Gemeten geluidsniveau:

- RM 448.1 TC: 94,4 dB(A)

- RM 448.1 PC: 95,3 dB(A)

Gegarandeerd geluidsniveau:

- RM 448.1 TC: 95 dB(A)

- RM 448.1 PC: 96 dB(A)

De technische documentatie wordt bewaard bij STIHL Tirol GmbH.

23 UKCA-conformiteitsverklaring русский

Het bouwjaar en het machinenummer staan op de grasmaaier vermeld.

Langkampfen, 29/06/2021

STIHL Tirol GmbH

i.o. W. Thick

Matthias Fleischer, Hoofd Onderzoek en Ontwik- keling

finnemann pm i.o.

Sven Zimmermann, Hoofd Kwaliteit

23 UKCA-conformiteitsverklaring

23.1 Grasmaaier STIHL RM 448.1 TC

STIHL Tirol GmbH

verklaart op eigen verantwoordelijkheid dat

– Type: Grasmaaier
- Merk: STIHL
- Type: RM 448.1 TC
- Snijbreedte: 46 cm
– Productiecode: 6358

Voldoet aan de relevante bepalingen van de UK Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 en The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 en is ontworpen en vervaardigd in overeenstemming met de versies van de volgende normen die van kracht waren op de datum van fabricage: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.

Bevoegde instantie:

TUV Rheinland UK LTD

1011 Stratford Road

Solihull, B90 4BN

De gemeten en gegarandeerde geluidsniveaus werden bepaald overeenkomstig de UK Noise

– Gemeten geluidsniveau: 94,4 dB(A)
– Gegarandeerd geluidsniveau: 95 dB(A)

De technische documentatie wordt bewaard bij STIHL Tirol GmbH.

Het bouwjaar en het machinenummer staan op de grasmaaier vermeld.

Langkampfen, 02/11/2021

STIHL Tirol GmbH

i.o. M. Tivca

Matthias Fleischer, Hoofd Onderzoek en Ontwik- keling

finemomum pm i.o.

Sven Zimmermann, Hoofd Kwaliteit

Содержание

▶ ledarbiniet motoru.
