MANUAL DE USUARIO RM 448 TC STIHL

56 - 75 Manual de instrucciones

75 - 92 Uputa za uporabu

92 - 109 Skötselanvisning

2 Informaciones relativas a estas instrucciones para la reparación.... 57

3 Sinopsis....57

4 Indicaciones relativas a la seguridad...... 58

5 Preparar el cortacésped para el trabajo....64

6 Ensamblar el cortacésped.... 64

7 Repostar el cortacésped.... 66

8 Ajustar el cortacésped para el usuario.....66

9 Arrancar y parar el motor.... 67

10 Comprobar el cortacésped....67

11 Trabajar con el cortacésped.... 68

12 Después del trabajo.... 69

13 Transporte....69

14 Almacenamiento.... 70

15 Limpiar....70

16 Mantenimiento.... 71

17 Reparación....72

18 Subsanar las perturbaciones.... 72

19 Datos técnicos.... 73

20 Piezas de repuesto y accesorios...... 73

21 Gestión de residuos.... 74

22 Declaración de conformidad UE.... 74

23 Declaración de conformidad UKCA...... 74

1 Prólogo

Distinguidos clientes,

Nos alegramos de que se hayan decidido por STIHL. Desarrollamos y confeccionamos nuestros productos en primera calidad y con arreglo a las necesidades de nuestros clientes.

De esta manera conseguimos elaborar productos altamente fiables incluso en condiciones de esfuerzo extremas.

STIHL también presta un Servicio Postventa de primera calidad. Nuestros comercios especializados garantizan un asesoramiento e instrucciones

2 Informaciones relativas a estas instrucciones para la reparación español

competentes así como un amplio asesoramiento técnico.

STIHL se declara expresamente a favor de tratar la naturaleza de forma sostenible y responsable. Estas instrucciones de servicio pretenden asistirle para hacer un uso ecológico y seguro de su producto STIHL durante toda su vida útil.

Le agradecemos su confianza y le deseamos que disfrute de su producto STIHL.

Dr. Nikolas Stihl

IMPORTANTE: LEER ANTES DE USAR Y GUARDAR.

2 Informaciones relativas a estas instrucciones para la reparación

2.1 Documentación aplicable

Este manual de instrucciones es un manual original del fabricante en conformidad con la directiva 2006/42/EC de la UE.

Son aplicables las normas de seguridad locales.

• Además de este manual de instrucciones se deben leer, comprender y guardar los siguientes documentos:
• Manual de instrucciones del motor STIHL EVC 200.3 C
• Manual de instrucciones del motor STIHL EVC 300.0

2.2 Marca de las indicaciones de advertencia en el texto

PELIGRO

■ La indicación hace referencia a peligros que pueden provocar lesiones graves o la muerte.

- Con las medidas mencionadas se pueden evitar lesiones graves o mortales.

ADVERTENCIA

■ La indicación hace referencia a peligros que pueden provocar lesiones graves o la muerte.

- Con las medidas mencionadas se pueden evitar lesiones graves o mortales.

INDICACIÓN

■ La indicación hace referencia a peligros que pueden provocar daños materiales.

- Con las medidas mencionadas se pueden evitar daños materiales.

2.3 Símbolos en el texto

Este símbolo remite a un capítulo de este manual de instrucciones.

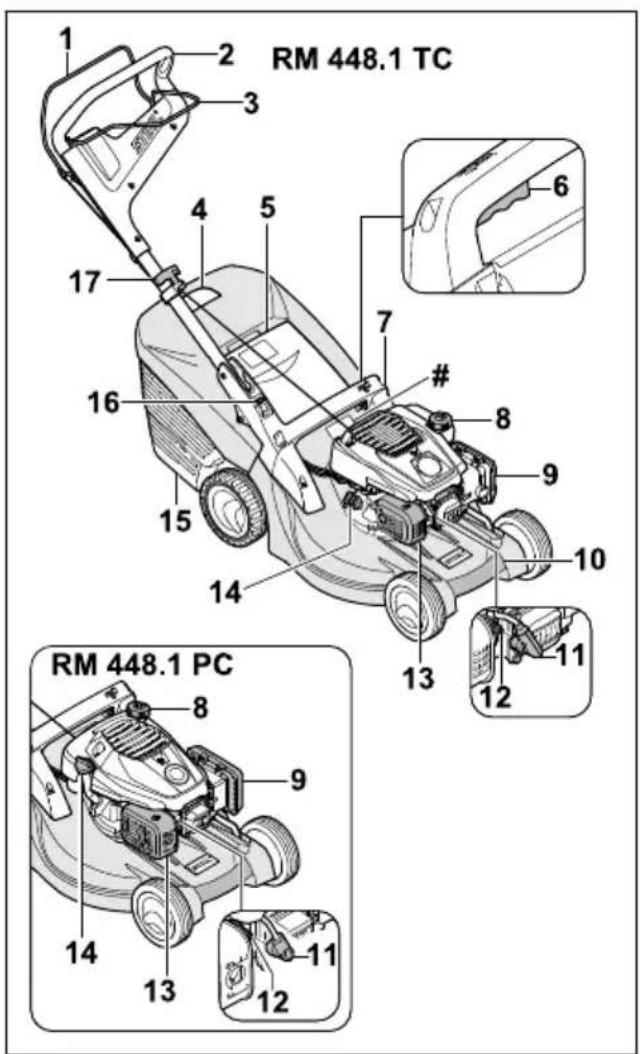

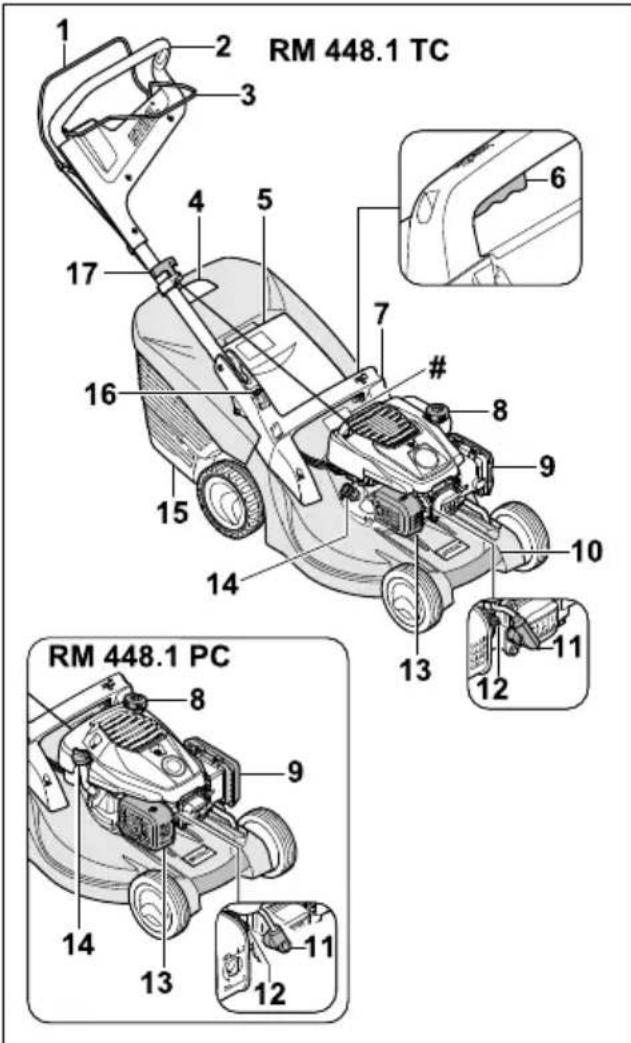

3 Sinopsis

3.1 Cortacésped

RM 448.1 TC RM 448.1 PC

1 Estribo de mando para corte de césped El estribo de mando para corte de césped sirve para arrancar y apagar el motor.

2 Manillar

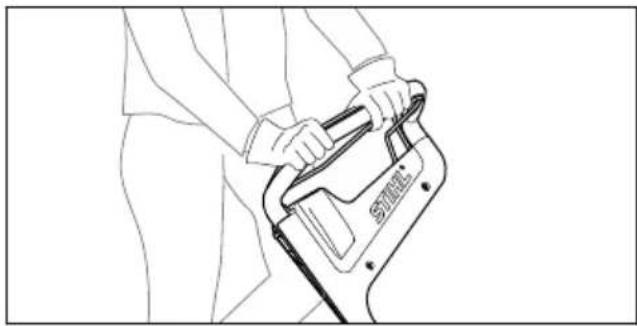

El manillar sirve para sujetar, conducir y transportar el cortacésped.

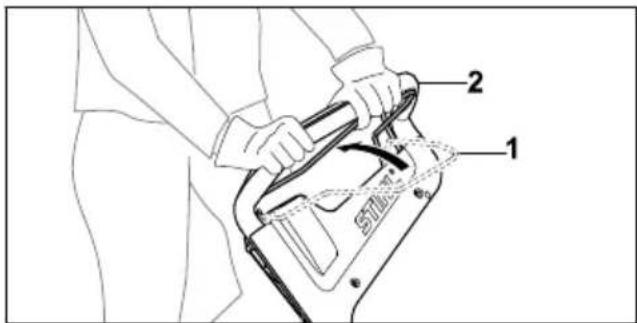

3 Estribo de mando para tracción a las ruedas El estribo de mando para tracción a las rue- das conecta y desconecta la tracción a las ruedas.

español 4 Indicaciones relativas a la seguridad

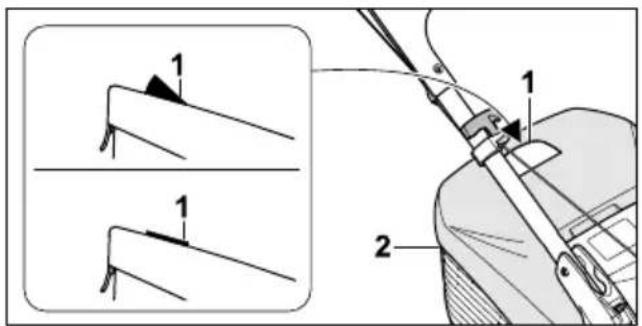

4 Indicador de nivel de llenado

El indicador de nivel de llenado muestra el llenado del recogedor de hierba.

5 Deflector

El deflector cierra el canal de expulsión.

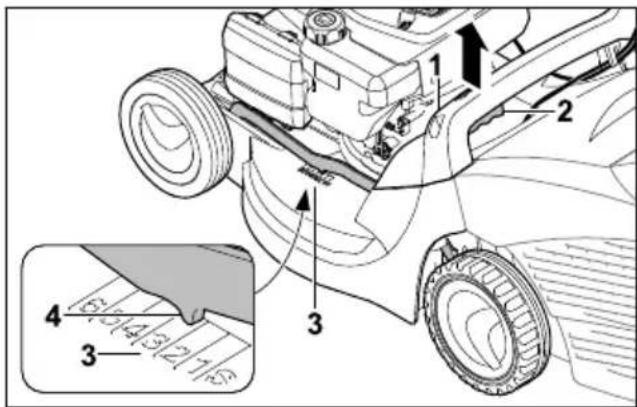

6 Palanca

La palanca sirve para ajustar la altura de corte.

7 Empuñadura

La empuñadura sirve para sujetar el cortacésped a la hora de ajustar la altura de corte y al transportarlo.

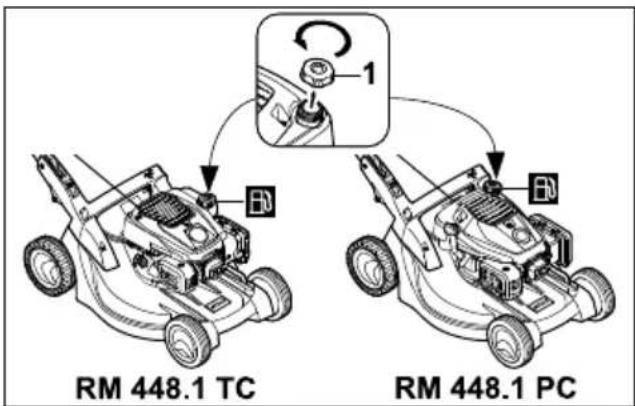

8 Tapón del depósito de combustible

El tapón del depósito de combustible cierra la abertura de llenado de gasolina.

9 Tapa del filtro

La tapa del filtro cubre el filtro de aire.

10 Asa de transporte

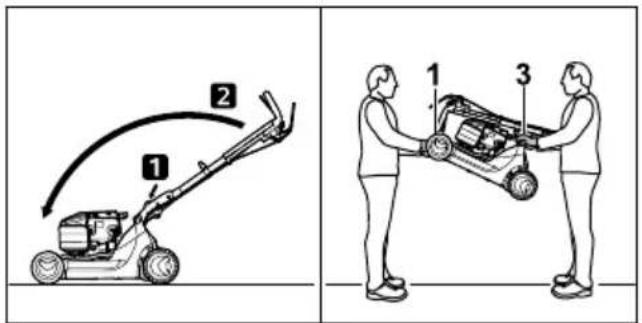

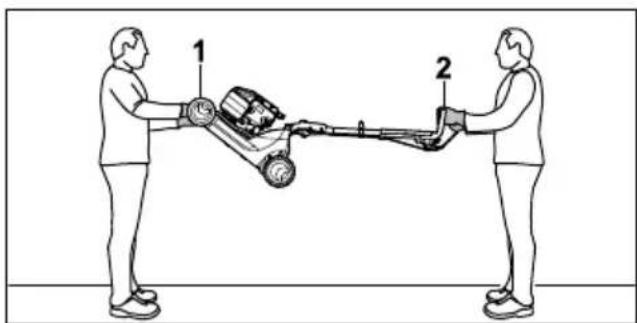

El asa de transporte sirve para transportar el cortacésped.

11 Pipa de bujía

La pipa de bujía une el cable de encendido con la bujía de encendido.

12 Bujía de encendido

La bujía de encendido enciende la mezcla de combustible y aire en el motor.

13 Silenciador

El silenciador disminuye las emisiones sonoras del cortacésped.

14 Tapón de aceite de motor

El tapón de aceite de motor cierra la abertura de llenado de aceite de motor.

15 Recogedor de hierba

El recogedor de hierba se encarga de recoger la hierba cortada.

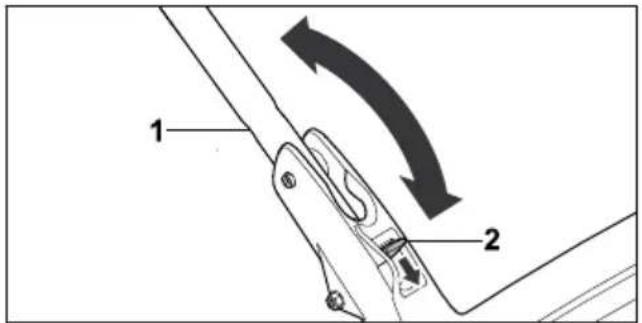

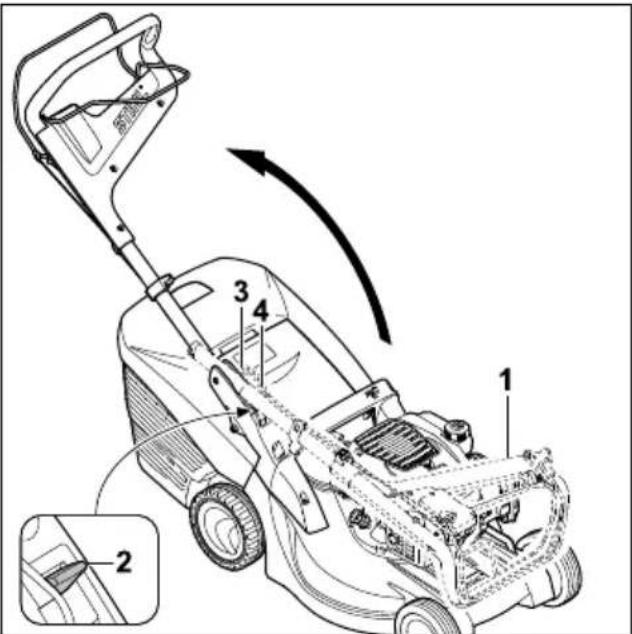

16 Palanca

La palanca sirve para ajustar y plegar el manillar.

17 Empuñadura de arranque

La empuñadura de arranque sirve para arrancar el motor.

# Placa de características con número de serie

3.2 Símbolos

Los símbolos pueden encontrarse en el cortacésped y significan lo siguiente:

LWA

Potencia sonora garantizada según la directiva 2000/14/EC en dB(A), para permitir que las emisiones sonoras de los productos sean comparables.

Este símbolo caracteriza el tapón del depósito de combustible.

Este símbolo caracteriza el tapón de aceite de motor.

Arrancar el motor.

Apagar el motor.

Conectar la tracción a las ruedas.

4 Indicaciones relativas a la seguridad

4.1 Símbolos de advertencia

Los símbolos de advertencia en el cortacésped significan lo siguiente:

Tener en cuenta las indicaciones de seguridad y las medidas que hay que tomar.

Leer, comprender y conservar el manual de instrucciones.

Tener en cuenta las indicaciones de seguridad respecto a los objetos lanzados al aire y las medidas a tomar.

No tocar una cuchilla en rotación.

Retirar la pipa de bujía durante el transporte, el almacenamiento, el mantenimiento o la reparación.

Mantener la distancia de seguridad.

4.2 Uso de acuerdo a lo previsto

Los cortacéspedes STIHL RM 448 TC y STIHL RM 448 PC sirven para cortar la hierba.

ADVERTENCIA

■ Si el cortacésped no se utiliza de la forma prevista, pueden producirse lesiones graves o mortales y también daños materiales.

4 Indicaciones relativas a la seguridad español

▶ Utilizar el cortacésped de la manera descrita en este manual de instrucciones y en el manual de instrucciones del motor.

4.3 Obligaciones del usuario

ADVERTENCIA

- Los usuarios que no hayan sido instruidos no pueden reconocer ni evaluar los peligros que se desprenden del cortacésped. El usuario u otras personas pueden sufrir lesiones graves o mortales.

▶ Leer, comprender y conservar el manual de instrucciones.

▶ Si el cortacésped se entrega a otra persona, entregarle también el manual de instrucciones del cortacésped y del motor.
- Es necesario asegurarse de que el usuario cumpla los siguientes requisitos:

• El usuario está descansado.
• El usuario está capacitado en sentido corporal, sensorial y mental para manejar el cortacésped y trabajar con él. Si la capacitación física, sensorial o mental del usuario está limitada, este podrá trabajar únicamente bajo supervisión o tras haber sido instruido por una persona responsable.
• El usuario puede reconocer y estimar los peligros del cortacésped.
• El usuario es consciente de su responsabilidad por los accidentes y daños que se produzcan.
• El usuario es mayor de edad o está recibiendo una formación profesional bajo supervisión conforme a las disposiciones nacionales.
• El usuario ha sido instruido por un distribuidor especializado STIHL o por una persona competente, antes de trabajar por primera vez con el cortacésped.
• El usuario no está afectado por el consumo de alcohol, medicamentos o drogas.

- En caso de dudas: consultar a un distribuidor especializado STIHL.

4.4 Ropa y equipamiento de trabajo

ADVERTENCIA

■ Durante el trabajo pueden salir despedidos objetos a alta velocidad. El usuario puede resultar lesionado.

- Llevar un pantalón largo de material resistente.

■ Durante el trabajo se genera ruido. El ruido puede dañar el oído.

▶ Utilizar una protección auditiva.

■ Durante el trabajo puede levantarse polvo. El polvo aspirado puede perjudicar la salud y provocar reacciones alérgicas.

- Si se levanta polvo: llevar una máscara antipolvo.

■ La ropa inapropiada puede quedar atrapada en madera, matorrales y en el cortacésped. Los usuarios que no lleven ropa apropiada puede ser gravemente lesionados.

▶ Llevar ropa ajustada al cuerpo.
▶ Quitarse bufandas y joyas.

■ Durante la limpieza, el mantenimiento o el transporte, el usuario puede entrar en contacto con la cuchilla. El usuario puede resultar lesionado.

• Llevar guantes de trabajo de material resistente.
  ▶ Llevar calzado resistente y cerrado con suela antideslizante.

■ El usuario que no lleva calzado apropiado puede resbalar. El usuario puede resultar lesionado.
■ Al afilar las cuchillas pueden salir despedidas partículas de material. El usuario puede resultar lesionado.

Llevar gafas de protección ajustadas a la cabeza. Las gafas de protección apropiadas se han comprobado según la norma EN 166 o según disposiciones nacionales, y están a la venta en los comercios con su correspondiente identificación.

- Llevar guantes de trabajo de material resistente.

4.5 Zona de trabajo y entorno

ADVERTENCIA

Las personas ajenas al trabajo, al igual que niños y animales, no pueden reconocer ni evaluar los peligros que se desprenden del cortacésped y de los objetos lanzados al aire. Las personas ajenas al trabajo, niños y animales pueden sufrir lesiones graves, y se pueden producir daños materiales.

- Las personas ajenas al trabajo, niños y animales se deben alejar de la zona de trabajo.

• Mantener una distancia suficiente a los objetos.
• No dejar el cortacésped sin vigilancia.

español 4 Indicaciones relativas a la seguridad

• Asegurarse de que los niños no puedan jugar con el cortacésped.
  ■ Gases de escape calientes emanan del silenciador cuando el motor está funcionando. Los gases de escape calientes pueden encender materiales fácilmente inflamables y causar incendios.
• Mantener el chorro de gases de escape alejado de materiales fácilmente inflamables.

4.6 Estado seguro

4.6.1 Cortacésped

El cortacésped se encuentra en un estado seguro cuando se cumplen las siguientes condiciones:

• El cortacésped no está dañado.
• El cortacésped no tiene una fuga de gasolina.
• El tapón del depósito de combustible está cerrado.
• El cortacésped no tiene una fuga de aceite de motor.

- El tapón de aceite de motor está cerrado.

- El cortacésped está limpio.

- Los mandos funcionan y no han sido modificados.

- Si se corta el césped y la hierba cortada ha de ser recogida en el recogedor: el recogedor de hierba está enganchado correctamente.

- Si se corta el césped y la hierba cortada ha de ser expulsada hacia atrás: el recogedor de hierba está desenganchado y el deflector está cerrado.

- La cuchilla está montada correctamente.

- En este cortacésped se han montado accesorios originales STIHL.

- Los accesorios están montados correctamente.

- Los mecanismos cargados por resorte no están dañados y funcionan.

- El motor se apaga cuando se suelta el estribo de mando para corte de césped.

ADVERTENCIA

En un estado que no sea seguro, es posible que ciertos componentes ya no funcionen correctamente, se desactiven dispositivos de seguridad y haya una fuga de combustible. Pueden producirse lesiones graves o mortales.

• Trabajar con un cortacésped que no presente daños.
  ▶ Si el cortacésped tiene una fuga de gasolina: no trabajar con el cortacésped y con-

sultar a un distribuidor especializado STIHL.

- Cerrar el tapón del depósito de combustible.

▶ Si el cortacésped tiene una fuga de aceite de motor: no trabajar con el cortacésped y consultar a un distribuidor especializado STIHL.

▶ Cerrar el tapón de aceite de motor.

- Si el cortacésped está sucio: limpiar el cortacésped.

- No manipular el cortacésped ni sus sistemas de seguridad.

- No realizar manipulación alguna en el cortacésped que modifique la potencia o el régimen del motor.

- Si los mandos no funcionan: no trabajar con el cortacésped.

- Los mecanismos cargados por resorte pueden emitir energía almacenada.

▶ Si se corta el césped y la hierba cortada ha de ser recogida en el recogedor: enganchar el recogedor de hierba de la manera descrita en este manual de instrucciones.

- Montar accesorios originales STIHL para este cortacésped.

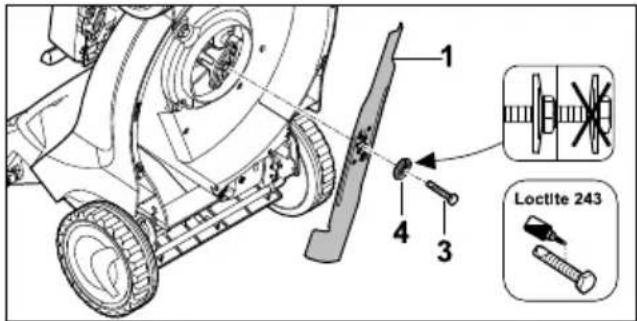

▶ Montar la cuchilla de la manera descrita en este manual de instrucciones.

- Montar los accesorios de la manera descrita en este manual de instrucciones o en el manual de instrucciones del accesorio correspondiente.

- No meter ningún objeto en las aberturas del cortacésped.

- Sustituir los rótulos desgastados o dañados.

- En caso de dudas: consultar a un distribuidor especializado STIHL.

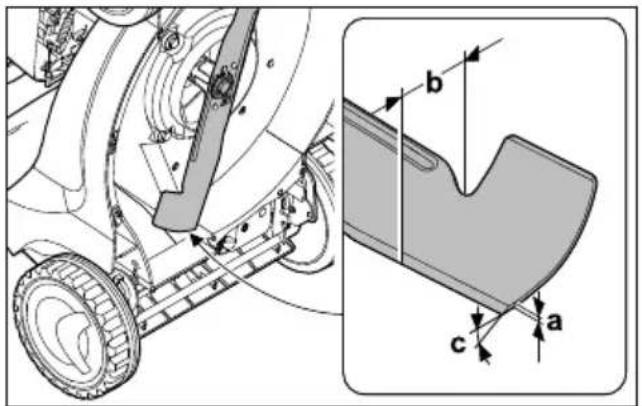

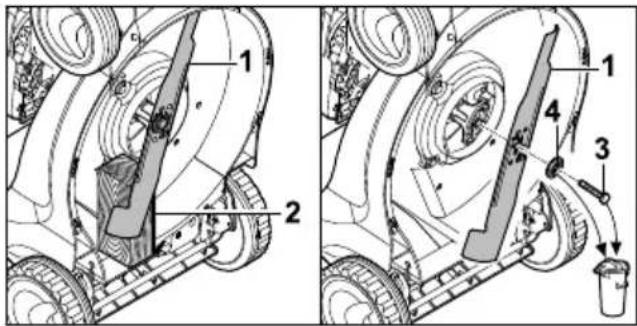

4.6.2 Cuchilla

La cuchilla se encuentra en un estado seguro cuando se cumplen las siguientes condiciones:

• La cuchilla y las piezas de montaje no presentan daños.
  – La cuchilla no está deformada.
• La cuchilla está montada correctamente.
• La cuchilla está afilada correctamente.
  – La cuchilla no tiene rebabas.
• La cuchilla está bien equilibrada.
• El grosor y el ancho de la cuchilla no son inferiores al mínimo; 19.2.
• Se ha respetado el ángulo de afilado; 19.2.

ADVERTENCIA

■ Si la cuchilla no se encuentra en un estado seguro, es posible que partes de ella se suel-

4 Indicaciones relativas a la seguridad español

ten y salgan despedidas. Pueden producirse lesiones graves.

• Trabajar solo con una cuchilla en buen estado y piezas de montaje que no estén dañadas.
  ▶ Montar las cuchillas correctamente.
• Afilar las cuchillas correctamente.
• Si el grosor o el ancho de las cuchillas es inferior al mínimo: sustituir las cuchillas.
• Encargar a un distribuidor especializado STIHL que equilibre las cuchillas.
• En caso de dudas: consultar a un distribuidor especializado STIHL.

4.7 Combustible y repostaje

ADVERTENCIA

- El combustible utilizado para este cortacésped es gasolina. La gasolina es altamente inflamable. La gasolina que entre en contacto con llamas abiertas u objetos calientes puede provocar incendios o explosiones. Pueden producirse lesiones graves o mortales y también daños materiales.

▶ Proteger la gasolina del calor y del fuego.

- Si se derramó gasolina: limpiarla con un paño, e intentar arrancar el motor solo cuando todos los componentes del cortacésped estén secos.

▶ No fumar.

- No repostar en las cercanías de fuego.

- Antes de repostar, apagar el motor y dejar que se enfríe.

- Si hay que vaciar el depósito: hacerlo al aire libre.

- Arrancar el motor a una distancia de al menos 3 m del lugar de repostaje.

- No guardar el cortacésped nunca con gasolina en el depósito dentro de un edificio.

■ Los vapores de gasolina pueden envenenar a las personas que los inhalen.

▶ No inhalar los vapores de gasolina.

▶ Repostar en un lugar bien ventilado.

- El cortacésped se calienta durante el trabajo. La gasolina se expande y en el depósito de combustible puede generarse sobrepresión. Cuando se abre el tapón del depósito de combustible puede salir un chorro de gasolina. La gasolina que sale a chorros puede inflamarse. El usuario puede resultar gravemente lesionado.

▶ Dejar que primero se enfríe el cortacésped, y abrir después el tapón del depósito de combustible.

- La ropa que entra en contacto con gasolina es más fácilmente inflamable. Pueden producirse lesiones graves o mortales y también daños materiales.

- Si la ropa entra en contacto con gasolina: cambiarse de ropa.

■ La gasolina puede poner en peligro el medio ambiente.

▶ No derramar combustible.

▶ Desechar la gasolina de una forma reglamentaria y respetuosa con el medio ambiente.

■ Si la gasolina entra en contacto con la piel o los ojos, estos se pueden irritar.

- Evitar cualquier contacto con gasolina.

▶ Si se ha producido un contacto con la piel: lavar la piel afectada con agua abundante y jabón.

- Si se ha producido un contacto con los ojos: lavar los ojos durante al menos 15 minutos con agua abundante y visitar a un médico.

- El sistema de encendido del cortacésped produce chispas. Las chispas pueden extenderse al exterior y provocar incendios y explosiones en entornos fácilmente inflamables o explosivos. Pueden producirse lesiones graves o mortales y también daños materiales.

▶ Utilizar las bujías de encendido descritas en el manual de instrucciones del motor.

- Enroscar y apretar firmemente la bujía de encendido.

- Conectar la pipa de bujía aplicando presión.

- El cortacésped puede resultar dañado si se reposta con combustible inadecuado para el motor.

▶ Utilizar gasolina sin plomo nueva de marca.

▶ Tener en cuenta las especificaciones del manual de instrucciones del motor.

4.8 Trabajo

ADVERTENCIA

- El usuario que no arranca el motor correctamente puede perder el control sobre el cortacésped. El usuario puede resultar gravemente lesionado.

- Arrancar el motor de la manera descrita en este manual de instrucciones.

■ En determinadas situaciones el usuario ya no puede trabajar de forma concentrada. El usuario puede tropezar, caer y resultar gravemente lesionado.

- Trabajar de forma tranquila y reflexiva.

español 4 Indicaciones relativas a la seguridad

- Cortar el césped solo cuando haya buena visibilidad. No se debe trabajar con el cortacésped si las condiciones lumínicas y de visibilidad son malas.

▶ Manejar el cortacésped a solas.

▶ Prestar atención a los obstáculos.

▶ No volcar el cortacésped.

- Trabajar de pie sobre el suelo y mantener el equilibrio.

- Si aparecen signos de cansancio: hacer una pausa.

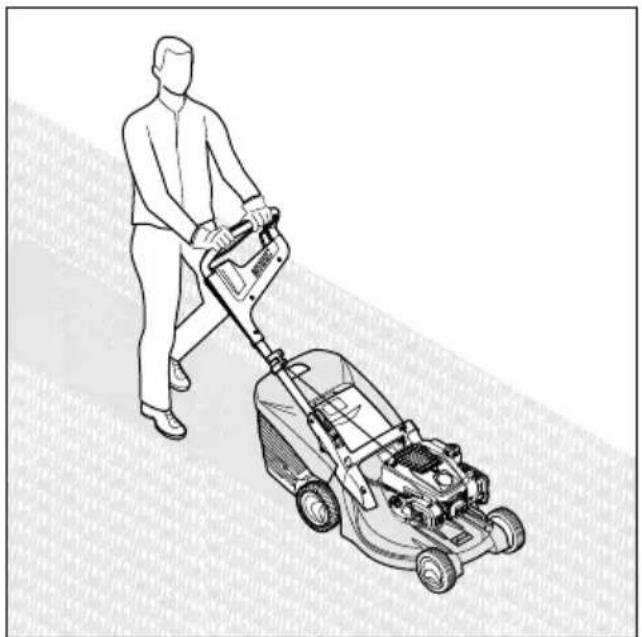

- Si se corta el césped en una pendiente: trabajar en sentido perpendicular a la pendiente.

- No trabajar en pendientes que superen una inclinación de 25° (46,6 %).

▶ Utilizar el cortacésped con sumo cuidado cuando se trabaje en las cercanías de pendientes, bordes del terreno, zanjas, verte-deros y diques.

- Programar el tiempo de trabajo de modo que se eviten cargas elevadas en un periodo de tiempo grande.

- Cuando funciona el motor se generan gases de escape. Los gases de escape pueden envenenar a las personas que los inhalen.

▶ No inhalar los gases de escape.

- Trabajar con el cortacésped en un lugar bien ventilado.

▶ Si se sienten nauseas, dolores de cabeza, trastornos visuales o auditivos o mareos: finalizar el trabajo y visitar a un médico.

■ El usuario que lleve una protección auditiva con el motor en marcha solo podrá percibir y evaluar los ruidos de una forma limitada.

- Trabajar de forma tranquila y reflexiva.

■ El cortacésped está equipado con un dispositivo de parada del motor.

▶ El motor y la cuchilla se detienen en un plazo de 3 segundos cuando se suelta el estribo de mando para corte de césped.

■ La cuchilla que gira puede cortar al usuario. El usuario puede resultar gravemente lesionado.

▶ Retirar la pipa de bujía.

- No tocar una cuchilla en rotación.

- Si la cuchilla está bloqueada por un objeto: apagar el motor. Solo después se debe retirar el objeto.

■ Si se está trabajando sin tracción a las rue-das, esta se puede conectar involuntariamente, con lo que se pondrá en movimiento el cortacésped. Pueden producirse lesiones graves y daños materiales.

- Accionar el estribo de mando para tracción a las ruedas solo si se desea conectar la tracción a las ruedas.

■ Si el cortacésped cambia durante el trabajo o se comporta de una forma poco habitual, es posible que no se encuentre en un estado seguro. Pueden producirse lesiones graves y daños materiales.

- Finalizar el trabajo y consultar a un distribuidor especializado STIHL.

■ Durante el trabajo pueden producirse vibraciones ocasionadas por el cortacésped.

▶ Utilizar guantes de trabajo.

▶ Hacer pausas para descansar del trabajo.

▶ Si se presentan señales de un trastorno circulatorio: acudir a un médico.

■ Inspeccionar la superficie a cortar y fijarse en los obstáculos. Si durante el trabajo la cuchilla choca contra un objeto extraño, dicho objeto o partes de él podrían ser lanzadas al aire a alta velocidad. Pueden producirse lesiones y daños materiales.

▶ Retirar de la zona de trabajo objetos extraños como piedras, palos, alambres, juguetes u otros obstáculos. Marcar los objetos ocultos que no se puedan retirar.

■ Si se suelta el estribo de mando para corte de césped, la cuchilla seguirá girando breve-mente. Pueden producirse lesiones graves.

- Esperar hasta que la cuchilla deje de girar.

- Desenganchar el recogedor de hierba solo cuando la cuchilla haya dejado de girar.

■ Si la cuchilla en rotación choca contra un objeto duro, pueden producirse chispas. En entornos fácilmente inflamables las chispas pueden provocar incendios. Pueden producirse lesiones graves o mortales y también daños materiales.

- No trabajar en un entorno fácilmente inflamable.

■ Si el cortacésped se estaciona en superficies escarpadas, podría salir rodando involuntariamente. Pueden producirse lesiones y daños materiales.

- El cortacésped solo se debe soltar cuando se encuentra en una superficie plana, para que no pueda salir rodando.

■ Si se fijan objetos al manillar, el cortacésped podría volcar debido al peso adicional de dichos objetos. Pueden producirse lesiones y daños materiales.

▶ No fijar ningún objeto al manillar.

4 Indicaciones relativas a la seguridad español

▲ PELIGRO

■ Si se trabaja en las cercanías de cables bajo tensión, la cuchilla podría entrar en contacto con estos y dañarlos. El usuario podría sufrir lesiones graves o mortales.
- No trabajar en las cercanías de cables eléctricos.
■ Si se trabaja durante una tormenta, el usuario puede recibir el impacto de un rayo. El usuario podría sufrir lesiones graves o mortales.
▶ Si hay tormenta: no trabajar.
■ Si trabaja con lluvia, el usuario podría resba-lar. El usuario podría sufrir lesiones graves o mortales.
▶ Si llueve: no trabajar.

4.9 Transporte

ADVERTENCIA

■ Durante el transporte el cortacésped puede caerse o moverse. Pueden producirse lesiones y daños materiales.

- Apagar el motor.

- Esperar hasta que la cuchilla deje de girar.

▶ Retirar la pipa de bujía.

▶ Asegurar el cortacésped con cinchas tensoras, correas, o con una red sobre una superficie apropiada, de tal manera que no pueda caerse ni moverse.

- El silenciador y el motor pueden estar calientes después de que el motor haya funcionado. El usuario podría quemarse durante el transporte.

▶ Empujar el cortacésped.

■ El cortacésped es pesado. El usuario podría lesionarse si transporta el cortacésped a solas.

▶ Utilizar guantes de trabajo.

- Transportar el cortacésped entre dos personas.

■ Durante el transporte, la gasolina puede salirse y provocar suciedad y daños.

▶ Empujar el cortacésped.

- Transportar la máquina sin gasolina.

4.10 Almacenamiento

ADVERTENCIA

■ Los niños no pueden reconocer ni estimar los peligros relacionados con el cortacésped. Los niños pueden sufrir lesiones graves.

▶ Apagar el motor.

- Guardar el cortacésped fuera del alcance de los niños.

■ Los componentes metálicos pueden sufrir corrosión debido a la humedad. El cortacésped puede ser dañado.

- Guardar el cortacésped en un lugar limpio y seco.

■ Si el cortacésped se guarda en superficies escarpadas, podría salir rodando involuntariamente. Pueden producirse lesiones y daños materiales.

- Guardar el cortacésped solo en superficies llanas.

4.11 Limpieza, mantenimiento y reparación

ADVERTENCIA

- Si el motor está funcionando durante la limpieza, el mantenimiento o la reparación, pueden producirse lesiones graves y daños materiales. - Apagar el motor.

- Esperar hasta que la cuchilla deje de girar.

▶ Retirar la pipa de bujía.

■ Si el motor está funcionando durante la limpieza, el mantenimiento o la reparación, la tracción a las ruedas podría conectarse involuntariamente. Pueden producirse lesiones graves y daños materiales.

▶ Apagar el motor.

▶ Retirar la pipa de bujía.

■ El silenciador y el motor pueden estar calientes después de que el motor haya funcionado. Pueden producirse quemaduras.

- Esperar hasta que se haya enfriado el silenciador y el motor.

■ Los limpiadores corrosivos, la limpieza con chorro de agua u objetos puntiagudos pueden dañar el cortacésped o la cuchilla. Si el corta-

español 5 Preparar el cortacésped para el trabajo

césped o la cuchilla no se limpian bien, es posible que ciertos componentes ya no funcionen correctamente y se desactiven dispositivos de seguridad. Pueden producirse lesiones graves.

• Limpiar el cortacésped y la cuchilla de la manera descrita en este manual de instrucciones; 15.2.
• Si el cortacésped o la cuchilla no se revisan o reparan de la manera descrita en este manual de instrucciones, es posible que ciertos componentes ya no funcionen correctamente y se desactiven dispositivos de seguridad. Pueden producirse lesiones graves o mortales.
• Cambiar las piezas desgastadas o dañadas.
• Revisar o reparar el cortacésped de la manera descrita en este manual de instrucciones.
• Revisar la cuchilla de la manera descrita en este manual de instrucciones.
  ■ Durante la limpieza, el mantenimiento o la reparación de la cuchilla, el usuario podría cortarse con los filos. El usuario puede resultar lesionado.
• Llevar guantes de trabajo de material resistente.
  ■ La cuchilla puede calentarse mucho cuando se afila. El usuario podría quemarse.
• Esperar hasta que la cuchilla se haya enfriado.
• Llevar guantes de trabajo de material resistente.

5 Preparar el cortacésped para el trabajo

5.1 Preparar el cortacésped para el trabajo

Antes de comenzar cualquier trabajo deben realizarse los siguientes pasos:

• Retirar el material de embalaje y los seguros de transporte.
  ▶ Asegurarse de que los siguientes componentes se encuentren en un estado seguro:

- Cortacésped; 4.6.1.

- Cuchilla; 4.6.2.

▶ Limpiar el cortacésped; 15.
▶ Comprobar la cuchilla; 10.2.
▶ Montar el manillar; ☐6.1.
▶ Cargar aceite de motor; ☐6.3.
▶ Desplegar el manillar; 8.1.
▶ Repostar el cortacésped; 07

▶ Si se corta el césped y la hierba cortada ha de ser recogida en el recogedor: enganchar el recogedor de hierba; ☐6.2.2.
▶ Si se corta el césped y la hierba cortada ha de ser expulsada hacia atrás: desenganchar el recogedor de hierba; 6.2.3.
▶ Ajustar la altura de corte; 📄 11.2.
▶ Comprobar los mandos; 10.1.
- Si fuera imposible realizar los pasos: no utilizar el cortacésped y consultar a un distribuidor especializado STIHL.

6 Ensamblar el cortacésped

6.1 Montar el manillar

• Apagar el motor.
• Colocar el cortacésped sobre una superficie llana.

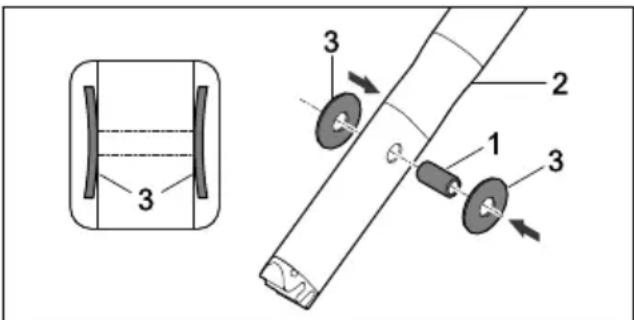

• Encajar el casquillo (1) en los orificios del manillar (2).
• Colocar los resortes de disco (3) con la curvatura hacia dentro sobre el casquillo (1).

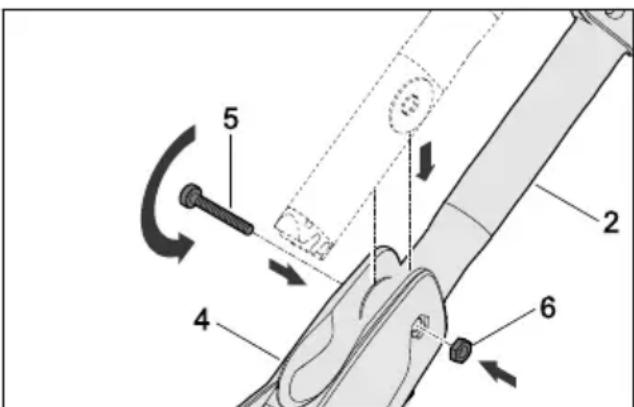

• Meter el manillar (2) en la consola del mani- llar (4).
• Meter el tornillo (5) por los orificios de la consola (4) y del casquillo en el manillar (2).
• Colocar la tuerca (6) en la escotadura de la consola del manillar (4).
  ▶ Apretar el tornillo (5) firmemente.

9 8 7 10

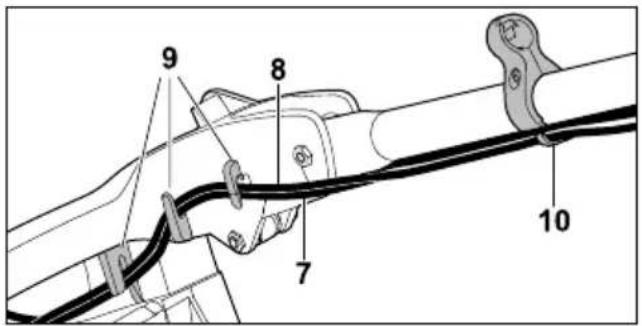

- Encajar los cables de accionamiento (7 y 8) en los soportes (9).

Enganchar los cables de acciona- miento (7 y 8) en su guía (10).

12 10 11 2

▶ Retirar la pipa de bujía.

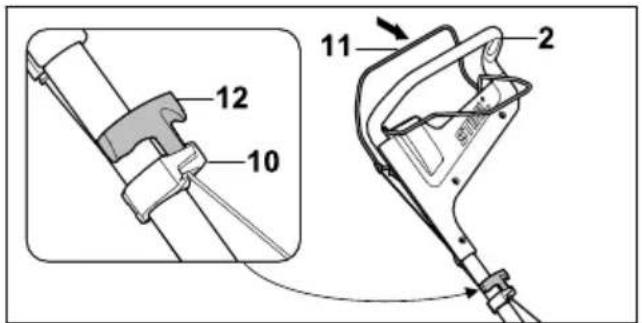

- Presionar el estribo de mando para corte de césped (11) hacia el manillar (2) y mantenerlo presionado.
- Tirar de la empuñadura de arranque (12) lentamente en dirección a la guía del cable de accionamiento (10).
- Enganchar la empuñadura de arranque (12) en la guía del cable de accionamiento (10).
- Soltar el estribo de mando para corte de césped (11).
- Conectar nuevamente la pipa de bujía.

El manillar no se tiene que desmontar otra vez.

6.2 Ensamblar, enganchar y desenganchar el recogedor de hierba

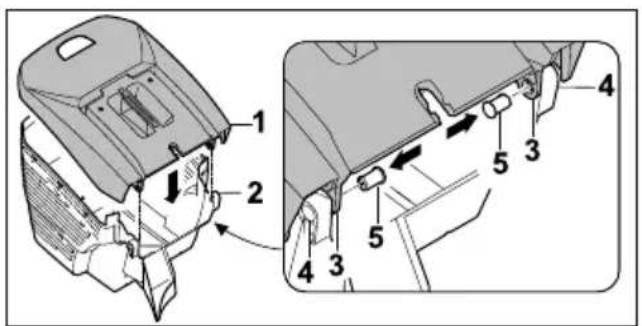

6.2.1 Ensamblar el recogedor de hierba

▶ Colocar la parte superior del recogedor de hierba (1) sobre su parte inferior (2). Los orificios (3 y 4) deben coincidir.

▶ Meter los pernos (5) desde dentro por los orificios (3 y 4).

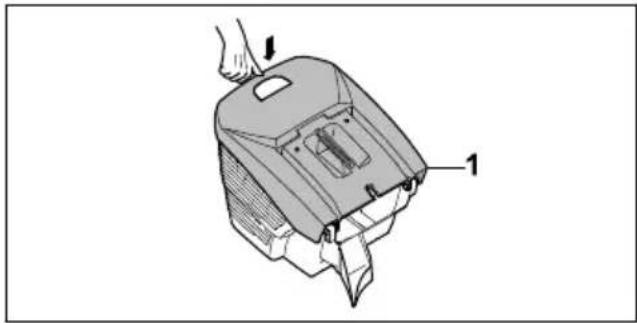

- Presionar la parte superior del recogedor de hierba (1) hacia abajo. La parte superior del recogedor de hierba (1) encajará audiblemente.

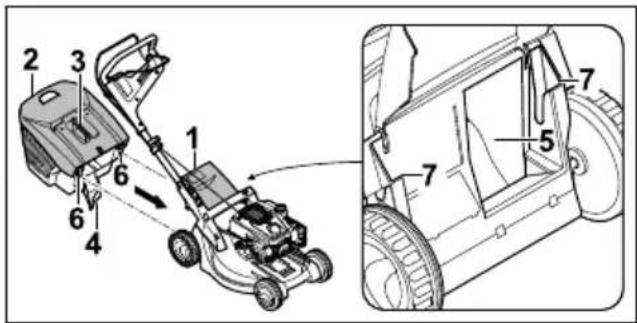

6.2.2 Enganchar el recogedor de hierba

▶ Apagar el motor.
- Colocar el cortacésped sobre una superficie llana.

• Abrir el deflector (1) y mantenerlo en esa posición.
• Agarrar el recogedor de hierba (2) por la empuñadura (3) y engancharlo con la pes-taña (4) en el canal de expulsión (5) y con los ganchos (6) en los alojamientos (7).
• Depositar el deflector (1) sobre el recogedor de hierba (2).

6.2.3 Desenganchar el recogedor de hierba

▶ Apagar el motor.
- Colocar el cortacésped sobre una superficie llana.
- Abrir el deflector y mantenerlo en esta posición.
- Retirar el recogedor de hierba hacia arriba agarrándolo por la empuñadura.
▶ Cerrar el deflector.

6.3 Cargar aceite de motor

El aceite de motor lubrica y refrigera el motor.

La especificación del aceite de motor y la cantidad de llenado se indican en el manual de instrucciones del motor.

INDICACIÓN

■ El aceite de motor no está cargado cuando se suministra la máquina. El cortacésped se puede dañar si se arranca el motor sin aceite de motor o con poco aceite.

- Antes de cada arranque se debe comprobar el nivel de aceite de motor y rellenar aceite en caso necesario.

- Cargar el aceite de motor de la manera descrita en el manual de instrucciones del motor.

7 Repostar el cortacésped

7.1 Repostar el cortacésped

INDICACIÓN

■ El cortacésped puede resultar dañado si se reposta el combustible incorrecto.

- Consultar el manual de instrucciones del motor.

• Apagar el motor.
• Colocar el cortacésped sobre una superficie llana.
• Limpiar la zona alrededor del tapón del depósito de combustible con un paño húmedo.

RM 448.1 TC RM 448.1 PC

• Girar el tapón del depósito de combustible (1) en sentido antihorario hasta que pueda retirarse.
• Retirar el tapón del depósito de combustible.
  ▶ Cargar combustible de manera que queden libres al menos 15 mm hasta el borde del depósito de combustible.
• Colocar el tapón sobre el depósito de combustible.
  Girar el tapón del depósito de combustible en sentido horario y apretarlo firmemente con la mano.

El depósito de combustible está cerrado.

8 Ajustar el cortacésped para el usuario

8.1 Desplegar el manillar

▶ Apagar el motor.
▶ Retirar la pipa de bujía.
- Colocar el cortacésped sobre una superficie llana.

▶ Levantar el manillar (1).
- Presionar la palanca (2) hacia abajo y mantenerla en esta posición.
▶ Desplegar el manillar (1) y prestar atención a no pillar los cables de accionamiento (3 y 4).
▶ Soltar la palanca (2) y cerciorarse de que el manillar encaje (1) por completo.

El manillar (1) está firmemente unido al cortacésped.

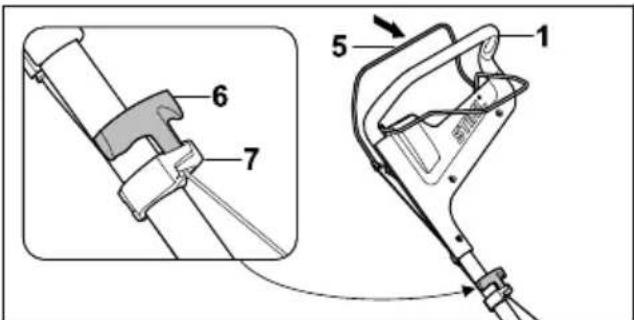

• Presionar el estribo de mando para corte de césped (5) hacia el manillar (1) y mantenerlo presionado.
• Tirar de la empuñadura de arranque (6) lenta- mente en dirección a la guía del cable de accionamiento (7).
• Enganchar la empuñadura de arranque (6) en la guía del cable de accionamiento (7).
• Soltar el estribo de mando para corte de césped (5).

- Conectar nuevamente la pipa de bujía.

8.2 Ajustar el manillar

• Apagar el motor.
  ▶ Retirar la pipa de bujía.
• Colocar el cortacésped sobre una superficie llana.

• Agarrar el manillar (1).
• Presionar la palanca (2) hacia abajo y mantenerla en esta posición.
• Colocar el manillar (1) en la posición deseada.
  ▶ Soltar la palanca (2) y cerciorarse de que el manillar encaje nuevamente por completo.

8.3 Plegar el manillar

El manillar puede plegarse para ahorrar espacio a la hora de transportarlo o guardarlo.

▶ Apagar el motor.
▶ Retirar la pipa de bujía.
- Colocar el cortacésped sobre una superficie llana.
- Presionar el estribo de mando para corte de césped hacia el manillar y mantenerlo presionado.
- Desenganchar la empuñadura de arranque de la guía del cable de accionamiento y dejar que regrese lentamente en dirección al motor.
- Soltar el estribo de mando para corte de césped.
- Sujetar el manillar y mantener presionada la palanca.
▶ Plegar el manillar hacia delante.

9 Arrancar y parar el motor

9.1 Arrancar el motor

- Colocar el cortacésped sobre una superficie llana.

• Presionar el estribo de mando para corte de césped (1) con la mano izquierda hacia el manillar (2) y mantenerlo presionado.
• Tirar de la empuñadura de arranque (3) lenta- mente con la mano derecha hasta notar resist- tencia.
• Tirar de la empuñadura de arranque (3) rápidamente (y dejar que regrese a su posición inicial) hasta que arranque el motor.
• Si el motor no arranca: consultar el manual de instrucciones del motor.

9.2 Apagar el motor

• Colocar el cortacésped sobre una superficie llana.
• Soltar el estribo de mando para corte de césped.

El motor se apaga.

- Abandonar la posición del usuario.

10 Comprobar el cortacésped

10.1 Comprobar los mandos

Estribo de mando para corte de césped y estribo de mando para tracción a las ruedas

• Apagar el motor.
• Tirar del estribo de mando para corte de césped y del estribo de mando para tracción a las ruedas completamente en dirección al manillar, y soltar nuevamente ambos estribos.
• Si el estribo de mando para corte de césped o el estribo de mando para tracción a las ruedas se mueve con dificultad o no regresa a su posición inicial: no utilizar el cortacésped y consultar a un distribuidor especializado STIHL.

El estribo de mando para corte de césped o el estribo de mando para tracción a las ruedas está defectuoso.

10.2 Comprobar la cuchilla

▶ Apagar el motor.
▶ Retirar la pipa de bujía.
- Volcar el cortacésped hacia atrás; 15.1.

▶ Medir lo siguiente:
- Grosor a
- Ancho b
- Ángulo de afilado c
▶ Si el grosor o el ancho de las cuchillas es inferior al mínimo: sustituir la cuchilla; 9.2.
- Si no se ha respetado el ángulo de afilado: afilar la cuchilla; 19.2.
- En caso de dudas: consultar a un distribuidor especializado STIHL.

11 Trabajar con el cortacés-ped

11.1 Sujetar y conducir el cortacés-ped

- Sujetar el manillar con ambas manos de tal manera que los pulgares rodeen el manillar.

11.2 Ajustar la altura de corte

Es posible ajustar 6 alturas de corte diferentes:

• 25 mm = Posición 1
• 30 mm = Posición 2
• 40 mm = Posición 3
• 50 mm = Posición 4
• 60 mm = Posición 5
• 75 mm = Posición 6

Las posiciones se indican en el cortacésped.

Ajustar la altura de corte

• Sujetar el cortacésped por la empuñadura (1).
• Presionar la palanca (2) y mantenerla en esta posición.
• Colocar el cortacésped en la posición deseada subiéndolo o bajándolo. La altura de corte actual se puede ver en el indicador de la altura de corte (3) con ayuda de la marca (4).
  ▶ Soltar la palanca (2). El cortacésped encajará en esa posición.

11.3 Conectar y desconectar el accionamiento

11.3.1 Conectar la tracción a las ruedas

• Colocar el cortacésped sobre una superficie llana.
• Arrancar el motor.

- Tirar del estribo de mando para tracción a las ruedas (1) completamente en dirección al manillar (2), y sujetarlo de tal manera que el pulgar rodee el manillar.

El cortacésped se pondrá en movimiento.

11.3.2 Desconectar la tracción a las ruedas

• Soltar el estribo de mando para tracción a las ruedas.
  ▶ Esperar hasta que el cortacésped se detenga.

12 Después del trabajo español

11.4 Cortar

• Si se trabaja con la tracción a las ruedas conectada: conducir el cortacésped hacia delante de manera controlada.
  ▶ Si se trabaja con la tracción a las ruedas desconectada: empujar el cortacésped hacia delante lentamente y de manera controlada.

11.5 Vaciar el recogedor de hierba

El flujo de aire generado por la cuchilla eleva el indicador de nivel de llenado (1). Si el recogedor de hierba está lleno, el flujo de aire se detiene. Si el flujo de aire es insuficiente, el indicador de nivel de llenado (1) baja otra vez al modo de reposo. Esta es una indicación para vaciar el recogedor de hierba (2).

El indicador de nivel de llenado (1) solo funciona a la perfección con un flujo de aire óptimo. Las influencias externas, como la hierba mojada, tupida o alta, una altura de corte insuficiente, suciedad, u otros factores similares, pueden alterar el flujo de aire y el funcionamiento del indicador de nivel de llenado (1).

- Si el indicador de nivel de llenado (1) baja otra vez al modo de reposo: vaciar el recogedor de hierba (2).

▶ Apagar el motor.
▶ Desenganchar el recogedor de hierba (2).

▶ Abrir la lengüeta de cierre (3).
- Abrir la parte superior del recogedor de hierba (4) con la empuñadura (5) y mantenerla abierta.
- Sujetar el recogedor con la segunda mano por el asa inferior (6).
▶ Vaciar el recogedor de hierba (2).
▶ Cerrar el recogedor de hierba (2).
- Enganchar el recogedor de hierba (2).

12 Después del trabajo

12.1 Después del trabajo

▶ Apagar el motor.
- Si el cortacésped está mojado: dejar que el cortacésped se seque.
▶ Limpiar el cortacésped.

13 Transporte

13.1 Transportar el cortacésped

▶ Apagar el motor.
La cuchilla no debe girar.
▶ Retirar la pipa de bujía.

Empujar el cortacésped

- Empujar el cortacésped hacia delante lenta- mente y de manera controlada.

Transportar el cortacésped a mano

▶ Llevar guantes de trabajo de material resistente.
- Desenganchar el recogedor de hierba.

- Si se transporta el cortacésped con el manillar desplegado:

- Una persona debe sujetar el cortacésped con ambas manos por el asa de transporte (1), mientras que otra persona agarra el manillar con ambas manos (2).

- Levantar y transportar el cortacésped entre dos personas.

- Si se transporta el cortacésped con el manillar plegado:

▶ Plegar el manillar.

- Una persona debe sujetar el cortacésped con ambas manos por el asa de transporte (1), mientras otra persona agarra la empuñadura (3) con ambas manos.

- Levantar y transportar el cortacésped entre dos personas.

Transportar el cortacésped en un vehículo

▶ Asegurar el cortacésped de pie sobre sus cuatro ruedas de manera que no pueda volcar ni moverse.

14 Almacenamiento

14.1 Guardar el cortacésped

• Apagar el motor y dejar que se enfríe.
  ▶ Retirar la pipa de bujía.

• Guardar el cortacésped de tal manera que se cumplan las siguientes condiciones:

• El cortacésped se encuentra fuera del alcance de los niños.

• El cortacésped está limpio y seco.
• El cortacésped no puede volcar.
• El cortacésped no puede salir rodando.

Si el cortacésped se guarda durante más de 3 meses:

▶ Dejar funcionar el motor hasta que el depósito de combustible se quede sin gasolina.
- Encargar la limpieza del depósito de combustible a un distribuidor especializado STIHL.
- Cambiar el aceite de motor como se indica en el manual de instrucciones del motor.
- Desenroscar la bujía de encendido.

ADVERTENCIA

■ Si se tira de la empuñadura de arranque con la pipa de bujía retirada pueden salir chispas. En entornos fácilmente inflamables o explosivos las chispas pueden provocar incendios y explosiones. Pueden producirse lesiones graves o mortales y también daños materiales.

- Mantener la pipa de bujía alejada del orificio de la bujía.

• Tirar varias veces de la empuñadura de arranque y dejar que regrese a su posición inicial.
• Enroscar y apretar firmemente la bujía de encendido.

15 Limpiar

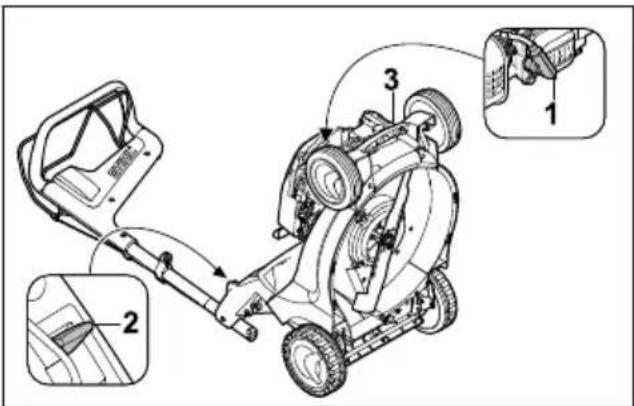

15.1 Volcar el cortacésped hacia atrás

• Dejar funcionar el motor hasta que el depósito de combustible se quede sin gasolina. El motor se apaga.
• Colocar el cortacésped sobre una superficie llana.
• Desenganchar el recogedor de hierba.
• Colocar la altura de corte en la posición más alta; 1.2.
• Colocar el manillar en la posición más baja; 8.2.

▶ Retirar la pipa de bujía (1).
▶ Presionar la palanca (2) hacia abajo con la mano izquierda y mantenerla sujeta.
- Agarrar el cortacésped por el asa de transporte (3) con la mano derecha y volcarlo hacia atrás.

15.2 Limpiar el cortacésped

▶ Apagar el motor.
▶ Dejar que el cortacésped se enfríe.
▶ Retirar la pipa de bujía.
▶ Limpiar el cortacésped con un paño húmedo.

16 Mantenimiento español

• Limpiar las ranuras de ventilación con un pincel.
• Volcar el cortacésped hacia atrás.
• Limpiar la zona alrededor de la cuchilla y la cuchilla misma con un palo de madera, un cepillo blando o un paño húmedo.

16 Mantenimiento

16.1 Intervalos de mantenimiento

Los intervalos de mantenimiento dependen de las condiciones ambientales y laborales. STIHL recomienda los siguientes intervalos de mantenimiento:

Motor

- Someter el motor al mantenimiento indicado en el manual de instrucciones del motor.

Cortacésped

- Encargar anualmente a un distribuidor especializado STIHL que compruebe el cortacésped.

16.2 Desmontar y montar la cuchilla

16.2.1 Desmontar la cuchilla

• Apagar el motor.
  ▶ Retirar la pipa de bujía.
• Volcar el cortacésped hacia atrás.

▶ Bloquear la cuchilla (1) con un taco de madera (2).
- Desenroscar el tornillo (3) y retirarlo con la arandela (4).
▶ Retirar la cuchilla (1).
▶ Desechar el tornillo (3) y la arandela (4). Utilizar un tornillo nuevo y una arandela nueva para montar la cuchilla (1).

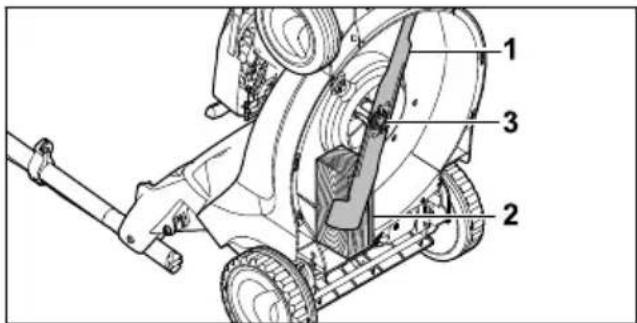

16.2.2 Montar la cuchilla

• Apagar el motor.
  ▶ Retirar la pipa de bujía.
• Volcar el cortacésped hacia atrás.

1 4 3 Loctite 243

• Colocar la arandela nueva (4) sobre el tornillo nuevo (3).
• Aplicar el freno para tornillos Loctite 243 a la rosca del tornillo (3).
  ▶ Colocar la cuchilla (1) de tal manera que las protuberancias de la superficie de contacto encajen en las entalladuras de la cuchilla (1).
• Enroscar el tornillo (3) junto con la arandela (4).

▶ Bloquear la cuchilla (1) con un taco de madera (2).
▶ Apretar el tornillo (3) a un par de 65 Nm.

16.3 Afilar y equilibrar la cuchilla

Se requiere mucha práctica para afilar y equilibrar una cuchilla correctamente.

STIHL recomienda encargar el afilado y equilibrado de la cuchilla a un distribuidor especializado STIHL.

ADVERTENCIA

■ Los filos de corte de la cuchilla están afilados. El usuario se puede cortar.
- Llevar guantes de trabajo de material resistente.

▶ Apagar el motor.
▶ Retirar la pipa de bujía.
- Volcar el cortacésped hacia atrás.
▶ Desmontar la cuchilla.
- Afilar la cuchilla, teniendo en cuenta el ángulo de afilado, y enfriar la cuchilla; 19.2. Al afilar la cuchilla su color no debe cambiar a azul.
▶ Montar la cuchilla.

español 17 Reparación

- En caso de dudas: consultar a un distribuidor especializado STIHL.

17 Reparación

17.1 Reparar el cortacésped

El usuario mismo no puede reparar el cortacésped y la cuchilla.

- Si el cortacésped o la cuchilla tuvieran algún daño: no utilizar el cortacésped o la cuchilla y

consultar a un distribuidor especializado STIHL.

- Su hubiera rótulos ilegibles o dañados: encargar a un distribuidor especializado STIHL que sustituya los rótulos.

18 Subsanar las perturbaciones

18.1 Subsanar las anomalías del cortacésped

Anomalía Causa	Solución
El motor no se puede arrancar.	El estribo de mando para corte de césped no se ha presionado.	► Arrancar el motor de la manera descrita en este manual de instrucciones.
El depósito de combustible está vacío.		► Repostar el cortacésped.
		La tubería de combustible está obstruida.
		En el depósito se encuentra combustible de mala calidad, sucio o caducado.
		El filtro de aire está sucio. ► Consultar a un distribuidor especializado STIHL.
		La pipa de bujía se ha retirado de la bujía de encendido, o el cable de encendido está mal fijado a la pipa.
		La bujía de encendido está carbonizada o dañada, o la distancia entre los electrodos es incorrecta.
		La resistencia en la cuchilla es excesiva.
El motor se arranca con dificultad o el motor pierde potencia.	La carcasa del cortacésped está obstruida.	Limpiar el cortacésped.
	La altura de corte está ajustada demasiado baja o la velocidad de avance es demasiado alta.	Adaptar la altura de corte o cortar el césped más lentamente.
	En el depósito de combustible y en el carburador hay agua, o el carburador está obstruido.	Vaciar el depósito de combustible; limpiar la tubería de combustible y el carburador.
	El depósito de combustible está sucio.	Consultar a un distribuidor especializado STIHL.
	El filtro de aire está sucio. Consu	Itar a un distribuidor especializado STIHL.
	La bujía de encendido está carbonizada.	Limpiar o sustituir la bujía de encendido.
El motor se sobrecalienta.	El nivel de aceite de motor es demasiado bajo.	Rellenar o cambiar el aceite de motor como se describe en el manual de instrucciones del motor.
	Las aletas de refrigeración están sucias.	Limpiar el cortacésped.
Anomalía Causa Solución
El cortacé-sped vibra fuertemente.	La cuchilla está dañada. Sustituir la cuchilla.
	La cuchilla no está montada correctamente.	Montar la cuchilla.
La hierba no se está cor-tando bien.	La cuchilla está desafilada o desgastada.	Afilar o sustituir la cuchilla.

19 Datos técnicos

19.1 Cortacésped STIHL RM 448.1 TC, RM 448.1 PC

Tipo de motor:

- RM 448.1 TC: STIHL EVC 200 C

- RM 448.1 PC: STIHL EVC 300

Cilindrada:

- RM 448.1 TC: 139~cm^3

- RM 448.1 PC: 166~cm^3

Potencia:

- RM 448.1 TC: 2,1 kW (2,8 CV) a 2800 rpm

- RM 448.1 PC: 2,6 kW (3,5 CV) a 2800 rpm

Régimen:

– RM 448.1 TC: 2800 rpm

- RM 448.1 PC: 2800 rpm

Capacidad máxima del depósito de combustible:

- RM 448.1 TC: 900~cm^3 (0,9 l)

- RM 448.1 PC: 900~cm^3 (0,9 l)

Peso:

- RM 448.1 TC: 28 kg

- RM 448.1 PC: 29 kg

Capacidad máxima del recogedor de hierba:

- RM 448.1 TC: 55 I

- RM 448.1 PC: 55 I

Ancho de corte:

- RM 448.1 TC: 46 cm

- RM 448.1 PC: 46 cm

19.2 Cuchilla

- Grosor mínimo a: 2,0 mm

- Ancho mínimo b: 39 mm

- Ángulo de afilado c: 30°

19.3 Valores de sonido y vibración

RM 448.1 TC

El valor K para el nivel sonoro es de 2 dB(A). El valor K para las potencias sonoras es 1,0 dB(A).

El valor K para los valores de vibración es 1,90 m/s ^2 .

- Nivel sonoro L _pA medido según EN ISO 5395-2: 82 dB(A)

- Potencia sonora garantizada L _WAd medida según 2000/14/EC / S.I. 2001/1701: 95 dB(A)

- Valor de vibración a_hv medido según EN 12096, EN 20643, EN ISO 5395-2; mani- llar: 3,80 m/s²

RM 448.1 PC

El valor K para el nivel sonoro es de 2 dB(A). El valor K para la potencia sonora es 1,1 dB(A). El valor K para el valor de vibración es de 2,20 m/s².

- Nivel sonoro L_pA medido según EN ISO 5395-2: 83 dB(A)

- Potencia sonora garantizada L_WAd medida según 2000/14/EC / S.I. 2001/1701: 96 dB(A)

- Valor de vibración a_hv medido según EN 12096, EN 20643, EN ISO 5395-2; mani- llar: 4,40 m/s²

En www.stihl.com/vib se puede encontrar información sobre el cumplimiento de la directiva 2002/44/EC y S.I. 2005/1093 sobre vibraciones.

19.4 REACH

REACH designa una ordenanza CE para el registro, evaluación y homologación de productos químicos.

Para informaciones para cumplimentar la ordenanza REACH, véase www.stihl.com/reach.

20 Piezas de repuesto y accesorios

20.1 Piezas de repuesto y accesorios

STIHL Estos símbolos caracterizan las piezas de repuesto STIHL y los accesorios originales STIHL.

STIHL recomienda emplear piezas de repuesto STIHL y accesorios originales STIHL.

Las piezas de repuesto y los accesorios de fabricantes externos no pueden ser evaluados por STIHL en lo que respecta a su fiabilidad, seguridad y aptitud pese a una observación continua del mercado por lo que STIHL tampoco puede responsabilizarse de su aplicación.

Las piezas de repuesto y los accesorios originales STIHL se pueden adquirir en un distribuidor especializado STIHL.

20.2 Repuestos importantes

– Cuchilla: 6358 702 0100
- Tornillo de cuchilla: 9008 319 9028
– Arandela: 0000 702 6600

21 Gestión de residuos

21.1 Desechar el cortacésped

Se puede obtener información sobre la eliminación de residuos en la administración local o en un distribuidor especializado STIHL.

Una eliminación inadecuada puede dañar la salud y contaminar el medio ambiente.

▶ Llevar los productos STIHL, incluido el embalaje, a un centro de recogida adecuado para su reciclaje, de acuerdo con la normativa local.

▶ No se deben desechar con la basura normal.

22 Declaración de conformidad UE

22.1 Cortacésped STIHL RM 448.1 TC, RM 448.1 PC

STIHL Tirol GmbH

declara, como único responsable, que

• Artículo: Cortacésped
• Marca: STIHL
  – Tipo: RM 448.1 TC, RM 448.1 PC
• Ancho de corte: 46 cm
  – Identificación de serie: 6358

cumple con las disposiciones aplicables de las directivas 2000/14/EC, 2006/42/EC, 2014/30/EU y 2011/65/EU y se ha diseñado y fabricado en conformidad con las normas siguientes, en sus versiones en vigor en la fecha de producción: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.

Entidad que participó en la evaluación: TÜV Rheinland LGA Products GmbH

Tillystraße 2

90431 Nürnberg, DE

Para la determinación de la potencia sonora medida y garantizada se procedió según la directiva 2000/14/EC, anexo VIII.

Potencia sonora medida:

- RM 448.1 TC: 94,4 dB(A)

- RM 448.1 PC: 95,3 dB(A)

Potencia sonora garantizada:

- RM 448.1 TC: 95 dB(A)

- RM 448.1 PC: 96 dB(A)

La documentación técnica se conserva en la empresa STIHL Tirol GmbH.

El año de fabricación y el número de serie se indican en el cortacésped.

Langkampfen, 29.06.2021

STIHL Tirol GmbH

Matthias Fleischer, director del Departamento de investigación y desarrollo

Sven Zimmermann, director del Departamento de calidad

23 Declaración de conformidad UKCA

23.1 Cortacésped STIHL RM 448.1 TC

STIHL Tirol GmbH

declara, como único responsable, que

- Artículo: Cortacésped

- Marca: STIHL

- Tipo: RM 448.1 TC

- Ancho de corte: 46 cm

– Identificación de serie: 6358

cumple con las disposiciones aplicables de los reglamentos británicos Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 y The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, y se ha diseñado en conformidad con las normas siguientes, en sus versiones en vigor en la fecha

de producción: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.

Entidad que participó en la evaluación:

TUV Rheinland UK LTD

1011 Stratford Road

Solihull, B90 4BN

Para la determinación de la potencia sonora medida y garantizada se procedió según el reglamento británico Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 11.

- Potencia sonora medida: 94,4 dB(A)

- Potencia sonora garantizada: 95 dB(A)

La documentación técnica se conserva en la empresa STIHL Tirol GmbH.

El año de fabricación y el número de serie se indican en el cortacésped.

Langkampfen, 02.11.2021

STIHL Tirol GmbH

p.p. M. Thicla

Matthias Fleischer, director del Departamento de investigación y desarrollo

p.p. finmowmann pm

Sven Zimmermann, director del Departamento de calidad

Popis sadržaja

1 Predgovor....75

2 Informacije uz ovu uputu za uporabu......75

3 Pregled....76

4 Upute o sigurnosti u radu....77

5 Priprema kosilice za rad....82

2.3 Símbolos no texto

3.1 Cortador de relva

RM 448.1 TC RM 448.1 PC

4.6.1 Cortador de relva

- O cortador de relva está limpo.

5 Colocar o cortador de relva operacional

5.1 Colocar o cortador de relva operacional

- Cortador de relva, 4.6.1.

- Lâmina, 14.6.2.

6 Armar o cortador de relva

6.1 Montar o guiador

7 Reabastecer o cortador de relva

7.1 Reabastecer o cortador de relva

AVISO

Ajustar a altura de corte

Empurrar o cortador de relva

- Empurre o cortador de relva para a frente de forma lenta e controlada.

Transportar o cortador de relva à mão

14.1 Guardar o cortador de relva

17.1 Reparar o cortador de relva

21.1 Eliminar o cortador de relva

- Modelo: Cortador de relva

• Marca: STIHL
  – Tipo: RM 448.1 TC
• Largura de corte: 46 cm
  – Identificação de série: 6358
