KÄYTTÖOHJE RM 448 TC STIHL

109 - 126 Käyttöohje

126 - 145 Istruzioni d'uso

1 Alkusanat.... 109
2 Tietoja tästä käyttöohjeesta.... 110
3 Yleiskuva....110
4 Turvallisuusohjeet.... 111
5 Ruohonleikkurin valmistelu käyttöä varten 116
6 Ruohonleikkurin kokoaminen....116
7 Ruohonleikkurin tankkaaminen....118
8 Ruohonleikkurin säätäminen käyttäjälle..118
9 Moottorin käynnistäminen ja sammuttami- nen.... 119
10 Ruohonleikkurin tarkastaminen....119
11 Ruohonleikkurilla työskenteleminen.....120
12 Työskentelyn jälkeen.... 121
13 Kuljettaminen.... 121
14 Säilytys....122
15 Puhdistaminen.... 122
16 Huoltaminen....123
17 Korjaaminen....123
18 Häiriöiden poistaminen.... 124
19 Tekniset tiedot....124
20 Varaosat ja varusteet.... 125
21 Hävittäminen.... 125
22 EU-vaatimustenmukaisuusvakuutus.....125
23 UKCA-vaatimustenmukaisuusvakuutus..126

1 Alkusanat

Arvoisa asiakas,

kiitämmesinua STIHLin tuotteen valinnasta.

STIHL kehittää ja valmistaa huippuluokan tuotteita pitäen suunnittelun lähtökohtana asiakkaidensa tarpeita. Näin pystymme tarjoamaan asiakkaillemme tuotteita, jotka toimivat luotettavasti myös äärimmäisen vaativissa olosuhteissa.

STIHL tunnetaan myös erinomaisesta asiakas-palvelustaan. Jälleenmyyjämme huolehtivat sekä asiantuntevasta neuvonnasta ja opastuksesta että kattavien teknisten palvelujen tarjoamisesta.

STIHL on sitoutunut kestävään ja vastuulliseen vuorovaikutukseen luonnon kanssa. Tämän käyttöohjeen tarkoituksena on auttaa sinua käyttämään STIHL-tuotetta turvallisesti ja ympäristöystävällisesti pitkän käyttöiän ajan.

Kiitämme sinua STIHLiä kohtaan osoittamastasi luottamuksesta. Toivomme, että olet tyytyväinen hankkimaasi STIHL-tuotteeseen.

N.a. Sill

Tohtori Nikolas Stihl

TÄRKEÄÄ! LUE OPAS ENNEN KÄYTTÖÄ JA SÄILYTÄ SE VASTAISTA KÄYTTÖÄ VARTEN.

2 Tietoja tästä käyttöohjeesta

2.1 Voimassa olevat asiakirjat

Tämä käyttöopas on EY-direktiivin 2006/42/EC mukainen valmistajan alkuperäiskäyttöopas.

Voimassa ovat paikalliset turvallisuusmääräykset.

Tämän käyttöohjeen lisäksi lue seuraavat asiakirjat, niin että ymmärrät ne, ja säilytä ne:
- Moottorin käyttöohje STIHL EVC 200.3 C
- Moottorin käyttöohje STIHL EVC 300.0

2.2 Tekstin sisältämien varoitusten merkitseminen

VAARA

Tämä teksti muistuttaa vaaroista, jotka johtavat vakavaan loukkaantumiseen tai jopa kuo- lemaan.

Tekstissä mainittujen toimenpiteiden avulla on mahdollista välttää vakava loukkaantuminen tai jopa kuolema.

VAROITUS

Tämä teksti muistuttaa vaaroista, jotka voivat johtaa vakavaan loukkaantumiseen tai jopa kuolemaan.

- Tekstissä mainittujen toimenpiteiden avulla on mahdollista välttää vakava loukkaantuminen tai jopa kuolema.

HUOMAUTUS

■ Tämä teksti muistuttaa vaaroista, jotka voivat johtaa esinevahinkoihin.

- Tekstissä mainittujen toimenpiteiden avulla on mahdollista välttää esinevahingot.

2.3 Tekstissä käytetyt symbolit

Tämä merkki viittaa johonkin tämän käyttöohjeen lukuun.

3 Yleiskuva

3.1 Ruohonleikkuri

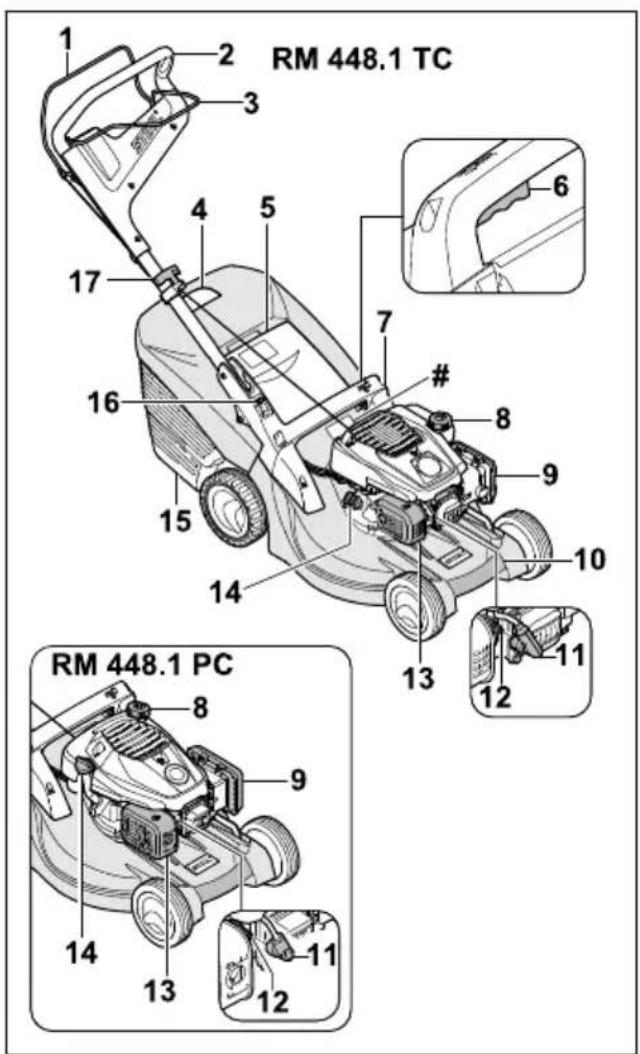

RM 448.1 TC RM 448.1 PC

1 Leikkuun kytkentäsanka Leikkuun kytkentäsankaa käytetään moottorin käynnistämiseen ja sammuttamiseen.
2 Työntöaisa Työntöaisaa käytetään ruohonleikkurista kiinni pitämiseen, sen ohjaamiseen ja kuljetta-miseen.
3 Vedon kytkentäsanka Vedon kytkentäsanka kytkee vedon päälle ja pois.
4 Täyttömäärän osoitin Täyttömäärän osoitin näyttää ruohonkeruus- äiliön täyttöasteen.
5 Poistoluukku Poistoluukku sulkee poistokanavan.

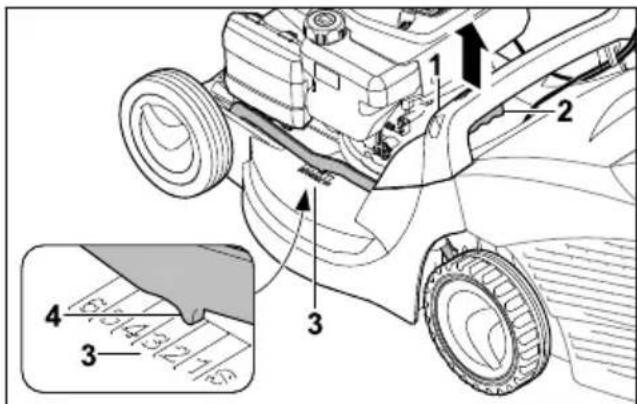

6 Vipu Vivulla säädetään leikkuukorkeus.

4 Turvallisuusohjeet suomi

7 Kahva

Kahvaa käytetään ruohonleikkurista kiinni pitämiseen leikkuukorkeutta säädettäessä sekä sen kuljettamiseen.

8 Polttoainesäiliön tulppa

Polttoainesäiliön tulppa sulkee polttoainesäiliön täyttöaukon.

9 Suodatinkansi

Suodatinkansi peittää ilmansuodattimen.

10 Kuljetuskahva

Kuljetuskahvaa käytetään ruohonleikkurin kuljettamiseen.

11 Sytytystulpan pistoke

Sytytystulpan pistoke yhdistää sytytysjohdon ja -tulpan.

12 Sytytystulppa

Sytytystulppa sytyttää polttoaine-ilmaseoksen moottorissa.

13 Äänenvaimennin

Äänenvaimennin vähentää ruohonleikkurin melupäästöjä.

14 Moottoriöljytulppa

Moottoriöljytulppa sulkee moottoriöljyn täyttöaukon.

15 ruohonkeruusäiliö

Leikattu ruoho kerätään ruohonkeruusäiliöön.

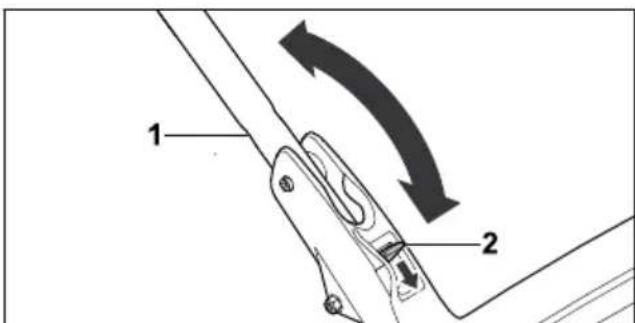

16 Vipu

Vivulla säädetään ja taitetaan työntöaisa.

17 Käynnistyskahva

Käynnistyskahvaa käytetään moottorin käynnistämiseen.

# Tyyppikilpi, jossa konenumero

3.2 Symbolit

Ruohonleikkurissa voi olla symboleita, jotka tarkoittavat seuraavaa:

LWA

Taattu äänentehotaso direktiivin 2000/14/EC mukaan, dB(A), tuotteiden melupäästöjen vertailemiseksi.

Tämä symboli osoittaa polttoainesäiliön tulpan.

Tämä symboli osoittaa moottoriöljytul- pan.

Moottorin käynnistäminen.

Moottorin pysäyttäminen.

Vedon kytkeminen päälle.

4 Turvallisuusohjeet

4.1 Varoitussymbolit

Ruohonleikkurin varoitussymbolit tarkoittavat seuraavaa:

Noudata turvallisuusohjeita.

Perehdy käyttöohjeeseen, niin että ymmärrät sen, ja säilytä käyttöohje.

Noudata sinkoutuvia esineitä koskevia turvallisuusohjeita.

Älä kosketa pyörivää terää.

Vedä sytytystulpan pistoke kuljetuksen, säilytyksen, huollon ja korjausten ajaksi.

Pidä riittävä turvaväli.

4.2 Määräystenmukainen käyttö

Ruohonleikkuri STIHL RM 448 TC ja STIHL RM 448 PC on tarkoitettu ruohon leikkaamiseen.

▲ VAROITUS

■ Jos ruohonleikkuria käytetään määräysten vastaisesti, henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja taikka saattaa syntyä esinevahinkoja.

- Käytä ruohonleikkuria tämän käyttöohjeen ja moottorin käyttöohjeen mukaisesti.

4.3 Käyttäjää koskevat vaatimukset

▲ VAROITUS

- Ellei käyttäjä ole perehtynyt ruohonleikkurin käyttöön, hän ei osaa tunnistaa eivätkä arvioida sen turvallisuusriskejä. Käyttäjälle tai muille henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja.

▶ Perehdy käyttöohjeeseen, niin että ymmärrät sen, ja säilytä käyttöohje.

• Jos luovutat ruohonleikkurin toisen henkilön käyttöön: anna sen mukana myös ruohon-leikkurin ja moottorin käyttöohje.

• Varmista, että käyttäjä täyttää seuraavat vaatimukset:

• Käyttäjä on valpas.

• Käyttäjä on fyysisesti, aistimellisesti ja henkisesti kykenevä käyttämään ruohonleikkuria ja työskentelemään sillä. Ellei käyttäjä ole fyysisesti, aisteiltaan tai henkisesti täysin kykenevä, hän saa työskennellä pystyleikkurilla vain vastuuhenkilön valvonnassa tai tämän antamien ohjeiden mukaan.
• Käyttäjä osaa tunnistaa ja arvioida ruohonleikkurin turvallisuusriskit.
• Käyttäjä on tietoinen, että hän on vastuussa tapaturmista ja vahingoista.
• Käyttäjä on täysi-ikäinen tai kansallisten määräysten mukaisessa valvotussa ammattikoulutuksessa.
• STILHin ammattiliike tai asiantunteva ammattilainen on perehdyttänyt käyttäjän, ennen kuin tämä työskentelee ruohonleikkurilla ensimmäistä kertaa.
• Käyttäjä ei ole alkoholin, lääkkeiden tai huumeiden vaikutuksen alainen.

- Jos jokin on epäselvää: Ota yhteyttä STIH-Lin ammattiliikkeeseen.

4.4 Vaatetus ja varusteet

▲ VAROITUS

■ Työskentelyn aikana esineitä voi sinkoutua ympäriinsä korkealla nopeudella. Käyttäjälle voi aiheutua vammoja.

- Käytä kestävästä materiaalista valmistettuja pitkiä housuja.

■ Työn yhteydessä esiintyy melua. Melu voi vahingoittaa kuuloa.

▶ Käytä kuulosuojaimia.

- Työskentelyn aikana ilmaan voi nousta pölyä. Pölyn hengittäminen voi altistaa terveysriskeille ja aiheuttaa allergisia reaktioita.

- Mikäli ilmaan nousee pölyä: Käytä hengityssuojainta.

■ Sopimattomat vaatteet saattavat tarttua kiinni puihin, risuihin ja ruohonleikkuriin. Ilman sopivaa vaatetusta käyttäjälle voi aiheutua vakavia vammoja.

• Käytä ihonmyötäisiä vaatteita.
  ▶ Riisu huivit ja korut.

■ Puhdistamisen, huollon ja kuljetuksen aikana käyttäjä voi joutua kosketuksiin terän kanssa. Käyttäjälle voi aiheutua vammoja.

• Käytä kestävästä materiaalista valmistettuja työkäsineitä.
• Käytä tukevia peittäviä jalkineita, joiden pohjissa on hyvät pito.

■ Jos käyttäjä käyttää sopimattomia jalkineita, hän voi liukastua. Käyttäjälle voi aiheutua vammoja.

■ Terien teroittamisen aikana ympäristöön voi sinkoutua materiaalihiukkasia. Käyttäjälle voi aiheutua vammoja.

Käytä tiiviisti istuvia suojalaseja. Sopivat suojalasit on tarkastettu normin EN 166 tai kansallisten määräysten mukaisesti, ja niitä on kaupoissa saatavana asianmukaisella merkinnällä varustettuina.
- Käytä kestävästä materiaalista valmistettuja työkäsineitä.

4.5 Työskentelyalue ja ympäristö

▲ VAROITUS

Sivulliset henkilöt, kuten lapset, ja eläimet eivät välttämättä osaa tunnistaa ja arvioida ruohonleikkurin ja sen sinkoamien esineiden aiheuttamia riskejä. Sivullisille henkilöille, kuten lapsille, ja eläimille voi aiheutua vakavia tai hengenvaarallisia vammoja taikka saattaa syntyä esinevahinkoja.

- Pidä sivulliset henkilöt, kuten lapset, ja eläimet, etäällä työskentely-alueelta.

▶ Pysy etäällä esineistä.
- Älä jätä ruohonleikkuria ilman valvontaa.
▶ Varmista, etteivät lapset voi leikkiä ruohon-leikkurilla.

■ Moottorin käydessä äänenvaimentimesta virtaa kuumia pakokaasuja. Kuumat pakokaasut voivat sytyttää herkästi syttyviä materiaaleja ja aiheuttaa tulipalon.

- Pidä pakokaasuvirta kaukana syttyvistä materiaaleista.

4.6 Turvallinen toimintakunto

4.6.1 Ruohonleikkuri

Ruohonleikkuri on turvallinen, kun seuraavista seikoista on huolehdittu:

– Ruohonleikkuri ei ole vahingoittunut.
– Ruohonleikkurista ei valu bensiiniä.
– Polttoainesäiliön tulppa on kiinni.
– Ruohonleikkurista ei valu öljyä.
– Öljyn täyttötulppa on kiinni.
– Ruohonleikkuri on puhdas.

4 Turvallisuusohjeet suomi

• Hallintalaitteet toimivat, eikä niihin ole tehty muutoksia.
• Jos laitteella leikataan ruohoa ja leikattu ruoho on tarkoitus kerätä ruohonkeruusäiliöön: ruohonkeruusäiliö on oikein kiinnitetty.
• Jos laitteella leikataan ruohoa ja leikattu ruoho halutaan poistaa takakautta: ruohonkeruusäiliö on irrotettu ja poistoluukku on suljettu.
• Terä on oikein asennettu.
• Ruohonleikkuriin on asennettu vain alkuperäisiä STIHLin lisävarusteita.
  – Lisävaruste on oikein asennettu.
• Jousitetut mekanismit ovat ehjiä ja toimivat.
• Moottori sammuu, kun leikkuu kytkentäsanka vapautetaan.

▲ VAROITUS

- Elleivät rakenneosat ole turvallisia, ne eivät ehkä toimi asianmukaisesti, turvalaitteet eivät ole käytössä ja bensiiniä valuu ruohonleikkurista. Henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja.

- Työskentele vain vahingoittumattoman ruohonleikkurin kanssa.

- Mikäli ruohonleikkurista valuu bensiiniä: Älä käytä ruohonleikkuria ja ota yhteyttä STIH-Lin ammattiliikkeeseen.

▶ Sulje polttoainesäilion tulppa.

- Mikäli ruohonleikkurista valuu öljyä: Älä käytä ruohonleikkuria ja ota yhteyttä STIH-Lin ammattiliikkeeseen.

▶ Sulje moottoriöljyn täyttötulppa.

- Jos ruohonleikkuri on likainen: Puhdista ruohonleikkuri.

- Älä tee muutoksia ruohonleikkuriin tai sen turvajärjestelmiin.

- Älä ruohonleikkuriin muutoksia, jotka muuttavat moottorin tehoa tai kierroslukua.

- Jos hallintalaitteet eivät toimi: älä työskentele ruohonleikkurin kanssa.

- Jousitettuihin mekanismeihin voi varastoitua energiaa.

- Jos laitteella leikataan ruohoa ja leikattu ruoho on tarkoitus kerätä ruohonkeruusäiliöön: kiinnitä ruohonkeruusäiliö tämän käyttöohjeen mukaisesti.

- Asenna ruohonleikkuriin vain alkuperäisiä STIHLin lisävarusteita.

- Asenna terä tämän käyttöohjeen mukaisesti.

- Asenna lisävarusteet tämän käyttöohjeen tai lisävarusteen käyttöohjeen mukaisesti.

- Älä työnnä esineitä ruohonleikkurin aukkoihin.

- Kuluneet tai vialliset ohjekilvet on vaihdettava.

- Jos jokin on epäselvää: Ota yhteyttä STIH-Lin ammattiliikkeeseen.

4.6.2 Terä

Terä on turvallinen, kun

• Terä ja lisäosat eivät ole vahingoittuneet.
  – Terä ei ole vääntynyt.
• Terä on oikein asennettu.
• Terä on oikein teroitettu.
  – Terässä ei ole jäystettä.
• Terä on oikein tasapainotettu.

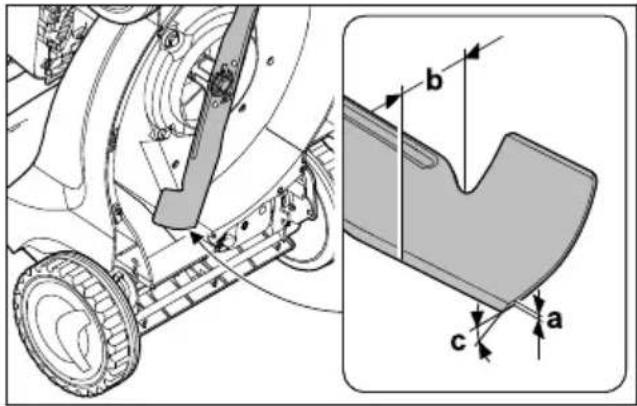

• Terän vähimmäispaksuus ja -leveys eivät ole alittuneet, 19.2.
• Terän kulma on oikea, 19.2.

▲ VAROITUS

■ Jos terä ei ole turvallinen, siitä voi irrota osia, jotka voivat sinkoutua ympäristöön. Henkilöille voi aiheutua vakavia vammoja.

- Työskentele vain, kun terä ja lisäosat ovat vahingoittumattomat.

▶ Asenna terä oikein.

▶ Teroita terä oikein.

- Jos terän vähimmäispaksuus tai -leveys on alittunut, vaihda terä.

- Tasapainotuta terä STIHLin ammattiliikkeessä.

- Jos jokin on epäselvää: Ota yhteyttä STIH-Lin ammattiliikkeeseen.

4.7 Polttoaine ja tankkaaminen

▲ VAROITUS

Tässä ruohonleikkurissa käytetty polttoaine on bensiini. Bensiini on erittäin herkästi syttyvää. Bensiini voi aiheuttaa tulipalon tai räjähdyksen tullessaan kosketukseen avotulen tai kuumien pintojen kanssa. Henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja taikka saattaa syntyä esinevahinkoja.

- Suojaa bensiini kuumuudelta ja tulelta.

- Älä päästä bensiiniä läikkymään.

Mikäli bensiiniä läikkyy: Pyyhi bensiini liinalla ja yritä käynnistää moottori vasta sitten, kun ruohonleikkurin kaikki osat ovat kuivia.

▶ Älä tupakoi.

- Älä tankkaa avotulen läheisyydessä.

▶ Pysäytä moottori ja anna sen jäähtyä ennen tankkausta.

- Jos polttoainesäiliö on tyhjennettävä: tee se ulkona.

- Käynnistä moottori vähintään 3 metrin päässä tankkauspaikasta.

- Älä säilytä ruohonleikkuria sisätiloissa, jos säiliössä on vielä bensiiniä.

■ Bensiinihöyryt voivat aiheuttaa myrkytyksen.
- Älä hengitä bensiinihöyryjä.
▶ Tankkaa hyvin tuuletetussa paikassa.
■ Ruohonleikkuri kuumenee käytön aikana. Bensiini laajenee ja polttoainesäiliöön voi syntyä ylipaine. Bensiiniä voi roiskua, kun polttoainesäiliön tulppa avataan. Roiskuva bensiini voi syttyä. Käyttäjä voi vammautua vakavasti.
Anna ruohonleikkurin ensin jäähtyä ja avaa vasta sitten polttoainesäiliön tulppa.
■ Bensiinin kanssa kosketuksiin tulleet vaatteet syttyvät herkemmin. Henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja taikka saattaa syntyä esinevahinkoja.
- Mikäli vaatteet tulevat kosketuksiin bensiinin kanssa: Vaihda vaatteet.
■ Bensiini voi vahingoittaa ympäristöä.
- Älä päästä bensiiniä läikkymään.
- Hävitä bensiini määräysten mukaan ja ympäristöystävällisesti.
■ Jos bensiiniä pääsee iholle tai silmiin, ne voivat ärsyyntyä.
▶ Vältä altistumista bensiinille.
- Jos iholle on päässyt bensiiniä: pese altistuneet ihoalueet runsaalla vedellä ja saippualla.
- Jos silmiin on päässyt bensiiniä: huuhtele silmiä vähintään 15 minuutin ajan runsaalla vedellä ja hakeudu lääkäriin.
■ Ruohonleikkurin sytytysjärjestelmä tuottaa kipinöitä. Kipinät voivat aiheuttaa syttyvässä tai räjähdysalttiissa ympäristössä tulipalon tai räjähdyksen. Henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja taikka saattaa syntyä esinevahinkoja.
- Käytä moottorin käyttöohjeessa mainittuja sytytystulppia.
- Kierrä sytytystulppa paikalleen ja kiristä.
▶ Paina sytytystulpan pistoke kiinni.
■ Ruohonleikkuri voi vahingoittua, mikäli ruohon-leikkuriin tankataan väärää polttoainetta.
- Käytä tuoretta lyijytöntä matalaoktaanista bensiiniä.
▶ Noudata moottorin käyttöoppaan ohjeita.

4.8 Työskentely

▲ VAROITUS

■ Jos käyttäjä ei käynnistä moottoria oikein, käyttäjä voi menettää ruohonleikkurin hallinnan. Käyttäjä voi vammautua vakavasti.

- Käynnistä moottori tämän käyttöohjeen mukaisesti.

■ Tietyissä tilanteissa käyttäjä ei pysty työskentelemään keskittyneesti. Käyttäjä voi kompastua, kaatua tai loukkaantua vakavasti.

▶ Työskentele rauhallisesti.
▶ Leikkaa vain silloin, kun sinulla on hyvä näkyvyys. Jos valoa ei ole riittävästi tai näkyvyys on muuten huono, älä työskentele ruohonleikkurin kanssa.
▶ Käytä ruohonleikkuria yksin.
▶ Varo esteitä.
- Älä kallista ruohonleikkuria.
- Työskentele maassa seisoen ja tasapainosi säilyttäen.
- Jos ilmenee väsymisen merkkejä, on pidettävä tauko.

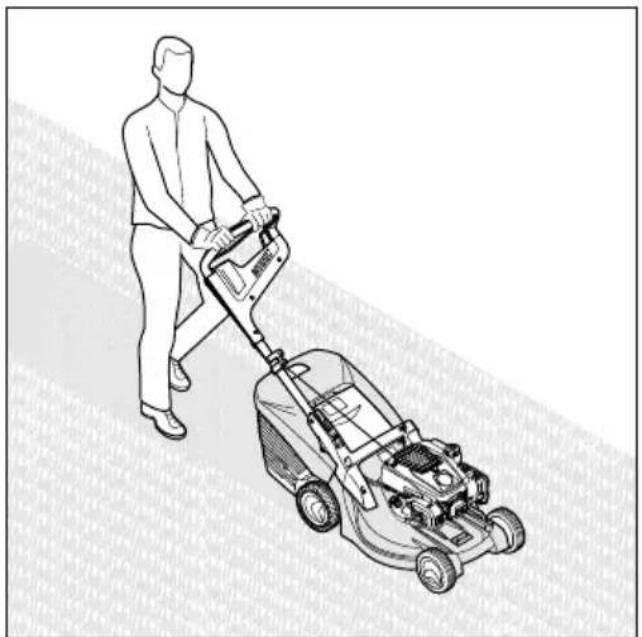

- Jos leikkaat ruohoa rinteessä, leikkaa rinnettä poikittaissuuntaan.
- Älä aja tai leikkaa rinteissä, joiden kaltevuus on yli 25° (46,6 %).
Käytä laitetta erityisen varovasti, kun olet rinteiden, maaston särmien, ojien tai lammikoiden läheisyydessä.
- Suunnittele työskentelyajat siten, ettet altistu voimakkaalle tärinälle pitkää aikaa kerrallaan.

■ Laite tuottaa myrkyllisiä pakokaasuja heti moottorin käynnistytyä. Pakokaasut voivat aiheuttaa myrkytyksen.

- Älä hengitä pakokaasuja.

- Työskentele vain hyvin tuuletetussa pai-kassa ruohonleikkurin kanssa.

Mikäli tunnet pahoinvointia, päänsärkyä, näköhäiriöitä, kuulohäiriöitä tai huimausta: Lopeta työskentely ja hakeudu lääkäriin.

■ Jos käyttäjä käyttää kuulonsuojaimia ja moottori käy, käyttäjä ei kuule kaikkia ääniä.

▶ Työskentele rauhallisesti.

■ Ruohonleikkuri on varustettu moottorin pysäyttimellä.

▶ Moottori ja terä pysähtyvät 3 sekunnin sisällä, kun leikkuun kytkentäsanka irrotetaan.

■ Pyörivä terä voi viiltää käyttäjää. Käyttäjä voi vammautua vakavasti.

▶ Vedä sytytystulpan pistoke irti.

- Älä kosketa pyörivää terää.

- Jos terä pysähtyy esteeseen, Moottorin pysäyttäminen. Poista esine vasta tämän jälkeen.

■ Jos veto ei ole päällä työskentelyn aikana, se saatetaan kytkeä vahingossa päälle, jolloin ruohonleikkuri lähtee liikkeelle. Silloin voi syntyä vakavia vammoja tai esinevahinkoja.

- Käytä vedon kytkentäsankaa vain vedon kytkemiseen päälle.

4 Turvallisuusohjeet suomi

■ Jos ruohonleikkurin käytös muuttuu työskentelyn aikana tai leikkuri toimii epätavallisella tavalla, se ei ehkä ole käyttöturvallinen. Silloin voi syntyä vakavia vammoja tai esinevahinkoja.

- Lopeta työskentely ja ota yhteyttä STIHLin ammattiliikkeeseen.

■ Työskentelyn aikana ruohonleikkuri voi aiheuttaa tärinää.

▶ Käytä työkäsineitä.

▶ Pidä taukoja.

- Jos huomaat verenkiertohäiriöiden merkkejä, hakeudu lääkäriin.

Tarkasta leikkuualueet ja huomioi esteet. Jos terään osuu työskentelyn aikana vierasesine, esine tai sen osia voi sinkoutua ympäriinsä korkealla nopeudella. Silloin saattaa syntyä henkilö- tai esinevahinkoja.

▶ Poista vieraat esineet, kuten kivet, oksat, vaijerit, lelut ja muut vierasesineet työalueelta. Merkitse piilevät esteet, joita ei voi poistaa.

■ Kun leikkuun kytkentäsanka vapautetaan, terä pyörii vielä vähän aikaa sen jälkeen. Henkilöille voi aiheutua vakavia vammoja.

- Odota, kunnes terä pysähtyy. - Irrota ruohonleikkuukori vasta kun terä on pysähtynyt.

■ Jos pyörivä terä osuu kovaan esineeseen, voi syntyä kipinöitä. Kipinät voivat aiheuttaa syttyvässä ympäristössä tulipalon. Henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja taikka saattaa syntyä esinevahinkoja.

- Älä työskentele herkästi syttyvässä ympäristössä.

■ Jos ruohonleikkuri pysäköidään kaltevalle pinnalle, se voi lähteä liikkeelle. Silloin saattaa syntyä henkilö- tai esinevahinkoja.

Päästä ruohonleikkurista irti ainoastaan silloin, kun se seisoo tasaisella alustalla eikä voi lähteä itsestään liikkeelle.

- Työntöaisaan ripustetut esineet voivat aiheuttaa ruohonleikkurin kaatumisen. Silloin saattaa syntyä henkilö- tai esinevahinkoja.

- Älä ripusta mitään työntöaisaan.

▲ VAARA

■ Jos työympäristössä on jännitteisiä johtoja, terä voi osua johtoihin ja vahingoittaa niitä. Käyttäjälle voi aiheutua vakavia tai hengenvaarallisia vammoja.

- Älä työskentele ympäristössä, jossa on jännitteisiä johtoja.

■ Ukonilmalla työskennellessä käyttäjään voi osua salama. Käyttäjälle voi aiheutua vakavia tai hengenvaarallisia vammoja.

- Älä työskentele ukonilmalla.

- Käyttäjä voi liukastua sateessa. Käyttäjälle voi aiheutua vakavia tai hengenvaarallisia vammoja.

- Älä työskentele sateella.

4.9 Kuljettaminen

▲ VAROITUS

■ Kuljetuksen aikana ruohonleikkuri voi kaatua tai muuten liikkua paikaltaan. Silloin saattaa syntyä henkilö- tai esinevahinkoja.

▶ Pysäytä moottori.

▶ Odota, kunnes terä pysähtyy.

▶ Vedä sytytystulpan pistoke irti.

- Varmista ruohonleikkuri kirstysvöillä, hihnoilla tai verkolla sopivalle alustalle siten, ettei se pääse kaatumaan eikä muuten liikkumaan.

Käynnin jälkeen äänenvaimennin ja moottori ovat kuumia. Käyttäjälle voi aiheutua palovammoja.

▶ Työnnä ruohonleikkuria.

■ Ruohonleikkuri on raskas. Jos käyttäjä kantaa ruohonleikkuria yksin, hän voi loukkaantua.

▶ Käytä työkäsineitä.

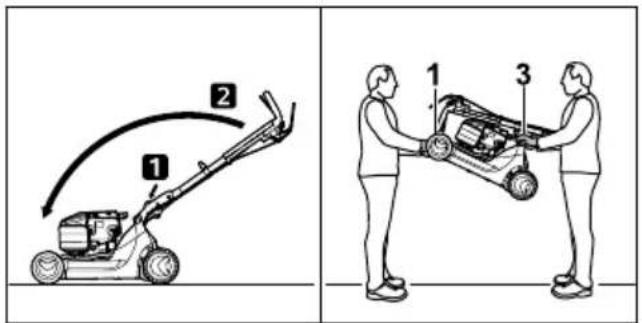

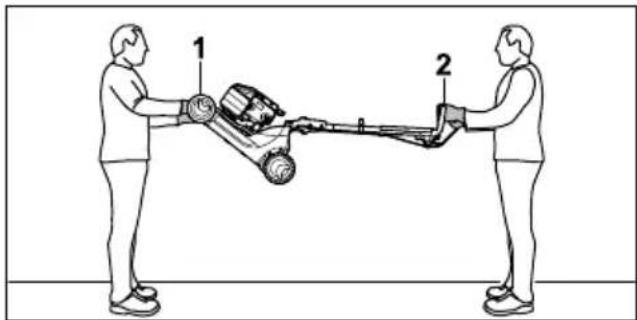

- Kanna ruohonleikkuria toisen henkilön kanssa.

■ Bensiiniä voi vuotaa kuljetuksen aikana aiheuttaen likaantumista ja vahinkoja.

- Työnnä ruohonleikkuria. - Kuljeta laite ilman bensiiniä.

4.10 Säilyttäminen

▲ VAROITUS

Lapset eivät osaa tunnistaa eivätkä arvioida ruohonleikkurin turvallisuusriskejä. Lapsille voi aiheutua vakavia vammoja.

▶ Moottorin pysäyttäminen.

- Säilytä ruohonleikkuria lasten ulottumattomissa.

■ Metalliosat voivat ruostua kosteuden vaikutuksesta. Ruohonleikkuri voi vaurioitua.

▶ Säilytä ruohonleikkuri puhtaana ja kuivana.

suomi 5 Ruohonleikkurin valmistelu käyttöä varten

■ Jos ruohonleikkuria säilytetään kaltevalla pinnalla, se voi lähteä liikkeelle. Silloin saattaa syntyä henkilö- tai esinevahinkoja.

- Säilytä ruohonleikkuria tasaisella alustalla.

4.11 Puhdistus, huolto ja korjaaminen

▲ VAROITUS

■ Mikäli moottori käy puhdistuksen, huollon ja korjauksen aikana, seurauksena voi olla vakavia vammoja ja aineellisia vahinkoja.

▶ Pysäytä moottori.

▶ Odota, kunnes terä pysähtyy.

▶ Vedä sytytystulpan pistoke irti.

■ Mikäli moottori käynnistyy puhdistuksen, huollon ja korjauksen aikana, veto voi kytkeytyä tahattomasti. Silloin voi syntyä vakavia vammoja tai esinevahinkoja.

▶ Pysäytä moottori.

▶ Vedä sytytystulpan pistoke irti.

Käynnin jälkeen äänenvaimennin ja moottori ovat kuumia. Henkilöille voi aiheutua palovammoja.

- Odota, kunnes äänenvaimennin ja moottori ovat jäähtyneitä.

■ Voimakkaat puhdistusaineet, puhdistaminen vesisuihkulla ja terävät esineet voivat vaurioittaa ruohonleikkuria tai terää. Ellei ruohonleikkuria tai terää puhdisteta oikein, rakenneosat eivät ehkä toimi asianmukaisesti eivätkä turvalaitteet ehkä ole käytössä. Henkilöille voi aiheutua vakavia vammoja.

- Puhdista ruohonleikkuri ja terä tämän käyttöohjeen mukaisesti, 15.2.

- Ellei ruohonleikkuria tai terää huolleta tai korjata käyttöohjeen mukaisesti, rakenneosat eivät ehkä toimi asianmukaisesti eivätkä turvalaitteet ehkä ole käytössä. Henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja.

▶ Vaihda kuluneet tai vialliset osat.

▶ Puhdista tai huolla ruohonleikkuri tämän käyttöohjeen mukaisesti.

▶ Huolla terät tämän käyttöohjeen mukaisesti.

■ Terän puhdistamisen, huollon ja korjauksen aikana terävä terä voi aiheuttaa viiltovammoja. Käyttäjälle voi aiheutua vammoja.

- Käytä kestävästä materiaalista valmistettuja työkäsineitä.

■ Terä voi kuumentua teroituksen aikana. Käyttäjälle voi aiheutua palovammoja.

▶ Odota, kunnes terä on jäähtynyt.

- Käytä kestävästä materiaalista valmistettuja työkäsineitä.

5 Ruohonleikkurin valmistelu käyttöä varten

5.1 Ruohonleikkurin valmisteleminen käyttöä varten

Aina ennen töiden aloittamista on suoritettava seuraavat vaiheet:

▶ Poista pakkausmateriaali ja kuljetusvarmistukset laitteesta.
- Varmista, että seuraavat rakenneosat ovat turvallisia:

- ruohonleikkuri, 4.6.1.

- terä, 14.6.2.

▶ Puhdista ruohonleikkuri, 115.
▶ Tarkasta terä, 10.2.
▶ Kiinnitä työntöaisa, 6.1.
▶ Täytä moottoriöljy, 6.3.
▶ Käännä työntöaisa auki, 18.1.
▶ Tankkaa ruohonleikkuri, 📄7.
- Jos laitteella leikataan ruohoa ja leikattu ruoho on tarkoitus kerätä ruohonkeruusäiliöön: kiinnitä ruohonkeruusäiliö, 16.2.2.
- Jos laitteella leikataan ruohoa ja leikattu ruoho halutaan poistaa takakautta: Irrota ruohonke- ruusäiliö, 6.2.3.
▶ Säädä leikkuukorkeutta, 11.2.
▶ Tarkasta hallintalaitteet, 10.1.
- Jos vaiheita ei voi suorittaa: Älä käytä ruohonleikkuria. Ota yhteyttä STIHLin ammattiliikkee-seen.

6 Ruohonleikkurin kokoami- nen

6.1 Työntöaisan kiinnittäminen

▶ Pysäytä moottori.
▶ Aseta ruohonleikkuri tasaiselle alustalle.

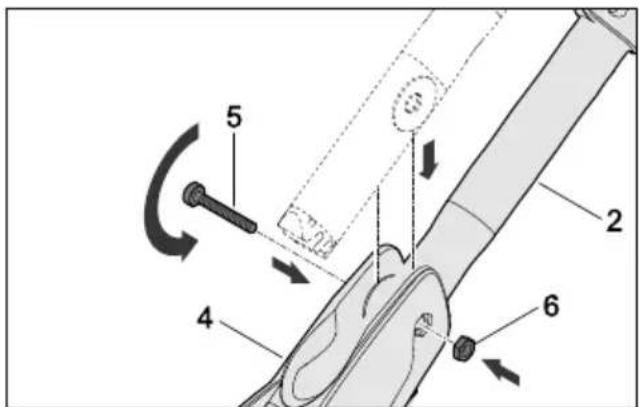

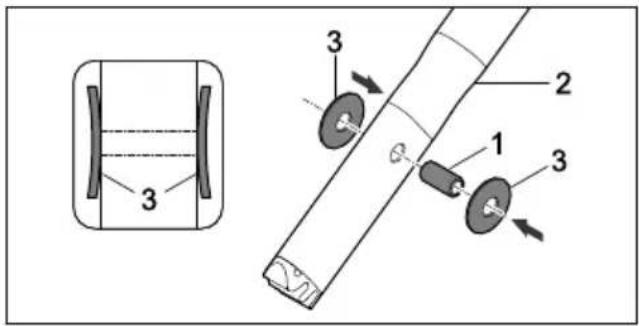

▶ Työnnä holkit (1) työntöaisan (2) reikiin.

- Aseta lautasjouset (3) kaareva puoli sisään-päin holkin (1) päälle.

- Työnnä työntöaisa (2) työntöaisan konsoliin (4).

- Työnnä ruuvi (5) työntöaisan konsolin (4) reikien ja työntöaisan (2) holkkien läpi.

- Aseta mutteri (6) työntöaisan konsolin (4) syvennykseen.

- Kiristä ruuvi (5).

9 8 7 10

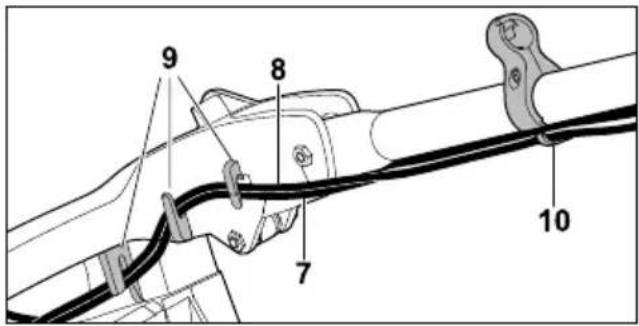

▶ Paina vaijerit (7 ja 8) pitimiin (9).

▶ Kiinnitä vaijerit (7 ja 8) ohjaimeen (10).

12 10 11 2

▶ Vedä sytytystulpan pistoke irti.

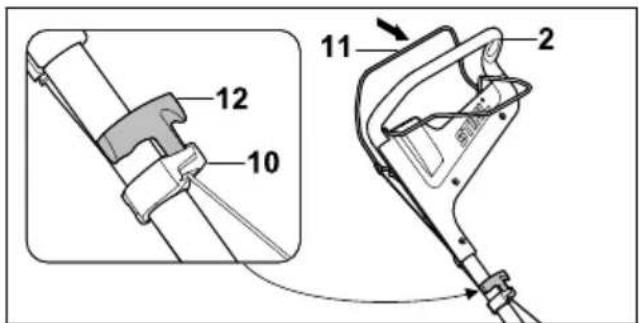

▶ Paina leikkuun kytkentäsanka (11) työntöaisaa (2) vasten ja pidä painettuna.
▶ Vedä käynnistyskahva (12) hitaasti narunoh- jaimen (10) suuntaan.
- Kiinnitä käynnistyskahva (12) narunohjaimeen (10).
▶ Päästä leikkuun kytkentäsanka (11) vapaaksi.
▶ Paina sytytystulpan pistoke kiinni.

Työntöaisaa ei saa irrottaa.

6.2 Ruohonkeruusäiliön kokoami- nen, kiinnittäminen ja irrottami- nen

6.2.1 Ruohonkeruusäiliön kokoaminen

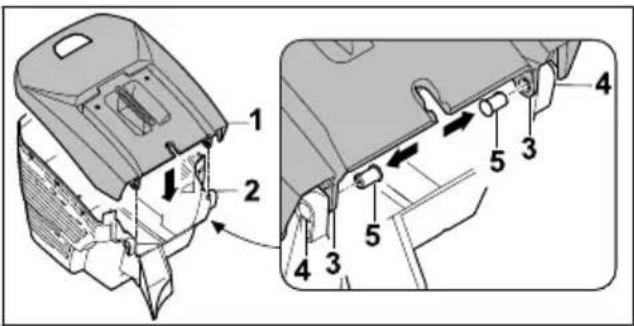

- Aseta ruohonkeruusäiliön yläosa (1) alaosan (2) päälle.

Aukkojen (3 ja 4) täytyy olla kohdakkain.

▶ Paina ruuvit (5) sisäkautta aukkojen (3 ja 4) läpi.

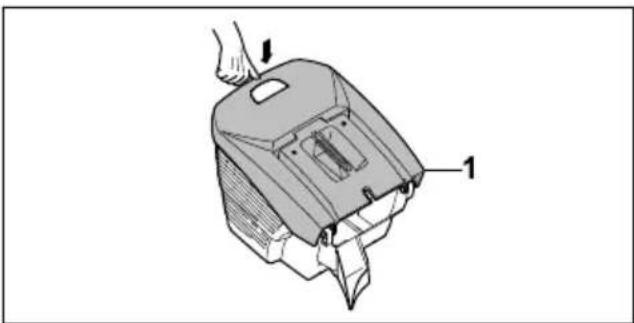

- Paina ruohonkeruusäiliön yläosaa (1) alaspäin. Ruohonkeruusäiliön yläosa (1) lukittuu kuuluvasti.

6.2.2 Ruohonkeruusäiliön kiinnittäminen

▶ Pysäytä moottori.
▶ Aseta ruohonleikkuri tasaiselle alustalle.

• Avaa poistoluukku (1) ja pidä sitä auki.

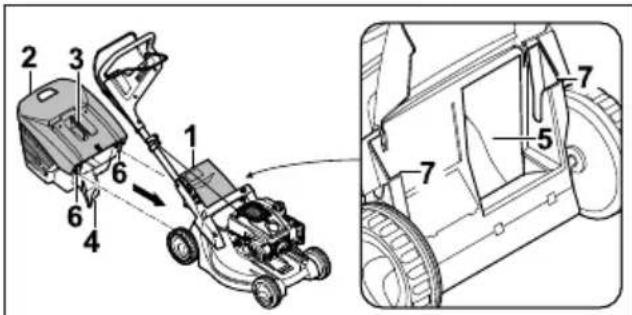

  ▶ Tartu ruohonkeruusäiliön (2) kahvasta (3) niin, että nokka (4) on poistokanavassa (5) ja kiinnitä koukuilla (6) syvennyksiin (7).
• Aseta poistoluukku (1) ruohonkeruusäiliön (2) päälle.

6.2.3 Ruohonkeruusäiliön irrotus

▶ Pysäytä moottori.
▶ Aseta ruohonleikkuri tasaiselle alustalle.
- Avaa poistoluukku ja pidä auki.
▶ Poista ruohonkeruusäiliö yläkautta nostamalla kahvasta.
▶ Sulje poistoluukku.

6.3 Moottoriöljyn täyttö

Moottoriöljy voitelee ja jäähdyttää moottorin.

Moottoriöljyn erittelyt ja täyttömäärät löytyvät moottorin käyttöohjeista.

HUOMAUTUS

■ Toimitettaessa moottorissa ei ole moottoriöljyä. Moottorin käynnistäminen ilman öljyä tai liian vähällä öljymäärällä voi vahingoittaa ruohonleikkuria.
Tarkasta moottorin öljymäärä ennen käynnistystä ja lisää tarvittaessa moottoriöljyä.
- Lisää moottoriöljä moottorin käyttöohjeen mukaan.

7 Ruohonleikkurin tankkaaminen

7.1 Ruohonleikkurin tankkaaminen

HUOMAUTUS

■ Ruohonleikkuri voi vahingoittua, mikäli ruohon-leikkuriin tankataan väärää polttoainetta.
▶ Noudata moottorin käyttöohjeita.
▶ Moottorin pysäyttäminen.
▶ Aseta ruohonleikkuri tasaiselle alustalle.
- Puhdista polttoainesäiliön tulpan ympäristö kostealla liinalla.

RM 448.1 TC RM 448.1 PC

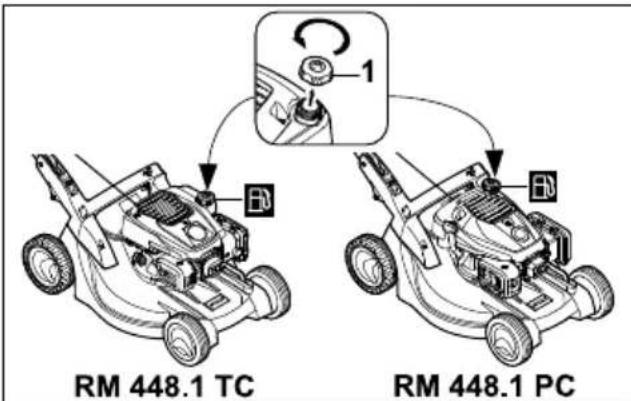

• Kierrä polttoainesäiliön tulppaa (1) vastapäivään niin kauan, kunnes tulpan voi irrottaa.
• Irrota polttoainesäiliön tulppa.
• Tankkaa polttoainetta niin, että polttoainetaso on vähintään 15 mm päässä polttoainesäiliön reunasta.
  ▶ Aseta polttoainesäiliön tulppa paikalleen.
• Kierrä polttoainesäiliön tulppaa myötäpäivään ja kiristä käsin.
  Polttoainesäiliö on kiinni.

8 Ruohonleikkurin säätämi- nen käyttäjälle

8.1 Työntöaisan auki taittaminen

▶ Pysäytä moottori.
▶ Vedä sytytystulpan pistoke irti.
▶ Aseta ruohonleikkuri tasaiselle alustalle.

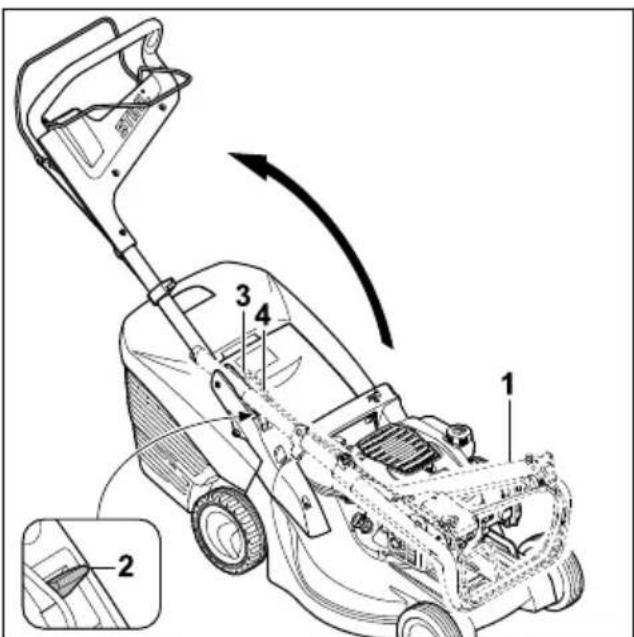

▶ Nosta työntöaisa (1) ylös.
▶ Paina vipu (2) alas ja pidä alhaalla.
▶ Taita työntöaisa (1) auki varoen, etteivät vaijerit (3 ja 4) joudu puristuksiin.

9 Moottorin käynnistäminen ja sammuttaminen suomi

Päästä vipu (2) vapaaksi ja varmista, että työntöaisa (1) lukittuu kunnolla. Työntöaisa (1) on pitävästi kiinni ruohonleikku-rissa.

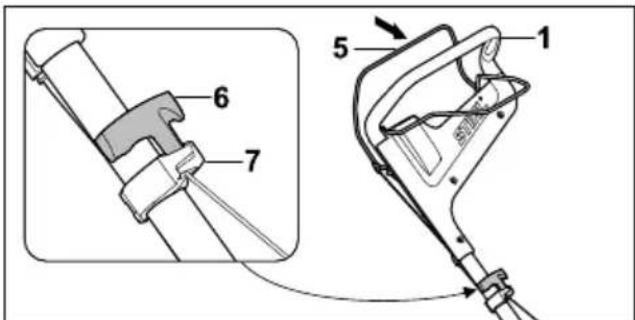

▶ Paina leikkuun kytkentäsanka (5) työntöaisaa (1) vasten ja pidä painettuna.
▶ Vedä käynnistyskahva (6) hitaasti narunohjai-men (7) suuntaan.
- Kiinnitä käynnistyskahva (6) narunohjaimeen (7).
▶ Päästä leikkuun kytkentäsanka (5) vapaaksi.
▶ Paina sytytystulpan pistoke kiinni.

8.2 Työntöaisan säätö

▶ Pysäytä moottori.
▶ Vedä sytytystulpan pistoke irti.
▶ Aseta ruohonleikkuri tasaiselle alustalle.

▶ Pidä kiinni työntöaisasta (1).
▶ Paina vipu (2) alas ja pidä alhaalla.
▶ Siirrä työntöaisa (1) haluamaasi asentoon.
- Päästä vipu (2) vapaaksi ja varmista, että työntöaisa lukittuu kunnolla.

8.3 Työntöaisan taittaminen

Työntöaisa voidaan taittaa kasaan tilaa säästävää kuljetusta ja säilytystä varten.

▶ Pysäytä moottori.
▶ Vedä sytytystulpan pistoke irti.
▶ Aseta ruohonleikkuri tasaiselle alustalle.
▶ Paina leikkuun kytkentäsanka työntöaisaa vasten ja pidä painettuna.
- Irrota käynnistyskahva narunohjaimesta ja päästä hitaasti moottorin suuntaan.
- Päästä leikkuun kytkentäsanka vapaaksi.

• Pidä kiinni työntöaisasta ja pidä vipu painettuna.
  ▶ Taita työntöaisa eteen.

9 Moottorin käynnistäminen ja sammuttaminen

9.1 Moottorin käynnistäminen

▶ Aseta ruohonleikkuri tasaiselle alustalle.

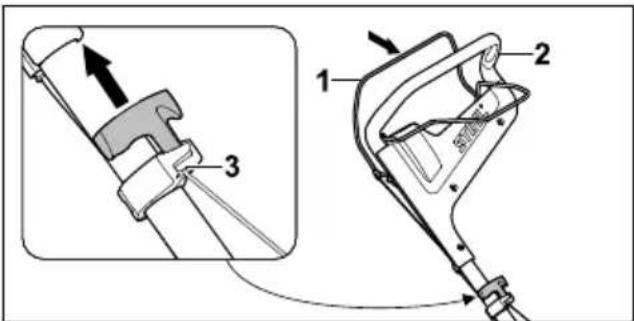

▶ Paina leikkuun kytkentäsanka (1) vasemmalla kädellä työntöaisaa (2) vasten ja pidä painettuna.
▶ Vedä käynnistyskahva (3) oikealla kädellä hitaasti tuntuvaan vasteeseen saakka.
- Nykäise sitten käynnistyskahvasta (3) ja päästä se takaisin, kunnes moottori käynnis- tyy.
- Jos moottori ei käynnisty: Noudata moottorin käyttöohjeita.

9.2 Moottorin pysäytys

▶ Aseta ruohonleikkuri tasaiselle alustalle.
- Päästä leikkuun kytkentäsanka vapaaksi. Moottori sammuu.
▶ Poistu käyttäjän paikalta.

10 Ruohonleikkurin tarkastaminen

10.1 Hallintalaitteiden tarkastaminen

Leikkuun kytkentäsanka ja vedon kytkentäsanka

▶ Pysäytä moottori.
▶ Vedä leikkuun kytkentäsanka ja vedon kytkentäsanka kokonaan työntöaisaa vasten ja irrota ne.
- Jos leikkuun kytkentäsanka tai vedon kytkentäsanka on jäykkä tai se ei palaa lähtöasentoon: Älä käytä ruohonleikkuria. Ota yhteyttä STIHLin ammattiliikkeeseen.
Vedon kytkentäsanka tai leikkuun kytkentäsanka on viallinen.

10.2 Terän tarkastaminen

▶ Moottorin pysäyttäminen.
▶ Vedä sytytystulpan pistoke irti.

suomi 11 Ruohonleikkurilla työskenteleminen

▶ Nosta ruohonleikkuri pystyyn, 5.1.

▶ Tarkasta seuraavat:
- Paksuus a
- Leveys b
- Teroituskulma c
- Jos terän vähimmäispaksuus tai -leveys on alittunut, vaihda terä, 19.2.
- Jos terän kulma ei ole oikea, teroita terä, 19.2.
- Jos jokin on epäselvää: Ota yhteyttä STIHLin ammattiliikkeeseen.

11 Ruohonleikkurilla työsken- teleminen

11.1 Ruohonleikkurista kiinni pitäminen ja sen ohjaaminen

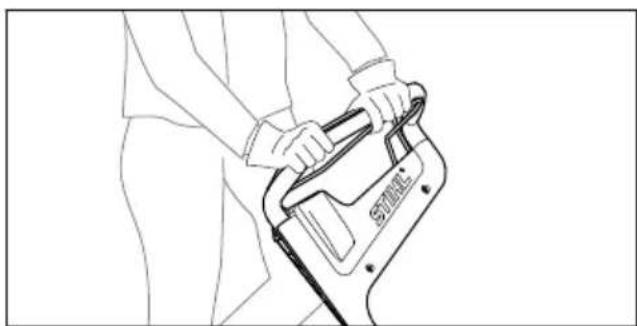

- Pidä työntöaisasta kiinni molemmin käsin siten, että peukalot ympäröivät työntöaisan.

11.2 Leikkuukorkeuden säätäminen

Säädettävissä on 6 eri leikkuukorkeutta:

• 25 mm = asento 1
• 30 mm = asento 2
• 40 mm = asento 3
• 50 mm = asento 4
• 60 mm = asento 5
• 75 mm = asento 6

Asennot on merkitty ruohonleikkuriin.

Leikkuukorkeuden säätäminen

• Pidä kiinni ruohonleikkurin kahvasta (1).
  ▶ Paina vipua (2) ja pidä se painettuna.
• Säädä leikkuukorkeus ruohonleikkuria nostamalla ja laskemalla.

Käytössä olevan leikkuukorkeuden voi tarkistaa leikkuukorkeuden osoittimesta (3) merkin (4) avulla.

▶ Vapauta vipu (2).

Leikkuukorkeus lukittuu.

11.3 Vedon kytkeminen päälle ja pois

11.3.1 Vedon kytkeminen päälle

▶ Aseta ruohonleikkuri tasaiselle alustalle.
▶ Käynnistä moottori.

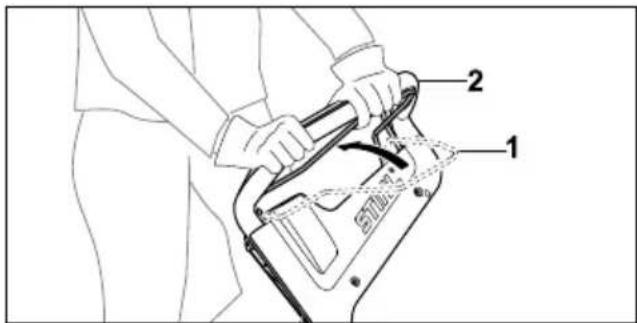

▶ Vedä vedon kytkentäsanka (1) kokonaan työntöaisan (2) suuntaan ja pidä kiinni siten, että peukalo ympäröi työntöaisan.

Ruohonleikkuri lähtee liikkeelle.

11.3.2 Vedon kytkeminen pois päältä

▶ Päästä vedon kytkentäsanka vapaaksi.
▶ Odota, kunnes ruohonleikkuri pysähtyy.

12 Työskentelyn jälkeen suomi

11.4 Leikkuu

• Jos työskentelet veto kytkettynä: Aja ruohon-leikkuria hallitusti eteenpäin.
• Jos työskentelet veto poiskytkettynä: Työnnä ruohonleikkuria hitaasti ja hallitusti eteenpäin.

11.5 Ruohonkeruusäiliön tyhjennys

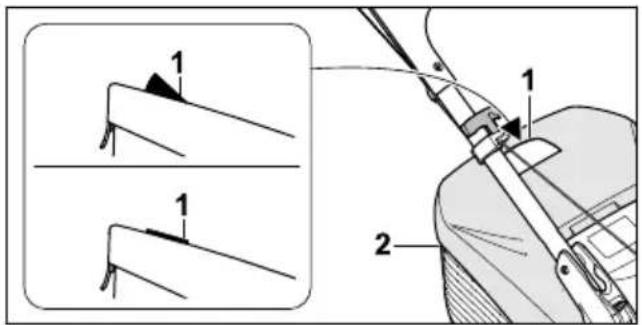

Terän aiheuttama ilmavirta nostaa täyttömäärän osoitinta (1). Kun ruohonkeruusäiliö on täynnä, ilmavirta pysähtyy. Kun ilmavirta on liian pieni, täyttömäärän osoitin (1) laskeutuu alas lepoasentoon. Tämä osoittaa, että ruohonkeruusäiliö (2) tulisi tyhjentää.

Täyttömäärän osoitin (1) toimii rajoittamattomasti ainoastaan silloin, kun ilmavirta on optimaalinen. Ulkoiset tekijät, kuten märkä, tiheä tai korkea ruoho, matala leikkuukorkeus, likaantuminen tai vastaavat, voivat rajoittaa ilmavirtaa ja täyttö- määrän osoittimen (1) toimintaa.

• Jos täyttömäärän osoitin (1) laskeutuu alas lepoasentoon: Tyhjennä ruohonkeruusäiliö (2).
  ▶ Pysäytä moottori.

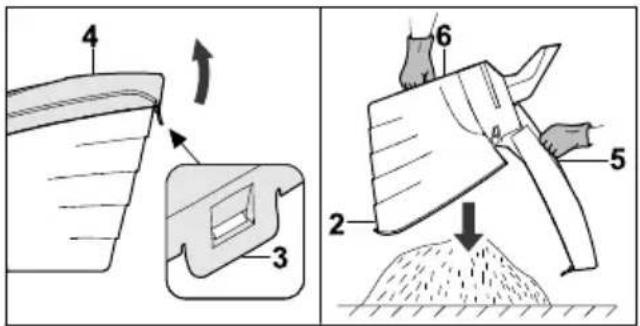

• Irrota ruohonkeruusäiliö (2).

▶ Avaa lukituskorvake (3).
- Avaa ruohonkeruusäiliön yläosa (4) kahvasta (5) ja pidä sitä paikallaan.
- Pidä toisella kädellä kiinni alakahvasta (6).
▶ Tyhjennä ruohonkeruusäiliö (2).
▶ Sulje ruohonkeruusäiliö (2).
▶ Kiinnitä ruohonkeruusäiliö (2).

12 Työskentelyn jälkeen

12.1 Työskentelyn jälkeen

▶ Pysäytä moottori.
- Jos ruohonleikkuri on märkä: Anna ruohonleikkurin kuivua.
▶ Puhdista ruohonleikkuri.

13 Kuljettaminen

13.1 Ruohonleikkurin kuljettaminen

▶ Pysäytä moottori.
Terä ei saa pyöriä.
▶ Vedä sytytystulpan pistoke irti.

Ruohonleikkurin työntäminen

- Työnnä ruohonleikkuria hitaasti ja hallitusti eteenpäin.

Ruohonleikkurin kantaminen

• Käytä kestävästä materiaalista valmistettuja työkäsineitä.
• Irrota ruohonkeruusäiliö.

- Jos ruohonleikkuria kuljetetaan työntöaisa ulostaitettuna:

- Yhden henkilön on pidettävä molemmin käsin kiinni kuljetuskahvasta (1), ja toisen henkilön on pidettävä molemmin käsin kiinni työntöaisasta (2).

- Nosta ja kanna ruohonleikkuria toisen henkilön kanssa.

- Jos ruohonleikkuria kuljetetaan työntöaisa kokoontaitettuna:

▶ Taita työntöaisa kokoon.

- Yhden henkilön on pidettävä molemmin käsin kiinni kuljetuskahvasta (1), ja toisen henkilön on pidettävä molemmin käsin kiinni työntöaisasta (3).

- Nosta ja kanna ruohonleikkuria toisen henkilön kanssa.

Ruohonleikkurin kuljettaminen ajoneuvossa

▶ Varmista ruohonleikkuri siten, ettei se pääse kaatumaan eikä muuten liikkumaan.

14 Säilytys

14.1 Ruohonleikkurin säilyttäminen

▶ Pysäytä moottori ja anna sen jäähtyä.

▶ Vedä sytytystulpan pistoke irti.

▶ Noudata ruohonleikkurin säilyttämisessä seuraavia ohjeita:

• Ruohonleikkurin on oltava lasten ulottumattomissa.
  – Ruohonleikkuri on puhdas ja kuiva.
  – Ruohonleikkuri ei voi kaatua.
• Ruohonleikkuri ei voi lähteä liikkeelle.

Jos aiot varastoida ruohonleikkuria yli 3 kuukautta:

▶ Aja polttoainesäiliö tyhjäksi.
- Puhdistuta polttoainesäiliö STIHLin ammat- tiliikkeessä.
- Vaihda moottoriöljy moottorin käyttöohjeen mukaisesti.
▶ Kierrä sytytystulppa ulos.

VAROITUS

■ Jos käynnistyskahvasta vedetään sytytystulpan pistoke irrotettuna, siitä voi lentää kipinöitä. Kipinät voivat aiheuttaa syttyvässä tai räjähdysalttiissa ympäristössä tulipalon tai räjähdyksen. Henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja taikka saattaa syntyä esinevahinkoja.

- Pidä sytytystulpan pistoke syttymisvaaran takia etäällä sytytystulpan reiästä.

• Nykäise useita kertoja käynnistyskahvasta.
• Kierrä sytytystulppa paikalleen ja kiristä.

15 Puhdistaminen

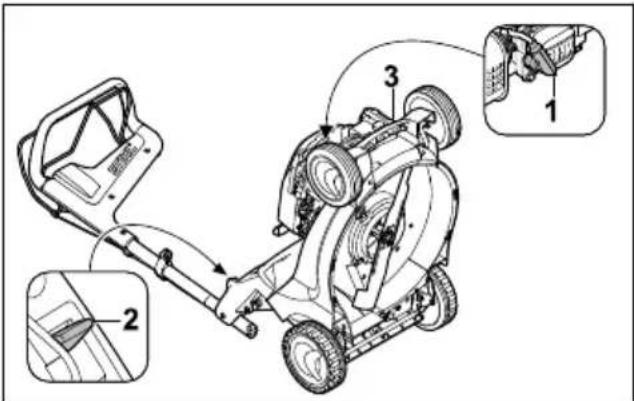

15.1 Ruohonleikkurin nostaminen pystyyn

▶ Aja polttoainesäiliö tyhjäksi. Moottori sammuu.
▶ Aseta ruohonleikkuri tasaiselle alustalle.
- Irrota ruohonkeruusäiliö.
▶ Säädä leikkuukorkeus korkeimpaan asentoon, 11.2.
- Säädä työntöaisa matalimpaan asentoon, 8.2.

▶ Vedä sytytystulpan pistoke (1) irti.
▶ Paina vipua (2) vasemmalla kädellä alas ja pidä siinä.
- Pidä oikealla kädellä kiinni ruohonleikkurin kuljetuskahvasta (3) ja nosta ruohonleikkuri taakse pystyyn.

15.2 Ruohonleikkurin puhdistaminen

▶ Pysäytä moottori.
▶ Anna ruohonleikkurin jäähtyä.
▶ Vedä sytytystulpan pistoke irti.
▶ Puhdista ruohonleikkuri kostealla liinalla.
▶ Puhdista ilmaraot sudilla.
▶ Nosta ruohonleikkuri pystyyn.
▶ Puhdista terä ja sen ympäristö puutikulla, pehmeällä harjalla tai kostealla liinalla.

16 Huoltaminen

16.1 Huoltovälit

Huoltovälit riippuvat ympäristö- ja työskentelyolo-suhteista. STIHL suosittelee seuraavia huoltovä-lejä:

Moottori

- Huolla moottori moottorin käyttöohjeen mukaisesti.

Ruohonleikkuri

- Huollata ruohonleikkuri vuosittain STIHLin ammattiliikkeessä.

16.2 Terän irrottaminen ja kiinnittä- minen

16.2.1 Terän irrottaminen

▶ Moottorin pysäyttäminen.
▶ Vedä sytytystulpan pistoke irti.
▶ Nosta ruohonleikkuri pystyyn.

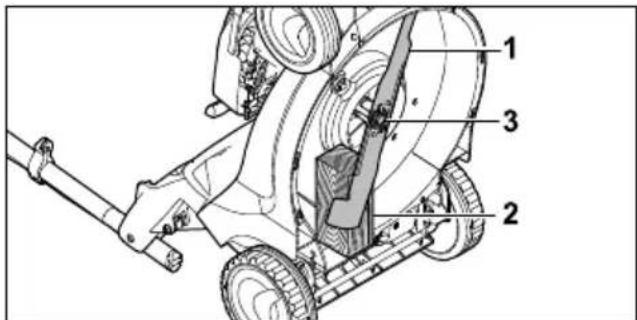

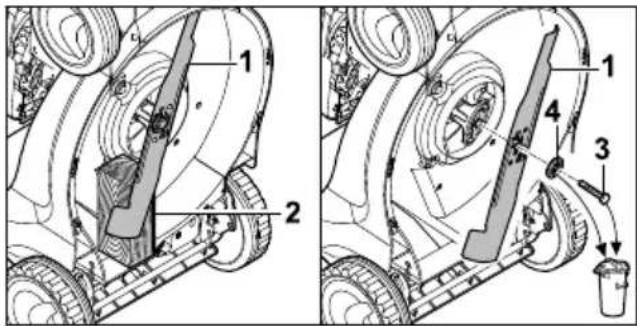

• Kiilaa terä (1) puupalikalla (2) paikoilleen.
• Kierrä ruuvi (3) auki ja poista se aluslevyn (4) kanssa.
  ▶ Poista terä (1).
• Hävitä ruuvi (3) ja aluslevy (4). Kiinnitä terä (1) uudella ruuvilla ja aluslevyllä.

16.2.2 Terän kiinnittäminen

▶ Pysäytä moottori.
▶ Vedä sytytystulpan pistoke irti.
▶ Nosta ruohonleikkuri pystyyn.

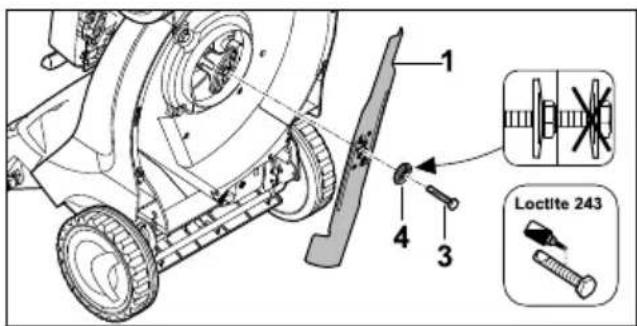

1 2 3 4 Loctite 243

• Aseta uusi aluslevy (4) uuden ruuvin (3) päälle.
  ▶ Levitä Loctite 243 -ruuvilukitetta ruuvin (3) kierteeseen.

▶ Aseta terä (1) siten, että vastinpinnan kohou-mat osuvat terän (1) aukkoihin.
- Kiinnitä ruuvi (3) yhdessä aluslevyn (4) kanssa.

• Kiilaa terä (1) puupalikalla (2) paikoilleen.
• Kiristä ruuvi (3) 65 Nm:n tiukkuuteen.

16.3 Terän teroittaminen ja tasapai- nottaminen

Terän oikeanlainen teroittaminen ja tasapainottaminen vaatii harjaantumista.

STIHL suosittelee teroituttamaan ja tasapainottamaan terän STIHLin ammattiliikkeessä.

! VAROITUS

■ Terän leikkuusärmät ovat terävät. Käyttäjälle voi aiheutua leikkuuvammoja.
- Käytä kestävästä materiaalista valmistettuja työkäsineitä.

▶ Pysäytä moottori.
▶ Vedä sytytystulpan pistoke irti.
▶ Nosta ruohonleikkuri pystyyn.
▶ Irrota terä.
▶ Teroita terä. Kiinnitä huomiota teroituskulmaan ja jäähdytä terää, 19.2.
Terä ei saa teroituksen aikana sinistyä.

▶ Kiinnitä terä.

- Jos jokin on epäselvää: Ota yhteyttä STIHLin ammattiliikkeeseen.

17 Korjaaminen

17.1 Ruohonleikkurin korjaaminen

Käyttäjä ei voi korjata ruohonleikkuria ja terää itse.

• Jos ruohonleikkuri tai terä on vahingoittunut, älä käytä niitä ja ota yhteyttä STIHLin ammattiliikkeeseen.
• Jos ohjekilvet ovat kuluneet epäselviksi tai vahingoittuneet, anna STIHLin ammattiliikkeen vaihtaa ne.

18 Häiriöiden poistaminen

18.1 Ruohonleikkurin toimintahäiriöiden poistaminen

Häiriö Syy Korjaus
Moottoria ei voi käynnis-tää.	Leikkuun kytkentäsankaa ei ole painettu.	► Käynnistä moottori tämän käyttöohjeen mukai-sesti.
Polttoainesäiliö on tyhjä. ► Tankkaa ruohonleikkuri.
Käynnistys on vaikeaa tai moottorin teho heikkenee.	Ruohonleikkurin runko on tuk- keutunut.	Puhdista ruohonleikkuri.
	Leikkuukorkeus on liian matala tai etenemisnopeus on liian suuri.	Säädä leikkuukorkeus sopivaksi tai leikkaa hitaam-min.
	Polttoainesäiliössä ja kaasutti-messa on vettä tai kaasutin on tukossa.	Tyhjennä polttoainesäiliö ja puhdista polttoaineputki ja kaasutin.
	Polttoainesäiliö on likainen. Ota yhteyttä STIHLin ammattiliikkeeseen.
	Ilmansuodatin on likainen. Ota yhteyttä STIHLin ammattiliikkeeseen.
	Sytytystulppa on nokeentunut. Puhdista tai vaihda sytytystulppa.
	Moottorissa on liian vähän öljyä.	Lisää tai vaihda moottoriöljy moottorin käyttöohjeen mukaan.
	Jäähdytsrivat ovat likaiset. Puhdista ruohonleikkuri.
Ruohonleik-kuri tärisee voimakkaasti.	Terä on vaurioitunut. Vaihda terä.
	Terää ei ole asennettu oikein. Kiinnitä terä.
Leikkuujälki ei ole siisti.	Terä on tylsä tai kulunut. Teroita tai vaihda terä.

19 Tekniset tiedot

19.1 Ruohonleikkuri STIHL RM 448.1 TC, RM 448.1 PC

Moottorityyppi:

- RM 448.1 TC: STIHL EVC 200 C

– RM 448.1 PC: STIHL EVC 300

Iskutilavuus:

- RM 448.1 TC: 139~cm^3

- RM 448.1 PC: 166~cm^3

Teho:

- RM 448.1 TC: 2,1 kW (2,8 hv) 2800 1/min

- RM 448.1 PC: 2,6 kW (3,5 hv) 2800 1/min

Kierrosluku:

- RM 448.1 TC: 2800 1/min

- RM 448.1 PC: 2800 1/min

Polttoainesäilion enimmäistilavuus:

- RM 448.1 TC: 900~cm^3 (0,9 l)

- RM 448.1 PC: 900~cm^3 (0,9 l)

20 Varaosat ja varusteet suomi

Paino:

- RM 448.1 TC: 28 kg

- RM 448.1 PC: 29 kg

Ruohonkeruusäiliön enimmäistilavuus:

- RM 448.1 TC: 55 I

- RM 448.1 PC: 55 I

Leikkuuleveys:

- RM 448.1 TC: 46 cm

- RM 448.1 PC: 46 cm

19.2 Terä

– Vähimmäispaksuus a: 2,0 mm

– Vähimmäisleveys b: 39 mm

– Teroituskulma c: 30°

19.3 Melu- ja tärinäarvot

RM 448.1 TC

Äänenpainetason K-arvo on 2 dB(A). Äänente-hotason K-arvo on 1,0 dB(A). Tärinäarvojen K-arvo on 1,90 m/s².

• Äänenpainetaso L _pA mitattu EN ISO 5395-2:n mukaan: 82 dB(A)
• Taattu äänentehotaso L _WAd mitattu 2000/14/EC / S.I. 2001/1701:n mukaan: 95 dB(A)
• Tärinäarvo a_hw mitattu EN 12096, EN 20643, EN ISO 5395-2 mukaan, työntöaisa: 3,80 m/s²

RM 448.1 PC

Äänenpainetason K-arvo on 2 dB(A). Äänente-hotason K-arvo on 1,1 dB(A). Tärinäarvojen K-arvo on 2,20 m/s².

• Äänenpainetaso L _pA mitattu EN ISO 5395-2:n mukaan: 83 dB(A)
• Taattu äänentehotaso L _WAd mitattu 2000/14/EC / S.I. 2001/1701:n mukaan: 96 dB(A)
• Tärinäarvo a_hw mitattu EN 12096, EN 20643, EN ISO 5395-2 mukaan, työntöaisa: 4,40 m/s²

Tietoja tärinää koskevan työnantajadirektiivin 2002/44/EC ja S.I. 2005/1093 vaatimusten täyttämisestä on osoitteessa www.stihl.com/vib.

19.4 REACH-asetus

REACH-asetuksella tarkoitetaan EY:n kemikaalien rekisteröintiä, arviointia ja lupamenettelyjä koskevaa asetusta.

Lisätietoja REACH-asetuksen vaatimusten täyttämisestä on saatavissa osoitteesta www.stihl.com/reach.

20 Varaosat ja varusteet

20.1 Varaosat ja varusteet

STIHL Alkuperäiset STIHL-varaosat ja alkuperäiset STIHL-varusteet tunnistaa näistä merkeistä.

STIHL suosittelee käyttämään ainoastaan alkuperäisiä STIHL-varaosia ja alkuperäisiä STIHL-varusteita.

STIHL ei voi arvioida muiden valmistajien varaosia ja lisävarusteita luotettavuuden, turvallisuuden ja sopivuuden suhteen jatkuvasta markkinoiden tarkkailusta huolimatta, eikä STIHL ei voi taata niiden käyttöä.

Alkuperäisiä STIHL-varaosia ja alkuperäisiä STIHL-varusteita on saatavissa STIHL-erikoislikkeestä.

20.2 Tärkeitä varaosia

– Terä: 6358 702 0100
- Teräruuvi: 9008 319 9028
– Aluslevy: 0000 702 6600

21 Hävittäminen

21.1 Ruohonleikkurin hävittäminen

Tietoja hävittämisestä saa paikallisilta viranomaisilta tai STIHL-jälleenmyyjältä.

Virheellinen hävittäminen voi olla haitallista terveydelle ja saastuttaa ympäristöä.

Toimita STIHL-tuotteet ja pakkaukset sopivaan keräyspisteeseen kierrätystä varten pai-kallisten määräysten mukaisesti.
- Älä hävitä talousjätteen mukana.

22 EU-vaatimustenmukai-suusvakuutus

22.1 Ruohonleikkuri STIHL RM 448.1 TC, RM 448.1 PC

STIHL Tirol GmbH

vakuuttaa yksinomaisena vastuullisena, että kone

– Rakenne: Ruohonleikkuri
- Tuotemerkki: STIHL
– Tyyppi: RM 448.1 TC, RM 448.1 PC
– Leikkuuleveys: 46 cm
– Sarjatunnus: 6358

täyttää direktiivien 2000/14/EC, 2006/42/EC, 2014/30/EU ja 2011/65/EU asianmukaiset säänökset, ja se on kehitetty ja valmistettu seuraavien valmistuspäivänä voimassa olevien normiversioiden mukaan: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.

Ilmoitettu laitos:

TÜV Rheinland LGA Products GmbH

Tillystraße 2

90431 Nürnberg, Saksa

Mitatun ja taatun äänentehotason mittaamisessa on noudatettu direktiivin 2000/14/EC liitettä VIII.

Mitattu äänentehotaso:

- RM 448.1 TC: 94,4 dB(A)

- RM 448.1 PC: 95,3 dB(A)

Taattu äänentehotaso:

- RM 448.1 TC: 95 dB(A)

- RM 448.1 PC: 96 dB(A)

Teknisiä asiakirjoja säilytetään STIHL Tirol GmbH:ssä.

Valmistusvuosi ja sarjanumero on merkitty ruohonleikkuriin.

Langkampfen, 29.06.2021

STIHL Tirol GmbH

psta M. Thicu

Matthias Fleischer, tutkimus- ja tuotekehitysjoh-taja

psta finnemann pm

Sven Zimmermann, laatujohtaja

23 UKCA-vaatimustenmukai-suusvakuutus

23.1 Ruohonleikkuri STIHL RM 448.1 TC

STIHL Tirol GmbH

vakuuttaa yksinomaisena vastuullisena, että kone

– Rakenne: Ruohonleikkuri

- Tuotemerkki: STIHL

- Tyyppi: RM 448.1 TC

126 0478-111-9952-B

– Leikkuuleveys: 46 cm

– Sarjatunnus: 6358

täyttää Ison-Britannian Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 ja The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 -säädösten asianmukaiset säännökset, ja se on kehitetty ja valmistettu seuraavien valmistuspäivänä voimassa olevien normiversioiden mukaan: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.

Ilmoitettu laitos:

TUV Rheinland UK LTD

1011 Stratford Road

Solihull, B90 4BN

Mitatun ja taatun äänentehotason mittaamisessa on noudatettu Ison-Britannian Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 11 -säädöstä.

- Mitattu äänentehotaso: 94,4 dB(A)

– Taattu äänentehotaso: 95 dB(A)

Teknisiä asiakirjoja säilytetään STIHL Tirol GmbH:ssä.

Valmistusvuosi ja sarjanumero on merkitty ruohonleikkuriin.

Langkampfen, 02.11.2021

STIHL Tirol GmbH

psta M. Thicla

Matthias Fleischer, tutkimus- ja tuotekehitysjoh-taja

psta finmenvicum pm

Sven Zimmermann, laatujohtaja

Indice

1 Premessa....127

▶ Neizlaistiet degvielu.

Niitmise ja veoajami lülitushoob
