| Produkta veids | Zāles pļāvējs |
| Zīmols | Stihl |
| Modelis | RM 2 RC |
| Dzinējs | KOHLER HD675, 4-taktu |
| Darba tilpums | 149 cm³ |
| Jauda | 2,2 kW (3,0 ZS) pie 2800 apgr./min |
| Nominālais apgriezienu skaits | 2800 apgr./min |
| Pļaušanas platums | 46 cm |
| Pļaušanas augstums | 4 pozīcijas: 30, 50, 70, 85 mm (atsevišķa regulēšana priekšā/aizmugurē) |
| Degvielas tvertnes tilpums | 1,4 L |
| Svars | 27 kg |
| Motoreļļas tips | SAE 30 vai 10W-30 eļļa (daudzums: skatīt dzinēja instrukciju) |
| Funkcijas | Mulčēšana, manuāla iedarbināšana ar drošības loku |
| Drošība | Dzinēja apturēšana 3 sekundēs pēc loka atlaišanas, aizsardzība pret izmešanu |
| Apkope un tīrīšana | Tīrīšana pēc katras lietošanas, motoreļļas maiņa, asmens un sveces nomaiņa |
| Rezerves daļas un remontējamība | Asmens (ref. 6357 702 0102), stiprinājuma skrūve, svece, gaisa filtrs |
| Vispārīga informācija | Lietošanas instrukcija 364 lappuses, ražotāja garantija |
Bieži uzdotie jautājumi - RM 2 RC STIHL
Lietotāju jautājumi par RM 2 RC STIHL
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Zāles pļāvējs PDF formātā bez maksas! Atrodiet savu rokasgrāmatu RM 2 RC - STIHL un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. RM 2 RC zīmola STIHL.
LIETOŠANAS INSTRUKCIJA RM 2 RC STIHL

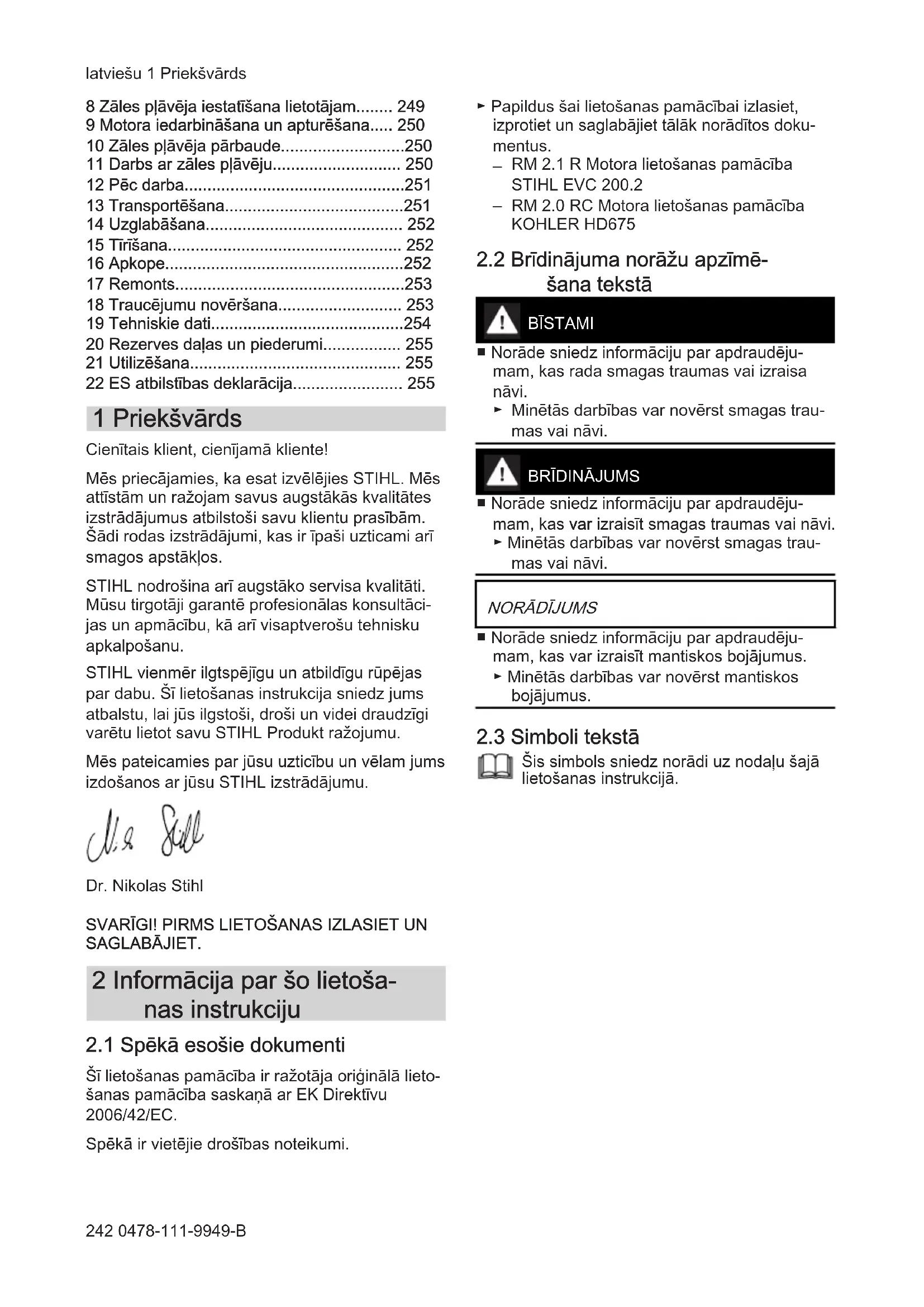

1 Priekšvārds.... 242
4 Drošības norādījumi.... 243
5 Zāles plāvēja sagatavošana darbam..... 248
6 Motorellas iepildišana.... 248
7 Zāles plāvēja degvielas tvertnes uzpilde 249
8 Zāles plāvēja iestatīšana lietotājam...... 249

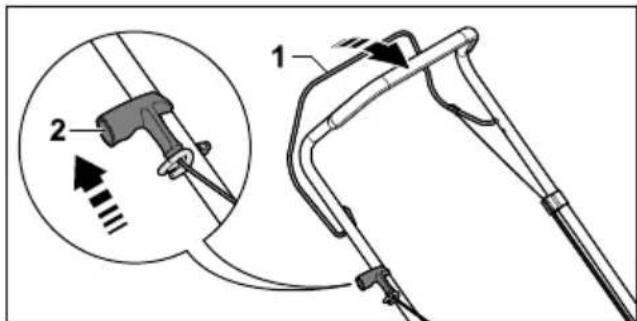

9 Motora iedarbināšana un apturēšana..... 250
10 Zāles pļāvēja pārbaude....250

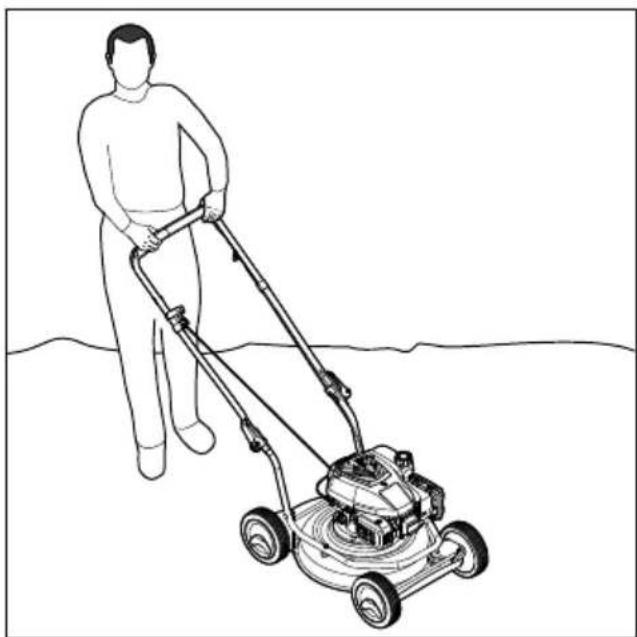

11 Darbs ar zāles plāvēju.... 250
12 Pēc darba....251

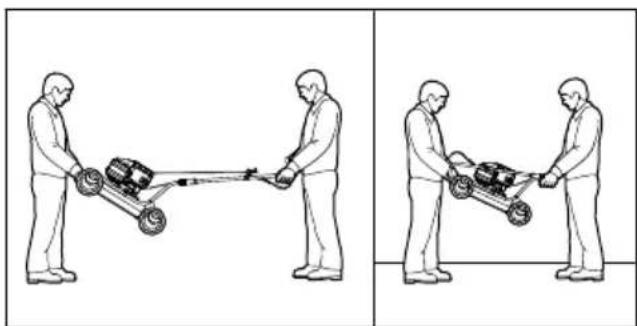

13 Transportēšana....251
14 Uzglabāšana.... 252
15 Tirišana.... 252
16 Apkope....252
17 Remonts....253
18 Traucējumu novēršana.... 253
19 Tehniskie dati....254
20 Rezerves da las un piederumi.... 255
21 Utilizēšana.... 255
22 ES atbilstības deklarācija.... 255
1 Priekšvārds
Cienītais klient, cienījamā kliente!
Mēs priecājamies, ka esat izvēlējies STIHL. Mēs attīstām un ražojam savus augstākās kvalitātes izstrādājumus atbilstoši savu klientu prasībām. Šādi rodas izstrādājumi, kas ir īpaši uzticami arī smagos apstāklos.
STIHL nodrošina ari augstāko servisa kvalitāti. Mūsu tirgotāji garantē profesionālas konsultācijas un apmācību, kā arī visaptverošu tehnisku apkalpošanu.
STIHL vienmēr ilgtspējīgu un atbildīgu rūpējas par dabu. Šī lietošanas instrukcija sniedz jums atbalstu, lai jūs ilgstoši, droši un videi draudzīgi varētu lietot savu STIHL Produkt ražojumu.
Mēs pateicamies par jūsu uzticību un vēlam jums izdošanos ar jūsu STIHL izstrādājumu.
Dr. Nikolas Stihl
SVARĪGI! PIRMS LIETOŠANAS IZLASIET UN SAGLABĀJIET.
2 Informācija par šo lietošanas instrukciju
2.1 Spēkā esošie dokumenti
Šī lietošanas pamācība ir ražotāja oriğinālā lietošanas pamācība saskaņā ar EK Direktīvu 2006/42/EC.
Spēkā ir vietējie drošības noteikumi.
▶ Papildus šai lietošanas pamācībai izlasiet, izprotiet un saglabājiet tālāk norādītos dokumentus.
- RM 2.1 R Motora lietošanas pamācība STIHL EVC 200.2
- RM 2.0 RC Motora lietošanas pamācība KOHLER HD675
2.2 Brīdinājuma norāžu apzīmēšana tekstā
BĪSTAMI
■ Norāde sniedz informāciju par apdraudēju-mam, kas rada smagas traumas vai izraisa nāvi.
- Minētās darbības var novērst smagas traumas vai nāvi.
BRĪDINĀJUMS
■ Norāde sniedz informāciju par apdraudēju-mam, kas var izraisīt smagas traumas vai nāvi.
- Minētās darbības var novērst smagas traumas vai nāvi.
NORĀDĪJUMS
■ Norāde sniedz informāciju par apdraudēju-mam, kas var izraisīt mantiskos bojājumus.
- Minētās darbības var novērst mantiskos bojājumus.
2.3 Simboli tekstā
Šis simbols sniedz norādi uz nodaļu šajā lietošanas instrukcijā.
3 Pārskats

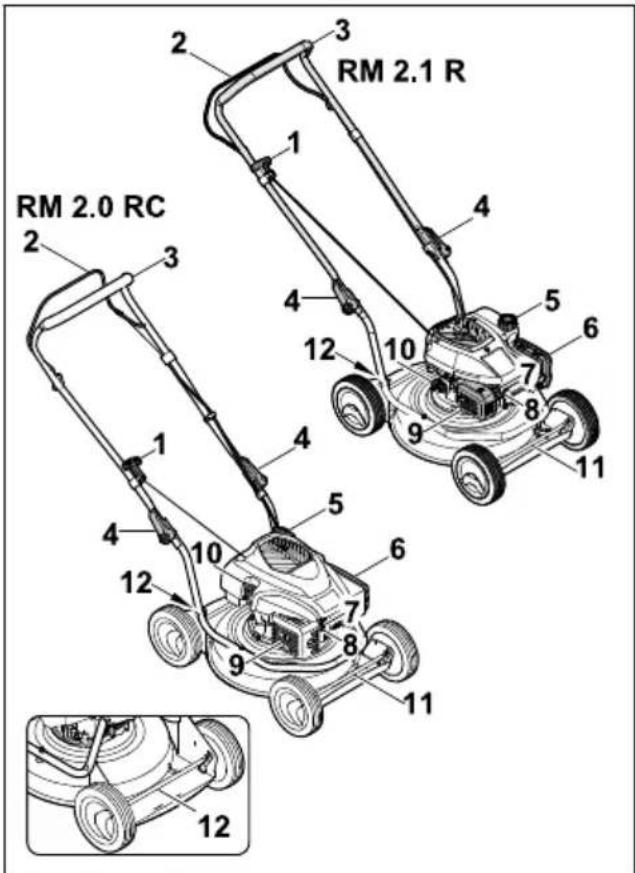

3.1 Zāles plāvējs
Ar startera rokturi iedarbina motoru.
2 Pļaušanas režīma pārslēgšanas svira
Plaušanas režima pārslēgšanas sviru izmanto motora iedarbināšanai un izslēgšanai.

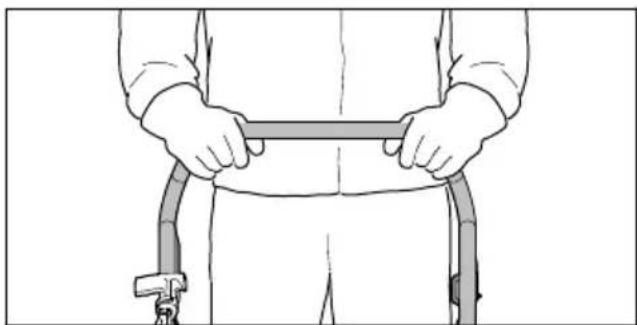

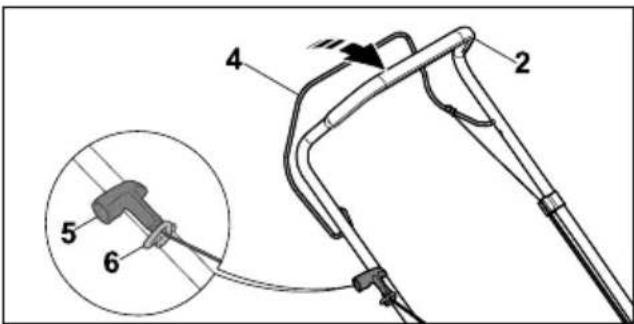

3 Vadības rokturis
Vadības rokturi izmanto zāles plāvēja apturēšanai, vadīšanai un transportēšanai.
4 Ätrais fiksators
Ar ātro fiksatoru vadības rokturis tiek nostiprināts pie zāles plāvēja.
5 Degvielas tvertnes vāciņš
Degvielas tvertnes vāciņš noslēdz benzīna iepildīšanas atveri.
6 Filtra vāciņš
Filtra vāciņš nosedz gaisa filtru.
7 Aizdedzes svece
Aizdedzes svece aizdedzina gaisa-degvielas maisijumu motorā.
8 Aizdedzes atslēgas kontaktspraudnis
Aizdedzes atslēgas kontaktspraudnis savieno aizdedzes līniju ar aizdedzes sveci.
9 Trokšna slāpētājs
Trokšna slāpētājs samazina zāles plāvēja trokšna emisiju.

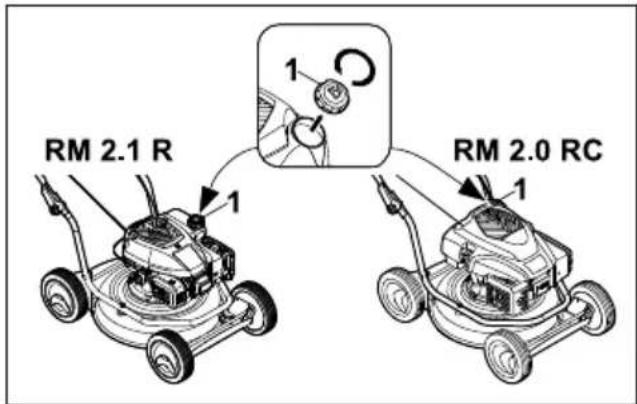

10 Motorellas tvertnes vāciņš
Motorellas tvertnes vāciņš noslēdz motorellas iepildīšanas atveri.

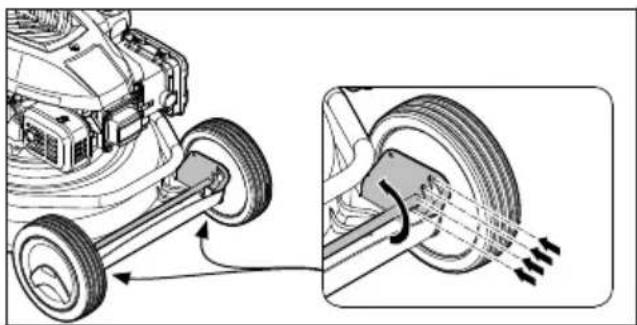

11 Plaušanas augstuma regulēšana priekšpusē
Plaušanas augstuma regulēšana paredzēta, lai iestatītu plaušanas augstumu.

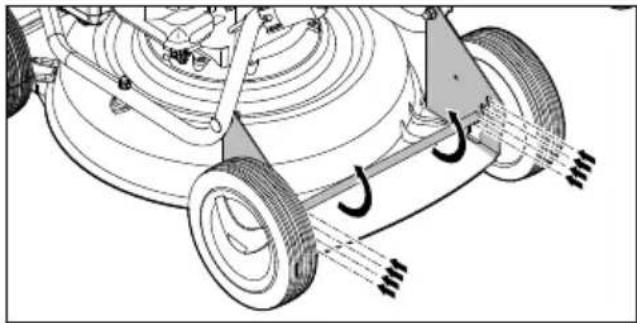

12 Pļaušanas augstuma regulēšana aizmugurē
Plaušanas augstuma regulēšana paredzēta, lai iestatītu plaušanas augstumu.
3.2 Simboli
Simboliem uz zāles plāvēja ir tālāk norādītā nozīme.
Garantētais trokšņu jaudas līmenis saskaņā ar Direktīvu 2000/14/EC izteikts dB(A), lai varētu salīdzināt produktu trokšņu emisiju.
Šis simbols apzīmē degvielas tvertnes vāciņu.
Šis simbols apzīmē motorellas tvertnes noslēgu.
4 Drošības norādījumi
4.1 Brīdinājuma simboli
Brīdinājuma simboliem uz zāles plāvēja ir tālāk minētā nozīme.
levērojiet drošības norādījumus un ar tiem saistītos pasākumus.
Izlasiet, izprotiet un saglabājiet lietošanas pamācību.
levērojiet drošības norādījumus par gaisā izsviestiem priekšmetiem un atbilstošos drošības pasākumus.
Neskarieties pie rotējoša naža.
Transportēšanas, glabāšanas, apkopes vai remonta laikā izņemiet aizdedzes atslēgas kontaktspraudni.
levērojiet drošu attālumu.
4.2 Paredzētais lietojums
Zāles plāvējs STIHL RM 2.1 R vai RM 2.0 RC ir paredzēts zāles plaušanai.
▲ BRĪDINĀJUMS
■ Ja zāles plāvēju izmanto neatbilstoši paredzē-tajam mērķim, var rasties smagas vai nāvējo-šas traumas un materiāli zaudējumi.
- Izmantojiet zâles plāvēju tā, kā aprakstīts šajā lietošanas pamācībā un motora lietošanas pamācībā.
4.3 Prasības lietotājam
▲ BRĪDINĀJUMS
■ Lietotāji, kas nav apmācīti, nevar atpazīt un novērtēt zāles plāvēja radīto apdraudējumu. Lietotājam vai citām personām var rasties smagi vai nāvējoši savainojumi.
- Izlasiet, izprotiet un saglabājiet lietošanas pamācību.
- Ja zāles plāvējs tiek nodots citai personali: nododiet līdzi zāles plāvēja un motora lietošanas pamācību.
▶ Gādājiet, lai lietotājs ievērotu tālāk minētās prasības.
– Lietotājs ir atpūties.
- Lietotājam ir pietiekamas fiziskās, maņu un garīgās spējas lietot zāles plāvēju un strādāt ar to. Ja lietotāja fiziskās, uztve-res vai garīgās spējas ir ierobežotas, lietotājs drīkst strādāt tikai atbildīgās per-sonas uzraudzībā vai saskaņā ar tās norādījumiem.
- Lietotājs var atpazīt un novērtēt zāles plāvēja radīto apdraudējumu.
– Lietotājs apzinās, ka atbild par negadījumiem un bojājumiem.
- Lietotājs ir pilngadīgs vai atbilstoši valsts noteikumiem tiek profesionāli apmācīts instruktora uzraudzībā.
– STIHL specializētais izplatītājs vai speciālists ir apmācījis lietotāju pirms zāles plāvēja ekspluatācijas.
– Lietotāja rīcību neietekmē alkohols, medikamenti vai narkotiskas vielas.
▶ Ja rodas neskaidrības: sazinieties ar STIHL specializēto izplatītāju.
4.4 Apgērbs un aprīkojums
▲ BRĪDINĀJUMS
- Darba laikā priekšmeti var tikt izmesti augšup ar lielu ātrumu. Lietotājs var savainoties.
▶ Nēsājiet garas izturīga materiāla bikses.
■ Darba laikā rodas troksnis. Troksnis var kaitēt dzirdei.
▶ Lietojiet dzirdes aizsargus.
- Darba laikā var tikt sacelti putekļi. leelpotās putekļu daļiņas var būt kaitīgas veselībai un izraisīt alerģiskas reakcijas.
- Ja tiek sacelti putekļi: nēsājiet putekļu aiz-sargmasku.
■ Nepiemērots apgērbs var aizkerties aiz kokiem, zariem un zāles plāvēja. Lietotāji, kuriem nav piemērota apgērba, var gūt savainojumus.
▶ Nēsājiet piegułošu apgērbu.
▶ Nonemiet šalles un rotaslietas.
■ Tīrīšanas, apkopes vai transportēšanas laikā lietotājs var saskarties ar nazi. Lietotājs var savainoties.
▶ Valkājiet izturīga materiāla darba cimdus.
▶ Nēsājiet stingrus, slēgtus apavus ar neslī-došām zolēm.
■ Ja lietotājam ir nepiemēroti apavi, pastāv paslīdēšanas risks. Lietotājs var savainoties.
■ Naža asināšanas laikā var izmest materiāla daļinas. Lietotājs var savainoties.
▶ Nēsājiet cieši piegułošas aizsargbrilles. Tirdzniecībā ir pieejamas piemērotas aizsargbrilles, kas atbilst standartam EN 166 vai valsts noteikumiem un ir atbilstoši markētas.
- Valkājiet izturīga materiāla darba cimdus.
4.5 Darba zona un apkārtējā vide
▲ BRĪDINĀJUMS
■ Nepiederošas personas, bērni un dzīvnieki var nepazīt un nespēt pienācīgi novērtēt zāles plāvēja un augšup izmesto priekšmetu radīto apdraudējumu. Nepiederošas personas, bērni un dzīvnieki var smagi savainoties vai zaudēt dzīvību, kā arī var rasties materiāli zaudējumi.
▶ Neļaujiet nepiederošām personām, bērniem un dzīvniekiem uzturēties darba zonā.
▶ levērojiet attālumu līdz priekšmetiem.
▶ Neatstājiet zāles plāvēju bez uzraudzības.
▶ Gādājiet, lai bērni nevarētu rotaļāties ar zāles pļāvēju.
■ Motora darbības laikā no trokšņa slāpētāja izplūst karstas izplūdes gāzes. Karstas izplū-
4 Drošības norādījumi latviešu
des gāzes var aizdedzināt viegli uzliesmojošus priekšmetus un izraisīt ugunsgrēku.
▶ Raugiet, lai izplūdes gāzu plūsma būtu virzīta tālu no viegli degošiem materiāliem.
4.6 Drošs stāvoklis
4.6.1 Zāles plāvējs
Zāles plāvējs ir ekspluatācijai drošā stāvokī, ja ir izpildīti tālāk minētie nosacījumi.
– Zāles plāvējs nav bojāts.
– No zāles plāvēja netek benzīns.
– Degvielas tvertnes vāciņš ir noslēgts.
- No zāles plāvēja netek motorella.
- Motorellas tvertnes vāciņš ir noslēgts.
– Zāles plāvējs ir tīrs.
- Vadības elementi darbojas, un tie nav pārveidoti.
– Nazis ir pareizi uzstādīts.
– Uzstādīti originālie, šim zāles plāvējam pare-dzētie STIHL piederumi.
- Piederumi ir piestiprināti pareizi.
- Ar atsperi noslogotie mehānismi nav bojāti un darbojas.
- Atlaidiet plaušanas režima pārslēgsviru, motors apstājas.
▲ BRĪDINĀJUMS
■ la stāvoklis nay ekspluatācijai drošs, detalas
va stavekis hav seplautdajar dros, dotaja var nedarboties pareizi, drošības aprīkojums var nedarboties, un var izplūst degviela. Personas var gūt smagas vai nāvējošas traumas.
- Strādājiet tikai ar nebojātu zāles plāvēju.
▶ Ja no zāles plāvēja tek benzīns: Nestrādājiet ar zāles plāvēju un sazinieties ar STIHL specializēto izplatītāju.
- Aizveriet degvielas tvertnes vāciņu.
▶ Ja no zāles plāvēja tek motorella: Nestrādājiet ar zāles plāvēju un sazinieties ar STIHL specializēto izplatītāju.
▶ Aizveriet motorellas tvertnes vāciņu.
- Ja zāles plāvējs ir netīrs: Notīriet zāles plāvēju.
▶ Neveiciet manipulācijas ar zāles plāvēju un tā drošības sistēmām.
▶ Īpaši ir aizliegtas jebkādas izmaiņas zāles plāvējā, kas palielina tās jaudu vai iekšdedzes motora apgriezienu skaitu.
- Ja vadības elementi nedarbojas: nestrādā-jiet ar zāles plāvēju.
- Ar atsperēm noslogoti mehānismi var atbrī-vot uzkrāto energiju.
- Šim zāles plāvējam uzstādiet tikai oriģinālos STIHL piederumus.

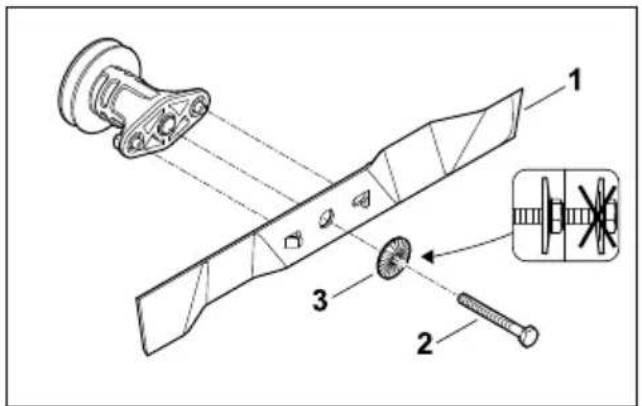

▶ Uzstādiet nazi tā, kā aprakstīts šajā lietošanas pamācībā.
▶ Uzstādiet piederumus tā, kā aprakstīts šajā vai piederuma lietošanas pamācībā.
▶ Neievietojiet zāles plāvēja atverēs priekš-metus.
- Nomainiet nolietotas vai bojātas norādījumu plāksnītes.
▶ Ja rodas neskaidrības: sazinieties ar STIHL specializēto izplatītāju.

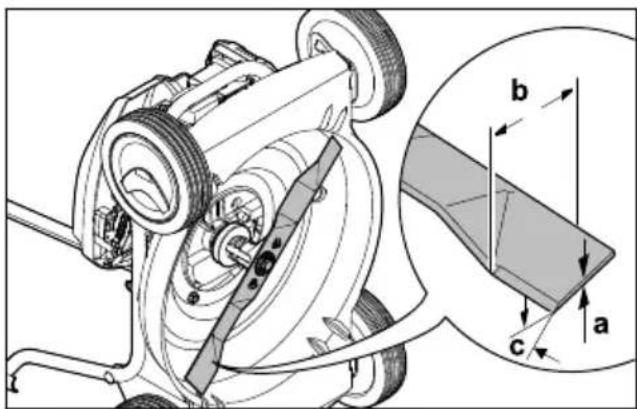

4.6.2 Nazis
Nazis ir ekspluatācijai drošā stāvoklī, ja ir izpildīti tālāk minētie nosacījumi.
– Nazis un tā sastāvdaļas nav bojātas.
– Nazis nav deformēts.
– Nazis ir pareizi uzstādīts.
– Nazis ir pareizi uzasināts.
– Nazim nav atskabargu.
– Nazis ir pareizi līdzsvarots.
– Nav pārsniegtas naža minimālā biezuma un platuma vērtības, 19.2.
– Ir ievērots asināšanas lenkis, 19.2.
▲ BRĪDINĀJUMS
■ Ja nav nodrošināts ekspluatācijai drošs stāvoklis, naža daļas var atvienoties un tikt izsviestas. Personas var smagi savainoties.
- Strādājiet tikai tad, ja nazis un tā sastāvda-
las nav bojātas.

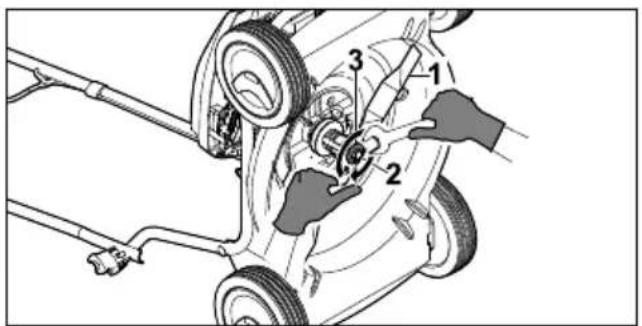

▶ Pareizi ievietojiet nazi.

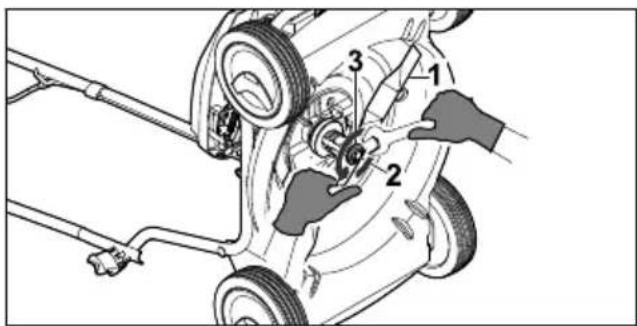

▶ Pareizi uzasiniet nazi. - Ja naža biezums un platums ir mazāks par minimālo vērtību: nomainiet nazi.
▶ Lieciet STIHL specializētajam izplatītājam līdzsvarot nazi. - Ja rodas neskaidrības: sazinieties ar STIHL specializēto izplatītāju.
4.7 Degviela un degvielas uzpildišana
▲ BRĪDINĀJUMS
- Šim zāles plāvējām paredzētā degviela ir benzīns. Benzīns ir ārkārtīgi ugunsnedrošs. Ja benzīns nonāk saskarē ar atklātu liesmu vai karstiem priekšmetiem, benzīns var izraisīt ugunsgrēkus vai eksplozijas. Var rasties smagi vai nāvējoši savainojumi un materiāli zaudējumi.
▶ Sargiet benzīnu no karstuma un uguns.
▶ Neizlaistiet benzīnu.
▶ Ja benzīns ir izliets: saslaukiet benzīnu ar drānu un motoru mēginiet iedarbināt tikai pēc tam, kad visas zāles plāvēja daļas ir sausas.
▶ Nesmēkējiet.
- Neuzpildiet benzīnu atklātas liesmas tuvumā.
- Pirms degvielas uzpildīšanas izslēdziet motoru un ľaujiet tam atdzist.
- Ja degvielas tvertni nepieciešams iztukšot: dariet to ārpus telpām.
▶ ledarbiniet motoru vismaz 3 m attālumā no degvielas uzpildes vietas.
▶ Nekad neuzglabājiet zāles plāvēju telpās, ja tā degvielas tvertnē ir benzīns.
■ leelpojot benzīna tvaikus, cilvēki var saindēties.
▶ Neieelpojiet benzīna tvaikus.
- Degvielas uzpildi veiciet tikai vietā ar labu ventilāciju.
- Darba laikā zāles plāvējs sakarst. Benzīns izplešas, un degvielas tvertnē vai veidoties pārspiediens. Atverot degvielas tvertnes vāciņu, benzīns var izšļakstīties. Izšļakstītais benzīns var aizdegties. Lietotājs var gūt smagus savainojumus.
- Vispirms laujiet zāles plāvējam atdzist, un tikai pēc tam atveriet degvielas tvertnes vāciņu.
■ Apgērbs, kas nonācis saskarē ar benzīnu, var vieglāk aizdegties. Var rasties smagi vai nāvē-joši savainojumi un materiāli zaudējumi.
▶ Gadījumā ja apgērbs nonāk saskarē ar ben-zīnu: nomainiet apgērbu.
■ Benzīns var apdraudēt apkārtējo vidi.
▶ Neizlaistiet degvielu.
▶ Utilizējiet benzīnu atbilstoši noteikumiem un videi nekaitīgā veidā.
■ Ja benzīns saskaras ar ādu vai iekļūst acīs, var rasties ādas vai acu kairinājums.
- Izvairieties no saskares ar benzīnu.
- Ja škidrums saskāries ar ādu: nomazgājiet attiecīgās vietas ar lielu ūdens daudzumu un ziepēm.
▶ Ja škidrums iekluvis acis: vismaz 15 minūtes skalojiet acis ar lielu ūdens daudzumu un griezieties pie ārsta.
■ Zāles plāvēja aizdedzes iekārta veido dzirksteles. Dzirksteles vai izklūt ārpusē un viegli uzliesmojošā vai sprādzienbīstamā vidē var izraisīt aizdegšanos un sprādzienus. Var rasties smagi vai nāvējoši savainojumi un materiāli zaudējumi.
- Izmantojiet aizdedzes sveces, kas aprakstī-tas motora lietošanas pamācībā.
- leskrūvējiet aizdedzes sveci un cieši pievelciet.
▶ Stingri uzspraudiet aizdedzes atslēgas kontaktspraudni.
■ Ja zāles plāvējs tiek uzpildīts ar benzīnu, kas motoram ir nepiemērots, ir iespējami zāles plāvēja bojājumi.
- Izmantojiet svaigu zīmola benzīnu, kas nesatur svinu.
▶ levērojiet norādījumus motora lietošanas pamācībā.
4.8 Darbs
▲ BRĪDINĀJUMS
■ Ja lietotājs neiedarbina motoru pareizi, lietotājs var zaudēt kontroli pār zāles plāvēju. Lietotājs var gūt smagas traumas.
▶ ledarbiniet motoru tā, kā aprakstīts šajā lietošanas pamācībā.
■ Noteiktās situācijās lietotājs vairs nevar koncentrēti strādāt. Lietotājs var paklupt, nokrist un gūt smagas traumas.
- Strādājiet mierīgi un uzmanīgi.
▶ Plaujiet tikai labas redzamības laikā. Nestrādājiet ar zāles plāvēju, ja apgaismo- jums un redzamība ir slikta.
- Ar zāles plāvēju drīkst strādāt tikai viena persona.
▶ Uzmanieties no škēršliem.
▶ Nesagāziet zāles plāvēju.
- Darba laikā stāviet uz zemes un saglabājiet līdzsvaru.
- Ja rodas noguruma pazīmes: atpūtieties no darba.
▶ Ja tiek plauta nogāze: plaujiet škērsām.
▶ Nestrādājiet nogāzēs, kuru slīpums pārsniedz 25° (46,6 %).
Zāles plāvēju izmantojiet ar īpašu piesardzību, strādājot nogāžu, pauguraina apvidus, grāvju, izgāztuvju un ūdenstilpņu tuvumā.
- Saplānojiet darbu tā, lai nebūtu ilglaicīga smaga slodze.
■ Kad motors darbojas, veidojas izplūdes gāzes. leelpojot izplūdes gāzes, cilvēki var saindēties.
▶ Neieelpojiet izplūdes gāzes.
▶ Ar zāles pļāvēju strādājiet tikai vietā ar labu ventilāciju.
▶ Ja jūtat nelabumu, galvassāpes, redzes traucējumus, dzirdes traucējumus vai reiboni: beidziet strādāt un sazinieties ar ārstu.
■ Ja lietotājam ir dzirdes aizsardzības ierīces un motors darbojas, lietotājs trokšņus var sadzirdēt un izvērtēt tikai ierobežotā apjomā.
- Strādājiet mierīgi un uzmanīgi.
■ Zāles plāvējs ir aprīkots ar motora apstādināšanas ierīci.
4 Drošības norādījumi latviešu
- Motors un nazis tiek apturēts 3 sekunžu laikā pēc plaušanas režīma sviras atlaišanas.
■ Rotējošais nazis var savainot lietotāju. Lietotājs var gūt smagas traumas.
- Izņemiet aizdedzes atslēgas kontakt-spraudni.
▶ Neskarieties pie rotējoša naža.
▶ Ja kāds priekšmets blokē nazi: Apturiet motoru. Tikai pēc tam izņemiet priekšmetu.
■ Ja darba laikā novērojat izmainas zāles plāvēja darbībā vai neparastas darbības, iespējams, zāles plāvējs nav ekspluatācijai drošā stāvoklī. Personas var gūt nopietnas traumas, un var tikt nodarīti materiāli zaudējumi.
- Pārtrauciet darbu un sazinieties ar STIHL specializēto izplatītāju.
■ Darba laikā zāles plāvējs var radīt vibrāciju.
▶ Uzvelciet darba cimdus.
▶ levērojiet pārtraukumus.
- Ja novērojat asinsrites traucējumu simptomus: vērsieties pie ārsta.
■ Apskatiet plaujamo platību virsmu un ņemiet vērā šķēršļus. Ja darba laikā nazis saskaras ar svešķernenì, to vai tā daļas ar lielu ātrumu var izmest augšup. Personas var gūt nopietnas traumas un var tikt nodarīti materiāli zau-dējumi.
- Novāciet no darba zonas svešķermeņus, piemēram, akmeņus, zarus, stieples, rotallietas. Atzīmējiet slēptus priekšmetus, ko nav iespējams novākt.
- Atlaižot plaušanas režima pārslēgšanas sviru, nazis īsu brīdi turpina griezties. Personas var gūt smagas traumas.
▶ Nogaidiet, līdz nazis pārstāj griezties.
■ Ja rotējošs nazis saskaras ar cietu priekš-metu, var rasties dzirksteles. Viegli uzliesmo- jošā vidē dzirksteles var izraisīt aizdegšanos. Var rasties smagas vai nāvējošas traumas un materiāli zaudējumi.
▶ Nestrādājiet viegli uzliesmojošā vidē.
■ Ja zāles plāvējs tiek novietots uz slīpām virsmām, tas var noripot lejā. Personas var gūt nopietnas traumas un var tikt nodarīti materiāli zaudējumi.
- Atlaidiet zāles plāvēju tikai tad, kad tas stāv uz līdzenas virsmas un nevar pa to noripot.
■ Ja pie vadības roktura ir piestiprināti priekšmeti, papildu svara dēl zāles plāvējs var
apgāzties. Personas var gūt nopietnas traumas un var tikt nodarīti materiāli zaudējumi.
▶ Nekādā gadījumā nepiestipriniet priekšmetus pie vadības roktura.
⚠ BĪSTAMI
■ Ja strādājat vidē, kurā ir strāvu vadoši vadi, nazis var ar tiem saskarties un radīt bojāju-mus. Lietotājam var rasties smagas vai nāvē-jošas traumas.
▶ Nestrādājiet vidē, kurā ir strāvu vadoši vadi.
■ Strādājot negaisa laikā, lietotājam var iespert zibens. Lietotājam var rasties smagas vai nāvējošas traumas.
▶ Negaisa laikā: nestrādājiet.
■ Strādājot lietus laikā, lietotājs var paslīdēt. Lietotājam var rasties smagas vai nāvējošas traumas.
▶ Lietus laikā: nestrādājiet.
4.9 Transportēšana
▲ BRĪDINĀJUMS
■ Transportēšanas laikā zāles plāvējs var apgāzties vai izkustēties. Personas var gūt nopietnas traumas un var tikt nodarīti materiāli zaudējumi.
▶ Apturiet motoru.
▶ Nogaidiet, līdz nazis pārstāj griezties.
- Izņemiet aizdedzes atslēgas kontakt-spraudni.
▶ Nostipriniet zāles plāvēju ar savilcējsiks-nām, siksnām vai tīklu uz piemērotas plat-formas, lai tas nevarētu apgāzties un izku-stēties.
■ Pēc tam, kad motors ir darbojies, trokšna slāpētājs un motors var būt karsts. Lietotājs transportēšanas laikā var apdedzināties.
▶ Stumiet zāles plāvēju.
■ Zāles plāvējs ir smags. Ja zāles plāvēju nes viens lietotājs, viņš var savainoties.
▶ Uzvelciet darba cimdus.
▶ Nesiet zāles plāvēju divatā.
4.10 Uzglabāšana
▲ BRĪDINĀJUMS
■ Bērni nevar pamanīt un novērtēt zāles plāvēja radīto apdraudējumu. Bērni var gūt smagas traumas.
▶ Apturiet motoru.
latviešu 5 Zāles plāvēja sagatavošana darbam
- Glabājiet zāles plāvēju bērniem nepieejamā vietā.
▶ Glabājiet zāles plāvēju sausā un tīrā vietā.
■ Ja zāles plāvējs tiek novietots glabāšanai uz slīpām virsmām, tas var noripot lejā. Personas var gūt nopietnas traumas un var tikt nodarīti materiāli zaudējumi.
- Novietojiet zāles plāvēju tikai uz līdzenām virsmām.
4.11 Tīrīšana, apkope un remonts
▲ BRĪDINĀJUMS
■ Ja tīrīšanas, apkopes vai remonta laikā ir ieslēgts motors, personas var iegūt nopietnus vai nāvējošus savainojumus, kā arī var rasties materiāli zaudējumi.
▶ Apturiet motoru.
▶ Nogaidiet, līdz nazis pārstāj griezties.
- Izņemiet aizdedzes atslēgas kontakt-spraudni.
■ Pēc tam, kad motors ir darbojies, trokšna slāpētājs un motors var būt karsts. Personas var apdedzināties.
▶ Nogaidiet, līdz trokšņa slāpētājs un motors ir atdzisis.
■ Tīrot ar kodīgiem tīrīšanas līdzekļiem, ūdens strūklu vai smailiem priekšmetiem, var bojāt zāles plāvēju vai nazi. Ja zāles plāvējs vai nazis netiek pareizi tīrīti, detaļas var nedarboties pareizi un drošības aprīkojums var nedarboties vispār. Personas var gūt smagas traumas.
▶ Tīriet zāles pļāvēju un nazi tā, kā aprakstīts šajā lietošanas pamācībā, 15.2.
■ Ja zāles plāvēja vai naža apkope vai remonts netiek veikts pareizi, detaļas var nedarboties pareizi un drošības aprīkojums var nedarboties vispār. Personas var gūt smagas vai nāvējošas traumas.
▶ Nomainiet nodilušas vai bojātās detaļas.
- Ja zāles plāvējam nepieciešama apkope vai remonts: sazinieties ar STIHL specializēto izplatītāju.
▶ Veiciet naža apkopi tā, kā aprakstīts šajā lietošanas pamācībā.
■ Veicot naža tīrīšanu, apkopi vai remontu, lietotājs var sagriezties ar asajām griezējmalām. Lietotājs var gūt traumas.
- Valkājiet darba cimdus, kas izgatavoti no izturīga materiāla.
■ Asinot nazi, tas nedrīkst sakarst. Lietotājs var apdedzināties.
▶ Nogaidiet, līdz nazis ir atdzisis.
▶ Valkājiet darba cimdus, kas izgatavoti no izturīga materiāla.
5 Zāles plāvēja sagatavo- šana darbam
5.1 Zāles plāvēja sagatavošana darbam
Pirms darba uzsākšanas jāveic tālāk norādītās darbības.
▶ Pārliecinieties, ka šie komponenti ir drošā stāvoklī:
- zāles plāvējs, 04.6.1;
- nazis, 4.6.2;
▶ Notīriet zāles plāvēju, 15.2.
▶ Pārbaudiet nazi, 10.2.
▶ lepildiet motorellu, 16.1.
▶ Atlokiet vadības rokturi, 8.1.
▶ Uzpildiet zāles plāvēja degvielu, 17.1.
▶ lestatiet plaušanas augstumu, 11.2.
▶ Pārbaudiet vadības elementus, 10.1.
▶ Ja darbības nevar veikt: neizmantojiet zāles plāvēju un sazinieties ar STIHL specializēto izplatītāju.
6 Motorellas iepildišana
6.1 Motorellas iepildīšana
Motorella ello un dzesē motoru.
Motorellas specifikācija un iepildes daudzums ir norādīts motora lietošanas pamācībā.
NORĀDĪJUMS
■ Piegādes stāvoklī motorella nav iepildīta. Ja, iedarbinot motoru, motorellas nav vai tās ir pārāk maz, ir iespējams sabojāt zāles plāvēju.
- Pirms katras iedarbināšanas reizes pārbaudiet motorellas uzpildes līmeni un nepieciešamības gadījumā papildiniet motorellu.
▶ lepildiet motorellu tā, kā aprakstīts motora lietošanas pamācībā.
7 Zāles plāvēja degvielas tvertnes uzpilde latviešu
7 Zāles plāvēja degvielas tvertnes uzpilde
7.1 Zāles plāvēja degvielas tvert- nes uzpilde
NORĀDĪJUMS
■ Ja zāles plāvējs tiek uzpildīts ar nepareizu degvielu, iespējami zāles plāvēja bojājumi.
- Skatiet motora lietošanas pamācību.
▶ Apturiet motoru.
- Novietojiet zāles plāvēju uz līdzenas virsmas.
- Ar mitru drānu notīriet vietu ap degvielas tvertnes vāciņu.
▶ Nonemiet degvielas tvertnes vāciņu (1).
- lepildiet degvielu tā, lai degviela neizlaistītos un vismaz 15 mm līdz degvielas tvertnes malai paliktu brīvi.
▶ Uzlieciet degvielas tvertnes vāciņu (1) uz degvielas tvertnes.
▶ Grieziet degvielas tvertnes vāciņu (1) pulk- steņrādītāju kustības virzienā un ar roku cieši pievelciet.
Degvielas tvertne ir noslēgta.
8 Zāles plāvēja iestatīšana lietotājam

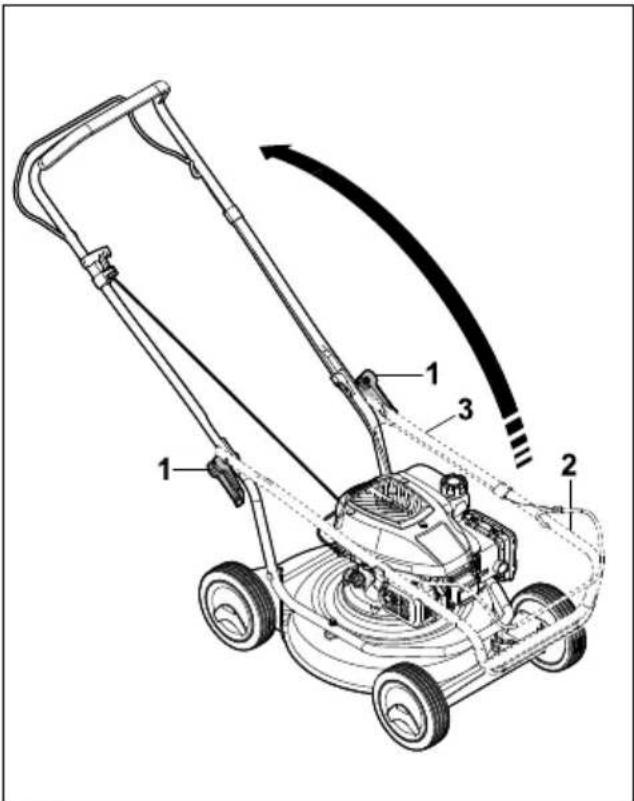

8.1 Vadības roktura atlocīšana
▶ Apturiet motoru.
- Izņemiet aizdedzes atslēgas kontaktspraudni.
- Novietojiet zāles plāvēju uz līdzenas virsmas.
- Atveriet ātro fiksatoru (1), ja tas ir aizvērtā pozīcijā.
- Atlokiet vadības rokturi (2), pievēršot uzmanību tam, lai neiespiestu trosi (3).
▶ Aizveriet ātro fiksatoru (1). Vadības rokturis (2) ir cieši savienots ar zāles plāvēju.
▶ Nospiediet pret vadības rokturi (2) plaušanas režīma sviru (4) un turiet to nospiestu.
▶ Lēnām laidiet startera rokturi (5) atpakaļ trošu vadotnes virzienā (6).
▶ lelieciet startera rokturi (5) troses turētājā (6).
- Atlaidiet plaušanas režima (4) pārslēgšanas sviru.
- Pievienojiet atpakal aizdedzes atslēgas kontaktspraudni.
8.2 Vadības roktura saliekšana
Vadības rokturi var saliekt, lai taupītu vietu, transportējot un glabājot ierīci.
▶ Apstādiniet motoru.
- Iznemiet aizdedzes atslēgas kontaktspraudni.
latviešu 9 Motora iedarbināšana un apturēšana
- Novietojiet zāles plāvēju uz līdzenas virsmas.
▶ Nospiediet plaušanas režima pārslēgsviru pret vadības rokturi un turiet to nospiestu. - Izņemiet startera rokturi no trošu iekares un lēnām laidiet to atpakaļ motora virzienā.
- Atlaidiet plaušanas režima pārslēgsviru.
▶ Stingri turiet vadības rokturi un atskrūvējiet zvaigžnuzgriežnus.
▶ Nolieciet vadības rokturi uz priekšu.
9 Motora iedarbināšana un apturēšana
9.1 Motora iedarbināšana
- Novietojiet zāles plāvēju uz līdzenas virsmas.
- Ar kreiso roku piespiediet plaušanas režima sviru (1) pie vadības sviras un turiet to pie-spiestu.
- Ar labo roku lēnām velciet startera rokturi (2) uz āru, līdz sajūtat ievērojamu pretestību.
▶ Ātri velciet startera rokturi (2) uz āru un vadiet to atpakal tik daudz reižu, līdz motors sāk darboties.
▶ Ja motors nesāk darboties, veiciet tālāk norādītās darbības. Skatiet motora lietošanas pamācību.
9.2 Motora izslēgšana
- Novietojiet zāles plāvēju uz līdzenas virsmas.
- Atlaidiet plaušanas režima pārslēgsviru. Motors izslēdzas.
▶ Pametiet lietotāja pozīciju.
10 Zāles plāvēja pārbaude
10.1 Vadības elementu pārbaude
Plaušanas režima pārslēgšanas svira
▶ Apturiet motoru.
▶ Velciet plaušanas režima pārslēgšanas sviru līdz galam vadības roktura virzienā un atkal atlaidiet to.
- Ja plaušanas režima pārslēgšanas svira darbojas ar grūtībām vai neatgriežas sākotnējā pozīcijā: neizmantojiet zāles plāvēju un sazinieties ar STIHL specializēto izplatītāju. Plaušanas režima pārslēgšanas svira ir bojāta.
10.2 Naža pārbaude
▶ Apturiet motoru.
- Iznemiet aizdedzes atslēgas kontaktspraudni.
▶ Sagāziet zāles plāvēju, 15.1.
▶ lzmēriet:
- biezumu a;
- platumu b;
- asināšanas lenki c.
▶ Ja naža biezums un platums ir mazāks par minimālo vērtību: nomainiet nazi, 19.2.
- Ja nav ievērots asināšanas leņķis: uzasiniet nazi, 9.2.
▶ Ja rodas neskaidrības: sazinieties ar STIHL specializēto izplatītāju.
11 Darbs ar zāles plāvēju
11.1 Zāles plāvēja turēšana un vadī- šana
- Ar abām rokām turiet vadības rokturi, aptverot to ar īkškiem.
11.2 Pļaušanas augstuma iestatīšana
lespējams iestatīt 4 plaušanas augstumus.
- 30 mm = 1. pozicija
- 50 mm = 2. pozicija
- 70 mm = 3. pozīcija
- 85 mm = 4. pozicija
Plaušanas augstumu priekšā un aizmugurē iestata atseviški. Plaušanas augstuma iestatijumiem priekšā un aizmugurē ir jābūt identiskiem.
12 Pēc darba latviešu
Pļaušanas augstuma regulēšana aizmugurē
▶ Apturiet motoru.
Nazis nedrīkst rotēt.
- Novietojiet zāles plāvēju uz līdzenas virsmas.
▶ Spiediet aizmugures asi lejup.
Aizmugures ass ir atbrivota, un to var regulēt.
- Aizmugures asi kreisajā un labajā pusē novietojiet vēlamajā pozīcijā.
Plaušanas augstuma regulēšana priekšā
▶ Apturiet motoru.
Nazis nedrikst rotēt.
- Novietojiet zāles plāvēju uz līdzenas virsmas.
▶ Spiediet priekšējo asi lejup.
Priekšējā ass ir atbrīvota, un to var regulēt.
- Novietojiet priekšējo asi kreisajā un labajā pusē vēlamajā pozīcijā.
11.3 Smalcināšana
Veicot smalcināšanu, nopļautā zāle ar īpašu gaisa plūsmu tiek vairākkārt sagriezta naža zonā un tad iepūsta atpakal zāles velēnā. Nopļautā zāle paliek uz mauriņa virsmas, kur tā ātri sadalās, klūstot par dabīgu mēslojumu. Skaistu un kuplu zālienu iegūst, bieži veicot smalcināšanu, turklāt jānopļauj trešdaļa no zāles augstuma.
Laba smalcināšanas rezultāta nosacījumi:
- biežums: pavasarī (aktīvākās augšanas periodā) – vismaz 2 reizes nedēļā; vasarā un rudenī – vismaz 1 reizi nedēļā;
- ja iespējams, strādājiet sausā zālājā;
- izmantojiet labi uzasinātus griešanas nažus;
- izvēlieties mazu stumšanas ātrumu;
- mainiet plaušanas virzienu un raugieties, lai plaušanas joslas pärklatos;
- loti garu zāli vienmēr plaujiet pakāpeniski.
▶ Lēni un kontrolēti stumiet zāles plāvēju uz priekšu.
12 Pēc darba
12.1 Pēc darba
▶ Apstādiniet motoru.
▶ Ja zāles plāvējs ir slapjš: laujiet zāles plāvējam nožūt.
▶ Notīriet zāles plāvēju.
13 Transportēšana
13.1 Zāles plāvēja transportēšana
▶ Apturiet motoru.
Nazis nedrīkst rotēt.
- Iznemiet aizdedzes atslēgas kontaktspraudni.
Zāles plāvēja stumšana
▶ Lēni un kontrolēti stumiet zāles pļāvēju uz priekšu.
Zāles plāvēja nešana
- Valkājiet darba cimdus, kas izgatavoti no izturīga materiāla.
- Ja zāles plāvējs tiek transportēts ar atvāztu vadības rokturi, jārīkojas šādi.
▶ Vienai personali ar abām rokām jāsatver zāles plāvēja korpuss priekšpusē, bet otrai personali ar abām rokām jāsatver vadības rokturis.
▶ Celiet un nesiet zāles plāvēju divatā. - Ja zāles plāvējs tiek transportēts ar savāztu vadības rokturi, jārīkojas šādi.
▶ Salokiet vadības rokturi, 8.2. - Vienai personali ar abām rokām jāsatver zāles plāvēja korpuss priekšpusē, bet otrai personali ar abām rokām jāsatver vadības rokturis.
▶ Celiet un nesiet zāles plāvēju divatā.
Zāles plāvēja transportēšana transportlīdzeklī
▶ Nostipriniet zāles plāvēju stāvus tā, lai tas nevarētu apgāzties un izkustēties.
14 Uzglabāšana
14.1 Zāles plāvēja uzglabāšana
- Apstādiniet motoru un laujiet tam atdzist.
- Izņemiet aizdedzes atslēgas kontaktspraudni.
▶ Uzglabājot zāles plāvēju, izpildiet tālāk minētos nosacījumus. - Zāles plāvējs ir novietots bērniem nepie-ejamā vietā.
– Zāles plāvējs ir tīrs un sauss.
– Zāles plāvējs nevar apgāzties.
– Zāles plāvējs nevar aizripot.
15 Tīrīšana
15.1 Zāles plāvēja sagāšana
▶ Plaujiet, līdz beidzas degviela. Motors izslēdzas.
- Novietojiet zāles plāvēju uz līdzenas virsmas.
- lestatiet 1. plaušanas augstuma pozīciju, 11.2.
- Izņemiet aizdedzes atslēgas kontaktspraudni (1).
▶ Stingri turiet vadības rokturi (2) un atveriet ātro fiksatoru (3).
▶ Vadības rokturi (2) atlieciet uz aizmuguri.
▶ Sagāziet zāles plāvēju uz aizmuguri.
15.2 Zāles plāvēja tīrīšana
▶ Apstādiniet motoru.
▶ Laujiet zāles plāvējam atdzist.
- Izņemiet aizdedzes atslēgas kontaktspraudni.
▶ Notīriet zāles plāvēju ar mitru drānu.
▶ Ar otu iztīriet ventilācijas atveres.
▶ Sagāziet zāles plāvēju.
- Ar koka nūju, mīkstu suku vai mitru drānu notī-riet nazi un naža apkārtni.
16 Apkope
16.1 Apkopes intervāli
Apkopes intervālu garums ir atkarīgs no apkārtē-jiem apstākliem un darba apstākliem. STIHL iesaka tālāk norādītos apkopes intervālus.
Motors
▶ Motora apkopi veiciet tā, kā aprakstīts motora lietošanas pamācībā.
Zāles plāvējs
▶ Lieciet STIHL specializētajam izplatītājam veikt zāles plāvēja apkopi.
16.2 Naža demontāža un montāža
16.2.1 Naža demontāža
▶ Apturiet motoru.
- Iznemiet aizdedzes atslēgas kontaktspraudni.
▶ Sagāziet zāles plāvēju.
▶ Stingri turiet nazi (1).
- Izskrūvējiet skrūvi (2) un izņemiet kopā ar paplāksni (3).
▶ Nonemiet nazi (1).
- Likvidējiet skrūvi (2) un paplāksni (3).
Naža (1) uzstādīšanai izmantojiet jaunu skrūvi un paplāksni.
16.2.2 Naža uzstādīšana
▶ Apturiet motoru.
- Iznemiet aizdedzes atslēgas kontaktspraudni.
▶ Sagāziet zāles plāvēju.
▶ Uzlieciet jauno paplāksni (3) uz jaunās skrūves (2).
▶ Uz skrūves (2) vītnes uzklājiet fiksācijas līdzekli Loctite 243.
▶ Uzlieciet nazi (1) tā, lai stiprinājuma virsmas izciļni piegultu naža (1) atverēm.
▶ leskrūvējiet skrūvi (2) kopā ar paplāksni (3).
16.3 Naža asināšana un līdzsvaro- šana
Lai pareizi uzasinātu un līdzsvarotu nazi, ir nepieciešams ilgi trenēties.
18 Traucējumu novēršana
18.1 Zāles plāvēja traucējumu novēršana
| Traucējums Cēlonis Risinājums | ||
| Motoru nav iespējams iedarbināt. | Plaušanas režīma pārslēgšanas svira nav nospiesta. | ► ledarbiniet motoru tā, kā aprakstīts šajā lietošanas pamācībā. |
| Degvielas tver | rtne ir tukša. ► lepildiet degvielu zāles plāvēja tvertnē. | |
| Degvielas padeves cauruļvads aizsērējis. | ► Sazinieties ar STIHL specializēto izplatītāju. | |
| Tvertnē ir nekvalitatīva, netīra vai veca degviela. | ► Lietojiet svaigu zīmola degvielu – bezsvina ben-zīnu. | |
| Gaisa filtrs ir netīrs. ► Sazinieties | ar STIHL specializēto izplatītāju. | |
| Aizdedzes atslēgas kontakt-spraudnis ir atvienots no aiz-dedzes sveces, vai arī aizded- | ► Pievienojiet aizdedzes atslēgas kontaktspraudni.► Pārbaudiet savienojumu starp aizdedzes kabeli un kontaktspraudni. | |
STIHL iesaka naža asināšanu un līdzsvarošanu uzticēt STIHL specializētajam tirgotājam.
BRĪDINĀJUMS
■ Naža griezējmalas ir asas. Lietotāji var sagriezties.
- Valkājiet izturīga materiāla darba cimdus.
▶ Apstādiniet motoru.
- Iznemiet aizdedzes atslēgas kontaktspraudni.
▶ Sagāziet zāles plāvēju.
▶ Demontējiet nazi.
▶ Uzasiniet nazi. levērojiet asināšanas leņķi un dzesējiet nazi, 19.2.
Asināšanas laikā nazim nedrīkst rasties zila nokrāsa.
▶ Uzstādiet nazi.
▶ Ja rodas neskaidrības: sazinieties ar STIHL specializēto izplatītāju.
17 Remonts
17.1 Zāles plāvēja remontēšana
Lietotājs nevar veikts zāles plāvēja un naža remonta darbus pašrocīgi.
▶ Ja zāles plāvējs vai nazis ir bojāts: neizmanto-jiet zāles plāvēju vai nazi un sazinieties ar STIHL specializēto izplatītāju.
- Ja norādījumu plāksnītes nav salasāmas vai ir bojātas: lieciet STIHL specializētajam izplatītājam nomainīt norādījumu plāksnītes.
| Traucējums Cēlonis Risinājums | ||
| zes kabelis nav labi nostiprināts pie spraudņa. | ||
| Nokvēpusi vai bojāta aizdedzes svece, nepareizs attālums starp elektrodiem. | ► Iztīriet vai nomainiet aizdedzes sveci.► Noregulējiet attālumu starp elektrodiem. | |
| Naža pretestība ir pārāk liela. ► Iestatiet lielāku plaušanas augstumu.► leslēdziet motoru zemā zālē. | ||
| Motoru ir grūti iedarbināt, vai arī motora jauda samazi-nās.Motors loti sakarst. | Zāle spļāvēja korpusā radies nosprostojums. | Notīriet zāles plāvēju. |
| Nepietiekams plaušanas augs-tums vai pārāk liels braukšanas ātrums. | Pielāgojiet plaušanas augstumu vai plaujiet lēnāk. | |
| Degvielas tvertnē un karbura-torā ir iekļuvis ūdens, vai arī karburators ir aizsērējis. | Iztukšojiet degvielas tvertni, iztīriet degvielas cauruļ-vadu un karburatoru. | |
| Degvielas tvertnē ir netīrumi. Sazinieties ar STIHL specializēto izplatītāju. | ||
| Gaisa filtrs ir netīrs. sazinieties ar STIHL specializēto izplatītāju. | ||
| Aizdedzes svece ir apkvēpusi. Izīriet vai nomainiet aizdedzes sveci. | ||
| Nepietiekams motorellas līme-nis. | Iepildiet vai nomainiet motorellu tā, kā aprakstīts motora lietošanas pamācībā. | |
| Netīras dzesējošās ribas. Notīriet zāles plāvēju. | ||
| Zāles plāvējs spēcīgi vibrē. | Nazis ir bojāts. Nomainiet nazi. | |
| Nazis nav uzstādīts pareizi. Uzstādiet nazi. | ||
| Zāle netiek plauta tīri. | Nazis ir neass vai nodilis. Uzasiniet vai nomainiet nazi. | |
19 Tehniskie dati
19.1 Zāles plāvēji STIHL RM 2.1 R, RM 2.0 RC
Motora tips:
- RM 2.1 R: STIHL EVC 200
- RM 2.0 RC: KOHLER HD675
Cilindra tilpums:
- RM 2.1 R: 139~cm^3
- RM 2.0 RC: 149~cm^3
Jauda:
- RM 2.1 R: 2,1 kW (2,8 ZS) ar 2800 apgr./min
- RM 2.0 RC: 2,2 kW (3,0 ZS) ar 2800 apgr./min
Apgriezienu skaits:
- Asināšanas lenkis c: 30°
20 Rezerves daļas un piederumi latviešu
19.3 Trokšna un vibrāciju vērtības
RM 2.1 R
Trokšnu spiediena limeņa K vērtība ir 2 dB(A). Trokšnu jaudas limeņa K vērtība ir 1,4 dB(A). Vibrāciju limeņa K vērtība ir 3,16 m/s².
- Atbilstoši Direktīvai 2006/42/EC izmērītais trokšņu spiediena līmenis LpA: 79 dB(A)
- Atbilstoši Direktīvai 2000/14/EC izmērītais trokšņu jaudas līmenis L wA : 91 dB(A)
- Atbilstoši standartam EN 12096 izmērītā vibrācijas vērtība ahv pie vadības roktura: 7,90 m/s²
RM 2.0 RC
Trokšnu spiediena līmeņa K vērtība ir 2 dB(A). Trokšnu jaudas līmeņa K vērtība ir 2,1 dB(A). Vibrāciju līmeņa K vērtība ir 2,20 m/s².
- Atbilstoši Direktīvai 2006/42/EC izmērītais trokšņu spiediena līmenis LpA: 79 dB(A)
- Atbilstoši Direktīvai 2000/14/EC izmērītais trokšņu jaudas līmenis L WA : 91,3 dB(A)
- Atbilstoši standartam EN 12096 izmērītā vibrācijas vērtība ahv pie vadības roktura: 4,40 m/s²
Informāciju par Direktīvas 2002/44/EC ievērošanu attiecībā uz vibrāciju skatiet vietnē www.stihl.com/vib.
19.4 REACH
Ar REACH apzimē EK rīkojumu par kimikāliju registrāciju, novērtējumu un sertifikāciju.
Informāciju par REACH rīkojuma izpildi skatiet vietnē www.stihl.com/reach.
20 Rezerves daļas un piede- rumi
20.1 Rezerves daļas un piederumi
STIHL Šie simboli apzīmē originālas STIHL G. rezerves daļas un originālos STIHL piederumus.
STIHL iesaka izmantot originālās STIHL rezerves daļas un originālos STIHL piederumus.
Neskatoties uz nepārtrauktu sekošanu aktivitātēm tirgū, STIHL nespēj novērtēt citu ražotāju rezerves daļas un piederumus, vai tie ir uzticami, droši un piemēroti lietošanai, un STIHL nespēj galvot par to lietošanu.
Originālās STIHL rezerves daļas un originālie STIHL piederumi ir pieejamas pie STIHL tirgotāja.
20.2 Svarīgas rezerves daļas
Uznēmums STIHL neuzņemas atbildību par personu vai priekšmetu bojājumiem, kas radušies lietojot neatļautas montāžas vai rezerves daļas.
– Nazis: 6357 702 0102
– Naža stiprinājuma skrūve: 9008 319 9028
– Paplāksne: 0000 702 6600
21 Utilizēšana
21.1 Zāles plāvēja likvidēšana
Informāciju par likvidēšanu var sniegt STIHL specializētais izplatītājs.
Zāles plāvēju, nazi, benzīnu, motorellu, piederumus un iepakojumu likvidējiet atbilstoši noteikumiem un videi nekaitīgi.
22 ES atbilstības deklarācija
22.1 Zāles pļāvēji STIHL RM 2.1 R, RM 2.0 RC
STIHL Tirol GmbH
uzņemoties pilnu atbildību, deklarē, ka
– konstrukcija: Zāles plāvējs
– ražotāja zīmols: STIHL
- tips: RM 2.1 R, RM 2.0 RC
sērijas numurs:
- 6357
atbilst Direktīvu 2000/14/EC, 2006/42/EC, 2014/30/EU un 2011/65/EU attiecīgajām prasī-bām un ir izstrādāts un izgatavots atbilstoši tālāk minēto standartu redakcijām, kas bija spēkā ražošanas datumā: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.
Pilnvarotās iestādes nosaukums un adrese: TÜV Rheinland LGA Products GmbH Tillystraße 2
D-90431 Nürnberg
Izmērītais un garantētais trokšņu jaudas līmenis tika noteikts, pamatojoties uz Direktīvas 2000/14/EC VIII pielikumu.
Izmērītais trokšņu jaudas līmenis:
- RM 2.1 R: 91 dB(A)
- RM 2.0 RC: 91,3 dB(A)
Garantētais trokšņu jaudas līmenis:
- RM 2.1 R: 92 dB(A)
- RM 2.0 RC: 93 dB(A)
Tehniskā dokumentācija tiek glabāta STIHL Tirol GmbH Produktu atļauju nodaļā.
українська
Ražošanas gads un ierīces numurs ir norādīts uz zāles plāvēja.
Matthias Fleischer, Pētījumu un attīstības noda- las vadītājs
finnermann pm
Pilnvarotais
Sven Zimmermann, Kvalitātes nodalas vadītājs
22.2 Lielbritānijas importētāja
ANDREAS STIHL Ltd.
Stihl House
Stanhope Road
CAMBERLEY
SURREY GU15 3YT
Great Britain
3Mict
1 Вступ.... 256
