| Producttype | Grasmaaier |
| Merk | Stihl |
| Model | RM 2 RC |
| Motor | KOHLER HD675, 4-takt |
| Cilinderinhoud | 149 cm³ |
| Vermogen | 2,2 kW (3,0 pk) bij 2800 t/min |
| Nominaal toerental | 2800 t/min |
| Snijbreedte | 46 cm |
| Snijhoogte | 4 standen: 30, 50, 70, 85 mm (afzonderlijke instelling voor/achter) |
| Brandstoftank inhoud | 1,4 L |
| Gewicht | 27 kg |
| Motortype olie | SAE 30 of 10W-30 olie (hoeveelheid: zie motorhandleiding) |
| Functies | Mulchen, handmatige start met veiligheidsbeugel |
| Veiligheid | Motor stopt binnen 3 s na loslaten beugel, bescherming tegen wegspatten |
| Onderhoud en reiniging | Reinigen na elk gebruik, motorolie verversen, mes en bougie vervangen |
| Reserveonderdelen en repareerbaarheid | Mes (ref. 6357 702 0102), bevestigingsschroef, bougie, luchtfilter |
| Algemene informatie | Gebruikshandleiding van 364 pagina's, fabrieksgarantie |
Veelgestelde vragen - RM 2 RC STIHL
Gebruikersvragen over RM 2 RC STIHL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Grasmaaier in PDF-formaat gratis! Vind uw handleiding RM 2 RC - STIHL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. RM 2 RC van het merk STIHL.
GEBRUIKSAANWIJZING RM 2 RC STIHL
209 - 224 Handleiding
2 Informatie met betrekking tot deze handleiding.... 210
3 Overzicht....210
4 Veiligheidsinstructies.... 211
5 Grasmaaier bedrijfsklaar maken...... 216
6 Motorolie bijvullen.... 216
7 Grasmaaier bijtanken....216
8 Grasmaaier voor de gebruiker instellen.. 217
9 Motor starten en afzetten.... 217
10 Grasmaaier controleren.... 218
11 Met de grasmaaier werken.... 218
12 Na de werkzaamheden.... 219
13 Vervoeren.... 219
14 Opslaan....220
15 Reinigen....220
16 Onderhoud.... 220
17 Repareren.... 221
18 Storingen opheffen....221
20 Onderdelen en toebehoren.... 223
21 Milieuverantwoord afvoeren....223
22 EU-conformiteitsverklaring....223

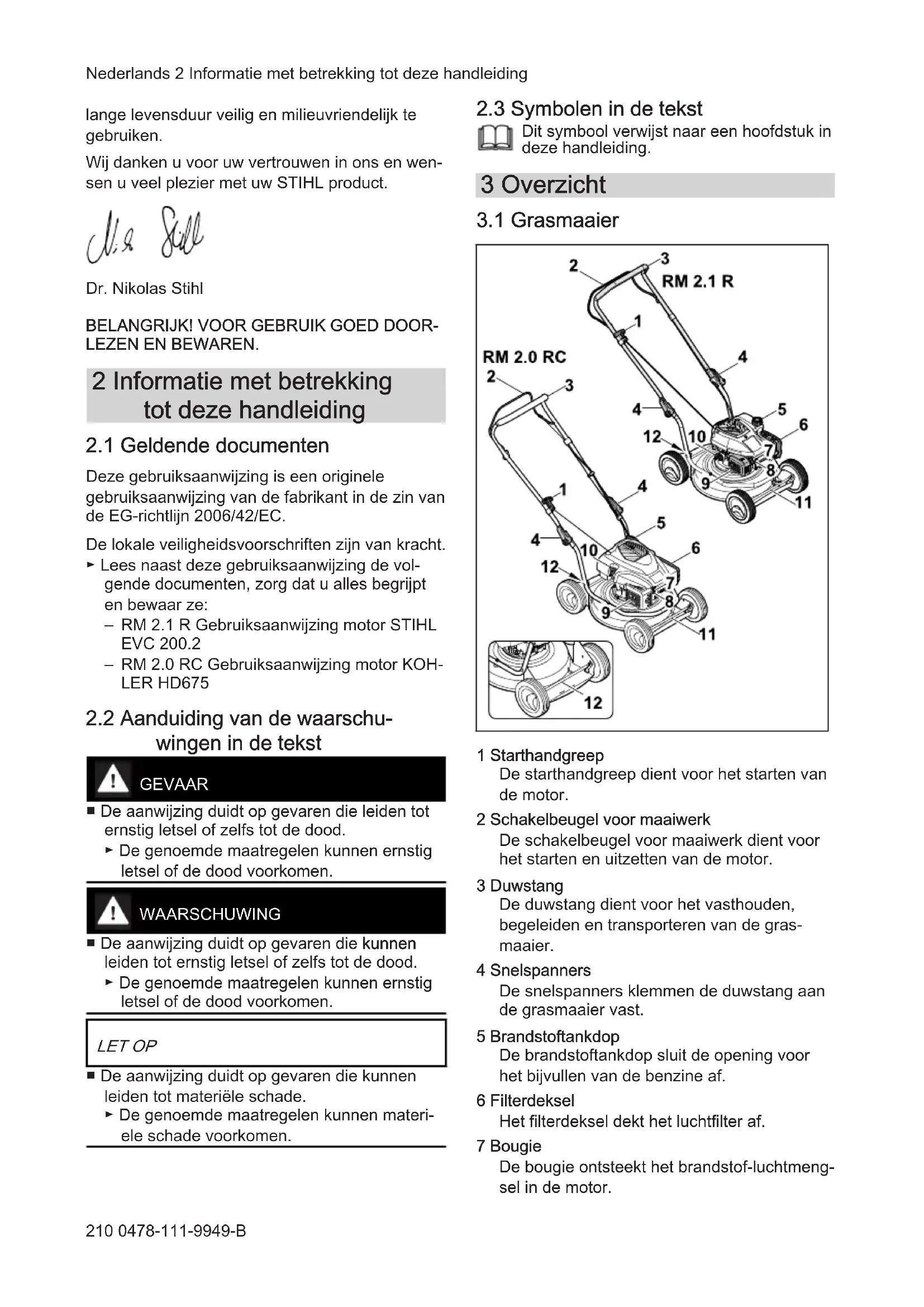

1 Voorwoord
Geachte cliënt(e),
Wij zijn blij dat u hebt gekozen voor STIHL. Wij ontwikkelen en produceren onze producten in topkwaliteit in overeenstemming met de behoeften van onze klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting.
STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding.
STIHL kiest uitdrukkelijk voor een duurzame en verantwoordelijke omgang met de natuur. Deze gebruiksaanwijzing is voor u bedoeld als ondersteuning om uw STIHL-product gedurende een
Nederlands 2 Informatie met betrekking tot deze handleiding
lange levensduur veilig en milieuvriendelijk te gebruiken.
Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product.
Dr. Nikolas Stihl
BELANGRIJK! VOOR GEBRUIK GOED DOORLEZEN EN BEWAREN.
2 Informatie met betrekking tot deze handleiding
2.1 Geldende documenten
Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EC.
De lokale veiligheidsvoorschriften zijn van kracht.
- Lees naast deze gebruiksaanwijzing de volgende documenten, zorg dat u alles begrijpt en bewaar ze:
- RM 2.1 R Gebruiksaanwijzing motor STIHL EVC 200.2
- RM 2.0 RC Gebruiksaanwijzing motor KOH-LER HD675
2.2 Aanduiding van de waarschu- wingen in de tekst
GEVAAR
■ De aanwijzing duidt op gevaren die leiden tot ernstig letsel of zelfs tot de dood.
- De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen.
WAARSCHUWING
■ De aanwijzing duidt op gevaren die kunnen leiden tot ernstig letsel of zelfs tot de dood.
- De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen.
LET OP
■ De aanwijzing duidt op gevaren die kunnen leiden tot materiële schade.
- De genoemde maatregelen kunnen materielle schade voorkomen.
2.3 Symbolen in de tekst
Dit symbool verwijst naar een hoofdstuk in deze handleiding.
3 Overzicht

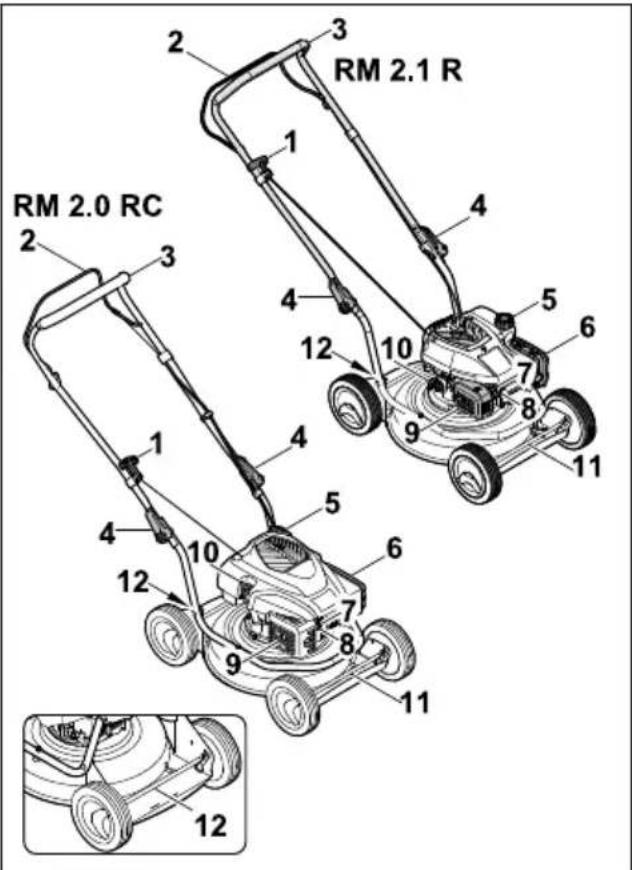

3.1 Grasmaaier
De starchandgreep dient voor het starten van de motor.

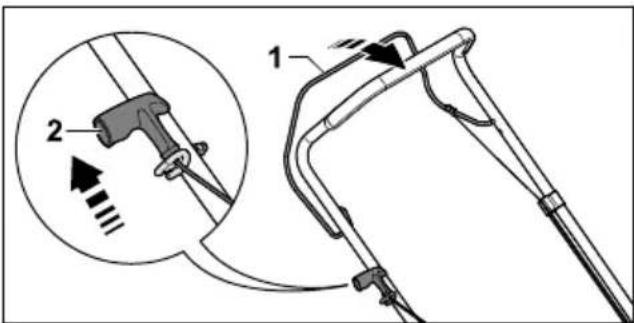

2 Schakelbeugel voor maaiwerk
De schakelbeugel voor maaiwerk dient voor het starten en uitzetten van de motor.

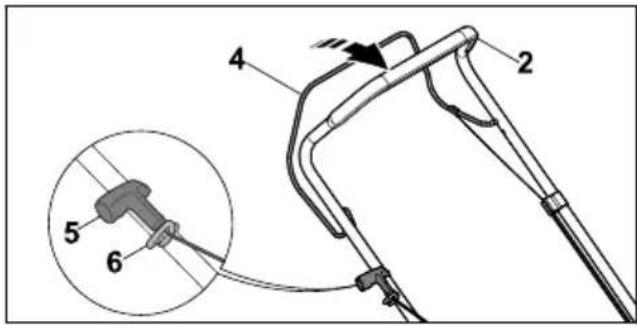

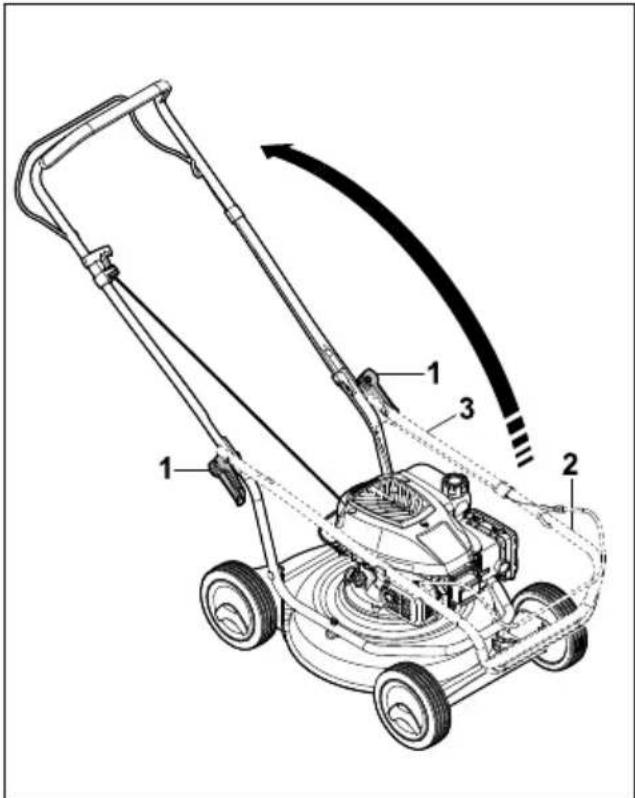

3 Duwstang

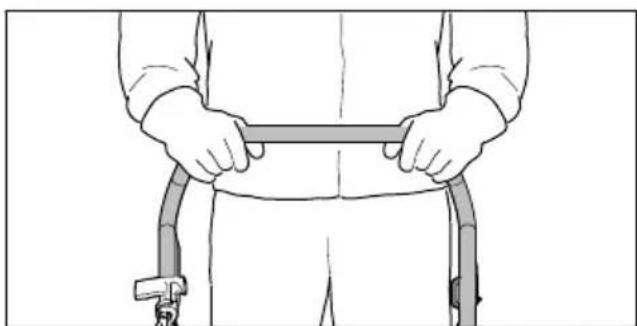

De duwstang dient voor het vasthouden, begeleiden en transporteren van de grasmaaier.
4 Snelspanners
De snelspanners klemmen de duwstang aan de grasmaaier vast.
5 Brandstoftankdop
De brandstoftankdop sluit de opening voor het bijvullen van de benzine af.
6 Filterdeksel
Het filterdeksel dekt het luchtfilter af.
7 Bougie
De bougie ontsteekt het brandstof-luchtmengsel in de motor.
4 Veiligheidsinstructies Nederlands
8 Bougiestekker
De bougiestekker verbindt de ontstekingskabel met de bougie.
9 Geluiddemper
De geluiddemper vermindert de geluidsemis-sie van de grasmaaier.

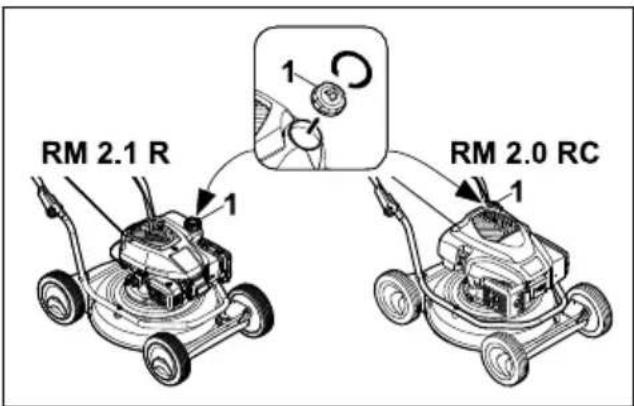

10 Motorliedop
De motoroliedop sluit de opening voor het bijvullen van de motorolie af.

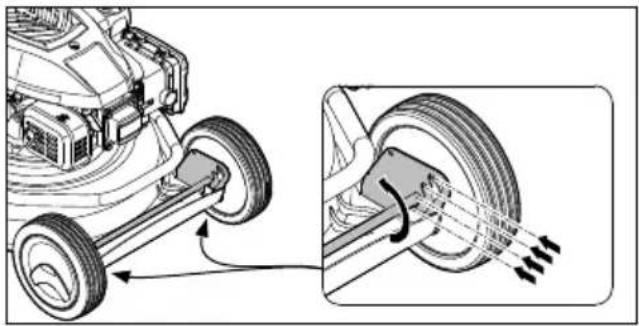

11 Snijhoogteverstelling voor
De snijhoogteverstelling dient om de snijhoogte in te stellen.

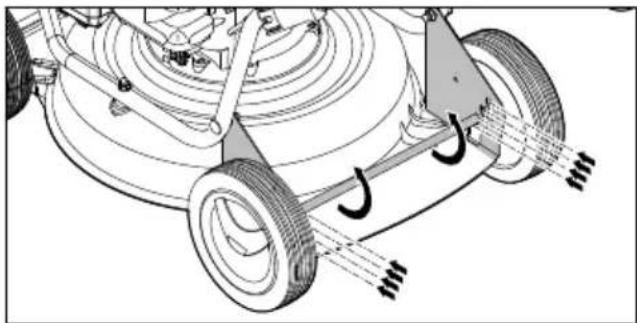

12 Snijhoogteverstelling achter
De snijhoogteverstelling dient om de snijhoogte in te stellen.
3.2 Pictogrammen
De pictogrammen kunnen op de grasmaaier staan en betekenen het volgende:
LWA
Gegarandeerd geluidsniveau volgens richtlijn 2000/14/EC in dB(A) om geluidsemissies van producten vergelijkbaar te maken.
Dit pictogram duidt de brandstoftank-dop aan.
Dit pictogram duidt de motoroliedop aan.
4 Veiligheidsinstructies
4.1 Waarschuwingspictogrammen
De waarschuwingspictogrammen op de grasmaaier betekenen het volgende:
Neem de veiligheidsinstructies en bij- behorende maatregelen in acht.
Lees de gebruiksaanwijzing, zorg dat u alles begrijpt en bewaar hem.
Neem de veiligheidsinstructies aan- gaande omhoog geslingerde voorwer- pen en de bijbehorende maatregelen in acht.
Raak het draaiende mes niet aan.
Neem de bougiestekker los tijdens transport, opslag, onderhoud en reparaties.
Neem de veiligheidsafstand in acht.
De grasmaaier STIHL RM 2.1 R of RM 2.0 RC is bedoeld voor het maaien van gras.
⚠ WAARSCHUWING
■ Als de grasmaaier niet volgens de regels wordt gebruikt, kunnen personen ernstig of dodelijk letsel oplopen en kan er materiële schade ontstaan.
- Gebruik de grasmaaier zoals in deze gebruiksaanwijzing en in de gebruiksaanwijzing van de motor beschreven staat.
4.3 Vereisten aan de gebruiker
⚠ WAARSCHUWING
■ Niet-geïnstrueerde gebruikers kunnen de gevaren van de grasmaaier niet herkennen of inschatten. De gebruiker of andere personen kunnen ernstig of dodelijk letsel oplopen.
▶ Lees de gebruiksaanwijzing, zorg dat u alles begrijpt en bewaar hem.
▶ Als de grasmaaier aan een andere persoon wordt doorgegeven: geef de gebruiksaanwijzing van de grasmaaier en de motor mee.
- Zorg ervoor dat de gebruiker aan de volgende vereisten voldoet:
- De gebruiker is uitgerust.
- De gebruiker is lichamelijk, zintuigelijk en geestelijk in staat om de grasmaaier te bedienen en ermee te werken. Als de gebruiker met lichamelijke, zintuigelijke of geestelijke beperkingen daartoe in staat is, mag de gebruiker er alleen onder toezicht of na instructie door een verantwoordelijke persoon mee werken.
- De gebruiker kan de gevaren van de grasmaaier herkennen en inschatten.
- De gebruiker is zich ervan bewust dat hij aansprakelijk is voor ongevallen en voor materiële schade.
- De gebruiker is meerderjarig of de gebruiker wordt conform nationale regelgeving onder toezicht voor een beroep opgeleid.
- De gebruiker heeft instructie gekregen van een STIHL vakhandelaar of een deskundige persoon, voordat hij voor
het eerst met de grasmaaier gaat werken.
- De gebruiker is niet onder invloed van alcohol, medicijnen of drugs.
- Als er onduidelijkheid bestaat: neem contact op met een STIHL vakhandelaar.
4.4 Kleding en uitrusting
⚠ WAARSCHUWING
■ Tijdens het werken kunnen er voorwerpen met grote snelheid omhoog worden geslingerd. De gebruiker kan letsel oplopen.
- Draag een lange broek van stevig materiaal.
■ Tijdens het werken ontstaat lawaai. Lawaai kan het gehoor beschadigen.
▶ Draag gehoorbescherming.
■ Tijdens het werken kan er stof opstuiven. Ingeademd stof kan de gezondheid schaden en allergische reacties veroorzaken.
- Als er stof opstuift: draag een stofmasker.
■ Ongeschikte kleding kan vast blijven zitten in hout, struikgewas en de grasmaaier. Gebruikers zonder geschikte kleding kunnen ernstig letsel oplopen.
▶ Draag nauwsluitende kleding.
▶ Doe sjaals en sieraden af.
■ Tijdens het reinigen, onderhoud uitvoeren of transporteren kan de gebruiker in contact komen met het mes. De gebruiker kan letsel oplopen.
- Draag werkhandschoenen van stevig materiaal. - Draag stevige, dichte schoenen met een stroeve zool.
■ Gebruikers die ongeschikte schoenen dragen, kunnen uitglijden. De gebruiker kan letsel oplopen.
■ Tijdens het slijpen van messen kunnen deeltjes worden weggeslingerd. De gebruiker kan letsel oplopen.
- Draag een nauwsluitende veiligheidsbril. Geschikte veiligheidsbrillen zijn getest volgens de norm EN 166 of volgens nationale voorschriften en zijn met de bijbehorende aanduiding in de handel verkrijgbaar.
- Draag werkhandschoenen van stevig materiaal.
4.5 Werkgebied en omgeving
⚠ WAARSCHUWING
■ Niet-betrokken personen, kinderen en dieren kunnen de gevaren van de grasmaaier en omhoog geslingerde voorwerpen niet herken-
nen en niet inschatten. Niet-betrokken personen, kinderen en dieren kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
▶ Houd niet-betrokken personen, kinderen en dieren ver uit de buurt van het werkgebied.
▶ Houd afstand tot voorwerpen.
▶ Laat de grasmaaier niet zonder toezicht staan.
- Zorg ervoor dat kinderen niet met de grasmaaier kunnen spelen.
■ Wanneer de motor draait, komen er hete uitlaatgassen uit de geluiddemper. Hete uitlaatgassen kunnen licht ontvlambare materialen doen ontbranden en brand veroorzaken.
- Houd de straal uitlaatgassen uit de buurt van licht ontvlambare materialen.
4.6 Veilige staat
4.6.1 Grasmaaier
De grasmaaier verkeert in een veilige toestand, als aan de volgende voorwaarden is voldaan:
– De grasmaaier is onbeschadigd.
– Er komt geen benzine uit de grasmaaier.
– De brandstoftankdop is afgesloten.
– Er komt geen motorolie uit de grasmaaier.
– De motoroliedop is afgesloten.
- De bedieningsorganen werken en zijn niet gewijzigd.
- Het mes is correct gemonteerd.
- Er is een origineel STIHL accessoire voor deze grasmaaier gemonteerd.
- De accessoires zijn correct gemonteerd.
- Veerbelaste mechanismen zijn onbeschadigde en werken.
- Bij het loslaten van de schakelbeugel voor maaiwerk slaat de motor af.
⚠ WAARSCHUWING
In een niet-veilige toestand kunnen onderde- len niet meer naar behoren functioneren, kun- nen veiligheidsvoorzieningen buiten werking worden gezet en kan er brandstof ontsnappen. Personen kunnen ernstig of dodelijk letsel oplopen.
▶ Werk met een onbeschadigde grasmaaier.
▶ Als er benzine uit de grasmaaier komt: werk niet met de grasmaaier en neem contact op met een STIHL vakhandelaar.
▶ Sluit de brandstoftankdop.
▶ Als er motorolie uit de grasmaaier komt: werk niet met de grasmaaier en neem contact op met een STIHL vakhandelaar.
4 Veiligheidsinstructies Nederlands
▶ Sluit de motoroliedop.
- Als de grasmaaier vuil is: reinig de grasmaaier.
- Manipuleer de grasmaaier en de veiligheidssystemen ervan niet.
▶ Voer geen manipulaties op de grasmaaier uit waardoor het vermogen of het toerental van de verbrandingsmotor verandert.
- Als de bedieningsorganen niet werken: niet met de grasmaaier werken.
▶ Veerbelaste mechanismen kunnen opgeslagen energie afgeven.
- Monteer originele STIHL accessoires voor deze grasmaaier.

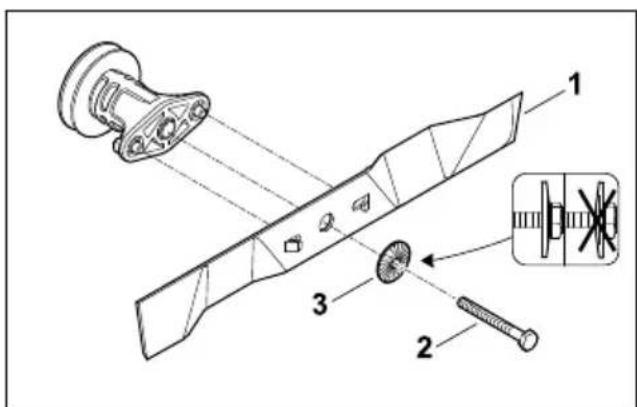

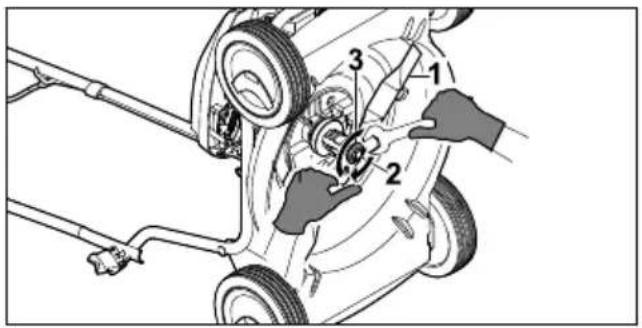

▶ Monteer het mes zoals in deze gebruiks-aanwijzing beschreven staat.
▶ Monteer accessoires zoals in deze gebruiksaanwijzing of in de gebruiksaanwijzing van het accessoire beschreven staat.
- Steek geen voorwerpen in de openingen van de grasmaaier.
▶ Vervang versleten of beschadigde waarschuwingsstickers.
- Als er onduidelijkheid bestaat: neem contact op met een STIHL vakhandelaar.

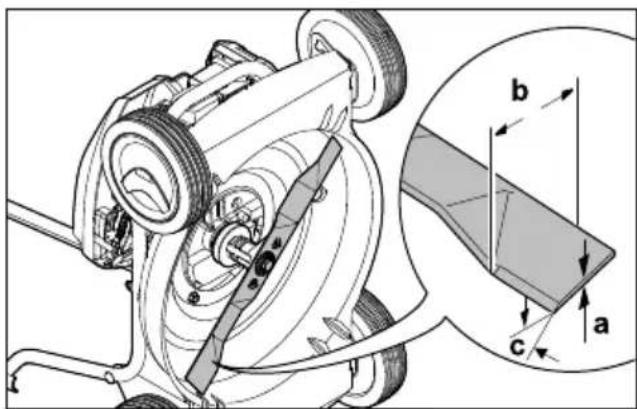

4.6.2 Mes
Het mes is veilig, als aan de volgende voorwaarden is voldaan:
- Het mes en de aanbouwdelen zijn onbeschadigd.
- Het mes is niet vervormd.
- Het mes is correct gemonteerd.
- Het mes is correct geslepen.
- Het mes heeft geen bramen.
- Het mes is correct gebalanceerd.
- De minimumdikte en de minimumbreedte van het mes zijn niet onderschreden, 19.2.
- De slijphoek is aangehouden, 19.2.
⚠ WAARSCHUWING
■ Als het mes niet in een veilige toestand verkeert, kunnen delen van het mes losraken en weggeslingerd worden. Personen kunnen ernstig letsel oplopen.
- Werk met een onbeschadigd mes en onbeschadigde aanbouwdelen.
▶ Monteer het mes op de juiste manier.
▶ Slijp het mes op de juiste manier. - Als de minimumdikte of de minimumbreedte is onderschreden: vervang het mes.
- Laat messen door een STIHL vakhandelaar uitbalanceren.
- Als er onduidelijkheid bestaat: neem contact op met een STIHL vakhandelaar.
4.7 Brandstof en tanken
⚠ WAARSCHUWING
■ De brandstof die voor deze grasmaaier wordt gebruikt, is benzine. Benzine is zeer ontvlambaar. Als benzine in contact komt met open vuur of hete voorwerpen, kan de benzine brand of explosies veroorzaken. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.
▶ Bescherm benzine tegen hitte en vuur.
▶ Mors geen benzine.
- Als er benzine is gemorst: veeg de benzine met een doek op en probeer de motor pas te starten als alle onderdelen van de grasmaaier droog zijn.
▶ Rook niet.
▶ Tank niet in de buurt van vuur.
- Schakel de motor voor het bijtanken uit en laat deze afkoelen.
- Als de tank moet worden leeggemaakt: doe dit in de open lucht.
▶ Start de motor minstens 3 m verwijderd van de plaats waar wordt getankt.
▶ Sla de grasmaaier nooit op in een gebouw met benzine in de tank.
■ Ingeademde benzinedampen kunnen mensen vergiftigen.
▶ Adem geen benzinedampen in.
▶ Tank op een goed geventileerde plaats.
■ Tijdens het werken wordt de grasmaaier warm. De benzine zet uit en in de brandstoftank kan overdruk ontstaan. Wanneer de brandstoftankdop wordt geopend, kan er benzine naar buiten spuiten. De naar buiten spuitende benzine kan ontbranden. De gebruiker kan ernstig letsel oplopen.
- Laat eerst de grasmaaier afkoelen en open vervolgens de brandstoftankdop.
■ Kleding die in contact komt met benzine, is licht ontvlambaar. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.
- Als kleding in contact komt met benzine: verwissel de kleding.
■ Benzine is schadelijk voor het milieu.
▶ Mors geen brandstof.
- Voer benzine volgens de voorschriften en milieuvriendelijk af.
■ Als benzine met de huid of de ogen in contact komt, kunnen de huid of de ogen geïrriteerd raken.
▶ Vermijd contact met benzine.
- Als er contact met de huid heeft plaatsgevonden: was de betreffende plekken van de huid met veel water en zeep.
- Als er contact met de ogen heeft plaatsgevonden: spoel de ogen minstens 15 minuten met veel water en raadpleeg een arts.
■ De ontsteking van de grasmaaier produceert vonken. Vonken kunnen ontsnappen en in een licht ontvlambare of explosieve omgeving brand of een explosie veroorzaken. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.
- Gebruik bougies die in de gebruiksaanwijzing van de motor worden beschreven.
▶ Draai de bougie in en haal deze aan.
▶ Druk de bougiestekker stevig aan.
■ Als voor de grasmaaier benzine is getankt die ongeschikt is voor de motor, kan de grasmaaier beschadigd raken.
- Gebruik recente loodvrije merkbenzine.
- Houd u aan de voorschriften in de gebruiks-aanwijzing van de motor.
4.8 Werken
⚠ WAARSCHUWING
■ Als de gebruiker de motor niet op de juiste manier start, kan de gebruiker de controle over de grasmaaier verliezen. De gebruiker kan ernstig letsel oplopen.
- Start de motor zoals in deze gebruiksaanwijzing beschreven staat.
■ De gebruiker kan in bepaalde omstandigheden niet meer geconcentreerd werken. De gebruiker kan struikelen, vallen en ernstig letsel oplopen.
▶ Werk rustig en doordacht.
- Maai alleen bij goed zicht. Werk niet met de grasmaaier als de lichtomstandigheden en het zicht slecht zijn.
▶ Bedien de grasmaaier alléén.
▶ Pas op voor obstakels.
▶ Kantel de grasmaaier niet.
- Werk rechtop staand op de grond en zorg voor goed evenwicht.
- Als er vermoeidheidsverschijnselen optreden: las een pauze in.
- Als op een helling wordt gemaaid: maai dwars op de helling.
- Werk niet op hellingen van meer dan 25° (46,6 %).
- Gebruik de grasmaaier uiterst behoedzaam wanneer u in de buurt van hellingen, terreinkanten, sloten, vuilnishopen en dijken werkt.
- Plan de werktijden zodanig dat hoge belasting gedurende langere tijd wordt voorkomen.
■ Wanneer de motor draait, ontstaan er uitlaatgassen. Ingeademde uitlaatgassen kunnen mensen vergiftigen.
▶ Adem geen uitlaatgassen in.
- Werk op een goed geventileerde plaats met de grasmaaier.
▶ Bij misselijkheid, hoofdpijn, zichtstoornissen, slecht horen of duizeligheid: stop met werken en raadpleeg een arts.
■ Als de gebruiker gehoorbescherming draagt en de motor draait, kan de gebruiker geluiden beperkt waarnemen en inschatten.
▶ Werk rustig en doordacht.
■ De grasmaaier is voorzien van een motorstop- voorziening.
▶ De motor en het mes worden bij het loslaten van de schakelbeugel binnen 3 seconden gestopt.
■ De gebruiker kan zich aan het draaiende mes snijden. De gebruiker kan ernstig letsel oplopen.
▶ Trek de bougiestekker los.
▶ Raak het draaiende mes niet aan.
▶ Als het mes door een voorwerp geblokkeerd is: Schakel de motor uit. Verwijder pas hierna het voorwerp.
■ Als de grasmaaier anders gaat werken of zich ongewoon gedraagt, verkeert de grasmaaier mogelijk in een niet-veilige toestand. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
- Stop met werken en neem contact op met een STIHL vakhandelaar.
■ Tijdens het werken kunnen op de grasmaaier vibraties ontstaan.
▶ Draag werkhandschoenen.
▶ Neem pauzes.
- Als er tekenen van een verstoring van de doorbloeding optreden: raadpleeg een arts.
■ Bekijk het maaivlak en let op obstakels. Als het mes tijdens het werken op een vreemd voorwerp stuit, kan het of delen ervan met hoge snelheid omhoog worden geslingerd.
Personen kunnen letsel oplopen en er kan beschadiging optreden.
▶ Verwijder vreemde voorwerpen zoals stenen, stokken, draden, speelgoed of andere zaken uit het werkgebied. Markeer verborgen voorwerpen die niet verwijderd kunnen worden.
4 Veiligheidsinstructies Nederlands
■ Wanneer de schakelbeugel voor maaiwerk wordt losgelaten, draait het mes nog korte tijd door. Personen kunnen ernstig letsel oplopen.
▶ Wacht totdat het mes niet meer draait.
■ Als het mes op een hard voorwerp stuit, kunnen vonken ontstaan. Vonken kunnen in een licht ontvlambare omgeving brand veroorzaken. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.
- Werk niet in een licht ontvlambare omgeving.
■ Als de grasmaaier op een hellend vlak wordt neergezet, kan deze onbedoeld naar beneden rollen. Personen kunnen letsel oplopen en er kan beschadiging optreden.
▶ Laat de grasmaaier alleen los, als deze op een horizontaal vlak staat en niet vanzelf kan wegrollen.
■ Als er voorwerpen aan de duwstang worden bevestigd, kan de grasmaaier door het extra gewicht kantelen. Personen kunnen letsel oplopen en er kan beschadiging optreden.
- Bevestig geen voorwerpen aan de duwstang.
GEVAAR
■ Als in de buurt van onder spanning staande leidingen wordt gewerkt, kan het mes met de onder spanning staande leidingen in contact komen en deze beschadigen. De gebruiker kan ernstig of dodelijk letsel oplopen.
- Werk niet in de buurt van onder spanning staande leidingen.
■ Als bij onweer wordt gewerkt, kan de gebruiker door de bliksem worden getroffen. De gebruiker kan ernstig of dodelijk letsel oplopen.
▶ Als het onweert: niet werken.
■ Als er bij regen wordt gewerkt, kan de gebruiker uitglijden. De gebruiker kan ernstig of dodelijk letsel oplopen.
▶ Als het regent: niet werken.
4.9 Transporteren
⚠ WAARSCHUWING
- Bij het transport kan de grasmaaier omvallen of bewegen. Personen kunnen letsel oplopen en er kan beschadiging optreden.
▶ Schakel de motor uit.
▶ Wacht totdat het mes niet meer draait.
▶ Trek de bougiestekker los.
- Zet de grasmaaier met spangordels, riemen of een net zodanig op een geschikt laadoppervlak vast, dat deze niet kan omvallen en niet kan bewegen.
■ Wanneer de motor uitgedraaid is, kunnen de geluiddemper en de motor nog heet zijn. De gebruiker kan bij het transport zich branden.
■ De grasmaaier is zwaar. Als de gebruiker de grasmaaier alléén draagt, kan de gebruiker letsel oplopen.
▶ Draag werkhandschoenen.
▶ Draag de grasmaaier met twee personen.
4.10 Opslag
⚠ WAARSCHUWING
■ Kinderen kunnen de gevaren van de grasmaaier niet herkennen en niet inschatten. Kinderen kunnen ernstig letsel oplopen.
▶ Schakel de motor uit.
▶ Sla de grasmaaier buiten bereik van kinderen op.
▶ Sla de grasmaaier schoon en droog op.
■ Als de grasmaaier op een hellend vlak wordt opgeslagen, kan deze onbedoeld naar beneden rollen. Personen kunnen letsel oplopen en er kan beschadiging optreden.
- Sla de grasmaaier uitsluitend op een vlakke ondergrond op.
4.11 Reiniging, onderhoud en reparatie
⚠ WAARSCHUWING
■ Als de motor tijdens het reinigen, onderhoud uitvoeren of repareren loopt, kunnen personen ernstig letsel oplopen en kan er materiële schade ontstaan.
▶ Schakel de motor uit.
▶ Wacht totdat het mes niet meer draait.
▶ Trek de bougiestekker los.
Nederlands 5 Grasmaaier bedrijfsklaar maken
■ Wanneer de motor uitgedraaid is, kunnen de geluiddemper en de motor nog heet zijn. Personen kunnen brandwonden oplopen.
- Wacht totdat de geluiddemper en de motor afgekoeld zijn.
- Als gevolg van agressieve reinigingsmiddelen, reinigen met een waterstraal of met scherpe voorwerpen kan de grasmaaier of het mes beschadigd raken. Als de grasmaaier of het mes niet op de juiste manier wordt gereinigd, kunnen onderdelen niet meer naar behoren functioneren en kunnen veiligheidsvoorzieningen buiten werking worden gezet. Personen kunnen ernstig letsel oplopen.
▶ Reinig de grasmaaier en het mes zoals in deze gebruiksaanwijzing beschreven staat, 15.2.
- Als de grasmaaier of het mes niet op de juiste manier wordt onderhouden of gerepareerd, kunnen onderdelen niet meer naar behoren functioneren en kunnen veiligheidsvoorzieningen buiten werking worden gezet. Personen kunnen ernstig of dodelijk letsel oplopen.
- Vervang versleten of beschadigde onderdelen.
- Als onderhoud of reparaties aan de grasmaaier moeten worden uitgevoerd: neem contact op met een STIHL vakhandelaar.
- Voer onderhoud aan het mes uit zoals in deze gebruiksaanwijzing beschreven staat.
■ Tijdens het reinigen, onderhoud uitvoeren of repareren van het mes kan de gebruiker zich snijden aan de scherpe snijranden. De gebruiker kan letsel oplopen.
- Draag werkhandschoenen van stevig materiaal.
■ Tijdens het slijpen kan het mes heet worden. De gebruiker kan zich branden.
▶ Wacht totdat het mes is afgekoeld.
- Draag werkhandschoenen van stevig materiaal.
5 Grasmaaier bedrijfsklaar maken
5.1 Grasmaaier bedrijfsklaar maken
Voorafgaand aan de werkzaamheden moeten altijd de volgende stappen worden gezet:
- Controleer of de volgende onderdelen in een veilige toestand verkeren:
- Grasmaaier, 4.6.1.
- Mes, 4.6.2.
▶ Reinig de grasmaaier, 15.2.
▶ Controleer het mes, 10.2.
▶ Vul motorolie bij, 6.1.
▶ Klap de duwstang omhoog, 18.1.
▶ Tank de grasmaaier bij, 07.1.
▶ Stel de snijhoogte in, 1.2.
- Controleer de bedieningsorganen, 10.1.
▶ Als de stappen niet kunnen worden uitgevoerd: gebruik de grasmaaier niet en neem contact op met een STIHL vakhandelaar.
6 Motorolie bijvullen
6.1 Motorolie bijvullen
De motorolie smeert en koelt de motor.
De specificatie van de motorolie en de bij te vullen hoeveelheid staan in de gebruiksaanwijzing van de motor.
LET OP
■ Bij levering is het apparaat niet gevuld met motorolie. Als de motor wordt gestart zonder of met te weinig motorolie kan de grasmaaier beschadigd raken.
- Controleer elke keer voordat er wordt gestart het motoroliepeil en vul zo nodig motorolie bij.
- Vul motorolie bij zoals in de gebruiksaanwijzing van de motor beschreven staat.
7 Grasmaaier bijtanken
7.1 Grasmaaier bijtanken
LET OP
■ Als voor de grasmaaier geen geschikte brandstof wordt getankt, kan de grasmaaier beschadigd raken.
- Zie de gebruiksaanwijzing van de motor.
▶ Schakel de motor uit.
- Plaats de grasmaaier op een vlakke ondergrond.
▶ Reinig het gebied onder de brandstoftankdop met een vochtige doek.
▶ Neem de brandstoftankdop (1) weg.
▶ Vul brandstof bij, zodat er minstens 15 mm tot aan de rand van de brandstoftank vrij blijft.
- Plaats de brandstoftankdop (1) op de brandstoftank.
- Draai de brandstoftankdop (1) rechtsom en zet deze met de hand vast.
De brandstoftank is afgesloten.
8 Grasmaaier voor de gebruiker instellen
8.1 Duwstang omhoog klappen
▶ Schakel de motor uit.
▶ Trek de bougiestekker los.
- Plaats de grasmaaier op een vlakke ondergrond.
- Open de snelspanners (1) als deze gesloten zijn.
- Klap de duwstang (2) omhoog en let er op dat de kabel (3) niet ingeklemd raakt.
- Sluit de snelspanners (1). De duwstang (2) is vast met de grasmaaier verbonden.
▶ Druk de schakelbeugel voor maaiwerk (4) naar de duwstang (2) en houd deze ingedrukt.
- Trek de starchandgreep (5) langzaam in de richting van de kabelgeleider (6).
Haak de starchandgreep (5) in de kabelgeleider (6) vast.
▶ Laat de schakelbeugel voor maaiwerk (4) los.
- Sluit de bougiestekker weer aan.
8.2 Duwstang inklappen
De duwstang kan worden ingeklapt om ruimtebesparend te worden vervoerd of opgeslagen.
▶ Schakel de motor uit.
▶ Trek de bougiestekker los.
- Plaats de grasmaaier op een vlakke ondergrond.
- Druk de schakelbeugel voor maaiwerk naar de duwstang en houd deze ingedrukt.
Haak de starchandgreep uit de kabelgeleider en leid deze langzaam in de richting van de motor terug.
▶ Laat de schakelbeugel voor maaiwerk los.
- Houd de duwstang vast en draai de stergrepen los.
▶ Klap de duwstang naar voren.
9 Motor starten en afzetten
9.1 Motor starten
- Plaats de grasmaaier op een vlakke ondergrond.
▶ Druk de schakelbeugel voor maaiwerk (1) met de linkerhand naar de duwstang en houd deze ingedrukt.
- Trek de starchandgreep (2) met de rechterhand langzaam tot aan een voelbare weerstand uit.
- Trek de starchandgreep (2) net zolang snel uit en laat deze teruggaan totdat de motor draait.
- Als de motor niet start: zie de gebruiksaanwijzing van de motor.
9.2 Motor uitschakelen
- Plaats de grasmaaier op een vlakke ondergrond.
▶ Laat de schakelbeugel voor maaiwerk los. De motor slaat af.
▶ Verlaat de gebruikerspositie.
10 Grasmaaier controleren
10.1 Bedieningsorganen controleren
Schakelbeugel voor maaiwerk
▶ Schakel de motor uit.
- Trek de schakelbeugel voor maaiwerk volledig in de richting van de duwstang en laat deze weer los.
- Als de schakelbeugel voor maaiwerk moeilijk beweegt of niet in de uitgangspositie terugveert: gebruik de grasmaaier niet en neem contact op met een STIHL vakhandelaar. De schakelbeugel voor maaiwerk is defect.
10.2 Mes controleren
▶ Schakel de motor uit.
▶ Trek de bougiestekker los.
- Zet de grasmaaier rechtop, 15.1.
▶ Meet het volgende:
- Dikte a
- Breedte b
- Slijphoek c
- Als de minimumdikte of de minimumbreedte is onderschreden: mes vervangen, 19.2.
- Als de slijphoek niet is aangehouden: mes slijpen, 19.2.
- Als er onduidelijkheid bestaat: neem contact op met een STIHL vakhandelaar.
11 Met de grasmaaier werken
11.1 Grasmaaier vasthouden en leiden
▶ Houd de duwstang met beide handen zodanig vast dat de duimen de duwstang omsluiten.
11.2 Snijhoogte instellen
Er kunnen 4 snijhoogtes worden ingesteld:
- 30 mm = stand 1
- 50 mm = stand 2
- 70 mm = stand 3
- 85 mm = stand 4
De snijhoogte wordt achter en voor afzonderlijk ingesteld. De instelling van de snijhoogte moet achter en voor hetzelfde zijn.
Snijhoogte achter instellen
▶ Schakel de motor uit.
Het mes mag niet draaien.
- Plaats de grasmaaier op een vlakke ondergrond.
▶ Druk de achteras naar beneden.
De achteras is losgemaakt en kan worden ver-
steld.
- Zet de achteras links en rechts in de gewenste positie.
Snijhoogte voor instellen
▶ Schakel de motor uit.
Het mes mag niet draaien.
- Plaats de grasmaaier op een vlakke ondergrond.
▶ Druk de vooras naar beneden.
De vooras is losgemaakt en kan worden ver-
steld.
- Zet de vooras links en rechts in de gewenste positie.

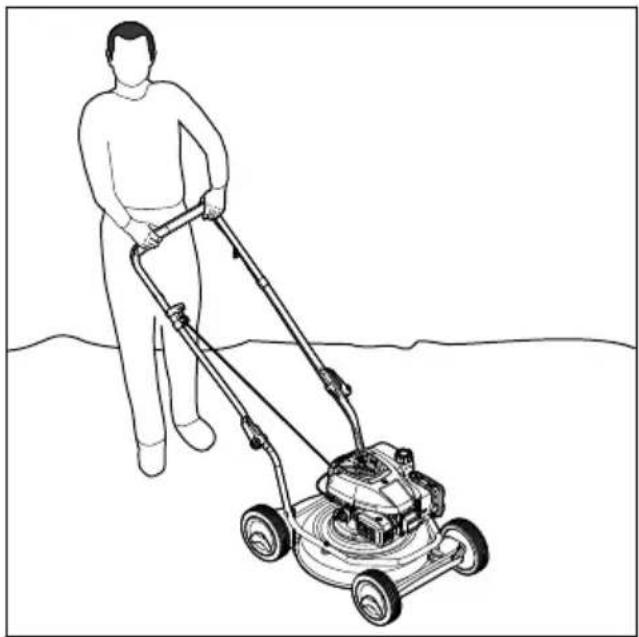

11.3 Mulchen
Bij het mulchen wordt het afgesneden gras door een speciale geleiding van de luchtstroom bij het mes meerdere malen versnipperd en daarna weer terug in de grasnerf geblazen. Het maai- goed blijft op het gazonoppervlak liggen, waar het een beetje vergaat en als natuurlijke mest werkt. Door regelmatig te mulchen en het gras kort te houden, krijgt u een mooi en dicht gazon. Snij daarbij een derde van de grashoogte af.
Voorwaarden voor een fraai mulchresultaat:
- Frequentie: in de lente (voornaamste groeiperiode) minstens 2 keer per week, in de zomer en in de herfst 1 keer per week.
- Maai het gazon als het zo droog mogelijk is.
- Gebruik goed geslepen snijmessen.
- Kies een lage snelheid vooruit.
- Varieer de maairichting en zorg ervoor dat de maaibanen elkaar overlappen.
- Maai hoog opgeschoten gras altijd in fasen.
- Duw de grasmaaier langzaam en gecontroleerd vooruit.
12 Na de werkzaamheden
12.1 Na het werken
▶ Schakel de motor uit.
- Als de grasmaaier nat is: laat de grasmaaier drogen.
▶ Reinig de grasmaaier.
13 Vervoeren
13.1 Grasmaaier vervoeren
▶ Schakel de motor uit.
Het mes mag niet draaien.
▶ Trek de bougiestekker los.
Grasmaaier duwen
- Duw de grasmaaier langzaam en gecontroleerd vooruit.

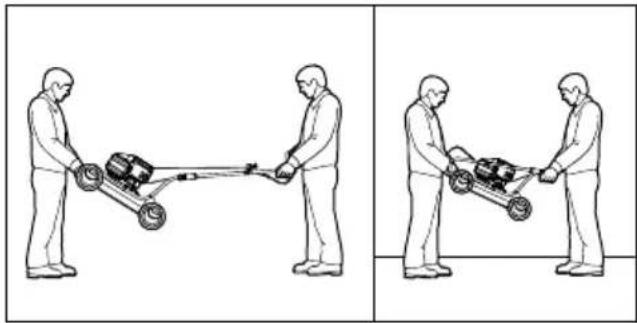

Grasmaaier dragen
- Draag werkhandschoenen van stevig materiaal.
- Als de grasmaaier met uitgeklapte duwstang wordt gedragen:
▶ Laat één persoon de grasmaaier met beide handen aan de behuizing voor vasthouden en een andere persoon met beide handen aan de duwstang.
- Til en draag de grasmaaier met twee personen.
- Als de grasmaaier met ingeklapte duwstang wordt gedragen:
▶ klap de duwstang in, 18.2.
▶ Laat één persoon de grasmaaier met beide handen aan de behuizing voor vasthouden en een andere persoon met beide handen aan de duwstang.
- Til en draag de grasmaaier met twee personen.
De grasmaaier in een voertuig transporteren
- Zet de grasmaaier rechtopstaand zodanig vast, dat de grasmaaier niet kan omvallen en niet kan bewegen.
14 Opslaan
-
Zet de motor uit en laat deze afkoelen.
▶ Trek de bougiestekker los.
▶ Sla de grasmaaier zodanig op, dat aan de volgende voorwaarden is voldaan: -
De grasmaaier staat buiten het bereik van kinderen.
- De grasmaaier is schoon en droog.
- De grasmaaier kan niet omvallen.
- De grasmaaier kan niet wegrollen.
15 Reinigen
15.1 Grasmaaier rechtop zetten
▶ Rijd de brandstoftank leeg.
De motor slaat af.
- Plaats de grasmaaier op een vlakke ondergrond.
▶ Stel de snijhoogte op de hoogste stand 1 in, 11.2.
▶ Trek de bougiestekker (1) los.
▶ Houd de duwstang (2) vast en open de snel-spanners (3).
▶ Leg de duwstang (2) naar achteren.
- Plaats de grasmaaier op de achterkant.
15.2 Grasmaaier reinigen
▶ Schakel de motor uit.
▶ Laat de grasmaaier afkoelen.
▶ Trek de bougiestekker los.
- Reinig de grasmaaier met een vochtige doek.
- Reinig de ventilatiesleuven met een kwast.
▶ Zet de grasmaaier rechtop.
▶ Reinig het gebied rondom het mes en het mes zelf met een houten stok, een zachte borstel of een vochtige doek.
16 Onderhoud
16.1 Onderhoudsintervallen
Onderhoudsintervallen zijn afhankelijk van de omgevings- en werkomstandigheden. STIHL adviseert de volgende onderhoudsintervallen:
Motor
220 0478-111-9949-B
- Onderhoud de motor zoals in de gebruiksaanwijzing van de motor beschreven staat.
Grasmaaier
▶ Laat de grasmaaier elk jaar door een STIHL vakhandelaar controleren.
16.2 Mes demonteren en monteren

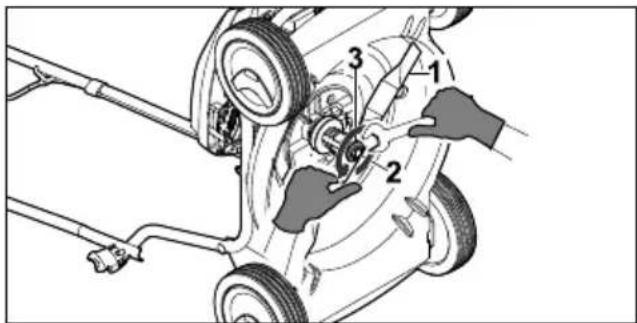

16.2.1 Mes demonteren
▶ Schakel de motor uit.
▶ Trek de bougiestekker los.
▶ Zet de grasmaaier rechtop.
▶ Houd het mes (1) vast.
▶ Draai de bout (2) in de richting van de pijl eruit en neem deze met de ring (3) weg.
▶ Neem het mes (1) weg.
▶ Gooi de bout (2) en de ring (3) weg.
Gebruik voor de montage van het mes (1) een nieuwe bout en ring.
16.2.2 Mes monteren
▶ Schakel de motor uit.
▶ Trek de bougiestekker los.
▶ Zet de grasmaaier rechtop.
▶ Leg de nieuwe ring (3) op de nieuwe bout (2).
▶ Breng boutborgmiddel Loctite 243 op de schroefdraad van de bout (2) aan.
- Plaats het mes (1) zodanig, dat de verhogingen op het contactvlak in de uitsparingen in het mes (1) grijpen.
▶ Draai de bout (2) samen met de ring (3) in.
▶ Houd het mes (1) vast.
▶ Haal de bout (2) met 65 Nm aan.
16.3 Mes slijpen en uitbalanceren
Het vereist veel oefening om het mes goed te kunnen slijpen en uitbalanceren.
STIHL raadt aan om het mes door een STIHL vakhandelaar te laten slijpen en uitbalanceren.
WAARSCHUWING
■ De snijkanten van het mes zijn scherp. De gebruiker kan zich snijden.
- Draag werkhandschoenen van stevig materiaal.
▶ Schakel de motor uit.
▶ Trek de bougiestekker los.
▶ Zet de grasmaaier rechtop.
▶ Demonteer het mes.
▶ Slijp het mes. Houd daarbij de slijphoek aan en koel het mes, 19.2.
Het mes mag tijdens het slijpen niet blauw verkleuren.
▶ Monteer het mes.
- Als er onduidelijkheid bestaat: neem contact op met een STIHL vakhandelaar.
17 Repareren
17.1 Grasmaaier repareren
De gebruiker kan de grasmaaier en het mes niet zelf repareren.
- Als de grasmaaier of het mes beschadigd is: gebruik de grasmaaier of het mes niet en neem contact op met een STIHL vakhandelaar.
▶ Als de waarschuwingsstickers onleesbaar of beschadigd zijn: laat de waarschuwingsstickers door een STIHL vakhandelaar vervangen.
18 Storingen opheffen
18.1 Storingen in de grasmaaier verhelpen
| Storing Oorzaak Oplossing | ||
| De motor kan niet worden gestart. | De schakelbeugel voor maai-werk is niet ingedrukt. | ► Start de motor zoals in deze gebruiksaanwijzing beschreven staat. |
| De brandstoft | Tank is leeg. ► Tank de grasmaaier bij. | |
| De brandstofleiding zit verstopt. | ► Neem contact op met een STIHL vakhandelaar. | |
| Er zit slechte, vervuilde of oude brandstof in de tank. | ► Gebruik recente merkbrandstof (loodvrije ben-zine). | |
| Het luchtfilter is vuil. ► Neem contact op met een STIHL vakhandelaar. | ||
| De bougiestekker is van de bougie afgekoppeld of de onts-tekingskabel is niet goed op de stekker aangesloten. | ► Sluit de bougiestekker aan.► Controleer de verbinding tussen bougiekabel en stekker. | |
| De bougie zit vol roet, is beschadigd of de afstand tus-sen de elektroden is onjuist. | ► Reinig of vervang de bougie.► Stel de afstand van de elektroden in. | |
| De weerstand op het mes is te groot. | ► Stel een hogere snijhoogte in.► Start de motor in lager gras. | |
| De motor is moeilijk te starten of de motor levert weinig vermo-gen. | De behuizing van de gras-maaier zit verstopt. | Reinig de grasmaaier. |
| Storing Oorzaak | k Oplossing | |
| De snijhoogte | is te laag inge-steld of de voorwaartse snel-heid is te hoog. | Pas de snijhoogte aan of maai langzamer. |
| Er zit water in de brandstoftank en de carburator of de carburator is verstopt. | Ledig de brandstoftank en reinig de brandstofleiding en de carburator. | |
| De brandstoftank is vuil. Neem contact op met een STIHL vakhandelaar. | ||
| Het luchtfilter is vuil. Neem contact op met een STIHL vakhandelaar. | ||
| De bougie zit vol roet. Reinig of vervang de bougie. | ||
| De motor wordt ergheet. | Het oliepeil van de motorolie is te laag. | Vul motorolie bij of ververs deze zoals in de gebruik-saanwijzing van de motor beschreven staat. |
| De koelvinnen zijn vuil. Reinig de grasmaaier. | ||
| De gras-maaier trilt sterk. | Het mes is beschadigd. Vervang het mes. | |
| Het mes is niet correct gemon-teerd. | Monteer het mes. | |
| Het gras wordt niet goed afgesne-den. | Het mes is stomp of versleten. Sijp het mes of vervang het. | |
- RM 2.1 R: 2,1 kW (2,8 pk) bij 2800 omw./min.
- RM 2.0 RC: 2,2 kW (3,0 pk) bij 2800 omw./min.
Toerental:
- RM 2.1 R: 2800 omw./min.
- RM 2.0 RC: 2800 omw./min.
Maximumcapaciteit van de brandstoftank:
19.3 Geluids- en vibratiewaarden
RM 2.1 R
De K-waarde voor het geluidsdrukniveau bedraagt 2 dB(A). De K-waarde voor het geluidsniveau bedraagt 1,4 dB(A). De K-waarde voor de vibratiewaarden bedraagt 3,16 m/s ^2 .
- Geluidsdrukniveau L_pA gemeten volgens 2006/42/EC: 79 dB(A)
– Geluidsniveau L_wA gemeten volgens 2000/14/EC: 91 dB(A) - Vibratiewaarde a_hv gemeten volgens EN 12096, duwstang: 7,90 m/s²
RM 2.0 RC
De K-waarde voor het geluidsdrukniveau bedraagt 2 dB(A). De K-waarde voor het geluidsniveau bedraagt 2,1 dB(A). De K-waarde voor de vibratiewaarden bedraagt 2,20 m/s ^2 .
- Geluidsdrukniveau L _pA gemeten volgens 2006/42/EC: 79 dB(A)
- Geluidsniveau L _wA gemeten volgens 2000/14/EC: 91,3 dB(A)
- Vibratiewaarde a_hv gemeten volgens EN 12096, duwstang: 4,40 m/s ^2
Informatie over het voldoen aan de werkgeversrichtlijn Vibratie 2002/44/EC staat op www.stihl.com/vib vermeld.
19.4 REACH
REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicaliën.
Informatie met betrekking tot het voldoen aan het REACH-voorschrift is onder www.stihl.com/reach weergegeven.
20 Onderdelen en toebehoren
20.1 Onderdelen en toebehoren
STIHL Deze symbolen kenmerken de originele STIHL onderdelen en het originele STIHL toebehoren.
STIHL adviseert alleen originele STIHL onderdelen en origineel STIHL toebehoren te gebruiken.
Reserveonderdelen en toebehoren van andere fabrikanten kunnen door STIHL wat betreft betrouwbaarheid, veiligheid en geschiktheid ondanks continue marktobservatie niet worden beoordeeld en STIHL kan ook niet borg staan voor het gebruik ervan.
Originele STIHL onderdelen en origineel STIHL toebehoren zijn leverbaar via de STIHL dealer.
20.2 Belangrijke vervangingsonder- delen
De firma STIHL is niet aansprakelijk voor persoonlijk letsel en materiële schade als gevolg van het gebruik van niet-toegestane aanbouw- of vervangingsonderdelen.
- Mes: 6357 702 0102
- Mesbout: 9008 319 9028
- Ring: 0000 702 6600
21 Milieuverantwoord afvoeren
21.1 Verwijdering van afgedankte grasmaaiers
Informatie over het afvoeren als afval is te krijgen bij de STIHL vakhandelaar.
▶ Verwijder afgedankte grasmaaiers, messen, benzine, motorolie, accessoires en verpakking milieuvriendelijk en volgens de voorschriften.
22 EU-conformiteitsverklaring
22.1 Grasmaaier STIHL RM 2.1 R, RM 2.0 RC
verklaart op eigen verantwoordelijkheid dat
– Type: Grasmaaier
- Merk: STIHL
- Type: RM 2.1 R, RM 2.0 RC
Productiecode:
- 6357
voldoet aan de betreffende bepalingen van de richtlijnen 2000/14/EC, 2006/42/EC, 2014/30/EU und 2011/65/EU en overeenkomstig de op de productiedatum geldende versies van de volgende normen is ontwikkeld en geproduceerd: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.
Naam en adres van de bevoegde instantie: TÜV Rheinland LGA Products GmbH
Tillystraße 2
D-90431 Nürnberg
Voor het bepalen van het gemeten en gewaarborgde geluidsniveau is gehandeld volgens richtlijn 2000/14/EC, bijlage VIII.
Gemeten geluidsniveau:
- RM 2.1 R: 91 dB(A)
- RM 2.0 RC: 91,3 dB(A)
Gegarandeerd geluidsniveau:
- RM 2.1 R: 92 dB(A)
- RM 2.0 RC: 93 dB(A
De technische documentatie is bewaard bij de registratie van het product van STIHL Tirol GmbH.
Het bouwjaar en het machinenummer staan op de grasmaaier vermeld.
Langkampfen, 02/01/2020
STIHL Tirol GmbH
i.o. W. Thick
Matthias Fleischer, Hoofd Onderzoek en Ontwik- keling
i.o.
Sven Zimmermann, Hoofd Kwaliteit
22.2 Importeur voor Groot-Brittannië
ANDREAS STIHL Ltd.
Stihl House
Stanhope Road
CAMBERLEY
SURREY GU15 3YT
Great Britain
Содержание
- Marca de fabricatie: STIHL
– Tip: RM 2.1 R, RM 2.0 RC
Identificare serie:
-6357
