| Вид продукт | Косачка за трева |
| Марка | Stihl |
| Модел | RM 2 RC |
| Двигател | KOHLER HD675, 4-тактов |
| Работен обем | 149 cm³ |
| Мощност | 2,2 kW (3,0 к.с.) при 2800 об/мин |
| Номинален режим на работа | 2800 об/мин |
| Ширина на косене | 46 cm |
| Височина на косене | 4 позиции: 30, 50, 70, 85 mm (отделна настройка отпред/отзад) |
| Капацитет на резервоара за гориво | 1,4 L |
| Тегло | 27 kg |
| Тип моторно масло | Масло SAE 30 или 10W-30 (количество: виж инструкцията на двигателя) |
| Функции | Мулчиране, ръчно стартиране със защитна дръжка |
| Безопасност | Спиране на двигателя за 3 s след отпускане на дръжката, защита от пръски |
| Поддръжка и почистване | Почистване след всяка употреба, смяна на моторно масло, подмяна на нож и свещ |
| Резервни части и ремонтопригодност | Нож (реф. 6357 702 0102), фиксиращ винт, свещ, въздушен филтър |
| Обща информация | Инструкция за употреба от 364 страници, гаранция на производителя |
Често задавани въпроси - RM 2 RC STIHL
Въпроси на потребители за RM 2 RC STIHL
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия косачка за трева в PDF формат безплатно! Намерете ръководството си RM 2 RC - STIHL и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. RM 2 RC на марката STIHL.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RM 2 RC STIHL
316 - 332 Ръководство за употреба
332 - 347 Instructiuni de utilizare
347 - 361 Uputstvo za upotrebu

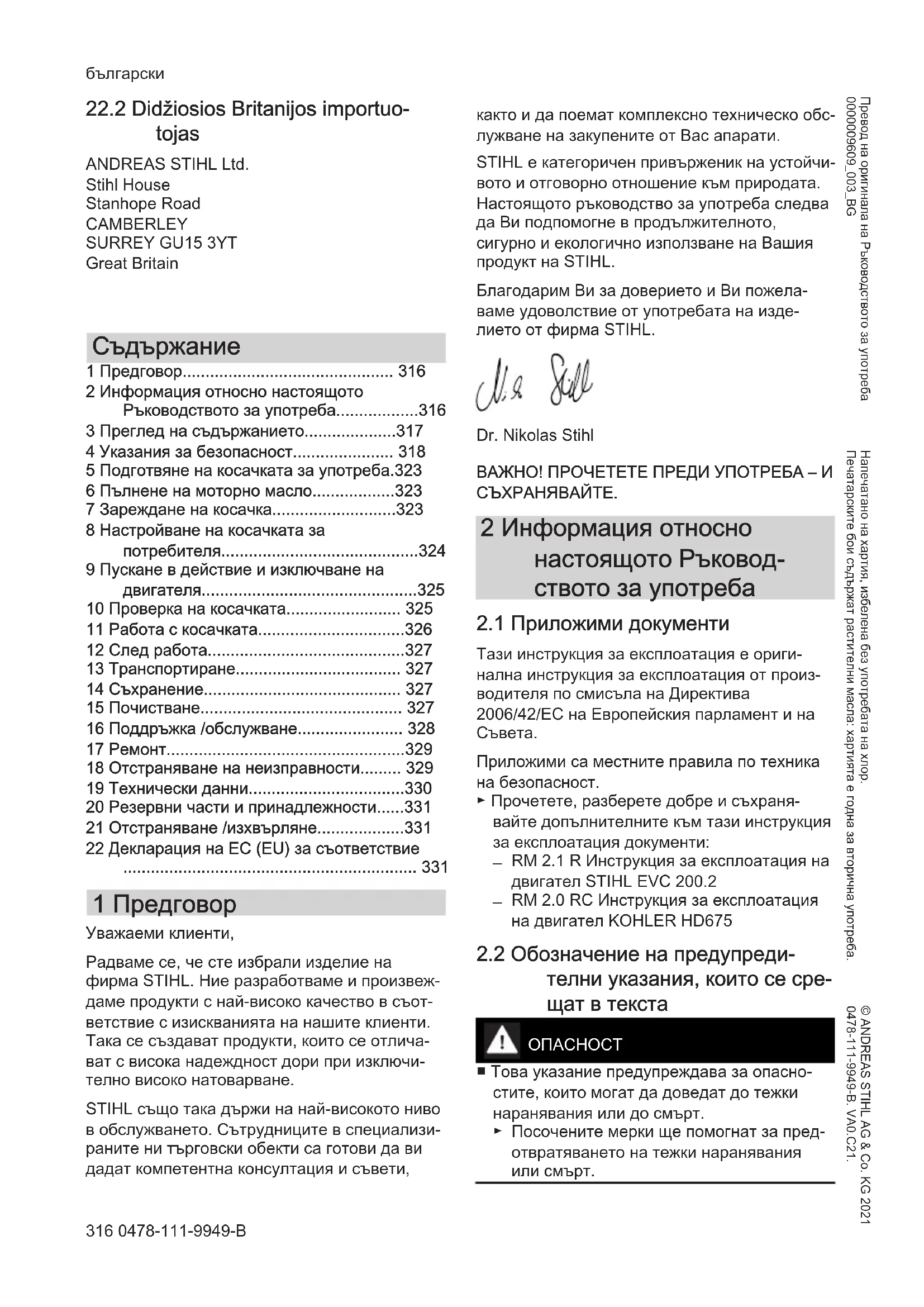

Inhaltsverzeichnis
1 Предговор.... 316
2 Информация относно настоящото
Ръководството за употреба......316
3 Преглед на съдържанието....317
4 Указания за безопасност.... 318
5 Подготвяне на косачката за употреба.323
6 Пълнене на моторно масло....323
7 Зареждане на косачка....323
8 Настройване на косачката за потребителя....324
9 Пускане в действие и изключване на двигателя....325
14 Съхранение.... 327
15 Почистване.... 327
16 Поддръжка /обслужване.... 328
17 Ремонт....329
18 Отстраняване на неизправности...... 329
19 Технически данни....330
21 Отстраняване /изхвърляне....331
22 Декларация на EC (EU) за съответствие 331
1 Предговор
Уважаеми клиенти,
Радваме се, че сте избрали изделие на фирма STIHL. Ние разработваме и произвеждаме продукти с най-високо качество в съответствие с изискванията на нашите клиенти. Така се създават продукти, които се отличават с висока надеждност дори при изключително високо натоварване.
STIHL също така държи на най-високото ниво в обслужването. Сътрудниците в специализи- раните ни търговски обекти са готови да ви дадат компетентна консултация и съвети,
както и да поемат комплексно техническо обслужване на закупените от Вас апарати.
STIHL е категоричен привърженик на устойчивото и отговорно отношение към природата. Настоящото ръководство за употреба следва да Ви подпомогне в продължителното, сигурно и екологично използване на Вашия продукт на STIHL.
Благодарим Ви за доверието и Ви пожелаваме удоволствие от употребата на изделието от фирма STIHL.
Dr. Nikolas Stihl
ВАЖНО! ПРОЧЕТЕТЕ ПРЕДИ УПОТРЕБА – И СЪХРАНЯВАЙТЕ.
2 Информация относно настоящото Ръковод- ството за употреба
2.1 Приложими документи
Тази инструкция за експлоатация е оригинална инструкция за експлоатация от производителя по смисъла на Директива 2006/42/EC на Европейския парламент и на Съвета.
Приложими са местните правила по техника на безопасност.
▶ Прочетете, разберете добре и съхранявайте допълнителните към тази инструкция за експлоатация документи:
– RM 2.1 R Инструкция за експлоатация на двигател STIHL EVC 200.2
– RM 2.0 RC Инструкция за експлоатация на двигател KOHLER HD675
2.2 Обозначение на предупреди- телни указания, които се сре- щат в текста
ОПАСНОСТ
■ Това указание предупреждава за опасностите, които могат да доведат до тежки наранявания или до смърт.
▶ Посочените мерки ще помогнат за предотвратяването на тежки наранявания или смърт.
ПРЕДУПРЕЖДЕНИЕ
■ Това указание предупреждава за опасностите, които могат да доведат до тежки наранявания или до смърт.
▶ Посочените мерки ще помогнат за предотвратяването на тежки наранявания или смърт.
УКАЗАНИЕ
■ Това указание предупреждава за опасности, които могат да доведат до материални щети.
▶ Посочените мерки ще помогнат за предотвратяването на материални щети.
Този символ насочва към глава от настоящото ръководството за употреба.
3 Преглед на съдържа- нието

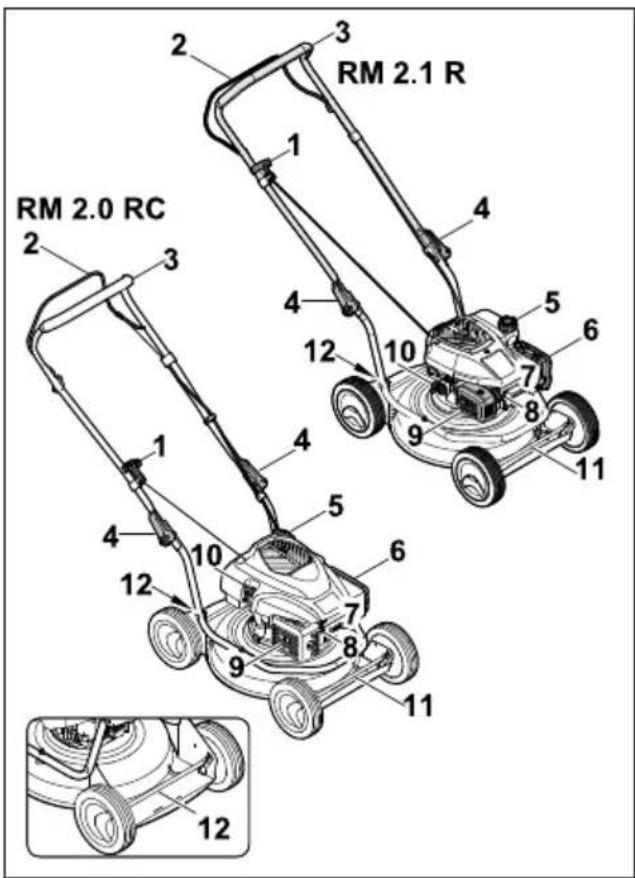

3.1 Косачка
Ръкохватката за стартиране служи за стар- тиране на двигателя.
2 Превключващ лост за режима на косене Превключващият лост за режима на косене служи за стартиране и изключване на двигателя.
3 Ръкохватка
Ръкохватката служи за държане, управление и транспортиране на косачката.

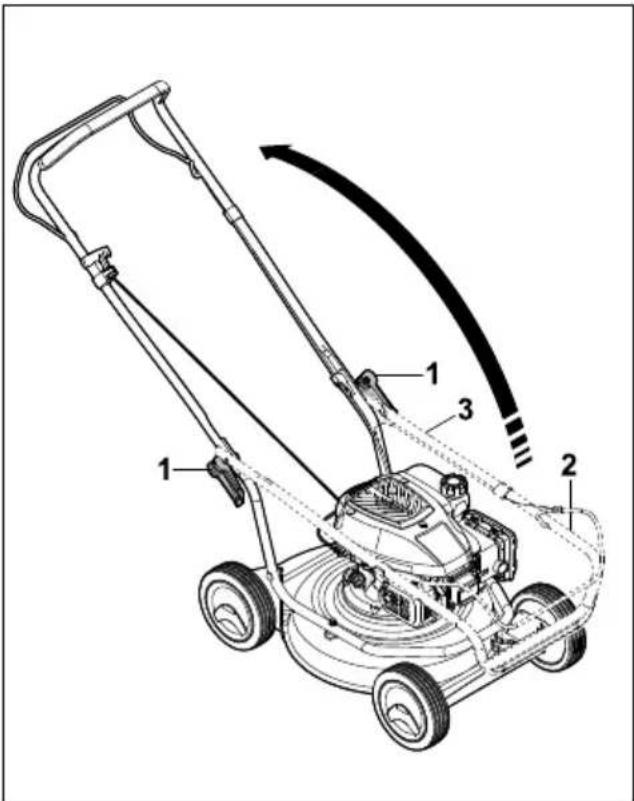

4 Бързозатегателно приспособление
Бързозатегателните приспособления фиксират ръкохватката към косачката.
5 Капачка на резервоара за гориво
Капачката на резервоара за гориво затваря отвора за пълнене на бензин.
6 Капак на филтъра
Капакът на филтъра покрива въздушния филтър.
7 Запалителна свещ
Запалителната свещ запалва горивно-въз- душната смес в двигателя.
8 Накрайник на запалителната свещ
Накрайникът на запалителната свещ свързва проводника на запалването със запалителната свещ.
9 Шумозаглушител
Шумозаглушителят намалява звуковите емисии на косачката.

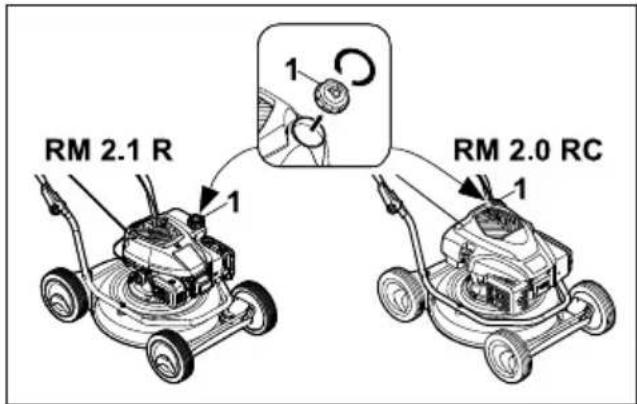

Тапата за моторно масло затваря отвора за пълнене на моторно масло.

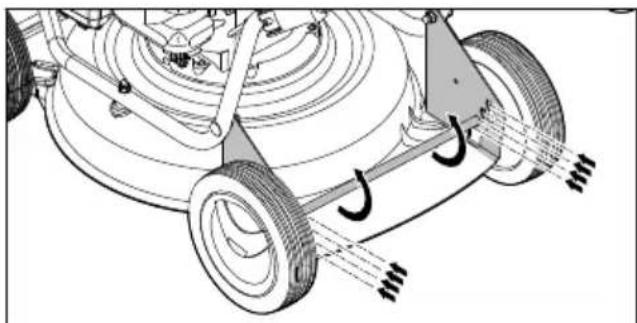

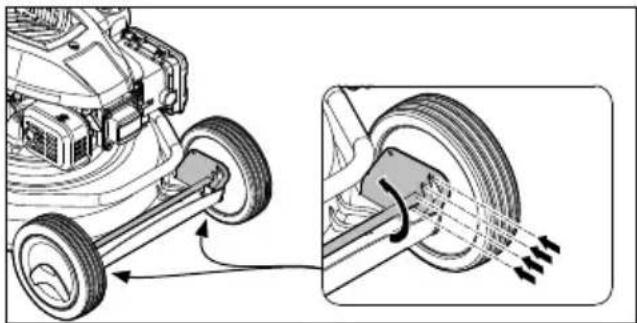

11 Настройка височината на косене отпред
Настройката на височината на косене служи за регулиране на височината на косене.
12 Настройка височината на косене отзад
Настройката на височината на косене служи за регулиране на височината на косене.
3.2 Символи
Символите могат да бъдат върху косачката и означават следното:
Lwa Гарантирано ниво на шума съгласно Директива 2000/14/EC в dB(A), за да се направят звуковите емисии на продуктите сравними.
Този символ обозначава капачката на резервоара за гориво.
Този символ обозначава капачката на резервоара за моторно масло.
4 Указания за безопасност
4.1 Предупредителни символи
Предупредителните символи върху косачката означават следното:
Спазвайте указанията за безопасност и мерките, свързани с тях.
Прочетете, разберете добре и съхранявайте инструкцията за експлоатация.
Спазвайте указанията за безопасност относно изхвърлените от машината предмети и мерките, свързани с тях.
Не докосвайте въртящия се нож.
Изваждайте накрайника на запали- телната свещ по време на транспор- тирането, съхранението, поддръж- ката или ремонта.
Спазвайте безопасното разстояние.
4.2 Употреба по предназначение
Косачката STIHL RM 2.1 R или RM 2.0 RC служи за косене на трева.
⚠ ПРЕДУПРЕЖДЕНИЕ
■ Ако не използвате косачката по предназначение, това може да доведе до сериозни телесни наранявания или смърт и материални щети.
- Използвайте косачката, както е описано в тази инструкция за експлоатация и в инструкцията за експлоатация на двигателя.
4.3 Изисквания към потребителя
⚠ ПРЕДУПРЕЖДЕНИЕ
■ Потребителите без инструктаж не могат да разпознаят или преценят опасностите, възникващи от косачката. Потребителят или други лица могат да бъдат сериозно ранени или убити.
▶ Прочетете, разберете добре и съхранявайте инструкцията за експлоатация.
▶ Ако косачката се дава на друг човек: pre-дайте заедно с нея инструкцията за експлоатация на косачката и двигателя.
▶ Уверете се, че потребителят отговаря на следните изисквания:
– Потребителят е отпочинал.
– Потребителят има физическа, сетивна и психическа способност да обслужва косачката и да работи с нея. Ако потребителят има ограничена физическа, сетивна или психическа възможност за това, той трябва да работи под надзора и според указанията на отговорно лице.
– Потребителят може да разпознае и прецени опасностите, свързани с косачката.
– Потребителят може да разпознае и прецени опасностите, свързани с косачката.
– Потребителят е наясно, че е отговорен при възникнали злополуки и щети.
– Потребителят е пълнолетен или е бил обучен за съответната професия според националните разпоредби и под съответния надзор.
– Потребителят е получил инструкция от специализиран търговец на STIHL или квалифицирано лице, преди да използва косачката за първи път.
– Потребителят не е под влияние на алкохол, лекарства или наркотици.
▶ Ако възникнат неясноти: обърнете се към специализиран търговец на STIHL.
4.4 Облекло и оборудване
⚠ ПРЕДУПРЕЖДЕНИЕ
■ По време на работа предмети могат бъдат изхвърлени с висока скорост. Потребителят може да бъде наранен.
- Носете дълъг панталон от устойчива материя.
■ По време на работа възниква шум. Шумът може да увреди слуха.
▶ Носете средства за защита на слуха.
■ По време на работата може да се вдигне прах. Вдишаният прах може да увреди Вашето здраве и да причини алергични реакции.
▶ Ако се вдигне прах: носете маска за защита против прах.
■ Неподходящото облекло може да се оплете в дървета, храсти или в косачката. Потребителите без подходящо облекло могат да бъдат сериозно наранени.
▶ Носете плътно прилепнало облекло.
▶ Махнете шаловете и бижутата.
4 Указания за безопасност български
■ По време на почистването, поддръжката или транспорта потребителят може да влезе в контакт с ножа. Потребителят може да бъде наранен.
- Носете предпазни ръкавици, изработени от устойчив материал.
▶ Носете стабилни, затворени обувки с нехлъзгаща се подметка.
■ Ако потребителят носи неподходящи обувки, той може да се подхлъзне. Потребителят може да бъде наранен.
■ По време на заточването на ножовете могат да бъдат изхвърлени частици от материала. Потребителят може да бъде наранен.
- Носете плътно прилягащи предпазни очила. Подходящите предпазни очила се тестват съгласно стандарт EN 166 или съгласно националните разпоредби и се предлагат със съответната маркировка в търговската мрежа.
- Носете предпазни ръкавици, изработени от устойчив материал.
4.5 Работна зона и среда
⚠ ПРЕДУПРЕЖДЕНИЕ
■ Външните лица, децата и животните не могат да разпознаят и преценят опасностите, свързани с косачката и изхвърляните от нея предмети. Външните лица, децата и животните могат да бъдат сериозно наранени и да възникнат имуществени щети.
▶ Не допускайте външни лица, деца и животни в района на работа с уреда.
▶ Поддържайте дистанция спрямо предмети.
▶ Не оставяйте косачката без надзор.
▶ Уверете се, че децата не могат да играят с косачката.
Когато работи двигателят, от шумозаглушителя излизат горещи изгорели газове. Горещите изгорели газове може да запалят леснозапалими материали и да причинят пожари.
- Дръжте струята изгорели газове надалеч от запалими материали.
4.6 Състояние, съответстващо на изискванията за безопасност
4.6.1 Косачка
Косачката е в безопасно състояние, ако следните условия са изпълнени:
– Косачката не е повредена.
– От косачката не изтича бензин.
– Капачката на резервоара за гориво е затворена.
– От косачката не изтича моторно масло.
– Капачката на резервоара за моторно масло е затворена.
– Косачката е чиста.
– Командните елементи функционират и нямат изменения.
– Ножът е правилно монтиран.
– Монтирани са оригинални принадлежности на STIHL за тази косачка.
– Принадлежностите са правилно монтирани.
– Пружинните механизми не са повредени и функционират.
– При отпускане на превключващия лост за режима на косене двигателят изгасва.
⚠ ПРЕДУПРЕЖДЕНИЕ
■ В небезопасно състояние компонентите може да не функционират правилно, съоръженията за безопасност може да не работят и може да изтича гориво. Има опасност от тежки наранявания или смърт.
▶ Работете с косачка без неизправности.
▶ Ако от косачката изтича бензин: не работете с косачката и потърсете помощ от специализиран търговец на STIHL.
- Затворете капачката на резервоара за гориво.
▶ Ако от косачката изтича моторно масло: не работете с косачката и потърсете помощ от специализиран търговец на STIHL.
- Затворете капачката на резервоара за моторно масло.
▶ Ако косачката е замърсена: Почистете косачката.
▶ Не манипулирайте косачката и нейните механизми за безопасност.
▶ Не извършвайте манипулации по косачката, които променят мощността или честотата на въртене на двигателя с вътрешно горене.
▶ Ако командните елементи не функционират: не работете с косачката.
▶ Пружинните механизми може да отдадат съхранена енергия.
- Монтирайте оригинални принадлежности на STIHL за тази косачка.
- Монтирайте ножа така, както е описано в тази инструкция за експлоатация.
- Монтирайте принадлежностите, както е описано в тази инструкция за експлоатация или в инструкцията за експлоатация на принадлежностите.
- Не поставяйте предмети в отворите на косачката.
- Сменяйте износените или повредени указателни табели.
▶ Ако възникнат неясноти: обърнете се към специализиран търговец на STIHL.

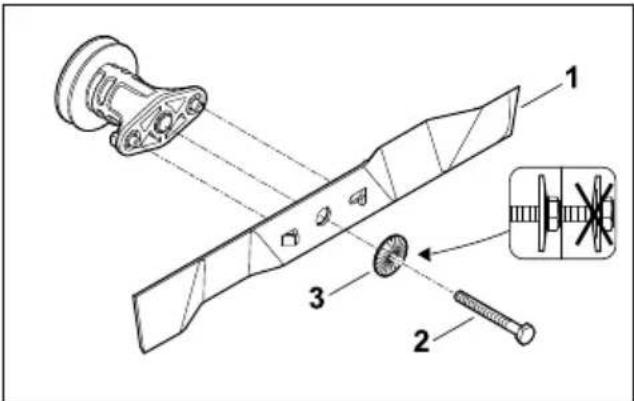

4.6.2 Нож
Ножът е в безопасно състояние, ако са изпълнени следните условия:
– Ножът и приставките са неповредени.
– Ножът не е деформиран.
– Ножът е правилно монтиран.
– Ножът е правилно заточен.
– Ножът няма неравности.
– Ножът е правилно балансиран.

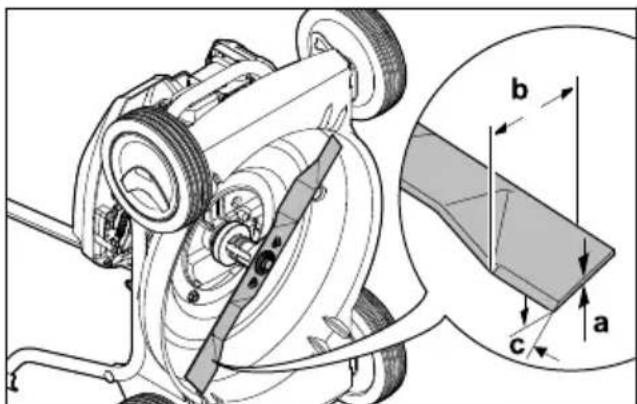

– Минималната дебелина и минималната ширина на ножа са достатъчни, 📄 19.2.
– ъгълът на заточване е спазен, 19.2.
⚠ ПРЕДУПРЕЖДЕНИЕ
■ При небезопасно състояние части от ножа могат да се отделят и да бъдат изхвърлени. Има опасност от тежки наранявания.
- Работете с неповреден нож и неповредени приставки.
▶ Монтирайте ножа правилно.
▶ Заточете ножа правилно.
▶ Ако дебелината или ширината не достигат минимално допустимите стойности: Сменете ножовете.
▶ Ножовете трябва да се балансират от специализиран търговец на STIHL.
▶ Ако възникнат неясноти: обърнете се към специализиран търговец на STIHL.
4.7 Гориво и зареждане с гориво
⚠ ПРЕДУПРЕЖДЕНИЕ
- Използваното гориво за тази косачка е бензин. Бензинът е силнозапалим. Ако бензинът влезе в контакт с открит огън или горещи предмети, може да причини пожари или експлозии. Това може да доведе до тежки наранявания или смърт и може да възникнат материални щети.
▶ Пазете бензина от топлина и огън.
▶ Не разливайте бензин.
▶ Ако бъде разлят бензин: избършете бензина с кърпа и опитайте да запалите двигателя едва когато всички части на косачката са сухи.
▶ Не пушете.
▶ Не зареждайте с гориво в близост до огън.
▶ Преди зареждане загасете двигателя и го оставете да изстине.
▶ Ако трябва за изпразните резервоара: извършвайте на открито.
▶ Стартирайте двигателя на поне 3 м от мястото на зареждане с гориво.
▶ Никога не съхранявайте косачка с бензин в резервоара вътре в сграда.
■ Вдишаните бензинови пари може да отровят хора.
▶ Не вдишвайте бензинови пари.
- Зареждайте с гориво на добре проветриво място.
■ По време на работа косачката се нагрява. Бензинът се разширява и в резервоара за гориво може да се създаде свръхналягане. Ако капачката на резервоара за гориво бъде отворена, може да изпръска бензин. Излизацият бензин може да се запали. Потребителят може да бъде сериозно наранен.
▶ Първо оставете косачката да изстине и след това отворете капачката на резервоара за гориво.
■ Дрехи, които са в контакт с бензин, са леснозапалими. Това може да доведе до тежки наранявания или смърт и може да възникнат материални щети.
▶ Ако дрехи влязат в контакт с бензин: преоблечете се.
■ Бензинът може да е опасен за околната среда.
▶ Не разливайте гориво.
- Изхвърляйте бензина в съответствие с изискванията и природосъобразно.
■ Ако бензинът влезе в контакт с кожата или очите, те може да се раздразнят.
▶ Избягвайте контакт с бензин.
▶ Ако има контакт с кожата: измийте засегнатите места по кожата обилно с вода и сапун.
- Ако има контакт с очите: промийте очите най-малко за 15 минути обилно с вода и потърсете лекар.
■ Запалителната уредба на косачката създава искри. ИскRITE могат да излязат навън и да причинят пожари и експлозии в
4 Указания за безопасност български
леснозапалима или експлозивна среда. Това може да доведе до тежки наранявания или смърт и може да възникнат материални щети.
- Използвайте запалителни свещи, които са описани в инструкцията за експлоатация на двигателя.
- Завийте запалителната свещ и я затегнете добре.
▶ Поставете и притиснете добре накрайника на запалителната свещ.
■ Ако косачката бъде заредена с бензин, който е неподходящ за двигателя, косачката може да се повреди.
- Използвайте чист безоловен марков бензин.
- Спазвайте предписанията в инструкцията за експлоатация на двигателя.
4.8 Работа
⚠ ПРЕДУПРЕЖДЕНИЕ
■ Ако потребителят не стартира двигателя правилно, може да загуби контрол над косачката. Потребителят може да се нарани сериозно.
- Стартирайте двигателя така, както е описано в тази инструкция за експлоатация.
■ Потребителят не може да продължи да работи концентрирано в определени ситуации. Потребителят може да се спъне, да падне и да се нарани сериозно.
▶ Работете спокойно и обмислено.
▶ Косете само при добра видимост. Ако осветеността и видимостта са лоши, не работете с косачката.
▶ Управлявайте косачката сами.
▶ Внимавайте за препятствия.
▶ Работете здраво стъпили на земята и поддържайте равновесие.
▶ Ако се появят признаци на умора: направете почивка.
▶ Ако косите по наклон: косете напречно на склона.
▶ Не работете по склонове с наклон над 25° (46,6%).
- Използвайте косачката с особено внимание, когато работите в близост до склонове, теренни ръбове, изкопи, сметища и диги.
▶ Планирайте времето за работа така, че да избягвате по-високите натоварвания за по-продължителен период от време.
- Когато двигателят работи, се образуват изгорели газове. Вдишаните изгорели газове може да отровят хората.
▶ Не вдишвайте изгорели газове.
▶ Работете с косачката на добре проветриво място.
▶ Ако възникнат гадене, главоболие, нарушения на зрението или слуха или световъртеж: прекратете работата и посетете лекар.
- Когато потребителят носи защита на слуха и двигателят работи, потребителят може да възприема и преценява шумовете ограничено.
▶ Работете спокойно и обмислено.
■ Косачката е оборудвана с механизмъм за спиране на двигателя.
▶ Двигателят и ножът се спират в рамките на 3 секунди след пускане на превключващия лост за режима на косене.
■ Въртящият се нож може да пореже потребителя. Потребителят може да се нарани сериозно.
- Изтеглете накрайника на запали- телната свещ.
- Не докосвайте въртящия се нож. - Ако ножът е блокиран от предмет: Изключете двигателя. Едва след това отстранете предмета.
■ Ако косачката започне да се държи раз- лично или необичайно по време на работа, тя може да е в състояние, което не е безо-пасно. Има опасност от тежки наранявания и материални щети.
▶ Прекратете работата и потърсете помощ от специализиран търговец на STIHL.
▶ Носете предпазни ръкавици.
▶ Правете почивки.
▶ Ако се появят признаци на проблем с кръвообращението: потърсете лекарска помощ.
- Огледайте площта за косене и внимавайте за препятствия. Ако по време на работа ножът удари чуждо тяло, той или части от него могат да бъдат изхвърлени с висока скорост. Има опасност от наранявания и материални щети.
▶ Преди работа отстранете от работната зона чуждите тела, като камъни, пръчки, тел, играчки или други чужди тела. Обозначете скритите предмети, които не могат да се отстранят.
български 4 Указания за безопасност
■ Когато се отпусне превключващият лост за режима на косене, ножът продължава да се върти за кратко. Има опасност от тежки наранявания.
- Изчакайте, докато ножът спре да се върти.
■ Ако въртящият се нож удари твърд предмет, може да се образуват искри. ИскRITE могат да причинят пожар в леснозапалима среда. Това може да доведе до тежки нара- нявания или смърт и може да възникнат материални щети.
▶ Не работете в леснозапалима среда.
■ Ако косачката бъде паркирана върху наклонена повърхност, тя може неволно да се плъзне. Има опасност от наранявания и материални щети.
▶ Пускайте косачката само ако стои на равна повърхност и не може да се плъзне сама.
■ Ако предмети са прикрепени към ръкохватката, допълнителното тегло може да доведе до преобръщане на косачката. Има опасност от наранявания и материални щети.
▶ Не прикрепяйте предмети към ръкохватката.
⚠️ ОПАСНОСТ
■ Ако работата се извършва в близост до кабели, провеждащи напрежение, ножът може да влезе в контакт с тях и да ги повреди. За потребителя има опасност от тежки наранявания или смърт.
- Не работете в близост до кабели, про- веждащи напрежение.
■ Ако се работи при гръмотевична буря, потребителят може да бъде ударен от мълния. За потребителя има опасност от тежки наранявания или смърт.
■ Ако се работи при дъжд, потребителят може да се подхлъзне. За потребителя има опасност от тежки наранявания или смърт.
▶ Ако вали: не работете.
4.9 Транспортиране
⚠ ПРЕДУПРЕЖДЕНИЕ
■ По време на транспортиране косачката може да се преобърне или да се премести. Има опасност от наранявания и материални щети.
▶ Изключете двигателя.
- Изчакайте, докато ножът спре да се върти.
- Изтеглете накрайника на запали- телната свещ.
▶ Подсигурете косачката с притягащи колани, ремъци или мрежа върху подходяща товарна платформа така, че да не се преобърне и да не може да се движи.
■ След като двигателят е работил, шумозаглушителят и двигателят може да са горещи. Потребителят може да получи изгаряне при транспортиране.

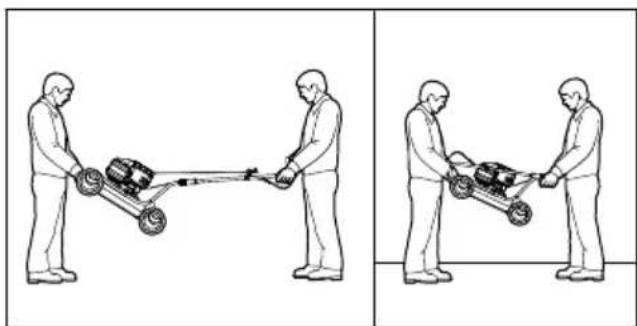

■ Косачката е тежка. Ако потребителят носи косачката сам, той може да бъде наранен.
▶ Носете предпазни ръкавици.
■ Децата може да не разпознаят и преценят опасностите, свързани с косачката. Децата може да получат тежки наранявания.
▶ Изключете двигателя.
▶ Съхранявайте косачката на място, недостъпно за деца.
▶ Съхранявайте косачката чиста и суха.
■ Ако косачката се съхранява върху наклонена повърхност, тя може неволно да се плъзне. Има опасност от наранявания и материални щети.
- Съхранявайте косачката само на равни площи.
4.11 Почистване, поддръжка и ремонт
⚠ ПРЕДУПРЕЖДЕНИЕ
■ Ако двигателят работи по време на почи- стване, поддръжка или ремонт, това може да доведе до сериозни телесни наранява- ния и материални щети.
▶ Изключете двигателя.
- Изчакайте, докато ножът спре да се върти.
- Изтеглете накрайника на запали- телната свещ.
5 Подготвяне на косачката за употреба български
■ След като двигателят е работил, шумозаглушителят и двигателят може да са горещи. Има опасност от изгаряния.
- Изчакайте, докато шумозаглушителят и двигателят се охладят.
■ Ако използвате силни почистващи препарати, почистване със струя вода или остри предмети, може да повредите косачката или ножа. Ако не почистите правилно косачката или ножа, компонентите няма да могат да функционират правилно и съоръженията за безопасност няма да работят. Има опасност от тежки наранявания.
▶ Почистете косачката и ножа, както е описано в тази инструкция за експлоатация, 15.2.
■ Ако косачката или ножът не са поддържани или ремонтирани правилно, компонентите може да не функционират правилно и съоръженията за безопасност може да не работят. Има опасност от тежки наранявания или смърт.
- Подменяйте износените или повредени части.
▶ Ако косачката се нуждае от поддръжка или ремонт: обърнете се към специализиран търговец на STIHL.
▶ Поддържайте ножовете така, както е описано в тази инструкция за експлоатация.
■ По време на почистването, поддръжката или ремонта на ножа потребителят може да се пореже на острите режещи ръбове. Потребителят може се нарани.
- Носете предпазни ръкавици, изработени от устойчив материал.
■ По време на заточването ножът може да се нагрее. Потребителят може да получи изга-ряне.
▶ Изчакайте, докато ножът се охлади.
- Носете предпазни ръкавици, изработени от устойчив материал.
5 Подготвяне на косачката за употреба
Преди всяко начало на работа трябва да се изпълнят следните стъпки:
▶ Уверете се, че следните компоненти се намират в състояние, съобразено с изискванията за безопасност:

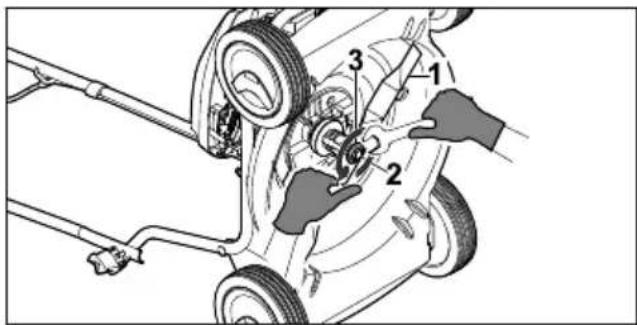

- Косачка, 14.6.1.
- Нож, 04.6.2.
▶ Почистете косачката, 15.2.
▶ Проверете ножа, 10.2.
▶ Напълнете моторно масло, 6.1.
▶ Разгънете ръкохватката, 8.1.
▶ Заредете косачката, 17.1.
- Настройте височината на косене, 11.2.
▶ Проверете командните елементи, 10.1.
▶ Ако стъпките не могат да бъдат изпълнени: не използвайте косачката и потърсете помощ от специализиран търговец на STIHL.
6 Пълнене на моторно масло
6.1 Пълнене на моторно масло
Спецификацията на моторното масло и количеството за пълнене са посочени в инструкцията за експлоатация.
УКАЗАНИЕ
■ При доставка на уреда няма налято моторно масло. Стартирането на двигателя без или с твърде малко моторно масло може да повреди косачката.
▶ Преди всяко стартиране проверете нивото на моторно масло и при необходимост долейте моторно масло.
▶ Пълнете моторно масло така, както е описано в инструкцията за експлоатация на двигателя.
7 Зареждане на косачка
7.1 Зареждане на косачката
УКАЗАНИЕ
■ Ако косачката не бъде заредена с подходящо гориво, тя може да се повреди.
▶ Консултирайте се с инструкцията за експлоатация на двигателя.
▶ Изключете двигателя.
▶ Поставете косачката на равен терен.
▶ Почистете зоната около капачката на резервоара за гориво с влажна кърпа.
▶ Свалете капачката на резервоара за гориво (1).
▶ Налейте гориво, така че да има свободни поне 15 мм до ръба на резервоара за гориво.
▶ Поставете капачката на резервоара за гориво (1) върху резервоара за гориво.
Завийте капачката на резервоара за гориво (1) по посока на часовниковата стрелка и затегнете на ръка.
Резервоарът за гориво е затворен.
8 Настройване на косач- ката за потребителя
8.1 Разпъване на ръкохватката
▶ Изключете двигателя.
- Изтеглете накрайника на запалителната свещ.
▶ Поставете косачката на равен терен.
▶ Отворете бързозатегателните приспособления (1), ако са затворени.
▶ Внимателно отворете ръкохватката (2), като внимавате да не притиснете жилото (3).
Затворете бързозатегателните приспособления (1). Ръкохватката (2) е здраво свързана с косачката.

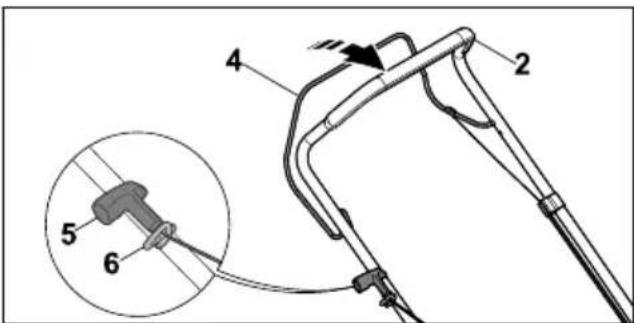

▶ Притиснете превключващия лост за режима на косене (4) към ръкохватката (2) и го задръжте натиснат.
▶ Бавно издърпайте ръкохватката за стартиране (5) в посока към водача на въжето (6).
- Закачете ръкохватката за стартиране (5) във водача на въжето (6).
▶ Отпуснете превключващия лост за режима на косене (4).
- Поставете обратно накрайника на запали-
телната свещ.
9 Пускане в действие и изключване на двигателя български
8.2 Сгъване на ръкохватката
За по-компактно транспортиране или съхранение ръкохватката може да се сгъва.
▶ Изключете двигателя.
- Изтеглете накрайника на запалителната свещ.
▶ Поставете косачката на равен терен.
▶ С лявата ръка притиснете превключващия лост за режима на косене към ръкохватката и го задръжте натиснат.
- Разкачете ръкохватката за стартиране от водача на въжето и я върнете бавно в посока към двигателя.
- Отпуснете превключващия лост за режима на косене.
- Задръжте ръкохватката и развийте дръжките с гайки.
▶ Сгънете ръкохватката напред.
9 Пускане в действие и изключване на двигателя
9.1 Стартиране на двигателя
▶ С лявата ръка притиснете превключващия лост за режима на косене (1) към ръкохватката и го задръжте натиснат.
- Издърпайте бавно ръкохватката за стартиране (2) с дясната ръка, докато усетите съпротивление.
▶ Дърпайте ръкохватката за стартиране (2) бързо и я връщайте обратно, докато двигателят не заработи.
▶ Ако двигателят не стартира: консултирайте се с инструкцията за експлоатация на двигателя.
9.2 Изключване на двигателя
▶ Поставете косачката на равен терен.
- Отпуснете превключващия лост за режима на косене.
Двигателят изгасва.
▶ Напуснете позицията за потребителя.
Превключващ лост за режима на косене
▶ Изключете двигателя.
- Издърпайте превключващия
лост за режима на косене изцяло по посока
на ръкохватката и отново го отпуснете.
▶ Ако превключващият лост за режима на косене е трудноподвижен или не се връща в изходна позиция: не използвайте косачката и потърсете помощ от специализиран търговец на STIHL.
Превключващият лост за режима на косене
е неизправен.
10.2 Проверка на ножа
▶ Изключете двигателя.
- Изтеглете накрайника на запалителната свещ.
▶ Изправете косачката, 15.1.
▶ Измерете следното:
– Дебелина а
– Ширина b
- Ьгъл на заточване с
▶ Ако дебелината или ширината не достигат минимально допустимите стойности: сменете ножа, 19.2.
▶ Ако ъгълът на заточване не е спазен: заточете ножа, 19.2.
▶ Ако възникнат неясноти: обърнете се към специализиран търговец на STIHL.
11 Работа с косачката

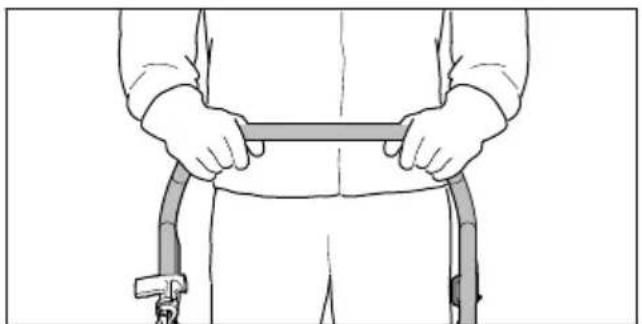

11.1 Държане и водене на косачката
- Дръжте ръкохватката с две ръце така, че палците да я обхващат.
11.2 Настройване на височината на косене
Височината на косене може да бъде настроена на 4 степени:
Височината на косене се задава отделно отзад и отпред. Настройката на височината на косене трябва да е еднаква отзад и отпред.
Настройка на височината на косене отзад
▶ Изключете двигателя.
Ножът не трябва да се върти.
▶ Поставете косачката на равен терен.
▶ Натиснете надолу задната ос.
Задната ос се освобождава и може да се регулира.
▶ Поставете задната ос отляво и отдясно в желаната позиция.
Настройка на височината на косене отпред
▶ Изключете двигателя.
Ножът не трябва да се върти.
▶ Поставете косачката на равен терен.
▶ Натиснете надолу предната ос.
Предната ос се освобождава и може да се регулира.
- Поставете предната ос отляво и отдясно в желаната позиция.

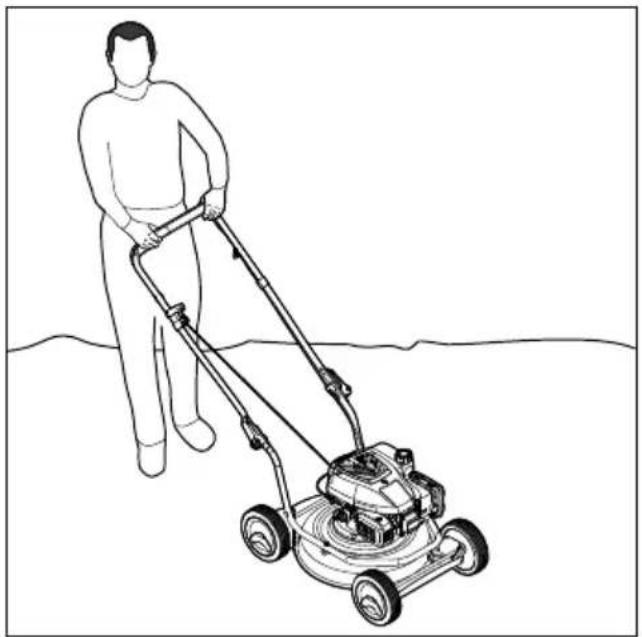

11.3 Рекултивиране
При рекултивирането отрязаната трева се нарязва многократно посредством специално преминаване на въздушната струя в областта на ножа, след което се издухва обратно върху тревната площ. Окосената маса остава върху тревната площ, където леко изгнива и служи за естествена тор. Хубава и гъста тревна площ се постига чрез често рекултивиране, като трябва да се отрязва една трета от височината на тревата.
Условия за добър резултат при рекултиви- ране:
– Честота: през пролетта (основен период на растеж) поне 2 пъти седмично, през лятото и есента поне 1 път седмично.
– Работете по възможност при суха трева.
– Използвайте добре заточени режещи ножове.
– Избирайте ниска скорост на водене на косачката.
– Променяйте посоката на косене и внимавайте за припокриването на окосените ивици.
– Винаги обработвайте много високата трева на степени.
▶ Изключете двигателя.
▶ Ако косачката е мокра: оставете косачката да изсъхне.
▶ Почистете косачката.
13 Транспортиране
13.1 Транспортиране на косачката
▶ Изключете двигателя.
Ножът не трябва да се върти.
- Изтеглете накрайника на запалителната свещ.
Бутане на косачката
- Носете предпазни ръкавици, изработени от устойчив материал.
▶ Ако косачката се носи с разгъната ръкохватка:
▶ Един човек трябва да държи косачката с две ръце за корпуса отпред и друг да я държи с две ръце за ръкохватката.
▶ Повдигайте и носете косачката по двама.
▶ Ако косачката се носи със сгъната ръкохватка:
▶ Сгънете ръкохватката, 8.2.
▶ Един човек трябва да държи косачката с две ръце за корпуса отпред и друг да я държи с две ръце за ръкохватката.
▶ Повдигайте и носете косачката по двама.
Транспортиране на косачката в превозно средство
- Закрепете косачката изправена така, че да не се преобърне и да не може да се движи.
14 Съхранение
14.1 Съхранение на косачката
- Изключете двигателя и го оставете да изстине.
- Изтеглете накрайника на запалителната свещ.
- Съхранявайте косачката така, че следните условия да са изпълнени:
– Косачката да е на място, недостъпно за деца.
– Косачката е чиста и суха.
– Косачката да не може да се преобърне.
– Косачката да не може да се плъзне.
15 Почистване
15.1 Изправяне на косачката
▶ Работете с косачката, докато резервоарът за гориво се изпразни.
Двигателят изгасва.
▶ Поставете косачката на равен терен.
- Настройте височината на косене на позиция 1, 11.2.
- Извадете накрайника на запалителната свещ (1).
▶ Задръжте ръкохватката (2) и отворете бър- зозатегателното приспособление (3).
▶ Поставете назад ръкохватката (2).
▶ Изправете косачката назад.
15.2 Почистване на косачката
▶ Изключете двигателя.
▶ Оставете косачката да изстине.
- Изтеглете накрайника на запалителната свещ.
▶ Почистете косачката с влажна кърпа.
▶ Почистете вентилационните отвори с чет-
чица.
▶ Изправете косачката.
▶ Почистете областта около ножа и самия нож с дървена пръчка, мека четка или влажна кърпа.
16 Поддръжка /обслужване
16.1 Интервали за профилактика
Интервалите за профилактика зависят от условията на средата и от работните условия. STIHL препоръчва следните интервали за профилактика:
Двигател
▶ Поддържайте моторно масло така, както е посочено в инструкцията за експлоатация на двигателя.
Косачка
▶ Косачката трябва да се поддържа ежегодно от специализиран търговец на STIHL.
▶ Изключете двигателя.
- Изтеглете накрайника на запалителната свещ.
▶ Изправете косачката.
▶ Хванете ножа (1) здраво.
▶ Развийте болта (2) и го свалете заедно с шайбата (3).
▶ Свалете ножа (1).
- Изхвърлете болта (2) и шайбата (3).
За монтирането на ножа (1) използвайте нови болт и шайба.
▶ Изключете двигателя.
- Изтеглете накрайника на запалителната свещ.
▶ Изправете косачката.
- Поставете новата шайба (3) върху новия болт (2).
▶ Нанесете осигурител за резби Loctite 243 върху резбата на болта (2).
▶ Поставете ножа (1) така, че издатините на повърхността за поставяне да попаднат в гнездата на ножа (1).
▶ Завийте болта (2) заедно с шайбата (3).
▶ Хванете ножа (1) здраво.
▶ Затегнете болта (2) с 65 Nm.
16.3 Заточване и балансиране на ножа
Необходима е много практика за правилното заточване и балансиране на ножа.
STIHL препоръчва ножът да се заточва и балансира от специализиран търговец на STIHL.
ПРЕДУПРЕЖДЕНИЕ
■ Режещите ръбове на ножа са остри. Потребителят може да се пореже.
▶ Носете предпазни ръкавици, изработени от устойчив материал.
▶ Изключете двигателя.
- Изтеглете накрайника на запалителната свещ.
17 Ремонт български
▶ Изправете косачката.
▶ Демонтирайте ножа.
Заточете ножа. При това спазвайте ъгъла на заточване и охладете ножа, 19.2.
Ножът не трябва да посинява по време на заточването.
▶ Монтирайте ножа.
▶ Ако възникнат неясноти: обърнете се към специализиран търговец на STIHL.
сете помощ от специализиран търговец на STIHL.
▶ Ако указателните табели са нечетливи или повредени: указателните табели трябва да се сменят от специализиран търговец на STIHL.
17 Ремонт
Потребителят не може сам да поправя косачката и ножа.
▶ Ако косачката или ножът са повредени: не използвайте косачката или ножа и потър-
18 Отстраняване на неизправности
18.1 Отстраняване на неизправности по косачката
| Неизправност | Причина Отстраняване | |
| Двигателят не пали. | Превключващият лост за режима на косене не е натиснат. | ► Стартирайте двигателя така, както е описано в тази инструкция за експлоатация. |
| Резервоарът | за гориво е празен. | ► Заредете косачката. |
| Тръбопроводът за гориво е запушен. | ► Обърнете се към специализиран търговец на STIHL. | |
| В резервоара иманекачествено, замърсено старо гориво. | ► Винаги използвайте свежо марково гориво безоловен бензин. | |
| Въздушният филтър е замърсен. | ► Обърнете се към специализиран търговец на STIHL. | |
| Накрайникът на запалителната свещ е изваден от запалителната свещ или кабелът за запалване не е закрепен добре към накрайника. | ► Поставете накрайника на запалителната свещ.► Проверете връзката между кабела за запалване и щекера. | |
| Запалителната свещ е опушена, повредена или разстоянието между електродите е неправилно. | ► Почистете или сменете запалителната свещ.► Регулирайте разстоянието между електродите. | |
| Съпротивлението при ножа е твърде голямо. | ► Настройте по-голяма височина на косене.► Стартирайте двигателя в по-ниска трева. | |
| Двигателят се стартира трудно или мощността му отслабва. | Корпусът на косачката е запушен. | Почистете косачката. |
| Височината на косене е настроена твърде ниско или скоростта на бутане е твърдеголяма. | Пригодете височината на косене или косете по-бавно. | |
| В резервоара загрява много. | за гориво и карбуратора има вода или карбураторът е запушен. | Изпразнете резервоара за гориво, почистете тръбопровода за гориво и карбуратора. |
| Резервоарът за гориво е замърсен. | Обърнете се към специализиран търговец на STIHL. | |
| Въздушният филтър е замърсен. | Обърнете се към специализиран търговец на STIHL. | |
| Запалителната свещ е опушена. | Почистете или сменете запалителната свещ. | |
| Твърде ниско ниво на моторното масло. | Допълнете моторно масло или го сменете така, както е описано в инструкцията за експлоатация на двигателя. | |
| Охлаждащите ребра са замърсени. | Почистете косачката. | |
| Косачката вибрира силно. | Ножът е повреден. Сменете ножовете. | |
| Ножът не е монтиран правилно. | Монтирайте ножа. | |
| Тревата не се коси добре. | Ножът е тъп или износен. Заточете или сменете ножа. | |
19 Технически данни
Максимален обем на резервоара за гориво:
- RM 2.1 R: 0,9 л
- RM 2.0 RC: 1,4 л
Тегло:
- RM 2.1 R: 24 кг
- RM 2.0 RC: 27 кг
Ширина на косене:
- RM 2.1 R: 46 cm
- RM 2.0 RC: 46 cm
19.2 Нож
– Минимална дебелина а: 2,0 мм
– Минимална ширина b: 45 мм
– Ьгъл на заточване с: 30°
19.3 Нива на шума и вибрациите
RM 2.1 R
Стойността К за нивото на шума възлиза на 2 dB(A). Стойността К за нивото на шума възлиза на 1,4 dB(A). Стойността К за нивото на вибрациите възлиза на 3,16 м/с².
– Ниво на шума L_pA , измерено според
2006/42/EC: 79 dB(A)
– Ниво на шума L_wA , измерено според
2000/14/EC: 91 dB(A)
– Ниво на вибрациите a_hv , измерено според EN 12096, ръкохватка: 7,90 м/сек²
RM 2.0 RC
Стойността К за нивото на шума възлиза на 2 dB(A). Стойността К за нивото на шума възлиза на 2,1 dB(A). Стойността К за нивото на вибрациите възлиза на 2,20 м/с².
– Ниво на шума L_pA , измерено според 2006/42/EC: 79 dB(A)
– Ниво на шума L_wA измерено според
2000/14/EC: 91,3 dB(A)
– Ниво на вибрациите a_hv , измерено според EN 12096, ръкохватка: 4,40 м/сек²
Информация за изпълнението на Директивата относно излагането на вибрации на работ- ното място 2002/44/EC можете да откриете на адрес www.stihl.com/vib .
19.4 REACH
Съкращението "REACH" обозначава регламента на EG (Европ. общност) за регистриране, анализ и допустимост на химическите препарати.
Информацията за изпълнение на регламента REACH е посочена по-долу www.stihl.com/reach.
Фирма STIHL препоръчва да се използват оригинални резервни части и оригинални принадлежности на STIHL.
Резервните части и принадлежностите на други производители не могат да бъдат оценени от STIHL по отношение на надеждността, безопасността и пригодността им, въпреки продължаващото наблюдение на пазара и STIHL не може да гарантира използването им.
Оригинални резервни части и оригинални принадлежности на STIHL се предлагат от специализиран търговски обект на STIHL.
20.2 Важни резервни части
Фирмата STIHL не носи никаква отговорност за материални щети и физическо нараняване на хора, които са възникнали вследствие на употребата на неразрешени приставки и резервни части.
– Нож: 6357 702 0102
– Болт на ножа: 9008 319 9028
– Шайба: 0000 702 6600
21 Отстраняване /изхвър- ляне
21.1 Изхвърляне на косачката
Информация за изхвърлянето можете да получите от специализиран търговец на STIHL.
- Изхвърлете косачката, ножа, бензина, моторното масло, принадлежностите и опаковките в съответствие с разпоредбите и по начин, щадящ околната среда.
22 Декларация на EC (EU) за съответствие
декларира, поемайки пълна отговорност, че
– Модел: Косачка
– Фабрична марка: STIHL
– Тип: RM 2.1 R, RM 2.0 RC
Сериен номер:
- 6357
отговаря на съответните разпоредби на Директивите 2000/14/EC, 2006/42/EC, 2014/30/EU и 2011/65/EU и е разработена и произведена в съответствие с актуалните към датата на производство версии на следните стандарти: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.
Име и адрес на нотифицирания орган:
За установяване на измереното и гарантира- ното ниво на шума беше приложена
Гарантирано ниво на шума:
română
- RM 2.1 R: 92 dB(A)
- RM 2.0 RC: 93 dB(A)
Техническата документация се съхранява при разрешителното на продукта на STIHL Tirol GmbH.
Годината на производство и машинният номер са посочени върху косачката.
Лангкампфен, 02.01.2020 г.
STIHL Tirol GmbH
По пълном.
Matthias Fleischer, завеждащ отдел „Изследователска дейност и разработка“
По пълном.
Sven Zimmermann, завеждащ отдел „Качество“
22.2 Вносител за Великобритания
ANDREAS STIHL Ltd.
Stihl House
Stanhope Road
CAMBERLEY
SURREY GU15 3YT
Great Britain
