RM 2 RC - Fűnyíró STIHL - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen RM 2 RC STIHL PDF formátumban.
| Terméktípus | Fűnyíró |
| Márka | Stihl |
| Modell | RM 2 RC |
| Motor | KOHLER HD675, 4 ütemű |
| Hengerűrtartalom | 149 cm³ |
| Teljesítmény | 2,2 kW (3,0 LE) 2800 ford./percnél |
| Névleges fordulatszám | 2800 ford./perc |
| Vágásszélesség | 46 cm |
| Vágásmagasság | 4 pozíció: 30, 50, 70, 85 mm (különálló elülső/hátsó állítás) |
| Üzemanyagtartály űrtartalma | 1,4 L |
| Súly | 27 kg |
| Motorolaj típusa | SAE 30 vagy 10W-30 motorolaj (mennyiség: lásd a motor útmutatóját) |
| Funkciók | Mulcsozás, kézi indítás biztonsági ívvel |
| Biztonság | Motor leállás 3 másodpercen belül az ív elengedése után, kivetés elleni védelem |
| Karbantartás és tisztítás | Tisztítás minden használat után, motorolaj csere, kés és gyertya csere |
| Alkatrészek és javíthatóság | Kés (ref. 6357 702 0102), rögzítőcsavar, gyertya, légszűrő |
| Általános információk | 364 oldalas használati útmutató, gyártói garancia |
Gyakran ismételt kérdések - RM 2 RC STIHL
Felhasználói kérdések a következőről RM 2 RC STIHL
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűnyíró PDF formátumban ingyenesen! Találja meg kézikönyvét RM 2 RC - STIHL és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. RM 2 RC márka STIHL.

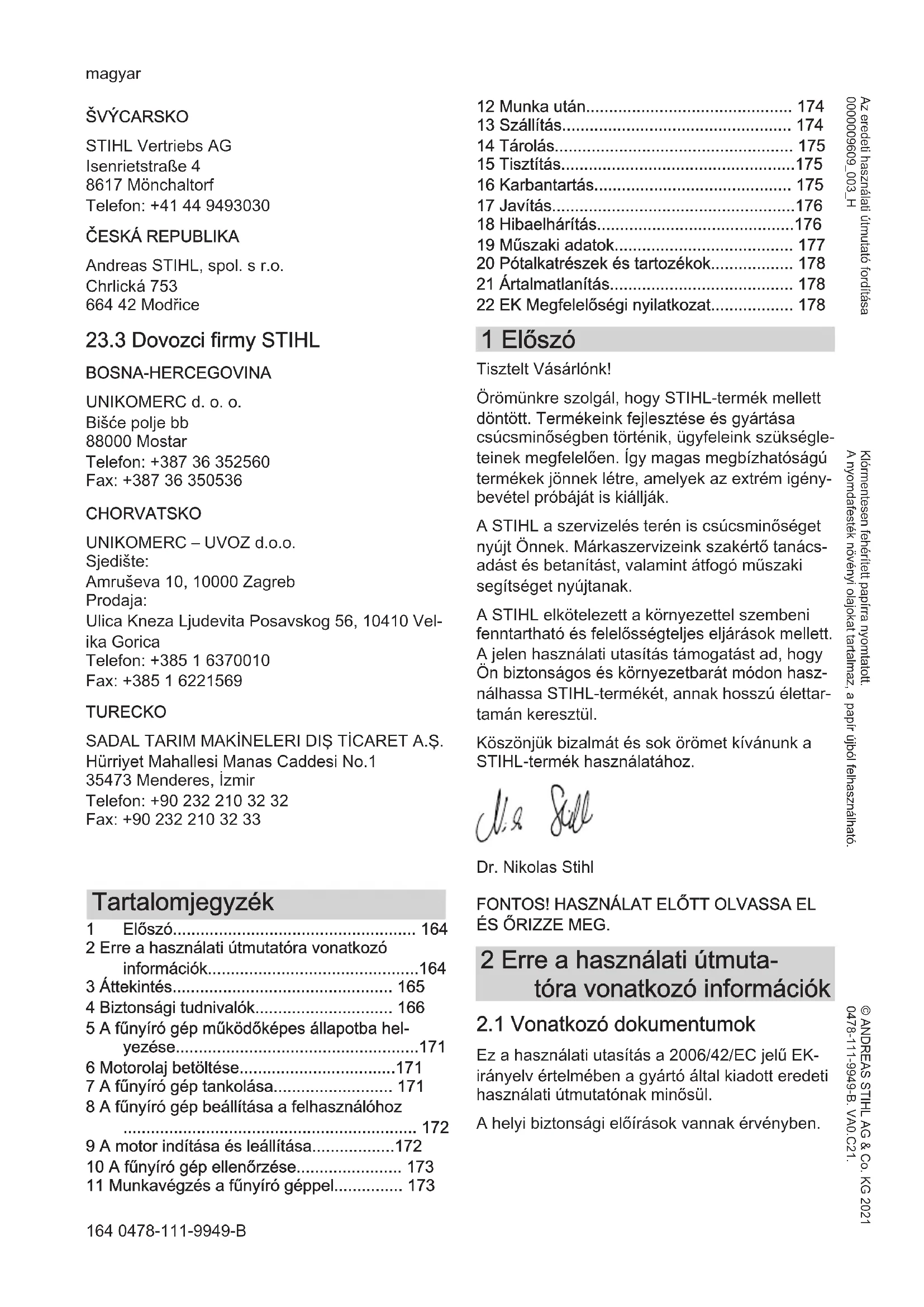

HASZNÁLATI ÚTMUTATÓ RM 2 RC STIHL
164 - 179 Használati utasítás
2 Erre a használati útmutatóra vonatkozó információk....164
3 Áttekintés.... 165
4 Biztonsági tudnivalók.... 166

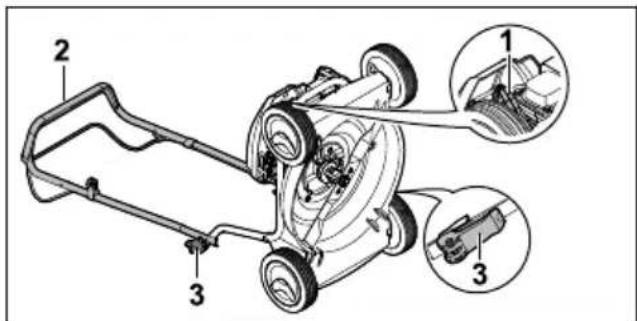

5 A fünyíró gép működőképes állapotba hel- yezése....171
6 Motorolaj betöltése....171
7 A fünyíró gép tankolása.... 171
8 A fünyíró gép beállítása a felhasználóhoz 172
9 A motor indítása és leállítása....172
10 A fünyíró gép ellenőrzése.... 173
11 Munkavégzés a fünyíró géppel.... 173
12 Munka után.... 174
13 Szállítás.... 174
14 Tárolás.... 175
15 Tisztítás....175
16 Karbantartás.... 175
17 Javítás....176
18 Hibaelhárítás....176
19 Műszaki adatok.... 177
20 Pótalkatrészek és tartozékok.... 178
21 Ártalmatlanítás.... 178
22 EK Megfelelőségi nyilatkozat.... 178
1 Előszó
Tisztelt Vásárlónk!
Örömünkre szolgál, hogy STIHL-termék mellett döntött. Termékeink fejlesztése és gyártása csúcsminőségben történik, ügyfeleink szükségleteinek megfelelően. Így magas megbízhatóságú termékek jönnek létre, amelyek az extrém igénybevétel próbáját is kiállják.
A STIHL a szervizelés terén is csúcsminőséget nyújt Önnek. Márkaszervizeink szakértő tanácsadást és betanítást, valamint átfogó műszaki segítséget nyújtanak.
A STIHL elkötelezett a környezettel szembeni fenntartható és felelősségteljes eljárások mellett. A jelen használati utasítás támogatást ad, hogy Ön biztonságos és környezetbarát módon használhassa STIHL-termékét, annak hosszú élettartamán keresztül.
Köszönjük bizalmát és sok örömet kívánunk a STIHL-termék használatához.
Dr. Nikolas Stihl
FONTOS! HASZNÁLAT ELÖTT OLVASSA EL ÉS ÖRIZZE MEG.
2 Erre a használati útmutatóra vonatkozó információk
2.1 Vonatkozó dokumentumok
Ez a használati utasítás a 2006/42/EC jelű EK-irányely értelmében a gyártó által kiadott eredeti használati útmutatónak minősül.
A helyi biztonsági előírások vannak érvényben.
3 Áttekintés magyar
▶ A jelen használati utasítás mellett olvassa el, értelmezze és őrizze meg a következő dokumentumokat:
- RM 2.1 R a STIHL EVC 200.2 motor használati utasítása
- RM 2.0 RC a KOHLER HD675 motor használati utasítása
2.2 A figyelmeztetések jelölése a szövegben
VESZÉLY
■ Olyan veszélyekre utal, amelyek súlyos sérüléseket vagy halált okozhatnak.
▶ A megnevezett intézkedésekkel súlyos sérülések vagy halál kerülhető el.
FIGYELMEZTETÉS
■ Olyan veszélyekre utal, amelyek súlyos sérüléseket vagy halált okozhatnak.
▶ A megnevezett intézkedésekkel súlyos sérülések vagy halál kerülhető el.
TUDNIVALÓ
■ Olyan veszélyekre utal, amelyek anyagi károkat okozhatnak.
▶ A megnevezett intézkedésekkel anyagi károk kerülhetők el.
2.3 Szimbólumok a szövegben
Ez a szimbólum e használati útmutató egyik fejezetére utal.
3 Áttekintés

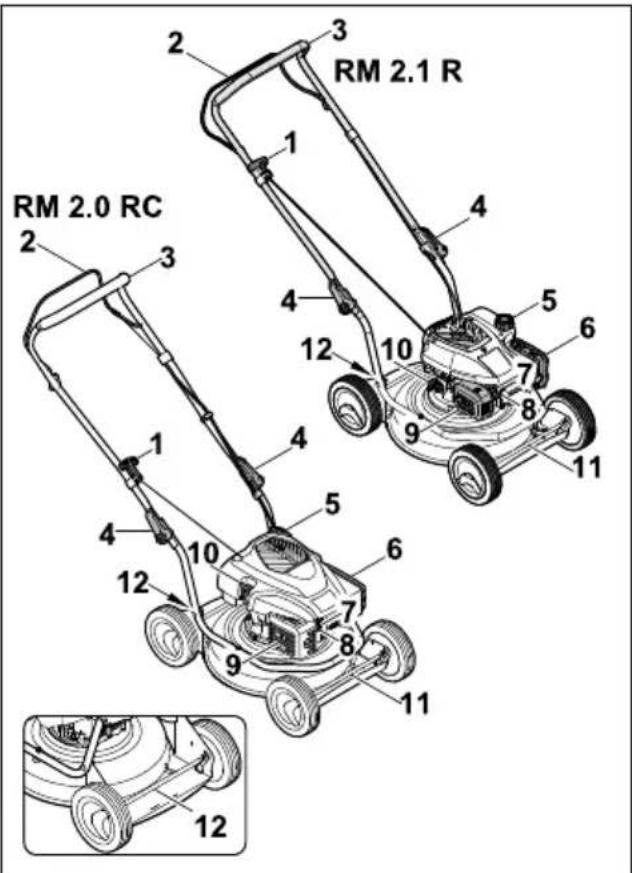

3.1 Fünyíró gép


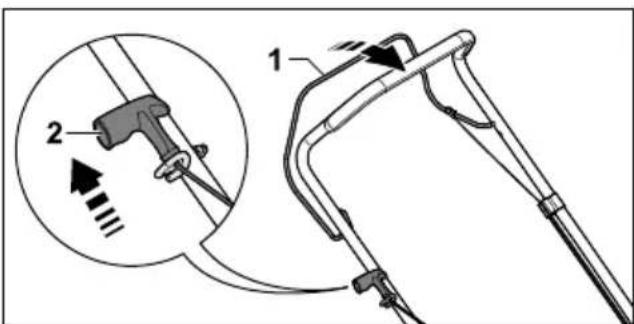

Az indítózsinór a motor beindítására szolgál.
2 A nyírás kapcsolókarja
A nyírás kapcsolókarjával indítható be és állítható le a motor.
3 Tolókar

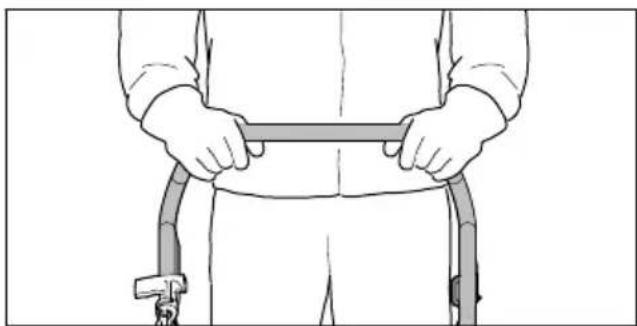

A tolókar a fünyíró gép tartására, vezetésére és szállítására szolgál.
4 Gyorsan állítható rögzítőkarok
A gyorsan állítható rögzítőkarok rögzítik a fünyíró gép tolókarját.
5 Az üzemanyagtartály zárósapkája
Az üzemanyagtartály zárósapkája zárja le a benzin betöltésére szolgáló nyílást.
6 Szüröfedél
A szüröfedél alatt található a légszűrő.
7 Gyújtógyertya
A gyújtógyertya gyújtja be a motoron belül az
üzemanyag–levegő keveréket.
8 Gyertyapipa
A gyertyapipa köti össze a gyújtóvezetéket a gyújtógyertyával.
9 Hangtompító
A hangtompító csökkenti a fünyíró gép zajki-bocsátását.

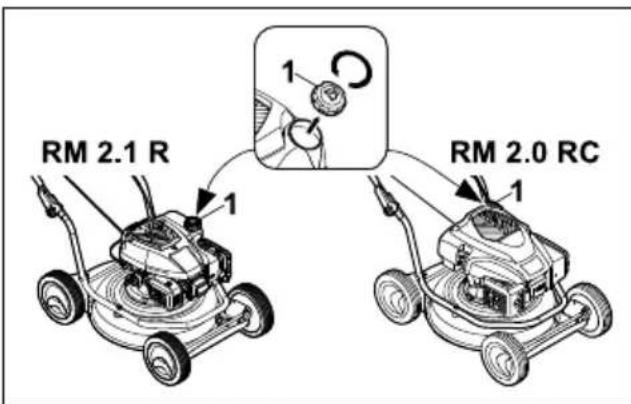

10 A motorolajtartály zárósapkája
A motorolajtartály zárósapkája zárja le a motorolaj betöltésére szolgáló nyílást.

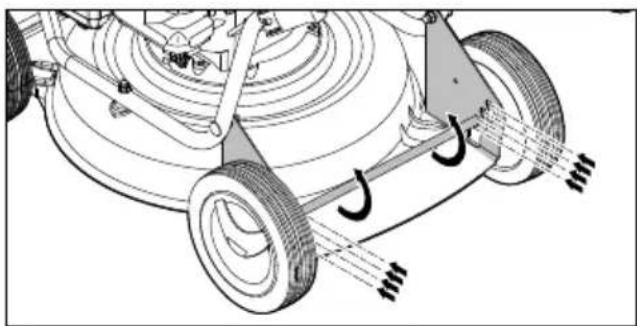

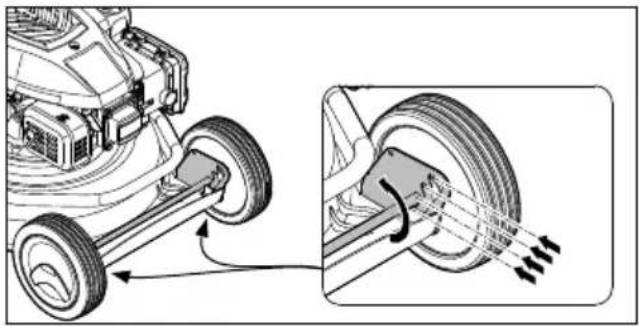

11 Elülső vágásmagasság-állítás
A vágásmagasság-állítás szolgál a vágási magasság beállítására.
12 Hátsó vágásmagasság-állítás
A vágásmagasság-állítás szolgál a vágási magasság beállítására.
3.2 Szimbólumok
A fünyíró gépen szimbólumok lehetnek, amelyek a következőket jelentik:
LWA
Garantált zajteljesítményszint a 2000/14/EC irányelv szerint dB(A) egy-ségben, a termékek zajkibocsátásának összehasonlíthatóságához.
Ez a szimbólum jelzi az üzemanyagtartály zárósapkáját.
Ez a szimbólum jelzi a motorolajtartály zárósapkáját.
4 Biztonsági tudnivalók
4.1 Figyelmeztető szimbólumok
A fünyíró gép figyelmeztető szimbólumai a következőket jelentik:
Tartsa be a biztonsági utasításokat és a kapcsolódó intézkedéseket.
Olvassa el, értelmezze és örizze meg a használati utasítást.
Vegye figyelembe a felverődő tárgyakra vonatkozó biztonsági előírásokat és a kapcsolódó intézkedéseket.
Ne érintse meg a forgó kést.
Húzza le a gyertyapipát szállítás, tárolás, karbantartás vagy javítás előtt.
Tartsa be a biztonsági távolságot.
4.2 Rendeltetésszerű használat
A STIHL RM 2.1 R és RM 2.0 RC fünyíró gép fünyírásra szolgál.
⚠ FIGYELMEZTETÉS
■ Súlyos vagy halálos személyi sérüléseket és anyagi kárt okozhat azzal, ha nem rendelte-tésszerűen használja a fünyíró gépet.
▶ A fünyíró gépet a jelen használati utasításban és a motor használati utasításában leírtak szerint kell használni.
4.3 A felhasználóval szembeni követelmények
▲ FIGYELMEZTETÉS
- Az eligazításban nem részesült felhasználók nem ismerik és nem tudják felmérni a fünyíró géppel járó veszélyeket. Az ilyen felhasználók, illetve más személyek súlyos, akár halálos sérüléseket szenvedhetnek.
- Olvassuk el, értelmezzük és örizzük meg a használati utasítást.
▶ Ha a fünyíró gépet más személynek adjuk tovább: A fünyíró gép és a motor használati utasítását is mellékelni kell.
▶ Győződjünk meg arról, hogy a felhasználó eleget tesz a következő követelményeknek:
– A felhasználó kipihent.
- A felhasználó fizikailag, érzékszervileg és mentálisan képes működtetni, valamint használni a fűnyíró gépet. Ha a felhasználó fizikailag, érzékszervileg vagy mentálisan akadályoztatott, akkor csak felelős személy felügyelete vagy irányítása alatt dolgozhat a géppel.
- A felhasználó ismeri és fel tudja mérni a fünyíró géppel járó veszélyeket.
- A felhasználó tisztában van azzal, hogy felelős a balesetekért és a károkozá-sért.
- A felhasználó nagykorú, vagy az adott ország szabályozásai értelmében felügyelettel szakmai képzésben vesz részt.
- A felhasználó egy STIHL szakszerviz vagy szakértő által oktatásban részesült a fünyíró gép első használata előtt.
– A felhasználó nincs alkohol, gyógyszer vagy kábítószer befolyása alatt.
▶ Bizonytalanság esetén: Keressük fel valamelyik STIHL szakszervizt.
4 Biztonsági tudnivalók magyar
4.4 Ruházat és felszerelés
⚠ FIGYELMEZTETÉS
A gép működés közben nagy sebességgel repíthet fel tárgyakat. A felhasználó ennek következtében megsérülhet.
- Viseljünk hosszú, ellenálló anyagból készült nadrágot.
■ Munka közben zaj keletkezik. A zaj károsíthatja a hallást.
▶ Viseljünk hallásvédőt.
■ Munka közben a por felkavarodhat. A belélegzett por károsíthatja az egészséget és allergiás reakciókat válthat ki.
- Por felkavarása esetén: Viseljünk porvédő maszkot.
■ A nem megfelelő ruházat beakadhat a fába, bozótba és a fünyíró gépbe. A nem megfelelő ruházatot viselő felhasználó súlyos sérüléseket szenvedhet.
- Viseljünk szorosan testhez simuló ruháza-
tot.
▶ Ne viseljünk sálat és ékszert.
■ Tisztítás, karbantartás vagy szállítás során a felhasználó hozzáérhet a késhez. A felhasználó ennek következtében megsérülhet.
- Viseljünk ellenálló anyagból készült munkavédelmi kesztyűt.
Csúszásmentes talpú, erős, zárt lábbelit viseljünk.
■ Ha a felhasználó nem megfelelő lábbelit visel, megcsúszhat. A felhasználó ennek következtében megsérülhet.
A kések élezése során az anyag részecskéi szétszóródhatnak. A felhasználó ennek következtében megsérülhet.
- Viseljünk szorosan illeszkedő védőszemüveget. A megfelelő védőszemüvegeket az EN 166 szabvány vagy az adott ország előírásai szerint tesztelték, ezek a megfelelő jelöléssel ellátva, kereskedelmi forgalomban kaphatók.
- Viseljünk ellenálló anyagból készült munkavédelmi kesztyűt.
4.5 A kezelő munkaterülete és a környezet
⚠ FIGYELMEZTETÉS
A kívülálló személyek, gyermekek és állatok nem ismerik, valamint nem tudják felmérni a fünyíró géppel és a felverödő tárgyakkal járó veszélyeket. Ez súlyos, akár halálos sérüléseket okozhat a kívülállóknál, a gyermekeknél és az állatoknál, valamint anyagi károkat idézhet elő.
▶ A kívülálló személyeket, gyermek-eket és állatokat távol kell tartani a munkaterülettől.
▶ Tartsunk kellő távolságot a tárgyaktól.
▶ Ne hagyjuk felügyelet nélkül a fünyíró gépet.
▶ Győződjünk meg arról, hogy gyermekek nem játszhatnak a fűnyíró géppel.
■ A motor működése közben forró kipufogógázok áramlanak ki a hangtompítóból. A forró kipufogógázok meggyújthatják a gyúlékony anyagokat, és tüzet okozhatnak.
- Ügyeljünk arra, hogy a kipufogógáz ne áramoljon gyúlékony anyagokra.
4.6 Biztonságos állapot
4.6.1 Fünyíró gép
A fünyíró gép akkor van üzembiztos állapotban, ha teljesülnek az alábbi feltételek:
– A fünyíró gép sérülésmentes.
– Nem folyik a benzin a fünyíró gépböl.
– Az üzemanyagtartály zárósapkája zárva van.
– Nem folyik a motorolaj a fűnyíró gépből.
– A motorolajtartály zárósapkája zárva van.
- A fünyíró gép tiszta.
– A kezelőelemek működnek, és azokat nem alakították át.
– A kés előírás szerint van felszerelve.
– Eredeti STIHL tartozékokat építettek a fünyíró gépbe.
– A tartozék előírás szerint van beszerelve.
- A rugós mechanizmusok épek és működőké-
pesek.
– A nyírás kapcsolókarjának felengedésekor a motor leáll.
⚠ FIGYELMEZTETÉS
- Nem üzembiztos állapotban előfordulhat, hogy az alkatrészek nem működnek megfelelően, üzemen kívül kerülnek a biztonsági berendezések és üzemanyag folyik ki a gépből. Ez súlyos, akár halálos személyi sérülésekkel járhat.
▶ Sérülésmentes fünyíró géppel dolgozzunk.
▶ Ha benzin folyik a fünyíró gépből: Ne dolgozzunk a fünyíró géppel, és keressük fel valamelyik STIHL szakszervizt.
- Zárjuk vissza az üzemanyagtartály zárósapkáját.
▶ Ha motorolaj folyik a fünyíró gépből: Ne dolgozzunk a fünyíró géppel, és keressük fel valamelyik STIHL szakszervizt.
- Zárjuk vissza a motorolajtartály zárósapkáját.
▶ Ha a fünyíró gép szennyezett: Tisztítsuk meg a fünyíró gépet.
▶ Ne alakítsuk át a fűnyíró gépet és a gép biztonsági rendszereit. - Tilos a fünyíró gépen a benzinmotor teljesít-ményének vagy fordulatszámának módosítására irányuló bármilyen beavatkozást végezni.
▶ Ha nem működnek a kezelőelemek: Ne dolgozzunk a fűnyíró géppel.
▶ A rugós mechanizmusokban tárolt energia felszabadulhat.
▶ Eredeti STIHL tartozékokat építsünk a fűnyíró gépbe.
▶ A kést a jelen használati utasításban leírtak szerint kell beszerelni.
▶ A tartozékokat a jelen használati utasításban és a tartozék használati utasításában megadott módon kell felszerelni.
▶ Ne helyezzünk tárgyakat a fünyíró gép nyílásaiiba. - Az elhasználódott vagy sérült tájékoztató táblákat ki kell cserélni.
- Bizonytalanság esetén: Keressük fel valamelyik STIHL szakszervizt.

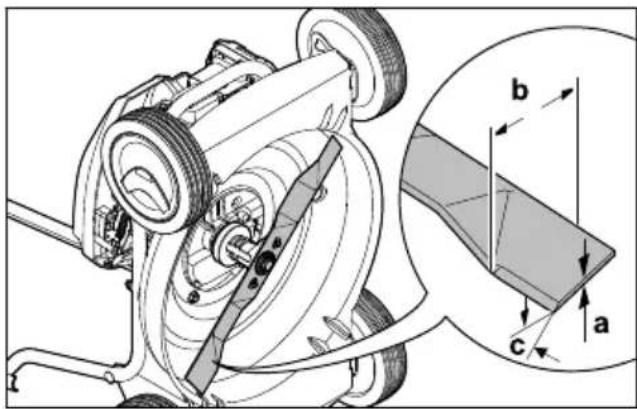

4.6.2 Kés
A kés akkor van biztonságos állapotban, ha teljesülnek az alábbi feltételek:
– A kés és a kapcsolódó alkatrészek sérülésmentesek.
– A kés nincs eldeformálódva.
– A kés előírás szerint van felszerelve.
– A kés megfelelően meg van élezve.
- A kés sorjamentos.
– A kés megfelelően ki van egyensúlyozva.
- A kés vastagsága és szélessége az előírt minimális értéknél nem kisebb, 19.2.
– Az élezési szöget betartották, 19.2.
⚠ FIGYELMEZTETÉS
■ Nem biztonságos állapotban a kés részei fellazulhatnak és kirepülhetnek. Ez súlyos személyi sérülésekkel járhat.
- Ép késsel és alkatrészekkel dolgozzunk.
▶ A kést előírás szerint szereljük be.
▶ A kést előírás szerint élezzük meg. - Amennyiben a kés vastagsága vagy szélessége kisebb az előírt minimális értékeknél: Cseréljük ki a kést.
▶ A kést STIHL szakszervizzel egyensúlyoztassuk ki. - Bizonytalanság esetén: Keressük fel valamelyik STIHL szakszervizt.
4.7 Üzemanyag és tankolás
▲ FIGYELMEZTETÉS
- Ehhez a fünyíró géphez üzemanyagként benzint kell használni. A benzin rendkívül gyúlékony. A benzin nyílt láng vagy forró tárgyak hatására belobbanhat vagy felrobbanhat. Ez súlyos, akár halálos személyi sérülésekhez, illetve anyagi károkhoz vezethet.
- Óvjuk a benzint hőtől és nyílt lángtól.
- Ügyeljünk arra, hogy ne folyjon mellé a benzin.
▶ Ha a benzin melléfolyik: Itassuk fel a kiömlött benzint egy kendővel, és csak azután indítsuk be a motort, hogy a fünyíró gép mindegyik része megszáradt. - Tilos a dohányzás!
- Tilos az üzemanyagot nyílt láng közelében betölteni.
- Az üzemanyag betöltése előtt állítsuk le, és haqyiuk lehülni a motort.
▶ Ha le kell üríteni a tartályt: A műveletet a szabadban végezzük.
▶ A motort a tankolás helyszínétől legalább 3 méteres távolságban indítsuk be.
▶ Soha ne legyen benzin a fünyíró gép üzemanyagtartályában, ha a gépet épületen belül tároliuk.
■ A benzingőzök belélegzése mérgezést okozhat.
▶ Ne lélegezzük be a benzingőzöket.
▶ A fünyíró gépet jól szellőző helyen tankoljuk.
- Üzem közben a fünyíró gép felmelegszik. A benzin kitágul, és az üzemanyagtartályban túlnyomás keletkezik. Ha az üzemanyagtartály zárósapkája nincs a helyén, a benzin kifröcs-csenhet. A kifröccsenő benzin meggyulladhat. A felhasználó ennek következtében súlyosan megsérülhet.
▶ Mielött levennénk az üzemanyagtartály zárósapkáját, hagyjuk lehülni a fünyíró gépet.
■ A benzinnel átitatódott ruházat könnyen megygyulladhat. Ez súlyos, akár halálos személyi sérülésekhez, illetve anyagi károkhoz vezethet.
- Ha benzin kerül a ruházatra: Cseréljük le a ruházatot.
■ A benzin környezetkárosító lehet.
- Ügyeljünk arra, hogy ne folyjon mellé az üzemanyaq.
▶ A benzint előírásszerűen kell ártalmatlanítani.
4 Biztonsági tudnivalók magyar
■ A benzin börre vagy szembe kerülve bör-, illetve szemirritációt okozhat.
- Kerüljük az érintkezést a benzinnel.
▶ Ha a folyadék a börre kerül: Mossuk le bö vízzel és szappannal az érintett börfelületet.
▶ Ha a folyadék szembe kerül: Legalább 15 percen keresztül öblítsük a szemet bő vízzel, és orvoshoz kell fordulni.
A fünyíró gép gyújtóberendezése szikrákat kelt. A szikrák kijuthatnak a gyújtóberendezésből, és gyúlékony vagy robbanásveszélyes környezetben tüzet vagy robbanást idézhetnek elő. Ez súlyos, akár halálos személyi sérülésekhez, illetve anyagi károkhoz vezethet.
▶ A motor használati utasításában megadott gyújtógyertyákat kell használni.
Csavarjuk be és húzzuk meg a gyújtógyertyát.
▶ A gyertyapipát szorosan helyezzük vissza.
■ Károsíthatja a fünyíró gépet, ha nem a motornak megfelelő benzint töltenek a gépbe.
Friss, ólommentes, márkás üzemanyagot használjunk.
▶ Tartsuk be a motor használati utasításában szereplő előírásokat.
4.8 Munkavégzés
⚠ FIGYELMEZTETÉS
■ Ha a felhasználó nem megfelelően indítja be a motort, elveszítheti az uralmat a fűnyíró gép felett. A felhasználó ennek következtében súlyosan megsérülhet.
▶ A motort a jelen használati utasításban leírtak szerint kell beindítani.
■ A felhasználó bizonyos helyzetekben nem tud odafigyelve dolgozni. Ilyenkor megbotolhat, eleshet és súlyosan megsérülhet.
▶ Nyugodtan és megfontoltan dolgozzon.
Csak jó látási viszonyok mellett nyírja a füvet. Ha rosszak a fény- és látási viszonyok, ne dolgozzon a fúnyíró géppel.
▶ Egyedül irányítsa a fűnyíró gépet.
- Fordítson figyelmet az akadályokra.
▶ Ne billentse meg a fűnyíró gépet.
▶ A talajon állva dolgozzon, és ügyeljen az egyensúlyra.
▶ Ha fáradtság jeleit tapasztalja: iktasson be szünetet.
- Ha lejtón nyír: a lejtőre merőlegesen haladjon.
▶ Ne dolgozzon 25°-nál (46,6%) meredekebb emelkedőkön.
Különös elővigyázattal használja a fünyíró gépet, ha lejtők, peremek, mélyedések, hul-
ladékhalmok vagy töltések közelében dolgozik.
▶ A munkaidőt úgy tervezze meg, hogy elke-rülhető legyen a hosszabb időtartamú nagy-fokú terhelés.
■ A motor működése közben kipufogógázok keletkeznek. A kipufogógázok belélegzése mérgezést okozhat.
▶ Ne lélegezze be a kipufogógázokat.
▶ A fünyíró géppel jól szellőző helyen dolgozzon.
▶ Rosszullét, fejfájás, látászavar, hallászavar vagy szédülés esetén: függessze fel a munkát, és forduljon orvoshoz.
■ Ha a kezelő a motor működése közben hallásvédő eszközt visel, korlátozottan érzékelheti és ítélheti meg a zajokat.
▶ Nyugodtan és megfontoltan dolgozzon.
■ A fünyíró gép motorleállító szerkezettel rendelkezik.
▶ A nyírás kapcsolókarjának elengedésekor a motor és a kés 3 másodpercen belül leáll.
■ A forgó kés megvághatja a felhasználót. A felhasználó ennek következtében súlyosan megsérülhet.
▶ Húzza le a gyertyapipát.
▶ Ne érintse meg a forgó kést.
▶ Ha a kés megakad valamiben: állítsa le a motort. Csak ezután távolítsa el a tárgyat.
■ Ha a fünyíró gép munka közben szokatlanul vagy rendellenesen viselkedik, akkor előfordulhat, hogy nincs biztonságos állapotban. Ez súlyos személyi sérüléseket és anyagi károkat okozhat.
- Ilyenkor függessze fel a munkát, és keresse fel valamelyik STIHL szakszervizt.
■ Munka közben a fünyíró gép rezgéseket bocsáthat ki.
▶ Viseljen munkakesztyüt.
▶ Tartson szüneteket.
▶ Ha keringési zavar jelei lépnek fel: forduljon orvoshoz.
■ Tartsa szemmel a nyírási területet, és ügyeljen az akadályokra. Ha munka közben a kés idegen tárgyba ütközik, nagy sebességgel felverődhet a tárgy vagy annak részei. Ez személyi sérüléseket és anyagi károkat okozhat.
▶ Távolítsa el az idegen tárgyakat (pl. köveket, drótokat, játékokat) a munkaterületről. Jelölje meg azokat a nehezen észrevehető tárgyakat, amelyek nem távolíthatók el.
magyar 4 Biztonsági tudnivalók
■ A nyírás kapcsolókarjának visszaengedésekor a kés rövid ideig még tovább forog. Ez súlyos személyi sérülésekkel járhat.
▶ Várja meg, amíg a kés leáll.
■ Ha a forgó kés kemény tárgyba ütközik, szikra keletkezhet. Gyúlékony környezetben a szikrák tüzet okozhatnak. Ez súlyos, akár halálos személyi sérülésekhez, illetve anyagi károkhoz vezethet.
▶ Ne dolgozzon gyúlékony környezetben.
■ Ha a fünyíró gépet lejtős területen állítja le, onnan váratlanul legurulhat. Ez személyi sérüléseket és anyagi károkat okozhat.
A fünyíró gépet csak akkor engedje el, ha sík területen áll, és magától nem gurulhat el.
■ Ha a tolókarra különböző tárgyakat rögzít, a fünyíró gép a kiegészítő súly miatt felbillenhet. Ez személyi sérüléseket és anyagi károkat okozhat.
▶ Ne rögzítsen tárgyakat a tolókarhoz.
⚠ VESZÉLY
■ Ha a munkát feszültség alatt álló kábelek közelében végzi, a kés hozzáérhet a feszültség alatt álló kábelekhez, és károsíthatja azokat. Ez súlyos, akár halálos személyi sérüléseket okozhat.
▶ Ne dolgozzon feszültség alatt álló kábelek környezetében.
■ Zivatarban munka közben villámcsapás érheti a felhasználót. Ez súlyos, akár halálos személyi sérüléseket okozhat.
- Zivatar esetén: ne dolgozzon a géppel.
■ Az esőben való munkavégzés csúszásveszéllyel jár. Ez súlyos, akár halálos személyi sérüléseket okozhat.
- Esőben: ne dolgozzon a géppel.
4.9 Szállítás
⚠ FIGYELMEZTETÉS
■ Szállítás közben a fünyíró gép felborulhat vagy elmozdulhat. Ez személyi sérüléseket és anyagi károkat okozhat.
- Allítsa le a motort.
▶ Várja meg, amíg a kés leáll.
▶ Húzza le a gyertyapipát.
A fünyíró gépet úgy biztosítsa hevederekkel, szíjakkal vagy hálóval az arra alkalmas rakodófelületen, hogy az ne tudjon felborulni és ne mozdulhasson el.
■ A motor működését követően a hangtompító és a motor forró lehet. A felhasználó emiatt szállítás közben megégetheti magát.
▶ A fűnyíró gépet tolja.

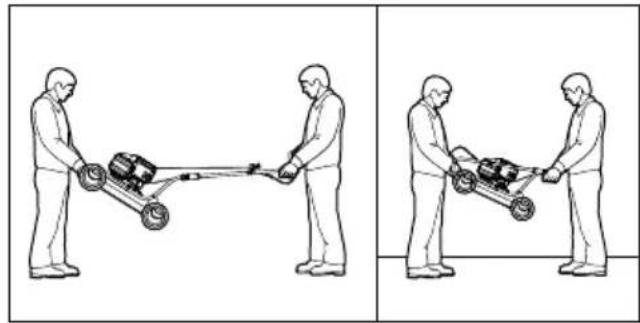

■ A fünyíró gép nehéz. Ha a felhasználó egyedül viszi a fünyíró gépet, megsérülhet.
▶ A fünyíró gépet két személynek kell vinnie.
4.10 Tárolás
⚠ FIGYELMEZTETÉS
■ A gyermekek nem ismerik és nem tudják fel- mérni a fünyíró géppel járó veszélyeket, emiatt súlyos sérülések érhetik őket.
- Állítsa le a motort.
▶ A fünyíró gépet gyermekek számára elérhetetlen helyen tartsa.
▶ Tartsa tisztán és szárazon a fűnyíró gépet.
■ Ha a fünyíró gépet lejtős területen tárolja, onnan véletlenül legurulhat. Ez személyi sérüléseket és anyagi károkat okozhat.
▶ A fünyíró gépet kizárólag sík felületen tárolja.
4.11 Tisztítás, karbantartás és javítás
⚠ FIGYELMEZTETÉS
■ Ha tisztítás, karbantartás vagy javítás közben jár a motor, súlyos személyi sérülések és anyagi károk következhetnek be.
▶ Allítsa le a motort.
▶ Várja meg, amíg a kés leáll.
▶ Húzza le a gyertyapipát.
■ A motor működését követően a hangtompító és a motor forró lehet. Ez égési sérüléseket okozhat.
- Várja meg, amíg a hangtompító és a motor lehül.
- Az erős tisztítószerekkel, vízsugárral vagy éles tárgyakkal való tisztítás megrongálhatja a fünyíró gépet vagy a kést. Ha nem megfelelően tisztítja a fünyíró gépet vagy a kést, előfordulhat, hogy működésképtelenek lesznek az alkatrészek, és üzemképtelenné válnak a
5 A fünyíró gép működőképes állapotba helyezése magyar
biztonsági berendezések. Ez súlyos személyi sérülésekkel járhat.
▶ A fünyíró gépet és a kést a jelen használati utasításban leírtak szerint kell tisztítani, 15.2.
■ Ha nem tartja megfelelően karban, illetve nem javíttatja meg a fűnyíró gépet vagy a kést, előfordulhat, hogy működésképtelenek lesznek az alkatrészek, és üzemképtelenné válnak a biztonsági berendezések. Ez súlyos, akár halálos személyi sérülésekkel járhat.
▶ Cserélje ki az elhasználódott vagy sérült alkatrészeket.
Ha a fünyíró gép karbantartásra vagy javításra szorul: keresse fel valamelyik STIHL szakszervizt.
▶ A kést a jelen használati utasításban leírtak szerint kell karbantartani.
A kés tisztítása, karbantartása vagy javítása során a felhasználó megvághatja magát az éles vágóélekkel. A felhasználó ennek következtében megsérülhet.
- Viseljen ellenálló anyagból készült munkakesztyűt.
■ Az élezés során a kés felforrósodhat, és a felhasználó megégetheti magát.
▶ Várja meg, amíg a kés lehül.
- Viseljen ellenálló anyagból készült munkakesztyűt.
5 A fünyíró gép működőké- pes állapotba helyezése
5.1 A fünyíró gép működőképes állapotba helyezése
A munka megkezdése előtt mindig végre kell hajtani a következő lépéseket:
▶ Győződjünk meg arról, hogy a következő alkatrészek biztonsági szempontból megfelelő állapotban vannak:
- a fúnyíró gép 4.6.1,
- a kés 4.6.2.
▶ Tisztítsuk meg a fünyíró gépet 15.2.
▶ Ellenőrizzük a kést 10.2.
▶ Töltsünk be motorolajat 6.1.
▶ Hajtsuk fel a tolókart 18.1.
▶ Töltsünk benzint a fünyíró gépbe 17.1.
- Állítsuk be a vágási magasságot 1.2.
▶ Ellenőrizzük a kezelőelemeket 10.1.
- Amennyiben a fenti lépések nem hajthatók végre: Ne használjuk a fünyíró gépet, és keressük fel valamelyik STIHL szakszervizt.
6 Motorolaj betöltése
6.1 Motorolaj betöltése
A motorolaj keni és hűti a motort.
A motorolaj specifikációjára és a betöltendő olajmennyiségre vonatkozó információk a motor használati utasításában találhatók.
TUDNIVALÓ
■ Kiszállításkor nincs motorolaj a gépben. Károsodhat a fünyíró gép, ha motorolaj nélkül vagy túl kevés motorolajjal indítják be.
- Indítás előtt mindig ellenőrizzük a motorolaj szintjét, és szükség esetén töltsük után a motorolajat.
▶ A motorolajat a motor használati utasításában leírtak szerint töltsük be.
7 A fünyíró gép tankolása
7.1 A fünyíró gép tankolása
TUDNIVALÓ
■ Károsíthatja a fűnyíró gépet, ha nem megfelelő üzemanyagot töltenek bele.
▶ Tartsa be a motor használati utasítását.
- Állítsa le a motort.
- Állítsa a fűnyíró gépet sík felületre.
- Az üzemanyagtartály zárósapkájának környékét tisztítsa meg nedves törlőronggyal.
▶ Vegye le az üzemanyagtartály (1) zárósapkáját.
▶ Töltsön be annyi üzemanyagot, hogy az üzemanyagtartály pereme alatt legalább 15 mm maradjon szabadon.
▶ Helyezze vissza az üzemanyagtartály (1) zárósapkáját.
▶ Forgassa el az üzemanyagtartály (1) zárósapkáját az óramutató járásával megegyező irányba, és kézzel húzza meg. Az üzemanyagtartály lezárása ezzel megtörtént.
8 A fünyíró gép beállítása a felhasználóhoz

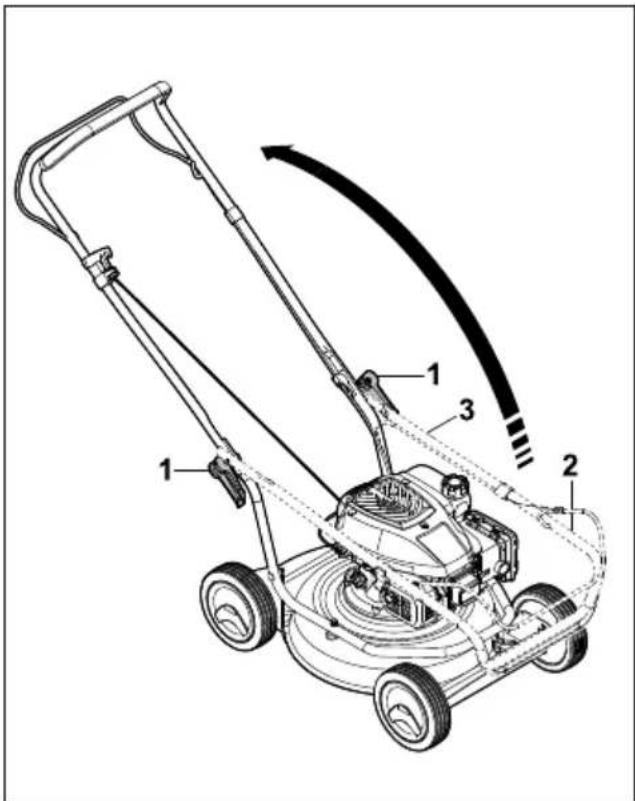

8.1 A tolókar felhajtása
- Állítsa le a motort.
▶ Húzza le a gyertyapipát. - Állítsa a fűnyíró gépet sík felületre.
▶ Nyissa fel a gyorsan állítható (1) rögzítőkarokat, ha zárt állapotban vannak.
▶ Hajtsa fel a (2) tolókart, közben ügyeljen arra, hogy a (3) működtető huzal ne csípődjön be.
- Zárja vissza a gyorsan állítható (1) rögzítőkarokat.
A (2) tolókar szilárdan csatlakozik a fünyíró géphez.

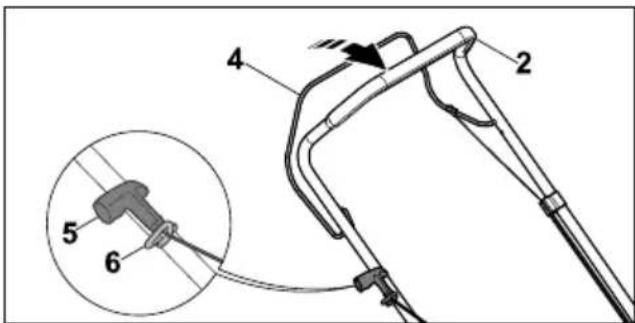

- Húzza a nyírás (4) kapcsolókarját a (2) tolókarhoz, és tartsa ebben a helyzetben.
▶ Lassan húzza ki az (5) indítózsinórt a (6) huzalvezető irányába. - Akassza be az (5) indítózsinórt a (6) huzalvezetőbe.
▶ Engedje vissza a nyírás (4) kapcsolókarját.
▶ Helyezze vissza a gyertyapipát.
8.2 A tolókar lehajtása
A tolókar a helytakarékos szállítás és tárolás érdekében lehajtható.
- Állítsuk le a motort.
▶ Húzzuk le a gyertyapipát. - Állítsuk a fűnyíró gépet sík felületre.
- Húzzuk a nyírás kapcsolókarját a tolókarhoz, és tartsuk ebben a helyzetben.
- Akasszuk ki az indítózsinórt a huzalvezetőből, és lassan engedjük vissza a motor irányába.
▶ Engedjük vissza a nyírás kapcsolókarját.
▶ Tartsuk meg a tolókart, és lazítsuk meg a csillagmarkolatú anyacsavarokat.
▶ Hajtsuk előre a tolókart.
9 A motor indítása és leállítása
9.1 A motor beindítása
- Állítsuk a fűnyíró gépet sík felületre.
- Bal kezünkkel húzzuk a nyírás kapcsolókarját (1) a tolókarhoz, és tartsuk ebben a helyzetben.
▶ A jobb kezünkkel lassan húzzuk ki az indító-zsinórt (2), amíg ellenállást nem tapasztalunk.
▶ Gyorsan húzzuk ki és engedjük vissza az indítózsinórt (2), amíg a motor be nem indul.
▶ Ha nem indul be a motor: Lásd a motor használati utasítását.
9.2 A motor leállítása
- Állítsuk a fűnyíró gépet sík felületre.
▶ Engedjük vissza a nyírás kapcsolókarját. A motor ilyenkor leáll.
▶ A fünyíró gép magára hagyható.
10 A fünyíró gép ellenőrzése magyar
10 A fünyíró gép ellenőrzése
10.1 A kezelőelemek ellenőrzése
A nyírás kapcsolókarja
- Állítsuk le a motort.
- Húzza a nyírás kapcsolókarját teljesen a tolókar irányába, majd engedje vissza.
▶ Ha a reteszelő gomb vagy a nyírás kapcsolókarja nehezen mozdul, vagy nem megy vissza a kiindulási helyzetbe: Ne használjuk a fűnyíró gépet, és keressük fel valamelyik STIHL szakszervizt.
A nyírás kapcsolókarja meghibásodott.
10.2 A kés ellenőrzése
- Állítsa le a motort.
▶ Húzza le a gyertyapipát. - Állítsa fel a fűnyíró gépet, 15.1.
▶ Mérje meg a következőket:
- (a) vastagság
- (b) szélesség
- (c) élezési szög
- Amennyiben a kés vastagsága vagy szélessége kisebb az előírt minimális értékeknél: cserélje ki a kést, 19.2.
▶ Ha az élezési szög nem felel meg az előírá-soknak: élezze meg a kést, 19.2.
- Kétség esetén: keresse fel valamelyik STIHL szakszervizt.
11 Munkavégzés a fűnyíró géppel
11.1 A fünyíró gép tartása és vezetése
Fogja meg a tolókart mindkét kezével úgy, hogy a hüvelykujzával körülzárja azt.
11.2 A vágási magasság beállítása
4 vágási magasság állítható be:
- 30 mm = 1. helyzet
- 50 mm = 2. helyzet
- 70 mm = 3. helyzet
- 85 mm = 4. helyzet
A vágási magasságot elöl és hátul külön kell beállítani. Az elöl és hátul beállított vágási magasságnak meg kell egyeznie.
A hátsó vágási magasság beállítása
▶ Állítsa le a motort.
Nem foroghat a kés.
- Állítsa a fűnyíró gépet sík felületre.
▶ Nyomja lefelé a hátsó tengelyt.
A hátsó tengely kioldódik és átállítható.
- Állítsa a hátsó tengelyt bal és jobb oldalon a kívánt pozícióba.
Az elülső vágási magasság beállítása
- Állítsa le a motort.
Nem foroghat a kés. - Állítsa a fűnyíró gépet sík felületre.
▶ Nyomja lefelé az elülső tengelyt.
Az elülső tengely kioldódik és átállítható.
- Állítsa az elülső tengelyt bal és jobb oldalon a kívánt pozícióba.

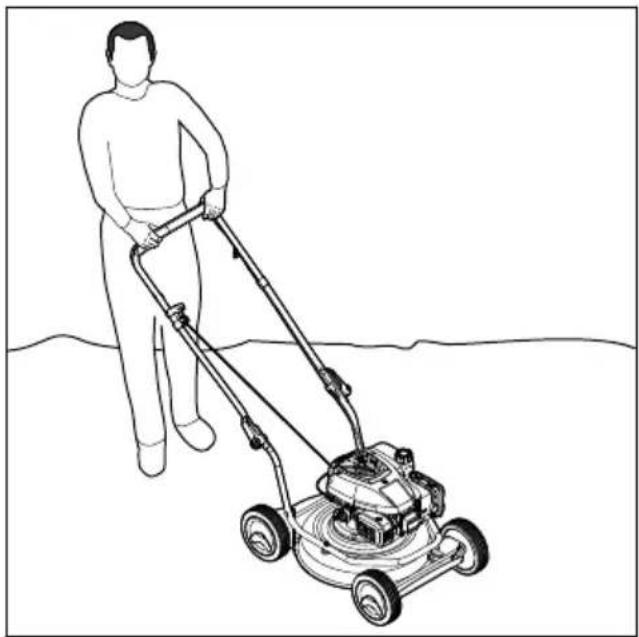

11.3 Mulcsozás
Mulcsozás során a levágott füvet a speciális terelésű légáramlat a késekhez irányítja, majd a többszörösen felaprított füdarabkákat visszafújja a füves talajra. A lenyírt fü a füves területen marad, ahol könnyen elrothad, így természetes trágyázó anyagként szolgál. Gyakori mulcsozással szép és tömött lesz a pázsitja, ennek során célszerű a fü magasságának egyharmadát levágni.
A jó mulcsozási eredmény feltételei:
- Gyakoriság: tavasszal (a fő növekedési időszakban) legalább hetente kétszer, nyáron és összel pedig hetente egyszer végezze.
– Lehetőség szerint száraz füvet nyírjon. - Használjon alaposan megélezett vágókéseket.
– Lassan tolja a gépet.
– Változtassa a nyírás irányát, és ügyeljen a nyírási sávok átfedésére. - A nagyon magas füvet mindig fokozatosan nyírja le.
▶ A fünyíró gépet lassan és kontrollált módon tolja előrefelé.
12 Munka után
12.1 Munkavégzés után
▶ Állítsuk le a motort.
▶ Ha a fünyíró gép nedves: Hagyjuk megszáradni a fünyíró gépet.
▶ Tisztítsuk meg a fünyíró gépet.
13 Szállítás
13.1 A fünyíró gép szállítása
▶ Allítsa le a motort.
Nem foroghat a kés.
▶ Húzza le a gyertyapipát.
A fünyíró gép tolása
▶ A fünyíró gépet lassan és kontrollált módon tolja előrefelé.
A fünyíró gép hordozása
- Viseljen ellenálló anyagból készült munkakesztyűt.
▶ Ha a fünyíró gépet kihajtott tolókarral viszik:
- Az egyik személy két kézzel tartsa erősen a fűnyíró gépet a ház elejénél, a másik pedig két kézzel a tolókarnál tartsa erősen.
▶ A fünyíró gépet két személynek kell mege- melnie és hordoznia.
▶ Ha a fünyíró gépet összehajtott tolókarral viszik:
▶ Hajtsa össze a tolókart, 8.2.
- Az egyik személy két kézzel tartsa erősen a fűnyíró gépet a ház elejénél, a másik pedig két kézzel a tolókarnál tartsa erősen.
▶ A fünyíró gépet két személynek kell megemelnie és hordoznia.
A fünyíró gép szállítása gépkocsival
A fünyíró gépet úgy biztosítsa álló helyzetben, hogy az ne tudjon felborulni és ne mozdulhasson el.
14 Tárolás
14.1 A fünyíró gép tárolása
- Állítsa le és hagyja lehűlni a motort.
▶ Húzza le a gyertyapipát.
▶ A fünyíró gépet az alábbiakat betartva tárolja:
– Tartsa a fünyíró gépet gyermek számára elérhetetlen helyen.
– A fünyíró gép legyen tiszta és száraz.
– A fünyíró gép ne tudjon felborulni.
– A fűnyíró gép ne tudjon elgurulni.
15 Tisztítás
15.1 A fünyíró gép felállítása
- Hagyjuk leürülni az üzemanyagtartályt. A motor ilyenkor leáll.
- Állítsuk a fűnyíró gépet sík felületre.
- Állítsuk a vágási magasságot a 1-es helyzetbe 11.2.
▶ Húzzuk le a gyertyapipát (1).
▶ Tartsuk meg a tolókart (2), és nyissuk fel a gyorsan állítható rögzítőkarokat (3).
▶ Hajtsuk hátra a tolókart (2).
- Hátrafelé döntve állítsuk fel a fűnyíró gépet.
15.2 A fünyíró gép tisztítása
- Állítsuk le a motort.
▶ Hagyjuk lehűlni a fűnyíró gépet.
▶ Húzzuk le a gyertyapipát. - Nedves törlőronggyal tisztítsuk meg a fűnyíró gépet.
▶ A szellőzőnyílásokat ecsettel tisztítsuk meg. - Allítsuk fel a fűnyíró gépet.
Tisztítsuk meg a kés környékét és a kést egy fadarabbal, puha kefével vagy nedves törlő-ronggyal.
16 Karbantartás
16.1 Karbantartási intervallumok
A karbantartási intervallumok a környezeti és munkafeltételektől függnek. A STIHL a következő karbantartási intervallumokat javasolja:
Motor
▶ A motorolajjal kapcsolatos karbantartásokat a motor használati utasításában megadottak szerint végezzük.
Fünyíró gép
- Évente ellenőriztessük a fűnyíró gépet valamelyik STIHL szakszervizzel.
16.2 A fünyíró kés felszerelése és leszerelése

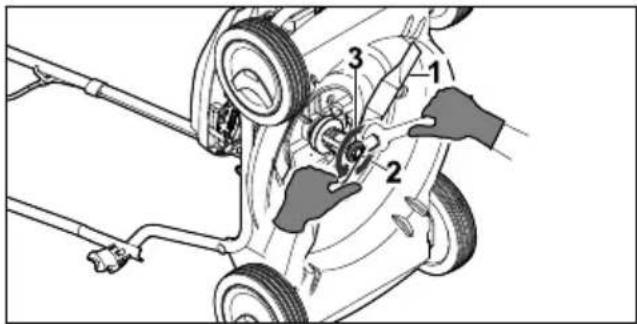

16.2.1 A kés leszerelése
- Állítsa le a motort.
▶ Húzza le a gyertyapipát. - Állítsa fel a fűnyíró gépet.
▶ Tartsa erösen az (1) kést.
▶ Tekerje ki a (2) csavart, és vegye ki a (3) alá-téttel együtt.
▶ Vegye le az (1) kést.
▶ A (2) csavart és a (3) alátétet kezelje hulladék-ként.
Az (1) kés felszerelésekor használjon új csavart és alátétet.

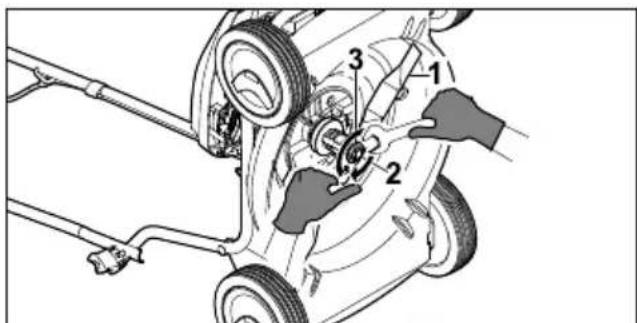

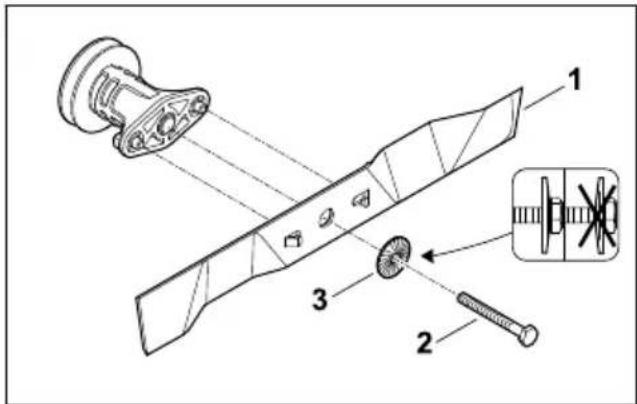

16.2.2 A kés felszerelése
- Állítsa le a motort.
▶ Húzza le a gyertyapipát.
▶ Allítsa fel a fűnyíró gépet.
▶ Helyezze fel az új (3) alátétet az új (2) csavarra.
- Vigyen fel Loctite 243 csavarrögzítót a (2) csavar menetére.
- Az (1) kést úgy helyezze fel, hogy a felfekvési felületen lévő kiemelkedések az (1) kés mélyedéseibe rögzüljenek.
▶ Tekerje be a (2) csavart a (3) alátéttel együtt.
▶ Tartsa erösen az (1) kést.
▶ Húzza meg a (2) csavart 65 Nm nyomatékkal.
16.3 A kés élezése és kiegyensúlyozása
A kés megfelelő élezéséhez és kiegyensúlyozásához sok gyakorlat szükséges.
A STIHL azt javasolja, hogy a kést STIHL szakservizzel éleztessük és egyensúlyoztassuk ki.
FIGYELMEZTETÉS
■ A kés vágóélei élesek. A felhasználó megvághatja magát.
- Viseljünk ellenálló anyagból készült munka-védelmi kesztyűt.
- Állítsuk le a motort.
▶ Húzzuk le a gyertyapipát.
▶ Állítsuk fel a fűnyíró gépet.
▶ Szereljük le a kést. - Élezzük meg a kést. Ennek során tartsuk be az élezési szöget és hűtsük a kést 19.2.
Az élezés során nem léphet fel kék elszíneződés a késen.
▶ Szereljük fel a kést.
▶ Bizonytalanság esetén: Keressük fel valamelyik STIHL szakszervizt.
17 Javítás
17.1 A fűnyíró gép javítása
A felhasználó nem tudja maga megjavítani a fünyíró gépet és a kést.
▶ Ha a fünyíró gép vagy a kés megsérült: ne használjuk a fünyíró gépet vagy a kést, és keressük fel valamelyik STIHL szakszervizt.
- Amennyiben a tájékoztató táblák olvashatatlanná váltak vagy megsérültek: cserélteessük ki a tájékoztató táblákat valamelyik STIHL szakservizzel.
18 Hibaelhárítás
18.1 A fünyíró gép üzemzavarainak elhárítása
| Üzemzavar Ok | Megoldás | |
| A motor nem indítható be. | Nem nyomtuk le a nyírás kapc-solókarját. | ▸ A motort a jelen használati utasításban leírtak sze-rint kell beindítani. |
| Kiürült az üze | manyagtartály. ▶ Töltsünk üzemanyagot a fünyíró gépbe. | |
| Eltömődött az üzemanyag-vezeték. | ▸ Keressük fel valamelyik STIHL szakszervizt. | |
| Nem megfelelő, szennyezett vagy régi üzemanyag van a tar-tályban. | ▸ Használjunk friss, márkás, ólommentes benzint. | |
| Beszennyeződött a légszűrő. ▶ Keressük fel valamelyik STIHL szakszervizt. | ||
| Le van húzva a gyertyapipa a gyújtógyertyáról vagy a gyújtó-kábel nem megfelelően van rögzítve a pipához. | ▸ Helyezzük vissza a gyertyapipát.▸ Ellenőrizzük a gyertyapipa és a gyújtókábel csatla-kozását. | |
| Meghibásodott vagy bekormozódott a gyújtógyertya vagy nem megfelelő az elektródatá-volság. | ▸ Tisztítsuk meg vagy cseréljük ki a gyújtógyertyát.▸ Állítsuk be az elektródatávolságot. | |
| Túl nagy az ellenállás a késnél. | ▸ Állítsunk be nagyobb vágási magasságot.▸ Alacsonyabb füben indítsuk be a motort. | |
| Nehézkes a motor beindítása, vagy lecsökkent a | Eltömődött a fünyíróház. Tisztítsuk meg a fünyíró gépet. | |
| motor teljesít-ménye. | ||
| Túl alacsony a vágási magas-ság vagy túl nagy a haladási sebesség. | Állítsuk magasabbra a vágási magasságot vagy tol-juk lassabban a fűnyíró gépet. | |
| Víz került az üzemanyagtartál-yba és a karburátorba vagy eltömödött a karburátor. | Ürítsük ki az üzemanyagtartályt, tisztítsuk meg az üzemanyag-vezetéket és a karburátort. | |
| Beszennyeződött az üzema-nyagtartály. | Keressük fel valamelyik STIHL szakszervizt. | |
| Beszennyeződött a légszűrő. Keressük fel valamelyik STIHL szakszervizt. | ||
| Bekormozódott a gyújtógyertya. | Tisztítsuk meg vagy cseréljük ki a gyújtógyertyát. | |
| Túl alacsony a motorolaj szintje. | Töltsük után vagy cseréljük le a motorolajat a motor használati utasításában leírtak szerint. | |
| Beszennyeződtek a hűtőbordák. | Tisztítsuk meg a fűnyíró gépet. | |
| Erős rezgés lép fel a fűnyíró gépen. | Megsérült a fűnyíró kés. Cseréljük ki a kést. | |
| Nem megfelelően szerelték fel a kést. | Szereljük fel a kést. | |
| Nem szép a vágási kép. | Tompa vagy kopott a kés. Élezzük meg vagy cseréljük ki a kést. | |
19 Müszaki adatok
19.1 STIHL RM 2.1 R, RM 2.0 RC fúnyíró gép
Motortípus:
- RM 2.1 R: STIHL EVC 200
- RM 2.0 RC: KOHLER HD675
Lökettérfogat:
- RM 2.1 R: 139~cm^3
- RM 2.0 RC: 149~cm^3
Teljesítmény:
- RM 2.1 R: 2,1 kW (2,8 LE) 2800/perc fordulatszámnál
- RM 2.0 RC: 2,2 kW (3,0 LE) 2800/perc fordulatszámnál
Fordulatszám:
- RM 2.1 R: 2800/perc
- RM 2.0 RC: 2800/perc
Az üzemanyagtartály maximális ürtartalma:
- (a) minimális vastagság: 2,0 mm
– (b) minimális szélesség: 45 mm - (c) élezési szög: 30°
19.3 Hang- és rezgésértékek
RM 2.1 R
A hangnyomásszint K-értéke: 2 dB(A). A zajteljesítményszint K-értéke: 1,4 dB(A). A rezgésgyorsulási értékek K-értéke: 3,16 m/s².
- Az L_pA hangnyomásszint 2006/42/EC szab-vány alapján mért értéke: 79 dB(A)
- Az L wA zajteljesítményszint 2000/14/EC szab-vány alapján mért értéke: 91 dB(A)
– Az EN 12096 szabvány alapján mért ahv rezgési érték a tolókaron: 7,90 m/s ^2
RM 2.0 RC
A hangnyomásszint K-értéke: 2 dB(A). A zajteljesítményszint K-értéke: 2,1 dB(A). A rezgésgyorsulási értékek K-értéke: 2,20 m/s².
- Az L pA hangnyomásszint 2006/42/EC szab-vány alapján mért értéke: 79 dB(A)
– Az LwA zajteljesítményszint 2000/14/EC szab-vány alapján mért értéke: 91,3 dB(A) - Az EN 12096 szabvány alapján mért a_hv rezgési érték a tolókaron: 4,40 m/s²
A 2002/44/EC, munkahelyi rezgésekkel foglalkozó irányelvnek való megfelelőséggel kapcsolatos információk a www.stihl.com/vib webhelyen találhatók.
19.4 REACH
A REACH megnevezés az Európai Unió által meghatározott előírás a kémiai anyagok regisztrálásához, értékeléséhez és engedélyezéséhez.
A REACH rendelet betartásához szükséges információkról a www.stihl.com/reach oldalon tájékozódhat.
20 Pótalkatrészek és tartozé- kok
20.1 Pótalkatrészek és tartozékok
STIHL G _18
Ezek a szimbólumok eredeti STIHL pótalkatrészeket és eredeti STIHL tar-tozékokat jelölnek.
A STIHL eredeti STIHL pótalkatrészek és eredeti STIHL tartozékok használatát ajánlja.
A STIHL a folyamatos piacfigyelés ellenére sem tudja megítélni más gyártók pótalkatrészeit és tartozékait megbízhatóság, biztonság és alkalmasság tekintetében, valamint a STIHL nem tud azok alkalmazásáért felelősséget vállalni.
Eredeti STIHL pótalkatrészek és eredeti STIHL tartozékok STIHL márkakereskedésben kaphatók.
20.2 Fontos pótalkatrészek
A nem engedélyezett kiegészítők és pótalkatrészek használata miatt keletkezett anyagi károkkal és személyi sérülésekkel kapcsolatban a STIHL cég minden felelősséget elhárít.
– Kés: 6357 702 0102
– Késrögzítő csavar: 9008 319 9028
– Alátét: 0000 702 6600
21 Ártalmatlanítás
21.1 A fünyíró gép ártalmatlanítása
Az ártalmatlanítással kapcsolatban a STIHL szakkereskedésekben kaphat tájékoztatást.
A fünyíró gépet, kést, benzint, motorolajat és csomagolást az előírásoknak megfelelően és környezetbarát módon kell ártalmatlanítani.
22 EK Megfelelőségi nyilatko- zat
22.1 STIHL RM 2.1 R, RM 2.0 RC fünyíró gép
A STIHL Tirol GmbH
egyedüli felelősséggel kijelenti, hogy a következő adatokkal jellemzett gép:
– Kialakítás: Fünyíró gép
– Gyártó neve: STIHL
– Típus: RM 2.1 R, RM 2.0 RC
Sorozatazonosító: - 6357
megfelel a vonatkozó rendeleteknek és irányelveknek (2000/14/EC, 2006/42/EC, 2014/30/EU és 2011/65/EU), továbbá a termék kifejlesztése és gyártása a következő szabványok gyártás időpontjában érvényes változatával összhangban történt: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.
A tanúsító szervezet neve és címe: TÜV Rheinland LGA Products GmbH Tillystraße 2
D-90431 Nürnberg
A mért és garantált zajteljesítményszintek meghatározása a 2000/14/EC irányelyv VIII. mellékletének megfelelően történt.
Mért zajteljesítményszint:
- RM 2.1 R: 91 dB(A)
- RM 2.0 RC: 91,3 dB(A)
Garantált zajteljesítményszint:
- RM 2.1 R: 92 dB(A)
- RM 2.0 RC: 93 dB(A)
A müszaki dokumentáció a STIHL Tirol GmbH termékengedélyeztetési részlegénél található.
A gyártás éve és a gépszám a fűnyíró gép adat-tábláján szerepel.
Matthias Fleischer, a kutatási és termékfejlesztési részleg vezetője
és
Sven Zimmermann, a minőségbiztosítási részleg vezetője
22.2 Nagy-Britannia importõre
ANDREAS STIHL Ltd.
Stihl House
Stanhope Road
CAMBERLEY
SURREY GU15 3YT
Great Britain
