RM 2 RC - Kosačka na trávu STIHL - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma RM 2 RC STIHL vo formáte PDF.
| Typ produktu | Kosačka na trávu |
| Značka | Stihl |
| Model | RM 2 RC |
| Motor | KOHLER HD675, 4-taktný |
| Zdvihový objem | 149 cm³ |
| Výkon | 2,2 kW (3,0 k) pri 2800 ot/min |
| Menovité otáčky | 2800 ot/min |
| Šírka kosenia | 46 cm |
| Výška kosenia | 4 polohy: 30, 50, 70, 85 mm (samostatné nastavenie vpredu/vzadu) |
| Objem palivovej nádrže | 1,4 L |
| Hmotnosť | 27 kg |
| Typ motorového oleja | Olej SAE 30 alebo 10W-30 (množstvo: pozri návod motora) |
| Funkcie | Mulčovanie, manuálne štartovanie s bezpečnostným oblúkom |
| Bezpečnosť | Zastavenie motora do 3 s po uvoľnení oblúka, ochrana proti odletujúcim predmetom |
| Údržba a čistenie | Čistenie po každom použití, výmena motorového oleja, výmena noža a zapaľovacej sviečky |
| Náhradné diely a opraviteľnosť | Nôž (ref. 6357 702 0102), upevňovacia skrutka, zapaľovacia sviečka, vzduchový filter |
| Všeobecné informácie | Návod na použitie 364 strán, záruka výrobcu |
Často kladené otázky - RM 2 RC STIHL
Otázky používateľov k RM 2 RC STIHL
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Kosačka na trávu vo formáte PDF zadarmo! Nájdite svoj návod RM 2 RC - STIHL a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. RM 2 RC značky STIHL.
NÁVOD NA OBSLUHU RM 2 RC STIHL
18 Odstraňovanie porúch....207
19 Technické údaje....207
20 Náhradné diely a príslušenstvo....208
21 Likvidácia.... 208
22 EÚ vyhlásenie o zhode.... 209
1 Úvod
teší nás, že ste sa rozhodli pre výrobok spoločnosti STIHL. Naše výrobky vyvíjame a vyrábame v špičkovej kvalite podľa požiadaviek našich zákazníkov. Tým vznikajú výrobky s vysokou spolahlivost’ou aj pri extrémnom namáhaní.
Spoločnost' STIHL je tiež zárukou kvalitného servisu. Naše špecializované predajne zabezpečujú kompetentné poradenstvo a zaškolenie, ako aj rozsiahlu technickú podporu.
Spoločnost' STIHL sa výslovne hlási k trvalému a zodpovednému prístupu k životnému prostrediu. Tento návod na obsluhu vám ma pomôct' v tom, aby ste mohli váš výrobok STIHL používat' s dlhou životnosťou bezpečne a šetrne k životnému prostrediu.
Ďakujeme vám za vašu dôveru a želáme vám veľa radosti s výrobkom spoločnosti STIHL.
Dr. Nikolas Stihl
DÔLEŽITÉ! PRED POUŽITÍM PREČÍTAJTE A USCHOVAJTE.
2 Informácie k tomuto návodu na obsluhu
2.1 Platná dokumentácia
Platia miestne bezpečnostné predpisy.
- Okrem tohto návodu na obsluhu je potrebné si prečítat', pochopit' a uchovat' nasledujúce dokumenty:
- RM 2.1 R Návod na obsluhu motora STIHL EVC 200.2
- RM 2.0 RC Návod na obsluhu motora KOHLER HD675
■ Upozornenie poukazuje na nebezpečenstvá, ktoré vedú k t'ažkým zraneniam alebo smrti.
▶ Uvedené opatrenia môžu t'ažkým zraneniam alebo smrti zabránit'.
VAROVANIE
■ Upozornenie poukazuje na nebezpečenstvá, ktoré môžu viest' k t'ažkým zraneniam alebo smrti.
▶ Uvedené opatrenia môžu t'ažkým zraneniam alebo smrti zabránit'.
UPOZORNENIE
■ Upozornenie poukazuje na nebezpečenstvá, ktoré môžu viest' k vecným škodám.
▶ Uvedené opatrenia môžu vecným škodám zabránit'.

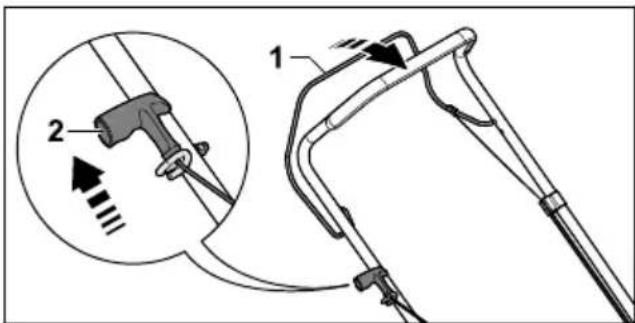

Rukovät' štartéra slúži na spustenie motora.
2 Spínacia konzola kosenia
Spínacia konzola pohonu kosačky slúži na spustenie a odstavenie motora.
3 Vodiace držadlo

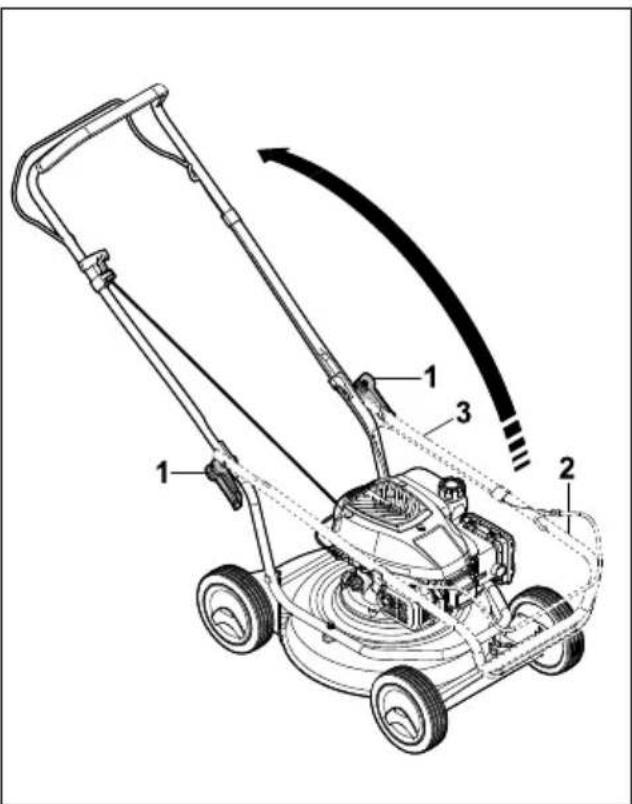

4 Rýchloupínacia páka
Rýchloupínacie páky slúžia na pevné uchytenie držadla na kosačke na trávu.
Kryt filtra zakrýva vzduchový filter.
7 Zapaľovacia sviečka
Zapaľovacia sviečka zapaluje zmes paliva a vzduchu v motore.
8 Koncovka zapaľovacej sviečky
Koncovka zapaľovacej sviečky spája zapaľovací kábel so zapaľovacou sviečkou.
9 Tlmič výfuku
Tlmič výfuku zamedzujú šíreniu emisií hluku kosačky na trávu.
Uzáver motorového oleja uzatvára otvor na plnenie motorového oleja.

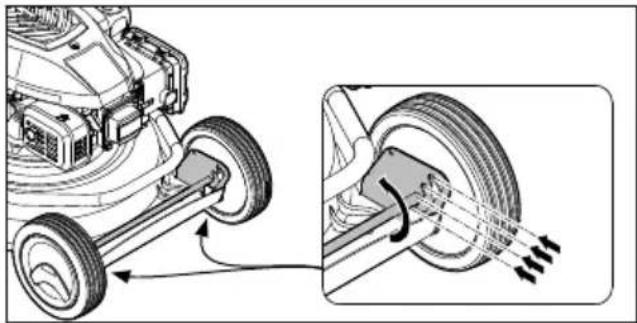

11 Prestavenie výšky kosenia vpredu
Prestavenie výšky kosenia slúži na nastavenie výšky kosenia.

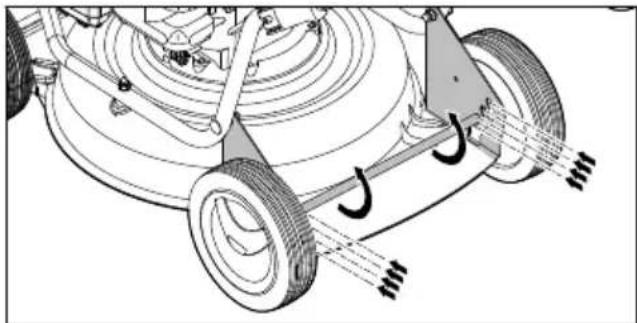

12 Prestavenie výšky kosenia vzadu
Prestavenie výšky kosenia slúži na nastavenie výšky kosenia.
3.2 Symboly
Symboly sa môžu nachádzat' na kosačke na trávu a majú nasledujúce významy:
Výstražné symboly na kosačke na trávu majú nasledujúci význam:
Dodržiavajte bezpečnostné pokyny k vymršteným predmetom a ich opatreniam.
Nedotýkajte sa otáčajúceho sa rezného noža.
Počas prepravy, uschovania, údržby alebo opravy vytiahnite koncovku zapa-lovacej sviečky.
4 Bezpečnostné upozornenia slovensky
4.2 Použitie v súlade s predpísa- ným účelom
Kosačka na trávu STIHL RM 2.1 R alebo RM 2.0 RC slúži na kosenie trávy.
VAROVANIE
- Ak sa kosačka na trávu nepoužíva v súlade s predpísaným účelom, môže dôjst' k vážnym poraneniam alebo usmrteniu osôb a k vecným škodám.
Kosačku na trávu používajte tak, ako je popísané v tomto návode na obsluhu a v návode na obsluhu motora.
4.3 Požiadavky na používatelá
VAROVANIE
■ Používatelia bez školenia nedokážu rozpoznat' ani predvídat' nebezpečenstvá vyplývajúce z používania kosačky na trávu. Používatel alebo iné osoby sa môžu t'ažko zranit' alebo môžu zomriet'.
- Ak sa kosačka na trávu odovzdáva inej osobe: Odovzdajte návod na obsluhu kosačky na trávu a motora.
- Zabezpečte, aby používatel spínal nasledujúce požiadavky:
– Používatel je odpočinutý.
- Používatel je telesne, zmyslovo aj men-tálne schopný obsluhovat' kosačky na trávu a pracovat's nimi. Ak je používatel schopný vykonávat' tieto činnosti s telesným, zmyslovým alebo duševným obmedzením, môže používatel pracovat' so strojom iba pod dozorom alebo podla pokynov zodpovednej osoby.
- Používatel dokáže rozpoznat' a predvídať nebezpečenstvá vyplývajúce z používania kosačky na trávu.
- Používatel je plnoletý alebo je odborne vzdelávaný pod dohladom v súlade s národnými predpismi.
- Používatel dostal poučenie od špecializovaného predajcu STIHL alebo od odbornej osoby skôr, ako prvýkrát začal pracovat's kosačkou na trávu.
– Používatel nie je obmedzený v dôsledku alkoholu, liekov ani drog.
- Ak nastanú nejasnosti: Vyhľadajte špecializovaného predajcu STIHL.
4.4 Odev a vybavenie
VAROVANIE
■ Počas práce sa môžu vymršťovat' predmety vysokou rýchlost'ou. Používatel sa môže zranit'.
▶ Noste dlhé nohavice z odolného materiálu.
■ Počas práce dochádza k hluku. Hluk môže poškodit' sluch.
■ Počas práce sa môže rozvířit' prach. Vdýchnutý prach môže poškodit' zdravie a spustit' alergické reakcie.
- Ak sa rozvíri prach: Noste protiprachovú masku.
■ Nevhodný odev sa môže zachytit' do dreva, krovia a do kosačky na trávu. Používatelia bez vhodného odevu sa môžu t'ažko zranit'.
■ Počas čistenia, údržby alebo prepravy sa môže používatel dostat’ do kontaktu s rezným nožom. Používatel sa môže zranit’.
- Noste pracovné rukavice z odolného materiálu.
- Noste pevnú zatvorenú obuv s drsnou podrážkou.
■ Ak používatel nosí nevhodnú obuv, môže sa pošmyknút'. Používatel sa môže zranit'.
■ Počas ostrenia rezného noža sa môžu vymrštit' častice materiálu. Používatel' sa môže zranit'.
Noste úzke priliehavé ochranné okuliare. Vhodné ochranné okuliare sú skontrolované podľa normy EN 166 alebo podľa národných predpisov a v obchode sú dostupné s príslušným označením.
- Nezúčastnené osoby, deti a zvieratá nemusia rozpoznat' a odhadnút' nebezpečenstvá kosačky na trávu a vymršťovaných predmetov. Nezúčastnené osoby, deti a zvieratá sa môžu t'ažko zranit' a môžu vzniknút' vecné škody.
- Nezúčastnené osoby, deti a zvieratá držte vo vzdialenosti od pracovnej oblasti.
▶ Dodržujte vzdialenost' od predmetov.
slovensky 4 Bezpečnostné upozornenia
- Kosačku na trávu nenechávajte bez dozoru.
- Zabezpečte, aby sa deti nemohli hrat's kosačkou na trávu.
- Ak motor beží, z tlmiča výfuku prúdia horúce výfukové plyny. Horúce výfukové plyny môžu spôsobit' vznietenie ľahko zápalných materiálov a vyvolat' požiar.
▶ V dosahu prúdu výfukových plynov sa nesmú nachádzat' lahko zápalné materiály.
4.6 Bezpečný stav
4.6.1 Kosačka na trávu
Kosačka na trávu je v bezpečnom stave, ak sú splnené nasledovné požiadavky:
– Kosačka na trávu nie je poškodená.
– Z kosačky na trávu neuniká benzín.
– Uzáver palivovej nádrže je uzatvorený.
– Z kosačky na trávu neuniká motorový olej.
– Uzáver motorového oleja je uzatvorený.
– Kosačka na trávu je čistá.
– Ovládacie prvky fungujú a sú nezmenené.
– Rezný nôž je správne namontovaný.
- Do tejto kosačky na trávu je namontované originálne príslušenstvo spoločnosti STIHL.
– Príslušenstvo nie je správne namontované.
- Odpružené mechanizmy sú nepoškodené a funkčné.
- Pri uvoľnení spínacej konzoly pohonu kosačky sa motor vypína.
▲ VAROVANIE
■ V stave, ktorý nie je bezpečný, diely viac nemusia správne fungovat', bezpečnostné zariadenia viac nepôsobia a uniká palivo.
Osoby sa môžu t'ažko zranit' alebo môžu zom-riet'.
- Nepracujte s poškodenou kosačkou na trávu.
- Ak z kosačky na trávu uniká benzín: Nepracujte s kosačkou na trávu a vyhľadajte špecializovaného predajcu STIHL.
▶ Uzavrite uzáver palivovej nádrže.
- Ak z kosačky na trávu uniká motorový olej: Nepracujte s kosačkou na trávu a vyhľa-dajte špecializovaného predajcu STIHL.
- Uzavrite uzáver motorového oleja.
- Ak kosačka na trávu znečistená: Vyčistite kosačku na trávu.
▶ Nemanipulujte s kosačkou na trávu a s jej bezpečnostnými systémami.
Zakázané sú manipulácie s kosačkou na trávu s cieľom zvýšit’ výkon alebo otáčky spalovacieho motora.
- Ak ovládacie prvky nefungujú: Nepracujte s kosačkou na trávu.
- Odpružené mechanizmy môžu vrátit' nahromadenú energiu.
- Do tejto kosačky na trávu montujte originálne príslušenstvo spoločnosti STIHL.
▶ Rezný nôž montujte tak, ako je popísané v tomto návode na obsluhu. - Príslušenstvo montujte tak, ako je popísané v tomto návode na obsluhu alebo v návode na obsluhu príslušenstva.
- Do otvorov kosačky na trávu nevkladajte žiadne predmety.
- Opotrebované alebo poškodené štítky s upozorneniami treba vymenit'.
- Ak nastanú nejasnosti: Vyhladajte špecializovaného predajcu STIHL.

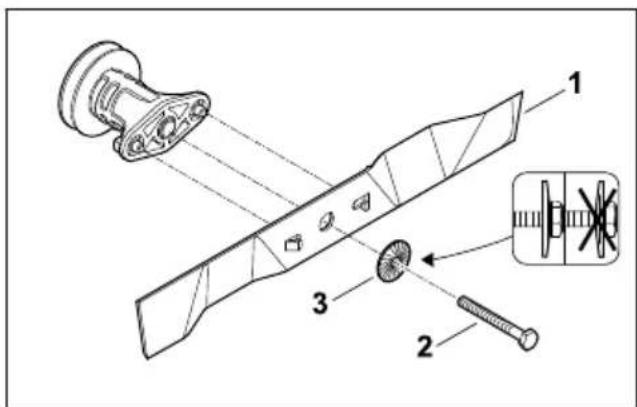

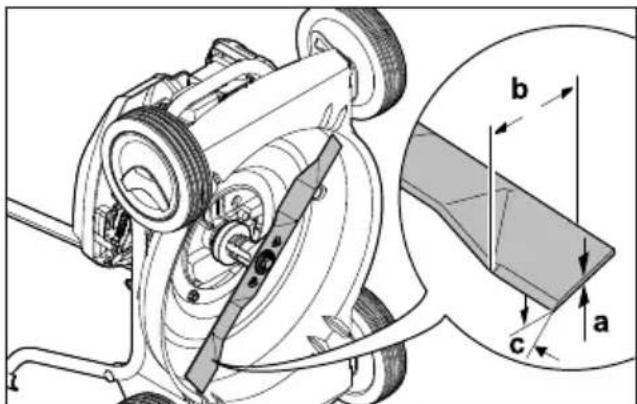

4.6.2 Rezný nôž
Rezný nôž je v bezpečnom stave, ak sú splnené nasledovné požiadavky:
– Rezný nôž a montážne diely sú nepoškodené.
– Rezný nôž nie je zdeformovaný.
– Rezný nôž je správne namontovaný.
– Rezný nôž je správne naostrený.
– Rezný nôž je bez ostrín.
– Rezný nôž je správne vyvážený.
- Minimálna hrúbka a minimálna šírka rezného noža nie je prekročená, 19.2.
– Uhol ostria je dodržaný, 19.2.
VAROVANIE
■ V stave, ktorý nie je bezpečný, sa môžu diely rezného noža uvolnit' a vymrštit'. Osoby sa môžu t'ažko zranit'.
- Pracujte s nepoškodeným nožom a nepoškodenými montážnymi dielmi.
- Správne namontujte rezný nôž.
▶ Správne nabrúste rezný nôž.
- Ak sa nedosiahne minimálna hrúbka alebo minimálna šírka: Vymeňte rezný nôž.
- Nechajte rezný nôž vyvážit' špecializovaným predajcom STIHL.
- Ak nastanú nejasnosti: Vyhladajte špecializovaného predajcu STIHL.
4.7 Palivo a tankovanie
VAROVANIE
- Palivom používaným pre túto kosačku na trávu je benzín. Benzín je mimoriadne horľavý. Ak benzín príde do kontaktu s otvoreným ohňom alebo horúcimi predmetmi, môže spôsobit' požiar alebo výbuch. Osoby sa môžu t'ažko zranit' alebo zomriet' a môžu vzniknút' vecné škody.
4 Bezpečnostné upozornenia slovensky
- Ak došlo k rozliatiu benzínu: Benzín utrite handrou a nepokúšajte sa naštartovat' motor, kým nebudú všetky časti kosačky na trávu suché.
▶ Fajčenie zakázané.
▶ Netankujte v blízkosti ohňa.
▶ Pred doplňaním paliva vypnite motor a nechajte ho vychladnút'. - Ak je potrebné nádrž vyprázdnit': Vykonajte to na otvorenom priestranstve.
- Naštartujte motor najmenej 3 m od miesta doplňovania paliva.
- Kosačku na trávu s benzínom v nádrži nikdy neskladujte v budove.
■ Vdýchnuté benzínové výpary môžu spôsobit' otrávenie osôb.
▶ Nevdychujte benzínové výpary.
- Tankovanie vykonajte na dobre vetranom mieste.
■ Kosačka na trávu sa počas práce zohreje. Benzín sa rozširuje a v palivovej nádrži sa môže vytvárat' pretlak. Pri otváraní uzáveru palivovej nádrže, môže dôjst' k vystreknutiu benzínu. Vystrekujúci benzín sa môže vznietit'. Používateľ sa môže t'ažko zranit'.
Kosačku na trávu nechajte najprv vychladnút' a potom otvorte uzáver palivovej nádrže.
■ Oblečenie prichádzajúce do styku s benzínom je ľahko horľavé. Osoby sa môžu t’ažko zranit’ alebo zomriet’ a môžu vzniknút’ vecné škody.
- Ak oblečenie prišlo do styku s benzínom: Vymeňte oblečenie.
■ Benzín môže ohrozit' životné prostredie.
▶ Nevylievajte palivo.
- Benzín zlikvidujte v súlade s predpismi ekologickým spôsobom.
■ Ak sa benzín dostane do kontaktu s pokožkou alebo očami, môže ich podráždit'.
▶ Vyvarujte sa kontaktu s benzínom.
- Ak sa dostane do kontaktu s pokožkou: Umyte postihnuté miesta na pokožke dosta-točným množstvom vody a mydla.
- Ak sa dostane do kontaktu s očami: Umývajte oči aspoň 15 minút dostatočným množstvom vody a vyhľadajte lekára.
■ Zapalovacie zariadenie kosačky na trávu vytvára iskry. Iskry môžu uniknút' von a v lahko zápalnom prostredí alebo výbušnom spustit' požiare a výbuchy. Osoby sa môžu t'ažko zranit' alebo zomriet' a môžu vzniknút' vecné škody.
- Používajte zapalovacie sviečky uvedené v návode na obsluhu motora.
- Zaskrutkujte zapaľovaciu sviečku a dotiah-nite ju.
- Pevne zatlačte koncovku zapaľovacej sviečky.
■ Ak sa do kosačky na trávu doplní benzín, ktorý nie je vhodný pre motor, môže dôjst' k poškodeniu kosačky na trávu.
- Používajte čerstvý bezolovnatý značkový benzín.
▶ Dodržiavajte údaje uvedené v návode na obsluhu motora.
4.8 Pracovanie
VAROVANIE
■ Ak používatel neštartuje motor náležitým spôsobom, môže používatel stratit' kontrolu nad kosačkou na trávu. Používatel sa môže t'ažko zranit'.
- Spustenie motora vykonávajte tak, ako je popísané v tomto návode na obsluhu.
■ Používatel nemôže v určitých situáciách pracovať koncentrovane. Používatel sa môže potknút, spadnút a t'ažko sa zranit'.
▶ Pracujte s pokojom a rozvahou.
Kosenie vykonávajte len ak máte dobrú viditelnost'. V prípade zlého osvetlenia a viditelnosti nepracujte s kosačkou na trávu.
▶ Kosačku na trávu obsluhujte sami.
▶ Dajte pozor na prekážky.
▶ Nevyklápajte kosačku na trávu.
▶ Na zemi pracujte v stoji a držte stabilitu.
- Ak sa vyskytnú známky únavy: Zarad'te pracovní prestávku.
- Ak sa kosí na svahu: Koste priečne k svahu.
▶ So strojom nepracujte na svahu so stúpaním väčším než 25° (46,6 %).
- Ak pracujete v blízkosti svahov, zrázov, priekop, smetísk a násypov, pri používaní kosačky na trávu postupujte s mimoriadnou opatrnost'ou.
- Pracovné časy plánujte tak, aby ste sa vyhli vyšším zaťaženiam z dôvodu dlhšieho intervalu.
- Ked' motor beží, vznikajú výfukové plyny. Vdýchnuté výfukové plyny môžu spôsobit' otrávenie osôb.
▶ Nevdychujte výfukové plyny.
▶ S kosačkou na trávu pracujte na dobre vetranom mieste.
▶ Pri nevoľnosti, bolestiach hlavy, poruche zraku, poruche sluchu alebo závrate: Ukončite prácu a vyhladajte lekára.
■ Ak používa používatel chrániče sluchu a motor beží, používatel môže v obmedzenej miere vnímat' a hodnotit' zvuky.
slovensky 4 Bezpečnostné upozornenia
▶ Pracujte s pokojom a rozvahou.
▶ Po uvoľnení spínacej konzoly pohonu kosačky sa motor a rezný nôž zastavia po 3 sekundách.
- Otáčajúci sa rezný nôž môže porezať používatela. Používatel sa môže t'ažko zranit'.
▶ Stiahnite koncovku zapalovacej sviečky.
- Nedotýkajte sa otáčajúceho sa rezného noža.
- Ak je rezný nôž blokovaný predmetom: Zastavte motor. Až potom odstráňte predmet.
■ Ak sa kosačka na trávu počas práce zmení alebo sa správa neobyčajne, môže byt' kosačka na trávu v nebezpečnom stave. Osoby sa môžu t'ažko zranit' a môžu vzniknút' vecné škody.
- Ukončite prácu a vyhladajte špecializovaného predajcu STIHL.
■ Počas práce môžu vzniknút' vibrácie spôsobené kosačkou na trávu.
- Ak sa vyskytnú známky poruchy prekrvenia: Vyhľadajte lekára.
■ Sledujte kosenú plochu a dbajte na prekážky. Ak počas práce narazí rezný nôž na cudzí predmet, môže dôjst' k vymršteniu rezného noža alebo jeho súčastí vysokou rýchlost'ou. Osoby sa môžu zranit' a môžu vzniknút' vecné škody.
Z pracovnej oblasti odstráňte cudzie predmety, ako napríklad kamene, konáre, drôty, hračky alebo ostatné cudzie predmety. Zapustené predmety, ktoré sa nedá odstránit, označte.
- Ked' sa spínacia konzola kosenia pustí, otáča sa rezný nôž nad'alej ešte krátky čas. Osoby sa môžu t'ažko zranit'.
▶ Počkajte, kým sa rezný nôž prestane otáčat'.
■ Ak otáčajúci sa rezný nôž narazí na tvrdý predmet, môžu vznikat' iskry. Iskry môžu v ľahko zápalnom prostredí spustit' požiare. Osoby sa môžu t'ažko zranit' alebo zomriet' a môžu vzniknút' vecné škody.
▶ Nepracujte v ľahko zápalnom prostredí.
■ Ak sa kosačka na trávu odstaví na šikmých plochách, môže sa nepozorovane odvalit'.
Osoby sa môžu zranit' a môžu vzniknút' vecné škody.
Kosačku na trávu pustite, len ak stojí na rovnej ploche a nemôže sa sama odvalit'.
■ Ak sa na vodiacom držadle upevňujú predmety, kosačka na trávu sa môže prevrátiť kvôli pridanému závažiu. Osoby sa môžu zranit’a môžu vzniknút’ vecné škody.
▶ Na vodiace držadlo nepripevňujte žiadne predmety.
▲ NEBEZPEČENSTVO
■ Ak sa pracuje v okolí vedení, ktoré vedú napä- tie, môže sa rezný nôž dostat' do kontaktu s týmito vedeniami a môže ich poškodit'. Pou- živateľ sa môže t'ažko zranit' alebo zomriet'.
▶ Nepracujte v okolí vedení, ktoré vedú napä-tie.
■ Ak sa pracuje počas búrky, môže používatelá zasiahnut' blesk. Používatel' sa môže t'ažko zranit' alebo zomriet'.
- Ak je búrka: Nepracujte.
■ Ak sa pracuje počas dažďa, môže sa používatel pošmyknút'. Používatel sa môže t’ažko zranit' alebo zomriet'.
■ Počas prepravy sa kosačka na trávu môže prevrátiť alebo pohybovat'. Osoby sa môžu zranit' a môžu vzniknút' vecné škody.
▶ Zastavte motor.
▶ Počkajte, kým sa rezný nôž prestane otáčat'.
▶ Stiahnite koncovku zapaľovacej sviečky.
Kosačku na trávu zaistite upínacími popruhmi, remeňmi alebo siet'ou na vhodnej ložnej ploche tak, aby sa nepreklopila a nemohla sa pohybovat'.
■ Po tom, čo bol motor v prevádzke, môže byt' tlmič výfuku a motor horúci. Používatel sa môže počas prepravy popálit'.
■ Kosačka na trávu je t'ažká. Ak používatel pre-náša kosačku na trávu sám, môže sa zranit'.
- Deti nedokážu spoznat' a odhadnút' nebezpečenstvo kosačky na trávu. Deti sa môžu t'ažko zranit'.
▶ Zastavte motor.
- Kosačku na trávu uskladnite mimo dosahu detí.
■ Ak sa kosačka na trávu uchováva na šikmých plochách, môže sa nepozorovane odvalit'.
Osoby sa môžu zranit' a môžu vzniknút' vecné škody.
- Kosačku na trávu uchovávajte iba na rovných plochách.
■ Ak je počas čistenia, údržby alebo opráv naštartovaný motor, môže dôjst' k vážnym poraneniam alebo k vecným škodám.
▶ Zastavte motor.
▶ Počkajte, kým sa rezný nôž prestane otáčat'.
▶ Stiahnite koncovku zapaľovacej sviečky.
■ Po tom, čo bol motor v prevádzke, môže byt'tlmič výfuku a motor horúci. Osoby sa môžupopálit'.
■ Ostré čistiace prostriedky, čistenie prúdom vody alebo ostré predmety môžu poškodit' kosačku na trávu alebo rezný nôž. Ak sa kosačka na trávu alebo rezný nôž nečistia správne, nemusia diely viac správne fungovat' a bezpečnostné zariadenia viac nepôsobia. Osoby sa môžu t'ažko zranit'.
Kosačku na trávu a rezný nôž čistite tak, ako je popísané v návode na obsluhu, 15.2.
- Ak sa údržba alebo oprava kosačky na trávu alebo rezného noža nevykonáva správne, nemusia diely viac správne fungovat' a bezpečnostné zariadenia viac nepôsobia. Osoby sa môžu t'ažko zranit' alebo môžu zomriet'.
- Opotrebované alebo poškodené diely vymeňte.
- Ak je potrebná údržba alebo oprava kosačky na trávu: Vyhľadajte špecializovaného predajcu STIHL.
- Údržbu rezného noža vykonávajte tak, ako je popísané v tomto návode na obsluhu.
■ Počas čistenia, údržby alebo opravy rezného noža sa môže používatel porezat' na ostrých rezných hranách. Používatel sa môže zranit'. - Noste pracovné rukavice z odolného materiálu.
■ Počas ostrenia môže byt' rezný nôž horúci. Používatel sa môže popálit'.
▶ Počkajte, kým sa rezný nôž vychladí. - Noste pracovné rukavice z odolného materiálu.
5 Pripravenie kosačky na trávu na použitie
5.1 Pripravenie kosačky na trávu na použitie
Pred každým začiatkom práce sa musia vykonať nasledujúce kroky:
- Zabezpečte, aby sa nasledujúce diely nachá-dzali v bezpečnom stave:
– Kosačka na trávu, 04.6.1.
– Rezný nôž, 14.6.2.
▶ Vyčistite kosačku na trávu, 15.2.
▶ Skontrolujte rezný nôž, 10.2.
▶ Plnenie motorového oleja, 16.1.
▶ Vyklopte vodiace držadlo, 8.1.
▶ Natankujte kosačku na trávu, 07.1.
▶ Nastavte výšku kosenia, 1.2.
- Kontrola ovládacích prvkov, 10.1.
- Ak nie je možné vykonat' kroky: Nepoužívajte kosačku na trávu a vyhľadajte špecializovaného predajcu STIHL.
6 Doplnenie motorového oleja
6.1 Plnenie motorového oleja
Motorový olej vykonáva mazanie a chladí motor.
Špecifikácia motorového oleja a objem plnenia sú uvedené v návode na obsluhu motora.
UPOZORNENIE
■ Stroj sa dodáva bez motorového oleja. Spustenie motora bez oleja alebo s malým množstvom motorového oleja môže poškodit' kosačku na trávu.
- Pred každým naštartovaním skontrolujte stav motorového oleja a v prípade potreby doplňte motorový olej.
▶ Doplnenie motorového oleja vykonávajte tak, ako je popísané v návode na obsluhu motora.
7 Natankujte kosačku na trávu
7.1 Natankovanie paliva do kosačky na trávu
UPOZORNENIE
- Ak sa do kosačky na trávu doplní nesprávne palivo, môže dôjst' k poškodeniu kosačky na trávu.
▶ Dodržiavajte návod na obsluhu motora.
- Otáčajte uzáver palivovej nádrže (1) proti smeru hodinových ručičiek dovtedy, kým sa nebude dat' vybrat' uzáver palivovej nádrže.
▶ Vyberte uzáver palivovej nádrže (1). - Vykonajte plnenie paliva tak, aby zostal voľný priestor minimálne 15 mm do okraja palivovej nádrže.
- Nasad'te uzáver palivovej nádrže (1) na palivovú nádrž.
- Otáčajte uzáver palivovej nádrže (1) v smere hodinových ručičiek a dotiahnite rukou. Palivová nádrž je uzatvorená.
8 Nastavenie kosačky na trávu pre používatelá
8.1 Vyklopenie vodiaceho držadla
▶ Zastavte motor.
▶ Stiahnite koncovku zapaľovacej sviečky.
▶ Položte kosačku na trávu na rovnú plochu.
9 Štartovanie a vypnutie motora slovensky
▶ Pripojte koncovku zapaľovacej sviečky spät'.
8.2 Sklopenie vodiaceho držadla
Na úspornú prepravu alebo uschovanie je možné vodiace držadlo sklopit'.
▶ Zastavenie motora.
▶ Stiahnite koncovku zapaľovacej sviečky.
- Položte kosačku na trávu na rovnú plochu.
- Spínaciu konzolu pohonu kosačky stlačte smerom k vodiacemu držadlu a podržte ju stlačenú.
- Zaveste rukovät' štartéra na držiak lanka a pomaly zasuňte spät' smerom k motoru.
▶ Pustite spínaciu konzolu pohonu kosačky.
- Podržte vodiace držadlo a povolte matice s hviezdicovou rukovät'ou.
▶ Vodiace držadlo preklopte smerom dopredu.
9 Štartovanie a vypnutie motora
9.1 Štartovanie motora
- Položte kosačku na trávu na rovnú plochu.
▶ Zastavenie motora.
▶ Potiahnite spínaciu konzolu kosenia úplne v smere vodiaceho držadla a znovu ju pustite.
- Ak spínacia konzola kosenia ide t'ažko alebo sa neodpružuje do výstupnej polohy: Nepoužívajte kosačku na trávu a vyhladajte špecializovaného predajcu STIHL.
Spínacia konzola kosenia kolies je poškodená.
10.2 Kontrola rezného noža
▶ Zastavte motor.
▶ Stiahnite koncovku zapalovacej sviečky.
▶ Nainštalujte kosačku na trávu, 15.1.
▶ Odmerajte nasledujúce:
- Hrúbka a
- Šírka b
-
Uhol ostria c
-
Ak sa nedosiahne minimálna hrúbka alebo minimálna šírka: Vymeňte rezný nôž, 19.2.
- Ak nie je dodržaný uhol ostria: Naostrite rezný nôž, 19.2.
- Ak nastanú nejasnosti: Vyhľadajte špecializovaného predajcu STIHL.
11 Práca s kosačkou na trávu

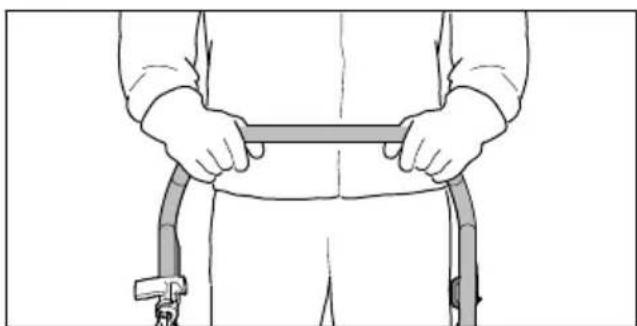

11.1 Podržanie a vedenie kosačky na trávu
11.2 Nastavenie výšky kosenia
Výška kosenia sa nastavuje oddelene v zadnej a prednej časti kosačky. Nastavenie výšky kosenia musí byt' rovnaké v prednej aj zadnej časti zariadenia.
Nastavenie výšky kosenia vzadu
▶ Zastavte motor.
Rezný nôž sa nesmie otáčat'.
- Položte kosačku na trávu na rovnú plochu.
- Zatlačte nadol zadnú nápravu.
Zadná náprava sa uvoľní a je možné ju prestavit'. - Ľavú a pravú stranu zadnej nápravy nastavte do požadovanej polohy.
Nastavenie výšky kosenia vpredu
▶ Zastavte motor.
Rezný nôž sa nesmie otáčat'.
- Položte kosačku na trávu na rovnú plochu.
- Zatlačte nadol prednú nápravu.
Predná náprava sa uvoľní a je možné ju pre- stavit'. - Lavú a pravú stranu prednej nápravy nastavte do požadovanej polohy.

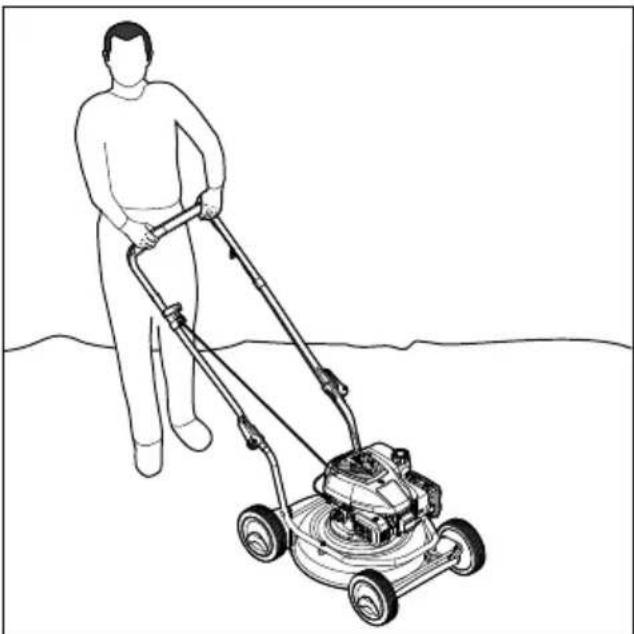

11.3 Mulčovanie
Pri mulčovaní sa skosená tráva pôsobením silného prúdu vzduchu v priestore rotujúceho rezného noža ešte niekolkokrát poseká na malé kúsky, ktoré sa potom vyfukujú spät' ku korienkom pokoseného trávnika. Pokosená hmota zostáva ležat' na trávniku, kde jednoducho zhnije, vd'aka čomu potom slúži ako vysokohodnotné prírodné hnojivo. Pekný a hustý trávnik je možné dosiahnut' častým mulčovaním, pričom je potrebné pri kosení skrátit' výšku trávy o tretinu.
Predpoklady na dosiahnutie kvalitného mulčovania:
– Frekvencia: Na jar (hlavné obdobie rastu) najmenej 2-krát za týždeň, v lete a na jeseň najmenej 1-krát za týždeň.
– Podla možnosti koste suchý trávnik.
– Používajte dobre naostrené rezné nože.
– Zvolte pritom nízku rýchlost' pojazdu.
– Meňte smer kosenia a dbajte na to, aby sa okraje pokosených pruhov prekrývali.
– Velmi vysokú trávu vždy koste postupne.
Nosenie kosačky na trávu
▶ Vypnite motor a nechajte ho vychladnút'.
▶ Stiahnite koncovku zapaľovacej sviečky.
- Kosačku na trávu uschovávajte tak, aby boli splnené nasledovné požiadavky:
– Kosačka na trávu sa nemôže preklopiť.
– Kosačka na trávu sa nemôže prevalit'.
15 Čistenie

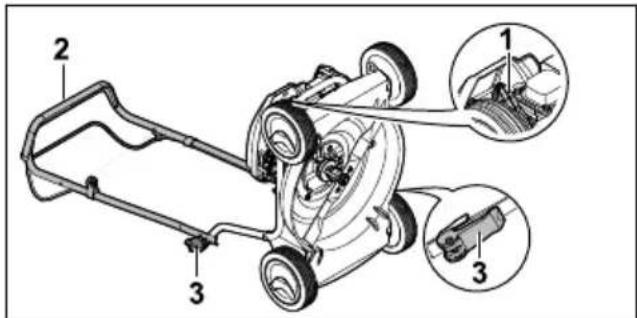

15.1 Inštalácia kosačky na trávu
▶ Palivovú nádrž nechajte prázdnu.
Motor sa vypne.
▶ Položte kosačku na trávu na rovnú plochu.
- Výšku kosenia nastavte na najvyšší stupeň v polohe 1, 📄1.2.
Intervaly údržby závisia od podmienok okolitého prostredia a pracovných podmienok. Spoločnost' STIHL odporúča nasledujúce intervaly údržby:
Motor
- Údržbu motora vykonávajte tak, ako je popísané v návode na obsluhu motora.
Kosačka na trávu
- Každoročne nechajte skontrolovať kosačku na trávu u špecializovaného predajcu STIHL.
▶ Podržte rezný nôž (1).
▶ Vyskrutkujte skrutku (2) a spolu s podložkou (3) ju odoberte.
▶ Snímte rezný nôž (1).
Zlikvidujte skrutku (2) a podložku (3).
Na montáž rezného noža (1) použite novú skrutku a podložku.

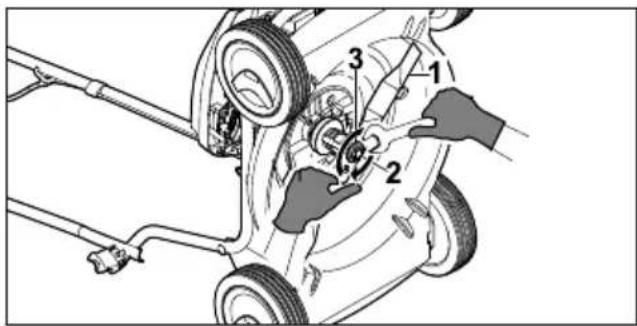

16.2.2 Montáž rezného noža
▶ Zastavte motor.
▶ Stiahnite koncovku zapaľovacej sviečky.
▶ Nainštalujte kosačku na trávu.
- Novú podložku (3) položte na novú skrutku (2).
▶ Na závit skrutky (2) naneste skrutkovú poistku Loctite 243. - Rezný nôž (1) nasadzujte tak, aby hrbolce na dosadacej ploche zasahovali do výrezov rezného noža (1).
- Skrutku (2) zakrúťte spolu s podložkou (3).
16.3 Naostrenie a vyváženie rez- ného noža
Správne naostrenie a vyváženie rezného noža vyžaduje veľa cvičenia.
Spoločnost' STIHL odporúča, aby rezný nôž ostril a vyvažoval špecializovaný predajca výrobkov značky STIHL.
VAROVANIE
■ Rezné hrany rezného noža sú ostré. Používatel sa môže porezat'.
- Noste pracovné rukavice z odolného materiálu.
▶ Zastavenie motora.
▶ Stiahnite koncovku zapaľovacej sviečky.
▶ Nainštalujte kosačku na trávu.
▶ Demontujte rezný nôž.
▶ Naostrite rezný nôž. Pritom dodržiavajte uhol brúsenia a vychlad'te rezný nôž, 19.2.
Počas ostrenia nesmie rezný nôž zmodriet'.
▶ Namontujte rezný nôž.
- Ak nastanú nejasnosti: Vyhladajte špecializovaného predajcu STIHL.
17 Oprava
Používatel nemôže sám opravovat' kosačku ani nôž.
- Ak je kosačka na trávu znečistená alebo je poškodený nôž: Nepoužívajte kosačku na trávu ani nôž a vyhládajte špecializovaného predajcu STIHL.
- Ak sú štítky s upozornením nečitateľné alebo poškodené: Štítky s upozornením dajte vymenit’ špecializovaným predajcom STIHL.
18 Odstraňovanie porúch
18.1 Odstránenie porúch kosačky na trávu
| Porucha Príčina | Odstránenie problému | |
| Motor sa nedá naštartovat'. | Spínacia konzola pohonu kosa-čky nie je zatlačená. | ► Spustenie motora vykonávajte tak, ako je popí-sané v tomto návode na obsluhu. |
| Palivová nádrž | ž je prázdna. ► Natankujte kosačku na trávu. | |
| Palivové potrubie je upchaté. ► Vyhľadajte špecializovaného predajcu STIHL. | ||
| V nádrži sa nachádza nevhodné, znečistené alebo staré palivo. | ► Používajte čerstvý značkový bezolovnatý benzín. | |
| Vzduchový filter je znečistený. ► Vyhľadajte špecializovaného predajcu STIHL. | ||
| Koncovka zapaľovacej sviečkynie je nasunutá na zapaľovaciu sviečku alebo kábel zapaľovania nie je správne pripojený ku koncovke. | ► Nasuňte koncovku zapaľovacej sviečky.► Skontrolujte správny kontakt kábla zapaľovania a koncovky. | |
| Zapaľovacia sviečka je zanesená, poškodená alebo nesprávna vzdialenost' elektród. | ► Vyčistite alebo vymeňte zapaľovaciu sviečku.► Nastavte vzdialenost' elektród. | |
| Odpor rezného noža je príliš velký. | ► Nastavte väčšiu výšku kosenia.► Motor štartujte v nižšej tráve. | |
| Motor je t'ažké naštartovat' alebo má slabý výkon.Motor sa nad-merne preh-rieva. | Skriňa kosačky je upchatá. Vyčistite kosačku na trávu. | |
| Výška kosenia je nastavená prí-liš nízka alebo je rýchlost' pojazdu príliš vysoká. | Upravte výšku kosenia alebo koste pomalšie. | |
| V palivovej nádrži a karburátore je voda alebo je karburátor zanesený. | Vyprázdnite palivovú nádrž, vyčistite palivové potrubie a karburátor. | |
| Znečistená palivová nádrž. Vyhľadajte špecializovaného predajcu STIHL. | ||
| Vzduchový filter je znečistený. Vyhľadajte špecializovaného predajcu STIHL. | ||
| Zanesená zapaľovacia sviečka. Vyčistite alebo vymeňte zapaľovaciu sviečku. | ||
| Hladina motorového oleja je prí-liš nízka. | Doplňte alebo vymeňte motorový olej, ako je popí-sané v návode na obsluhu motora. | |
| Znečistené chladiace rebrá. Vyčistite kosačku na trávu. | ||
| Kosačka na trávu intenzívne vibruje. | Rezný nôž je poškodený. Vymeňte rezný nôž. | |
| Rezný nôž nie je správne namontovaný. | Namontujte rezný nôž. | |
| Tráva nie je čisto kosená. | Rezný nôž je tupý alebo opotre-bovaný. | Nabrúste alebo vymeňte rezný nôž. |
19 Technické údaje
19.1 Kosačka na trávu STIHL RM 2.1 R, RM 2.0 RC
Typ motora:
- RM 2.1 R: STIHL EVC 200
- RM 2.0 RC: KOHLER HD675
Zdvihový objem:
- RM 2.1 R: 139~cm^3
- RM 2.0 RC: 149~cm^3
Výkon:
slovensky 20 Náhradné diely a príslušenstvo
Maximálny obsah palivovej nádrže:
- RM 2.1 R: 0,9 I
- RM 2.0 RC: 1,4 l
Hmotnost':
- RM 2.1 R: 24 kg
- RM 2.0 RC: 27 kg
– Minimálna hrúbka a: 2,0 mm
– Minimálna šírka b: 45 mm
- Uhol ostria c: 30°
19.3 Hodnoty zvuku a hodnoty vibrácií
RM 2.1 R
Hodnota K pre hladinu akustického tlaku má hodnotu 2 dB(A). Hodnota K pre hladinu akustického výkonu má hodnotu 1,4 dB(A). Hodnota K pre hodnoty vibrácií má hodnotu 3,16 m/s².
- Hladina akustického tlaku L _pA nameraná podla 2006/42/EC: 79 dB(A)
- Hladina akustického výkonu L _wA nameraná podľa normy 2000/14/EC: 91 dB(A)
- Hodnota vibrácií a_hv nameraná podla normy EN 12096, vodiace držadlo: 7,90 m/s²
RM 2.0 RC
Hodnota K pre hladinu akustického tlaku má hodnotu 2 dB(A). Hodnota K pre hladinu akustického výkonu má hodnotu 2,1 dB(A). Hodnota K pre hodnoty vibrácií má hodnotu 2,20 m/s².
- Hladina akustického tlaku L pA nameraná podla 2006/42/EC: 79 dB(A)
– Hladina akustického výkonu L wA nameraná podľa normy 2000/14/EC: 91,3 dB(A) - Hodnota vibrácií a_hv nameraná podla normy EN 12096, vodiace držadlo: 4,40 m/s²
Informácie o splnení smernice o minimálnych zdravotných a bezpečnostných požiadavkách vyplývajúcich z vystavenia pracovníkov rizikám vzniknutým pôsobením fyzikálnych faktorov (vibrácie) 2002/44/EC nájdete uvedené na www.stihl.com/vib.
19.4 REACH
REACH označuje nariadenie ES pre registráciu, hodnotenie a autorizáciu chemikálií.
Informácie na splnenie Nariadenia REACH sú uvedené na stránke www.stihl.com/reach.
20 Náhradné diely a príslu- šenstvo
20.1 Náhradné diely a príslušenstvo
STIHL Tieto symboly označujú originálne náhradné diely STIHL a originálne príslušenstvo STIHL.
STIHL odporúča používanie originálnych náhradných dielov STIHL a príslušenstva značky STIHL.
Náhradné diely a príslušenstvo iných výrobcov nemôžu byť spoločnost'ou STIHL odborne posudzované z hľadiska spoľahlivosti, bezpečnosti a vhodnosti aj napriek vykonávanému sledovaniu trhu a STIHL nemôže za ich použitie ručit'.
Originálne náhradné diely STIHL a originálne príslušenstvo STIHL sú dostupné u špecializovaného predajcu značky STIHL.
Firma STIHL v žiadnom prípade neručí za materiálne škody a škody na zdraví, ktoré boli spôsobené použitím neschválených montážnych alebo náhradných dielov.
- Nôž: 6357 702 0102
– Skrutka noža: 9008 319 9028 - Podložka: 0000 702 6600
21 Likvidácia
Informácie o likvidácii sú dostupné u špecializovaného predajcu STIHL.
Kosačku na trávu, rezný nôž, benzín, motorový olej, príslušenstvo a obal likvidujte podľa predpisov a ekologicky.
22 EÚ vyhlásenie o zhode
22.1 Kosačka na trávu STIHL RM 2.1 R, RM 2.0 RC
STIHL Tirol GmbH
týmto zodpovedne vyhlasuje, že
– Konštrukčný typ: Kosačka na trávu
Sériové identifikačné číslo:
-6357
zodpovedá príslušným ustanoveniam smerníc
2000/14/EC, 2006/42/EC, 2014/30/EU
a 2011/65/EU a bola vyvinutá a zhotovená
v súlade s danými verziami nasledujúcich noriem
platných k dátumu výroby: EN ISO 5395-1,
EN ISO 5395-2, EN ISO 14982.
Názov a adresa sídla účastníkov konania:
TÜV Rheinland LGA Products GmbH
Tillystraße 2
D-90431 Norimberg
Na zistenie nameranej a garantovanej hladiny akustického výkonu bola aplikovaná smernica 2000/14/EC, príloha VIII.
Technické podklady sú uschované v oddelení schvaľovania výrobkov spoločnosti STIHL Tirol GmbH.
Rok výroby a číslo stroja sú uvedené na kosačke na trávu.
Langkampfen, 02. 01. 2020
STIHL Tirol GmbH
i.v. M. Thick
22.2 Dovozca pre Veľkú Britániu
ANDREAS STIHL Ltd.
Stihl House
Stanhope Road
CAMBERLEY
SURREY GU15 3YT
Great Britain
Inhoudsopgave
1 Voorwoord....209
5 Zatvarač rezervoara za gorivo
Zatvarač rezervoara za gorivo zatvara otvor za punjenje benzina.
6 Poklopac filtera
Poklopac filtera prekriva filter za vazduh.
7 Svećica
Rezervoar za gorivo je zatvoren.
