ПОСІБНИК КОРИСТУВАЧА RMA 339 C STIHL

Naudojimo instrukcija Instrucţiuni de utilizare Οδηγίες χρήσης Инструкция по эксплуатации Инструкция за експлоатация Посібник з експлуатації Kasutusjuhend

ТОВ «Андреас Штіль» вул. Антонова 10, с. Чайки 08135 Київська обл., Україна Телефон: [phone] Факс: [phone] Эл. почта: [e-mail] www.stihl.ua Гаряча лінія: [phone]

ТОВ «Андреас Штіль» вул. Антонова 10, с. Чайки 08135 Київська обл., Україна

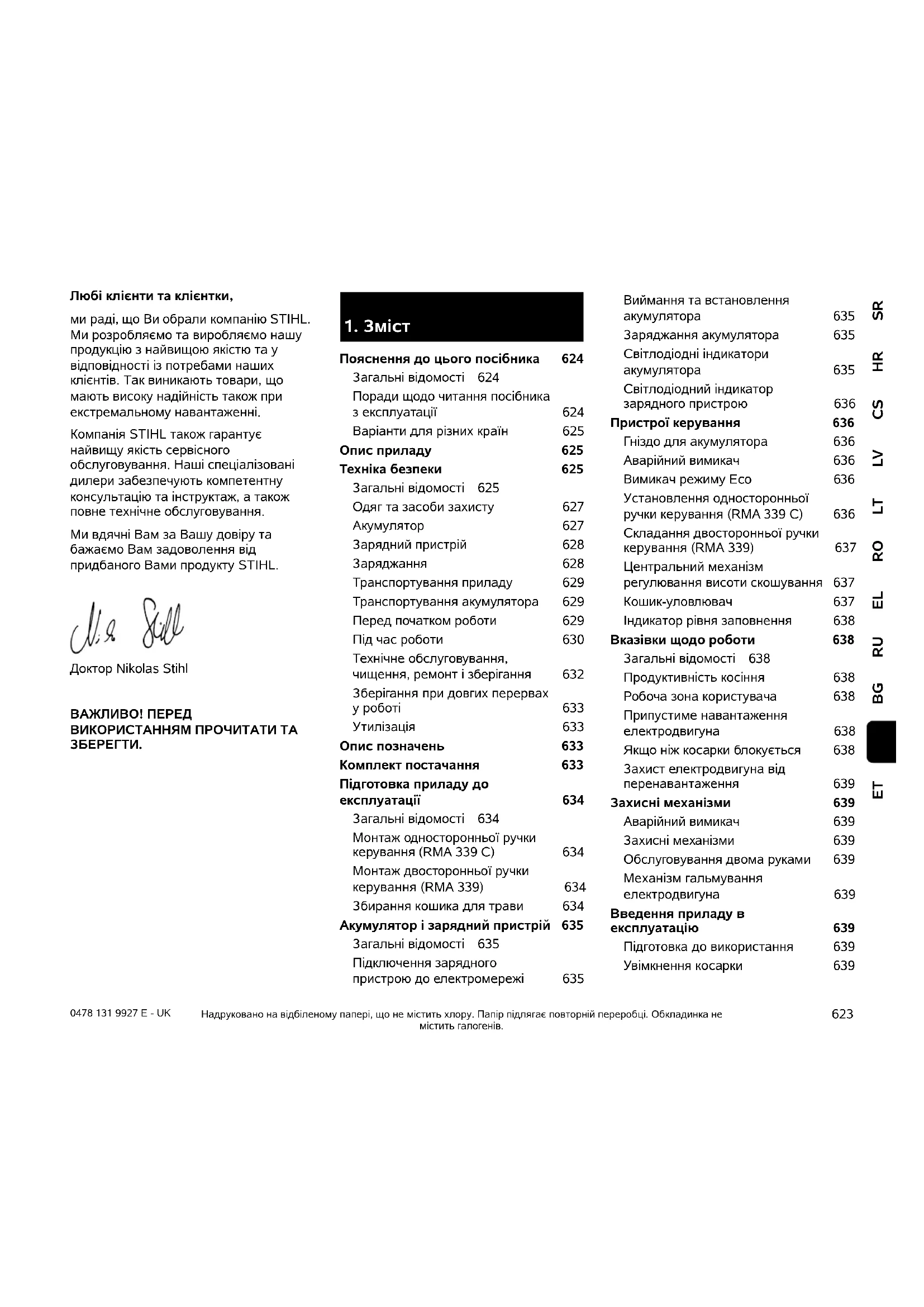

Любі клієнти та клієнтки, ми раді, що Ви обрали компанію STIHL. Ми розробляємо та виробляємо нашу продукцію з найвищою якістю та у відповідності із потребами наших клієнтів. Так виникають товари, що мають високу надійність також при екстремальному навантаженні. Компанія STIHL також гарантує найвищу якість сервісного обслуговування. Наші спеціалізовані дилери забезпечують компетентну консультацію та інструктаж, а також повне технічне обслуговування. Ми вдячні Вам за Вашу довіру та бажаємо Вам задоволення від придбаного Вами продукту STIHL. Доктор Nikolas Stihl ВАЖЛИВО! ПЕРЕД ВИКОРИСТАННЯМ ПРОЧИТАТИ ТА

Надруковано на відбіленому папері, що не містить хлору. Папір підлягає повторній переробці. Обкладинка не містить галогенів.

Пояснення до цього посібника 624 Загальні відомості 624 Поради щодо читання посібника з експлуатації 624 Варіанти для різних країн 625 Опис приладу 625 Техніка безпеки 625 Загальні відомості 625 Одяг та засоби захисту 627 Акумулятор 627 Зарядний пристрій 628 Заряджання 628 Транспортування приладу 629 Транспортування акумулятора 629 Перед початком роботи 629 Під час роботи 630 Технічне обслуговування, чищення, ремонт і зберігання 632 Зберігання при довгих перервах у роботі 633 Утилізація 633 Опис позначень 633 Комплект постачання 633 Підготовка приладу до експлуатації 634 Загальні відомості 634 Монтаж односторонньої ручки керування (RMA 339 C) 634 Монтаж двосторонньої ручки керування (RMA 339) 634 Збирання кошика для трави 634 Акумулятор і зарядний пристрій 635 Загальні відомості 635 Підключення зарядного пристрою до електромережі 635 Виймання та встановлення акумулятора 635 Заряджання акумулятора 635 Світлодіодні індикатори акумулятора 635 Світлодіодний індикатор зарядного пристрою 636 Пристрої керування 636 Гніздо для акумулятора 636 Аварійний вимикач 636 Вимикач режиму Eco 636 Установлення односторонньої ручки керування (RMA 339 C) 636 Складання двосторонньої ручки керування (RMA 339) 637 Центральний механізм регулювання висоти скошування 637 Кошик-уловлювач 637 Індикатор рівня заповнення 638 Вказівки щодо роботи 638 Загальні відомості 638 Продуктивність косіння 638 Робоча зона користувача 638 Припустиме навантаження електродвигуна 638 Якщо ніж косарки блокується 638 Захист електродвигуна від перенавантаження 639 Захисні механізми 639 Аварійний вимикач 639 Захисні механізми 639 Обслуговування двома руками 639 Механізм гальмування електродвигуна 639 Введення приладу в експлуатацію 639 Підготовка до використання 639 Увімкнення косарки 6390478 131 9927 E - UK

2.1 Загальні відомості

Цей посібник з експлуатації є оригінальним посібником з експлуатації виробника відповідно до директиви ЄС 2006/42/EC. Компанія STIHL постійно працює над розширенням і вдосконаленням асортименту своєї продукції. Можливі зміни комплекту постачання щодо форми, оснащення чи технічних характеристик. З цієї причини наведені в посібнику дані і малюнки не можуть слугувати підставою для пред’явлення будь-яких

Цей посібник з експлуатації може містити описи моделей, які доступні не в усіх країнах. Цей посібник з експлуатації захищено авторським правом. Усі права захищено, особливо права на відтворення, переклад і обробку електронними системами.

2.2 Поради щодо читання посібника з

експлуатації Малюнки та текст описують певні дії. Тлумачення всіх символів на приладі можна знайти в посібнику з експлуатації. Напрям погляду У посібнику з експлуатації вказується напрямок погляду під час використання: «вліво» та «вправо». Користувач стоїть позаду приладу лицем у напрямку руху. Посилання на розділи Відповідні розділи та підрозділи з подальшими поясненнями позначені стрілками. Ось приклад посилання на розділ: (Ö 7.2) Маркування в текстовій частині Наведені інструкції позначено, як у прикладах нижче. Маніпуляції, які повинен виконувати користувач: ● Послабте гвинт (1) викруткою, приведіть важіль (2) в дію. Загальні вказівки: – використання приладів у спортивних заходах та інших змаганнях Тексти з додатковим значенням Маленькі тексти з додатковим значенням виділено наведеними нижче символами, щоб додатково виділити їх у посібнику. Вимкнення газонокосарки 640 Спорожнення кошика для трави 640 Обслуговування 640 Загальні відомості 640 Чищення приладу 640 Електричний двигун і колеса 641 Акумулятор 641 Зарядний пристрій 641 Перевірка зносу ножів 641 Монтаж і демонтаж ножа косарки 641 Заточування ножа косарки 642 Зберігання (зимовий період)642 Транспортування 643 Перенесення й закріплення косарки 643 Транспортування акумулятора 643 Зведення зносу до мінімуму та запобігання пошкодженням 643 Захист довкілля 644 Замінювані запчастини 644 Декларація виробника про відповідність 644 Декларація виробника про відповідність стандартам ЄС газонокосарок STIHL RMA 339.0, RMA 339.0 C 644 Знак відповідності 645 Встановлена тривалість використання 645 Штаб-квартира STIHL 645 Дочірні компанії STIHL 645 Представники STIHL 645 Імпортери STIHL 645 Технічні характеристики 646 Акумулятор STIHL AK 647 REACH 647 Усунення несправностей 647 План технічного обслуговування 650 Підтвердження передачі 650 Підтвердження про надання технічного обслуговування 650

2. Пояснення до цього

Попередження про небезпеку нещасного випадку або важких травм. Наведеного правила необхідно дотримуватися. Попередження Попередження про небезпеку травмування. Наведене правило дає змогу запобігти можливим або ймовірним нещасним випадкам.625 BGUK RU 0478 131 9927 E - UK

Тексти з малюнками Малюнки, які пояснюють використання приладів, містяться на початку посібника з експлуатації. Символ камери служить для встановлення зв’язку між малюнками та відповідними параграфами тексту в посібнику з експлуатації.

2.3 Варіанти для різних країн

Компанія STIHL надає різні штекери та перемикачі залежно від країни, у яку постачається зарядний пристрій. На малюнках зображені зарядні пристрої зі штекерами європейського стандарту. Підключення приладів до мережі за допомогою інших штекерів відбувається аналогічним чином.

4.1 Загальні відомості

Працюючи з приладом, обов’язково дотримуйтеся наведених правил техніки

Перед першим використанням приладу уважно прочитайте увесь посібник з експлуатації. Дбайливо зберігайте посібник з експлуатації для подальшого використання. Ці заходи дуже важливі для вашої безпеки. Використовуйте прилад дбайливо та відповідально, пам’ятайте, що відповідальність за безпеку інших осіб чи їхнього майна несе користувач. Ознайомтеся з елементами керування та правилами експлуатації приладу. Прилад дозволяється використовувати лише тим особам, які прочитали посібник з експлуатації та ознайомилися із правилами його використання. Кожен користувач перед першим запуском приладу повинен отримати практичні поради фахівців. Зверніться до продавця чи до іншого фахівця з приводу пояснення щодо безпечного поводження із приладом. Ці вказівки особа повинна вислухати дуже уважно та розуміти, що для роботи з цим приладом потрібна особлива точність і концентрація. Навіть якщо Ви експлуатуєте цей прилад належним чином, не варто забувати про можливість виникнення залишкових ризиків. Застереження Застереження про можливість легких травм і пошкоджень майна. Наведене правило дає змогу їх уникнути.

Поради з оптимального використання приладу та застереження від можливих помилок в експлуатації.

1 Верхня частина ручки керування 2 Нижня частина ручки керування (RMA 339) 3 Консоль (RMA 339 C) 4 Корпус 5 Капот двигуна 6 Заднє колесо 7 Переднє колесо 8 Кошик-уловлювач 9 Верхня ручка для транспортування 10 Нижня ручка для транспортування 11 Клапан викидача 12 Барашковий гвинт (RMA 339) 13 Важіль фіксування ручки керування (RMA 339 C) 14 Індикатор рівня заповнення (кошик-

15 Ручка зупинки двигуна 16 Важіль регулювання висоти 17 Кнопка ввімкнення 18 Заводська табличка із серійним

19 Кришка 20 Аварійний вимикач 21 Вимикач режиму Eco 22 Акумулятор 23 Зарядний пристрій

4. Техніка безпеки0478 131 9927 E - UK

Прилад разом із будь-яким приладдям може бути наданий для використання тільки тій особі, яка має досвід роботи з цією моделлю. Прилад не можна надавати в користування без Посібника з експлуатації. Переконайтеся, що фізичні, сенсорні та розумові здібності користувача дозволяють йому керувати приладом і працювати з ним. Якщо через фізичні, сенсорні та розумові здібності користувач може виконувати ці дії з обмеженнями, то він може працювати з приладом лише під наглядом або після інструктажу відповідальної особи. Переконайтеся, що користувач досяг повноліття, або, якщо цього вимагає місцеве законодавство, здобув професійну освіту під наглядом. Використовуйте прилад відпочивши, коли ви у гарному фізичному стані та гуморі. Якщо ви маєте порушення здоров’я, порадьтесь обов'язково з вашим лікарем щодо використання приладу. Заборонено працювати з приладом після вживання алкоголю, наркотичних речовин і медикаментів, які погіршують здатність до реагування. Прилад розраховано на використання в домашньому господарстві. Увага – стережіться нещасного

Прилад призначено лише для косіння газонів. Застосування для іншої мети неприпустиме й може становити небезпеку для здоров’я людини та стану приладу. Через небезпеку травмування користувача заборонено застосовувати прилад (зокрема, але не виключно): – для підстригання кущів, живоплотів і чагарників; – для обрізання повзучих рослин; – для догляду за газонами на дахах будівель або в ящиках на балконі; – для січення та подрібнення обрізків дерев і живоплоту; – для чищення пішохідних доріжок (всмоктування бруду, продування); – для вирівнювання поверхні (наприклад, прибирання кротовиння); – для транспортування скошеної трави (не в призначеному для цього кошику для трави). З міркувань безпеки заборонено самостійно робити будь-які зміни в оснащенні приладу, виймати запчастини та знімати приладдя, установлене компанією STIHL. Це також веде до переривання гарантії. Інформацію щодо додаткового оснащення можна отримати у офіційного дилера STIHL. Особливо заборонені дії з приладом, які змінюють його потужність або число обертів двигуна внутрішнього згорання чи електродвигуна. До конструкції приладу заборонено вносити зміни, які підвищують рівень

Заборонено транспортувати прилад разом з іншими речами, тваринами чи людьми, особливо дітьми. При використанні у громадських місцях, парках, спортивних майданчиках, на вулицях, на сільськогосподарських та лісових підприємствах необхідна особлива обережність. Залишайте прилад лише тоді, коли він стоїть на рівній поверхні та не може ненавмисно відкотитися. Увага! Стережіться негативного впливу вібрацій на здоров’я! Надмірне навантаження внаслідок вібрації може призвести до проблем із кровообігом і нервовою системою, особливо в людей із порушеннями кровообігу. Якщо з’являться симптоми, котрі можуть бути спричинені вібраційним навантаженням, зверніться до свого

Ці симптоми з’являються переважно в пальцях, руках і суглобах рук. Серед них (зокрема, але не виключно): – втрата чутливості,

– слабкість м’язів, – зміна кольору шкіри, – неприємне свербіння. Під час експлуатації утримуйте ручку керування обома руками в передбачених місцях, не докладаючи значних зусиль. Небезпека задихнутися! Граючись із пакувальним матеріалом, діти можуть задихнутися. Тримайте пакувальний матеріал подалі від дітей.627 BGUK RU 0478 131 9927 E - UK

Сплануйте робочий час таким чином, щоб можна було уникати надмірних навантажень тривалий час.

4.2 Одяг та засоби захисту

Для роботи завжди взувайте тверде взуття на неслизькій підошві. Не працюйте босоніж або, наприклад, у легких сандалях. Для технічного обслуговування, чищення та транспортування приладу необхідно завжди вдягати міцні захисні рукавиці та збирати довге волосся (під хустину, шапку тощо). Для гостріння ножа газонокосарки слід одягати спеціальні захисні окуляри. Користуватися приладом можна лише в довгих штанах і вузькому прилягаючому одязі. У жодному разі не можна працювати у вільному одязі, який може зачепитися за рухомі частини (важіль керування), а також у прикрасах, краватці чи шарфі.

Діти можуть не розпізнати небезпеку від акумулятора та не оцінити її ступінь. Тому вони можуть отримати серйозні

●Тримайте прилад подалі від дітей. ●Зберігайте акумулятор у недоступному для дітей місці. Акумулятор не захищено від усіх впливів навколишнього середовища. Якщо акумулятор зазнав певного впливу навколишнього середовища, він може спалахнути або вибухнути. Це може призвести до травмування людей і пошкоджень майна. ●Захищайте акумулятор від спеки та вогню. ●Не кидайте його у вогонь. ●Дотримуйтеся допустимого температурного діапазону акумулятора. (Ö 19.1) ●Не наближайте до акумулятора сторонні металеві

●Захищайте акумулятор від дощу та вологи. Не занурюйте його у воду. ●Не піддавайте акумулятор впливу високого тиску. ●Не піддавайте акумулятор впливу мікрохвиль. ●Захищайте акумулятор від впливу хімічних речовин і солей. ● Слідкуйте, щоб акумулятор не падав. ● Зберігайте акумулятор у сухому та чистому стані. ●Акумулятор слід зберігати в закритому приміщенні. ● Зберігайте акумулятор окремо від косарки та зарядного пристрою. ● Зберігайте акумулятор в упаковці з низькою електропровідністю. ● Зберігайте акумулятор із дотриманням допустимого температурного діапазону. (Ö 19.1) Акумулятор перебуває в належному технічному стані, якщо виконано зазначені нижче умови. – Акумулятор не пошкоджено. – Акумулятор перебуває в сухому та чистому стані. – Акумулятор працює належним чином і не був деформований. Якщо прилад не перебуває надійному робочому стані, акумулятор не працюватиме належним чином. Люди можуть отримати серйозні травми. ●Не використовуйте пошкоджений або дефектний акумулятор. ●Не заряджайте пошкоджений або дефектний акумулятор. ●Якщо акумулятор брудний або мокрий, почистьте його та зачекайте, доки він висохне. ●Не змінюйте акумулятор. ●В отвори акумулятора заборонено вставляти будь-які предмети. ●Не з’єднуйте і не замикайте контакти акумулятора металевими предметами. ●Не відкривайте акумулятор. Якщо акумулятор пошкоджено, з нього може витікати рідина. Потрапляння рідини на шкіру або в очі може викликати подразнення. ●Уникайте контакту з рідиною. ●У випадку контакту зі шкірою промийте шкіру великою кількістю води з милом. ●У випадку контакту з очима промивайте очі великою кількістю води протягом 15 хвилин і зверніться

У пошкодженому або дефектному акумуляторі може виникати незвичний запах, дим або він може спалахувати. Це може призвести до серйозного0478 131 9927 E - UK

травмування людей (можливо, з летальними наслідками) і пошкоджень

●У випадку появи в акумуляторі незвичного запаху або диму перестаньте використовувати акумулятор і не наближайте до нього займисті матеріали. ●У випадку спалахування акумулятора погасіть акумулятор за допомогою вогнегасника або води.

4.4 Зарядний пристрій

Діти можуть не розпізнати небезпеку від зарядного пристрою та електричного струму та не оцінити її ступінь. Тому вони можуть отримати серйозні травми. ●Тримайте прилад подалі від дітей. ●Зберігайте зарядний пристрій у недоступному для дітей місці. Зарядний пристрій не захищено від усіх впливів навколишнього середовища. Якщо зарядний пристрій зазнав певного впливу навколишнього середовища, він може спалахнути або вибухнути. Це може призвести до травмування людей і пошкоджень майна. ● Заборонено використовувати зарядний пристрій поблизу займистих або вибухонебезпечних матеріалів. ● Заборонено використовувати зарядний пристрій на легкозаймистій

● Дотримуйтеся допустимого температурного діапазону зарядного

●Зарядний пристрій слід використовувати в сухому закритому приміщенні. ● Зберігайте зарядний пристрій окремо від косарки та акумулятора. ● Перед зберіганням зарядного пристрою дайте йому охолонути. ● Зберігайте зарядний пристрій у сухому та чистому стані. ●Зарядний пристрій слід зберігати в закритому приміщенні. Зарядний пристрій перебуває в належному технічному стані, якщо виконано зазначені нижче умови. – Зарядний пристрій не пошкоджено. – Зарядний пристрій перебуває у сухому та чистому стані. – Зарядний пристрій працює належним чином і не був деформований. Якщо прилад не перебуває надійному робочому стані, деталі можуть не працювати належним чином, а захисні механізми вийти з ладу. Люди можуть отримати серйозні травми. ●Не використовуйте пошкоджений або дефектний зарядний пристрій. Утилізуйте зарядний пристрій. ●Якщо зарядний пристрій брудний або мокрий, почистьте його та зачекайте, доки він висохне. ●Не змінюйте зарядний пристрій. ●В отвори зарядного пристрою заборонено вставляти будь-які

●Не з’єднуйте і не замикайте контакти зарядного пристрою металевими предметами. ●Не відкривайте зарядний пристрій. З’єднувальний кабель не призначено для перенесення або підвішування зарядного пристрою. Таким чином можна пошкодити з’єднувальний кабель і зарядний пристрій. ●Міцно тримайте зарядний пристрій за корпус. Для зручного перенесення зарядного пристрою використовуйте ручку для транспортування. ●Не підвішуйте зарядний пристрій за настінний фіксатор.

Контакт із частинами приладу під струмом може виникати із зазначених нижче причин. – З’єднувальний кабель пошкоджено. – Мережевий штекер пошкоджено. – Розетку встановлено неналежним

Контакт із частинами приладу під струмом може призвести до ураження електричним струмом. Це може призвести до серйозного травмування користувачів (можливо, з летальними наслідками). ● Переконайтеся, що з’єднувальний кабель і мережевий штекер не пошкоджено. ●Вставте мережевий штекер у розетку, встановлену належним

Невідповідна напруга або частота під час заряджання може призвести до перевантаження зарядного пристрою. Зарядний пристрій може бути пошкоджено.629 BGUK RU 0478 131 9927 E - UK

● Переконайтеся, що напруга та частота електромережі збігаються з даними на заводській табличці, розміщеній на зарядному пристрої. Під час заряджання у пошкодженому або дефектному зарядному пристрої може виникати незвичний запах або дим. Це може призвести до травмування людей або пошкоджень

●Витягніть мережевий штекер із

У разі недостатнього відведення тепла зарядний пристрій може перегрітися або спалахнути. Це може призвести до серйозного травмування людей (можливо, з летальними наслідками) і пошкоджень майна. ●Не закривайте зарядний пристрій. ●Не підвішуйте зарядний пристрій за настінний фіксатор. Під час заряджання кількох зарядних пристроїв, підключених до однієї розетки, може виникати перевантаження електропроводки. Вона може перегрітися і спалахнути. Це може призвести до серйозного травмування людей (можливо, з летальними наслідками) і пошкоджень

● Підключайте один зарядний пристрій до розетки. ●Не підключайте зарядний пристрій до розетки з кількома приладами.

4.6 Транспортування приладу

Працювати слід тільки в рукавичках, щоб не травмуватися гострими та гарячими деталями приладу. Перед транспортуванням вимкніть прилад, дайте ножеві повністю зупинитися та витягніть аварійний вимикач. Перевозити прилад слід лише з охолодженим електродвигуном. Зважаючи на вагу приладу, за потреби використовуйте відповідні вантажні пристрої (вантажні платформи, підйомні

Зафіксуйте прилад і його інші деталі (наприклад, кошик для трави) на вантажній платформі кріпильними засобами достатніх розмірів (ременями, канатами тощо). Під час піднімання та перенесення уникайте контакту з ножем газонокосарки. Дотримуйтесь вказівок, наведених у розділі «Транспортування». Там описано, як піднімати та кріпити прилад. (Ö 14.) Під час транспортування приладу дотримуйтесь регіональних приписів, зокрема тих, що стосуються безпеки завантаження та перевезення предметів на вантажній платформі.

4.7 Транспортування акумулятора

Акумулятор не захищено від усіх впливів навколишнього середовища. Якщо акумулятор зазнав певного впливу навколишнього середовища, його або інше майно може бути пошкоджено. ●Не транспортуйте пошкоджений акумулятор. ●Для транспортування акумуляторів у приладі використовуйте упаковку з низькою електропровідністю або відповідні неметалеві контейнери. Під час транспортування за межами приладу акумулятор може перекинутися або зміститися. Це може призвести до травмування людей і пошкоджень майна. ●Помістіть акумулятор в упаковку або контейнер так, щоб він не міг зміститися. ● Зафіксуйте упаковку або контейнер так, щоб вони не могли зміститися. Не залишайте акумулятор у автомобілі та ніколи не піддавайте його впливу прямих сонячних променів. Під час транспортування літій-іонних акумуляторів будьте особливо обережні. Особливо слід дбати про те, щоб під час транспортування акумуляторів не сталося коротке замикання. Тому зберігайте оригінальну картонну упаковку акумулятора. Транспортуйте акумулятори STIHL у непошкодженій упаковці або в косарці.

4.8 Перед початком роботи

Обов'язково переконайтеся, що особи, які працюватимуть із приладом, ознайомилися з Посібником із експлуатації. Дотримуйтеся встановлених місцевими органами влади вимог щодо тривалості експлуатації пристроїв із електродвигуном для роботи у саду. Перед косінням уважно огляньте ділянку і винесіть із неї каміння, палиці, дріт, кістки та інші сторонні предмети, які прилад може підкидати вгору.0478 131 9927 E - UK

Перешкоди (наприклад, пеньки, коріння) легко не помітити у високій

Тому перед роботою з приладом позначте на ділянці газону всі приховані об’єкти (перешкоди), які не можна

Перед першим використанням приладу необхідно зняти пакувальний матеріал та транспортні запобіжники. Перед початком роботи з приладом обов’язково замініть усі дефектні, зношені та пошкоджені частини. Зношені або пошкоджені надписи з попередженнями на корпусі приладу необхідно замінити. Усі необхідні наклейки та запасні частини можна придбати у офіційного дилера STIHL. Прилад можна використовувати тільки в належному технічному стані. Перед кожним введенням в експлуатацію виконуйте описані нижче перевірки. – Перевірте, чи належним чином зібрано прилад. – Перевірте, чи в робочому стані тип ножа і весь ріжучий блок (ніж газонокосарки, кріпильні елементи, корпус косильного механізму). Особливо уважно слід перевіряти, чи надійно їх установлено, чи не мають вони ознак пошкодження або зносу (щербин або тріщин). – Перевірте, чи захисні механізми (наприклад, клапан викидача, корпус, ручка керування, ручка зупинки двигуна) перебувають у бездоганному стані та правильно функціонують. – Перевірте, чи не пошкоджено та чи повністю встановлено кошик для трави (пошкоджений кошик для трави використовувати не можна). – Перевірте, чи працює механізм гальмування електродвигуна. За потреби виконайте всі необхідні роботи або зверніться до сервісної служби. Компанія STIHL рекомендує звертатися до офіційного дилера STIHL. Ніколи не вмикайте електродвигун без відповідно встановленого ножа. Це може призвести до перегрівання електродвигуна! Дотримуйтеся даних, наведених у розділах «Акумулятор» (Ö 4.3) і «Зарядний пристрій» (Ö 4.4).

Не використовуйте прилад, якщо поблизу перебувають інші люди (особливо діти) або

Заборонено працювати, якщо температура навколишнього середовища нижча +5°C. Працюйте лише при денному світлі або при належному штучному освітленні. Заборонено працювати з приладом під дощем, у грозу та особливо при можливості ураження блискавкою. Увага! Небезпека травмування! Ніколи не наближайте ноги й руки до рухомих деталей. Не торкайтеся ножа, коли він обертається. Тримайтеся на безпечній відстані від отвору викидача. Завжди дотримуйтеся безпечної відстані, заданої ручкою керування. Ручка керування має завжди бути правильно встановлена. Її конструкцію не можна змінювати. Ніколи не працюйте з приладом зі складеною ручкою керування. Заборонено знімати та змінювати встановлені на приладі вимикачі й захисні механізми. Зокрема, ніколи не фіксуйте ручку зупинки двигуна на ручці

(наприклад, прив’язуванням). Ніколи не закріплюйте на ручці керування сторонні предмети (наприклад, робочий одяг). На вологій поверхні зростає загроза травмування через зменшення стійкості

Будьте особливо обережні працюючи, щоб не підсковзнутись. Якщо це можливо, не використовуйте прилад на вологій поверхні. Не залишайте прилад під дощем. Під час експлуатації гніздо для акумулятора має бути завжди закритим. Увімкнення приладу Вмикайте прилад обережно, дотримуючись порад із розділу «Введення приладу в експлуатацію». (Ö 12.) Пильнуйте, щоб тип ножа перебував на достатній відстані від ніг. Під час увімкнення прилад має стояти на рівній поверхні. Перед увімкненням і під час нього заборонено перекидати прилад. Не запускайте електродвигун, якщо викидний отвір не закрито клапаном викидача або кошиком для трави.631 BGUK RU 0478 131 9927 E - UK

Уникайте надто частого вмикання приладу протягом короткого проміжку часу; не «грайтеся» кнопкою ввімкнення. Це може призвести до перегрівання електродвигуна! Робота на схилах Схили потрібно завжди обробляти в поперечному напрямку, а не в повздовжньому. Якщо під час косіння в повздовжньому напрямку користувач утратить контроль, він може потрапити під прилад, який працює. Будьте особливо обережні, коли змінюєте напрямок руху на схилі. Займайте надійне положення для роботи на схилах, не косіть на дуже крутих схилах. З міркувань безпеки заборонено використовувати прилад на схилах із кутом нахилу більше 25° (46,6 %). Небезпека травмування! Кут нахилу 25° відповідає вертикальному підйому в 46,6 см на 100 см горизонтальної поверхні. Процес роботи Увага! Небезпека травмування! Ніколи не наближайте ноги й руки до рухомих деталей. Не торкайтеся ножа, коли він обертається. Тримайтеся на безпечній відстані від отвору викидача. Завжди дотримуйтеся безпечної відстані, заданої ручкою

Намагайтеся не перевіряти ніж під час експлуатації приладу. Не відкривайте клапан викидача та/або не знімайте кошик для трави, коли ніж газонокосарки працює. Стережіться поранення ножем, який обертається. Ведіть прилад повільно. Ніколи не біжіть. При швидкому переміщенні приладу зростає небезпека поранення у випадку спотикання, ковзання тощо. Будьте особливо пильні, повертаючи прилад або підтягаючи його до себе. Не спіткніться! Розміщені в луговому дерені об’єкти (оприскувачі для газонів, стовпці, водяні крани, фундаменти, електропроводку тощо) слід оминати. Ніколи не переїжджайте такі сторонні об’єкти. Якщо ріжучий інструмент або прилад наштовхнулися на якусь перешкоду чи сторонній предмет, вимкніть електродвигун, витягніть аварійний вимикач і ретельно огляньте прилад. Обережно! Тип ножа продовжує обертатись протягом декількох секунд після вимкнення приладу. Електродвигун слід вимикати в таких випадках: – якщо під час транспортування прилад потрібно перевезти через будь-яку іншу поверхню, крім трави; – під час транспортування приладу до площі косіння й назад; – перш ніж знімати кошик для трави; – перед регулюванням висоти скошування. У наведених нижче випадках потрібно вимкнути електродвигун, витягнути аварійний вимикач і переконатися, що ріжучий інструмент зупинився. – Перш ніж витягнути акумулятор. – Перш ніж залишити прилад без

– Перш ніж транспортувати, піднімати або переносити прилад. – Перед розмиканням блокувань або чищенням викидного отвору. – Перш ніж перевіряти, чистити прилад або виконувати інші роботи на ньому (наприклад, розкладати або складати ручку керування). – Якщо ріжучий інструмент зіткнувся зі стороннім предметом. Необхідно перевірити ріжучий інструмент на наявність пошкоджень. Заборонено користуватися приладом із пошкодженим або погнутим ножовим валом або валом двигуна. Небезпека поранення несправними деталями! – Якщо прилад почав незвично сильно вібрувати. У цьому випадку весь прилад, особливо ріжучий інструмент, необхідно перевірити на наявність пошкоджень або ослаблених деталей. Пошкоджені деталі слід замінити перед подальшою експлуатацією, ослаблені деталі – зафіксувати або закрутити.0478 131 9927 E - UK

4.10 Технічне обслуговування,

чищення, ремонт і зберігання Перед будь-якими маніпуляціями з приладом, регулюванням або

●вимкніть електродвигун, ●вийміть аварійний вимикач

●за потреби витягніть акумулятор. Перед технічним обслуговуванням, чищенням приладу або його розміщенням для зберігання в закритих приміщеннях дайте приладу повністю

Уважно чистьте увесь прилад після застосування. (Ö 13.2) Залишки трави зніміть за допомогою дерев’яної палички. Чистьте нижню частину газонокосарки за допомогою щітки з водою. Для чищення приладу не використовуйте системи з високим тиском води та не мийте прилад під струменем води (наприклад, із садового

Не використовуйте активні очисні засоби. Вони можуть пошкодити пластик і метал, а відтак можуть завадити безпечній роботі приладу STIHL. Щоб зменшити ризик перегріву та пожежі, слідкуйте за тим, щоб у зону вентиляційних отворів на верхній частині приладу (між капотом електродвигуна та корпусом) та нижній частині приладу (викидний отвір) не потрапляли сторонні предмети (наприклад , трава, солома, мох, листя

Технічне обслуговування Дозволяється виконувати лише такі роботи з технічного обслуговування, про які йдеться в посібнику з експлуатації. Усі інші роботи повинні проводити тільки працівники сервісних

Якщо Вам не вистачає необхідної інформації та допоміжних засобів, це все завжди можна отримати у працівника сервісного центру. Для технічного обслуговування та ремонту приладів компанія STIHL рекомендує звертатися до офіційного дилера STIHL. Спеціалісти офіційних дилерських центрів STIHL регулярно проходять навчання та отримують технічний інструктаж. Застосовуйте лише інструменти, приладдя чи навісні пристрої, допущені компанією STIHL до використання із цим приладом. Інакше існує загроза нещасних випадків, які можуть призвести до поранень і пошкодження приладу. Якщо у Вас виникли запитання, обов’язково зверніться до офіційного дилера. Оригінальні інструменти, навісне приладдя та запасні частини STIHL за своїми властивостями оптимально підходять для приладу та вимог користувача. Оригінальні запчастини STIHL можна визначити за номером запчастини, написом STIHL і маркуванням на запчастинах компанії STIHL (за потреби). На запчастинах малого розміру може бути присутній лише знак маркування. Підтримуйте попереджувальні та вказівні наклейки чистими, щоб їх можна було прочитати. Пошкоджені або загублені наклейки слід замінювати новими оригінальними наклейками, які можна придбати у офіційного дилера STIHL. Якщо деталь потрібно замінити на нову, зверніть увагу, щоб нова деталь мала аналогічну наклейку. Потрібно регулярно перевіряти, чи надійно встановлено ніж газонокосарки та чи не має він ознак пошкодження або

Роботи з ножем газонокосарки можна проводити лише у цупких робочих рукавицях та з надзвичайною обережністю. Для підтримання приладу в робочому стані міцно закручуйте всі гайки, болти та гвинти, особливо гвинт кріплення

Регулярно перевіряйте весь прилад і кошик для трави, особливо перед зберіганням (наприклад, зимовим періодом), на наявність зносу та пошкоджень. З огляду на техніку безпеки відразу міняйте зношені чи пошкоджені деталі, щоб пристрій завжди був у надійному робочому стані. Небезпека травмування! Сильна вібрація зазвичай указує на наявність пошкоджень. Заборонено користуватися приладом із пошкодженим або погнутим ножовим валом чи ножем косарки. Якщо вам бракує необхідних знань, зверніться для проведення необхідного ремонту до фахівців. Компанія STIHL рекомендує звертатися до офіційного дилера STIHL.633 BGUK RU 0478 131 9927 E - UK

Зняті для проведення технічного обслуговування конструктивні елементи й захисні механізми необхідно негайно встановити відповідно до чинних вимог.

4.11 Зберігання при довгих перервах

Зберігайте охолоджений прилад, акумулятор і аварійний вимикач окремо у сухому замкненому приміщенні, до якого не мають доступу діти. Переконайтеся щодо захищеності приладу від некомпетентних осіб (наприклад, дітей). Дбайливо очистьте прилад перед збереженням (наприклад, зимова

Зберігайте прилад у технічно безпечному стані. Зберігайте прилад на рівній поверхні так, щоб він не міг ненавмисно відкотитися.

Переконайтеся у відповідній утилізації приладу (косарки, акумулятора, зарядного пристрою, додаткового приладдя), що вийшов із ладу. Перед утилізацією розберіть косарку. Щоб уникнути нещасних випадків, насамперед слід від’єднати аварійний вимикач і електрокабель вимикача електродвигуна. Стережіться поранень: ріжучий інструмент небезпечний! Ніколи не залишайте без нагляду прилад, який вийшов з експлуатації. Подбайте про те, щоб прилад, а особливо ріжучий інструмент, не знайшли діти. Акумулятори слід утилізувати окремо від приладу. Перед утилізацією слід подбати про те, щоб акумулятори розрядилися (наприклад , залишити електродвигун працювати). Під час утилізації акумуляторів дотримуйтеся норм безпеки та захисту навколишнього середовища.

Перед вмиканням приладу прочитайте посібник з експлуатації. Небезпека травмування! Не допускайте сторонніх осіб у небезпечну зону.

гострі ножі! Після вимкнення електродвигуна ножі продовжують обертатися. Перед технічним обслуговуванням витягніть стопор (аварійний

RMA 339: Запустіть електродвигун. RMA 339 C: Запустіть електродвигун. RMA 339 C: Зупиніть електродвигун. Акумулятор занадто теплий. Процес

починається після фази охолодження. Відповідно, акумулятор

використовувати лише

пошкоджено, і його необхідно замінити.

6. Комплект постачання

Поз. Опис К-сть A Базовий прилад 1 B Кришка кошика для трави 1 C Нижня частина кошика

D Болт 2 M Аварійний вимикач 1 20478 131 9927 E - UK

7.1 Загальні відомості

●Для виконання всіх описаних робіт надійно встановіть прилад на рівній і твердій горизонтальній поверхні. ●Зарядіть акумулятор (Ö 8.4).

7.2 Монтаж односторонньої

ручки керування (RMA 339 C) ● 1 Вставте втулку (E) в отвір на ручці керування (1). ● 2 Насадіть на втулку обидві шайби (G) випуклою стороною

● 3 Утримуючи втулку (E) і шайби (G), установіть їх разом із ручкою керування (1) у консоль (2). ● 4 Установіть гайку (H) на консоль, як показано на рисунку. ● 5 Просуньте гвинт (F) ззовні всередину крізь отвори на ручці керування (1) і вставте в консоль (2). ● 6 Затягніть гвинт (F). Момент затягування:

Монтаж електрокабелю ●Вкладіть електрокабель (3) у кабельний блок, як показано на

●Вставте кабель у тримач на ручці керування (4). ●Зафіксуйте кабель за допомогою затискача (5) на ручці керування.

7.3 Монтаж двосторонньої

ручки керування (RMA 339) Монтаж верхньої частини ручки

● 1 Просуньте гвинт із напівпотаємною головкою (I) крізь кабельний блок (J) і навісьте електрокабель (1). ● 2 Установіть двосторонню ручку керування (2) на обидві нижні частини ручки керування (3). ● 3 Вставте гвинти з напівпотаємною головкою (I) (справа з кабельним блоком (J), зліва – без нього) в отвори зсередини назовні. ● 4 Затягніть барашковими гвинтами (K). Монтаж затискача кабелю ● Установіть затискач кабелю (4) на верхній частині ручки керування. Вкладіть електрокабель (1), як показано на рисунку. ●Закрийте скобу (5) до фіксування. Відстань між затискачем кабелю та перемикачем:

7.4 Збирання кошика для трави

●Кришку кошика для трави (B) встановіть на нижню частину кошика для трави (C). Слідкуйте за правильним положенням у

●Болти(D) вставте зсередини крізь спеціальні отвори. N Зарядний пристрій O Акумулятор x Посібник з експлуатації 1 E Втулка 1 F Гвинт 1 G Шайба 2 H Гайка 1 I Гвинт із напівпотаємною

J Кабельний блок 1 K Барашковий гвинт 2 Комплект постачання може відрізнятися залежно від країни постачання та моделі приладу.

7. Підготовка приладу до

експлуатації Небезпека травмування Дотримуйтеся відповідних правил, наведених у розділі «Техніка безпеки» (Ö 4.). Перш ніж розпочати будь-які роботи з косаркою, необхідно витягнути аварійний вимикач (Ö 9.2). Поз. Опис К-сть На момент постачання акумулятори заряджено приблизно на 30%. Тому перед першим введенням в експлуатацію їх необхідно

●Легко натисніть на кришку кошика для трави (B), щоб зафіксувати її в нижній частині кошика для трави. ●Навісьте кошик для трави (Ö 9.7).

8.1 Загальні відомості

Експлуатуйте косарки RMA 339 і RMA 339 C виключно із перезаряджуваними літій-іонними акумуляторами STIHL типу AK. Акумулятори, що постачаються за потреби, оптимально підходять для передбаченого застосування. Однак можна використовувати всі наявні в продажу акумулятори STIHL типу AK. Електронне обладнання косарки обмінюється даними з установленим акумулятором і пристосовує потужність електродвигуна до відповідної ємності.

8.2 Підключення зарядного

пристрою до електромережі ●Вставте мережевий штекер (1) у розетку (2). ●Після підключення зарядного пристрою до електромережі відбувається самотестування. Під час цього процесу світлодіодний індикатор (3) на зарядному пристрої засвічується зеленим (потім – червоним) приблизно на 1 секунду, а потім гасне (Ö 8.6).

8.3 Виймання та встановлення

акумулятора ●Витягніть аварійний вимикач (Ö 9.2) і утримуйте кришку гнізда для акумулятора відкритою. Виймання акумулятора ●Натисніть(1) стопорний важіль у напрямку до акумулятора та витягніть акумулятор (2) угору. Установлення акумулятора ●Злегка натиснувши акумулятор (2), як зображено на малюнку, вставляйте його до упору у відповідне гніздо, доки не почуєте

8.4 Заряджання акумулятора

Тривалість заряджання залежить від різних факторів, зокрема від температури акумулятора або навколишнього середовища. Тому фактичний час заряджання може відрізнятися від наведених даних. Дані про час заряджання можна переглянути за посиланням www.stihl.com/charging- times. ●Витягніть акумулятор із гнізда для батареї. (Ö 8.3) ● Підключіть зарядний пристрій до електромережі. (Ö 8.2) ●Вставте акумулятор (1) до упору в напрямні на зарядному пристрої (2). Світлодіодний індикатор на зарядному пристрої (3) світитиметься зеленим. Світлодіодні індикатори акумулятора (4) світяться зеленим і показують рівень заряду. ●Якщо світлодіодні індикатори зарядного пристрою (3) та акумулятора (4) не світяться, витягніть мережевий штекер. Акумулятор заряджено повністю. ●Витягніть акумулятор із зарядного пристрою та вставте у відповідне гніздо. (Ö 8.3)

8.5 Світлодіодні індикатори

акумулятора Відображення рівня заряду ●Натисніть кнопку (1). Світлодіодні індикатори світяться зеленим протягом 5 секунд і показують рівень

●Якщо правий світлодіодний індикатор блимає зеленим, зарядіть акумулятор. (Ö 8.4) Несправності Світлодіодні індикатори вказують на несправності косарки або акумулятора. Вони можуть світитися або блимати

8. Акумулятор і зарядний

Після підключення зарядного пристрою до акумулятора процес заряджання починається автоматично. Якщо акумулятор повністю зарядився, зарядний пристрій вимкнеться автоматично. Під час заряджання акумулятор і зарядний пристрій можуть нагріватися.

4 світлодіодні індикатори блимають червоним: акумулятор несправний. 1 світлодіодний індикатор світиться червоним: температура акумулятора зависока або занизька. Три світлодіодні індикатори світяться червоним: косарка занадто тепла. 3 світлодіодні індикатори блимають червоним: косарка несправна. ●Усуньте несправності. (Ö 20.)

8.6 Світлодіодний індикатор

зарядного пристрою Світлодіодний індикатор (3) показує стан зарядного пристрою. Він може світитися або блимати червоним. Світлодіодний індикатор світиться зеленим, а світлодіодні індикатори акумулятора світяться або блимають зеленим: акумулятор заряджається. Світлодіодний індикатор блимає червоним: між зарядний пристроєм і акумулятором немає контакту або акумулятор чи зарядний пристрій несправний. Якщо світлодіодний індикатор світиться зеленим і 1 світлодіодний індикатор акумулятора світиться червоним, температура акумулятора зависока або

● Усуньте несправності. (Ö 20.)

9.1 Гніздо для акумулятора

Відкривання гнізда для акумулятора ●Злегка натисніть на фіксатор (1) і відкиньте кришку (2) назад. Закривання гнізда для акумулятора ● Закрийте кришку (2) та прослідкуйте, щоб фіксатори (1) закріпилися.

9.2 Аварійний вимикач

Косарка може працювати, лише якщо аварійний вимикач вставлено в роз’єм позаду гнізда для акумулятора. ●Відкрийте кришку гнізда для акумулятора (1) на передній частині приладу та утримуйте відкритою. (Ö 9.1)

Витягніть аварійний вимикач (2) з основи (3) та зберігайте окремо від

Установлення Вставте аварійний вимикач (2) до упору в основу (3). ●Закрийте кришку гнізда для акумулятора (1).

9.3 Вимикач режиму Eco

У гнізді для акумулятора розташований вимикач режиму Eco, який збільшує термін експлуатації акумулятора. (Ö 10.2) Увімкнення режиму Eco ● Установіть вимикач у положення I. Вимкнення режиму Eco ● Установіть вимикач у положення O.

односторонньої ручки керування (RMA 339 C)

9. Пристрої керування

Під час експлуатації гніздо для акумулятора має бути завжди

травмування! Перед використанням приладу, зокрема транспортуванням, технічним обслуговуванням, чищенням і перевіркою аварійний вимикач потрібно витягнути. (Ö 4.)

Небезпека защемлення! Користуючись важелем фіксування, постійно тримайте рукою верхню частину ручки керування в найвищому місці. У жодному разі не вставляйте пальці між ручкою керування +та консоллю (над або під важелем фіксування).

Складання ручки керування Положення для транспортування (для чищення приладу, компактного транспортування та зберігання). ●Утримуючи рукою верхню частину ручки керування (2) у найвищому місці, злегка підніміть її (вивільніть). ●Натисніть донизу й утримуйте важіль фіксування (1). ●Складіть ручку керування (2) уперед і при цьому слідкуйте, щоб не пошкодити електрокабель. Робоча позиція (для переміщення

●Відкиньте ручку керування (2) назад, слідкуючи за тим, щоб вона повністю зафіксувалася. Налаштування висоти Висота односторонньої ручки керування має 2 рівні. ●Утримуючи рукою верхню частину ручки керування (2) у найвищому місці, злегка підніміть її (вивільніть). ●Натисніть донизу й утримуйте важіль фіксування (1). ● Установіть ручку керування (2) в потрібне положення. ● Відпустіть важіль фіксування (1), слідкуючи за тим, щоб ручка керування повністю закріпилася.

9.5 Складання двосторонньої

ручки керування (RMA 339) Положення для транспортування (для чищення приладу, компактного транспортування та зберігання). ● Ослабте барашкові гвинти (1) так, щоб вони могли вільно обертатися. ●Складіть верхню частину ручки керування (2) вперед. Робоча позиція (для переміщення

●Верхню частину ручки керування (2) відкиньте назад і притримуйте рукою. ● Закрутіть барашкові гвинти (1). Слідкуйте за правильним положенням кабельного блока (3).

9.6 Центральний механізм

Можна встановити 5 різних рівнів висоти скошування. Рівень 1 = 30 мм Рівень 5 = 70 мм Косарки для Великобританії Можна встановити 6 різних рівнів висоти скошування. Рівень S = 20 мм Рівень 5 = 70 мм Регулювання висоти скошування ● 1 Злегка відтягуйте важіль регулювання висоти скошування (1) у напрямку від косарки, щоб вивільнити його з фіксаторів (2). ● 2 Підніміть або опустіть косарку. Вища висота скошування: підніміть косарку за важіль регулювання висоти скошування (1) (важіль пересунеться вперед). Нижча висота скошування: натисніть на косарку вниз за допомогою важеля регулювання висоти скошування (1) (важіль пересунеться назад). ●Притисніть важіль регулювання висоти скошування (1) до косарки, щоб закріпити його у фіксаторах (2). На вибрану висоту скошування вказує передній фіксатор (3).

Навішування ●Відкрийте й тримайте клапан викидача (1). ●Щоб навісити кошик-уловлювач (2), вставте фіксатори (3) у заглиблення (4) на задній стороні

●Закрийте клапан викидача (1). Небезпека защемлення! Коли барашкові гвинти ослаблено, верхня частина ручки керування може скластися. А тому під час відкручування барашкових гвинтів верхньої частини ручки керування тримайте її рукою в найвищому

Щоб уникнути пошкоджень, найменшу висоту скошування можна використовувати тільки на газонах із рівною поверхнею. 170478 131 9927 E - UK

● Відкрийте й тримайте клапан викидача (1). ●Підніміть кошик-уловлювач (2) і зніміть його в напрямку назад. ●Закрийте клапан викидача (1).

9.8 Індикатор рівня заповнення

Потік повітря, створюваний ножем, піднімає індикатор рівня заповнення (1). Якщо кошик для трави заповнено, потік повітря припиняється. Якщо потік повітря замалий, індикатор рівня заповнення (1) повертається в стан простоювання. Це вказує на необхідність спорожнити кошик для

Нормальне функціонування індикатора рівня заповнення можливе лише в разі оптимального потоку повітря. Зовнішні фактори, такі як волога, густа чи висока трава, низькі рівні висоти скошування, забруднення тощо, можуть вплинути на потік повітря та функціонування індикатора рівня заповнення. A Кошик для трави заповнюється B Кошик для трави заповнено ●Спорожніть наповнений кошик для трави (Ö 12.4).

10.1 Загальні відомості

Щоб трава на газоні була гарною та густою, косіть її часто, не допускаючи відростання. У гарячому й сухому кліматі не скошуйте газон надто коротко, бо сонце випалить траву й зробить газон непривабливим! Гострота ножа безпосередньо впливає на малюнок на газоні, тому ніж слід регулярно заточувати. Для цього зверніться до офіційного дилера STIHL.

10.2 Продуктивність косіння

Продуктивність косіння (термін експлуатації акумулятора) залежить від властивостей трави та вибраної висоти скошування. Продуктивність косіння можна збільшити такими методами: – косити газон частіше; – збільшити висоту скошування; – зменшити швидкість переміщення; – чекати, доки газон перед косінням

За потреби можна придбати додаткові літій-іонні акумулятори STIHL (додаткове приладдя). Режим Eco Косарка має режим Eco, який дає змогу збільшити ефективність використання енергії та продуктивність косіння. Режим Eco можна вмикати та вимикати за допомогою вимикача у гнізді для акумулятора. (Ö 9.3) Принцип роботи Швидкість обертання електродвигуна автоматично зменшується, якщо необхідна менша потужність. За потреби більшої потужності швидкість обертання знову збільшується протягом кількох секунд.

10.3 Робоча зона користувача

●З міркувань безпеки під час роботи електромотора користувач повинен завжди перебувати в робочій зоні позаду ручки керування. Завжди дотримуйтеся безпечної відстані, заданої ручкою керування. ● газонокосаркою повинна керувати лише одна особа. Сторонніх осіб не можна допускати в небезпечну зону. (Ö 4.)

10.4 Припустиме навантаження

електродвигуна Не вмикайте косарку у високій траві. У випадку ускладненого запуску електродвигуна виберіть більшу висоту скошування. Навантаження косарки під час її роботи не має викликати значного зниження швидкості обертання електродвигуна. У випадку зменшення швидкості обертання двигуна під час косіння високої трави встановіть більшу висоту скошування та/або знизьте швидкість переміщення.

10.5 Якщо ніж косарки блокується

Відразу вимкніть електродвигун і витягніть аварійний вимикач. Усуньте причину несправності.

10. Вказівки щодо роботи

Під час роботи в режимі Eco швидкість обертання автоматично зменшується, якщо необхідно менше потужності. (Ö 10.2)

10.6 Захист електродвигуна від

перенавантаження Якщо під час роботи електродвигун перенавантажується, електронне обладнання його вимикає. На акумуляторі загоряються три червоні світлодіодні індикатори захисту від перегрівання. (Ö 8.5) Причини перенавантаження: – ніж косарки затуплений; – трава зависока, або встановлено замалу висоту скошування; – зависока швидкість переміщення; – засмічення вентиляційної решітки (отворів для всмоктування повітря). Повторний запуск Після охолодження протягом макс. 10 хв. (залежно від температури навколишнього середовища) увімкніть прилад, як зазвичай. (Ö 12.) Прилад оснащено багатьма запобіжними механізмами для безпечного користування та захисту від неправильного використання.

11.1 Аварійний вимикач

Електродвигун можна ввімкнути тільки тоді, коли вставлено аварійний вимикач (Ö 9.2).

11.2 Захисні механізми

Газонокосарка оснащена захисними механізмами, які запобігають ненавмисному контакту з ножем газонокосарки та скошеною травою, яка викидається. До них належать корпус, клапан викидача, кошик для трави й правильно встановлена ручка керування.

11.3 Обслуговування двома руками

Електродвигун можна ввімкнути тільки тоді, коли права рука натискає та утримує кнопку ввімкнення, а ліва притискає ручку зупинки двигуна до ручки керування.

11.4 Механізм гальмування

електродвигуна Після відпускання ручки зупинки двигуна ніж газонокосарки зупиниться менш ніж через 3 секунди. Вбудований механізм гальмування електродвигуна скорочує час гальмування ножів. Вимірювання часу гальмування Після запуску електродвигуна ніж починає обертатися й виникає шум від повітряного потоку. Робота за інерцією триває, доки чутно шум повітряного потоку після зупинки електродвигуна. Час гальмування можна виміряти за допомогою секундоміра.

12.1 Підготовка до використання

●Зарядіть акумулятор і вставте у відповідне гніздо. (Ö 8.4) ● Установіть аварійний вимикач. (Ö 9.2)

12.2 Увімкнення косарки

● 1 Натисніть і утримуйте кнопку ввімкнення (1). ● 2 Підтягніть ручку зупинки двигуна (2) до ручки керування та утримуйте її в такому положенні. ●Кнопку ввімкнення (1) можна відпустити після притискання ручки зупинки двигуна (2).

11. Захисні механізми

Небезпека травмування! Якщо виявлено несправність запобіжного механізму, приладом користуватися не можна. Зверніться до офіційного дилера. Компанія STIHL рекомендує звертатися до офіційного дилера STIHL.

12. Введення приладу в

експлуатацію Небезпека травмування! Дотримуйтеся відповідних правил безпеки, наведених у розділі «Техніка безпеки». (Ö 4.) Не вмикайте косарку у високій траві. У випадку ускладненого запуску електродвигуна виберіть більшу висоту скошування. 200478 131 9927 E - UK

12.3 Вимкнення газонокосарки

● Відпустіть ручку зупинки двигуна (1). Електродвигун і ножі газонокосарки повністю зупиняться за короткий час гальмування.

12.4 Спорожнення кошика для

●Зніміть кошик для трави. (Ö 9.7) ● Відкрийте кошик для трави за допомогою язичка (1). Відкрийте й утримуйте Кришку кошика для трави (2). Переверніть кошик для трави та викиньте скошену траву. ●Закрийте кошик для трави. ●Навісьте кошик для трави. (Ö 9.7)

13.1 Загальні відомості

Щорічне технічне обслуговування у офіційного дилера Один раз на рік газонокосарку повинен перевіряти спеціаліст. Компанія STIHL рекомендує звертатися до офіційного дилера STIHL.

13.2 Чищення приладу

Періодичність технічного обслуговування: після кожного використання Бережливе поводження дає змогу вберегти прилад від пошкоджень і подовжити термін його експлуатації. ●Вийміть акумулятор. (Ö 8.3) ●Зніміть кошик для трави. (Ö 9.7) Положення для чищення RMA 339 C ●Щоб перекинути косарку, станьте по праву сторону від неї. ●Верхню частину ручки керування встановіть у фіксоване положення (до упору, важіль фіксування в такому положенні не закріплює її). (Ö 9.4) ●Правою рукою відкрийте та тримайте клапан викидача (1). ●Лівою рукою візьміться за консоль, як показано на рисунку, утримуючи клапан викидача. Одночасно натисніть і утримуйте важіль фіксування (2) великим пальцем. ● Правою рукою візьміться за передній держак і повільно перекиньте його назад, щоб ручка керування лягла на землю, як показано на рисунку. ● Відпустіть клапан викидача (1) і важіль фіксування (2) та перевірте надійність положення приладу. Положення для чищення RMA 339 ●Складіть двосторонню ручку керування. (Ö 9.5) ● Перекиньте косарку і встановіть її на нижню частину ручки керування (3). Указівки щодо чищення ● Усуньте забруднення за допомогою невеликої кількості води, щітки або ганчірки. Ретельно очистьте також ніж косарки. Заборонено мити компоненти електродвигуна, прокладки, підшипники й електричні вузли (наприклад, акумулятори або вимикачі) струменем води під

● Насамперед зніміть залишки трави за допомогою дерев’яної палички. ●Видаліть забруднення з вентиляційної решітки (отворів для всмоктування повітря) між капотом електродвигуна та нижньою частиною корпусу, щоб забезпечити його достатнє охолодження. ●За потреби використовуйте спеціальний засіб для чищення (наприклад, марки STIHL). Небезпека травмування! З міркувань безпеки перед зніманням кошика для трави необхідно зупинити електродвигун.

Небезпека травмування Дотримуйтеся відповідних правил, наведених у розділі «Техніка безпеки» (Ö 4.). Перш ніж розпочати будь-які роботи на косарці, необхідно витягнути аварійний вимикач (Ö 9.2).

Небезпека травмування! Перед перекиданням установіть косарку на рівній і твердій горизонтальній поверхні. Під час робіт у положенні для чищення прилад може перекинутися. Завжди стійте збоку від приладу. Ніколи не працюйте перед косаркою або позаду неї.

13.3 Електричний двигун і колеса

Двигун не потребує технічного обслуговування. Підшипники коліс не потребують технічного обслуговування.

Періодичність технічного обслуговування: перед кожним використанням ●Для очищення акумулятора використовуйте вологу ганчірку. ●Візуально перевірте, чи не пошкоджено акумулятор. Акумулятори з очевидними пошкодженнями (на зразок тріщин або витікання рідини) використовувати не можна.

13.5 Зарядний пристрій

Періодичність технічного обслуговування: перед кожним використанням ●Витягніть мережевий штекер із

●Для очищення зарядного пристрою використовуйте вологу ганчірку. ● Почистьте електричні контакти зарядного пристрою пензлем або м’якою щіткою. ● Дотримуйтеся вказівок із посібника з експлуатації зарядного пристрою.

13.6 Перевірка зносу ножів

Періодичність технічного обслуговування: перед кожним використанням ● Покладіть косарку в положення для чищення. (Ö 13.2) ● Очистьте ніж косарки (1). ● Перевірте товщину ножа A принаймні в 5 місцях за допомогою штангенциркуля. Особливо ретельно вимірюйте найменшу товщину біля крилець ножа. ● Перевірте товщину ножа B в позначеній сірим області X принаймні в 3 місцях за допомогою штангенциркуля.

Товщина ножа A: 1,6 мм Ширина ножа B: 56 мм Ніж слід замінити, – якщо він пошкоджений (щербини,

– якщо результати вимірювання в одному або кількох місцях досягли граничного значення чи менші за допустимі норми.

13.7 Монтаж і демонтаж ножа

1 Демонтаж ●Для притримування ножа косарки (1) використовуйте відповідну дерев’яну підставку (2). ● Викрутіть гвинт кріплення ножа (3) та зніміть ніж косарки (2). 2 Монтаж ●Почистьте поверхню прилягання ножа та його втулку. Небезпека травмування! Знос ножа безпосередньо залежить від місця та тривалості його експлуатації. Якщо прилад використовується на піщаному ґрунті або в умовах сухості, навантаження на ножі збільшується й вони зношуються набагато швидше. Зношений ніж може відламатися та спричинити тяжкі травми. Тому слід завжди дотримуватися технічних вимог щодо обслуговування ножа.

Щоб уникнути пошкодження гвинта кріплення ножа, використовуйте для його ослаблення або закручування відповідну торцеву головку (22 мм). Небезпека травмування! Ніж косарки дозволяється встановлювати лише так, як показано на рисунку, особливо це стосується язичків (6), які мають бути направлені вниз. Під час замінення ножа косарки також завжди замінюйте гвинт кріплення ножа (3). Точно дотримуйтеся вказаного моменту затягування гвинта кріплення ножа. Це необхідно для надійної фіксації ріжучого інструмента. 250478 131 9927 E - UK

●Ніж косарки (2) необхідно встановлювати відігнутими крильцями вгору. Вставте фіксатори (4) в отвори (5) на ножі

●Для притримування ножа косарки (1) використовуйте відповідну дерев’яну підставку (2). ●Нанесіть на різьбу гвинта кріплення ножа (3) фіксуючу рідину Loctite 243. ●Затягніть гвинт кріплення ножа (3). Момент затягування:

13.8 Заточування ножа косарки

Якщо вам бракує потрібних знань і допоміжних засобів, радимо доручати заточування ножів спеціалістам. Компанія STIHL рекомендує звертатися до офіційного дилера STIHL. Неправильно заточений ніж (нерівномірно, під неправильним кутом тощо) погіршує функціональність приладу. Зокрема, може знизитися продуктивність косіння (термін експлуатації акумулятора), а також збільшитися шумове забруднення. Указівки щодо заточування ●Зніміть ніж косарки. (Ö 13.7) ●У процесі заточування охолоджуйте ножі косарки (наприклад, водою). Не слід допускати, щоб поверхня ножа набула синюватого кольору, оскільки це скоротить термін його

●Щоб запобігти вібрації через дисбаланс, заточуйте ніж косарки рівномірно. ●Кут заточування має становити 30°. ● Слідкуйте за межею зносу. (Ö 13.6)

13.9 Зберігання (зимовий період)

Прилад слід зберігати в сухому закритому приміщенні з малим вмістом пилу. Переконайтеся, що до приладу не матимуть доступу діти. Зберігайте газонокосарку лише в надійному робочому стані, за потреби складіть ручку керування. Усі гайки, болти та гвинти мають бути затягнуті. Замініть попереджувальні написи на приладі, які стерлись, перевірте всю машину на наявність зносу та пошкоджень. Замініть зношені й пошкоджені деталі. Готуючи прилад до зберігання, слід усунути можливі несправності. Ставлячи газонокосарку на тривале зберігання (зимовий період), дотримуйтеся наведених нижче правил. ● Старанно почистьте всі зовнішні деталі приладу. ● Добре змажте рухомі компоненти приладу мастилом або жиром. Зберігання акумулятора ●Витягніть акумулятор із відповідного гнізда та зарядного пристрою. ● Почистьте акумулятор. ●Акумулятор слід зберігати в сухому закритому приміщенні з малим вмістом пилу в упаковці з низькою електропровідністю. Зберігайте акумулятор у місцях, де до нього не матимуть доступу некомпетентні особи (наприклад, діти). ●Не зберігайте резервні акумулятори невикористаними – використовуйте їх по черзі. ●Для забезпечення оптимального терміну служби зберігайте акумулятор у допустимому температурному діапазоні (Ö 19.1) і з рівнем заряду від 20 % до 40 % (2 світлодіодні індикатори світяться

Зберігання зарядного пристрою ●Вийміть акумулятор і витягніть мережевий штекер. ● Очистьте зарядний пристрій. ●Зарядний пристрій слід зберігати в сухому закритому приміщенні з малим вмістом пилу, окремо від акумулятора. Переконайтеся, що він захищений від доступу некомпетентних осіб (наприклад, дітей). Не підвішуйте зарядний пристрій за з’єднувальний кабель.643 BGUK RU 0478 131 9927 E - UK

закріплення косарки Перенесення приладу ●Піднімайте косарку тільки за ручки для транспортування (1, 2). Завжди дотримуйтеся достатньої дистанції від косарки до тіла, зокрема ступнів і

● Переносьте косарку, тримаючись однією рукою за верхню ручку для транспортування (2), а другою – за нижню (1). Інший варіант ● Переносьте косарку однією рукою за верхню ручку для транспортування (2). Закріплення приладу ●Закріпіть косарку на вантажній платформі відповідними кріпильними

●Троси й ремені закріпіть на ручці приладу (1, 2).

14.2 Транспортування акумулятора

● Перед транспортуванням слід переконатися, що акумулятор перебуває в належному технічному стані. (Ö 4.3) ● Транспортувати акумулятор потрібно в приладі або в захищеній упаковці. ●Дотримуйтеся вказівок у розділі «Техніка безпеки – транспортування акумулятора». (Ö 4.7) Акумулятор відповідає умовам щодо транспортування небезпечних вантажів. Акумулятору класифіковано як UN 3480 (літій-іонна батарея) і перевірено відповідно до інструкцій UN- елементів, част. III, підпункту 38.3. Вимоги щодо транспортування див. на веб-сторінці www.stihl.com/safety-data- sheets Важлива інформація про догляд і технічне обслуговування для продукції типу Ручна газонокосарка з живленням від акумулятора (STIHL RMA) Компанія STIHL не несе відповідальності за травмування людей і пошкодження майна, спричинені недотриманням наведених у посібнику з експлуатації вимог, у першу чергу інструкцій з експлуатації та обслуговування, а також правил техніки безпеки, або застосування недозволеного навісного обладнання і запасних частин. Обов’язково дотримуйтеся наведених нижче інструкцій, щоб запобігти пошкодженням і надмірному зносу вашого приладу STIHL.

1. Швидкозношувані деталі

Окремі деталі приладів STIHL навіть за умови належної експлуатації зношуються. Їх, залежно від тривалості та способу використання, потрібно своєчасно замінювати. Зокрема, до них належать зазначені нижче компоненти.

– Кошик для трави – Акумулятор

2. Дотримання вимог, наведених у

цьому посібнику з експлуатації Під час експлуатації, технічного обслуговування та зберігання приладів STIHL необхідно ретельно виконувати наведені в цьому посібнику вказівки. Відповідальність за всі пошкодження, які виникли в результаті недотримання інструкцій із техніки безпеки, експлуатації та техобслуговування, несе користувач. Насамперед, ідеться про: – неправильне підключення до мережі (з невідповідною напругою); – недозволені компанією STIHL зміни в конструкції приладу; – використання недозволеного, невідповідного або неякісного інструменту та приладдя; – використання приладу не за призначенням; – використання приладу в спортивних заходах та інших змаганнях;

Небезпека травмування! Дотримуйтеся відповідних правил, наведених у розділі «Техніка безпеки». (Ö 4.) Перш ніж розпочати будь-які роботи з косаркою, необхідно витягнути аварійний вимикач. (Ö 9.2) Під час транспортування літій- іонних акумуляторів будьте особливо обережні. (Ö 4.3)

15. Зведення зносу до

мінімуму та запобігання пошкодженням0478 131 9927 E - UK

– пошкодження приладу в результаті експлуатації з дефектними

3. Технічне обслуговування

Усі роботи, перелічені в розділі «Обслуговування», потрібно виконувати регулярно. Якщо користувач не в змозі виконати необхідні роботи самостійно, йому слід звернутися до офіційного дилера. Для технічного обслуговування та ремонту приладів компанія STIHL рекомендує звертатися до офіційного дилера STIHL. Спеціалісти офіційних дилерських центрів STIHL регулярно проходять навчання та отримують технічний інструктаж. У випадку невиконання робіт із техобслуговування можливі пошкодження приладу, відповідальність за які несе користувач. Зокрема, ідеться про: – пошкодження двигуна в результаті засмічення вентиляційних прорізів (отворів для всмоктування повітря); – корозію та інші пошкодження в результаті неправильного зберігання; – пошкодження приладу через використання неякісних запчастин; – пошкодження внаслідок несвоєчасного/недостатнього техобслуговування або виконання ремонту чи техобслуговування не в майстерні спеціалізованого сервісного центру. Скошену газонну траву треба не викидати на сміття, а переробляти на компост. Упаковка, прилад і додаткове приладдя виготовлені з матеріалів, що мають вторинно перероблятися та належно утилізуватися. Екологічно правильна роздільна утилізація сприяє повторному використанню вторсировини. Після закінчення терміну служби приладу, здайте його в пункт прийому вторсировини. Неправильна утилізація може зашкодити здоров’ю та забруднити навколишнє середовище. Під час утилізації дотримуйтеся вказівок, наведених у розділі «Утилізація». (Ö 4.12) Зверніться до центру утилізації чи сервісного центру, щоб дізнатися, як правильно утилізувати відходи. Завжди утилізуйте акумулятор належним чином, дотримуючись місцевих приписів. Не утилізуйте акумулятори з побутовим сміттям, натомість поверніть їх офіційному дилеру або здайте у відповідний пункт прийому. Ніж косарки:

Гвинт кріплення ножа:

18.1 Декларація виробника про

відповідність стандартам ЄС газонокосарок STIHL RMA 339.0, RMA 339.0 C STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen (Лангкампфен)

заявляє під власну відповідальність, що – Тип конструкції: акумуляторна газонокосарка – Марка: STIHL – Тип: RMA 339.0, RMA 339.0 C – Ширина скошування: 37 см – Серійний ідентифікатор: 6320 відповідає застосовним положенням Директив 2000/14/EC, 2006/42/EC, 2014/30/EU, 2011/65/EU та 2006/66/EC, було розроблено та виготовлено відповідно до версій зазначених нижче стандартів, чинних на дату виробництва: EN 60335-1, EN 60335-2-29, EN 60335-2-77, EN 55014-1 та EN 55014-2 (якщо застосовно). Партнерська організація: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 (Нюрнберг, Німеччина)

17. Замінювані запчастини

Гвинт кріплення ножа потрібно міняти під час кожної заміни ножа. Запасні частини можна придбати в офіційного дилера STIHL.

18. Декларація виробника

про відповідність645 BGUK RU 0478 131 9927 E - UK

Виміряний і гарантований рівень звукової потужності було визначено відповідно до Директиви 2000/14/EC, Додаток VIII. – Виміряний рівень звукової потужності: 89,4 дБ(A) – Гарантований рівень звукової потужності: 90 дБ(A) Технічна документація зберігається в компанії STIHL Tirol GmbH. Рік випуску та серійний номер вказано на газонокосарці. Лангкампфен, 02.11.2020 STIHL Tirol GmbH

Матіас Фляйшер, керівник відділу досліджень і розробки

Свен Цімерман, керівник відділу якості

18.2 Знак відповідності

Інформація щодо сертифікатів та заяв про відповідність вимогам EAC, які підтверджують виконання технічних Директив та вимог Митного Союзу є на сайтах www.stihl.ru/eac або її можна замовити по телефону у відповідному національному представництві STIHL. Технічні Директиви та вимоги України виконуються.

18.3 Встановлена тривалість

використання Повна встановлена тривалість використання становить до 30 років. Встановлена тривалість використання передбачає регулярне технічне обслуговування та догляд відповідно до вимог інструкції з використання.

18.5 Дочірні компанії STIHL

РОСІЙСЬКА ФЕДЕРАЦІЯ ООО «АНДРЕАС ШТИЛЬ МАРКЕТИНГ» вул. Тамбовська, буд. 12, літ. В, офіс 52 192007 Санкт-Петербург, Росія Гаряча лінія: [phone] E-mail: [e-mail]

ТОВ «Андреас Штіль» вул. Антонова 10, с. Чайки 08135 Київська обл., Україна Телефон: [phone] Факс: [phone] E-mail: [e-mail] www.stihl.ua Гаряча лінія: [phone]

Представництво ANDREAS STIHL AG & Co. KG вул. К. Цеткін, 51-11a 220004 Мінськ, Білорусь Гаряча лінія: [phone]

Представництво ANDREAS STIHL AG & Co. KG вул. Шагабутдінова, 125А, оф. 2 050026 Алмати, Казахстан Гаряча лінія: [phone]

18.7 Імпортери STIHL

ТОВ «Андреас Штіль» вул. Антонова 10, с. Чайки 08135 Київська обл., Україна

ідентифікатор 6320 Тип Електронно- комутований

потужність 900 Вт Клас захисту III Тип захисту IPX 1 Ріжучий пристрій Ножова

скошування 37 см Частота обертання ріжучого пристрою 3350 об/хв Привод ножової траверси постійний

затягування гвинта кріплення ножа 10 - 15 Н·м Висота скошування 30 - 70 мм Висота скошування (тільки для Великобританії)20-70мм Кошик для трави 40 л Діаметр переднього колеса 150 мм Діаметр заднього колеса 180 мм Емісія шуму: Відповідно до стандарту 2000/14/EC / S.I. 2001/1701: Гарантований рівень звукової потужності L WAd 90 дБ(A) Похибка K

1 дБ(A) Відповідно до стандарту EN 60335-2- 77: Рівень гучності на робочому місці L

2 дБ(A) RMA 339.0 Довжина 122 см Ширина 42 см Висота 107 см

акумулятора)14кг Вібрації, що передаються на руки: Параметри вібрації вказано відповідно до стандарту EN 12096:

Цей символ указує на кількість акумуляторних елементів і їх енергоємність відповідно до специфікації виробника. Дані про енергоємність під час використання приладу наведено нижче.

REACH – це постанова ЄС про реєстрацію, оцінювання та допускання хімічних речовин. Для отримання інформації про виконання постанови REACH (EG) № 1907/2006 перейдіть на веб-сторінку www.stihl.com/reach Несправність: не запускається електродвигун. Нижче наведено перелік можливих

– Рівень заряду акумулятора занизький: на акумуляторі 1 світлодіодний індикатор блимає

– Акумулятор надто холодний або надто теплий: на акумуляторі 1 світлодіодний індикатор світиться

– Несправність акумулятора: 4 світлодіодні індикатори акумулятора блимають червоним. – Косарка надто тепла: 3 світлодіодні індикатори акумулятора світяться

– Несправність косарки: 3 світлодіодні індикатори акумулятора блимають

– Не натиснуто кнопку ввімкнення. – Не встановлено аварійний вимикач. – Розірване електричне з’єднання між косаркою та акумулятором. – Електродвигун перевантажено через косіння зависокої або вогкої трави. – Волога у приладі та/або акумуляторі. – Забився корпус косарки. – Пошкоджений запобіжник в аварійному вимикачі. Нижче подано перелік заходів для усунення проблеми. – Зарядіть акумулятор. (Ö 8.4) – Дайте акумулятору нагрітися або

– Витягніть акумулятор і тоді встановіть його на місце. За потреби зверніться до сервісного центру (#). – Зачекайте, доки косарка охолоне. – Почистьте електричні контакти в каналі акумулятора (Ö 13.2); за потреби зверніться до сервісного центру (#). – Натисніть кнопку ввімкнення (Ö 12.2). – Установіть аварійний вимикач (Ö 9.2). – Вставте акумулятор належним чином (Ö 8.3); почистьте електричні контакти в каналі акумулятора (Ö 13.2). – Не запускайте електродвигун у високій траві, відрегулюйте висоту скошування (Ö 9.6). – Витягніть і просушіть акумулятор; прочистьте або просушіть гніздо для акумулятора (Ö 8.3). – Почистьте корпус косарки (Ö 13.2) Виміряне значення

Вимірювання відповідно до стандарту EN 20643, EN 60335-2-77 RMA 339.0 C Довжина 135 см Ширина 43 см Висота 110 см

акумулятора)16кг Вібрації, що передаються на руки: Параметри вібрації вказано відповідно до стандарту EN 12096: Виміряне значення

Вимірювання відповідно до стандарту EN 20643, EN 60335-2-77

акумулятора Літій-іонний Напруга 36 В Ємність в А-год. див. заводську

Вага у кг див. заводську

Припустимий температурний

від +10°C до +50°C RMA 339.0

несправностей # Якщо вам потрібна кваліфікована допомога, рекомендуємо звернутися до офіційного дилера

– Замініть аварійний вимикач (#). Несправність: електродвигун вимикається під час експлуатації. Нижче наведено перелік можливих

– Косарка надто тепла: 3 світлодіодні індикатори акумулятора світяться

– Несправність електрообладнання. – Неправильно встановлено аварійний

– Прилад перевантажено під час косіння зависокої або занадто вогкої

– Дефект косарки. Нижче подано перелік заходів для усунення проблеми. – Зачекайте, доки косарка охолоне. – Витягніть акумулятор і тоді встановіть його на місце. (Ö 8.3) – Установіть аварійний вимикач (Ö 9.2). – Відкоригуйте висоту скошування та швидкість руху відповідно до умов косіння (Ö 9.6). – Відремонтуйте косарку (#). Несправність Прилад сильно вібрує під час роботи. Можлива причина – Ослаб гвинт кріплення ножа. – Ніж не збалансований.

– Затягніть гвинт кріплення ножа (Ö 13.7) – Наточіть (збалансуйте) або замініть ніж (Ö 13.8) Несправність Неохайний зріз, газон після скошування

Можлива причина – Ніж газонокосарки тупий або

– Швидкість руху завелика для встановленої висоту скошування.

– Наточіть або замініть ніж газонокосарки (Ö 13.8) – Зменште швидкість руху та/або відрегулюйте висоту скошування (Ö 9.6) Несправність: електродвигун важко запускається, або його потужність через деякий час зменшується. Нижче наведено перелік можливих

– Акумулятор розрядився. – Трава зависока або надто мокра для

– Забився корпус косарки. – Зносився або затупився ніж косарки. Нижче подано перелік заходів для усунення проблеми. – Зарядіть акумулятор. (Ö 8.4) – Відкоригуйте висоту скошування та швидкість руху відповідно до умов косіння (Ö 9.6). – Почистьте корпус косарки (Ö 13.2) – Наточіть або замініть ніж косарки (Ö 13.8) Несправність: прилад не вмикається в режимі Eco Можливі причини – Забився корпус косарки. – Ніж косарки зносився, затупився або пошкодився.

– Почистьте корпус косарки. (Ö 13.2) – Наточіть або замініть ніж косарки. (Ö 13.7) Несправність Забився викидний отвір. Можлива причина – Зносився ніж газонокосарки. – Трава зависока або надто мокра для

– Замініть ніж (Ö 13.8) – Відкоригуйте висоту скошування та швидкість руху відповідно до умов косіння (Ö 9.6) Несправність: тривалість експлуатації закоротка. Нижче наведено перелік можливих

– Акумулятор зарядився не повністю. – Трава зависока або надто мокра для

– Забився корпус косарки. – Зносився або затупився ніж косарки. – Ресурс акумулятора повністю вичерпався. Нижче подано перелік заходів для усунення проблеми. – Зарядіть акумулятор. (Ö 8.4) – Відкоригуйте висоту скошування та швидкість руху відповідно до умов косіння (Ö 9.6). – Почистьте корпус косарки (Ö 13.2) – Наточіть або замініть ніж косарки (Ö 13.8) – Установіть акумулятор (#)649 BGUK RU 0478 131 9927 E - UK

Несправність Акумулятор застряє під час установлення у відділення для акумулятора. Можливі причини – Напрямні або електричні контакти у відділенні для акумулятора забруднено.

– Почистьте напрямні або електричні контакти у відділенні для акумулятора. (Ö 13.2) Несправність Акумулятор не заряджається, хоча світлодіодний індикатор на зарядному пристрої світиться зеленим. Можливі причини – Акумулятор надто холодний або надто теплий (на акумуляторі світлодіодний індикатор світиться

– Дайте акумулятору нагрітися або охолонути (Ö 8.4). Використовуйте зарядний пристрій тільки в закритих сухих приміщеннях, де температура становить від +5 °C до +40 °C. Несправність: після підключення зарядного пристрою до акумулятора процес заряджання не починається автоматично. Нижче наведено перелік можливих

– Акумулятор надто холодний або надто теплий: на акумуляторі 1 світлодіодний індикатор світиться

– Немає електричного контакту між зарядним пристроєм і акумулятором. – Зарядний пристрій погано підключено до електромережі. Нижче подано перелік заходів для усунення проблеми. – Установіть акумулятор у зарядний пристрій. Процес заряджання розпочнеться автоматично, як тільки буде досягнуто допустимого температурного діапазону. – Витягніть акумулятор і тоді встановіть його на місце. (Ö 8.3) – Підключіть зарядний пристрій до електромережі (Ö 8.2) – Перевірте електромережу. – Перевірте зарядний пристрій, за потреби замініть (#) Несправність Акумулятор не заряджається, світлодіодні індикатори не світяться. Можливі причини – Немає електричного контакту між зарядним пристроєм і акумулятором. – Зарядний пристрій погано підключено до електромережі.

– Витягніть акумулятор із гнізда для акумулятора та знову вставте. (Ö 8.3) – Підключіть зарядний пристрій до електромережі. (Ö 8.2) – Перевірте електромережу. – Перевірте зарядний пристрій, за потреби замініть. (#) Несправність Світлодіодний індикатор на зарядному пристрої блимає червоним. Можливі причини – Немає електричного контакту між зарядним пристроєм і акумулятором. – Пошкоджений акумулятор (4 світлодіодні індикатори на акумуляторі блимають червоним протягом приблизно 5 секунд). – Зарядний пристрій пошкоджено.

– Витягніть акумулятор із гнізда для акумулятора та знову вставте. (Ö 8.3) – Перевірте акумулятор, за потреби замініть. (#) – Перевірте зарядний пристрій, за потреби замініть. (#)0478 131 9927 E - UK

21.1 Підтвердження передачі

21.2 Підтвердження про

надання технічного обслуговування Під час технічного обслуговування надайте цей посібник з експлуатації офіційному дилеру STIHL. На заздалегідь надрукованих полях він зробить запис про проведення технічного обслуговування.

обслуговування Дата проведення обслуговування Дата проведення наступного обслуговування
