РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RMA 339 C STIHL

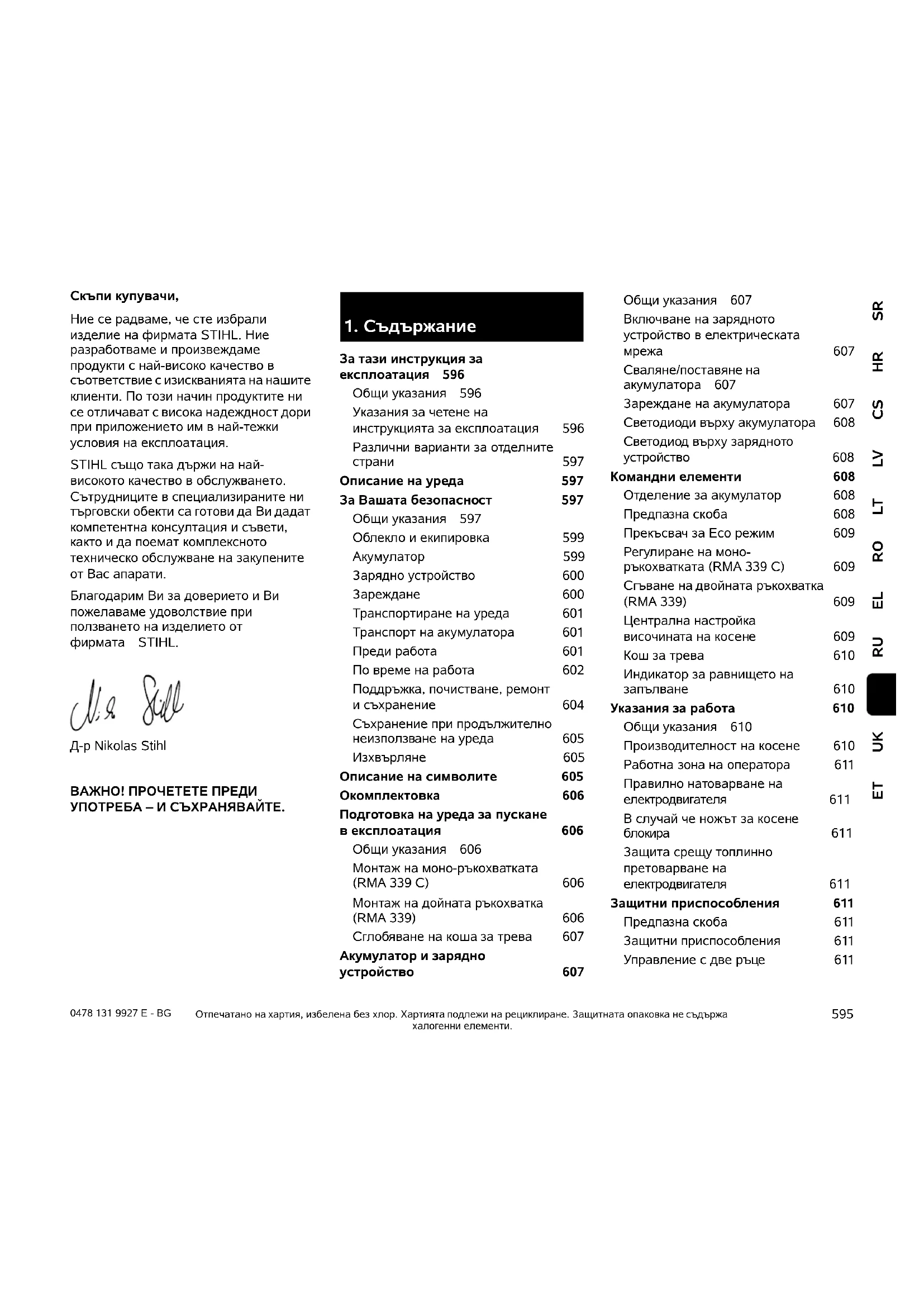

Скъпи купувачи, Ние се радваме, че сте избрали изделие на фирмата STIHL. Ние разработваме и произвеждаме продукти с най-високо качество в съответствие с изискванията на нашите клиенти. По този начин продуктите ни се отличават с висока надеждност дори при приложението им в най-тежки условия на експлоатация. STIHL също така държи на най- високото качество в обслужването. Сътрудниците в специализираните ни търговски обекти са готови да Ви дадат компетентна консултация и съвети, както и да поемат комплексното техническо обслужване на закупените от Вас апарати. Благодарим Ви за доверието и Ви пожелаваме удоволствие при ползването на изделието от фирмата STIHL. Д-р Nikolas Stihl ВАЖНО! ПРОЧЕТЕТЕ ПРЕДИ УПОТРЕБА – И СЪХРАНЯВАЙТЕ. Отпечатано на хартия, избелена без хлор. Хартията подлежи на рециклиране. Защитната опаковка не съдържа халогенни елементи.

За тази инструкция за експлоатация 596 Общи указания 596 Указания за четене на инструкцията за експлоатация 596 Различни варианти за отделните страни 597 Описание на уреда 597 За Вашата безопасност 597 Общи указания 597 Облекло и екипировка 599 Акумулатор 599 Зарядно устройство 600 Зареждане 600 Транспортиране на уреда 601 Транспорт на акумулатора 601 Преди работа 601 По време на работа 602 Поддръжка, почистване, ремонт и съхранение 604 Съхранение при продължително неизползване на уреда 605 Изхвърляне 605 Описание на символите 605 Окомплектовка 606 Подготовка на уреда за пускане в експлоатация 606 Общи указания 606 Монтаж на моно-ръкохватката (RMA 339 C) 606 Монтаж на дойната ръкохватка (RMA 339) 606 Сглобяване на коша за трева 607 Акумулатор и зарядно устройство 607 Общи указания 607 Включване на зарядното устройство в електрическата мрежа 607 Сваляне/поставяне на акумулатора 607 Зареждане на акумулатора 607 Светодиоди върху акумулатора 608 Светодиод върху зарядното устройство 608 Командни елементи 608 Отделение за акумулатор 608 Предпазна скоба 608 Прекъсвач за Eco режим 609 Регулиране на моно- ръкохватката (RMA 339 C) 609 Сгъване на двойната ръкохватка (RMA 339) 609 Централна настройка височината на косене 609 Кош за трева 610 Индикатор за равнището на запълване 610 Указания за работа 610 Общи указания 610 Производителност на косене 610 Работна зона на оператора 611 Правилно натоварване на електродвигателя 611 В случай че ножът за косене блокира 611 Защита срещу топлинно претоварване на електродвигателя 611 Защитни приспособления 611 Предпазна скоба 611 Защитни приспособления 611 Управление с две ръце 6110478 131 9927 E - BG

Тази инструкция за експлоатация е оригинална инструкция за експлоатация от производителя по смисъла на Директива 2006/42/EC на Европейския парламент и на Съвета. STIHL работи непрекъснато за усъвършенстване на асортимента си; затова си запазваме правото на промени във формата, техниката и оборудването. Ето защо данните и илюстрациите в настоящата инструкция не могат да бъдат основание за предявяване на каквито и да е претенции. В тази инструкция за експлоатация може да има описани модели, които не са налични във всяка страна. Тази инструкция за експлоатация е защитена от авторското право. Всички права са запазени, по-специално правото на размножаване, превод и обработка с електронни системи.

2.2 Указания за четене на

инструкцията за експлоатация Фигурите и текстовете описват определени стъпки на действие. Всички поставени върху уреда пиктограми са пояснени в тази инструкция за експлоатация. Посока на погледа: Посока на погледа при употреба на „наляво“ и „надясно“ в инструкцията за експлоатация: Потребителят е застанал зад уреда и гледа напред по посока на движението. Препратка към глава: Препратките към глави и раздели за допълнителни обяснения се отбелязват със стрелка. Следният пример показва препратка към глава: (Ö 7.2) Обозначаване на пасажи от текста: Описаните указания могат да бъдат обозначени по различен начин. Работни стъпки, които изискват действие от страна на потребителя: ●Развийте болта (1) с отвертка, задействайте лоста (2)... Общи изброявания: – Използване на продукта при спортни или състезателни мероприятия Teкстове с допълнително значение: Тези пасажи са обозначени с един от описаните по-долу символи, за да бъдат по-добре откроени в инструкцията за експлоатация. Инерционна спирачка на електродвигателя 611 Пускане на уреда в експлоатация 612 Подготвителни дейности 612 Включване на косачката 612 Изключване на косачката 612 Изпразване на коша за трева 612 Поддръжка 612 Общи указания 612 Почистване на уреда 612 Електродвигател и колела 613 Акумулатор 613 Зарядно устройство 613 Проверка на износването на ножовете 613 Демонтаж и монтаж на ножа за косене 614 Наточване на ножа за косене 614 Съхранение на уреда (през зимата)614 Транспортиране 615 Носене и закрепване на косачката 615 Транспортиране на акумулатора 615 Минимизиране на износването и предотвратяване на повреди 615 Опазване на околната среда 616 Обичайни резервни части 617 Декларация за съответствие 617 EC декларация за съответствие Косачка STIHL RMA 339.0, RMA 339.0 C 617 Технически данни 617 Акумулатор STIHL AK 618 REACH 618 Откриване на повреди 618 Сервизен план 621 Потвърждение за предаване 621 Потвърждение за извършена сервизна поддръжка 621

2. За тази инструкция за

Опасност от злополука и тежко нараняване на хора. Извършването на определени действия е необходимо или трябва да се избягва определено

Предупреждение! Опасност от нараняване на хора. Извършването на определени действия предпазва от възможни или вероятни наранявания.597 RUBG 0478 131 9927 E - BG

UKET EL RO SRHRCSLVLT

Teкстове, отнасящи се към фигури: Фигурите, на които е показан начинът на употреба на уреда, се намират в началото на инструкцията за експлоатация. Този символ показва връзката между фигурите в началото и съответния текст в инструкцията за експлоатация.

2.3 Различни варианти за отделните

В зависимост от страната, в която ще се използва уредът, STIHL доставя зарядните устройства с различни щепсели и превключватели. На фигурите са показани зарядни устройства с еврощепсели; включването в мрежата на уреди с друг стандарт щепсели се извършва по същия начин.

Преди първото пускане на уреда в действие трябва да прочетете внимателно цялата инструкция за експлоатация. Съхранявайте старателно инструкцията за експлоатация, за да я ползвате и в бъдеще. Тези предпазни мерки (списъкът не е пълен) са задължителни за Вашата безопасност. Винаги използвайте уреда разумно и отговорно и не забравяйте, че потребителят носи отговорност при злополука с трети лица или материални щети по тяхната собственост. Запознайте се с елементите за управление и с употребата на уреда. Уредът да се използва само от лица, които са прочели инструкцията за експлоатация и са запознати с начина на работа с него. Преди първото пускане на уреда в експлоатация всеки потребител трябва да се постарае да получи компетентна и практическа подготовка за работа с него. Той трябва да получи указания от продавача или от друго квалифицирано лице за безопасната употреба на уреда. Целта на тези указания е преди всичко да накарат потребителя да осъзнае, че са необходими изключително внимание и концентрация от негова страна, докато работи с уреда.

Леки наранявания или материални щети могат да бъдат предотвратени с извършване на определени действия.

Информация за по-добро използване на уреда и за избягване на евентуалното му неправилно обслужване.

1 Горна част на ръкохватката 2 Долна част на ръкохватката (RMA 339) 3 Конзола (RMA 339 C) 4 Корпус 5 Капак на двигателя 6 Задно колело 7 Предно колело 8 Кош за трева 9 Горна ръкохватка за носене 10 Долна ръкохватка за носене 11 Дефлектор 12 Въртящ се лост (RMA 339) 13 Фиксаторен лост на ръкохватката (RMA 339 C) 14 Индикатор за равнището на запълване (кош за трева) 15 Лост за спиране на двигателя 16 Лост за регулиране на височината 17 Пусков бутон 18 Табелка за мощността с машинен

Дори когато обслужвате този уред според указанията, винаги съществува остатъчен риск. Уредът, включително всички приспособления за допълнително монтиране, могат да се предоставят или отдават под наем само на лица, принципно запознати с този модел и работата с него. Инструкцията за експлоатация е част от уреда и винаги трябва да бъде предавана заедно с

Уверете се, че потребителят има физическа, сетивна и психическа способност да обслужва уреда и да работи с него. Ако потребителят има ограничена физическа, сетивна или психическа възможност за това, той трябва да работи с него под надзора и според указанията на отговорно лице. Уверете се, че потребителят е пълнолетен или е бил обучен за съответната професия според националните разпоредби и под съответния надзор. Използвайте уреда само когато сте отпочинали и в добро физическо и психическо състояние. Ако имате здравословни проблеми, трябва да се консултирате с Вашия лекар дали можете да работите с уреда. Не работете с уреда след употреба на алкохол, наркотици или забавящи способността за реагиране лекарства. Уредът е предвиден за лично ползване. Внимание – опасност от злополука! Уредът е предназначен само за косене на трева. Използването на уреда за други цели не е позволено, тъй като може да бъде опасно или да го повреди. Поради опасност от телесни повреди за потребителя, не се разрешава използването на уреда за следните дейности (списъкът не е пълен): – подрязване на шубраци, жив плет и

– рязане на пълзящи растения; – поддържане на трева в покривни градини и балконски саксии; – раздробяване и надробяване на отрязани клони от дървета и жив

– почистване на алеи (изсмукване, издухване); – изравняване на почвени неравности, напр. къртичини; – транспортиране на окосена маса, освен в предвидения за тази цел кош

От съображения за сигурност се забранява извършване на каквато и да било промяна по уреда с изключение на квалифицирания допълнителен монтаж на одобрени от STIHL принадлежности, освен това такава промяна би довела и до отмяна на гаранцията. Информация за одобрените принадлежности можете да получите от вашия специализиран търговец на STIHL. Изрично се забранява всякаква манипулация по уреда, която повишава мощността или честотата на въртене на двигателя с вътрешно горене, съотв. на електродвигателя. Не извършвайте промени по уреда, които водят до повишаване на шумовите емисии. С уреда не бива да се транспортират хора, особено деца, животни или

При използване на уреда в обществени обекти, паркове, на спортни площадки, по улици и в селскостопански и горски предприятия се изисква повишено

Пускайте уреда само когато се намира на равна повърхност и не може да се плъзне сам. Внимание! Опасност за здравето поради вибрации! Прекомерното излагане на вибрации може да увреди кръвообращението или нервите на горните крайници, особено при хора с проблеми в кръвообращението. Обърнете се към лекар при появата на симптоми, които биха могли да са резултат от излагане на вибрации. Такива симптоми, които се появяват основно по пръстите, ръцете или китките, са напр. (списъкът не е пълен): – липса на чувствителност,

– мускулна слабост, – дисхромия на кожата, – неприятен сърбеж. Дръжте по време на работа ръкохватката здраво, но не напрегнато, с две ръце на предвидените за целта

Времето за работа да се планира така, че да се избягват по-високите натоварвания за по-продължителен период от време. Опасност за живота поради задушаване! Съществува опасност за децата, които си играят с опаковките. Задължително дръжте опаковките извън обсега на деца.599 RUBG 0478 131 9927 E - BG

По време на работа винаги носете затворени обувки с грайферни подметки. Никога не работете боси или с леки обувки, например сандали. При дейности по поддръжка и почистване, както и при транспортиране, винаги носете плътни предпазни ръкавици и прибирайте добре дългата коса (кърпа за глава, шапка и др.). При заточване на ножа за косене трябва да се носят подходящи предпазни очила. Носете дълги панталони и тясно прилепнало облекло, когато работите с уреда. Никога не носете свободно облекло, бижута, вратовръзки и шалове, които могат да се закачат за подвижните части (команден лост).

Децата може да не разпознаят и преценят опасностите от акумулатора. Децата могат да получат тежки наранявания. ●Пазете децата надалеч. ●Съхранявайте акумулатора на място, недостъпно за деца. Акумулаторът не е защитен от всякакви влияния на околната среда. Ако акумулаторът е изложен на определени влияния на околната среда, акумулаторът може да се запали или да експлодира. Хората могат да се наранят и могат да възникнат материални щети. ● Пазете акумулатора от топлина и огън. ●Не хвърляйте акумулатора

●Спазвайте допустимия температурен диапазон на акумулатора. (Ö 19.1) ●Дръжте далеч акумулатора от метални предмети. ● Пазете акумулатора от дъжд и влага и не го потапяйте в течности. ●Не излагайте акумулатора на високо налягане. ●Не излагайте акумулатора на въздействието на микровълни. ● Пазете акумулатора от химикали и

●Не изпускайте акумулатора. ●Съхранявайте акумулатора чист и

●Съхранявайте акумулатора в затворено помещение. ●Съхранявайте акумулатора отделно от косачката и от зарядното устройство. ●Съхранявайте акумулатора в електронепроводима опаковка. ●Съхранявайте акумулатора в допустимия температурен диапазон. (Ö 19.1) Акумулаторът е в състояние за безопасна експлоатация, ако следните условия са изпълнени: – Акумулаторът не е повреден. – Акумулаторът е чист и сух. – Акумулаторът функционира и не е

В състояние, което не е подходящо за безопасна експлоатация, акумулаторът вече не може да функционира безопасно. Хората могат да получат тежки наранявания. ●Не работете с повреден или дефектен акумулатор. ●Не зареждайте повреден или дефектен акумулатор. ●Ако акумулаторът е замърсен или мокър: почистете и оставете акумулатора да изсъхне. ●Не променяйте акумулатора. ●Не пъхайте предмети в отворите на акумулатора. ●Не свързвайте и не закъсявайте електрическите контакти на акумулатора с метални предмети. ●Не отваряйте акумулатора. От повредения акумулатор може да излезе течност. Ако течността влезе в контакт с кожата или очите, кожата или очите могат да се раздразнят. ●Избягвайте контакт с течността. ●Ако има контакт с кожата: измийте засегнатите места по кожата обилно с вода и сапун. ●Ако има контакт с очите: промийте очите най-малко за 15 минути обилно с вода и потърсете лекар.0478 131 9927 E - BG

Повреден или дефектен акумулатор може да мирише, дими или гори необичайно. Това може да доведе до тежки наранявания или смърт за хората и може да възникнат материални щети. ●Ако акумулаторът мирише или дими необичайно: не използвайте акумулатора и го дръжте далеч от запалими вещества. ●Ако акумулаторът гори: угасете акумулатора с пожарогасител или

Децата може да не разпознаят и преценят опасностите от зарядното устройство и електрическия ток. Децата могат да получат тежки наранявания. ●Пазете децата надалеч. ●Съхранявайте зарядното устройство на място, недостъпно за деца. Зарядното устройство не е защитено от всякакви влияния на околната среда. Ако зарядното устройство е изложено на определени влияния на околната среда, зарядното устройство може да се запали или да експлодира. Хората могат да се наранят и могат да възникнат материални щети. ●Не използвайте зарядното устройство в лесно запалима и в експлозивна среда. ●Не използвайте зарядното устройство върху лесно запалима

●Спазвайте допустимия температурен диапазон на зарядното устройство. ● Използвайте зарядното устройство в затворено и сухо помещение. ●Съхранявайте зарядното устройство отделно от косачката и от акумулатора. ●Преди съхраняване оставете зарядното устройство да се охлади. ●Съхранявайте зарядното устройство чисто и сухо. ●Съхранявайте зарядното устройство в затворено помещение. Зарядното устройство е в състояние за безопасна експлоатация, ако следните условия са изпълнени: – Зарядното устройство няма повреди. – Зарядното устройство е чисто и сухо. – Зарядното устройство функционира и не е променено. В състояние, което не е подходящо за безопасна експлоатация, компонентите не могат да функционират правилно и съоръженията за безопасност не работят. Хората могат да получат тежки наранявания. ●Не използвайте повредено или дефектно зарядно устройство. Изхвърлете зарядното устройство. ●Ако зарядното устройство е замърсено или мокро: почистете и подсушете зарядното устройство. ●Не променяйте зарядното устройство. ●Не пъхайте предмети в отворите на зарядното устройство. ●Не свързвайте и не закъсявайте електрическите контакти на зарядното устройство с метални

●Не отваряйте зарядното устройство. Захранващият кабел не е предназначен за носене или закачване на зарядното устройство. Захранващият кабел и зарядното устройство могат да се

●Хващайте и дръжте зарядното устройство за корпуса. Вградена ръкохватка за лесно повдигане на зарядното устройство е поставена върху последното. ● Закачайте зарядното устройство за държача за стена.

Контактът с електропроводящи части може да бъде причинен от следните: – Захранващият кабел е повреден. – Щепселът е повреден. – Контактът не е правилно инсталиран. Контактът с електропроводящи части може да доведе до електрически удар. Потребителят е застрашен от тежко нараняване или смърт. ●Уверете се, че захранващият кабел и щепселът не са повредени. ●Пъхнете щепсела в правилно инсталиран контакт. По време на зареждането погрешното мрежово напрежение или погрешната мрежова честота може да доведе до пренапрежение в зарядното устройство. Зарядното устройство може да се повреди.601 RUBG 0478 131 9927 E - BG

UKET EL RO SRHRCSLVLT

●Уверете се, че мрежовото напрежение и мрежовата честота на електрическата мрежа съответстват с данните върху типовата табелка на зарядното устройство. По време на зареждане повреденото или дефектно зарядно устройство може да мирише или пуши необичайно. Хората могат да се наранят или могат да възникнат материални щети. ●Изтеглете щепсела от контакта. Зарядното устройство може да прегрее при недостатъчно отвеждане на топлината и да предизвика пожар. Това може да доведе до тежки наранявания или смърт за хората и може да възникнат материални щети. ●Не покривайте зарядното устройство. ● Закачайте зарядното устройство за държача за стена. Ако няколко зарядни устройства са свързани към един контакт, по време на зареждането електрическите проводници могат да се претоварят. Електрическите проводници може да се загреят и да предизвикат пожар. Това може да доведе до тежки наранявания или смърт за хората и може да възникнат материални щети. ● Свързвайте само по едно зарядно устройство към даден контакт. ●Не свързвайте зарядното устройство към разклонители.

4.6 Транспортиране на уреда

Работете само с ръкавици, за да избегнете наранявания от части на уреда, които са горещи или с остри

Преди да транспортирате уреда, го изключете, изчакайте ножа да спре напълно и извадете предпазната скоба. Транспортирайте уреда само с изстинал електродвигател. Вземете под внимание теглото на уреда и при нужда използвайте подходящи помощни съоръжения за товарене (товарни рампи, подемни механизми). Застопорете уреда и транспортираните заедно с него компоненти (напр. кош за трева) върху товарната платформа с подходящи по размер средства за закрепване (ремъци, въжета и др.). Избягвайте контакт с ножа за косене при вдигане и носене на уреда. Прочетете и спазвайте указанията в глава „Транспортиране“. Там е описано как да вдигате и закрепвате уреда. (Ö 14.) При транспортиране на уреда спазвайте местните законови разпоредби и по-специално отнасящите се до безопасността при товарене и транспорт на изделия върху товарни платформи.

4.7 Транспорт на акумулатора

Акумулаторът не е защитен от всякакви влияния на околната среда. Ако акумулаторът е изложен на определени влияния на околната среда, акумулаторът може да се повреди и могат да се получат материални щети. ●Не транспортирайте повреден акумулатор. ● Транспортирайте акумулатора в уреда, в електронепроводима опаковка или в електронепроводим транспортен контейнер. По време на транспорт извън уреда акумулаторът може да се преобърне или да се премести. Хората могат да се наранят и могат да възникнат материални щети. ●Опаковайте акумулатора в опаковката или в транспортния контейнер така, че да не може да се

●Обезопасете опаковката или транспортния контейнер така, че опаковката или транспортният контейнер да не може да се движи. Не оставяйте акумулатора в автомобила и никога не го излагайте на пряка слънчева светлина. При транспортиране на литиево- йонните акумулаторни батерии трябва да се внимава много. Уверете се, че акумулаторите се транспортират защитени от късо съединение. За тази цел запазете оригиналната картонена опаковка на акумулаторите на STIHL и транспортирайте акумулаторите или в нея, в случай че не е повредена, или поставени в косачката.

Уверете се, че с уреда работят само лица, които са запознати с инструкцията за експлоатация.0478 131 9927 E - BG

Спазвайте позволените часове, определени в местните разпоредби, за работа с градински уреди, оборудвани с електродвигател. Проверете внимателно терена, върху който ще използвате уреда, и отстранете всички камъни, пръчки, телове, кости и други чужди тела, които могат да бъдат изхвърлени от него. Препятствията (напр. пънове, корени) лесно могат да останат незабелязани във висока трева. За тази цел, преди да започнете работа с уреда, обозначете всички скрити в тревата чужди тела (препятствия), които не могат да бъдат отстранени. Преди първото използване на уреда трябва да отстраните опаковките и средствата за защита при транспортиране. Преди употреба на уреда всички неизправни, износени и повредени части трябва да се заменят. Станалите нечетливи или повредени предупредителни стикери по уреда трябва да се подменят. Вашият специализиран търговец на STIHL поддържа наличност от резервни стикери и всички други резервни части. Уредът може да се използва само в състояние на безопасна експлоатация. Преди всяко пускане на уреда в експлоатация проверете – дали уредът е монтиран в съответствие с указанията. – дали режещият инструмент и целият режещ блок (нож за косене, елементи за закрепване, корпус на косачния механизъм) са в изправно състояние. Обърнете внимание най- вече дали са добре закрепени и дали не са повредени (резки или пукнатини) или износени. – дали защитните приспособления (напр. дефлектор, корпус, лост за управление, лост за спиране на двигателя) са в изправно състояние и функционират правилно. – дали по коша за трева няма повреди и дали е монтиран добре; ако кошът за трева е повреден, не бива да се

– дали инерционната спирачка на електродвигателя функционира. При нужда извършете сами всички необходими дейности или се обърнете към специализиран търговец. STIHL препоръчва своите специализирани

Никога не включвайте електродвигателя, ако не сте монтирали ножа съгласно указанията. Опасност от прегряване на електродвигателя! Спазвайте указанията в глави „Акумулатор“ (Ö 4.3) и „Зарядно устройство“ (Ö 4.4).

4.9 По време на работа

Никога не работете с уреда, ако в района, където ще работите с него, има хора, особено деца, или животни. Не работете при температури на околната среда под +5 °C. Работете само на дневна светлина или при добро изкуствено осветление. Не работете с уреда при дъжд, буря и особено когато има опасност от удар на

Внимание – опасност от нараняване! Никога не поставяйте ръцете или краката си до или под въртящите се части. Никога не докосвайте въртящия се нож. Винаги стойте на разстояние от отвора за изхвърляне. Винаги спазвайте определената от ръкохватката безопасна дистанция. Ръкохватката трябва да е монтирана правилно и да не бъде променяна. Никога не пускайте уреда в експлоатация със сгъната ръкохватка. Монтираните на уреда прекъсвачи и защитни приспособления не бива да бъдат отстранявани или припокривани. Никога не фиксирайте лоста за спиране на двигателя към ръкохватката (напр. чрез привързване). Никога не окачвайте предмети по ръкохватката (напр. работно облекло). Ако теренът е влажен, опасността от злополука се увеличава поради намалена стабилност на оператора. Работете много внимателно, за да избегнете подхлъзване. По възможност избягвайте използване на уреда върху влажни терени. Не оставяйте уреда на открито под

Винаги дръжте затворено отделението за акумулатора по време на работа.603 RUBG 0478 131 9927 E - BG

UKET EL RO SRHRCSLVLT

Включване на уреда: Включете уреда внимателно в съответствие с инструкциите в глава „Пускане на уреда в експлоатация“. (Ö 12.) Осигурявайте достатъчно разстояние между краката си и режещия инструмент. При включване уредът трябва да стои на равна повърхност. Уредът не бива да се накланя преди или по време на включване. Не включвайте електродвигателя, ако каналът за изхвърляне не е покрит с дефлектора или с коша за трева. Избягвайте честото включване на уреда в рамките на кратък интервал от време, не си „играйте“ с пусковия бутон. Опасност от прегряване на електродвигателя! Работа по склонове: Работете винаги напречно, а не надлъжно на склона. Ако при косене надлъжно на склона операторът загуби контрол, може да бъде прегазен от косящия уред. Бъдете особено внимателни, когато променяте посоката на движение по

Винаги осигурявайте добра стабилност на уреда при работа по склонове и избягвайте да работите по прекалено стръмни склонове. От съображения за сигурност уредът не бива да се използва по склонове с наклон над 25° (46,6%). Опасност от нараняване! 25° наклон на склона отговарят на вертикално нарастване от 46,6 см на 100 см хоризонтална дължина. По време на работа: Внимание – опасност от нараняване! Никога не поставяйте ръцете или краката си до или под въртящи се части. Никога не пипайте въртящия се нож. Винаги стойте на разстояние от отвора за изхвърляне. Винаги спазвайте определената от лоста за управление безопасна

Не се опитвайте да проверявате ножа, докато уредът работи. Никога не отваряйте дефлектора и/или не сваляйте коша за трева, докато ножът за косене работи. Въртящият се нож може да причини нараняване. Винаги управлявайте уреда с пешеходна скорост и в никакъв случай не тичайте, докато работите с него. Управлението на уреда с по-голяма скорост увеличава опасността от нараняване в резултат на препъване, подхлъзване и т.н. Бъдете особено предпазливи, когато завивате с уреда или го придърпвате към себе си. Опасност от препъване! Скритите в тревните площи обекти (дъждовални инсталации, колове, водни клапани, фундаменти, електрически проводници и т.н.) задължително трябва да се заобикалят. Никога не преминавайте с уреда през такива чужди обекти. В случай че режещият инструмент или уредът срещнат някакво препятствие или чуждо тяло, изключете електродвигателя, извадете предпазната скоба и извършете компетентна проверка. Внимавайте за движението по инерция на режещия инструмент, което продължава още няколко секунди, преди инструментът да спре напълно. Изключете електродвигателя: – когато при транспортиране съществува опасност от обръщане на уреда върху площи, различни от

– когато придвижвате уреда към и обратно от площта за косене; – преди да свалите коша за трева; – преди да настроите височината на

Изключете електродвигателя, извадете предпазната скоба и се уверете, че режещият инструмент е спрял да се движи напълно, – преди да свалите акумулатора; – преди да оставите уреда без надзор; – преди да транспортирате, повдигате или пренасяте уреда; – преди да разблокирате или отпушите канала за изхвърляне;0478 131 9927 E - BG

– преди да проверите, почистите или извършите други дейности по уреда (напр. сгъване или регулиране на ръкохватката); – ако режещият инструмент е срещнал чуждо тяло. Режещият инструмент трябва да се провери за възможни повреди. Уредът не бива да се пуска в експлоатация с повреден или огънат ножов вал или вал на двигателя. Опасност от нараняване поради неизправни части! – ако уредът започне да вибрира необичайно силно. В такъв случай трябва да проверите целия уред, особено режещия инструмент, за евентуални повреди и хлабави части. Повредените части трябва да се сменят, а хлабавите части да се закрепят/затегнат, преди да продължите работа.

4.10 Поддръжка, почистване, ремонт

и съхранение Преди всички работи по уреда, преди настройка или почистване ● Изключете електродвигателя, ●изтеглете предпазната

●при нужда свалете акумулатора. Оставете уреда напълно да изстине, преди да го приберете за съхранение в затворено помещение и преди да извършите дейности по поддръжката и почистването му. Почистване: След употреба целият уред трябва старателно да се почисти. (Ö 13.2) С помощта на дървена пръчка отстранете заседналите остатъци от трева. Почистете долната страна на косачката с четка и вода. Никога не ползвайте паро- или водоструйка и не почиствайте уреда под течаща вода (напр. с градински

Не използвайте агресивни почистващи препарати. Те могат да повредят пластмасовите и металните части, което да влоши безопасната работа на вашия уред на STIHL. За да избегнете прегряване, респ. опасност от пожар, зоните около отворите за въздух от горната страна на уреда (между капака на електродвигателя и корпуса) и от долната страна на уреда (в канала за изхвърляне) трябва да се пазят от замърсявания (напр. трева, слама, мъх, листа или изтичаща грес). Дейности по поддръжката: Разрешено е извършване само на описаните в тази инструкция за експлоатация дейности по поддръжката – всички останали работи трябва да се изпълняват от специализиран

В случай че се нуждаете от информация или помощни средства, винаги се обръщайте към специализиран търговец. STIHL препоръчва дейностите по поддръжка и ремонт да се извършват само от специализиран търговец на STIHL. Специализираните търговци на STIHL редовно преминават обучение и им се предоставя техническа информация. Използвайте само разрешени от STIHL инструменти, принадлежности и уреди за допълнително прикачване или технически еквивалентни части, в противен случай може да възникне опасност от злополука, която да доведе до физическо нараняване на хора или повреда на уреда. Ако имате въпроси, се обърнете към специализиран

Оригиналните инструменти, принадлежности и резервни части на STIHL по своите качества са оптимално съгласувани с уреда и изискванията на потребителя. Оригиналните резервни части на STIHL се познават по каталожния номер на STIHL, по надписа STIHL и евентуално по знака на резервната част на STIHL. Върху малките части може да има само знак. Винаги поддържайте предупредителните и указателните стикери чисти и четливи. Повредени или изгубени стикери трябва да се заменят с нови оригинални стикери от вашия специализиран търговец на STIHL. Ако даден детайл се замени с нов, погрижете се новият детайл да получи същия стикер. Проверявайте редовно ножа за косене за стабилност, повреди и износване. Опасност от нараняване! Силното вибриране по принцип е индикация за повреда. Уредът не бива да се пуска в експлоатация с повреден или извит ножов вал или с повреден или извит нож за косене. Ако нямате необходимите познания, се обърнете към специалист (STIHL препоръчва своите специализираните търговци), който да извърши необходимите ремонти.605 RUBG 0478 131 9927 E - BG

UKET EL RO SRHRCSLVLT

При работа по режещия блок носете винаги дебели предпазни ръкавици и бъдете изключително предпазливи. Внимавайте всички гайки, палци и болтове, особено болтът на ножа, да са добре затегнати, така че уредът да се намира в безопасно работно

Проверявайте редовно целия уред и коша за трева, особено преди да ги приберете за съхранение (напр. през зимата) за износване или повреди. От съображения за сигурност подменяйте веднага износените или повредени части, за да бъде уредът винаги в безопасно работно състояние. В случай че за извършване на дейности по поддръжката са били отстранени компоненти или защитни приспособления, те трябва да се поставят отново след това съгласно указанията.

4.11 Съхранение при продължително

неизползване на уреда Съхранявайте изстиналия уред, акумулатора и предпазната скоба отделно едни от други в безопасно, сухо и затворено помещение, недостъпно за деца. Уверете се, че уредът е защитен срещу неразрешена употреба (напр. от деца). Почистете уреда основно, преди да го приберете за съхранение (напр. през

Съхранявайте уреда в състояние за безопасна експлоатация. Съхранявайте уреда на равна повърхност така, че да не може неволно да се плъзне.

Уверете се, че излезлият от употреба уред (косачка, акумулатор, зарядно устройство, принадлежности) ще бъде предаден за изхвърляне в съответствие с приложимите изисквания. Преди да бъде изхвърлена косачката, тя трябва да бъде приведена в състояние, в което е негодна за употреба. За предотвратяване на злополуки отстранете предпазната скоба и електрическия кабел на прекъсвача към електродвигателя. Опасност от нараняване с режещия инструмент! Никога не оставяйте без надзор уред, който е излязъл от употреба. Уверете се, че уредът и режещият инструмент се съхраняват на място, недостъпно за

Акумулаторите трябва да се изхвърлят отделно от уреда. Преди изхвърляне се уверете, че акумулаторът е разреден (напр. като оставите електродвигателя да работи) и след това изхвърлете в съответствие с изискванията за безопасност и опазване на околната

Прочетете инструкцията за експлоатация, преди да използвате уреда. Опасност от нараняване! Не допускайте странични лица в опасната зона.

остри ножове за косене! Ножовете за косене продължават да се въртят и след изключване на електродвигателя. Преди да извършвате дейности по поддръжката, отстранете блокиращото приспособление (предпазната скоба). RMA 339: Стартирайте електродвигателя. RMA 339 C: Стартирайте електродвигателя. RMA 339 C:

електродвигателя. Акумулаторът е прегрял. Процесът на зареждане започва след фазата на охлаждане, съотв. акумулаторът може да се използва едва след фазата на охлаждане.0478 131 9927 E - BG

●За извършване на всички описани дейности поставете уреда върху хоризонтална, равна и твърда

● Зареждане на акумулатора (Ö 8.4)

ръкохватката (RMA 339 C) ● 1 Вкарайте втулката (E) в отвора на ръкохватката (1). ● 2 Пъхнете двете шайби (G) с изпъкналата част навътре във

● 3 Хванете втулката (E) и шайбите (G) и ги вкарайте заедно с ръкохватката (1) в конзолата (2). ● 4 Поставете гайката (H) в конзолата, както е показано на илюстрацията. ● 5 Пъхнете болта (F) от вън навътре през отворите на ръкохватката (1) и на конзолата (2). ● 6 Затегнете болта (F). Момент на затягане:

Монтаж на електрическия кабел: ●Поставете електрическия кабел във водача на кабела, както е показано на фигурата (3), ● притиснете го в държача на ръкохватката (4), също така ●го фиксирайте с кабелна скоба (5) към ръкохватката.

7.3 Монтаж на дойната

ръкохватка (RMA 339) Монтаж на горната част на ръкохватката: ● 1 Пъхнете болта с плоска глава (I) през водача на кабела (J) и закачете електрическия кабел (1). ● 2 Поставете двойната ръкохватка (2) на двете долни части на ръкохватката (3). ● 3 Пъхнете болтовете с плоска глава (I) – вдясно с водача на кабела (J), вляво без – от вътре навън през отворите. ● 4 Затегнете с въртящите се лостове (K). Монтаж на кабелната скоба: ●Монтирайте кабелната скоба (4) на горната част на ръкохватката. Поставете електрическия кабел (1), както е показано на фигурата. Акумулаторът е неизправен и трябва да се смени.

C Долна част на коша за

J Водач на кабела 1 K Въртящ се лост 2 Окомплектовката може да се различава в зависимост от страната, в която се доставя уредът, и типа на модификацията.

пускане в експлоатация Опасност от нараняване Спазвайте указанията за безопасност в глава „За вашата безопасност“ (Ö 4.).

предпазната скоба, преди да извършвате каквато и да било дейност по косачката (Ö 9.2). Зарядът на акумулатора при доставката е ок. 30%. Ето защо преди първото пускане в експлоатация той трябва да се

● Затворете езичето (5) и го фиксирайте. Отстояние между кабелната скоба и прекъсвача:

7.4 Сглобяване на коша за

●Поставете горната част на коша за трева (B) върху долната му част (C). Внимавайте за правилното позициониране във водачите. ●Избутайте палците (D) отвътре навън през предвидените за целта

●Натиснете леко горната част на коша за трева (B) към долната му част, докато фиксира. ● Закачете коша за трева (Ö 9.7).

Косачките RMA 339, RMA 339 C работят единствено с акумулаторни литиево-йонни батерии на STIHL от тип AK. Доставяните заедно с уреда акумулатори са оптимално съгласувани с предназначението на уреда, но за целта могат да се използват всички акумулатори от типа STIHL AK. Електрониката на косачката обменя данни с поставения акумулатор и напасва мощността на електродвигателя към нейния

8.2 Включване на зарядното

устройство в електрическата

●Пъхнете щепсела (1) в контакта (2). ●След включване на зарядното устройство към електрозахранването се извършва самотестване. По време на този процес светодиодът (3) на зарядното устройство светва за ок. 1 секунда в зелено, след това в червено и отново изгасва (Ö 8.6).

8.3 Сваляне/поставяне на

акумулатора ●Изтеглете предпазната скоба (Ö 9.2) и задръжте капака на отделението за акумулатор в отворена позиция. Сваляне на акумулатора: ●Натиснете блокиращия лост (1) към акумулатора и изтеглете нагоре акумулатора (2). Поставяне на акумулатора: ● Поставете с лек натиск акумулатора (2) в отделението за акумулатор, както е показано – трябва да се чуе прищракване.

8.4 Зареждане на акумулатора

Времето на зареждане зависи от различни фактори, напр. от температурата на акумулатора или от температурата на околната среда. Фактическото време на зареждане може да се отклонява от посоченото време на зареждане. Времето на зареждане е посочено на www.stihl.com/charging-times. ●Свалете акумулатора от отделението за акумулатор. (Ö 8.3) ●Включете зарядното устройство в електрическата мрежа. (Ö 8.2) ●Поставете акумулатора (1) във водачите на зарядното устройство (2) и натиснете докрай. Светодиодът на зарядното устройство (3) свети в зелено. Светодиодите на акумулатора (4) светят в зелено и показват състоянието на зареждане. ●Ако светодиодите на зарядното устройство (3) и светодиодите върху акумулатора (4) вече не светят, изтеглете щепсела. Акумулаторът е зареден напълно. ●Извадете акумулатора от зарядното устройство и го поставете в отделението за акумулатор. (Ö 8.3)

Когато акумулаторът се постави в зарядното устройство, процедурата по зареждане стартира автоматично. Когато акумулаторът е зареден напълно, зарядното устройство се изключва автоматично. По време на зареждането акумулаторът и зарядното устройство се нагряват.0478 131 9927 E - BG

8.5 Светодиоди върху

акумулатора Показване на състоянието на

●Натиснете бутона (1). Светодиодите светят за ок. 5 секунди в зелено и показват състоянието на зареждане. ●Ако десният светодиод мига в зелено, заредете акумулатора. (Ö 8.4) Неизправности: Светодиодите показват неизправности по косачката или акумулатора. Те могат да светят или да мигат в червено. 4 светодиода мигат в

В акумулатора има неизправност. 1 светодиод свети в

Акумулаторът е твърде горещ или твърде студен. 3 светодиода светят в

Косачката е прегряла. 3 светодиода мигат в

Косачката има неизправност. ● Отстранете неизправностите. (Ö 20.)

8.6 Светодиод върху зарядното

Светодиодът (3) показва статуса на зарядното устройство. Той може да свети в зелено или да мига в червено. Светодиодът свети в зелено, а светодиодите върху акумулатора светят или мигат в зелено: акумулаторът се зарежда. Светодиодът мига в

между акумулатора и зарядното устройство няма електрически контакт или в акумулатора или в зарядното устройство има повреда. Ако светодиодът свети в зелено и 1 светодиод върху акумулатора свети в червено, акумулаторът е твърде горещ или твърде студен. ● Отстранете неизправностите. (Ö 20.)

9.1 Отделение за акумулатор

Отваряне на отделението за акумулатора: ●Леко натиснете застопоряващото зъбче (1) и отворете назад капака (2). Затваряне на отделението за акумулатора ● Затворете капака (2), като внимавате застопоряващото зъбче (1) да се

Косачката може да бъде пусната в експлоатация само ако предпазната скоба е поставена в цокъла зад отделението за акумулатор. ● Повдигнете капака на отделението за акумулатор (1) от предната страна и го задръжте в отворена позиция. (Ö 9.1) ● Изтегляне: Извадете предпазната скоба (2) от цокъла (3) и я съхранявайте отделно от косачката.

Натиснете предпазната скоба (2) докрай в цокъла (3). ● Затворете капака на отделението за акумулатор (1).

По време на работа отделението за акумулатора винаги трябва да е затворено.

Опасност от нараняване! Предпазната скоба трябва да се изважда преди всякакви дейности по уреда и по- специално преди транспорт, дейности по поддръжка и почистване, както и проверка. (Ö 4.)

9.3 Прекъсвач за Eco режим

В отделението за акумулатора се намира прекъсвачът за Eco режим, който повишава времето на работа на акумулатора. (Ö 10.2) Включване на Eco режим: ●Преместете прекъсвача на позиция I. Изключване Eco режим: ●Преместете прекъсвача на позиция O.

9.4 Регулиране на моно-

ръкохватката (RMA 339 C) Сгъване на ръкохватката: Транспортно положение (за почистване, компактно транспортиране и съхранение на уреда): ●Дръжте с една ръка горната част на ръкохватката (2) в най-високата точка и леко го повдигнете (намалете натоварването). ●Натиснете надолу и задръжте фиксаторния лост (1). ●Сгънете напред ръкохватката (2), като внимавате да не повредите електрическия кабел. Работна позиция (за бутане на уреда): ●Разгънете назад ръкохватката (2), като внимавате да се фиксира добре. Регулиране на височината: Височината на моно-ръкохватката може да се регулира на 2 степени: ●Дръжте с една ръка горната част на ръкохватката (2) в най-високата точка и леко го повдигнете (намалете натоварването). ●Натиснете надолу и задръжте фиксаторния лост (1). ● Поставете ръкохватката (2) в желаната позиция. ● Пуснете фиксаторния лост (1) и внимавайте ръкохватката отново да се фиксира добре.

9.5 Сгъване на двойната

ръкохватка (RMA 339) Транспортно положение (за почистване, компактно транспортиране и съхранение на уреда): ● Разхлабете въртящите се лостове(1), за да могат да се въртят

●Сгънете напред горната част на ръкохватката (2). Работна позиция (за бутане на уреда): ●Вдигнете назад и задръжте с една ръка горната част на ръкохватката (2). ●Затегнете въртящите се лостове (1). Внимавайте за правилното позициониране на водача на кабела (3).

9.6 Централна настройка

височината на косене Височината на косене може да се избира от 5 различни степени. Степен 1 = 30 мм Степен 5 = 70 мм Косачки за Великобритания: Височината на косене може да се избира от 6 различни степени. Степен S = 20 мм Степен 5 = 70 мм Настройка на височината на косене: ● 1 Дръпнете лоста за регулиране на височината (1) леко встрани от косачката, докато фиксиращият механизъм (2) се освободи. Опасност от прищипване! Когато задействате фиксаторния лост, дръжте с една ръка горната част на ръкохватката в най- високата точка. Никога не поставяйте пръстите си между ръкохватката и конзолата (над и под фиксаторния лост).

Опасност от прищипване! Горната част на ръкохватката може да се сгъне при разхлабване на въртящите се лостове. За това дръжте с една ръка горната част на ръкохватката в най-горния й край, докато развивате въртящите се

За предотвратяване на повреди най-малката височина на косене трябва да се използва само върху тревни площи без неравности. 160478 131 9927 E - BG

● 2 Повдигнете косачката, респ. натиснете надолу. По-голяма височина на косене: Повдигнете косачката с помощта на лоста за регулиране на височината (1) (лостът се бута

По-малка височина на косене: Свалете косачката надолу с помощта на лоста за регулиране на височината (1) (лостът се бута

●Натиснете лоста за регулиране на височината (1) към косачката, докато фиксиращият механизъм (2) зацепи в лоста. Избраната височина на косене може да се определи по най- предното фиксиращо зъбче (3).

● Закачете коша за трева (2) с помощта на застопоряващите зъбчета (3) на местата, предвидени за закрепване на коша (4) от задната страна на уреда. ● Затворете дефлектора (1).

9.8 Индикатор за равнището на

Въздушният поток, генериран от ножа, повдига индикатора за равнището на запълване (1). Когато кошът за трева се напълни, въздушният поток спира. Ако въздушният поток е твърде малък, индикаторът за равнището на запълване (1) се връща в пасивно състояние. Това е сигнал да изпразните коша за трева. Безпроблемното функциониране на индикатора за равнището на запълване е гарантирано сами при оптимален въздушен поток. Външни влияния като мокра, гъста или висока трева, ниска позиция на косене, замърсяване или други подобни могат да засегнат въздушния поток и функционирането на индикатора за равнището на

A Кошът за трева се пълни B Кошът за трева е напълнен ● Изпразнете пълния кош за трева (Ö 12.4).

Хубава и гъста тревна площ се постига чрез често косене и поддържане на ниска трева. При горещ и сух климат не косете прекалено ниско, в противен случай тревната площ ще изгори от слънцето и ще придобие невзрачен вид! При косене с остър нож се постига по- красив вид на окосената площ, отколкото с тъп нож, ето защо ножът трябва редовно да се заточва (от специализиран търговец на STIHL).

10.2 Производителност на косене

Производителността на косене (продължителността на работа на акумулатора) зависи от характеристиките на тревата и от избраната височина на косене. Производителността на косене може да се увеличи с помощта на следните

– Косете тревата по-често; – Увеличете височината на косене; – Намалете скоростта на водене на

– Преди да започнете да косите, изчакайте тревата да изсъхне. При нужда може да си закупите допълнителни литиево-йонни акумулатори на STIHL (специални принадлежности). Eco режим: Косачката е снабдена с Eco режим, който подобрява енергийната ефективност и по този начин производителността на

Eco режимът може да се включва и изключва чрез превключвателя в отделението за акумулатора. (Ö 9.3) Начин на функциониране: Оборотите на електродвигателя се намаляват автоматично, ако е нужна

10. Указания за работа

по-малка мощност. При голяма нужда от мощност оборотите се увеличават отново за части от секундата.

10.3 Работна зона на оператора

●От съображения за сигурност операторът никога не бива да напуска работната зона зад лоста при работещ електродвигател. Винаги спазвайте определената от ръкохватката безопасна дистанция. ●Косачката може да се управлява само от един човек. Страничните лица трябва да стоят далеч от опасната зона. (Ö 4.)

10.4 Правилно натоварване на

електродвигателя Не включвайте косачката във висока трева. При затруднено движение на електродвигателя изберете по-висока настройка височината на косене. Натоварвайте косачката само дотолкова, че честотата на въртене на електродвигателя да не спадне

При спадане на честотата на въртене при косене на висока трева изберете по-голяма височина на косене и/или намалете скоростта, с която водите

10.5 В случай че ножът за косене

Веднага изключете електродвигателя и извадете предпазната скоба. След това отстранете причината за повредата.

10.6 Защита срещу топлинно

претоварване на електродвигателя Ако по време на работа електродвигателят се претовари, електрониката го изключва. При топлинно претоварване върху акумулатора светят три червени светодиода. (Ö 8.5) Причини за претоварване: – тъп нож за косене, – косене на много висока трева или настройка на много малка височина

– много висока скорост на водене на

– недостатъчно почистен провод за охлаждащ въздух (смукателни

Повторно пускане в експлоатация Пуснете уреда отново в експлоатация, след като изстине в рамките на 10 мин (в зависимост от температурата на околната среда). (Ö 12.) Уредът е оборудван с множество защитни приспособления, които служат за неговото безопасно управление и за защита срещу неправилното му използване.

11.1 Предпазна скоба

Електродвигателят може да се включи само ако е поставена предпазната скоба (Ö 9.2).

11.2 Защитни приспособления

Косачката е оборудвана със защитни приспособления, които предотвратяват неволен контакт с ножа за косене и изхвърляната окосена маса. Към тях спадат корпусът, дефлекторът, кошът за трева и правилно монтираната ръкохватка.

11.3 Управление с две ръце

Електродвигателят може да бъде включен само ако с дясната ръка се натисне и задържи пусковият бутон, а след това с лявата ръка лостът за спиране на двигателя се изтегли към лоста за управление.

11.4 Инерционна спирачка на

електродвигателя След пускане на лоста за спиране на двигателя ножът за косене спира да се движи след по-малко от 3 секунди. При ограничен Eco режим оборотите се намаляват автоматично, ако е нужна по- малка мощност. (Ö 10.2)

приспособления Опасност от нараняване! Ако при някое от защитните приспособления се установи неизправност, уредът не бива да се пуска в експлоатация. Обърнете се към вашия специализиран търговец – STIHL препоръчва своите специализирани търговци.0478 131 9927 E - BG

Интегрираната в електродвигателя инерционна спирачка съкращава времето на движение по инерция на ножовете до пълното им спиране. Измерване на времето на движение

След включване на електродвигателя ножът започва да се върти и се чува шум като от вятър. Времето на движение по инерция съответства на продължителността на този шум като от вятър след изключване на електродвигателя. То може да се измери с хронометър.

12.1 Подготвителни дейности

● Заредете акумулатора и след това го поставете в отделението за акумулатор. (Ö 8.4) ●Поставете предпазната скоба. (Ö 9.2)

12.2 Включване на косачката

● 1 Натиснете пусковия бутон (1) и го

● 2 Издърпайте лоста за спиране на двигателя (2) към ръкохватката и го

● Пусковият бутон (1) може да бъде освободен след задействане на лоста за спиране на двигателя (2).

12.3 Изключване на косачката

● Пуснете лоста за спиране на двигателя (1). След кратко време на движение по инерция електродвигателят и ножът за косене

12.4 Изпразване на коша за

●Откачете коша за трева. (Ö 9.7) ●Отворете коша за трева за затварящата планка (1). Отворете горната част на коша за трева (2) и я задръжте. Обърнете назад коша за трева и го изпразнете от окосената

Годишна поддръжка от специализиран търговец: Косачката трябва да се проверява веднъж годишно от специализиран търговец. STIHL препоръчва своите специализирани търговци.

13.2 Почистване на уреда

Интервал на поддръжка: След всяка употреба Внимателното боравене с уреда го предпазва от повреда и удължава срока му на експлоатация. ●Сваляне на акумулатора (Ö 8.3) ●Откачане на коша за трева (Ö 9.7)

12. Пускане на уреда в

експлоатация Опасност от нараняване! Спазвайте указанията за безопасност в глава „За Вашата безопасност“. (Ö 4.) Не включвайте косачката във висока трева. При затруднено движение на електродвигателя изберете по-висока настройка височината на косене.

Опасност от нараняване! От съображения за сигурност преди сваляне на коша за трева електродвигателят трябва да се

Опасност от нараняване Спазвайте указанията за безопасност, описани в глава „За Вашата безопасност“ (Ö 4.).

предпазната скоба, преди да извършвате каквато и да било дейност по косачката (Ö 9.2). Опасност от нараняване! Преди да я обърнете нагоре, поставете косачката върху твърда, хоризонтална и равна основа. При работа по уреда в позиция за почистване той може да се преобърне. Винаги стойте отстрани на уреда. Никога не работете пред или зад косачката.

Позиция за почистване на RMA 339 C: ●За обръщане нагоре застанете отдясно до уреда. ●Приведете горната част на ръкохватката до най-ниското положение (до упор, фиксаторният лост не се застопорява в тази позиция). (Ö 9.4) ● Отворете с дясната ръка дефлектора (1) и го задръжте. ●С лявата ръка обхванете конзолата и задръжте дефлектора, както е показано на фигурата. Същевременно с палеца натиснете фиксаторния лост (2) и го задръжте. ●Хванете уреда с дясната ръка за предната дръжка и бавно го наклонете назад, докато ръкохватката не опре в почвата, както е показано на фигурата. ● Отпуснете дефлектора (1) и фиксаторния лост (2) и проверете за стабилността на уреда. Позиция за почистване RMA 339: ●Сгъване на двойната ръкохватка (Ö 9.5) ●Наклонете косачката и я поставете върху долните части на ръкохватката (3). Указания за почистване: ● Отстранявайте замърсяванията с малко вода, с четка или с кърпа. Почиствайте също така и ножа за косене. Никога не насочвайте водна струя към частите на електродвигателя, уплътненията, лагерите и електрическите компоненти, като например акумулатори или прекъсвачи. ●С помощта на дървена пръчка предварително отстранете заседналите остатъци от трева. ●За да осигурите достатъчно охлаждане на електродвигателя, почиствайте от замърсявания охлаждащия въздуховод (смукателните отвори) между капака на двигателя и долната част на

●При нужда използвайте специален почистващ препарат (напр. специалния почистващ препарат на STIHL).

13.3 Електродвигател и колела

Електродвигателят не се нуждае от

Лагерите на колелата не се нуждаят от

Интервал на поддръжка: Преди всяка употреба ● Почиствайте акумулатора с влажна

● Проверете визуално акумулатора за повреди. Акумулаторите с видими повреди (напр. пукнатини или изтичане на течност) не бива да се

Интервал на поддръжка: Преди всяка употреба ●Изтеглете щепсела от контакта. ●Почиствайте зарядното устройство с влажна кърпа. ●Почиствайте електрическите контакти на зарядното устройство с четчица или мека четка. ●Спазвайте указанията в инструкцията за експлоатация на зарядното устройство.

13.6 Проверка на износването

на ножовете Интервал на поддръжка: Преди всяка употреба ●Поставете косачката в позиция за почистване. (Ö 13.2) ●Почистете ножа за косене (1). ● Проверете дебелината на ножа A на минимум 5 места с помощта на шублер. Това в най-голяма степен се отнася за минималната дебелина на лопатките на ножа. ● Проверете дебелината на ножа B в маркираната в сиво зона X на поне 3 места с помощта на шублер. Опасност от нараняване! В зависимост от мястото и продължителността на използване ножовете се износват в различна степен. Ако използвате уреда върху песъчлива почва или често при сухи климатични условия, ножът ще се натоварва повече и ще се износи по-бързо от обичайното. Износеният нож може да се счупи и да причини тежко нараняване. Затова указанията за поддръжка на ножовете трябва винаги да се

Граници на износване: Дебелина на ножа A: 1,6 мм Ширина на ножа B: 56 мм Ножът е за подмяна: – ако е повреден (резки, пукнатини), – ако измерените стойности на едно или няколко места бъдат достигнати, респ. са извън допустимите граници.

13.7 Демонтаж и монтаж на

ножа за косене 1 Демонтаж: ● Използвайте подходящо дървено трупче (1) за подпиране на ножа за косене (2). ●Развийте болта на ножа (3) и свалете ножа за косене (2). 2 Монтаж: ● Почистете контактната повърхност и втулката на ножа. ● Монтирайте ножа за косене (2) с извитите лопатки нагоре. Застопоряващите зъбчета (4) трябва да се позиционират в щанцованията (5) на ножа за косене. ● Използвайте подходящо дървено трупче (1) за подпиране на ножа за косене (2). ● Нанесете Loctite 243 върху резбата на болта на ножа (3). ● Затегнете болта на ножа (3). Момент на затягане:

13.8 Наточване на ножа за косене

При липса на нужните знания или помощни средства ви препоръчваме да дадете ножа за косене за заточване от специалист (STIHL препоръчва своите специализирани търговци). При погрешно наточен нож за косене (грешен ъгъл на заточване, дисбаланс и др.) функционирането на уреда може да се влоши, по-специално производителността на косене (време на работа на акумулатора) се намалява, а емисиите на звук се увеличават. Указания за заточване ● Демонтирайте ножа за косене. (Ö 13.7) ●По време на процеса на заточване изстудете ножа за косене, напр. с

Не бива да се получава синьо оцветяване, защото така се намалява устойчивостта на рязане. ●Заточвайте ножа за косене равномерно, за да избегнете вибрации поради дисбаланс. ●Спазвайте ъгъл на заточване от 30°. ● Съблюдавайте границите на износване. (Ö 13.6)

13.9 Съхранение на уреда (през

Съхранявайте уреда в сухо и затворено помещение без наличие на много прах. Уверете се, че той се съхранява на място, недостъпно за деца. Съхранявайте косачката само в безопасно за експлоатация състояние, при нужда сгънете двойната ръкохватка. Затегнете всички гайки, палци и болтове, подновете станалите нечетливи предупредителни надписи по уреда, проверете цялата машина за износване или повреди. Сменете износените или повредени части. Евентуалните неизправности по уреда трябва да се отстранят, преди да бъде прибран за съхранение. При по-продължително неизползване на косачката (зимна пауза) спазвайте

●Почистете внимателно всички външни части на уреда. ●Смажете с масло съотв. грес всички подвижни части. Съхраняване на акумулатора: ●Извадете акумулатора от отделението за акумулатор, респ. от зарядното устройство. ●Почистете акумулатора. За да предотвратите повреди по болта на ножа, за отвиването, респ. завиването му, използвайте подходящ динамометричен ключ (22 mm). Опасност от нараняване! Ножът за косене може да се монтира само както е показано на фигурата, особено важно е планките (6) да сочат надолу. При смяна на ножа за косене винаги подменяйте и болта на ножа (3). Предварително зададеният момент на затягане на болта на ножа трябва да се спазва точно, тъй като от това зависи сигурното закрепване на режещия инструмент.

●Съхранявайте акумулатора в сухо и затворено помещение без прах в електронепроводима опаковка. Уверете се, че акумулаторите са защитени срещу неразрешена употреба (напр. от деца). ●Не съхранявайте продължително време резервните акумулатори, без да ги използвате, а ги редувайте с тези, които използвате в момента. ●За постигане на оптимален срок на експлоатация спазвайте допустимия температурен диапазон (Ö 19.1) и съхранявайте акумулатора при състояние на зареждане между 20% и 40% (2 светещи в зелено светодиода). Съхранение на зарядното устройство: ●Свалете акумулатора и извадете щепсела от контакта. ● Почистете зарядното устройство. ●Съхранявайте зарядното устройство в сухо и затворено помещение без наличие на много прах, отделно от акумулатора. Уверете се, че е защитено срещу неразрешена употреба (напр. от деца). Не закачайте зарядното устройство за захранващия кабел.

14.1 Носене и закрепване на

Носене на уреда: ●Повдигайте косачката само за ръкохватките за носене (1, 2). Внимавайте винаги да има достатъчно разстояние между тялото Ви (най-вече краката) и ножа

●Носете косачката с две ръце, като я държите с едната за горната (2), а с другата за долната ръкохватка за носене (1)

●носете косачката с една ръка, като я държите за горната ръкохватка за носене (2). Закрепване на уреда: ●Обезопасете косачката върху товарната платформа с подходящи крепежни средства. ●Затегнете въжетата съотв. ремъците към ръкохватките (1, 2).

14.2 Транспортиране на акумулатора

●Уверете се преди транспортиране, че акумулаторът е в безопасно за експлоатация състояние. (Ö 4.3) ● Транспортирайте акумулатора в уреда или в безопасна опаковка. ●Спазвайте указанията в глава „За Вашата безопасност – Транспортиране на акумулатора“. (Ö 4.7) Акумулаторът е обект на изискванията за транспорт на опасни стоки. Акумулаторът е категоризиран като UN 3480 (литиево-йонни батерии) и е проверен съгласно наръчника на ООН за проверки и критерии част III, подраздел 38.3. Разпоредбите за транспортиране са посочени на адрес www.stihl.com/safety- data-sheets. Важни указания за поддръжка на групата продукти Косачка, ръчноводена и задвижвана от акумулатор (STIHL RMA) За материални щети и физическо нараняване на хора, които са причинени поради неспазване на указанията в ръководството за експлоатация, особено по отношение на безопасността, обслужването и поддръжката, или поради употреба на

Опасност от нараняване! Спазвайте указанията за сигурност в глава „За вашата сигурност“ (Ö 4.).

предпазната скоба, преди да извършвате каквато и да било дейност по косачката (Ö 9.2). При транспортиране на литиево- йонните акумулаторни батерии трябва да се внимава много (Ö 4.3).

износването и предотвратяване на повреди0478 131 9927 E - BG

неразрешени приспособления за допълнително монтиране и резервни части, фирмата STIHL не носи никаква отговорност. Непременно спазвайте следните указания, за да предотвратите повреди или прекалено износване на вашия уред на STIHL:

1. Износващи се части

Някои части на уреда STIHL, дори и при употреба по предназначение, се износват и в зависимост от вида и продължителността на използване трябва да се подменят своевременно. Към тях спадат:

2. Спазване на предписанията,

посочени в тази инструкция за експлоатация Използването, поддръжката и съхранението на уреда на STIHL трябва да се извършват грижливо, както е описано в тази инструкция за експлоатация. Потребителят отговаря лично за всички повреди, причинени поради неспазване на указанията за безопасност, обслужване и поддръжка. Това в най-голяма степен се отнася за: – неправилно свързване към електрическата мрежа (напрежение). – неразрешени от STIHL промени по

– използване на инструменти или допълнителни принадлежности, които не са позволени и не са подходящи за уреда или са с по- ниско качество. – употреба на продукта не по предназначение. – използването на уреда при спортни или състезателни мероприятия. – вторични повреди вследствие на използването на продукта с неизправни части.

3. Дейности по поддръжката

Всички изброени в раздел „Поддръжка“ дейности трябва да бъдат извършвани

Ако тези дейности по поддръжката не могат да бъдат извършвани от самия потребител, той трябва да се обърне към специализиран търговец. STIHL препоръчва дейностите по поддръжка и ремонт да се извършват само при специализиран търговец на STIHL. Специализираните търговци на STIHL редовно преминават обучение и им се предоставя техническа информация. Ако тези дейности по поддръжката не бъдат извършени, могат да възникнат повреди, за които е отговорен потребителят. Към тях спадат: – повреди на двигателя на задвижващия механизъм в резултат на недостатъчно почистване на провода за охлаждащ въздух (смукателните отвори); – корозионни и други вторични повреди вследствие на неправилно съхранение на уреда; – повреди на уреда поради употреба на резервни части с по-ниско

– повреди в резултат на ненавременна или недостатъчна сервизна поддръжка, съответно повреди вследствие на дейности по поддръжката и ремонта, които не са извършени от специализираните

Окосената трева не бива да се изхвърля на боклука, а трябва да се компостира. Опаковките, уредът и принадлежностите са произведени от материали, които подлежат на рециклиране, и трябва да се изхвърлят по съответния начин. Разделното и природосъобразно изхвърляне на остатъчните материали подпомага повторната употреба на вторични суровини. Затова след изтичане на обичайния му срок на използване уредът трябва да се предаде на център за събиране на вторични суровини. Неправилното изхвърляне може да навреди на здравето и да замърси околната среда. При изхвърляне обърнете внимание на информацията в глава „Изхвърляне“. (Ö 4.12) Обърнете се към вашия център за рециклиране или към вашия специализиран търговец, за да научите как да изхвърляте правилно отпадните

Винаги изхвърляйте правилно акумулаторите – локалните разпоредби трябва да се спазват. Не изхвърляйте акумулатора заедно с битовите отпадъци, а го

16. Опазване на околната

върнете на специализирания търговец или го предайте в пункт за събиране на опасни отпадъци. Нож за косене:

18.1 EC декларация за съответствие

декларира, поемайки пълна отговорност, че – Модел: акумулаторна косачка – Фабрична марка: STIHL – Тип: RMA 339.0, RMA 339.0 C – Ширина на косене: 37 см – Сериен номер: 6320 отговаря на относимите разпоредби на Директивите 2000/14/EC, 2006/42/EC, 2014/30/EU, 2011/65/EU und 2006/66/EC, отговаря и е разработена и произведена в съответствие с актуалните към датата на производство версии на следните стандарти: EN 60335-1, EN 60335-2-29, EN 60335- 2-77, EN 55014-1 и EN 55014-2 (доколкото са приложими). Нотифициран орган: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, DE За установяване на измереното и гарантираното ниво на шума беше приложена Директива 2000/14/EC, приложение VIII. – Измерено ниво на шума: 89,4 dB(A) – Гарантирано ниво на шума: 90 dB(A) Техническата документация се съхранява в STIHL Tirol GmbH. Годината на производство и машинният номер са посочени върху косачката. Лангкампфен, 02.11.2020 г. STIHL Tirol GmbH

Matthias Fleischer, завеждащ отдел „Научноизследователска дейност и разработка на нови продукти“

Sven Zimmermann, завеждащ отдел

17. Обичайни резервни

При всяка смяна на ножа подменяйте и болта на ножа. Резервни части могат да се закупят от специализираните търговци на STIHL.

19. Технически данни

RMA 339.0, RMA 339.0 C

Сериен номер 6320 Тип EC двигател Напрежение 36 V Получена мощност 900 W Клас на защита III Вид защита IPX 1 Съоръжение за рязане Ножодържач Ширина на косене 37 см Честота на въртене на съоръжението за рязане 3350 об/мин Задвижване на ножодържача постоянно Момент на затягане на болта на ножа 10 - 15 Nm Височина на косене 30 - 70 мм Височина на косене

Този символ препраща към броя на клетките и енергийното съдържание съгласно спецификациите на производителя на клетките. Наличното на разположение енергийно съдържание е по-ниско.

REACH е краткото наименование на Регламент на ЕО относно регистрацията, оценката и разрешаването на химични вещества. За информация относно изпълнението на изискванията съгласно Регламента REACH (ЕО) 1907/2006 вж. www.stihl.com/reach. Неизправност: Електродвигателят не стартира Възможна причина: – Състоянието на зареждане на акумулатора е твърде слабо – върху акумулатора 1 светодиод мига в

– Акумулаторът е твърде студен/твърде топъл – върху акумулатора 1 светодиод свети в

– Неизправност в акумулатора – върху акумулатора 4 светодиода мигат в

– Косачката е прегряла – върху акумулатора 3 светодиода светят в

– Неизправност в косачката – върху акумулатора 3 светодиода мигат в

– Пусковият бутон не е натиснат – Предпазната скоба не е поставена Кош за трева 40 l Предно колело, Ø 150 мм Задно колело, Ø 180 мм Звукови емисии: Съгласно 2000/14/EC/S.I. 2001/1701: Гарантирано ниво на шума L WAd 90 dB(A) Коефициент на неопределеност

1 dB(A) Съгласно EN 60335-2-77: Ниво на шума на работното място

2 dB(A) RMA 339.0 Дължина 122 см Ширина 42 см Височина 107 см

акумулатор)14кг Вибрации рамо-ръка: Зададена характеристика на вибрациите съгласно EN 12096: Измерена стойност

Измерване съгласно EN 20643, EN 60335-2-77 RMA 339.0 C Дължина 135 см Ширина 43 см Височина 110 см

акумулатор)16кг Вибрации рамо-ръка: Зададена характеристика на вибрациите съгласно EN 12096: Измерена стойност

Измерване съгласно EN 20643, EN 60335-2-77 Акумулаторна технология Литиево-йонна Напрежение 36 V Капацитет в Ah вж. табелката за мощността

съдържание във Wh вж. табелката за мощността Тегло в кг вж. табелката за мощността

20. Откриване на повреди

# евентуално се обърнете към специализиран търговец – STIHL препоръчва своя специализиран търговец.619 RUBG 0478 131 9927 E - BG

UKET EL RO SRHRCSLVLT

– Прекъснато електрическо свързване между косачката и акумулатора – Електродвигателят е претоварен поради косене на прекалено висока или влажна трева – Уредът и/или акумулаторът са

– Корпусът на косачката е запушен – Предпазителят в предпазната скоба е неизправен Отстраняване: – Заредете акумулатора (Ö 8.4) – Загрейте акумулатора, респ. го оставете да се охлади – Извадете и отново поставете акумулатора; при нужда се свържете с дилър (#) – Оставете косачката да изстине – Почистете електрическите контакти в отвора за акумулатор (Ö 13.2); при нужда се свържете с дилър (#) – Натиснете пусковия бутон (Ö 12.2) – Поставете предпазната скоба (Ö 9.2) – Поставете акумулатора правилно (Ö 8.3); почистете електрическите контакти в отвора за акумулатор (Ö 13.2) – Не включвайте електродвигателя във висока трева, коригирайте височината на косене (Ö 9.6) – Свалете и изсушете акумулатора; почистете, респ. подсушете отвора за акумулатор (Ö 8.3) – Почистете корпуса на косачката (Ö 13.2) – Сменете предпазната скоба (#) Неизправност: Електродвигателят се изключва по време на работа Възможна причина: – Косачката е прегряла – на акумулатора светят три червени

– Повреда в електрическата система – Предпазната скоба не е поставена

– Уредът е претоварен поради косене на прекалено висока или прекалено влажна трева – Неизправност на косачката Отстраняване: – Оставете косачката да изстине – Свалете акумулатора и го поставете отново (Ö 8.3) – Поставете предпазната скоба (Ö 9.2) – Съобразете височината и скоростта на косене с условията за косене (Ö 9.6) – Дайте косачката на ремонт (#) Неизправност: Силни вибрации по време на работа Възможна причина: – Болтът на ножа е хлабав – Ножът не е балансиран Отстраняване: – Затегнете болта на ножа (Ö 13.7) – Заточете (балансирайте) или подменете ножа (Ö 13.8) Неизправност: Некачествено косене, тревата

Възможна причина: – Ножът за косене е тъп или износен – Скоростта на водене на уреда е много голяма за избраната височина

Отстраняване: – Заточете ножа за косене или го подменете (Ö 13.8) – Намалете скоростта на водене на уреда и/или изберете правилната височина на косене (Ö 9.6) Неизправност: Затруднено включване или отслабване мощността на електродвигателя Възможна причина: – Разреждане на акумулатора – Косене на прекалено висока или влажна трева – Корпусът на косачката е запушен – Ножът за косене е затъпен или

Отстраняване: – Заредете акумулатора (Ö 8.4) – Съобразете височината и скоростта на косене с условията за косене (Ö 9.6) – Почистете корпуса на косачката (Ö 13.2) – Наточете ножа за косене или го подменете (Ö 13.8) Неизправност: Уредът не се включва в режим Eco Възможна причина: – Корпусът на косачката е запушен – Ножът за косене е затъпен, износен или повреден Отстраняване: – Почистете корпуса на косачката (Ö 13.2) – Наточете ножа за косене или го подменете (Ö 13.7)0478 131 9927 E - BG

Неизправност: Каналът за изхвърляне е запушен Възможна причина: – Ножът е износен – Косене на прекалено висока или влажна трева Отстраняване: – Подменете ножа за косене (Ö 13.8) – Съобразете височината и скоростта на косене с условията за косене (Ö 9.6) Неизправност: Продължителността на работа е много

Възможна причина: – Акумулаторът не е зареден напълно – Косене на прекалено висока или влажна трева – Корпусът на косачката е запушен – Ножът за косене е затъпен или

– Акумулаторът е преминал края на експлоатационния си живот Отстраняване: – Заредете акумулатора (Ö 8.4) – Съобразете височината и скоростта на косене с условията за косене (Ö 9.6) – Почистете корпуса на косачката (Ö 13.2) – Наточете ножа за косене или го подменете (Ö 13.8) – Сменете акумулатора (#) Неизправност: Акумулаторът зацепва при вкарване в отвора за акумулатор Възможна причина: – Водачите или електрическите контакти в отвора за акумулатор са

Отстраняване: – Почистете водачите, респ. електрическите контакти, в отвора за акумулатор (Ö 13.2) Неизправност: Въпреки че светодиодът на зарядното устройство свети в зелено, акумулаторът не се зарежда Възможна причина: – Акумулаторът е прекалено студен или топъл (на акумулатора свети червен светодиод) Отстраняване: – Оставете акумулатора да загрее, съотв. да се охлади (Ö 8.4). Използвайте зарядното устройство само в затворени и сухи помещения при температури от +5 °C до +40 °C. Неизправност: След поставяне на акумулатора в зарядното устройство процедурата по зареждане не стартира Възможна причина: – Акумулаторът е твърде студен/твърде топъл – върху акумулатора 1 светодиод свети в

– няма електрически контакт между зарядното устройство и акумулатора – Електрозахранването на зарядното устройство е неизправно Отстраняване: – Оставете акумулатора в зарядното устройство. Процедурата по зареждане стартира автоматично след достигане на допустимия температурен диапазон. – Свалете акумулатора и го поставете отново (Ö 8.3) – Включете зарядното устройство в електрическата мрежа (Ö 8.2). – Проверете електрическата мрежа – Проверете зарядното устройство и ако се налага, го сменете (#) Неизправност: Акумулаторът не се зарежда, нито един от светодиодите не свети Възможна причина: – Няма електрически контакт между зарядното устройство и акумулатора – Електрозахранването на зарядното устройство е неизправно Отстраняване: – Свалете акумулатора от отделението за акумулатор и го поставете отново (Ö 8.3) – Включете зарядното устройство в електрическата мрежа (Ö 8.2). – Проверете електрическата мрежа – Проверете зарядното устройство и ако се налага, го сменете (#) Неизправност: Светодиодът на зарядното устройство мига в червено Възможна причина: – Няма електрически контакт между зарядното устройство и акумулатора621 RUBG 0478 131 9927 E - BG

UKET EL RO SRHRCSLVLT

– Акумулаторът е неизправен (4 светодиода на акумулатора мигат в червено за ок. 5 секунди) – Зарядното устройство е неизправно Отстраняване: – Свалете акумулатора от отделението за акумулатор и го поставете отново (Ö 8.3) – Проверете акумулатора и ако се налага, го сменете (#) – Проверете зарядното устройство и ако се налага, го сменете (#)

21.1 Потвърждение за предаване

21.2 Потвърждение за

Дайте тази инструкция за експлоатация на вашия специализиран търговец на STIHL при извършване на дейности по поддръжката. Той ще потвърди изпълнението на сервизните дейности в полетата на

Сервизната поддръжка е извършена на Дата на следваща сервизна
