DEENFRNLITESPTNOFIDAPLSKTRHU SV 0478 131 9927 E - SV Hej! Tack för att du valt en produkt från STIHL Vi utvecklar och tillverkar produkter av mycket hög kvalitet som uppfyller våra kunders behov. Därför är våra produkter mycket säkra även när de belastas mycket. STIHL ger även en förstklassig service. Hos våra återförsäljare får du kompetent rådgivning och instruktioner samt tekniska råd. Vi uppskattar ditt förtroende för oss och önskar dig lycka till med din STIHL produkt. Dr Nikolas Stihl

OCH SPARA DEN. Tryckt på klorfritt blekt papper. Papper kan återvinnas. Skyddsomslaget är halogenfritt.

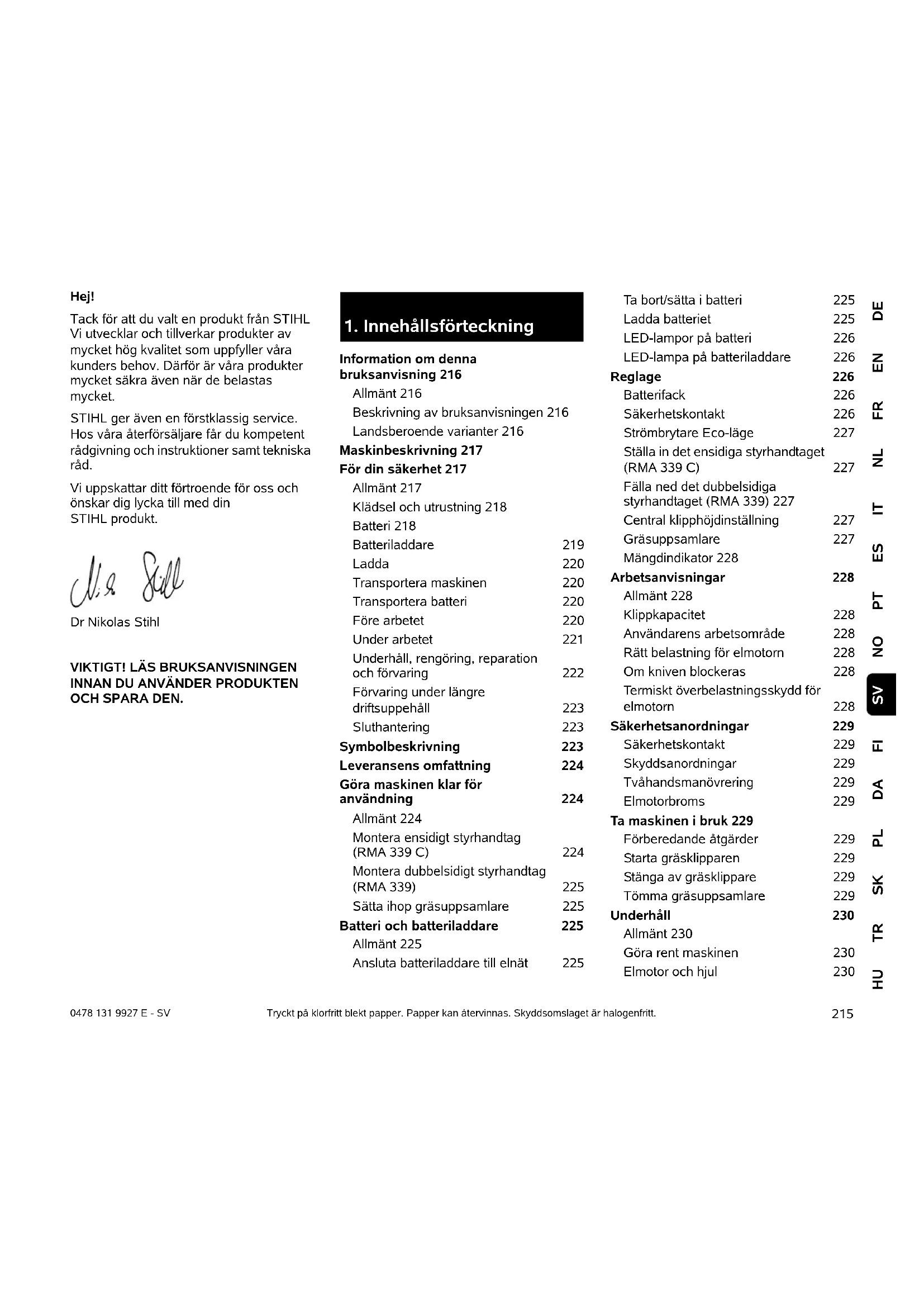

1. Innehållsförteckning

Information om denna bruksanvisning 216 Allmänt 216 Beskrivning av bruksanvisningen 216 Landsberoende varianter 216 Maskinbeskrivning 217 För din säkerhet 217 Allmänt 217 Klädsel och utrustning 218 Batteri 218 Batteriladdare 219 Ladda 220 Transportera maskinen 220 Transportera batteri 220 Före arbetet 220 Under arbetet 221 Underhåll, rengöring, reparation och förvaring 222 Förvaring under längre driftsuppehåll 223 Sluthantering 223 Symbolbeskrivning 223 Leveransens omfattning 224 Göra maskinen klar för användning 224 Allmänt 224 Montera ensidigt styrhandtag (RMA 339 C) 224 Montera dubbelsidigt styrhandtag (RMA 339) 225 Sätta ihop gräsuppsamlare 225 Batteri och batteriladdare 225 Allmänt 225 Ansluta batteriladdare till elnät 225 Ta bort/sätta i batteri 225 Ladda batteriet 225 LED-lampor på batteri 226 LED-lampa på batteriladdare 226 Reglage 226 Batterifack 226 Säkerhetskontakt 226 Strömbrytare Eco-läge 227 Ställa in det ensidiga styrhandtaget (RMA 339 C) 227 Fälla ned det dubbelsidiga styrhandtaget (RMA 339) 227 Central klipphöjdinställning 227 Gräsuppsamlare 227 Mängdindikator 228 Arbetsanvisningar 228 Allmänt 228 Klippkapacitet 228 Användarens arbetsområde 228 Rätt belastning för elmotorn 228 Om kniven blockeras 228 Termiskt överbelastningsskydd för elmotorn 228 Säkerhetsanordningar 229 Säkerhetskontakt 229 Skyddsanordningar 229 Tvåhandsmanövrering 229 Elmotorbroms 229 Ta maskinen i bruk 229 Förberedande åtgärder 229 Starta gräsklipparen 229 Stänga av gräsklippare 229 Tömma gräsuppsamlare 229 Underhåll 230 Allmänt 230 Göra rent maskinen 230 Elmotor och hjul 2300478 131 9927 E - SV

Denna bruksanvisning är en original bruksanvisning från tillverkaren enligt EG-riktlinjen 2006/42/EC. STIHL arbetar ständigt med vidareutveckling av sitt produktutbud. Vi förbehåller oss därför rätten till ändringar av design, teknik och utrustning. Inga anspråk grundade på uppgifter och bilder i denna bruksanvisning kan därför ställas. I denna bruksanvisning beskrivs ev. modeller som inte finns tillgängliga i alla länder. Denna bruksanvisning är upphovsrättsskyddad. Alla rättigheter förbehållna, särskilt då rätten till kopiering, översättning och bearbetning med elektroniska system.

2.2 Beskrivning av bruksanvisningen

Bilder och text beskriver vissa arbetsmoment. Samtliga bildsymboler, som finns på maskinen, förklaras i denna bruksanvisning. Blickriktning: Blickriktning vid användning ”vänster” och ”höger” i bruksanvisningen: Användaren står bakom maskinen och ser framåt i färdriktningen. Kapitelhänvisning: En pil hänvisar till motsvarande kapitel och underkapitel med ytterligare förklaringar. Följande exempel visar en hänvisning till ett kapitel: (Ö 7.2) Märkning av textavsnitt: De beskrivna anvisningarna kan vara markerade som i följande exempel. Arbetsmoment som kräver att användaren ingriper: ● Lossa skruven (1) med en skruvmejsel, aktivera spaken (2) ... Allmänna uppräkningar: – Användning av produkten för sport- eller tävlingsändamål Text med extra betydelse: Textavsnitt med extra betydelse markeras med en av följande symboler, för att ytterligare framhäva dem i bruksanvisningen. Text med bildreferens: Bilder som förklarar hur maskinen används finns alldeles i början av bruksanvisningen. Kamerasymbolen kopplar samman bilderna på bildsidorna med motsvarande textavsnitt i bruksanvisningen.

2.3 Landsberoende varianter

STIHL levererar batteriladdare med olika kontakter och strömbrytare, beroende på vilket land maskinen ska levereras till. Batteri 230 Batteriladdare 230 Kontrollera knivslitage 231 Demontera och montera kniv 231 Slipa kniv 231 Förvaring (vinteruppehåll) 231 Transport 232 Bära och fästa gräsklipparen 232 Transportera batteri 232 Minimera slitage och förhindra skador 232 Miljöskydd 233 Vanliga reservdelar 233 Tillverkarens konformitetsdeklaration 233 EU-konformitetsdeklaration – gräsklippare STIHL RMA 339.0, RMA 339.0 C 233 Tekniska data 234 Batteri STIHL AK 235 REACH 235 Felsökning 235 Serviceschema 237 Överlämningsbekräftelse 237 Servicebekräftelse 237

2. Information om denna

bruksanvisning Fara! Risk för olycksfall och allvarliga personskador. Ett visst förhållningssätt är nödvändigt eller bör undvikas. Varning! Risk för personskador. Ett visst förhållningssätt förhindrar möjliga eller sannolika personskador. Var försiktig! Lätta personskador resp. sakskador kan förhindras med ett visst förhållningssätt. Anvisning Information om hur du bättre använder maskinen och undviker möjlig felhantering.

DEENFRNLITESPTNOFIDAPLSKTRHU SV 0478 131 9927 E - SV På bilderna visas batteriladdare med eurokontakter. Nätanslutningen av maskiner med andra kontakter sker på liknande sätt.

Föreskrifterna för undvikande av olycksfall måste ovillkorligen följas under arbetet med maskinen. Hela bruksanvisningen måste läsas noggrant före den första idrifttagningen. Förvara bruksanvisningen på ett säkert ställe för senare referens. Dessa säkerhetsåtgärder är viktiga för din säkerhet. Anvisningarna kan dock inte täcka alla situationer. Använd maskinen med sunt förnuft och ansvarsfullt. Tänk på att användaren är ansvarig för skador som drabbar andra personer och deras egendom. Bekanta dig med reglagen och hur maskinen används. Maskinen får endast användas av personer som har läst bruksanvisningen och som känner till hur maskinen ska hanteras. Användaren måste själv se till att få praktiska instruktioner av en fackkunnig person före den första idrifttagningen. Användaren måste av försäljaren eller en annan fackkunnig person få instruktioner om hur maskinen används på ett säkert sätt. Instruktionerna som användaren får bör innehålla information om att man måste vara ytterst försiktig och koncentrerad när man använder maskinen. Det finns alltid kvar en restrisk även om du hanterar maskinen enligt föreskrift. Lämna resp. låna endast ut maskinen inklusive alla tillsatsredskap till personer som redan känner till denna modell och hur den ska hanteras. Bruksanvisningen är en del av maskinen och måste alltid skickas med. Se till att användaren inte har nedsatt fysisk, sensorisk eller mental förmåga att använda maskinen. Om användaren har nedsatt fysisk, sensorisk eller mental förmåga får användaren endast använda den under uppsikt eller efter instruktioner av en ansvarig person. Se till att användaren är myndig eller utbildas i ett yrke under uppsikt enligt nationella regler. Använd endast maskinen om du är utvilad och i god fysisk och psykisk kondition. Om du har problem med hälsan bör du fråga din läkare om du får använda maskinen. Använd inte maskinen om du har druckit alkohol, tagit droger eller medicin som påverkar reaktionsförmågan. Maskinen är konstruerad för privat bruk. Varning – risk för olycksfall! Maskinen är endast avsedd för gräsklippning. Annan användning är inte tillåten och kan vara farlig eller orsaka skador på maskinen. På grund av risken för att användaren ska skadas får maskinen inte användas till följande arbeten (ofullständig uppräkning): – För trimning av buskar, häckar och snår – För klippning av klätterväxter

3. Maskinbeskrivning

1 Styrhandtagets överdel 2 Styrhandtagets underdel (RMA 339) 3 Konsol (RMA 339 C) 4 Kåpa 5 Motorkåpa 6 Bakhjul 7 Framhjul 8 Gräsuppsamlare 9 Övre transporthandtag 10 Nedre transporthandtag 11 Utkastlucka 12 Vred (RMA 339) 13 Spärrspak styrhandtag (RMA 339 C) 14 Mängdindikator (gräsuppsamlare) 15 Död mans grepp 16 Höjdinställningsspak 17 Startknapp 18 Typskylt med maskinnummer 19 Lock 20 Säkerhetskontakt 21 Strömbrytare ECO-läge 22 Batteri 23 Batteriladdare

Risk för kvävning! Risk för kvävning om barn leker med förpackningsmaterialet. Håll förpackningsmaterialet borta från barn.0478 131 9927 E - SV

– För skötsel av gräs på takaltaner och i balkonglådor – För hackning och finfördelning av träd- och häckmaterial – För rengöring av gångstigar (suga upp, blåsa bort) – För utjämning av jordhögar, t.ex. mullvadshögar – För transport av klippmaterial, utom i den därför avsedda gräsuppsamlaren Av säkerhetsskäl är varje förändring på maskinen, utom montering av tillbehör som har godkänts av STIHL, otillåten och medför att garantianspråket går förlorat. Information om godkänt tillbehör får du hos din STIHL servande fackhandel. Manipulering av maskinen, som förändrar effekten eller varvtalet på förbränningsmotorn resp. elmotorn, är absolut förbjuden. Det är inte tillåtet att genomföra förändringar som höjer ljudvolymen på maskinen. Föremål, djur eller personer, särskilt barn, får inte transporteras med maskinen. Var extra försiktig vid användning i offentliga anläggningar, parker, idrottsanläggningar, längs vägar och inom jord- och skogsbruk. Släpp maskinen endast när den står på en plan yta och inte kan rulla iväg av sig själv. Varning! Hälsorisk pga vibration! För hög belastning pga vibration kan medföra cirkulationsrubbningar eller nervskador, särskilt hos människor med hjärtbesvär. Ta kontakt med en läkare om det uppträder symtom som kan ha orsakats av vibrationsbelastning. Sådana symtom, som vanligtvis uppträder i fingrarna, händerna eller handlederna, är t.ex. (ofullständig uppräkning): – känselbortfall. – smärtor. – muskelsvaghet. – missfärgning av huden. – obehagliga krypningar. Håll fast styrhandtaget hårt men avslappnat med båda händerna på avsedda ställen under drift. Planera arbetstiden så att du undviker hög belastning under en längre tidsperiod.

4.2 Klädsel och utrustning

Använd alltid stadiga skor med räfflad sula under arbetet. Arbeta aldrig barfota eller t.ex. med sandaler. Bär alltid kraftiga skyddshandskar och sätt upp långt hår (med schalett, mössa osv.) vid underhåll och rengöringsarbeten samt vid transport av maskinen. Använd lämpliga skyddsglasögon när kniven slipas. Maskinen får endast tas i bruk med långbyxor och åtsittande kläder. Bär aldrig löst sittande kläder som kan fastna i rörliga delar (manöverspak) – inte heller smycken, slips eller schal.

Barn kan inte känna igen och bedöma riskerna med ett batteri. Barn kan skadas allvarligt. ● Håll barn borta från batteriet. ● Förvara batteriet utom räckhåll för barn. Batteriet är inte skyddat mot alla omgivningsfaktorer. Om batteriet utsätts för vissa omgivningsfaktorer kan det börja brinna eller explodera. Detta kan orsaka personskador och sakskador. ● Skydda batteriet mot värme och eld. ● Kasta inte batteriet i öppen eld. ● Beakta batteriets tillåtna temperaturområde. (Ö 19.1) ● Håll batteriet borta från metallföremål. ● Skydda batteriet mot regn och fukt och doppa det inte i vätska. ● Utsätt inte batteriet för högt tryck. ● Utsätt inte batteriet för mikrovågor. ● Skydda batteriet mot kemikalier och salter. ● Tappa inte batteriet. ● Förvara batteriet på en ren och torr plats. ● Förvara batteriet i ett slutet utrymme. ● Förvara batteriet åtskilt från gräsklipparen och batteriladdaren. ● Förvara batteriet i en icke ledande förpackning.219 DEENFRNLITESPTNOFIDAPLSKTRHU SV 0478 131 9927 E - SV ● Förvara batteriet i det tillåtna temperaturområdet. (Ö 19.1) Batteriet är i säkert bruksskick när följande villkor uppfylls: – Batteriet är oskadat. – Batteriet är rent och torrt. – Batteriet fungerar och är inte deformerat. Om batteriet inte är i säkert bruksskick fungerar batteriet inte längre säkert. Människor kan skadas allvarligt. ● Arbeta inte med ett skadat eller defekt batteri. ● Ladda inte ett skadat eller defekt batteri. ● Om batteriet är smutsigt eller vått: gör rent batteriet och låt det torka. ● Förändra inte batteriet. ● Stick inte in några föremål i batteriets öppningar. ● Se till att batteriets elkontakter inte kopplas ihop och kortsluts med föremål av metall. ● Öppna inte batteriet. Vätska kan rinna ut ur ett skadat batteri. Batterivätska som kommer i kontakt med hud eller ögon kan orsaka irritation. ● Undvik kontakt med vätskan. ● Om vätskan kommer i kontakt med huden: Tvätta hudområdet omedelbart med rikligt med vatten och tvål. ● Om vätskan kommer i kontakt med ögonen: Spola ögonen med rikligt med vatten i minst 15 minuter och uppsök läkare. Ett skadat eller defekt batteri kan lukta speciellt, ryka eller börja brinna. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador. ● Om batteriet luktar speciellt eller börja ryka: Använd inte batteriet och håll det bort från brännbara material. ● Om batteriet börjar brinna: Använd brandsläckare eller vatten på batteriet.

Barn kan inte känna igen och bedöma riskerna med batteriladdare och elektrisk ström. Barn kan skadas allvarligt. ● Håll barn borta från batteriladdaren. ● Förvara batteriladdaren utom räckhåll för barn. Batteriladdaren är inte skyddad mot alla omgivningsfaktorer. Om batteriladdaren utsätts för vissa omgivningsfaktorer kan den börja brinna eller explodera. Detta kan orsaka personskador och sakskador. ● Använd inte batteriladdaren i en miljö med lättantändliga eller explosiva material. ● Använd inte batteriladdaren på underlag som är lättantändligt. ● Beakta batteriladdarens tillåtna temperaturområde. ● Använd batteriladdaren i ett torrt och slutet utrymme. ● Förvara batteriladdaren åtskild från gräsklipparen och batteriet. ● Låt batteriladdaren svalna före förvaring. ● Förvara batteriladdaren på en ren och torr plats. ● Förvara batteriladdaren i ett slutet utrymme. Batteriladdaren är i säkert bruksskick när följande villkor uppfylls: – Batteriladdaren är oskadd. – Batteriladdaren är ren och torr. – Batteriladdaren fungerar och är inte deformerad. Om batteriladdaren inte är i säkert bruksskick fungerar komponenter inte längre på rätt sätt och säkerhetsanordningarna sätts ur spel. Det kan orsaka allvarliga personskador. ● Använd inte en skadad eller defekt batteriladdare. Sluthantera batteriladdaren. ● Om batteriladdaren är smutsig eller våt: gör ren batteriladdaren och låt den torka. ● Förändra inte batteriladdaren. ● Stick inte in några föremål i batteriladdarens öppningar. ● Se till att batteriladdarens elkontakter inte kopplas ihop och kortsluts med föremål av metall. ● Öppna inte batteriladdaren. Anslutningskabeln är inte avsedd som upphängnings- eller bäranordning för batteriladdaren. Anslutningskabeln och batteriladdaren kan skadas. ● Ta tag och håll batteriladdaren i kåpan. Det finns ett grepp på batteriladdaren för att enkelt kunna lyfta den. ● Hänga upp batteriladdaren på väggfästet.0478 131 9927 E - SV

Följande kan orsaka kontakt med strömförande delar: – Skadad anslutningskabel. – Skadad nätkontakt. – Felinstallerat eluttag. Kontakt med strömförande delar kan orsaka elektrisk stöt. Det kan leda till allvarliga skador eller dödsfall. ● Kontrollera att anslutningskabeln och nätkontakten är oskadda. ● Sätt in nätkontakten i ett korrekt installerat eluttag. Under laddningen kan felaktig nätspänning eller felaktig nätfrekvens leda till överspänning i batteriladdaren. Batteriladdaren kan skadas. ● Kontrollera att elnätets nätspänning och nätfrekvens stämmer överens med uppgifterna på batteriladdarens typskylt. En skadad eller defekt batteriladdare kan lukta annorlunda eller ryka under laddning. Detta kan orsaka personskador eller sakskador. ● Dra ut elkontakten. Vid otillräcklig värmeavgivning kan batteriladdaren överhettas och börja brinna. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador. ● Täck inte över batteriladdaren. ● Häng upp batteriladdaren på väggfästet. Om flera batteriladdare är anslutna till ett eluttag kan elektiska ledningar överlastas under laddning. De elektriska ledningarna kan bli varma och börja brinna. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador. ● Anslut bara en batteriladdare i ett eluttag. ● Anslut inte en batteriladdare till ett grenuttag.

4.6 Transportera maskinen

Använd alltid skyddshandskar, för att förhindra personskador pga skarpa kanter eller mycket varma maskindelar. Före transport ska maskinen stängas av, kniven stå stilla och säkerhetskontakten dras ut. Transportera maskinen endast när elmotorn är kall. Beakta maskinens vikt och använd lämpliga lasthjälpmedel (lastramper, lyftanordningar) vid behov. Säkra maskinen och medtransporterade maskindelar (t.ex. gräsuppsamlare) på lastytan med lämpliga fästanordningar av rätt dimension (band, rep osv.). Undvik kontakt med kniven när du lyfter eller bär maskinen. Beakta uppgifterna i kapitlet ”Transport”. Där beskrivs hur maskinen ska lyftas resp. bindas fast. (Ö 14.) Beakta regionala lagliga föreskrifter vid transport av maskinen, särskilt när det gäller lastens säkerhet och transport av föremål på lastflak.

4.7 Transportera batteri

Batteriet är inte skyddat mot alla omgivningsfaktorer. Om batteriet utsätts för vissa omgivningsfaktorer kan det skadas och orsaka sakskador. ● Transportera inte ett skadat batteri. ● Transportera batteriet i maskinen, i en icke ledande förpackning eller i en icke ledande transportbehållare. Under transport utanför maskinen kan batteriet välta eller röra sig. Detta kan orsaka personskador och sakskador. ● Förpacka batteriet i förpackningen eller i transportbehållaren på ett sådant sätt att det inte kan röra sig. ● Säkra förpackningen eller transportbehållaren på ett sådant sätt att förpackningen eller transportbehållaren inte kan röra sig. Låt inte batteriet ligga kvar i bilen och utsätt det inte för direkt solinstrålning. Litiumjonbatteriet måste behandlas mycket varsamt vid transport. Batterierna får absolut inte kortslutas. Förvara därför batteriets originalförpackning och transportera STIHL batterierna antingen i den oskadda originalförpackningen eller i gräsklipparen.

Se till att endast personer som känner till bruksanvisningen använder maskinen. Följ kommunala föreskrifter gällande driftstider för trädgårdsredskap med elmotor.221 DEENFRNLITESPTNOFIDAPLSKTRHU SV 0478 131 9927 E - SV Kontrollera området där maskinen ska användas noggrant och ta bort alla stenar, stockar, ståltrådar, ben och andra främmande föremål som kan kastas upp av maskinen. Hinder (t.ex. stubbar, rötter) kan vara svåra att upptäcka i högt gräs. Markera därför alla i gräsmattan dolda objekt (hinder), som inte kan tas bort, innan maskinen används. Ta bort förpackningsmaterialet och transportsäkringarna från maskinen före första användning. Alla defekta samt utslitna och skadade delar ska bytas innan maskinen används. Riskhänvisningar och varningsanvisningar på maskinen som blivit oläsliga eller skadade måste bytas ut. Din STIHL servande fackhandel har nya etiketter och alla nödvändiga reservdelar i lager. Maskinen får endast användas i säkert bruksskick. Kontrollera före varje idrifttagning: – Att maskinen har monterats enligt föreskrift. – Att klippverktyget och hela knivenheten (kniv, fästen, klippaggregathus) är i felfritt skick. Kontrollera särskilt beträffande fastsättning, skador (hack eller sprickor) samt slitage. – Att säkerhetsanordningarna (t.ex. utkastlucka, kåpa, styrhandtag, död mans grepp) är i felfritt skick och fungerar ordentligt. – Att gräsuppsamlaren är oskadd och komplett monterad. En skadad gräsuppsamlare får inte användas. – Att elmotorbromsen fungerar. Genomför alla nödvändiga arbeten eller kontakta en servande fackhandel. STIHL rekommenderar en STIHL servande fackhandel. Starta inte elmotorn om kniven inte är monterad enligt föreskrift. Risk för överhettning av elmotorn! Beakta uppgifterna i kapitlet ”Batteri (Ö 4.3) och ”Batteriladdare” (Ö 4.4).

Arbeta aldrig när det finns djur eller personer, särskilt barn, i det farliga området. Arbeta inte vid en omgivningstemperatur under +5 °C. Arbeta endast i dagsljus eller bra artificiell belysning. Använd inte maskinen vid regn, åskväder och absolut inte vid risk för blixtnedslag. Varning – risk för personskador! Håll händer och fötter borta från roterande delar. Ta aldrig på den roterande kniven. Håll dig alltid borta från utkastöppningen. Säkerhetsavståndet som skapas av styrhandtaget måste alltid följas. Styrhandtaget måste alltid monteras enligt föreskrift och får inte förändras. Maskinen får aldrig tas i bruk med nedfällt styrhandtag. De inkopplings- och säkerhetsanordningar som installerats på maskinen får inte tas bort eller kringgås. Särskilt död mans greppet får inte fixeras på styrhandtaget (t.ex. genom att binda fast det). Fäst aldrig föremål på styrhandtaget (t.ex. arbetskläder). På våt mark ökar risken för olycksfall (användaren halkar lättare). Var särskilt försiktig pga halkrisken. Undvik om möjligt att använda maskinen på våt mark. Låt inte maskinen stå i regnet. Batterifacket ska alltid vara stängt under drift. Starta maskinen: Starta maskinen försiktigt, i enlighet med anvisningarna i kapitlet ”Ta maskinen i bruk”. (Ö 12.) Se till att fötterna befinner sig på ett säkert avstånd från klippverktyget. Maskinen måste stå på en plan yta när den ska startas. Maskinen får inte tippas före start eller under starten. Starta inte elmotorn, om utkastkanalen inte är täckt med utkastluckan resp. gräsuppsamlaren. Undvik att starta och stänga av maskinen flera gånger under kort tid, och att ”leka” med startknappen. Risk för överhettning av elmotorn! Arbete i sluttningar: Arbeta alltid på tvären och inte på längden i en sluttning. Om användaren förlorar kontrollen vid klippning på längden kan han få den gående maskinen över sig. Var särskilt försiktig när du ändrar riktning i en sluttning. Se alltid till att du står stadigt i sluttningar och undvik att använda maskinen i alltför branta sluttningar.0478 131 9927 E - SV

Av säkerhetsskäl får maskinen inte användas i sluttningar med en lutning över 25° (46,6 %). Risk för personskador! 25° stigning motsvarar en vertikal lutning på 46,6 cm vid 100 cm horisontal längd. Arbetet: Varning – risk för personskador! Håll händer och fötter borta från roterande delar. Ta aldrig på den roterande kniven. Håll dig alltid borta från utkastöppningen. Säkerhetsavståndet som skapas av styrhandtaget måste alltid följas. Försök inte att kontrollera kniven när maskinen är i bruk. Öppna inte utkastluckan och/eller ta inte bort gräsuppsamlaren förrän kniven står stilla. En roterande kniv kan orsaka personskador. Arbeta bara med gånghastighet – spring inte när du arbetar med maskinen. Om maskinen körs med för hög fart ökar risken för personskador pga snubbling, halkning osv. Var särskilt försiktig när du vänder maskinen eller drar den mot dig. Risk för att snubbla! Kör alltid runt föremål (vattenspridare, stolpar, vattenventiler, fundament, elektriska ledningar osv.) som finns dolda i gräsmattan. Kör aldrig över sådana föremål. Om klippverktyget eller maskinen stöter emot ett hinder resp. ett främmande föremål måste elmotorn stängas av, säkerhetskontakten dras ut och en fackmannamässig undersökning genomföras. Tänk på att klippverktyget fortsätter att gå i några sekunder tills det stannar. Stäng av elmotorn – när maskinen ska tippas vid transport över andra ytor än gräs – när du skjuter maskinen till eller från ytan som ska klippas – innan du tar bort gräsuppsamlaren – innan du ställer in klipphöjden. Stäng av elmotorn, dra ut säkerhetskontakten och se till att klippverktyget står helt stilla: – Innan du tar bort batteriet. – Innan du lämnar maskinen resp. när maskinen lämnas utan tillsyn. – Innan du transporterar, lyfter eller bär maskinen. – Innan du tar bort blockeringar eller åtgärdar igentäppningar i utkastkanalen. – Innan du kontrollerar, rengör eller genomför arbeten på maskinen (t.ex. fäller ned eller ställer in styrhandtaget). – När klippverktyget har träffat ett främmande föremål. Klippverktyget måste kontrolleras beträffande skador. Maskinen får inte tas i bruk med skadad eller böjd knivaxel resp. motoraxel. Risk för personskador pga defekta delar! – Om maskinen börjar vibrera kraftigt. Hela maskinen, särskilt klippverktyget, måste då kontrolleras beträffande skador och lösa delar. Skadade delar måste bytas ut före fortsatt användning och lösa delar ska fästas/skruvas fast.

4.10 Underhåll, rengöring, reparation

och förvaring Före allt arbete på maskinen, före inställning eller rengöring ● Stäng av elmotorn, ● dra ut säkerhetsstickproppen och ● ta bort batteriet vid behov. Låt maskinen svalna helt före förvaring i ett slutet utrymme, före underhåll och före rengöring. Rengöring: Hela maskinen måste rengöras noggrant efter arbetet. (Ö 13.2) Lossa gräsrester som sitter fast med en träpinne. Rengör gräsklipparens undersida med en borste och vatten. Använd inte högtryckstvätt och rengör inte maskinen under rinnande vatten (t.ex. med en trädgårdsslang). Risk för personskador! Kraftig vibration är oftast ett tecken på en störning. Maskinen får absolut inte tas i bruk med skadad eller böjd knivaxel, eller med en skadad eller böjd kniv. Låt en fackman utföra nödvändiga reparationer – STIHL rekommenderar en STIHL servande fackhandel – om du saknar den kunskap som krävs.223 DEENFRNLITESPTNOFIDAPLSKTRHU SV 0478 131 9927 E - SV Använd inte aggressivt rengöringsmedel. De kan skada plast och metall, och kan påverka användningen av din STIHL maskin negativt. Håll områdena kring ventilationsöppningarna på maskinens ovansida (mellan elmotorns kåpa och kåpan) och på maskinens undersida (i utkastkanalen) fria från föroreningar (t.ex. gräs, halm, mossa, löv eller fett), för att förhindra överhettning resp. brandrisk. Underhåll: Genomför endast underhåll som beskrivs i denna bruksanvisning. Alla andra arbeten ska utföras av en servande fackhandel. Kontakta alltid en servande fackhandel om du saknar de rätta kunskaperna eller hjälpmedlen. STIHL rekommenderar att underhåll och reparationer endast utförs av en STIHL servande fackhandel. En STIHL servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information. Använd endast verktyg, tillbehör eller tillsatsredskap, som har godkänts av STIHL för denna maskin eller tekniskt likvärdiga delar. I annat fall föreligger risk för olyckor med personskador eller skador på maskinen som följd. Kontakta en servande fackhandel vid frågor. Egenskaperna på original STIHL verktyg, tillbehör och reservdelar är optimalt anpassade till maskinen och användarens behov. Original STIHL reservdelar identifieras på STIHL reservdelsnumret, texten STIHL och i vissa fall STIHL reservdelsmarkeringen. På små delar kan beteckningen även stå ensam. Se till att varnings- och instruktionsetiketterna alltid är rena och läsbara. Skadade eller förlorade etiketter ska bytas mot nya originalskyltar från din STIHL servande fackhandel. Se till att den nya delen har samma etiketter när en komponent bytes ut mot en ny del. Kontrollera kniven regelbundet beträffande fastsättning, skador samt slitage. Arbeten på knivenheten får endast genomföras med tjocka arbetshandskar och kräver yttersta försiktighet. Kontrollera att alla muttrar, bultar och skruvar, särskilt knivskruven, är hårt åtdragna så att maskinen är i säkert bruksskick. Kontrollera hela maskinen och gräsuppsamlaren regelbundet beträffande slitage och skador, särskilt innan förvaring (t.ex. före vinteruppehåll). Utslitna eller skadade delar måste bytas ut omedelbart av säkerhetsskäl, så att maskinen alltid är i säkert bruksskick. Om komponenter eller skyddsanordningar har tagits bort för underhåll måste de sättas tillbaka så snart som möjligt och i enlighet med föreskrifterna.

4.11 Förvaring under längre

driftsuppehåll Förvara den kalla maskinen, batteriet och säkerhetsstickproppen åtskilda från varandra i ett torrt och slutet utrymme, ej tillgängligt för barn. Se till att maskinen skyddas mot obehörig användning (t.ex. av barn). Rengör maskinen noggrant innan förvaring (t.ex. vinteruppehåll). Förvara maskinen i säkert bruksskick. Parkera maskinen på en plan yta så att den inte kan rulla iväg av sig själv.

Se till att en uttjänt maskin (gräsklippare, batteri, batteriladdare, tillbehör) sluthanteras på ett fackmannamässigt sätt. Gör gräsklippare obrukbar före sluthanteringen. Ta särskilt bort säkerhetsstickproppen och elkabeln från strömbrytaren till elmotorn, för att förebygga olyckor. Risk för personskador pga klippverktyget! Även uttjänta maskiner får aldrig lämnas utan tillsyn. Se till att maskinen och klippverktyget förvaras utom räckhåll för barn. Batterierna får inte sluthanteras tillsammans med maskinen. Se till att batterierna är urladdade före sluthanteringen (t.ex. genom att låta elmotorn gå) samt att de sluthanteras på ett säkert och miljövänligt sätt.

5. Symbolbeskrivning

Varning! Läs bruksanvisningen före idrifttagning.0478 131 9927 E - SV

● Ställ maskinen på ett vågrätt, jämnt och fast underlag vid alla beskrivna arbeten. ● Ladda batteri (Ö 8.4).

7.2 Montera ensidigt styrhandtag

(RMA 339 C) ● 1 För in hylsan (E) i hålet på styrhandtaget (1). ● 2 Fäst båda brickorna (G) med buktigheten inåt på hylsan. ● 3 Håll fast hylsan (E) och brickorna (G), och för in dem i konsolen (2) tillsammans med styrhandtagen (1). ● 4 Sätt in muttern (H) i konsolen som bilden visar. ● 5 Sätt in skruven (F) utifrån och inåt genom hålen på styrhandtaget (1) och på konsolen (2). Risk för personskador! Håll tredje person borta från det farliga området. Var försiktig – vassa knivar! Knivarna fortsätter att rotera efter att elmotorn har stängts av. Ta bort spärran- ordningen (säkerhetskontakt) före underhåll. RMA 339: Starta elmotorn. RMA 339 C: Starta elmotorn. RMA 339 C: Stäng av elmotorn. Batteriet är för varmt. Laddningen startar efter avkylningsfasen. Batte- riet kan användas igen först efter avkylningsfasen. Batteriet är defekt och måste bytas ut.

6. Leveransens omfattning

Pos. Beteckning Antal A Grundmaskin 1 B Gräsuppsamlarens överdel 1 C Gräsuppsamlarens underdel

D Bult 2 M Säkerhetskontakt 1 N Batteriladdare O Batteri x Bruksanvisning 1 E Hylsa 1 F Skruv 1 G Bricka 2 H Mutter 1 I Vagnskruv 2 J Kabelstyrning 1 K Vred 2 Leveransomfattningen kan vara olika beroende på vilket land maskinen ska levereras till samt typen av utförande.

7. Göra maskinen klar för

användning Risk för personskador Beakta säkerhetsanvisningarna i kapitlet ”För din säkerhet” (Ö 4.). Dra alltid ut säkerhetskontakten före allt arbete på gräsklipparen (Ö 9.2). Vid leverans är batterierna uppladdade till ca 30 %. De måste därför laddas upp före första användning.

styrhandtag (RMA 339) Montera styrhandtagets överdel: ● 1 För in den platta rundskruven (I) genom kabelstyrningen (J) och fäst elkabeln (1). ● 2 Fäst det dubbelsidiga styrhandtaget (2) på styrhandtagets båda underdelar (3). ● 3 För in de platta rundskruvarna (I) – till höger med kabelstyrning (J), till vänster utan – inifrån och utåt genom hålen. ● 4 Skruva fast med vreden (K). Montera kabelclips: ● Montera kabelclipset (4) på styrhandtagets överdel. Lägg in elkabeln (1) som bilden visar. ● Stäng klacken (5) och låt den snäppa in. Avstånd mellan kabelclips och strömbrytare:

7.4 Sätta ihop gräsuppsamlare

● Placera gräsuppsamlarens överdel (B) på gräsuppsamlarens underdel (C). Kontrollera läget i styrningarna. ● Tryck in bultarna (D) inifrån genom de avsedda öppningarna. ● Snäpp in gräsuppsamlarens överdel (B) i gräsuppsamlarens underdel med ett lätt tryck. ● Fäst gräsuppsamlaren (Ö 9.7).

Gräsklipparna RMA 339, RMA 339 C drivs uteslutande med uppladdningsbara STIHL litiumjonbatterier av typen AK. De ev. medföljande batterierna är optimalt anpassade till det avsedda användningsområdet, men du kan använda alla batterier av typen STIHL AK. Gräsklipparens elektronik utbyter data med batteriet som används och anpassar elmotorns effekt till motsvarande kapacitet.

8.2 Ansluta batteriladdare till

elnät ● Sätt in elkontakten (1) i eluttaget (2). ● Efter anslutning av batteriladdaren till strömkällan genomförs ett självtest. Under detta arbetsmoment lyser LED- lampan (3) på batteriladdaren grönt i ca 1 sekund, därefter rött och slocknar sedan igen (Ö 8.6).

8.3 Ta bort/sätta i batteri

● Dra bort säkerhetsstickproppen (Ö 9.2) och håll batterifackets lock i öppen position. Ta bort batteri: ● Tryck spärrhaken (1) mot batteriet och dra ut batteriet (2) uppåt. Sätta i batteri: ● Sätt i batteriet (2) i batterifacket som bilden visar genom att trycka lätt till anslag – ett klick hörs.

Laddningstiden påverkas av olika faktorer, som batteriets temperatur eller omgivningstemperaturen. Den faktiska laddningstiden kan avvika från den angivna laddningstiden. Laddningstiden anges på www.stihl.com/charging-times. ● Ta bort batteriet från batterifacket. (Ö 8.3)

8. Batteri och batteriladdare

När batteriet sätts in i batteriladdaren startar laddningen automatiskt. När batteriet är fulladdat kopplas batteriladdaren från automatiskt. Under laddningen blir batteriet och batteriladdaren varma.

● Anslut batteriladdaren till elnätet. (Ö 8.2) ● Sätt in batteriet (1) i batteriladdarens styrningar (2) och tryck till anslag. LED-lampan på batteriladdaren (3) lyser grönt. LED-lamporna på batteriet (4) lyser grönt och visar laddningstillstånd. ● Dra ut elkontakten om LED-lampan på batteriladdaren (3) och LED-lamporna på batteriet (4) inte lyser längre. Batteriet är fulladdat. ● Ta bort batteriet ur batteriladdaren och sätt in det i batterifacket. (Ö 8.3)

8.5 LED-lampor på batteri

Visa laddningstillstånd: ● Tryck på tryckknappen (1). LED- lamporna lyser grönt i ca 5 sekunder och visar laddningstillstånd. ● Ladda batteriet om den högra LED- lampan blinkar grönt. (Ö 8.4) Störningar: LED-lamporna visar om det förekommer störningar i gräsklipparen eller i batteriet. De kan lysa eller blinka grönt, gult eller rött. 4 röda LED-lampor blinkar: Det finns en störning i batteriet. 1 röd LED-lampa lyser: Batteriet är för varmt eller för kallt. 3 röda LED-lampor lyser: Gräsklipparen är för varm. 3 röda LED-lampor blinkar: Det finns en störning i gräsklipparen. ● Åtgärda störningar. (Ö 20.)

8.6 LED-lampa på batteriladdare

LED-lamporna (3) visar batteriladdarens status. De kan lysa grönt eller blinka rött. LED-lampan lyser grönt och LED-lamporna på batteriet lyser eller blinkar grönt: Batteriet laddas. LED-lampan blinkar rött: Det finns ingen elektrisk kontakt mellan batteriet och batteriladdaren, eller det finns en störning i batteriet eller i batteriladdaren. Om LED-lampan lyser grönt och 1 LED- lampa på batteriet lyser rött är batteriet för varmt eller för kallt. ● Åtgärda störningar. (Ö 20.)

Öppna batterifack: ● Tryck in hållarklacken (1) lite och fäll upp locket (2) bakåt. Stänga batterifack: ● Stäng locket (2) och se till att hållarklacken (1) snäpper in.

9.2 Säkerhetskontakt

Gräsklipparen kan endast tas i bruk om säkerhetskontakten sitter i sockeln bakom batterifacket. ● Lyft locket till batterifacket (1) på framsidan och håll det i öppen position. (Ö 9.1) ● Dra ut: Dra ut säkerhetskontakten (2) ur sockeln (3) och förvara den åtskild från gräsklipparen. Sätta i: Tryck in säkerhetskontakten (2) till anslag i sockeln (3). ● Stäng locket till batterifacket (1).

Batterifacket måste alltid vara stängt under drift. Risk för personskador! Säkerhetskontakten måste dras ut före alla arbeten på maskinen, särskilt före transport, före underhåll och rengöring samt före kontroll. (Ö 4.)

9.3 Strömbrytare Eco-läge

I batterifacket sitter strömbrytaren för Eco-läget, som förlänger batteriets användningstid. (Ö 10.2) Koppla på Eco-läget: ● Ställ strömbrytaren i läge I. Stänga av Eco-läget: ● Ställ strömbrytaren i läge O.

9.4 Ställa in det ensidiga

styrhandtaget (RMA 339 C) Fälla ned styrhandtag: Transportläge (för rengöring av maskinen, för platsspararande transport och förvaring): ● Håll högst upp på styrhandtagets överdel (2) med en hand och lyft lite (avlasta). ● Tryck ned spärrspaken (1) och håll den så. ● Fäll ned styrhandtaget (2) framåt och se till att elkabeln inte skadas. Arbetsposition (för att skjuta maskinen): ● Fäll upp styrhandtaget (2) bakåt och se till att styrhandtaget snäpper in ordentligt. Höjdinställning: Höjden på det ensidiga styrhandtaget kan ställas in i 2 steg: ● Håll högst upp på styrhandtagets överdel (2) med en hand och lyft lite (avlasta). ● Tryck ned spärrspaken (1) och håll den så. ● Ställ styrhandtaget (2) i önskat läge. ● Släpp spärrspaken (1) och se till att styrhandtaget snäpper in ordentligt.

9.5 Fälla ned det dubbelsidiga

styrhandtaget (RMA 339) Transportläge (för rengöring av maskinen, för platsspararande transport och förvaring): ● Lossa vreden (1) tills de går fritt. ● Fäll ned styrhandtagets överdel (2) framåt. Arbetsposition (för att skjuta maskinen): ● Fäll upp styrhandtagets överdel (2) bakåt och håll den med en hand. ● Skruva åt vreden (1). Kontrollera att läget på kabelstyrningen (3) är rätt.

9.6 Central klipphöjdinställning

Du kan välja mellan 5 olika klipphöjder. Nivå 1 = 30 mm Nivå 5 = 70 mm Gräsklippare för Storbritannien: Du kan välja mellan 6 olika klipphöjder. Nivå S = 20 mm Nivå 5 = 70 mm Ställa in klipphöjd: ● 1 Tryck bort höjdinställningsspaken (1) lite från gräsklipparen, tills låsklackarna (2) frigör spaken. ● 2 Lyft eller tryck ned gräsklipparen. Större klipphöjd: Lyft gräsklipparen med höjdinställningsspaken (1) (spaken flyttas framåt). Mindre klipphöjd: Tryck ned gräsklipparen med höjdinställningsspaken (1) (spaken flyttas bakåt). ● Tryck höjdinställningsspaken (1) mot gräsklipparen, tills låsklackarna (2) greppar i spaken. Den valda klipphöjden kan avläsas på den främsta låsklacken (3).

Fästa: ● Öppna utkastluckan (1) och håll den så. Risk för klämskador! Håll alltid med en hand högst upp på styrhandtagets överdel när du aktiverar spärrspaken. Placera aldrig fingrarna mellan styrhandtaget och konsolen (över och under spärrspaken).

Risk för klämskador! Du kan fälla ned styrhandtagets överdel genom att lossa vreden. Därför ska du hålla i styrhandtagets överdel med en hand på det högsta stället när du skruvar loss vreden.

Den minsta klipphöjden bör endast användas på absolut jämna gräsmattor, för att undvika skador.

● Fäst gräsuppsamlaren (2) med hållarklackarna (3) i urtagen (4) på maskinens baksida. ● Stäng utkastluckan (1). Lossa: ● Öppna utkastluckan (1) och håll den så. ● Lyft gräsuppsamlaren (2) och ta bort den bakåt. ● Stäng utkastluckan (1).

Luftströmmen från kniven lyfter mängdindikatorn (1). När gräsuppsamlaren är full stoppas luftströmmen. Om luftströmmen är för liten faller mängdindikatorn (1) tillbaka till viloläget. Detta är en anvisning om att gräsuppsamlaren bör tömmas. Mängdindikatorn fungerar bäst vid optimal luftström. Yttre påverkan som vått, tätt eller högt gräs, låga klipplägen, smuts eller liknande kan påverka luftströmmen och mängdindikatorns funktion negativt. A Gräsuppsamlaren fylls B Full gräsuppsamlare: ● Töm den fulla gräsuppsamlaren (Ö 12.4).

En vacker och tät gräsmatta får man genom att klippa ofta och hålla gräset kort. Klipp inte gräset för kort i varmt och torrt klimat, eftersom gräsmattan annars bränns sönder av solen och ser mindre tilltalande ut! En vass kniv ger en bättre klippbild än en slö. Därför bör den slipas regelbundet (STIHL servande fackhandel).

Klippkapaciteten (batteriets användningstid) påverkas av kvaliteten på gräset och vald klipphöjd. Klippkapaciteten ökar med följande åtgärder: – Klipp gräset oftare. – Öka klipphöjden. – Sänk gånghastigheten. – Låt gräsmattan torka före klippning. Vid behov kan extra STIHL litiumjonbatterier köpas (extra tillbehör). Eco läge: Gräsklipparen är utrustad med Eco läge som gör gräsklipparen extra energisnål och därmed ökar klippkapaciteten. Eco-läget kan kopplas till och från med hjälp av brytaren i batterifacket. (Ö 9.3) Funktionsprincip: Elmotorns varvtal sänks automatiskt när det krävs mindre effekt. När det krävs större effekt höjs varvtalen igen inom bråkdelar av en sekund.

10.3 Användarens arbetsområde

● Av säkerhetsskäl måste användaren uppehålla sig bakom styrhandtaget när elmotorn är igång. Säkerhetsavståndet som skapas av styrhandtaget måste alltid följas. ● Gräsklipparen får endast hanteras av en enda person. Andra personer måste hålla sig borta från det farliga området. (Ö 4.)

10.4 Rätt belastning för elmotorn

Starta inte gräsklipparen i högt gräs. Om det är svårt att starta elmotorn väljer du en högre klipphöjdinställning. Gräsklipparen får inte belastas så att elmotorvarvtalet sjunker väsentligt. Om varvtalet sjunker vid klippning av högt gräs: välj en högre klipphöjdinställning och/eller reducera gånghastigheten.

10.5 Om kniven blockeras

Stäng av elmotorn omedelbart och dra ut säkerhetskontakten. Åtgärda sedan orsaken till störningen.

10.6 Termiskt överbelastningsskydd

för elmotorn Om elmotorn överbelastas under arbetet stänger elektroniken av den. På batteriet lyser vid termisk överbelastning tre röda LED-lampor. (Ö 8.5)

Elmotorns varvtal sänks automatiskt när det krävs mindre effekt och Eco-läget har aktiverats. (Ö 10.2)

DEENFRNLITESPTNOFIDAPLSKTRHU SV 0478 131 9927 E - SV Orsaker till överbelastning: – Slö kniv – Klippning i för högt gräs eller för lågt inställd klipphöjd – För hög gånghastighet – Otillräcklig rengöring av kylluftskanalen (insugsöppning) Omstart Efter en avsvalningsperiod på upp till 10 minuter (beroende på omgivningstemperaturen) kan maskinen tas i bruk igen som vanligt. (Ö 12.) Maskinen är utrustad med flera säkerhetsanordningar för en säker hantering och till skydd för obehörig användning.

11.1 Säkerhetskontakt

Elmotorn kan endast startas om säkerhetskontakten är isatt (Ö 9.2).

11.2 Skyddsanordningar

Gräsklipparen är utrustad med skyddsanordningar som förhindrar direkt kontakt med kniven och utkastat klippmaterial. Hit räknas kåpan, utkastluckan, gräsuppsamlaren och det felfritt monterade styrhandtaget.

11.3 Tvåhandsmanövrering

Elmotorn kan endast startas om startknappen trycks med den högra handen och hålls så samt om död mans greppet dras mot styrhandtaget med den vänstra handen.

När död mans greppet släpps stannar kniven efter mindre än 3 sekunder. En integrerad elmotorbroms förkortar avstanningstiden till knivstillestånd. Mäta avstanningstid När elmotorn har startat roterar kniven och ett vinande ljud hörs. Avstanningstiden motsvarar tiden som det vinande ljudet hörs efter att elmotorn har stängts av och kan mätas med ett stoppur.

12.1 Förberedande åtgärder

● Ladda batteriet och sätt in det i batterifacket. (Ö 8.4) ● Sätt i säkerhetsstickproppen. (Ö 9.2)

12.2 Starta gräsklipparen

● 1 Tryck på startknappen (1) och håll den intryckt. ● 2 Dra död mans greppet (2) mot styrhandtaget och håll det så. ● Startknappen (1) kan släppas igen när död mans greppet (2) har aktiverats.

12.3 Stänga av gräsklippare

● Släpp död mans greppet (1). Elmotorn och kniven stannar efter en kort avstanningstid.

12.4 Tömma gräsuppsamlare

● Lossa gräsuppsamlaren. (Ö 9.7) ● Öppna gräsuppsamlaren vid låsspärren (1). Fäll upp gräsuppsamlarens överdel (2) och håll den så. Tippa gräsuppsamlaren bakåt och töm klippmaterialet. ● Stäng gräsuppsamlaren. ● Fäst gräsuppsamlaren. (Ö 9.7)

11. Säkerhetsanordningar

Risk för personskador! Maskinen får inte tas i bruk om någon av säkerhetsanordningarna är defekt. Kontakta en servande fackhandel – STIHL rekommenderar en STIHL servande fackhandel.

12. Ta maskinen i bruk

Risk för personskador! Läs säkerhetsanvisningarna i kapitlet ”För din säkerhet”. (Ö 4.) Starta inte gräsklipparen i högt gräs. Om det är svårt att starta elmotorn väljer du en högre klipphöjdinställning. Risk för personskador! Stäng av elmotorn av säkerhetsskäl innan gräsuppsamlaren tas bort.

Årligt underhåll genom servande fackhandel: Gräsklipparen bör kontrolleras av en servande fackhandel en gång om året. STIHL rekommenderar en STIHL servande fackhandel.

13.2 Göra rent maskinen

Underhållsintervall: Efter varje användning En noggrann skötsel skyddar maskinen mot skador och förlänger livslängden. ● Ta bort batteriet (Ö 8.3) ● Lossa gräsuppsamlaren (Ö 9.7) Rengöringsposition RMA 339 C: ● Stå till höger om maskinen när den ska tippas. ● Ställ styrhandtagets överdel i det lägsta läget (till anslag, spärrspaken snäpper inte in i detta läge). (Ö 9.4) ● Öppna utkastluckan (1) med den högra handen och håll den så. ● Ta tag i konsolen med den vänstra handen som bilden visar och håll upp utkastluckan. Aktivera samtidigt spärrspaken (2) med tummen och håll den så. ● Ta tag i maskinen med den högra handen på det främre handtaget och tippa den långsamt bakåt, tills styrhandtaget ligger på marken som bilden visar. ● Släpp utkastluckan (1) och spärrspaken (2), och kontrollera att maskinen står stadigt. Rengöringsposition RMA 339: ● Fälla ned dubbelsidigt styrhandtag (Ö 9.5) ● Tippa gräsklipparen och ställ den på styrhandtagets underdelar (3). Anvisningar om rengöring: ● Ta bort smuts med lite vatten och en borste eller en trasa. Rengör alltid även kniven. Rikta aldrig en vattenstråle mot elmotorns delar, tätningar, lagerställen och elektriska komponenter som batterier eller strömbrytare. ● Lossa först fastsittande gräsrester med en träpinne. ● Rengör kylluftskanalen (insugsöppning) mellan elmotorns kåpa och kåpans underdel från smuts, för att garantera en tillräcklig kylning av elmotorn. ● Använd en specialrengöring (t.ex. STIHL specialrengöring) vid behov.

13.3 Elmotor och hjul

Elmotorn är underhållsfri. Hjulens lager är underhållsfria.

Underhållsintervall: Före varje användning ● Rengör batteriet med en fuktig trasa. ● Avsyna om batteriet är skadat. Batterier med synliga skador (t. ex. sprickor eller vätska som tränger ut) får inte användas.

Underhållsintervall: Före varje användning ● Dra ut elkontakten. ● Rengör batteriladdaren med en fuktig trasa. ● Rengör elektriska kontakter på batteriladdaren med en pensel eller en mjuk borste. ● Beakta anvisningarna i batteriladdarens bruksanvisning.

Risk för personskador Beakta säkerhetsanvisningarna i kapitlet ”För din säkerhet” (Ö 4.). Dra alltid ut säkerhetskontakten före allt arbete på gräsklipparen (Ö 9.2). Risk för personskador! Ställ gräsklipparen på ett fast, vågrätt och jämnt underlag innan den tippas. Maskinen kan välta vid arbeten i rengöringsposition. Stå alltid vid sidan av maskinen. Arbeta inte framför eller bakom gräsklipparen.

Underhållsintervall: Före varje användning ● Lägg ned gräsklipparen i rengöringsposition. (Ö 13.2) ● Rengör kniven (1). ● Kontrollera knivtjockleken A på minst 5 ställen med ett skjutmått. Den minsta knivtjockleken gäller även vid knivens vingar. ● Kontrollera knivbredden B i det grå markerade området X på minst 3 ställen med ett skjutmått. Slitagegräns: Knivtjocklek A: 1,6 mm Knivbredd B: 56 mm Byt ut kniven – om den är skadad (hack, sprickor) eller – om mätvärdena uppnås på ett eller flera ställen eller ligger utanför de tillåtna gränserna.

13.7 Demontera och montera

kniv 1 Demontering: ● Använd en lämplig träbit (1) för att hålla emot kniven (2). ● Skruva loss knivskruven (3) och ta bort kniven (2). 2 Montering: ● Rengör knivens anliggningsyta och knivbussningen. ● Kniven (2) monteras med de uppböjda kanterna uppåt. Hållarklackarna (4) måste placeras i knivens stansningar (5). ● Använd en lämplig träbit (1) för att hålla emot kniven (2). ● För på Loctite 243 på gängorna på knivskruven (3). ● Dra åt knivskruven (3). Åtdragningsmoment:

Om du saknar de rätta kunskaperna eller hjälpmedlen bör en fackman slipa kniven (STIHL rekommenderar en STIHL servande fackhandel). En kniv som slipats felaktigt (fel slipvinkel, obalans osv.) påverkar maskinens funktion. I synnerhet kan klippkapaciteten (batteriets användningstid) reduceras och bullret öka. Anvisningar för slipning ● Demontera kniven. (Ö 13.7) ● Kyl kniven under slipningen, t.ex. med vatten. Blåfärgning får inte uppstå, eftersom detta försämrar knivens hållfasthet. ● Slipa kniven jämnt, för att förhindra vibration pga obalans. ● Slipvinkeln måste vara 30°. ● Beakta slitagegränsen. (Ö 13.6)

13.9 Förvaring (vinteruppehåll)

Förvara maskinen i ett torrt, slutet och dammfritt utrymme. Se till att den förvaras utom räckhåll för barn. Förvara alltid gräsklipparen i säkert bruksskick, fäll ned styrhandtaget vid behov. Se till att alla muttrar, bultar och skruvar är hårt åtdragna, byt ut riskhänvisningar och varningsanvisningar på maskinen som blivit oläsliga, kontrollera hela maskinen beträffande slitage eller skador. Byt ut utslitna eller skadade delar. Eventuella störningar på maskinen ska alltid åtgärdas innan förvaring. Risk för personskador! Kniven slits ut olika mycket beroende på var den används och under hur lång tid. Om maskinen används på sandig mark resp. ofta under torra förhållanden utsätts kniven för kraftigare påfrestningar och slits ut mycket snabbare. En utsliten kniv kan gå av och orsaka allvarliga personskador. Följ därför alltid anvisningarna om underhåll av kniven.

Använd en passande hylsa (22 mm) vid lossning och åtdragning för att undvika skador på knivskruven. Risk för personskador! Kniven får endast monteras som på bilden. Särskilt viktigt är att klackarna (6) är riktade nedåt. Byt alltid ut knivskruven (3) tillsammans med kniven. Det föreskrivna åtdragningsmomentet för knivskruven måste följas exakt, eftersom klippverktygets säkra fastsättning är beroende av detta. 250478 131 9927 E - SV

Beakta följande punkter vid en längre tids uppställning av gräsklipparen (vinteruppehåll): ● Rengör noggrant alla yttre delar på maskinen. ● Olja resp. fetta in alla rörliga delar. Förvara batteriet: ● Ta bort batteriet ur batterifacket resp. ur batteriladdaren. ● Gör rent batteriet. ● Förvara batteriet i en förpackning av icke ledande material i ett torrt, slutet och dammfritt utrymme. Se till att batterier skyddas mot obehörig användning (t.ex. av barn). ● Förvara inte oanvända batteri utan använd dem växelvis. ● Beakta tillåtet temperaturområde (Ö 19.1) samt förvara batteri med ett laddningstillstånd mellan 20 % och 40 % (2 gröna LED-lampor lyser) för optimal livslängd. Förvara batteriladdare: ● Ta bort batteriet och dra ut elkontakten ● Gör rent batteriladdaren. ● Förvara batteriladdaren i ett torrt, slutet och dammfritt utrymme, avskilt från batteriet. Se till att den skyddas mot obehörig användning (t.ex. av barn). Batteriladdaren får inte hängas upp i anslutningskabeln.

gräsklipparen Bära maskinen: ● Lyft gräsklipparen alltid i transporthandtagen (1, 2). Se till att kroppen, särskilt fötter och ben, alltid befinner sig på ett säkert avstånd från kniven. ● Bär gräsklipparen, med båda händerna, med en hand i det övre transporthandtaget (2) och med den andra handen i det nedre transporthandtaget (1) eller ● Bär gräsklipparen med en hand i det övre transporthandtaget (2). Binda fast maskinen: ● Säkra gräsklipparen på lastytan med lämpliga fästanordningar. ● Fäst rep resp. band i handtagen (1, 2).

14.2 Transportera batteri

● Kontrollera att batteriet är i säkert bruksskick före transport. (Ö 4.3) ● Transportera batteriet antingen i maskinen eller i den oskadade originalförpackningen. ● Beakta anvisningarna i kapitlet ”För din säkerhet – Transportera batteri”. (Ö 4.7) Batteriet lyder under kraven för transport av farligt gods. Batteriet klassificeras som UN 3480 (litiumjonbatteri) och är kontrollerat enligt FN-manualen för test och kriterier del III, avsnitt 38.3. Transportanvisningar anges på www.stihl.com/safety-data-sheets. Viktiga anvisningar för underhåll och skötsel av produktgruppen Gräsklippare, handstyrd och batteridriven (STIHL RMA) STIHL avsäger sig allt ansvar för sak- och personskador som har uppkommit till följd av att anvisningarna i bruksanvisningen ej har beaktats, särskilt vad gäller säkerhet, handhavande och underhåll, eller som har orsakats av att ej godkända påbyggnadsdetaljer eller reservdelar har använts. Beakta följande viktiga anvisningar för att förhindra skador eller överdrivet slitage på din STIHL maskin:

Risk för personskador! Beakta säkerhetsanvisningarna i kapitlet ”För din säkerhet” (Ö 4.). Dra alltid ut säkerhetskontakten före allt arbete på gräsklipparen (Ö 9.2). Transportera litiumjonbatterier med yttersta försiktighet (Ö 4.3).

15. Minimera slitage och

förhindra skador233 DEENFRNLITESPTNOFIDAPLSKTRHU SV 0478 131 9927 E - SV

1. Förslitningsdelar

Många av STIHL maskinens delar är utsatta för normalt slitage även om den används i enlighet med anvisningarna och måste bytas ut i tid beroende på användningens typ och längd. Hit hör bl.a.: –Kniv – Gräsuppsamlare –Batteri

2. Följ alltid anvisningarna i denna

bruksanvisning Användning, underhåll och förvaring av STIHL maskinen måste ske omsorgsfullt, på det sätt som beskrivs i denna bruksanvisning. Användaren är själv ansvarig för alla skador som orsakas av att säkerhets-, användnings- och underhållsanvisningarna ej beaktas. Detta gäller särskilt vid – felaktig elanslutning (spänning). – förändringar på produkten som inte har godkänts av STIHL. – användning av verktyg eller tillbehör på maskinen, som inte är godkända, inte är lämpliga eller är kvalitativt mindervärdiga. – ej avsedd användning av produkten. – användning av produkten för sport- eller tävlingsändamål. – följdskador som orsakas av att produkten har använts med defekta komponenter.

Alla arbeten som beskrivs i avsnittet ”Underhåll” måste genomföras regelbundet. Om användaren inte kan genomföra detta underhåll själv ska det utföras av en servande fackhandel. STIHL rekommenderar att underhåll och reparationer endast utförs av en STIHL servande fackhandel. En STIHL servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information. Om dessa arbeten inte utförs föreligger risk för skador som användaren är ansvarig för. Hit räknas bl.a.: – skador på drivmotorn pga otillräcklig rengöring av kylluftskanalen (insugsöppning). – korrosions- och andra följdskador orsakade av en felaktig förvaring. – skador på maskinen pga användningen av kvalitativt mindervärdiga reservdelar. – skador pga att underhåll inte genomförts inom rätt tid eller har genomförts på ett felaktigt sätt resp. pga att underhåll och reparation ej har utförts av en servande fackhandel. Gräsklipp hör inte hemma bland soporna, utan bör komposteras. Förpackningar, maskin och tillbehör är tillverkade av återvinningsbart material och ska sluthanteras därefter. Sorterad och miljövänlig sluthantering av materialrester gagnar återanvändningen av återvinningsbart avfall. Därför ska maskinen lämnas till materialinsamlingen efter att dess normala livslängd har uppnåtts. En felaktig sluthantering kan skada hälsan och belasta miljön. Beakta uppgifterna i kapitlet ”Sluthantering” vid sluthanteringen. (Ö 4.12) Kontakta en återvinningsstation eller en servande fackhandel för mer information om hur avfallsprodukter ska sluthanteras på ett fackmannamässigt sätt. Sluthantera alltid batterier på ett fackmannamässigt sätt – beakta lokala föreskrifter. Kasta inte batteriet bland hushållsavfallet, utan lämna tillbaka det till en servande fackhandel eller till en återvinningsstation. Kniv:

Knivskruven måste bytas ut vid varje knivbyte. Reservdelar finns att få via en STIHL servande fackhandel.

förklarar på eget ansvar att – Typ: batterigräsklippare – Fabrikat: STIHL – Typ: RMA 339.0, RMA 339.0 C – Klippbredd: 37 cm – Modellnummer: 6320 motsvarar de gällande bestämmelserna i riktlinjen 2000/14/EC, 2006/42/EC, 2014/30/EU, 2011/65/EU och 2006/66/EC samt är utvecklad och tillverkad enligt följande normer, vars version var giltig vid respektive produktionsdatum: EN 60335-1, EN 60335-2-29, EN 60335- 2-77, EN 55014-1 och EN 55014-2 (om de kan tillämpas). Deltagandes namn och adress: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, DE Bestämningen av den uppmätta och garanterade ljudnivån har utförts enligt riktlinjen 2000/14/EC, bilaga VIII. – Uppmätt ljudnivå: 89,4 dB(A) – Garanterad ljudnivå: 90 dB(A) Tekniska underlag förvaras hos STIHL Tirol GmbH. Tillverkningsår och maskinnummer finns på gräsklipparen. Langkampfen, 02.11.2020 STIHL Tirol GmbH stf. Matthias Fleischer, områdeschef inom forskning och utveckling stf. Sven Zimmermann, områdeschef inom kvalitet

Modellnummer 6320 Typ EC-motor Spänning 36 V Effekt 900 W Skyddsklass III Skyddstyp IPX 1 Klippanordning knivbalk Klippbredd 37 cm Varvtal klippanordning 3350 varv/min Drivning knivbalk permanent Åtdragningsmoment knivskruv 10 - 15 Nm Klipphöjd 30 - 70 mm Klipphöjd (endast för Storbritannien) 20 - 70 mm Gräsuppsamlare 40 l Hjul-ø fram 150 mm Hjul-ø bak 180 mm Buller: Enligt 2000/14/EC / S.I. 2001/1701: Garanterad ljudnivå

1 dB(A) Enligt EN 60335-2-77: Ljudtrycksnivå på arbetsplats L

2 dB(A) RMA 339.0 Längd 122 cm Bredd 42 cm Höjd 107 cm Vikt (utan batteri) 14 kg Hand-/armvibrationer: Angivet vibrationsvärde enligt EN 12096: Uppmätt värde a

Mätning enligt EN 20643, EN 60335-2-77 RMA 339.0 C Längd 135 cm Bredd 43 cm Höjd 110 cm Vikt (utan batteri) 16 kg Hand-/armvibrationer: Angivet vibrationsvärde enligt EN 12096: Uppmätt värde a

Denna symbol hänvisar till uppgifterna om antal celler och energiinnehåll enligt celltillverkarens specifikationer. Energiinnehållet som är tillgängligt under användning är lägre.

REACH är en EG-förordning för registrering, bedömning och godkännande av kemikalier. Information om uppfyllandet av REACH- förordningen (EG) nr 1907/2006 finns på www.stihl.com/reach. Störning: Elmotorn startar inte Möjlig orsak: – Laddningstillståndet i batteriet är för lågt – på batteriet blinkar 1 grön LED- lampa – Batteriet är för kallt/för varmt – på batteriet lyser 1 röd LED-lampa – Störning i batteriet – på batteriet blinkar 4 röda LED-lampor – Gräsklipparen är för varm – på batteriet lyser 3 röda LED-lampor – Störning i gräsklipparen – på batteriet blinkar 3 röda LED-lampor – Startknappen inte intryckt – Säkerhetsstickproppen inte isatt – Elanslutningen mellan gräsklipparen och batteriet är bruten – Elmotorn är överbelastad pga för högt eller för fuktigt gräs – Fukt i maskinen och/eller batteriet – Klipphuset är igensatt – Säkringen i säkerhetsstickproppen defekt Åtgärd: – Ladda batteriet (Ö 8.4) – Värm batteriet resp. låt det svalna – Ta ur batteriet och sätt i det igen. Kontakta en servande fackhandel vid behov (#) – Låt gräsklipparen svalna – Rengör elektriska kontakter i batterilådan (Ö 13.2), kontakta en servande fackhandel vid behov (#) – Tryck på startknappen (Ö 12.2) – Sätt i säkerhetsstickproppen (Ö 9.2) – Sätt i batteriet på rätt sätt (Ö 8.3), rengör elektriska kontakter i batterilådan (Ö 13.2) – Starta inte elmotorn i högt gräs, anpassa klipphöjden (Ö 9.6) – Ta bort batteriet ur batterilådan och torka det, rengör resp. torka batterifacket (Ö 8.3) – Rengör klipphuset (Ö 13.2) – Byt säkerhetsstickproppen (#) Störning: Elmotorn stängs av under drift Möjlig orsak: – Gräsklipparen är för varm – på batteriet lyser 3 röda LED-lampor – Elektrisk störning – Säkerhetsstickproppen felinsatt – Maskinen är överbelastad pga klippning i för högt eller för fuktigt gräs – Defekt i gräsklipparen Åtgärd: – Låt gräsklipparen svalna – Ta bort och sätt i batteriet (Ö 8.3) – Sätt i säkerhetsstickproppen (Ö 9.2) – Anpassa klipphöjden och klipphastigheten till rådande klippförhållanden (Ö 9.6) – Reparera gräsklipparen (#) Störning: Kraftig vibration under drift Möjlig orsak: – Knivskruven är lös – Kniven är inte balanserad Åtgärd: – Dra åt knivskruven (Ö 13.7) – Slipa (balansera) eller byt ut kniven (Ö 13.8) Störning: Oren klippning, gräsmattan blir gul Möjlig orsak: – Kniven är slö eller utsliten Tolerans K

Mätning enligt EN 20643, EN 60335-2-77 Batteriteknologi litiumjoner Spänning 36 V Kapacitet i Ah se typskylt Energiinnehåll i Wh se typskylt Vikt i kg se typskylt Tillåtet temperaturområde -10 °C till +50 °C

– Gånghastigheten är för hög i förhållande till klipphöjden Åtgärd: – Slipa eller byt ut kniven (Ö 13.8) – Reducera gånghastigheten och/eller välj rätt klipphöjd (Ö 9.6) Störning: Svårstartad eller elmotorns effekt för svag Möjlig orsak: – Batteriet urladdat – Klippning i för högt eller för fuktigt gräs – Klipphuset är igensatt – Kniven är slö eller utsliten Åtgärd: – Ladda batteriet (Ö 8.4) – Anpassa klipphöjden och klipphastigheten till rådande klippförhållanden (Ö 9.6) – Rengör klipphuset (Ö 13.2) – Slipa eller byt ut kniven (Ö 13.8) Störning: Maskinen växlar inte till Eco-läget Möjlig orsak: – Klipphuset är igensatt – Kniven är slö, utsliten eller skadad Åtgärd: – Rengör klipphuset (Ö 13.2) – Slipa eller byt ut kniven (Ö 13.7) Störning: Utkastkanalen igensatt Möjlig orsak: – Kniven är utsliten – Klippning i för högt eller för fuktigt gräs Åtgärd: – Byt ut kniven (Ö 13.8) – Anpassa klipphöjden och klipphastigheten till rådande klippförhållanden (Ö 9.6) Störning: Driftstiden för kort Möjlig orsak: – Batteriet inte fulladdat – Klippning i för högt eller för fuktigt gräs – Klipphuset är igensatt – Kniven är slö eller utsliten – Batteriets livslängd har överskridits Åtgärd: – Ladda batteriet (Ö 8.4) – Anpassa klipphöjden och klipphastigheten till rådande klippförhållanden (Ö 9.6) – Rengör klipphuset (Ö 13.2) – Slipa eller byt ut kniven (Ö 13.8) – Byt batteri (#) Störning: Batteriet fastnar när det sätts i batterifacket Möjlig orsak: – Styrningarna eller de elektriska kontakterna i batterifacket är smutsiga Åtgärd: – Rengör styrningarna resp. de elektriska kontakterna i batterifacket (Ö 13.2) Störning: Batteriet laddas inte fastän LED-lampan på batteriladdaren blinkar grönt Möjlig orsak: – Batteriet för kallt/för varmt (på batteriet lyser en röd LED-lampa) Åtgärd: – Värm batteriet resp. låt det svalna (Ö 8.4). Använd batteriladdaren endast i stängda, torra utrymmen samt alltid inom ett temperaturområde på mellan +5 °C och upp till max. +40 °C. Störning: När batteriet sätts in i batteriladdaren startar inte laddningen Möjlig orsak: – Batteriet är för kallt/för varmt – på batteriet lyser 1 röd LED-lampa – Ingen elektrisk kontakt mellan batteriladdaren och batteriet – Fel på batteriladdarens strömförsörjning Åtgärd: – Låt batteriet sitta i batteriladdaren. Laddningen startar automatiskt när tillåtet temperaturområde nåtts. – Ta bort och sätt i batteriet (Ö 8.3) – Anslut batteriladdaren till elnätet (Ö 8.2) – Kontrollera elnätet – Kontrollera batteriladdaren och byt vid behov (#) Störning: Batteriet laddas inte, ingen LED-lampa lyser Möjlig orsak: – Ingen elektrisk kontakt mellan batteriladdaren och batteriet237 DEENFRNLITESPTNOFIDAPLSKTRHU SV 0478 131 9927 E - SV – Fel på batteriladdarens strömförsörjning Åtgärd: – Ta bort batteriet ur batterifacket och sätt in det igen (Ö 8.3) – Anslut batteriladdaren till elnätet (Ö 8.2) – Kontrollera elnätet – Kontrollera batteriladdaren och byt vid behov (#) Störning: LED-lampan på batteriladdaren blinkar rött Möjlig orsak: – Ingen elektrisk kontakt mellan batteriladdaren och batteriet – Defekt batteri (4 LED-lampor på batteriet blinkar rött i ca 5 sekunder) – Batteriladdaren defekt Åtgärd: – Ta bort batteriet ur batterifacket och sätt in det igen (Ö 8.3) – Kontrollera batteriet och byt vid behov

– Kontrollera batteriladdaren och byt vid behov (#)

21.1 Överlämningsbekräftelse

21.2 Servicebekräftelse

Överlämna denna bruksanvisning till din STIHL servande fackhandel vid underhåll. Denna bekräftar i de förtryckta fälten att servicearbetena har genomförts.

Service utförd den Datum för nästa service 270478 131 9927 E - SV
