BEDIENUNGSANLEITUNG RMA 339 C STIHL

FRNLITESPTNOSVFIDAPLSKTRHU 0478 131 9927 E - DE Liebe Kundin, lieber Kunde, es freut uns, dass Sie sich für STIHL entschieden haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Produkte mit hoher Zuverlässigkeit auch bei extremer Beanspruchung. STIHL steht auch für Spitzenqualität beim Service. Unser Fachhandel gewährleistet kompetente Beratung und Einweisung sowie eine umfassende technische Betreuung. Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude mit Ihrem STIHL Produkt. Dr. Nikolas Stihl

WICHTIG! VOR GEBRAUCH LESEN

UND AUFBEWAHREN. Gedruckt auf chlorfrei gebleichtem Papier. Papier ist recycelbar. Schutzumschlag ist halogenfrei.

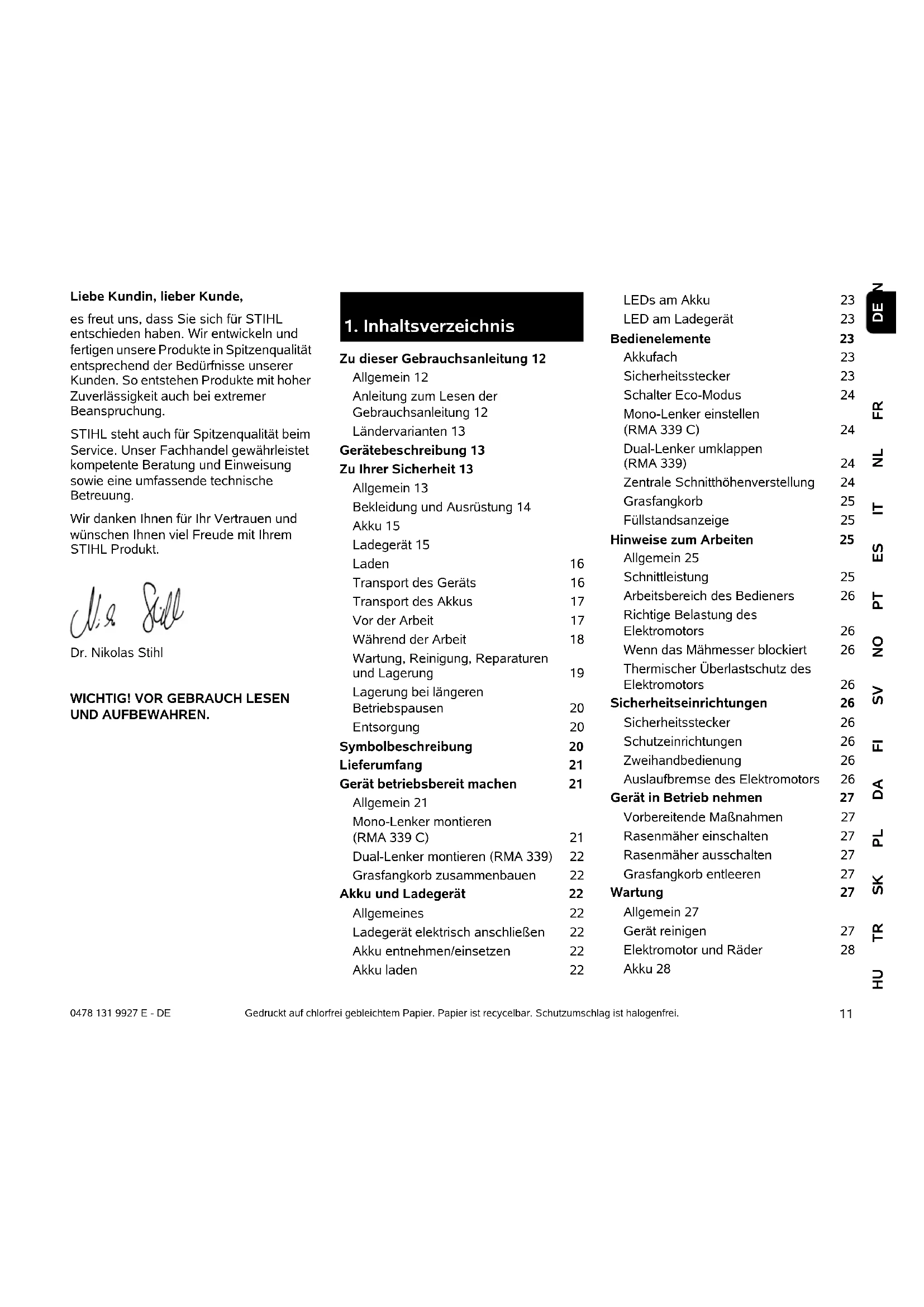

1. Inhaltsverzeichnis

Zu dieser Gebrauchsanleitung 12 Allgemein 12 Anleitung zum Lesen der Gebrauchsanleitung 12 Ländervarianten 13 Gerätebeschreibung 13 Zu Ihrer Sicherheit 13 Allgemein 13 Bekleidung und Ausrüstung 14 Akku 15 Ladegerät 15 Laden 16 Transport des Geräts 16 Transport des Akkus 17 Vor der Arbeit 17 Während der Arbeit 18 Wartung, Reinigung, Reparaturen und Lagerung 19 Lagerung bei längeren Betriebspausen 20 Entsorgung 20 Symbolbeschreibung 20 Lieferumfang 21 Gerät betriebsbereit machen 21 Allgemein 21 Mono-Lenker montieren (RMA 339 C) 21 Dual-Lenker montieren (RMA 339) 22 Grasfangkorb zusammenbauen 22 Akku und Ladegerät 22 Allgemeines 22 Ladegerät elektrisch anschließen 22 Akku entnehmen/einsetzen 22 Akku laden 22 LEDs am Akku 23 LED am Ladegerät 23 Bedienelemente 23 Akkufach 23 Sicherheitsstecker 23 Schalter Eco-Modus 24 Mono-Lenker einstellen (RMA 339 C) 24 Dual-Lenker umklappen (RMA 339) 24 Zentrale Schnitthöhenverstellung 24 Grasfangkorb 25 Füllstandsanzeige 25 Hinweise zum Arbeiten 25 Allgemein 25 Schnittleistung 25 Arbeitsbereich des Bedieners 26 Richtige Belastung des Elektromotors 26 Wenn das Mähmesser blockiert 26 Thermischer Überlastschutz des Elektromotors 26 Sicherheitseinrichtungen 26 Sicherheitsstecker 26 Schutzeinrichtungen 26 Zweihandbedienung 26 Auslaufbremse des Elektromotors 26 Gerät in Betrieb nehmen 27 Vorbereitende Maßnahmen 27 Rasenmäher einschalten 27 Rasenmäher ausschalten 27 Grasfangkorb entleeren 27 Wartung 27 Allgemein 27 Gerät reinigen 27 Elektromotor und Räder 28 Akku 280478 131 9927 E - DE

Diese Gebrauchsanleitung ist eine Originalbetriebsanleitung des Herstellers im Sinne der EG-Richtlinie 2006/42/EC. STIHL arbeitet ständig an der Weiterentwicklung seiner Produktpalette; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten. Aus den Angaben und Abbildungen dieses Heftes können aus diesem Grund keine Ansprüche abgeleitet werden. In dieser Gebrauchsanleitung sind eventuell Modelle beschrieben, welche nicht in jedem Land verfügbar sind. Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.

2.2 Anleitung zum Lesen der

Gebrauchsanleitung Bilder und Texte beschreiben bestimmte Handhabungsschritte. Sämtliche Bildsymbole, die auf dem Gerät angebracht sind, werden in dieser Gebrauchsanleitung erklärt. Blickrichtung: Blickrichtung bei Verwendung „links“ und „rechts“ in der Gebrauchsanleitung: Der Benutzer steht hinter dem Gerät und blickt in Fahrtrichtung vorwärts. Kapitelverweis: Auf entsprechende Kapitel und Unterkapitel für weitere Erklärungen wird mit einem Pfeil verwiesen. Das folgende Beispiel zeigt einen Verweis auf ein Kapitel: (Ö 7.2) Kennzeichnung von Textabschnitten: Die beschriebenen Anweisungen können wie in den folgenden Beispielen gekennzeichnet sein. Handhabungsschritte, die das Eingreifen des Benutzers erfordern: ● Schraube (1) mit einem Schraubenzieher lösen, Hebel (2) betätigen ... Generelle Aufzählungen: – Einsatz des Produkts bei Sport- oder Wettbewerbsveranstaltungen Texte mit zusätzlicher Bedeutung: Textabschnitte mit zusätzlicher Bedeutung werden mit einem der nachfolgend beschriebenen Symbole gekennzeichnet, um diese in der Gebrauchsanleitung zusätzlich hervorzuheben. Ladegerät 28 Messerverschleiß prüfen 28 Mähmesser aus- und einbauen 28 Mähmesser schärfen 29 Aufbewahrung (Winterpause) 29 Transport 30 Rasenmäher tragen und befestigen 30 Akku transportieren 30 Verschleiß minimieren und Schäden vermeiden 30 Umweltschutz 31 Übliche Ersatzteile 31 Konformitätserklärung 31 EU-Konformitätserklärung Rasenmäher STIHL RMA 339.0, RMA 339.0 C 31 Anschrift STIHL Hauptverwaltung 32 Anschriften STIHL Vertriebsgesellschaften 32 Anschriften STIHL Importeure 32 Technische Daten 32 Akku STIHL AK 33 REACH 33 Fehlersuche 33 Serviceplan 35 Übergabebestätigung 35 Servicebestätigung 35

Gebrauchsanleitung Gefahr! Unfall- und schwere Verletzungsgefahr für Personen. Ein bestimmtes Verhalten ist notwendig oder zu unterlassen. Warnung! Verletzungsgefahr für Personen. Ein bestimmtes Verhalten verhindert mögliche oder wahrscheinliche Verletzungen. Vorsicht! Leichte Verletzungen bzw. Sachschäden können durch ein bestimmtes Verhalten verhindert werden. Hinweis Information für eine bessere Nutzung des Gerätes und um mögliche Fehlbedienungen zu vermeiden.DEEN

FRNLITESPTNOSVFIDAPLSKTRHU 0478 131 9927 E - DE Texte mit Bildbezug: Abbildungen, die den Gebrauch des Geräts erklären, finden Sie ganz am Anfang der Gebrauchsanleitung. Das Kamerasymbol dient zur Verknüpfung der Bilder auf den Bildseiten mit dem entsprechenden Textteil in der Gebrauchsanleitung.

STIHL liefert abhängig vom Auslieferungsland Ladegeräte mit unterschiedlichen Steckern und Schaltern aus. In den Abbildungen sind Ladegeräte mit Eurosteckern dargestellt, der Netzanschluss von Geräten mit anderen Steckerausführungen erfolgt auf gleichartige Weise.

Bei der Arbeit mit dem Gerät sind diese Unfall- Verhütungsvorschriften unbedingt zu befolgen. Vor der ersten Inbetriebnahme muss die gesamte Gebrauchsanleitung aufmerksam durchgelesen werden. Bewahren Sie die Gebrauchsanleitung für späteren Gebrauch sorgfältig auf. Diese Vorsichtsmaßnahmen sind für Ihre Sicherheit unerlässlich, die Auflistung ist jedoch nicht abschließend. Benutzen Sie das Gerät stets mit Vernunft und Verantwortungsbewusstsein und denken Sie daran, dass der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist. Machen Sie sich mit den Bedienteilen und dem Gebrauch des Geräts vertraut. Das Gerät darf nur von Personen benutzt werden, die die Gebrauchsanleitung gelesen haben und die mit der Handhabung des Geräts vertraut sind. Vor der erstmaligen Inbetriebnahme muss sich der Benutzer um eine fachkundige und praktische Unterweisung bemühen. Dem Benutzer muss vom Verkäufer oder von einem anderen Fachkundigen erklärt werden, wie das Gerät sicher zu verwenden ist. Bei dieser Unterweisung sollte dem Benutzer insbesondere bewusst gemacht werden, dass für die Arbeit mit dem Gerät äußerste Sorgfalt und Konzentration notwendig sind. Auch wenn Sie dieses Gerät vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Das Gerät inklusive aller Anbauten darf nur an Personen weitergegeben bzw. verliehen werden, die mit diesem Modell und seiner Handhabung grundsätzlich vertraut sind. Die Gebrauchsanleitung ist Teil des Geräts und muss stets mitgegeben werden. Sicherstellen, dass der Benutzer körperlich, sensorisch und geistig fähig ist, das Gerät zu bedienen und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig eingeschränkt dazu fähig ist, darf der Benutzer nur unter Aufsicht oder nach Anweisung durch eine verantwortliche Person damit arbeiten.

3. Gerätebeschreibung

1 Lenkeroberteil 2 Lenkerunterteil (RMA 339) 3 Konsole (RMA 339 C) 4 Gehäuse 5 Motorhaube 6 Hinterrad 7 Vorderrad 8 Grasfangkorb 9 Oberer Transportgriff 10 Unterer Transportgriff 11 Auswurfklappe 12 Drehgriff (RMA 339) 13 Rasthebel Lenker (RMA 339 C)

14 Füllstandsanzeige (Grasfangkorb) 15 Motorstoppbügel 16 Höhenverstellhebel 17 Einschaltknopf 18 Leistungsschild mit Maschinennummer 19 Deckel 20 Sicherheitsstecker 21 Schalter Eco-Modus 22 Akku 23 Ladegerät

4. Zu Ihrer Sicherheit

Lebensgefahr durch Erstickung! Erstickungsgefahr für Kinder beim Spielen mit Verpackungsmaterial. Verpackungsmaterial unbedingt von Kindern fernhalten.0478 131 9927 E - DE

Sicherstellen, dass der Benutzer volljährig ist oder entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet wird. Benutzen Sie das Gerät nur ausgeruht und bei guter körperlicher sowie geistiger Verfassung. Wenn Sie gesundheitlich beeinträchtigt sind, sollten Sie Ihren Arzt fragen, ob die Arbeit mit dem Gerät möglich ist. Nach der Einnahme von Alkohol, Drogen oder Medikamenten, die das Reaktionsvermögen beeinträchtigen, darf nicht mit dem Gerät gearbeitet werden. Das Gerät ist für den privaten Gebrauch konzipiert. Achtung – Unfallgefahr! Das Gerät ist nur zum Rasenmähen bestimmt. Eine andere Verwendung ist nicht gestattet und kann gefährlich sein oder zu Schäden am Gerät führen. Wegen körperlicher Gefährdung des Benutzers darf das Gerät für folgende Arbeiten nicht eingesetzt werden (unvollständige Aufzählung): – zum Trimmen von Büschen, Hecken und Sträuchern, – zum Schneiden von Rankgewächsen, – zur Rasenpflege auf Dachbepflanzungen und in Balkonkästen, – zum Häckseln und Zerkleinern von Baum- und Heckenschnitt, – zum Reinigen von Gehwegen (Absaugen, Fortblasen), – zum Einebnen von Bodenerhebungen wie z. B. Maulwurfshügeln. – zum Transportieren von Schnittgut, außer im dafür vorgesehenen Grasfangkorb. Aus Sicherheitsgründen ist jede Veränderung am Gerät, ausgenommen der fachgerechte Anbau von Zubehör, welches von STIHL zugelassen ist, untersagt, außerdem führt dies zur Aufhebung des Garantieanspruchs. Auskunft über zugelassenes Zubehör erhalten Sie bei Ihrem STIHL Fachhändler. Insbesondere ist jede Manipulation am Gerät untersagt, welche die Leistung oder die Drehzahl des Verbrennungsmotors bzw. des Elektromotors verändert. Es dürfen keine Änderungen am Gerät vorgenommen werden, welche zu einer Erhöhung der Geräuschemission führen. Mit dem Gerät dürfen keine Gegenstände, Tiere oder Personen, insbesondere Kinder, transportiert werden. Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in land- und forstwirtschaftlichen Betrieben ist besondere Vorsicht erforderlich. Lassen Sie das Gerät nur los, wenn es auf einer ebenen Fläche steht und nicht von selbst davonrollen kann. Achtung! Gefährdung der Gesundheit durch Vibrationen! Übermäßige Belastung durch Vibrationen kann zu Kreislauf- oder Nervenschäden führen, insbesondere bei Menschen mit Kreislaufproblemen. Wenden Sie sich an einen Arzt, falls Symptome auftreten, die durch Vibrationsbelastung ausgelöst worden sein könnten. Solche Symptome, die hauptsächlich in den Fingern, Händen oder Handgelenken auftreten, sind zum Beispiel (unvollständige Aufzählung): – Gefühllosigkeit, –Schmerzen, – Muskelschwäche, – Hautverfärbungen, – unangenehmes Kribbeln. Den Lenker während des Betriebs fest aber nicht verkrampft mit beiden Händen an den vorgesehenen Stellen halten. Arbeitszeiten so planen, dass höhere Belastungen über einen längeren Zeitraum vermieden werden.

4.2 Bekleidung und Ausrüstung

Während der Arbeit ist immer festes Schuhwerk mit griffiger Sohle zu tragen. Arbeiten Sie niemals barfuß oder beispielsweise in Sandalen. Bei Wartungs- und Reinigungsarbeiten sowie beim Transport des Geräts zusätzlich stets feste Handschuhe tragen und lange Haare zusammenbinden und sichern (Kopftuch, Mütze etc.). Beim Schärfen des Mähmessers muss eine geeignete Schutzbrille getragen werden. Das Gerät darf nur mit langen Hosen und eng anliegender Kleidung in Betrieb genommen werden. Niemals lose Kleidung tragen, die an beweglichen Teilen (Bedienhebel) hängen bleiben kann – auch keinen Schmuck, keine Krawatten und keine Schals.DEEN

Kinder können die Gefahren des Akkus nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden. ● Kinder fernhalten. ● Akku außerhalb der Reichweite von Kindern aufbewahren. Der Akku ist nicht gegen alle Umgebungseinflüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku in Brand geraten oder explodieren. Personen können verletzt werden und Sachschaden kann entstehen. ● Akku vor Hitze und Feuer schützen. ● Akku nicht ins Feuer werfen. ● Zulässigen Temperaturbereich des Akkus einhalten. (Ö 19.1) ● Akku von metallischen Gegenständen fernhalten. ● Akku vor Regen und Feuchtigkeit schützen und nicht in Flüssigkeiten tauchen. ● Akku nicht hohem Druck aussetzen. ● Akku nicht Mikrowellen aussetzen. ● Akku vor Chemikalien und Salzen schützen. ● Akku nicht fallen lassen. ● Akku sauber und trocken aufbewahren. ● Akku in einem geschlossenen Raum aufbewahren. ● Akku getrennt vom Rasenmäher und vom Ladegerät aufbewahren. ● Akku in einer elektrisch nicht leitfähigen Verpackung aufbewahren. ● Akku im zulässigen Temperaturbereich aufbewahren. (Ö 19.1) Der Akku ist im betriebssicheren Zustand, falls folgende Bedingungen erfüllt sind: – Der Akku ist unbeschädigt. – Der Akku ist sauber und trocken. – Der Akku funktioniert und ist nicht verändert. In einem nicht betriebssicheren Zustand kann der Akku nicht mehr sicher funktionieren. Personen können schwer verletzt werden. ● Nicht mit einem beschädigten oder defekten Akku arbeiten. ● Einen beschädigten oder defekten Akku nicht laden. ● Falls der Akku verschmutzt oder nass ist: Akku reinigen und trocknen lassen. ● Akku nicht verändern. ● Keine Gegenstände in die Öffnungen des Akkus stecken. ● Elektrische Kontakte des Akkus nicht mit metallischen Gegenständen verbinden und kurzschließen. ● Akku nicht öffnen. Aus einem beschädigten Akku kann Flüssigkeit austreten. Falls die Flüssigkeit mit der Haut oder den Augen in Kontakt kommt, können die Haut oder die Augen gereizt werden. ● Kontakt mit der Flüssigkeit vermeiden. ● Falls Kontakt mit der Haut aufgetreten ist: Betroffene Hautstellen mit reichlich Wasser und Seife abwaschen. ● Falls Kontakt mit den Augen aufgetreten ist: Augen mindestens 15 Minuten mit reichlich Wasser spülen und einen Arzt aufsuchen. Ein beschädigter oder defekter Akku kann ungewöhnlich riechen, rauchen oder brennen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ● Falls der Akku ungewöhnlich riecht oder raucht: Akku nicht verwenden und und von brennbaren Stoffen fernhalten. ● Falls der Akku brennt: Akku mit einem Feuerlöscher oder Wasser löschen.

Kinder können die Gefahren des Ladegeräts und des elektrischen Stroms nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden. ● Kinder fernhalten. ● Ladegerät außerhalb der Reichweite von Kindern aufbewahren. Das Ladegerät ist nicht gegen alle Umgebungseinflüsse geschützt. Falls das Ladegerät bestimmten Umgebungseinflüssen ausgesetzt ist, kann das Ladegerät in Brand geraten oder explodieren. Personen können verletzt werden und Sachschaden kann entstehen. ● Ladegerät nicht in einer leicht brennbaren und nicht in einer explosiven Umgebung betreiben. ● Ladegerät nicht auf einem leicht brennbaren Untergrund betreiben. ● Zulässigen Temperaturbereich des Ladegeräts einhalten.0478 131 9927 E - DE

● Ladegerät in einem geschlossenen und trockenen Raum betreiben. ● Ladegerät getrennt vom Rasenmäher und vom Akku aufbewahren. ● Ladegerät vor dem Einlagern abkühlen lassen. ● Ladegerät sauber und trocken aufbewahren. ● Ladegerät in einem geschlossenen Raum aufbewahren. Das Ladegerät ist im betriebssicheren Zustand, falls folgende Bedingungen erfüllt sind: – Das Ladegerät ist unbeschädigt. – Das Ladegerät ist sauber und trocken. – Das Ladegerät funktioniert und ist nicht verändert. In einem nicht betriebssicheren Zustand können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt werden. ● Ein beschädigtes oder defektes Ladegerät nicht verwenden. Das Ladegerät entsorgen. ● Falls das Ladegerät verschmutzt oder nass ist: Ladegerät reinigen und trocknen lassen. ● Ladegerät nicht verändern. ● Keine Gegenstände in die Öffnungen des Ladegeräts stecken. ● Elektrische Kontakte des Ladegeräts nicht mit metallischen Gegenständen verbinden und kurzschließen. ● Ladegerät nicht öffnen. Die Anschlussleitung ist nicht dafür bestimmt, das Ladegerät daran zu tragen oder aufzuhängen. Die Anschlussleitung und das Ladegerät können beschädigt werden. ● Ladegerät am Gehäuse greifen und festhalten. Eine Griffmulde zum einfachen Anheben des Ladegeräts ist am Ladegerät angebracht. ● Ladegerät an der Wandhalterung aufhängen.

Kontakt mit stromführenden Teilen kann durch folgende Ursachen entstehen: – Die Anschlussleitung ist beschädigt. – Der Netzstecker ist beschädigt. – Die Steckdose ist nicht richtig installiert. Kontakt mit stromführenden Teilen kann zu einem Stromschlag führen. Der Benutzer kann schwer verletzt oder getötet werden. ● Sicherstellen, dass die Anschlussleitung und der Netzstecker unbeschädigt sind. ● Netzstecker in eine richtig installierte Steckdose stecken. Während des Ladens kann eine falsche Netzspannung oder eine falsche Netzfrequenz zu einer Überspannung im Ladegerät führen. Das Ladegerät kann beschädigt werden. ● Sicherstellen, dass die Netzspannung und die Netzfrequenz des Stromnetzes mit den Angaben auf dem Leistungsschild des Ladegeräts übereinstimmen. Während des Ladens kann ein beschädigtes oder ein defektes Ladegerät ungewöhnlich riechen oder rauchen. Personen können verletzt werden oder Sachschaden kann entstehen. ● Netzstecker aus der Steckdose ziehen. Das Ladegerät kann bei unzureichender Wärmeabfuhr überhitzen und einen Brand auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ● Ladegerät nicht abdecken. ● Ladegerät an der Wandhalterung aufhängen. Falls mehrere Ladegeräte an einer Steckdose angeschlossen sind, können während des Ladens elektrische Leitungen überlastet werden. Die elektrischen Leitungen können sich erwärmen und einen Brand auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ● Ladegerät einzeln an eine Steckdose anschließen. ● Ladegerät nicht an Mehrfach- Steckdosen anschließen.

4.6 Transport des Geräts

Nur mit Handschuhen arbeiten, um Verletzungen an scharfkantigen und heißen Geräteteilen zu verhindern. Vor dem Transport das Gerät ausschalten, Messer zum Stillstand kommen lassen und Sicherheitsstecker abziehen. Das Gerät nur mit ausgekühltem Elektromotor transportieren.DEEN

FRNLITESPTNOSVFIDAPLSKTRHU 0478 131 9927 E - DE Beachten Sie das Gewicht des Geräts und benutzen Sie bei Bedarf geeignete Verladehilfen (Laderampen, Hebevorrichtungen). Gerät und mittransportierte Geräteteile (z. B. Grasfangkorb) auf der Ladefläche mit ausreichend dimensionierten Befestigungsmitteln (Gurte, Seile usw.) sichern. Beim Anheben und Tragen Kontakt mit dem Mähmesser vermeiden. Beachten Sie die Angaben im Kapitel "Transport". Dort ist beschrieben, wie das Gerät anzuheben bzw. zu verzurren ist. (Ö 14.) Beachten Sie beim Transport des Geräts regionale gesetzliche Vorschriften, insbesondere was die Ladungssicherheit und den Transport von Gegenständen auf Ladeflächen betrifft.

4.7 Transport des Akkus

Der Akku ist nicht gegen alle Umgebungseinflüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku beschädigt werden und Sachschaden kann entstehen. ● Einen beschädigten Akku nicht transportieren. ● Akku im Gerät, in einer elektrisch nicht leitfähigen Verpackung oder einem elektrisch nicht leitfähigen Transportbehälter transportieren. Während des Transports außerhalb des Geräts kann der Akku umkippen oder sich bewegen. Personen können verletzt werden und Sachschaden kann entstehen. ● Akku in der Verpackung oder dem Transportbehälter so verpacken, dass er sich nicht bewegen kann. ● Verpackung oder Transportbehälter so sichern, dass sich die Verpackung oder der Transportbehälter nicht bewegen kann. Akku nicht im Auto liegen lassen und niemals direkter Sonneneinstrahlung aussetzen. Lithium-Ionen-Akkus müssen beim Transport besonders sorgfältig behandelt werden. Insbesondere ist sicherzustellen, dass Akkus kurzschlusssicher transportiert werden. Bewahren Sie deshalb die Original-Kartonverpackung des Akkus auf und transportieren Sie STIHL Akkus entweder in der unbeschädigten Original-Verpackung oder im Rasenmäher.

Es ist sicherzustellen, dass nur Personen mit dem Gerät arbeiten, welche die Gebrauchsanleitung kennen. Beachten Sie die kommunalen Vorschriften für die Betriebszeiten von Gartengeräten mit Elektromotor. Überprüfen Sie vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und sonstigen Fremdkörper, die von dem Gerät hochgeschleudert werden können. Hindernisse (z. B. Baumstümpfe, Wurzeln) können im hohen Gras leicht übersehen werden. Markieren Sie deshalb vor der Arbeit mit dem Gerät alle in der Rasenfläche verborgenen Fremdobjekte (Hindernisse), die nicht entfernt werden können. Vor dem ersten Gebrauch des Geräts sind Verpackungsmaterial und Transportsicherungen zu entfernen. Vor dem Gebrauch des Geräts sind defekte sowie abgenutzte und beschädigte Teile zu ersetzen. Unleserliche oder beschädigte Gefahren- und Warnhinweise am Gerät sind zu erneuern. Ihr STIHL Fachhändler hält Ersatzklebeschilder und alle weiteren Ersatzteile bereit. Das Gerät darf nur im betriebssicheren Zustand eingesetzt werden. Vor jeder Inbetriebnahme ist zu kontrollieren, – ob das Gerät in vorschriftsmäßig montiertem Zustand ist. – ob sich das Schneidwerkzeug und die gesamte Schneideinheit (Mähmesser, Befestigungselemente, Mähwerksgehäuse) in einwandfreiem Zustand befinden. Insbesondere ist auf sicheren Sitz, Beschädigungen (Kerben oder Risse) sowie Verschleiß zu achten. – ob die Sicherheitseinrichtungen (z. B. Auswurfklappe, Gehäuse, Lenker, Motorstoppbügel) in einwandfreiem Zustand sind und ordnungsgemäß funktionieren. – ob der Grasfangkorb unbeschädigt und vollständig montiert ist; ein beschädigter Grasfangkorb darf nicht verwendet werden. – ob die Auslaufbremse des Elektromotors funktioniert. Bei Bedarf alle nötigen Arbeiten durchführen bzw. einen Fachhändler aufsuchen. STIHL empfiehlt den STIHL Fachhändler.0478 131 9927 E - DE

Schalten Sie den Elektromotor niemals ohne vorschriftsmäßig montiertes Messer ein. Gefahr der Überhitzung des Elektromotors! Beachten Sie die Angaben in den Kapiteln "Akku" (Ö 4.3) und "Ladegerät" (Ö 4.4).

4.9 Während der Arbeit

Arbeiten Sie niemals, während sich Tiere oder Personen, insbesonders Kinder, im Gefahrenbereich aufhalten. Arbeiten Sie nicht bei Umgebungstemperaturen unter +5°C. Arbeiten Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung. Arbeiten Sie mit dem Gerät nicht bei Regen, Gewitter und insbesondere nicht bei Blitzschlaggefahr. Achtung – Verletzungsgefahr! Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Berühren Sie niemals das umlaufende Messer. Halten Sie sich immer entfernt von der Auswurföffnung. Der durch den Lenker gegebene Sicherheitsabstand ist stets einzuhalten. Der Lenker muss stets ordnungsgemäß montiert sein und darf nicht verändert werden. Das Gerät niemals mit umgeklapptem Lenker in Betrieb nehmen. Die am Gerät installierten Schalt- und Sicherheitseinrichtungen dürfen nicht entfernt oder überbrückt werden. Insbesondere den Motorstoppbügel niemals am Lenkholm fixieren (z. B. durch Anbinden). Befestigen Sie niemals Gegenstände am Lenker (z. B. Arbeitskleidung). Bei feuchtem Untergrund besteht wegen verminderter Standhaftung erhöhte Unfallgefahr. Es ist besonders vorsichtig zu arbeiten, um ein Ausrutschen zu verhindern. Wenn möglich, Einsatz des Geräts bei feuchtem Untergrund vermeiden. Gerät nicht im Regen stehen lassen. Akkufach während des Betriebs stets geschlossen halten. Gerät einschalten: Schalten Sie das Gerät mit Vorsicht ein, entsprechend den Hinweisen in Kapitel "Gerät in Betrieb nehmen". (Ö 12.) Achten Sie auf ausreichenden Abstand der Füße zum Schneidwerkzeug. Das Gerät muss beim Einschalten auf einer ebenen Fläche stehen. Das Gerät darf vor dem Einschalten und während des Einschaltvorganges nicht gekippt werden. Elektromotor nicht einschalten, wenn der Auswurfkanal nicht mit der Auswurfklappe bzw. dem Grasfangkorb abgedeckt ist. Häufige Einschaltvorgänge innerhalb kurzer Zeit, insbesondere ein "Spielen" am Einschaltknopf sind zu vermeiden. Gefahr der Überhitzung des Elektromotors! Arbeiten an Hanglagen: Hänge immer in Querrichtung bearbeiten, niemals in Längsrichtung. Verliert der Benutzer beim Mähen in Längsrichtung die Kontrolle, könnte er zusätzlich vom mähenden Gerät überrollt werden. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. Achten Sie immer auf einen guten Stand an Hängen und vermeiden Sie die Arbeit mit dem Gerät an übermäßig steilen Hängen. Aus Sicherheitsgründen darf das Gerät nicht an Hängen mit einer Steigung über 25° (46,6 %) eingesetzt werden. Verletzungsgefahr! 25° Hangneigung entsprechen einem vertikalen Anstieg von 46,6 cm bei 100 cm horizontaler Länge. Arbeitseinsatz: Achtung – Verletzungsgefahr! Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Berühren Sie niemals das umlaufende Messer. Halten Sie sich immer entfernt von der Auswurföffnung. Der durch den Lenker gegebene Sicherheitsabstand ist stets einzuhalten. Versuchen Sie nicht das Messer zu inspizieren, während das Gerät in Betrieb ist. Öffnen Sie nie die Auswurfklappe und/oder nehmen Sie nie den Grasfangkorb ab, solange das Mähmesser läuft. Umlaufendes Messer kann zu Verletzungen führen. Führen Sie das Gerät nur im Schritttempo – beim Arbeiten mit dem Gerät niemals laufen. Durch schnelles Führen des Gerätes steigt die Verletzungsgefahr durch Stolpern, Ausrutschen usw.DEEN

FRNLITESPTNOSVFIDAPLSKTRHU 0478 131 9927 E - DE Seien Sie besonders vorsichtig, wenn Sie das Gerät umkehren oder zu sich heranziehen. Stolpergefahr! In der Grasnarbe verborgene Objekte (Rasensprenganlagen, Pfähle, Wasserventile, Fundamente, elektrische Leitungen etc.) müssen umfahren werden. Überfahren Sie niemals solche Fremdobjekte. Sollte das Schneidwerkzeug oder das Gerät auf ein Hindernis bzw. einen Fremdkörper gestoßen sein, ist der Elektromotor abzustellen, der Sicherheitsstecker abzuziehen und eine sachkundige Untersuchung durchzuführen. Achten Sie auf den Nachlauf des Schneidwerkzeuges, der bis zum Stillstand einige Sekunden beträgt. Schalten Sie den Elektromotor aus, – wenn das Gerät beim Transport über andere Flächen als Gras anzukippen ist, – wenn Sie das Gerät zur Mähfläche hin- und wieder wegschieben, – bevor Sie den Grasfangkorb abnehmen. – bevor Sie die Schnitthöhe einstellen. Schalten Sie den Elektromotor aus, ziehen Sie den Sicherheitstecker ab und versichern Sie sich, dass das Schneidwerkzeug vollkommen stillsteht, – bevor Sie den Akku entnehmen; – bevor Sie das Gerät verlassen bzw. wenn das Gerät unbeaufsichtigt ist; – bevor Sie das Gerät transportieren, anheben oder tragen; – bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen; – bevor Sie das Gerät überprüfen, reinigen oder Arbeiten an ihm durchführen (z. B. Umklappen oder Einstellen des Lenkers); – wenn das Schneidwerkzeug auf einen Fremdkörper getroffen ist. Das Schneidwerkzeug muss auf eventuelle Beschädigungen überprüft werden. Das Gerät darf mit beschädigter oder verbogener Messerwelle bzw. Motorwelle nicht in Betrieb genommen werden. Verletzungsgefahr durch defekte Teile! – falls das Gerät anfängt, ungewöhnlich stark zu vibrieren. Das gesamte Gerät, insbesondere das Schneidwerkzeug, muss in diesem Fall auf eventuelle Beschädigungen und lose Teile überprüft werden. Beschädigte Teile sind vor dem weiteren Betrieb zu ersetzen, lose Teile sind zu befestigen/festzuschrauben.

4.10 Wartung, Reinigung, Reparaturen

und Lagerung Vor allen Arbeiten am Gerät, vor dem Einstellen oder Säubern ● Elektromotor ausschalten, ● Sicherheitsstecker abziehen und ● gegebenenfalls Akku entnehmen. Lassen Sie das Gerät vor der Aufbewahrung in geschlossenen Räumen, vor Wartungsarbeiten und vor der Reinigung vollständig auskühlen. Reinigung: Nach dem Arbeitseinsatz muss das gesamte Gerät sorgfältig gereinigt werden. (Ö 13.2) Angesetzte Grasrückstände mit einem Holzstab lösen. Mäherunterseite mit Bürste und Wasser säubern. Verwenden Sie niemals Hochdruckreiniger und reinigen Sie das Gerät nicht unter fließendem Wasser (z. B. mit einem Gartenschlauch). Benutzen Sie keine aggressiven Reinigungsmittel. Diese können Kunststoffe und Metalle beschädigen, was den sicheren Betrieb Ihres STIHL Geräts beeinträchtigen kann. Um Überhitzung bzw. Brandgefahr zu vermeiden, sind die Bereiche um die Luftschlitze an der Geräteoberseite (zwischen Haube des Elektromotors und Gehäuse) und an der Geräteunterseite (im Auswurfkanal) frei von Verunreinigungen zu halten (z. B. Gras, Stroh, Moos, Blätter oder austretendes Fett). Verletzungsgefahr! Starkes Vibrieren ist in der Regel ein Hinweis auf eine Störung. Das Gerät darf insbesondere mit beschädigter oder verbogener Messerwelle oder mit einem beschädigten bzw. verbogenen Mähmesser nicht in Betrieb genommen werden. Lassen Sie die erforderlichen Reparaturen von einem Fachmann – STIHL empfiehlt den STIHL Fachhändler – durchführen, falls Ihnen die nötigen Kenntnisse fehlen.0478 131 9927 E - DE

Wartungsarbeiten: Es dürfen nur Wartungsarbeiten durchgeführt werden, die in dieser Gebrauchsanleitung beschrieben sind, alle anderen Arbeiten von einem Fachhändler ausführen lassen. Sollten Ihnen notwendige Kenntnisse und Hilfsmittel fehlen, wenden Sie sich immer an einen Fachhändler. STIHL empfiehlt Wartungsarbeiten und Reparaturen nur vom STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt. Verwenden Sie nur Werkzeuge, Zubehöre oder Anbaugeräte, welche von STIHL für dieses Gerät zugelassen sind oder technisch gleichartige Teile, sonst kann die Gefahr von Unfällen mit Personenschäden oder Schäden am Gerät bestehen. Bei Fragen sollten Sie sich an einen Fachhändler wenden. STIHL Original-Werkzeuge, -Zubehör und -Ersatzteile sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt. STIHL Original-Ersatzteile erkennt man an der STIHL- Ersatzteilnummer, am Schriftzug STIHL und gegebenenfalls am STIHL Ersatzteilkennzeichen. Auf kleinen Teilen kann das Zeichen auch allein stehen. Halten Sie Warn- und Hinweisaufkleber stets sauber und lesbar. Beschädigte oder verloren gegangene Aufkleber sind durch neue Originalschilder von Ihrem STIHL Fachhändler zu ersetzen. Falls ein Bauteil durch ein Neuteil ersetzt wird, achten Sie darauf, dass das Neuteil dieselben Aufkleber erhält. Mähmesser regelmäßig auf sicheren Sitz und auf Beschädigungen sowie Verschleiß überprüfen. Arbeiten an der Schneideinheit nur mit dicken Arbeitshandschuhen und unter äußerster Vorsicht vornehmen. Halten Sie alle Muttern, Bolzen und Schrauben, insbesondere die Messerschraube, fest angezogen, damit sich das Gerät in einem sicheren Betriebszustand befindet. Prüfen Sie das gesamte Gerät und den Grasfangkorb regelmäßig, insbesondere vor der Einlagerung (z. B. vor der Winterpause), auf Verschleiß und Beschädigungen. Abgenutzte oder beschädigte Teile sind aus Sicherheitsgründen sofort auszutauschen, damit sich das Gerät immer in einem sicheren Betriebszustand befindet. Falls für Wartungsarbeiten Bauteile oder Schutzeinrichtungen entfernt wurden, sind diese umgehend und vorschriftsmäßig wieder anzubringen.

4.11 Lagerung bei längeren

Betriebspausen Das abgekühlte Gerät, den Akku und den Sicherheitsstecker getrennt voneinander in einem trockenen, verschlossenen Raum, für Kinder nicht erreichbar, sicher einlagern. Stellen Sie sicher, dass das Gerät vor unbefugter Benutzung (z. B. durch Kinder) geschützt ist. Gerät vor der Lagerung (z. B. Winterpause) gründlich reinigen. Das Gerät im betriebssicheren Zustand lagern. Gerät auf einer ebenen Fläche so aufbewahren, dass es nicht unbeabsichtigt davonrollen kann.

Stellen Sie sicher, dass ein ausgedientes Gerät (Rasenmäher, Akku, Ladegerät, Zubehör) einer fachgerechten Entsorgung zugeführt wird. Machen Sie den Rasenmäher vor der Entsorgung unbrauchbar. Um Unfällen vorzubeugen, entfernen Sie dazu insbesondere den Sicherheitsstecker und das Elektrokabel vom Schalter zum Elektromotor. Verletzungsgefahr durch das Schneidwerkzeug! Lassen Sie auch ein ausgedientes Gerät niemals unbeaufsichtigt. Stellen Sie sicher, dass das Gerät und das Schneidwerkzeug außerhalb der Reichweite von Kindern aufbewahrt werden. Akkus müssen getrennt vom Gerät entsorgt werden. Es ist sicherzustellen, dass Akkus vor der Entsorgung entladen (z. B. durch Laufenlassen des Elektromotors) sowie sicher und umweltgerecht entsorgt werden.

5. Symbolbeschreibung

Achtung! Vor Inbetriebnahme Gebrauchsanleitung lesen.DEEN

● Gerät für alle beschriebenen Arbeiten auf einen waagrechten, ebenen und festen Untergrund stellen. ● Akku laden (Ö 8.4).

7.2 Mono-Lenker montieren

(RMA 339 C) ● 1 Hülse (E) in die Bohrung am Lenker (1) einführen. ● 2 Die beiden Scheiben (G) mit der Wölbung nach innen auf die Hülse stecken. ● 3 Hülse (E) und Scheiben (G) halten und zusammen mit dem Lenker (1) in die Konsole (2) einführen. ● 4 Mutter (H) wie abgebildet in Konsole einsetzen. ● 5 Schraube (F) von außen nach innen durch die Bohrungen am Lenker (1) und an der Konsole (2) stecken. Verletzungsgefahr! Dritte aus dem Gefahrenbe- reich fernhalten. Vorsicht – Scharfe Schneidmesser! Schneidmesser rotieren wei- ter, nachdem der Elektromotor abgeschaltet ist. Vor Wartungsarbeiten die Sperreinrichtung (Sicherheitsstecker) entfernen. RMA 339: Elektromotor starten. RMA 339 C: Elektromotor starten. RMA 339 C: Elektromotor abstellen. Akku ist zu warm. Lade- vorgang startet nach der Abkühlphase bzw. Akku kann erst nach der Abkühlphase benutzt werden. Der Akku ist defekt und muss ersetzt werden.

Pos. Bezeichnung Stk. A Grundgerät 1 B Grasfangkorboberteil 1 C Grasfangkorbunterteil 1 D Bolzen 2 M Sicherheitsstecker 1 N Ladegerät O Akku x Gebrauchsanleitung 1 E Hülse 1 F Schraube 1 G Scheibe 2 H Mutter 1 I Flachrundschraube 2 J Kabelführung 1 K Drehgriff 2 Der Lieferumfang kann abhängig vom Auslieferungsland und abhängig von der Ausführungsart unterschiedlich sein.

7. Gerät betriebsbereit

machen Verletzungsgefahr Beachten Sie die Sicherheitshinweise im Kapitel „Zu Ihrer Sicherheit“ (Ö 4.). Ziehen Sie insbesondere vor allen Arbeiten am Rasenmäher den Sicherheitsstecker ab (Ö 9.2). Bei Auslieferung sind die Akkus ca. 30% geladen. Vor der ersten Inbetriebnahme müssen sie deshalb aufgeladen werden. 30478 131 9927 E - DE

● 6 Schraube (F) festziehen. Anziehmoment:

Elektrokabel montieren: ● Elektrokabel wie abgebildet in die Kabelführung (3) einlegen, ● in die Halterung am Lenker (4) eindrücken sowie ● mit dem Kabelclip (5) am Lenker fxieren.

7.3 Dual-Lenker montieren

(RMA 339) Lenkeroberteil montieren: ● 1 Flachrundschraube (I) durch die Kabelführung (J) stecken und das Elektrokabel (1) einhängen. ● 2 Dual-Lenker (2) auf beide Lenkerunterteile (3) aufstecken. ● 3 Flachrundschrauben (I) – rechts mit Kabelführung (J), links ohne – von innen nach außen durch die Bohrungen stecken. ● 4 Mit Drehgriffen (K) festschrauben. Kabelclip montieren: ● Kabelclip (4) am Lenkeroberteil montieren. Elektrokabel (1) wie abgebildet einlegen. ● Lasche (5) schließen und einrasten lassen. Abstand zwischen Kabelclip und Schalter:

zusammenbauen ● Grasfangkorboberteil (B) auf Grasfangkorbunterteil (C) aufsetzen. Auf richtige Position in den Führungen achten. ● Bolzen (D) von innen durch die vorgesehenen Öffnungen drücken. ● Grasfangkorboberteil (B) mit leichtem Druck im Grasfangkorbunterteil einrasten lassen. ● Grasfangkorb einhängen (Ö 9.7).

Die Rasenmäher RMA 339, RMA 339 C werden ausschließlich mit aufladbaren STIHL Lithium-Ionen-Akkus vom Typ AK betrieben. Die ggf. mitgelieferten Akkus sind optimal auf den vorgesehenen Einsatzzweck abgestimmt, es können aber alle Akkus vom Typ STIHL AK verwendet werden. Die Elektronik des Rasenmähers tauscht mit dem eingesetzten Akku Daten aus und passt die Leistung des Elektromotors an die jeweilige Kapazität an.

8.2 Ladegerät elektrisch

anschließen ● Netzstecker (1) in Steckdose (2) stecken. ● Nach dem Anschließen des Ladegeräts an die Stromversorgung findet ein Selbsttest statt. Während dieses Vorgangs leuchtet die LED (3) am Ladegerät für ca. 1 Sekunde grün, dann rot und erlischt wieder (Ö 8.6).

8.3 Akku entnehmen/einsetzen

● Sicherheitsstecker abziehen (Ö 9.2) und Deckel Akkufach in geöffneter Position halten. Akku entnehmen: ● Sperrhebel (1) zum Akku drücken und Akku (2) nach oben herausziehen. Akku einsetzen: ● Akku (2) wie abgebildet mit leichtem Druck bis zum Anschlag in das Akkufach einsetzen – ein Klicken ist zu hören.

Die Ladezeit hängt von verschiedenen Einflüssen ab, z. B. von der Temperatur des Akkus oder von der Umgebungstemperatur. Die tatsächliche Ladezeit kann von der angegebenen Ladezeit abweichen. Die Ladezeit ist unter www.stihl.com/charging- times angegeben.

8. Akku und Ladegerät

Wenn der Akku in das Ladegerät eingesetzt wird, startet der Ladevorgang automatisch. Wenn der Akku vollständig geladen ist, schaltet sich das Ladegerät automatisch ab. Während des Ladens erwärmen sich der Akku und das Ladegerät.

FRNLITESPTNOSVFIDAPLSKTRHU 0478 131 9927 E - DE ● Akku aus dem Akkufach entnehmen. (Ö 8.3) ● Ladegerät elektrisch anschließen. (Ö 8.2) ● Akku (1) in die Führungen des Ladegeräts (2) einsetzen und bis zum Anschlag drücken. Die LED am Ladegerät (3) leuchtet grün. Die LEDs am Akku (4) leuchten grün und zeigen den Ladezustand an. ● Falls die LED am Ladegerät (3) und die LEDs am Akku (4) nicht mehr leuchten, Netzstecker ziehen. Der Akku ist vollständig geladen. ● Akku aus dem Ladegerät entnehmen und in Akkufach einsetzen. (Ö 8.3)

Ladezustand anzeigen: ● Drucktaste (1) drücken. Die LEDs leuchten ca. 5 Sekunden lang grün und zeigen den Ladezustand an. ● Falls die rechte LED grün blinkt, Akku laden. (Ö 8.4) Störungen: Die LEDs zeigen Störungen des Rasenmähers oder des Akkus an. Sie können dazu rot leuchten oder blinken. 4 LEDs blinken rot: Im Akku besteht eine Störung. 1 LED leuchtet rot: Der Akku ist zu warm oder zu kalt. 3 LEDs leuchten rot: Der Rasenmäher ist zu warm. 3 LEDs blinken rot: Der Rasenmäher hat eine Störung. ● Störungen beheben. (Ö 20.)

8.6 LED am Ladegerät

Die LED (3) zeigt den Status des Ladegeräts an. Sie kann grün leuchten oder rot blinken. Die LED leuchtet grün und die LEDs am Akku leuchten oder blinken grün: Der Akku wird geladen. Die LED blinkt rot: Zwischen dem Akku und dem Ladegerät besteht kein elektrischer Kontakt oder im Akku oder im Ladegerät besteht eine Störung. Falls die LED grün und 1 LED am Akku rot leuchtet, ist der Akku zu warm oder zu kalt. ● Störungen beheben. (Ö 20.)

Akkufach öffnen: ● Haltenase (1) leicht eindrücken und Deckel (2) nach hinten aufklappen. Akkufach schließen: ● Deckel (2) zuklappen und darauf achten, dass die Haltenase (1) einrastet.

9.2 Sicherheitsstecker

Der Rasenmäher kann nur in Betrieb genommen werden, wenn der Sicherheitsstecker im Sockel hinter dem Akkuschacht steckt. ● Deckel Akkufach (1) an der Vorderseite anheben und in geöffneter Position halten. (Ö 9.1)

Das Akkufach muss während des Betriebs immer geschlossen sein. Verletzungsgefahr! Vor allen Arbeiten am Gerät, insbesondere vor dem Transport, vor Wartungs- und Reinungsarbeiten sowie vor der Überprüfung, muss der Sicherheitsstecker abgezogen werden. (Ö 4.)

● Abziehen: Sicherheitsstecker (2) aus Sockel (3) herausziehen und getrennt vom Rasenmäher aufbewahren. Einsetzen: Sicherheitsstecker (2) bis zum Anschlag in Sockel (3) eindrücken. ● Deckel Akkufach (1) schließen.

9.3 Schalter Eco-Modus

Im Akkufach befindet sich der Schalter für den Eco-Modus, der die Akku- Laufzeit erhöht. (Ö 10.2) Eco-Modus einschalten: ● Schalter auf Position I umlegen. Eco-Modus ausschalten: ● Schalter auf Position O umlegen.

9.4 Mono-Lenker einstellen

(RMA 339 C) Lenker umklappen: Transportposition (zum Reinigen des Gerätes, zum platzsparenden Transportieren und Aufbewahren): ● Lenkeroberteil (2) mit einer Hand an der höchsten Stelle halten und leicht anheben (entlasten). ● Rasthebel (1) nach unten drücken und halten. ● Lenker (2) nach vorne umklappen und darauf achten, dass das Elektrokabel nicht beschädigt wird. Arbeitsposition (zum Schieben des Geräts): ● Lenker (2) nach hinten aufklappen und darauf achten, dass der Lenker vollständig einrastet. Höhenverstellung: Die Höhe des Mono-Lenkers kann in 2 Stufen eingestellt werden: ● Lenkeroberteil (2) mit einer Hand an der höchsten Stelle halten und leicht anheben (entlasten). ● Rasthebel (1) nach unten drücken und halten. ● Lenker (2) in die gewünschte Position stellen. ● Rasthebel (1) loslassen und darauf achten, dass der Lenker wieder vollständig einrastet.

9.5 Dual-Lenker umklappen

(RMA 339) Transportposition (zum Reinigen des Gerätes, zum platzsparenden Transportieren und Aufbewahren): ● Drehgriffe (1) so weit lösen, bis sie sich frei drehen. ● Lenkeroberteil (2) nach vorne umklappen. Arbeitsposition (zum Schieben des Geräts): ● Lenkeroberteil (2) nach hinten aufklappen und mit einer Hand halten. ● Drehgriffe (1) festschrauben. Auf richtige Position der Kabelführung (3) achten.

Schnitthöhenverstellung Es können 5 Schnitthöhen gewählt werden. Stufe 1 = 30 mm Stufe 5 = 70 mm Rasenmäher für Großbritannien: Es können 6 Schnitthöhen gewählt werden. Stufe S = 20 mm Stufe 5 = 70 mm Schnitthöhe einstellen: ● 1 Höhenverstellhebel (1) leicht vom Rasenmäher wegdrücken, bis die Rastnasen (2) den Hebel freigeben. Klemmgefahr! Beim Betätigen des Rasthebels Lenkeroberteil stets mit einer Hand an der höchsten Stelle halten. Niemals Finger zwischen Lenker und Konsole (über und unter dem Rasthebel) positionieren.

Klemmgefahr! Durch das Lösen der Drehgriffe kann das Lenkeroberteil umklappen. Deshalb während des Abschraubens der Drehgriffe Lenkeroberteil an der höchsten Stelle mit einer Hand halten.

Um Schäden zu vermeiden, sollte die kleinste Schnitthöhe nur auf Rasenflächen benutzt werden, die frei von Unebenheiten sind. 16DEEN

FRNLITESPTNOSVFIDAPLSKTRHU 0478 131 9927 E - DE ● 2 Rasenmäher anheben bzw. nach unten drücken. Größere Schnitthöhe: Rasenmäher mit dem Höhenverstellhebel (1) anheben (Hebel wird nach vorne geschoben). Kleinere Schnitthöhe: Rasenmäher mit dem Höhenverstellhebel (1) nach unten drücken (Hebel wird nach hinten geschoben). ● Höhenverstellhebel (1) zum Rasenmäher drücken, bis die Rastnasen (2) in den Hebel eingreifen. Die gewählte Schnitthöhe kann an der vordersten Rastnase (3) abgelesen werden.

Einhängen: ● Auswurfklappe (1) öffnen und halten. ● Grasfangkorb (2) mit den Haltenasen (3) in den Aufnahmen (4) an der Geräterückseite einhängen. ● Auswurfklappe (1) schließen. Aushängen: ● Auswurfklappe (1) öffnen und halten. ● Grasfangkorb (2) anheben und nach hinten abnehmen. ● Auswurfklappe (1) schließen.

9.8 Füllstandsanzeige

Der vom Messer erzeugte Luftstrom hebt die Füllstandsanzeige (1) an. Ist der Grasfangkorb gefüllt, stoppt der Lufstrom. Ist der Luftstrom zu gering, fällt die Füllstandsanzeige (1) in den Ruhezustand zurück. Dies ist ein Hinweis den Grasfangkorb zu entleeren. Die uneingeschränkte Funktion der Füllstandsanzeige ist nur bei optimalem Luftstrom gegeben. Äußere Einflüsse wie nasses, dichtes oder hohes Gras, niedrige Schnittstufen, Verschmutzung oder Ähnliches können den Luftstrom und die Funktion der Füllstandsanzeige beeinträchtigen. A Grasfangkorb wird befüllt B Grasfangkorb ist gefüllt ● Gefüllten Grasfangkorb entleeren (Ö 12.4).

Einen schönen und dichten Rasen erhält man durch häufiges Mähen und Kurzhalten des Rasens. Den Rasen bei heißem und trockenem Klima nicht zu kurz mähen, da er sonst von der Sonne verbrannt und unansehnlich wird! Mit einem scharfen Messer ist das Schnittbild schöner als mit einem abgestumpften, daher sollte es regelmäßig geschärft werden (STIHL Fachhändler).

10.2 Schnittleistung

Die Schnittleistung (Akku-Laufzeit) hängt von den Graseigenschaften und von der gewählten Schnitthöhe ab. Die Schnittleistung wird durch folgende Maßnahmen vergrößert: – Rasen öfter mähen, – Schnitthöhe vergrößern, – Vorschubgeschwindigkeit verringern, – Rasen vor dem Mähen abtrocknen lassen. Bei Bedarf können zusätzliche STIHL Lithium-Ionen-Akkus (Sonderzubehör) erworben werden. Eco-Modus: Der Rasenmäher ist mit einem Eco-Modus ausgestattet, der die Energieeffizienz und somit die Schnittleistung verbessert. Mithilfe des Schalters im Akkufach kann der Eco-Modus ein- und ausgeschaltet werden. (Ö 9.3) Funktionsweise: Die Drehzahl des Elektromotors wird automatisch abgesenkt, wenn weniger Leistung benötigt wird. Bei größerem Leistungsbedarf wird die Drehzahl innerhalb von Sekundenbruchteilen wieder erhöht.

10. Hinweise zum Arbeiten0478 131 9927 E - DE

10.3 Arbeitsbereich des

Bedieners ● Der Bediener muss sich bei laufendem Elektromotor aus Sicherheitsgründen immer im Arbeitsbereich hinter dem Lenker aufhalten. Der durch den Lenker gegebene Sicherheitsabstand ist stets einzuhalten. ● Der Rasenmäher darf ausschließlich von einer Person alleine bedient werden, Dritte haben sich dem Gefahrenbereich fernzuhalten. (Ö 4.)

10.4 Richtige Belastung des

Elektromotors Den Rasenmäher nicht in hohem Gras einschalten. Bei erschwertem Anlauf des Elektromotors höhere Schnitthöhen- Einstellung wählen. Der Rasenmäher darf nur so stark beansprucht werden, dass die Drehzahl des Elektromotors dabei nicht wesentlich absinkt. Bei absinkender Drehzahl beim Mähen von hohem Gras höhere Schnitthöhen- Einstellung wählen und/ oder die Vorschubgeschwindigkeit reduzieren.

10.5 Wenn das Mähmesser blockiert

Sofort Elektromotor abstellen und Sicherheitsstecker abziehen. Danach die Ursache der Störung beseitigen.

10.6 Thermischer Überlastschutz des

Elektromotors Wird der Elektromotor während der Arbeit überlastet, schaltet ihn die Elektronik ab. Am Akku leuchten bei einer thermischen Überlastung drei rote LED. (Ö 8.5) Ursachen für eine Überlastung: – stumpfes Mähmesser, – Mähen von zu hohem Gras oder zu tief eingestellte Schnitthöhe, – zu hohe Vorschubgeschwindigkeit, – unzureichende Reinigung der Kühlluftführung (Ansaugschlitze). Wiederinbetriebnahme Nach einer Abkühlzeit von bis zu 10 min. (abhängig von der Umgebungstemperatur) das Gerät wieder normal in Betrieb nehmen. (Ö 12.) Das Gerät ist für die sichere Bedienung und zum Schutz vor unsachgemäßer Benutzung mit mehreren Sicherheitseinrichtungen ausgestattet.

11.1 Sicherheitsstecker

Der Elektromotor kann nur eingeschaltet werden, wenn der Sicherheitsstecker eingesetzt ist (Ö 9.2).

11.2 Schutzeinrichtungen

Der Rasenmäher ist mit Schutzeinrichtungen ausgestattet, die einen unbeabsichtigten Kontakt mit dem Mähmesser und mit ausgeworfenem Schnittgut verhindern. Dazu zählen das Gehäuse, die Auswurfklappe, der Grasfangkorb und der ordnungsgemäß montierte Lenker.

11.3 Zweihandbedienung

Der Elektromotor kann nur eingeschaltet werden, wenn mit der rechten Hand der Einschaltknopf gedrückt und gehalten sowie danach mit der linken Hand der Motorstoppbügel zum Lenker gezogen wird.

11.4 Auslaufbremse des Elektromotors

Nach dem Loslassen des Motorstoppbügels kommt das Mähmesser nach weniger als 3 Sekunden zum Stillstand. Eine im Elektromotor integrierte Auslaufbremse verkürzt die Auslaufzeit bis zum Messerstillstand. Messen der Auslaufzeit Nach dem Starten des Elektromotors dreht sich das Messer und ein Windgeräusch ist hörbar. Die Auslaufzeit entspricht der Bei eingeschaltetem Eco-Modus wird die Drehzahl automatisch abgesenkt, wenn weniger Leistung benötigt wird. (Ö 10.2)

11. Sicherheitseinrichtungen

Verletzungsgefahr! Wird bei einer der Sicherheitseinrichtungen ein Defekt festgestellt, darf das Gerät nicht in Betrieb genommen werden. Wenden Sie sich an einen Fachhändler, STIHL empfiehlt den STIHL Fachhändler.DEEN

FRNLITESPTNOSVFIDAPLSKTRHU 0478 131 9927 E - DE Dauer des Windgeräusches nach dem Abstellen des Elektromotors, sie kann mit einer Stoppuhr gemessen werden.

12.1 Vorbereitende Maßnahmen

● Akku laden und danach in Akkufach einsetzen. (Ö 8.4) ● Sicherheitsstecker einsetzen. (Ö 9.2)

12.2 Rasenmäher einschalten

● 1 Einschaltknopf (1) drücken und halten. ● 2 Motorstoppbügel (2) zum Lenker ziehen und halten. ● Der Einschaltknopf (1) kann nach Betätigen des Motorstoppbügels (2) losgelassen werden.

12.3 Rasenmäher ausschalten

● Motorstoppbügel (1) loslassen. Elektromotor und Mähmesser kommen nach kurzer Auslaufzeit zum Stillstand.

12.4 Grasfangkorb entleeren

● Grasfangkorb aushängen. (Ö 9.7) ● Grasfangkorb an der Verschlusslasche (1) öffnen. Grasfangkorboberteil (2) aufklappen und halten. Grasfangkorb nach hinten umklappen und Schnittgut entleeren. ● Grasfangkorb schließen. ● Grasfangkorb einhängen. (Ö 9.7)

Jährliche Wartung durch den Fachhändler: Der Rasenmäher sollte einmal jährlich von einem Fachhändler überprüft werden. STIHL empfiehlt den STIHL Fachhändler.

Wartungsintervall: Nach jedem Einsatz Eine sorgsame Behandlung schützt das Gerät vor Schäden und verlängert die Nutzungsdauer. ● Akku entnehmen (Ö 8.3) ● Grasfangkorb aushängen (Ö 9.7) Reinigungsposition RMA 339 C: ● Zum Hochkippen rechts neben dem Gerät stehen. ● Lenkeroberteil in tiefste Stellung bringen (bis auf Anschlag, der Rasthebel rastet in dieser Position nicht ein). (Ö 9.4) ● Auswurfklappe (1) mit der rechten Hand öffnen und halten. ● Mit der linken Hand wie abgebildet die Konsole umfassen und die Auswurfklappe aufhalten. Gleichzeitig Rasthebel (2) mit dem Daumen betätigen und halten. ● Gerät mit der rechten Hand am vorderen Haltegriff umfassen und langsam nach hinten aufkippen, bis der Lenker wie abgebildet am Boden aufliegt.

12. Gerät in Betrieb nehmen

Verletzungsgefahr! Sicherheitshinweise im Kapitel "Zu Ihrer Sicherheit" beachten. (Ö 4.) Den Rasenmäher nicht in hohem Gras einschalten. Bei erschwertem Anlauf des Elektromotors höhere Schnitthöhen-Einstellung wählen.

Verletzungsgefahr! Vor dem Entnehmen des Grasfangkorbes den Elektromotor aus Sicherheitsgründen abstellen.

Verletzungsgefahr Beachten Sie die Sicherheitshinweise im Kapitel „Zu Ihrer Sicherheit“ (Ö 4.). Ziehen Sie insbesondere vor allen Arbeiten am Rasenmäher den Sicherheitsstecker ab (Ö 9.2).

Verletzungsgefahr! Vor dem Hochkippen den Mäher auf einen festen, waagrechten und ebenen Untergrund stellen. Gerät kann bei Arbeiten in der Reinigungsposition umstürzen. Immer seitlich am Gerät stehen. Nie vor oder hinter dem Mäher arbeiten. 230478 131 9927 E - DE

● Auswurfklappe (1) und Rasthebel (2) loslassen und sicheren Stand des Geräts prüfen. Reinigungsposition RMA 339: ● Dual-Lenker umklappen (Ö 9.5) ● Rasenmäher aufkippen und auf den Lenkerunterteilen (3) abstellen. Hinweise zum Reinigen: ● Verschmutzungen mit wenig Wasser, mit einer Bürste oder mit einem Tuch entfernen. Insbesondere auch das Mähmesser reinigen. Niemals Strahlwasser auf Teile des Elektromotors, Dichtungen, Lagerstellen und elektrische Bauteile wie Akkus oder Schalter richten. ● Angesetzte Grasrückstände vorab mit einem Holzstab lösen. ● Die Kühlluftführung (Ansaugschlitze) zwischen der Haube des Elektromotors und dem Gehäuseunterteil von Verschmutzungen reinigen, um ausreichende Kühlung des Elektromotors zu gewährleisten. ● Bei Bedarf einen Spezialreiniger (z. B. STIHL Spezialreiniger) verwenden.

13.3 Elektromotor und Räder

Der Elektromotor ist wartungsfrei. Die Lager der Räder sind wartungsfrei.

Wartungsintervall: Vor jedem Einsatz ● Akku mit einem feuchten Tuch reinigen. ● Durch Sichtprüfung kontrollieren, ob der Akku unbeschädigt ist. Akkus mit erkennbaren Beschädigungen (z. B. Risse oder austretende Flüssigkeit) dürfen nicht benutzt werden.

Wartungsintervall: Vor jedem Einsatz ● Netzstecker aus der Steckdose ziehen. ● Ladegerät mit einem feuchten Tuch reinigen. ● Elektrische Kontakte des Ladegeräts mit einem Pinsel oder einer weichen Bürste reinigen. ● Hinweise in der Gebrauchsanleitung des Ladegeräts beachten.

13.6 Messerverschleiß prüfen

Wartungsintervall: Vor jedem Einsatz ● Rasenmäher in Reinigungsposition umlegen. (Ö 13.2) ● Mähmesser (1) reinigen. ● Messerstärke A an zumindest 5 Stellen mit einem Messschieber prüfen. Insbesondere muss die Mindeststärke auch im Bereich der Messerflügel gegeben sein. ● Messerbreite B im grau markierten Bereich X an zumindest 3 Stellen mit einem Messschieber prüfen. Verschleißgrenzen: Messerstärke A: 1,6 mm Messerbreite B: 56 mm Das Messer ist zu ersetzen, – wenn es beschädigt ist (Kerben, Risse), – wenn die Messwerte an einer oder mehreren Stellen erreicht werden bzw. außerhalb der zulässigen Grenzen liegen.

13.7 Mähmesser aus- und

einbauen 1 Demontage: ● Geeignetes Holzstück (1) zum Gegenhalten des Mähmessers (2) verwenden. ● Messerschraube (3) ausschrauben und Mähmesser (2) abnehmen. Verletzungsgefahr! Messer werden je nach Einsatzort und Einsatzdauer unterschiedlich stark abgenutzt. Wenn Sie das Gerät auf sandigem Untergrund bzw. häufig unter trockenen Bedingungen einsetzen, wird das Messer stärker beansprucht und verschleißt überdurchschnittlich schnell. Ein verschlissenes Messer kann abbrechen und schwere Verletzungen verursachen. Die Anweisungen zur Messerwartung sind deshalb immer einzuhalten.

Um Schäden an der Messerschraube zu verhindern, zum Lösen bzw. Festschrauben passende Stecknuss (22 mm) verwenden. 25DEEN

FRNLITESPTNOSVFIDAPLSKTRHU 0478 131 9927 E - DE 2 Montage: ● Messerauflagefläche und Messerbuchse reinigen. ● Mähmesser (2) mit den hochgebogenen Flügeln nach oben montieren. Die Haltenasen (4) müssen in den Stanzungen (5) des Mähmessers positioniert werden. ● Geeignetes Holzstück (1) zum Gegenhalten des Mähmessers (2) verwenden. ● Auf das Gewinde der Messerschraube (3) Loctite 243 auftragen. ● Messerschraube (3) festziehen. Anziehmoment:

13.8 Mähmesser schärfen

Bei Fehlen der nötigen Kenntnisse oder Hilfsmittel sollte das Schärfen des Mähmessers einem Fachmann überlassen werden (STIHL empfiehlt den STIHL Fachhändler). Bei falsch geschliffenem Mähmesser (falscher Schärfwinkel, Unwucht usw.) wird die Funktion des Geräts beeinträchtigt, insbesondere können sich die Schnittleistung (Akku-Laufzeit) verringern und die Schallemissionen vergrößern. Schärfanleitung ● Mähmesser ausbauen. (Ö 13.7) ● Mähmesser während des Schärfvorganges kühlen, z. B. mit Wasser. Eine Blaufärbung darf nicht auftreten, da sonst die Schneidhaltigkeit vermindert wird. ● Mähmesser gleichmäßig schärfen, um Vibrationen durch Unwucht zu vermeiden. ● Schärfwinkel von 30° einhalten. ● Verschleißgrenzen beachten. (Ö 13.6)

13.9 Aufbewahrung (Winterpause)

Gerät in einem trockenen, verschlossenen und staubarmen Raum aufbewahren. Stellen Sie sicher, dass es außerhalb der Reichweite von Kindern ist. Den Rasenmäher nur in betriebssicherem Zustand einlagern, bei Bedarf Lenker umklappen. Halten Sie alle Muttern, Bolzen und Schrauben fest angezogen, erneuern Sie unleserlich gewordene Gefahren- und Warnhinweise am Gerät, prüfen Sie die gesamte Maschine auf Verschleiß oder Beschädigungen. Ersetzen Sie abgenutzte oder beschädigte Teile. Eventuelle Störungen am Gerät sind grundsätzlich vor der Einlagerung zu beheben. Bei längerer Stilllegung des Rasenmähers (Winterpause) die nachfolgenden Punkte beachten: ● Alle äußeren Teile des Gerätes sorgfältig reinigen. ● Sämtliche beweglichen Teile gut einölen bzw. einfetten. Akku lagern: ● Akku aus dem Akkufach bzw. aus dem Ladegerät entnehmen. ● Akku reinigen. ● Akku in einem trockenen, verschlossenen und staubarmen Raum in einer elektrisch nicht leitfähigen Verpackung aufbewahren. Stellen Sie sicher, dass Akkus vor unbefugter Benutzung (z. B. durch Kinder) geschützt sind. ● Reserve-Akku nicht unbenutzt lagern – abwechselnd verwenden. ● Für eine optimale Lebensdauer zulässigen Temperaturbereich beachten (Ö 19.1) und Akku bei einem Ladezustand zwischen 20 % und 40 % (2 grün leuchtende LEDs) lagern. Ladegerät aufbewahren: ● Akku entnehmen und Netzstecker ziehen. ● Ladegerät reinigen. ● Ladegerät in einem trockenen, verschlossenen und staubarmen Raum, getrennt vom Akku aufbewahren. Stellen Sie sicher, dass es vor unbefugter Benutzung (z. B. durch Kinder) geschützt ist. Ladegerät nicht an der Anschlussleitung aufhängen. Verletzungsgefahr! Das Mähmesser darf nur wie abgebildet montiert werden, insbesondere müssen die Laschen (6) nach unten zeigen. Beim Tausch des Mähmessers immer auch die Messerschraube (3) erneuern. Das vorgeschriebene Anziehmoment der Messerschraube ist genau einzuhalten, da die sichere Befestigung des Schneidwerkzeuges davon abhängt.0478 131 9927 E - DE

14.1 Rasenmäher tragen und

befestigen Tragen des Geräts: ● Rasenmäher ausschließlich an den Transportgriffen (1, 2) anheben. Immer auf ausreichenden Abstand des Mähmessers vom Körper, insbesondere von Füßen und Beinen, achten. ● Rasenmäher beidhändig mit einer Hand am oberen Transportgriff (2) und mit der anderen Hand am unteren Transportgriff (1) tragen, oder ● Rasenmäher mit einer Hand am oberen Transportgriff (2) tragen. Verzurren des Geräts: ● Rasenmäher auf der Ladefläche mit geeigneten Befestigungsmitteln sichern. ● Seile bzw. Gurte an den Haltegriffen (1, 2) festmachen.

14.2 Akku transportieren

● Vor dem Transport ist sicherzustellen, dass der Akku im betriebssicheren Zustand ist. (Ö 4.3) ● Akku entweder im Gerät oder in einer sicherheitsgerechten Verpackung transportieren. ● Hinweise im Kapitel "Zu Ihrer Sicherheit – Transport des Akkus" beachten. (Ö 4.7) Der Akku unterliegt den Anforderungen zum Transport gefährlicher Güter. Der Akku ist als UN 3480 (Lithium-Ionen- Batterie) eingestuft und wurde gemäß UN- Handbuch Prüfung und Kriterien Teil III, Unterabschnitt 38.3 geprüft. Die Transportvorschriften sind unter www.stihl.com/safety-data-sheets angegeben. Wichtige Hinweise zur Wartung und Pflege der Produktgruppe Rasenmäher, handgeführt und akkubetrieben (STIHL RMA) Für Sach- und Personenschäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung, insbesondere hinsichtlich Sicherheit, Bedienung und Wartung, verursacht werden, oder die durch Verwendung nicht zugelassener Anbau- oder Ersatzteile auftreten, schließt die Firma STIHL jede Haftung aus. Bitte beachten Sie unbedingt folgende wichtige Hinweise zur Vermeidung von Schäden oder übermäßigem Verschleiß an Ihrem STIHL Gerät:

Manche Teile des STIHL Gerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden. Dazu gehören u. a.: – Messer – Grasfangkorb – Akku

2. Einhaltung der Vorgaben dieser

Gebrauchsanleitung Benutzung, Wartung und Lagerung des STIHL Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben. Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten. Dies gilt insbesondere für: – falschen elektrischen Anschluss (Spannung). – nicht von STIHL freigegebene Veränderungen am Produkt. – Die Verwendung von Werkzeugen oder Zubehören, die nicht für das Gerät zulässig, geeignet oder qualitativ minderwertig sind. – nicht bestimmungsgemäße Verwendung des Produktes. – Einsatz des Produktes bei Sport- oder Wettbewerbs-Veranstaltungen. – Folgeschäden durch die Weiterbenutzung des Produktes mit defekten Bauteilen.

Verletzungsgefahr! Beachten Sie die Sicherheitshinweise im Kapitel „Zu Ihrer Sicherheit“ (Ö 4.). Ziehen Sie insbesondere vor allen Arbeiten am Rasenmäher den Sicherheitsstecker ab (Ö 9.2). Transportieren Sie Lithium-Ionen- Akkus mit besonderer Vorsicht (Ö 4.3).

15. Verschleiß minimieren

und Schäden vermeidenDEEN

Alle im Abschnitt "Wartung" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen. STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt. Werden diese Arbeiten versäumt, können Schäden auftreten, die der Benutzer zu verantworten hat. Dazu zählen unter anderem: – Schäden am Antriebsmotor infolge unzureichender Reinigung der Kühlluftführung (Ansaugschlitze). – Korrosions- und andere Folgeschäden durch unsachgemäße Lagerung. – Schäden am Gerät durch die Verwendung von qualitativ minderwertigen Ersatzteilen. – Schäden infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung bzw. Schäden durch Wartungs- oder Reparaturarbeiten, die nicht in Werkstätten von Fachhändlern durchgeführt wurden. Rasenschnitt gehört nicht in den Müll, sondern soll kompostiert werden. Verpackungen, Gerät und Zubehöre sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen. Die getrennte, umweltgerechte Entsorgung von Materialresten fördert die Wiederverwendbarkeit von Wertstoffen. Aus diesem Grund ist nach Ablauf der gewöhnlichen Gebrauchsdauer das Gerät der Wertstoffsammlung zuzuführen. Eine unsachgemäße Entsorgung kann die Gesundheit schädigen und die Umwelt belasten. Beachten Sie bei der Entsorgung die Angaben im Kapitel "Entsorgung". (Ö 4.12) Wenden Sie sich an Ihr Recycling-Center oder Ihren Fachhändler, um zu erfahren, wie Abfallprodukte fachgerecht zu entsorgen sind. Akkus immer fachgerecht entsorgen – die örtlichen Vorschriften sind zu beachten. Akkus nicht über den Hausmüll entsorgen, sondern beim Fachhändler oder bei der Problemstoffsammelstelle abgeben. Mähmesser:

18.1 EU-Konformitätserklärung

Rasenmäher STIHL RMA 339.0, RMA 339.0 C STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Österreich erklärt in alleiniger Verantwortung, dass – Bauart: Akku-Rasenmäher – Fabrikmarke: STIHL – Typ: RMA 339.0, RMA 339.0 C – Schnittbreite: 37 cm – Serienidentifizierung: 6320 den einschlägigen Bestimmungen der Richtlinien 2000/14/EG, 2006/42/EG, 2014/30/EU, 2011/65/EU und 2006/66/EC entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN 60335-1, EN 60335-2-29, EN 60335- 2-77, EN 55014-1 und EN 55014-2 (soweit anwendbar). Beteiligte benannte Stelle: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, DE Zur Ermittlung des gemessenen und des garantierten Schallleistungspegel wurde nach Richtlinie 2000/14/EG, Anhang VIII verfahren. – Gemessener Schallleistungspegel: 89,4 dB(A)

17. Übliche Ersatzteile

Die Messerschraube muss bei jedem Messertausch ersetzt werden. Ersatzteile sind beim STIHL Fachhändler erhältlich.

18. Konformitätserklärung0478 131 9927 E - DE

– Garantierter Schallleistungspegel: 90 dB(A) Die Technischen Unterlagen sind bei der STIHL Tirol GmbH aufbewahrt. Das Baujahr und die Maschinennummer sind auf dem Rasenmäher angegeben. Langkampfen, 02.11.2020 STIHL Tirol GmbH

Matthias Fleischer, Bereichsleiter Forschung und Entwicklung

Sven Zimmermann, Hauptabteilungsleiter Qualität

18.2 Anschrift STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG Postfach 1771 D-71301 Waiblingen

18.3 Anschriften STIHL

Vertriebsgesellschaften DEUTSCHLAND STIHL Vertriebszentrale AG & Co. KG Robert-Bosch-Straße 13 64807 Dieburg Telefon: [phone] ÖSTERREICH STIHL Ges.m.b.H. Fachmarktstraße 7 2334 Vösendorf Telefon: [phone] SCHWEIZ STIHL Vertriebs AG Isenrietstraße 4 8617 Mönchaltorf Telefon: [phone] TSCHECHISCHE REPUBLIK Andreas STIHL, spol. s r.o. Chrlická 753 664 42 Modřice

19. Technische Daten

RMA 339.0, RMA 339.0 C

Serienidentifizierung 6320 Typ EC-Motor Spannung 36 V Aufnahmeleistung 900 W Schutzklasse III Schutzart IPX 1 Schneidvorrichtung Messerbalken Schnittbreite 37 cm Drehzahl der Schneidvorrichtung 3350 U/min Antrieb Messerbalken permanent Anziehmoment Messerschraube 10 - 15 Nm Schnitthöhe 30 - 70 mm Schnitthöhe (nur für Großbritannien) 20 - 70 mm Grasfangkorb 40 l Rad-Ø vorne 150 mm Rad-Ø hinten 180 mm Schallemissionen: Gemäß 2000/14/EG / S.I. 2001/1701: Garantierter Schall- leistungspegel L WAd 90 dB(A)DEEN

Dieses Symbol verweist auf die Angabe der Anzahl der Zellen und des Energiegehalts nach Spezifikationen des Zellenherstellers. Der in der Anwendung zur Verfügung stehende Energieinhalt ist geringer.

REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien. Informationen zur Erfüllung der REACH- Verordnung (EG) Nr. 1907/2006 sind unter www.stihl.com/reach angegeben. Störung: Elektromotor läuft nicht an Mögliche Ursache: – Ladezustand des Akkus zu gering – am Akku blinkt 1 LED grün – Akku zu kalt/zu warm – am Akku leuchtet 1 LED rot – Störung im Akku – am Akku blinken 4 LEDs rot – Rasenmäher ist zu warm – am Akku leuchten 3 LEDs rot – Störung im Rasenmäher – am Akku blinken 3 LEDs rot – Einschaltknopf nicht gedrückt – Sicherheitsstecker nicht eingesetzt – Unterbrochene elektrische Verbindung zwischen dem Rasenmäher und dem Akku – Elektromotor ist durch zu hohes oder zu feuchtes Gras überlastet – Feuchtigkeit in Gerät und/oder Akku – Mähergehäuse ist verstopft – Sicherung im Sicherheitsstecker defekt Abhilfe: – Akku laden (Ö 8.4) – Akku erwärmen bzw. abkühlen lassen – Akku herausnehmen und wieder einsetzen; bei Bedarf Fachhändler kontaktieren (#) – Rasenmäher abkühlen lassen – Elektrische Kontakte im Akkuschacht reinigen (Ö 13.2); bei Bedarf Fachhändler kontaktieren (#) – Einschaltknopf drücken (Ö 12.2) – Sicherheitsstecker einsetzen (Ö 9.2) – Akku korrekt einsetzen (Ö 8.3); elektrische Kontakte im Akkuschacht reinigen (Ö 13.2) – Elektromotor nicht in hohem Gras einschalten, Schnitthöhe anpassen (Ö 9.6) – Akku entnehmen und trocknen; Akkufach reinigen bzw. trocknen (Ö 8.3) – Mähergehäuse reinigen (Ö 13.2) – Sicherheitsstecker tauschen (#) Unsicherheit K

1 dB(A) Gemäß EN 60335-2-77: Schalldruckpegel am Arbeitsplatz L

76 dB(A) Unsicherheit K

2 dB(A) RMA 339.0 Länge 122 cm Breite 42 cm Höhe 107 cm Gewicht (ohne Akku) 14 kg Hand-Arm-Vibrationen: Angegebener Schwingungskennwert nach EN 12096: Gemessener Wert

Messung gemäß EN 20643, EN 60335-2-

RMA 339.0 C Länge 135 cm Breite 43 cm Höhe 110 cm Gewicht (ohne Akku) 16 kg Hand-Arm-Vibrationen: Angegebener Schwingungskennwert nach EN 12096: Gemessener Wert

Messung gemäß EN 20643, EN 60335-2-

Akku-Technologie Lithium-Ionen RMA 339.0, RMA 339.0 C Spannung 36 V Kapazität in Ah siehe Leistungsschild Energieinhalt in Wh siehe Leistungsschild Gewicht in kg siehe Leistungsschild Zulässiger Temperaturbereich -10°C bis +50°C

# eventuell einen Fachhändler aufsu- chen, STIHL empfiehlt den STIHL Fachhändler.0478 131 9927 E - DE

Störung: Elektromotor schaltet im Betrieb ab Mögliche Ursache: – Rasenmäher zu warm – am Akku leuchten 3 LEDs rot – Elektrische Störung – Sicherheitsstecker nicht richtig eingesetzt – Gerät ist durch Mähen von zu hohem oder zu feuchtem Gras überlastet – Defekt im Rasenmäher Abhilfe: – Rasenmäher abkühlen lassen – Akku entnehmen und wieder einsetzen (Ö 8.3) – Sicherheitsstecker einsetzen (Ö 9.2) – Schnitthöhe und Mähgeschwindigkeit an Mähbedingungen anpassen (Ö 9.6) – Rasenmäher reparieren (#) Störung: Starke Vibrationen während des Betriebes Mögliche Ursache: – Messerschraube ist lose – Messer ist nicht ausgewuchtet Abhilfe: – Messerschraube anziehen (Ö 13.7) – Messer nachschleifen (auswuchten) oder ersetzen (Ö 13.8) Störung: Unsauberer Schnitt, Rasen wird gelb Mögliche Ursache: – Mähmesser ist stumpf oder verschlissen – Vorschubgeschwindigkeit ist im Verhältnis zur Schnitthöhe zu groß Abhilfe: – Mähmesser nachschleifen oder ersetzen (Ö 13.8) – Vorschubgeschwindigkeit verringern und/oder richtige Schnitthöhe wählen (Ö 9.6) Störung: Erschwertes Einschalten oder die Leistung des Elektromotors lässt nach Mögliche Ursache: – Akku entladen – Mähen von zu hohem oder zu feuchtem Gras – Mähergehäuse ist verstopft – Mähmesser ist abgestumpft oder verschlissen Abhilfe: – Akku laden (Ö 8.4) – Schnitthöhe und Mähgeschwindigkeit an Mähbedingungen anpassen (Ö 9.6) – Mähergehäuse reinigen (Ö 13.2) – Mähmesser nachschleifen oder ersetzen (Ö 13.8) Störung: Gerät schaltet nicht in den Eco-Modus Mögliche Ursache: – Mähergehäuse ist verstopft – Mähmesser ist abgestumpft, verschlissen oder beschädigt Abhilfe: – Mähergehäuse reinigen (Ö 13.2) – Mähmesser nachschleifen oder ersetzen (Ö 13.7) Störung: Auswurfkanal verstopft Mögliche Ursache: – Mähmesser ist verschlissen – Mähen von zu hohem oder zu feuchtem Gras Abhilfe: – Mähmesser ersetzen (Ö 13.8) – Schnitthöhe und Mähgeschwindigkeit an Mähbedingungen anpassen (Ö 9.6) Störung: Betriebszeit zu kurz Mögliche Ursache: – Akku nicht voll geladen – Mähen von zu hohem oder zu feuchtem Gras – Mähergehäuse ist verstopft – Mähmesser ist abgestumpft oder verschlissen – Lebensdauer des Akkus ist überschritten Abhilfe: – Akku laden (Ö 8.4) – Schnitthöhe und Mähgeschwindigkeit an Mähbedingungen anpassen (Ö 9.6) – Mähergehäuse reinigen (Ö 13.2) – Mähmesser nachschleifen oder ersetzen (Ö 13.8) – Akku ersetzen (#) Störung: Der Akku klemmt beim Einsetzen in den Akku-Schacht Mögliche Ursache: – Führungen oder elektrische Kontakte im Akku-Schacht verschmutzt Abhilfe: – Führungen bzw. elektrische Kontakte im Akku-Schacht reinigen (Ö 13.2)DEEN

FRNLITESPTNOSVFIDAPLSKTRHU 0478 131 9927 E - DE Störung: Akku wird nicht geladen, obwohl die LED am Ladegerät grün leuchtet Mögliche Ursache: – Akku zu kalt/zu warm (am Akku leuchtet eine rote LED) Abhilfe: – Akku erwärmen bzw. abkühlen lassen (Ö 8.4). Ladegerät nur in geschlossenen und trockenen Räumen, in einem Temperaturbereich von +5°C bis +40°C betreiben. Störung: Nach dem Einsetzen des Akkus in das Ladegerät startet der Ladevorgang nicht Mögliche Ursache: – Akku zu kalt/zu warm – am Akku leuchtet 1 LED rot – kein elektrischer Kontakt zwischen Ladegerät und Akku – Stromversorgung Ladegerät fehlerhaft Abhilfe: – Akku im Ladegerät eingesetzt lassen. Der Ladevorgang startet automatisch, sobald der zulässige Temperaturbereich erreicht ist. – Akku entnehmen und wieder einsetzen (Ö 8.3) – Ladegerät elektrisch anschließen (Ö 8.2) – Stromnetz prüfen – Ladegerät prüfen, ggf. ersetzen (#) Störung: Akku wird nicht geladen, keine LED leuchtet Mögliche Ursache: – kein elektrischer Kontakt zwischen Ladegerät und Akku – Stromversorgung Ladegerät fehlerhaft Abhilfe: – Akku aus Akkufach entnehmen und wieder einsetzen (Ö 8.3) – Ladegerät elektrisch anschließen (Ö 8.2) – Stromnetz prüfen – Ladegerät prüfen, ggf. ersetzen (#) Störung: LED am Ladegerät blinkt rot Mögliche Ursache: – kein elektrischer Kontakt zwischen Ladegerät und Akku – Akku defekt (4 LED am Akku blinken für ca. 5 Sekunden rot) – Ladegerät defekt Abhilfe: – Akku aus Akkufach entnehmen und wieder einsetzen (Ö 8.3) – Akku prüfen, ggf. ersetzen (#) – Ladegerät prüfen, ggf. ersetzen (#)

21.1 Übergabebestätigung

21.2 Servicebestätigung

Geben Sie diese Gebrauchsanleitung bei Wartungsarbeiten Ihrem STIHL Fachhändler. Er bestätigt auf den vorgedruckten Feldern die Durchführung der Servicearbeiten.

Service ausgeführt am Datum nächster Service 270478 131 9927 E - DE
