ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GH 370 S STIHL

HRCSLVLTROEL 0478 216 9908 A - EL RUBGUKETKK Αγαπητέ πελάτη, Σας ευχαριστούµε που επιλέξατε την STIHL για την αγορά σας. Στόχος µας είναι να σχεδιάζουµε και να κατασκευάζουµε προϊόντα κορυφαίας ποιότητας που ανταποκρίνονται στις ανάγκες των πελατών µας. Έτσι δηµιουργούµε προϊόντα µε υψηλή αξιοπιστία, ακόµα και κάτω από ακραίες συνθήκες χρήσης. Παράλληλα, η STIHL παρέχει επίσης σέρβις κορυφαίας ποιότητας. Οι πιστοποιηµένοι αντιπρόσωποί µας µπορούν να σας προσφέρουν έγκυρες συµβουλές, εκπαίδευση και πλήρη τεχνική υποστήριξη. Σας ευχαριστούµε για την εµπιστοσύνη σας και σας ευχόµαστε πολλά χρόνια ευχάριστης εργασίας µε το προϊόν STIHL

∆ρ. Nikolas Stihl ΠΡΟΣΟΧΗ! ∆ΙΑΒΑΣΤΕ ΤΟ ΕΓΧΕΙΡΙ∆ΙΟ ΑΥΤΟ ΠΡΙΝ ΤΗ ΧΡΗΣΗ ΚΑΙ ΦΥΛΑΞΤΕ

Τυπώθηκε σε µη χλωριωµένο χαρτί. Το χαρτί είναι ανακυκλώσιµο. Το προστατευτικό εξώφυλλο δεν περιέχει αλογόνα.

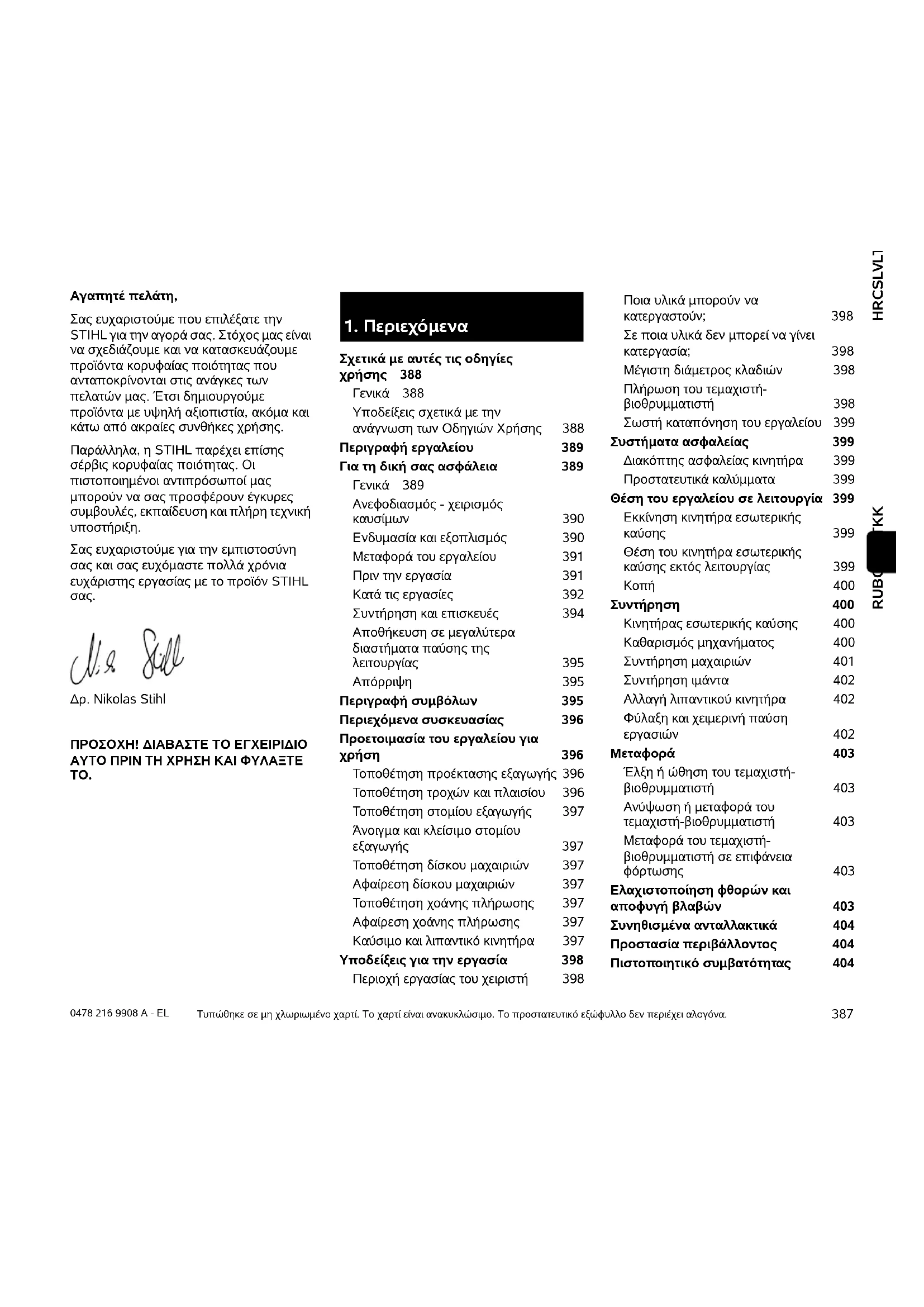

Σχετικά µε αυτές τις οδηγίες χρήσης 388 Γενικά 388 Υποδείξεις σχετικά µε την ανάγνωση των Οδηγιών Χρήσης 388 Περιγραφή εργαλείου 389 Για τη δική σας ασφάλεια 389 Γενικά 389 Ανεφοδιασµός - χειρισµός καυσίµων 390 Ενδυµασία και εξοπλισµός 390 Μεταφορά του εργαλείου 391 Πριν την εργασία 391 Κατά τις εργασίες 392 Συντήρηση και επισκευές 394 Αποθήκευση σε µεγαλύτερα διαστήµατα παύσης της λειτουργίας 395 Απόρριψη 395 Περιγραφή συµβόλων 395 Περιεχόµενα συσκευασίας 396 Προετοιµασία του εργαλείου για χρήση 396 Τοποθέτηση προέκτασης εξαγωγής 396 Τοποθέτηση τροχών και πλαισίου 396 Τοποθέτηση στοµίου εξαγωγής 397 Άνοιγµα και κλείσιµο στοµίου εξαγωγής 397 Τοποθέτηση δίσκου µαχαιριών 397 Αφαίρεση δίσκου µαχαιριών 397 Τοποθέτηση χοάνης πλήρωσης 397 Αφαίρεση χοάνης πλήρωσης 397 Καύσιµο και λιπαντικό κινητήρα 397 Υποδείξεις για την εργασία 398 Περιοχή εργασίας του χειριστή 398 Ποια υλικά µπορούν να κατεργαστούν;398 Σε ποια υλικά δεν µπορεί να γίνει κατεργασία;398 Μέγιστη διάµετρος κλαδιών 398 Πλήρωση του τεµαχιστή- βιοθρυµµατιστή 398 Σωστή καταπόνηση του εργαλείου 399 Συστήµατα ασφαλείας 399 ∆ιακόπτης ασφαλείας κινητήρα 399 Προστατευτικά καλύµµατα 399 Θέση του εργαλείου σε λειτουργία 399 Εκκίνηση κινητήρα εσωτερικής καύσης 399 Θέση του κινητήρα εσωτερικής καύσης εκτός λειτουργίας 399 Κοπή 400 Συντήρηση 400 Κινητήρας εσωτερικής καύσης 400 Καθαρισµός µηχανήµατος 400 Συντήρηση µαχαιριών 401 Συντήρηση ιµάντα 402 Αλλαγή λιπαντικού κινητήρα 402 Φύλαξη και χειµερινή παύση εργασιών 402 Μεταφορά 403 Έλξη ή ώθηση του τεµαχιστή- βιοθρυµµατιστή 403 Ανύψωση ή µεταφορά του τεµαχιστή-βιοθρυµµατιστή 403 Μεταφορά του τεµαχιστή- βιοθρυµµατιστή σε επιφάνεια φόρτωσης 403 Ελαχιστοποίηση φθορών και αποφυγή βλαβών 403 Συνηθισµένα ανταλλακτικά 404 Προστασία περιβάλλοντος 404 Πιστοποιητικό συµβατότητας 4040478 216 9908 A - EL

Αυτές οι οδηγίες χρήσης αποτελούν γνήσιες οδηγίες λειτουργίας του κατασκευαστή, όπως ορίζεται από την Οδηγία της ΕΕ 2006/42/EC. Η STIHL εργάζεται συνεχώς για τη βελτίωση και εξέλιξη της σειράς των προϊόντων της, συνεπώς διατηρεί το δικαίωµα αλλαγών των προϊόντων όσον αφορά τη µορφή, την τεχνική και τον εξοπλισµό τους. Για το λόγο αυτό, οι αναφορές και οι εικόνες που περιέχονται στο παρόν φυλλάδιο δεν είναι δεσµευτικές. Στις παρούσες οδηγίες χρήσης περιγράφονται και ενδεχόµενα µοντέλα τα οποία δεν είναι διαθέσιµα σε όλες τις

Οι παρούσες οδηγίες χρήσης καλύπτονται από τις διατάξεις περί προστασίας πνευµατικών δικαιωµάτων. Με την επιφύλαξη παντός δικαιώµατος και ειδικότερα του δικαιώµατος της αναπαραγωγής, της µετάφρασης και της επεξεργασίας µε ηλεκτρονικά συστήµατα.

2.2 Υποδείξεις σχετικά µε την

ανάγνωση των Οδηγιών Χρήσης Οι εικόνες και τα κείµενα περιγράφουν συγκεκριµένα βήµατα χειρισµού. Όλα τα σύµβολα εικόνων που είναι τοποθετηµένα στο µηχάνηµα επεξηγούνται στις παρούσες οδηγίες

Κατεύθυνση βλέµµατος: Κατεύθυνση βλέµµατος όταν αναφέρεται αριστερά και δεξιά στις οδηγίες χρήσης: Ο χρήστης βρίσκεται πίσω από το µηχάνηµα (θέση εργασίας). Παραποµπή κεφαλαίων: Η παραποµπή στα αντίστοιχα κεφάλαια και υποκεφάλαια για περαιτέρω επεξηγήσεις γίνεται µε ένα βέλος. Στο παράδειγµα που ακολουθεί παρουσιάζεται µία παραποµπή σε ένα κεφάλαιο: (Ö 7.1) Χαρακτηρισµός των αποσπασµάτων των κειµένων: Οι υποδείξεις που περιγράφονται ενδέχεται να επισηµαίνονται µε τον τρόπο που παρουσιάζεται στα παρακάτω παραδείγµατα. Βήµατα χειρισµού που απαιτούν την επέµβαση του χρήστη: ●Λύστε τη βίδα (1) µε ένα κατσαβίδι, πιέστε το µοχλό (2) ... Γενικές περιγραφές: – Χρήση του προϊόντος σε αθλητικές δραστηριότητες ή διαγωνισµούς Κείµενο µε πρόσθετη σηµασία: Τα αποσπάσµατα µε πρόσθετη σηµασία επισηµαίνονται µε τα εξής σύµβολα για να τονιστούν ιδιαίτερα σε αυτές τις οδηγίες

Κείµενα σε συσχετισµό µε εικόνα: Όλες τις απεικονίσεις που επεξηγούν τη χρήση του εργαλείου θα τις βρείτε στην αρχή αυτών των οδηγιών χρήσης. Το σύµβολο κάµερας χρησιµεύει στο συσχετισµό των εικόνων στις σελίδες εικόνων µε το αντίστοιχο τµήµα κειµένου των οδηγιών

Πιστοποιητικό συµβατότητας ΕΕ για τους τεµαχιστές- βιοθρυµµατιστές STIHL GH 370.1 S404 Τεχνικά στοιχεία 405 REACH 405 Εντοπισµός βλαβών 405 Πρόγραµµα συντήρησης 406 Βεβαίωση παράδοσης 406 Βεβαίωση συντήρησης 407

2. Σχετικά µε αυτές τις

Κίνδυνος ατυχήµατος και σοβαρών τραυµατισµών ατόµων. Απαιτείται ή πρέπει να αποφευχθεί µία συγκεκριµένη συµπεριφορά. Προειδοποίηση! Κίνδυνος τραυµατισµών ατόµων. Μία συγκεκριµένη συµπεριφορά αποτρέπει πιθανούς ή ενδεχόµενους τραυµατισµούς.

Οι ελαφριοί τραυµατισµοί ή αντίστοιχα οι υλικές ζηµιές µπορούν να αποτραπούν µε µία συγκεκριµένη συµπεριφορά.

Πληροφορίες για την καλύτερη χρήση του µηχανήµατος και για την αποφυγή πιθανών λανθασµένων

Κατά τις εργασίες µε το εργαλείο θα πρέπει να τηρηθούν οπωσδήποτε οι παρόντες κανονισµοί πρόληψης ατυχηµάτων. Πριν από την πρώτη θέση σε λειτουργία θα πρέπει να διαβάσετε προσεκτικά όλες τις οδηγίες χρήσης. Φυλάξτε τις οδηγίες χρήσης για µελλοντική χρήση. ∆ώστε προσοχή στις υποδείξεις λειτουργίας και συντήρησης που αναφέρονται στις ξεχωριστές οδηγίες χρήσης του κινητήρα εσωτερικής καύσης. Αυτά τα προληπτικά µέτρα είναι απαραίτητα για τη δική σας ασφάλεια. Χρησιµοποιείτε το εργαλείο µε σύνεση και υπευθυνότητα και έχετε πάντοτε υπ' όψιν σας ότι ο χρήστης του εργαλείου ευθύνεται για τυχόν ατυχήµατα ή πρόκληση ζηµιών σε ξένη ιδιοκτησία. Εξοικειωθείτε µε τα χειριστήρια και τη χρήση του εργαλείου. Το εργαλείο επιτρέπεται να χρησιµοποιηθεί µόνο από άτοµα που έχουν διαβάσει τις οδηγίες χρήσης και εξοικειωθεί µε τη χρήση του εργαλείου. Πριν από την πρώτη θέση σε λειτουργία θα πρέπει ο χρήστης να επιδιώκει να λαµβάνει πρακτικές και σωστές υποδείξεις και συµβουλές χρήσης. Ο πωλητής ή ο ειδικός τεχνίτης θα πρέπει να εξηγήσει στο χρήστη τον ασφαλή χειρισµό του

Μ' αυτήν την υπόδειξη ο χρήστης θα κατανοήσει ότι απαιτείται ιδιαίτερη προσοχή και συγκέντρωση στην εργασία µε το εργαλείο. Ακόµη και όταν χειρίζεστε αυτό το εργαλείο σύµφωνα µε τον προβλεπόµενο τρόπο, πάντα εξακολουθούν να υπάρχουν κάποιοι κίνδυνοι. Παραχωρήστε ή δανείστε το εργαλείο µαζί µε όλα τα εξαρτήµατα, µόνο σε άτοµα που έχουν ενηµερωθεί ή γνωρίζουν το συγκεκριµένο µοντέλο και έχουν εξοικειωθεί απόλυτα µε τη χρήση του. Οι οδηγίες χρήσης αποτελούν µέρος του εργαλείου και θα πρέπει να παραδίδονται πάντα µαζί µ' αυτό. Χρησιµοποιείτε το εργαλείο µόνο όταν είστε ξεκούραστοι και βρίσκεστε σε άριστη φυσική και πνευµατική κατάσταση. Εάν αντιµετωπίζετε περιορισµούς λόγω υγείας θα πρέπει να ρωτήσετε τον γιατρό σας εάν µπορείτε να εργαστείτε µε το εργαλείο. ∆εν επιτρέπεται να εργάζεστε µε το εργαλείο µετά τη λήψη αλκοόλ, ναρκωτικών ουσιών ή φαρµάκων που µειώνουν την ικανότητα αντίδρασης. Βεβαιωθείτε ότι ο χρήστης έχει τις σωµατικές, πνευµατικές και αισθητηριακές ικανότητες να χειριστεί το εργαλείο και να εργαστεί µε αυτό. Εάν ο χρήστης έχει περιορισµένες σωµατικές, πνευµατικές ή αισθητηριακές ικανότητες, τότε επιτρέπεται να εργαστεί µε το χλοοκοπτικό µηχάνηµα µόνο υπό την επίβλεψη ενός αρµόδιου ατόµου. Βεβαιωθείτε ότι ο χρήστης είναι ενήλικας ή ότι ο χρήστης εκπαιδεύεται επαγγελµατικά υπό επίβλεψη, σύµφωνα µε τους εθνικούς κανονισµούς. Προσοχή – Κίνδυνος ατυχήµατος! Οι τεµαχιστές-βιοθρυµµατιστές της STIHL είναι σχεδιασµένοι για τον θρυµµατισµό υλικού κλαδιών και φυτικών υπολειµµάτων. ∆εν επιτρέπεται άλλη χρήση του εργαλείου η οποία µπορεί να αποβεί επικίνδυνη ή να οδηγήσει σε φθορές του εργαλείου. Ο τεµαχιστής-βιοθρυµµατιστής δεν επιτρέπεται να χρησιµοποιηθεί (αποσπασµατική αναφορά): – για άλλα υλικά (π. χ. γυαλί, µέταλλο). – για εργασίες που δεν αναφέρονται στις παρούσες οδηγίες χρήσης. – για την παρασκευή τροφίµων (π. χ. για το θρυµµατισµό πάγου, την πολτοποίηση). Για λόγους ασφαλείας απαγορεύεται οποιαδήποτε µετατροπή στο εργαλείο, εκτός από την τοποθέτηση του πρόσθετου εξοπλισµού που έχει εγκριθεί από την

3. Περιγραφή εργαλείου

1 Χοάνη πλήρωσης 2 Κινητήρας εσωτερικής καύσης 3 Κάλυµµα µπουζί 4 Τροχός 5 Τροχήλατη βάση 6 Θυρίδα εξαγωγής 7 Βίδες ασφάλισης 8 ∆ιακόπτης ενεργοποίησης/απενεργοποίησης 9 Πινακίδα ισχύος µε αριθµό εργαλείου

4. Για τη δική σας ασφάλεια

Κίνδυνος ασφυξίας! Κίνδυνος ασφυξίας για τα παιδιά όταν παίζουν µε τα υλικά συσκευασίας. Κρατάτε τα υλικά συσκευασίας πάντα µακριά από παιδιά.0478 216 9908 A - EL

STIHL. Κάτι τέτοιο εξάλλου οδηγεί σε ακύρωση της εγγύησης. Πληροφορίες για τον εγκεκριµένο πρόσθετο εξοπλισµό µπορείτε να λάβετε από τον εµπορικό αντιπρόσωπο της STIHL. Ειδικότερα απαγορεύεται οποιαδήποτε επέµβαση στο εργαλείο, η οποία επηρεάζει την ισχύ ή τις στροφές του κινητήρα εσωτερικής καύσης ή του ηλεκτροκινητήρα. Με το εργαλείο δεν επιτρέπεται να µεταφερθούν αντικείµενα, ζώα ή άτοµα, ειδικότερα παιδιά. Στη χρήση σε δηµόσιους χώρους, σε πάρκα, σε χώρους άθλησης, σε δρόµους, σε αγροτικές και γεωργικές επιχειρήσεις απαιτείται ιδιαίτερη προσοχή.

4.2 Ανεφοδιασµός - χειρισµός

Φυλάσσετε τη βενζίνη πάντοτε µέσα σε ελεγµένα δοχεία (κάνιστρα) που προβλέπονται για το σκοπό αυτό. Οι τάπες των δοχείων καυσίµου θα πρέπει να βιδώνονται και να σφίγγονται γερά µε τον ενδεικνυόµενο τρόπο. Για λόγους ασφαλείας θα πρέπει να αντικατασταθούν οι τάπες εάν έχουν υποστεί ζηµιά. Μη χρησιµοποιείτε ποτέ φιάλες ποτών ή άλλα παρόµοια δοχεία για την απόρριψη ή τη φύλαξη των καυσίµων. Υπάρχει κίνδυνος να µπερδευτεί κάποιος και να πιει µέσα από αυτά, ιδιαίτερα τα παιδιά. Κρατήστε τη βενζίνη µακριά από σπίθες, ανοικτή φλόγα, φλόγες διαρκείας, πηγές θερµότητας και άλλες πηγές ανάφλεξης. Μην καπνίζετε! Γεµίζετε µε καύσιµα το ρεζερβουάρ µόνο όταν βρίσκεστε σε εξωτερικό χώρο και µην καπνίζετε κατά τη διαδικασία ανεφοδιασµού του καυσίµου. Πριν από τον ανεφοδιασµό καυσίµου σβήστε τον κινητήρα εσωτερικής καύσης και αφήστε τον να κρυώσει. Η πλήρωση του καυσίµου θα πρέπει να γίνεται πριν τη θέση του κινητήρα εσωτερικής καύσης σε λειτουργία. Όσο ο κινητήρας εσωτερικής καύσης βρίσκεται σε λειτουργία ή όσο το εργαλείο είναι ακόµα θερµό δεν επιτρέπεται να ανοιχθεί η τάπα του ρεζερβουάρ ή να πληρωθεί αυτό µε βενζίνη. Μην γεµίζετε υπερβολικά το ρεζερβουάρ καυσίµου! Για να εξασφαλίσετε τον απαιτούµενο χώρο για τη διαστολή του καυσίµου, µη γεµίζετε το ρεζερβουάρ καυσίµου επάνω από την κάτω ακµή του στοµίου πλήρωσης. Επιπρόσθετα, ακολουθήστε τις υποδείξεις που αναφέρονται στις οδηγίες χρήσης του κινητήρα εσωτερικής καύσης. Σε περίπτωση που χυθεί βενζίνη, θέστε τον κινητήρα εσωτερικής καύσης σε λειτουργία, µόνον αφού πρώτα καθαρίσετε καλά όλες τις επιφάνειες που λερώθηκαν από τη βενζίνη. Αποφύγετε κάθε προσπάθεια ανάφλεξης µέχρι να εξατµιστούν οι αναθυµιάσεις του καυσίµου (σκουπίστε το χυµένο καύσιµο). Τα καύσιµα που έχουν χυθεί θα πρέπει να σκουπίζονται αµέσως. Εάν έχει πέσει βενζίνη στα ρούχα, θα πρέπει να τα αλλάξετε. Μη φυλάσσετε ποτέ το εργαλείο µέσα σε ένα κτίριο εάν το ρεζερβουάρ περιέχει βενζίνη. Μπορεί να προκληθεί ανάφλεξη των αναθυµιάσεων της βενζίνης εάν αυτές έρθουν σε επαφή µε ανοικτή φλόγα ή

Τυχόν άδειασµα του ρεζερβουάρ πρέπει να γίνεται σε υπαίθριο χώρο.

4.3 Ενδυµασία και εξοπλισµός

Κατά την εργασία θα πρέπει να φοράτε πάντοτε κλειστά ανθεκτικά υποδήµατα µε αντιολισθητική σόλα. Μην εργάζεστε ποτέ εάν δεν φοράτε υποδήµατα ή π.χ. όταν φοράτε πέδιλα. Φοράτε πάντα δερµάτινα γάντια προστασίας µε κλειστή µανσέτα κατά τη διάρκεια της εργασίας και ειδικότερα κατά τις εργασίες συντήρησης και κατά τη µεταφορά του

Κατά τη διάρκεια των εργασιών φοράτε πάντα προστατευτικά γυαλιά και προστασία ακοής. Φοράτε τα γυαλιά καθ' όλη τη διάρκεια λειτουργίας. Κατά τις εργασίες µε το µηχάνηµα θα πρέπει να φοράτε κατάλληλη ενδυµασία µε στενή εφαρµογή, δηλαδή φόρµα και όχι ποδιά εργασίας. Κατά την εργασία µε το µηχάνηµα µη φοράτε κασκόλ, γραβάτες, κοσµήµατα, κορδόνια ή άλλα αντικείµενα που µπορεί να κρέµονται από

Κίνδυνος θάνατος! Η βενζίνη είναι ένα τοξικό και εξαιρετικά εύφλεκτο υλικό.391 HRCSLVLTROEL 0478 216 9908 A - EL RUBGUKETKK Σε όλη τη διάρκεια λειτουργίας και σε όλες τις εργασίες µε το µηχάνηµα θα πρέπει να προστατέψετε τα µακριά µαλλιά (φιλέ/σκούφο κλπ.).

4.4 Μεταφορά του εργαλείου

Εργάζεστε µόνο µε γάντια προστασίας (Ö 4.3) προκειµένου να αποφύγετε τους τραυµατισµούς από τα αιχµηρά ή θερµά µέρη του εργαλείου. Μη µεταφέρετε το εργαλείο µε τον κινητήρα εσωτερικής καύσης σε λειτουργία. Πριν από τη µεταφορά σβήστε τον κινητήρα εσωτερικής καύσης, αφήστε τα µαχαίρια να ακινητοποιηθούν και αποσυνδέστε το κάλυµµα του µπουζί. Μεταφέρετε το εργαλείο µόνον µε κρύο κινητήρα εσωτερικής καύσης και χωρίς

Μεταφέρετε το µηχάνηµα µόνο εάν έχει τοποθετηθεί µε τον προβλεπόµενο τρόπο η χοάνη πλήρωσης. Κίνδυνος τραυµατισµού από τα εκτεθειµένα µαχαίρια! Προσέξτε το βάρος του µηχανήµατος, ιδιαίτερα κατά την ανατροπή. Χρησιµοποιήστε κατάλληλα βοηθήµατα φόρτωσης (ράµπες φόρτωσης, διατάξεις

Ασφαλίστε το µηχάνηµα επάνω στην επιφάνεια φόρτωσης µε υλικά στερέωσης κατάλληλων διαστάσεων (ιµάντες, σχοινιά κλπ.), στα σηµεία στερέωσης που περιγράφονται στις παρούσες οδηγίες χρήσης. (Ö 12.3) Έλκετε ή ωθείτε το µηχάνηµα πάντα µε ταχύτητα βάδην. ∆εν επιτρέπεται η ρυµούλκηση! Τηρείτε τους τοπικούς κανονισµούς που ορίζονται από τη νοµοθεσία για τη µεταφορά του εργαλείου και ειδικότερα αυτούς που αφορούν την ασφάλεια φορτίου και τη µεταφορά αντικειµένων επάνω σε επιφάνειες φόρτωσης.

4.5 Πριν την εργασία

Θα πρέπει να εξασφαλιστεί ότι µ' αυτό το εργαλείο θα εργαστούν µόνον άτοµα που γνωρίζουν τις οδηγίες χρήσης. Πριν από την πρώτη χρήση της συσκευής θα πρέπει να αφαιρεθούν τα υλικά συσκευασίας και οι ασφάλειες µεταφοράς. Πριν από την έναρξη λειτουργίας του εργαλείου ελέγξτε τη στεγανότητα του συστήµατος καυσίµου, και ειδικά των ορατών εξαρτηµάτων όπως π. χ. ρεζερβουάρ, τάπα ρεζερβουάρ, συνδέσεις εύκαµπτων σωλήνων. Εάν υπάρχουν διαρροές ή ζηµιές µην θέτετε τον κινητήρα εσωτερικής καύσης σε λειτουργία – Κίνδυνος πυρκαγιάς! Αναθέστε την επισκευή του εργαλείου στον εµπορικό αντιπρόσωπο πριν το θέσετε σε λειτουργία. ∆ώστε προσοχή στους τοπικούς κανονισµούς που αφορούν τους χρόνους λειτουργίας και χρήσης µηχανοκίνητων εργαλείων κήπου µε κινητήρα εσωτερικής καύσης ή ηλεκτροκινητήρα. Πριν από τη χρήση του εργαλείου θα πρέπει να αντικατασταθούν τα φθαρµένα ή ελαττωµατικά εξαρτήµατα. Οι δυσανάγνωστες ή οι φθαρµένες πινακίδες υποδείξεων και προειδοποιήσεων στο εργαλείο θα πρέπει να αντικαθίστανται άµεσα. Ο αντιπρόσωπος της STIHL διαθέτει εφεδρικές αυτοκόλλητες πινακίδες και όλα τα υπόλοιπα ανταλλακτικά. Πριν από τη θέση σε λειτουργία, πρέπει να ελεγχθούν και να διασφαλιστούν τα εξής: – Τα καλύµµατα και οι διατάξεις προστασίας βρίσκονται στη θέση τους και είναι σε καλή κατάσταση. – Όλα τα εξαρτήµατα του συστήµατος καυσίµου στον κινητήρα εσωτερικής καύσης υπάρχουν και είναι σε καλή κατάσταση (στεγανά). – Το ρεζερβουάρ είναι σε καλή κατάσταση (στεγανό). – Το περίβληµα και το σύστηµα κοπής (µαχαίρι, άξονας µαχαιριών, δίσκος µαχαιριών κ.λπ.) δεν έχουν υποστεί φθορές ή ζηµιές. – ∆εν υπάρχει κοµµένο υλικό στο εργαλείο και η χοάνη πλήρωσης είναι

– Όλες οι βίδες, τα παξιµάδια και τα άλλα στοιχεία στερέωσης υπάρχουν ή έχουν βιδωθεί σφικτά. Σφίξτε τις χαλαρωµένες βίδες και τα παξιµάδια πριν από τη θέση σε λειτουργία (προσέξτε τη ροπή

Χρησιµοποιείτε το µηχάνηµα µόνο σε εξωτερικούς χώρους και όχι κοντά σε τοίχους ή άλλα σταθερά αντικείµενα για να µειώσετε τον κίνδυνο τραυµατισµών και πρόκλησης υλικών ζηµιών (δεν υπάρχει δυνατότητα αποφυγής για το χρήστη, πιθανότητα θραύσης τζαµιών, γρατσουνιές σε αυτοκίνητα κλπ.). Κίνδυνος τραυµατισµών! Τα φθαρµένα ή κατεστραµµένα εξαρτήµατα (π.χ. στοµωµένο µαχαίρι) µπορεί να επηρεάσουν την ασφάλεια του εργαλείου και να προκαλέσουν τραυµατισµούς του χρήστη.0478 216 9908 A - EL

Το µηχάνηµα θα πρέπει να τοποθετείται επάνω σε µία επίπεδη και σταθερή επιφάνεια, ασφαλισµένο από πιθανές µετατοπίσεις. Μην χρησιµοποιείτε το µηχάνηµα σε επιφάνειες πλακόστρωτες ή µε χαλίκι, καθώς µπορεί να προκληθούν τραυµατισµοί από εκτοξευόµενα ή στροβιλιζόµενα υλικά. Πριν από κάθε θέση σε λειτουργία θα πρέπει να βεβαιώνεστε ότι το µηχάνηµα είναι ασφαλισµένο µε τον προβλεπόµενο τρόπο. (Ö 7.7) ∆εν επιτρέπεται να αφαιρεθούν ή να παρακαµφθούν τα χειριστήρια και οι διατάξεις ασφαλείας που έχουν τοποθετηθεί στο εργαλείο.

4.6 Κατά τις εργασίες

Μην εργάζεστε ποτέ όταν βρίσκονται στην επικίνδυνη περιοχή ζώα ή άλλα άτοµα, και ειδικά παιδιά. Μην εργάζεστε µε το εργαλείο σε βροχή, καταιγίδα και ειδικότερα όταν υπάρχει κίνδυνος κεραυνοπληξίας. Σε υγρό έδαφος υπάρχει αυξηµένος κίνδυνος τραυµατισµών λόγω περιορισµένης σταθερότητας. Θα πρέπει να εργάζεστε µε ιδιαίτερη προσοχή για να µη γλιστρήσετε. Εάν είναι δυνατό, θα πρέπει να αποφεύγεται η χρήση του εργαλείου σε υγρό έδαφος. Εργάζεστε πάντοτε µε το φως της ηµέρας ή σε συνθήκες καλού τεχνητού φωτισµού. Η περιοχή εργασίας θα πρέπει καθ' όλη τη διάρκεια λειτουργίας να διατηρείται καθαρή και τακτοποιηµένη. Αποµακρύνετε ή µετακινήστε τα εµπόδια όπως πέτρες, κλαδιά, ηλεκτρικά καλώδια κλπ. Η επιφάνεια που βρίσκεται ο χειριστής δεν θα πρέπει να βρίσκεται ψηλότερα από την επιφάνεια τοποθέτησης του µηχανήµατος.

Το εργαλείο παράγει επικίνδυνα καυσαέρια όταν ο κινητήρας εσωτερικής λειτουργίας τεθεί σε λειτουργία. Αυτά τα αέρια περιέχουν µονοξείδιο του άνθρακα, ένα άοσµο και άχρωµο αέριο, καθώς και άλλες βλαβερές ουσίες. Ο κινητήρας εσωτερικής καύσης δεν πρέπει ποτέ να τίθεται σε λειτουργία σε κλειστούς χώρους ή σε χώρους που δεν αερίζονται καλά. Το µηχάνηµα θα πρέπει να τοποθετηθεί έτσι, ώστε οι εργασίες να µην εκτελούνται αντίθετα από την κατεύθυνση εξαγωγής των καυσαερίων.

Πριν από την εκκίνηση φέρτε το µηχάνηµα σε µία σταθερή και όρθια θέση. Σε καµία περίπτωση δεν επιτρέπεται να τεθεί σε λειτουργία σε ξαπλωτή θέση. Μην τραβάτε το σχοινί εκκίνησης της µίζας, εάν το µηχάνηµα δεν έχει κλείσει κανονικά και τα µαχαίρια είναι εκτεθειµένα. Κίνδυνος τραυµατισµού από τα περιστρεφόµενα µαχαίρια! Θέτετε το εργαλείο σε λειτουργία πάντοτε µε ιδιαίτερη προσοχή – ακολουθήστε τις υποδείξεις του κεφαλαίου «Θέση του εργαλείου σε λειτουργία» (Ö 10.). Η εκκίνηση σύµφωνα µε αυτές τις οδηγίες περιορίζει τον κίνδυνο τραυµατισµών. Κίνδυνος τραυµατισµών! Εάν το σχοινί µίζας τυλιχθεί πολύ γρήγορα, τότε το χέρι τραβιέται προς τον κινητήρα εσωτερικής καύσης µε µεγαλύτερη ταχύτητα από ότι η ταχύτητα απελευθέρωσης του σχοινιού µίζας. Από αυτήν την επαναφορά µπορεί να προκληθούν κατάγµατα, µώλωπες και διαστρέµµατα. Μη στέκεστε µπροστά στο άνοιγµα εξαγωγής κατά τη θέση σε λειτουργία του κινητήρα εσωτερικής καύσης ή του ηλεκτροκινητήρα. Μέσα στον τεµαχιστή- βιοθρυµµατιστή δεν επιτρέπεται να υπάρχει υλικό κοπής κατά την εκκίνηση. Το υλικό κοπής µπορεί να εκσφενδονιστεί και να προκαλέσει τραυµατισµούς. ∆εν επιτρέπεται η ανατροπή του εργαλείου κατά την εκκίνηση.

Όσο το µηχάνηµα είναι σε λειτουργία, µη βάζετε το πρόσωπο ή άλλα µέρη του σώµατος πάνω από τη χοάνη πλήρωσης ή µπροστά από το άνοιγµα εξαγωγής. Κρατάτε πάντα το σώµα και το κεφάλι σας σε απόσταση από το άνοιγµα πλήρωσης. Μη βάζετε τα χέρια, άλλα µέρη του σώµατος ή τα ρούχα στη χοάνη πλήρωσης ή στη θυρίδα εξαγωγής. Υπάρχει σοβαρός κίνδυνος τραυµατισµού των µατιών, του προσώπου, των δαχτύλων, του χεριού

Κίνδυνος δηλητηριάσεων! Εάν νοιώθετε αδιαθεσία, έχετε πονοκέφαλο, πρόβληµα όρασης (π.χ. περιορισµένο οπτικό πεδίο), προβλήµατα ακοής, ναυτία, µειωµένη συγκέντρωση, διακόψτε αµέσως την εργασία. Αυτά τα συµπτώµατα µπορεί να οφείλονται µεταξύ άλλων από την υψηλή συγκέντρωση καυσαερίων. Κίνδυνος τραυµατισµών! Μην πλησιάζετε ποτέ τα χέρια ή τα πόδια σας επάνω ή κάτω από περιστρεφόµενα µέρη και µην τα αγγίζετε.393 HRCSLVLTROEL 0478 216 9908 A - EL RUBGUKETKK Προσέχετε πάντα την ισορροπία σας και τη σταθερότητα. Μην τεντώνεστε προς τα

Για την πλήρωση ο χρήστης θα πρέπει να βρίσκεται στον προβλεπόµενο χώρο εργασίας. Σε όλη τη διάρκεια λειτουργίας θα πρέπει να παραµένετε πάντοτε στην περιοχή εργασίας και όχι στην περιοχή εξαγωγής. (Ö 8.1) Κίνδυνος τραυµατισµών! Κατά τη διάρκεια λειτουργίας υπάρχει περίπτωση το υλικό κοπής να εκσφενδονιστεί προς τα επάνω. Ο χρήστης µπορεί να τραυµατιστεί σοβαρά στο πρόσωπο, τα µάτια και τα χέρια. Φορέστε προστατευτικά γυαλιά και γάντια προστασίας (Ö 4.3) και κρατήστε το κεφάλι µακριά από το άνοιγµα πλήρωσης. Μην ανατρέπετε ποτέ το µηχάνηµα, όταν ο κινητήρας εσωτερικής καύσης ή ο ηλεκτροκινητήρας λειτουργεί. Εάν το εργαλείο πέσει κατά τη διάρκεια λειτουργίας, σβήστε αµέσως τον κινητήρα εσωτερικής καύσης και αποσυνδέστε το κάλυµµα του µπουζί. Φροντίστε ώστε να µην συσσωρευτεί το υλικό κοπής στη θυρίδα εξαγωγής, αφού κάτι τέτοιο µπορεί να οδηγήσει σε ένα κακό αποτέλεσµα τεµαχισµού ή σε απότοµη επιστροφή του υλικού. Κατά την τροφοδοσία υλικών στον τεµαχιστή-βιοθρυµµατιστή, προσέχετε να µη φτάσουν ξένα σώµατα όπως µέταλλα, πέτρες, πλαστικά, γυαλί κλπ. µέσα στον θάλαµο κοπής, γιατί µπορεί να προκαλέσουν ζηµιές και να εκσφενδονιστούν από τη χοάνη

Θέστε τον κινητήρα εσωτερικής καύσης εκτός λειτουργίας: – πριν ανατρέψετε, σπρώξετε ή τραβήξετε το εργαλείο, – πριν λύσετε τις βίδες ασφάλισης και ανοίξετε το εργαλείο, – πριν από κάθε ανεφοδιασµό µε καύσιµο. Ανεφοδιάζετε µε καύσιµο µόνο µε κρύο κινητήρα εσωτερικής

Κίνδυνος πυρκαγιάς! ∆ώστε προσοχή στην περιστροφή του κοπτικού εργαλείου, θα χρειαστούν µερικά δευτερόλεπτα για την πλήρη ακινητοποίησή του. Σβήστε τον κινητήρα εσωτερικής καύσης, αποσυνδέστε το κάλυµµα µπουζί και περιµένετε να ακινητοποιηθούν τα εργαλεία που περιστρέφονται, – πριν αποµακρυνθείτε από το

– πριν ανασηκώσετε και µεταφέρετε το

– προτού µεταφέρετε το µηχάνηµα, – προτού αποκατασταθούν εµπλοκές ή στοµώσεις στη µονάδα κοπής, τη χοάνη πλήρωσης ή τον αγωγό

– πριν πραγµατοποιηθούν εργασίες στο σύστηµα κοπής, – προτού ελέγξετε ή καθαρίσετε το µηχάνηµα ή πριν από την εκτέλεση άλλων εργασιών σε αυτό. Εάν εισέλθουν ξένα σώµατα στο κοπτικό εργαλείο, εάν το εργαλείο παράγει ασυνήθιστους θορύβους ή εάν δονείται ασυνήθιστα, σβήστε αµέσως τον κινητήρα και αφήστε το εργαλείο να ακινητοποιηθεί τελείως. Αποσυνδέστε το κάλυµµα του µπουζί, αφαιρέστε τη χοάνη πλήρωσης και εκτελέστε τα παρακάτω βήµατα: – Ελέγξτε εάν το εργαλείο, και ειδικότερα το σύστηµα κοπής (µαχαίρι, δίσκος µαχαιριών, βίδα µαχαιριού), έχει υποστεί ζηµιές και αναθέστε τις απαιτούµενες εργασίες επισκευής σε έναν ειδικό, πριν θέσετε πάλι το εργαλείο σε λειτουργία και το χρησιµοποιήσετε. – Ελέγξτε όλα τα εξαρτήµατα του συστήµατος κοπής εάν έχουν τοποθετηθεί σωστά και εάν χρειαστεί σφίξτε τις βίδες (προσέξτε τις ροπές

– Αναθέστε σε τεχνικό την αντικατάσταση ή επισκευή των φθαρµένων εξαρτηµάτων, όπου στην περίπτωση αυτή τα εξαρτήµατα θα πρέπει να έχουν τις ίδιες προδιαγραφές. Κίνδυνος τραυµατισµών! Ο χρήστης µπορεί να τραυµατιστεί σοβαρά από τον εκσφενδονισµό κοµµένου υλικού και ξένων σωµάτων. Κρατάτε µακριά από το εργαλείο τα ξένα σώµατα και αποµακρύνετε αµέσως το φρακαρισµένο υλικό. Κίνδυνος τραυµατισµών! Κατά την τροφοδοσία του τεµαχιστή-βιοθρυµµατιστή µε υλικό κλαδιών µπορεί να υπάρξουν απότοµες επιστροφές του υλικού. Ο χρήστης µπορεί να τραυµατιστεί σοβαρά από το εκσφενδονιζόµενο κοµµένο υλικό. Φορέστε προστατευτικά γάντια και γυαλιά (Ö 4.3)!0478 216 9908 A - EL

4.7 Συντήρηση και επισκευές

Πριν από την έναρξη των εργασιών καθαρισµού, ρύθµισης και συντήρησης: ● τοποθετήστε το εργαλείο σε σταθερό, επίπεδο έδαφος, ●σβήστε τον κινητήρα εσωτερικής καύσης και αφήστε τον να κρυώσει, ●αφαιρέστε το κάλυµµα

Προσοχή – Κίνδυνος τραυµατισµών! Αποµακρύνετε το κάλυµµα µπουζί από το µπουζί, καθώς ένας ακούσιος σπινθήρας ενδέχεται να οδηγήσει σε πυρκαγιές ή ηλεκτροπληξία. Η ακούσια επαφή του µπουζί µε το κάλυµµα µπουζί µπορεί να οδηγήσει σε αθέλητη εκκίνηση του κινητήρα εσωτερικής καύσης. Αφήστε το εργαλείο να κρυώσει, κυρίως πριν ξεκινήσετε τις εργασίες στον κινητήρα εσωτερικής καύσης, την πολλαπλή εξαγωγής και το σιγαστήρα εξάτµισης. Ενδέχεται να παρουσιαστούν θερµοκρασίες 80° C ή µεγαλύτερες. Κίνδυνος εγκαυµάτων! Η απευθείας επαφή µε το λιπαντικό κινητήρα µπορεί να είναι επικίνδυνη. Εξάλλου δεν επιτρέπεται να χυθεί το λιπαντικό κινητήρα. Η STIHL προτείνει να αναθέσετε την πλήρωση του λιπαντικού κινητήρα ή την αλλαγή λιπαντικού κινητήρα στον εµπορικό αντιπρόσωπο της STIHL. Καθαρισµός: Μετά τις εργασίες θα πρέπει ολόκληρο το εργαλείο να καθαριστεί σχολαστικά. (Ö 11.2) Μη χρησιµοποιείτε ποτέ µηχάνηµα καθαρισµού υψηλής πίεσης και µην καθαρίζετε το εργαλείο κάτω από τρεχούµενο νερό (π. χ. µε ένα λάστιχο ποτίσµατος). Μην χρησιµοποιείτε σκληρά καθαριστικά µέσα. Αυτά µπορούν να προκαλέσουν φθορές στα πλαστικά και τα µέταλλα, κάτι που περιορίζει την ασφαλή λειτουργία του εργαλείου STIHL. Για να αποφύγετε τον κίνδυνο πυρκαγιάς, κρατήστε την περιοχή των εισαγωγών του αέρα ψύξης, τα πτερύγια ψύξης και την περιοχή της εξάτµισης καθαρή π. χ. από χόρτα, άχυρα, βρύα, φύλλα ή γράσο. Εργασίες συντήρησης: Επιτρέπεται να εκτελεστούν µόνον οι εργασίες συντήρησης που περιγράφονται στις οδηγίες χρήσης, όλες οι άλλες εργασίες θα πρέπει να ανατεθούν στον εµπορικό αντιπρόσωπο. Εάν δεν έχετε τις απαιτούµενες γνώσεις και τα βοηθήµατα, να απευθύνεστε πάντα σε έναν εµπορικό αντιπρόσωπο. Η STIHL προτείνει, οι εργασίες συντήρησης και οι επισκευές να πραγµατοποιούνται µόνο από έναν εµπορικό αντιπρόσωπο STIHL. Οι εµπορικοί αντιπρόσωποι STIHL παρακολουθούν τακτικά εκπαιδευτικά σεµινάρια και έχουν στη διάθεσή τους τις απαραίτητες τεχνικές πληροφορίες. Χρησιµοποιήστε µόνο εργαλεία, πρόσθετο εξοπλισµό και προσαρµοζόµενα µηχανήµατα που έχουν εγκριθεί από την STIHL για αυτό το εργαλείο ή αλλά τεχνικά ίδια εξαρτήµατα, διαφορετικά υπάρχει κίνδυνος να προκληθούν ατυχήµατα µε σωµατικές βλάβες και ζηµιές στο εργαλείο. Εάν έχετε απορίες θα πρέπει να απευθυνθείτε σε έναν εµπορικό αντιπρόσωπο. Τα γνήσια εργαλεία, ο πρόσθετος εξοπλισµός και τα ανταλλακτικά STIHL είναι ειδικά σχεδιασµένα για το εργαλείο και έχουν προσαρµοστεί στις ανάγκες και τις απαιτήσεις του χρήστη. Τα γνήσια ανταλλακτικά STIHL θα τα αναγνωρίσετε από τον κωδικό ανταλλακτικού STIHL, την επιγραφή STIHL και ενδεχοµένως από το αναγνωριστικό σήµα ανταλλακτικών STIHL. Στα µικρά εξαρτήµατα ενδέχεται να υπάρχει µόνο το σήµα. Για λόγους ασφαλείας, τα εξαρτήµατα ροής καυσίµου (σωληνώσεις καυσίµου, βάνα καυσίµου, ρεζερβουάρ, τάπα ρεζερβουάρ, οι συνδέσεις κλπ.) θα πρέπει να ελέγχονται τακτικά από έναν εµπορικό αντιπρόσωπο για τυχόν φθορές ή διαρροές και να αντικαθιστώνται εάν κάτι τέτοιο κρίνεται αναγκαίο από έναν ειδικευµένο τεχνικό (η STIHL προτείνει τον εµπορικό αντιπρόσωπο STIHL). ∆ιατηρείτε τα αυτοκόλλητα υποδείξεων και προειδοποιήσεων πάντοτε καθαρά και ευανάγνωστα. Τα φθαρµένα ή χαµένα αυτοκόλλητα θα πρέπει να αντικαθιστώνται µε νέα γνήσια αυτοκόλλητα από τον εµπορικό αντιπρόσωπο STIHL. Σε περίπτωση που ένα εξάρτηµα αντικατασταθεί από ένα νέο ανταλλακτικό, φροντίστε να τοποθετήσετε σ' αυτό τα ίδια αυτοκόλλητα. Οι εργασίες στο σύστηµα κοπής πρέπει να γίνονται µόνο µε τη χρήση γαντιών προστασίας (Ö 4.3) και µε ιδιαίτερη

∆ιατηρείτε πάντοτε καλά σφιγµένα όλα τα παξιµάδια και τις βίδες, και ειδικότερα όλες τις βίδες του συστήµατος κοπής. Έτσι θα διατηρείτε πάντα το µηχάνηµά σας σε άριστη κατάσταση.395 HRCSLVLTROEL 0478 216 9908 A - EL RUBGUKETKK Ελέγχετε τακτικά ολόκληρο το εργαλείο, ειδικότερα πριν από την αποθήκευση (π.χ. πριν από τη χειµερινή παύση εργασιών) για τυχόν φθορές και ζηµιές. Για λόγους ασφαλείας θα πρέπει να αντικαταστήσετε αµέσως τα φθαρµένα τµήµατα ή τα τµήµατα που έχουν υποστεί ζηµιά, ώστε το εργαλείο να βρίσκεται σε µία ασφαλή κατάσταση λειτουργίας. Μην αλλάζετε ποτέ τις βασικές ρυθµίσεις του κινητήρα εσωτερικής καύσης και µην τον λειτουργείτε µε υπερβολικές στροφές. Τα κατασκευαστικά µέρη και τα προστατευτικά συστήµατα που αφαιρούνται πριν από τις εργασίες συντήρησης πρέπει αµέσως µετά την ολοκλήρωση των εργασιών να επανατοποθετηθούν στη σωστή θέση

4.8 Αποθήκευση σε µεγαλύτερα

διαστήµατα παύσης της λειτουργίας Αφήστε τον κινητήρα εσωτερικής καύσης να κρυώσει πριν αποθηκεύσετε το εργαλείο σε έναν κλειστό χώρο. Φυλάσσετε το εργαλείο µε άδειο ρεζερβουάρ, και τα καύσιµα σε έναν ασφαλισµένο και καλά αεριζόµενο χώρο. Βεβαιωθείτε ότι το εργαλείο προστατεύεται από µη εξουσιοδοτηµένη χρήση (π.χ. από

Μη φυλάσσετε ποτέ το εργαλείο µέσα σε ένα κτίριο εάν το ρεζερβουάρ περιέχει βενζίνη. Μπορεί να προκληθεί ανάφλεξη των αναθυµιάσεων της βενζίνης εάν αυτές έρθουν σε επαφή µε ανοικτή φλόγα ή

Σε περίπτωση που πρέπει να εκκενωθεί το ρεζερβουάρ καυσίµου (π.χ. ακινητοποίηση πριν από τη χειµερινή παύση), θα πρέπει η εκκένωση να γίνει σε έναν εξωτερικό χώρο (αδειάστε το ρεζερβουάρ π.χ. λειτουργώντας τον κινητήρα εσωτερικής καύσης σε έναν εξωτερικό χώρο). Καθαρίστε σχολαστικά το εργαλείο πριν από την αποθήκευση (π.χ. χειµερινή

Αποθηκεύετε το εργαλείο µόνο µε αποσυνδεδεµένο κάλυµµα µπουζί. Το εργαλείο θα πρέπει να φυλάσσεται µόνον σε ασφαλή για τη λειτουργία του

Μεταφέρετε τον τεµαχιστή- βιοθρυµµατιστή µόνο µε τοποθετηµένη τη χοάνη πλήρωσης. Κίνδυνος τραυµατισµού από τα εκτεθειµένα µαχαίρια!

Τα προϊόντα απόρριψης όπως παλιά λάδια ή καύσιµα, χρησιµοποιηµένα λιπαντικά, φίλτρα, µπαταρίες και άλλα παρόµοια αναλώσιµα υλικά µπορεί να βλάψουν τον άνθρωπο, τα ζώα και το περιβάλλον και γι' αυτόν το λόγο θα πρέπει να απορρίπτονται µε τον προβλεπόµενο τρόπο. Απευθυνθείτε σε ένα κέντρο ανακύκλωσης ή στον εµπορικό αντιπρόσωπο για να µάθετε πώς γίνεται η σωστή απόρριψη αυτών των προϊόντων. Η STIHL προτείνει τον εµπορικό αντιπρόσωπο STIHL. Βεβαιωθείτε ότι θα παραδώσετε το αχρηστευµένο εργαλείο για απόρριψη σε ένα σηµείο συλλογής απορριµµάτων. Αχρηστέψτε το εργαλείο πριν την απόρριψη. Για να αποτρέψετε τα ατυχήµατα, αφαιρέστε το καλώδιο του µπουζί, αδειάστε το ρεζερβουάρ καυσίµου και αφαιρέστε το λιπαντικό κινητήρα. Κίνδυνος τραυµατισµού από τα

Μην αφήνετε χωρίς επιτήρηση τον τεµαχιστή-βιοθρυµµατιστή, ακόµα και όταν είναι αχρηστευµένος. Βεβαιωθείτε ότι το µηχάνηµα και ειδικότερα όλα τα µαχαίρια φυλάσσονται µακριά από παιδιά.

Πριν από τη θέση σε λειτουργία, διαβάστε προσεκτικά τις οδηγίες χρήσης και τις υποδείξεις ασφαλείας. Κίνδυνος τραυµατισµών! Κρατήστε τα τρίτα άτοµα µακριά από την επικίνδυνη περιοχή. Κίνδυνος τραυµατισµών! Κίνδυνος τραυµατισµού από τα περιστρεφόµενα εργαλεία.

5. Περιγραφή συµβόλων0478 216 9908 A - EL

Αποσυνδέστε το κάλυµµα του µπουζί πριν από τις εργασίες συντήρησης και καθαρισµού. Φοράτε µέσα προστασίας ακοής! Φοράτε προστατευτικά γυαλιά! Φοράτε γάντια προστασίας! ●Για την εκτέλεση όλων των εργασιών που περιγράφονται τοποθετήστε το εργαλείο σε ένα οριζόντιο, επίπεδο και σταθερό υπόστρωµα.

7.1 Τοποθέτηση προέκτασης

● Τοποθετήστε την προέκταση εξαγωγής (E) στο βασικό µηχάνηµα και βιδώστε τις βίδες (J) (1 - 2Nm).

7.2 Τοποθέτηση τροχών και

●Στερεώστε τους τροχούς (G) αριστερά και δεξιά µε τα µπουλόνια (R), τη ροδέλα (L1), τη ροδέλα (L2) και το παξιµάδι (K1) στην τροχήλατη βάση (C). ●Πιέστε τα τάσια (Η) επάνω στους

● Τοποθετήστε την τροχήλατη βάση σε ένα επίπεδο και σταθερό υπόστρωµα όπως απεικονίζεται και τοποθετήστε το βασικό µηχάνηµα (Β). ● Τοποθετήστε τις στρογγυλές βίδες (N) στην αριστερή πλευρά και βιδώστε τα παξιµάδια ασφάλισης (K2), αλλά µην τα

Βιδώστε τη βίδα Τorx (M) στη δεξιά πλευρά (1 - 2Nm). ●Σφίξτε τα παξιµάδια (K2) (10 - 12Nm). Κίνδυνος τραυµατισµών! Μη βάζετε τα χέρια, άλλα µέρη του σώµατος ή τα ρούχα στη χοάνη πλήρωσης ή στη θυρίδα εξαγωγής. Κίνδυνος τραυµατισµών! Μην ανεβαίνετε επάνω στο

6. Περιεχόµενα συσκευασίας

Αρ. Περιγραφή Τεµάχι

A Χοάνη πλήρωσης 1 B Βασικό εργαλείο 1 C Τροχήλατη βάση 1 D Στόµιο εξαγωγής 1 E Προέκταση εξαγωγής 1

F Ράγα 1 G Τροχός 2 H Τάσι 2 I ∆ίσκος µαχαιριών 1 J Βίδα Torx P5x20

K1 Παξιµάδι M10 2 K2 Παξιµάδι ασφάλισης M8 2 L1 Ροδέλα 2 L2 Ροδέλα A10 2 M Βίδα Torx P5x50

Ν Βίδα µε επίπεδη στρογγυλή

O Εξάγωνη βίδα M10x55

P Ροδέλα ασφάλισης 1 Q Βίδα ασφάλισης 2 R Μπουλόνι τροχού 2 S Πείρος 2 T Εκτροπέας 1 U Επάνω δακτύλιος-

V Κάτω δακτύλιος-αποστάτης 1 W Προστατευτικό καπάκι 1 X Εργαλεία συναρµολόγησης 1 Y Κλειδί Torx 1 Z Πολλαπλό κλειδί 1 x Οδηγίες χρήσης 1 x Οδηγίες χρήσης κινητήρα εσωτερικής

Αρ. Περιγραφή Τεµάχι

εργαλείου για χρήση Κίνδυνος τραυµατισµών! Προσέξτε ιδιαίτερα τις υποδείξεις ασφαλείας στο κεφάλαιο "Για τη δική σας ασφάλεια" (Ö 4.).

7.3 Τοποθέτηση στοµίου

●Γυρίστε προς τα πίσω τον τεµαχιστή-βιοθρυµµατιστή. ● Τοποθετήστε την ράγα (F) στην προέκταση εξαγωγής. Βιδώστε τις βίδες (J) (1 - 2Nm). ● Τοποθετήστε τον τεµαχιστή- βιοθρυµµατιστή. ● Τοποθετήστε το στόµιο εξαγωγής (D) στην προέκταση εξαγωγής. Κατά την ανάρτηση δώστε προσοχή ώστε τα πτερύγια (1) αριστερά και δεξιά στην εσωτερική πλευρά των στοµίων να βρίσκονται ακριβώς στην εγκοπή οδήγησης της προέκτασης εξαγωγής (2). ●Πιέστε προς τα µέσα τους πείρους (S) αριστερά και δεξιά.

7.4 Άνοιγµα και κλείσιµο στοµίου

Ανοίξτε το στόµιο εξαγωγής: ●Για τον τεµαχισµό αναδιπλώστε το στόµιο εξαγωγής (D) προς τα επάνω και κουµπώστε την ασφάλεια (1) στην προέκταση εξαγωγής. Κλείστε το στόµιο εξαγωγής: ●Για τη µεταφορά και την αποθήκευση ανασηκώστε ελαφρά την ασφάλεια (1) και διπλώστε προς τα κάτω το στόµιο εξαγωγής (D).

7.5 Τοποθέτηση δίσκου

●Τοποθετήστε την τάπα προστασίας (W), τον κάτω δακτύλιο- αποστάτη (V), το δίσκο µαχαιριού (I), τον επάνω δακτύλιο-αποστάτη (U), τον εκτροπέα (T), τη ροδέλα ασφάλισης (P) επάνω στην υποδοχή του µαχαιριού και τοποθετήστε τη βίδα (O). ●Χρησιµοποιήστε το εργαλείο συναρµολόγησης (X) για να κρατήσετε κόντρα το δίσκο µαχαιριών. Βιδώστε τη βίδα (O) µε το πολλαπλό κλειδί (Ζ) και σφίξτε µε ροπή 52 - 60 Nm.

7.6 Αφαίρεση δίσκου µαχαιριών

●Χρησιµοποιήστε το εργαλείο συναρµολόγησης (X) για να κρατήσετε κόντρα το δίσκο µαχαιριών. ●Λύστε τη βίδα (O) µε το πολλαπλό κλειδί (Z). ●Αφαιρέστε τη βίδα (O), τη ροδέλα ασφάλισης (P), τον εκτροπέα (T), τον επάνω δακτύλιο-αποστάτη (U) και το δίσκο µαχαιριών (I).

7.7 Τοποθέτηση χοάνης

●Βιδώστε µε δύναµη τις βίδες ασφάλισης (Q) στην οβάλ οπή της χοάνης πλήρωσης. ●Κρεµάστε τη χοάνη πλήρωσης (A) στον µεντεσέ (1) του βασικού µηχανήµατος και γυρίστε προς τα µπροστά. ●Σφίξτε και τις δύο βίδες ασφάλισης (Q) ταυτόχρονα.

7.8 Αφαίρεση χοάνης πλήρωσης

●Λύστε και τις δύο βίδες ασφάλισης (Q) µέχρι αυτές να περιστρέφονται ελεύθερα. Αυτές παραµένουν στη χοάνη πλήρωσης ●Γυρίστε τη χοάνη πλήρωσης (A) προς τα πίσω και αφαιρέστε την.

7.9 Καύσιµο και λιπαντικό

Λιπαντικό κινητήρα Μπορείτε να πληροφορηθείτε τις ποσότητες πλήρωσης λαδιού και τους κατάλληλους τύπους λιπαντικού κινητήρα από τις οδηγίες χρήσης του κινητήρα εσωτερικής καύσης. Ελέγχετε τακτικά τη

Τηρείτε τη σειρά συναρµολόγησης και τη ροπή στρέψης 52 - 60 Nm. Κατά τη συναρµολόγηση, βεβαιωθείτε ότι ο άνω δακτύλιος- αποστάτης (U) βρίσκεται στη σωστή θέση σε σχέση µε τα δύο

Οι βίδες ασφάλισης (Q) συνδέονται µετά την πρώτη τοποθέτηση µε την χοάνη πλήρωσης και δεν µπορούν

Πριν από την πρώτη εκκίνηση, συµπληρώστε λιπαντικό κινητήρα (Ö Οδηγίες χρήσης κινητήρα εσωτερικής καύσης)!

στάθµη πλήρωσης του λιπαντικού (Ö Οδηγίες χρήσης κινητήρα εσωτερικής καύσης). Αποφεύγετε την ελλιπή ή υπερβολική πλήρωση λιπαντικού πέρα από την ενδεικνυόµενη στάθµη.

Χρησιµοποιείτε φρέσκα, επώνυµα καύσιµα, απλή, αµόλυβδη βενζίνη (Ö Οδηγίες χρήσης κινητήρα εσωτερικής καύσης)! Για την πλήρωση χρησιµοποιήστε χοάνη (δεν περιλαµβάνεται στο πλαίσιο παράδοσης). Προσέξτε ιδιαίτερα τις προειδοποιήσεις στο κεφάλαιο «Για τη δική σας ασφάλεια». (Ö 4.)

8.1 Περιοχή εργασίας του

●Ο χειριστής θα πρέπει καθ' όλη τη διάρκεια λειτουργίας (όσο ο ηλεκτροκινητήρας ή ο κινητήρας εσωτερικής καύσης βρίσκεται σε λειτουργία) να βρίσκεται εντός της περιοχής εργασίας για λόγους ασφαλείας (γκρι επιφάνεια Χ) και ειδικότερα για να µην τραυµατιστεί από το εκσφενδονιζόµενο υλικό.

8.2 Ποια υλικά µπορούν να

κατεργαστούν; Με τον τεµαχιστή- βιοθρυµµατιστή µπορείτε να επεξεργαστείτε τα υλικά κοπής από δέντρα- ή θαµνοφράκτες, καθώς και χοντρά ή πλεγµένα κλαδιά.

8.3 Σε ποια υλικά δεν µπορεί να γίνει

κατεργασία; Πέτρες, γυαλιά, µεταλλικά αντικείµενα (σύρµατα, καρφιά...) ή πλαστικά αντικείµενα δεν επιτρέπεται να εισέλθουν στον τεµαχιστή- βιοθρυµµατιστή. Βασικός κανόνας: τα υλικά που δεν µπορούν να γίνουν λίπασµα δεν πρέπει να τεµαχίζονται στον τεµαχιστή-βιοθρυµµατιστή.

8.4 Μέγιστη διάµετρος κλαδιών

Τα στοιχεία αναφέρονται για φρεσκοκοµµένο υλικό κλαδιών: Μέγιστη διάµετρος κλαδιού GH 370 S: 45 mm

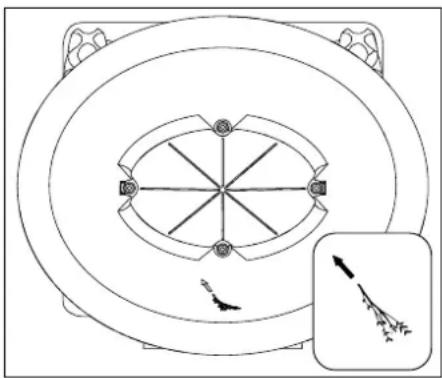

8.5 Πλήρωση του τεµαχιστή-

8. Υποδείξεις για την

Κίνδυνος τραυµατισµών! Προσέξτε ιδιαίτερα τις υποδείξεις ασφαλείας στο κεφάλαιο "Για τη δική σας ασφάλεια". (Ö 4.) Η πλήρωση του τεµαχιστή- βιοθρυµµατιστή επιτρέπεται να γίνεται µόνο από ένα άτοµο.

Η επεξεργασία υλικών κοπής δέντρων και θαµνοφρακτών θα πρέπει να εκτελείται όσο αυτά παραµένουν νωπά, καθώς η απόδοση τεµαχισµού είναι µεγαλύτερη στα νωπά κοµµένα υλικά σε σύγκριση µε τα αποξηραµένα ή υγρά υλικά. Η επεξεργασία ξηρού κοµµένου υλικού αυξάνει τον κίνδυνο εκσφενδονισµού. Ο χρήστης µπορεί να τραυµατιστεί σοβαρά από τα κλαδιά.

Κατά την ταυτόχρονη εισαγωγή περισσότερων λεπτών κλαδιών, το άθροισµα των επιµέρους διαµέτρων των κλαδιών δεν πρέπει να υπερβαίνει τη µέγιστη διάµετρο των κλαδιών. Στην περίπτωση ξηρού ή υγρού κοµµένου υλικού, ενδεχοµένως να χρειάζεται να µειωθεί η µέγιστη διάµετρος των κλαδιών. Κίνδυνος τραυµατισµών! Ο χρήστης µπορεί να τραυµατιστεί σοβαρά από τον εκσφενδονισµό του υλικού κλαδιών. Για να αποφεύγετε τους τραυµατισµούς λόγω αναστροφής, θα πρέπει να τροφοδοτείτε τον τεµαχιστή- βιοθρυµµατιστή µε το σωστό

Τηρείτε τη µέγιστη διάµετρο κλαδιών κατά την πλήρωση. Αραιώστε τα πολύ µπλεγµένα κλαδιά και αφαιρέστε τους πλευρικούς βλαστούς. Το µεγάλο άνοιγµα πλήρωσης χρησιµεύει αποκλειστικά στην καλύτερη απορρόφηση ιδιαίτερα πλεγµένου υλικού κλαδιών.

HRCSLVLTROEL 0478 216 9908 A - EL RUBGUKETKK ●Προσέξτε την περιοχή εργασίας κατά την πλήρωση του τεµαχιστή- βιοθρυµµατιστή. (Ö 8.1) ●Προσέξτε τη µέγιστη διάµετρο κλαδιών. (Ö 8.4) ●Εισάγετε το υλικό κλαδιών µε µικρή κλίση και οδηγήστε τα µέχρι το µηχανισµό µαχαιριών σύµφωνα µε το σύµβολο που υπάρχει στο αριστερό τοίχωµα της χοάνης. Το σκληρό υλικό το τραβά αυτόµατα το εργαλείο. Τα µακρύτερα κλαδιά θα πρέπει να στηρίζονται και να τροφοδοτούνται µε το χέρι.

8.6 Σωστή καταπόνηση του εργαλείου

Ο ηλεκτροκινητήρας ή ο κινητήρας εσωτερικής καύσης του τεµαχιστή- βιοθρυµµατιστή επιτρέπεται να καταπονηθεί τόσο ώστε να µη µειώνονται αισθητά οι στροφές του κινητήρα. Τροφοδοτείτε τον τεµαχιστή- βιοθρυµµατιστή πάντα συνεχώς και οµοιόµορφα. Εάν µειωθούν οι στροφές κατά την εργασία µε τον τεµαχιστή- βιοθρυµµατιστή, σταµατήστε την τροφοδοσία για να αποφορτίσετε τον ηλεκτροκινητήρα ή τον κινητήρα εσωτερικής καύσης.

9.1 ∆ιακόπτης ασφαλείας κινητήρα

Ο κινητήρας εσωτερικής καύσης ή το εργαλείο τεµαχισµού µπορεί να τεθεί σε λειτουργία µόνο µε σωστά κλεισµένη χοάνη πλήρωσης. Εάν λυθεί η βίδα ασφάλισης στην πλευρά του κινητήρα κατά τη διάρκεια της λειτουργίας, διακόπτεται η επαφή ανάφλεξης και ο κινητήρας εσωτερικής καύσης ή το εργαλείο τεµαχισµού τίθεται αυτόµατα εκτός λειτουργίας µετά από µερικά δευτερόλεπτα.

9.2 Προστατευτικά καλύµµατα

Ο τεµαχιστής-βιοθρυµµατιστής είναι εξοπλισµένος µε προστατευτικά καλύµµατα στην περιοχή τροφοδοσίας και εξαγωγής. Σ' αυτά περιλαµβάνεται ολόκληρη η χοάνη πλήρωσης µε το επάνω τµήµα χοάνης και την προστασία από εκτοξευόµενα αντικείµενα, η προέκταση εξαγωγής και το στόµιο εξαγωγής. Τα προστατευτικά καλύµµατα εγγυώνται κατά το θρυµµατισµό την απόσταση ασφαλείας από τα µαχαίρια θρυµµατισµού.

10.1 Εκκίνηση κινητήρα

εσωτερικής καύσης ●Ελέγξτε τη στάθµη λαδιού και καυσίµου. (Ö 7.9) ●Φέρτε τον διακόπτη (1) στη θέση I. ●Τραβήξτε αργά το σχοινί της µίζας (2) προς τα έξω µέχρι το σηµείο αντίστασης του συµπιεστή, µετά τραβήξτε µε δύναµη σε απόσταση ίση µε το µήκος του χεριού. Φέρτε το σχοινί της µίζας πάλι στην αρχική θέση, έτσι ώστε να µπορεί να τυλιχθεί σωστά στην µποµπίνα. Επαναλάβετε τη διαδικασία εκκίνησης µέχρι ο κινητήρας εσωτερικής καύσης να πάρει µπρος.

10.2 Θέση του κινητήρα

εσωτερικής καύσης εκτός λειτουργίας ●Φέρτε τον διακόπτη (1) στη θέση O. Ο κινητήρας εσωτερικής καύσης ή το εργαλείο

ακινητοποιούνται µετά από λίγο.

9. Συστήµατα ασφαλείας

10. Θέση του εργαλείου σε

Κίνδυνος τραυµατισµών! Πριν από την έναρξη λειτουργίας διαβάστε µε προσοχή και ακολουθήστε τις υποδείξεις του κεφαλαίου "Για τη δική σας ασφάλεια". (Ö 4.)

●Φέρτε τον τεµαχιστή-βιοθρυµµατιστή σε ένα επίπεδο και σταθερό

●Φορέστε γάντια προστασίας, προστατευτικά γυαλιά και προστασία ακοής. (Ö 4.3) ●Ανοίξτε το στόµιο εξαγωγής. (Ö 7.4) ● Εκκινήστε τον τεµαχιστή- βιοθρυµµατιστή. (Ö 10.1) ●Περιµένετε µέχρι ο κινητήρας εσωτερικής καύσης να φτάσει στις µέγιστες στροφές λειτουργίας (στροφές άνευ φορτίου). ●Γεµίστε σωστά τον τεµαχιστή- βιοθρυµµατιστή µε κοµµένο υλικό. (Ö 8.5) ●Μετά την εργασία απενεργοποιήστε τον τεµαχιστή-βιοθρυµµατιστή (Ö 10.2) και καθαρίστε τον. (Ö 11.2)

11.1 Κινητήρας εσωτερικής καύσης

Χρονικό διάστηµα συντήρησης: Πριν από κάθε χρήση Ιδιαίτερη σηµασία για µεγάλη διάρκεια ζωής έχει η σωστή στάθµη λιπαντικού, καθώς και η τακτική αντικατάσταση λαδιών και φίλτρου αέρα. ∆ώστε προσοχή στις υποδείξεις λειτουργίας και συντήρησης που αναφέρονται στις συνηµµένες οδηγίες χρήσης του κινητήρα εσωτερικής καύσης. Τα πτερύγια ψύξης θα πρέπει να διατηρούνται πάντοτε καθαρά για να εξασφαλίζεται η επαρκής ψύξη του κινητήρα εσωτερικής καύσης.

11.2 Καθαρισµός µηχανήµατος

Χρονικό διάστηµα συντήρησης: Έπειτα από κάθε χρήση Καθαρίζετε σχολαστικά το µηχάνηµα έπειτα από κάθε χρήση. Με την προσεκτική µεταχείριση προστατεύεται το µηχάνηµα από ζηµιές και επιµηκύνεται η ωφέλιµη διάρκεια ζωής του. Θέση καθαρισµού του τεµαχιστή- βιοθρυµµατιστή: Το µηχάνηµα επιτρέπεται να καθαριστεί µόνο όταν βρίσκεται στην εικονιζόµενη

●Αφαιρέστε τη χοάνη πλήρωσης. (Ö 7.8) Εάν ο τεµαχιστής-βιοθρυµµατιστής δεν τοποθετηθεί µε τον τρόπο που περιγράφεται, το µηχάνηµα (κινητήρας εσωτερικής καύσης) µπορεί να υποστεί

τραυµατισµών! Εργάζεστε µόνο µε γάντια προστασίας. Μην αγγίζετε ποτέ τα µαχαίρια εάν δεν έχουν ακινητοποιηθεί. Εάν δεν έχετε τις απαιτούµενες γνώσεις ή χρειάζεστε κάποια βοήθεια, απευθυνθείτε σε κάθε περίπτωση στον εµπορικό αντιπρόσωπο. Η STIHL προτείνει, οι εργασίες συντήρησης και οι επισκευές να πραγµατοποιούνται µόνο από έναν εµπορικό αντιπρόσωπο STIHL. Η STIHL προτείνει τη χρήση γνήσιων ανταλλακτικών STIHL. Κίνδυνος τραυµατισµών! Πριν από όλες τις εργασίες συντήρησης- ή καθαρισµού στο εργαλείο διαβάστε µε προσοχή το κεφάλαιο «Για τη δική σας ασφάλεια», (Ö 4.)και ειδικότερα την υποενότητα «Συντήρηση και επισκευές», (Ö 4.7)και ακολουθήστε όλες τις υποδείξεις

Αποσυνδέστε το κάλυµµα του µπουζί πριν από όλες τις εργασίες συντήρησης- ή καθαρισµού!

HRCSLVLTROEL 0478 216 9908 A - EL RUBGUKETKK Μην ρίχνετε ποτέ νερό σε µέρη του κινητήρα ή του κινητήρα εσωτερικής καύσης, σε µονώσεις, σηµεία έδρασης και ηλεκτρικά εξαρτήµατα, όπως διακόπτες. ∆ιαφορετικά, ενδέχεται να απαιτηθούν δαπανηρές επισκευές. Εάν οι ακαθαρσίες και τα υπολείµµατα δεν µπορούν να αφαιρεθούν µε βούρτσα, υγρό πανί ή ξύλινη βέργα, η STIHL συνιστά τη χρήση ενός ειδικού καθαριστικού (π.χ. ειδικό καθαριστικό STIHL). Μη χρησιµοποιείτε σκληρά καθαριστικά

Καθαρίζετε τακτικά τους δίσκους

Καθαρίστε καλά τα πτερύγια ψύξης, τη φτερωτή του ανεµιστήρα, την περιοχή γύρω από το φίλτρο αέρα, την εξάτµιση κλπ. από τις ακαθαρσίες για να εξασφαλίσετε τη σωστή ψύξη του

11.3 Συντήρηση µαχαιριών

Χρονικό διάστηµα συντήρησης: Πριν από κάθε χρήση ●Αφαιρέστε τη χοάνη πλήρωσης. (Ö 7.8) ● Ελέγξτε τα µαχαίρια για ζηµιές (ρωγµές ή αυλακώσεις) και φθορές και αν χρειαστεί γυρίστε τα από την άλλη πλευρά ή αντικαταστήστε τα. Όρια φθοράς των µαχαιριών: ●Μετρήστε στα µαχαίρια την απόσταση από την οπή µέχρι την ακµή του µαχαιριού σε περισσότερα σηµεία. Ελάχιστη απόσταση 6mm Αλλαγή πλευράς µαχαιριού: ●Αφαίρεση δίσκου µαχαιριών. (Ö 7.6) ●Λύστε τις βίδες (1) και αφαιρέστε τις µαζί µε τα παξιµάδια (2). ●Αφαιρέστε το µαχαίρι (1) προς τα

●Καθαρισµός δίσκου µαχαιριών. ●Γυρίστε τα µαχαίρια (3) και µε την αιχµηρή ακµή ελεύθερη τοποθετήστε τα στο δίσκο µαχαιριών και ευθυγραµµίστε

●Περάστε τις βίδες (1) µέσα από τις οπές και βιδώστε τα παξιµάδια (2). Σφίξτε τα παξιµάδια (2) µε 22 - 28 Nm. ●Τοποθέτηση δίσκου µαχαιριών. (Ö 7.5) Τρόχισµα µαχαιριού: Τα µαχαίρια που έχουν στοµώσει και από τις δύο πλευρές θα πρέπει να τροχιστούν πριν από την εργασία. Για να εξασφαλιστεί η σωστή λειτουργία του εργαλείου θα πρέπει τα µαχαίρια να τροχιστούν αποκλειστικά από τον εµπορικό αντιπρόσωπο. Η STIHL συνιστά τον εµπορικό αντιπρόσωπο STIHL. ●Αφαιρέστε τα µαχαίρια για να τα

●Ψύξτε το µαχαίρι κατά το τρόχισµα, π.χ.µε νερό. ∆εν πρέπει να εµφανιστεί µια µπλε απόχρωση. Σε αυτή την περίπτωση, µειώνεται σηµαντικά η κοπτική ικανότητα. ●Τροχίστε οµοιόµορφα το µαχαίρι, προκειµένου να αποφύγετε τους κραδασµούς. ● Ελέγξτε το µαχαίρι για τυχόν φθορές πριν από την επανατοποθέτησή του: Τα µαχαίρια θα πρέπει να αντικατασταθούν, εάν παρατηρηθούν ρωγµές ή ανωµαλίες στην επιφάνειά τους ή εάν επιτευχθούν τα όρια φθοράς.

τραυµατισµών! Εργάζεστε µόνο φορώντας γάντια προστασίας!

Προτού επιτευχθούν τα αναφερόµενα όρια φθοράς, θα πρέπει τα αντίστοιχα µαχαίρια να τοποθετηθούν από την άλλη πλευρά ή να αντικατασταθούν. Η STIHL προτείνει τον εµπορικό αντιπρόσωπο STIHL. Τα µαχαίρια κοπής είναι διπλής όψης. Αυτό σηµαίνει ότι µπορείτε να γυρίσετε µία φορά από την άλλη πλευρά τα µαχαίρια που έχουν στοµώσει, το µηχάνηµα θα είναι έτοιµο και πάλι για χρήση. Αλλάζετε πλευρές πάντα και στα δύο µαχαίρια! Συνιστάται το τρόχισµα όλων των µαχαιριών κοπής να ανατίθεται αποκλειστικά σε εµπορικό αντιπρόσωπο. Τα στοµωµένα ή λάθος τροχισµένα µαχαίρια (λανθασµένη γωνία τροχίσµατος, αποζυγοστάθµιση λόγω ανοµοιόµορφου τροχίσµατος κ.λπ.) αυξάνουν τον κίνδυνο επαναφοράς. Ο χρήστης µπορεί να τραυµατιστεί σοβαρά από το εκσφενδονιζόµενο κοµµένο υλικό. Επιπλέον, µπορεί να υποβαθµιστεί η λειτουργία (εισαγωγή του κοµµένου υλικού, σταθερότητα των λεπίδων κ.λπ.) του τεµαχιστή-βιοθρυµµατιστή.0478 216 9908 A - EL

●Τροχίστε τις επιφάνειες κοπής των µαχαιριών µε µία γωνία τροχίσµατος 30° . ●Τροχίστε τα µαχαίρια στην επιφάνεια

●Μετά τη διαδικασία τροχίσµατος αφαιρέστε µε λεπτό γυαλόχαρτο τα γρέζια που έχουν σχηµατιστεί στην ακµή κοπής. ●Κατά την τοποθέτηση των µαχαιριών δώστε προσοχή στις ροπές που αναφέρονται στην ενότητα «Αλλαγή πλευράς µαχαιριού».

11.4 Συντήρηση ιµάντα

Χρονικό διάστηµα συντήρησης: Κάθε 10 ώρες λειτουργίας Ελέγξτε οπτικά τον ιµάντα για τυχόν ζηµιές και φθορές και αν χρειαστεί αντικαταστήστε τον. Έλεγχος τάνυσης ιµάντα και ρύθµιση εάν απαιτείται. Έλεγχος τάνυσης ιµάντα: ●Αφαιρέστε το κάλυµµα του µπουζί. ●Λύστε τις βίδες (1) όµως µην τις ξεβιδώσετε εντελώς (ώστε να παραµείνουν στην προστατευτική ποδιά του ιµάντα) και αφαιρέστε την προστατευτική ποδιά του ιµάντα (2). ●Με τον αντίχειρα πιέστε τον ιµάντα ανάµεσα στις δύο τροχαλίες ιµάντα. Ο ιµάντας θα πρέπει να υποχωρεί κατά 10mm περίπου. Ρύθµιση τάνυσης ιµάντα: ● Χαλαρώστε την κοχλιοσύνδεση του κινητήρα (χωρίς εικόνα): Λύστε τις 3 βίδες στερέωσης του κινητήρα, αλλά µην τις ξεβιδώνετε τελείως. Κρατήστε κόντρα τα παξιµάδια στην επάνω πλευρά. ●Τανύστε τον ιµάντα περιστρέφοντας το παξιµάδι ρύθµισης (3). ●Μετά τη ρύθµιση σφίξτε πάλι τις βίδες στερέωσης του κινητήρα και τοποθετήστε το έλασµα προστασίας του ιµάντα.

11.5 Αλλαγή λιπαντικού κινητήρα

Χρονικό διάστηµα συντήρησης: Τα προτεινόµενα χρονικά διαστήµατα αλλαγής λαδιού, το λιπαντικό κινητήρα που πρέπει να χρησιµοποιηθεί και η ποσότητα πλήρωσης λαδιού σε µια αλλαγή λαδιού αναφέρονται στις οδηγίες χρήσης του κινητήρα εσωτερικής καύσης. Βίδα εκροής λαδιού: ●Λύστε τις βίδες (1), όµως µην τις ξεβιδώσετε εντελώς (ώστε να παραµείνουν στην προστατευτική ποδιά του ιµάντα), και αφαιρέστε την προστατευτική ποδιά του ιµάντα (2). ●Ξεβιδώστε τη βίδα εκροής λαδιού (3) και αφαιρέστε το λιπαντικό του

● Τοποθετήστε πάλι τη βίδα εκροής λαδιού (3) και συµπληρώστε φρέσκο λιπαντικό κινητήρα. Τοποθετήστε την προστατευτική ποδιά του ιµάντα (2).

11.6 Φύλαξη και χειµερινή παύση

Φυλάξτε τον τεµαχιστή-βιοθρυµµατιστή σε ένα στεγνό, κλειστό και καθαρό από σκόνες χώρο. Βεβαιωθείτε ότι το µηχάνηµα βρίσκεται µακριά από τα παιδιά. Αποθηκεύετε τον τεµαχιστή- βιοθρυµµατιστή µόνο σε ασφαλή κατάσταση λειτουργίας και µε τοποθετηµένη τη χοάνη πλήρωσης. Σε περίπτωση ακινητοποίησης του τεµαχιστή-βιοθρυµµατιστή για µεγαλύτερο χρονικό διάστηµα (χειµερινή παύση εργασιών) θα πρέπει να δοθεί σηµασία στα παρακάτω σηµεία: ● Καθαρίστε σχολαστικά όλα τα εξωτερικά µέρη του µηχανήµατος. ●Λιπάνετε ή γρασάρετε όλα τα κινητά

Αν ο ιµάντας είναι πολύ χαλαρός, θα φθαρεί πιο γρήγορα. Αντίθετα, αν είναι πολύ τεντωµένος µπορεί να προκληθεί ζηµιά στα ρουλεµάν. Εάν δεν έχετε τις απαραίτητες γνώσεις για τον έλεγχο και τη ρύθµιση του ιµάντα, θα πρέπει αυτές οι εργασίες να πραγµατοποιηθούν από έναν εξειδικευµένο τεχνίτη.

HRCSLVLTROEL 0478 216 9908 A - EL RUBGUKETKK ●Αδειάστε το ρεζερβουάρ καυσίµου και το καρµπυρατέρ (π.χ. αφήνοντας να λειτουργήσει ο κινητήρας εσωτερικής

●Ξεβιδώστε το µπουζί και εισάγετε λιπαντικό κινητήρα περίπου 3 cm³ από την υποδοχή του κινητήρα εσωτερικής καύσης. Περιστρέψτε τον κινητήρα εσωτερικής καύσης µερικές φορές χωρίς µπουζί. ●Βιδώστε πάλι το µπουζί. ● Αλλάξτε τα λάδια (Ö οδηγίες χρήσης κινητήρα εσωτερικής καύσης). ●Καλύψτε καλά τον κινητήρα εσωτερικής καύσης και αποθηκεύστε το µηχάνηµα σε ένα στεγνό και καθαρό από σκόνες χώρο, σε όρθια θέση.

12.1 Έλξη ή ώθηση του

τεµαχιστή-βιοθρυµµατιστή ●Κρατήστε τον τεµαχιστή- βιοθρυµµατιστή από το επάνω τµήµα χοάνης (1) και γυρίστε τον προς τα

●Ο τεµαχιστής-βιοθρυµµατιστής µπορεί να τραβηχτεί ή να σπρωχτεί µε αργό ρυθµό (χαµηλή ταχύτητα).

12.2 Ανύψωση ή µεταφορά του

τεµαχιστή-βιοθρυµµατιστή ●Για να ανασηκώσετε τον τεµαχιστή- βιοθρυµµατιστή πιάστε τον δεξιά στο περίβληµα και αριστερά, κάτω από τον κινητήρα εσωτερικής καύσης.

12.3 Μεταφορά του τεµαχιστή-

βιοθρυµµατιστή σε επιφάνεια

● Μεταφέρετε τον τεµαχιστή- βιοθρυµµατιστή σε επιφάνειες φόρτωσης αποκλειστικά σε κατακόρυφη θέση. ●Ασφαλίστε το εργαλείο από ακούσια ολίσθηση µε τα κατάλληλα µέσα στερέωσης. Στερεώστε τα σχοινιά ή τους ιµάντες στην τροχήλατη βάση (1) ή στη χοάνη πλήρωσης (2). Σηµαντικές υποδείξεις σχετικά µε τη συντήρηση και τη φροντίδα της οµάδας

Βενζινοκίνητοι τεµαχιστές- βιοθρυµµατιστές (STIHL GH) Η εταιρία STIHL δεν φέρει καµία ευθύνη για υλικές ζηµιές και σωµατικές βλάβες που θα προκληθούν από τη µη τήρηση των υποδείξεων που αναφέρονται στις οδηγίες χρήσης, και ειδικότερα αυτές που αφορούν την ασφάλεια, τον χειρισµό και τη συντήρηση, ή από τη χρήση µη εγκεκριµένων προσαρτηµάτων ή ανταλλακτικών. Παρακαλούµε τηρήστε οπωσδήποτε τις υποδείξεις που ακολουθούν, προκειµένου να αποτρέψετε τις βλάβες και την υπερβολική φθορά του εργαλείου STIHL:

Πολλά µέρη του εργαλείου STIHL, ακόµη και µετά από προβλεπόµενη χρήση, παρουσιάζουν φυσιολογική φθορά και θα πρέπει να αντικατασταθούν εγκαίρως, ανάλογα µε τον τρόπο και τη διάρκεια

Εδώ συµπεριλαµβάνονται εκτός των

– ∆ίσκος µαχαιριών Κίνδυνος πυρκαγιάς! Κρατήστε το κάλυµµα του µπουζί µακριά από την οπή του µπουζί (κίνδυνος ανάφλεξης).

Κίνδυνος τραυµατισµών! Πριν από τη µεταφορά διαβάστε προσεκτικά το κεφάλαιο "Για τη δική σας ασφάλεια", και ειδικότερα το κεφάλαιο "Μεταφορά του εργαλείου". (Ö 4.4)

Ανασηκώνετε τον τεµαχιστή- βιοθρυµµατιστή πάντα µε τη βοήθεια ενός ακόµα ατόµου, λόγω του µεγάλου βάρους. Φοράτε κατάλληλο προστατευτικό ρουχισµό που καλύπτει τελείως το κάτω µέρος των χεριών και το επάνω µέρος του σώµατος.

13. Ελαχιστοποίηση φθορών

και αποφυγή βλαβών0478 216 9908 A - EL

2. Τήρηση των υποδείξεων των

οδηγιών χρήσης Η χρήση, η συντήρηση και η αποθήκευση του εργαλείου STIHL θα πρέπει να πραγµατοποιούνται προσεκτικά και µε τον τρόπο που αναφέρεται σε αυτές τις οδηγίες χρήσης. Όλες οι βλάβες και οι ζηµιές που προκλήθηκαν από τη µη τήρηση των υποδείξεων ασφαλείας, χειρισµού και συντήρησης, βαρύνουν αποκλειστικά και µόνο το χρήστη. Αυτό ισχύει ειδικά για: –µη προβλεπόµενη χρήση του

– χρήση µη εγκεκριµένων από τη STIHL µέσων λειτουργίας (λιπαντικό κινητήρα, βενζίνη και γράσα, δείτε οδηγίες χρήσης του κινητήρα εσωτερικής

–µη εγκεκριµένες από τη STIHL µετατροπές του προϊόντος. – χρήση µη εγκεκριµένων από τη STIHL εξαρτηµάτων τοποθέτησης, προσαρµοζόµενων µηχανηµάτων ή κοπτικών εργαλείων. – χρήση του προϊόντος σε αθλητικές δραστηριότητες ή διαγωνισµούς. – Έµµεσες ζηµιές που προκαλούνται από συνεχιζόµενη χρήση του προϊόντος µε ελαττωµατικά εξαρτήµατα.

3. Εργασίες συντήρησης

Όλες οι εργασίες που αναφέρονται στην παράγραφο «Συντήρηση» θα πρέπει να διεξάγονται σε τακτά χρονικά διαστήµατα. Σε περίπτωση που αυτές οι εργασίες δεν µπορούν να πραγµατοποιηθούν από το χρήστη, θα πρέπει να δοθεί σχετική εντολή εργασιών σε έναν εµπορικό αντιπρόσωπο. Η STIHL προτείνει, οι εργασίες συντήρησης και οι επισκευές να πραγµατοποιούνται µόνο από έναν εµπορικό αντιπρόσωπο STIHL. Οι εµπορικοί αντιπρόσωποι STIHL παρακολουθούν τακτικά εκπαιδευτικά σεµινάρια και έχουν στη διάθεσή τους τις απαραίτητες τεχνικές πληροφορίες. Εάν δεν πραγµατοποιηθούν αυτές οι εργασίες, µπορεί να προκληθούν ζηµιές, για τις οποίες ευθύνεται αποκλειστικά και µόνο ο χρήστης. Εδώ συµπεριλαµβάνονται µεταξύ άλλων: – ∆ιαβρώσεις και άλλες επακόλουθες ζηµιές από τη µη προβλεπόµενη σωστή αποθήκευση και φύλαξη. – Βλάβες και επακόλουθες ζηµιές από τη χρήση άλλων εξαρτηµάτων εκτός από τα γνήσια ανταλλακτικά STIHL. – Βλάβες από εργασίες συντήρησης και επισκευής που πραγµατοποιήθηκαν από µη εξουσιοδοτηµένα συνεργεία. ∆ίσκος µαχαιριών κοµπλέ

Μαχαίρι διπλής όψης (2x)

Το κοµµένο υλικό δεν πρέπει να απορρίπτεται αλλά να διατίθεται για χώνευση. Οι συσκευασίες, το εργαλείο και τα πρόσθετα εξαρτήµατα κατασκευάζονται από ανακυκλώσιµα υλικά και θα πρέπει να απορρίπτονται ανάλογα. Η φιλική προς το περιβάλλον απόρριψη και ο διαχωρισµός των απορριµµάτων βοηθάει στην επαναχρησιµοποίηση ανακυκλώσιµων υλικών. Για το λόγο αυτό, µετά την πάροδο της συνηθισµένης διάρκειας χρήσης, το εργαλείο θα πρέπει να παραδίδεται σε κάποιο κέντρο συλλογής ανακυκλώσιµων υλικών. Η ακατάλληλη απόρριψη µπορεί να είναι επιβλαβής για την υγεία και να µολύνει το περιβάλλον.

16.1 Πιστοποιητικό συµβατότητας ΕΕ

για τους τεµαχιστές-βιοθρυµµατιστές

πιστοποιεί µε αποκλειστική ευθύνη ότι – Κατασκευαστικός τύπος: Τεµαχιστής- βιοθρυµµατιστής – Εταιρεία κατασκευής: STIHL – Τύπος: GH 370.1 S

συµβατότητας405 HRCSLVLTROEL 0478 216 9908 A - EL RUBGUKETKK – Ονοµαστική ισχύς σε ονοµαστικό αριθµό στροφών: 3,4 | 3000 kW | /λεπτό – Αριθµός αναγνώρισης σειράς: 6001 συµµορφώνεται µε τις σχετικές διατάξεις των οδηγιών 2000/14/EC, 2006/42/EC, 2014/30/EU και 2011/65/EU έχει εξελιχθεί και κατασκευαστεί σύµφωνα µε τα παρακάτω πρότυπα που βρίσκονταν σε ισχύ κατά την ηµεροµηνία παραγωγής: EN 13683 και EN ISO 14982. Για τον υπολογισµό της µετρηµένης και εγγυηµένης στάθµης θορύβου εφαρµόστηκε η οδηγία 2000/14/EC, Παράρτηµα V. – Μετρηµένη στάθµη θορύβου: 100,4 dB(A) – Εγγυηµένη στάθµη θορύβου: 103 dB(A) Τα Τεχνικά Έγγραφα φυλάσσονται από τη STIHL Tirol GmbH. Το έτος κατασκευής και ο αριθµός εργαλείου αναγράφονται στον τεµαχιστή- βιοθρυµµατιστή. Langkampfen, 02.08.2021 STIHL Tirol GmbH κατ' εντολή Matthias Fleischer, διευθυντής τµήµατος Έρευνας και Ανάπτυξης κατ' εντολή Sven Zimmermann, γενικός διευθυντής τµήµατος Ποιότητας

Το REACH είναι ένα κανονισµός της ΕΕ για την καταγραφή, αξιολόγηση και πιστοποίηση χηµικών ουσιών. Πληροφορίες για την συµµόρφωση µε τον κανονισµό REACH (ΕΕ) αρ. 1907/2006 παρέχονται στο www.stihl.com/reach.

Ο κινητήρας εσωτερικής καύσης δεν παίρνει µπροστά Πιθανή αιτία: – Η χοάνη πλήρωσης δεν έχει κλείσει

17. Τεχνικά στοιχεία

Εταιρεία κατασκευής: STIHL Μοντέλο: GH 370.1 S

εσωτερικής καύσης, τύπος κατασκευής: Τετράχρονος

Τύπος: EVC 1000.0 Ονοµαστική ισχύς σε ονοµαστικό αριθµό

3,4 | 3000 kW | /λεπτό Κυβισµός: 196 ccm Σύστηµα εκκίνησης: Μίζα µε σχοινί

1,4 l Κίνηση συστήµατος κοπής:µόνιµη Μέτρηση κατά 2000/14/EC / S.I. 2001/1701: Εγγυηµένη στάθµη θορύβου L WAd 103 dB(A) Αστάθεια K

3,0 dB(A) Μέτρηση κατά EN 13683: Στάθµη ηχοπίεσης στη θέση εργασίας

Σύστηµα µαχαιριών: 52 – 60 Nm

Μαχαίρι διπλής όψης: 22 – 28 Nm Μ/Π/Υ: 128/77/140 cm Βάρος:45kg

18. Εντοπισµός βλαβών

@ ανατρέξτε στις οδηγίες χρήσης του κινητήρα εσωτερικής καύσης. # αναζητήστε ενδεχοµένως έναν εµπορικό αντιπρόσωπο, η STIHL προτείνει τον εµπορικό αντιπρόσωπο της STIHL.0478 216 9908 A - EL

– Ο δίσκος µαχαιριών έχει µπλοκάρει – ∆εν υπάρχει καύσιµο στο ρεζερβουάρ. Το κύκλωµα καυσίµου έχει βουλώσει – Κακή ποιότητα καυσίµου, λερωµένο ή παλαιό καύσιµο στο ρεζερβουάρ – Έχει αφαιρεθεί το κάλυµµα από το µπουζί. Κακή σύνδεση του καλωδίου

– Λερωµένο φίλτρο αέρα – Βλάβη στο µπουζί ή «λερωµένο» µπουζί. Λανθασµένο διάκενο ηλεκτροδίου – Ο κινητήρας εσωτερικής καύσης έχει «µπουκώσει» έπειτα από επανειληµµένες προσπάθειες

Αντιµετώπιση: – Κλείστε και βιδώστε µε τον προβλεπόµενο τρόπο τη χοάνη πλήρωσης (Ö 7.7) – Αφαιρέστε τα υπολείµµατα από το περίβληµα (Προσοχή: αφαιρέστε προηγουµένως το κάλυµµα του µπουζί) – Συµπληρώστε καύσιµο, καθαρίστε τα σωληνάκια καυσίµου (Ö 7.9) – Χρησιµοποιείτε πάντοτε επώνυµο καύσιµο, απλή αµόλυβδη βενζίνη, καθαρίστε το καρµπυρατέρ (Ö 7.9) – Τοποθετήστε το κάλυµµα του µπουζί. Ελέγξτε τη σύνδεση µεταξύ του καλωδίου και του καλύµµατος # – Καθαρίστε το φίλτρο αέρα # – Καθαρίστε ή αντικαταστήστε το µπουζί. Ρυθµίστε το διάκενο του ηλεκτροδίου

– Ξεβιδώστε το µπουζί και στεγνώστε το, τραβήξτε µερικές φορές το σχοινί της µίζας αφού έχετε βγάλει το µπουζί (διακόπτης στη θέση O)

Ο κινητήρας εσωτερικής καύσης θερµαίνεται υπερβολικά Πιθανή αιτία: – Λερωµένα πτερύγια ψύξης – Εξαιρετικά χαµηλή στάθµη λιπαντικού στον κινητήρα εσωτερικής καύσης – Η επιφάνεια του κινητήρα εσωτερικής καύσης έχει καλυφθεί µε υλικό κοπής Αντιµετώπιση: – Καθαρίστε τα πτερύγια ψύξης (Ö 11.2) – Συµπληρώστε λιπαντικό κινητήρα (Ö 7.9) – Αφαιρέστε το υλικό κοπής από τον κινητήρα εσωτερικής καύσης

Το κοµµένο υλικό δεν εισάγεται Πιθανή αιτία: – Στοµωµένα ή λάθος τροχισµένα

Αντιµετώπιση: – Γυρίστε τα µαχαίρια από την άλλη πλευρά ή τροχίστε τα. ∆ώστε προσοχή στη γωνία τροχίσµατος 30° (Ö 11.3)#

Μειωµένη απόδοση τεµαχισµού Πιθανή αιτία: – Στοµωµένα µαχαίρια – Λάθος τροχισµένα µαχαίρια – Στραβωµένος δίσκος µαχαιριών Αντιµετώπιση: – Αντικαταστήστε ή τροχίστε το µαχαίρι (Ö 11.3)# – Τροχίστε σωστά τα µαχαίρια (Ö 11.3)

– Ελέγξτε το δίσκο µαχαιριών οπτικά και εάν χρειαστεί αντικαταστήστε τον (Ö 7.6)

Έντονοι κραδασµοί κατά τη διάρκεια λειτουργίας, ασυνήθιστοι θόρυβοι, τριγµοί Πιθανή αιτία: – Βλάβη δίσκου µαχαιριών ή µαχαιριού – Έχει χαλαρώσει η έδραση του κινητήρα – Χαλαρωµένες βίδες Αντιµετώπιση: – Ελέγξτε και αν χρειαστεί επισκευάστε τους δίσκους µαχαιριών, τα µαχαίρια, τον άξονα µαχαιριών, τις βίδες, τα παξιµάδια, τις ροδέλες και τα έδρανα του συστήµατος κοπής # – Σφίξτε όλες τις βίδες στερέωσης του

– Ελέγξτε τις βίδες για σωστή θέση #

19.1 Βεβαίωση παράδοσης

19. Πρόγραµµα συντήρησης407

HRCSLVLTROEL 0478 216 9908 A - EL RUBGUKETKK

19.2 Βεβαίωση συντήρησης

Για την εκτέλεση των εργασιών συντήρησης παραδώστε αυτές τις οδηγίες χρήσης στον εµπορικό αντιπρόσωπο STIHL. Αυτός θα επιβεβαιώσει στα προ- τυπωµένα πεδία την εκτέλεση των εργασιών συντήρησης. Η συντήρηση πραγµατοποιήθηκε
