LIETOŠANAS INSTRUKCIJA GH 370 S STIHL

Cienītais klient, cienījamā kliente!

Mēs priecājamies, ka esat izvēlējies STIHL. Mēs attīstām un ražojam savus augstākās kvalitātes izstrādājumus atbilstoši savu klientu prasībām. Šādi rodas izstrādājumi, kas ir īpaši uzticami arī smagos apstāklos.

STIHL nodrošina arī augstāko servisa kvalitāti. Mūsu tirgotāji garantē profesionālas konsultācijas un apmācību, kā arī visaptverošu tehnisku apkalpošanu.

Pateicamies par uzticību un novēlam izbaudīt darbu ar STIHL produktu!

Dr. Nikolas Stihl

SVARĪGI! PIRMS LIETOŠANAS IZLASIET UN SAGLABĀJIET.

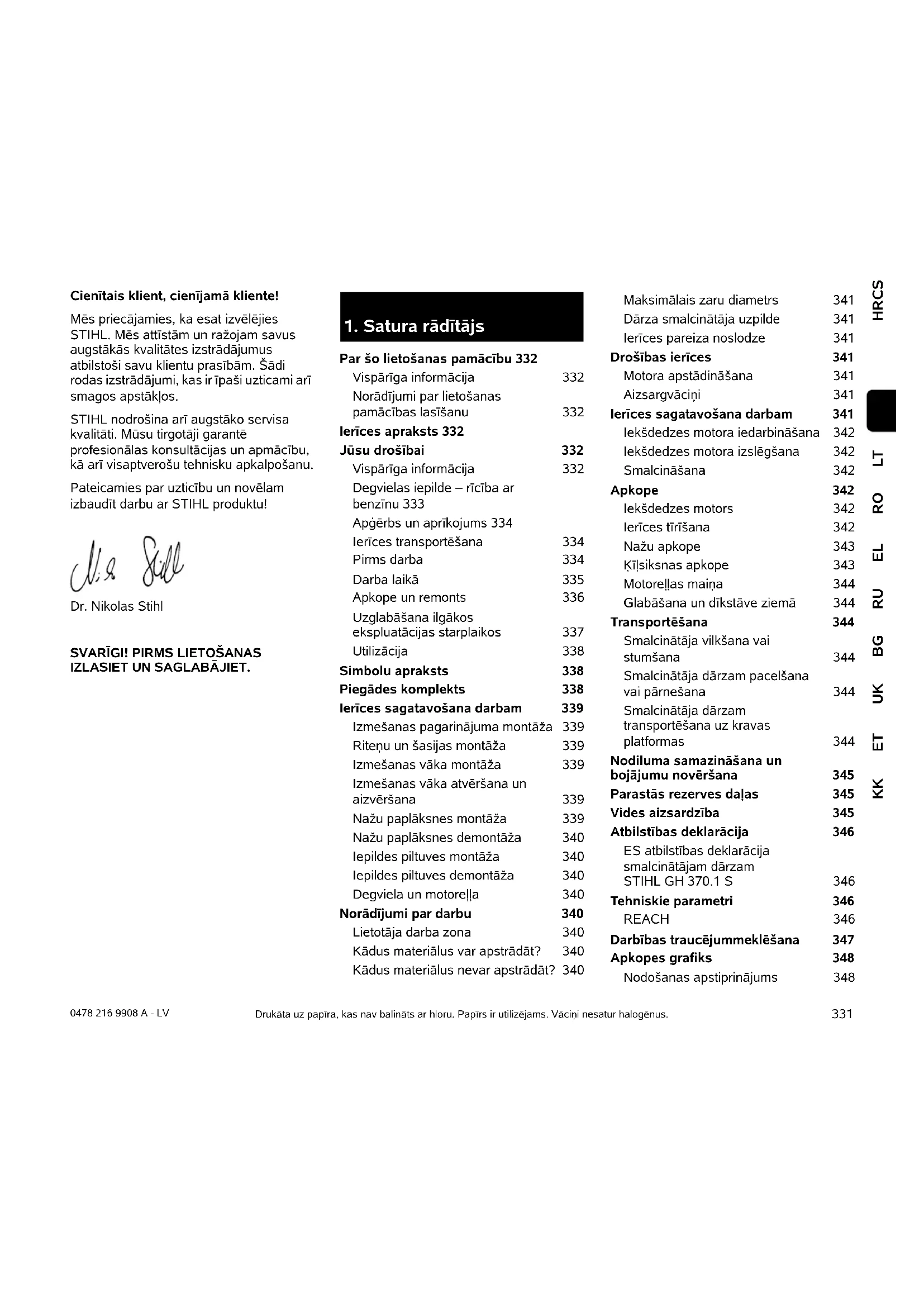

1. Satura rādītājs

Par šo lietošanas pamācību 332

Vispārīga informācija 332

Norādījumi par lietošanas pamācības lasīšanu 332

lerīces apraksts 332

Jūsu drošībai 332

Vispārīga informācija 332

Degvielas iepilde – rīcība ar benzīnu 333

Apgērbs un aprīkojums 334 lerīces transportēšana 334

Pirms darba 334

Darba laikā 335 Apkope un remonts 336

Uzglabāšana ilgākos ekspluatācijas starplaikos 337

Utilizācija 338

Simbolu apraksts 338

Piegādes komplekts 338

lerīces sagatavošana darbam 339

Izmešanas pagarinājuma montāža 339

Riteņu un šasijas montāža 339

Izmešanas vāka montāža 339

Izmešanas vāka atvēršana un aizvēršana 339

Nažu paplāksnes montāža 339

Nažu paplāksnes demontāža 340

lepildes piltuves montāža 340

lepildes piltuves demontāža 340

Degviela un motorella 340

Norādījumi par darbu 340

Lietotāja darba zona 340

Kādus materiālus var apstrādāt? 340

Kādus materiālus nevar apstrādāt? 340

Maksimālais zaru diametrs 341

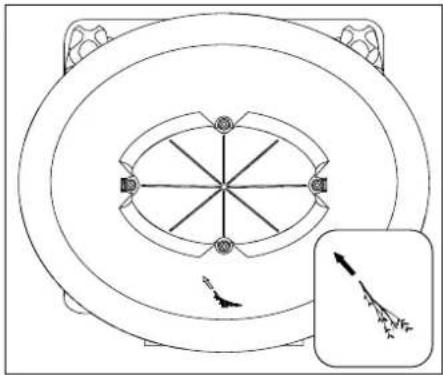

Dārza smalcinātāja uzpilde 341

lerīces pareiza noslodze 341

Drošības ierīces 341

Motora apstādināšana 341

Aizsargvācini 341

lerīces sagatavošana darbam 341

lekšdedzes motora iedarbināšana 342

lekšdedzes motora izslēgšana 342

Smalcināšana 342

Apkope 342

lekšdedzes motors 342

lerīces tīrīšana 342

Nažu apkope 343

Kīlsiksnas apkope 343

Motorellas maina 344

Glabāšana un dīkstāve ziemā 344

Transportēšana 344

Smalcinātāja vilkšana vai stumšana 344

Smalcinātāja dārzam pacelšana vai pārnešana 344

Smalcinātāja dārzam transportēšana uz kravas platformas 344

Nodiluma samazināšana un bojājumu novēršana 345

Parastās rezerves daļas 345

Vides aizsardzība 345

Atbilstības deklarācija 346

ES atbilstības deklarācija smalcinātājam dārzam STIHL GH 370.1 S 346

Tehniskie parametri 346

REACH 346

Darbības traucējummeklēšana 347

Apkopes grafiks 348

Nodošanas apstiprinājums 348

Apkopes apstiprinājums 348

2. Par što lietošanas pamācību

2.1 Vispārīga informācija

Šī lietošanas pamācība ir ražotāja originālā lietošanas pamācība saskaņā ar EK Direktīvu 2006/42/EC.

STIHL pastāvīgi strādā pie tā produktu klāsta tālākas attīstības. Tādēļ mums ir jāsaglabā tiesības mainīt piegādes apjomu formas, tehnoloģiju un aprīkojuma ziņā.
Šī iemesla dēl uz šajā brošūrā esošo informāciju un ilustrācijām nevar pieteikt nekādas pretenzijas.
Šajā lietošanas pamācībā ir aprakstīti iespējamie modeli, kuri nav pieejami visās valstīs.
Šī lietošanas pamācība ir aizsargāta ar autortiesībām. Visas tiesības ir aizsargātas, it īpaši tiesības uz pavairošanu, tulkošanu un apstrādi elektroniskās sistēmās.

2.2 Norādījumi par lietošanas pamācības lasīšanu

Attēli un teksti apraksta noteiktus rīcības solus.

Šajā lietošanas pamācībā ir paskaidroti visi attēlu simboli, kas atrodas uz ierīces.

Skatīšanās virziens

Lietošanas pamācībā norādītais skatīšanās virziens pa kreisi un pa labi: lietotājs stāv aiz ierīces (darba pozīcija).

Norādes uz nodalām

Ar bultiņu ir sniegtas norādes uz attiecīgajām nodalām un apakšnodalām, kur atrodams detalizētāks skaidrojums.

Šis piemērs ietver norādi uz nodalu: (⇔ 7.1)

Teksta fragmentu markējums

Aprakstītie norādījumi var būt apzīmēti tālāk minētajos veidos.

Rīcības soļi, kas lietotājam norāda veikt kādu darbību:

- izmantojot skrūvgriezi, atskrūvējiet skrūvi (1), nospiediet rokturi (2)...

Vispārīgs uzskaitījums:

– produkta izmantošana sporta vai sacensību pasākumos.

Teksti ar papildu nozīmi

Lai īpaši izceltu teksta fragmentus ar papildu nozīmi, lietošanas pamācībā tiem pievienots kāds no tālāk minētajiem simboliem.

Bīstami!

Negadījumu un smagu savainojumu gūšanas risks. Nepieciešams veikt konkrētas darbības vai izvairīties no tām.

Bridinājums!

Savainošanās risks. Noteikts rīcības veids pasargā no iespējamas vai paredzamas savainojumu gūšanas.

Uzmanību!

Brīdina par viegliem savainojumiem vai materiāliem zaudējumiem, kuru rašanos var novērst, veicot konkrētas darbības.

Norādījums

Informācija par labāku ierīces izmantošanu un iespējami nepareizas lietošanas novēršanu.

Teksti, kas saistīti ar attēliem

Attēli, kuros paskaidrota ierīces lietošana, ir sniegti lietošanas pamācības sākumā.

Kameras simbols tiek izmantots, lai attēlu lappusēs redzamos attēlus sasaistītu ar attiecīgo šīs lietošanas pamācības teksta daļu.

3. lerīces apraksts

1 lepildes piltuve
2 lekšdedzes motors
3 Aizdedzes atslēgas kontaktspraudnis
4 Ritenis
5 Riteņu stiprinājums
6 Izmešanas šahta
7 Regulēšanas skrūves
8 leslēgšanas / izslēgšanas slēdzis
9 Jaudas plāksnīte ar ierīces numuru

4. Jūsu drošībai

4.1 Vispārīga informācija

Strādājot ar šo ierīci, nelaimes gadījumu novēršanas nolūkos noteikti jāievēro šie priekšraksti.

Pirms pirmās ekspluatācijas reizes uzmanīgi izlasiet visu lietošanas pamācību. Glabājiet lietošanas pamācību, lai to

varētu izmantot vēlāk.

levērojiet ekspluatācijas un apkopes noteikumus, kas ietverti atseviškajā iekšdedzes motora lietošanas pamācībā.

Šie drošības pasākumi ir nepieciešami jūsu drošībai, tomēr to uzskaitījums nav pilnīgs. Vienmēr izmantojiet ierīci saprātīgi un atbildīgi. Atcerieties, ka ierīces lietotājs ir atbildīgs par negadījumiem, kas var notikt ar citām personām vai to īpašumu.

Izpētiet ierīces sastāvdaļas un ierīces lietošanu.

lerīci atļauts izmantot tikai personām, kas izlasījušas lietošanas pamācību un iepazinušās ar ierīces lietošanu. Pirms ekspluatācijas uzsākšanas lietotājam jāsaņem profesionāla un praktiska apmācība. Lietotājam jāsaņem norādījumi no pārdevēja vai cita speciālista par ierīces drošu lietošanu.

Apmācības laikā lietotājam īpaši jāpaskaidro, ka darbam ar ierīci nepieciešama liela rūpība un koncentrēšanās.

Pat ja lietojat šo ierīci saskaņā ar norādījumiem, vienmēr pastāv risks.

Nosmakšanas risks! Ja bērni spēlējas ar iesainojuma materiālu, pastāv nosmakšanas risks. Neglabājiet iesainojuma materiālu bērniem pieejamā vietā.

Ierīci un tās pierīces drīkst nodot (aizdot) tikai tām personām, kas vispusīgi pārzina šo modeli un tā lietošanu. Lietošanas pamācība ir ierīces sastāvdaļa, un tā vienmēr jānodod kopā ar ierīci.

Izmantojiet ierīci, kad esat pietiekami atpūties un esat labā fiziskajā vai garīgajā stāvoklī. Ja jums ir veselības problēmas, konsultējieties ar ārstu, vai iespējams strādāt ar ierīci. Ar šo ierīci nedrīkst strādāt pēc alkohola, reakcijas spējas samazinošu medikamentu vai narkotiku lietošanas.

Pārliecinieties, ka lietotājam ir pietiekamas fiziskās, maņu un garīgās spējas lietot ierīci un strādāt ar to. Ja lietotāja fiziskās, maņu vai garīgās spējas ir ierobežotas, lietotājs drīkst strādāt tikai atbildīgās personas uzraudzībā vai saskaņā ar tās norādījumiem.

Pārliecinieties, ka lietotājs ir pilngadīgs vai atbilstoši valsts noteikumiem tiek profesionāli apmācīts.

Uzmanību — negadījumu risks!

STIHL dārza smalcinātāji ir paredzēti zaru materiāla un augu atlieku sasmalcināšanai. Izmantošana citiem mērkiem nav atlauta, var būt bīstama un izraisīt ierīces bojājumus.

Dārza smalcinātāju nedrīkst izmantot (nepilnīgs uzskaitījums):

• citu materiālu (piem., stikla, metāla) smalcināšanai;
• darbiem, kas nav aprakstīti šajā lietošanas pamācībā;
• p ārtikas produktu ražošanai (piem., ledus smalcināšanai, jaukšanai).

Drošības apsvērumu dēl ir aizliegts veikt ierīces izmainas, izņemot noteikumiem atbilstošu piederumu montāžu, ko atļauj uzņēmums STIHL; turklāt šādas darbības pārtrauc garantijas darbību. Informāciju par pieļautajiem piederumiem varat saņemt no STIHL specializētā izplatītāja. Ipaši ir aizliegtas jebkādas izmainas ierīcē, kas palielina tās jaudu vai iekšdedzes motora vai elektromotora apgriezienu skaitu.

Izmantojot ierīci, aizliegts transportēt priekšmetus, dzīvniekus un personas, jo īpaši bērnus.

Izmantojot ierīci publiskās vietās, parkos, sporta laukumos, ielu malās, lauksaimniecības un mežsaimniecības uzņēmumos, jāievēro īpaša piesardzība.

4.2 Degvielas iepilde – rīcība ar benzīnu

Draudi dzīvībai!

Benzins ir indīgs un ľoti ātri uzliesmojošs.

Benzīnu glabājiet tikai tam paredzētās un pārbaudītās tvertnēs (kannās). Degvielas tvertņu vāciņus vienmēr uzskrūvējiet un pievelciet. Bojāti vāciņi drošības apsvērumu dēļ ir jānomaina.

Dzērienu pudeles vai tamlīdzīgas tvertnes neizmantojiet ekspluatācijas materiālu, piemēram, degvielas, utilizēšanai vai uzglabāšanai. Kāds – īpaši bērns – no tās var padzerties.

Benzīnu neglabājiet dzirksteļu, atklātas liesmas, ilgstošu liesmu, siltuma avotu un citu aizdegšanās avotu tuvumā.

Nesmēkēt!

Uzpildiet degvielu tikai ārpus telpām un uzpildes laikā nesmēkējiet.

Pirms degvielas uzpildīšanas apstādiniet iekšdedzes motoru un ľaujiet tam atdzist.

Benzīns jāuzpilda pirms iekšdedzes motora iedarbināšanas. Kamēr darbojas iekšdedzes motors vai kamēr ierīce ir karsta, nedrīkst atvērt degvielas tvertnes vāciņu vai pieliet benzīnu.

Nepārpildiet degvielas tvertni!

Lai atstātu vietu, kur degvielai izplesties, vienmēr piepildiet degvielas tvertni tikai līdz iepildes īscaurules apakšmalai. Nemiet vērā papildu norādījumus iekšdedzes motora lietošanas pamācībā.

Ja pārplūdis benzīns, iekšdedzes motoru iedarbiniet tikai tad, kad notīrīta ar benzīnu nolietā virsma. Līdz benzīna tvaiku izgarošanai jānovērš aizdegšanās iespēja (jānoslauka).

Izlijusi degviela vienmēr ir jāsaslauka.

Ja uz apgērba izšlakstījies benzīns, apgērbs jānomaina.

Nekad neuzglabājiet ierīci telpās, ja tās degvielas tvertnē ir benzīns. Benzīna tvaiki var nonākt saskarē ar atklātu liesmu vai dzirkstelēm un uzliesmot.

Ja tvertne jāiztukšo, dariet to ārpus telpām.

4.3 Apgērbs un aprīkojums

Darba laikā vienmēr nēsājiet stingrus apavus ar neslīdošām zolēm. Nekad nestrādājiet bez vai, piemēram, sandalēs.

Darba laikā un jo īpaši apkopes darbu laikā, kā arī ierīces transportēšanas laikā vienmēr valkājiet ādas aizsargcimdus ar slēgtu aproci.

Darba laikā nēsājiet aizsargbrilles un dzirdes aizsargus! Nēsājiet tos visu darba laiku.

Strādājot ar ierīci, nēsājiet atbilstošu un piegulošu apgērbu, t. i., kombinezonu, nevis virsvalku. Darba laikā

nenēsājiet šalles, kaklasaites, rotaslietas, lences vai lentas un citus brīvi plandošus apgērba gabalus.

Darba laikā un veicot darbus ar ierīci, gariem matiem jābūt nostiprinātiem un pasargātiem (nēsājiet galvassegu, cepuri utt.).

4.4 lerīces transportēšana

Strādājiet tikai ar aizsargcimdiem, (→ 4.3) lai izvairītos no savainojumiem, ko var izraisīt asas un karstas ierīces dalas.

Netransportējiet ierīci, ja iekšdedzes motors ir ieslēgts. Pirms transportēšanas izslēdziet iekšdedzes motoru, ľaujiet nažiem apstāties, atvienojiet aizdedzes atslēgas kontaktspraudni.

lerīci transportējiet tikai ar atdzesētu iekšdedzes motoru un iztukšotu degvielas tvertni.

Transportējiet ierīci tikai tad, ja iepildes piltuve ir montēta atbilstoši noteikumiem.

Savainošanās risks brīvi pieejamu nažu dēl!

Nemiet vērā ierīces svaru, īpaši gadījumos, kad ierīce jāsagāž.

Lietojiet atbilstošus iekraušanas palīglīdzekļus (iekraušanas rampas, pacelšanas ierīces).

Nostipriniet ierīci uz kravas platformsar pareizi izvietotiem stiprinājuma līdzekļiem (siksnām, trosēm utt.) lietošanas pamācībā minētajās stiprinājuma vietās. (⇒ 12.3)

Velciet vai stumiet ierīci tikai solu ātrumā. Nevelciet, izmantojot palīglīdzekļus!

Ierīces transportēšanas laikā ievērojiet vietējos noteikumus, jo īpaši noteikumus attiecībā uz kravas drošību un priekšmetu transportēšanu uz kravas platformām.

4.5 Pirms darba

Pārliecinieties, vai ierīci izmanto tikai tādas personas, kas ir izlasījušas lietošanas pamācību.

Pirms pirmās lietošanas jānoņem iepakojums un transporta stiprinājumi.

Pirms ierīces lietošanas pārbaudiet, vai degvielas sistēmā nav sūču, īpašu uzmanību pievērsiet redzamajām daļām, piemēram, degvielas tvertnei, tās vāciņam un cauruļu savienojumiem. Ja manāmas sūces vai bojājumi, neiedarbiniet iekšdedzes motoru – pastāv ugunsbīstamība! Pirms ierīces lietošanas tā jāpārbauda specializētajam izplatītājam.

levērojiet vietējās pašvaldības noteikto dārza tehnikas ar iekšdedzes motoru vai elektromotoru lietošanas laiku.

Pirms ierīces lietošanas nomainiet visas nederīgās, nolietotās un bojātās detaļas. Ja uz ierīces esošie bīstamības un brīdinājuma norādījumi ir bojāti vai nav salasāmi, tie ir jāatjauno. Jaunas uzlīmes un citas rezerves detaļas varat iegādāties no STIHL specializētā izplatītāja.

Savainošanās risks!

Nodilušas vai bojātas detaļas (piemēram, nodiluši asmeņi) var ietekmēt ierīces drošību un izraisīt lietotāja traumas.

Pirms lietošanas tālāk norādītais jāpārbauda un jānodrošina:

• Vai visi pārsegi un aizsardzības aprīkojumi ir paredzētajās vietās un nevainojamā darba kārtībā.
  – Vai iekšdedzes motorā visas degvielas padeves daļas ir nevainojamā tehniskā stāvoklī (noslēgtas).
  – Vai tvertne ir kārtībā (noslēgta).
  – Vai korpuss un griešanas mehānisms (naži, nažu vārpsta, nažu paplāksnes utt.) nav nolietoti vai bojāti.
• Vai ierīcē nav sasmalcinātā materiāla un iepildes piltuve ir tukša.
• Visas skrūves, uzgriežni un citi stiprinājuma elementi ir savās pozīcijās un pievilkti. Pirms ekspluatācijas sākšanas pievelciet valīgas skrūves un uzgriežnus (ievērojiet griezes momentu).

Izmantojiet ierīci tikai brīvā dabā. Neizmantojiet to sienas vai nekustīga priekšmeta tuvumā, lai samazinātu savainošanās un materiālu bojājumu risku (lietotājam nav pietiekamas izvairīšanās iespējas, stiklu sasišana, skrāpējumi automobiliem utt.).

Ierīce stabili jānovieto uz līdzenas un stingras pamatnes.

Neizmantojiet ierīci uz bruğētas vai grantētas virsmas, jo izmestais vai augšup atsistais materiāls var radīt savainojumus.

Pirms ekspluatācijas uzsākšanas pārliecinieties, vai ierīce ir noslēgta atbilstoši noteikumiem. (⇒ 7.7)

lericē uzstādīto ieslēgšanas un drošības aprīkojumu nedrīkst noņemt, kā arī nedrīkst apiet tā funkcijas.

4.6 Darba laikā

Nekad nestrādājiet, ja bīstamajā zonā atrodas dzīvnieki vai personas, jo īpaši bērni.

Nestrādājiet ar ierīci lietus un negaisa laikā, jo īpaši, ja pastāv zibens spēriena risks.

Ja pamatne ir mitra, samazinātas stabilitātes dēļ palielinās nelaimes gadījumu risks.

Strādājiet īpaši piesardzīgi, lai novērstu paslīdēšanu. Ja iespējams, izvairieties no ierīces izmantošanas uz mitras pamatnes.

Strādājiet tikai dienas gaismā vai labā mākslīgā apgaismojumā.

Darba laikā darba zonai jābūt tīraī un kārtīgai. Novērsiet paklupšanas iespējas, piem., novāciet akmeņus, zarus vai vadus.

Virsma, uz kuras stāv lietotājs, nedrīkst atrasties augstāk par virsmu, uz kuras novietota ierīce.

Izplüdes gāzes

Draudi dzīvībai saindēšanās dēļ! Nelabuma, galvassāpju, redzes traucējumu (piemēram, samazināta redzes lauka), dzirdes traucējumu, reiboņa, atslābstošu koncentrēšanās spēju gadījumā nekavējoties pārtrauciet darbu. Šo simptomu rašanos var izraisīt arī pārāk augsta izplūdes gāzu koncentrācija gaisā.

Līdzko iekšdedzes motors darbojas, ierīce rada indīgus gāzu izmešus. Šīs gāzes satur indīgu oglekļa monoksīdu,

bezkrāsainu gāzi bez smaržas, kā arī citas kaitīgas vielas. Nekad nedarbiniet iekšdedzes motoru slēgtās vai slikti vēdinātās telpās!

Ierīce ir novietota tā, lai nav jāstrādā pret gāzu izmešu virzienu.

ledarbināšana

Pirms ierīces iedarbināšanas novietojiet to vertikāli stabilā pozīcijā. Nekādā gadījumā neieslēdziet ierīci, ja tā atrodas horizontāli.

Nevelciet aiz startera troses, ja ierīce nav pareizi noslēgta un naži nav brīvi pieejami Savainošanās risks kustībā esošu nažu dēļ!

ledarbiniet ierīci uzmanīgi – ievērojiet norādījumus nodalā „lerīces ekspluatācijas sākšana” (⇔ 10.). levērojot šos norādījumus, tiek samazināts savainošanās risks.

Savainošanās risks!

Kad startera trose ătri atgriežas sākuma pozīcijā, roka tiek vilkta iekšdedzes motora virzienā, jo startera trosi nevar atlaist pietiekami ătri. Šī atsitiena dēl var rasties kaulu lūzumi, saspiedumi un sastiepumi.

ledarbinot iekšdedzes motoru vai ieslėdzot elektromotoru, nestāviet priekšā izmešanas atverei. ledarbināšanas vai ieslėgšanas brīdī dārza smalcinātājā nedrīkst būt smalcināmais materiāls. Smalcināmais materiāls var tikt izmests, tādējādi radot savainojumus.

ledarbināšanas brīdī ierīce nedrīkst būt sagāzta.

Ekspluatācija

Savainošanās risks!

Nekad nelieciet rokas vai kājas vírs, zem vai pie rotējošām detaļām.

Ja ierīce darbojas, nekad nelieciet seju vai citas kermana daļas virs iepildes piltuves un izmešanas atveres priekšā. Vienmēr turiet galvu un kerneni drošā attālumā no iepildes atveres.

Nekad nelieciet rokas, citas kermana daļas vai apgērbu iepildes piltuvē vai izmešanas šahtā. Pastāv acu, sejas, pirkstu,

roku u. c. kermana dalu savainošanas risks.

Vienmēr saglabājiet līdzsvaru un stabilu pozīciju. Nekad nestiepieties uz priekšu.

Uzpildes laikā lietotājam jāatrodas norādītajā darba zonā. Darba laikā vienmēr uzturieties darba zonā, nekad neuzturieties izmešanas zonā. (⇔ 8.1)

Savainošanās risks!

Darba laikā smalcināmo materiālu var izmest atpakal. Lietotājam var nopietni ievainot seju, acis un rokas. Tāpēc valkājiet aizsargbrilles un aizsargcimdus (⇒ 4.3) un turiet galvu tālāk no iepildes atveres.

Nekad ierīci nesagāziet uz sāniem, darbojoties iekšdedzes motoram vai elektromotoram.

Ja darba laikā ierīce apgāžas, nekavējoties izslēdziet iekšdedzes motoru un atvienojiet aizdedzes atslēgas kontaktspraudni.

Uzmaniet, lai smalcināmais materiāls neuzkrātos izmešanas šahtā, jo tādējādi var pasliktināties smalcināšanas rezultāts vai rasties materiāla atsitiens.

Uzpildot smalcinātāju īpašu uzmanību pievērsiet tam, lai smalcināšanas kamerā nenokļūtu svešķermani, piem. metāla detaļas, akmeni, plastmasa, stikls, jo tie var radīt bojājumus un atsitienus no iepildes piltuves.

Savainošanās risks!

Lietotāju var smagi savainot atlēkušais smalcināmais materiāls un sveškermeni. Sargājiet ierīci no sveškermeniem un nekavējoties novērsiet aizsprostojumus.

Savainošanās risks!

Uzpildot smalcinātāju ar zaru materiālu, tas var tikt izsviests atpakal. Lietotāju var smagi savainot atlēkušais smalcināmais materiāls. Valkājiet aizsargcimdus un aizsargbrilles (⇒ 4.3)!

Izslēdziet iekšdedzes motoru:

• pirms ierīces sasvēršanas, stumšanas vai vilkšanas;
• pirms regulēšanas skrūvju atskrūvēšanas un ierīces atvēršanas;
• pirms degvielas uzpildišanas; degvielu uzpildiet tikai tad, kad iekšdedzes motors ir atdzisis.

Ugunsbīstamība!

Nemiet vērā griešanas darbarīka brīvskrējienu; nepieciešamas dažas sekundes, līdz darbarīks ir pilnībā apstājies.

Izslēdziet iekšdedzes motoru, izņemiet aizdedzes atslēgas kontaktspraudni un laujiet visiem rotējošiem instrumentiem pilnībā apstāties:

- pirms ierīces atstāšanas;

– pirms ierīces pacelšanas vai pārnešanas;
- pirms ierīces transportēšanas;
- pirms griešanas mehānismā, iepildes piltuvē vai izmešanas kanālā radušās blokēšanas vai aizsprostojuma novēršanas;
– pirms darba ar griešanas vienību;
- pirms ierīces pārbaudes vai tīrīšanas, kā arī citu darbu veikšanas.
Ja griešanas darbarikā noklūst sveškernenī, ierīce rada neparastas skaņas vai vibrācijas, nekavējoties izslēdziet motoru un laujiet ierīcei apstāties. Iznemiet aizdedzes atslēgas kontaktspraudni, nonemiet iepildes piltuvi un veiciet tālāk aprakstītās darbības:
- Pārbaudiet, vai ierīcei, jo īpaši griešanas vienībai (nažiem, nažu paplāksnei, nažu stiprinājuma skrūvei) nav bojājumu un, ja nepieciešams, lieciet speciālistam veikt remontu, pirms atsākat darbu ar ierīci.
- p ārbaudiet, vai visas griešanas darbarīka daļas ir stingri montētas, ja nepieciešams, pievelciet skrūves (ņemiet vērā griezes momentu);
- lieciet speciālistam nomainīt vai remontēt bojātās daļas, nomainītajām daļām jābūt ar tādām pašām īpašībām.

4.7 Apkope un remonts

Pirms tīrīšanas-, regulēšanas-, remonta-un apkopes darbiem:

• novietojiet ierīci uz stingras, līdzenas pamatnes;
• apstādiniet iekšdedzes motoru un laujiet tam atdzist;

- Izņemiet aizdedzes atslēgas kontaktspraudni.

Uzmanību – savainošanās risks!

Neļaujiet aizdedzes atslēgas kontaktspraudnim saskarties ar aizdedzes sveci, jo netīši radusies aizdedzes dzirkstele var izraisīt ugunsgrēku vai strāvas triecīenu.

Aizdedzes svecei nejauši saskaroties ar aizdedzes atslēgas kontaktspraudni, negaidīti var tikt iedarbināts iekšdedzes motors.

Laujiet ierīcei atdzist un tikai tad sāciet darbus iekšdedzes motora, izpūtēja loka un trokšņa slāpētāju tuvumā. Temperatūra var būt 80°C un augstāka. lespējams apdedzināties!

Tiešs kontakts ar motorellu var būt bīstams, turklāt motorellu nedrīkst sakratīt. Motorellas iepildi vai nomaiņu STIHL iesaka uzticēt STIHL specializētajam izplatītājam.

Tirišana

Pēc darba visu ierīci rūpīgi iztīriet. (⇒ 11.2)

Nekad neizmantojiet augstspiediena tīrītāju un nemazgājiet ierīci zem tekoša ūdens (piem., ar dārza šlūteni). Nelietojiet kodīgus tīrīšanas līdzekļus. Tie var bojāt plastmasu un metālus un tādējādi ietekmēt STIHL ierīces drošu lietošanu.

Lai novērstu ugunsbīstamību, attīriet dzesēšanas gaisa atveru, dzesējošo ribu un izplūdes gāzu zonu no, piemēram, zāles, siena, sūnām, lapām vai izplūdušas smērvielas.

Apkopes darbi

Lietotājs drīkst veikt tikai tos apkopes darbus, kas aprakstīti šajā lietošanas pamācībā; visus citus darbus lieciet veikt

specializētam izplatītājam.

Ja jums trūkst nepieciešamo zināšanu un palīglīdzekļu, vienmēr griezieties pie specializētā izplatītāja.

STIHL iesaka apkopes un remonta darbu veikšanu uzticēt tikai STIHL

specializētajam izplatītājam.

STIHL specializëtie izplatītāji tiek regulāri apmācīti, un to rīcībā tiek nodota tehniskā informācija.

Lietojiet tikai instrumentus, piederumus vai pierīces, ko šai ierīcei atlāvis uzņēmums STIHL, vai arī tehniski līdzvērtīgas daļas. Pretējā gadījumā pastāv savainojumu gūšanas vai ierīces bojājumu risks. Ja rodas jautājumi, vērsieties pie specializētā izplatītāja.

STIHL originālie instrumenti, piederumi un rezerves daļas, ṣemot vērā to īpašības, ir optimāli pielāgotas ierīcei un lietotāja prasībām. Originālās STIHL rezerves daļas var atpazīt pēc STIHL rezerves daļu kataloga numura, STIHL emblēmas un STIHL rezerves daļas apzīmējuma. Uz nelielām daļām var būt tikai apzīmējums.

Drošības apsvērumu dēl degvielas padeves detaļas (degvielas cauruļvads, degvielas padeves krāns, degvielas tvertne, tvertnes vāciņš un savienojumi) regulāri jāpārbauda, vai tajos nav radušies bojājumi un neblīvas vietas, nepieciešamības gadījumā bojātie elementi jānomaina – tas jādara speciālistam (STIHL iesaka STIHL specializētos tirgotājus).

Brīdinājuma un norādījumu uzlīmēm vienmēr jābūt tīrām un salasāmām. STIHL specializētajam izplatītājam ir jānomaina bojātas vai pazudušas uzlīmes ar jaunām originālām uzlīmēm. Ja kāda no daļām tiek nomainīta ar jaunu daļu, raugieties, lai uz jaunās daļas būtu tādas pašas uzlīmes. Darbus pie griešanas mehānisma veiciet tikai ar aizsargcimdiem (⇒ 4.3), ievērojot vislielāko piesardzību.

Pārliecinieties, vai visi uzgriežni, tapas un skrūves, jo īpaši griešanas mehānisma skrūves, ir stingri pieskrūvētas, lai ierīces ekspluatācija būtu droša.

Regulāri pārbaudiet, vai ierīces detaļas nav nodilušas vai bojātas, jo īpaši pirms novietošanas glabāšanā (piem., pirms ziemas sezonas). Drošības apsvērumu dēl nolietojušās vai bojātās daļas nomainiet, lai ierīce vienmēr būtu drošā darba stāvoklī.

Nekad nemainiet iekšdedzes motora pamatiestatijumu un neforsējiet tā darbību.

Ja apkopes darbu veikšanas laikā ir noņemtas daļas vai aizsargierīces, pēc tam tās nekavējoties jāmontē atbilstoši norādēm.

4.8 Uzglabāšana ilgākos ekspluatācijas starplaikos

Pirms ierīces novietošanas slēgtā telpā laujiet atdzist tās iekšdedzes motoram.

lerīci ar iztukšotu degvielas tvertni un degvielas rezerves tvertni uzglabājiet noslēdzamā un labi vēdināmā telpā.

Pārliecinieties, vai ierīce ir aizsargāta pret neatļautu lietošanu (piem., bērniem).

Nekad neuzglabājiet ierīci telpās, ja tās degvielas tvertnē ir benzīns. Benzīna tvaiki var nonākt saskarē ar atklātu liesmu vai dzirkstelēm un uzliesmot.

Gadījumā ja tvertne ir jāiztukšo (piem., novietošanai dīkstāvē pirms ziemas perioda iestāšanās), iztukšojiet to

tikai ārpus telpām (iztukšojiet tvertni, piem., ľaujot iekšdedzes motoram darboties ārpus telpām).

Pirms novietošanas glabāšanai (piem., pirms ziemas sezonas) ierīci rūpīgi iztīriet.

lekārta uzglabājama tikai ar atvienotu aizdedzes sveces spraudni.

Glabājiet ierīci ekspluatācijai drošā stāvoklī.

Smalcinātāju glabājiet tikai ar montētu iepildes piltuvi.

Savainošanās risks brīvi pieejamu nažu dēļ!

4.9 Utilizācija

Atkritumi, piemēram, veca ella vai degviela, vecas smērvielas, filtri, akumulatori un līdzīgas dilstošās daļas var radīt kaitējumu cilvēkiem, dzīvniekiem un apkārtējai videi, tāpēc tās jāutilizē atbilstīgi noteikumiem.

Vērsieties tuvākajā atkritumu otrreizējās pārstrādes centrā vai pie sava specializētā izplatītāja, lai uzzinātu, kā pareizi utilizēt atkritumvielas. STIHL iesaka STIHL specializēto izplatītāju.

Gādājiet, lai nolietotā ierīce tiktu utilizēta atbilstīgi noteikumiem. Pirms utilizēšanas ierīci padariet nelietojamu. Lai novērstu iespējamus nelaimes gadījumus, nogrieziet aizdedzes kabeli, iztukšojiet degvielas tvertni un nolejiet motorellu.

Risks savainoties ar nazi!

Arī nolietotu smalcinātāju dārzam nekādā gadījumā neatstājiet bez uzraudzības. Gādājiet, lai ierīce un visi naži tiktu uzglabāti bērniem nepieejamā vietā.

5. Simbolu apraksts

Uzmanību!

Pirms ekspluatācijas sākšanas izlasiet lietošanas pamācību un drošības norādes.

Savainošanās risks!

Neļaujiet nepiederīgām personām uzturēties bīstamajā zonā.

Savainošanās risks!

Rotējošu instrumentu izraisīts savainošanās risks.

Uzmanību!

Pirms apkopes vai tīrīšanas darbiem atvienojiet aizdedzes atslēgas kontaktspraudni.

Nēsājiet dzirdes aizsargus!

Nēsājiet aizsargbrilles!

Valkājiet aizsargcimdus!

Savainošanās risks!

Nekad nelieciet rokas, citas kermeņa daļas vai apģērbu iepildes piltuvē vai izmešanas šahtā.

Savainošanās risks!

Nekāpiet uz ierīces.

6. Piegādes komplekts

Poz. Apzīmējums Skaits

C Ritenu stiprinājums 1

D Izmešanas vāks 1

E Izmešanas pagarinājums 1

F Līste 1

G Ritenis 2

H Ritená disks 2

I Nažu paplāksne 1

K2 Stiprinājuma uzgrieznis M8 2

L1 Blive 2

L2 Blïve A10 2

Poz.	Apzīmējums	Skaits
O	Sešstūrgalvas skrūveM10x55	1
P	Drošības paplāksne	1
Q	Regulēšanas skrūve	2
R	Riteņa tapa	2
S Tapa		2
T	Deflektors	1
U	Augšējais starplikas gredzens	1
V Apakšējais starplikas gredzens		1
W	Aizsargvāciņš	1
X	Montāžas instruments	1
Y	„Torx” atslēga	1
Z	Kombinētā atslēga	1
•	Lietošanas pamācība	1
•	lekšdedzes motora lietošanas pamācība	1

7. lerīces sagatavošana darbam

Savainošanās risks! levērojiet drošības norādījumus nodalā „Jūsu drošībai”. (⇒ 4.)

- Visu aprakstīto darbu veikšanas laikā iekārtu novietojiet stabili un uz līdzenas, stingras pamatnes.

7.1 Izmešanas pagarinājuma montāža

- Uzlieciet izmešanas pagarinājumu (E) uz pamatierīces un pieskrūvējiet (1 - 2 Nm) skrūves (J).

7.2 Riteņu un šasijas montāža

• Riteņus (G) kreisajā un labajā pusē attiecīgi ar riteņu tapām (R), blīvi (L1) un blīvi (L2), uzgriezni (K1) piestipriniet pie riteņu stiprinājuma (C).
• Uzlieciet ritenu diskus (H) uz riteniem.
• Novietojiet riteņa stiprinājumu uz līdzenas un stingras pamatnes, kā redzams attēlā, un uzlieciet pamatierīci (B).
• Apalās plakangalvas skrūves (N) ievietojiet kreisajā pusē un uzskrūvējiet, bet nepievelciet, stiprinājuma uzgrieznus (K2). „Torx” skrūvi (M) ieskrūvējiet labajā pusē (1 - 2 Nm).
• Pieskrūvējiet uzgriežņus (K2) (10 - 12 Nm).

7.3 Izmešanas vāka montāža

• Smalcinātāju dārzam sasveriet uz aizmuguri.
• levietojiet listi (F) izmešanas pagarinājumā. leskrūvējiet skrūves (J) (1 - 2 N m).
• Uzstādiet smalcinātāju dārzam.
• Uzstādiet izmešanas vāku (D) uz izmešanas pagarinājuma. Uzstādīšanas laikā raugiet, lai vāka iekšpusē, labajā un kreisajā pusē esošās ribas (1) precīzi iegultu izmešanas pagarinājuma gropē (2).
• lespiediet tapas (S) labajā un kreisajā pusē.

7.4 Izmešanas vāka atvēršana un aizvēršana

Izmešanas vāka atvēršana

- Lai veiktu smalcināšanu, atvāziet izmešanas vāku (D) uz augšu un laujiet fiksēšanas mēlītei (1) nofiksēties izmešanas pagarinājumā.

Izmešanas vāka aizvēršana

- Lai transportētu vai uzglabājot taupītu vietu, viegli paceliet fiksēšanas mēlīti (1) un nolaidiet izmešanas vāku (D) uz leju.

7.5 Nažu paplāksnes montāža

levērojiet montāžas solu secību un griezes momentu 52 - 60 Nm. Montāžas laikā raugiet augšējā starplikas gredzena (U) pareizu atrašanos attiecībā pret abiem nažiem.

• Uzlieciet aizsargvāciņu (W), apakšējo starplikas gredzenu (V), naža paplāksni (I), augšējo starplikas gredzenu (U), deflektoru (T) un drošības paplāksni (P) uz naža stiprinājuma vietas un ievietojiet skrūvi (O).
• Izmantojiet montāžas instrumentu (X), lai atspiestu naža paplāksni. leskrūvējiet skrūvi (O) ar kombinēto atslēgu (Z) un pievelciet ar 52 - 60 Nm lielu griezes momentu.

7.6 Nažu paplāksnes demontāža

• Izmantojiet montāžas instrumentu (X), lai atspiestu naža paplāksni.
• Atskrūvējiet skrūvi (O), izmantojot kombinēto atslēgu (Z).
• Atskrūvējiet un noņemiet skrūvi (O), drošības paplāksni (P), deflektoru (T), augšējo starplikas gredzenu (U) un naža stiprinājuma skrūvi (I).

7.7 lepildes piltuves montāža

Regulēšanas skrūves (Q) ir savienotas ar iepildes piltuvi pēc pirmās montāžas, lai tās nevarētu pazaudēt.

• levietojiet regulēšanas skrūves (Q) iepildes piltuves garenveida atvērumā un ar spēku pilnīgā ieskrūvējiet.
• Nostipriniet iepildes piltuvi (A) pie enğes (1) pamatiericē un sasveriet uz priekšu.
• Vienlaicīgi pievelciet abas regulēšanas skrūves (Q).

7.8 lepildes piltuves demontāža

• Atbrīvojiet abas regulēšanas skrūves (Q), līdz tās var brīvi griezt. Tās paliek piestiprinātas pie iepildes piltuves.
• Sagāziet iepildes piltuvi (A) uz aizmuguri un nonemiet to.

7.9 Degviela un motorella

! Pirms pirmās iedarbināšanas reizes iepildiet motorellu (⇒ lekšdedzes motora lietošanas pamācība)!

Motorella

Informāciju par izmantojamo motorellu un ellas iepildes daudzumu skatiet iekšdedzes motora lietošanas pamācībā. Regulāri pārbaudiet uzpildes līmeni (⇒ lekšdedzes motora lietošanas pamācība). Raugieties, lai ellas līmenis nebūtu nedz zemāks, nedz augstāks par attiecīgo atzīmi.

Degviela

leteikums: laba firmas degviela, 95. markas bezsvina benzins (⇒ Iekšdedzes motora lietošanas pamācība)! Lai iepildītu degvielu, izmantojiet piltuvi (nav iekļauta piegādes komplektācijā). Ievērojiet brīdinājuma norādes nodalā „Jūsu drošībai”. (⇒ 4.)

8. Norādījumi par darbu

Savainojumu risks!

levērojiet drošības norādījumus nodalā „Jūsu drošībai”. (⇒ 4.)

Smalcinātāju dārzam drīkst uzpildīt tikai viena persona.

8.1 Lietotāja darba zona

• Darba laikā (kad ieslēgts elektromotors vai darbojas iekšdedzes motors) lietotājam drošības nolūkos, jo īpaši, lai izvairītos no atpakalizmestā materiāla, vienmēr jāatrodas darba zonā (pelēkais laukums X).

8.2 Kādus materiālus var apstrādāt?

Ar smalcinātāju dārzam var apstrādāt koku- vai dzīvžogu atgriezumus, kā arī mazāk un vairāk sazarotu zaru materiālu.

Koku un dzīvžogu atgriezumus ieteicams apstrādāt, kamēr tie ir svaigi, jo svaiga sasmalcināta materiāla smalcināšanas jauda ir lielāka nekā sausa vai slapja materiāla smalcināšanas jauda. Apstrādājot sausu sasmalcinātu materiālu, palielinās atsitiena risks. Lietotāju var smagi ievainot atlēkušiem zariem.

8.3 Kādus materiālus nevar apstrādāt?

Smalcinātājā nedrīkst ievietot akmenus, stiklu, metāla detaļas (drātis, naglas u. c.) vai plastmasas detaļas.

Pamatprincipis:

ar smalcinātāju dārzam nevar apstrādāt materiālus, kurus nevar kompostēt.

8.4 Maksimālais zaru diametrs

Dati attiecas uz svaigi grieztu zaru materiālu.

Maksimālais zaru diamets GH 370 S: 45 mm

Uzmanību!

levietojot vairākus plānus zarus vienlaicīgi, atsevišku zaru diametru summa nedrīkst pārsniegt maksimālo zaru diametru. Sausa vai mitra smalcināta materiāla gadījumā var būt nepieciešams samazināt maksimālo zaru diametru.

8.5 Dārza smalcinātāja uzpilde

Savainošanās risks! Lietotāju var nopietni savainot atlēkušais zaru materiāls. Lai samazinātu atsitienu radītu savainošanās risku, smalcinātājs dārzam ir jāuzpilda pareizi.

Uzpildīšanas laikā ievērojiet norādīto maksimālo zaru diametru. Retiniet zarus ar spēcīgu sazarojumu un likvidējiet sānu dzinumus. Lielā iepildes atvere ir domāta tikai tam, lai būtu vieglāk ievietot loti sazarotu zaru materiālu.

• Uzpildot smalcinātāju dārzam, ievērojiet darba zonu. (⇒ 8.1)
• leverojet maksimālo zaru diametru. (⇒ 8.4)
• Zaru materiāls jāievieto slīpi un atbilstoši simbolam jāvirza pie kreisās piltuves sienas līdz pat nažu mehānismam. Ierīce pati ivevelk cietu materiālu. Garākus zarus smalcināšanas laikā iestumiet un vadiet ar roku.

8.6 lerices pareiza noslodze

Smalcinātāja dārzam elektromotoru vai iekšdedzes motoru drīkst noslogot tik daudz, lai būtiski nesamazinātos apgriezienu skaits. Uzpildiet smalcinātāju dārzam vienmērīgi un nepārtraukti. Ja darba laikā smalcinātāja dārzam apgriezienu skaits samazinās, pārtrauciet uzpildi, lai atslogotu elektromotoru vai iekšdedzes motoru.

9. Drošības ierīces

9.1 Motora apstādināšana

lekšdedzes motoru vai smalcināšanas instrumentu var lietot tikai tad, ja iepildes piltuve ir pareizi noslēgta.

Atbrīvojot motora pusē esošo regulēšanas skrūvi ekspluatācijas laikā, tiek pārtraukts aizdedzes kontakts un iekšdedzes motors vai smalcināšanas instruments pēc dažām sekundēm apstājas pilnībā.

9.2 Aizsargvācini

Smalcinātāja uzpildes un izmešanas zonā ir aizsargvācini. Par aizsargvāciniem tiek uzskatīta visa iepildes piltuve ar piltuves augšdaļu un aizsargu pret šļakatām, izmešanas pagarinājums un izmešanas vāks.

Smalcināšanas laikā aizsargvāciņi garantē drošu attālumu līdz smalcināšanas nažiem.

10. lerīces sagatavošana darbam

Savainošanās risks!

Pirms sākt lietošanu, rūpīgi izlasiet un ievērojiet nodalu „Jūsu drošībai”. (⇒ 4.)

10.1 lekšdedzes motora iedarbināšana

- Pārbaudiet ellas un degvielas līmeni. (⇒ 7.9)

- Novietojiet slēdzi (1) I pozīcijā.

- Startera trosi (2) lēnām izvelciet līdz kompresijas pretestības punktam, tad spēcīgi izvelciet to tādā garumā, cik atļauj jūsu roka. Trosi lēni vadiet atpakal, lai starteris to varētu pareizi uztīt. Atkārtojiet darbību, līdz iekšdedzes motors sāk darboties.

10.2 lekšdedzes motora izslėgšana

- Novietojiet slēdzi (1) O pozīcijā. Pēc neilga inerces kustības laika iekšdedzes motors un attiecīgi

smalcinātājs apstājas.

10.3 Smalcināšana

• Uzstumiet smalcinātāju uz līdzenas un stingras pamatnes un novietojiet stabili.
• Uzvelciet aizsargcimdus, uzlieciet aizsargbrilles un dzirdes aizsargus. (⇔ 4.3)
  • Atveriet izmešanas vāku. (⇔ 7.4)
• ledarbiniet smalcinātāju dārzam. (⇒ 10.1)

• Uzgaidiet, līdz iekšdedzes motors sasniedzis maksimālo apgriezienu skaitu (tukšgaitas apgriezienu skaitu).

• Pareizi uzpildiet smalcinātāju dārzam ar sasmalcināto materiālu. (⇒ 8.5)

• Pēc darba izslēdziet (⇒ 10.2) smalcinātāju dārzam un iztīriet. (⇒ 11.2)

11. Apkope

Savainošanās risks!

Strādāt tikai ar aizsargcimdiem.

Nekad nepieskarieties nažiem, kamēr tie nav apstājušies.

Ja jums trūkst nepieciešamo zināšanu un palīglīdzekļu, vienmēr vērsieties pie specializēta izplatītāja.

STIHL iesaka apkopes un remonta darbu veikšanu uzticēt tikai STIHL specializētajam izplatītājam.

STIHL iesaka izmantot originālās STIHL rezerves daļas.

Savainošanās risks!

Pirms jebkādu apkopes- vai tīrīšanas darbu veikšanas ierīcē rūpīgi izlasiet un ievērojiet visus drošības noteikumus, kas norādīti (⇒ 4.) noda|ā „Jūsu drošībai” (⇒ 4.7), jo īpaši apakšnodalā „Apkope un remonts”.

Pirms apkopes- vai tīrīšanas darbiem atvienojiet aizdedzes atslēgas

kontaktspraudni!

11.1 lekšdedzes motors

Apkopes intervāls: pirms katras lietošanas reizes.

Lai nodrošinātu ilgu lietošanu, īpaši svarīgs ir pietiekams eļļas līmenis, regulāra eļļas un gaisa filtra nomaiņa. levērojiet lietošanas un apkopes noteikumus, kas ietverti pievienotajā iekšdedzes motora lietošanas pamācībā.

Lai iekšdedzes motors dzesētos pietiekami, dzesējošajām ribām vienmēr jābūt tīrām.

11.2 lerices tirišana

Apkopes intervāls: pēc katras lietošanas reizes.

Kārtīgi iztīriet ierīci pēc katras lietošanas reizes. Rūpīga apiešanās pasargā ierīci no bojājumiem un pagarina ekspluatācijas ilgumu.

Smalcinātāja dārzam tīrīšanas pozīcija

Ierīci tīriet tikai tad, kad tā ir novietota attēlā redzamajā pozīcijā.

• Demontējiet iepildes piltuvi. (⇔ 7.8)

Ja smalcinātājs dārzam nav novietots, kā aprakstīts, ierīci (iekšdedzes motors) var sabojāt.

Nekad nevërsiet üdens strūklu pret elektromotora vai iekšdedzes motora dalām, blīvējumiem, gultņu ligzdām un elektroiekārtas

sastāvdaļām, piemēram, slēdžiem.

Remonts var izmaksāt dārgi.

Ja nevarat noņemt netīrumus un piekaltušus atlikumus ar birsti, mitru drānu vai koka nūjiņu, STIHL iesaka izmantot īpašu tīrīšanas līdzekli (piem.,

STIHL īpašo tīrīšanas līdzekli).

Nelietojiet kodīgus tīrīšanas līdzekļus.

Regulāri notīriet nažu paplāksnes.

Notīriet dzesēšanas ribas, ventilatoru, zonu ap gaisa filtru, izpūtēju utt., lai nodrošinātu pietiekamu motora dzesēšanu.

11.3 Nažu apkope

Savainošanās risks!

Strādājiet tikai ar aizsargcimdiem!

Apkopes intervāls: pirms katras lietošanas reizes.

• Demontējiet iepildes piltuvi. (⇒ 7.8)
- Pārbaudiet, vai nažiem nav bojājumu (robu vai plaisu) vai nodiluma; ja nepieciešams, pagrieziet vai nomainiet tos.

Pirms norādīto nodiluma robežu sasniegšanas attiecīgie naži ir jāpagriež vai jānomaina. STIHL iesaka STIHL specializēto izplatītāju.

- Vairākās vietās izmēriet attālumu no urbuma līdz asmens malai. Minimālais attālums 6 mm.

Nažu pagriešana

Griešanas naži ir veidoti kā pagriežamie naži. Tas nozīmē, ka neasus nažus var vienreiz pagriezt un ierīce ir atkal gatava darbam. Vienmēr pagrieziet abus nažus!

• Nažu paplāksnes demontāža (⇒ 7.6)
• Atskrūvējiet skrūves (1) un noņemiet tās kopā ar uzgriežņiem (2).
• Noņemiet nažus (3) virzienā uz augšu.
• Notīriet nažu paplāksni.
• Pagrieziet nažus (3), novietojiet tos ar aso malu uz nažu paplāksnes un izlīdziniet urbumus.
• Urbumos ievietojiet skrūves (1) un ieskrūvējiet uzgriežņus (2). Pievelciet uzgriežņus (2) ar 22 - 28 Nm lielu pievilkšanas momentu.
  • Montējiet nažu paplāksni. (⇒ 7.5)

Nažu asināšana:

Visu smalcināšanas nažu asināšanu ieteicams veikt tikai specializētam tirgotājam. Nodiluši un nepareizi uzasināti naži (nepareizs asināšanas lenķis, nelīdzsvarotība nevienmērīgi uzasinātu nažu dēl utt.) palielina atsitiena risku. Lietotāju var smagi savainot atlēkušais smalcināmais materiāls. Turklāt var pasliktināties dārza smalcinātāja funkcijas (smalcinātā materiāla uzņemšana, asmeņu stabilitāte utt.).

Pirms turpmāka darba abpusēji asie naži ir jāuzasina.

Lai garantētu optimālu ierīces darbību, nažus drīkst asināt tikai speciaīlists. STIHL iesaka STIHL specializēto izplatītāju.

- Demontējiet nažus, lai tos uzasinātu.

• Asinot nažus, atdzesējiet tos, piem., arūdeni. Nedrīkst parādīties zila nokrāsa, citādi samazinās asmens griešanas izturība.
• Asiniet nazi vienmērīgi, lai novērstu vibrāciju, ko izraisa naža nelīdzsvarotība.
• Pirms naža uzstādīšanas pārbaudiet, vai tam nav bojājumu: naži ir jānomaina, ja tajos manāmi robi vai plaisas, vai arī sasniegta nodiluma robeža.
• Asiniet naža asmenus ar lenki 30°.
  • Asiniet nazi virzienā pret asmeni.
• Nepieciešamības gadījumā pēc asināšanas radušos grāti notīriet, izmantojot smalku smilšpapīru.
• Uzstādot nažus, ievērojiet sadaļa „Naža pagriešana” minētos griezes momentus.

11.4 Kılısiksnas apkope

Apkopes intervāls: ik pēc 10 darba stundām.

Vizuāli pārbaudiet, vai kīlsiksnai nav bojājumu un nodiluma; ja nepieciešams, nomainiet to.

Pārbaudiet kīlsiksnas nospriegojumu, ja nepieciešams, pielāgojiet.

Pārāk zems kīlsiksnas nospriegojums palielina kīlsiksnas nodilumu, pārāk augsts nospriegojums var izraisīt bojājumus ilgterminā. Trūkstot nepieciešamajām zināšanām par kīlsiksnas pārbaudi un nospriegošanu, uzticiet šos darbus speciālistam.

Kīlsiksnas sprieguma pārbaude

• Iznemiet aizdedzes atslēgas kontaktspraudni.
• Palaidiet valīgāk skrūves (1), bet neizskrūvējiet pilnībā (tām jāpaliek pie siksnas aizsargmetāla), un noņemiet siksnas aizsargmetālu (2).
• Ar tikškiem uzspiediet uz kīlsiksnas starp abiem kīlsiksnas skriemeliem. Kīlsiksnai jāiespiežas apm. 10 mm.

Kīlsiksnas sprieguma pielāgošana

• Palaidiet valigāk motora skrūves (bez attēla):
  3 motora stiprinājuma skrūves palaidiet valīgāk, bet neizskrūvējiet; pieturiet uzgriežņus augšpusē.
• Nospriegojiet kīlsiksnu, griežot regulēšanas uzgriezni (3).
• Pēc pielāgošanas pievelciet motora stiprinājuma skrūves un montējiet siksnas aizsargmetālu.

11.5 Motorellas maina

Apkopes intervāls

leteicamos ellas mainas intervālus, izmantojamo motore||u un ellas daudzumu vienai mainas reizei skatiet iekšdedzes motora lietošanas pamācībā.

Ellas noplüdes skrüve

• Palaidiet valigāk skrūves (1), bet neizskrūvējiet pilnībā (tām jāpaliek pie siksnas aizsargplāksnes), un noņemiet siksnas aizsargplāksni (2).
• Izskrūvējiet ellas noplūdes skrūvi (3) un noteciniet motorellu.

- leskrūvējiet elļas noplūdes skrūvi (3) un iepildiet jaunu motorellu (skatīt motora lietošanas instrukciju). Uzmontējiet siksnas aizsargplāksni (2).

11.6 Glabāšana un dīkstāve ziemā

Glabājiet smalcinātāju sausā, slēgtā telpā bez putekliem. Pārliecinieties, vai ierīce ir novietota bērniem nepieejamā vietā.

Glabājiet smalcinātāju tikai darbam drošā stāvoklī ar montētu iepildes piltuvi.

Smalcinātāju novietojot ilgākai dīkstāvei (ziemas sezonā), veiciet tālāk aprakstītās darbības.

• Rūpīgi notīriet visas ierīces ārējās dalas.
• leellojiet vai ieziediet ar smērvielu visus kustīgos elementus.
• Iztukšojiet degvielas tvertni un karburatoru (piem., atstājot iekšdedzes motoru darboties).
• Izskrūvējiet aizdedzes sveci un pa aizdedzes sveces atvērumu iepildiet iekšdedzes motorā apmēram 3 cm³ motorellas. lekšdedzes motoram jāveic daži apgriezieni bez aizdedzes sveces.

Ugunsbīstamība!

Aizdedzes atslēgas kontaktspraudni neturiet aizdedzes sveces atveres tuvumā (iespējams uzliesmojums).

• leskrūvējiet atpakaļ aizdedzes sveci.
• Nomainiet ellu (⇒ lekšdedzes motora lietošanas pamācība).
• Rūpīgi apsedziet iekšdedzes motoru un glabājiet ierīci vertikālā pozīcijā sausā telpā bez putekliem.

12. Transportēšana

Savainošanās risks!

Pirms transportēšanas izlasiet un ievērojiet nodalā „Jūsu drošībai”, jo īpaši nodalā „lerīces transportēšana” minēto informāciju. (⇒ 4.4)

12.1 Smalcinātāja vilkšana vai stumšana

• Satveriet smalcinātāju pie piltuves augšdaļas (1) un sagāziet uz aizmuguri.
• Smalcinātāju var lēnām (ejot) vilkt vai stumt.

12.2 Smalcinātāja dārzam pacelšana vai pārnešana

Smalcinātāju dārzam lielā svara dēļ celt vismaz divatā. Lietojiet īpaši piemērotu aizsargapgērbu, kas pilnībā nosedz apakšdelmus un kermeņa augšdaļu.

- Lai paceltu smalcinātāju dārzam, turiet pie korpusu labajā pusē un kreisajā pusē pie iekšdedzes motora.

12.3 Smalcinātāja dārzam transportēšana uz kravas platforms

- Smalcinātāju dārzam transportējiet uz kravas platformas tikai vertikālā pozīcijā.

- Nodrošiniet ierīci pret slīdēšanu, izmantojot piemērotus nostiprināšanas līdzekļus. Nostipriniet troses vai siksnas pie riteņu stiprinājuma (1) vai iepildes piltuves (2).

13. Nodiluma samazināšana un bojājumu novēršana

Svarīgi norādījumi par apkopi un kopšanu, produktu grupa

Ar benzīnu darbināms smalcinātājs dārzam (STIHL GH)

STIHL neuzņemas nekādu atbildību par mantas un miesas bojājumiem, kas radušies, neievērojot lietošanas pamācībā minētos norādījumus, jo īpaši tos, kas attiecas uz drošību, lietošanu un apkopi, vai gadījumos, kad ir izmantotas neapstiprinātas pierīces vai rezerves daļas.

Lai novērstu STIHL ierīces bojājumus vai pārmērīgu nodilumu, lūdzu, noteikti ṣemiet vērā tālāk minētos norādījumus.

1. Dilstošas daļas

Dažas STIHL ierīces sastāvdaļas dabīgi nodilst arī tad, ja ierīci izmanto paredzētajam mērķim, un atkarībā no lietošanas veida un ilguma tās ir savlaicīgi jānomaina.

Tiek pieskaitīti ari:

• n a ž i ;
• nažu paplāksne;
• kīlsiksnas.

2. Lietošanas pamācībā minēto noteikumu ievērošana

STIHL ierīce jālieto, jāapkopj un jāuzglabā rūpīgi, kā tas aprakstīts šajā lietošanas pamācībā. Lietotājs ir atbildīgs par visiem bojājumiem, kuri radušies drošības, lietošanas un apkopes norādījumu neievērošanas dēļ.

Tas īpaši attiecas uz:

– produkta lietošanu neatbilstīgi mērķim;
- STIHL neapstiprinātu ekspluatācijas materiālu (smērvielu, benzīna un motorellu; skat. iekšdedzes motora lietošanas pamācību) izmantošanu;
- ar uzņēmumu STIHL nesaskaņotām produkta izmaiņām;
- tādu sastāvdaļu, ierīču vai griešanas darbarīku izmantošanu, ko nav apstiprinājis STIHL;
– produkta izmantošanu sporta pasākumos vai sacensībās;
- z a u d ējumiem, kas radušies, turpinot izmantot izstrādājumu ar bojātām sastāvdaļām.

3. Apkopes darbi

Visi nodaļā „Apkope” minētie darbi ir jāveic regulāri.

Ja šos apkopes darbus lietotājs nevar veikt pats, tie jāuztic specializētam izplatītājam.

STIHL iesaka apkopes un remonta darbu veikšanu uzticēt tikai STIHL specializētajam izplatītājam.

STIHL specializētie izplatītāji tiek regulāri apmācīti, un to rīcībā tiek nodota tehniskā informācija.

Ja ir nokavēts šo darbu veikšanas termiņš, var rasties bojājumi, par kuriem ir atbildīgs lietotājs.

Tie ir, piemēram:

– korozija un citi bojājumi, kas radušies nepareizas glabāšanas dēl;
- b o j ājumi, kas radušies, izmantojot cit ražotāju, nevis STIHL originālās rezerves dalas;
- b o j ājumi, kas radušies apkopes vai remonta darbu dēļ, kas nav veikti autorizētu specializēto tirgotāju darbnīcās.

14. Parastās rezerves daļas

visa nažu paplāksne

6903 700 5101

Pagriežamais nazis (2x)

6903 702 0101

Kilsiksna

6001 704 2100

15. Vides aizsardzība

Neizmetiet sasmalcināto materiālu atkritumos, bet izmantojiet kompostam.

Iepakojums, ierīce un piederumi ir izgatavoti no pārstrādājamiem materiāliem un ir atbilstoši jānodod utilizācijai.

Materiālu atkritumu škirošana un videi nekaitīga utilizācija veicina izejvielu atkārtotu izmantošanu. Tāpēc parastā lietošanas perioda beigās ierīce jānogādā otrreizējo izejvielu savākšanas punktā.

Noteikumiem neatbilstoša utilizācija var radīt kaitējumu veselībai un piesārņojumu apkārtējā vidē.

16. Atbilstības deklarācija

16.1 ES atbilstības deklarācija smalcinātājam dārzam STIHL GH 370.1 S

uznemoties pilnu atbildību, deklarē, ka

• konstrukcija: smalcinātājs dārzam
• r a ž o t āja zīmols: STIHL
• tips: GH 370.1 S
• Nominālā jauda pie nominālā apgriezienu skaita: 3,4 | 3000 kW | /min
• s ērijas numurs: 6001

atbilst direktīvu 2000/14/EC, 2006/42/EC, 2014/30/EU un 2011/65/EU attiecīgajām prasībām, kā arī ir izstrādāts un izgatavots atbilstoši tālāk minēto standartu redakcijām, kas bija spēkā ražošanas datumā: EN 13683 un EN ISO 14982.

Izmērītais un garantētais trokšņu jaudas līmenis tika noteikts, pamatojoties uz Direktīvas 2000/14/EC V pielikumu.

– Izmērītais trokšņu jaudas līmenis: 100,4 dB(A)
- Garantētais trokšņu jaudas līmenis: 103 dB(A)

Tehniskā dokumentācija tiek glabāta STIHL Tirol GmbH.

Ražošanas gads un ierīces numurs ir norādīti uz smalcinātāja dārzam.

Langkampfene, 02.08.2021.

STIHL Tirol GmbH

Pilnvarotais

Matthias Fleischer, Pētījumu un attīstības nodalas vadītājs

Pilnvarotais

Sven Zimmermann, Galvenais kvalitātes nodalas vadītājs

17. Tehniskie parametri

ražotāja zīmols:

Modelis:

sērijas numurs: 6001

lekšdedzes motors, konstrukcija:

tips: EVC 1000.0

STIHL

GH 370.1 S

4taktu

iekšdedzes motors

Nominālā jauda

nominālajam 3,4 | 3000

apgriezienu skaitam: kW | /min

Cilindra tilpums: 196 ccm

Iedarbināšanas Starteris ar

ierīce: troses mehānismu

mehānisma piedziņa: pastāvīga

Mērījums saskaṇā ar standartu

Mērījums saskaņā ar standartu EN 13683:

Trokšnu spiediena līmenis darba vietā

L_pA 94 dB(A)

Nobīde K_pA 3 dB(A)

Naža stiprinājuma skrūves

griezes moments: 52 – 60 Nm

Pagriežamā naža griezes moments

: 22 - 28 Nm

G/P/A: 128/77/140 cm

Svars: 45 kg

17.1 REACH

Ar REACH apzīmē EK Regulu par kimikāliju registrēšanu, vērtēšanu, licencēšanu un ierobežošanu.

Nr. 1907/2006 ievērošanu skatiet vietnē www.stihl.com/reach.

18. Darbības traucējummeklēšana

Skatiet iekšdedzes motora lietošanas pamācību!

* Ja nepieciešams, vērsieties pie specializēta izplatītāja; uzņēmums STIHL iesaka izmantot STIHL specializēto izplatītāju.

Traucējums:

lekšdedzes motors nesāk darboties.

lespējamais cēlonis:

• iepildes piltuve nav noslēgta atbilstoši noteikumiem;
• nažu paplāksne ir blokēta.
• tvertnē nav degvielas; aizsērējis degvielas padeves cauruļvads;
• tvertnē ir nekvalitatīva, netīra vai veca degviela;
  – aizdedzes atslēgas kontaktspraudnis ir atvienots no aizdedzes sveces; vājš aizdedzes kabela un kontaktspraudna kontakts;
  – gaisa filtrs ir netīrs;
• nokvēpusi vai bojāta aizdedzes svece, nepareizs attālums starp elektrodiem;
• iekšdedzes motors vairāku iedarbināšanas mēginājumu rezultātā ir „noslīcis” (pārplūdis ar degvielu).

Risinājums:

– aizveriet iepildes piltuvi atbilstoši noteikumiem un pieskrūvējiet to (⇔ 7.7);
- nonemiet sasmalcinātā materiāla atlikumus no korpusa (uzmanību: pirms tam iznemiet aizdedzes atslēgas kontaktspraudni);
– papildiniet degvielu, iztīriet degvielas padeves caurulvadu; (⇒ 7.9)

• v i e n m ěr lietojiet svaigu markas degvielu, normālu bezsvina benzīnu, tīriet karburatoru; (⇔ 7.9)
  – pievienojiet aizdedzes atslēgas kontaktspraudni; pārbaudiet aizdedzes kabela un kontaktspraudna savienojumu; 📄 ✕
• iztīriet gaisa filtru; 📄 ✗
• n o t īriet vai nomainiet aizdedzes sveci, noregulējiet attālumu starp elektrodiem;
• izskrūvējiet un nosusiniet aizdedzes sveci, vairākas reizes pavelciet startera trosi ar izskrūvētu aizdedzes sveci (slēdzis Opozīcijā).

Traucējums:

iekšdedzes motors loti sakarst.

lespējamais iemesls:

• netīras dzesējošās ribas;
• nepietiekams motorellas līmenis iekšdedzes motorā;
• iekšdedzes motora virsma ir pärklāta ar smalcināmo materiālu.

Risinājums:

• notīriet dzesējošās ribas (⇒ 11.2);
• papildiniet motorellu (⇒ 7.9);
• n o t īriet no iekšdedzes motora smalcināmo materiālu.

Traucējums:

sasmalcinātais materiāls netiek ievilkts.

lespējamais iemesls:

– truli vai nepareizi uzasināti naži.

Risinājums:

– pagrieziet vai uzasiniet nazi; rūpīgi ievērojot asināšanas leŋki 30°. (⇒ 11.3) ✕

Traucējums:

samazināta smalcināšanas jauda.

lespējamais iemesls:

• ne a si n a ž i ;
• nepareizi uzasināti naži;
  – saliekta naža paplāksne.

Risinājums:

• uzasiniet vai nomainiet plaušanas nažus; (⇒ 11.3) ✕
• pareizi noasiniet nažus; (⇒ 11.3) ✕
• vizuāli pārbaudiet nažu paplāksnes griešanās virzienu un nepieciešamības gadījumā nomainiet to. (⇒ 7.6)

Traucējums:

darbības laikā rodas spēcīga vibrācija, neparasti trokšni, klaboņa.

lespējamais iemesls:

• bojāta naža paplāksne vai nazis;
  – valīgs motora stiprinājums;
• valīgas skrūves.

Risinājums:

• p ārbaudiet un, ja nepieciešams, labojiet naža paplāksnes, nažus, nažu vārpstu, skrūves, uzgriežņus, blīves un griešanas vienības stāvokli; ✕
• pievelciet motora stiprinājuma skrūves;
• pārbaudiet, vai skrūves ir stingri pieskrūvētas. ✗

19. Apkopes grafiks

19.1 Nodošanas apstiprinājums

Modelis:

Sērijas numurs:

Datums: ____ ____ ____ ____ ____

19.2 Apkopes apstiprinājums

Veicot apkopes darbus, nododiet šo lietošanas pamācību STIHL specializētajam izplatītājam.

Vinš iepriekš nodrukātajos laukos apstiprina apkopes darbu veikšanu.

Apkopes veikšanas datums

Nākamās apkopes datums

Pavojus susižeisti neuždengtais peiliais!
