Meil on hea meel, et otsustasite STIHLi kasuks. Me töötame välja ja valmistame oma tooteid tippkvaliteedis vastavalt klientide vajadustele. Nii tekivad ka äärmuslikul koormamisel körge töökindlusega tooted.

STIHL tähendab tippkvaliteeti ka teeninduses. Meie esindused tagavad kompetentse nõustamise, instrueerimise ja ulatusliku tehnilise toe.

Me täname Teid usalduse eest ja soovime Teile oma STIHLi toote meeldivat kasutamist.

Dr Nikolas Stihl

TÄHTIS! LUGEGE ENNE KASUTAMIST LÄBI JA HOIDKE ALLES.

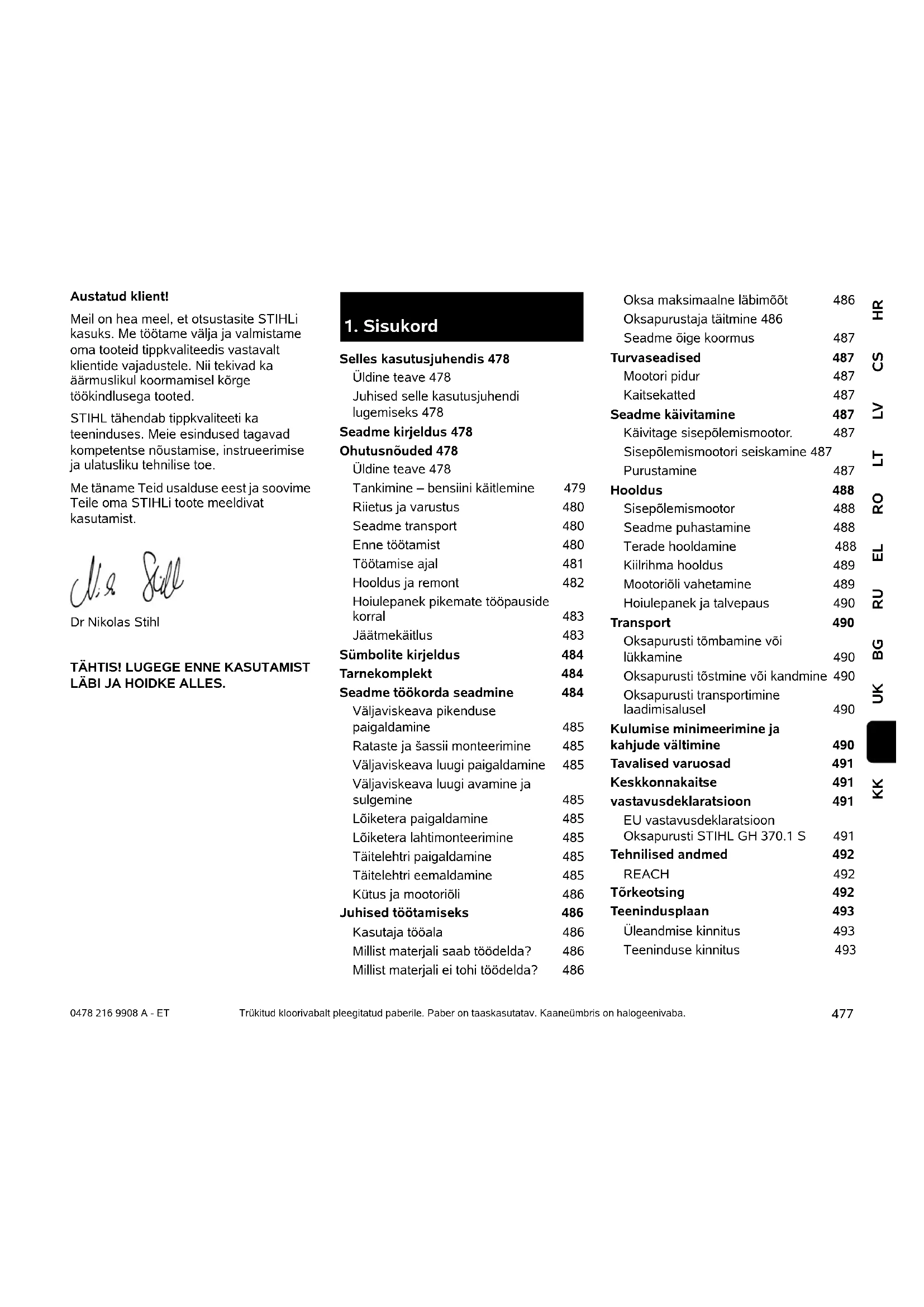

1. Sisukord

Selles kasutusjuhendis 478

Üldine teave 478

Juhised selle kasutusjuhendi lugemiseks 478

Seadme kirjeldus 478

Ohutusnõuded 478

Üldine teave 478

Tankimine – bensiini käitlemine 479

Riietus ja varustus 480

Seadme transport 480

Enne töötamist 480

Töötamise ajal 481

Hooldus ja remont 482

Hoiulepanek pikemate tööpauside

korral 483

Jäätmekäitlus 483

Sümbolite kirjeldus 484

Tarnekomplekt 484

Seadme töökorda seadmine 484

Väljaviskeava pikenduse paigaldamine 485

Rataste ja šassii monteerimine 485

Väljaviskeava luugi paigaldamine 485

Väljaviskeava luugi avamine ja sulgemine 485

Lõiketera paigaldamine 485

Lõiketera lahtimonteerimine 485

Täitelehtri paigaldamine 485

Täitelehtri eemaldamine 485

Kütus ja mootoriõli 486

Juhised töötamiseks 486

Kasutaja tööala 486

Millist materjali saab töödelda? 486

Millist materjali ei tohi töödelda? 486

Oksa maksimaalne läbimõõt 486

Oksapurustaja täitmine 486

Seadme õige koormus 487

Turvaseadised 487

Mootori pidur 487

Kaitsekatted 487

Seadme käivitamine 487

Käivitage sisepõlemismootor. 487

Sisepōlemismootori seiskamine 487

Purustamine 487

Hooldus 488

Sisepõlemismootor 488

Seadme puhastamine 488

Terade hooldamine 488

Kiilrihma hooldus 489

Mootoriōli vahetamine 489

Hoiulepanek ja talvepaus 490

Transport 490

Oksapurusti tömbamine või lükkamine 490

Oksapurusti tõstmine või kandmine 490

Oksapurusti transportimine laadimisalusel 490

Kulumise minimeerimine ja kahjude vältimine 490

Tavalised varuosad 491

Keskkonnakaitse 491

vastavusdeklaratsioon 491

EU vastavusdeklaratsioon Oksapurusti STIHL GH 370.1 S 491

Tehnilised andmed 492

REACH 492

Törkeotsing 492

Teenindusplaan 493

Üleandmise kinnitus 493

Teeninduse kinnitus 493

2. Selles kasutusjuhendis

2.1 Üldine teave

See kasutusjuhend on tootjapoolne originaalkasutusjuhend EL direktiivi möistes2006/42/EC.

Ettevõte STIHL arendab pidevalt oma tootevalikut, seepärast jätame endale õiguse muuta tarnekomplektide kuju, tehnikat ja varustust.

Sellest tulenevalt ei ole selle brošüüri andmete ja jooniste alusel õigust esitada nõudeid.

Selles kasutusjuhendis on võib-olla kirjeldatud ka mudeleid, mis igas riigis saadaval ei ole.

See kasutusjuhend on autoriõigusega kaitstud. Kõik õigused kaitstud, eelkõige õigus paljundamisele, tõlkimisele ja elektrooniliste süsteemidega töötlemisele.

2.2 Juhised selle kasutusjuhendi lugemiseks

Pildid ja tekstid kirjeldavad kindlaid käsitsemissamme.

Selles kasutusjuhendis selgitatakse kōiki seadmel paiknevaid piltsümboleid.

Vaatesuund

Vaatesuund vasaku ja parema kasutamisel kasutusjuhendis: kasutaja seisab seadme taga (tööasend).

Viide peatükile

Lisaselgitusteks viitavad nooled vastavale peatükile ja alapeatükile. Siin on näide, kuidas viidatakse peatükile ( 7.1)

Tekstilõikude märgistamine

Kirjeldatud juhised võivad olla märgistatud nii, nagu on kujutatud alljärgnevates näidetes.

Käsitsusvõtted, mis nõuavad kasutaja sekkumist:

- keerake polt (1) kruvikeeraja abil välja, vajutage hooba (2) ...

Üldised loendid:

– toote kasutamine spordiüritustel või võistlustel

Eriti tähtsad tekstid

Eriti tähtsad tekstilõigud on kasutusjuhendis eraldi esile tõstmiseks tähistatud allpool kirjeldatud sümbolitega.

Oht!

Önnetuste ja raskete kehavigastuste oht. Nõutakse või keelatakse teatud kindlat käitumisviisi.

Hoiatus!

Inimeste vigastamise oht! Teatud käitumine väldib võimalikke või tõenäolisi vigastusi.

Ettevaatust!

Kergeid vigastusi või materiaalset kahju saab teatud käitumisviisiga vältida.

Märkus

Info seadme paremaks kasutamiseks ja võimalike käsitsusvigade vältimiseks.

Tekstid koos pildiviidetega

Seadme kasutamist selgitavad pildid leiate kasutusjuhendi algusest.

Kaamerasümbol on pildilehekülgedel olevate piltide sidumiseks vastava tekstiosaga kasutusjuhendis.

3. Seadme kirjeldus

1 Täitelehter

2 Sisepõlemismootor

3 Süüteküünla pistik

4 Ratas

5 Rattajalg

6 Väljaviskešaht

7 Kinnituspoldid

8 Sisse-/väljalülitamise lüliti

9 Andmesilt masina numbriga

4. Ohutusnõuded

4.1 Üldine teave

Seadmega töötamisel tuleb kindlasti järgida önnetuse ennetamise eeskirju.

Enne esmast kasutuselevõttu tuleb kogu kasutusjuhend tähelepanelikult läbi lugeda. Hoidke kasutusjuhend

hilisemaks kasutamiseks hoolikalt alles.

Järgige käsitsemis- ja hooldusjuhiseid, mille leiate sisepõlemismootori kasutusjuhendist.

Need ettevaatusabinõud on teie turvalisuseks hädavajalikud, kuid see loend ei ole lõplik. Kasutage seadet arukalt

ja vastutustundlikult ning möelge sellele, et seadme kasutaja on vastutav teiste inimestega juhtuvate önnetuste ja neile tekitatud varalise kahju eest.

Tutvuge seadme käsitsemise komponentide ja kasutamisega.

Seadet tohivad kasutada ainult isikud, kes on kasutusjuhendi läbi lugenud ja oskavad seadet kasutada. Enne esmast kasutuselevõttu peab kasutaja püüdma hankida asjatundlikku ja praktilist juhendust. Müüja või mõni teine asjatundja peab kasutajale selgitama, kuidas seadet ohutult kasutada.

Juhendamise ajal tuleb kasutajale selgitada, et seadmega töötamisel on vaja olla äärmiselt hoolikas ja keskendunud.

Ka selle seadme nõuetekohasel kasutamisel säilivad alati teatud jääkriskid.

Lapsed võivad pakendiga mängides lämbuda. Ärge lubage lapsi pakendi lähedusse.

Seadet koos kõigi lisaseadmetega tohib anda või laenata ainult neile isikutele, kes on saanud kasutamiseks vajalikud juhised või tunnevad juba seda mudelit ja selle kasutamist. Kasutusjuhend kuulub seadme juurde ja see tuleb alati koos seadmega edasi anda.

Kasutage seadet vaid siis, kui olete välja puhanud ning heas füüsilises ja vaims sees seisundis. Kui teie tervis pole korras, peaksite oma arstilt küsima, kas tohite seadmega töötada. Pärast alkoholi, narkootikumide või reaktsioonikiirust vähendavate ravimite tarvitamist ei tohi seadmega töötada.

Veenduge, et kasutaja on füüsiliselt, sensoorselt ja vaimselt võimeline seadet käitama ja sellega töötama. Kui kasutaja

on füüsiliselt, sensoorselt või vaimselt piiratud, võib kasutaja sellega töötada ainult järelevalve all või vastutava isiku juhendamisel.

Veenduge, et kasutaja oleks täisealine või saanud järelevalve all väljaõppe mingil kutsealal siseriiklike eeskirjade kohaselt.

Tähelepanu - önnetusoht!

STIHLi oksapurustid on välja töötatud oksamaterjali ja taimejäänuste peenestamiseks. Seadme kasutamine muul otstarbel on keelatud ja võib olla ohtlik või seadet kahjustada.

Oksapurustit on keelatud kasutada (mittetäielik loetelu):

– teiste materjalide (nt klaasi, metalli) purustamiseks;
– töödeks, mida selles kasutusjuhendis pole kirjeldatud;
– toiduainete tootmiseks (nt jää purustamiseks, kääritussegude tegemiseks).

Turvalisuse kaalutlustel on keelatud igasugune seadme muutmine (erand on STIHLi lubatud tarvikute ja lisaseadmete nõuetekohane paigaldamine) – see muudab garantii kehtetuks. Teavet lubatud lisatarvikute kohta saate oma STIHLi müügiesindusest.

Eriti on keelatud igasugune seadme muutmine, mis muudab sisepõlemismootori või elektrimootori võimsust või põörlemiskiirust.

Seadmega ei tohi transportida esemeid, loomi ega inimesi, eriti lapsi.

Seadme kasutamisel haljasaladel, parkides, spordiväljakutel, tänavate ääres ning põllu- ja metsamajanduslikes ettevõtetes tuleb olla eriti ettevaatlik.

4.2 Tankimine – bensiini käitlemine

Eluohtlik!

Bensiin on mürgine ja kergsüttiv.

Hoidke bensiini ainult selleks ette nähtud ja kontrollitud mahutites (kanistrites).

Sulgege paagi ja kanistri kork alati nõuetekohaselt ja keerake kõvasti kinni. Katkised korgid tuleb turvalisuse kaalutlustel välja vahetada.

Ärge kunagi kasutage joogipudeleid vms töövedelike, nt käitusaine, hoidmiseks või jäätmekäitlusse suunamiseks. See võib inimesi, eriti lapsi, eksitada ja nad võivad nendest juua.

Hoidke bensiin eemal lahtisest tulest, püsileegist, soojusallikatest ja teistest süüteallikatest. Årge suitsetage!

Tankige ainult vabas õhus ja ärge tankimise ajal suitsetage.

Enne tankimist lülitage sisepõlemismootor välja ja laske jahtuda.

Bensiini tuleb lisada enne sisepõlemismootori käivitamist. Kui sisepõlemismootor töötab või seade on kuum, ei tohi paagi korki avada ega bensiini juurde valada.

Ärge täitke käitusainepaaki üle!

Selleks et käitusainepaagis oleks käitusainel ruumi paisuda, ärge kunagi täitke käitusainepaaki üle alumise täiteserva.

Peale selle jälgige kasutusjuhendi andmeid sisepõlemismootori puhastamise kohta.

Kui bensiini läks maha, tehke bensiiniga määrdunud pinnad enne sisepõlemismootori käivitamist puhtaks. Ärge keerake süüdet enne, kui bensiiniaurud on haihtunud (pühkige kuivaks).

Mahaläinud käitusaine tuleb alati ära pühkida.

Kui bensiini on läinud riietele, siis tuleb need ära vahetada.

Ärge kunagi hoidke seadet hoones, kui paagis on bensiini. Eralduvad bensiiniaurud võivad puutuda kokku lahtise tule või sädemetega ning süttida.

Kui paaki on vaja tühjendada, tuleb seda teha vabas õhus.

4.3 Riietus ja varustus

Töötamise ajal tuleb alati kanda kinniseid, sügava mustriga jalatseid. Ärge kunagi töötage

paljajalu ega näiteks sandaalides.

Kandke töö ajal ja eriti ka hooldustöödel ning seadme transportimisel alati nahast kaitsekindaid, millel on suletud

mansett.

Töötamise ajal kandke alati kaitseprille ja körvaklappe. Kandke neid kogu töötamise vältel.

Kandke seadmega töötamisel praktilist ja liibuvat riietust, nt kombinesooni, mitte töömantlit. Seadmega töötamisel ei tohi

kanda salli, lipsu, ehteid, rippuvaid nööre või paelu ega muid lohvakaid riideid.

Töötamise ajal ja köigil seadet puudutavatel töödel peavad pikad juuksed olema kinni pandud ja ohutuse möttes ka kaetud (rätiku vöi mütsiga).

4.4 Seadme transport

Töötage alati kaitsekinnastega ( 4.3), et vältida vigastusi teravate ja kuumade masinaosadega.

Ärge transportige töötava sisepõlemismootoriga seadet. Enne transportimist lülitage sisepõlemismootor välja, oodake, kuni tera jääb seisma ja eemaldage süüteküünla pistik.

Transportige seadet ainult jahtunud sisepõlemismootoriga ja ilma käitusaineta.

Transportige seadet ainult koos nõuetekohaselt monteeritud täitelehtriga. Vigastusoht teravate lõiketerade tõttu!

Arvestage seadme raskusega, eriti seadme ümberkukkumisel.

Kasutage seadme pealelaadimisel sobivaid abivahendeid (rampe, tösteseadmeid).

Kinnitage seade laadimispinnale piisava hulga kinnitusvahenditega (rihmad, köied jne) selles kasutusjuhendis näidatud kinnituskohtadest. (⇒ 12.3)

Tömmake või lükake seadet ainult köndimise kiirusel. Ärge vedage slepis!

Seadme transportimisel järgige kohalikke eeskirju, eelkõige neid, mis puudutavad laadimisalustele paigutatud seadmete ja esemete transportimist.

4.5 Enne töötamist

Tuleb tagada, et seadmega töötavad vaid isikud, kes kasutusjuhendit tunnevad.

Enne seadme esmakordset kasutamist tuleb eemaldada pakendimaterjal ja transpordilukud.

Enne seadme kasutuselevõttu kontrollige, et käitusainesüsteemis ei oleks lekkeid, eelkõige nähtavate osade juures, näiteks paak, paagikork, voolikuühendused. Lekete või kahjustuse korral ei tohi sisepõlemismootorit käivitada – tuleoht! Laske seade enne uuesti kasutuselevõtmist müügiesinduses ära parandada.

Järgige sisepõlemis- või elektrimootoriga töötavate aiatööriistade kasutamisel kommunaaleeskirjades lubatud tööaegu.

Enne seadme kasutamist tuleb köik kulunud ja defektsed osad välja vahetada. Asendage seadmel olevad loetamatuks muutunud või kahjustatud ohu- ja hoiatussildid uutega. Teile lähimas STIHLi müügiesinduses on saadaval varukleepsud ja köik muud varuosad.

Vigastusoht!

Kulunud või kahjustatud osad (nt nürid terad) võivad mõjutada seadme ohutust ja põhjustada kasutajale vigastusi.

Enne kasutuselevõtmist tuleb kontrollida ja tagada järgmised asjaolud:

– Köik katted ja kaitseseadised on oma kohal ja laitmatus seisukorras.
– Kõik kütust juhtivad sisepõlemismootori osad on olemas ja korras (ei leki).
– Paak on korras (ei leki).
– Korpus ja lõikeinstrument (terad, teravõll, lõiketerad jne) ei ole kulunud ega kahjustatud.
- Seadmes ei ole purustatud materjali ja täitelehter on tühi.

– Kõik kruvid, mutrid ja kinnituselemendid on olemas ning korralikult kinni. Pingutage lahtised kruvid ja mutrid enne kasutuselevõttu üle (jälgige pöördemomenti).

Kasutage seadet ainult vabas ōhus ja mitte seina ääres ega jäikade esemete ligiduses, et vähendada vigastusohtu ja kahju lähedalasuvatele esemetele (puuduvad kõrvalepõikevõimalused kasutajale, akende purunemine, kriimud auto peal jne).

Seade peab olema paigutatud seisukindlalt tasasele ja kindlale aluspinnale.

Ärge kasutage seadet tänavasillutisel või kruusaga kaetud pinnal, kuna seadmest välja paiskuv või üles keerlev materjal võib põhjustada vigastusi.

Enne igakordset kasutuselevõttu tuleb kindlaks teha, kas seade on ettenähtud viisil suletud. (⇒ 7.7)

Seadmele paigaldatud lülitus- ja kaitseseadiseid ei tohi eemaldada ega mittetoimivaks muuta.

4.6 Töötamise ajal

Ärge töötage seadmega, kui ohupiirkonnas on loomi või inimesi (eriti lapsi).

Ärge töötage seadmega vihma ja äikese ajal ning eriti siis, kui valitseb pikselöögioht.

Märjal pinnal suureneb önnetuste oht (oksapurusti halvem seisukindlus). Tuleb töötada eriti ettevaatlikult, et vältida libisemahakkamist. Võimalusel vältige seadme kasutamist märjal pinnal.

Töötage vaid päevavalges või hea tehisvalgustusega.

Tööala peab kogu töötamise aja vältel olema puhas ja korras. Eemaldage köik komistusohu allikad, nt kivid, oksad, juhtmed jne.

Aluspind, millel seadmega töötaja seisab, ei tohi olla kõrgem seadme aluspinnast.

Heitgaasid

Mürgistuse töttu eluohtlik!

Löpetage kohe töö, kui teil esineb iiveldust, peavalu, nägemishäireid (nt ahenev vaateväli), kuulmishäireid, pearinglust, vähenenud keskendumisvõimet. Need sämptomid võivad olla põhjustatud muuhulgas liiga kõrgest heitgaasikontsentratsioonist.

Seade hakkab mürgiseid heitgaase eraldama kohe, kui sisepõlemismootor käivitub. Need gaasid sisaldavad

vesinikmonooksiiidi – mürgist, värvitut ja löhnatut gaasi – ning teisi kahjulikke aineid. Sisepõlemismootorit ei tohi kunagi käivitada kinnistes või halva ventilatsiooniga ruumides.

Seade tuleb paigutada selliselt, et ei peaks töötama heitgaaside väljalaske suunal.

Käivitamine

Enne käivitamist asetage seade tasasele pinnale püstisesse asendisse. Seadet ei tohi mingil juhul kasutada pikaliasendis.

Ärge tömmake starteri trossi, kui seade ei ole nõuetekohaselt suletud ja terad on katmata.

Vigastusoht pöörlevate terade töttu!

Käivitage seade ettevaatlikult, järgides juhiseid peatükis „Seadme kasutuselevött” (⇒ 10.). Juhiste järgi käivitamine vähendab vigastamisohtu.

Vigastusoht!

Kui starteri tross lööb kiiresti tagasi, tömmatakse käsi ja käevars kiiremini sisepõlemismootorini, kui on võimalik starteri trossi lahti lasta. See tagasilöök võib põhjustada luumurde, muljumisi ja nikastusi.

Sisepõlemismootori käivitamisel või elektrimootori sisselülitamisel ärge seiske väljaviskeava ees. Oksapurustis ei tohi käivitamise või sisselülitamise ajal olla purustatavat materjali. Purustatav materjal võib välja paiskuda ja vigastusi tekitada.

Käivitamisel ei tohi seadet kallutada.

Töötamine

Vigastusoht!

Ärge pange käsi ega jalgu kunagi pöörlevate detailide peale, alla või juurde.

Seadme töötamise ajal ärge hoidke nägu või muid kehaosi täitelehtri kohal ega väljaviskeava ees. Hoidke pea ja keha alati täiteavast võimalikult kaugel.

Ärge kunagi toppige käsi, muid kehaosi ega riideid täitelehtrisse või väljaviskešahti. Silmade, näo, sõrmede, käte jne

vigastusoht.

Hoolitsege alati oma tasakaalu ja kindla jalgealuse eest. Ärge upitage end ettepoole.

Kasutaja peab seadme täitmiseks seisma seadme operaatorile ettenähtud tööalas. Viibige kogu töö vältel alati tööalas ja mitte mingil juhul väljaviskealas. (⇒ 8.1)

Vigastusoht!

Purustatav materjal võib töötamise ajal tagasi üles paiskuda. Kasutaja võib saada tõsiseid vigastusi näole, silmadele ja kätele. Seetõttu kandke kaitseprille ja kaitsekindaid (⇒ 4.3) ning hoidke enda pea täiteavast eemal.

Ärge kunagi seadet sisepõlemis- või elektrimootori töötamise ajal kallutage.

Kui seade kukub töötamise ajal ümber, lülitage sisepõlemismootor kohe välja ja tömmake süüteküünla pistik välja.

Jälgige, et peenestatud materjal ei koguneks väljaviskešahti, kuna see võib põhjustada halvemat peenestust või tagasilööke.

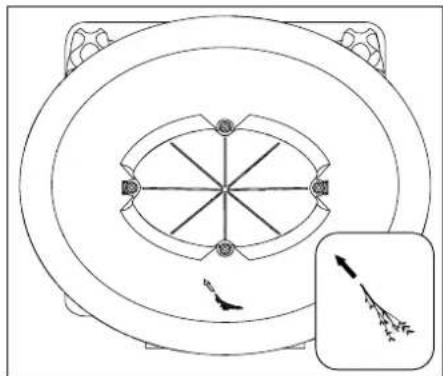

Oksapurusti täitmisel peab eriti jälgima, et purustuskambrisse ei sattuks võõrkehi, nagu metallosad, kivid, plastmaterjal, klaas jne, kuna need võivad põhjustada kahjustusi ning tagasilööke täitelehtri kaudu.

Vigastusoht!

Kasutaja võib saada tõsiseid vigastusi tagasilööva purustatud materjali ja võõrkehade tõttu. Hoidke võõrkehad seadmest eemal ja eemaldage ummistused koheselt.

Vigastuse oht!

Oksapurusti täitmisel oksamaterjaliga võib esineda materjali tagasipaiskumist. Kasutaja võib saada tõsiseid vigastusi tagasilööva purustatud materjali tõttu. Kandke kaitsekindaid ja kaitseprille (⇔ 4.3)!

Lülitage sisepõlemismootor välja

– enne seadme kallutamist, lükkamist või tömbamist;

• enne kinnituspoltide lõdvendamist ja seadme avamist;
  – enne kütuse lisamist. Tankige vaid siis, kui sisepõlemismootor on jahtunud. Tuleoht!

STOP

Arvestage sellega, et löikeinstrument töötab pärast väljalülitamist täieliku seismajäämiseni veel mõned sekundid.

Lülitage sisepõlemismootor välja, tömmake süüteküünla pistik välja ja oodake, kuni kõik pöörlevad tööriistad on seisma jäänud, järgmistel juhtudel:

– enne seadme juurest lahkumist;
– enne seadme tõstmist või kandmist;
– enne seadme transportimist;
– enne kinnikiilumise või ummistuste kõrvaldamist lõikeinstrumendist, täitelehtrist või väljaviskekanalist;
– enne lõikeinstrumendi juures tööde alustamist;
– enne seadme kontrollimist, puhastamist või selle juures muude tööde tegemist.

Kui lõikeinstrumentide vahele satuvad võõrkehad, kui seadmest kostab ebaharilikku müra või see vibreerib ebatavaliselt, siis lülitage mootor kohe välja ja oodake, kuni seade seiskub. Tõmmake süüteküünla pistik välja, eemaldage täitelehter ja tegutsege alljärgnevalt.

– Kontrollige, ega seade, eriti selle lõikeinstrument (terad, lõiketera, tera polt) pole kahjustada saanud, ning laske enne seadme uuesti käivitamist ja sellega töötamist spetsialistil teha vajalikud remonditööd.

– Kontrollige, et köik löikeinstrumendi osad oleksid kindlalt kinni, vajaduse korral pingutage polte (jälgige pöördemomente).
– Laske kahjustatud osad spetsialistil välja vahetada või parandada, need peavad olema samaväärsse kvaliteediga.

4.7 Hooldus ja remont

Enne puhastamist-, paigaldus--, parandus-- ja hooldustöid:

• jätke seade seisma tasasele ja kövale aluspinnale.
• Lülitage sisepõlemismootor välja ja laske sellel jahtuda.
• Tõmmake süüteküunlapistik välja.

Tähelepanu – vigastusoht!

Hoidke süüteküunlapistik süüteküunlast eemal; tahtmatu säde võib tulekahjusid või elektriklööke põhjustada. Tahtmatu süüteküünla ja süüteküunlapistiku vaheline kontakt võib põhjustada sisepõlemismootori tahtmatut käivitumist.

Enne tööde alustamist sisepõlemismootori, väljalasketoru ja mürasummuti juures laske seadmel jahtuda. Siin võivad tekkida temperatuurid 80 °C ja üle selle. Põletusoht!

Otsene kokkupuude mootoriõliga võib olla ohtlik, mootoriõli ei tohi ka maha loksuda. STIHL soovitab lasta mootoriõli lisada või ölivahetust teha ettevõtte STIHL müügiesinduses.

Puhastamine

Pärast kasutamist puhastage kogu seadet hoolikalt. (⇔ 11.2)

Ärge kasutage kunagi survepesurit ega peske seadet voolava vee all (nt aiavoolikuga). Ärge kasutage agressiivseid puhastusvahendeid. Sellised puhastusvahendid võivad kahjustada plast- ja metallosi ning vähendada STIHLi seadme töökindlust.

Tuleohu vältimiseks hoidke jahutusõhuavade, jahutusribide ja väljalasketoru piirkond murust, heinakõrtest, samblast, lehtedest või väljatilkuvast ölist (määrdest) puhtad.

Hooldustööd

Teostada tohib vaid selles kasutusjuhendis kirjeldatud hooldustöid, köik muud tööd laske teha müügiesinduses.

Kui teil puuduvad vajalikud teadmised ja abivahendid, pöörduge alati müügiesindusse.

STIHL soovitab lasta hooldustöid ja remonti teha ainult STIHLi müügiesinduses.

STIHLi müügiesinduste töötajaid koolitatakse regulaarselt ja nende käsutuses on tehniline teave.

Kasutage ainult tööriistu, tarvikuid ja lisaseadmeid, mille on STIHL selle seadme jaoks lubanud, või tehniliselt samaväärseid osi, muidu võib tekkida inimeste vigastamise või seadme kahjustamise oht. Küsimuste korral pöörduge müügiesindusse.

STIHLi originaaltööriistad, -tarvikud ja -varuosad on oma omadustelt optimaalselt seadme ning kasutaja nõudmistega kooskõlastatud. STIHLi originaalvaruosi võib ära tunda STIHLi varuosanumbri järgi, kirjast STIHL ning vajaduse korral ka STIHLi varuosamärgistusest. Väikestel detailidel võib olla ka ainult märgistus.

Turvalisuse kaalutlustel tuleb kütust juhtivaid detaile (käitusainevoolikut, käitusainekraani, käitusainepaaki, paagikorki, ühendusi jne) korrapäraselt kahjustuste ja lekete suhtes kontrollida ning vajaduse korral spetsialistil välja vahetada (STIHL soovitab ettevõtte STIHL müügiesindust).

Hoidke hoiatuste ja juhistega kleepsud alati puhtad ning loetavad. Kahjustatud või kaduma läinud kleepsud tuleb asendada uute originaalsiltidega STIHLi müügiesindusest. Kui mõni detail asendatakse uuega, jälgige, et uus osa saaks samasuguse kleepsu.

Lõiketerade juures tehke töid ainult paksude kaitsekinnastega (⇒ 4.3) ja äärmiselt ettevaatlikult.

Et seade oleks turvaliselt töökorras, hoolitsege selle eest, et kõik mutrid, poldid ja kruvid, eriti kõik lõiketerade kruvid oleksid korralikult kinni.

Kontrollige kogu seadet regulaarselt, eriti aga seadme seismapanemisel enne pikemat tööpausi (talv), et ei esineks kulumist ja kahjustusi. Vahetage kulunud või kahjustatud osad ohutustehnilistel põhjustel kohe välja, et seade oleks alati ohutu ja töökorras.

Ärge kunagi muutke sisepõlemismootori standardseadistust ega keerake seda üle.

Kui hooldustööde ajaks eemaldati detaile või kaitseseadiseid, siis tuleb need kohe nõuetekohaselt tagasi panna.

4.8 Hoiulepanek pikemate tööpauside korral

Enne kui seadme kinnisesse ruumi paigutate, laske sisepõlemismootoril maha jahtuda.

Hoidke tühjendatud käitusainepaagiga seadet ja käitusainevaru lukustatavas ja hästi öhustatavas ruumis.

Tagage, et seade oleks kaitstud volitamata kasutuse eest (nt lapsed).

Ärge kunagi hoidke seadet hoones, kui paagis on bensiini. Eralduvad bensiiniaurud võivad puutuda kokku lahtise tule või sädemetega ning süttida.

Kui kütusepaaki on vaja tühjendada (nt seismapanekul enne talvepausi), peaks paagi tühjendamine toimuma vabas öhus (nt sisepõlemismootoril vabas öhus töötada lastes).

Seade tuleb enne hoiulepanekut (nt talvepausi) põhjalikult puhastada.

Seadme hoiulepanekul peab olema süüteküünla pistik välja tömmatud.

Hoidke seadet töökorras.

Hoidke oksapurustit hoiukohas ainult koos monteeritud täitelehtriga.

Teradega vigastamise oht!

4.9 Jäätmekäitlus

Kõik jääkproduktid, nagu vanaõli ja käitusaine, kasutatud määrdeained, filtrid, akud ja muud sellised kuluosad võivad inimesi, loomi ja keskkonda kahjustada ning tuleb nõuetekohaselt jäätmekäitlusse anda.

Pöörduge oma jäätmekäitluskeskuse poole või oma müügiesindusse, et teada saada, kuidas jäätmeid nõuetekohaselt käidelda. STIHL soovitab ettevõtte STIHL müügiesindust.

Tagage, et oma aja ära töötanud seade antakse nöuetekohaselt vastavasse jäätmekäitlusse. Tehke seade enne jäätmekäitlusse andmist

kasutuskõlbmatuks. Önnetuste vältimiseks eemaldage süütekaablid, tühjendage paak ja laske mootoriõli välja.

Teradega vigastamise oht!

Ärge jätke kunagi ka oma aja äratöötanud oksapurustit järelevalveta. Tagage, et seadet ja eriti köiki terasid hoitakse lastele kättesaamatus kohas.

5. Sümbolite kirjeldus

Tähelepanu!

Enne kasutuselevõttu tuleb lugeda kasutusjuhendit ja ohutuseeskirju ning neid järgida.

Vigastusoht!

Hoidke kolmandad isikud ohutsoonist eemal.

Vigastusoht!

Vigastusoht läbi pöörlevate tööriistade.

Tähelepanu!

Tömmake enne hooldus- või puhastustöid süüteküunlapistik välja.

Kandke kuulmiskaitset!

Kandke kaitseprille!

Kandke kaitsekindaid!

Vigastusoht!

Ärge kunagi toppige käsi, muid kehaosi ega riideid täitelehtrisse või väljaviskešahti.

Vigastusoht!

Ärge ronige seadme peale.

6. Tarnekomplekt

Asu- Nimetus Tk koht

A täitelehter 1

B põhiseade 1

C rattajalg 1

E väljaviskeava pikendus 1

F liist 1

G ratas 2

H ratta ilukilp 2

I lõiketera 1

J Torx-kruvi 5 P5x20

Asu-Nimetus Tk

koht

K1 mutter M10 2

U ülemine distantsröngas 1

V alumine distantsrōngas 1

W kaitsekork 1

X paigaldamistööriist 1

Y Torx-võti 1

Z kombivōti 1

• kasutusjuhend 1

• sisepõlemismootori 1 kasutusjuhend

7. Seadme töökorda seadmine

Vigastusoht!

Järgige peatükis „Ohutusnõuded“ toodud ohutusjuhiseid (⇒ 4.).

- Kõikide kirjeldatud tööde tegemiseks asetage seade horisontaalsele, tasasele ja kõvale pinnale.

7.1 Väljaviskeava pikenduse paigaldamine

- Pange väljaviskeava pikendus (E) põhiseadmele ja keerake poldid (J) sisse (1 - 2 Nm).

7.2 Rataste ja šassii monteerimine

• Kinnitage vasak ja parem ratas (G) rattapoltide (R), seib (L1) ja seib (L2) ning mutri (K1) abil rattajala (C) külge.
  • Vajutage ilukilbid (H) rataste peale.
• Asetage rattajalg tasasele kindlale aluspinnale, nagu joonisel näidatud, ja tõstke põhiseade (B) peale.
• Torgake kumerpeaga poldid (N) vasakult poolt sisse ja keerake lukustusmutrid (K2) peale, ilma neid löplikult kinni keeramata. Keerake Torx-kruvi (M) paremale poole sisse (1 - 2 Nm).
• Keerake mutrid (K2) kinni (10 - 12 Nm).

7.3 Väljaviskeava luugi paigaldamine

• Pange oksapurusti tagumisele küljele maha.

• Asetage liist (F) väljaviskeava pikendusse. Keerake poldid (J) sisse (1 - 2 N m).
  • Tõstke oksapurusti püsti.

• Asetage väljaviskeava luuk (D) väljaviskeava pikenduse peale. Paigaldamisel jälgige, et klappide vasakul ja paremal siseküljel asuvad ribid (1) asuksid täpselt väljaviskeava pikenduse (2) juhtsoones.

• Vajutage poldid (S) vasakult ja paremalt sisse.

7.4 Väljaviskeava luugi avamine ja sulgemine

Väljaviskeava luugi avamine.

- Purustamiseks avage väljaviskeava luuk (D) suunaga üles ja laske kinnituslapatsil (1) kinnituda väljaviskepikenduse sisse.

Väljaviskeava luugi sulgemine.

- Seadme transportimiseks või ruumi säästvaks hoiundamiseks kergitage kinnituslapatsit (1) kergelt ja lükake väljaviskeava luuk (D) eest ära alla.

7.5 Lõiketera paigaldamine

Jälgige paigaldamise järjekorda ja pöördemomenti 52 - 60 Nm. Paigaldamisel jälgige, et ülemine distantsröngas (U) paikneks kummagi löiketera suhtes öigesti.

- Pange kaitsekork (W), alumine distantsröngas (V), lõiketera (I), ülemine distantsröngas (U), piire (T) ja lukustusseib (P) tera alusele ja asetage polt (O) sisse.

- Kasutage lõiketera paigal hoidmiseks paigaldamistööriista (X). Keerake polt (O) kombivõtmega (Z) sisse ja pingutage põördemomendiga 52 - 60 Nm kinni.

7.6 Lõiketera lahtimonteerimine

• Kasutage lõiketera paigalhoidmiseks paigaldamistööriista (X).
• Keerake polt (O) kombivõtmega (Z) lahti.
• Eemaldage polt (O), lukustusseib (P), piire (T), ülemine distantsröngas (U) ja lõiketera (I).

7.7 Täitelehtri paigaldamine

Kinnituspoldid (Q) on pärast esmakordset paigaldamist kindlalt täitelehtri küljes kinni ega saa ära kaduda.

• Asetage kinnituspoldid (Q) täitelehtri piklikku avasse ja keerake kövasti peale vajutades täielikult kinni.
• Riputage täitelehter (A) põhiseadme šarniiri (1) külge ja pöörake lehter ette.
• Keerake mölemad kinnituspoldid (Q) korraga kinni.

7.8 Täitelehtri eemaldamine

• Keerake mölemat kinnituspolti (Q) nii palju lahti, et need käivad vabalt ringi. Poldid jäävad täitelehtri külge.
• Kallutage täitelehter (A) taha ja eemaldage.

7.9 Kütus ja mootoriõli

Enne esmakordset käivitamist lisage mootoriõli (⇒ sisepõlemismootori kasutusjuhend)!

Mootoriöli

Tarviliku mootoriöli ja öli täitekoguse leiate sisepõlemismootori kasutusjuhendist. Kontrollige regulaarselt täitumust (⇒ sisepõlemismootori kasutusjuhend). Vältida tuleks liiga madalat või liiga kõrget õlitaset.

Kütus

Soovitus:

värske kvaliteetkütus, pliivaba tavabensiin (⇒ sisepõlemismootori kasutusjuhend)! Kasutage tankimiseks lehtrit (ei sisaldu tarnekomplektis). Järgige peatükis „Ohutusnõuded” toodud hoiatusi. (⇒ 4.)

8. Juhised töötamiseks

Vigastusoht!

Järgige peatükis „Ohutusnõuded“ toodud ohutusjuhiseid. (⇔ 4.)

Oksapurustit võib täita ainult üks inimene.

8.1 Kasutaja tööala

- Kasutaja peab kogu töö vältel 13 (elektrimootori või sisepõlemismootori töötamise ajal) viibima ohutuse tagamiseks alati tööalas (hall ala X). Seda selleks, et tagasipaiskuv materjal ei saaks tekitada vigastusi.

8.2 Millist materjali saab töödelda?

Oksapurustajaga tohib töödelda nii puu-- kui ka hekilõikmeid, niihästi tugevat kui ka kergelt haralist oksamaterjali.

Puu- ja hekilõikmeid tuleks töödelda värskena, kuna värsket purustatud materjali töötleb oksapurusti suurema võimsusega kui kuivanud või märga materjali. Kuiva purustatud materjali töötlemine suurendab tagasilöögi ohtu. Tagasilöövad oksad võivad kasutajat tõsiselt vigastada.

8.3 Millist materjali ei tohi töödelda?

Kivid, klaas, metallist (traat, naelad jne) ega plastist esemed ei tohi oksapurustisse sattuda.

Pöhireegel:

materjali, mis ei kuulu kompostimisele, ei tohi ka oksapurustiga töödelda.

8.4 Oksa maksimaalne läbimõõt

Andmed puudutavad värskelt lõigatud oksamaterjali:

Oksa maksimaalne läbimõõt

GH 370 S: 45 mm

Ettevaatust!

Mitme öhukese haru samaaegsel sisestamisel ei tohi üksikute oksaharude läbimõõtude summa ületada oksa maksimaalset läbimõõtu. Kuiva või märja purustatud materjali puhul võib olla vajalik vähendada maksimaalset okste läbimõõtu.

8.5 Oksapurustaja täitmine

Vigastusoht!

Kasutaja võib saada tõsiseid vigastusi tagasilööva oksamaterjali tõttu. Et vältida vigastusi tagasilöökide tõttu, tuleb oksapurustajat õigesti täita.

Arvestage täitmisel okste maksimaalse lubatud läbimööduga. Harvendage tugevalt hargnevaid oksi ja eemaldage nende külgmised vörsed. Suur täiteava on möeldud vaid väga haralise oksamaterjali paremaks sisestamiseks.

- Oksapurusti täitmisel viibige tööalas. (⇒ 8.1)

• Jälgige oksa maksimaalset läbimõõtu. (⇔ 8.4)
• Oksamaterjal tuleb asetada kergelt viltu ja vastavalt sümbolile juhtida vasakule lehtriserva terasüsteemini. Kõva materjali tömbab seade sealjuures ise sisse. Pikemaid oksi tuleks purustamisel käega toetada ja suunata.

8.6 Seadme öige koormus

Oksapurusti elektri- või sisepõlemismootorit võib koormata vaid nii palju, et mootori põörlemiskiirus seejuures oluliselt ei langeks. Täitke oksapurustit alati ühtlaselt ja järjepidevalt. Kui oksapurustiga töötamisel mootori põörlemiskiirus langeb, lõpetage täitmine, et elektri- või sisepõlemismootori koormus väheneks.

9. Turvaseadised

9.1 Mootori pidur

Sisepõlemismootori ja purusti saab kasutusele võtta vaid korralikult kinnitatud täitelehtriga.

Kui mootori kinnituspolt tuleb töö ajal lahti, siis süütekontakt katkeb ja sisepõlemismootor ning purusti jäävad mõne sekundi jooksul seisma.

9.2 Kaitsekatted

Oksapurusti on täite- ja väljaviskealas varustatud kaitsekatetega. Nende hulka loetakse kogu täitelehtrit koos lehtri ülemise osa ja pritsmekaitsega, väljaviskepikendust ning väljaviskeklappi.

Kaitsekatted tagavad oksamaterjali purustamisel ohutu kauguse lõiketeradest.

10. Seadme käivitamine

Vigastusoht!

Lugege enne kasutuselevõtmist peatükk „Ohutusnõuded“ hoolikalt läbi ja järgige selles toodud juhiseid. (⇔ 4.)

10.1 Käivitage

sisepõlemismootor.

- Kontrollige öli- ja kütusetaset. (⇒ 7.9)

- Seadke lüliti (1) asendisse I.

- Laske starteri tross (2) aeglaselt survepunktini välja, seejärel tömmake tugevalt nii kaugele, kui käsi ulatub. Laske tross aeglaselt tagasi, et see saaks starterilt korralikult lahti rulluda. Korrake käivitamistoimingut, kuni sisepõlemismootor tööle hakkab.

10.2 Sisepölemismootori seiskamine

seisma.

- Seadke lüliti (1) asendisse O. Sisepõlemismootor või hakketööriist jääb pärast lühikest järeltöötamisaega

10.3 Purustamine

• Lükake oksapurusti tasasele ja kõvale aluspinnale, et see seisaks kindlalt paigal.
• Tõmmake kätte kaitsekindad, pange ette kaitseprillid ja pähe kuulmiskaitse. (⇒ 4.3)
  • Avage väljaviskeava luuk. (⇒ 7.4)
  • Käivitage oksapurusti. (⇒ 10.1)
• Oodake, kuni sisepõlemismootor on saavutanud maksimaalse (tühijooksu) põörlemiskiiruse.
• Täitke oksapurusti purustatava materjaliga öigesti. (⇒ 8.5)
• Pärast töö löpetamist lülitage oksapurusti välja (⇒ 10.2) ja puhastage. (⇒ 11.2)

11. Hooldus

Vigastusoht!

Töötage ainult

kaitsekindadega.

Ärge kunagi puudutage

terasid enne, kui need on seisma jäänud.

Kui teil puuduvad vajalikud teadmised või abivahendid, pöörduge alati müügiesindusse.

STIHL soovitab lasta hooldustöid ja remonti teha ainult STIHLi müügiesinduses.

STIHL soovitab kasutada STIHLi originaalvaruosi.

Vigastusoht!

Enne kõiki seadmele tehtavaid hooldus- või puhastustöid lugege läbi peatükk „Ohutusnõuded”

(⇒ 4.), eriti just alapeatükk

„Hooldus ja remont” (⇔ 4.7), ning järgige täpselt köiki nendes peatükkides toodud ohutusjuhiseid.

Tömmake enne kõiki hooldus- ja puhastustöid süüteküünla pistik välja!

11.1 Sisepõlemismootor

Hooldusvälp:

iga kord enne kasutamist

Pika kasutusea huvides on eriti oluline, et öli oleks alati piisavalt ning et öli- ja öhufiltrit vahetataks korrapäraselt. Järgige käsitsemis- ja hooldusjuhiseid, mille leiate kaasasolevast sisepõlemismootori kasutusjuhendist.

Jahutusribid tuleb alati puhtana hoida, et tagada sisepõlemismootori piisav jahutus.

11.2 Seadme puhastamine

Hooldusvälp:

iga kord pärast kasutamist

Puhastage seade põhjalikult pärast iga kasutuskorda. Hoolikas käsitsemine kaitseb seadet kahjude eest ja pikendab seadme kasutusiga.

Seadet tohib puhastada vaid joonisel näidatud asendis.

• Vötke täitelehter küljest. (⇒ 7.8)

Kui oksapurustit ei seata kirjeldatud asendisse, võib see kahjustada seadet (sisepõlemismootorit).

Ärge suunake kunagi veejuga elektri- või sisepõlemismootori detailidele, tihenditele, laagritele ja

elektrikomponentidele (nt lülitid). Selle tagajärjeks on kulukas remont.

Kui mustus ja oksamaterjali jäägid ei tule harja, niiske lapi või puitpulgaga lükates maha, soovitab STIHL kasutada spetsiaalset

puhastusvahendit (nt firmalt STIHL).

Ärge kasutage agressiivseid puhastusvahendeid.

Puhastage lõiketerasid korrapäraselt.

Puhastage jahutusribid, ventilaator, öhufiltri ümbrus, väljalasketoru jne mustusest, et tagada piisav mootori jahutus.

11.3 Terade hooldamine

Vigastusoht!

Töötage alati kaitsekinnastega!

Hooldusvälp:

iga kord enne kasutamist

• Täitelehtri demonteerimine. (⇒ 7.8)
- Kontrollige, kas terad on kahjustatud (sälgud või mõrad) või kulunud, ja vajaduse korral pöörake need ümber või vahetage välja.

Terade kulumispiirid.

Enne näidatud kulumispiiri saavutamist tuleb vastavad terad ümber pöörata või välja vahetada. STIHL soovitab ettevõtte STIHL müügiesindust.

- Möõtke teradel mitmest kohast vahemaa puuraugust kuni tera servani. Miminimumvahemaa on 6 m m

Terade pööramine

Lõiketerad on projekteeritud pöördteradeks. See tähendab, et nüristunud terasid saab üks kord ümber pöörata ja seade on seega taas kasutusvalmis. Pöörake alati mõlemad terad ümber!

• Monteerige lõiketera lahti. (⇒ 7.6)
- Keerake poldid (1) lahti ja võtke koos mutritega (2) ära.
- Eemaldage terad (3), tömmates neid üles.
- Puhastage lõiketera.

• Pöörake tera (3) ümber ja asetage, terav serv vaba, lõiketerale ning seadke puuraugud ühte ritta.
• Pistke poldid (1) läbi puuraukude ja keerake mutrid (2) sisse. Keerake mutrid (2) 22 - 28 Nm pöördemomendiga kinni.
  • Monteerige lõiketera. (⇒ 7.5)

Terade teritamine:

Soovitatav on, et kõiki hakkimisterasid teritaks ainult spetsialiseerunud edasimüüja. Nürid ja valesti teritatud terad (vale teritusnurk, ebaühtlaselt teritatud tera tõttu tekkinud tasakaalustamatus jne) suurendavad tagasilöögi ohtu. Kasutaja võib saada tõsiseid vigastusi tagasilööva purustatud materjali tõttu. Lisaks sellele võib halveneda oksapurusti toimimine (purustatava materjali sisselaskmine, terade stabiilsus jne).

Mölemalt poolt nürid terad tuleb enne edasist tööd teritada. Seadme optimaalse toimimise tagamiseks peaks terasid teritama ainult spetsialist. STIHL soovitab ettevõtte STIHL müügiesindust.

• Demonteerige tera teritamise jaoks.
- Tera tuleb teritamisel jahutada, nt veega. Tera ei tohi siniseks värvuda, siis väheneb teravus.
- Tasakaalutuse töttu tekkiva vibratsiooni vältimiseks teritage terad ühtlaselt.

• Enne paigaldamist kontrollige, et teradel poleks kahjustusi. Terad tuleb välja vahetada, kui on nähtavaid sälke ja lõhesid, või kui kulumispiir on saavutatud.
• Teritage terasid teritusnurgikuga, mille nurk on 30°.
  • Teritage terasid vastu lõikesuunda.
• Pärast teritamist eemaldage lõikeservale tekkinud teritusjäägid vajaduse korral peene lihvimispaberiga.
• Tera monteerimisel järgige peatükis „Tera pööramine” ära toodud pöördemomente.

11.4 Kiilrihma hooldus

Hooldusvälp: iga 10 töötunni järel

Kontrollige vaatluse teel, et kiilrihm poleks kahjustatud või väändunud, ning vajaduse korral vahetage see välja.

Kontrollige kiilrihma pingulolekut ja vajaduse korral reguleerige.

Liiga suur lõtvus suurendab kiirihma kulumist, liigne pingulolek võib laagreid kahjustada. Kui teil puuduvad nõutavad teadmised kiilrihma kontrollimiseks ja reguleerimiseks, siis peaks neid töid tegema spetsialist.

Kiilrihma pinguloleku kontrollimiseks tehke järgmist.

• Tömmake süüteküünla pistik välja.

• Keerake poldid (1) lahti, aga ärge tömmake neid täielikult välja (jätke rihmakaitsepleki sisse) ja võtke rihmakaitseplekk (2) maha.
• Vajutage põidlaga mõlema kiilrihmaketta vahel olevale kiilrihmale. Kiilrihma tuleb suruda u 10 mm võrra.

Kiilrihma pinguloleku seadistamiseks tehke järgmist.

• Keerake mootori poldid lõdvaks (jooniseta).
  Lõdvendage 3 mootori kinnituse polti, aga ärge keerake neid välja; hoidke mutreid pealtpoolt vastu.
• Kiilrihma pingutamine reguleerimismutrite keeramise teel (3).
• Pärast seadistamist keerake mootorikinnituspoldid uuesti kinni ja monteerige rihmakaitseplekk.

11.5 Mootoriöli vahetamine

Hooldusvälp

Soovitatavad õlivahetusvälbad ning teabe õlivahetuseks kasutatava mootoriõli ja õli täitekoguse kohta leiate sisepõlemismootori kasutusjuhendist.

Õli väljalaskekruvi

• Keerake poldid (1) lahti, aga mitte täielikult välja (jäävad rihma kaitsepleki külge), ning eemaldage rihma kaitseplekk (2).
• Keerake öli väljalaskekruvi (3) välja ja laske mootoriöli välja.
• Pange öli väljalaskekruvi (3) peale tagasi ja valage uus mootoriöli sisse. Pange rihma kaitseplekk (2) peale.

11.6 Hoiulepanek ja talvepaus

Hoidke oksapurustit kuivas, suletud ja tolmuvabas ruumis. Veenduge, et seadet hoitakse lastele kättesaamatus kohas.

Hoiustage oksapurustit ainult töökorras olekus ja koos monteeritud täitelehtriga.

Oksapurusti pikemaks ajaks seismapanemisel (talvepaus) tuleb järgida järgmisi punkte.

• Puhastage hoolikalt seadme köik välimised osad.
• Määrige köiki liikuvaid osi korralikult öli või määrdeainega.
• Tühjendage kütusepaak ja karburaator (lastes nt sisepõlemismootoril töötada).
• Keerake süüteküünal välja ja valage umbes 3 cm³ mootoriõli süüteküünla ava kaudu sisepõlemismootorisse. Laske sisepõlemismootoril mõned korrad ilma süüteküünlata käivituda.

Tuleoht!

Hoidke süüteküünla pistik süüteküünla august eemal (süttimisoht).

• Keerake süüteküünal sisse tagasi.
• Vahetage mootoriõli (⇒ sisepõlemismootori kasutusjuhend).
• Katke sisepõlemismootor korralikult kinni ja paigutage seade püstiselt kuiva ja vähese tolmuga ruumi.

12. Transport

Vigastusoht!

Enne transportimist lugege hoolikalt peatükki „Ohutusnõuded“, eriti aga peatükki „Seadme transport“, ja tegutsege vastavalt. (⇒ 4.4)

12.1 Oksapurusti tömbamine või lükkamine

• Hoidke oksapurustit lehtri ülemisest osast (1) ja kallutage tahapoole.
• Oksapurustit võib aeglaselt (kõndimise tempos) tõmmata või lükata.

12.2 Oksapurusti töstmine või kandmine

Suure massi töttu töstke oksapurustit vähemalt kahekesi. Kandke iseäranis sobivat kaitseriietust, mis katab küünarvarred ja ülakeha täielikult.

- Ülestõstmiseks võtke oksapurustil paremalt poolt korpusest ja vasakult poolt sisepõlemismootori alt kinni.

12.3 Oksapurusti transportimine laadimisalusel

- Transportige oksapurustit laadimisalusel ainult püstiasendis.

- Kinnitage seade sobivate kinnitusvahenditega, et see ei saaks libisema hakata. Kinnitage rattajala (1) või täitelehtri (2) ümber trossid või kinnitusrihammad.

13. Kulumise minimeerimine ja kahjude vältimine

Olulised juhised tootegrupi tehniliseks korrashoiuks ja hoolduseks

Ettevõte STIHL välistab igasuguse vastutuse materiaalsete kahjude ja inimeste vigastuste eest, mis on tekkinud selles kasutusjuhendis toodud juhiste eiramise tõttu, eriti neid, mis puudutavad ohutust, kasutamist ja hooldust, või mis on tekkinud mittelubatud detailide või varuosade kasutamise tõttu.

Palun järgige kindlasti järgmisi olulisi juhiseid, et vältida STIHLi seadme kahjustusi ja liigset kulumist:

1. Kuluosad

Mõni STIHLi seadme osa kulub ka sihipärasel kasutamisel ning need tuleb kasutamise viisi ja kestuse järgi õigel ajal välja vahetada.

Nende hulka kuuluvad muuhulgas:

- terad,

- lõiketera,

- kiilrihm.

2. Selle kasutusjuhendi nõuete järgimine

STIHLi seadet tuleb kasutada, hooldada ja hoiustada hoolikalt, nagu on kirjeldatud selles kasutusjuhendis. Kõigi kahjude eest, mis tulenevad ohutus-, käsitsemis- ja hooldusjuhiste eiramisest, vastutab kasutaja ise.

See kehtib eriti:

– toote mittesihipärase kasutamise kohta;
– STIHLi mittelubatud käitusainete (määrdeained, bensiin ja mootoriöli – vt sisepõlemismootori kasutusjuhendit) kasutamise kohta;
- STIHLi mittelubatud muudatuste tegemisel tootele;
– STIHLi mittelubatud lisadetailide, lisaseadmete või lõikeinstrumentide kasutamise kohta;
– toote kasutamisel spordiūritustel või võistlustel;
- defektsete komponentidega toote edasikasutamisel tekkinud kahjude korral.

3. Hooldustööd

Kõiki peatükis „Hooldus” nimetatud töid tuleb teha regulaarselt.

Kui kasutaja ise ei saa neid hooldustöid teha, tuleb lasta need müügiesinduses teha.

STIHL soovitab lasta hooldustöid ja remonti teha ainult STIHLi müügiesinduses.

STIHLi müügiesinduste töötajaid koolitatakse regulaarselt ja nende käsutuses on tehniline teave.

Kui need tööd tegemata jäetakse, vöivad tekkida kahjud, mille eest vastutab kasutaja.

Nende hulka kuuluvad muuhulgas:

• korrosiooni töttu ja muud valest hoidmisest tekkinud kahjustused;
• kahjud ja kaasnevad kahjud mitte STIHLi originaalvaruosade kasutamise tõttu;
• kahjud, mis on tekkinud hooldus- ja remonditööde töttu, mis ei ole teostatud volitatud müügiesindustes.

14. Tavalised varuosad

Purustatud materjal ei ole prügi, need tuleb kompostida.

Pakendid, seade ja tarvikud on valmistatud taaskasutatavatest materjalidest ning need tuleb vastavalt jäätmekäitlusse suunata.

Materjalijääkide keskkonnateadlik käitlemine soodustab korduvkasutusega materjalide taaskasutamist. Sellepärast tuleb seade pärast tavapärase kasutusaja löppu viia korduvkasutusega materjalide kogumiskohta. Vale utiliseerimine vöib kahjustada tervist ja reostada keskkonda.

16. vastavusdeklaratsioon

16.1 EU vastavusdeklaratsioon Oksapurusti STIHL GH 370.1 S

STIHL Tirol GmbH

deklareerib ainuvastutajana, et

– Nimivõimsus nimikiirusel: 3,4 | 3000 kW | /min

– Seerianumber: 6001

vastab direktiivide 2000/14/EC, 2006/42/EC, 2014/30/EU ja 2011/65/EU asjakohastele sätetele ja on välja töötatud ning toodetud kooskõlas järgmiste standardite tootmiskuupäeval kehtivate versioonidega: EN 13683 ja EN ISO 14982.

Mõõdetud ja garanteeritud mürataseme tuvastamiseks lähtuti direktiivi 2000/14/EC, lisast V.

– Mōōdetud müratase: 100,4 dB(A)

– Garanteeritud müratase: 103 dB(A)

Tehnilist dokumentatsiooni hoitakse ettevöttes STIHL Tirol GmbH.

Matthias Fleischer, uurimis- ja arendusosakonna juhataja

Volitatud isik:

Sven Zimmermann, kvaliteediosakonna juhataja

17. Tehnilised andmed

Kaubamärk: STIHL

Mudel: GH 370.1 S

seerianumber: 6001

Sisepõlemismootor, 4-taktiline tüüp: sisepõlemismoot or

Tüüp: EVC 1000.0

Nimivõimsus 3,4 | 3000

nimikiirusel: kW | /min

Töömaht: 196 ccm

Käivitusseadis: Trosskäivitus

Kütusepaak: 1,4 l

Lõikeinstrumendi

ajam: Permanentne

Mõõtmine vastavalt 2000/14/EC/ S.I. 2001/1701:

garanteeritud

müratase L_WAd 103 dB(A)

Mõõtemääramatus 3,0 dB(A)

K_WA

Mõõtmine vastavalt EN 13683:

müraröhutase

töökohal L_pA 94 dB(A)

Mõõtemääramatus 3 d B ( A )

K_pA

Terade komplekti

pöördemoment: 52 – 60 Nm

Pöördtera

pöördemoment: 22 – 28 Nm

REACH tähistab EÜ korraldust kemikaalide registreerimiseks, hindamiseks ja tooteloa saamiseks.

REACHi määrusele (EÜ) nr 1907/2006 vastavuse teave on toodud aadressil www.stihl.com/reach.

18. Törkeotsing

[1] Vaata sisepõlemismootori kasutusjuhendist.

✗ Vajaduse korral pöörduge müügiesindusse, STIHL soovitab STIHLi müügiesindust.

Törge:

sisepõlemismootor ei käivitu.

Võimalikud põhjused:

- täitelehter pole nõuetekohaselt suletud;

– lõiketera on blokeerunud;

– paagis ei ole kütust, kütusevoolik on ummistunud;

– Paagis on halb, saastunud või vana kütus

– Süüteküünla pistik on süüteküünlalt ära tömmatud; küünlajuhe on pistiku külge halvasti kinnitatud

- õhufilter on määrdunud;

– süüteküünal on tahmunud või kahjustatud, vale elektroodide vahekaugus;

- Mootor on mitme käivitamiskatse tagajärjel „üle ujutatud”.

Abinõud

– Sulgege täitelehter nõuetekohaselt ja kruvige kinni. (⇒ 7.7)

– Eemaldage peenestusjäägid korpusest (Tähelepanu! Tömmake eelnevalt süüteküünla pistik välja).

– Lisage kütust, puhastage kütusevoolikud. (⇒ 7.9)

- Kasutage alati värsket kvaliteetkütust, tavalist pliivaba bensiini, puhastage karburaatorit. (⇒ 7.9)

– Asetage süüteküünla pistik kohale; kontrollige ühendust süütejuhtme ja pistiku vahel 📄 ✕.

– Puhastage õhufiltrit ☐ ✗.

– Puhastage või vahetage süüteküünal; reguleerige elektroodide vahekaugust

– Keerake süüteküünal välja ja kuivatage, tömmake starteritross väljakeeratud süüteküünla korral mitu korda läbi (lüliti asendis O).

Rike:

sisepõlemismootor läheb väga kuumaks

Võimalik põhjus:

• jahutusribid on mustad
  – liiga madal ôlitase sisepõlemismootoris
  – sisepõlemismootori pind on kaetud purustatava materjaliga.

Abinõu:

• puhastage jahutusribisid (⇒ 11.2)
  – lisage mootoriõli (⇒ 7.9)
  – eemaldage purustatav materjal sisepõlemismootorilt

Rike:

– nürid või valesti teritatud terad

Abinõu:

– pöörake terad ümber või teritage; teritamisel jälgige 30° teritusnurka (⇒ 11.3) ✗

Rike:

töövõimsus on vähenenud

Võimalik põhjus:

• nürid terad
  – valesti teritatud terad
  – paindunud lõiketera

Abinõu:

• teritage või vahetage terad (⇒ 11.3) ✗
• teritage terad õigesti (⇒ 11.3) ✗
  – kontrollige lõiketera visuaalselt ja vahetage see vajaduse korral välja (⇔ 7.6)

Rike:

tugev vibratsioon töötamise ajal, ebatavaline müra, kolisemine

Võimalik põhjus:

– lõiketera või tera on vigane
- mootori kinnitus on lahti
– poldid on lahti tulnud

Abinõu:

– kontrollige lõiketerasid, terasid, teravõlli, polte, mutreid, seibe ja lõikeinstrumenti laagrit, tehke vajalikud remonditööd ✝
- keerake mootori kinnituspoldid kinni ✗
- kontrollige, kas poldid on korralikult kinni ✗

19. Teenindusplaan

19.1 Üleandmise kinnitus

Mudel: ____

Seerianumber:

Kuupäev: ____ ____ ____ ____ ____

Kuupäev: ____ ____ ____ ____ ____

19.2 Teeninduse kinnitus

Andke hooldustööde korral see kasutusjuhend STIHLi müügiesindusele.

Seal lisatakse vastavatesse ettenähtud kohtadesse kinnitus teenindustööde teostamise kohta.

Teeninduse teostamise kuupäev

Järgmise teeninduse kuupäev

Кымбатты сатып алушылар,
