KASUTUSJUHEND GHE 105 STIHL

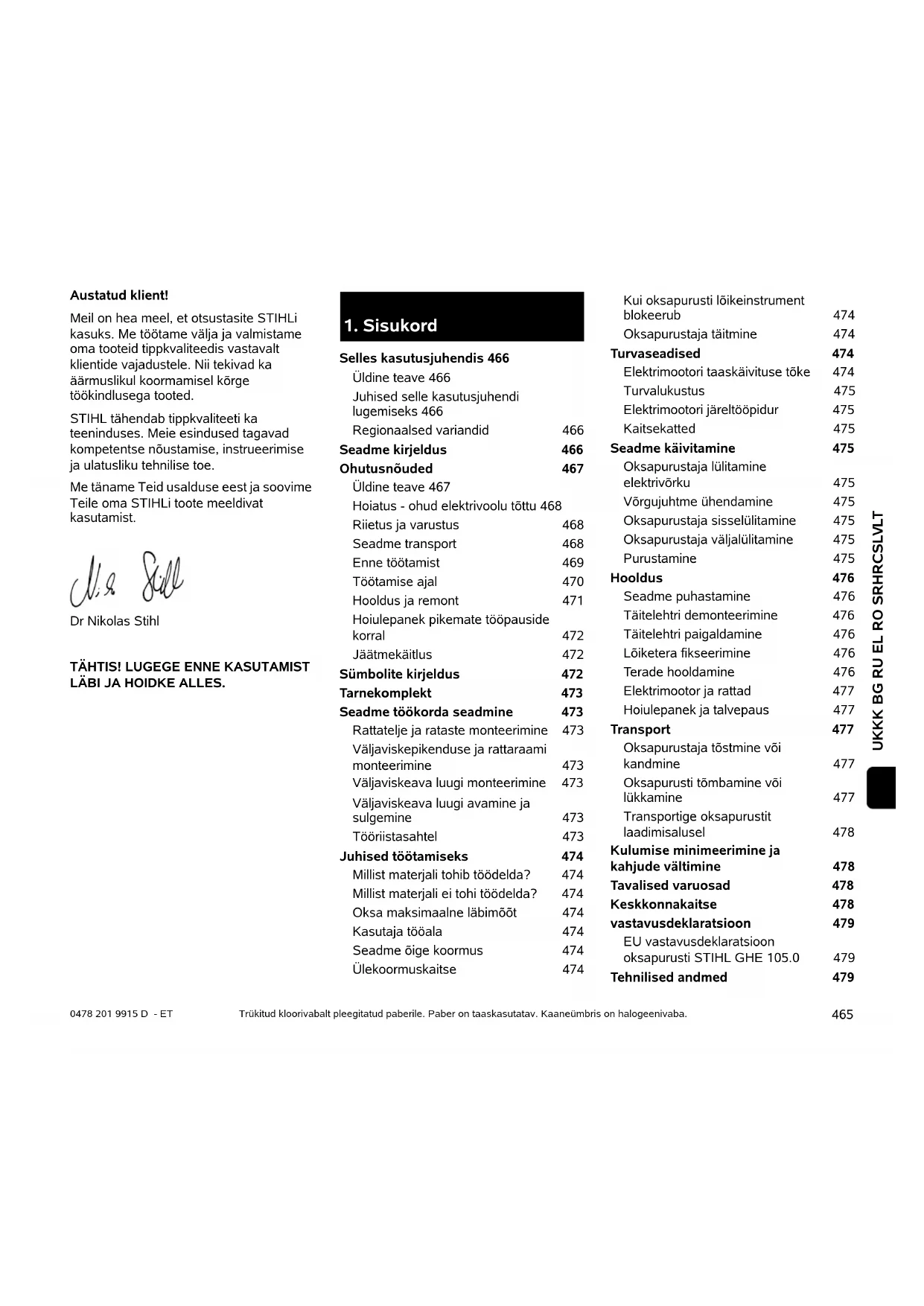

Austatud klient! Meil on hea meel, et otsustasite STIHLi kasuks. Me töötame välja ja valmistame oma tooteid tippkvaliteedis vastavalt klientide vajadustele. Nii tekivad ka äärmuslikul koormamisel kõrge töökindlusega tooted. STIHL tähendab tippkvaliteeti ka teeninduses. Meie esindused tagavad kompetentse nõustamise, instrueerimise ja ulatusliku tehnilise toe. Me täname Teid usalduse eest ja soovime Teile oma STIHLi toote meeldivat kasutamist. Dr Nikolas Stihl

Selles kasutusjuhendis 466 Üldine teave 466 Juhised selle kasutusjuhendi lugemiseks 466 Regionaalsed variandid 466 Seadme kirjeldus 466 Ohutusnõuded 467 Üldine teave 467 Hoiatus - ohud elektrivoolu tõttu 468 Riietus ja varustus 468 Seadme transport 468 Enne töötamist 469 Töötamise ajal 470 Hooldus ja remont 471 Hoiulepanek pikemate tööpauside korral 472 Jäätmekäitlus 472 Sümbolite kirjeldus 472 Tarnekomplekt 473 Seadme töökorda seadmine 473 Rattatelje ja rataste monteerimine 473 Väljaviskepikenduse ja rattaraami monteerimine 473 Väljaviskeava luugi monteerimine 473 Väljaviskeava luugi avamine ja sulgemine 473 Tööriistasahtel 473 Juhised töötamiseks 474 Millist materjali tohib töödelda? 474 Millist materjali ei tohi töödelda? 474 Oksa maksimaalne läbimõõt 474 Kasutaja tööala 474 Seadme õige koormus 474 Ülekoormuskaitse 474 Kui oksapurusti lõikeinstrument blokeerub 474 Oksapurustaja täitmine 474 Turvaseadised 474 Elektrimootori taaskäivituse tõke 474 Turvalukustus 475 Elektrimootori järeltööpidur 475 Kaitsekatted 475 Seadme käivitamine 475 Oksapurustaja lülitamine elektrivõrku 475 Võrgujuhtme ühendamine 475 Oksapurustaja sisselülitamine 475 Oksapurustaja väljalülitamine 475 Purustamine 475 Hooldus 476 Seadme puhastamine 476 Täitelehtri demonteerimine 476 Täitelehtri paigaldamine 476 Lõiketera fikseerimine 476 Terade hooldamine 476 Elektrimootor ja rattad 477 Hoiulepanek ja talvepaus 477 Transport 477 Oksapurustaja tõstmine või kandmine 477 Oksapurusti tõmbamine või lükkamine 477 Transportige oksapurustit laadimisalusel 478 Kulumise minimeerimine ja kahjude vältimine 478 Tavalised varuosad 478 Keskkonnakaitse 478 vastavusdeklaratsioon 479 EU vastavusdeklaratsioon oksapurusti STIHL GHE 105.0 479 Tehnilised andmed 4790478 201 9915 D - ET

Käesolev kasutusjuhend on EÜ direktiivi mõistes tootja originaalkasutusjuhendi 2006/42/EC tõlge. Ettevõte STIHL arendab pidevalt oma tootevalikut, seepärast jätame endale õiguse muuta tarnekomplektide kuju, tehnikat ja varustust. Sellest tulenevalt ei ole selle brošüüri andmete ja jooniste alusel õigust esitada nõudeid. Selles kasutusjuhendis on võib-olla kirjeldatud ka mudeleid, mis igas riigis saadaval ei ole. See kasutusjuhend on autoriõigusega kaitstud. Kõik õigused kaitstud, eelkõige õigus paljundamisele, tõlkimisele ja elektrooniliste süsteemidega töötlemisele.

2.2 Juhised selle kasutusjuhendi

lugemiseks Pildid ja tekstid kirjeldavad kindlaid käsitsemissamme. Selles kasutusjuhendis selgitatakse kõiki seadmel paiknevaid piltsümboleid. Vaatesuund Vaatesuund vasaku ja parema kasutamisel kasutusjuhendis: kasutaja seisab seadme taga (tööasend). Viide peatükile Lisaselgitusteks viitavad nooled vastavale peatükile ja alapeatükile. Siin on näide, kuidas viidatakse peatükile ( 3.) Tekstilõikude märgistamine Kirjeldatud juhised võivad olla märgistatud nii, nagu on kujutatud alljärgnevates näidetes. Käsitsusvõtted, mis nõuavad kasutaja sekkumist: ● keerake polt (1) kruvikeeraja abil välja, vajutage hooba (2) ... Üldised loendid: – toote kasutamine spordiüritustel või võistlustel Eriti tähtsad tekstid Eriti tähtsad tekstilõigud on kasutusjuhendis eraldi esile tõstmiseks tähistatud allpool kirjeldatud sümbolitega. Tekstid koos pildiviidetega Seadme kasutamist selgitavad pildid leiate kasutusjuhendi algusest. Kaamerasümbol on pildilehekülgedel olevate piltide sidumiseks vastava tekstiosaga kasutusjuhendis.

2.3 Regionaalsed variandid

STIHL tarnib seadmeid olenevalt tarneriigist erinevate pistikute ja lülititega. Piltidel on seadmed kujutatud europistikutega, teistsuguste pistikutega seadmete elektrivõrku ühendamine toimub sarnasel viisil. REACH 480 Tõrkeotsing 480 Teenindusplaan 480 Üleandmise kinnitus 480 Teeninduse kinnitus 480

2. Selles kasutusjuhendis

Oht! Õnnetuste ja raskete kehavigastuste oht. Nõutakse või keelatakse teatud kindlat käitumisviisi. Hoiatus! Inimeste vigastamise oht! Teatud käitumine väldib võimalikke või tõenäolisi vigastusi. Ettevaatust! Kergeid vigastusi või materiaalset kahju saab teatud käitumisviisiga vältida. Märkus Info seadme paremaks kasutamiseks ja võimalike käsitsusvigade vältimiseks.

1 Lehter 2 Kinnituspoldid 3 Väljaviskeava luuk 4 rattajalg 5 Põhiseade 6 Käepide 7 Sisse- / väljalülitamise lüliti koos elektrivarustusega 8 Andmesilt masina numbriga 9 tööriistasahtel

Seadmega töötamisel tuleb kindlasti järgida õnnetuse ennetamise eeskirju. Enne esmast kasutuselevõttu tuleb kogu kasutusjuhend tähelepanelikult läbi lugeda. Hoidke kasutusjuhend hilisemaks kasutamiseks hoolikalt alles. Need ettevaatusabinõud on teie turvalisuseks hädavajalikud, kuid see loend ei ole lõplik. Kasutage seadet arukalt ja vastutustundlikult ning mõelge sellele, et seadme kasutaja on vastutav teiste inimestega juhtuvate õnnetuste ja neile tekitatud varalise kahju eest. Tutvuge seadme käsitsemise komponentide ja kasutamisega. Seadet tohivad kasutada ainult isikud, kes on kasutusjuhendi läbi lugenud ja oskavad seadet kasutada. Enne esmast kasutuselevõttu peab kasutaja püüdma hankida asjatundlikku ja praktilist juhendust. Müüja või mõni teine asjatundja peab kasutajale selgitama, kuidas seadet ohutult kasutada. Juhendamise ajal tuleb kasutajale selgitada, et seadmega töötamisel on vaja olla äärmiselt hoolikas ja keskendunud. Ka selle seadme nõuetekohasel kasutamisel säilivad alati teatud jääkriskid. Seadet koos kõigi lisaseadmetega tohib anda või laenata ainult neile isikutele, kes on saanud kasutamiseks vajalikud juhised või tunnevad juba seda mudelit ja selle kasutamist. Kasutusjuhend kuulub seadme juurde ja see tuleb alati koos seadmega edasi anda. Veenduge, et kasutaja on füüsiliselt, sensoorselt ja vaimselt võimeline seadet käitama ja sellega töötama. Kui kasutaja on füüsiliselt, sensoorselt või vaimselt piiratud, võib kasutaja sellega töötada ainult järelevalve all või vastutava isiku juhendamisel. Veenduge, et kasutaja oleks täisealine või saanud järelevalve all väljaõppe mingil kutsealal siseriiklike eeskirjade kohaselt. Kasutage seadet vaid siis, kui olete välja puhanud ning heas füüsilises ja vaimses seisundis. Kui teie tervis pole korras, peaksite oma arstilt küsima, kas tohite seadmega töötada. Pärast alkoholi, narkootikumide või reaktsioonikiirust vähendavate ravimite tarvitamist ei tohi seadmega töötada. Seade on mõeldud kasutamiseks koduses majapidamises. Tähelepanu! Õnnetuse oht! Oksapurustit on keelatud kasutada (mittetäielik loetelu): – teiste materjalide (n t klaasi, metalli) purustamiseks; – töödeks, mida selles kasutusjuhendis pole kirjeldatud; – toiduainete tootmiseks (nt jää peenestamiseks, kääritussegude tegemiseks). Turvalisuse kaalutlustel on keelatud igasugune seadme muutmine (erand on STIHLi lubatud tarvikute ja lisaseadmete nõuetekohane paigaldamine) – see muudab garantii kehtetuks. Teavet lubatud lisatarvikute kohta saate oma STIHLi müügiesindusest. Eriti on keelatud igasugune seadme muutmine, mis muudab sisepõlemismootori või elektrimootori võimsust või pöörlemiskiirust. Seadmega ei tohi transportida esemeid, loomi ega inimesi, eriti lapsi. Seadme kasutamisel haljasaladel, parkides, spordiväljakutel, tänavate ääres ning põllu- ja metsamajanduslikes ettevõtetes tuleb olla eriti ettevaatlik. Laske seade lahti ainult siis, kui see seisab tasasel pinnal ega saa veerema hakata.

Vigastuse oht! Kasutajad, kes pole juhiseid saanud, ei mõista ega suuda hinnata oksapurustist ja akust lähtuvaid ohte. Kasutajat või kõrvalisi isikuid võidakse raskelt või surmavalt vigastada. Eluohtlik lämbumise tõttu! Lapsed võivad pakendiga mängides lämbuda. Ärge lubage lapsi pakendi lähedusse. STIHLi oksapurustid on välja töötatud oksamaterjali ja taimejäänuste peenestamiseks. Seadme kasutamine muul otstarbel on keelatud ja võib olla ohtlik või seadet kahjustada.0478 201 9915 D - ET

4.2 Hoiatus - ohud elektrivoolu tõttu

Võtke seade kasutusse ainult siis, kui võrgujuhe on lahti keritud. Kaablitrumlit kasutades peab see enne kasutamist olema alati täielikult maha keritud. Ärge kunagi kasutage kahjustunud pikendusjuhet. Asendage defektne juhe uuega ja ärge püüdke ise pikendusjuhet parandada. Kui võrgujuhe või pikendusjuhe saab töö käigus kahjustada, ühendage võrgujuhe või pikendusjuhe kohe vooluvõrgust lahti. Ärge kunagi puutuge kahjustatud võrgujuhet või kahjustatud pikendusjuhet. Seadet ei tohi kasutada, kui juhtmed on vigastatud või kulunud. Eriti oluline on kontrollida, et võrgujuhtmel poleks vigastusi ega vananemise märke. Elektrijuhtmete hooldus- ja parandustöid tohivad teha ainult erialase väljaõppega spetsialistid. Lõikedetaile (terasid) puutuge alles siis, kui seade on vooluvõrgust lahti ühendatud. Jälgige, et kasutatavad võrguühendusjuhtmed oleks piisavalt kaitstud. Ärge töötage seadmega vihmasaju ajal ega märjas ümbruses. Välitingimustes kasutage eranditult niiskuskindlaid pikendusjuhtmeid, mis on seadmega kasutamiseks sobilikud ( 10.1). Eemaldage ühendusjuhe pistikust ja pistikupesast kinni hoides, mitte ühendusjuhtmest tõmmates. Ärge jätke seadet kaitsmatult vihma kätte. Kui seade ühendatakse elektrigeneraatoriga, siis tuleb arvestada, et voolutugevuse kõikumine võib tekitada kahju. Ühendage seade ainult sellisesse vooluvõrku, mis on kaitstud maksimaalselt 30 mA suuruse voolukõikumise kaitseseadisega. Lähemat teavet annab elektrik.

4.3 Riietus ja varustus

Töötamise ajal tuleb alati kanda kinniseid, sügava mustriga jalatseid. Ärge kunagi töötage paljajalu ega näiteks sandaalides. Kandke töö ajal ja eriti ka hooldustöödel ning seadme transportimisel alati nahast kaitsekindaid, millel on suletud mansett. Töö ajal kandke alati tihedalt liibuvaid kaitseprille. Sobivad kaitseprillid on läbinud standardile EN 166 või riiklikele eeskirjadele vastava kontrolli mehaanilise tugevuse osas ja on poodides vastavalt tähistatud. Töötamise ajal kandke alati kuulmiskaitset. Sobiv kuulmiskaitse on läbinud standardile EN 352 või riiklikele eeskirjadele vastava kontrolli ja on poodides vastavalt tähistatud. Kandke mõlemaid kogu töötamise vältel. Kandke seadmega töötamisel praktilist ja liibuvat riietust, nt kombinesooni, mitte töömantlit. Seadmega töötamisel ei tohi kanda salli, lipsu, ehteid, rippuvaid nööre või paelu ega muid lohvakaid riideid. Töötamise ajal ja kõigil seadet puudutavatel töödel peavad pikad juuksed olema kinni pandud ja ohutuse mõttes ka kaetud (rätiku või mütsiga).

4.4 Seadme transport

Töötage alati kaitsekinnastega ( 4.3), et vältida vigastusi teravate ja kuumade masinaosadega. Tähelepanu! Elektrilöögi oht! Eriti tähtsad on elektriohutuse seisukohalt võrgujuhe, võrgupistik, sisse- /väljalülitamise lüliti ja ühendusjuhe. Kahjustatud juhtmeid, ühendusi ega pistikuid ning nõuetele mittevastavaid ühendusjuhtmeid ei tohi kasutada, et mitte seada end elektrilöögi ohtu. Seetõttu kontrollige regulaarselt ühendusjuhet, et sel ei oleks kahjustuse või vananemise (rabeduse) märke. Elektrilöögi oht! Ärge ühendage kahjustunud juhet vooluvõrku. Kahjustunud juhet võib katsuda alles pärast selle vooluvõrgust eemaldamist.469 UKKK ET 0478 201 9915 D - ET

BG RU EL RO SRHRCSLVLT

Ärge transportige töötava elektrimootoriga seadet. Enne transportimist lülitage elektrimootor välja, oodake, kuni tera jääb seisma, ja eemaldage pistik vooluvõrgust. Transportige seadet ainult jahtunud elektrimootoriga. Transportige seadet ainult koos nõuetekohaselt paigaldatud täitelehtriga. Arvestage seadme raskusega, eriti seadme ümberkukkumisel. Kasutage seadme pealelaadimisel sobivaid abivahendeid (rampe, tõsteseadmeid). Kinnitage seade laadimispinnale piisava hulga kinnitusvahenditega (rihmad, köied jne) selles kasutusjuhendis näidatud kinnituskohtadest. ( 12.3) Tõmmake või lükake seadet ainult kõndimise kiirusel. Ärge vedage slepis! Seadme transportimisel järgige kohalikke eeskirju, eelkõige neid, mis puudutavad laadimisalustele paigutatud seadmete ja esemete transportimist.

Tuleb tagada, et seadmega töötavad vaid isikud, kes kasutusjuhendit tunnevad. Enne seadme esmakordset kasutamist tuleb eemaldada pakendimaterjal ja transpordilukud. Järgige sisepõlemis- või elektrimootoriga töötavate aiatööriistade kasutamisel kommunaaleeskirjades lubatud tööaegu. Enne seadme kasutamist tuleb kõik kulunud ja defektsed osad välja vahetada. Asendage seadmel olevad loetamatuks muutunud või kahjustatud ohu- ja hoiatussildid uutega. Teile lähimas STIHLi müügiesinduses on saadaval varukleepsud ja kõik muud varuosad. Enne kasutuselevõtmist tuleb kontrollida ja tagada järgmist: – Seade on töökindlas seisukorras. See tähendab, et kõik katted ja kaitseseadised asuvad oma kohal ja on laitmatus seisukorras. – Elektritoide toimub nõuetekohaselt paigaldatud pistikupesast. – Ühendus- ja pikendusjuhtme, pistiku ja liitmiku isolatsioon on laitmatus seisukorras. – Kogu seade (elektrimootori korpus, kaitseseadised, kinnitused, terad, teravõllid, lõiketerad jne) pole kulunud ega kahjustatud. – Seadmes ei ole purustatud materjali ja täitelehter on tühi. – Kõik kruvid, mutrid ja kinnituselemendid on olemas ning korralikult kinni. Pingutage lahtised kruvid ja mutrid enne kasutuselevõttu üle (jälgige pöördemomenti). Kasutage seadet ainult vabas õhus ja mitte seina ääres ega jäikade esemete ligiduses, et vähendada vigastusohtu ja kahju lähedalasuvatele esemetele (puuduvad kõrvalepõikevõimalused kasutajale, akende purunemine, kriimud auto peal jne). Seade peab olema paigutatud seisukindlalt tasasele ja kindlale aluspinnale. Ärge kasutage seadet tänavasillutisel või kruusaga kaetud pinnal, kuna seadmest välja paiskuv või üles keerlev materjal võib põhjustada vigastusi. Enne igakordset kasutuselevõttu tuleb kindlaks teha, kas seade on ettenähtud viisil suletud. ( 11.3) Tutvuge sisse-/väljalülitamise lülitiga, et saaksite hädaolukorras kiiresti ja õigesti reageerida. Täitelehtri pritsmekaitse peab täiteava katma ja olema terve, kahjustatud pritsmekaitse vahetage välja. Vigastusoht! Kasutage seadet ainult nõuetekohaselt monteerituna. Kui seadmel puuduvad mingid osad (nt rattad), siis ei peeta nõuetekohastest ohutusvahemaadest enam kinni, lisaks sellele võib sellega väheneda masina seisukindlus. Enne kasutuselevõttu veenduge vaatluse teel, et seade on nõuetekohases töökorras. Nõuetekohases töökorras on seade siis, kui see on täielikult monteeritud, mis tähendab järgmist: – lehtri ülemine osa on paigaldatud lehtri alumisele osale, – lehtri ülemisele osale on monteeritud nõuetekohane pritsmekaitse ja lehtri sisemine osa koos STIHLi ristikheinakujulise avaga, Vigastuse oht! Kasutaja võib end vigastada avatud teradel. Vigastusoht! Kulunud või kahjustatud osad (nt nürid terad) võivad mõjutada seadme ohutust ja põhjustada kasutajale vigastusi.0478 201 9915 D - ET

– täitelehter on monteeritud seadme külge ja mõlemad kinnituspoldid on käsitsi kinni keeratud, – rattajalg on komplekteeritult külge monteeritud, – mõlemad rattad on monteeritud, – kõik kaitseseadised (väljaviskešaht, pritsmekaitse jne) peavad olemas ja töökorras olema, – lõikeinstrument (lõiketera) on monteeritud, – kõik terad on nõuetekohaselt monteeritud. Seadmele paigaldatud lülitus- ja kaitseseadiseid ei tohi eemaldada ega mittetoimivaks muuta. Kontrollige vaatluse teel, et lõiketera poleks kahjustatud või väändunud, ning vajadusel vahetage see välja.

Ärge töötage seadmega, kui ohupiirkonnas on loomi või inimesi (eriti lapsi). Ärge töötage seadmega vihma ja äikese ajal ning eriti siis, kui valitseb pikselöögioht. Märjal pinnal suureneb õnnetuste oht (oksapurusti halvem seisukindlus). Tuleb töötada eriti ettevaatlikult, et vältida libisemahakkamist. Võimalusel vältige seadme kasutamist märjal pinnal. Töötage vaid päevavalges või hea tehisvalgustusega. Tööala peab kogu töötamise aja vältel olema puhas ja korras. Eemaldage kõik komistusohu allikad, nt kivid, oksad, juhtmed jne. Aluspind, millel seadmega töötaja seisab, ei tohi olla kõrgem seadme aluspinnast. Käivitamine Enne käivitamist asetage seade tasasele pinnale püstisesse asendisse. Seadet ei tohi mingil juhul kasutada pikaliasendis. Lülitage seade ettevaatlikult sisse, järgides juhiseid peatükis „Seadme kasutuselevõtt”. ( 10.3) Sisepõlemismootori käivitamisel või elektrimootori sisselülitamisel ärge seiske väljaviskeava ees. Oksapurustis ei tohi käivitamise või sisselülitamise ajal olla purustatavat materjali. Purustatav materjal võib välja paiskuda ja vigastusi tekitada. Käivitamisel ei tohi seadet kallutada. Vältige seadme sagedast sisselülitamist lühikese aja jooksul, eriti sisse-/väljalülitamise lülitiga „mängimist”. Elektrimootori ülekuumenemise oht! Selle seadme hoo ülesvõtmisel tekkinud pingekõikumised võivad ebasoodsate võrgutingimuste korral häirida teisi samasse vooluringi ühendatud seadmeid. Sellisel juhul tuleb kasutada sobivaid abinõusid (nt lülitada seade teise vooluringi kui muud seadmed, kasutada seadet madalama näivtakistusega vooluringis). Töötamine Seadme töötamise ajal ärge hoidke nägu või muid kehaosi täitelehtri kohal ega väljaviskeava ees. Hoidke pea ja keha alati täiteavast võimalikult kaugel. Ärge kunagi toppige käsi, muid kehaosi ega riideid täitelehtrisse või väljaviskešahti. Silmade, näo, sõrmede, käte jne vigastusoht. Hoolitsege alati oma tasakaalu ja kindla jalgealuse eest. Ärge upitage end ettepoole. Pritsmekaitset ei tohi töötamise ajal liigutada (nt eemaldada, üles tõsta, kinnitada, vigastada). Kasutaja peab seadme täitmiseks seisma seadme operaatorile ettenähtud tööalas. Viibige kogu töö vältel alati tööalas ja mitte mingil juhul väljaviskealas. ( 8.4) Ärge kunagi seadet sisepõlemis- või elektrimootori töötamise ajal kallutage. Kui seade kukub töötamise ajal ümber, lülitage elektrimootor kohe välja ja eemaldage pistik vooluvõrgust. Jälgige, et peenestatud materjal ei koguneks väljaviskešahti, kuna see võib põhjustada halvemat peenestust või tagasilööke. Oksapurusti täitmisel peab eriti jälgima, et purustuskambrisse ei sattuks võõrkehi, nagu metallosad, kivid, plastmaterjal, klaas jne, kuna need võivad põhjustada kahjustusi ning tagasilööke täitelehtri kaudu. Vigastusoht! Ärge pange käsi ega jalgu kunagi pöörlevate detailide peale, alla või juurde. Vigastuse oht! Purustatav materjal võib töötamise ajal tagasi üles paiskuda. Kasutaja võib saada tõsiseid vigastusi näole, silmadele ja kätele. Seetõttu kandke kaitseprille ja kaitsekindaid ( 4.3) ning hoidke enda pea täiteavast eemal.471 UKKK ET 0478 201 9915 D - ET

BG RU EL RO SRHRCSLVLT

Arvestage sellega, et lõikeinstrument töötab pärast väljalülitamist täieliku seismajäämiseni veel mõned sekundid. Lülitage elektrimootor välja, eemaldage pistik vooluvõrgust ja oodake, kuni kõik pöörlevad tööriistad on seisma jäänud järgmistel juhtudel: – enne seadme juurest lahkumist või selle järelevalveta jätmist; – enne kui seadet nihutate, tõstate, kannate, kallutate, lükkate või tõmbate; – enne, kui kinnituspoldid lõdvendate ja seadme avate; – enne seadme transportimist; – enne kinnikiilumise või ummistuste kõrvaldamist lõikeüksusest, täitelehtrist või väljaviskekanalist; – enne töid lõiketeral; – enne seadme kontrollimist, puhastamist või selle juures muude tööde tegemist. Kui lõikeinstrumendi vahele satuvad võõrkehad, kui seadmest kostab ebaharilikku müra või see vibreerib ebatavaliselt, lülitage elektrimootor kohe välja ja oodake, kuni seade seiskub. Eemaldage pistik vooluvõrgust, eemaldage täitelehter ja tegutsege järgmiselt: – kontrollige, ega seade, eriti selle lõikeinstrument (tera, lõiketeras, terapesa, tera polt, kinnitusrõngas) pole kahjustada saanud või kulunud, ning laske enne seadme uuesti käivitamist ja sellega töötamist teha spetsialistil vajalikud remondi- ja hooldustööd. – Kontrollige, et kõik lõikeinstrumendi osad on kindlalt paigas, vajadusel pingutage kinnituskruvid üle (jälgige pingutusmomente). – Laske kahjustatud ja kulunud osad spetsialistil välja vahetada või parandada, need peavad olema samaväärse kvaliteediga.

4.7 Hooldus ja remont

Enne hooldustööde alustamist (puhastamine, remont jne) ning enne võrgujuhtme kontrollimist, et see poleks keerdus ega vigastatud, asetage seade kindlale, tasasele pinnale, lülitage elektrimootor välja ning eemaldage pistik vooluvõrgust. Laske seadmel enne kõiki hooldustöid u 5 minutit jahtuda. Pidage enne lõikeinstrumendi hooldust meeles, et lõikeinstrument võib lukustusseadisest hoolimata edasi pöörelda ka siis, kui elektertoide on välja lülitatud. Võrgujuhet võib parandada või välja vahetada eranditult ainult volitatud elektrik. Puhastamine Pärast kasutamist puhastage kogu seadet hoolikalt. ( 11.1) Ärge kasutage kunagi survepesurit ega peske seadet voolava vee all (nt aiavoolikuga). Ärge kasutage agressiivseid puhastusvahendeid. Sellised puhastusvahendid võivad kahjustada plast- ja metallosi ning vähendada STIHLi seadme töökindlust. Hooldustööd Teostada tohib vaid selles kasutusjuhendis kirjeldatud hooldustöid, kõik muud tööd laske teha müügiesinduses. Kui teil puuduvad vajalikud teadmised ja abivahendid, pöörduge alati müügiesindusse. STIHL soovitab lasta hooldustöid ja remonti teha ainult STIHLi müügiesinduses. STIHLi müügiesinduste töötajaid koolitatakse regulaarselt ja nende käsutuses on tehniline teave. Kasutage ainult tööriistu, tarvikuid ja lisaseadmeid, mille on STIHL selle seadme jaoks lubanud, või tehniliselt samaväärseid osi, muidu võib tekkida inimeste vigastamise või seadme kahjustamise oht. Küsimuste korral pöörduge müügiesindusse. STIHLi originaaltööriistad, -tarvikud ja - varuosad on oma omadustelt optimaalselt seadme ning kasutaja nõudmistega kooskõlastatud. STIHLi originaalvaruosi võib ära tunda STIHLi varuosanumbri Vigastusoht! Kasutaja võib saada tõsiseid vigastusi tagasilööva purustatud materjali ja võõrkehade tõttu. Hoidke võõrkehad seadmest eemal ja eemaldage ummistused koheselt. Vigastuse oht! Oksapurusti täitmisel oksamaterjaliga võib esineda materjali tagasipaiskumist. Kasutaja võib saada tõsiseid vigastusi tagasilööva purustatud materjali tõttu. Kandke kaitsekindaid ja kaitseprille ( 4.3)!0478 201 9915 D - ET

järgi, kirjast STIHL ning vajaduse korral ka STIHLi varuosamärgistusest. Väikestel detailidel võib olla ka ainult märgistus. Hoidke hoiatuste ja juhistega kleepsud alati puhtad ning loetavad. Kahjustatud või kaduma läinud kleepsud tuleb asendada uute originaalsiltidega STIHLi müügiesindusest. Kui mõni detail asendatakse uuega, jälgige, et uus osa saaks samasuguse kleepsu. Lõiketerade juures tehke töid ainult paksude kaitsekinnastega ( 4.3) ja äärmiselt ettevaatlikult. Et seade oleks turvaliselt töökorras, hoolitsege selle eest, et kõik mutrid, poldid ja kruvid, eriti kõik lõiketerade kruvid oleksid korralikult kinni. Kontrollige kogu seadet regulaarselt, eriti aga seadme seismapanemisel enne pikemat tööpausi (talv), et ei esineks kulumist ja kahjustusi. Vahetage kulunud või kahjustatud osad ohutustehnilistel põhjustel kohe välja, et seade oleks alati ohutu ja töökorras. Kui hooldustööde ajaks eemaldati detaile või kaitseseadiseid, siis tuleb need kohe nõuetekohaselt tagasi panna.

4.8 Hoiulepanek pikemate tööpauside

korral Laske seadmel u 5 minutit jahtuda, enne kui te selle kinnisesse ruumi paigutate. Tagage, et seade oleks kaitstud volitamata kasutuse eest (nt lapsed). Seade tuleb enne hoiulepanekut (nt talvepausi) põhjalikult puhastada. Hoidke seadet töökorras. Hoiustage seadet tasasel pinnal, nii et see ei saaks veerema hakata.

Jäätmed võivad inimesi, loomi ja keskkonda kahjustada ning seetõttu tuleb need korrektselt suunata jäätmekäitlusse. Pöörduge oma jäätmekäitluskeskuse poole või oma müügiesindusse, et teada saada, kuidas jäätmeid nõuetekohaselt käidelda. STIHL soovitab ettevõtte STIHL müügiesindust. Tagage, et oma aja ära töötanud seade antakse nõuetekohaselt vastavasse jäätmekäitlusse. Tehke seade enne jäätmekäitlusse andmist kasutuskõlbmatuks. Õnnetuste vältimiseks eemaldage kindlasti võrgujuhe või elektrimootori ühendusjuhe. Vigastuse oht katmata terade tõttu! Hoiustage oksapurustajat ainult nõuetekohaselt külgemonteeritud täitelehtri või terakattega.

5. Sümbolite kirjeldus

Tähelepanu! Enne kasutuselevõttu lugege kasutusjuhendit. Vigastusoht! Hoidke kolmandad isikud ohutsoonist eemal. Vigastusoht! Pöörlevad tööriistad! Ärge pange käsi ega jalgu töötava seadme avadesse! Vigastusoht! Enne tööde alustamist lõikeinstrumendi juures, enne hooldus- ja puhastustöid, enne kontrollimist, ega ühendusjuhe keerdus või katki pole, ning enne seadme juurest lahkumist lülitage elektrimootor välja ja eemaldage võrgujuhe seadme küljest. Kandke kuulmiskaitset! Kandke kaitseprille! Kandke kaitsekindaid! Vigastusoht! Ärge ronige seadme peale. Vigastusoht! Ärge kunagi toppige käsi, muid kehaosi ega riideid täitelehtrisse või väljaviskešahti.473 UKKK ET 0478 201 9915 D - ET

monteerimine ● Monteerige rattatelg (F) poltidega (J) ja mutritega (K) kombivõtme abil (Q) rattajala (B) külge (4–6 Nm). ● Lükake seibid (L) ja rattad (G) monteeritud rattateljele. ● Fikseerige rattad kiirkinnitusdetailidega (M) rattateljele. Lükake kiirkinnitusdetailid vaid nii kaugele ratta teljele, et rattad saavad pärast paigaldust veel vabalt pöörata. ● Vajutage ratta ilukilbid (H) peale.

7.2 Väljaviskepikenduse ja

rattaraami monteerimine ● Asetage põhiseade (A) lehtriga allapoole tasasele puhtale pinnale. ● Riputage väljaviskepikendus (C) haagiga (1) tagantpoolt põhiseadme avadesse (A) ja kallutage seda nii palju, et põhiseadme esiosa kinnituks täpselt väljaviskepikenduse avasse. ● Keerake poldid (P) joonisel näidatud kohtadest konksude (1) sisse (1– 2Nm). ● Lükake rattaraam koos mõlema rattajalaga (2) kuni põhiseadme juhikute piireteni (A). ● Vajutage rattajalg (3) väljaviskepikendusel asuvasse õõnsusse. ● Kinnitage rattaraam poltidega (N) (1– 2Nm).

7.3 Väljaviskeava luugi

monteerimine ● Asetage liist (E) väljaviskepikendusse. Keerake poldid (O) sisse (1–2 Nm). ● Seadke üles oksapurustaja. ● Asetage väljaviskeava luuk (D) väljaviskepikenduse peale. Paigaldamisel jälgige, et klappide vasakul ja paremal siseküljel asuvad ribid (1) asuksid täpselt väljaviskepikenduse (2) juhtsoones. ● Suruge poldid (I) vasakult ja paremalt sisse.

7.4 Väljaviskeava luugi avamine

ja sulgemine Väljaviskeava luugi avamine. ● Purustamiseks avage väljaviskeava luuk (D) suunaga üles ja laske kinnituslapatsil (1) kinnituda väljaviskepikenduse sisse. Väljaviskeava luugi sulgemine. ● Seadme transportimiseks või ruumi säästvaks hoiundamiseks kergitage kinnituslapatsit (1) kergelt ja lükake väljaviskeava luuk (D) eest ära alla.

● Lehtri tagumisse ossa (1) saab paigutada kombivõtme (Q), selleks on seal tööriistasahtel (2).

Nr Nimetus Tk A Põhiseade koos täitelehtriga

K Mutter M5 2 L Seib A13 2 M Kiirkinniti 2 N Lõikekruvi P5 x 40

seadmine Vigastusoht! Järgige peatükis „Ohutusnõuded” toodud ohutusjuhiseid. ( 4.)

Kiirkinnitusvahendid saab (M) demonteerida ainult neid purustades.

8.1 Millist materjali tohib töödelda?

Orgaanilised taimejäätmed, nagu puu- ja köögiviljajäätmed, lillelõikmed, lehed, aga ka puu- ja hekilõikmed ning kõva ja haraline oksamaterjal.

8.2 Millist materjali ei tohi töödelda?

Kivid, klaas, metallist (traat, naelad jne) või plastist esemed ei tohi oksapurustisse sattuda. Põhireegel: materjali, mis ei kuulu komposteerimisele, ei tohi ka oksapurustiga töödelda.

8.3 Oksa maksimaalne läbimõõt

Andmed puudutavad värskelt lõigatud oksamaterjali: Oksa maksimaalne läbimõõt: 35 mm

● Kasutaja peab kogu töö vältel (elektrimootori või sisepõlemismootori töötamise ajal) viibima ohutuse tagamiseks alati tööalas (hall ala X). Seda selleks, et tagasipaiskuv materjal ei saaks tekitada vigastusi.

8.5 Seadme õige koormus

Oksapurusti elektri- või sisepõlemismootorit võib koormata vaid nii palju, et mootori pöörlemiskiirus seejuures oluliselt ei langeks. Täitke oksapurustit alati ühtlaselt ja järjepidevalt. Kui oksapurustiga töötamisel mootori pöörlemiskiirus langeb, lõpetage täitmine, et elektri- või sisepõlemismootori koormus väheneks.

8.6 Ülekoormuskaitse

Kui töö käigus tekib elektrimootori ülekoormus, lülitab sisseehitatud ülekoormuskaitse elektrimootori iseseisvalt välja. Pärast mahajahtumist, (u 10 minuti pärast) võib oksapurusti taas käivitada. Sagedasel ülekoormuskaitse sisselülitumisel võivad olla järgmised põhjused: – ebasobiv ühendusjuhe; ( 10.1) – võrgu ülekoormus; – seade on liiga suure materjalikoguse või nüri tera tõttu ülekoormatud.

8.7 Kui oksapurusti lõikeinstrument

blokeerub Kui oksapurustaja lõikeinstrument purustamisel blokeerub, lülitage elektrimootor kohe välja ja eemaldage pistik vooluvõrgust. Seejärel võtke täitelehter ära ja kõrvaldage rikke põhjus.

8.8 Oksapurustaja täitmine

Pehme materjal: ● Visake orgaanilised taimejäätmed nagu puu- ja juurviljajäägid, lillelõikmed, lehed, peened oksad jne suurde kandilisse täiteavasse (1). Kõva materjal: ● Juhtige oksamaterjal ja hekilõikmed aeglaselt läbi STIHLi patenteeritud ristikheinakujulise ava (2) mööda paremat lehtriseina terasüsteemini. Kõva materjali tõmbab seade sealjuures iseseisvalt sisse.

9.1 Elektrimootori taaskäivituse tõke

Seadet tohib sisse lülitada ainult lülitist ja mitte ühendusjuhtme pistikupessa torkamisega.

8. Juhised töötamiseks

Puu- ja hekilõikmeid tuleks töödelda värskena, kuna värsket materjali töötleb oksapurusti suurema võimsusega kui kuivanud või märga materjali.

Jämedad ja väga haralised oksad lõigake eelnevalt oksakääridega väiksemaks.

Elektrimootorit või oksapurustit tohib sisse lülitada vaid korralikult kinnitatud täitelehtriga. Kui parempoolne kinnituspolt (eestpoolt vaadates) tuleb töötamise ajal lahti, lülitub elektrimootor iseenesest välja ja peenestustööriist jääb mõne sekundi jooksul seisma.

9.3 Elektrimootori järeltööpidur

Elektrimootori järeltööpidur lühendab järeltöötamisaega väljalülitamisest tera seismajäämiseni mõne sekundini.

Oksapurusti on täite- ja väljaviskealas varustatud kaitsekatetega. Nende hulka loetakse kogu täitelehtrit koos lehtri ülemise osa ja pritsmekaitsega, väljaviskepikendust ning väljaviskeklappi. Kaitsekatted tagavad oksamaterjali purustamisel ohutu kauguse lõiketeradest.

10.1 Oksapurustaja lülitamine

elektrivõrku Võrgujuhe peab olema piisavalt kaitstud. ( 17.) Ühendusjuhtmetena tohib kasutada ainult juhtmeid, mis pole kergemad kui kummivoolikuga juhtmed H07 RN-F DIN/VDE 0282. Võrgujuhtme miinimumläbimõõt peab olema 3x1,5mm², kui pikkus on kuni 25 m või 3x2,5mm² läbimõõduga, kui pikkus on al 25 m. Ühenduskaablite liitmikud peavad olema kummist või kummikattega ja vastama normile DIN/VDE 0620. Pistikühendused peavad olema veepritsmete eest kaitstud. Ebasobivad pikendusjuhtmed põhjustavad võimsuse kadu ja võivad kahjustada elektrimootorit. Seade on mõeldud kasutamiseks vooluvõrgus võrguimpedantsiga Z max edastuspunktis (majaühendus) maksimaalselt 0,279 oomi (50 Hz korral) Kasutaja peab tagama, et seadet käitatakse vaid elektrivõrgus, mis vastab nendele tingimustele. Vajaduse korral saab võrguimpedantsi küsida kohalikust energiavarustusettevõttest.

10.2 Võrgujuhtme ühendamine

● Tõstke klemm (1) üles. ● Ühendage võrgujuhtme ühenduslüli. ● Laske klemm lahti.

sisselülitamine ● Ühendage võrgujuhe. ( 10.2) ● Vajutage lülitil asuvat rohelist nuppu (1). Enne kui purustatavat materjali võib sisse panema hakata, peab elektrimootor olema saavutanud maksimaalse pöörlemiskiiruse (tühikäigukiiruse).

väljalülitamine ● Vajutage lülitil asuvat punast nuppu (1). Oksapurustaja elektrimootor lülitub välja ja pidurdub automaatselt.

● Lükake oksapurustaja tasasele ja kõvale aluspinnale, et see seisaks kindlalt paigal. ● Tõmmake kätte töökindad, pange ette kaitseprillid ja pähe kuulmiskaitse. ● Avage väljaviskeava luuk. ( 7.4) ● Ühendage võrgujuhe oksapurustiga. ( 10.2) ● Käivitage oksapurusti. ( 10.3) ● Oodake, kuni oksapurusti on saavutanud maksimaalse (tühijooksu) pöörlemiskiiruse. ● Täitke oksapurusti õigesti purustatava materjaliga. ( 8.8) ● Lülitage oksapurusti välja. ( 10.4)

10. Seadme käivitamine

Vigastusoht! Lugege enne oksapurusti kasutuselevõttu peatükk „Ohutusnõuded“ ( 4.) tähelepanelikult läbi ja järgige kõiki ohutusjuhiseid.

Oksapurustajat võib täita ainult üks inimene. 130478 201 9915 D - ET

Hooldusvälp: pärast igakordset kasutamist Puhastage seade põhjalikult pärast iga kasutuskorda. Hoolikas käsitsemine kaitseb seadet kahjude eest ja pikendab seadme kasutusiga. Elektrimootorid on veepritsmete vastu kaitstud. Kaitske peenestusseadiseid ja purustuskambrit roostetamise eest kaubanduses saadaolevate vahenditega (nt rapsiõliga). Seadet tohib puhastada vaid joonisel näidatud asendis. ● Täitelehtri demonteerimine ( 11.2) Elektrimootori piisava jahutuse tagamiseks puhastage elektrimootori kattel asuv jahutusõhuava (sissevoolupilu) mustusest. Ärge suunake kunagi veejuga elektri- või sisepõlemismootori detailidele, tihenditele, laagritele ja elektrikomponentidele (nt lülitid). Selle tagajärjeks on kulukas remont. Kui mustus ja oksamaterjali jäägid ei tule harja, niiske lapi või puitpulgaga lükates maha, soovitab STIHL kasutada spetsiaalset puhastusvahendit (nt firmalt STIHL). Ärge kasutage agressiivseid puhastusvahendeid. Puhastage lõiketerasid korrapäraselt.

11.2 Täitelehtri demonteerimine

● Lõdvendage mõlemat kinnituspolti (1) nii palju, et need pöörleksid vabalt. Need on kaotamise vältimiseks täitelehtriga ühendatud. ● Kallutage täitelehter (2) tahapoole ja eemaldage.

11.3 Täitelehtri paigaldamine

● Riputage täitelehter (1) põhiseadme kinnituskonksu (2) külge ja kallutage ettepoole. ● Keerake mõlemad kinnituspoldid (3) üheaegselt kinni.

11.4 Lõiketera fikseerimine

● Täitelehtri demonteerimine. ( 11.2) ● Keerake polt (1) lõdvemaks. ● Keerake lõiketera niipalju, et auk jääks lukustusseadise (2) ette. ● Lükake lukustusseadis (2) auku. ● Keerake polt (1) kergelt kinni.

11.5 Terade hooldamine

Hooldusvälp: enne iga kasutust ● Demonteerige täitelehter. ( 11.2) ● Fikseerige lõiketera. ( 11.4) ● Kontrollige, kas terad on kahjustatud (sälgud või mõrad) või kulunud, ja vajaduse korral pöörake need ümber või vahetage välja. Terade kulumispiirid. 1 Pöördtera ● Mõõtke teradel mitmest kohast vahemaa (A) august kuni tera servani. Miinimumvahemaa on 6 mm 2 Tiiviktera ● Mõõtke tera laius (B) tiiviktera üleskaardunud servast. Minimaalne tera laius on 18 mm Terade komplekti demonteerimine. ● Fikseerige lõiketera. ( 11.4) ● Lõdvendage polt (1). ● Eemaldage polt (1), tiiviktera (2) ja lõiketera (3).

Vigastusoht! Enne kõiki seadmele tehtavaid hooldus- või puhastustöid lugege läbi peatükk „Ohutusnõuded” ( 4.), eriti just alapeatükk „Hooldus ja remont” ( 4.7), ning järgige täpselt kõiki neis peatükkides toodud ohutusjuhiseid. Tõmmake enne hooldustöid pistik pistikupesast välja.

Lukustusseadis tuleb pärast lõiketera monteerimist ja enne iga kasutuselevõttu alati tagasi lükata ja poldiga kinnitada (vt joonist).

Enne näidatud kulumispiiri saavutamist tuleb vastavad terad ümber pöörata või välja vahetada. STIHL soovitab ettevõtte STIHL müügiesindust.

Terade komplekti monteerimine. ● Asetage lõiketera (3) oma kohale ja fikseerige. ( 11.4) ● Paigaldage tiiviktera (2) ja keerake polt (1) sisse (25 Nm). ● Lükake lukustusseadis tagasi ja kinnitage poldiga, et lõiketera saaks taas vabalt pöörelda. ( 11.4) Tera pööramine. ● Demonteerige lõiketera, lõdvendage seejärel poldid (4) ja võtke koos mutritega (5) ära. ● Tõstke tera (6) välja. ● Puhastage lõiketera. ● Pöörake tera (6) ümber ja asetage terava servaga vabalt lõiketerale ning viige puuraugud ühte ritta. ● Pistke poldid (4) läbi puuraukude ja keerake mutrid (5) sisse. Keerake mutrid (5) 10 Nm pingutusmomendiga kinni. Terade teritamine: Mõlemalt poolt nürid terad tuleb enne töö jätkamist teritada. Et garanteerida seadme optimaalne töökindlus, tuleks terad alati lasta teritada spetsialisti juures. STIHL soovitab ettevõtte STIHL müügiesindust. ● Demonteerige tera teritamise jaoks. ● Tera tuleb teritamisel jahutada, nt veega. Tera ei tohi siniseks värvuda, siis väheneb teravus. ● Tasakaalutuse tõttu tekkiva vibratsiooni vältimiseks teritage terad ühtlaselt. ● Enne paigaldamist kontrollige, et teradel poleks kahjustusi: Terad tuleb välja vahetada, kui on nähtavaid sälke ja lõhesid või kui kulumispiir on saavutatud. ● Teritage terasid teritusnurgikuga, mille nurk on 30° . ● Teritage terasid vastu lõikesuunda. ● Pärast teritamist eemaldage lõikeservale tekkinud teritusjäägid vajadusel peene lihvimispaberiga. ● Tera monteerimisel järgige peatükis „Tera pööramine” näidatud pöördemomente.

11.6 Elektrimootor ja rattad

Elektrimootor ei vaja hooldust. Rattalaagrid ei vaja hooldust.

11.7 Hoiulepanek ja talvepaus

Hoidke oksapurustit kuivas, suletud ja tolmuvabas ruumis. Veenduge, et seadet hoitakse lastele kättesaamatus kohas. Hoiustage oksapurustit ainult töökorras olekus ja koos monteeritud täitelehtriga. Oksapurusti pikemaks ajaks seismapanemisel (talvepaus) tuleb järgida järgmisi punkte. ● Puhastage hoolikalt seadme kõik välimised osad. ● Määrige kõiki liikuvaid osi korralikult õli või määrdeainega.

12.1 Oksapurustaja tõstmine või

kandmine ● 1. isik: Haarake oksapurustaja lehtri ülemisel osal asuvast käepidemest (1) kinni. ● 2. isik: Haarake oksapurustaja väljaviskepikenduse liistust (2) kinni. ● Tõstke oksapurustaja korraga üles.

12.2 Oksapurusti tõmbamine või

lükkamine ● Hoidke oksapurustit käepidemest (1) ja kallutage tahapoole. ● Oksapurustit võib tõmmata või lükata aeglaselt (kõndimise tempos). Näidatud pöördemomendist tuleb täpselt kinni pidada, kuna sellest sõltub lõikeinstrumendi ohutu kinnitus. Nürid purustusterad vähendavad purustamise kvaliteeti. Nüri pöördtera saab seetõttu üks kord ümber pöörata.

Vigastusoht! Enne transportimist lugege hoolikalt peatükki „Ohutusnõuded“, eriti aga peatükki „Seadme transport“, ja tegutsege vastavalt. ( 4.4) Seadme tõstmiseks või kandmiseks on alati vaja 2 inimest. Kandke sobivat kaitseriietust, mis katab küünarvarred ja ülakeha täielikult.

laadimisalusel ● Kinnitage seade sobivate kinnitusvahenditega, et see ei saaks libisema hakata. Kinnitage rattajala (1) või täitelehtri (2) ümber trossid või kinnitusrihmad. Olulised juhised tootegrupi tehniliseks korrashoiuks ja hoolduseks Elektriline oksapurusti (STIHL GHE) Ettevõte STIHL välistab igasuguse vastutuse materiaalsete kahjude ja inimeste vigastuste eest, mis on tekkinud selles kasutusjuhendis toodud juhiste eiramise tõttu, eriti neid, mis puudutavad ohutust, kasutamist ja hooldust, või mis on tekkinud mittelubatud detailide või varuosade kasutamise tõttu. Palun järgige kindlasti järgmisi olulisi juhiseid, et vältida STIHLi seadme kahjustusi ja liigset kulumist:

Mõni STIHLi seadme osa kulub ka sihipärasel kasutamisel ning need tuleb kasutamise viisi ja kestuse järgi õigel ajal välja vahetada. Nende hulka kuuluvad muuhulgas: –tera – teraketas

2. Selle kasutusjuhendi nõuete

järgimine STIHLi seadet tuleb kasutada, hooldada ja hoiustada hoolikalt, nagu on kirjeldatud selles kasutusjuhendis. Kõigi kahjude eest, mis tulenevad ohutus-, käsitsemis- ja hooldusjuhiste eiramisest, vastutab kasutaja ise. See kehtib eriti: – ebapiisavalt dimensioonitud toite (ristlõike) kohta, – vale elektriühenduse (pinge) kohta; – ettevõtte STIHL poolt mittelubatud muudatuste tegemisel tootele, – instrumentide või tarvikute kasutamise kohta, mis ei ole seadme jaoks lubatud või sellele sobivad või on madala kvaliteediga, – toote mittesihipärase kasutamise korral, – toote kasutamisel spordiüritustel või võistlustel, – defektsete komponentidega toote edasikasutamisel tekkinud kahjude korral.

Kõiki peatükis „Hooldus” nimetatud töid tuleb teha regulaarselt. Kui kasutaja ise ei saa neid hooldustöid teha, tuleb lasta need müügiesinduses teha. STIHL soovitab lasta hooldustöid ja remonti teha ainult STIHLi müügiesinduses. STIHLi müügiesinduste töötajaid koolitatakse regulaarselt ja nende käsutuses on tehniline teave. Kui need tööd tegemata jäetakse, võivad tekkida kahjud, mille eest vastutab kasutaja. Nende hulka kuuluvad: – elektrimootori kahjustused jahutussüsteemi (sissevoolupilude, jahutusribide, ventilaatori) ebapiisava puhastamise tõttu; – korrosiooni tõttu tekkinud ja muud valest hoidmisest tekkinud kahjustused; – seadme kahjustused madala kvaliteediga varuosade kasutamise tõttu; – kahjustused hilinenud või ebapiisava hoolduse tõttu või kahjustused hooldus- või remonttööde tõttu, mida ei tehtud müügiesinduse töökodades. Terad:

Komplektne lõiketera:

Purustatud materjal ei ole prügi, need tuleb kompostida. Pakendid, seade ja tarvikud on valmistatud taaskasutatavatest materjalidest ning need tuleb vastavalt jäätmekäitlusse suunata. Materjalijääkide keskkonnateadlik käitlemine soodustab korduvkasutusega materjalide taaskasutamist. Sellepärast tuleb seade pärast tavapärase kasutusaja

13. Kulumise minimeerimine

ja kahjude vältimine

15. Keskkonnakaitse479

lõppu viia korduvkasutusega materjalide kogumiskohta. Vale utiliseerimine võib kahjustada tervist ja reostada keskkonda.

16.1 EU vastavusdeklaratsioon

oksapurusti STIHL GHE 105.0 STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Austria deklareerib ainuvastutajana, et – liik: elektriline oksapurusti – kaubamärk: STIHL – tüüp: GHE 105.0 – võimsus: 2200 W – seerianumber: 6007 vastab direktiivide 2000/14/EC, 2006/42/EC, 2014/30/EU ja 2011/65/EU asjakohastele sätetele ning on välja töötatud ja toodetud kooskõlas järgmiste standardite tootmiskuupäeval kehtivate versioonidega: EN 50434, EN 60335-1, EN 55014-1 ja EN 55014-2. Mõõdetud ja garanteeritud mürataseme määramiseks lähtuti direktiivi 2000/14/EC lisast V. – Mõõdetud müratase: 99,4 dB(A) – Garanteeritud müratase: 102 dB(A) Tehnilist dokumentatsiooni hoitakse ettevõttes STIHL Tirol GmbH. Ehitusaasta ja masina numbri leiate oksapurustilt. Langkampfen, 31.10.2023 STIHL Tirol GmbH Volitatud isik: Matthias Fleischer, tootearendusosakonna juhataja Volitatud isik: Sven Zimmermann, kvaliteediosakonna juhataja

• Tähelepanu! Võrgukaitsme korral alla 16 A võib seadme käivitamisel või suure koormuse korral võrgukaitse tihti rakenduda.

16. vastavusdeklaratsioon

) 2200 W Nominaalne voolutugevus (I

)10A Nimipinge 230 V~ Sagedus 50 Hz Pöörlemiskiirus (n): 2720 /min Võrgukaitse 16 A* Kaitseklass I Kaitseaste veepritsmete eest kaitstud (IPX4) Tööviis P40 40 s koormusaeg 60 s tühikäiguaeg Pöördemoment Kruvi Teraketas 25 Nm Pöördemoment Kruvi Pöördtera 10 Nm P/L/K 77/48/97 cm Mass (m): 20 kg 20 kg (CH) 21 kg (GB) Müraemissioonid: Vastavalt 2000/14/EC / S.I. 2001/1701: garanteeritud müratase L WAd 102 dB(A) Mõõtemääramatus

3 dB(A) Vastavalt EN 50434: mürarõhutase töökohal L

92 dB(A) Mõõtemääramatus

REACH tähistab EÜ korraldust kemikaalide registreerimiseks, hindamiseks ja tooteloa saamiseks. REACHi määrusele (EÜ) nr 1907/2006 vastavuse teave on toodud aadressil www.stihl.com/reach. Rike Elektrimootor ei käivitu. Võimalik põhjus: – elektrimootorikaitse on aktiveerunud; – puudub võrgupinge; – ühendusjuhe/pistik või pistiku ühenduslüli või lüliti on katki; – Ühendkuningriigi tüüpi pistikukaitse on vigane (puudutab ainult Ühendkuningriigi turu seadmeid); – täitelehter ei ole nõuetekohaselt suletud – kaitselüliti töötab (turvalukustus); – lõiketera on blokeeritud; – lukustusseadis ei ole tagasi lükatud. Abinõu – Laske seadmel jahtuda ( 8.6). – Kontrollige võrgujuhet ja kaitseseadiseid ( 10.1). – Kontrollige kaableid, pistikuid, liitmikke või lüliteid või vahetage need välja (elektrik) ( 10.1). – Vahetage kaitse . – Sulgege täitelehter nõuetekohaselt ja keerake kinni ( 11.3). – Demonteerige täitelehter ja eemaldage peenestusjäägid korpusest (tähelepanu: tõmmake võrgujuhe välja) ( 11.2). – Lükake lukustusseadis tagasi ( 11.4). Rike. Sageli rakenduv võrgukaitse. Võimalik põhjus. – Ebasobiv ühendusjuhe. – Võrgu ülekoormus. – Seade on ülekoormatud. Abinõu. – Sobiva ühendusjuhtme kasutamine ( 10.1). – Seadme ühendamine teise vooluringi. – Purustatava materjali vähendamine, terade pööramine, ületeritamine või väljavahetamine ( 11.5). Rike: töövõimsus on vähenenud Võimalik põhjus: – nürid terad Abinõu: – pöörake terad ümber, teritage üle või vahetage välja ( 11.5)

Andke hooldustööde korral see kasutusjuhend STIHLi müügiesindusele. Seal lisatakse vastavatesse ettenähtud kohtadesse kinnitus teenindustööde teostamise kohta.

Vajaduse korral pöörduge müügiesindusse, STIHL soovitab STIHLi müügiesindust.

Teeninduse teostamise kuupäev Järgmise teeninduse kuupäev
