ПОСІБНИК КОРИСТУВАЧА GHE 105 STIHL

ТОВ «Андреас Штіль» вул. Антонова 10, с. Чайки 08135 Київська обл., Україна Телефон: +38 044 393-35-30 Факс: +380 044 393-35-70 Эл. почта: info@stihl.ua www.stihl.ua Гаряча лінія: +38 0800 501 930

ТОВ «Андреас Штіль» вул. Антонова 10, с. Чайки 08135 Київська обл., Україна

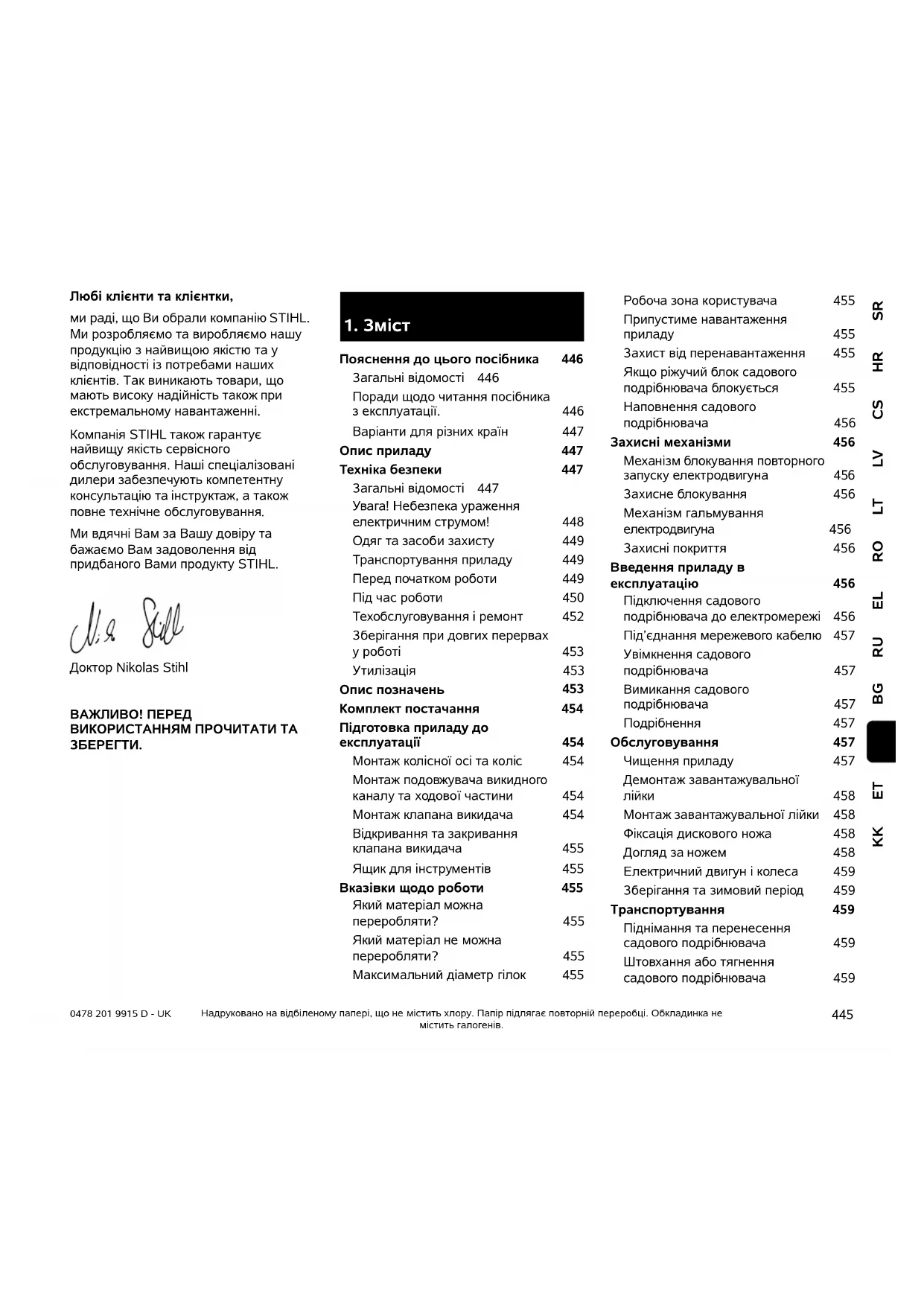

Любі клієнти та клієнтки, ми раді, що Ви обрали компанію STIHL. Ми розробляємо та виробляємо нашу продукцію з найвищою якістю та у відповідності із потребами наших клієнтів. Так виникають товари, що мають високу надійність також при екстремальному навантаженні. Компанія STIHL також гарантує найвищу якість сервісного обслуговування. Наші спеціалізовані дилери забезпечують компетентну консультацію та інструктаж, а також повне технічне обслуговування. Ми вдячні Вам за Вашу довіру та бажаємо Вам задоволення від придбаного Вами продукту STIHL. Доктор Nikolas Stihl ВАЖЛИВО! ПЕРЕД ВИКОРИСТАННЯМ ПРОЧИТАТИ ТА

Надруковано на відбіленому папері, що не містить хлору. Папір підлягає повторній переробці. Обкладинка не містить галогенів.

Пояснення до цього посібника 446 Загальні відомості 446 Поради щодо читання посібника з експлуатації. 446 Варіанти для різних країн 447 Опис приладу 447 Техніка безпеки 447 Загальні відомості 447 Увага! Небезпека ураження електричним струмом! 448 Одяг та засоби захисту 449 Транспортування приладу 449 Перед початком роботи 449 Під час роботи 450 Техобслуговування і ремонт 452 Зберігання при довгих перервах у роботі 453 Утилізація 453 Опис позначень

Комплект постачання 454 Підготовка приладу до експлуатації 454 Монтаж колісної осі та коліс 454 Монтаж подовжувача викидного каналу та ходової частини 454 Монтаж клапана викидача 454 Відкривання та закривання клапана викидача 455 Ящик для інструментів 455 Вказівки щодо роботи 455 Який матеріал можна переробляти? 455 Який матеріал не можна переробляти? 455 Максимальний діаметр гілок 455 Робоча зона користувача 455 Припустиме навантаження приладу 455 Захист від перенавантаження 455 Якщо ріжучий блок садового подрібнювача блокується 455 Наповнення садового подрібнювача 456 Захисні механізми 456 Механізм блокування повторного запуску електродвигуна 456 Захисне блокування 456 Механізм гальмування електродвигуна 456 Захисні покриття 456 Введення приладу в експлуатацію 456 Підключення садового подрібнювача до електромережі 456 Під’єднання мережевого кабелю 457 Увімкнення садового подрібнювача 457 Вимикання садового подрібнювача 457 Подрібнення 457 Обслуговування 457 Чищення приладу 457 Демонтаж завантажувальної лійки 458 Монтаж завантажувальної лійки 458 Фіксація дискового ножа 458 Догляд за ножем 458 Електричний двигун і колеса 459 Зберігання та зимовий період 459 Транспортування 459 Піднімання та перенесення садового подрібнювача 459 Штовхання або тягнення садового подрібнювача 4590478 201 9915 D - UK

2.1 Загальні відомості

Ця інструкція з експлуатації є перекладом оригінальної інструкції з експлуатації виробника за визначенням Директиви ЄС 2006/42/EC. Компанія STIHL постійно працює над розширенням і вдосконаленням асортименту своєї продукції. Можливі зміни комплекту поставки щодо форми, оснащення чи технічних характеристик. З цієї причини наведені в посібнику дані й малюнки не можуть слугувати підставою для висунення будь-яких

Цей посібник з експлуатації може містити описи моделей, які доступні не в усіх країнах. Цей посібник з експлуатації захищено авторським правом. Усі права захищено, особливо права на відтворення, переклад й обробку електронними системами.

2.2 Поради щодо читання посібника з

експлуатації. Малюнки та текст описують певні дії. Тлумачення всіх символів на приладі можна знайти в посібнику з експлуатації. Напрям погляду Напрямок погляду вліво та вправо у посібнику з експлуатації: користувач стоїть позаду приладу (робоче положення). Посилання на розділи Відповідні розділи та підрозділи з подальшими поясненнями позначені стрілками. Ось приклад посилання на розділ: ( 3.) Маркування в текстовій частині Наведені інструкції позначено, як у прикладах нижче. Маніпуляції, які повинен виконувати користувач: ●викруткою послабте гвинти (1) та приведіть у дію важіль (2). Загальні вказівки: – використання приладів у спортивних заходах та інших змаганнях. Тексти з додатковим значенням Маленькі тексти з додатковим значенням виділено наведеними нижче символами, щоб додатково виділити їх у посібнику. Тексти з малюнками Малюнки, які пояснюють використання приладів, містяться на початку посібника з експлуатації. Транспортування садового подрібнювача на вантажній платформі 460 Зведення зносу до мінімуму та запобігання пошкодженням 460 Замінювані запчастини 460 Захист довкілля 461 Декларація виробника про відповідність 461 Декларація виробника про відповідність стандартам ЄС

подрібнювача STIHL GHE 105.0 461 Знак відповідності 461 Встановлена тривалість використання 461 Штаб-квартира STIHL 462 Дочірні компанії STIHL 462 Представники STIHL 462 Імпортери STIHL 462 Технічні характеристики 463 REACH 463 Усунення несправностей 463 План технічного обслуговування 464 Підтвердження передачі 464 Підтвердження про надання технічного обслуговування 464

2. Пояснення до цього

Попередження про небезпеку нещасного випадку або важких травм. Наведеного правила необхідно дотримуватися. Попередження Попередження про небезпеку травмування. Наведене правило дає змогу запобігти можливим або ймовірним нещасним

Застереження Застереження про можливість легких травм і пошкоджень майна. Наведене правило дає змогу їх уникнути.

Поради з оптимального використання приладу та застереження від можливих помилок в експлуатації.447 BGUK RU 0478 201 9915 D - UK

EL RO SRHRCSLVLTETKK

Символ камери служить для встановлення зв’язку між малюнками та відповідними параграфами тексту в посібнику з експлуатації.

2.3 Варіанти для різних країн

Компанія STIHL надає різні штекери та перемикачі залежно від країни, у яку постачається прилад. На малюнках зображені прилади з євроштекерами. Під’єднання приладів до мережі за допомогою інших штекерів відбувається так само.

4.1 Загальні відомості

Працюючи з приладом, обов’язково дотримуйтеся наведених правил техніки

Перед першим використанням приладу уважно прочитайте увесь посібник з експлуатації. Дбайливо зберігайте посібник з експлуатації для подальшого використання. Ці заходи дуже важливі для вашої безпеки. Використовуйте прилад дбайливо та відповідально, пам’ятайте, що відповідальність за безпеку інших

їхнього майна несе користувач. Ознайомтеся з елементами керування та правилами експлуатації приладу. Прилад дозволяється використовувати лише тим особам, які прочитали посібник з експлуатації й ознайомилися з правилами його використання. Кожен користувач перед першим запуском приладу має отримати практичні поради фахівців. Користувач має звернутися до продавця чи до іншого

поясненням щодо безпечного поводження із приладом. Ці вказівки особа має вислухати дуже уважно та розуміти, що для роботи з цим приладом потрібна особлива точність і концентрація. Навіть якщо ви експлуатуєте цей прилад належним чином, не варто забувати про можливість виникнення залишкових ризиків. Прилад разом із будь-яким приладдям може бути наданий для використання тільки тій особі, яка має досвід роботи з цією моделлю. Прилад не можна надавати в користування без Посібника з експлуатації. Переконайтеся, що фізичні, сенсорні та розумові здібності користувача дозволяють йому керувати приладом і працювати з ним. Якщо через фізичні, сенсорні та розумові здібності користувач може виконувати ці дії

обмеженнями, то він може працювати з приладом лише під наглядом або після інструктажу відповідальної особи. Переконайтеся, що користувач досяг повноліття, або, якщо цього вимагає місцеве законодавство, здобув професійну освіту під наглядом. Використовуйте прилад відпочивши, коли ви у гарному фізичному стані та гуморі. Якщо ви маєте порушення здоров’я, порадьтесь обов

вашим лікарем щодо використання приладу. Заборонено працювати з приладом після вживання алкоголю, наркотичних речовин і медикаментів, які погіршують здатність до реагування.

1 Воронка 2 Гвинти 3 Клапан викидача 4 Колісний каркас 5 Базовий прилад 6 Держак 7 Вмикач/вимикач із підключенням до

8 Заводська табличка із серійним

9 Ящик для інструментів

Небезпека травмування! Непідготовлені користувачі можуть не усвідомлювати та не оцінити небезпечність садового подрібнювача. Це може призвести до тяжкого травмування чи загибелі користувача й інших осіб. Небезпека задихнутися! Граючись із пакувальним матеріалом, діти можуть задихнутися. Тримайте пакувальний матеріал подалі від дітей.0478 201 9915 D - UK

Прилад розраховано на використання в домашньому господарстві. Увага – небезпека нещасного

Садовий подрібнювач не можна використовувати (неповний перелік): – для інших матеріалів (наприклад, скло, метал); – для робіт, які не описані в цьому посібнику з експлуатації; – для готування харчових продуктів (наприклад, для подрібнення льоду, плодів, ягід або овочів). З міркувань безпеки заборонено самостійно робити будь-які зміни в оснащенні приладу, виймати запчастини та знімати приладдя, установлене компанією STIHL. Це також веде до переривання гарантії. Інформацію щодо додаткового оснащення можна отримати у офіційного дилера STIHL. Особливо заборонені дії з приладом, які змінюють його потужність або число обертів двигуна внутрішнього згорання чи електродвигуна. Заборонено транспортувати

разом з іншими речами, тваринами чи людьми, особливо дітьми. При використанні у громадських місцях, парках, спортивних майданчиках, на вулицях, на сільськогосподарських та лісових підприємствах необхідна особлива обережність. Залишайте прилад лише тоді, коли він стоїть на рівній поверхні та не може ненавмисно відкотитися.

4.2 Увага! Небезпека ураження

електричним струмом! Прилад дозволено використовувати, лише якщо мережевий кабель повністю

Користуючись кабельним барабаном, пильнуйте, щоб мережевий кабель був повністю розмотаний. Ніколи не використовуйте пошкоджений кабель-подовжувач. Замініть пошкоджений кабель на новий. Ніколи не ремонтуйте кабель-подовжувач. Якщо під час роботи пошкоджено мережевий кабель або подовжувач,

від’єднайте їх від електромережі. Ніколи не торкайтеся пошкодженого мережевого кабелю або подовжувача. Не можна використовувати прилад із пошкодженими чи зношеними кабелями. Особливо уважно необхідно перевіряти на пошкодження й ознаки зносу з’єднувальний мережевий

Техобслуговування й ремонт мережевих кабелів можуть виконувати лише працівники, які мають спеціальну

Торкатися ріжучих блоків (ножів) можна, лише коли прилад від’єднано від

Завжди слідкуйте за тим, щоб мережеві кабелі були достатньо захищені. Не працюйте під дощем і у вологій місцевості. Для роботи приладу за межами приміщення слід використовувати лише спеціальні кабелі-подовжувачі з гідроізоляцією ( 10.1). Від’єднуючи з’єднувальний кабель від розетки, не тягніть за кабель. Не залишайте прилад під дощем. Садові подрібнювачі STIHL призначені для подрібнення гілок і залишків рослин. Застосування з іншою метою неприпустиме, адже може призвести до небезпечних наслідків або пошкодження приладу.

Небезпека ураження електричним струмом! Зверніть особливу увагу на мережевий кабель, штекер, вмикач / вмикач і з’єднувальний кабель. Щоб запобігти ураженню електричним струмом, не використовуйте пошкоджені кабелі, муфти й штепселі, а також відповідні з’єднувальні кабелі, які не відповідають чинним вимогам. Регулярно перевіряйте з’єднувальний кабель на наявність пошкоджень або ознак старіння (ламкості). Небезпека ураження електричним струмом! Не підключайте пошкоджений кабель до мережі та не торкайтеся пошкодженого кабелю, доки не від’єднаєте його від мережі.449 BGUK RU 0478 201 9915 D - UK

EL RO SRHRCSLVLTETKK

Якщо прилад підключено до генератора струму, слідкуйте за тим, щоб коливання струму не пошкодили садовий подрібнювач. Підключайте прилад лише до електромережі із системою захисту від аварійного струму (зі струмом вимикання не більше 30 мА). Щоб отримати докладніші відомості, зверніться до електромонтера.

4.3 Одяг та засоби захисту

Для роботи завжди взувайте тверде взуття на неслизькій підошві. Не працюйте босоніж або, наприклад, у легких сандалях. Під час роботи, особливо під час технічного обслуговування та транспортування приладу, завжди надягайте захисні шкіряні рукавиці із закритим пояском. Під час роботи завжди носіть захисні окуляри, що щільно прилягають.

захисні окуляри проходять випробування на механічну міцність відповідно до стандарту EN 166 або національних нормативних вимог і надходять у продаж, маючи відповідне маркування. Під час роботи завжди носіть засоби захисту органів слуху. Відповідні засоби захисту органів слуху проходять випробування відповідно до стандарту EN 352 або національних нормативних вимог і надходять у продаж, маючи відповідне маркування. Носіть їх в обох вухах упродовж всього періоду роботи. Під час роботи з приладом необхідно вдягати спеціальний і вузький одяг, а саме комбінезон. Забороняється вдягати робочий халат. Під час роботи з приладом користувачі не повинні мати на собі шарфів, краваток, прикрас, звисаючих стрічок, шнурків чи інших елементів одягу, які б

чи виступали. Під час усіх робіт з приладом довге волосся потрібно зв'язати та сховати його (під хусткою, шапкою і т. д).

4.4 Транспортування приладу

Працювати треба тільки в захисних рукавицях ( 4.3), не травмуватися гострими та гарячими деталями

Не транспортуйте прилад з увімкнутим електродвигуном. Перед транспортуванням необхідно вимкнути електродвигун, дати ножам повністю зупинитися та вийняти мережевий

Перевозити прилад слід лише з охолодженим електродвигуном. Транспортуйте прилад тільки з вмонтованою завантажувальною

Звертайте увагу на вагу приладу при перекиданні. Використовуйте відповідні вантажні пристрої (вантажні платформи, підйомні

Зафіксуйте прилад на вантажній поверхні кріпильними засобами достатніх розмірів (ременями, канатами тощо) у точках кріплення, які описано в цьому Посібнику з експлуатації. ( 12.3) Штовхайте або тягніть прилад у повільному темпі. Не тягніть його на

транспортування приладу дотримуйтесь регіональних приписів, зокрема тих, що стосуються безпеки завантаження та перевезення предметів на вантажній платформі.

4.5 Перед початком роботи

Обов'язково переконайтеся, що особи, які працюватимуть із приладом, ознайомилися з Посібником із експлуатації. Перед першим використанням приладу необхідно зняти пакувальний матеріал та транспортні запобіжники. Дотримуйтеся встановлених місцевими органами влади вимог щодо часу експлуатації садових приладів із двигуном внутрішнього згорання. Перед початком роботи з приладом обов’язково замініть усі дефектні, зношені та пошкоджені частини. Зношені або пошкоджені надписи з попередженнями на корпусі приладу необхідно міняти. Усі необхідні наклейки та запасні частини можна придбати у офіційного дилера STIHL. Небезпека травмування! Користувач може травмуватися відкритими ножами.0478 201 9915 D - UK

Перед введенням в експлуатацію необхідно перевірити та забезпечити

– Прилад перебуває в належному технічному стані. Це означає, що покриття та захисні механізми встановлено належним чином і вони не мають ознак пошкодження. – Прилад підключено до розетки, яка встановлена належним чином. – Ізоляція з’єднувального кабелю, подовжувача, штекера та муфти перебуває в бездоганному стані. – Увесь прилад (корпус електродвигуна, захисні механізми, кріпильні елементи, ножі, ножовий вал, дискові ножі тощо) не має ознак зносу чи пошкодження. – У приладі немає матеріалу для подрібнення, а завантажувальна воронка порожня. – Усі гвинти, гайки й інші кріпильні елементи наявні та затягнуті. Усі незатягнуті гвинти та гайки треба

затягнути перед запуском (зважайте на момент затягування). Приладом не можна користуватися у приміщенні, поблизу стіни або іншої перепони, щоб уникнути небезпеки поранення та пошкодження речей (це може позбавити користувача можливості порятунку, призвести до розбитих шибок, подряпин на автомобілі тощо). Прилад необхідно надійно встановити на рівній і твердій поверхні. Не використовуйте

брукованих чи посипаних гравієм поверхнях, оскільки викидання та завихрення матеріалу може призвести

Перед кожним вмиканням необхідно переконатись, що прилад зібраний згідно інструкції. ( 11.3) Ознайомтеся з розміщенням вмикача / вимикача, щоб вчасно і правильно відреагувати під час надзвичайної ситуації. Бризковик на завантажувальній воронці має закривати завантажувальний отвір і бути в належному стані; пошкоджений бризковик необхідно замінити. Небезпека травмування! Дозволяється використовувати лише прилад, зібраний належним чином. Якщо приладу бракує певних частин (наприклад, коліс), зазначена в документації безпечна відстань роботи не гарантується, окрім того, неможливо забезпечити належну стійкість приладу. Перед запуском прилад необхідно оглянути й пересвідчитися, що він у належному стані. Це означає, що монтаж виконано відповідним чином, а саме: – завантажувальну частину воронки встановлено на нижній частині; – у завантажувальній частині воронки правильно встановлено бризковик і комплект воронки з отвором у формі чотирилисника STIHL; – завантажувальну воронку встановлено на базовому приладі, а обидва гвинти міцно затягнуто; – установлено комплект колісного

– усі захисні механізми (викидний канал нарізаної трави, бризковик тощо) наявні та перебувають у належному стані; – установлено різальний блок (дисковий ніж); – усі ножі встановлено належним

Забороняється знімати та змінювати встановлені на приладі вимикачі й захисні механізми. Візуально перевірте дисковий ніж на пошкодження та деформації (викривлення) і за потреби замініть

Не використовуйте прилад, якщо поблизу перебувають інші люди (особливо діти) або

Заборонено працювати з приладом під дощем, у грозу та особливо при можливості ураження блискавкою. На вологій поверхні зростає загроза травмування через зменшення стійкості

Будьте особливо обережні працюючи, щоб не підсковзнутись. Якщо це можливо, не використовуйте

вологій поверхні. Працюйте лише при денному світлі або при належному штучному освітленні. Небезпека травмування! Зношені або пошкоджені деталі (наприклад, тупі ножі) можуть поставити під загрозу безпеку приладу та спричинити травми у користувача.451 BGUK RU 0478 201 9915 D - UK

EL RO SRHRCSLVLTETKK

Протягом усього часу роботи в робочій зоні необхідно підтримувати порядок і чистоту. Приберіть зайві предмети (каміння, гілки, кабелі тощо). Опорна поверхня користувача не повинна бути вищою опорної поверхні

Перед запуском розташовувати прилад у надійному вертикальному положенні. У жодному разі не можна використовувати прилад у горизонтальному положенні. Вмикайте прилад обережно, дотримуючись порад із розділу «Введення приладу в експлуатацію». ( 10.3) Під час запуску двигуна внутрішнього згорання або вмикання електродвигуна не стійте поруч з викидним отвором. Під час запуску або вмикання в садовому подрібнювачі не має бути матеріалу для подрібнення. Можливе викидання матеріалу, а відтак – травмування користувача. Забороняється перекидати прилад під

роботи двигуна. Уникайте надто частого вмикання приладу протягом короткого проміжку часу; не «грайтеся» вмикачем-/вимикачем. Це може призвести до перегрівання електродвигуна! Коливання напруги, спричинені приладом під час розгону, за умови несприятливого стану мережі можуть призвести до збоїв у роботі інших приладів, підключених до того самого електричного кола. У такому випадку потрібно вжити відповідних заходів (наприклад, підключити прилад до іншого електричного кола або до кола з нижчим значенням повного опору). Процес роботи Під час роботи приладу не наближайте обличчя та інші частини тіла до завантажувальної воронки чи викидного отвору. Завжди тримайтеся на безпечній відстані від завантажувального отвору. Стежте за тим, щоб руки

частини тіла або одяг не потрапляли до завантажувальної воронки чи викидного каналу. Це загрожує серйозним травмуванням очей, обличчя, пальців, рук тощо. Постійно дбайте про свою рівновагу та стійку позицію. Не нахиляйтеся вперед. Під час експлуатації не можна змінювати положення бризковика (знімати його, відкидати нагору, затискати, пошкоджувати тощо).

заповнення приладу користувач повинен стояти в описаній робочій зоні користувача. Протягом усього процесу роботи зоставайтеся в робочій зоні і в жодному разі не заходьте в зону викиду. ( 8.4) Ніколи не перекидайте прилад, коли двигун внутрішнього згорання або електродвигун ввімкнено. Якщо прилад перекинувся під час роботи, слід негайно вимкнути електродвигун і витягнути мережевий штекер із розетки. Пильнуйте, щоб у викидному каналі нарізаної трави не накопичувався матеріал для подрібнення — це може знизити ефективність приладу та призвести до викидання матеріалу із завантажувальних отворів. Під час заповнення садового подрібнювача пильнуйте, щоб до камери для мілкої стружки не потрапляли сторонні предмети, наприклад метал, пластик, каміння, скло тощо. Це може призвести до пошкодження приладу та викидання таких предметів із завантажувальної

Стережіться травмування! Ніколи не наближайте рук і ніг до частин, що обертаються. Небезпека травмування! Під час роботи частина матеріалу для подрібнення може викидатися назад. Користувач може отримати серйозні травми в області обличчя, очей і рук. Тому носіть захисні окуляри та рукавиці ( 4.3) й тримайте голову подалі від заливного

Небезпека травмування! Користувач може отримати серйозні травми від викидання матеріалу для подрібнення та сторонніх предметів. Тримайте сторонні предмети подалі від приладу та негайно ліквідуйте засмічення.0478 201 9915 D - UK

Обережно! Тип ножа продовжує обертатись протягом декількох секунд після вимкнення приладу. Вимкніть електродвигун, витягніть штекер із розетки й дайте рухомим інструментам зупинитись, – перш ніж залишити прилад без

– перш ніж переміщувати, піднімати, переносити, перекидати, пересувати або перетягувати прилад; – перш ніж відкручувати гвинти та відкривати прилад; – перш ніж транспортувати

– перш ніж ліквідувати засмічення в ріжучому блоці, завантажувальній лійці або викидному отворі; – перед маніпуляціями з дисковим

– перш ніж перевіряти або чистити прилад чи виконувати з ним інші дії. Якщо до ріжучого інструмента потрапили сторонні предмети, з’явилися незвичні звуки чи нехарактерна вібрація, негайно вимкніть електродвигун і зачекайте, доки прилад зупиниться. Витягніть мережевий штекер, зніміть завантажувальну воронку та виконайте наведені нижче дії: – Перевірте прилад, особливо ріжучий блок (ніж, дисковий ніж, місце встановлення ножа, гвинт кріплення ножа) на наявність пошкоджень або зносу та, перш ніж знову запустити двигун і почати роботу з приладом, зверніться до фахівців для проведення необхідного

технічного обслуговування. – Перевірте, чи надійно встановлено всі деталі ріжучого блока; за потреби затягніть гвинти, дотримуючись відповідних моментів затягування. – Доручіть заміну чи ремонт пошкоджених або зношений деталей фахівцю. Причому можна використовувати лише деталі з такими самими характеристиками.

4.7 Техобслуговування і ремонт

Перед початком технічного обслуговування (чистки, ремонту тощо) або перевірки цілісності та належного стану з’єднувального кабелю прилад необхідно встановити на твердій рівній поверхні, при цьому електродвигун має бути вимкнуто, а мережевий штекер

Перед виконанням усіх робіт із технічного обслуговування дайте приладу охолонути прибл.5хвилин. Будьте уважними під час виконання робіт із технічного обслуговування, оскільки ріжучий інструмент, незважаючи на стопор, може продовжити обертання, навіть коли живлення вимкнено. Ремонтувати чи замінювати з’єднувальний мережевий кабель дозволено лише кваліфікованим спеціалістам-електрикам.

Уважно чистьте увесь прилад після застосування. ( 11.1) Для чищення приладу не використовуйте системи з високим тиском води та не мийте прилад під струменем води (наприклад, із садового

Не використовуйте активні очисні засоби. Вони можуть пошкодити пластик і метал, а відтак можуть завадити безпечній роботі приладу STIHL. Технічне обслуговування Дозволяється виконувати лише такі роботи з технічного обслуговування, про які йдеться в посібнику з експлуатації. Усі інші роботи повинні проводити тільки працівники

Якщо Вам не вистачає необхідної інформації та допоміжних засобів, це все завжди можна отримати у працівника сервісного центру. Для технічного обслуговування та ремонту приладів компанія STIHL рекомендує звертатися до офіційного дилера STIHL. Спеціалісти офіційних дилерських центрів STIHL регулярно проходять навчання та отримують технічний інструктаж. Застосовуйте лише інструменти, приладдя чи навісні пристрої,

компанією STIHL до використання із цим приладом. Інакше існує загроза нещасних випадків, які можуть призвести до поранень і пошкодження Небезпека травмування! Під час заповнення садового подрібнювача гілками можливе викидання матеріалу. Користувач може отримати серйозні травми від викидання матеріалу для подрібнення. Користуйтеся захисними рукавицями та захисними окулярами ( 4.3)!453 BGUK RU 0478 201 9915 D - UK

EL RO SRHRCSLVLTETKK

приладу. Якщо у Вас виникли запитання, обов’язково зверніться до офіційного дилера. Оригінальні інструменти, навісне приладдя та запасні частини STIHL за своїми властивостями оптимально підходять для приладу та вимог користувача. Оригінальні запчастини STIHL можна визначити за номером запчастини, написом STIHL і маркуванням на запчастинах компанії STIHL (за потреби). На запчастинах малого розміру може бути

лише знак маркування. Підтримуйте попереджувальні та вказівні наклейки чистими, щоб їх можна було прочитати. Пошкоджені або загублені наклейки слід замінювати новими оригінальними наклейками, які можна придбати у офіційного дилера STIHL. Якщо деталь потрібно замінити на нову, зверніть увагу, щоб нова деталь мала аналогічну наклейку. Роботи з ріжучим блоком можна

лише у захисних рукавицях ( 4.3) та з надзвичайною обережністю. Для підтримання приладу в робочому стані міцно закручуйте усі гайки та гвинти, особливо гвинти кріплення

Перевіряйте регулярно весь прилад, особливо перед зберіганням (наприклад , зимова пауза) на наявність сточування ножів та пошкоджень. З огляду на техніку безпеки відразу міняйте зношені чи пошкоджені деталі, щоб прилад завжди був у надійному робочому стані. Зняті для проведення технічного обслуговування конструктивні елементи й захисні механізми необхідно негайно встановити відповідно до чинних вимог.

4.8 Зберігання при довгих перервах у

Перш ніж перемістити прилад у закрите приміщення, дочекайтеся його охолодження (прибл. 5 хв.). Переконайтеся щодо захищеності приладу від некомпетентних осіб (наприклад, дітей). Дбайливо очистьте прилад перед збереженням (наприклад, зимова

Зберігайте прилад у технічно безпечному стані. Зберігайте прилад на рівній поверхні так, щоб він не міг ненавмисно відкотитися.

Відходи можуть зашкодити людям, тваринам і навколишньому середовищу. Саме тому їх необхідно утилізувати належним чином. Зверніться до центру утилізації або сервісного центру, щоб дізнатися, як правильно утилізувати відходи. Компанія STIHL рекомендує звертатися до офіційного дилера STIHL. Переконайтеся у відповідній утилізації приладу, що вийшов із ладу. Перед утилізацією розберіть прилад. Щоб уникнути нещасних випадків, у першу чергу слід відключити з’єднувальний кабель від електродвигуна. Відкриті ножі можуть завдати

Зберігайте садовий подрібнювач тільки зі встановленою завантажувальною воронкою.

Перед вмиканням приладу прочитайте посібник з експлуатації. Стережіться травм! Не допускайте сторонніх осіб у небезпечну зону. Стережіться травмування! Рухомі частини! Під час роботи інструменту забороняється засовувати руки та ноги в його отвори.0478 201 9915 D - UK

7.1 Монтаж колісної осі та коліс

●Закріпіть колісну вісь (F) гвинтами (J) та гайками (K) за допомогою комбінованого ключа (Q) на колісному каркасі (B) (4 - 6 Нм). ●Шайби(L) і колеса (G) насадіть на змонтовану колісну вісь. ●Колеса разом із кріпленнями (M) зафіксуйте на колісній осі. Кріплення необхідно насадити на вісь таким чином, щоб колеса могли легко

●Ковпачки(H) натягніть

7.2 Монтаж подовжувача

викидного каналу та ходової

● Установіть базовий прилад (A) лійкою вниз на рівній чистій поверхні. ● Подовжувач викидного каналу (C) необхідно підвісити на гачках (1) у задні отвори базового приладу (A) і відкинути, щоб передня частина базового приладу точно ввійшла в отвір подовжувача викидного каналу. ● Закрутіть гвинти (P), як показано на рисунку, у гачки (1) (1 - 2 Нм). ●Вставте ходову частину з обома колісними каркасами (2) до упору в направляючі на базовому приладі (А). ●Затисніть колісний каркас (3) у заглиблення на подовжувачі викидного каналу. ●Затягніть ходову частину гвинтами (N) (1 - 2 Нм).

7.3 Монтаж клапана викидача

● Установіть рейку (E) на подовжувач викидного каналу. Вкрутіть гвинти (O) (1 - 2 Нм). ● Установіть садовий подрібнювач. Небезпека травмування! Перед виконанням робіт на ріжучому інструменті, проведенням техобслуговування або чищення, перевіркою з’єднувального кабелю (пошкодження, заплутаність), а також перш ніж залишити прилад без нагляду, необхідно вимкнути електродвигун і від’єднати мережевий

від приладу. Користуйтеся засобами захисту органів слуху! Користуйтеся захисними

Користуйтеся захисними рукавицями! Стережіться травм! Не ставати на прилад. Стережіться травм! Стежте за тим, щоб руки, інші частини тіла або одяг не потрапляли до завантажувальної воронки чи викидного каналу.

6. Комплект постачання

Поз. Опис Штук A Базовий прилад із завантажувальною лійкою

C Подовжувач викидного

D Клапан викидача 1 E Рейка 1 F Колісна вісь 1 G Колесо 2 H Ковпачок колеса 2 I Болт 2 J Шестигранний гвинт M5x40

K Гайка М52 L Шайба A13 2 M Кріплення 2 N Самонарізний гвинт P5 x 40

Q Комбінований ключ 1

• Посібник з експлуатації 1

7. Підготовка приладу до

експлуатації Стережіться травмування! Дотримуйтеся правил техніки безпеки, наведених у розділі «Техніка безпеки». ( 4.) Поз. Опис Штук

Кріплення (M) знімається, лише якщо вивести його з ладу.

●Вставте клапан викидача (D) на подовжувач викидного каналу. Під час навішування слідкуйте за тим, щоб ребра (1) ліворуч і праворуч на внутрішньому боці клапана точно ввійшли в напрямний жолобок подовжувача викидного каналу (2). ●Вставте гвинти (I) зліва та справа.

7.4 Відкривання та закривання

клапана викидача Відкривання клапана викидача ●Для подрібнення підніміть клапан викидача (D) вгору та зафіксуйте язичок (1) на подовжувачі викидного

Закривання клапана викидача ●Для транспортування чи компактного зберігання злегка підніміть язичок (1) і відкиньте клапан викидача (D) вниз.

7.5 Ящик для інструментів

●У задній частині лійки (1) можна знизу вкласти комбінований ключ (Q) у ящик для інструментів (2).

8.1 Який матеріал можна

переробляти? Органічні залишки рослин (овочів- і фруктів), скошені квіти, листя, а також обрізки дерев- і кущів, зокрема міцне й розгалужене гілля.

8.2 Який матеріал не можна

переробляти? До садового подрібнювача не повинні потрапляти каміння, скло, металеві (наприклад, провід, гвіздки) і пластмасові предмети. Основне правило Якщо матеріал не підходить для компосту, його не можна переробляти садовим подрібнювачем.

8.3 Максимальний діаметр гілок

Дані стосуються свіжозрізаних гілок. Максимальний діаметр гілок: 35 мм

8.4 Робоча зона користувача

●З міркувань безпеки протягом усього часу експлуатації (під час роботи електродвигуна чи двигуна внутрішнього згорання) користувач повинен перебувати лише в робочій зоні (сіра зона X), щоб не отримати травму матеріалом, що викидається з приладу.

8.5 Припустиме навантаження

Завантажуйте садовий подрібнювач так, щоб не викликати значного зниження кількості обертів електродвигуна чи двигуна внутрішнього згорання. Заповнювати садовий подрібнювач потрібно безперервно та рівномірно. Якщо кількість обертів під час роботи садового подрібнювача знижується, припиніть завантаження, щоб зменшити навантаження на електродвигун або двигун внутрішнього згорання.

8.6 Захист від перенавантаження

У випадку перевантаження автоматично спрацьовує вбудований захисний механізм і електродвигун вимикається. Після охолодження двигуна протягом прибл.10хвилин садовий подрібнювач можна знову вмикати. Захисний механізм може часто спрацьовувати з таких причин: – невідповідний з’єднувальний кабель ( 10.1); – перевантаження мережі; – прилад перевантажено (закладено забагато матеріалу для подрібнення або затупився

8.7 Якщо ріжучий блок садового

подрібнювача блокується Якщо ріжучий блок садового подрібнювача блокується під час подрібнення матеріалу, негайно зупиніть електродвигун і витягніть

8. Вказівки щодо роботи

Обрізки дерев і кущів слід переробляти свіжими, оскільки при цьому продуктивність подрібнювача вища, ніж при переробці висушеного або мокрого матеріалу. 90478 201 9915 D - UK

штекер із розетки. Зніміть завантажувальну лійку та усуньте причину несправності.

8.8 Наповнення садового

подрібнювача М’який матеріал ● Органічні рослинні залишки (наприклад, рештки овочів і фруктів, квіти, листя, тонкий хмиз тощо) завантажуйте у великий квадратний отвір (1). Твердий матеріал ●Повільно просувайте обрізки дерев, живоплоту і гілок крізь отвір у формі чотирилисника (2) (розробила компанія STIHL) уздовж правої стінки воронки до ножової гарнітури. При цьому прилад самостійно

9.1 Механізм блокування повторного

запуску електродвигуна Прилад вмикається лише за допомогою вмикача. Це неможливо зробити, просто приєднавши з’єднувальний кабель до розетки.

9.2 Захисне блокування

Електродвигун та інструмент для подрібнення можна вмикати, лише якщо завантажувальну лійку правильно закрито. Якщо в процесі експлуатації відкрутити правий гвинт (дивлячись на прилад спереду), то електродвигун автоматично вимкнеться, а інструмент для подрібнення зупиниться через кілька секунд.

9.3 Механізм гальмування

електродвигуна Механізм гальмування електродвигуна скорочує до декількох секунд час ходу ножів за інерцією після вимикання.

9.4 Захисні покриття

Садовий подрібнювач обладнано захисним покриттям у зоні наповнення та викиду. Зокрема, ідеться про всю завантажувальну воронку із завантажувальною частиною воронки та бризковиком, подовжувач викидного каналу, а також клапан викидача. Під час подрібнення захисні покриття гарантують безпечну відстань до ножів для подрібнення.

10.1 Підключення садового

подрібнювача до електромережі На з’єднувальному мережевому кабелі необхідно встановити запобіжник достатньої потужності. ( 17.) Дозволено використовувати лише такі з’єднувальні кабелі, вага яких не менша ваги гумових шлангів H07 RN-F DIN/VDE 0282. Мінімальна площа поперечного перетину з’єднувального мережевого кабелю має становити 3x1,5мм² при довжині кабелю до 25 м або 3x2,5

при довжині кабелю від 25 м. Муфти на з’єднувальному кабелі мають бути виготовлені з гуми або мати гумове покриття та відповідати стандарту DIN/VDE 0620. У штепсельних гніздах має бути захист від розприскування води. Використання невідповідних подовжувачів призводить до втрати потужності й може викликати пошкодження електродвигуна. Цей прилад призначено для експлуатації в мережі з повним опором системи Z

у пункті розподілу (будинкового відгалуження) з максимальним значенням 0,279 Ом при 50 Гц. Користувач повинен забезпечити експлуатацію приладу лише за наявності електричної мережі, яка відповідає вказаним вимогам. За потреби повний опір системи можна з’ясувати в місцевої служби електропостачання. Товстий і сильно розгалужений хмиз необхідно попередньо розрізати секатором.

9. Захисні механізми

10. Введення приладу в

експлуатацію Небезпека травмування! Перед запусканням садового подрібнювача необхідно уважно прочитати розділ «Техніка безпеки». ( 4.) Дотримуйтеся всіх правил техніки безпеки.457 BGUK RU 0478 201 9915 D - UK

EL RO SRHRCSLVLTETKK

10.2 Під’єднання мережевого

●Підніміть затискач (1). ●Під’єднайте муфту мережевого

● Відпустіть затискач.

10.3 Увімкнення садового

подрібнювача ● Підключіть мережевий кабель. ( 10.2) ●Натисніть зелену кнопку (1) на

Починайте завантаження матеріалу для подрібнення лише тоді, коли електродвигун набере максимальної кількості обертів (у режимі холостого

10.4 Вимикання садового

подрібнювача ●Натисніть червону кнопку (1) на вимикачі. Електродвигун садового подрібнювача вимикається та автоматично зупиняється.

●Надійно встановіть садовий подрібнювач на рівній і твердій

●Надягніть міцні рукавиці, захисні окуляри та засоби захисту органів

● Відкрийте клапан викидача. ( 7.4) ●Підключіть мережевий кабель до садового подрібнювача. ( 10.2) ● Запустіть садовий подрібнювач. ( 10.3) ● Зачекайте, доки садовий подрібнювач набере максимальної кількості обертів (у режимі холостого

●Наповніть садовий подрібнювач відповідним матеріалом для подрібнення. ( 8.8) ●Вимкніть садовий подрібнювач. ( 10.4)

11.1 Чищення приладу

Періодичність технічного обслуговування Після кожного використання. Після кожного використання прилад необхідно ретельно почистити. Дбайливе поводження дає змогу вберегти прилад від пошкоджень і подовжити термін його використання. Періодичність технічного обслуговування Рекомендуємо раз на рік проводити технічне обслуговування садового подрібнювача. Це повинен здійснювати спеціаліст сервісної служби. Компанія STIHL рекомендує звертатися до офіційного дилера STIHL. (наприклад, рапсовою олією). Прилад можна чистити лише в положенні, що зображено на малюнку. ● Демонтуйте завантажувальну лійку. ( 11.2) Видаляйте забруднення з вентиляційної решітки (отворів для всмоктування повітря) корпусу електродвигуна, щоб забезпечити його достатнє охолодження. Забороняється мити компоненти електродвигуна або двигуна внутрішнього згорання, прокладки, підшипники та електричні вузли струменем води під

може призвести до пошкоджень, для виправлення яких знадобиться дорогий

Заповнювати садовий подрібнювач повинна лише одна

Небезпека травмування! Перед технічним обслуговуванням- і чищенням приладу необхідно уважно прочитати розділ «Техніка безпеки» ( 4.), особливо підрозділ «Технічне обслуговування та ремонт» ( 4.7), і точно дотримуватися всіх правил техніки безпеки. Перед технічним обслуговуванням необхідно витягнути мережевий штекер. 140478 201 9915 D - UK

Якщо не вдається видалити забруднення та залишки сировини щіткою, вологою ганчіркою або дерев’яною паличкою, компанія STIHL рекомендує застосовувати спеціальні засоби для чищення (наприклад, спеціальний засіб для очищення STIHL). Не використовуйте активні очисні

Регулярно очищуйте дискові ножі.

завантажувальної лійки ●Ослабте обидва гвинти (1), щоб вони могли вільно обертатися. Їх можна викрутити, не знімаючи із завантажувальної лійки, що запобігає їх втраті ●Відкиньте завантажувальну лійку (2) назад і зніміть її.

11.3 Монтаж завантажувальної

● Установіть завантажувальну лійку (1) на кріпильні гачки на базовому приладі (2) та поверніть

●Затягніть обидва гвинти (3)

11.4 Фіксація дискового ножа

●Демонтуйте завантажувальну лійку. ( 11.2) ●Ослабте гвинт (1). ●Поверніть дисковий ніж таким чином, щоб заглиблення опинилось перед стопором (2). ●Вставте стопор (2) у заглиблення. ●Злегка затягніть гвинт (1).

11.5 Догляд за ножем

Періодичність технічного обслуговування Перед кожним використанням ●Демонтуйте завантажувальну лійку. ( 11.2) ● Зафіксуйте дисковий ніж. ( 11.4) ● Перевірте ніж на наявність пошкоджень (щербин, тріщин) і зносу; за потреби переставте його. Межі зносу ножів 1 Двосторонній ніж ●На ножі виміряйте відстань (A) від отворів до краю ножа в кількох

Мінімальна прийнятна відстань – 6 мм. 2 Крильчатий ніж ●Виміряйте ширину ножа (B) на відігнутому вгору краї крильчатого

Мінімальна ширина ножа – 18 мм. Демонтаж ножового блока ● Зафіксуйте дисковий ніж. ( 11.4) ● Відкрутіть гвинт (1). ●Зніміть гвинт (1), крильчатий ніж (2) та дисковий ніж (3). Монтаж ножового блока ●Вставте дисковий ніж (3) і зафіксуйте його. ( 11.4) ● Установіть крильчатий ніж (2) і вкрутіть гвинт (1) (25 Нм). ●Відтягніть назад стопор і зафіксуйте його гвинтом, щоб дисковий ніж міг знову вільно обертатися. ( 11.4) Переставляння ножів

Після монтажу дискового ножа та перед повторним введенням в експлуатацію стопор необхідно повернути у вихідне положення й закріпити гвинтом (див. рис.). Ножі слід переставляти чи замінювати, перш ніж вони сягнуть межі зносу. Компанія STIHL рекомендує звертатися до офіційного дилера STIHL.

Обов’язково дотримуйтеся вказаних значень моменту затягування, оскільки від цього залежить надійне закріплення ріжучого інструмента. Затуплений ніж знижує продуктивність садового подрібнювача. Тому затуплений двосторонній ніж можна один раз переставити.459 BGUK RU 0478 201 9915 D - UK

EL RO SRHRCSLVLTETKK

● Демонтуйте дисковий ніж, потім відкрутіть гвинти (4) і зніміть їх разом із гайками (5). ●Підніміть дисковий ніж (6). ● Очистьте дисковий ніж. ● Поверніть ножі (6) й покладіть на дисковий ніж, залишаючи відкритими їх гострі краї. Вишикуйте отвори в

●Вставте гвинти (4) в отвори та вкрутіть гайки (5). Затягніть гайки (5) з моментом затягування 10 Нм. Заточування ножів Перед подальшою роботою затуплені ножі необхідно наточити з обох боків. Для оптимального функціонування приладу ножі має заточувати виключно спеціаліст. Компанія STIHL рекомендує звертатися до офіційного дилера STIHL. ● Демонтуйте ножі для заточування. ●Під час заточування охолоджуйте ніж (наприклад, водою). Не слід допускати, щоб поверхня ножа набула синюватого кольору, оскільки це погіршить його ріжучі якості. ●Щоб запобігти вібрації через дисбаланс, нагострюйте ножі рівномірно. ● Перед установленням пересвідчіться, що ніж не пошкоджений. Якщо є видимі щербини чи тріщини або досягнуто граничної межі зносу, ніж необхідно

●Лезо ножа слід заточувати під кутом 30°. ● Заточуйте ніж проти напрямку леза. ●За потреби відшліфуйте ріжучі краї дрібнозернистим шліфувальним

монтажу ножа зважайте на моменти затягування, наведені в розділі «Переставляння ножів».

11.6 Електричний двигун і колеса

Двигун не потребує технічного обслуговування. Підшипники коліс не потребують технічного обслуговування.

11.7 Зберігання та зимовий період

Садовий подрібнювач слід зберігати в сухому закритому приміщенні з малим вмістом пилу. Переконайтеся, що до приладу не матимуть доступу діти. Садовий подрібнювач можна зберігати лише зі встановленою завантажувальною воронкою. Ставлячи садовий подрібнювач на тривале зберігання (у зимовий період), дотримуйтеся таких правил. ● Старанно почистіть всі зовнішні деталі приладу

● Добре змажте рухомі компоненти приладу мастилом або жиром.

12.1 Піднімання та перенесення

садового подрібнювача ● 1. Особа: візьміться за ручку на верхній частині воронки садового подрібнювача (1). ● 2. Особа: візьміться за рейку подовжувача викидного каналу садового подрібнювача (2). ●Піднімайте садовий подрібнювач

12.2 Штовхання або тягнення

садового подрібнювача ●Міцно візьміться за ручку (1) садового подрібнювача та нахиліть його назад. ● Садовий подрібнювач можна повільно (у темпі ходи) тягти або

Небезпека травмування! Перед транспортуванням ретельно прочитайте розділ «Техніка безпеки», особливо розділ «Транспортування приладу», і суворо дотримуйтеся відповідних вказівок. ( 4.4) Для піднімання чи перенесення приладу потрібні принаймні 2 особи. Для роботи потрібно надягти захисний одяг, який повністю закриває передпліччя та верхню частину тіла.

12.3 Транспортування садового

подрібнювача на вантажній

●Щоб запобігти сповзанню приладу, його слід закріплювати відповідними засобами кріплення. Канати й ремені слід закріплювати на колісному каркасі (1) чи завантажувальній лійці (2). Важлива інформація про догляд і технічне обслуговування для продукції типу електричний садовий подрібнювач (STIHL GHE) Компанія STIHL не несе відповідальності за травмування людей і пошкодження майна, спричинені недотриманням наведених у посібнику з експлуатації вимог, у першу чергу інструкцій з експлуатації та обслуговування, а також правил техніки безпеки, або застосування недозволеного навісного обладнання і запасних частин. Обов’язково дотримуйтеся наведених нижче інструкцій, щоб запобігти пошкодженням і надмірному зносу вашого приладу STIHL.

1. Швидкозношувані деталі

Окремі деталі приладів STIHL навіть за

належної експлуатації зношуються. Їх, залежно від тривалості та способу використання, потрібно своєчасно замінювати. Зокрема, це стосується:

2. Дотримання вимог, наведених у

цьому посібнику з експлуатації Під час експлуатації, технічного обслуговування та зберігання приладів STIHL необхідно ретельно виконувати наведені в цьому посібнику вказівки. Відповідальність за всі пошкодження, які виникли в результаті недотримання інструкцій із техніки безпеки, експлуатації та техобслуговування, несе користувач. Насамперед, ідеться про: – використання недостатнього (за площею поперечного перерізу) кабелю живлення; – неправильне підключення до мережі (з невідповідною напругою); – недозволені компанією STIHL зміни в конструкції приладу; – використання недозволеного, невідповідного або неякісного інструменту та приладдя; – використання приладу не за призначенням; – використання приладу для спортивних заходів та інших змагань; – пошкодження приладу в результаті експлуатації з дефектними компонентами.

3. Технічне обслуговування

Усі роботи, перелічені в розділі «Обслуговування», потрібно виконувати регулярно. Якщо користувач не в змозі виконати необхідні роботи самостійно, йому слід звернутися до офіційного дилера. Для технічного обслуговування та ремонту приладів компанія STIHL рекомендує звертатися до офіційного дилера STIHL. Спеціалісти офіційних дилерських центрів STIHL регулярно проходять навчання та отримують технічний інструктаж. У випадку невиконання робіт із техобслуговування можливі пошкодження приладу, відповідальність за які несе користувач. Зокрема, йдеться про такі пошкодження: – пошкодження електродвигуна через засмічення вентиляційних прорізів (отворів для всмоктування повітря, ребер охолодження, робочого

вентилятора); – корозія й інші пошкодження внаслідок неправильного зберігання; – пошкодження приладу через використання неякісних запчастин; – пошкодження внаслідок несвоєчасного/недостатнього технічного обслуговування або виконання ремонту чи техобслуговування не в майстерні спеціалізованого сервісного центру.

13. Зведення зносу до

мінімуму та запобігання пошкодженням

14. Замінювані запчастини461

Матеріал для подрібнення треба не викидати на сміття, а переробляти на компост. Упаковка, прилад і додаткове приладдя виготовлені з матеріалів, що мають вторинно перероблятися та належно утилізуватися. Екологічно правильна роздільна утилізація сприяє повторному використанню вторсировини. Після закінчення терміну служби приладу, здайте його в пункт прийому вторсировини. Неправильна

може зашкодити здоров’ю та забруднити навколишнє середовище.

16.1 Декларація виробника про

відповідність стандартам ЄС садового подрібнювача STIHL GHE 105.0 STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen (Лангкампфен)

заявляє під власну відповідальність, що – Тип конструкції: електричний садовий подрібнювач – Марка: STIHL – Тип: GHE 105.0 – Потужність: 2200 Вт – Серійний ідентифікатор: 6007 відповідає застосовним положенням Директив 2000/14/EC, 2006/42/EC, 2014/30/EU і 2011/65/EU, було розроблено та виготовлено відповідно до версій зазначених нижче стандартів, чинних на дату виробництва: EN 50434, EN 60335-1, EN 55014-1 та EN 55014-2.

і гарантований рівень звукової потужності було визначено відповідно до Директиви 2000/14/EC, Додаток V. – Виміряний рівень звукової потужності: 99,4 дБ(А) – Гарантований рівень звукової потужності: 102 дБ(А) Технічна документація зберігається в компанії STIHL Tirol GmbH. Рік випуску та серійний номер вказано на садовому подрібнювачі. Лангкампфен, 31.10.2023 STIHL Tirol GmbH

Matthias Fleischer, керівник відділу розробки продуктів

Sven Zimmermann, начальник відділу

16.2 Знак відповідності

Інформація щодо сертифікатів та заяв про відповідність вимогам EAC, які підтверджують виконання технічних Директив та вимог Митного Союзу є на сайтах www.stihl.ru/eac або її можна замовити по телефону у відповідному національному представництві STIHL. Технічні Директиви та вимоги України виконуються.

16.3 Встановлена тривалість

використання Повна встановлена тривалість використання становить до 30 років. Встановлена тривалість використання передбачає регулярне технічне обслуговування та догляд відповідно до вимог інструкції з використання.

16. Декларація виробника

про відповідність0478 201 9915 D - UK

16.5 Дочірні компанії STIHL

РОСІЙСЬКА ФЕДЕРАЦІЯ ООО «АНДРЕАС ШТИЛЬ МАРКЕТИНГ» вул. Тамбовська, буд. 12, літ. В, офіс 52 192007 Санкт-Петербург, Росія Гаряча лінія: +7 800 4444 180 E-mail: info@stihl.ru

ТОВ «Андреас Штіль» вул. Антонова 10, с. Чайки 08135 Київська обл., Україна Телефон: +38 044 393-35-30 Факс: +380 044 393-35-70 E-mail: info@stihl.ua www.stihl.ua Гаряча лінія: +38 0800 501 930

Представництво ANDREAS STIHL AG & Co. KG вул. К. Цеткін, 51-11a 220004 Мінськ, Білорусь Гаряча лінія: +375 17 200 23 76

Представництво ANDREAS STIHL AG & Co. KG вул. Шагабутдінова, 125А, оф. 2 050026 Алмати, Казахстан Гаряча лінія: +7 727 225 55 17

16.7 Імпортери STIHL

ТОВ «Андреас Штіль» вул. Антонова 10, с. Чайки 08135 Київська обл., Україна

Мережевий запобіжник до 16 А під час запуску приладу й у випадку значного навантаження буде часто спрацьовувати.

REACH – це постанова ЄС про реєстрацію, оцінювання та допускання хімічних речовин. Для отримання інформації про виконання постанови REACH (EG) № 1907/2006 перейдіть на веб-сторінку www.stihl.com/reach Несправність: Не запускається електродвигун. Можлива причина: – Спрацював запобіжний вимикач електродвигуна – Немає напруги в мережі – Пошкоджено з’єднувальний кабель/штекер, штепсельну муфту або вимикач – Пошкоджено запобіжник для британського штекера (стосується приладів для Великобританії). – Завантажувальну лійку не закрито належним чином – спрацював механізм автоматичного вимкнення (захисне блокування) – Заблоковано дисковий ніж – Стопор не переведено у вихідне

– Зачекайте, доки прилад охолоне ( 8.6). – Перевірте запобіжник на з’єднувальному мережевому кабелі ( 10.1). – Перевірте й за потреби замініть кабель, штекер, муфту або вимикач (виконує електрик) ( 10.1). – Замініть запобіжник . – Закрийте й міцно загвинтіть завантажувальну лійку ( 11.3) – Демонтуйте завантажувальну лійку

видаліть із корпусу подрібнений матеріал (Увага! Від’єднайте мережевий кабель) ( 11.2). – Переведіть стопор у вихідне положення ( 11.4) Несправність: Часто спрацьовує мережевий

Можлива причина: – неправильно підібраний з’єднувальний кабель; – перевантаження мережі;

характеристики GHE 105.0 Потужність (P

) 2200 Вт Номінальна сила струму (I

)10А Номінальна напруга 230 В~ Частота 50 Гц

обертів (n): 2720 /хв

запобіжник 16 A* Клас захисту I Тип захисту захист від розприскування води (IPX4) Режим роботи P40 40 с час навантаження 60 с холостий

Двосторонній ніж 10 Н·м Д/Ш/В 77/48/97 см Вага (m): 20 кг 20 кг (Швейцарія) 21 кг (Великобритані

Емісія шуму: Відповідно до стандарту 2000/14/EC / S.I. 2001/1701: гарантований рівень звукової потужності, L WAd 102 dB(A) Похибка K

3 дБ(А) Відповідно до стандарту EN 50434: Рівень гучності на робочому місці L

несправностей Якщо вам потрібна кваліфікована допомога, рекомендуємо звернутися до офіційного дилера

– Прилад перенавантажено

– Виберіть відповідний з’єднувальний кабель ( 10.1) – Підключіть прилад до іншого електроланцюга – Завантажуйте менше матеріалу для подрібнення; переставте, нагостріть або замініть ніж ( 11.5) Несправність Продуктивність садового подрібнювача

Можлива причина – Затупилися ножі.

– Переставте, нагостріть або замініть ніж ( 11.5)

19.1 Підтвердження передачі

19.2 Підтвердження про

надання технічного обслуговування Під час технічного обслуговування надайте цей посібник з експлуатації офіційному дилеру STIHL. На заздалегідь надрукованих полях він зробить запис про проведення технічного обслуговування.

обслуговування Дата проведення обслуговування Дата проведення наступного обслуговування

16.4 STIHL штаб-пәтері

ТОВ «Андреас Штіль» вул. Антонова 10, с. Чайки 08135 Київська обл., Україна

19.1 Берілісті растау
