LIETOŠANAS INSTRUKCIJA GHE 105 STIHL

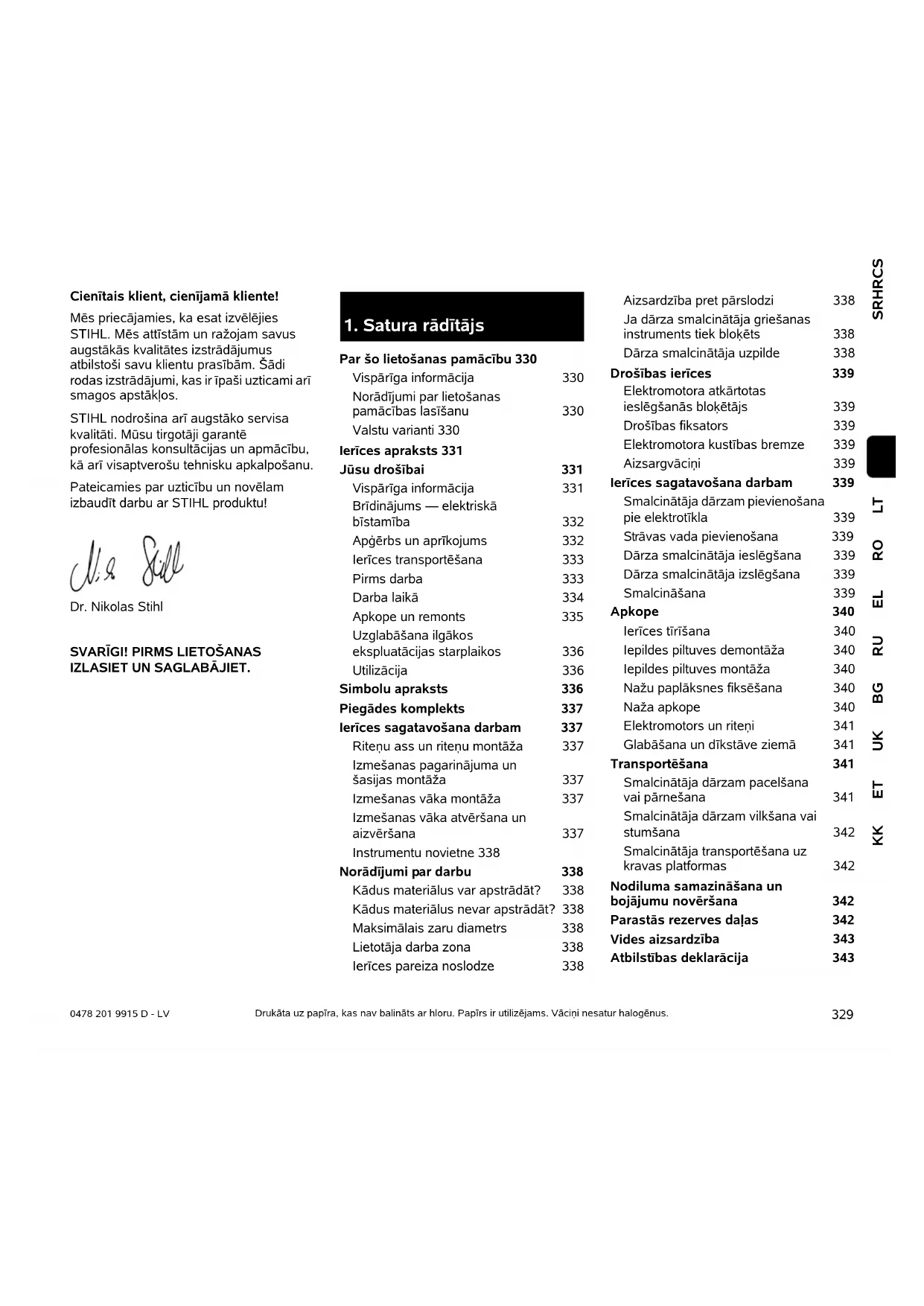

SRHRCSLV 0478 201 9915 D - LV LTROELRUBGUKETKK Cienītais klient, cienījamā kliente! Mēs priecājamies, ka esat izvēlējies STIHL. Mēs attīstām un ražojam savus augstākās kvalitātes izstrādājumus atbilstoši savu klientu prasībām. Šādi rodas izstrādājumi, kas ir īpaši uzticami arī smagos apstākļos. STIHL nodrošina arī augstāko servisa kvalitāti. Mūsu tirgotāji garantē profesionālas konsultācijas un apmācību, kā arī visaptverošu tehnisku apkalpošanu. Pateicamies par uzticību un novēlam izbaudīt darbu ar STIHL produktu! Dr. Nikolas Stihl

SVARĪGI! PIRMS LIETOŠANAS

IZLASIET UN SAGLABĀJIET. Drukāta uz papīra, kas nav balināts ar hloru. Papīrs ir utilizējams. Vāciņi nesatur halogēnus.

Par šo lietošanas pamācību 330 Vispārīga informācija 330 Norādījumi par lietošanas pamācības lasīšanu 330 Valstu varianti 330 Ierīces apraksts 331 Jūsu drošībai 331 Vispārīga informācija 331 Brīdinājums — elektriskā bīstamība 332 Apģērbs un aprīkojums 332 Ierīces transportēšana 333 Pirms darba 333 Darba laikā 334 Apkope un remonts 335 Uzglabāšana ilgākos ekspluatācijas starplaikos 336 Utilizācija 336 Simbolu apraksts 336 Piegādes komplekts 337 Ierīces sagatavošana darbam 337 Riteņu ass un riteņu montāža 337 Izmešanas pagarinājuma un šasijas montāža 337 Izmešanas vāka montāža 337 Izmešanas vāka atvēršana un aizvēršana 337 Instrumentu novietne 338 Norādījumi par darbu 338 Kādus materiālus var apstrādāt? 338 Kādus materiālus nevar apstrādāt? 338 Maksimālais zaru diametrs 338 Lietotāja darba zona 338 Ierīces pareiza noslodze 338 Aizsardzība pret pārslodzi 338 Ja dārza smalcinātāja griešanas instruments tiek bloķēts 338 Dārza smalcinātāja uzpilde 338 Drošības ierīces 339 Elektromotora atkārtotas ieslēgšanās bloķētājs 339 Drošības fiksators 339 Elektromotora kustības bremze 339 Aizsargvāciņi339 Ierīces sagatavošana darbam 339 Smalcinātāja dārzam pievienošana pie elektrotīkla 339 Strāvas vada pievienošana 339 Dārza smalcinātāja ieslēgšana 339 Dārza smalcinātāja izslēgšana 339 Smalcināšana 339 Apkope 340 Ierīces tīrīšana 340 Iepildes piltuves demontāža 340 Iepildes piltuves montāža 340 Nažu paplāksnes fiksēšana 340 Naža apkope 340 Elektromotors un riteņi341 Glabāšana un dīkstāve ziemā 341 Transportēšana 341 Smalcinātāja dārzam pacelšana vai pārnešana 341 Smalcinātāja dārzam vilkšana vai stumšana 342 Smalcinātāja transportēšana uz kravas platformas 342 Nodiluma samazināšana un bojājumu novēršana 342 Parastās rezerves daļas 342 Vides aizsardz ība 343 Atbilstības deklarācija 3430478 201 9915 D - LV

2.1 Vispārīga informācija

Šī lietošanas pamācība ir ražotāja oriģinālās lietošanas pamācības tulkojums saskaņā ar EK direktīvu 2006/42/EC. STIHL pastāvīgi strādā pie tā produktu klāsta tālākas attīstības. Tādēļ mums ir jāsaglabā tiesības mainīt piegādes apjomu formas, tehnoloģiju un aprīkojuma ziņā. Šī iemesla dēļ uz šajā brošūrā esošo informāciju un ilustrācijām nevar pieteikt nekādas pretenzijas. Šaj ā lietošanas pamācībā ir aprakstīti iespējamie modeļi, kuri nav pieejami visās valstīs. Šī lietošanas pamācība ir aizsargāta ar autortiesībām. Visas tiesības ir aizsargātas, it īpaši tiesības uz pavairošanu, tulkošanu un apstrādi elektroniskās sistēmās.

2.2 Norādījumi par lietošanas

pamācības lasīšanu Attēli un teksti apraksta noteiktus rīcības soļus. Šajā lietošanas pamācībā ir paskaidroti visi attēlu simboli, kas atrodas uz ierīces. Skatīšanās virziens Lietošanas pamācībā norādītais skatīšanās virziens pa kreisi un pa labi: lietotājs stāv aiz ierīces (darba pozīcija). Norādes uz nodaļām Ar bultiņu ir sniegtas norādes uz attiecīgajām nodaļām un apakšnodaļām, kur atrodams detalizētāks skaidrojums. Šis piemērs ietver norādi uz nodaļu: ( 3.) Teksta fragmentu marķējums Aprakstītie norādījumi var būt apzīmēti tālāk minētajos veidos. Rīcības soļi, kas lietotājam norāda veikt kādu darbību: ● izmantojot skrūvgriezi, atskrūvējiet skrūvi (1), nospiediet rokturi (2)... Vispārīgs uzskaitījums: – produkta izmantošana sporta vai sacensību pasākumos. Teksti ar papildu nozīmi Lai īpaši izceltu teksta fragmentus ar papildu nozīmi, lietošanas pamācībā tiem pievienots kāds no tālāk minētajiem simboliem. Teksti, kas saistīti ar attēliem Attēli, kuros paskaidrota ierīces lietošana, ir sniegti lietošanas pam ācības sākumā. Kameras simbols tiek izmantots, lai attēlu lappusēs redzamos attēlus sasaistītu ar attiecīgo šīs lietošanas pamācības teksta daļu.

Atkarībā no piegādes valsts STIHL komplektācijā ietver ierīces ar dažādiem spraudņiem un slēdžiem. Attēlos ir parādītas ierīces ar Euro spraudni; ierīces ar cita veida spraudņiem tīklam tiek pievienotas līdzīgi. ES atbilstības deklarācija smalcinātājam dārzam STIHL GHE 105.0 343 Tehniskie parametri 343 REACH 344 Darbības traucējummeklēšana 344 Apkopes grafiks 345 Nodošanas apstiprinājums 345 Apkopes apstiprinājums 345

2. Par šo lietošanas

pamācību Bīstami! Negadījumu un smagu savainojumu gūšanas risks. Nepieciešams veikt konkrētas darbības vai izvairīties no tām. Brīdinājums! Savainošanās risks. Noteikts rīcības veids pasargā no iespējamas vai paredzamas savainojumu gūšanas. Uzmanību! Brīdina par viegliem savainojumiem vai materiāliem zaudējumiem, kuru rašanos var novērst, veicot konkrētas darbības. Norādījums Informācija par labāku ierīces izmantošanu un iespējami nepareizas lietošanas novēršanu.

4.1 Vispārīga informācija

Strādājot ar šo ierīci, nelaimes gadījumu novēršanas nolūkos noteikti jāievēro šie priekšraksti. Pirms pirmās nodošanas ekspluatācijā uzmanīgi izlasiet visu lietošanas pamācību. Glabājiet lietošanas pamācību, lai to varētu izmantot vēlāk. Šie drošības pasākumi ir nepieciešami jūsu drošībai, tomēr to uzskaitījums nav pilnīgs. Vienmēr izmantojiet ierīci saprātīgi un atbildīgi. Atcerieties, ka ierīces lietotājs ir atbildīgs par negadījumiem, kas var notikt ar citām personām vai to īpašumu. Izpē tiet ierīces sastāvdaļas un ierīces lietošanu. Ierīci atļauts izmantot tikai personām, kas izlasījušas lietošanas pamācību un iepazinušās ar ierīces lietošanu. Pirms ekspluatācijas uzsākšanas lietotājam jāsaņem profesionāla un praktiska apmācība. Lietotājam jāsaņem norādījumi no pārdevēja vai cita speciālista par drošu ierīces lietošanu. Apmācības laikā lietotājam īpaši jāpaskaidro, ka darbam ar ierīci nepieciešama liela rūpība un koncentrēšanās. Pat ja lietojat šo ierīci saskaņā ar norā dījumiem, vienmēr pastāv risks. Ierīci un tās pierīces drīkst nodot (aizdot) tikai tām personām, kas vispusīgi pārzina šo modeli un tā lietošanu. Lietošanas pamācība ir ierīces sastāvdaļa, un tā vienmēr jānodod kopā ar ierīci. Pārliecinieties, ka lietotājam ir pietiekamas fiziskās, maņu un garīgās spējas lietot ierīci un strādāt ar to. Ja lietotāja fiziskās, maņu vai garīgās spējas ir ierobežotas, lietotājs drīkst strādāt tikai atbildīgās personas uzraudzī bā vai saskaņā ar tās norādījumiem. Pārliecinieties, ka lietotājs ir pilngadīgs vai atbilstoši valsts noteikumiem tiek profesionāli apmācīts. Izmantojiet ierīci, kad esat pietiekami atpūties un esat labā fiziskajā vai garīgajā stāvoklī. Ja jums ir veselības problēmas, konsultējieties ar ārstu, vai iespējams strādāt ar ierīci. Ar šo ierīci nedrīkst strādāt pēc alkohola, reakcijas spējas samazinošu medikamentu vai narkotiku lietošanas. Ierīce paredzēta tikai personiskai lietošanai. Uzmanību — negadījumu risks! Smalcinātāju dārzam nedrīkst izmantot (nepilnī gs uzskaitījums): – citu materiālu (piem., stikla, metāla) smalcināšanai; – darbiem, kas nav aprakstīti šajā lietošanas pamācībā; –pārtikas produktu ražošanai (piem., ledus smalcināšanai, jaukšanai). Drošības apsvērumu dēļ ir aizliegts veikt ierīces izmaiņas, izņemot noteikumiem atbilstošu piederumu montāžu, ko atļauj uzņēmums STIHL; turklāt šādas darbības pārtrauc garantijas darbību. Informāciju par pieļautajiem piederumiem varat saņemt no STIHL specializētā izplatītāja. Īpaši ir aizliegtas jebkādas izmaiņas ierīcē, kas palielina tās jaudu vai iekšdedzes motora vai elektromotora apgriezienu skaitu.

1 Piltuve 2 Regulēšanas skrūves 3 Izmešanas vāks 4 Riteņu stiprinājums 5 Pamatierīce 6 Balsta rokturis 7 -Ieslēgšanas/izslēgšanas slēdzis ar strāvas pieslēgumu 8 Jaudas plāksnīte ar ierīces numuru 9 Instrumentu novietne

Savainojumu risks! Lietotāji, kas nav apmācīti, nevar atpazīt un novērtēt smalcinātāja dārzam radīto apdraudējumu. Lietotājam vai citām personām var rasties smagi vai nāvējoši savainojumi. Nosmakšanas risks! Ja bērni spēlējas ar iesaiņojuma materiālu, pastāv nosmakšanas risks. Neglabājiet iesaiņojuma materiālu bērniem pieejamā vietā. STIHL smalcinātāji dārzam ir paredzēti zaru materiāla un augu atlieku sasmalcināšanai. Izmantošana citiem nolūkiem nav atļauta, var būt bīstama un var izraisīt ierīces bojājumus.0478 201 9915 D - LV

Izmantojot ierīci, aizliegts transportēt priekšmetus, dzīvniekus un personas, jo īpaši bērnus. Izmantojot ierīci publiskās vietās, parkos, sporta laukumos, ielu malās, lauksaimniecības un mežsaimniecības uzņēmumos, jāievēro īpaša piesardzība. Atlaidiet ierīci tikai tad, kad tā stāv uz līdzenas virsmas un nevar pa to noripot.

4.2 Brīdinājums — elektriskā bīstamība

Ekspluatējiet ierīci tikai ar attītu strāvas vadu. Ja vads ir uztīts uz spoles, pirms lietošanas tas vienmēr pilnībā jāatritina. Nekad neizmantojiet bojātu pagarinājuma vadu. Nomainiet bojātus vadus un nekad neveiciet pagarinājuma vadu remontu. Ja ekspluatācijas laikā tiek bojāts strāvas vads vai pagarinājuma vads, nekavējoties atvienojiet strāvas vadu vai pagarinājuma vadu no strāvas padeves tīkla. Nekādā gadījumā nepieskarieties bojātajam strāvas vadam vai bojātajam pagarinājuma vadam. Ierīci nedrīkst izmantot, ja vadi ir bojāti vai nolietoti. Īpaši jāpārbauda str āvas pievienošanas vada bojājumi un nolietojums. Strāvas vadu apkopes un remonta darbus drīkst veikt tikai īpaši apmācīti speciālisti. Pieskarieties griešanas mehānismam (nažiem) tikai tad, kad ierīce ir atvienota no elektrotīkla. Vienmēr uzmanieties, lai izmantotie strāvas vadi būtu pietiekami aizsargāti. Nestrādājiet lietus laikā un slapjā vidē. Strādājot ārā, izmantojiet tikai mitrumnecaurlaidīgus pagarinātāja vadus, kas ir piemēroti darbam ar ierīci ( 10.1). Nevelciet pievienošanas vadu; atvienojiet to pie spraudņa un kontaktligzdas. Neatstājiet ierīci nenosegtu lietus laikā. Ja ierīce tiek pievienota pie strāvas ģeneratora, uzmanieties, lai to nebojātu strāvas stipruma svārstī bu dēļ. Pievienojiet ierīci tikai tādam strāvas avotam, kuram ir aizsargaprīkojums strāvas noplūdes gadījumiem un kuru aktivizē maks. 30 mA liels strāvas stiprums. Lai iegūtu plašāku informāciju, vērsieties pie elektriķa.

4.3 Apģērbs un aprīkojums

Darba laikā vienmēr nēsājiet stingrus apavus ar neslīdošām zolēm. Nekad nestrādājiet bez apaviem vai, piemēram, sandalēs. Darba laikā un jo īpaši apkopes darbu laikā, kā arī ierīces transportēšanas laikā vienmēr valkājiet ādas aizsargcimdus ar slēgtu aproci. Darba laikā vienmēr izmantojiet cieši pieguļošas aizsargbrilles. Atbilstošas aizsargbrilles ir tādas tirdzniecībā pieejamas aizsargbrilles, kuru mehāniskā izturība ir pārbaudīta saskaņā ar standartu EN 166 vai valsts noteikumiem un kuras ir atbilstoši marķētas. Darba laikā vienmēr izmantojiet dzirdes aizsardzī bas līdzekļus. Atbilstoši dzirdes aizsardzības līdzekļi ir tādi tirdzniecībā pieejami līdzekļi, kas atbilst standartam EN 352 vai valsts noteikumiem un ir atbilstoši marķēti. Lietojiet abus aizsardzības līdzekļus visu darba laiku. Strādājot ar ierīci, nēsājiet atbilstošu un piegulošu apģērbu, t. i., kombinezonu, nevis virsvalku. Darba laikā nenēsājiet šalles, kaklasaites, rotaslietas, lences vai lentas un citus brīvi plandošus apģērba gabalus. Uzmanību! Strāvas trieciena risks! Ar elektrisko drošību ir saistīts strāvas vads, kontaktspraudnis, ieslēgšanas/izslēgšanas slēdzis un pievienošanas vads. Lai novērstu elektriskās strāvas trieciena risku, nedrīkst izmantot bojātus vadus, savienojumus un kontaktspraudņus, kā arī noteikumiem neatbilstošus pievienošanas vadus. Tādēļ regulāri pārbaudiet, vai pievienošanas vads nav bojāts vai novecojis (plīsumi). Elektriskās strāvas trieciena risks! Nepievienojiet bojātu vadu elektrotīklam un pieskarieties bojātam vadam tikai tad, kad tas ir atvienots no elektrotīkla.333 SRHRCSLV 0478 201 9915 D - LV LTROELRUBGUKETKK Darba laikā un veicot darbus ar ierīci, gariem matiem jābūt nostiprinātiem un pasargātiem (nēsājiet galvassegu, cepuri utt.).

4.4 Ierīces transportēšana

Strādājiet tikai ar aizsargcimdiem, ( 4.3) lai izvairītos no savainojumiem, ko var izraisīt asas un karstas ierīces daļas. Netransportējiet ierīci, ja elektromotors darbojas. Pirms transportēšanas izslēdziet elektromotoru, ļaujiet nažiem apstāties un atvienojiet strāvas kontaktspraudni. Transportējiet ierīci tikai tad, kad elektromotors ir atdzisis. Transportējiet ierīci tikai ar noteikumiem atbilstoši piemontētu iepildes piltuvi. Ņemiet vērā ierīces svaru, īpaši gadījumos, kad ierīce jāsagāž. Lietojiet atbilstošus iekraušanas palīglīdzekļus (iekraušanas rampas, pacelšanas ierīces). Nostipriniet ierīci uz kravas platformas ar pareizi izvietotiem stiprinājuma līdzekļiem (siksnām, trosēm utt.) lietošanas pamā cībā minētajās stiprinājuma vietās. ( 12.3) Velciet vai stumiet ierīci tikai soļu ātrumā. Nevelciet, izmantojot palīglīdzekļus! Ierīces transportēšanas laikā ievērojiet vietējos noteikumus, jo īpaši noteikumus attiecībā uz kravas drošību un priekšmetu transportēšanu uz kravas platformām.

Pārliecinieties, vai ierīci izmanto tikai tādas personas, kas ir izlasījušas lietošanas pamācību. Pirms pirmās lietošanas jānoņem iepakojums un transporta stiprinājumi. Ievērojiet vietējās pašvaldības noteikto dārza tehnikas ar iekšdedzes motoru vai elektromotoru lietošanas laiku. Pirms ierīces lietošanas nomainiet visas nederīgās, nolietotās un bojātās detaļas. Ja uz ierīces esošie bīstamības un brīdinājuma norādījumi ir bojāti vai nav salasāmi, tie ir jāatjauno. Jaunas uzlīmes un citas rezerves detaļas varat iegādāties no STIHL specializētā izplatītāja. Pirms lietošanas jāpārbauda un jānodrošina tālāk norādītais: –Ierīce ir drošā darba stāvoklī. Tas nozīmē, ka visi pārsegi un aizsardzības aprīkojums ir paredzētajās vietās un nevainojamā stāvoklī. – Elektriskajam savienojumam tiek izmantota noteikumiem atbilstoša kontaktligzda. – Pievienošanas un pagarinājuma vada, kontaktspraudņu un savienojumu izolācija nav bojāta. – Visa ierīce (elektromotora korpuss, aizsargaprīkojums, stiprinājuma elementi, naži, nažu vārpsta, nažu paplāksnes utt.) nav nolietota vai bojāta. –Ierīcē nav sasmalcinātā materiāla un piltuve ir tukša. – Ir visas skrūves, uzgriežņi un citi stiprinājuma elementi, un tie ir pievilkti. Vaļīgās skr ūves un uzgriežņus pirms lietošanas sākšanas pievelciet (ievērojot pievilkšanas momentu). Izmantojiet ierīci tikai brīvā dabā. Neizmantojiet to sienas vai nekustīga priekšmeta tuvumā, lai samazinātu savainošanās un materiālu bojājumu risku (lietotājam nav pietiekamas izvairīšanās iespējas, stiklu sasišana, skrāpējumi automobiļiem utt.). Ierīce stabili jānovieto uz līdzenas un stingras pamatnes. Neizmantojiet ierīci uz bruģētas vai grantētas virsmas, jo izmestais vai augšup atsistais materiāls var radīt savainojumus. Pirms ekspluatācijas uzsākšanas pārliecinieties, vai ierīce ir noslēgta atbilstoši noteikumiem. ( 11.3) Iepazīstieties ar ieslēgšanas/izslēgšanas slēdža darbību, lai ārk ārtas situācijās varētu reaģēt ātri un pareizi. Aizsargam pret šļakatām iepildes piltuvē ir jānosedz iepildes atvere, un tas nedrīkst būt bojāts; nomainiet bojātu aizsargu pret šļakatām. Savainošanās risks! Lietojiet ierīci tikai tad, ja tās montāža veikta atbilstoši noteikumiem. Ja ierīcei trūkst detaļu (piem., riteņu), netiek ievēroti noteiktie drošības attālumi, turklāt ierīces stabilitāte var samazināties. Pirms ekspluatācijas sākšanas vizuāli pārbaudiet, vai ierīce atbilst noteikumiem! Tas nozīmē, ka visām ierīces daļām jābū

pilnībā uzstādītām, jo īpaši: Savainojumu risks! Lietotājs var savainoties pie brīvi pieejamajiem asmeņiem. Savainošanās risks! Nodilušas vai bojātas detaļas (piemēram, nodiluši asmeņi) var ietekmēt ierīces drošību un izraisīt lietotāja traumas.0478 201 9915 D - LV

– piltuves augšdaļai jābūt uzstādītai uz piltuves apakšdaļas; – piltuves augšdaļā atbilstoši noteikumiem jābūt uzstādītam aizsargam pret šļakatām un STIHL piltuves ieliktnim ar āboliņa lapas atveri; – iepildes piltuvei jābūt uzstādītai uz pamatierīces, un abām regulēšanas skrūvēm jābūt manuāli pievilktām; –riteņu stiprinājumam ir jābūt pilnībā uzstādītam; – abiem riteņiem jābūt uzstādītiem; – visam aizsardzības aprīkojumam (izmešanas šahtai, aizsargam pret šļakatām) jābūt pieejamam un darba kārtībā; – griešanas mehānismam (nažu paplāksnei) jābūt uzstādītam; – visiem nažiem jābūt uzstādītiem atbilstoši noteikumiem. Ierīcē uzstādīto ieslēgšanas un drošības aprīkojumu nedrīkst noņemt, kā arī nedrīkst apiet tā funkcijas. Vizuāli pārbaudiet, vai nažu paplāksnei nav bojājumu un deformāciju; nepieciešamības gadījumā nomainiet to.

Nekad nestrādājiet, ja bīstamajā zonā atrodas dzīvnieki vai personas, jo īpaši bērni. Nestrādājiet ar ierīci lietus un negaisa laikā, jo īpaši, ja pastāv zibens spēriena risks. Ja pamatne ir mitra, samazinātas stabilitātes dēļ palielinās nelaimes gadījumu risks. Strādājiet īpaši piesardzīgi, lai novērstu paslīdēšanu. Ja iespējams, izvairieties no ierīces izmantošanas uz mitras pamatnes. Strādājiet tikai dienas gaismā vai labā mākslīgā apgaismojumā. Darba laikā darba zonai jābūt tīrai un

ārtīgai. Novērsiet paklupšanas iespējas, piem., novāciet akmeņus, zarus vai vadus. Virsma, uz kuras stāv lietotājs, nedrīkst atrasties augstāk par virsmu, uz kuras novietota ierīce. Iedarbināšana Pirms ierīces iedarbināšanas novietojiet to vertikāli stabilā pozīcijā. Nekādā gadījumā neieslēdziet ierīci, ja tā atrodas horizontāli. Uzmanīgi iedarbiniet ierīci, ievērojot norādījumus sadaļā „Ierīces sagatavošana darbam”. ( 10.3) Iedarbinot iekšdedzes motoru vai ieslēdzot elektromotoru, nestāviet priekšā izmešanas atverei. Iedarbināšanas vai ieslēgšanas brīdī dārza smalcinā tājā nedrīkst būt smalcināmais materiāls. Smalcināmais materiāls var tikt izmests, tādējādi radot savainojumus. Iedarbināšanas brīdī ierīce nedrīkst būt sagāzta. Neieslēdziet ierīci pārāk bieži īsā laika posmā, kā arī nerotaļājieties ar ieslēgšanas/izslēgšanas slēdzi. Elektromotors var pārkarst! Tā kā maksimālās patērējamās jaudas režīmā ierīce var izraisīt sprieguma svārst ības, nelabvēlīgu elektrotīkla apstākļu gadījumā var tikt radīti citu tai pašai strāvas ķēdei pievienoto ierīču darbības traucējumi. Šajā gadījumā jāveic atbilstoši pasākumi (piemēram, ierīce jāpievieno citai strāvas ķēdei, ierīce jāizmanto, pievienojot to strāvas ķēdei ar zemu pilno pretestību). Ekspluatācija Ja ierīce darbojas, nekad nelieciet seju vai citas ķermeņa daļas virs iepildes piltuves un izmešanas atveres priekšā. Vienmēr turiet galvu un ķermeni drošā attālumā no iepildes atveres. Nekad nelieciet rokas, citas ķermeņa daļas vai apģērbu iepildes piltuvē vai izmešanas šahtā. Pastāv acu, sejas, pirkstu, roku u. c. ķermeņa daļu savainošanas risks. Vienmēr saglabājiet līdzsvaru un stabilu pozīciju. Nekad nestiepieties uz priekšu. Aizsargu pret šļakatām darba laikā nedrīkst mainīt (piem., noņemt, atvāzt, ieķīlēt, bojāt). Uzpildes laikā lietotājam jāatrodas norādītajā darba zonā. Darba laikā vienmēr uzturieties darba zonā, nekad neuzturieties izmešanas zonā. ( 8.4) Nekad ierīci nesagāziet uz sāniem, darbojoties iekšdedzes motoram vai elektromotoram. Savainošanās risks! Nekad nelieciet rokas vai kājas virs, zem vai pie rotējošām detaļām. Savainojumu risks! Darba laikā smalcināmo materiālu var izmest atpakaļ. Lietotājam var nopietni ievainot seju, acis un rokas. Tāpēc izmantojiet aizsargbrilles un aizsargcimdus ( 4.3) un turiet galvu tālāk no iepildes atveres.335 SRHRCSLV 0478 201 9915 D - LV LTROELRUBGUKETKK Ja darba laikā ierīce apgāžas, nekavējoties izslēdziet elektromotoru un atvienojiet strāvas vadu. Uzmaniet, lai smalcināmais materiāls neuzkrātos izmešanas šahtā, jo tādējādi var pasliktināties smalcināšanas rezultāts vai rasties materiāla atsitiens. Uzpildot smalcinātāju īpašu uzmanību pievērsiet tam, lai smalcināšanas kamerā nenokļūtu svešķermeņi, piem. metāla detaļas, akmeņi, plastmasa, stikls, jo tie var radīt bojājumus un atsitienus no iepildes piltuves. Ņemiet vērā griešanas darbarīka brīvskrējienu; nepieciešamas dažas sekundes, līdz darbarīks ir pilnībā apstā jies. Izslēdziet elektromotoru, atvienojiet strāvas vadu un ļaujiet visiem rotējošiem instrumentiem apstāties, – pirms atiešanas no ierīces vai tās atstāšanas bez uzraudzības; –pirms ierīces pārvietošanas, pacelšanas, nešanas, sagāšanas, stumšanas vai vilkšanas; – pirms regulēšanas skrūvju atskrūvēšanas un ierīces atvēršanas; – pirms ierīces transportēšanas; – pirms griešanas mehānismā, iepildes piltuvē vai izmešanas kanālā radušās bloķēšanas vai aizsprostojuma novēršanas; – pirms darbībām ar nažu paplāksni; – pirms ierīces pārbaudes vai tīrīšanas, kā arī citu darbu veikšanas. Ja griešanas darbarīkā iekļūst sveš ķermeņi, ierīce rada neparastas skaņas vai vibrācijas, nekavējoties izslēdziet elektromotoru un ļaujiet ierīcei apstāties. Atvienojiet strāvas vadu, noņemiet iepildes piltuvi un veiciet šādas darbības. –Pārbaudiet, vai ierīcei, jo īpaši griešanas mehānismam (nažiem, naža paplāksnei, nažu stiprinājumam, nažu stiprinājuma skrūvei, skavu gredzenam) nav bojājumu un nodiluma pazīmju, un nepieciešamības gadījumā lieciet speciālistam veikt remontu un apkopes darbus, pirms atsākat darbu ar ierīci. –Pārbaudiet, vai visas griešanas darbarīka daļas ir stingri montētas, nepieciešamības gadījumā pievelciet skrūves (ņemiet vērā pievilkšanas momentu). – Lieciet speciālistam nomainīt vai remontēt bojātās un nolietotās daļas, nomainītajām daļām jābūt ar tādām pašām īpašībām.

4.7 Apkope un remonts

Pirms apkopes darbu (tīrīšanas, remonta utt.) sākšanas un pirms pievienošanas vada savijumu vai bojājumu pārbaudes novietojiet ierīci uz stingras, līdzenas pamatnes, izslēdziet elektromotoru un atvienojiet strāvas vadu. Pirms apkopes darbu veikšanas ļaujiet ierīcei aptuveni 5 minūtes atdzist. Griešanas darbarīka apkopes darbu laikā ņemiet vērā, ka griešanas darbarīks var turpināt griezties pat ar bloķēšanas ierīci arī tad, ja ierīce ir atslēgta no strāvas padeves. Strāvas pievienošanas vada remontu vai nomaiņu drīkst veikt tikai pilnvaroti profesionāli elektriķi. Tīrīšana Pēc darba visu ierīci rūpīgi iztīriet. ( 11.1) Nekad neizmantojiet augstspiediena tīrīt āju un nemazgājiet ierīci zem tekoša ūdens (piem., ar dārza šļūteni). Nelietojiet kodīgus tīrīšanas līdzekļus. Tie var bojāt plastmasu un metālus un tādējādi ietekmēt STIHL ierīces drošu lietošanu. Apkopes darbi Lietotājs drīkst veikt tikai tos apkopes darbus, kas aprakstīti šajā lietošanas pamācībā; visus citus darbus lieciet veikt specializētam izplatītājam. Ja jums trūkst nepieciešamo zināšanu un palīglīdzekļu, vienmēr griezieties pie specializētā izplatītāja. STIHL iesaka apkopes un remonta darbu veikšanu uzticēt tikai STIHL specializētajam izplatītājam. Savainošanās risks! Lietotāju var smagi savainot atlēkušais smalcināmais materiāls un svešķermeņi. Sargājiet ierīci no svešķermeņiem un nekavējoties novērsiet aizsprostojumus. Savainošanās risks! Uzpildot smalcinātāju ar zaru materiālu, tas var tikt izsviests atpakaļ. Lietotāju var smagi savainot atlēkušais smalcināmais materiāls. Valkājiet aizsargcimdus un aizsargbrilles ( 4.3)!0478 201 9915 D - LV

STIHL specializētie izplatītāji tiek regulāri apmācīti, un to rīcībā tiek nodota tehniskā informācija. Lietojiet tikai instrumentus, piederumus vai pierīces, ko šai ierīcei atļāvis uzņēmums STIHL, vai arī tehniski līdzvērtīgas daļas. Pretējā gadījumā pastāv savainojumu gūšanas vai ierīces bojājumu risks. Ja rodas jautājumi, vērsieties pie specializētā izplatītāja. STIHL oriģinālie instrumenti, piederumi un rezerves daļas, ņemot vērā to īpašības, ir optimāli pielā gotas ierīcei un lietotāja prasībām. Oriģinālās STIHL rezerves daļas var atpazīt pēc STIHL rezerves daļu kataloga numura, STIHL emblēmas un STIHL rezerves daļas apzīmējuma. Uz nelielām daļām var būt tikai apzīmējums. Brīdinājuma un norādījumu uzlīmēm vienmēr jābūt tīrām un salasāmām. STIHL specializētajam izplatītājam ir jānomaina bojātas vai pazudušas uzlīmes ar jaunām oriģinālām uzlīmēm. Ja k āda no daļām tiek nomainīta ar jaunu daļu, raugieties, lai uz jaunās daļas būtu tādas pašas uzlīmes. Darbus pie griešanas mehānisma veiciet tikai ar aizsargcimdiem ( 4.3), ievērojot vislielāko piesardzību. Pārliecinieties, vai visi uzgriežņi, tapas un skrūves, jo īpaši griešanas mehānisma skrūves, ir stingri pieskrūvētas, lai ierīces ekspluatācija būtu droša. Regulāri pārbaudiet, vai ierīces detaļas nav nodilušas vai bojātas, jo īpaši pirms novietošanas glabāšanā (piem., pirms ziemas sezonas). Drošības apsvērumu dēļ nolietojušās vai bojātās daļas nomainiet, lai ierīce vienmēr bū tu drošā darba stāvoklī. Ja apkopes darbu veikšanas laikā ir noņemtas daļas vai aizsargierīces, pēc tam tās nekavējoties jāmontē atbilstoši norādēm.

4.8 Uzglabāšana ilgākos ekspluatācijas

starplaikos Pirms ierīces novietošanas slēgtā telpā ļaujiet tai apm. 5 minūtes atdzist. Pārliecinieties, vai ierīce ir aizsargāta pret neatļautu lietošanu (piem., bērniem). Pirms novietošanas glabāšanai (piem., pirms ziemas sezonas) ierīci rūpīgi iztīriet. Glabājiet ierīci ekspluatācijai drošā stāvoklī. Novietojiet ierīci uz līdzenas virsmas tā, lai tā nevarētu nejauši pa to noripot.

Atkritumvielas var kaitēt cilvēkiem, dzīvniekiem un apkārtējai videi, tādēļ tās atbilstoši jāutilizē. Vērsieties tuvākajā atkritumu otrreizējās pārstrādes centrā vai pie sava specializētā izplatītāja, lai uzzinātu, kā pareizi utilizēt atkritumvielas. STIHL iesaka STIHL specializēto izplatītāju. Pārliecinieties, vai nolietotā ierīce tiek utilizēta atbilstoši noteikumiem. Pirms utilizēšanas ierīci padariet nelietojamu. Lai novērstu negadījumus, atvienojiet strāvas vadu vai elektromotora pievienošanas vadu. Savainojumu risks brīvi pieejama naža dēļ! Novietojiet smalcinātāju dārzam glabāšanā tikai ar uzstādītu iepildes piltuvi.

Uzmanību! Pirms ekspluatācijas izlasiet lietošanas pamācību. Savainošanās risks! Neļaujiet nepiederīgām personām uzturēties bīstamajā zonā. Savainošanās risks! Rotējoši instrumenti! Neievietojiet rokas un kājas atverēs, ja ierīce darbojas. Savainošanās risks! Pirms darba pie griešanas darbarīka, pirms apkopes un tīrīšanas darbiem, pirms pievienošanas vada savīšanās vai bojājumu pārbaudes un pirms ierīces atstāšanas izslēdziet elektromotoru un atvienojiet strāvas vadu.337 SRHRCSLV 0478 201 9915 D - LV LTROELRUBGUKETKK

7.1 Riteņu ass un riteņu montāža

● Montējiet riteņu asi (F) ar skrūvēm (J) un uzgriežņiem (K) pie riteņu stiprinājuma (B), izmantojot kombinēto atslēgu (Q) (4 - 6Nm). ● Uzstumiet paplāksnes (L) un riteņus (G) uz montētās riteņu ass. ● Nostipriniet riteņus uz riteņu ass, izmantojot fiksatorus (M). Uzstumiet fiksatorus tikai tiktāl, lai riteņi pēc montāžas varētu brīvi griezties. ● Uzlieciet riteņu vāciņus (H).

7.2 Izmešanas pagarinājuma un

šasijas montāža ● Novietojiet pamatierīci (A) ar piltuvi uz leju uz līdzenas, tīras virsmas. ● No aizmugures iekariniet izmešanas pagarinājumu (C) ar āķiem (1) pamatierīces atverēs (A) un nolieciet tā, lai pamatierīces priekšējā daļa precīzi iegultu izmešanas pagarinājuma atverē. ● Ieskrūvējiet skrūves (P) āķu kupolos (1) (1 - 2Nm), kā parādīts attēlā. ● Iebīdiet šasiju ar abiem riteņu stiprinājumiem (2) pamatierīces vadotnēs(A) līdz atdurei. ● Iespiediet riteņa stiprinājumu (3) izmešanas pagarinājuma atverē. ● Pieskr ūvējiet šasiju ar skrūvēm(N) (1 - 2Nm).

7.3 Izmešanas vāka montāža

● Ievietojiet līsti (E) izmešanas pagarinājumā. Ieskrūvējiet skrūves (O) (1 - 2Nm). ● Uzstādiet smalcinātāju dārzam. ● Uzstādiet izmešanas vāku (D) uz izmešanas pagarinājuma. Uzstādīšanas laikā uzraugiet, lai vāka iekšpusē, labajā un kreisajā pusē esošās ribas (1) precīzi iegultu izmešanas pagarinājuma gropē (2). ● Iespiediet tapas (I) labajā un kreisajā pusē.

7.4 Izmešanas vāka atvēršana un

aizvēršana Izmešanas vāka atvēršana ● Lai veiktu smalcināšanu, atvāziet izmešanas vāku (D) uz augšu un ļaujiet fiksēšanas mēlītei (1) nofiksēties izmešanas pagarinājumā. Valkājiet dzirdes aizsargus! Valkājiet aizsargbrilles! Valkājiet aizsargcimdus! Savainošanās risks! Nekāpiet uz ierīces. Savainošanās risks! Nekad nelieciet rokas, citas ķermeņa daļas vai apģērbu iepildes piltuvē vai izmešanas šahtā.

6. Piegādes komplekts

Poz. Apzīmējums Skaits A Pamatierīce ar iepildes piltuvi

B Riteņu stiprinājums 1 C Izmešanas pagarinājums 1 D Izmešanas vāks 1 E Līste 1 F Riteņa ass 1 G Ritenis 2 H Riteņa vāciņš2 I Tapa 2 J Sešstūrgalvas skrūve M5x40

N Vītņgriešanas skrūve P5 x 40

Q Kombinētā atslēga 1

• Lietošanas pamācība 1

7. Ierīces sagatavošana

darbam Savainošanās risks! Ievērojiet nodaļā „Jūsu drošībai” ietvertos drošības tehnikas noteikumus. ( 4.) Fiksatorus (M) iespējams demontēt, tikai tos sabojājot. Poz. Apzīmējums Skaits

Izmešanas vāka aizvēršana ● Lai transportētu vai uzglabājot taupītu vietu, viegli paceliet fiksēšanas mēlīti (1) un nolaidiet izmešanas vāku (D) uz leju.

7.5 Instrumentu novietne

● Kombinēto atslēgu (Q) no apakšas var ielikt instrumentu novietnē (2) piltuves (1) aizmugurējā daļā.

8.1 Kādus materiālus var apstrādāt?

Organiskus augu atkritumus, piemēram, augļu- un dārzeņu atkritumus, grieztas puķes, lapas, kā arī koku- un dzīvžogu atgriezumus un lielu un zarainu zaru materiālu.

8.2 Kādus materiālus nevar apstrādāt?

Smalcinātājā nedrīkst ievietot akmeņus, stiklu, metāla detaļas (drātis, naglas u. c.) vai plastmasas detaļas. Pamatprincips: ar smalcinātāju nevar apstrādāt materiālus, kurus nevar kompostēt.

8.4 Lietotāja darba zona

● Darba laikā (kad ieslēgts elektromotors vai darbojas iekšdedzes motors) lietotājam drošības nolūkos, jo īpaši, lai izvairītos no atpakaļizmestā materiāla, vienmēr jāatrodas darba zonā (pelēkais laukums X).

8.5 Ierīces pareiza noslodze

Smalcinātāja dārzam elektromotoru vai iekšdedzes motoru drīkst noslogot tik daudz, lai būtiski nesamazinātos apgriezienu skaits. Uzpildiet smalcinātāju dārzam vienmērīgi un nepārtraukti. Ja darba laikā smalcinātāja dārzam apgriezienu skaits samazinās, pārtrauciet uzpildi, lai atslogotu elektromotoru vai iekšdedzes motoru.

8.6 Aizsardzība pret pārslodzi

Ja darba laikā rodas elektromotora pārslodze, iebūvētā aizsardzība pret pārslodzi automātiski izslēdz elektromotoru. Pēc apm. 10 minūtēm dārza smalcinātājs ir atdzisis, un var atsākt tā darbību. Ja aizsardzība pret pārslodzi tiek bieži aktivizēta, tam var būt šādi iemesli: – nepiemērots pievienošanas vads ( 10.1); –tīkla pārslodze; –ierīces pārslodzi izraisa pārāk liels smalcinātā materiāla apjoms vai neasi naži.

8.7 Ja dārza smalcinātāja griešanas

instruments tiek bloķēts Ja dārza smalcinātāja griešanas instruments smalcināšanas laikā tiek bloķēts, nekavējoties izslēdziet elektromotoru un atvienojiet tīkla vadu. Pēc tam noņemiet iepildes piltuvi un novērsiet darbības traucējuma cēloni.

8.8 Dārza smalcinātāja uzpilde

Mīksts materiāls ● Caur lielo taisnstūrveida iepildes atveri (1) uzpildiet organiskos augu atkritumus, piemēram, augļu un dārzeņu atkritumus, grieztas puķes, lapas, tievus zarus u. c. Ciets materiāls ● Koku un dzīvžogu atgriezumi, kā arī zari jāvirza caur STIHL āboliņa lapas atveri (2) gar piltuves labo sienu līdz pat nažu mehānismam. Ierīce pati ievelk cietu materiālu.

8. Norādījumi par darbu

Koku un dzīvžogu atgriezumus ieteicams apstrādāt, kamēr tie ir svaigi, jo svaiga materiāla smalcināšanas jauda ir lielāka nekā sausa vai slapja materiāla smalcināšanas jauda.

9.1 Elektromotora atkārtotas

ieslēgšanās bloķētājs Ierīces darbību var uzsākt, tikai izmantojot slēdzi, nevis vienkārši savienojot pievienošanas vadu ar kontaktligzdu.

9.2 Drošības fiksators

Elektromotoru un smalcināšanas instrumentu drīkst lietot tikai tad, ja iepildes piltuve ir pareizi noslēgta. Atbrīvojot labajā pusē esošo regulēšanas skrūvi (skatoties uz ierīci no priekšpuses) ekspluatācijas laikā, elektromotors tiek izslēgts automātiski un smalcināšanas instruments pēc dažām sekundēm apstājas.

9.3 Elektromotora kustības bremze

Elektromotora kustības bremze saīsina beigšanās laiku no izslēgšanas līdz nažu apstāšanās brīdim; beigšanās laiks ir dažas sekundes ilgs.

Smalcinātāja uzpildes un izmešanas zonā ir aizsargvāciņi. Par aizsargvāciņiem tiek uzskatīta visa iepildes piltuve ar piltuves augšdaļu un aizsargu pret šļakatām, izmešanas pagarinājums un izmešanas vāks. Smalcināšanas laikā aizsargvāciņi garantē drošu attālumu līdz smalcināšanas nažiem.

10.1 Smalcinātāja dārzam

pievienošana pie elektrotīkla Strāvas pievienošanas vadam ir jābūt pietiekami izolētam. ( 17.) Kā pievienošanas vadus var izmantot tikai tādus vadus, kas ir smagāki par gumijas vadiem H07 RN-F DIN/VDE 0282. Strāvas pievienošanas vada minimālajam diametram jābūt 3x1,5mm², ja garums nepārsniedz 25 m, vai 3x2,5mm², ja garums pārsniedz 25 m. Pievienošanas vadu savienojumiem jābūt izgatavotiem no gumijas vai apvilktiem ar gumiju un jāatbilst standartam DIN/VDE 0620. Spraudsavienojumiem jābūt aizsargātiem pret šļakatām. Nepiemēroti pagarinājuma vadi rada jaudas zudumu un var izraisīt elektromotora bojājumus. Šo ierīci paredzēts izmantot elektrotīklā, kura sistēmas pretestība Z maks. pārejas punktā (mājas pieslēgums) nav lielāka par 0,279 omiem pie 50 Hz. Lietotājam jānodrošina, lai ierīci lietotu tikai tādā elektrotīklā, kas atbilst iepriekš minētajiem nosacījumiem. Ja nepieciešams, jautājumus par elektrotīkla pretestību uzdodiet vietējam elektroapgādes uzņēmumam.

10.2 Strāvas vada pievienošana

● Paceliet spaili (1). ● Pievienojiet strāvas vada savienojumu. ● Atlaidiet spaili.

10.3 Dārza smalcinātāja

ieslēgšana ● Pievienojiet strāvas vadu. ( 10.2) ● Nospiediet zaļo pogu (1) pie slēdža. Pirms tiek sākta smalcināmā materiāla uzpilde, elektromotoram jāsasniedz maksimālais apgriezienu skaits (apgriezienu skaits dīkstāvē).

10.4 Dārza smalcinātāja

izslēgšana ● Nospiediet sarkano pogu (1) pie slēdža. Dārza smalcinātāja elektromotors tiek izslēgts un automātiski bremzēts.

● Uzstumiet smalcinātāju dārzam uz līdzenas un stingras pamatnes un stabili to novietojiet. ● Uzvelciet stingrus cimdus, uzlieciet aizsargbrilles un dzirdes aizsargus. ● Atveriet izmešanas vāku. ( 7.4) ● Pievienojiet smalcinātājam strāvas vadu. ( 10.2)

darbam Savainošanās risks! Pirms smalcinātāja ekspluatācijas uzsākšanas rūpīgi izlasiet nodaļu „Jūsu drošībai” ( 4.) un ievērojiet visus drošības norādījumus. Smalcinātāju dārzam drīkst uzpildīt tikai viena persona.

● Iedarbiniet smalcināju. ( 10.3) ● Uzgaidiet, līdz smalcinātājs sasniedzis maksimālo apgriezienu skaitu (tukšgaitas apgriezienu skaitu). ● Pareizi uzpildiet smalcinātāju ar sasmalcināto materiālu. ( 8.8) ● Izslēdziet smalcinātāju. ( 10.4)

11.1 Ierīces tīrīšana

Apkopes intervāls: pēc katras lietošanas reizes. Kārtīgi iztīriet ierīci pēc katras lietošanas reizes. Rūpīga apiešanās pasargā ierīci no bojājumiem un pagarina ekspluatācijas ilgumu. Elektromotori ir aizsargāti pret šļakatām. Lai pasargātu sasmalcināšanas instrumentus, tostarp smalcināšanas kameru, no korozijas, izmantojiet tirdzniecībā pieejamos līdzekļus (piem., rapšu eļļu). Ierīci tīriet tikai tad, kad tā ir novietota attēlā redzamajā pozīcijā. ● Demontējiet iepildes piltuvi. ( 11.2) Attīriet elektromotora korpusa dzesēšanas gaisa kanā lu (ventilācijas atveri) no netīrumiem, lai nodrošinātu pietiekamu elektromotora dzesēšanu. Nekad nevērsiet ūdens strūklu pret elektromotora vai iekšdedzes motora daļām, blīvējumiem, gultņu ligzdām un elektroiekārtas sastāvdaļām, piemēram, slēdžiem. Remonts var izmaksāt dārgi. Ja nevarat noņemt netīrumus un piekaltušus atlikumus ar birsti, mitru drānu vai koka nūjiņu, STIHL iesaka izmantot īpašu tīrīšanas līdzekli (piem., STIHL īpašo tīrīšanas līdzekli). Nelietojiet kodīgus tīrīšanas līdzekļus. Regulāri notīriet nažu paplāksnes.

11.2 Iepildes piltuves demontāža

● Atskrūvējiet abas regulēšanas skrūves (1), līdz tās var brīvi griezt. Regulēšanas skrūves ir izstrādātas tā, lai tās paliktu pie iepildes piltuves un nepazustu. ● Sagāziet iepildes piltuvi (2) uz aizmuguri un noņemiet to.

11.3 Iepildes piltuves montāža

● Nostipriniet iepildes piltuvi (1) pamatierīces (2) nostiprināšanas āķos un sasveriet to uz priekšu. ● Vienlaicīgi pievelciet abas regulēšanas skrūves (3).

11.4 Nažu paplāksnes fiksēšana

● Demontējiet iepildes piltuvi. ( 11.2) ● Atskrūvējiet skrūvi (1). ● Pagrieziet nažu paplāksni tiktāl, lai atvere atrodas bloķēšanas ierīces (2) priekšpusē. ● Iestumiet bloķēšanas ierīci (2) atverē. ● Nedaudz pievelciet skrūvi (1).

Apkopes intervāls. Pirms katras lietošanas reizes ● Demontējiet iepildes piltuvi. ( 11.2) ● Nofiksējiet nažu paplāksni. ( 11.4) ● Pārbaudiet, vai nažiem nav bojājumu (robu vai plaisu) vai nodiluma; ja nepieciešams, pagrieziet vai nomainiet tos. Nažu nodiluma robežas 1 Pagriežamais nazis ● Vairākās vietās izmēriet attālumu (A) no urbuma līdz asmens malai. Minimālais attālums 6 mm

Savainošanās risks! Pirms ierīces apkopes vai tīrīšanas darbu veikšanas, rūpīgi izlasiet nodaļu „Jūsu drošībai” ( 4.), jo īpaši apakšnodaļu „Apkope un remonts” ( 4.7), un precīzi ievērojiet visus drošības norādījumus. Pirms apkopes darbu veikšanas atvienojiet kontaktdakšu.

Pēc nažu paplāksnes montāžas un pirms atkārtotas nodošanas ekspluatācijā vienmēr jānostiprina bloķēšanas ierīce un jānodrošina ar skrūvi (skatiet attēlu). Pirms norādīto nodiluma robežu sasniegšanas attiecīgie naži ir jāpagriež vai jānomaina. STIHL iesaka STIHL specializēto izplatītāju.

SRHRCSLV 0478 201 9915 D - LV LTROELRUBGUKETKK 2 Lāpstiņveida nazis ● Izmēriet naža platumu (B) pie augšupvērstās lāpstiņveida naža malas. Minimālais naža platums 18 mm Nažu komplekta demontāža ● Nofiksējiet nažu paplāksni. ( 11.4) ● Atskrūvējiet skrūvi (1). ● Noņemiet skrūvi (1), lāpstiņveida nažus (2) un nažu paplāksni (3). Nažu komplekta montāža ● Ielieciet un nofiksējiet nažu paplāksni (3). ( 11.4) ● Uzlieciet lāpstiņveida nažus (2) un ieskrūvējiet skrūvi (1) (25 Nm). ● Atbīdiet atpakaļ bloķēšanas ierīci un nofiksējiet ar skrūvi, lai nažu paplāksne varē tu brīvi griezties. ( 11.4) Nažu pagriešana ● Demontējiet nažu paplāksnes, pēc tam atskrūvējiet skrūves (4) un izņemiet kopā ar uzgriežņiem (5). ● Noņemiet nažus (6). ● Notīriet nažu paplāksni. ● Pagrieziet nažus (6), novietojot tos ar aso malu uz nažu paplāksnes un izlīdzinot urbumus. ● Urbumos ievietojiet skrūves (4) un ieskrūvējiet uzgriežņus (5). Pievelciet uzgriežņus (5) ar 10 Nm lielu pievilkšanas momentu. Nažu asināšana Pirms darba turpināšanas ir jāuzasina naži, kuru asmeņi ir neasi. Lai nodrošinātu optimālu ierīces darbību, lieciet speciālistam uzasināt nažus. STIHL iesaka STIHL specializēto izplatītāju. ● Demontējiet nažus, lai tos uzasinātu. ● Asinot nažus, tos atdzesējiet, piem., ar ūdeni. Nedrīkst parādīties zila nokrāsa, citādi samazinās asmens griešanas izturība. ● Asiniet nazi vienmērīgi, lai novērstu vibrāciju, ko izraisa naža nelīdzsvarotība. ● Pirms naža uzstādīšanas pārbaudiet, vai tam nav bojājumu: naži ir jānomaina, ja tajos manāmi robi vai plaisas, vai arī sasniegta nodiluma robeža. ● Asiniet naža asmeņus ar leņķi 30°. ● Asiniet nazi virzienā pret asmeni. ● Nepieciešamības gadījumā pēc asināšanas radušos grāti notīriet, izmantojot smalku smilšpapīru. ● Uzstādot nažus, ievērojiet sadaļā „Naža pagriešana” minētos pievilkšanas momentus.

11.6 Elektromotors un riteņi

Elektromotoram apkope nav nepieciešama. Riteņu gultņiem apkope nav nepieciešama.

11.7 Glabāšana un dīkstāve ziemā

Glabājiet smalcinātāju sausā, slēgtā telpā bez putekļiem. Pārliecinieties, vai ierīce ir novietota bērniem nepieejamā vietā. Glabājiet smalcinātāju tikai darbam drošā stāvoklī ar montētu iepildes piltuvi. Smalcinātāju novietojot ilgākai dīkstāvei (ziemas sezonā), veiciet tālāk aprakstītās darbības. ● Rūpīgi notīriet visas ierīces ārējās daļas. ● Ieeļļojiet vai ieziediet ar sm ērvielu visus kustīgos elementus.

12.1 Smalcinātāja dārzam

pacelšana vai pārnešana ● 1. persona: satveriet balsta rokturus pie smalcinātāja dārzam piltuves augšdaļas (1). ● 2. persona: satveriet līsti pie smalcinātāja dārzam izmešanas pagarinājuma (2). Noteikti ievērojiet noteikto pievilkšanas momentu, jo no tā atkarīgs griešanas darbarīka nostiprinājuma drošums. Neasu smalcināšanas nažu dēļ samazinās smalcināšanas jauda. Tādēļ neasus pagriežamos nažus var vienreiz pagriezt.

Savainošanās risks! Pirms transportēšanas izlasiet un ievērojiet nodaļā „Jūsu drošībai”, jo īpaši nodaļā „Ierīces transportēšana” minēto informāciju. ( 4.4) Ierīces pacelšanai vai pārnešanai nepieciešamas 2 personas. Lietojiet piemērotu aizsargapģērbu, kas pilnībā nosedz apakšdelmus un ķermeņa augšdaļu. 200478 201 9915 D - LV

● Vienlaicīgi paceliet smalcinātāju dārzam.

12.2 Smalcinātāja dārzam

vilkšana vai stumšana ● Satveriet smalcinātāju dārzam aiz balsta roktura (1) un sagāziet uz aizmuguri. ● Smalcinātāju var lēnām (ejot) vilkt vai stumt.

transportēšana uz kravas platformas ● Nodrošiniet ierīci pret slīdēšanu, izmantojot piemērotus nostiprināšanas līdzekļus. Nostipriniet troses vai siksnas pie riteņu stiprinājuma (1) vai iepildes piltuves (2). Svarīgi norādījumi par apkopi un kopšanu, produktu grupa Smalcinātājs dārzam ar elektromotoru (STIHL GHE) STIHL neuzņemas nekādu atbildību par mantas un miesas bojājumiem, kas radušies, neievērojot lietošanas pamācībā minētos norādījumus, jo īpaši tos, kas attiecas uz drošību, lietošanu un apkopi, vai gadījumos, kad ir izmantotas neapstiprinātas pierīces vai rezerves daļas. Lai novērstu STIHL ierīces bojājumus vai pārm ērīgu nodilumu, lūdzu, noteikti ņemiet vērā tālāk minētos norādījumus.

Dažas STIHL ierīces sastāvdaļas dabīgi nodilst arī tad, ja ierīci izmanto paredzētajam mērķim, un atkarībā no lietošanas veida un ilguma tās ir savlaicīgi jānomaina. Par dilstošām daļām tiek uzskatīti arī: – naži; – nažu paplāksne.

2. Lietošanas pamācībā minēto

noteikumu ievērošana STIHL ierīce jālieto, jāapkopj un jāuzglabā rūpīgi, k ā tas aprakstīts šajā lietošanas pamācībā. Lietotājs ir atbildīgs par visiem bojājumiem, kuri radušies drošības, lietošanas un apkopes norādījumu neievērošanas dēļ. Tas īpaši attiecas uz: – nepietiekama diametra vadu izmantošanu (šķērsgriezums); – nepareizu elektrisko savienojumu (spriegums); –ar uzņēmumu STIHL nesaskaņotām izstrādājuma izmaiņām; –tādu instrumentu vai piederumu izmantošanu, kuru lietošana ierīcei nav atļauta, nav piemērota vai kuru kvalitāte ir zema; – izstrādājuma lietošanu neatbilstoši noteikumiem; – izstrādājuma izmantošanu sporta vai sacensību pasākumos; – zaudējumiem, kas radušies, turpinot izmantot izstrādājumu ar bojātām sastāvdaļā

Visi nodaļā „Apkope” minētie darbi ir jāveic regulāri. Ja šos apkopes darbus lietotājs nevar veikt pats, tie jāuztic specializētam izplatītājam. STIHL iesaka apkopes un remonta darbu veikšanu uzticēt tikai STIHL specializētajam izplatītājam. STIHL specializētie izplatītāji tiek regulāri apmācīti, un to rīcībā tiek nodota tehniskā informācija. Ja ir nokavēts šo darbu veikšanas termiņš, var rasties bojājumi, par kuriem ir atbildīgs lietotājs. Tie ir, piemēram: –bojājumi elektromotorā, kas radušies nepietiekami iztīrīta dzesēšanas gaisa kanāla (ventilācijas atveres, dzesējošās ribas, ventilatora rats) dēļ; – korozija un citi bojājumi, kas radušies nepareizas glabāšanas dēļ; –ierīces bojājumi, kas radušies, izmantojot nekvalitatīvas rezerves daļas; –bojājumi, kas radušies novēlotas vai nepietiekamas apkopes dēļ, vai bojājumi, kas radušies tāpēc, ka apkope vai remonts nav veikti specializēto izplatītāju darbnīcās. Nazis

13. Nodiluma samazināšana

un bojājumu novēršana

14. Parastās rezerves daļas343

Neizmetiet sasmalcināto materiālu atkritumos, bet izmantojiet kompostam. Iepakojums, ierīce un piederumi ir izgatavoti no pārstrādājamiem materiāliem un ir atbilstoši jānodod utilizācijai. Materiālu atkritumu šķirošana un videi nekaitīga utilizācija veicina izejvielu atkārtotu izmantošanu. Tāpēc parastā lietošanas perioda beigās ierīce jānogādā otrreizējo izejvielu savākšanas punktā. Noteikumiem neatbilstoša utilizācija var radīt kaitējumu veselībai un piesārņojumu apkārtējā vidē.

16.1 ES atbilstības deklarācija

smalcinātājam dārzam STIHL GHE 105.0 STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Austrija uzņemoties pilnu atbildību, ar šo paziņo,

– konstrukcija: smalcinātājs dārzam ar elektromotoru –Ražotāja zīmols: STIHL – Tips: GHE 105.0 – Jauda: 2200 W –Sērijas numurs: 6007 atbilst attiecīgajām direktīvas 2000/14/EC, 2006/42/EC, 2014/30/EU un 2011/65/EU prasībām un ir izstrādāts un izgatavots atbilstoši tālāk minēto standartu redakcijām, kas bija spēkā ražošanas dienā: EN 50434, EN 60335-1, EN 55014- 1 un EN 55014-2. Izmērītais un garantētais skaņas jaudas līmenis tika noteikts, pamatojoties uz Direktīvas 2000/14/EC V pielikumu. –Izmērītais trokšņu jaudas lī menis: 99,4 dB(A) – Garantētais trokšņu jaudas līmenis: 102 dB(A) Tehniskā dokumentācija tiek glabāta STIHL Tirol GmbH. Ražošanas gads un ierīces numurs ir norādīts uz smalcinātāja dārzam. Langkampfenē (Langkampfen),

STIHL Tirol GmbH Pilnvarotais Matthias Fleischer, produktu izstrādes vadītājs Pilnvarotais Sven Zimmermann, kvalitātes nodaļas galvenais vadītājs

15. Vides aizsardzība

16. Atbilstības deklarācija

)2200W Nominālās strāvas stiprums (I

)10A Nominālais spriegums 230 V~ Frekvence 50 Hz Apgriezienu skaits (n): 2720 /min Drošinātājs 16 A* Aizsardzības klase I Aizsardzības veids aizsargāts pret šļakatām(IPX4) Darbības veids P40 40 s Noslodzes laiks 60 s Brīvgaitas ilgums0478 201 9915 D - LV

*Uzmanību! Ja drošinātāja jauda ir zemāka par 16 A, ierīces iedarbināšanas brīdī vai lielas noslodzes gadījumā var tikt aktivizēts tīkla drošinātājs.

Ar REACH apzīmē EK Regulu par ķimikāliju reģistrēšanu, vērtēšanu, licencēšanu un ierobežošanu. Informāciju par REACH regulas (EK) Nr. 1907/2006 ievērošanu skatiet vietnē www.stihl.com/reach. Traucējums Elektromotors nesāk darboties Iespējamais cēlonis: – elektromotora aizsardzība aktivizēta; –tīklā nav sprieguma; – bojāts pievienošanas vads/kontaktspraudnis/kontaktspraudņ a sajūgs vai slēdzis; – bojāts Lielbritānijai paredzētā spraudņa drošinātājs (attiecas tikai uz ierīcēm, kas paredzētas Lielbritānijai); – iepildes piltuve nav kārtīgi aizvērta; darbojas drošības aprīkojums (drošības fiksators); – nažu paplāksne ir bloķēta; –bloķēšanas ierīce nav nostiprināta. Problēmas novēršana: – ļaujiet ierīcei atdzist ( 8.6); –pārbaudiet strāvas vadu un izol āciju ( 10.1); –pārbaudiet vadu, spraudni, savienojumu vai slēdzi, nepieciešamības gadījumā nomainiet (sazinieties ar elektriķi) ( 10.1); – nomainiet drošinātāju ; – aizveriet iepildes piltuvi atbilstoši noteikumiem un pieskrūvējiet to ( 11.3); – demontējiet iepildes piltuvi un iztīriet sasmalcinātā materiāla atlikumus no korpusa (uzmanību: atvienojiet strāvas vadu) ( 11.2); –atbloķējiet bloķēšanas ierīci ( 11.4). Traucējums Bieži iedarbojošs tīkla drošinātājs Iespējamais cēlonis: – nepiemērots pievienošanas vads; –tīkla pārslodze; –ierīces pārslodze. Problēmas novēršana: – izmantojiet piemērotu pievienošanas vadu ( 10.1); – pievienojiet ierīci citai strāvas ķēdei; – samaziniet smalcināmā materiāla apjomu; pagrieziet, noasiniet vai nomainiet smalcināšanas nažus ( 11.5). Traucējums Samazināta smalcināšanas jauda Iespējamais cēlonis: – neasi naži. Problēmas novēršana: – pagrieziet, noasiniet vai nomainiet nažus ( 11.5). Naža paplāksnes skrūves pievilkšanas moments 25 Nm Pagriežamā naža skrūves pievilkšanas moments 10 Nm G/P/A 77/48/97 cm Svars (m): 20 kg 20 kg (CH) 21 kg (GB) Skaņas emisijas: Atbilstoši 2000/14/EC / S.I. 2001/1701: Garantētais trokšņu jaudas līmenis L WAd 102 dB(A) Nobīde K

3 dB(A) Atbilstoši EN 50434: Trokšņu spiediena līmenis darba vietā

traucējummeklēšana Ja nepieciešams, vērsieties pie specializēta izplatītāja; uzņēmums STIHL iesaka izmantot STIHL specializēto izplatītāju.345 SRHRCSLV 0478 201 9915 D - LV LTROELRUBGUKETKK

19.1 Nodošanas apstiprinājums

19.2 Apkopes apstiprinājums

Veicot apkopes darbus, nododiet šo lietošanas pamācību STIHL specializētajam izplatītājam. Viņš iepriekš nodrukātajos laukos apstiprina apkopes darbu veikšanu.

Apkopes veikšanas datums Nākamās apkopes datums 230478 201 9915 D - LV
