РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GHE 105 STIHL

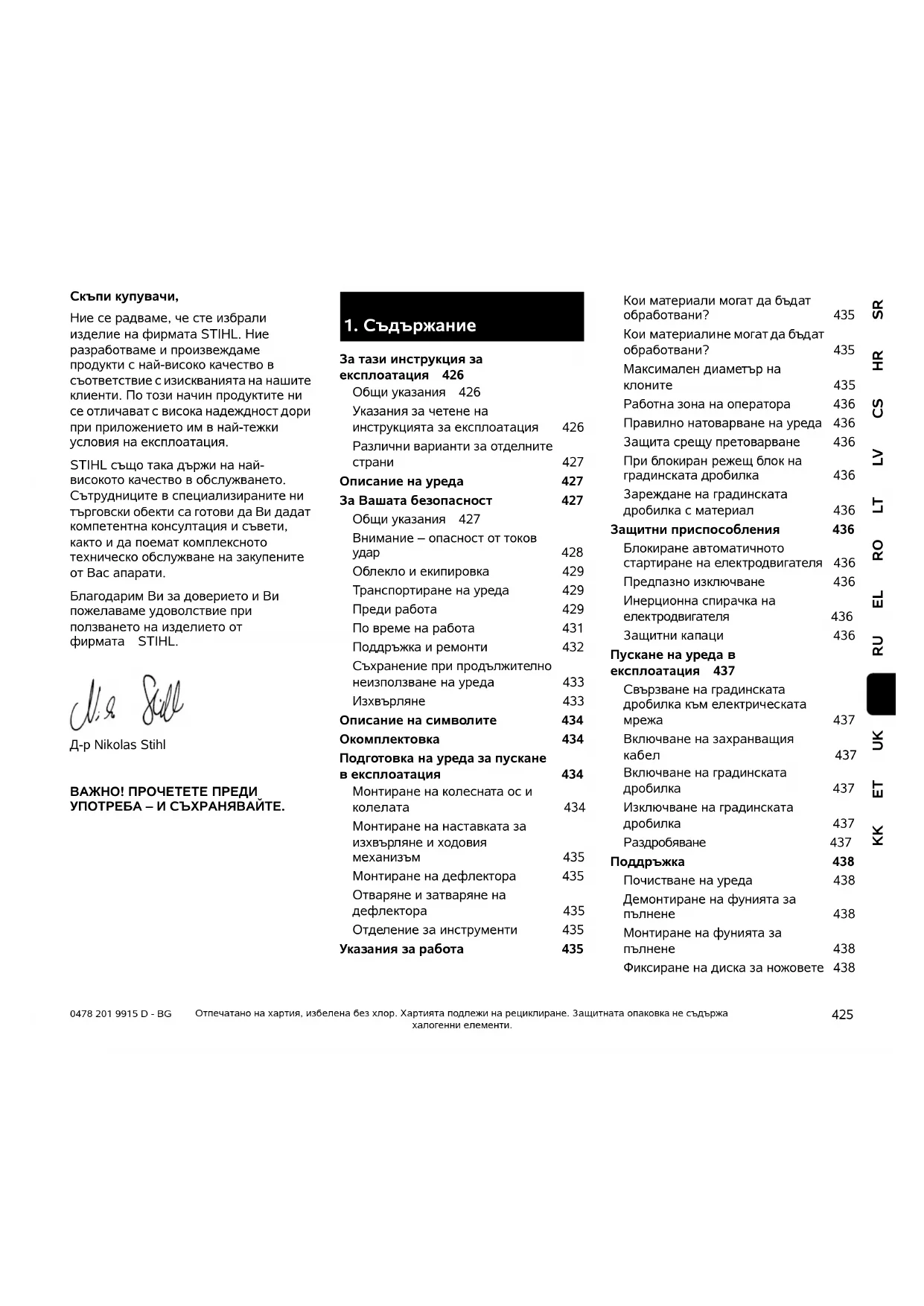

Скъпи купувачи, Ние се радваме, че сте избрали изделие на фирмата STIHL. Ние разработваме и произвеждаме продукти с най-високо качество в съответствие с изискванията на нашите клиенти. По този начин продуктите ни се отличават с висока надеждност дори при приложението им в най-тежки условия на експлоатация. STIHL също така държи

високото качество в обслужването. Сътрудниците в специализираните ни търговски обекти са готови да Ви дадат компетентна консултация и съвети, както и да поемат комплексното техническо обслужване на закупените от Вас апарати. Благодарим Ви за доверието и Ви пожелаваме удоволствие при ползването на изделието от фирмата STIHL. Д-р Nikolas Stihl ВАЖНО! ПРОЧЕТЕТЕ

УПОТРЕБА – И СЪХРАНЯВАЙТЕ. Отпечатано на хартия, избелена без хлор. Хартията подлежи на рециклиране. Защитната опаковка не съдържа халогенни елементи.

За тази инструкция за експлоатация 426 Общи указания 426 Указания за четене на инструкцията за експлоатация 426 Различни варианти за отделните страни 427 Описание на уреда 427 За Вашата безопасност 427 Общи указания 427 Внимание – опасност от токов удар 428 Облекло и екипировка 429 Транспортиране на уреда 429 Преди работа 429 По време на работа 431 Поддръжка и ремонти 432 Съхранение при продължително неизползване на уреда 433 Изхвърляне 433 Описание на символите 434 Окомплектовка 434 Подготовка на уреда за пускане в експлоатация 434 Монтиране на колесната ос и колелата 434 Монтиране на наставката за изхвърляне и ходовия механизъм 435 Монтиране на дефлектора 435 Отваряне и затваряне на дефлектора 435 Отделение за инструменти 435 Указания за работа 435 Кои материали могат да бъдат обработвани?435 Кои материали не могат да бъдат обработвани?435 Максимален диаметър на клоните 435 Работна зона на оператора 436 Правилно натоварване на уреда 436 Защита срещу претоварване 436 При блокиран режещ блок на градинската дробилка 436 Зареждане на градинската дробилка с материал 436 Защитни приспособления 436 Блокиране автоматичното стартиране на електродвигателя 436 Предпазно изключване 436 Инерционна спирачка на електродвигателя 436 Защитни капаци 436 Пускане на уреда

експлоатация 437 Свързване на градинската дробилка към електрическата мрежа 437 Включване на захранващия кабел 437 Включване на градинската дробилка 437 Изключване на градинската дробилка 437 Раздробяване 437 Поддръжка 438 Почистване на уреда 438 Демонтиране на фунията за пълнене 438 Монтиране на фунията за пълнене 438 Фиксиране на диска за ножовете 4380478 201 9915 D - BG

Настоящите инструкции за експлоатация са превод на оригиналните инструкции за експлоатация на производителя в съответствие с Директива 2006/42/EC. STIHL работи непрекъснато за усъвършенстване на асортимента си. Затова си запазваме правото на промени във формата, техниката и оборудването. Ето защо данните и илюстрациите в настоящата инструкция не могат да бъдат основание за предявяване на каквито и да е претенции. В тази инструкция за експлоатация може да има описани модели, които не са налични във всяка страна. Тази инструкция за експлоатация е защитена от авторското право. Всички права са запазени, по-специално правото на размножаване, превод и обработка с електронни системи.

2.2 Указания за четене на

инструкцията за експлоатация Фигурите и текстовете описват определени работни стъпки. Всички поставени върху уреда пиктограми са пояснени в тази инструкция за експлоатация. Посока на погледа: Посока на погледа при употреба на наляво и надясно в инструкцията за експлоатация: Потребителят е застанал зад уреда (работна позиция).

Със стрелка се отбелязват препратки към глави и раздели за допълнителни обяснения. Следният пример показва препратка към глава: ( 3.) Обозначаване на пасажи от текста: Описаните инструкции могат да бъдат обозначени както е показано в следните

Работни стъпки, които изискват действие от страна на потребителя: ●Развийте болта (1) с отвертка

задействайте лоста (2) ... Общи изброявания: – Използване на продукта при спортни или състезателни мероприятия Teкстове с допълнително значение: Тези пасажи са обозначени с един от описаните по-долу символи, за да бъдат по-добре откроени в инструкцията за експлоатация. Поддръжка на ножовете 438 Електродвигател и колела 439 Съхраняване и зимна пауза 439 Транспортиране 440 Повдигане или пренасяне на градинската дробилка 440 Теглене или бутане на градинската дробилка 440 Транспортиране на градинската дробилка върху товарна платформа 440 Минимизиране на износването и предотвратяване на повреди 440 Обичайни резервни части 441 Опазване на околната среда 441 Декларация за съответствие 441 EC декларация за съответствие Градинска дробилка STIHL GHE 105.0 441 Технически данни 442 REACH 442 Откриване на повреди 442 Сервизен план 443 Потвърждение за предаване

Потвърждение за извършена сервизна поддръжка 443

2. За тази инструкция за

Опасност от злополука и тежко физическо нараняване. Необходимо е или трябва да се избягва определено поведение. Предупреждение! Опасност от физическо нараняване. Определено поведение предпазва от възможни или вероятни наранявания.

Леки наранявания или материални щети могат да бъдат предотвратени чрез извършване на определени действия.

Информация за по-добро използване на уреда и за избягване на възможно неправилно обслужване.427 RUBG 0478 201 9915 D - BG

UKETKK EL RO SRHRCSLVLT

Teкстове, отнасящи се към фигури: Фигурите, на които е показан начинът на употреба на уреда, се намират в началото на инструкцията за експлоатация. Този символ показва връзката между фигурите в началото и съответния текст в инструкцията за експлоатация.

2.3 Различни варианти за отделните

В зависимост от страната, в която се използва уредът, STIHL доставя уреди с различни щепсели и прекъсвачи. На фигурите са показани уреди с европейски щепсел; включването в мрежата на уреди с друг стандарт щепсели се извършва по същия начин.

Преди първото пускане на уреда в действие трябва да прочетете внимателно цялата инструкция за експлоатация. Съхранявайте старателно инструкцията за експлоатация, за да я ползвате и в бъдеще. Тези предпазни мерки (списъкът не е пълен) са задължителни за

безопасност. Винаги използвайте уреда разумно и отговорно и не забравяйте, че потребителят носи отговорност при злополука с трети лица или материални щети по тяхната собственост. Запознайте се с елементите за управление и с употребата на уреда. Уредът да се използва само от лица, които са прочели инструкцията за експлоатация и са запознати с начина на работа с него. Преди първото пускане на уреда в експлоатация всеки потребител трябва да се постарае да получи компетентна и практическа подготовка за работа с него. Той трябва да получи указания от продавача или от друго квалифицирано лице за безопасната употреба на уреда.

тези указания е преди всичко да накарат потребителя да осъзнае, че са необходими изключително внимание и концентрация от негова страна, докато работи с уреда. Дори когато обслужвате този уред според указанията, винаги съществува остатъчен риск. Уредът, включително всички приспособления за допълнително монтиране, могат да се предоставят или отдават под наем само на лица, принципно запознати с този модел и работата с него. Инструкцията за експлоатация е част от уреда и винаги трябва да бъде предавана заедно с

Уверете се, че потребителят има физическа, сетивна и психическа способност да обслужва уреда и да работи с него. Ако потребителят има ограничена физическа , сетивна или психическа възможност за това, той трябва да работи с него под надзора и според указанията на отговорно лице. Уверете се, че потребителят е пълнолетен или е бил обучен за съответната професия според националните разпоредби и под съответния надзор.

3. Описание на уреда

1 Фуния 2 Винтови тапи 3 Дефлектор 4 Стойка за колелата 5 Основен уред 6 Ръкохватка 7 Прекъсвач с щепсел 8 Табелка за мощността с машинен

9 Секция за инструменти

Опасност от нараняване! Потребителите без инструктаж не могат да разпознаят или оценят опасностите на градинската дробилка. Потребителят или други лица може да бъдат сериозно ранени или убити. Опасност за живота поради задушаване! Съществува опасност за децата, които си играят с опаковките. Задължително дръжте опаковките извън обсега на деца.0478 201 9915 D - BG

Използвайте уреда само когато сте отпочинали и в добро физическо и психическо състояние. Ако имате здравословни проблеми, трябва да се консултирате с Вашия лекар дали можете да работите с уреда. Не работете с уреда след употреба на алкохол, наркотици или забавящи способността за реагиране лекарства. Уредът е предвиден за лично

Внимание – опасност от злополука! Градинската дробилка не бива да се използва (непълен списък): – за раздробяване на други материали (напр. стъкло, метал); – за дейности, които не са описани в тази инструкция за експлоатация; – за производство на хранителни продукти (напр. за раздробяване на лед, приготвяне на смес за спиртна ферментация

От съображения за сигурност се забранява извършване на каквато и да било промяна по уреда с изключение на квалифицирания допълнителен монтаж на одобрени от STIHL принадлежности, освен това такава промяна би довела и до отмяна на гаранцията. Информация за одобрените принадлежности можете да получите от вашия специализиран търговец на STIHL.

забранява всякаква манипулация по уреда, която повишава мощността или честотата на въртене на двигателя с вътрешно горене, съотв. на електродвигателя. С уреда не бива да се транспортират хора, особено деца, животни или

При използване на уреда в обществени обекти, паркове, на спортни площадки, по улици и в селскостопански и горски предприятия се изисква повишено

Пускайте уреда само когато се намира на равна повърхност и не може да се плъзне сам.

4.2 Внимание – опасност от токов

Пускайте уреда само с намотан захранващ кабел. При използване на кабелен барабан той трябва преди употреба винаги да бъде развит докрай. Никога не използвайте повреден удължителен кабел. Заменете неизправните кабели с нови и не ремонтирайте удължителните кабели. При повреда на захранващия, респ. на удължителния кабел по

работа, незабавно го изключете от електрозахранването. Никога не докосвайте повредения захранващ респ. удължителен кабел. Уредът не бива да се използва, ако проводниците са повредени или износени. По-специално захранващият кабел трябва да се провери за повреди и стареене. Дейностите по поддръжка и ремонт на захранващите кабели могат да

извършват само от квалифицирани специалисти. Режещите блокове (ножовете) могат да се докосват след изключване на уреда от електрическата мрежа. Винаги внимавайте използваните захранващи кабели да са добре обезопасени. Не работете при дъжд и в условия на висока влажност. Градинските дробилки STIHL са подходящи за раздробяване на клони и растителни остатъци. Използването за други цели не е позволено, тъй като може да бъде опасно или да повреди

Опасност от токов удар! Много важни за електрическата безопасност на уреда са захранващият кабел, щепселът, прекъсвачът и съединителният проводник. За да се избегне опасността от токов удар, не използвайте повредени кабели, куплунзи и щепсели или неотговарящи на изискванията съединителни проводници. Затова редовно проверявайте съединителния проводник за повреди или признаци на стареене (чупливост). Опасност от токов удар! Не включвайте към електрическата мрежа неизправен проводник и не го докосвайте, преди да сте го извадили от контакта.429 RUBG 0478 201 9915 D - BG

UKETKK EL RO SRHRCSLVLT

При работа на открито използвайте само изолирани срещу влага удължителни кабели, подходящи за употреба с уреда ( 10.1). Изваждайте съединителния проводник, като хванете щепсела и щепселното гнездо, а не го дърпайте. Не излагайте уреда директно на дъжд. Ако уредът е включен към генератор, внимавайте да не се повреди поради колебания на тока

Включвайте уреда само към електрозахранване, което е защитено посредством прекъсвач за защита срещу утечен ток с максимален ток на изключване 30 mA. Допълнителна информация можете да получите от електротехник.

4.3 Облекло и екипировка

По време на работа винаги носете затворени обувки с грайферни подметки. Никога не работете боси или с леки обувки, например сандали. Винаги носете защитни кожени ръкавици със затворен маншет по време на работа, особено по време на работа по поддръжката, както и при транспортиране на уреда.

на работа винаги носете плътно прилягащи предпазни очила. Подходящите предпазни очила се тестват за механична устойчивост съгласно стандарт EN 166 или съгласно националните разпоредби и се предлагат със съответната маркировка в търговската

По време на работа винаги носете средства за защита на

Подходящата защита на слуха се тества съгласно стандарт EN 352

съгласно националните разпоредби и се предлагат със съответната маркировка в търговската

Носете и двете през цялото време, докато работите. При работа с уреда носете подходящо за целта и плътно прилепнало облекло, т.е. комбинезон, а не работна престилка. По време на работа с уреда не носете шалове, вратовръзки,

, висящи ленти или верижки и други подобни елементи от облеклото и аксесоари. През цялото време, докато работите и при извършване на всяка дейност по уреда дългата коса трябва е добре прибрана (кърпа за глава, шапка и т.н.).

4.4 Транспортиране на уреда

Работете само с предпазни ръкавици ( 4.3), за да избегнете наранявания от части на уреда, които са горещи или с остри ръбове. Не транспортирайте уреда с работещ електродвигател. Преди това изключете електродвигателя, изчакайте ножовете да спрат и извадете щепсела от контакта. Транспортирайте уреда само с изстинал електродвигател. Транспортирайте уреда само с монтирана според указанията фуния за

Взимайте предвид теглото на уреда особено при накланянето му. За товарене използвайте подходящи помощни съоръжения (товарни рампи, подемни механизми). Застопорете уреда върху товарната платформа с подходящи по размер средства за закрепване (колани, въжета и др.), като използвате описаните в тази инструкция за експлоатация точки за закрепване. ( 12.3) Теглете или бутайте уреда само с пешеходна скорост. Не го теглете на

При транспортиране на уреда спазвайте местните законови разпоредби и по-специално отнасящите се до безопасността при товарене и транспорт на изделия върху товарни платформи.

Уверете се, че с уреда работят само лица, които са запознати с инструкцията за експлоатация. Преди първото използване на уреда трябва да отстраните опаковките и средствата за защита при транспортиране. Опасност от нараняване! Потребителят може да се нарани върху откритите остриета.0478 201 9915 D - BG

Спазвайте определените в местните разпоредби часове за работа с градински уреди, оборудвани с двигател с вътрешно горене или електродвигател. Преди употреба на уреда всички неизправни, износени и повредени части трябва да се заменят. Станалите нечетливи или повредени предупредителни стикери по уреда трябва да се подменят. Вашият специализиран търговец на STIHL

наличност от резервни стикери и всички други резервни части. Преди пускане в експлоатация трябва да проверите и да се уверите в

– Уредът е в безопасно за експлоатация състояние. Това означава, че капаците и защитните приспособления са по местата си и са в изправно състояние. – Електрическото свързване е към

, монтиран съгласно указанията. – Изолацията на съединителния и удължителния кабел, щепсела и куплунга е в изправно състояние. – Целият уред (корпусът на електродвигателя, защитните приспособления, крепежните елементи, ножовете, ножовият вал, дисковите ножове и др.) не е нито износен, нито повреден; – В уреда няма материал за надробяване и фунията за пълнене е

– Всички болтове, гайки и други крепежни елементи са налични, съотв. затегнати. Преди пускане в експлоатация затегнете разхлабените болтове и гайки (спазвайте момента на затягане). За да намалите опасността от физическо нараняване или материални щети, използвайте уреда само на открито и далече от стени или други твърди предмети (в противен случай липсват възможности за маневриране на потребителя, съществува риск от счупване на стъкла, издраскване на автомобили и др.). Уредът трябва да се постави стабилно върху равна и твърда повърхност. Не използвайте уреда върху павирани или посипани с чакъл повърхности, тъй като изхвърленият или завихрен материал може да причини наранявания.

всяко пускане на уреда в експлоатация трябва да се уверите, че той е затворен в съответствие с указанията. ( 11.3) Запознайте се с действието на прекъсвача, за да можете да реагирате бързо и правилно в аварийни ситуации. Защитата срещу изхвърчане на материала във фунията за пълнене трябва да е изправна и

отвора за подаване на материала. Сменете защитата, ако е повредена. Опасност от нараняване! Пускайте уреда в експлоатация само в монтирано в съответствие с указанията състояние. Ако части от уреда липсват (напр. колела), няма да бъдат спазени предписаните безопасни разстояния и освен това стабилността на уреда може

Преди всяко пускане на уреда в експлоатация проверете визуално дали състоянието му съответства на указанията! Да съответства на указанията означава, че уредът е напълно сглобен, и по-конкретно: – горната част на фунията е монтирана върху долната; – в горната част на фунията са монтирани правилно защитата срещу изхвърчане на материала

приставката за фунията с детелинообразния отвор на STIHL; – фунията за пълнене е монтирана върху основния уред и двете винтови тапи са затегнати добре на ръка; – комплектът тръбна стойка за колелата е монтиран; – двете колела са монтирани; – всички защитни приспособления (шахта за изхвърляне, защита срещу изхвърчане на материала и

трябва да са налични и в изправност; – режещият блок (дисковият нож) е

– всички ножове са монтирани според указанията. Монтираните на уреда прекъсвачи и защитни приспособления не бива да бъдат отстранявани или припокривани. Проверете визуално диска за ножовете за повреди и деформации и го подменете, ако се налага. Опасност от нараняване! Износените или повредени части (напр. затъпени ножове) може да повлияят на безопасността на уреда и да причинят нараняване на потребителя.431 RUBG 0478 201 9915 D - BG

Никога не работете с уреда, ако в района, където ще работите с него, има хора, особено деца, или животни. Не работете с уреда при дъжд, буря и особено когато има опасност от удар на

Ако теренът е влажен, опасността от злополука се увеличава поради намалена стабилност на оператора. Работете много внимателно, за да избегнете подхлъзване. По възможност избягвайте използване на уреда върху влажни терени. Работете само на дневна светлина или при добро изкуствено осветление. През цялото време на експлоатация работната зона трябва да се поддържа чиста и подредена. Отстранете предмети, които създават опасност от спъване, напр. камъни, клони, кабели и

Опорната повърхност на оператора не бива да бъде по-висока от опорната повърхност на уреда. Стартиране: Преди стартиране на уреда го поставете изправен в стабилна позиция. В никакъв случай не го пускайте в действие в легнало

Включете уреда внимателно в съответствие с инструкциите в глава „Пускане на уреда в експлоатация“. ( 10.3) При стартиране на двигателя с вътрешно горене, съотв. включване на електродвигателя не стойте пред отвора за изхвърляне. При стартиране, съотв. включване в градинската дробилка не бива да има материал за раздробяване. Той може да бъде изхвърлен настрани и да доведе до нараняване.

стартиране уредът не бива да е

Избягвайте честото включване в рамките на кратък период от време и не си „играйте“ с прекъсвача. Опасност от прегряване на електродвигателя! При непостоянно напрежение предизвиканите от този уред колебания на напрежението по време на работа на високи обороти могат да нарушат работата на други свързани към същата токова верига съоръжения. В този случай трябва да се вземат подходящи мерки (напр. свързване към друга токова верига, различна от тази на засегнатото съоръжение, свързване на уреда към токова верига с по-ниско пълно съпротивление). По време на работа: Когато уредът работи, никога не заставайте с лице или с друга част на тялото пред фунията за пълнене или отвора за изхвърляне. Дръжте главата и тялото си винаги на разстояние от отвора за подаване на материала. Никога не поставяйте ръцете си, други части на тялото или облеклото си във фунията за пълнене или в шахтата за изхвърляне. Съществува голяма опасност от нараняване на очите, лицето, пръстите, ръцете и др. Винаги внимавайте за равновесието и стабилния си стоеж. Не се протягайте

По време на експлоатация не правете нищо със защитата срещу изхвърчане на материала (напр. отстраняване, повдигане, застопоряване, повреждане). При зареждане на материала потребителят трябва да стои в

работна зона на оператора. През цялото време на експлоатация на уреда винаги стойте в работната зона и в никакъв случай в зоната на изхвърляне. ( 8.4) Никога не накланяйте уреда, докато двигателят с вътрешно горене, съотв. електродвигателят работи. Ако по време на работа уредът падне, незабавно изключете електродвигателя и извадете щепсела

Опасност от нараняване! Никога не поставяйте ръцете или краката си над, под или до въртящите се части. Опасност от нараняване! По време на експлоатация материалът за раздробяване може да бъде изхвърлен обратно нагоре. Потребителят може да получи сериозни наранявания по лицето, очите и ръцете. Затова носете предпазни очила и предпазни ръкавици ( 4.3) и дръжте главата си далеч от отвора за подаване на материала.0478 201 9915 D - BG

Внимавайте да не се натрупва материал за раздробяване в шахтата за изхвърляне, тъй като това може да доведе до лош резултат от раздробяването или до обратни удари. При зареждане на градинската дробилка с материал за раздробяване трябва да се внимава много в камерата за раздробяване да не попаднат чужди

напр. метални части, камъни, пластмаса, стъкло и т.н., тъй като те могат да доведат до повреди и обратни удари от фунията за пълнене. Внимавайте за движението по инерция на режещия инструмент, което продължава още няколко секунди, преди инструментът да спре напълно. Изключете електродвигателя, извадете щепсела от контакта и изчакайте

на всички въртящи се инструменти: – преди да оставите уреда без надзор; – преди да премествате, повдигате, пренасяте, накланяте, бутате или дърпате уреда; – преди да отвиете винтовите тапи и да отворите уреда; – преди да транспортирате уреда; – преди да отстраните блокиране или запушване в режещия блок, фунията за пълнене или канала

изхвърляне; – преди да извършите дейности по диска за ножовете; – преди проверка или почистване на уреда или преди извършване на други дейности по него. Ако в режещия инструмент попадне чуждо тяло и уредът започне да издава необичайни шумове или се появят необичайни вибрации, незабавно изключете електродвигателя и изчакайте уреда да спре. Изтеглете мрежовия щепсел, свалете фунията за пълнене и изпълнете следните стъпки: – Проверете уреда и по-специално режещия блок (ножовете, дисковия нож, държача на ножа, болта на ножа, затягащия пръстен) за повреди или износване и възложете извършването на необходимите ремонти и дейности по поддръжката на специалист, преди отново да включите уреда и да работите с него. – Проверете дали всички части на режещия блок са затегнати; при необходимост дозатегнете болтовете (спазвайте моментите на

– Обърнете се към специалист за смяна или ремонт на повредените и износени части, като новите части трябва да са с еквивалентни характеристики.

4.7 Поддръжка и ремонти

Поставете уреда върху твърд и равен терен, изключете електродвигателя и извадете щепсела от контакта, преди да започнете дейности по поддръжката (почистване, ремонт и др.) и преди да проверите дали захранващият кабел е преплетен или повреден. Преди всякакви дейности по поддръжката оставете уреда да изстине за ок.5минути. Преди да извършите дейности по поддръжката на режещия инструмент, се уверете, че той може да се върти въпреки блокиращото устройство дори когато електрозахранването е

Захранващият кабел трябва да се поправя и подновява само от оторизирани електротехници. Почистване: След употреба целият уред трябва старателно да се почисти. ( 11.1) Никога не ползвайте

водоструйка и не почиствайте уреда под течаща вода (напр. с градински

Не използвайте агресивни почистващи препарати. Те могат да повредят пластмасовите и металните части, което да влоши безопасната работа на вашия уред на STIHL. Опасност от нараняване! Потребителят може да бъде сериозно наранен от отскачащ материал за надробяване и чужди тела. Пазете чужди тела далеч от уреда и отстранете запушванията незабавно. Опасност от нараняване! При пълнене на градинската дробилка с клони може да възникнат обратни удари. Потребителят може да бъде сериозно наранен от отскачащ материал за надробяване. Носете предпазни ръкавици и предпазни очила ( 4.3)!433 RUBG 0478 201 9915 D - BG

UKETKK EL RO SRHRCSLVLT

Дейности по поддръжката: Разрешено е извършване само на описаните в тази инструкция за експлоатация дейности по поддръжката – всички останали работи трябва да се изпълняват от специализиран

В случай че се нуждаете от информация или помощни средства, винаги се обръщайте към специализиран търговец. STIHL препоръчва дейностите по поддръжка и ремонт да се извършват само от специализиран търговец на STIHL. Специализираните търговци на STIHL редовно преминават обучение и им се предоставя техническа информация. Използвайте само разрешени от STIHL инструменти, принадлежности и уреди за допълнително прикачване или технически еквивалентни части, в противен случай може да възникне опасност от злополука, която да доведе до физическо нараняване на

повреда на уреда. Ако имате въпроси, се обърнете към специализиран

Оригиналните инструменти, принадлежности и резервни части на STIHL по своите качества са оптимално съгласувани с уреда и изискванията на потребителя. Оригиналните резервни части на STIHL се познават по каталожния номер на STIHL, по надписа STIHL и евентуално по знака на резервната част на STIHL. Върху малките части може да има само знак. Винаги поддържайте предупредителните и указателните стикери чисти и четливи. Повредени или изгубени стикери трябва да се заменят с нови оригинални стикери от вашия специализиран търговец на STIHL. Ако даден детайл се замени с нов, погрижете се новият детайл да

същия стикер. При работа по режещия блок носете винаги предпазни ръкавици ( 4.3) и бъдете изключително предпазливи. Внимавайте всички гайки, палци и болтове, особено болтовете на режещия блок, да са добре затегнати, така че уредът да се намира в безопасно работно състояние. Проверявайте редовно целия уред особено преди да го приберете за съхранение (напр. през зимата) за износване или повреди. От съображения за сигурност подменяйте веднага износените или повредени части, за да бъде уредът винаги в безопасно работно състояние. В случай че за извършване на дейности по поддръжката са били отстранени компоненти или защитни приспособления, те трябва да се поставят отново след това съгласно указанията.

4.8 Съхранение при продължително

неизползване на уреда Оставете уреда да изстине за ок. 5 минути, преди да го оставите в затворено помещение. Уверете се, че уредът е защитен срещу неразрешена употреба (напр. от деца). Почистете уреда основно, преди да го приберете за съхранение (напр. през

Съхранявайте уреда в състояние за безопасна експлоатация

Съхранявайте уреда на равна повърхност така, че да не може неволно да се плъзне.

Отпадъчните продукти могат да навредят на хората, животните и околната среда и затова трябва да се изхвърлят според съответните предписания. Обърнете се към Вашия център за рециклиране или към Вашия специализиран търговец, за да научите как да изхвърляте правилно отпадъчните продукти. STIHL препоръчва своите специализирани

Уверете се, че излезлият от

уред ще бъде предаден за съобразено с изискванията изхвърляне. Преди да бъде изхвърлен, уредът трябва да се приведе в негодно за употреба състояние. За предотвратяване на злополуки махнете преди всичко захранващия кабел, съотв. съединителния проводник за електродвигателя. Опасност от нараняване от открити остриета! Съхранявайте градинските дробилки само с монтирана фуния за пълнене.0478 201 9915 D - BG

7.1 Монтиране на колесната ос

● Монтирайте колесната ос (F) с болтовете (J) и гайките (K) с помощта на комбинирания ключ (Q) към тръбната стойка на колелата (B) (4 - 6Nm). ●Пъхнете шайбите (L) и колелата (G) към монтираната колесна ос. ● Фиксирайте колелата с бързозатягащите приспособления (М) към колесната ос. Пъхнете бързозатягащото приспособление върху колесната ос дотолкова, че колелата да могат да се въртят свободно след монтажа. ● Поставете капаците на колелата (H).

Прочетете инструкцията за експлоатация, преди да използвате уреда. Опасност от нараняване! Не допускайте странични лица в опасната зона. Опасност от нараняване! Въртящи се инструменти! Не дръжте ръцете и краката си в отворите, когато уредът работи. Опасност от нараняване!

електродвигателя и извадете захранващия кабел от уреда, преди да извършите каквито

дейности по режещия инструмент, дейности, свързани с поддръжка и почистване на уреда, преди да проверите дали захранващият кабел е преплетен или повреден и преди да оставите уреда без надзор. Носете средства за защита на слуха! Носете предпазни очила! Носете предпазни

Опасност от нараняване! Не се качвайте върху

Опасност от нараняване! Никога не поставяйте ръцете си, други части от тялото или облеклото си във фунията за пълнене или в шахтата за изхвърляне.

C Наставка за изхвърляне 1 D Дефлектор 1 E Лайстна 1 F Колесна ос 1 G Колело 2 H Капак на колелото 2 I Палец 2 J Болт с шестоъгълна глава M5x40

L Шайба А13 2 M Бързозатягащо приспособление

N Самонарязващ винт P5 x 40

пускане в експлоатация Опасност от нараняване! Спазвайте указанията за безопасност в глава „За Вашата безопасност“. ( 4.) Поз. Наименование Бр.

7.2 Монтиране на наставката за

изхвърляне и ходовия

●Поставете основния уред (A) с фунията надолу върху равна и чиста повърхност. ● Закачете наставката за изхвърляне (C) с помощта на куките (1) от задната страна в отворите на основния уред (А) и я наклонете така, че предната част на основния уред да влезе точно в

на наставката за изхвърляне. ●Завийте болтовете (P) в куките (1) (1 - 2Nm), както е показано на

●Пъхнете докрай двете крачета на тръбната стойка (2) на ходовия механизъм във водачите на основния уред (A). ●Натиснете тръбната стойка за колелата (3) в прорезите на наставката за изхвърляне. ● Затегнете ходовия механизъм с болтове (N) (1 - 2Nm).

7.3 Монтиране на дефлектора

●Поставете лайстната (E) в наставката за изхвърляне. Завийте болтовете (O) (1 - 2Nm). ● Изправете градинската дробилка. ●Поставете дефлектора (D) към наставката за изхвърляне. При закачване на дефлектора внимавайте ребрата (1) от вътрешната му страна да легнат отляво и отдясно в съответните направляващи канали на наставката за изхвърляне (2). ●Пъхнете палците (I) отляво и

Отваряне на дефлектора: ●За да започнете раздробяване, отворете нагоре дефлектора (D) и фиксирайте блокиращата пластина (1) в наставката за изхвърляне. Затваряне на дефлектора: ●За транспортиране или съхранение на малко пространство повдигнете леко блокиращата пластина (1) и приберете надолу дефлектора (D).

7.5 Отделение за инструменти

●В задната част на фунията (1) комбинираният ключ (Q) може да се постави откъм долната страна в отделението за инструменти (2).

8.1 Кои материали могат да бъдат

обработвани? Органични растителни остатъци, като отпадъци от плодове и зеленчуци, отрязани цветя, шума, а също така отрязан от дървета и жив плет материал за раздробяване, както и дебели и разклонени клони.

8.2 Кои материали не могат да бъдат

обработвани? В градинската дробилка не бива да попадат камъни, стъкло, метални части (тел, пирони, ...) или пластмаса. Основно правило: Материали, които не са компост, не бива да се преработват с градинската

8.3 Максимален диаметър на клоните

Данните се отнасят за прясно отрязани

Максимален диаметър на клона: 35 mm Бързозатягащите приспособления (М) могат да се демонтират само като се счупят.

8. Указания за работа

Отрязаният от дървета и от жив плет материал за раздробяване трябва да се преработва в прясно състояние, тъй като производителността на дробилката е по-голяма, когато той е пресен, отколкото когато е сух или мокър.0478 201 9915 D - BG

●От съображения за сигурност през цялото време на експлоатация на уреда (при включен електродвигател, съотв. работещ двигател с вътрешно горене) операторът не бива да напуска работната зона (сивата площ Х), преди всичко за да не бъде наранен от изхвърляния обратно материал.

8.5 Правилно натоварване на уреда

Натоварвайте електродвигателя, съотв. двигателя с вътрешно горене на градинската дробилка само дотолкова, че честотата му на въртене да не спадне драстично. Винаги зареждайте материала в градинската дробилка равномерно и постоянно. Ако по време на работа с градинската дробилка честотата на въртене спадне, спрете по-нататъшното подаване на материала, за да разтоварите електродвигателя, съотв. двигателя с вътрешно горене.

8.6 Защита срещу претоварване

Ако по време на работа се получи претоварване на електродвигателя, вградената защита срещу претоварване го изключва автоматично. След като изстине за ок.10минути, градинската дробилка може отново да бъде пусната в експлоатация. Причините за често задействане на защитата срещу претоварване могат да бъдат следните: – неподходящ захранващ кабел ( 10.1); – претоварване на мрежата; – уредът е претоварен от прекалено големите количества за раздробяване или поради тъпи

8.7 При блокиран режещ блок на

градинската дробилка Ако режещият блок на градинската дробилка блокира по време на работа, веднага изключете електродвигателя и извадете захранващия кабел. След това свалете фунията за пълнене и отстранете причината за повредата.

8.8 Зареждане на градинската

дробилка с материал Мек материал: ● Органични растителни остатъци, като отпадъци от плодове, зеленчуци, цветя за раздробяване, шума, тънки клони и др., се зареждат през големия правоъгълен отвор (1). Твърд материал: ●Отрязания от дървета и жив плет материал за раздробяване, както и клоните подавайте бавно през детелинообразния отвор (2) на STIHL покрай дясната стена на фунията към ножовия механизъм. Уредът сам изтегля твърдия

9.1 Блокиране автоматичното

стартиране на електродвигателя Уредът може да се пусне в експлоатация само с помощта на прекъсвача, а не чрез включване на захранващия кабел в контакта.

9.2 Предпазно изключване

Електродвигателят, съотв. раздробяващият инструмент може да се пуска в експлоатация само при правилно затворена фуния за пълнене. При отвиване на дясната винтова тапа (посоката на погледа е от предната страна на уреда) по време на експлоатация електродвигателят се изключва автоматично и след няколко секунди раздробяващият инструмент

9.3 Инерционна спирачка на

електродвигателя Инерционната спирачка на електродвигателя намалява времето на движение по инерция до няколко секунди от изключването до спирането на ножовете.

Градинската дробилка е оборудвана със защитни капаци в секцията за пълнене и изхвърляне. Към тях спадат цялата фуния за пълнене заедно с

Предварително нарязвайте с градинска ножица дебелите и силно разклонени клони.

горната й част и защитата срещу изхвърчане на материала, наставката за изхвърляне и дефлекторът. Защитните капаци гарантират спазването на безопасно разстояние от ножовете за раздробяване по време на

10.1 Свързване на градинската

дробилка към електрическата мрежа Захранващият кабел трябва да е достатъчно добре обезопасен. ( 17.) Като захранващи кабели могат да се използват само такива, които не са по- леки от гумирани кабели H07 RN-F DIN/VDE 0282. Минималното напречно сечение на захранващия кабел трябва да е 3x1,5mm² при дължина до 25 m съотв. 3x2,5mm² при дължина над 25 m. Куплунгите на захранващия кабел трябва да са от гума или с гумено покритие и да отговарят на стандарта DIN/VDE 0620. Щекерните съединения трябва бъдат защитени от пръскаща вода. Неподходящите удължителни кабели водят до загуба на мощност и могат да причинят повреди на електродвигателя. Този уред е предвиден да се захранва от електрическа мрежа със системен импеданс Z max на съединителна точка (към сградна инсталация) от максимум 0,279 Ohm при 50 Hz. Потребителят трябва да се увери, че уредът се захранва от електрическа мрежа, която отговаря на тези изисквания. Ако е необходимо, можете да попитате местното електроразпределително предприятие за системния импеданс.

захранващия кабел ● Повдигнете скобата (1). ●Поставете куплунга на захранващия

10.3 Включване на градинската

●Включете захранващия кабел. ( 10.2) ●Натиснете зеления бутон (1) на прекъсвача. Започнете да зареждате уреда с материал за раздробяване едва когато електродвигателят достигне максимална честота на въртене (обороти на празен ход).

градинската дробилка ●Натиснете червения бутон (1) на прекъсвача. Електровигателят на градинската дробилка се изключва и спира автоматично.

●Избутайте и поставете стабилно градинската дробилка върху равна и твърда повърхност. ● Носете плътни ръкавици, предпазни очила и средства за защита на слуха. ● Отворете дефлектора. ( 7.4) ●Включете захранващия кабел в градинската дробилка. ( 10.2) ● Стартирайте градинската дробилка. ( 10.3) ● Изчакайте, докато градинската дробилка достигне максимална честота на въртене (обороти на празен ход). ● Заредете правилно градинската дробилка с материал за раздробяване. ( 8.8) ●Изключете градинската дробилка. ( 10.4)

10. Пускане на уреда в

експлоатация Опасност от нараняване! Преди пускане на градинската дробилка в експлоатация прочетете внимателно глава „За Вашата безопасност“ ( 4.) и спазвайте всички описани в нея

Зареждането на градинската дробилка с материал трябва да се извършва само от един човек. 130478 201 9915 D - BG

11.1 Почистване на уреда

Интервал за поддръжка: След всяка употреба След всяко ползване на уреда го почиствайте основно. Внимателното боравене с уреда го предпазва от повреди и удължава срока му на експлоатация. Електродвигателите са защитени от водни пръски. Защитете раздробяващите инструменти вкл. раздробяващата камера с обикновено антикорозионно средство (напр. рапично масло).

трябва да се почиства само в показаната на фигурата позиция. ● Демонтирайте фунията за пълнене. ( 11.2) Почистете от замърсявания провода за охлаждащ въздух (смукателните отвори) по корпуса на електродвигателя, за да осигурите достатъчното му охлаждане. Никога не насочвайте водна струя към частите на електродвигателя, респ. двигателя с вътрешно горене, уплътненията,

и електрическите части, като например прекъсвача. Това би довело до скъп ремонт. Ако не може да отстраните замърсяванията и натрупаните остатъци с четка, влажна кърпа или дървена пръчка, STIHL препоръчва да се използва специален почистващ препарат (напр. специалния почистващ препарат на STIHL). Не използвайте агресивни почистващи

11.2 Демонтиране на фунията

● Разхлабете двете винтови тапи (1), така че да могат да се въртят свободно. Конструкцията им е такава, че не им позволява да се изгубят и те остават захванати към фунията за пълнене. ● Завъртете назад фунията за пълнене (2) и я свалете.

11.3 Монтиране на фунията за

● Закачете фунията за пълнене (1) в закрепващите куки на основния уред (2) и я завъртете

11.4 Фиксиране на диска за

● Демонтирайте фунията за пълнене. ( 11.2) ● Разхлабете болта (1). ● Завъртете диска за ножовете, така че прорезът да застане пред блокиращото устройство (2). ●Плъзнете блокиращото устройство (2) в прореза. ● Затегнете леко болта (1).

11.5 Поддръжка на ножовете

Интервал за поддръжка: Преди всяка употреба ● Демонтирайте фунията за пълнене. ( 11.2) ● Фиксирайте диска за ножовете. ( 11.4) ● Проверете ножовете за повреди (резки или пукнатини) и износване и при нужда ги обърнете или сменете.

Опасност от нараняване! Преди всякакви дейности по поддръжката- или почистването на уреда внимателно прочетете глава „За Вашата безопасност“ ( 4.), и по-специално раздел „Поддръжка и ремонти“ ( 4.7), и следвайте точно всички описани там указания. Извадете щепсела от контакта, преди да започнете каквито и да било дейности по поддръжката!

Винаги след монтаж на диска за ножовете и преди подновяване на работата блокиращото устройство трябва да се връща в изходно положение и да се обезопасява с болта (виж

Граници на износване на ножовете: 1 Обръщащ се нож ● Измерете на няколко места по ножа разстоянието (A) от отвора до ръба

Минимално разстояние 6 мм 2 Лопатков нож ● Измерете ширината (B) на извития нагоре ръб на лопатковия нож. Минимална ширина на ножа 18 мм Демонтиране на комплекта ножове: ● Фиксирайте диска за ножовете. ( 11.4) ●Развийте болта (1). ●Свалете болта (1), лопатковия нож (2) и диска за ножовете (3). Монтиране на комплекта ножове: ●Поставете диска за ножовете (3) и го фиксирайте. ( 11.4) ●Поставете отгоре лопатковия нож (2) и завийте болта (1) (25 Nm). ●Плъзнете блокиращото устройство обратно и го фиксирайте с болта, за да може дискът за ножовете отново свободно да се върти. ( 11.4) Обръщане на

● Демонтирайте диска за ножовете, след това развийте болтовете (4) и ги свалете заедно с гайките (5). ●Извадете ножа (6). ● Почистете диска за ножовете. ● Обърнете ножа (6) и го поставете да легне свободно с острата страна върху диска за ножовете, като подравните отворите. ●Пъхнете болтовете (4) през отворите и завийте гайките (5). Затегнете гайките (5) с 10 Nm. Заточване на ножовете: Ако ножовете са се затъпили и от двете страни, трябва да ги заточите, преди да продължите работа. За да се гарантира оптимално функциониране на уреда, ножовете трябва да се заточват само от специалист. STIHL препоръчва своите специализирани търговци. ● Демонтирайте ножовете преди

●При заточване охладете ножовете, например с вода. Не

получава синьо оцветяване, защото така се намалява устойчивостта на

●Преди монтажа проверете ножовете за повреди: те трябва да се подменят, ако се виждат резки и пукнатини или ако са достигнати границите на износване. ● Режещите ръбове на ножовете

заточват под ъгъл 30°. ● Ножовете се заточват срещу режещия ръб. ●След заточване появилите се неравности по режещия ръб се отстраняват с фина шкурка. ●При монтажа на ножовете спазвайте моментите на затягане, посочени в раздел „Обръщане на ножовете“.

11.6 Електродвигател и колела

Електродвигателят не се нуждае от

Лагерите на колелата не се нуждаят от

11.7 Съхраняване и зимна пауза

Съхранявайте градинската дробилка в сухо и затворено помещение без прах. Уверете се, че уредът е оставен на място, недостъпно за деца. Преди достигане на посочените граници на износване съответните ножове трябва да се обърнат или сменят. STIHL препоръчва своите специализирани търговци. Спазвайте точно посочения момент на затягане, тъй като от това зависи сигурното закрепване на режещия инструмент. Тъпите ножове за раздробяване водят до намалена производителност при раздробяване. Затова има възможност за еднократно обръщане на обръщащия се нож, когато се затъпи.0478 201 9915 D - BG

Съхранявайте градинската дробилка само в безопасно за експлоатация състояние и с монтирана фуния за

При по-продължително неизползване на градинската дробилка (през зимата) спазвайте следните указания: ● почистете внимателно всички външни части на уреда; ●смажете с масло, съответно грес, всички подвижни части.

12.1 Повдигане или пренасяне

на градинската дробилка ● 1. човек: хваща градинската дробилка за ръкохватката, разположена върху горната част на фунията (1). ● 2. човек: хваща градинската дробилка за лайстната на наставката за изхвърляне (2). ●Двамата повдигат едновременно градинската дробилка.

12.2 Теглене или бутане на

градинската дробилка ●Хванете здраво градинската дробилка за ръкохватката (1) и я наклонете назад. ●Градинската дробилка може да се тегли или бута бавно (с пешеходна

12.3 Транспортиране на

градинската дробилка върху товарна платформа ●Обезопасете уреда срещу хлъзгане с подходящи крепежни средства. Затегнете въжетата или коланите при тръбната стойка за колелата (1) или фунията за пълнене (2). Важни указания за поддръжка на групата продукти Електрически градински дробилки (STIHL GHE) За материални щети и физическо нараняване на хора, които са причинени поради неспазване

указанията в ръководството за експлоатация, особено по отношение на безопасността, обслужването и поддръжката, или поради употреба на неразрешени приспособления за допълнително монтиране и резервни части, фирмата STIHL не носи никаква отговорност. Непременно спазвайте следните указания, за да предотвратите повреди или прекалено износване на вашия уред на STIHL:

1. Износващи се части

части на уреда STIHL, дори и при употреба по предназначение, се износват и в зависимост от вида и продължителността на използване трябва да се подменят своевременно. Към тях спадат най-вече:

2. Спазване на предписанията,

посочени в тази инструкция за експлоатация Използването, поддръжката и съхранението на уреда на STIHL трябва да се извършват грижливо, както е описано в тази инструкция за експлоатация. Потребителят отговаря лично за всички повреди, причинени поради неспазване на указанията за безопасност, обслужване и поддръжка. Това в най-голяма степен се отнася за: – недостатъчен капацитет на захранващия кабел (напречно

– неправилно свързване към електрическата мрежа (напрежение); – неразрешени от STIHL промени по

Опасност от нараняване! Преди транспортиране на уреда внимателно прочетете и спазвайте указанията в глава „За Вашата безопасност“ и по- специално в раздел „Транспортиране на уреда“. ( 4.4) За повдигане или пренасяне на уреда са необходими винаги поне двама души. Носете подходящо защитно облекло. Долната част на ръцете и горната част на тялото трябва да са покрити изцяло.

износването и предотвратяване на

– използване на инструменти или принадлежности, които не са позволени и не са подходящи за уреда или са с по-ниско качество; – употреба на продукта не по предназначение; – използване на продукта при спортни или състезателни мероприятия; – вторични повреди вследствие на използването на продукта с неизправни части.

3. Дейности по поддръжката

изброени в раздел „Поддръжка“ дейности трябва да бъдат извършвани

Ако тези дейности по поддръжката не могат да бъдат извършвани от самия потребител, той трябва да се обърне към специализиран търговец. STIHL препоръчва дейностите по поддръжка и ремонт да се извършват само при специализиран търговец на STIHL. Специализираните търговци на STIHL

преминават обучение и им се предоставя техническа информация. Ако тези дейности по поддръжката не бъдат извършени, могат да възникнат повреди, за които е отговорен потребителят. Към тях спадат: – повреди на електродвигателя в резултат на недостатъчно почистване на провода за охлаждащ въздух (смукателни отвори, охлаждащи ребра, работно колело на вентилатора);

от корозия и други косвени повреди поради неправилно съхранение; – повреди на уреда поради употреба на резервни части с по-ниско

– повреди в резултат на ненавременна или недостатъчна сервизна поддръжка, съответно повреди вследствие на дейности по поддръжката и ремонта, които не са извършени от специализираните

Материалът за надробяване не бива да се изхвърля на боклука, а трябва да се компостира. Опаковките, уредът и принадлежностите са произведени от материали, които подлежат на рециклиране, и трябва да се изхвърлят по съответния начин. Разделното и природосъобразно изхвърляне на остатъчните материали подпомага повторната употреба на вторични суровини. Затова след изтичане на обичайния му срок на използване уредът трябва да се предаде на център за събиране на вторични суровини. Неправилното изхвърляне може да навреди на здравето и да замърси околната среда.

16.1 EC декларация за съответствие

декларира, поемайки пълна отговорност, че – Модел: електрическа градинска

– Фабрична марка: STIHL – Тип: GHE 105.0 – Мощност: 2200 W – Сериен номер: 6007 отговаря на приложимите разпоредби на Директивите 2000/14/EG, 2006/42/EG, 2014/30/EU и 2011/65/EU и е разработена и произведена в съответствие с актуалните към датата на производство версии на следните стандарти: EN 50434, EN 60335-1, EN 55014-1 и EN 55014-2.

установяване на измереното и гарантираното ниво на шума беше приложена Директива 2000/14/EG, приложение V. – Измерено ниво на шума: 99,4 dB(A) – Гарантирано ниво на шума: 102 dB(A)

14. Обичайни резервни

15. Опазване на околната

Техническата документация се съхранява в STIHL Tirol GmbH. Годината на производство и машинният номер са посочени на градинската

Матиас Флайшер, ръководител на отдел „Разработване на продукти“

Свен Цимерман, главен ръководител на отдел „Качество“

• Внимание! При мрежов предпазител под 16 A е възможно той да се задейства често по време на пускане или при голямо натоварване на уреда.

REACH е краткото наименование на Регламент на ЕО относно регистрацията, оценката и разрешаването на химични вещества. За информация относно изпълнението на изискванията съгласно Регламента REACH (ЕО) 1907/2006 вж. www.stihl.com/reach.

17. Технически данни

GHE 105.0 Мощност (P

) 2200 W Номинална сила на тока (I

предпазител 16 A* Клас на защита I Вид защита защитен от пръскаща вода (IPX4) Режим на работа P40 40 s време на натоварване 60 s време на

Обръщащ се нож 10 Nm Д/Ш/В 77/48/97 см Тегло (m) 20 кг 20 кг (CH) 21 кг (GB) GHE 105.0 Звукови емисии: Съгласно 2000/14/EC / S.I. 2001/1701: Гарантирано ниво на шума L WAd 102 dB(A) Коефициент на неопределеност

3 dB(A) Съгласно EN 50434: Ниво на шума на работното място

18. Откриване на повреди

евентуално се обърнете към специализиран търговец – STIHL препоръчва своя специализиран търговец.443 RUBG 0478 201 9915 D - BG

UKETKK EL RO SRHRCSLVLT

Неизправност: Електродвигателят не стартира Възможна причина: – Защитата на електродвигателя е

– Няма мрежово напрежение – Неизправен захранващ кабел/щепсел, съотв. щепселно съединение или прекъсвач – Предпазителят на модела щепсел за Великобритания е повреден (отнася се само за уреди, предназначени за Великобритания) – Фунията за пълнене не е затворена съгласно указанията – защитният прекъсвач е задействан (предпазно изключване) – Дискът за ножовете е блокиран – Блокиращото устройство не е върнато в изходно положение Отстраняване: – Оставете уреда да изстине ( 8.6) – Проверете захранващия кабел и защитното устройство ( 10.1) – Проверете и ако е необходимо подменете кабела, щепсела, куплунга съотв. прекъсвача (електротехник) ( 10.1) – Сменете предпазителя – Затворете и затегнете фунията за пълнене съгласно указанията ( 11.3) – Демонтирайте фунията за пълнене и отстранете остатъците от раздробяване в корпуса (внимание: извадете захранващия кабел) ( 11.2) – Върнете блокиращото устройство в изходно положение ( 11.4) Неизправност: Често задействащ се мрежов предпазител Възможна причина: – Неподходящ съединителен

– Претоварване на мрежата – Претоварване на уреда Отстраняване: – Използвайте подходящ съединителен проводник ( 10.1) – Свържете уреда към друга токова

– Намалете количеството материал за раздробяване; обърнете ножа за раздробяване, заточете го или го сменете ( 11.5) Неизправност: Намалена производителност при раздробяване Възможна причина: – Тъпи ножове Отстраняване: – Обърнете ножовете, заточете ги или ги сменете ( 11.5)

19.1 Потвърждение за предаване

19.2 Потвърждение за

Дайте тази инструкция за експлоатация на вашия специализиран търговец на STIHL при извършване на дейности по поддръжката. Той ще потвърди изпълнението на сервизните дейности в полетата на

Сервизната поддръжка е извършена на Дата на следваща сервизна
