РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GH 370 S STIHL

Скъпи купувачи, Ние се радваме, че сте избрали изделие на фирмата STIHL. Ние разработваме и произвеждаме продукти с най-високо качество в съответствие с изискванията на нашите клиенти. По този начин продуктите ни се отличават с висока надеждност дори при приложението им в най-тежки условия на експлоатация. STIHL също така държи на най- високото качество в обслужването. Сътрудниците в специализираните ни търговски обекти са готови да Ви дадат компетентна консултация и съвети, както и да поемат комплексното техническо обслужване на закупените от Вас апарати. Благодарим Ви за доверието и Ви пожелаваме удоволствие при ползването на изделието от фирмата STIHL. Д-р Nikolas Stihl ВАЖНО! ПРОЧЕТЕТЕ ПРЕДИ УПОТРЕБА – И СЪХРАНЯВАЙТЕ. Отпечатано на хартия, избелена без хлор. Хартията подлежи на рециклиране. Защитната опаковка не съдържа халогенни елементи.

За тази инструкция за експлоатация 434 Общи указания 434 Указания за четене на инструкцията за експлоатация 434 Описание на уреда 435 За Вашата безопасност 435 Общи указания 435 Зареждане и работа с бензин 436 Облекло и екипировка 436 Транспортиране на уреда 437 Преди работа 437 По време на работа 438 Поддръжка и ремонти 440 Съхранение при продължително неизползване на уреда 441 Изхвърляне 441 Описание на символите 441 Окомплектовка 442 Подготовка на уреда за пускане в експлоатация 442 Монтиране на наставката за изхвърляне 442 Монтиране на колелата и шасито 442 Монтиране на дефлектора 442 Отваряне и затваряне на дефлектора 443 Монтиране на дисковия нож 443 Демонтиране на дисковия нож 443 Монтиране на фунията за пълнене 443 Демонтиране на фунията за пълнене 443 Гориво и моторно масло 443 Указания за работа 444 Работна зона на оператора 444 Кои материали могат да бъдат обработвани?444 Кои материали не могат да бъдат обработвани?444 Максимален диаметър на клоните 444 Зареждане на градинската дробилка с материал 444 Правилно натоварване на уреда 445 Защитни приспособления 445 Спирачка на двигателя 445 Защитни капаци 445 Пускане на уреда в експлоатация 445 Стартиране на двигателя с вътрешно горене 445 Изключване на двигателя с вътрешно горене 445 Раздробяване 446 Поддръжка 446 Двигател с вътрешно горене 446 Почистване на уреда 446 Поддръжка на ножовете 447 Поддръжка на клиновия ремък 448 Смяна на моторното масло 448 Съхраняване и зимна пауза 448 Транспортиране 449 Теглене или бутане на градинската дробилка 449 Повдигане или пренасяне на градинската дробилка 449 Транспортиране на градинската дробилка върху товарна платформа 449 Минимизиране на износването и предотвратяване на повреди 449 Обичайни резервни части 450 Опазване на околната среда 4500478 216 9908 A - BG

Тази инструкция за експлоатация е оригинална инструкция за експлоатация на производителя по смисъла на Директивата на ЕО 2006/42/EC. STIHL работи непрекъснато за усъвършенстване на асортимента си. Затова си запазваме правото на промени във формата, техниката и оборудването. Ето защо данните и илюстрациите в настоящата инструкция не могат да бъдат основание за предявяване на каквито и да е претенции. В тази инструкция за експлоатация може да има описани модели, които не са налични във всяка страна. Тази инструкция за експлоатация е защитена от авторското право. Всички права са запазени, по-специално правото на размножаване, превод и обработка с електронни системи.

2.2 Указания за четене на

инструкцията за експлоатация Фигурите и текстовете описват определени работни стъпки. Всички поставени върху уреда пиктограми са пояснени в тази инструкция за експлоатация. Посока на погледа: Посока на погледа при употреба на наляво и надясно в инструкцията за експлоатация: Потребителят е застанал зад уреда (работна позиция). Препратка към глава: Със стрелка се отбелязват препратки към глави и раздели за допълнителни обяснения. Следният пример показва препратка към глава: (Ö 7.1) Обозначаване на пасажи от текста: Описаните инструкции могат да бъдат обозначени както е показано в следните

Работни стъпки, които изискват действие от страна на потребителя: ●Развийте болта (1) с отвертка, задействайте лоста (2) ... Общи изброявания: – Използване на продукта при спортни или състезателни мероприятия Teкстове с допълнително значение: Тези пасажи са обозначени с един от описаните по-долу символи, за да бъдат по-добре откроени в инструкцията за експлоатация. Teкстове, отнасящи се към фигури: Фигурите, на които е показан начинът на употреба на уреда, се намират в началото на инструкцията за експлоатация. Този символ показва връзката между фигурите в началото и съответния текст в инструкцията за експлоатация. Декларация за съответствие 450 EC декларация за съответствие градинска дробилка STIHL GH

Технически данни 451 REACH 451 Откриване на повреди 451 Сервизен план 453 Потвърждение за предаване 453 Потвърждение за извършена сервизна поддръжка 453

2. За тази инструкция за

Опасност от злополука и тежко физическо нараняване. Необходимо е или трябва да се избягва определено поведение. Предупреждение! Опасност от физическо нараняване. Определено поведение предпазва от възможни или вероятни наранявания.

Леки наранявания или материални щети могат да бъдат предотвратени чрез извършване на определени действия.

Информация за по-добро използване на уреда и за избягване на възможно неправилно обслужване.

Преди първото пускане на уреда трябва да прочетете внимателно цялата инструкция за експлоатация. Съхранявайте старателно инструкцията за експлоатация, за да я ползвате и в бъдеще. Спазвайте указанията за обслужване и поддръжка, които ще намерите в отделната инструкция за експлоатация на двигателя с вътрешно горене. Тези предпазни мерки (списъкът не е пълен) са задължителни за Вашата безопасност. Винаги използвайте уреда разумно и отговорно и не забравяйте, че потребителят носи отговорност при злополука с трети лица или материални щети по тяхната собственост. Запознайте се с елементите за управление и с употребата на уреда. Уредът да се използва само от лица, които са прочели инструкцията за експлоатация и са запознати с начина на работа с него. Преди първото пускане на уреда в експлоатация всеки потребител трябва да се постарае да получи компетентна и практическа подготовка за работа с него. Той трябва да получи указания от продавача или от друго квалифицирано лице за безопасната употреба на уреда. Целта на тези указания е преди всичко да накарат потребителя да осъзнае, че са необходими изключително внимание и концентрация от негова страна, докато работи с уреда. Дори когато обслужвате този уред според указанията, винаги съществува остатъчен риск. Уредът, включително всички приспособления за допълнително монтиране, могат да се предоставят или отдават под наем само на лица, принципно запознати с този модел и работата с него. Инструкцията за експлоатация е част от уреда и винаги трябва да бъде предавана заедно с

Използвайте уреда само когато сте отпочинали и в добро физическо и психическо състояние. Ако имате здравословни проблеми, трябва да се консултирате с Вашия лекар дали можете да работите с уреда. Не работете с уреда след употреба на алкохол, наркотици или забавящи способността за реагиране лекарства. Уверете се, че потребителят има физическа, сетивна и психическа способност да обслужва уреда и да работи с него. Ако потребителят има ограничена физическа, сетивна или психическа възможност за това, той трябва да работи с него под надзора и според указанията на отговорно лице. Уверете се, че потребителят е пълнолетен или е бил обучен за съответната професия според националните разпоредби и под съответния надзор. Внимание – опасност от злополука! Градинските дробилки STIHL са подходящи за раздробяване на клони и растителни остатъци. Използването за други цели не е позволено, тъй като може да бъде опасно или да повреди

Градинската дробилка не бива да се използва (непълен списък): – за раздробяване на други материали (напр. стъкло, метал); – за дейности, които не са описани в тази инструкция за експлоатация; – за производство на хранителни продукти (напр. за раздробяване на лед, приготвяне на смес за спиртна ферментация).

3. Описание на уреда

1 Фуния за пълнене 2 Двигател с вътрешно горене 3 Накрайник на запалителната свещ 4 Колело 5 Стойка за колелата 6 Шахта за изхвърляне 7 Винтови тапи 8 Прекъсвач 9 Табелка за мощността с машинен

Опасност за живота поради задушаване! Съществува опасност за децата, които си играят с опаковките. Задължително дръжте опаковките извън обсега на деца.0478 216 9908 A - BG

От съображения за сигурност се забранява извършване на каквато и да било промяна по уреда с изключение на квалифицирания допълнителен монтаж на одобрени от STIHL принадлежности, освен това такава промяна би довела и до отмяна на гаранцията. Информация за одобрените принадлежности можете да получите от вашия специализиран търговец на STIHL. Изрично се забранява всякаква манипулация по уреда, която повишава мощността или честотата на въртене на двигателя с вътрешно горене, съотв. на електродвигателя. С уреда не бива да се транспортират хора, особено деца, животни или

При използване на уреда в обществени обекти, паркове, на спортни площадки, по улици и в селскостопански и горски предприятия се изисква повишено

4.2 Зареждане и работа с бензин

Съхранявайте бензина само в предвидени за тази цел и проверени съдове (туби). Капачките на тубите за гориво трябва винаги правилно да са завинтени и затегнати. От съображения за сигурност дефектните капачки трябва да се подменят. Никога не използвайте бутилки за напитки или подобни съдове за изхвърляне или съхранение на гориво. Трети лица, и по-специално деца, могат по погрешка да пият от тях. Дръжте бензина далеч от искри, открити пламъци, огън, източници на топлина и други източници на запалване. Не

Зареждайте с гориво само на открито и не пушете, докато зареждате. Преди зареждане изключете двигателя с вътрешно горене и го оставете да

Зареждането с бензин трябва да се извършва преди стартиране на двигателя с вътрешно горене. По време на работа на двигателя с вътрешно горене или при загрята машина капачката на резервоара не бива да се отваря или да се зарежда гориво. Не препълвайте резервоара за гориво! За да оставите място за разширяване на горивото, никога не пълнете резервоара за гориво над долния ръб на накрайника за

В допълнение спазвайте указанията в инструкцията за експлоатация на двигателя с вътрешно горене. В случай че е изтекъл бензин, запалете двигателя с вътрешно горене едва след като почистите замърсената с бензин повърхност. Избягвайте всякакъв опит за запалване, докато бензиновите пари не са се изпарили (подсушете чрез забърсване). Веднага избършете разлятото гориво. Ако по дрехите е попаднал бензин, те трябва да се сменят. Никога не съхранявайте уреда на закрито с бензин в резервоара. Образуващите се бензинови пари могат да влязат в досег с открити пламъци или искри и да се възпламенят. В случай че резервоарът има нужда от изпразване, това трябва да се извършва на открито.

4.3 Облекло и екипировка

По време на работа винаги носете затворени обувки с грайферни подметки. Никога не работете боси или с леки обувки, например сандали. Винаги носете защитни кожени ръкавици със затворен маншет по време на работа, особено по време на работа по поддръжката, както и при транспортиране на уреда. По време на работа винаги носете предпазни очила и средства за защита на слуха. Носете ги през цялото време, докато работите. При работа с уреда носете подходящо за целта и плътно прилепнало облекло, т.е. комбинезон, а не работна престилка. По време на работа с уреда не носете шалове, вратовръзки, украшения, висящи ленти или верижки и други подобни елементи от облеклото и аксесоари. През цялото време, докато работите и при извършване на всяка дейност по уреда дългата коса трябва е добре прибрана (кърпа за глава, шапка и т.н.). Опасност за живота! Бензинът е отровен и лесно възпламеним.437 RUBG 0478 216 9908 A - BG

UKETKK EL HRCSLVLTRO

4.4 Транспортиране на уреда

Работете само с предпазни ръкавици (Ö 4.3), за да избегнете наранявания от части на уреда, които са горещи или с остри ръбове. Не транспортирайте уреда с работещ двигател с вътрешно горене. Преди това изключете двигателя с вътрешно горене, изчакайте ножовете да спрат и извадете контактния накрайник на запалителната свещ. Транспортирайте уреда само с изстинал двигател с вътрешно горене и с празен резервоар за гориво. Транспортирайте уреда само с монтирана съгласно указанията фуния за пълнене. Опасност от нараняване от откритите ножове! Взимайте предвид теглото на уреда особено при накланянето му. За товарене използвайте подходящи помощни съоръжения (товарни рампи, подемни механизми). Застопорете уреда върху товарната платформа с подходящи по размер средства за закрепване (колани, въжета и др.), като използвате описаните в тази инструкция за експлоатация точки за закрепване. (Ö 12.3) Теглете или бутайте уреда само с пешеходна скорост. Не го теглете на

При транспортиране на уреда спазвайте местните законови разпоредби и по-специално отнасящите се до безопасността при товарене и транспорт на изделия върху товарни платформи.

Уверете се, че с уреда работят само лица, които са запознати с инструкцията за експлоатация. Преди първото използване на уреда трябва да отстраните опаковките и средствата за защита при транспортиране. Преди пускане на уреда в експлоатация проверете уплътнеността на горивната система, особено на видимите части, като напр. резервоар, капачка на резервоара, свързвания на маркучите. В случай на неуплътненост или повреда не стартирайте двигателя с вътрешно горене – опасност от изгаряне! Занесете уреда на ремонт при специализиран търговец. Спазвайте определените в местните разпоредби часове за работа с градински уреди, оборудвани с двигател с вътрешно горене или електродвигател. Преди употреба на уреда всички неизправни, износени и повредени части трябва да се заменят. Станалите нечетливи или повредени предупредителни стикери по уреда трябва да се подменят. Вашият специализиран търговец на STIHL поддържа наличност от резервни стикери и всички други резервни части. Преди пускане в експлоатация трябва да се провери и осигури следното: – Капаците и защитните приспособления са по местата си и са в изправно състояние. – Всички части на горивопроводната система на двигателя с вътрешно горене са налични и изправни (уплътнени). – Резервоарът е изправен (уплътнен). – Корпусът и режещият блок (ножовете, ножовият вал, дисковите ножове и т.н.) не са износени или

– В уреда няма материал за надробяване и фунията за пълнене е

– Всички болтове, гайки и други крепежни елементи са налични и затегнати. Преди пускане в експлоатация затегнете разхлабените болтове и гайки (спазвайте въртящия момент). За да намалите опасността от физическо нараняване или материални щети, използвайте уреда само на открито и далече от стени или други твърди предмети (в противен случай липсват възможности за маневриране на потребителя, съществува риск от счупване на стъкла, издраскване на автомобили и др.). Уредът трябва да се постави стабилно върху равна и твърда повърхност. Опасност от нараняване! Износените или повредени части (напр. затъпени ножове) може да повлияят на безопасността на уреда и да причинят нараняване на потребителя.0478 216 9908 A - BG

Не използвайте уреда върху павирани или посипани с чакъл повърхности, тъй като изхвърленият или завихрен материал може да причини наранявания. Преди всяко пускане на уреда в експлоатация трябва да се уверите, че той е затворен в съответствие с указанията. (Ö 7.7) Монтираните на уреда прекъсвачи и защитни приспособления не бива да бъдат отстранявани или припокривани.

4.6 По време на работа

Никога не използвайте уреда, ако в района където ще работите с него, има хора, особено деца, или животни. Не работете с уреда при дъжд, буря и особено когато има опасност от удар на

Ако теренът е влажен, опасността от злополука се увеличава поради намалена стабилност на оператора. Работете много внимателно, за да избегнете подхлъзване. По възможност избягвайте използване на уреда върху влажни терени. Работете само на дневна светлина или при добро изкуствено осветление. През цялото време на експлоатация работната зона трябва да се поддържа чиста и подредена. Отстранете предмети, които създават опасност от спъване, напр. камъни, клони, кабели и

Опорната повърхност на оператора не бива да бъде по-висока от опорната повърхност на уреда. Изгорели газове: Уредът започва да произвежда отровни изгорели газове още със запалване на двигателя с вътрешно горене. Тези газове съдържат отровен въглероден окис, газ без цвят и мирис, както и други вредни вещества. Никога не палете двигателя с вътрешно горене в затворени или недобре проветриви

Уредът да се постави така, че да не трябва да се работи срещу изгорелите

Стартиране: Преди стартиране на уреда го поставете изправен в стабилна позиция. В никакъв случай не го пускайте в действие в легнало

Не дърпайте стартерното въже, ако уредът не е затворен добре и ножовете са открити. Опасност от нараняване от въртящите се ножове! Стартирайте уреда внимателно – следвайте указанията в глава „Пускане на уреда в експлоатация“. (Ö 10.) Стартирането съгласно тези указания намалява опасността от нараняване. Опасност от нараняване! Когато стартерното въже се връща бързо обратно, ръката и рамото се изтеглят по-бързо към двигателя с вътрешно горене, отколкото стартерното въже може да бъде пуснато. Поради този откат може да се стигне до счупване на кости, притискания и разтежения. При стартиране на двигателя с вътрешно горене, съотв. включване на електродвигателя не стойте пред отвора за изхвърляне. При стартиране, съотв. включване в градинската дробилка не бива да има материал за раздробяване. Той може да бъде изхвърлен настрани и да доведе до нараняване. При стартиране уредът не бива да е

По време на работа: Когато уредът работи, никога не заставайте с лице или с друга част на тялото пред фунията за пълнене или отвора за изхвърляне. Дръжте главата и тялото си винаги на разстояние от отвора за подаване на материала. Никога не поставяйте ръцете си, други части на тялото или облеклото си във фунията за пълнене или в шахтата за Опасност за живота поради

При прилошаване, главоболие, проблеми със зрението (напр. стеснено зрително поле), нарушения на слуха, световъртеж, намалена способност за концентрация веднага спрете работа. Тези симптоми може да са предизвикани от прекалено висока концентрация на изгорели

Опасност от нараняване! Никога не поставяйте ръцете или краката си над, под или до въртящите се части.439 RUBG 0478 216 9908 A - BG

UKETKK EL HRCSLVLTRO

изхвърляне. Съществува голяма опасност от нараняване на очите, лицето, пръстите, ръцете и др. Винаги внимавайте за равновесието и стабилния си стоеж. Не се протягайте

При зареждане на материала потребителят трябва да стои в указаната работна зона на оператора. През цялото време на експлоатация на уреда винаги стойте в работната зона и в никакъв случай в зоната на изхвърляне. (Ö 8.1) Опасност от нараняване! По време на експлоатация материалът за раздробяване може да бъде изхвърлен обратно нагоре. Потребителят може да получи сериозни наранявания по лицето, очите и ръцете. Затова носете предпазни очила и предпазни ръкавици (Ö 4.3) и дръжте главата си далеч от отвора за подаване на материала. Никога не накланяйте уреда, докато двигателят с вътрешно горене, съотв. електродвигателят работи. Ако по време на работа уредът падне, незабавно изгасете двигателя с вътрешно горене и извадете контактния накрайник на запалителната свещ. Внимавайте да не се натрупва материал за раздробяване в шахтата за изхвърляне, тъй като това може да доведе до лош резултат от раздробяването или до обратни удари. При зареждане на градинската дробилка с материал за раздробяване трябва да се внимава много в камерата за раздробяване да не попаднат чужди тела, напр. метални части, камъни, пластмаса, стъкло и т.н., тъй като те могат да доведат до повреди и обратни удари от фунията за пълнене. Изгасете двигателя с вътрешно горене – преди накланяне, бутане или теглене

– преди да отвиете винтовите тапи и да отворите уреда; – преди да заредите с гориво. Зареждайте уреда с гориво само при изстинал двигател с вътрешно

Опасност от пожар! Внимавайте за движението по инерция на режещия инструмент, което продължава още няколко секунди, преди инструментът да спре напълно. Изключете двигателя с вътрешно горене, извадете накрайника на запалителната свещ и изчакайте спирането на всички въртящи се инструменти: – преди да оставите уреда без надзор; – преди да вдигате и пренасяте уреда; – преди да транспортирате уреда; – преди да отстраните блокиране или запушване в режещия блок, фунията за пълнене или канала за изхвърляне; – преди да бъде извършена работа по режещия блок; – преди проверка или почистване на уреда или преди извършване на други работи по него. Ако в режещия инструмент попадне чуждо тяло и уредът започне да издава необичайни шумове или вибрации, незабавно изключете двигателя и изчакайте уредът да спре. Изтеглете накрайника на запалителната свещ, свалете фунията за пълнене и изпълнете следните стъпки: – Проверете уреда и по-специално режещия блок (ножовете, дисковия нож, болта на ножа) за повреди и възложете извършването на необходимите ремонти на специалист, преди отново да включите уреда и да работите с него. – Проверете дали всички части на режещия блок са добре затегнати; при необходимост дозатегнете болтовете (спазвайте въртящите

– Обърнете се към специалист за смяна или ремонт на повредените части, като новите трябва да са с равностойни характеристики. Опасност от нараняване! Потребителят може да бъде сериозно наранен от отскачащ материал за надробяване и чужди тела. Пазете чужди тела далеч от уреда и отстранете запушванията незабавно. Опасност от нараняване! При пълнене на градинската дробилка с клони може да възникнат обратни удари. Потребителят може да бъде сериозно наранен от отскачащ материал за надробяване. Носете предпазни ръкавици и предпазни очила (Ö 4.3)!0478 216 9908 A - BG

4.7 Поддръжка и ремонти

Преди започване на дейности по почистване-, настройка-, ремонт- и

●поставете уреда върху твърда, равна почва, ●изключете двигателя с вътрешно горене и го оставете да изстине, ●изтеглете накрайника на запалителната свещ. Внимание – опасност от нараняване! Дръжте накрайника на запалителната свещ надалеч от запалителната свещ, непредвидена запалителна искра може да доведе до пожар или токов удар. Непредвиден контакт на запалителната свещ с накрайника на запалителната свещ може да доведе до неволно запалване на двигателя с вътрешно

Оставете уреда да изстине, особено преди да започнете дейности по двигателя с вътрешно горене, коляното на изпускателната тръба и шумозаглушителя. Температурата им може да достигне над 80 °C. Опасност от изгаряне! Директният контакт с моторното масло може да е опасен. Освен това моторното масло не бива да се

STIHL препоръчват пълненето или смяната на моторно масло да се извършва от техен специализиран

Почистване: След употреба целият уред трябва старателно да се почисти. (Ö 11.2) Никога не ползвайте паро- или водоструйка и не почиствайте уреда под течаща вода (напр. с градински

Не използвайте агресивни почистващи препарати. Те могат да повредят пластмасовите и металните части, което да влоши безопасната работа на вашия уред на STIHL. За да се избегне опасност от пожар, поддържайте зоната на охлаждащите отвори, охлаждащите ребра и ауспуха чиста, напр. от трева, слама, мъх, листа или изтекла грес. Дейности по поддръжката: Разрешено е извършване само на описаните в тази инструкция за експлоатация дейности по поддръжката – всички останали работи трябва да се изпълняват от специализиран

В случай че се нуждаете от информация или помощни средства, винаги се обръщайте към специализиран търговец. STIHL препоръчва дейностите по поддръжка и ремонт да се извършват само от специализиран търговец на STIHL. Специализираните търговци на STIHL редовно преминават обучение и им се предоставя техническа информация. Използвайте само разрешени от STIHL инструменти, принадлежности и уреди за допълнително прикачване или технически еквивалентни части, в противен случай може да възникне опасност от злополука, която да доведе до физическо нараняване на хора или повреда на уреда. Ако имате въпроси, се обърнете към специализиран

Оригиналните инструменти, принадлежности и резервни части на STIHL по своите качества са оптимално съгласувани с уреда и изискванията на потребителя. Оригиналните резервни части на STIHL се познават по каталожния номер на STIHL, по надписа STIHL и евентуално по знака на резервната част на STIHL. Върху малките части може да има само знак. От съображения за сигурност редовно проверявайте компонентите на горивопроводната система (тръбопровода за гориво, крана за гориво, резервоара за гориво, капачката на резервоара, връзките и пр.) за повреди и течове и при нужда ги дайте да бъдат подменени от специалист (STIHL препоръчват своите специализирани търговци). Винаги поддържайте предупредителните и указателните стикери чисти и четливи. Повредени или изгубени стикери трябва да се заменят с нови оригинални стикери от вашия специализиран търговец на STIHL. Ако даден детайл се замени с нов, погрижете се новият детайл да получи същия стикер. При работа по режещия блок носете винаги предпазни ръкавици (Ö 4.3) и бъдете изключително предпазливи. Внимавайте всички гайки, палци и болтове, особено болтовете на режещия блок, да са добре затегнати, така че уредът да се намира в безопасно работно състояние. Проверявайте редовно целия уред особено преди да го приберете за съхранение (напр. през зимата) за износване или повреди. От съображения за сигурност подменяйте441 RUBG 0478 216 9908 A - BG

UKETKK EL HRCSLVLTRO

веднага износените или повредени части, за да бъде уредът винаги в безопасно работно състояние. Никога не променяйте основната настройка на двигателя с вътрешно горене и не го форсирайте. В случай че за извършване на дейности по поддръжката са били отстранени компоненти или защитни приспособления, те трябва да се поставят отново след това съгласно указанията.

4.8 Съхранение при продължително

неизползване на уреда Оставете двигателя с вътрешно горене да изстине, преди да оставите уреда в затворено помещение. Уредът с изпразнен резервоар и резервното гориво да се съхраняват в заключващо се и добре проветриво

Уверете се, че уредът е защитен срещу неразрешена употреба (напр. от деца). Никога не съхранявайте на закрито уреда с бензин в резервоара. Образуващите се бензинови пари могат да влязат в досег с открити пламъци или искри и да се възпламенят. Ако се налага да бъде изпразнен резервоарът за гориво (напр. поради временно прекъсване на работата през зимата), го направете на открито (напр. като оставите двигателя с вътрешно горене да работи, докато свърши

Почистете уреда основно, преди да го приберете за съхранение (напр. през

Съхранявайте уреда само с изваден контактен накрайник на запалителната

Съхранявайте уреда в състояние за безопасна експлоатация. Съхранявайте градинската дробилка само с монтирана фуния за пълнене. Опасност от нараняване от откритите ножове!

Отпадни продукти, като отработено масло или гориво, използвани смазочни материали, филтри, акумулаторни батерии и други подобни износващи се части, могат да окажат вредно въздействие върху хората, животните и околната среда и затова трябва да се изхвърлят според изискванията. Обърнете се към вашия център за рециклиране или към вашия специализиран търговец, за да научите как да изхвърляте правилно отпадните продукти. STIHL препоръчва своите специализирани търговци. Уверете се, че излезлият от употреба уред ще бъде предаден за съобразено с изискванията изхвърляне. Преди да бъде изхвърлен, уредът трябва да се приведе в негодно за употреба състояние. За предотвратяване на злополуки отстранете кабела за запалване, изпразнете резервоара и източете моторното масло. Опасност от нараняване с ножовете! Никога не оставяйте излязла от употреба градинска дробилка без надзор. Уверете се, че уредът и особено всички ножове се съхраняват на място, недостъпно за деца.

Преди пускане на уреда прочетете и се съобразете с инструкцията за експлоатация и указанията за безопасност. Опасност от нараняване! Не допускайте странични лица в опасната зона. Опасност от нараняване! Опасност от нараняване от въртящи се инструменти.

Преди дейности по поддръжка или почистване на уреда изваждайте накрайника на запалителната свещ.

Носете средства за защита на слуха! Носете предпазни очила! Носете предпазни ръкавици! ●За извършване на всички описани дейности поставете уреда върху хоризонтална, равна и твърда

7.1 Монтиране на наставката за

●Поставете наставката за изхвърляне (Е) върху основния уред и завийте винтовете (J) (1 - 2Nm).

7.2 Монтиране на колелата и

●Закрепете колелата (G) отляво и отдясно с болтове за колело (R), шайба (L1), шайба (L2) и гайка (K1) за стойката за колелата (C). ●Поставете капаците (H) към

●Оставете стойката за колелата върху равна и твърда повърхност, както е изобразено, и поставете основния уред (B). ●Поставете болтовете с плоска глава (N) от лявата страна и навийте осигурителните гайки (K2), но не ги

Завийте болт Torx (M) от дясната страна (1 - 2Nm). ●Завийте гайките (K2) (10 - 12Nm).

7.3 Монтиране на дефлектора

●Поставете градинската дробилка да легне назад. Опасност от нараняване! Никога не поставяйте ръцете си, други части от тялото или облеклото си във фунията за пълнене или в шахтата за изхвърляне. Опасност от нараняване! Не се качвайте върху

Поз. Наименование Бр. A Фуния за пълнене 1 B Основен уред 1 C Стойка за колелата 1 D Дефлектор 1 E Наставка за изхвърляне 1 F Лайстна 1 G Колело 2 H Капак на колелото 2 I Дисков нож 1 J Болт Torx P5x20

O Винт с шестоъгълна глава M10x55

P Осигурителна шайба 1 Q Винтова тапа 2 R Болтове за колело 2 S Палец 2 T Дефлектор 1 U Горен ограничителен

x Инструкция за експлоатация на двигателя с вътрешно

пускане в експлоатация Опасност от нараняване! Спазвайте указанията за безопасност в глава „За Вашата безопасност“ (Ö 4.). Поз. Наименование Бр.

●Поставете лайстната (F) в наставката за изхвърляне. Завийте болтовете (J) (1 - 2Nm). ●Изправете градинската дробилка. ●Поставете дефлектора (D) към наставката за изхвърляне. При закачване на дефлектора внимавайте ребрата (1) от вътрешната му страна да легнат отляво и отдясно в съответните направляващи канали на наставката за изхвърляне (2). ●Пъхнете палците (S) отляво и

Отваряне на дефлектора: ●За да започнете раздробяване, отворете нагоре дефлектора (D) и фиксирайте блокиращата пластина (1) в наставката за изхвърляне. Затваряне на дефлектора: ●За транспортиране или съхранение на малко пространство повдигнете леко блокиращата пластина (1) и приберете надолу дефлектора (D).

7.5 Монтиране на дисковия нож

● Поставете защитното капаче (W), долния ограничителен пръстен (V), дисковия нож (I), горния ограничителен пръстен (U), дефлектора (T), осигурителната шайба (P) върху държача на ножовете и поставете болт (O). ● Използвайте монтажния инструмент (X) за законтряне на дисковия нож. Завийте болта (O) с комбиниран ключ (Z) и го затегнете с въртящ момент от 52 - 60 Nm.

7.6 Демонтиране на дисковия

● Използвайте монтажния инструмент (X) за поддържане на дисковия нож. ●Развийте болта (O) с помощта на комбиниран ключ (Z). ●Свалете болта (O), осигурителната шайба (P), дефлектора (T), горния ограничителен пръстен (U) и дисковия нож (I).

7.7 Монтиране на фунията за

● Поставете винтовите тапи (Q) на надлъжния отвор на фунията за пълнене и с натискане ги завийте

● Закачете фунията за пълнене (A) на шарнира (1) на основния уред и я завъртете напред. ●Затегнете двете винтови тапи (Q) едновременно.

7.8 Демонтиране на фунията за

●Разхлабете двете винтови тапи (Q), така че да могат да се въртят свободно. Те остават върху фунията за пълнене ●Наклонете назад фунията за пълнене (A) и я свалете.

7.9 Гориво и моторно масло

Моторно масло Видът и необходимото количество моторно масло за пълнене са посочени в инструкцията за експлоатация на двигателя с вътрешно горене. Извършвайте редовно проверка на нивото на маслото (Ö инструкция за експлоатация на двигателя с вътрешно горене). Избягвайте прекалено ниско или високо ниво на маслото.

Пресни маркови горива, безоловен бензин (Ö инструкция за експлоатация на двигателя с вътрешно горене)! За зареждане с гориво използвайте фуния (не е включена в окомплектовката на уреда). Спазвайте предупредителните указания в глава „За Вашата безопасност“. (Ö 4.) Спазвайте последователността на монтиране и въртящия момент от 52 - 60 Nm. При монтаж спазвайте правилното положение на горния ограничителен пръстен (U) спрямо двата ножа.

Винтовите тапи (Q) след първия монтаж са свързани с фунията за пълнене по начин, който не им позволява да се загубят.

Преди първото запалване на двигателя налейте моторно масло (Ö инструкция за експлоатация на двигателя с вътрешно горене)!

8.1 Работна зона на оператора

●От съображения за сигурност през цялото време на експлоатация на уреда (при включен електродвигател, съотв. работещ двигател с вътрешно горене) операторът не бива да напуска работната зона (сивата площ Х), преди всичко за да не бъде наранен от изхвърляния обратно материал.

8.2 Кои материали могат да бъдат

обработвани? С градинската дробилка може да се обработват дървета- или отрязан от жив плет материал за раздробяване, както и силно или слабо разклонени клони.

8.3 Кои материали не могат да бъдат

обработвани? В градинската дробилка не бива да попадат камъни, стъкло, метални части (тел, пирони и т.н.) или

Основно правило: Материали, които не са компост, не бива да се преработват с градинската

8.4 Максимален диаметър на клоните

Данните се отнасят за прясно отрязани

Максимален диаметър на клона GH 370 S: 45 mm

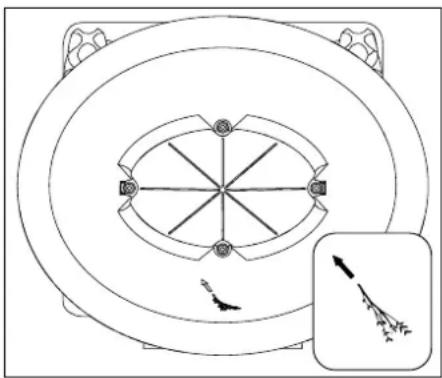

8.5 Зареждане на градинската

8. Указания за работа

Опасност от нараняване! Спазвайте указанията за безопасност в глава „За Вашата безопасност“. (Ö 4.) Пълненето на градинската дробилка с материал трябва да се извършва само от един човек.

Отрязаният от дървета и жив плет материал за раздробяване трябва да се преработва в прясно състояние, тъй като производителността на дробилката е по-голяма, когато материалът за надробяване е пресен, отколкото когато е сух

Обработката на сух материал за надробяване увеличава риска от отскачане. Потребителят може да бъде тежко наранен от отскачащи клони.

При едновременното поставяне на няколко тънки клона сборът от диаметрите на отделните клони не трябва да надвишава максималния диаметър на клона. В случай на сух или мокър материал за надробяване може да се наложи намаляване на максималния диаметър на клона. Опасност от нараняване! Потребителят може да бъде сериозно наранен от отскачащи клони. За да се предотврати нараняване от обратни удари, градинската дробилка трябва да се зарежда правилно. При зареждане на клони съблюдавайте посочения максимален диаметър на клона. Окастрете клоните със силно разклоняване и премахнете страничните издънки. Големият отвор за подаване на материала служи най-вече за по-доброто поемане на силно разклонени

●При напълване на градинската дробилка с материал съблюдавайте работната зона. (Ö 8.1) ●Спазвайте максималния диаметър на клоните. (Ö 8.4) ●Пъхайте клоните леко под наклон и ги подавайте към ножовия механизъм съгласно символа от дясната страна на фунията При това твърдият материал се издърпва сам от уреда. При раздробяване по-дългите клони трябва да се придържат и подават с

8.6 Правилно натоварване на уреда

Натоварвайте електродвигателя, съотв. двигателя с вътрешно горене на градинската дробилка само дотолкова, че честотата му на въртене да не спадне драстично. Винаги зареждайте материала в градинската дробилка равномерно и постоянно. Ако по време на работа с градинската дробилка честотата на въртене спадне, спрете по-нататъшното подаване на материала, за да разтоварите електродвигателя, съотв. двигателя с вътрешно горене.

9.1 Спирачка на двигателя

Двигателят с вътрешно горене/раздробяващият инструмент може да се пуска в експлоатация само при правилно затворена фуния за

При освобождаване на винтовата тапа от страната на двигателя по време на експлоатация се прекъсва запалителният контакт и двигателят с вътрешно горене/раздробяващият инструмент спира след няколко

Градинската дробилка е оборудвана със защитни капаци в секцията за пълнене и изхвърляне. Към тях спадат цялата фуния за пълнене заедно с горната й част и защитата срещу изхвърчане на материала, наставката за изхвърляне и дефлекторът. Защитните капаци гарантират спазването на безопасно разстояние от ножовете за раздробяване по време на

10.1 Стартиране на двигателя с

нивото на маслото и на горивото. (Ö 7.9)

прекъсвача (1) на позиция I. ●Издърпайте стартерното въже (2) бавно, докато усетите съпротивление, след което го издърпайте енергично до свиване на

Върнете бавно обратно въжето, за да може да се навие правилно от

Повторете стартирането, докато двигателят с вътрешно горене

10.2 Изключване на двигателя

превключвателя (1) на позиция O. След кратко време на движение по инерция двигателят с вътрешно горене/раздробяващият инструмент спира да се движи.

10. Пускане на уреда в

експлоатация Опасност от нараняване! Преди пускане на уреда в експлоатация внимателно прочетете и спазвайте указанията, описани в глава „За Вашата безопасност“. (Ö 4.)

●Избутайте и поставете стабилно градинската дробилка върху равна и твърда повърхност. ● Носете предпазни ръкавици, предпазни очила и средства за защита на слуха. (Ö 4.3) ● Отворете дефлектора. (Ö 7.4) ● Стартирайте градинската дробилка. (Ö 10.1) ● Изчакайте, докато двигателят с вътрешно горене достигне максимална честота на въртене (обороти на празен ход). ●Напълнете правилно градинската дробилка с раздробен материал. (Ö 8.5) ●След работа изключете градинската дробилка (Ö 10.2) и я почистете. (Ö 11.2)

11.1 Двигател с вътрешно горене

Интервал на поддръжка: Преди всяка употреба Особено важно за удължаване срока му на експлоатация са постоянното наличие на достатъчно количество моторно масло, както и редовната смяна на масления и въздушния филтър. Спазвайте указанията за обслужване и поддръжка, които можете да намерите в приложената инструкция за експлоатация на двигателя с вътрешно горене. Охлаждащите ребра трябва да се поддържат винаги чисти, за да се гарантира достатъчно охлаждане на двигателя с вътрешно горене.

11.2 Почистване на уреда

Интервал на поддръжка: След всяка употреба След всяка употреба почиствайте основно уреда. Внимателното боравене с уреда го предпазва от повреда и удължава срока му на експлоатация. Позиция за почистване на градинската дробилка: Уредът трябва да се почиства само в показаната на фигурата позиция. ● Демонтирайте фунията за пълнене. (Ö 7.8) Ако градинската дробилка не е поставена както е описано, уредът (двигателят с вътрешно горене) може да се повреди.

Опасност от нараняване! Работете само с предпазни ръкавици. Никога не докосвайте ножовете, преди да са спрели. В случай че се нуждаете от информация или помощни средства, винаги се обръщайте към специализиран търговец. STIHL препоръчва дейностите по поддръжка и ремонт да се извършват само при специализиран търговец на STIHL. STIHL препоръчва да се използват оригинални резервни части на STIHL. Опасност от нараняване! Преди всякакви дейности по поддръжката- или почистването на уреда внимателно прочетете глава „За Вашата безопасност” (Ö 4.), по-специално раздел „Поддръжка и ремонти“ (Ö 4.7), и следвайте точно всички описани в нея указания. Преди всички дейности по поддръжката- и ремонта изваждайте накрайника на запалителната свещ!

Никога не насочвайте водна струя към частите на електродвигателя, респ. двигателя с вътрешно горене, уплътненията, лагерите и електрическите части, като например прекъсвача. Това би довело до скъп ремонт. Ако не може да отстраните замърсяванията и натрупаните остатъци с четка, влажна кърпа или дървена пръчка, STIHL препоръчва да се използва специален почистващ препарат (напр. специалния почистващ препарат на STIHL). Не използвайте агресивни почистващи

Отстранете замърсяванията от охлаждащите ребра, работното колело на вентилатора, областта около въздушния филтър, ауспуха и др., за да гарантирате достатъчно охлаждане на

11.3 Поддръжка на ножовете

Интервал на поддръжка: Преди всяка употреба ● Демонтирайте фунията за пълнене. (Ö 7.8) ●Проверете ножовете за повреди (резки или пукнатини) и износване и при нужда ги обърнете или сменете. Граници на износване на ножовете: ● Измерете на няколко места по ножа разстоянието от отвора до ръба на

Минимално разстояние 6mm Обръщане на ножа: ● Демонтирайте дисковия нож. (Ö 7.6) ●Развийте болтовете (1) и ги свалете заедно с гайките (2). ● Извадете нагоре ножовете (3). ● Почистете дисковия нож. ● Обърнете ножовете (3) и ги поставете да легнат свободно с острия ръб върху дисковия нож, като подравните отворите. ●Пъхнете болтовете (1) през отворите и завийте гайките (2). Затегнете гайките (2) с 22 - 28 Nm. ● Монтирайте дисковия нож. (Ö 7.5) Заточване на ножовете: Ножовете, които са изтъпени от двете страни, трябва да се наточат преди по- нататъшна работа. За да се гарантира оптималното функциониране на уреда, ножовете трябва да се заточват само от професионалист. STIHL препоръчва своите специализирани търговци. ● Демонтирайте ножовете преди

●При заточване охладете ножовете, например с вода. Не бива да се получава синьо оцветяване, защото така се намалява устойчивостта на

● Преди монтажа проверете ножовете за повреди: ножовете трябва да се подменят, ако по тях се виждат резки и пукнатини или ако са достигнати границите на износване. Опасност от нараняване! Работете винаги с предпазни ръкавици!

Преди достигане на посочените граници на износване съответните ножове трябва да се обърнат или сменят. STIHL препоръчва своите специализирани търговци. Режещите ножове работят като обръщащи се ножове. Това означава, че изтъпени ножове може да се обърнат веднъж и уредът отново е готов за

Винаги обръщайте и двата ножа! Препоръчително е заточването на всички ножове за раздробяване да се извършва само от специализиран търговец. Изтъпените и неправилно заточени ножове (неправилен ъгъл на заточване, дисбаланс поради неравномерно заточени ножове и т.н.) увеличават риска от отскачане. Потребителят може да бъде сериозно наранен от отскачащ материал за надробяване. Освен това може да се влоши функцията на градинската дробилка (поемане на материала за раздробяване, стабилност на ножовете и т.н.).0478 216 9908 A - BG

● Режещите ръбове на ножовете се заточват под ъгъл от 30°. ● Ножовете се заточват срещу режещия ръб. ●След заточване появилите се неравности по режещия ръб се отстраняват с фина шкурка. ●При монтажа на ножовете спазвайте въртящите моменти, посочени в раздел „Обръщане на ножовете“.

11.4 Поддръжка на клиновия

Интервал на поддръжка: На всеки 10 работни часа Проверете визуално клиновия ремък за износване и повреди и го подменете, ако се налага. Проверка на обтягането на клиновия ремък и регулиране при нужда. Проверка на обтягането на клиновия

●Изтеглете накрайника на запалителната свещ. ● Разхлабете болтовете (1), но не ги развивайте напълно (да останат на предпазния кожух за ремъка) и свалете предпазния кожух за ремъка (2). ●Натиснете с палец клиновия ремък между двете ремъчни шайби. Той трябва да може да се натисне с ок. 10mm . Регулиране на обтягането на клиновия ремък: ●Разхлабване на болтовото съединение на двигателя (без изображение): Разхлабете 3 болта на болтовото съединение на двигателя, но не ги развивайте изцяло; придържайте гайките от горната страна. ●Опънете клиновия ремък чрез завъртане на регулиращата гайка (3). ●След регулирането затегнете болтовете на болтовото съединение на двигателя и монтирайте предпазния кожух за ремъка.

11.5 Смяна на моторното масло

Интервал на поддръжка: Препоръчаните интервали за смяна на маслото, препоръчителното моторно масло и количеството масло за пълнене при смяна на маслото са описани в инструкцията за експлоатация на двигателя с вътрешно

Маслоизпускателен болт: ●Разхлабете болтовете (1), но не ги развивайте напълно (да останат на предпазния кожух за ремъка) и свалете предпазния кожух за ремъка (2). ●Развийте маслоизпускателния болт (3) и източете моторното масло. ●Отново сложете маслоизпускателния болт (3) и налейте ново моторно масло. Монтирайте предпазния кожух за ремъка (2).

11.6 Съхраняване и зимна пауза

Съхранявайте градинската дробилка в сухо и затворено помещение без прах. Уверете се, че уредът е оставен на място, недостъпно за деца. Съхранявайте градинската дробилка само в безопасно за експлоатация състояние и с монтирана фуния за

При по-продължително неизползване на градинската дробилка (през зимата) спазвайте следните указания: ●почистете внимателно всички външни части на уреда; ●смажете с масло, съответно грес, всички подвижни части. ●Изпразнете резервоара за гориво и карбуратора (напр. като оставите двигателя с вътрешно горене да

Твърде слабото обтягане повишава износването на клиновия ремък, твърде силното обтягане може да причини повреда на лагерите. Ако нямате необходимите знания за проверка и регулиране на клиновия ремък, работата по него трябва да се извърши от специалист.

● Отвийте запалителната свещ и налейте в двигателя през отвора за запалителната свещ ок.3см³ моторно масло. Превъртете двигателя с вътрешно горене няколко пъти без запалителна свещ. ●Отново завийте запалителната

●Сменете маслото (Ö Инструкция за експлоатация на двигателя с вътрешно горене). ●Покрийте добре двигателя с вътрешно горене и съхранявайте уреда изправен в сухо помещение

12.1 Теглене или бутане на

градинската дробилка ●Хванете здраво градинската дробилка за горната част на фунията (1) и я наклонете назад. ●Градинската дробилка може да се тегли или бута бавно (с пешеходна

12.2 Повдигане или пренасяне

на градинската дробилка ●За повдигане на градинската дробилка хванете корпуса вдясно и под двигателя с вътрешно горене

12.3 Транспортиране на

градинската дробилка върху товарна платформа ● Транспортирайте градинската дробилка върху товарна платформа само в изправена позиция. ●Обезопасете уреда срещу хлъзгане с подходящи крепежни средства. Затегнете въжетата или коланите при тръбната стойка за колелата (1) или фунията за пълнене (2). Важни указания за поддръжка на групата продукти Градинска дробилка, бензинова (STIHL GH) За материални щети и физическо нараняване на хора, които са причинени поради неспазване на указанията в ръководството за експлоатация, особено по отношение на безопасността, обслужването и поддръжката, или поради употреба на неразрешени приспособления за допълнително монтиране и резервни части, фирмата STIHL не носи никаква отговорност. Непременно спазвайте следните указания, за да предотвратите повреди или прекалено износване на вашия уред на STIHL:

1. Износващи се части

Някои части на уреда STIHL, дори и при употреба по предназначение, се износват и в зависимост от вида и продължителността на използване трябва да се подменят своевременно. Към тях спадат най-вече:

Опасност от пожар! Дръжте контактния накрайник на запалителната свещ далеч от отвора за свещта (опасност от запалване).

Опасност от нараняване! Преди транспортиране на уреда внимателно прочетете и спазвайте указанията в глава „За Вашата безопасност“ и по- специално в раздел „Транспортиране на уреда“. (Ö 4.4)

Не повдигайте сами градинската дробилка поради голямото й тегло. Носете подходящо защитно облекло. Долната част на ръцете и горната част на тялото трябва да са покрити

износването и предотвратяване на повреди0478 216 9908 A - BG

– диск за ножовете; – клинов ремък.

2. Спазване на предписанията,

посочени в тази инструкция за експлоатация Използването, поддръжката и съхранението на уреда на STIHL трябва да се извършват грижливо, както е описано в тази инструкция за експлоатация. Потребителят отговаря лично за всички повреди, причинени поради неспазване на указанията за безопасност, обслужване и поддръжка. Това в най-голяма степен се отнася за: – употреба на продукта не по предназначение; – използване на неодобрени от STIHL горива/производствени материали (смазочни материали, бензин и моторно масло, вж. инструкцията за експлоатация на двигателя с вътрешно горене); – неразрешени от STIHL промени по

– използване на неразрешени от STIHL части и приспособления за допълнително прикачване или режещи инструменти; – използването на уреда при спортни или състезателни мероприятия; – вторични повреди вследствие на използването на продукта с неизправни части.

3. Дейности по поддръжката

Всички изброени в раздел „Поддръжка“ дейности трябва да бъдат извършвани

Ако тези дейности по поддръжката не могат да бъдат извършвани от самия потребител, той трябва да се обърне към специализиран търговец. STIHL препоръчва дейностите по поддръжка и ремонт да се извършват само при специализиран търговец на STIHL. Специализираните търговци на STIHL редовно преминават обучение и им се предоставя техническа информация. Ако тези дейности по поддръжката не бъдат извършени, могат да възникнат повреди, за които е отговорен потребителят. Към тях спадат: – корозионни и други вторични повреди вследствие на неправилно съхранение на уреда; – първични и последващи повреди вследствие употреба на резервни части, различни от оригиналните резервни части на STIHL; – повреди вследствие на дейности по поддръжка или ремонт, които не са извършени от специализиран

Материалът за надробяване не бива да се изхвърля на боклука, а трябва да се компостира. Опаковките, уредът и принадлежностите са произведени от материали, които подлежат на рециклиране, и трябва да се изхвърлят по съответния начин. Разделното и природосъобразно изхвърляне на остатъчните материали подпомага повторната употреба на вторични суровини. Затова след изтичане на обичайния му срок на използване уредът трябва да се предаде на център за събиране на вторични суровини. Неправилното изхвърляне може да навреди на здравето и да замърси околната среда.

16.1 EC декларация за съответствие

декларира, поемайки пълна отговорност, че – Модел: Градинска дробилка – Фабрична марка: STIHL – Тип: GH 370.1 S

14. Обичайни резервни

15. Опазване на околната

– Номинална мощност при номинална честота на въртене 3,4 | 3000 kW |/мин – Сериен номер: 6001 отговаря на относимите разпоредби на Директивите 2000/14/EC, 2006/42/EC, 2014/30/EU и 2011/65/EU, отговаря и е разработена и произведена в съответствие с актуалните към датата на производство версии на следните стандарти: EN 13683 и EN ISO 14982. За установяване на измереното и гарантираното ниво на шума беше приложена Директива 2000/14/EC, приложение V. – Измерено ниво на шума: 100,4 dB(A) – Гарантирано ниво на шума: 103 dB(A) Техническата документация се съхранява в STIHL Tirol GmbH. Годината на производство и машинният номер са посочени на градинската

Matthias Fleischer, завеждащ отдел „Научноизследователска дейност и разработка на нови продукти“

Sven Zimmermann, главен ръководител на отдел „Качество“

REACH е краткото наименование на Регламент на ЕО относно регистрацията, оценката и разрешаването на химични вещества. За информация относно изпълнението на изискванията съгласно Регламента REACH (ЕО) 1907/2006 вж. www.stihl.com/reach.

17. Технически данни

мощност при номинална честота на въртене: 3,4 | 3000 kW |/мин Работен обем:196куб. см

1,4 л Задвижване на режещия блок: постоянно Измерване съгласно 2000/14/EC/S.I. 2001/1701: Гарантирано ниво на шума L WAd 103 dB(A) Коефициент на неопределеност

3,0 dB(A) Измерване съгласно EN 13683: Ниво на шума на работното място

3 dB(A) Въртящ момент за комплекта ножове: 52 – 60 Nm Въртящ момент за обръщащите се ножове: 22 – 28 Nm Д/Ш/В: 128/77/140 см Тегло:45кг

18. Откриване на повреди

@ Вижте инструкцията за експлоатация на двигателя с вътрешно горене.0478 216 9908 A - BG

Неизправност: Двигателят с вътрешно горене не

Възможна причина: – Фунията за пълнене не е затворена

– Дисковият нож е блокиран – В резервоара няма гориво; тръбопроводът за гориво е запушен – Горивото в резервоара е замърсено, старо или с лошо качество – Контактният накрайник на запалителната свещ е изваден от нея; кабелът за запалване не е закрепен добре към накрайника – Въздушният филтър е замърсен – Запалителната свещ е опушена или повредена; неправилно разстояние между електродите – Двигателят с вътрешно горене се е „задавил“ поради многократни опити да бъде стартиран Отстраняване: – Затворете и затегнете фунията за пълнене съгласно указанията (Ö 7.7) – Отстранете остатъците от раздробяването в корпуса (Внимание: преди това изтеглете контактния накрайник на запалителната свещ) – Долейте гориво, почистете тръбопроводите за гориво (Ö 7.9) – Винаги използвайте прясно марково гориво, обикновен безоловен бензин, почистете карбуратора (Ö 7.9) – Поставете контактния накрайник на запалителната свещ; проверете връзката между кабела за запалване и накрайника #. – Почистете въздушния филтър # – Почистете запалителната свещ или я подменете; регулирайте междуелектродното разстояние

– Отвийте запалителната свещ и я подсушете, издърпайте многократно стартерното въже при отвита запалителна свещ (прекъсвач в позиция O) Неизправност: Двигателят с вътрешно горене загрява

Възможна причина: – Охлаждащите ребра са замърсени – Много ниско ниво на маслото в двигателя с вътрешно горене – Повърхността на двигателя с вътрешно горене е покрита с раздробен материал Отстраняване: – Почистете охлаждащите ребра (Ö 11.2) – Долейте моторно масло (Ö 7.9) – Отстранете раздробения материал от двигателя с вътрешно горене Неизправност: Раздробеният материал не се изтегля

Възможна причина: – Тъпи или неправилно заточени

Отстраняване: – Обърнете или заточете ножовете; като спазвате ъгъл от 30° при заточването (Ö 11.3)# Неизправност: Намалена производителност при раздробяване Възможна причина: – Тъпи ножове – Неправилно заточени ножове – Огънат диск за ножовете Отстраняване: – Заточете ножовете или ги подменете (Ö 11.3)# – Заточете правилно ножовете (Ö 11.3)# – Проверете визуално диска за ножовете и ако е необходимо, го подменете (Ö 7.6) Неизправност: Силни вибрации по време на работа, непривични звуци, тракане Възможна причина: – Неизправен дисков нож или нож – Хлабаво закрепване на двигателя – Болтовете са разхлабени Отстраняване: – Проверете и съответно ремонтирайте дисковите ножове, ножовете, ножовия вал, болтовете, гайките, шайбите и лагерите на режещия блок # – Затегнете болтовете за закрепване на двигателя # – Проверете болтовете за разхлабвания # # евентуално се обърнете към специализиран търговец – STIHL препоръчва своя специализиран търговец.453 RUBG 0478 216 9908 A - BG

UKETKK EL HRCSLVLTRO

19.1 Потвърждение за предаване

19.2 Потвърждение за

Дайте тази инструкция за експлоатация на вашия специализиран търговец на STIHL при извършване на дейности по поддръжката. Той ще потвърди изпълнението на сервизните дейности в полетата на

Сервизната поддръжка е извършена на Дата на следваща сервизна
