NÁVOD K OBSLUZE GH 370 S STIHL

Varnostna oprema 249

poškodb oči, obraza, prstov, rok itd.

16. Izjava o skladnosti

Milá zákazníčka, milý zákazník,

O tomto návode na obsluhu 258

Všeobecne 258

Vysvetlivky na čítanie návodu na obsluhu 258

Popis stroja 258

Montáž kolies a podvozku 265

Montáž vyhadzovacej klapky 266

Palivo a motorový olej 266

Aký materiál nemožno spracovávat? 267

Spal'ovací motor 269

Čistenie stroja 269

Údržba rezných nožov 269

Údržba klinového remeňa 2

Výmena motorového oleja 270

Uskladnenie stroja a zimná prestávka 271

Preprava stroja 271

2. O tomto návode na obsluhu

2.1 Všeobecne

Tento návod na obsluhu je originálny návod na obsluhu od výrobcu v zmysle smernice EÚ 2006/42/EC.

2.2 Vysvetlivky na čítanie návodu na obsluhu

- Skrutku (1) uvolnite skrutkovačom, stlačte páku (2)...

Texty so zvláštnym významom:

1 Podávací lievik
2 Spal'ovací motor
3 Koncovka zapal'ovacej sviečky
4 Koleso
5 Kolesová podstava
6 Vyhadzovací kanál
7 Uzatváracie skrutky
8 Spínač zap./vyp.
9 Výkonový štítok so strojovým číslom

4. Pre vašu bezpečnost'

4.1 Všeobecne

Zoznámte sa s ovládacími prvkami a používaním stroja.

– na iné materiály (napr. sklo, kov).

– na výrobu potravín (napr. drvenie l'adu).

Benzín je jedovatý a vysoko zápalný.

Pred doplňaním paliva vypnite spal’ovací motor a nechajte ho vychladnút.

Ak došlo k pretečeniu benzínu, spalovací motor možno naštartovať až po vyčistení plôch poliatych benzínom. Kým sa zvyšky benzínu neodparia (dosucha neutrú), vyhnite sa akejkol'vek manipulácii so systémom zapalovania.

s uzavretou manžetou.

Počas práce so strojom používajte vždy ochranné okuliare a chrániče sluchu. Používajte ich počas celej

prevádzky stroja.

Pri práci so strojom používajte vhodné a priliehavé oblečenie, to znamená kombinézu, nie pracovný kabát. Pri práci so

Stroj prepravujte len s vychladnutým spaľovacím motorom a prázdnou palivovou nádržou.

Pred prvým použitím stroja odstráňte obalový materiál a prepravné poistky.

Nepracujte počas dažda, búrky a zvlášť vtedy, ked hrozí nebezpečenstvo zásahu bleskom.

Nebezpečenstvo ohrozenia života otrávením!

kanála. Zvýšené nebezpečenstvo úrazu očí, tváre, prstov, ruky a pod.

Dbajte vždy na vašu rovnováhu a dobrú stabilitu. Nepredkláňajte sa.

Pokiaľ beží spal’ovací motor, resp. elektromotor, stroj nikdy nepreklápajte.

Vypnite spal'ovací motor:

Nebezpečenstvo úrazu popálením!

Aby sa zabránilo nebezpečenstvu vzniku požiaru, udržujte priestor v oblasti chladiacich otvorov, rebier a oblasti výfuku bez zvyškov napr. trávy, slamy, machu, lístia alebo vytečeného maziva.

Údržbárske práce:

Samolepiace informačné a výstražné symboly na stroji udržujte vždy čisté a čitateIné. Poškodené alebo stratené nálepky vymeňte za nové originálne. Tieto nálepky Vám vymení Váš špecializovaný predajca STIHL. Pri výmene určitého dielu za nový dbajte na to, aby bol tento nový diel opatrený tou istou nálepkou.

Pred tým, než stroj odložíte do uzavretej miestnosti, nechajte vychladnút' spal'ovací motor.

Stroj s vyprázdnenou palivovou nádržou a zásobné palivo uskladňujte v uzavieratel'nom a dobre odvetranom priestore.

Záhradný drvič skladujte len s namontovaným podávacím lievikom.

Nebezpečenstvo poranenia odokrytými nožmi!

4.9 Likvidácia

Pred uvedením stroja do prevádzky si dôkladne prečítajte návod na obsluhu a b e z p e čnostné pokyny a postupujte v súlade s nimi.

Nebezpečenstvo úrazu!

Dbajte na to, aby sa v pracovnej oblasti nezdržiavali osoby.

Nebezpečenstvo poranenia!

Používajte chrániče sluchu!

Používajte ochranné rukavice!

Nebezpečenstvo úrazu!

C Kolesová podstava 1

D Vyhadzovacia klapka 1

P Poistná podložka 1

Q Upevňovacia skrutka 2

R Čap kolesa 2

S Čap 2

T Vodiaci plech 1

• Návod na obsluhu 1

• Návod na obsluhu 1

spal'ovacieho motora

Dodržujte bezpečnostné pokyny, uvedené v kapitole „Pre Vašu bezpečnost“ (⇒ 4.).

7.1 Montáž predíženia vyhadzovača

7.2 Montáž kolies a podvozku

7.3 Montáž vyhadzovacej klapky

7.9 Palivo a motorový olej

Dodržujte bezpečnostné pokyny, uvedené v kapitole „Pre Vašu bezpečnost“. (⇒ 4.)

8.3 Aký materiál nemožno spracovávat?

9. Bezpečnostné zariadenia

9.1 Zastavenie motora

Spal'ovací motor, resp. drviaci nástroj možno uviest do prevádzky len so správne uzavretým podávacím lievikom.

Pred uvedením stroja do prevádzky si pozorne prečítajte a dodržujte pokyny uvedené v kapitole „Pre Vašu bezpečnost“. (⇒ 4.)

10.1 Štartovanie spal'ovacieho motora

- Skontrolujte stav motorového oleja a paliva. (⇔ 7.9)

- Spínač (1) nastavte do polohy I.

Pri práci vždy používajte ochranné rukavice.

Pred všetkými údržbářskymi- alebo čistiacimi prácami na stroji si pozorne prečítajte a starostlivo dodržiavajte všetky bezpečnostné pokyny uvedené v kapitole „Pre vašu bezpečnost“ (⇒ 4.), najmä v podkapitole „Údržba a opravy“ (⇒ 4.7).

11.1 Spal'ovací motor

Interval údržby:

pred každým použitím.

• Demontujte podávací lievik. (⇒ 7.8)

spínače. To by mohlo mať za následok nákladné opravy.

Nožový kotúč pravidelne čistite.

11.3 Údržba rezných nožov

Nebezpečenstvo úrazu! Pri práci vždy používajte ochranné rukavice!

Interval údržby:

Pred každým použitím

11.4 Údržba klinového remeňa

11.5 Výmena motorového oleja

Interval údržby:

• Vyskrutkujte vypúšťaciu skrutku oleja (3) a vypustite motorový olej.
• Vypúšťaciu skrutku oleja (3) opät zaskrutkujte a naplňte čerstvý motorový olej. Namontujte ochranný plech remeňa (2).

11.6 Uskladnenie stroja a zimná prestávka

Nebezpečenstvo úrazu! Pred prepravou stroja si pozorne prečítajte a dodržujte pokyny, uvedené v kapitole "Pre vašu bezpečnost", zvlášť kapitolu "Preprava stroja". (⇔ 4.4)

- Záhradný drvič pri dvíhaní uchopte na žaciu skriňu a na l'avej strane pod spal'ovacím motorom.

Dôležité pokyny na údržbu a ošetrovanie skupiny výrobkov

Benzínový záhradný drvič (STIHL GH)

2. Dodržovanie pokynov uvedených v tomto návode na obsluhu

– Sériové identifikačné číslo: 6001

– Nameraná hladina akustického výkonu: 100,4 dB(A)

– Garantovaná hladina akustického výkonu: 103 dB(A)

Matthias Fleischer, vedúci odboru výskumu a vývoja produktov

V Z.

Výrobná značka: STIHL

Model: GH 370.1 S

Sériové identifikačné 6001

číslo:

Spal'ovací motor, typ: 4-taktný spal'ovací motor

Typ: EVC 1000.0

Zdvihový objem: 196 cm3

Palivová nádrž: 1,4 l

Pohon rezného

ústrojenstva: trvalý

Meranie podľa 2000/14/EC / S.I. 2001/1701:

Zaručená hladina

akustického výkonu

L_WAd 103 dB(A)

Tolerancia K_WA 3,0 dB(A)

Meranie podl'a EN 13683:

Hladina akustického

tlaku na pracovisku

L_pA 94 dB(A)

Tolerancia K_pA 3 d B (A)

Spalovací motor sa nenaštartuje.

Možná príčina:

– Žiadne palivo v nádrži; upchaté palivové potrubie

Znížený pracovný výkon

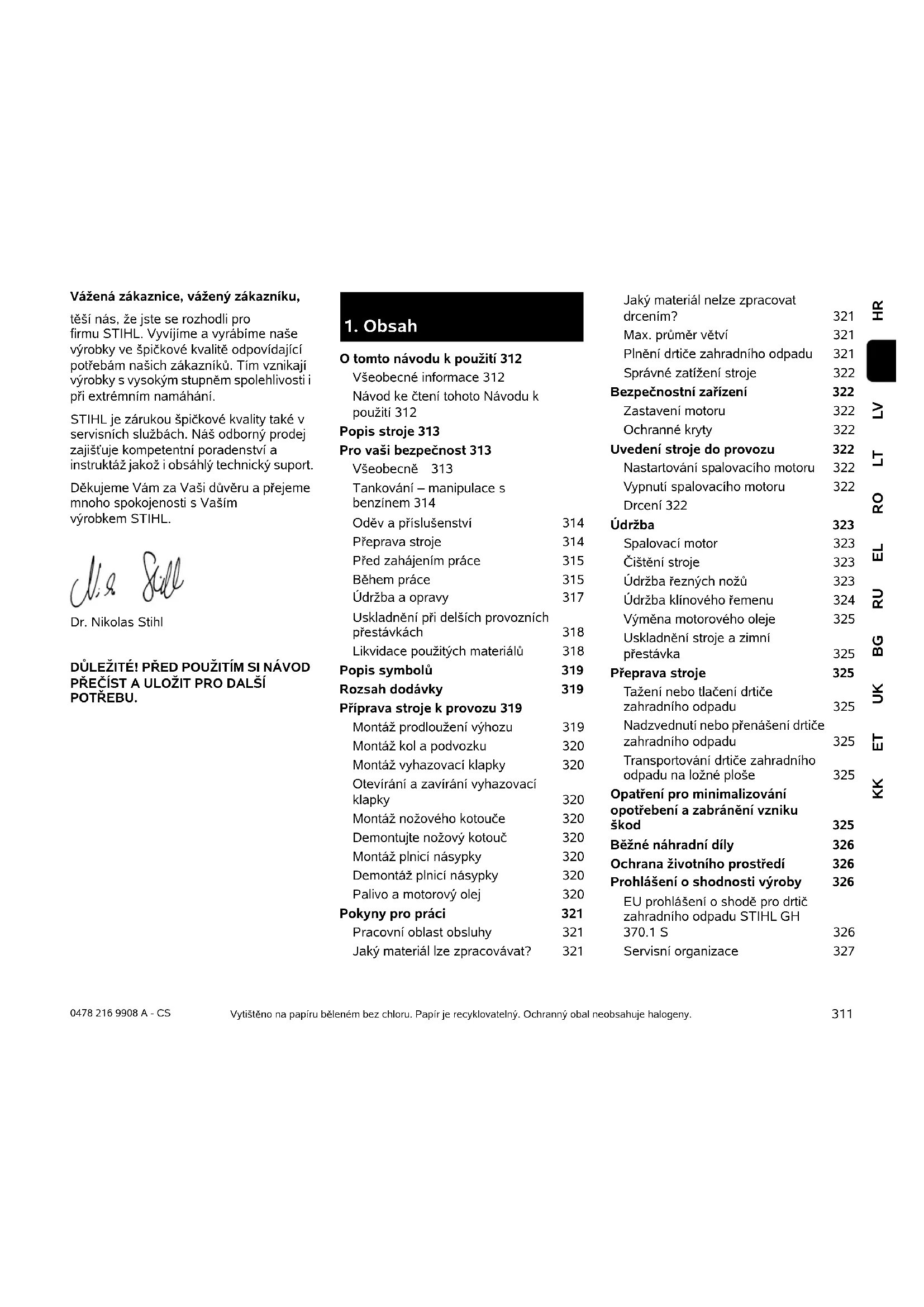

Vážená zákaznice, vážený zákazníku,

těší nás, že jste se rozhodli pro firmu STIHL. Vyvíjime a vyrábíme naše výrobky ve špičkové kvalitě odpovídající potřebám našich zákazníků. Tím vznikají výrobky s vysokým stupněm spolehlivosti i při extrémním namáhání.

STIHL je zárukou špičkové kvality také v servisních službách. Náš odborný prodej zajišťuje kompetentní poradenství a instruktáž jakož i obsáhlý technický suport.

Děkujeme Vám za Vaši důvěru a přejeme mnoho spokojenosti s Vaším výrobkem STIHL.

Dr. Nikolas Stihl

DŮLEŽITÉ! PŘED POUŽITÍM SI NÁVOD PŘEČÍST A ULOŽIT PRO DALŠÍ POTŘEBU.

1. Obsah

O tomto návodu k použití 312

Všeobecné informace 312

Návod ke čtení tohoto Návodu k použití 312

Popis stroje 313

Pro vaši bezpečnost 313

Všeobecně 313

Tankování – manipulace s benzinem 314

Oděv a příslušenství 314

Přeprava stroje 314

Před zahájením práce 315

Během práce 315

Údržba a opravy 317

Uskladnění při delších provozních přestávkách 318

Likvidace použitých materiálů 318

Popis symbolů 319

Rozsah dodávky 319

Příprava stroje k provozu 319

Montáž prodloužení výhozu 319

Montáž kol a podvozku 320

Montáž vyhazovací klapky 320

Otevírání a zavírání vyhazovací klapky 320

Montáž nožového kotouče 320

Demontujte nožový kotouč 320

Montáž plnicí násypky 320

Demontáž plnicí násypky 320

Palivo a motorový olej 320

Pokyny pro práci 321

Pracovní oblast obsluhy 321

Jaký materiál lze zpracovávat? 321

Jaký materiál nelze zpracovat

drcením? 321

Max. průměr větví 321

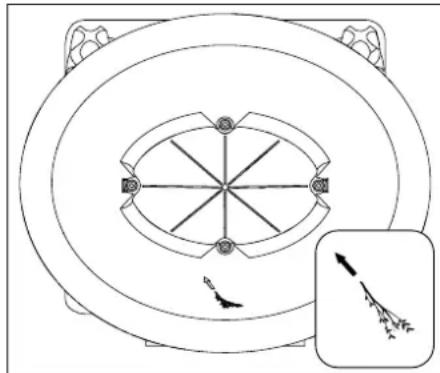

Plnění drtiče zahradního odpadu 321

Správné zatížení stroje 322

Bezpečnostní zařízení 322

Zastavení motoru 322

Ochranné kryty 322

Uvedení stroje do provozu 322

Nastartování spalovacího motoru 322

Vypnutí spalovacího motoru 322

Drcení 322

Údržba 323

Spalovací motor 323

Čištění stroje 323

Údržba rezných nožů 323

Údržba klínového řemenu 324

Výměna motorového oleje 325

Uskladnění stroje a zimní přestávka 325

Přeprava stroje 325

Tažení nebo tlačení drtiče zahradního odpadu 325

Nadzvednutí nebo prénášení drtiče zahradního odpadu 325

Transportování drtiče zahradního odpadu na ložné ploše 325

Opatření pro minimalizování opotřebení a zabránění vzniku škod 325

Běžné náhradní díly 326

Ochrana životního prostředí 326

Prohlášení o shodnosti výroby 326

EU prohlášení o shodě pro drtič zahradního odpadu STIHL GH 370.1 S 326

Servisní organizace 327

Adresa ředitelství společnosti

STIHL 327

Adresy prodejních organizací

STIHL 327

Adresy importérů produktů STIHL 327

Technické údaje 328

REACH 328

Hledání závad 328

Servisní plán 329

Potvrzení předání 329

Potvrzení servisu 329

2. O tomto návodu k použití

2.1 Všeobecné informace

Tento návod k použití je originální návod k použití od výrobce ve smyslu směrnice EU 2006/42/EC.

Společnost STIHL neustále pracuje na dalším technickém vývoji a rozšířování sortimentu svých výrobků, a proto si vyhrazuje právo na změny obsahu dodávek z hlediska konstrukce a v y b a v e n í. Z tohoto důvodu nemohou být z údajů a vyobrazení uvedených v tomto katalogu vyvozeny žádné právní nároky.

V tomto návodu k použití jsou případně popsány modely, které nejsou dostupné v každé zemi.

Tento návod k použití je chráněn autorskými právy. Všechna práva jsou vyhrazena, zvláště právo na rozmnožování, překlady a zpracování elektronickými systémy.

2.2 Návod ke čtení tohoto Návodu k použití

Obrázky a texty popisují určité manipulační kroky.

V návodu k použití jsou vysvětleny také veškeré obrázkové symboly umístěné na stroji.

Směr pohledu:

Směr pohledu při označení směru vlevo a vpravo je v tomto Návodu k použití definován takto:

Obsluha stroje stojí za strojem (v pracovní pozici).

Odkaz na příslušnou kapitolu:

Šipka ukazuje na související kapitoly a podkapitoly, ve kterých lze najít další vysvětlení. V následujícím příkladu je uveden odkaz na příslušnou kapitolu: (⇔ 7.1)

Označení jednotlivých textových bloků:

Popsané pokyny mohou být označeny podle následujících příkladů.

Manipulační kroky, vyžadující prímý zákrok obsluhy:

- Pomocí šroubováku uvolněte šroub (1), stiskněte páku (2) ....

Všeobecný výčet:

– Použití stroje při sportovních nebo soutěžních akcích

Texty se zvláštním významem:

Textové bloky se zvláštním významem jsou za účelem zdůraznění zvláštního významu označeny v Návodu k použití jedním z následujících symbolů.

Nebezpečí!

Nebezpečí nehody a těžkých úrazů osob. Zde je nutno dodržovat určitá pravidla nebo se něco zakazuje.

Varování!

Nebezpečí úrazu osob. Dodržováním předepsaných pravidel lze možným nebo pravděpodobným úrazům zabránit.

Pozor!

Dodržováním předepsaných pravidel lze zabránit lehkým úrazům resp. vzniku materiálních škod.

Upozornění

Informace pro lepší využití funkci stroje a pro zabránění případné nesprávné obsluhy.

Texty k obrázku:

Obrázky, které vysvětlují použití stroje, se nacházejí na začátku návodu k použití.

Symbol fotoaparátu slouží k propojení určitého obrázku v obrázkové části s odpovídajícím textem v návodu k použití.

3. Popis stroje

1 Plnicí násypka
2 Spalovací motor
3 Nástrčka zapalovací svíčky
4 Kolo
5 Podvozek
6 Vyhazovací kanál
7 Upevňovací šrouby
8 Přepínač pro zapnutí/vypnutí
9 Výkonový štítek se sériovým číslem stroje

4. Pro vaši bezpečnost

4.1 Všeobecně

Při práci se strojem bezpodmínečně dodržujte tyto bezpečnostní předpisy.

Před prvním uvedením stroje do provozu si pozorně přečtěte celý návod k použití. Návod k použití pečlivě uložte pro

pozdější potřebu.

Dodržujte pokyny pro obsluhu a údržbu, které jsou uvedeny ve zvláštním návodu k použití spalovacího motoru.

Tato bezpečnostní opatření je nutno bezpodmínečně dodržovat v zájmu vaší vlastní bezpečnosti, avšak jejich výčet není konečný. Používejte stroj vždy s rozumem a s vědomím zodpovědnosti a

pamatujte na to, že uživatel zodpovídá za úrazy dalších osob nebo poškození jejich majetku.

Důkladně se seznamte s ovládacími prvky a použitím stroje.

Stroj smí používat pouze osoby, které si přečetly návod k použití a jsou obeznámeny s ovládáním stroje. Před prvním uvedením stroje do provozu musí uživatel absolvovat odborné a praktické zaškolení. Uživateli musí být ze strany prodejce nebo jiné odborně způsobilé osoby vysvětleno, jak se musí stroj obsluhovat.

Při tomto zaškolení musí být uživateli zvláště zdůrazněno, že je pro práci se strojem nezbytná nejvyšší opatrnost a koncentrace.

Zbytková rizika nebude nikdy možno zcela vyloučit ani tehdy, jestliže tento stroj budete obsluhovat předepsaným způsobem.

Riziko smrti udušením!

Děti by se mohly při hře s obalovým materiálem udusit. Bezpodmínečně tedy zabraňte dětem v přístupu k obalovému materiálu.

Stroj včetně všech nástaveb svěřujte, resp. půjčujte pouze osobám, které jsou s tímto modelem a jeho obsluhou důkladně seznámeny. Návod k použití je součástí stroje a musí být vždy předán společně s ním.

Stroj používejte pouze tehdy, pokud jste odpočinutí a v dobré tělesné i duševní kondici. V případě, že jste zdravotně handicapováni, měli byste se dotázat svého lékaře, zda smíte se strojem pracovat. Se strojem se nesmí pracovat po požití alkoholu, drog nebo léků, které ovlivňují reakční schopnost.

Zajistěte, že je uživatel fyzicky, smyslově a m e n t á l n ě schopný se strojem pracovat a obsluhovat jej. Pokud je uživatel fyzicky, smyslově nebo mentálně omezen, může s ním pracovat pouze pod dohledem nebo podle pokynů odpovědné osoby.

Zajistěte, aby byl uživatel plnoletý nebo byl v souladu s vnitrostátními předpisy vyškolen pod dohledem v práci.

Pozor – nebezpečí úrazu!

Drtiče zahradního odpadu STIHL jsou určeny k rozmělnění rozvětveného materiálu a zbytků rostlin. Jiné použití není dovoleno, jinak hrozí nebezpečí úrazu nebo poškození stroje.

Drtič zahradního odpadu se nesmí používat (neúplný výčet):

– na jiné materiály (např. sklo, kov),
– na práce, které nejsou popsány v tomto návodu k použití,
– na výrobu nebo zpracování potravin (např. na drcení ledu, kukuřice).

Z bezpečnostních důvodů je zakázáno, s výjimkou odborné montáže příslušenství schváleného firmou STIHL, provádět na stroji jakékoliv změny. Takové jednání má kromě toho za následek zrušení všech nároku vyplývajících ze záruky. Informace o schváleném příslušenství obdržite u Vašeho odborného prodejce STIHL.

Zejména je zakázána jakákoliv manipulace se strojem, která by změnila výkon nebo otáčky spalovacího motoru nebo elektromotoru.

Se strojem není dovoleno transportovat žádné předměty, zvířata nebo osoby, obzvláště děti.

Při použití stroje na veřejných zelených plochách, v parcích, na sportovištích, veřejných komunikacích a v zemědělském či lesním hospodářství se musí pracovat s nejvyšší opatrností.

4.2 Tankování – manipulace s benzínem

Nebezpečí ohrožení života! Benzín je jedovatý a vysoce zápalný.

Benzín uchovávejte jen v nádobách (kanystrech) k tomu určených a schválených. Uzavírací víčka palivových nádrží se vždy musí řádně našroubovat a pevně dotáhnout. Poškozené uzávěry nádrže je nutno z bezpečnostních důvodů vždy vyměnit.

Nikdy nepoužívejte nápojové láhve nebo podobné nádoby pro účely likvidace nebo skladování provozních hmot jako např. motorového paliva. Mohlo by to svádět osoby, zejména děti, k napití z takových láhví či nádob.

Benzín nenechávejte v blízkosti zdrojů jiskření, otevřeného ohně, stálých plamenů, tepelných zdrojů a jiných

zápalných zdrojů. Kouření zakázáno!

Tankujte jen venku a během tankování nekuřte.

Před tankováním vypněte spalovací motor a počkejte, až vychladne.

Benzín naplňte ještě před nastartováním spalovacího motoru. Během chodu spalovacího motoru nebo je-li stroj horký, se nesmí otevírat uzávěr nádrže ani doplňovat benzín.

Nádrž s palivem nepřeplňujte!

Nikdy neplňte palivovou nádrž nad spodní okraj plnicího hrdla, aby mělo palivo dostatek místa pro zvětšení objemu.

Následně dodržujte pokyny uvedené v návodu k použití spalovacího motoru.

V případě, že došlo k přetečení benzínu, nastartujte spalovací motor teprve po vyčištění benzínem znečištěné plochy. Vyhněte se jakékoli manipulaci se systémem zapalování, dokud se benzínové páry úplně nevypaří (vytřete do sucha).

Rozlité palivo se vždy musí vytřít do sucha.

Pokud byl benzínem potřísněn oděv, musí se vyměnit.

Stroj s benzínem v nádrži nikdy neuschovávejte v budově. Vznikající benzínové páry mohou přijít do styku s otevřeným ohněm nebo jiskrami a mohou se vznítit.

Pokud je nutno vyprázdnit nádrž, musí se to provést venku.

4.3 Oděv a příslušenství

Při práci vždy používejte pevnou obuv s drsnou podrážkou. Nikdy nepracujte

bosí ani například v sandálech.

Při práci a zejména také při údržbě a přepravě stroje vždy používejte ochranné kožené rukavice s uzavřenou

manžetou.

Při práci vždy používejte ochranné brýle a chrániče sluchu. Tyto pomůcky noste během celého pracovního času.

Při práci se strojem noste účelné a přiléhavé oblečení, tzn. pracovní kombinézu, ne pracovní plášť. Při práci se

strojem nenoste šál, kravatu, šperky, žádné visící pásky nebo šňůrky a žádné jiné odstávající součásti oděvu.

Během celého pracovního času a při všech pracích na stroji musí být dlouhé vlasy svázány dohromady a zajištěny (šátek na hlavu, čepice atd.).

4.4 Přeprava stroje

Aby nedošlo k poranění o ostré hrany a popálení o horké díly stroje, používejte vždy ochranné pracovní rukavice (⇒ 4.3).

Stroj nikdy netransportujte při běžícím spalovacím motoru. Před transportováním spalovací motor vypněte, řezný nůž nechejte doběhnout a stáhněte nástrčku zapalovací svíčky.

Stroj transportujte jen s ochlazeným spalovacím motorem a bez paliva.

Stroj transportujte pouze s plnicí násypkou namontovanou podle předpisů.

Nebezpečí zranění od volně přístupných rezných nožů!

Berte v úvahu hmotnost stroje, zejména při naklápění.

Při nakládání používejte vhodné nakládací pomůcky (nakládací plošiny, zdvihací zařízení).

Stroj zajistěte na ložné ploše použitím dostatečně dimenzovaných vázacích prostředků (upínací popruhy, lana apod.) přesně podle popisu v tomto Návodu k použití. (⇒ 12.3)

Při tažení nebo tlačení stroje se pohybujte jen krokem. Netahejte vlečným lanem!

Při transportu stroje dodržujte platné regionální zákonné předpisy, zejména předpisy o bezpečnosti a zajištění nákladu během transportu a způsobu dopravy předmětů na ložné ploše.

4.5 Před zahájením práce

Je nutno zajistit, aby se strojem pracovaly pouze osoby, které znají návod k použití.

Před prvním použitím stroje odstraňte obalový materiál a přepravní zajištění.

Před uvedením stroje do provozu zkontrolujte, zda palivová soustava dobře těsní; prohlédněte zejména volně přístupné díly, jako např. palivovou nádrž, uzávěr nádrže a hadicové spoje. Pokud odhalíte netěsnost nebo závadu, spalovací motor nestartujte – nebezpečí požáru!

Než uvedete stroj do provozu, zajistěte jeho odbornou opravu u prodejce.

Dodržujte platné komunální předpisy pro provozní dobu zahradní techniky se spalovacím motorem nebo elektromotorem.

Před použitím stroje se musí vyměnit všechny vadné, opotrebené a poškozené součásti. Neprodleně vyměnte nečitelné či poškozené výstražné a bezpečnostní symboly na stroji. Specializovaný prodejce strojů STIHL má k dispozici náhradní samolepky s upozorněním i všechny další náhradní díly.

Nebezpeči úrazu! Opotřebované neb

Opotřebované nebo poškozené části (např. tupé řezné nože) mohou ovlivnit bezpečnost stroje a způsobit zranění uživatele.

Před uvedením do provozu je třeba zkontrolovat a zajistit následující:

• Kryty a bezpečností zařízení se nacházejí na svých místech a jsou v bezvadném stavu.
  – Na spalovacím motoru se nacházejí všechny díly přívodu paliva a jsou v pořádku (těsné).
  – Palivová nádrž je v pořádku (těsná).
• Skřín a řezné ústrojí (řezné nože, nožový hřídel, nožové kotouče atd.) nejsou opotřebené nebo poškozené.
  – Ve stroji se nenachází žádná rozdrcená hmota a plnicí násypka je prázdná.
  – Všechny šrouby, matice a jiné upevňovací prvky jsou na svých místech a řádně dotažené. Uvolněné šrouby a matice před uvedením do provozu pevně dotáhněte (dodržujte utahovací moment).

Abyste snížili nebezpečí úrazu a vzniku věcných škod, používejte stroj jen venku a ne blízko stěny nebo jiné pevné překážky (nedostatečný volný prostor pro obsluhu stroje, nebezpečí rozbití skleněných výplní, poškrábání automobilů apod.).

Pro zajištění stability při práci musí být stroj postaven na rovné a pevné ploše.

Nepoužívejte stroj na štěrkem posypaných nebo dlážděných plochách, protože vymrštěný nebo do výšky rozvířený materiál může způsobit zranění.

Před každým uvedením stroje do provozu zkontrolujte, zda je stroj řádně uzavřen. (⇔ 7.7)

Na stroji nainstalované bezpečnostní spínače a bezpečnostní zařízení nesmějí být odstraněny ani přemostěny.

4.6 Během práce

Se strojem nikdy nepracujte, pokud se v nebezpečné oblasti nacházejí zvířata nebo osoby, zvláště děti.

Nepracujte se strojem při dešti, bouřce a zejména ne při nebezpečí úderu blesku.

Na vlhkém podkladu se kvůli snížené stabilitě postoje obsluhy zvyšuje riziko úrazu.

Pracujte obzvláště opatrně, abyste zabránili uklouznutí. Je-li to možné, vyhněte se používání stroje na vlhkém podkladu.

Pracujte jen za denního světla nebo při dobrém umělém osvětlení.

Během celé pracovní doby udržujte v pracovní oblasti pořádek a čistotu. Odstraňte možná nebezpečí klopýtnutí jako např. kameny, větve, kabely apod.

Pracovní plocha obsluhy nesmí být položena výše než plocha, na které je postaven stroj.

Výfukové plyny:

Nebezpečí života otrávením!

Při nevolnosti, bolesti hlavy, poruše vidění (např. při zmenšení zorného pole), poruše sluchu, závrati, snížení schopnosti koncentrace okamžitě přestaňte pracovat. Tyto příznaky mohou být mimo jiné způsobeny nadměrnou koncentrací výfukových plynů.

Při chodu spalovacího motoru vznikají jedovaté výfukové plyny. Tyto plyny obsahují jedovatý oxid uhelnatý, který je

bez barvy a bez zápachu, a jiné škodlivé látky. Spalovací motor se nikdy nesmí uvádět do provozu v uzavřených nebo v neodvětraných místnostech.

Stroj se musí umístit tak, aby se nemuselo pracovat proti směru vycházení výfukových plynů.

Startování:

Před nastartováním stroj postavte do stabilní a vzpřimené polohy. V žádném případě se nesmí uvést do chodu ležící stroj.

Netahejte za startovací lanko, dokud stroj není ještě řádně uzavřen a je volný přístup k řezným nožům.

Nebezpečí úrazu v důsledku otáčejících se řezných nožů!

Při startování stroje postupujte opatrně, podle návodu v kapitole „Uvedení stroje do provozu“ (⇒ 10.). Spouštění podle těchto pokynů snižuje riziko úrazu.

Nebezpečí úrazu!

Pokud startovací lanko rychle zaskočí zpět, jsou ruka a paže taženy ke spalovacímu motoru rychleji, než je možné

startovací lanko pustit. Tímto zpětným rázem může dojít ke zlomeninám, skřípnutí a podvrtnutí.

Při spouštění spalovacího motoru nebo při zapínání elektromotoru nestůjte před vyhazovacím otvorem. Před spuštěním nebo zapnutím motoru se uvnitř drtiče zahradního odpadu nesmí nacházet rozdrcený materiál. Rozdrcený materiál může být vymrštěn a způsobit úraz.

Při startování se stroj nesmí naklápět.

Pracovní nasazení:

Nebezpečí úrazu!

Nohama nebo rukama nikdy nezasahujte nad, pod nebo do prostoru rotujících dílů.

Při chodu stroje se nikdy obličejem nebo jinou částí těla nepřibližujte nad plnicí násypku nebo před vyhazovací otvor. Vždy udržujte odstup hlavy a těla od plnicího otvoru.

Nikdy nesahejte do plnicí násypky nebo vyhazovacího kanálu rukama, jinou částí těla či oděvu. Hrozí zde značné

nebezpečí úrazu očí, obličeje, rukou, prstů apod.

Při práci vždy držte rovnováhu a stabilní postavení. Nenaklánějte se dopředu nad stroj.

Obsluha musí při plnění stroje stát v předepsané pracovní oblasti vymezené pro obsluhu. Během celé provozní doby stroje se vždy zdržujte jen ve vymezené pracovní oblasti, v žádném případě ne v prostoru výhozu. (⇒ 8.1)

Nebezpečí poranění!

Při provozu stroje může být rozdrcený materiál vymrštěn směrem nahoru. Uživateli může způsobit vážné poranění

na obličeji, očích a rukou. Proto používejte ochranné brýle a rukavice (⇒ 4.3) a nepřibližujte hlavu k plnicímu otvoru.

Při běžícím spalovacím motoru nebo elektromotoru stroj nikdy nepřeklápějte.

V případě, že se stroj během provozu převrhne, okamžitě vypněte spalovací motor a stáhněte nástrčku zapalovací svíčky.

Při práci dbejte především na to, aby se vyhazovací kanál neucpal rozdrceným materiálem. To může mít za následek snížení výkonu drcení nebo zpětné vymrštění materiálu z plnicí násypky.

Při plnění drtiče zahradního odpadu dbejte především na to, aby se do drticí komory nedostala žádná cizí tělesa jako kovové díly, kameny, plastické hmoty, sklo atd., protože tyto mohou způsobit poškození komory a zpětné vymrštění z plnicí násypky.

Nebezpečí úrazu!

Rozdrcená hmota a cizí tělesa vymrštěná zpět mohou způsobit vážné poranění uživatele. Udržujte cizí předměty mimo dosah stroje a ucpání okamžitě odstraňte.

Nebezpečí úrazu!

Při plnění drtiče zahradního odpadu rozvětveným materiálem může dojít ke zpětnému vymrštění materiálu z plnicí násypky. Rozdrcená hmot a vymrštěná zpět může způsobit vážné poranění uživatele. Používejte ochranné rukavice a ochranné brýle (⇒ 4.3)!

Vypněte spalovací motor,

- před překlápěním, tlačením nebo tažením stroje,

- před uvolněním upevňovacích šroubů a otevřením stroje,

– před natankováním. Tankujte jen při vychladlém spalovacím motoru.

Nebezpečí požáru!

Pamatujte na to, že po vypnutí motoru trvá několik sekund, než se přestanou řezné nástroje otáčet.

Vždy vypněte spalovací motor, vytáhněte nástrčku zapalovací svíčky a počkejte, až se všechny rotující nástroje úplně zastaví,

• p řed vzdálením se od stroje,
• před nadzvednutím a prénášením stroje,
• p řed transportováním stroje,
• p řed každým uvolňováním zablokovaného nebo ucpaného řezného ústrojí, zablokované nebo ucpané plnicí násypky nebo vyhazovacího kanálu,
• p řed zahájením veškerých prací na řezném ústrojí,
• pred zahájením kontroly, čištění stroje nebo pred prováděním jakýchkoli prací na stroji.

V případě, že se do řezného nástroje dostanou cizí tělesa, stroj začne být neobvykle hlučný, nebo začne-li silně vibrovat, okamžitě vypněte motor a rotující díly stroje nechte doběhnout až do zastavení. Stáhněte nástrčku zapalovací svíčky, sejměte plnicí násypku a provedte následující kroky:

• Zkontrolujte stroj, především řezné ústrojí (řezné nože, nožový kotouč, upevňovací šroub nože), zda není poškozený, a před tím, než stroj znovu spustíte a zahájíte práci, nechte provést nezbytné opravy odborníkem.
  – Zkontrolujte správné upevnění všech dílů řezného ústrojí, podle potřeby šrouby dotáhněte (dodržte předepsané utahovací momenty).
• Poškozené součásti nechte odborně opravit nebo vyměnit, přičemž všechny vyměněné díly musejí vykazovat rovnocennou kvalitu.

4.7 Údržba a opravy

Před zahájením čištění-, nastavení-, oprav- a údržbářských prací:

• Stroj postavte na rovnou a pevnou zem,
- vypněte spalovací motor a nechte ho vychladnout,
- vytáhněte nástrčku zapalovací svíčky.

Pozor – nebezpečí poranění!

Nástrčku zapalovací svíčky uchovávejte mimo zapalovací svíčku, neúmyslná zapalovací jiskra může způsobit požár nebo úraz elektrickým proudem.

Neúmyslný kontakt zapalovací svíčky s nástrčkou zapalovací svíčky může vést k nechtěnému naskočení spalovacího motoru.

Stroj nechte vychladnout zejména před zahájením prací v oblasti spalovacího motoru, sběrného výfukového potrubí a tlumiče výfuku. Motor může mít teplotu až 80 °C a vyšší. Nebezpečí úrazu popálením!

Přímý styk s motorovým olejem může být nebezpečný, kromě toho se nesmí motorový olej rozlít.

Společnost STIHL doporučuje svěřit doplňování motorového oleje, resp. výměnu motorového oleje odbornému prodejci STIHL.

Čištění:

Po ukončení práce se musí celý stroj pečlivě vyčistit. (⇒ 11.2)

Pro čištění stroje nikdy nepoužívejte vysokotlaké čisticí zařizení nebo proud vody (např. ostříkáním pomocí zahradní hadice).

Nepoužívejte agresivní čisticí prostředky. Tyto čisticí prostředky mohou poškodit plastové a kovové díly, a tím negativně ovlivnit bezpečný provoz Vašeho stroje STIHL.

Pro zabránění nebezpečí požáru udržujte oblast otvorů pro chladicí vzduch, chladicích žeber a kolem výfuku vždy v čistém stavu bez zbytků např. trávy, slámy, mechu, listí nebo vytečeného tuku.

Údržbářské práce:

Smí se provádět pouze údržbářské práce, které jsou popsány v tomto Návodu k použití, další práce nechejte provést u odborného prodejce.

Potřebujete-li odborné informace nebo nemáte-li k dispozici potřebné nářadí, Váš odborný prodejce Vám vždy rád pomůže. STIHL doporučuje nechat provést všechny údržbářské práce a opravy výlučně prostřednictvím odborného prodejce STIHL.

Odborní prodejci STIHL jsou pravidelně školeni a disponují všemi potřebnými technickými informacemi.

Používejte jen nářadí, příslušenství a nástavby, které byly pro tento stroj schváleny firmou STIHL, nebo technicky

identické díly, jinak může dojít k nehodám s újmou na zdraví osob nebo poškozením stroje. V případě dotazů se obracejte na odborného prodejce.

Vlastnosti originálního nářadí, příslušenství a náhradních dílů STIHL jsou optimálně sladěny se strojem a se všemi požadavky uživatele. Originální náhradní díly STIHL lze poznat podle čísla náhradních dílů STIHL, podle nápisu STIHL a případně podle značky označující náhradní díly STIHL. Na malých dílech může být toto označení také samostatně.

Z bezpečnostních důvodů pravidelně kontrolujte všechny díly palivového systému (palivové potrubí, palivový kohout, palivovou nádrž, uzávěr nádrže, přípojky atd.) z hlediska poškození a netěsností a v případě potřeby je nechte vyměnit odborníkem (společnost STIHL doporučuje odborného prodejce STIHL).

Samolepicí informační a výstražné piktogramy na stroji udržujte vždy čisté a nepoškozené. Poškozené nebo ztracené samolepicí štítky se musí vyměnit za nové originální štítky od Vašeho odborného prodejce STIHL. Při výměně určitého dílu za nový dbejte na to, aby byl tento nový díl opatřen stejnou nálepkou.

Na řezném ústrojí pracujte jen v ochranných pracovních rukavicích (⇔ 4.3) a při práci postupujte s nejvyšší opatrností.

Udržujte pevné dotažení všech matic, čepů a šroubů, zejména všech šroubů řezného ústrojí, aby se stroj vždy nacházel v bezpečném provozním stavu.

Pravidelně kontrolujte celý stroj, zejména před uskladněním (např. před zimní přestávkou) z hlediska opotřebení a poškození. Opotřebené nebo poškozené součásti stroje se musí z bezpečnostních důvodů ihned vyměnit, aby se stroj vždy nacházel v bezpečném provozním stavu.

Nikdy neměňte základní nastavení spalovacího motoru a nepřetočte jej ve vysokých otáčkách.

Pokud musely být při údržbářských pracích demontovány některé součásti nebo ochranná zařízení, je nutno tyto součásti neprodleně a podle předpisu namontovat zpět na původní místo.

4.8 Uskladnění při delších provozních přestávkách

Než stroj uložíte v uzavřené místnosti, nechte vychladnout spalovací motor.

Stroj s vyprázdněnou palivovou nádrží a zásobní palivo uskladňujte v uzamykatelném a dobře odvětraném prostoru.

Vždy se ujistěte, že je stroj zajištěn proti neoprávněnému použití (např. před dětmi).

Stroj s benzínem v nádrži nikdy neuschovávejte v budově. Vznikající benzínové páry mohou přijit do styku s otevřeným ohněm nebo jiskrami a mohou se vznítit.

Pokud je nutno vyprázdnit nádrž (např. při odstavení stroje před zimní přestávkou), musí se to provést pouze venku (např. chodem spalovacího motoru venku až do úplného spotřebování paliva v nádrži).

Před uskladněním (např. zimní přestávka) stroj důkladně vyčistěte.

Stroj skladujte jen se stáhnutou nástrčkou zapalovací svíčky.

Stroj uskladněte v řádném provozním stavu.

Drtič zahradního odpadu uskladněte jen s namontovanou plnicí násypkou.

Nebezpečí úrazu v důsledku vyčnívajících řezných nožů!

4.9 Likvidace použitých materiálů

Odpadní materiály jako použité oleje nebo palivo, použité mazací prostředky, filtry, akumulátory a podobné spotřební náhradní díly mohou způsobovat zranění lidí a zvířat nebo poškození životního prostředí, a proto musí být zlikvidovány odborným způsobem.

Chcete-li zjistit informace o odborné likvidaci odpadních materiálů, obraťte se na místní recyklační podnik nebo na odborného prodejce. Společnost STIHL doporučuje odborného prodejce STIHL.

Zajistěte, aby byl použitý a nepotřebný stroj odevzdán do specializované sběrny pro ekologickou likvidaci odpadu. Stroj před likvidací zneškodněte tak, aby byl nepoužitelný. S cílem předcházet úrazům, zejména odstraňte kabel zapalování, vyprázdněte palivovou nádrž a vypustě motorový olej.

Nebezpečí úrazu reznými noži!

Drtič zahradního odpadu nikdy nenechávejte bez dozoru, ani když je vyřazen z provozu. Zajistěte bezpečné uskladnění stroje a zejména všech nožů tak, aby byly mimo pracovní dosah dětí.

5. Popis symbolů

Pozor!

Před uvedením stroje do provozu si důkladně přečtěte a dodržujte návod k použití a bezpečnostní pokyny.

Nebezpečí úrazu!

Zabraňte přístupu třetích osob do pracovní zóny.

Nebezpečí úrazu!

Nebezpečí úrazu v důsledku rotujících řezných nástrojů.

Pozor!

Před zahájením údržbářských nebo čisticích prací vždy vytáhněte nástrčku zapalovací svíčky.

Používejte chrániče sluchu!

Používejte ochranné brýle!

Používejte ochranné rukavice!

Nebezpečí úrazu!

Nikdy nesahejte do plnicí násypky nebo vyhazovacího kanálu rukama, jinou částí těla či oděvu.

Nebezpečí úrazu!

Nestoupejte na stroj.

6. Rozsah dodávky

Poz. Název ks

A Plnicí násypka 1

B Základní stroj 1

C Náboj kola 1

D Vyhazovací klapka 1

E Prodloužení výhozu 1

F Lišta 1

G Kolo 2

H Kryt kola 2

I Nožový kotouč 1

J Šroub s drážkou Torx 5 P5x20

K1 Matice M10 2

K2 Pojistná matice M8 2

L1 Podložka 2

L2 Podložka A10 2

M Šroub s drážkou Torx 1 P5x50

Poz. Název ks

N Šroub s plochou kulovou 2 hlavou M8x45

O Šroub se šestihrannou 1 hlavou M10x55

U Horní vymezovací kroužek 1

V Dolní vymezovací kroužek 1

W Ochranná čepička 1

X Montážní nástroj 1

Y Torx-klíč 1

• Návod k použití Spalovací motor 1

7. Příprava stroje k provozu

Nebezpečí úrazu!

Dodržujte bezpečnostní pokyny, uvedené v kapitole „Pro Vaši bezpečnost“ (⇔ 4.).

- Při všech popsaných pracích musí být stroj postaven na vodorovné, rovné a pevné ploše.

7.1 Montáž prodloužení výhozu

- Nasad'te prodloužení výhozu (E) na základní stroj a zašroubujte šrouby (J) (1- 2 Nm).

7.2 Montáž kol a podvozku

• Kola (G) upevněte vlevo a vpravo vždy pomocí kolového šroubu (R), podložky (L1), podložky (L2) a matice (K1) na náboj kola (C).
  • Kryty kol (H) natlačte na kola.
• Náboj kola umístěte na rovný, pevný podklad a podle vyobrazení nasadťe základní stroj (B).
• Šrouby s plochou kulovou hlavou (N) nasadte na levé straně a našroubujte pojistné matice (K2), ale nedotahujte je. Torx-šroub (M) našroubujte na pravé straně (1 - 2 Nm).
• Matice (K2) pevně dotáhněte (10 - 12 Nm).

7.3 Montáž vyhazovací klapky

• Drtič zahradního odpadu naklopte směrem dozadu.
• Do prodloužení výhozu nasadte lištu (F). Šrouby (J) zašroubujte (1 - 2 N m).
• Drtič zahradního odpadu postavte.
• Vyhazovací klapku (D) nasadte na prodloužení výhozu. Při zavěšování dávejte pozor nato, aby žebra (1) vlevo a vpravo na vnitřní straně klapek přesně zapadala do vodicí drážky prodloužení výhozu (2).
• Čepy (S) zatlačte vlevo a vpravo.

7.4 Otevírání a zavírání vyhazovací klapky

Otevření vyhazovací klapky:

- Pro provoz drcení vyklopte vyhazovací klapku (D) nahoru a nechte uzavírací sponu (1) zapadnout do prodloužení výhozu.

Zavření vyhazovací klapky:

- Pro účely transportu nebo skladování s úsporou místa lehce nadzvedněte uzavírací sponu (1) a sklopte vyhazovací klapku (D) směrem dolů.

7.5 Montáž nožového kotouče

Dodržujte pořadí montáže a utahovací moment 52 - 60 Nm. Při montáži dbejte na to, aby byl horní distanční kroužek (U) ve správné poloze vůči oběma lopatkám.

• Na uložení nože nasadťe ochrannou krytku (W), dolní vymezovací kroužek (V), nožový kotouč (I), horní vymezovací kroužek (U), usměrnovač (T), pojistnou podložku (P) a nasadťe šroub (O).
• Montážní nástroj (X) použijte k zablokování nožového kotouče. Šroub (O) zašroubujte pomocí kombinovaného klíče (Z) a dotáhněte utahovacím momentem 52 - 60 Nm.

7.6 Demontujte nožový kotouč

- Montážní nástroj (X) použijte k zablokování nožového kotouče.

• Šroub (O) povolte pomocí kombinovaného klíče (Z).
• Sejměte šroub (O), pojistnou podložku (P), usměrňovač (T), horní vymezovací kroužek (U) a nožový kotouč (I).

7.7 Montáž plnicí násypky

Upevňovací šrouby (Q) jsou po první montáži spojeny s plnicí násypkou se zajištěním proti ztrátě.

• Upevňovací šrouby (Q) nasadte do podélného otvoru plnicí násypky a tlakem úplně zašroubujte.
• Plnicí násypku (A) zavěste do závěsu (1) v základním stroji a naklopte dopředu.
• Oba upevňovací šrouby (Q) rovnoměrně dotáhněte.

7.8 Demontáž plnicí násypky

- Oba upevňovací šrouby (Q) povolte, až se budou volně otáčet. Šrouby zůstávají na plnicí násypce

- Plnicí násypku (A) nakloňte dozadu a sejměte ji.

7.9 Palivo a motorový olej

Před prvním nastartováním naplňte motorový olej (⇒ návod k použití spalovacího motoru)!

Motorový olej

Předepsanou kvalitu motorového oleje a plnicí množství oleje naleznete v návodu k použití spalovacího motoru. Pravidelně provádějte kontrolu stavu naplnění (⇒ návod k použití spalovacího motoru). Dbejte na to, aby výška hladiny oleje nebyla příliš vysoká ani příliš nízká.

Palivo

Doporučení: Používejte čerstvá značková paliva, bezolovnatý benzín (⇒ návod k použití spalovacího motoru)! Pro doplňování paliva používejte vhodný trychtýř (není součástí rozsahu dodávky). Dodržujte varovná upozornění, uvedená v kapitole „Pro Vaši bezpečnost“. (⇒ 4.)

8. Pokyny pro práci

Nebezpečí úrazu!

Dodržujte bezpečnostní pokyny, uvedené v kapitole „Pro Vaši bezpečnost“. (⇒ 4.)

Drtič zahradního odpadu může plnit pouze jedna osoba.

8.1 Pracovní oblast obsluhy

- Obsluha stroje se musí z bezpečnostních důvodu, zejména proto, aby nedošlo ke zranění vymrštěným materiálem, během celé provozní doby stroje (při zapnutém elektromotoru nebo běžícím spalovacím motoru) zdržovat vždy v pracovní oblasti (šedá plocha X).

8.2 Jaký materiál lze zpracovávat?

Pomocí drtiče zahradního odpadu lze zpracovávat materiál z řezu stromů- nebo odřezky větví keřů a rovněž silně i slabě rozvětvený

material.

Odřezky větví stromů a odřezky větví keřů by se měly zpracovávat vždy čerstvé, protože u čerstvě drcené hmoty je výkon drcení vyšší než u vyschlého nebo mokrého materiálu.

Zpracování suché rozdrcené hmoty zvyšuje riziko zpětného odmrštění. Větve vymrštěné zpět mohou způsobit vážné zranění uživatele.

8.3 Jaký materiál nelze zpracovat drcením?

Do drtiče zahradního odpadu se nesmí dostat kameny, sklo, kovové materiály (dráty, hřebíky...) nebo plastické hmoty.

Základní pravidlo:

Materiály, které nepatří do kompostu, nepatří také do drtiče zahradního odpadu.

8.4 Max. průměr větví

Údaje platí pro čerstvě nařezaný rozvětvený materiál:

Maximální průměr větve

GH 370 S: 45 mm

Pozor!

Při vkládání několika tenkých větví najednou nesmí součet průměrů jednotlivých větví překročit maximální průměr větve. V případě suché nebo mokré drcené hmoty může být nutné snížit maximální průměr větví.

8.5 Plnění drtiče zahradního odpadu

Nebezpečí poranění!

Rozvětvený materiál vymrštěný zpět může způsobit vážné zranění uživatele. Pro zabránění úrazům následkem zpětného vymrštění materiálu ze stroje je důležité správné plnění drtiče zahradního odpadu.

Při plnění dodržujte předepsaný maximální průměr větvě. Větve se silným větvením prořežte a odstraňte postranní výhony. Velký plnicí otvor slouží výhradně k lepšímu uchycení silně rozvětveného materiálu.

• Při plnění dávejte pozor na pracovní oblast drtiče zahradního odpadu. (⇒ 8.1)
• Dodržujte maximální průměr větví. (⇒ 8.4)
• Rozvětvený materiál vkládejte lehce zešikma a podle symbolu na levé stěně násypky ho navedťe k nožovému ústrojí.
  Tvrdý materiál se do stroje vtahuje samočinně. Delší větve při drcení přidržujte a navádějte rukama.

8.6 Správné zatížení stroje

Elektromotor nebo spalovací motor drtiče zahradního odpadu je možné zatížit jen natolik, aby otáčky citelně neklesly. Drtič zahradního odpadu vždy naplňujte rovnoměrně a plynule. Pokud při práci s d r t i čem zahradního odpadu klesnou otáčky, je nutno další plnění drtiče přerušit, aby se zatížení elektromotoru nebo spalovacího motoru uvolnilo.

9. Bezpečnostní zařízení

9.1 Zastavení motoru

Spalovací motor, resp. drticí nástroj lze uvést do provozu jen při správně uzavřené plnicí násypce.

Při uvolnění upevňovacího šroubu na straně motoru během provozu se přeruší kontakt zapalování a spalovací motor, resp. drticí nástroj se po několika sekundách zastaví.

9.2 Ochranné kryty

Drtič zahradního odpadu je vybaven ochrannými kryty v oblasti plnění a výhozu materiálu. V tom je zahrnuta celá plnicí násypka s horním dílem násypky a ochranou proti zpětnému rázu, prodloužení výhozu a rovněž vyhazovací klapka.

Ochranné kryty zaručují při drcení bezpečný odstup od drticích nožů.

10. Uvedení stroje do provozu

Nebezpečí úrazu!

Před uvedením do provozu si pozorně přečtěte a dodržujte pokyny uvedené v kapitole „Pro Vaši bezpečnost“. (⇒ 4.)

10.1 Nastartování spalovacího motoru

- Zkontrolujte stav hladiny oleje a paliva. (⇔ 7.9)

- Přepněte spínač (1) do polohy I.

- Startovací lanko (2) pomalu vytáhněte, až je cítit kompresní odpor, potom silně potáhněte až do délky natažené ruky. Lanko zasunujte zpět pomalu, aby se mohlo startérem správně navinout. Postup startování opakujte tak dlouho, dokud se spalovací motor nenastartuje.

10.2 Vypnutí spalovacího motoru

zastaví.

- Přepněte spínač (1) do polohy O. Spalovací motor, resp. drticí nástroj se po krátké době doběhu úplně

10.3 Drcení

• Drtič zahradního odpadu přesuňte na rovnou a pevnou plochu a bezpečně postavte.
• Používejte ochranné pracovní rukavice, nasad'te si ochranné brýle a chrániče sluchu. (⇒ 4.3)
• Otevřete vyhazovací klapku. (⇒ 7.4)
• Nastartujte drtič zahradního odpadu. (⇒ 10.1)
• Počkejte, až spalovací motor drtiče zahradního odpadu dosáhne svých maximálních otáček (volnoběžné otáčky).
• Drtič zahradního odpadu naplňujte správným způsobem drcenou hmotou. (⇒ 8.5)
• Po skončení práce drtič zahradního odpadu vypněte (⇒ 10.2) a vyčistěte. (⇒ 11.2)

11. Údržba

Nebezpečí poranění!

Při práci vždy používejte ochranné pracovní rukavice.

Nikdy nesahejte na nože, dokud nejsou zcela v klidu.

Potřebujete-li odborné informace nebo nemáte-li k dispozici potřebné nářadí, váš odborný prodejce vám vždy rád pomůže.

STIHL doporučuje nechat provést všechny údržbářské práce a opravy výlučně u odborného prodejce STIHL.

STIHL doporučuje používat pouze originální náhradní díly STIHL.

Nebezpečí úrazu!

Před zahájením všech údržbářských- nebo čisticích prací na stroji si pečlivě přečtěte kapitolu „Pro vaši bezpečnost“ (⇒ 4.), zejména podkapitolu „Údržba a opravy“, (⇒ 4.7) a dodržujte přesně bezpečnostní pokyny.

Před zahájením všech údržbářských- a čisticích prací stáhněte nástrčku zapalovací svíčky!

11.1 Spalovací motor

Interval údržby:

Před každým použitím

Pro zajištění dlouhé doby životnosti stroje je zvlášť důležité kontrolovat předepsaný stav oleje a dodržovat pravidelnou výměnu oleje a vzduchového filtru. Dodržujte

všechny pokyny pro obsluhu a údržbu, uvedené v přiloženém návodu k použití spalovacího motoru.

K zajištění dostatečného chlazení spalovacího motoru udržujte chladicí žebra přívodu vzduchu vždy v čistém stavu.

11.2 Čištění stroje

Interval údržby:

Po každém použití

Po každém použití stroj vždy důkladně vyčistěte. Pečlivé ošetřování chrání stroj před poškozením a prodlužuje jeho životnost.

Poloha drtiče zahradního odpadu pro čištění:

Stroj se smí čistit pouze ve vyobrazené poloze.

• Demontujte plnicí násypku. (⇔ 7.8)

Není-li drtič zahradního odpadu v předepsané poloze, může dojít k poškození stroje (spalovacího motoru).

Proudem vody nikdy

nestříkejte na části elektromotoru nebo spalovacího motoru, těsnění, ložiska a elektrosoučástky,

jako např. vypínače. Následkem toho by mohly být nákladné opravy.

Pokud nelze nečistoty a usazené zbytky odstranit kartáčem, mokrým hadrem nebo dřevěným kolíkem, doporučuje společnost STIHL

použít speciální čisticí prostředek (např. speciální čisticí prostředek značky STIHL).

Nepoužívejte agresivní čisticí prostředky.

Pravidelně čistěte nožové kotouče.

Pro zajištění dostatečného chlazení motoru pravidelně čistěte chladicí žebra, oběžné kolo ventilátoru, oblast kolem vzduchového filtru, výfuku atd.

11.3 Údržba rezných nožů

Nebezpečí úrazu!

Při práci vždy používejte ochranné rukavice!

Interval údržby:

Před každým použitím

• Demontujte plnicí násypku. (⇒ 7.8)
- Zkontrolujte řezný nůž z hlediska poškození (vrypy nebo trhliny) a opotrebení a v případě potřeby jej otočte, příp. vyměňte.

Hranice opotřebení řezných nožů:

Instalované řezné nože je nutné otočit, příp. vyměnit ještě před dosažením stanovené hranice opotřebení. Společnost STIHL doporučuje odborného prodejce produktů STIHL.

- Změřte u řezných nožů na více místech vzdálenost od otvoru až po hranu nože. Minimální vzdálenost: 6 m m

Otočení nožů:

Řezné nože jsou provedeny jako otočné nože. To znamená, že je možné otupené nože jednou otočit a stroj je zase připraven k použití. Vždy otáčejte oba nože!

• Demontujte nožový kotouč. (⇒ 7.6)
- Povolte šrouby (1) a vyjměte je společně s maticemi (2).
- Nože (3) vyjměte směrem nahoru.
• Vyčistěte nožový kotouč.
- Nože (3) otočte a volně je položte ostrou hranou na nožový kotouč a slícujte otvory.
- Šrouby (1) prostrčte skrz otvory a našroubujte matice (2). Matice (2) utáhněte momentem 22 - 28 Nm.
- Namontujte nožový kotouč. (⇔ 7.5)

Ostření řezných nožů:

Doporučujeme, aby ostření všech drticích nožů prováděl pouze specializovaný prodejce. Tupé a nesprávně nabroušené řezné nože (špatný úhel broušení, nevyváženost způsobená nerovnoměrně nabroušenými řeznými noži atd.) zvyšují riziko zpětného odmrštění. Rozdrcená hmota vymrštěná zpět může způsobit vážné poranění uživatele. Kromě toho může dojít ke zhoršení funkčnosti (nasávání rozdrceného materiálu, stabilita břitů atd.) drtiče zahradního odpadu.

Tupé řezné nože na obou stranách je třeba před další prací nabrousit. Aby byla zaručena optimální funkce stroje,

měl by řezné nože brousit pouze odborník. Společnost STIHL doporučuje odborného prodejce produktů STIHL.

• Řezné nože kvůli ostření demontujte.
• Během ostření řezné nože ochlazujte, např. vodou. Nesmí se objevit modré zabarvení, jinak se sníží tvrdost břitu.
• Aby se zabránilo vibracím z důvodu nevyvážení, ostřete řezný nůž rovnoměrně.
• Před montáží zkontrolujte bezchybný stav řezných nožů: Zjistíte-li zářezy, praskliny nebo jsou-li řezné nože obroušeny až na hranici opotrebení, je nutno je vyměnit.
• Břity nožů se ostří v úhlu 30°.
• Řezné nože ostřete proti Řezné hraně.
• Ostrou hranu po ostření na řezné hraně nože odstraňte pomocí např. jemného smirkového papíru.
• Při montáži řezných nožů dodržujte utahovací momenty podle kapitoly „Otočení nožů“.

11.4 Údržba klínového šemenu

Interval údržby: po každých 10 provozních hodinách

Vizuálně zkontrolujte klínový řemen z hlediska opotrebení a poškození a v případě potřeby ho vyměňte.

Zkontrolujte napnutí klínového řemenu a v případě potřeby je nastavte.

Příliš slabé napnutí klinového řemenu má za následek zvýšené opotrebení řemenu, příliš silné napnutí může způsobit poškození ložisek.

V případě, že nemáte nezbytné znalosti pro kontrolu a nastavení klínového šemenu, měl by tyto práce provádět odborník.

Kontrola napnutí klínového řemenu:

• Vytáhněte nástrčku zapalovací svíčky.
- Povolte šrouby (1), ale nevyšroubujte je úplně (zůstávají na ochranném plechu řemenu) a sejměte ochranný plech řemenu (2).
- Zatlačte palcem na klínový řemen mezi oběma klínovými řemenicemi. Klínový řemen musí být možné stlačit asi o 10 mm.

Nastavení napnutí klínového řemenu:

• Povolení šroubového upevnění motoru (bez obrázku):
  Povolte 3 šrouby upevnění motoru, ale nevyšroubujte je; matice na horní straně přidržujte proti povolování.
• Klínový řemen napínejte otáčením seřizovací matice (3).
• Po nastavení znovu utáhněte šrouby upevnění motoru a namontujte ochranný plech řemenu.

11.5 Výměna motorového oleje

Interval údržby:

Doporučené intervaly výměny použitého motorového oleje a informace ohledně plnicího množství oleje naleznete v návodu k použití spalovacího motoru.

Vypouštěcí šroub oleje:

• Povolte šrouby (1), ale nevyšroubujte je úplně (zůstávají na ochranném plechu řemenu) a sejměte ochranný plech řemenu (2).
• Vyšroubujte vypouštěcí šroub oleje (3) a vypust'te motorový olej.
• Vypouštěcí šroub oleje (3) zašroubujte zpět a naplňte čerstvý motorový olej. Namontujte ochranný plech řemenu (2).

11.6 Uskladnění stroje a zimní přestávka

Drtič zahradního odpadu uskladněte v suchém, uzavřeném a bezprašném prostoru. Zajistěte uskladnění stroje tak, aby byl mimo pracovní dosah dětí.

Drtič zahradního odpadu skladujte jen v provozně bezpečném stavu s namontovanou plnicí násypkou.

Při uskladnění drtiče zahradního odpadu na delší dobu (zimní přestávka) dodržujte následující postup:

• Všechny vnější díly stroje pečlivě vyčistěte.

• Všechny pohyblivé díly dobře naolejujte, popř. namažte tukem.

• Vyprázdněte palivovou nádrž a karburátor (např. např. chodem spalovacího motoru až do úplného spotřebování paliva).

• Vyšroubujte zapalovací svíčku a otvorem pro zapalovací svíčku nalijte do spalovacího motoru cca 3 cm³ motorového oleje. Spalovacím motorem několikrát protočte bez zašroubované zapalovací svíčky.

Nebezpečí požáru!

Nástrčku zapalovací svíčky odložte mimo otvor zapalovací svíčky (nebezpečí vznícení).

• Zapalovací svíčku opět zašroubujte.
• Vyměňte olej (⇒ Návod k použití spalovacího motoru).
• Spalovací motor dobře zakryjte a stroj uskladněte v suché, bezprašné místnosti ve stojaté poloze.

12. Přeprava stroje

Nebezpečí úrazu!

Před transportováním si pečlivě přečtěte a dodržujte kapitolu „Pro vaši bezpečnost“, zejména kapitolu „Transport stroje“. (⇔ 4.4)

12.1 Tažení nebo tlačení drtiče zahradního odpadu

• Drtič zahradního odpadu uchopte pevně za horní díl násypky (1) a naklopte ho dozadu.
• Drtič zahradního odpadu lze tak pomalu (krokem) tahat nebo tlačit.

12.2 Nadzvednutí nebo prénášení drtiče zahradního odpadu

Z důvodu velké hmotnosti zvedejte drtič zahradního odpadu minimálně ve dvou. Noste zejména vhodný ochranný oděv, zakrývající zcela předloktí a horní část těla.

- Při zvedání držte drtič zahradního odpadu vpravo za skříň a vlevo pod spalovacím motorem.

12.3 Transportování drtiče zahradního odpadu na ložné ploše

• Drtič zahradního odpadu transportujte na ložných plochách výhradně ve vzpřímené poloze.
• Stroj zajistěte proti pohybu pomocí vhodných vázacích prostředků. Lana, resp. popruhy upevněte na náboji kola (1) nebo na plnicí násypce (2).

13. Opatření pro minimalizování opotřebení a zabránění vzniku škod

Důležité pokyny pro údržbu a ošetřování skupiny výrobků

Benzinový drtič zahradního odpadu (STIHL GH)

Firma STIHL v žádném případě neručí za zranění nebo materiální škody, které byly způsobeny nedodržováním pokynů v návodu na obsluhu, zejména pokynů týkajících se bezpečnosti, obsluhy a

údržby, nebo použitím neschválených nástaveb nebo neschválených náhradních dílů.

Abyste zabránili poškození nebo nadměrnému opotřebení Vašeho stroje STIHL, vždy dodržujte následující důležité pokyny:

1. Běžné spotřební náhradní díly

Některé díly strojů STIHL podléhají běžnému provoznímu opotřebení i při předepsaném použití. Tyto díly se proto musí v závislosti na způsobu a době použití vždy včas vyměnit.

Mezi tyto součásti patří mj. také:

• řezný nůž
  – nožový kotouč
• klinový řemen

2. Dodržování pokynů uvedených v tomto návodu k použití

Při používání, údržbě a uskladnění stroje STIHL postupujte tak pečlivě, jak to popisuje tento návod k použití. Za všechny škody, ke kterým došlo nedodržením bezpečnostních pokynů a pokynů pro obsluhu a údržbu, odpovídá uživatel.

To platí zejména pro:

– použití výrobku v rozporu s p ředepsaným určením,
– použití provozních hmot (mazací prostředky, benzín a motorový olej, viz návod k použití spalovacího motoru), které nebyly schváleny společností STIHL.
– úpravy stroje, které neschválila firma STIHL,
- použití montážních dílů, nástavců nebo řezných nástrojů, které nebyly schváleny společností STIHL,

– použití stroje při sportovních nebo soutěžních akcích,
– následné škody, vzniklé dalším používáním stroje s vadnými součástmi.

3. Údržbářské práce

Všechny práce uvedené v kapitole „Údržba“ provádějte pravidelně v p ředepsaných intervalech.

Pokud tyto údržbářské práce nemůže provést sám uživatel, musí pověřit odborného prodejce.

STIHL doporučuje nechat provést všechny údržbářské práce a opravy výlučně prostřednictvím odborného prodejce STIHL.

Odborní prodejci STIHL jsou pravidelně školeni a disponují všemi potřebnými technickými informacemi.

Zanedbáním těchto prací mohou vzniknout škody, za které odpovídá uživatel.

K tomu patří mimo jiné:

– koroze a jiné následné škody způsobené neodborným uskladněním,
– škody a následné škody způsobené použitím jiných než originálních náhradních dílů STIHL,
- škody v důsledku údržby nebo oprav, které nebyly provedeny v servisní dílně autorizovaného odborného prodejce.

14. Běžné náhradní díly

Nožový kotouč, kompl.

6903 700 5101

Otočný nůž (2x)

6903 702 0101

Klinový řemen

6001 704 2100

15. Ochrana životního prostředí

Rozdrcená hmota nepatří do odpadu, ale měla by se kompostovat.

Obaly, stroj a příslušenství jsou

z recyklovatelných materiálů a je zapotřebí je likvidovat podle příslušných předpisů.

Ekologický tříděný sběr a likvidace odpadových materiálů umožňují opětovné použití cenných surovin. Použitý stroj je proto zapotřebí po ukončení obvyklé technické životnosti odevzdat do tříděného sběru druhotných surovin. Nesprávná likvidace může poškodit zdraví a znečistit životní prostředí.

16. Prohlášení o shodnosti výroby

16.1 EU prohlášení o shodě pro drtič zahradního odpadu STIHL GH 370.1 S

STIHL Tirol GmbH

prohlašuje na svoji výhradní odpovědnost, že

– výrobek: drtič zahradního odpadu
– výrobní značka: STIHL
- typ: GH 370.1 S

– jmenovitý výkon při jmenovitých otáčkách: 3,4 | 3000 kW l/min

– sériové identifikační číslo: 6001

splňuje příslušná nařízení směrnic 2000/14/EC, 2006/42/EC, 2014/30/EU a 2011/65/EU a byl vyvinut a vyroben v souladu s následujícími normami platnými vždy k datu výroby: EN 13683 a EN ISO 14982.

Při zjišťování naměřené a garantované hladiny akustického výkonu se postupovalo podle přílohy V směrnice 2000/14/EC.

- N a m ěřená hladina akustického výkonu: 100,4 dB(A)

– Garantovaná hladina akustického výkonu: 103 dB(A)

Technické dokumenty jsou uloženy u společnosti STIHL Tirol GmbH.

Rok výroby a číslo stroje (sériové číslo) jsou uvedeny na drtiči zahradního odpadu.

Langkampfen, 02.08.2021

STIHL Tirol GmbH

v zastoupení

Matthias Fleischer, vedoucí odboru výzkumu a vývoje

v zastoupení

Sven Zimmermann, vedoucí oddělení kvality

16.2 Servisní organizace

Záruční a pozáruční servis vám poskytne váš prodejce. Informace o dalších prodejních a servisních místech vám sdělí v zastoupení firmy A. STIHL pro ČR: Andreas STIHL, spol. s r. o. Chrlická 753 664 42 Modřice

16.3 Adresa ředitelství společnosti STIHL

16.4 Adresy prodejních organizací STIHL

NĚMECKO

16.5 Adresy importérů produktů STIHL

BOSNA A HERCEGOVINA

UNIKOMERC d. o. o.

Bišće polje bb

88000 Mostar

Telefon: [phone]

Fax: [phone]

CHORVATSKO

UNIKOMERC - UVOZ d.o.o. Sjedište:

Amruševa 10, 10000 Zagreb

Prodaja:

Ulica Kneza Ljudevita Posavskog 56,

10410 Velika Gorica

Telefon: [phone]

Fax: [phone]

TURECKO

SADAL TARIM MAKİNELERI DIŞ

TICARET A.Ş.

Výrobní značka: STIHL

Model: GH 370.1 S

Sériové identifikační 6001

číslo:

Spalovací motor, 4dobý spalovací

druh konstrukce: motor

Typ: EVC 1000.0

Jmenovitý výkon při

jmenovitých 3,4 | 3000

otáčkách: kW |/min

Zdvihový objem: 196 ccm

Startovací ústrojí: Startovací lanko

Palivová nádrž: 1,4 l

Pohon řezného

ústrojí: stálý

Měření podle 2000/14/EC / S.I.

2001/1701:

Garantovaná hladina

akustického výkonu

L_WAd 103 dB(A)

Nejistota měření K_WA 3,0 dB(A)

Měření podle EN 13683:

Hladina akustického

tlaku na pracovišti

L_pA 94 dB(A)

Nejistota měření K_pA 3 dB(A)

Točivý moment

sady nožů: 52 – 60 Nm

Točivý moment

REACH je označení pro příslušné nařízení ES k registraci, hodnocení a schvalování chemikálií.

Informace o splnění podmínek nařízení REACH (ES) č. 1907/2006 jsou uvedeny na stránkách www.stihl.com/reach.

18. Hledání závad

viz návod k použití spalovacího motoru.

✗ Případně se obrat'te na odborného prodejce, STIHL doporučuje odborného prodejce STIHL.

Závada:

Spalovací motor nechce nastartovat

Možná příčina:

– Plnicí násypka není uzavřená předepsaným způsobem.

– V nádrži není palivo; palivové potrubí je ucpané.

- V nádrži je špatné, znečištěné nebo staré palivo.

– Nástrčka zapalovací svíčky je vytažena ze zapalovací svíčky; kabel zapalování je špatně upevněn v nástrčce.

– Vzduchový filtr je znečištěný.

– Zakarbonovaná nebo poškozená zapalovací svíčka; nesprávná vzdálenost elektrod.

– Spalovací motor je v důsledku opakovaných pokusů o spuštění „přeplněn palivem“.

Jak odstranit problém:

- Plnicí násypku správně uzavřete a pevně zašroubujte. (⇒ 7.7)

• Ze skříně stroje odstraňte zbytky drceného materiálu. (Pozor: Předtím vytáhněte nástrčku zapalovací svíčky.)
• Doplňte palivo, vyčistěte palivová potrubí. (⇒ 7.9)
• Používejte vždy čerstvé značkové palivo, normální bezolovnatý benzin, vyčistěte karburátor. (⇒ 7.9)
• Nasuňte nástrčku zapalovací svíčky; zkontrolujte správné spojení kabelu zapalování a nástrčky. 📄 ✗
• Vyčistěte vzduchový filtr. [1] ✗
• Vyčistěte nebo vyměňte zapalovací svíčku; nastavte vzdálenost elektrod.
  – Zapalovací svíčku vyšroubujte a vysušte, několikrát protáhněte startovací lanko při vyšroubované zapalovací svíčce (páka v poloze O).

Závada:

Vysoká teplota spalovacího motoru

Možná příčina:

– Zanesená chladicí žebra
- P řiliš nízká hladina oleje ve spalovacím motoru
– Povrch spalovacího motoru je zanesený rozdrceným materiálem

Odstranění:

– Vyčistěte chladicí žebra (⇒ 11.2)
- Doplňte motorový olej (⇒ 7.9)
– Z povrchu spalovacího motoru odstraňte rozdrcený materiál

Závada:

Rozdrcená hmota se nevtahuje do stroje

Možná příčina:

– Tupé nebo nesprávně naostřené nože

Odstranění:

- Nože otočte, resp. naostřete; při ostření dodržte úhel ostří 30° (⇒ 11.3) ✕

Závada:

Snížený výkon drcení

Možná příčina:

– Tupé řezné nože
– Nesprávně naostřené řezné nože
– Deformovaný nožový kotouč

Odstranění:

• Řezné nože naostřete nebo vyměňte (⇒ 11.3) ✝
• Rezné nože správně naostřete (⇒ 11.3) ✗
• Nožový kotouč vizuálně zkontrolujte a podle potřeby vyměňte (⇒ 7.6)

Závada:

Silné vibrace během provozu, abnormální hluk, klepání

Možná příčina:

– Vadný nožový kotouč nebo nůž
- U v o l n ěné upevnění motoru
- U v o l n ěné šrouby

Odstranění:

• Zkontrolujte nožové kotouče, řezné nože, nožový hřídel, šrouby, matice, podložky a ložiska řezného ústrojí a v případě potřeby opravte ✝
• Dotáhněte šrouby upevnění motoru ✝
  – Zkontrolujte pevné dosednutí šroubů ✗

19. Servisní plán

19.1 Potvrzení předání

Model: ____

Sériové číslo:

Datum: ____ ____ ____ ____ ____

19.2 Potvrzení servisu

Při provádění údržbářských prací odevzdejte tento návod k použití Vašemu odbornému prodejci STIHL. Ten pak do předtištěných polí potvrdí provedení servisních prací.

Servis proveden dne

Datum dalšího servisu
