SRHRCS 0478 201 9915 D - CS LVLTROELRUBGUKETKK Vážená zákaznice, vážený zákazníku, těší nás, že jste se rozhodli pro firmu STIHL. Vyvíjíme a vyrábíme naše výrobky ve špičkové kvalitě odpovídající potřebám našich zákazníků. Tím vznikají výrobky s vysokým stupněm spolehlivosti i při extrémním namáhání. STIHL je zárukou špičkové kvality také v servisních službách. Náš odborný prodej zajišťuje kompetentní poradenství a instruktáž jakož i obsáhlý technický suport. Děkujeme Vám za Vaši důvěru a přejeme mnoho spokojenosti s Vaším výrobkem STIHL. Dr. Nikolas Stihl DŮLEŽITÉ! PŘED POUŽITÍM SI NÁVOD PŘEČÍST A ULOŽIT PRO DALŠÍ POTŘEBU. Vytištěno na papíru běleném bez chloru. Papír je recyklovatelný. Ochranný obal neobsahuje halogeny.

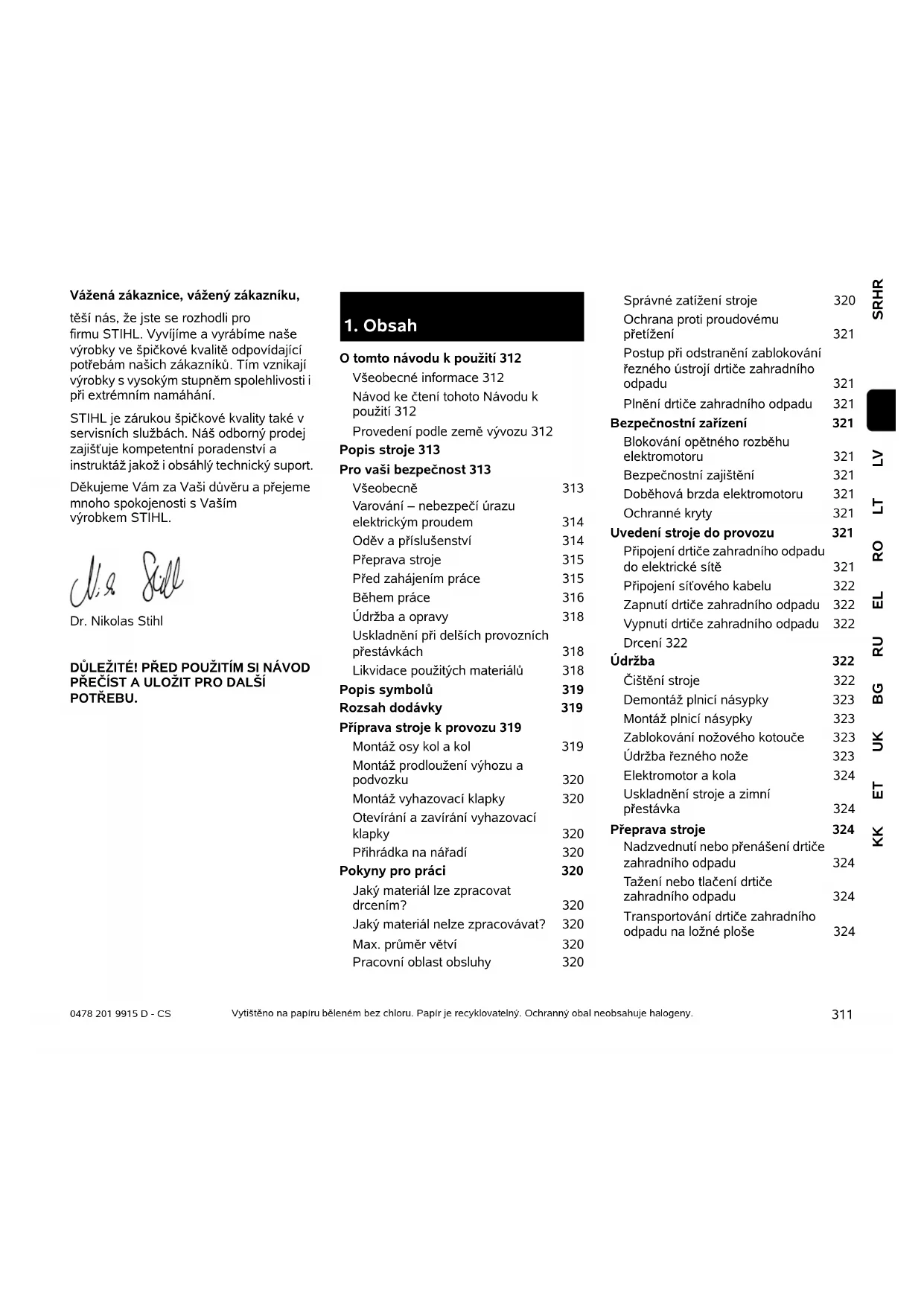

O tomto návodu k použití 312 Všeobecné informace 312 Návod ke čtení tohoto Návodu k použití 312 Provedení podle země vývozu 312 Popis stroje 313 Pro vaši bezpečnost 313 Všeobecně 313 Varování – nebezpečí úrazu elektrickým proudem 314 Oděv a příslušenství 314 Přeprava stroje 315 Před zahájením práce 315 Během práce 316 Údržba a opravy 318 Uskladnění při delších provozních přestávkách 318 Likvidace použitých materiálů 318 Popis symbolů 319 Rozsah dodávky 319 Příprava stroje k provozu 319 Montáž osy kol a kol 319 Montáž prodloužení výhozu a podvozku 320 Montáž vyhazovací klapky 320 Otevírání a zavírání vyhazovací klapky 320 Přihrádka na nářadí 320 Pokyny pro práci 320 Jaký materiál lze zpracovat drcením? 320 Jaký materiál nelze zpracovávat? 320 Max. průměr větví 320 Pracovní oblast obsluhy 320 Správné zatížení stroje 320 Ochrana proti proudovému přetížení 321 Postup při odstranění zablokování řezného ústrojí drtiče zahradního odpadu 321 Plnění drtiče zahradního odpadu 321 Bezpečnostní zařízení 321 Blokování opětného rozb ěhu elektromotoru 321 Bezpečnostní zajištění 321 Doběhová brzda elektromotoru 321 Ochranné kryty 321 Uvedení stroje do provozu 321 Připojení drtiče zahradního odpadu do elektrické sítě 321 Připojení síťového kabelu 322 Zapnutí drtiče zahradního odpadu 322 Vypnutí drtiče zahradního odpadu 322 Drcení 322 Údržba 322 Čištění stroje 322 Demontáž plnicí násypky 323 Montáž plnicí násypky 323 Zablokování nožového kotouče323 Údržba řezného nože 323 Elektromotor a kola 324 Uskladnění stroje a zimní přestávka 324 Přeprava stroje 324 Nadzvednutí nebo přenášení drtiče zahradního odpadu 324 Tažení nebo tlačení drtiče zahradního odpadu 324 Transportování drtiče zahradního odpadu na ložné ploše 3240478 201 9915 D - CS

2.1 Všeobecné informace

Tento návod k použití je překladem původního návodu k obsluze výrobce dle směrnice EU 2006/42/EC. Společnost STIHL neustále pracuje na dalším technickém vývoji a rozšiřování sortimentu svých výrobků, a proto si vyhrazuje právo na změny obsahu dodávek z hlediska konstrukce a vybavení. Z tohoto důvodu nemohou být z údajů a vyobrazení uvedených v tomto katalogu vyvozeny žádné právní nároky. V tomto návodu k použití jsou případně popsány modely, které nejsou dostupné v každé zemi. Tento návod k použití je chráněn autorskými právy. Všechna práva jsou vyhrazena, zvláště právo na rozmnožování, překlady a zpracování elektronickými systémy.

2.2 Návod ke čtení tohoto Návodu k

použití Obrázky a texty popisují určité manipulační kroky. V návodu k použití jsou vysvětleny také veškeré obrázkové symboly umístěné na stroji. Směr pohledu: Směr pohledu při označení směru vlevo a vpravo je v tomto Návodu k použití definován takto: Obsluha stroje stojí za strojem (v pracovní pozici). Odkaz na příslušnou kapitolu: Šipka ukazuje na související kapitoly a podkapitoly, ve kterých lze najít další vysvětlení. V následujícím příkladu je uveden odkaz na příslušnou kapitolu: ( 3.) Označení jednotlivých textových bloků: Popsané pokyny mohou být označeny podle následujících příkladů. Manipulační kroky, vyžadující přímý zákrok obsluhy: ● Pomocí šroubováku uvolněte šroub (1), stiskněte páku (2) .... Všeobecný výčet: – Použití stroje při sportovních nebo soutěžních akcích Texty se zvláštním významem: Textové bloky se zvláštním významem jsou za účelem zdůraznění zvláštního významu označeny v Návodu k použití jedním z následujících symbolů. Texty k obrázku: Obrázky, které vysvětlují použití stroje, se nacházejí na začátku návodu k použití. Symbol fotoaparátu slouží k propojení určitého obrázku v obrázkové části s odpovídajícím textem v návodu k použití.

2.3 Provedení podle země vývozu

Společnost STIHL dodává stroje srůznými elektrickými zástrčkami aspínači v závislosti na zemi vývozu. Opatření pro minimalizování opotřebení a zabránění vzniku škod 324 Běžné náhradní díly 325 Ochrana životního prostředí 325 Prohlášení o shodnosti výroby 325 EU prohlášení o shodnosti výroby pro drtič zahradního odpadu STIHL GHE 105.0 325 Servisní organizace 326 Adresa ředitelství společnosti STIHL 326 Adresy prodejních organizací STIHL 326 Adresy importérů produktů STIHL 326 Technické údaje 326 REACH 327 Hledání závad 327 Servisní plán 328 Potvrzení předání 328 Potvrzení servisu 328

2. O tomto návodu k použití

Nebezpečí! Nebezpečí nehody a těžkých úrazů osob. Zde je nutno dodržovat určitá pravidla nebo se něco zakazuje. Varování! Nebezpečí úrazu osob. Dodržováním předepsaných pravidel lze možným nebo pravděpodobným úrazům zabránit. Pozor! Dodržováním předepsaných pravidel lze zabránit lehkým úrazům resp. vzniku materiálních škod. Upozornění Informace pro lepší využití funkcí stroje a pro zabránění případné nesprávné obsluhy.

SRHRCS 0478 201 9915 D - CS LVLTROELRUBGUKETKK Na obrázcích jsou stroje zobrazeny s eurozástrčkami; stroje s jiným provedením zástrček se připojují do elektrické sítě podobným způsobem.

Při práci se strojem bezpodmínečně dodržujte tyto bezpečnostní předpisy. Před prvním uvedením stroje do provozu si pozorně přečtěte celý návod k použití. Návod k použití pečlivě uložte pro pozdější potřebu. Tato bezpečnostní opatření je nutno bezpodmínečně dodržovat v zájmu vaší vlastní bezpečnosti, avšak jejich výčet není konečný. Používejte stroj vždy s rozumem a s vědomím zodpovědnosti a pamatujte na to, že uživatel zodpovídá za úrazy dalších osob nebo poškození jejich majetku. Důkladně se seznamte s ovládacími prvky a použitím stroje. Stroj smí používat pouze osoby, které si přečetly návod k použití a jsou obeznámeny s ovládáním stroje. Před prvním uvedením stroje do provozu musí uživatel absolvovat odborné a praktické zaškolení. Uživateli by mělo být ze strany prodejce nebo jiné odborně způsobilé osoby vysvětleno, jak má stroj bezpečně obsluhovat. Při tomto zaškolení musí být uživateli zvláště zdůrazněno, že je pro práci se strojem nezbytná nejvyšší opatrnost a soustředění. Zbytková rizika nebude možno zcela vyloučit ani tehdy, budete-li tento stroj budete obsluhovat předepsaným způsobem. Stroj včetně všech nástaveb svěřujte, resp. půjčujte pouze osobám, které jsou s tímto modelem a jeho obsluhou důkladně seznámeny. Návod k použití je součástí stroje a musí být vždy předán společně s ním. Zajistěte, že je uživatel fyzicky, smyslově amentálně schopný se strojem pracovat a obsluhovat jej. Pokud je uživatel fyzicky, smyslově nebo mentálně omezen, může s ním pracovat pouze pod dohledem nebo podle pokynů odpovědné osoby. Zajistěte, aby byl uživatel plnoletý nebo byl v souladu s vnitrostátními předpisy vyškolen pod dohledem v práci. Stroj používejte pouze tehdy, pokud jste odpočinutí a v dobré tělesné i duševní kondici. V případě, že jste zdravotně handicapováni, měli byste se dotázat svého lékaře, zda smíte se strojem pracovat. Se strojem se nesmí pracovat po požití alkoholu, drog nebo léků , které ovlivňují reakční schopnost. Stroj je koncipován pro soukromé použití. Pozor – nebezpečí úrazu! Drtič zahradního odpadu se nesmí používat (neúplný výčet): – na jiné materiály (např. sklo, kov), – na práce, které nejsou popsány v tomto návodu k použití, – na výrobu nebo zpracování potravin (např. na drcení ledu, kukuřice). Z bezpečnostních důvodů je zakázáno, s výjimkou odborné montáže příslušenství schváleného firmou STIHL, provádět na stroji jakékoliv změny. Takové jednání má kromě toho za následek zrušení všech

1 Násypka 2 Upevňovací šrouby 3 Vyhazovací klapka 4 Podvozek 5 Základní stroj 6 Držadlo 7 Vypínač se síťovou přípojkou 8 Typový štítek se sériovým číslem stroje 9 Přihrádka na nářadí

4. Pro vaši bezpečnost

Nebezpečí poranění! Uživatelé, kteří neabsolvovali zaškolení, nedokáží rozpoznat nebo odhadnout nebezpečí, která jsou s používáním drtiče zahradního odpadu spojena. Může tak dojít k těžkému nebo smrtelnému zranění uživatele nebo jiných osob. Riziko smrti udušením! Děti by se mohly při hře s obalovým materiálem udusit. Bezpodmínečně tedy zabraňte dětem v přístupu k obalovému materiálu. Drtiče zahradního odpadu STIHL jsou určeny k rozmělnění rozvětveného materiálu a zbytků rostlin. Jiné použití není dovoleno, jinak hrozí nebezpečí úrazu nebo poškození stroje.0478 201 9915 D - CS

nároků vyplývajících ze záruky. Informace o schváleném příslušenství obdržíte u Vašeho odborného prodejce STIHL. Zejména je zakázána jakákoliv manipulace se strojem, která by změnila výkon nebo otáčky spalovacího motoru nebo elektromotoru. Se strojem není dovoleno transportovat žádné předměty, zvířata nebo osoby, obzvláště děti. Při použití stroje na veřejných zelených plochách, v parcích, na sportovištích, veřejných komunikacích a v zemědělském či lesním hospodářství se musí pracovat s nejvyšší opatrností. Stroj nechávejte stát pouze na rovné ploše, odkud se nemůže sám rozjet.

4.2 Varování – nebezpečí úrazu

elektrickým proudem Uvádějte stroj do provozu pouze s odvinutým síťovým kabelem. Pokud používáte prodlužovací kabel navinutý na bubnu, je nutné tento kabel před použitím zcela odvinout. Poškozený prodlužovací kabel nikdy nepoužívejte. Poškozené prodlužovací kabely neopravujte, ale okamžitě je vyměňte za nové. Pokud dojde během provozu k poškození přívodního elektrického kabelu nebo prodlužovacího kabelu, okamžitě přívodní elektrický kabel nebo prodlužovací kabel odpojte od elektrické sítě. Nikdy se nedotýkejte poškozeného přívodního nebo prodlužovacího kabelu. Jsou-li kabely poškozené nebo opotřebované, stroj se nesmí používat. Zejména je nutno zkontrolovat poškození a projevy stárnutí přívodního síťového kabelu. Údržbářské práce a opravy přívodních síťových vedení smí provádět pouze speciálně vyškolení odborníci. Řezných ústrojí (řezných nožů) se dotýkejte teprve tehdy, až je stroj odpojen ze sítě. Vždy předem zkontrolujte, zda je použité přívodní síťové vedení dostatečně jištěno. Nepracujte během deště a v mokrém prostředí! Používejte výhradně prodlužovací kabely izolované proti vlhkosti, vhodné pro použití stroje ve venkovním prostředí ( 10.1). Při rozpojování přívodního kabelu uchopte vždy přímo těleso vidlice a zásuvky, nikdy netahejte za přívodní kabely. Stroj nenechávejte stát v dešti bez ochranného krytu proti vodě. Pokud je stroj připojen k elektrickému agregátu, dbejte na to, aby nedošlo k poškození v důsledku kolísání proudu. Stroj zapojujte pouze do elektrické sítě, kterou doporučujeme vybavit proudovým chráničem se jmenovitým vybavovacím rozdílovým proudem max. 30 mA. V případě nejasností se obraťte na odborníka s elektrotechnickou kvalifikací.

4.3 Oděv a příslušenství

Při práci vždy používejte pevnou obuv s drsnou podrážkou. Nikdy nepracujte bosí ani například v sandálech. Při práci a zejména také při údržbě a přepravě stroje vždy používejte ochranné kožené rukavice s uzavřenou manžetou. Při práci vždy používejte přiléhavé ochranné brýle. Vhodné ochranné brýle, které mají testovanou mechanickou pevnost podle normy EN 166 nebo podle národních předpisů a jsou opatřeny odpovídajícím označením, jsou dostupné v obchodní síti. Při práci vždy používejte chrániče sluchu. Pozor! Nebezpečí úrazu elektrickým proudem! Obzvlášť důležité pro bezpečnost provozu jsou síťové kabely, síťové vidlice, přepínač a přívodní kabel. Pro zabránění nebezpečí úrazu elektrickým proudem není dovoleno používat poškozené nebo předpisům nevyhovující kabely, spojky, vidlice a přívodní kabely. Z toho důvodu pravidelně kontrolujte přívodní kabel, zda nevykazuje známky poškození či stárnutí materiálu (praskliny). Nebezpečí úrazu elektrickým proudem! Poškozený kabel nezapojujte do elektrické sítě. Poškozeného kabelu se můžete dotknout až v momentu, kdy je odpojený od sítě.315 SRHRCS 0478 201 9915 D - CS LVLTROELRUBGUKETKK Vhodné chrániče sluchu, které jsou testovány podle normy EN 352 nebo podle národních předpisů aopatřeny odpovídajícím označením, jsou dostupné v obchodní síti. Obě tyto pomůcky noste po celou dobu trvání práce. Při práci se strojem noste účelné a přiléhavé oblečení, tzn. pracovní kombinézu, ne pracovní plášť. Při práci se strojem nenoste šál, kravatu, šperky, žádné visící pásky nebo šňůrky a žádné jiné odstávající součásti oděvu. Během celého pracovního času a při všech pracích na stroji musí být dlouhé vlasy svázány dohromady a zajištěny (šátek na hlavu, čepice atd.).

Aby nedošlo k poranění o ostré hrany a popálení o horké díly stroje, používejte vždy ochranné pracovní rukavice ( 4.3). Stroj nikdy netransportujte při běžícím elektromotoru. Před transportováním elektromotor vypněte, řezný nůž nechte doběhnout a odpojte síťový konektor. Stroj transportujte pouze s ochlazeným elektromotorem. Stroj přepravujte pouze s předpisově namontovanou plnicí násypkou. Berte v úvahu hmotnost stroje, zejména při naklápění. Při nakládání používejte vhodné nakládací pomůcky (nakládací plošiny, zdvihací zařízení). Stroj zajistěte na ložné ploše použitím dostatečně dimenzovaných vázacích prostředků (upínací popruhy, lana apod.) přesně podle popisu v tomto Návodu k použití. ( 12.3) Při tažení nebo tlačení stroje se pohybujte jen krokem. Netahejte vlečným lanem! Při transportu stroje dodržujte platné regionální zákonné předpisy, zejména předpisy o bezpečnosti a zajištění nákladu během transportu a zp ůsobu dopravy předmětů na ložné ploše.

4.5 Před zahájením práce

Je nutno zajistit, aby se strojem pracovaly pouze osoby, které znají návod k použití. Před prvním použitím stroje odstraňte obalový materiál a přepravní zajištění. Dodržujte platné komunální předpisy pro provozní dobu zahradní techniky se spalovacím motorem nebo elektromotorem. Před použitím stroje se musí vyměnit všechny vadné, opotřebené a poškozené součásti. Neprodleně vyměňte nečitelné či poškozené výstražné a bezpečnostní symboly na stroji. Specializovaný prodejce strojů STIHL má k dispozici náhradní samolepky s upozorněním i všechny další náhradní díly. Před uvedením do provozu je třeba zkontrolovat a zajistit: – aby stroj byl v řádném provozním stavu. To znamená, aby se kryty a bezpečnostní zařízení nacházely na svých místech a byly neporušené. – aby elektrický přívodní kabel stroje byl připojen do elektrické zásuvky nainstalované v souladu s předpisy. – aby izolace přívodního i prodlužovacího kabelu, konektor a spojka byly v bezvadném stavu. – aby stroj jako celek nebyl opotřebený ani poškozený (skříň elektromotoru, ochranná bezpečnostní zařízení, upevňovací díly, řezné nože, nožový hřídel, nožové kotou če atd.). – aby se ve stroji nenacházela žádná rozdrcená hmota a plnicí násypka byla prázdná. – aby všechny šrouby, matice a jiné upevňovací prvky byly na svých místech a řádně dotažené. Uvolněné šrouby a matice před uvedením do provozu pevně dotáhněte (dodržujte utahovací moment). Abyste snížili nebezpečí úrazu a vzniku věcných škod, používejte stroj jen venku a ne blízko stěny nebo jiné pevné překážky (nedostatečný volný prostor pro obsluhu stroje, nebezpečí rozbití skleněných výplní, poškrábání automobilů apod.). Pro zajištění stability při práci musí být stroj postaven na rovné a pevné ploše. Nepoužívejte stroj na štěrkem posypaných nebo dlážděných plochách, protože vymrštěný nebo do výšky rozvířený materiál může způsobit zranění. Nebezpečí poranění! Uživatel se může zranit o nechráněné nože. Nebezpečí úrazu! Opotřebované nebo poškozené části (např. tupé řezné nože) mohou ovlivnit bezpečnost stroje a způsobit zranění uživatele.0478 201 9915 D - CS

Před každým uvedením stroje do provozu zkontrolujte, zda je stroj řádně uzavřen. ( 11.3) Seznamte se s vypínačem pro zapnutí / vypnutí stroje, abyste mohli v nouzových situacích rychle a správně reagovat. Ochrana proti úlomkům v plnicí násypce musí zakrývat plnicí otvor a nesmí být poškozena – vadnou ochranu proti úlomkům vyměňte. Nebezpečí úrazu! Stroj uvádějte do provozu, pouze pokud byl smontován podle předpisů. Pokud na stroji chybí díly (např. kola), nejsou dodrženy předepsané bezpečnostní vzdálenosti a stroj může vykazovat sníženou stabilitu. Před uvedením do provozu vizuálně zkontrolujte, zda je stroj sestaven podle přepisů! To znamená, že je stroj kompletně smontován, obzvláště že: – je horní díl násypky namontovaný na spodním dílu násypky, – v horním dílu násypky je správně namontována ochrana proti úlomkům a vložka násypky s otvorem STIHL ve tvaru čtyřlístku, – plnicí násypka je namontovaná na základním stroji a oba upevňovací šrouby jsou manuálně pevně dotaženy, – podvozek je upevněn k základnímu stroji, – jsou namontovaná obě kola, – všechna bezpečnostní zařízení (vyhazovací kanál, ochrana proti úlomkům atd.) musí být namontována a v bezchybném stavu, – je namontované řezné ústrojí (nožový kotouč), – jsou všechny nože namontovány podle předpisu. Na stroji nainstalované bezpečnostní spínače a bezpečnostní zařízení nesmějí být odstraněny ani přemostěny. Nožový kotouč vizuálně zkontrolujte, zda není poškozený nebo zdeformovaný, a případně ho vyměňte.

Se strojem nikdy nepracujte, pokud se v nebezpečné oblasti zdržují zvířata nebo osoby, zvláště děti. Nepracujte se strojem při dešti, bouřce a zejména ne při nebezpečí úderu blesku. Na vlhkém podkladu se kvůli snížené stabilitě postoje obsluhy zvyšuje riziko úrazu. Pracujte obzvláště opatrně, abyste zabránili uklouznutí. Je-li to možné, vyhněte se používání stroje na vlhkém podkladu. Pracujte jen za denního světla nebo při dobrém umělém osvětlení. Během celé pracovní doby udržujte v pracovní oblasti pořádek a čistotu. Odstraňte možná nebezpečí klopýtnutí jako např. kameny, větve, kabely apod. Pracovní plocha obsluhy nesmí být položena výše než plocha, na které je postaven stroj. Startování: Před nastartováním stroj postavte do stabilní a vzpřímené polohy. V žádném případě se nesmí uvést do chodu ležící stroj. Při zapínání stroje postupujte opatrně, viz příslušné pokyny v kapitole „Uvedení stroje do provozu“. ( 10.3)

i spouštění spalovacího motoru nebo při zapínání elektromotoru nestůjte před vyhazovacím otvorem. Před spuštěním nebo zapnutím motoru se uvnitř drtiče zahradního odpadu nesmí nacházet rozdrcený materiál. Rozdrcený materiál může být vymrštěn a způsobit úraz. Při startování se stroj nesmí naklápět. Vyhněte se častému zapínání během krátké doby, obzvláště pak „hraní“ si s vypínačem pro zapnutí / vypnutí. Nebezpečí přehřátí elektromotoru! Zdůvodu kolísání napětí, způsobeného rozběhem stroje, může při nepříznivých podmínkách sítě dojít k rušení jiných zařízení, připojených do stejného zásuvkového okruhu. V takovém případě proveďte přiměřená opatření (např. stroj připojte do jiného zásuvkového okruhu než rušením postižené zařízení, pro provoz stroje použijte zásuvkový okruh s nižší impedancí). Pracovní nasazení: Nebezpečí úrazu! Nohama nebo rukama nikdy nezasahujte nad, pod nebo do prostoru rotujících dílů.317 SRHRCS 0478 201 9915 D - CS LVLTROELRUBGUKETKK Při chodu stroje se nikdy obličejem nebo jinou částí těla nepřibližujte nad plnicí násypku nebo před vyhazovací otvor. Vždy udržujte odstup hlavy a těla od plnicího otvoru. Nikdy nesahejte do plnicí násypky nebo vyhazovacího kanálu rukama, jinou částí těla či oděvu. Hrozí zde značné nebezpečí úrazu očí, obličeje, rukou, prstů apod. Při práci vždy držte rovnováhu a stabilní postavení. Nenaklánějte se dopředu nad stroj. S ochranou proti zpětnému rázu se nesmí během provozu manipulovat (např. odstraňovat, vyklápět nahoru, uvazovat, jinak poškozovat). Obsluha musí při plnění stroje stát v předepsané pracovní oblasti vymezené pro obsluhu. Během celé provozní doby stroje se vždy zdržujte jen ve vymezené pracovní oblasti, v žádném případě ne v prostoru výhozu. ( 8.4) Při běžícím spalovacím motoru nebo elektromotoru stroj nikdy nepřeklápějte. Pokud se stroj během provozu převrhne, okamžitě vypněte elektromotor a vytáhněte vidlici kabelu ze síťové zásuvky. Při práci dbejte především na to, aby se vyhazovací kanál neucpal rozdrceným materiálem. To může mít za následek snížení výkonu drcení nebo zpětné vymrštění materiálu z plnicí násypky. Při plnění drtiče zahradního odpadu dbejte především na to, aby se do drticí komory nedostala žádná cizí tělesa jako kovové díly, kameny, plastické hmoty, sklo atd., protože tyto mohou způsobit poškození komory a zpětné vymrštění z plnicí násypky. Pamatujte na to, že po vypnutí motoru trvá několik sekund, než se přestanou řezné nástroje otáčet. Vždy vypněte elektromotor, vytáhněte vidlici kabelu ze síťové zásuvky a počkejte, až se všechny rotující nástroje úplně zastaví, –dříve než se vzdálíte od stroje, příp. když je stroj bez dozoru, –dříve než stroj přemístíte, zvednete, přenesete, sklopíte, posunete nebo potáhnete, –před uvolněním upevňovacích šroubů a otevř ením stroje, –před transportováním stroje, –před každým uvolňováním zablokovaného nebo ucpaného řezného ústrojí, zablokované nebo ucpané plnicí násypky nebo vyhazovacího kanálu, –dříve než budete provádět práce na nožovém kotouči, –před zahájením kontroly, čištění stroje nebo před prováděním jakýchkoli prací na stroji. Vpřípadě, že se do řezného nástroje dostanou cizí tělesa nebo stroj začne vydávat nezvyklý hluk či silně vibrovat, okamžitě vypněte elektromotor a nechte stroj doběhnout až do zastavení. Vytáhněte síťovou vidlici ze zásuvky, odstraňte plnicí násypku a proveďte následující kroky: – Stroj zkontrolujte, především bezchybný stav řezného nástroje (řezných nožů, nožového kotouče, upnutí nožů, šroubu nože, upínacího kroužku), a pokud zjistíte poškození nebo opotřebení, nechte odborně provést nezbytné opravy a údržbu, než stroj znovu spustíte a budete s ním pracovat. – Zkontrolujte správné upevnění všech dílů ř ezného nástroje, podle potřeby šrouby dotáhněte (dodržte utahovací momenty). – Poškozené a opotřebené součásti nechte odborně opravit nebo vyměnit, přičemž všechny vyměněné díly musejí vykazovat rovnocennou kvalitu. Nebezpečí poranění! Při provozu stroje může být rozdrcený materiál vymrštěn směrem nahoru. Uživateli může způsobit vážné poranění na obličeji, očích a rukou. Proto používejte ochranné brýle a rukavice ( 4.3) a nepřibližujte hlavu k plnicímu otvoru. Nebezpečí úrazu! Rozdrcená hmota a cizí tělesa vymrštěná zpět mohou způsobit vážné poranění uživatele. Udržujte cizí předměty mimo dosah stroje a ucpání okamžitě odstraňte. Nebezpečí úrazu! Při plnění drtiče zahradního odpadu rozvětveným materiálem může dojít ke zpětnému vymrštění materiálu z plnicí násypky. Rozdrcená hmota vymrštěná zpět může způsobit vážné poranění uživatele. Používejte ochranné rukavice a ochranné brýle ( 4.3)!0478 201 9915 D - CS

Před zahájením jakýchkoli údržbářských prací na stroji (čištění, opravy atd.), před kontrolou zauzlení či poškození přívodního kabelu odstavte stroj na pevné, rovné půdě, vypněte elektromotor a vytáhněte vidlici kabelu ze síťové zásuvky. Před prováděním údržbářských prací nechte stroj cca 5 minut vychladnout. Před údržbou řezného nástroje ověřte, zda se nástroj může navzdory blokovacímu zařízení otáčet, a to i za předpokladu, že stroj není napájen. Přívodní síťový kabel smí opravit, resp. vyměnit výlučně autorizovaný odborník s elektrotechnickou kvalifikací. Čištění: Po ukončení práce se musí celý stroj pečlivě vyčistit. ( 11.1) Pro čištění stroje nikdy nepoužívejte vysokotlaké čisticí zařízení nebo proud vody (např.ost říkáním pomocí zahradní hadice). Nepoužívejte agresivní čisticí prostředky. Tyto čisticí prostředky mohou poškodit plastové a kovové díly, a tím negativně ovlivnit bezpečný provoz Vašeho stroje STIHL. Údržbářské práce: Smí se provádět pouze údržbářské práce, které jsou popsány v tomto Návodu k použití, další práce nechejte provést u odborného prodejce. Potřebujete-li odborné informace nebo nemáte-li k dispozici potřebné nářadí, Váš odborný prodejce Vám vždy rád pomůže. STIHL doporučuje nechat provést všechny údržbářské práce a opravy výlučně prostřednictvím odborného prodejce STIHL. Odborní prodejci STIHL jsou pravidelně školeni a disponují všemi potřebnými technickými informacemi. Používejte jen nářadí, příslušenství a nástavby, které byly pro tento stroj schváleny firmou STIHL, nebo technicky identické díly, jinak může dojít k nehodám s újmou na zdraví osob nebo poškozením stroje. V případě dotazů se obracejte na odborného prodejce. Vlastnosti originálního nářadí, příslušenství a náhradních dílů STIHL jsou optimálně sladěny se strojem a se všemi požadavky uživatele. Originální náhradní díly STIHL lze poznat podle čísla náhradních dílů STIHL, podle nápisu STIHL a případně podle značky označující náhradní díly STIHL. Na malých dílech může být toto označení také samostatně. Samolepicí informační a výstražné piktogramy na stroji udržujte vždy čisté a nepoškozené. Poškozené nebo ztracené samolepicí štítky se musí vyměnit za nové originální štítky od Vašeho odborného prodejce STIHL. Při výměně určitého dílu za nový dbejte na to, aby byl tento nový díl opatřen stejnou nálepkou. Na řezném ústrojí pracujte jen v ochranných pracovních rukavicích ( 4.3) a při práci postupujte s nejvyšší opatrností. Udržujte pevné dotažení všech matic, čepů a šroubů, zejména všech šroubů řezného ústrojí, aby se stroj vždy nacházel v bezpečném provozním stavu. Pravidelně kontrolujte celý stroj, zejména před uskladněním (např.před zimní přestávkou) z hlediska opotřebení a poškození. Opotřebené nebo poškozené součásti stroje se musí z bezpečnostních důvodů ihned vyměnit, aby se stroj vždy nacházel v bezpečném provozním stavu. Pokud musely být p ři údržbářských pracích demontovány některé součásti nebo ochranná zařízení, je nutno tyto součásti neprodleně a podle předpisu namontovat zpět na původní místo.

4.8 Uskladnění při delších provozních

přestávkách Než stroj uložíte v uzavřené místnosti, nechte jej cca 5 minut vychladnout. Vždy se ujistěte, že je stroj zajištěn proti neoprávněnému použití (např.před dětmi). Před uskladněním (např.zimní přestávka) stroj důkladně vyčistěte. Stroj uskladněte v řádném provozním stavu. Stroj nechávejte na rovné ploše, odkud se nemůže nechtěně rozjet.

4.9 Likvidace použitých materiálů

Odpadní materiály mohou být škodlivé pro lidi, zvířata nebo životní prostředí a je nutné je správným způsobem likvidovat. Chcete-li se dozvědět více o odborné likvidaci odpadních materiálů, obraťte se na místní recyklační podnik nebo na odborného prodejce. Společnost STIHL doporučuje odborného prodejce STIHL. Nebezpečí poranění o nechráněné nože! Drtiče zahradního odpadu skladujte pouze s nasazenou plnicí násypkou.319 SRHRCS 0478 201 9915 D - CS LVLTROELRUBGUKETKK Zajistěte, aby byl použitý a nepotřebný stroj odevzdán do specializované sběrny pro ekologickou likvidaci odpadu. Stroj před likvidací zneškodněte tak, aby byl nepoužitelný. Abyste zabránili úrazům, odstraňte zejména přívodní síťový kabel, resp. přívodní kabel k elektromotoru.

7.1 Montáž osy kol a kol

● Osu kol (F) namontujte se šrouby (J) a maticemi (K) pomocí kombinovaného klíče (Q) na náboj kola (B) (4 - 6Nm). ● Podložky (L) a kola (G) nasuňte na montovanou osu kol. ● Kola upevněte na osu kol pomocí příchytek (M). Příchytky nasuňte na osu kol pouze natolik, aby se dalo koly po montáži ještě lehce otáčet.

Pozor! Před uvedením stroje do provozu si přečtěte návod k použití. Nebezpečí úrazu! Riziko úrazu osob zdržujících se v pracovní zóně. Nebezpečí úrazu! Rotující řezné nástroje! Ruce a nohy udržujte vždy v bezpečné vzdálenosti od otvorů, když je stroj v chodu. Nebezpečí úrazu! Před zahájením prací na řezném nástroji, údržbářských a čisticích prací, před kontrolou zauzlení nebo poškození přívodního kabelu nebo před opuštěním stroje vždy vypněte elektromotor a vytáhněte síťový kabel ze stroje. Používejte chrániče sluchu! Používejte ochranné brýle! Používejte ochranné rukavice! Nebezpečí úrazu! Nestoupejte na stroj. Nebezpečí úrazu! Nikdy nesahejte do plnicí násypky nebo vyhazovacího kanálu rukama, jinou částí těla či oděvu.

Poz. Označení Ks A Základní stroj s plnicí násypkou

B Náboj kola 1 C Prodloužení výhozu 1 D Vyhazovací klapka 1 E Lišta 1

K Matice M5 2 L Podložka A13 2 M Příchytka 2 N Závitořezný šroub P5 x 40

7. Příprava stroje k provozu

Nebezpečí úrazu! Dodržujte bezpečnostní pokyny uvedené v kapitole „Pro Vaši bezpečnost“. ( 4.) Poz. Označení Ks 30478 201 9915 D - CS

7.2 Montáž prodloužení výhozu a

podvozku ● Základní stroj (A) postavte násypkou na rovnou, čistou plochu. ● Zavěste prodloužení výhozu (C) pomocí háků (1) zezadu do otvorů na základním stroji (A) a otočte tak, aby byl přední díl základního stroje zasunut přesně v otvoru prodloužení výhozu. ● Šrouby (P) dle obrázku zašroubujte do háků (1) (1 - 2Nm). ● Podvozek s oběma náboji kol (2) nasuňte až na doraz do vedení na základním stroji (A). ● Náboj kola (3) zatlačte do vybrání u prodloužení výhozu. ● Podvozek upevněte pomocí šroubů (N) (1 - 2Nm).

7.3 Montáž vyhazovací klapky

● Do prodloužení výhozu nasaďte lištu (E). Zašroubujte šrouby (O) (1 - 2Nm). ● Drtič zahradního odpadu postavte. ● Vyhazovací klapku (D) nasaďte na prodloužení výhozu. Při zavěšování dávejte pozor na to, aby žebra (1) vlevo a vpravo na vnitřní straně klapek přesně zapadala do vodicí drážky prodloužení výhozu (2). ● Zatlačte čep (I) vlevo a vpravo.

7.4 Otevírání a zavírání

vyhazovací klapky Otevření vyhazovací klapky: ● Pro provoz drcení vyklopte vyhazovací klapku (D) nahoru a nechte uzavírací sponu (1) zapadnout do prodloužení výhozu. Zavření vyhazovací klapky: ● Pro účely transportu nebo skladování s úsporou místa lehce nadzvedněte uzavírací sponu (1) a sklopte vyhazovací klapku (D) směrem dolů.

7.5 Přihrádka na nářadí

● V zadní části násypky (1) lze zespodu vložit kombinovaný klíč (Q) do přihrádky na nářadí (2).

8.1 Jaký materiál lze zpracovat

drcením? Organické zbytky rostlin, jako odpad ovoce a zeleniny, odřezky květin, listí, ale také odřezky větví stromů a keřů, jakož i silný rozvětvený materiál.

8.2 Jaký materiál nelze zpracovávat?

Do drtiče zahradního odpadu se nesmí dostat kameny, sklo, kovové materiály (dráty, hřebíky ...) nebo plastové díly. Základní pravidlo: Materiály, které nepatří do kompostu, nepatří ani do drtiče zahradního odpadu.

8.3 Max. průměr větví

Údaje platí pro čerstvě nařezaný rozvětvený materiál: Maximální průměr větve: 35 mm

8.4 Pracovní oblast obsluhy

● Obsluha stroje se musí z bezpečnostních důvodu, zejména proto, aby nedošlo ke zranění vymrštěným materiálem, během celé provozní doby stroje (při zapnutém elektromotoru nebo běžícím spalovacím motoru) zdržovat vždy v pracovní oblasti (šedá plocha X).

8.5 Správné zatížení stroje

Elektromotor nebo spalovací motor drtiče zahradního odpadu je možné zatížit jen natolik, aby otáčky citelně neklesly. Drtič zahradního odpadu vždy naplňujte rovnoměrně a plynule. Pokud při práci sdrtičem zahradního odpadu klesnou otáčky, je nutno další plnění drtiče přerušit, aby se zatížení elektromotoru nebo spalovacího motoru uvolnilo. Příchytky (M) lze demontovat pouze tím, že se zničí.

Odřezky větví stromů a keřů by se měly zpracovávat vždy čerstvé, hned po odřezání, protože tím je zajištěn nejvyšší výkon drcení.

8.6 Ochrana proti proudovému

přetížení Dojde-li při práci k přetížení elektromotoru, zabudovaná ochrana proti proudovému přetížení samočinně vypne elektromotor. Po uplynutí doby potřebné pro ochlazení motoru v délce asi 10 minut lze drtič zahradního odpadu opět uvést do provozu. Příčinou častého vypínání ochrany proti proudovému přetížení může být: – nevhodné dimenzování přívodního kabelu ( 10.1) –přetížení elektrické sítě – stroj je přetížen drcením příliš velkého množství materiálu nebo následkem tupých řezných nožů

8.7 Postup při odstranění zablokování

řezného ústrojí drtiče zahradního odpadu Pokud se při drcení zablokuje řezné ústrojí drtiče zahradního odpadu, ihned vypněte elektromotor a vytáhněte síťový kabel. Poté sejměte plnicí násypku a odstraňte příčinu poruchy.

8.8 Plnění drtiče zahradního

odpadu Měkký materiál: ● Organické zbytky rostlin, jako jsou odpad z ovoce či zeleniny, odřezky květin, listí, tenké větve atd., vkládejte do obdélníkového otvoru (1). Tvrdý materiál: ● Odřezky větví stromů akeřů irozvětvený materiál pomalu vkládejte skrz otvor STIHL ve tvaru čtyřlístku (2) podél pravé stěny násypky až k nožovému ústrojí. Tvrdý materiál se přitom vtahuje do stroje samočinně.

9.1 Blokování opětného rozběhu

elektromotoru Stroj se musí uvést do provozu jen prostřednictvím spínače, v žádném případě ne pouhým zasunutím přívodního kabelu do zásuvky.

9.2 Bezpečnostní zajištění

Elektromotor, resp. drticí ústrojí lze uvést do provozu pouze při správně uzavřené plnicí násypce. Při uvolnění pravého upevňovacího šroubu (při pohledu na stroj zepředu) během provozu se elektromotor samočinně vypne a drticí ústrojí se po několika sekundách úplně zastaví.

9.3 Doběhová brzda elektromotoru

Doběhová brzda elektromotoru zkracuje po vypnutí motoru dobu doběhu až do zastavení řezného nože na několik málo sekund.

Drtič zahradního odpadu je vybaven ochrannými kryty v oblasti plnění a výhozu materiálu. V tom je zahrnuta celá plnicí násypka s horním dílem násypky a ochranou proti zpětnému rázu, prodloužení výhozu a rovněž vyhazovací klapka. Ochranné kryty zaručují při drcení bezpečný odstup od drticích nožů.

10.1 Připojení drtiče zahradního

odpadu do elektrické sítě Přívodní síťový kabel musí být dostatečně jištěn. ( 17.) Pro přívodní kabely je dovoleno použít pouze kabely, které nejsou slabší než pogumované přívodní kabely H07 RN-F DIN/VDE 0282. Tlusté a silně rozvětvené větve předem nastříhejte zahradními nůžkami.

9. Bezpečnostní zařízení

10. Uvedení stroje do

provozu Nebezpečí úrazu! Před uvedením drtiče zahradního odpadu do provozu si pečlivě přečtěte kapitolu „Pro Vaši bezpečnost“ ( 4.) a dodržujte všechny bezpečnostní pokyny.0478 201 9915 D - CS

Minimální průřez přívodního síťového kabelu musí být 3x1,5mm² při délce až do 25 m, resp. 3x2,5mm² při délce od 25 m. Spojky přívodních elektrických kabelů musí být z gumy nebo opatřeny ochrannou gumovou izolací a splňovat požadavky normy DIN/VDE 0620. Konektorové spoje musí být opatřeny ochranou před stříkající vodou. Použití nevhodných prodlužovacích kabelů má za následek snížení výkonu, což může vést k poškození elektromotoru. Tento stroj je konstruován pro provoz s připojením na elektrickou síť, která má v místě připojení (domovní přípojky) impedanci vedení Z max maximálně 0,279 ohmů při frekvenci 50 Hz. Uživatel se musí ujistit, zda napájecí elektrická síť, do které bude stroj připojen, tyto požadavky splňuje. V případě nejasností ohledně odporu elektrické sítě se obraťte přímo na místního dodavatele elektrického proudu.

10.2 Připojení síťového kabelu

● Nazvedněte svorku (1). ● Zapojte vidlici síťového kabelu. ● Svorku uvolněte.

10.3 Zapnutí drtiče zahradního

odpadu ● Připojte síťový kabel. ( 10.2) ● Na spínači stiskněte zelené tlačítko (1). Materiál k drcení vkládejte do stroje teprve tehdy, jestliže elektromotor dosáhl svých maximálních otáček (volnoběžné otáčky).

10.4 Vypnutí drtiče zahradního

odpadu ● Na spínači stiskněte červené tlačítko (1). Elektromotor drtiče zahradního odpadu se vypne a automaticky zabrzdí.

● Drtič zahradního odpadu přesouvejte po rovné a pevné ploše a bezpečně postavte. ● Nasaďte si pevné pracovní rukavice, ochranné brýle a chrániče sluchu. ● Otevřete vyhazovací klapku. ( 7.4) ● Do drtiče zahradního odpadu připojte síťový kabel. ( 10.2) ● Nastartujte drtič zahradního odpadu. ( 10.3) ● Počkejte, až motor drtiče zahradního odpadu dosáhne své maximální otáčky (volnoběžné otáčky). ● Drtič zahradního odpadu naplňujte správným způsobem drcenou hmotou. ( 8.8) ● Vypněte drtič zahradního odpadu. ( 10.4)

Interval údržby: Po každém použití Stroj po každém použití vždy důkladně vyčistěte. Pečlivé ošetřování chrání stroj před poškozením a prodlužuje jeho životnost. Elektromotory jsou chráněny proti stříkající vodě. Pracovní nástroje pro rozmělňování včetně drticí komory chraňte proti korozi běžnými konzervačními prostředky (např. řepkovým olejem). Stroj se smí čistit pouze ve vyobrazené poloze. ● Demontujte plnicí násypku. ( 11.2) Pro zajištění dostatečného chlazení elektromotoru pravidelně čistěte vstup pro chladicí vzduch (sací štěrbiny) na skříni elektromotoru.

Drtič zahradního odpadu smí plnit pouze jedna osoba.

Nebezpečí úrazu! Před zahájením všech údržbářských nebo čisticích prací na stroji si pečlivě přečtěte kapitolu „Pro vaši bezpečnost“ ( 4.), zejména podkapitolu „Údržba a opravy“ ( 4.7) a dodržujte přesně bezpečnostní pokyny. Před zahájením údržbářských prací vytáhněte síťovou vidlici ze zásuvky.

SRHRCS 0478 201 9915 D - CS LVLTROELRUBGUKETKK Proudem vody nikdy nestříkejte na části elektromotoru nebo spalovacího motoru, těsnění, ložiska a elektrosoučástky, jako např. vypínače. Následkem toho by mohly být nákladné opravy. Pokud nelze nečistoty a usazené zbytky odstranit kartáčem, mokrým hadrem nebo dřevěným kolíkem, doporučuje společnost STIHL použít speciální čisticí prostředek (např. speciální čisticí prostředek značky STIHL). Nepoužívejte agresivní čisticí prostředky. Pravidelně čistěte nožové kotouče.

11.2 Demontáž plnicí násypky

● Oba upevňovací šrouby (1) povolte, až se budou volně otáčet. Zůstávají na plnicí násypce a jsou opatřeny zajištěním proti ztrátě ● Plnicí násypku (2) nakloňte dozadu a sejměte ji.

11.3 Montáž plnicí násypky

● Plnicí násypku (1) zavěste do upevňovacích háků na základním stroji (2) a sklopte dopředu. ● Oba upevňovací šrouby (3) rovnoměrně dotáhněte.

11.4 Zablokování nožového

kotouče ● Demontujte plnicí násypku. ( 11.2) ● Uvolněte šroub (1). ● Nožovým kotoučem otáčejte natolik, aby se vybrání nacházelo před blokovacím zařízením (2). ● Blokovací zařízení (2) zasuňte do vybrání. ● Šroub (1) lehce utáhněte.

11.5 Údržba řezného nože

Interval údržby: Před každým použitím ● Demontujte plnicí násypku. ( 11.2) ● Zablokujte nožový kotouč. ( 11.4) ● Zkontrolujte řezný nůž z hlediska poškození (záseky nebo trhliny) a opotřebení a v případě potřeby jej otočte, příp. vyměňte. Hranice opotřebení nožů: 1 Otočné nože ● Změřte u nožů vzdálenost (A) od otvoru až po hranu nože na více místech. Minimální vzdálenost 6 mm 2 Křídlové nože ● Změřte šířku nože (B) na části křídlového nože zahnuté nahoru. Minimální šířka nože 18 mm Demontáž soupravy nožů: ● Zablokujte nožový kotouč. ( 11.4) ● Uvolněte šroub (1). ● Sejměte šroub (1), křídlový nůž (2) a nožový kotouč (3). Montáž soupravy nožů

● Nasaďte nožový kotouč (3) a zablokujte. ( 11.4) ● Nasaďte křídlový nůž (2) a dotáhněte šroub (1) (25 Nm). ● Blokovací zařízení zasuňte zpět a zafixujte pomocí šroubu tak, aby se mohl nožový kotouč opět volně otáčet. ( 11.4) Otočení řezného nože: ● Demontujte nožový kotouč, poté povolte šrouby (4) a sejměte společně s maticemi (5). ● Nadzvedněte řezný nůž(6).

Blokovací zařízení musí být po montáži nožového kotouče a před opětovným uvedením do provozu vždy vráceno zpět a zajištěno šroubem (viz obrázek). Instalované nože se musí otočit, příp. vyměnit ještě před dosažením přípustné hranice opotřebení. Společnost STIHL doporučuje odborného prodejce STIHL.

Předepsaný utahovací moment musí být dodržován, protože je na tom závislé bezpečné upevnění řezného nástroje. Tupé drticí nože vedou k zeslabujícímu výkonu drcení. Tupý otočný nůž lze proto otočit pouze jednou.0478 201 9915 D - CS

● Vyčistěte nožový kotouč. ●Řezné nože (6) otočte a volně je položte ostrým okrajem na nožový kotouč a slícujte otvory. ● Šrouby (4) prostrčte skrz otvory a našroubujte matice (5). Matice (5) utáhněte momentem 10 Nm. Ostření nožů: Oboustranně otupené nože se musí před další prací naostřit. Aby byla zaručena optimální funkce stroje, měly by být nože naostřeny výhradně odborníkem. Společnost STIHL doporučuje odborného prodejce STIHL. ● Chcete-li nůž naostřit, demontujte jej. ● Během ostření nůž ochlazujte např. vodou. Nesmí se objevit modré zabarvení, jinak se sníží tvrdost břitu. ● Aby se zabránilo vibracím z důvodu nevyvážení, ostřete řezný nůž rovnoměrně. ● Před montáží zkontrolujte stav nožů: Zjistí-li se vruby, praskliny nebo jsou-li nože obroušeny až na hranici opotřebení, je nutno nože vyměnit. ● Břity nožů se ostří pod úhlem 30°. ●Řezné nože ostřete proti řezné hraně. ● Po ostření z řezné hrany nože odstraňte otřepy smirkovým papírem. ● Při montáži nožů dodržujte utahovací momenty, které jsou uvedeny v kapitole „Otočení nožů“.

11.6 Elektromotor a kola

Elektromotor nevyžaduje údržbu. Ložiska kol nevyžadují údržbu.

11.7 Uskladnění stroje a zimní

přestávka Drtič zahradního odpadu uskladněte v suchém, uzavřeném a bezprašném prostoru. Zajistěte uskladnění stroje tak, aby byl mimo pracovní dosah dětí. Drtič zahradního odpadu skladujte jen v provozně bezpečném stavu s namontovanou plnicí násypkou. Při uskladnění drtiče zahradního odpadu na delší dobu (zimní přestávka) dodržujte následující postup: ● Všechny vnější díly stroje pečlivě vyčistěte. ● Všechny pohyblivé díly dobře naolejujte, popř. namažte tukem.

12.1 Nadzvednutí nebo přenášení

drtiče zahradního odpadu ● 1. Osoba: Uchopí drtič zahradního odpadu za držadlo u horního dílu násypky (1). ● 2. Osoba: Uchopí drtič zahradního odpadu za lištu prodloužení výhozu (2). ● Nadzvednutí drtiče zahradního odpadu proveďte současně.

12.2 Tažení nebo tlačení drtiče

zahradního odpadu ● Drtič zahradního odpadu uchopte pevně za držadlo (1) a naklopte směrem dozadu. ● Drtič zahradního odpadu lze pomalu (krokem) tahat nebo tlačit.

12.3 Transportování drtiče

zahradního odpadu na ložné ploše ● Stroj zajistěte proti pohybu pomocí vhodných vázacích prostředků. Lana, resp. popruhy upevněte na náboji kola (1) nebo na plnicí násypce (2). Důležité pokyny pro údržbu a ošetřování skupiny výrobků Elektrický drtič zahradního odpadu (STIHL GHE) Firma STIHL v žádném případě neručí za zranění nebo materiální škody, které byly způsobeny nedodržováním pokynů v návodu na obsluhu, zejména pokynů týkajících se bezpečnosti, obsluhy a údržby, nebo použitím neschválených nástaveb nebo neschválených náhradních dílů.

Nebezpečí úrazu! Před transportováním si pečlivě přečtěte a dodržujte kapitolu „Pro vaši bezpečnost“, zejména kapitolu „Transport stroje“. ( 4.4) Pro nadzvednutí a přenášení stroje jsou zapotřebí minimálně 2 osoby. Noste vhodný ochranný oděv, zakrývající zcela předloktí a horní část těla.

minimalizování opotřebení a zabránění vzniku škod

SRHRCS 0478 201 9915 D - CS LVLTROELRUBGUKETKK Abyste zabránili poškození nebo nadměrnému opotřebení Vašeho stroje STIHL, vždy dodržujte následující důležité pokyny:

1. Běžné spotřební náhradní díly

Některé díly strojů STIHL podléhají běžnému provoznímu opotřebení i při předepsaném použití. Tyto díly se proto musí v závislosti na způsobu a době použití vždy včas vyměnit. Mezi tyto součásti patří mj. také: – řezný nůž – nožový kotouč

2. Dodržování pokynů uvedených

v tomto návodu k použití Při používání, údržbě a uskladnění stroje STIHL postupujte tak pečlivě, jak to popisuje tento návod k použití. Za všechny škody, ke kterým došlo nedodržením bezpečnostních pokynů a pokynů pro obsluhu a údržbu, odpovídá uživatel. To platí zejména pro: – nedostatečně dimenzovaný přívodní kabel (průřez), – nesprávné elektrické připojení (napětí), – úpravy stroje, které neschválila společnost STIHL, – použití neschváleného, nevhodného nebo kvalitativně nevyhovujícího ná řadí nebo příslušenství stroje, – použití stroje v rozporu s určením, – použití stroje při sportovních nebo soutěžních akcích, – následné škody, vzniklé dalším používáním stroje s vadnými součástmi.

Všechny práce uvedené v kapitole „Údržba“ provádějte pravidelně vpředepsaných intervalech. Pokud tyto údržbářské práce nemůže provést sám uživatel, musí pověřit odborného prodejce. STIHL doporučuje nechat provést všechny údržbářské práce a opravy výlučně prostřednictvím odborného prodejce STIHL. Odborní prodejci STIHL jsou pravidelně školeni a disponují všemi potřebnými technickými informacemi. Zanedbáním těchto prací mohou vzniknout škody, za které odpovídá uživatel. K tomu patří kromě jiného: – škody na elektromotoru v důsledku nedostatečného čištění vedení chladicího vzduchu (sací štěrbiny, chladicí žebra, oběžné kolo ventilátoru), – koroze a jiné škody způsobené následkem neodborného uskladnění, – poškození stroje způsobené použitím nekvalitních náhradních dílů, – škody v důsledku pozd ě nebo nedostatečně provedené údržby, resp. vdůsledku servisních prací nebo oprav, které nebyly provedeny v servisní dílně odborného prodejce. Řezný nůž:

Nožový kotouč, komplet:

Rozdrcená hmota nepatří do odpadu, ale měla by se kompostovat. Obaly, stroj a příslušenství jsou z recyklovatelných materiálů a je zapotřebí je likvidovat podle příslušných předpisů. Ekologický tříděný sběr a likvidace odpadových materiálů umožňují opětovné použití cenných surovin. Použitý stroj je proto zapotřebí po ukončení obvyklé technické životnosti odevzdat do tříděného sběru druhotných surovin. Nesprávná likvidace může poškodit zdraví aznečistit životní prostředí.

16.1 EU prohlášení o shodnosti výroby

pro drtič zahradního odpadu STIHL GHE 105.0 STIHL Tirol GmbH Hans Peter Stihl Straße 5 6336 Langkampfen Rakousko prohlašuje na svoji výhradní odpovědnost,

– výrobek: elektrický drtič zahradního odpadu – výrobní značka: STIHL – typ: GHE 105.0

14. Běžné náhradní díly

15. Ochrana životního

16. Prohlášení o shodnosti

– Výkon: 2 200 W – sériové identifikační číslo: 6007 splňuje příslušná nařízení směrnic 2000/14/EC, 2006/42/EC, 2014/30/EU a 2011/65/EU a byl vyvinut a vyroben v souladu s následujícími normami platnými vždy k datu výroby: EN 50434, EN 60335-1, EN 55014-1 a EN 55014-2. Měřené a zaručené hladiny akustického výkonu byly zjištěny podle přílohy V směrnice 2000/14/EC. –Naměřená hladina akustického výkonu: 99,4 dB(A) – Garantovaná hladina akustického výkonu: 102 dB(A) Technické dokumenty jsou uloženy uspolečnosti STIHL Tirol GmbH. Rok výroby a číslo stroje (sériové číslo) jsou uvedeny na drtiči zahradního odpadu. Langkampfen, 31.10.2023 STIHL Tirol GmbH v zastoupení Matthias Fleischer, vedoucí oddělení vývoje produktů v zastoupení Sven Zimmermann, vedoucí oddělení kvality

16.2 Servisní organizace

Záruční a pozáruční servis vám poskytne váš prodejce. Informace o dalších prodejních a servisních místech vám sdělí v zastoupení firmy A. STIHL pro ČR: Andreas STIHL, spol. s r. o. Chrlická 753 664 42 Modřice

16.3 Adresa ředitelství společnosti

STIHL ANDREAS STIHL AG & Co. KG Postfach 1771 D-71301 Waiblingen

16.4 Adresy prodejních organizací

STIHL NĚMECKO STIHL Vertriebszentrale AG & Co. KG Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 6071 3055358 RAKOUSKO STIHL Ges.m.b.H. Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370 ŠVÝCARSKO STIHL Vertriebs AG Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030 ČESKÁ REPUBLIKA Andreas STIHL, spol. s r.o. Chrlická 753 664 42 Modřice

16.5 Adresy importérů produktů STIHL

)10A Jmenovité napětí 230 V~ Frekvence 50 Hz Otáčky (n) 2720 /min Jistič 16 A*327 SRHRCS 0478 201 9915 D - CS LVLTROELRUBGUKETKK *Pozor! Ujističe s nižší hodnotou než 16 A může při rozběhu, resp. při silném zatížení stroje docházet k vypadávání síťového jističe.

REACH je označení pro příslušné nařízení ES k registraci, hodnocení a schvalování chemikálií. Informace o splnění podmínek nařízení REACH (ES) č. 1907/2006 jsou uvedeny na stránkách www.stihl.com/reach. Závada: Elektromotor se nerozběhne Možná příčina: – Byla aktivovaná ochrana elektromotoru –Bez síťového napětí – Vadný přívodní elektrický kabel/vidlice, resp. zásuvka nebo vypínač – Poškozená pojistka vidlice pro Velkou Británii (platí pouze pro stroje v provedení pro Velkou Británii) – Nesprávně uzavřená plnicí násypka – aktivovaná funkce bezpečnostního spínače (bezpečnostní zajištění) – Zablokovaný nožový kotouč – Není odjištěno blokovací zařízení Odstranění: – Stroj nechte vychladnout ( 8.6) – Zkontrolujte přívodní síťové vedení a jističe ( 10.1) – Zkontrolujte kabel, vidlici, spojku, resp. přepínač a podle potřeby je vyměňte (odborný elektroinstalatér) ( 10.1) –Vyměňte pojistku – Plnicí násypku správně uzavřete a pevně zašroubujte ( 11.3) – Demontujte plnicí násypku a ze skříně odstraňte zbytky drceného materiálu (Pozor: Vytáhněte sí ťový kabel) ( 11.2) –Odjistěte blokovací zařízení ( 11.4) Závada: Časté vypínání síťového jističe Možná příčina: – Nevhodný přívodní kabel –Přetížení elektrické sítě – Stroj je přetížen Odstranění: – Použijte vhodný přívodní kabel ( 10.1) – Stroj zapojte do jiného zásuvkového okruhu – Snižte množství drcené hmoty; otočte drticí nože, dodatečně je naostřete nebo je vyměňte ( 11.5) Závada: Snížený výkon drcení Možná příčina: – Tupé řezné nože Odstranění: – Řezné nože otočte, naostřete nebo vyměňte ( 11.5) Třída ochrany I Krytí ochrana před stříkající vodou (IPX4) Druh provozu P40 40 s – doba zatížení, 60 s – doba běhu naprázdno Utahovací moment šroubu nožového kotouče 25 Nm Utahovací moment šroubu rotačního nože 10 Nm D × Š × V 77 × 48 × 97 cm Hmotnost (m) 20 kg 20 kg (CH) 21 kg (GB) Emise hluku: Podle 2000/14/EC / S.I. 2001/1701: Zaručená hladina akustického výkonu

WAd 102 dB(A) Nejistota měření K

3 dB(A) Podle EN 50434: Hladina akustického tlaku na pracovišti

92 dB(A) Nejistota měření K

Případně se obraťte na odborného prodejce, STIHL doporučuje odborného prodejce STIHL.0478 201 9915 D - CS

19.1 Potvrzení předání

19.2 Potvrzení servisu

Při provádění údržbářských prací odevzdejte tento návod k použití Vašemu odbornému prodejci STIHL. Ten pak do předtištěných polí potvrdí provedení servisních prací.

Servis proveden dne Datum dalšího servisu
