ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GH 370 S STIHL

KK Пайдаланушының нускаулығы

GH 370.1 S

A

INT 1

1 STIHL® 7 7 2 9 8 STIHL 6 3 5 4

STIHL тандағаныңыз үшін қуаныштымыз. Біз өзіміздің жоғары сапалы өнімдерімізді клиенттеріміздің кажеттіліктеріне сәйкес өзірлейміз және өндіреміз. Тіпті тетенше жуктемелердің өзінде жоғары дәрежелі сенімділікке ие өнімдер осылай жасалады.

STIHL фирмасы да қызмет көрсетудегі жоғары сапаны жақтайды. Біздің мамандандырылған дилерлеріміз білікті кеңес береді және оқытады, сондай-ақ жан-жақты техникалық қолдау көрсетеді.

Сеніміңіз үшін Сізге алғыс білдіреміз және STIHL өнімдерінен кеп ләззат алуыңызды тілейміз.

Др. Nikolas Stihl

МАНЫЗДЫ! КОЛДАНУДЫН АЛДЫНДА ОКЫП ШЫГЫНЫЗ ЖЭНЕ САҚТАП КОЙЫНЫЗ.

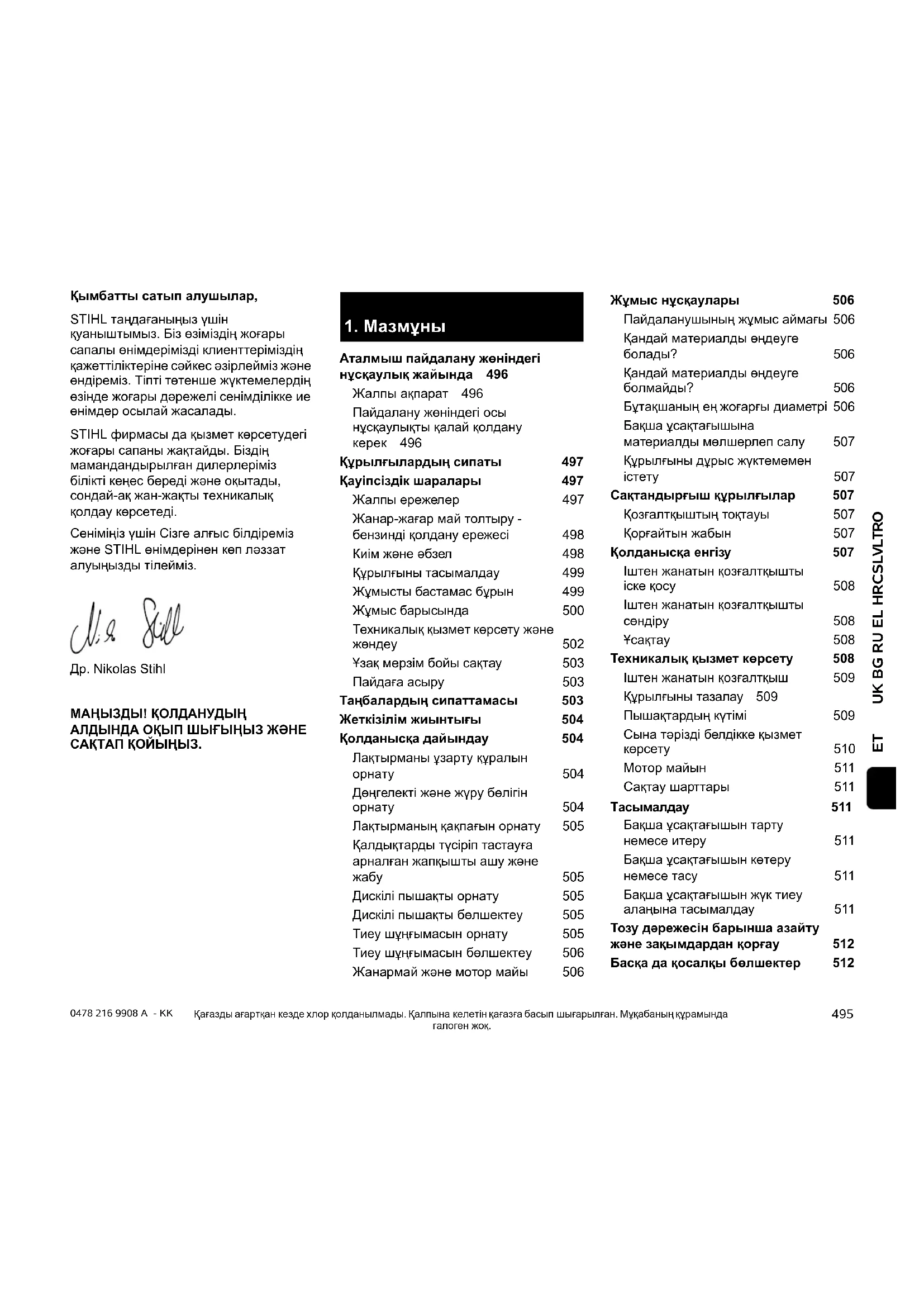

1. Мазмуны

Аталмыш пайдалану жөніндегі нускаулық жайында 496

Жалпы акпарат 496

Пайдалану жөніндегі осы нұсқаулықты қалай қолдану керек 496

Курылғылардың сипаты 497

Қауіпсіздік шаралары 497

Жалпы ережелер 497

Жанар-жағар май толтыру - бензинді қолдану ережесі 498

Киім және әбзел 498

Курылғыны тасымалдау 499

Жұмысты бастамас бұрын 499

Жумыс барысында 500

Техникалық қызмет көрсету және жәндеу 502

Узак мерзім бойы сактау 503

Пайдаға асыру 503

Танбалардың сипаттамасы 503

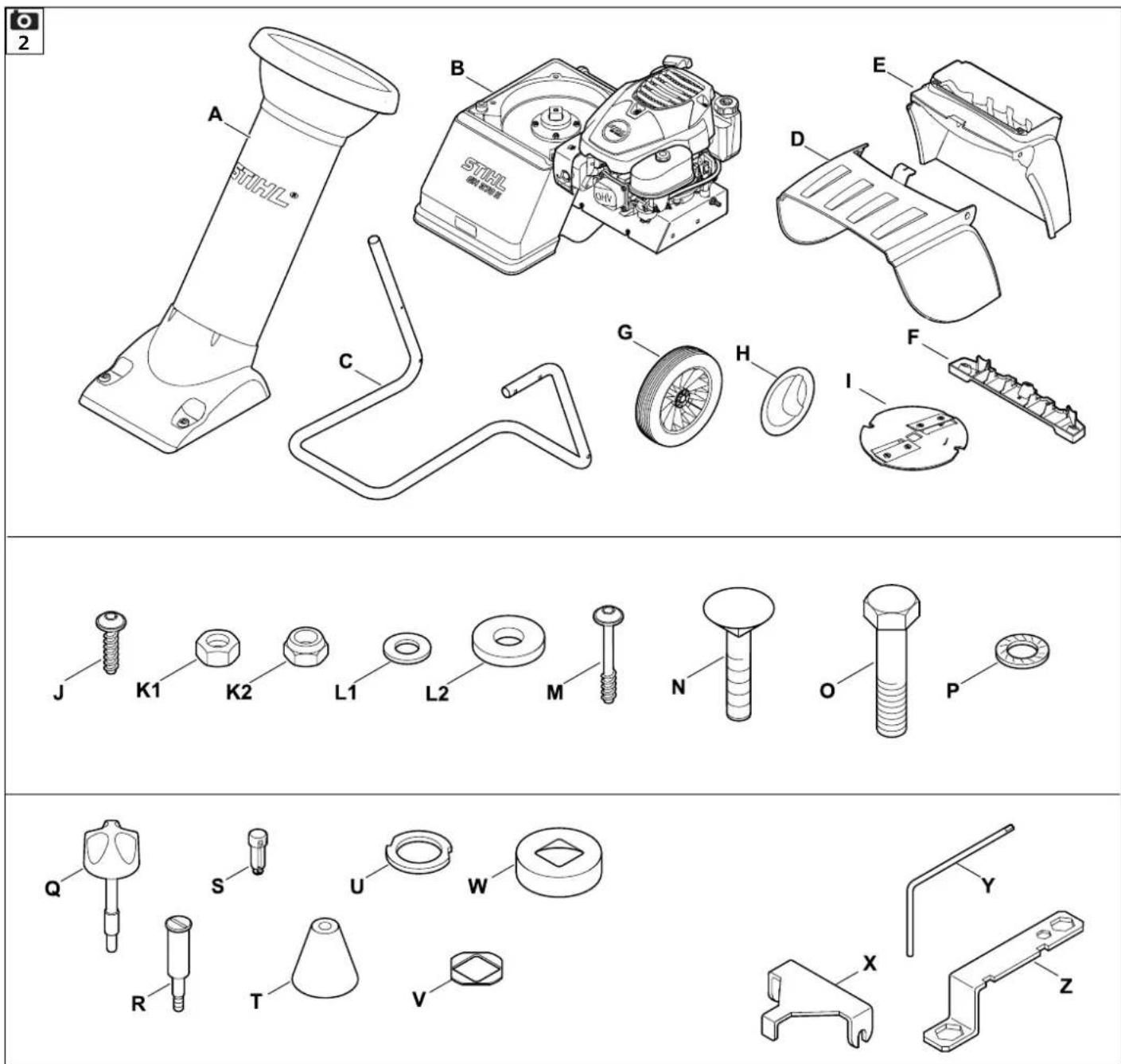

Жеткізілім жиынтығы 504

Колданыска дайындау 504

Лактырманы узарту күралын орнату 504

Дөңгелекті және журу бөлігін орнату 504

Лактырманың какпағын орнату 505

Калдыктарды тусіріп тастауға арналған жапқышты ашу және жабу 505

Дискілі пышакты бөлшектеу 505

Тиеу шүңғымасын орнату 505

Тиеу шүңғымасын бөлшектеу 506

Жанармай және мотор майы 506

Жұмыс нұсқаулары 506

Пайдаланушының жұмыс аймағы 506

Кандай материалды өндеуге болады? 506

Кандай материалды өндеуге болмайды? 506

Бутакшаның ең жоғарғы диаметрі 506

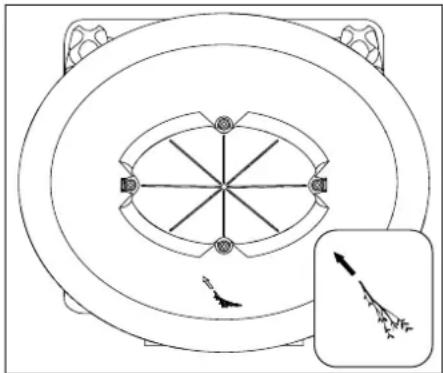

Бакша усақтағышына материалды мөлшерпел салу 507

Кұрылғыны дұрыс жүктемемен істету 507

Сактандырғыш құрылғылар 507

Козгалткыштың токтауы 507

Коргайтын жабын 507

Колданыска енгізу 507

Іштен жанатын козгалтқышты іске қосу 508

Іштен жанатын қозғалтқышты сөндіру 508

¥сақтау 508

Техникалық қызмет көрсету 508

Іштен жанатын қозғалтқыш 509

Кұрылғыны тазалау 509 Пышақтардың күтімі 509

Сына тәрізді белдікке қызмет көрсету 510

Мотор майын 511

Сактау шарттары 511

Тасымалдау 511

Бакша усақтағышын тарту немесе итеру 511

Бакша ұсақтағышын көтеру немесе тасу 511

Бакша усақтағышын жук тиеу алаңына тасымалдау 511

Тозу дәрежесін барынша азайту және зақымдардан қорғау 512

Баска да қосалқы бөлшектер 512

Коршаған ортаны қорғау 513

Сәйкестік бойынша мәлімдеме 513

STIHL GH 370.1 S бақшаусақтағышының ЕО талаптарынасәйкестігі туралы декларация	513
Сәйкестік белгісі	513
Белгіленген қолданыс кезеңі	513
STIHL штаб-пәтері	514
STIHL еншілес кәсіпорындары	514
STIHL өкілдіктері 514
STIHL импорттаушылары 514

Техникалық деректер 515

REACH 515

Акаульктарды іздеу 515

Техникалық қызмет көрсету жоспары 516

2. Аталмыш пайдалану жөніндегі нүсқаулық жайында

2.1 Жалпы акпарат

Осы пайдалану жөніндегі нұсқаулық ЕҚ 2006/42/ЕС директивасына сөйкес келетін өндірушінің түпнұсқа пайдалану жөніндегі нұсқаулығы болып табылады.

STIHL компаниясы өз өнімдерінің ассортиментін жетілдіру бойынша тұрақты жұмыстар жүргізіп келеді; сондықтан жеткізу жынтығының пішініне, технологиясы мен жабдықталуына өзгерістер енгізу құқығын өзімізге қалдырамыз. Аталған себепке байланысты осы

кітапшадағы мәліметтер мен суреттерге негізделген ешқандай шағымдар қабылданбайды.

Осы пайдалану жөніндегі нұсқаулықта елдердің бәрінде бірдей қолжетімді болмауы мүмкін үлгілер сипатталған.

Осы пайдалану жөніндегі нұсқаулық авторлық құқықпен қөрғалған. Барлық құқықтар, соның ішінде көшірмелеу, аудару және электрондық жүйелермен өндеу құқықтары өндірушіге ғана тиесілі.

2.2 Пайдалану жөніндегі осы нүсқаулықты қалай қолдану керек

Суреттер мен мәтіндер, жұмыстың белгілі бір сатыларын сипаттайды.

Көгалшапқыштағы барлық нышандар, пайдалану жөніндегі осы нұсқаулықта түсіндіріледі.

Кез тігу бағыты:

Пайдалану жөніндегі нүсқаулықта «солға» және «оңға» кез тігу сөздерін қолданған кезде: пайдаланушы аспаппен түр (жұмыс күйі).

Бөлімдердің нүсқаулары:

Толығырақ ақпаратты табуға болатын бөлімдер мен бөліктер көрсеткішпен белгіленген. Бөлім нұсқауларының мысалы: (⇒ 7.1)

Мәтін үзінділерінің белгіленуі:

Бөлек нүсқаулар келесідей белгіленуі мүмкін.

Пайдаланушының орындалатын операцияларының бірізділігі:

- Бурауштың көмегімен және түтқышты (2) қолдана отырып, бұранданы (1) бұрап алыңыз ...

Жалпы тізімдері:

- Спорттык іс-шаралар мен сайыстарды өткізген кезде өнімді қолдану

Аса маңызды мәтіннің бөліктері:

Оқырманның назарын аудару үшін, пайдалану жөніндегі нұсқаулықтағы мәтіннің ең маңызды үзінділері келесі танбалармен белгіленеді.

Kayin-катер!

Ауыр жаракат пен зақым алу қаупі бар. Белгілі бір әрекеттері белгіленген немесе рүқсат етілмеген.

Ескерту!

Жаракат алу каупі бар. Жаракаттан аман сақтап қалатын төсіл көрсетілген.

Абай болыңыз!

Белгілі бір әрекеттердің салдарынан жеңіл жаракаттар келтіріліп, жабдық сынуы мүмкін.

Нускау

Оператордың ыктимал кателіктерін болдырмау максатымен жабдықты қолдану жөніндегі ұсыныстар.

Суретке сілтемелер:

Кұрылғыны пайдалануды көрсететін суреттер Пайдалану жөніндегі нұсқаулықтың басында келтірілген.

Фотокамера белгісі Пайдалану жәніндегі нұсқаулықта келтірілген мәтінге сәйкес суретті нұскайды.

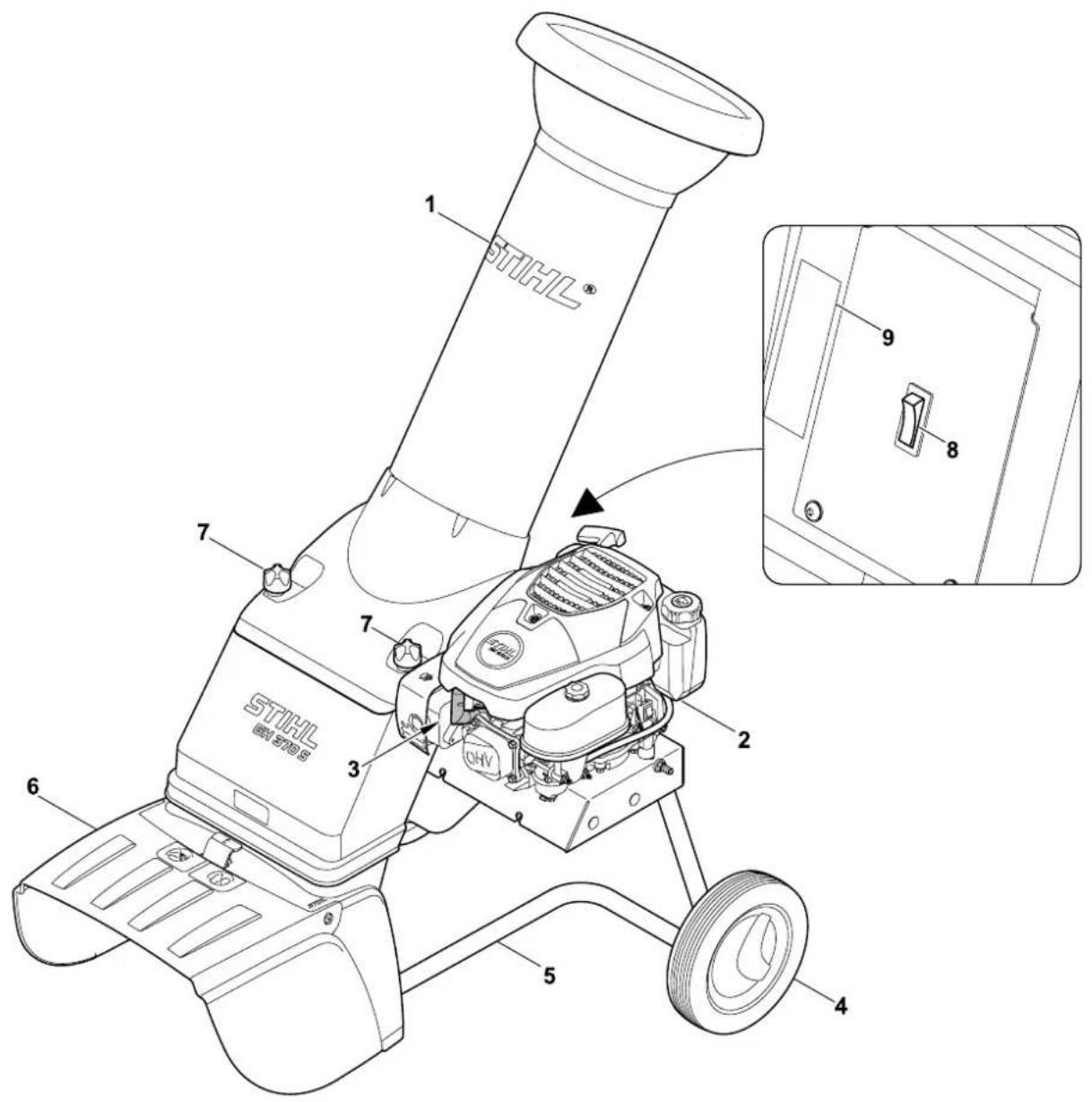

3. Курылғылардың сипаты

1 Тиеу шунғымасы
2 Іштен жанатын козғалтқыш
3 От алдыру білтесі сымының штекері
4 Дөңгелек
5 Дөңгелек тірегі
6 Лактырманың астаушасы
7 Бурandalы тығындар
8 Коскыш/ажыраткыш
9 Машина нөмірі жазылған төлқұжат

4. Қауіпсіздік шаралары

4.1 Жалпы ережелер

Аспаппен жұмыс істегенде қауіпсіздік техникасын қатаң ұстаныңыз.

Алғаш рет қолданар алдында осы пайдалану жөніндегі нұсқаулықты толығымен оқып шығуыңыз керек. Пайдалану

жөніндегі нүсқаулықты кейінірек қолдану үшін сақтап қойыңыз.

İштен жанатын қозгалтқышты пайдалану жөніндегі жеке дара нұсқаулықтан Сіз таба алатын пайдалану және қызмет көрсету жөніндегі нұсқаулықтың талаптарын сақтаңыз.

Қауіпсіздік мақсатында мына қауіпсіздік шараларын ұстанған жән және де нұсқаулықта ескерілмеген басқа да ережелерді ұстану керек. Құрылғыны

γнемі ақылмен және жауапкершілікпен пайдаланыңыз және де пайдаланушы басқа түлғаларға зақым тигізгені үшін және мүлікті бүлдіргені үшін жауапты екенін ұмытпаңыз.

Баскару элементтерімен және кұрылғыны пайдалану ережелерімен танысып шығыңыз.

Құрылғыны тек пайдалану жәніндегі нұсқаулықты оқыған және Құрылғыны пайдалана алатын түлғаларға ғана пайдалануға болады. Алғаш рет қолданықса енгізер алдында пайдаланушы тәжірибелі маманға жүгінуі керек. Сатушы немесе басқа маман пайдаланушыға Құрылғыны қауіпсіз жолмен пайдалану ережелерін түсіндіруі тиіс.

Нускау берген кезде пайдаланушыға құрылғымен жұмыс істеген кезде барынша абай болып, зейін қоя отырып жұмыс істеу керек екенін түсіндірген жөн.

Осы құрылғыны мұқият пайдаланған кезде де әрдайым қалдық тәуекелдер пайда болуы мүмкін.

Түншығудан өлім қаупі бар! Орауыш материалмен ойнағаннан балаларға түншығу қаупі төнуі мүмкін. Орауыш материалды балалардан алшақ ұстаңыз.

Кұрылғыны барлық құралдарымен тек осы үлгімен таныс және онымен жұмыс істей алатын түлғаларға ғана беруге руксат етіледі. Пайдалану женіндегі нұсқаулық құрылғының ажырамас бөлігі больп пабылады және жаңа пайдаланушыға құрылғымен бірге берілуге тиіс.

Курылғымен тек физикалық және психологиялық жағдайы жақсы болғанда ғана жұмыс істеу керек. Денсаулығыңыз нашар болған жағдайда ұсақтағышпен жұмыс істеуге руксат алу үшін дәрігерге жолығыңыз. Қимылыңызды нашарлататын дәрілердің немесе алкоголь ішімдіктерінің әсері барда курылғымен жұмыс істеуге тыйым салынады.

Кұрылғымен жұмыс істеу және пайдалану үшін пайдаланушының физикалық, сезіну және ойлау қабілетін қамтамасыз ету. Егер пайдаланушы физикалық, сезіну немесе ойлау жағынан шектеулі болса, ол құрылғымен тек қадағалауда немесе жауапты түлғаның нұсқаулары бойынша ғана жұмыс істей алады.

Пайдаланушының көмелетке толғанына немесе үлттық ережелерге сәйкес кәсібі бойынша қадағалауда оқытылғанына көз жеткізініз.

Назар аударыңыз – жазатайым окиганың қаупі бар!

STIHL бақша ұсақтағышы кесілген бұтақшалар мен өсімдіктердің қалдықтарын ұсақтауға арналған. Оны басқа мақсатпен қолдануға болмайды, себебі бүл адам үшін қауіпті және жабдық үшін зиянды болуы мүмкін.

Бақша ұсақтағышын келесі мақсаттарға пайдалануға тыйым салынған (толық емес тізім):

– баска материалдар (мысалы, шыны, металл) үшін;
- пайдалану жөніндегі нүсқаулықта көрсетілмеген жұмыстарды орындау үшін;

– азык-тулік дайындау үшін (мысалы, мүзды ұсақтау, мезгаға іріктеу).

Қауіпсіздік мақсатында STIHL компаниясы рүқсат еткен керек- жарактардың дұрыс орнатылымынан басқа, құрылғы құрылымына кез келген өзгерістер енгізуге тыйым салынады, сонымен қатар, мұндай әрекеттер кепілдіктің жойылуына әкеледі. Рүқсат етілген керек-жарактар туралы мәліметтерді STIHL делдалынан біліп алуға болады.

Сонымен қатар, іштен жанатын қозғалтқыш пен электр қозғалтқыштың айналу жилігіне немесе қуаттылығына әсер ететін құрылғыны қолмен қозғалтуға тыйым салынған.

Курылғыны зат, жануарлар мен адамдарды, әсіресе балаларды тасымалдау үшін пайдалануға тыйым салынады.

Коғамдық орындар, парктер, спорт алаңшаларында, жолда, ауыл және орман шаруашылығында пайдаланған кезде ете сақ болу қажет.

4.2 Жанар-жағар май толтыру - бензинді қолдану ережесі

Өміріңіз үшін қауіпті!

Бензин - улы әрі оңай түтанатын зат болып табылады.

Бензинді тек осыған арналған және сертификатталған сыйымды ыдыстарда (канистраларда) ғана сақтаңыз. Сүйықкоймалардың қақпактарын әрқашан дұрыс бұрағ алып, дұрыс бұраңыз. Қауіпсіздік талаптарына орай ақаулықтары бар қақпактарды жаңасына ауыстырған жөн.

Жанармай секілді қолданыс материалдарын пайдаға асыру және сақтау мақсатында, сусындардың бөтелкелері мен соған ұқсас заттарды ешқашан қолданбаңыз. Бөтен адамдар, әсіресе балалар, осы бөтелкенің ішіндегісін ішіп қоюы мүмкін.

Бензинді жанып түрган оттан, жылу қайнарларынан және ұшқынның басқа да ықтимал қайнарларынан алшақ

устаңыз. Шылым шекпеніз!

Жанармайды тек ашык ауада күйыңыз. Жанар-жағар майды күйған кезде шылым шекпеніз.

Жанар-жағар май құр алдында, қозғалтқышты сөндіріңіз және суытыңыз.

Қозғалтқышты қосар алдында оған бензин құйыңыз. Жұмыс істеп түрған немесе өлі суымаған қозғалтқыштың жанармай багын ашуға және оған бензин қуюға болмайды.

Жанармай орнының кеңеюіне мүмкіндік беру үшін, жанармай багын ешкашан толтыру мойнының астыңғы жиегінен асыра толтырмаңыз Іштен жанатын қозғалтқышты пайдалану жөніндегі нұсқауль қосымша нұсқауларды орынд

Егер бензин ағып кеткен болса, онда алдымен бензинмен кірленген қабатты тазартып болғаннан соң, қозғалтқышты іске қосыңыз. Бензин булары буланбағанша, оталдыратын әрекет жасамаңыз (құргғақ шүберекпен сүртіп жіберіңіз).

Ағып кеткен жанармайды әркез сүртіп отырыңыз.

Егер бензин киімге тиіп кеткен болса, киімді ауыстыру керек.

Багында бензині бар құрылғыны ғимараттың ішінде ешкашан сақтамаңыз. Пайда болатын бензин булары, жанып түрған отпен немесе үшқынмен түйісіп, кейін түтанып кетуі мүмкін.

Кажет болса, жагармайы бар бакты босату керек, бул шара ашык ауада жасалады.

4.3 Киім және әбзел

Курылғымен жұмыс істеу үшін табаны сырғанамайтын жабық аяқ киім киіңіз. Жалаң

аяк немесе сандалдармен жұмыс істеуге тыйым салынған.

Жумыс кезінде және әсіресе техникалық қызмет көрсету және құрылғыны тасымалдау кезінде әрқашан жабық

белбеуі бар қорғаныш былғары қолғап киіңіз.

Жұмыс істеген кезде қорғаныс көзілдірігін және есту мүшелерін қорғау құралдарын киңіз. Оларды жұмыс

аткарған уақыт бойы киіңіз.

Курылғымен жұмыс істеген кезде деңге жабысып түратын сәйкес киім киіңіз, мысалы, жұмыс халатының

орнына комбинезон. Усақтағышпен жұмыс істегенде шәлі тарту, галстук, өшекейлер тағуға, бос жіберілген ленталар мен басқа да сыртқа шығып түратын киім элементтерін киюге тыйым салынады.

Аспаппен жұмыс істегенде, және де оған қызмет көрсеткенде ұзын шаштарды байлап, бас киім (жаулық, кепка және т.б.) астына жасыру қажет.

4.4 Курылғыны тасымалдау

Курылғының үшкір және ыстық бөліктерінен жаракат алмау үшін тек қорғаныш қолғаптармен ғана (⇒ 4.3) жұмыс істеңіз.

Κοςғалтқышы қосулы тұрған құрылғыны тасымалдамаңыз. Тасымалдар алдында қозғалтқышты сөндіріңіз, пышақтың токтауын күтіңіз және түйіспелі оталдыру білтесін суырып алыңыз.

Козгалткыш суыған және жағармай багы босатылған кезде ғана шапқышты тасымалданыз.

Курылғыны тек тиісті түрде орнатылған суарма шұңғымамен ғана тасымалданыз.

Бос жаткан пышактар аркылы, дене зақымдарының келтірілу қаупі бар!

Эсіресе еңкейту кезінде құрылғының салмағын ескеріңіз.

Сай келетін жуктеу механизмдерін (жуктеу тұғырнамаларын, жук көтергіш қондырғыларды) пайдаланыңыз.

Пайдалану женіндегі нүсқаулықта көрсетілген орындарды пайдалана отырып, ұсақтағышты сәйкес келетін құралдармен (баулармен, қайыстармен және т.б.) бекіту керек. (⇒ 12.3)

Кұрылғыны тек жүріс жыпдамдығымен тартуға немесе тасуға болады. Сүйретпеніз!

Құрылғыны тасымалдау кезінде, атап айтсақ, жуктеу тұғырнамаларында жүктің және тасымалданатын заттың қауіпсіздігіне қатысты жергілікті зандардың талаптарын орындау қажет.

4.5 Жұмысты бастамас бұрын

Кұрылғыны пайдалану жөніндегі нұсқаулықты оқып шыққан адамдар ғана пайдаланатынына көз жеткізіңіз.

Кұрылғыны бірінші рет қолданар алдында орау материалы мен тасымалдау сақтандырғыштарынан босатыңыз.

Құрылғыны қолданысқа енгізуден бұрын жанармай жүйесінің бітеулігін тексеріңіз, әсіресе жанармай бағы, жанармай бағының қақпағы және шланг байланыстары секілді бөліктерінде. Жанармай ағып кеткен кезде немесе зақым келген кезде іштен жанатын қозгалтқышты қосуға тыйым салынады

– бул өртке әкелуі мүмкін!

Кұрылғыны қолданысықа енгізуден бұрын оны арнайы маманддырылған қызмет көрсету орталығында жәндеу керек.

ІЖК мен электр қозғалтқышпен жабдықталған бақ аспаптарын пайдалану ережелерін сақтаңыз.

Құрылғыны пайдаланар алдында ақаулы, сондай-ақ тозған және бүлінген бөлшектерді алмастыру қажет. Құрылғыдағы анық емес немесе зақымдалған қауіп және ескерту белгілерін жаңартыңыз. Өз қалаңыздағы STIHL делдалында қосалқы жапсырмалар мен барлық басқа қосалқы бөлшектер қолжетімді.

Тозған немесе зақымдалған бөлшектер (мысалы, өтпей қалған пышақтар) құрылғының қауіпсіздігіне кері әсер етуі және пайдаланушының жаракаттануына алып келуі мүмкін.

Колданыска енгізер алдында келесілерді тексеру және қамтамасыз ету қажет:

• каптамалар мен сактандырғыш кұрылғылардың өз орындарында орналасқанын және дұрыс күйде болуын;
  – іштен жанатын қозғалтқыштың барлық жанармай өткізетін бөлшектерінің бар және дұрыс күйде (саңылаусыз) болуын,
  – бактын дұрыс күйде (саңылаусыз) болуын,
  – корпус пен кескіш құрылғының (пышақ, пышақ білігі, дискілі пышақтар және т.б.) тозбағанын немесе зақымдалмағанын,
• кұрылғы ішінде ұсақталатын материалдың болмауын және тиеу шұңғымасының бос болуын,
  – барлык бұрандалардың, сомындардың және басқа бекіткіш элементтердің орнында болуын және бұрап тартылғанын. Қолданар алдында босаған бұрандалар мен сомындарды бұрап тартыңыз (айналу мезетін қадағалаңыз).

Құрылғыны тек ашық аспан астында, қабырға мен басқа да қозғалмайтын объекттерден алшақ жерде пайдаланыңыз, жаракат алу қаупін және мүлікті зақымдау қауіпін

темендету үшін (пайдаланушы үшін жеткіліксіз жұмыс аймағы, шыны сындыру, автокөлікті сызып алу және т.б.).

Кұрылғы тегіс әрі жатық кабатты орнықты тұруы керек.

Курылғыны тастар мен қиыршық тастарға орнатып пайдалануға тыйым салынған, ұшқындайтын материалдан жаракат алуы мүмкін.

Эр ретте бастаған кезде құрылғы тиісті түрде жабылғандығына көз жеткізіңіз. (⇒ 7.7)

Куралдағы орнатылған алмастырып- қосқыштар мен сақтандыргыш құрылғыларды алуға немесе қайта қосуға болмайды.

4.6 Жумыс барысында

Жануарлар немесе адамдар, әсіресе балалар қауіпті аймакта болғанда, еш жағдайда құрылғымен жұмыс

істеуші болмаңыз.

Кұрылғымен жаңбыр, күн күркірегенде және әсіресе найзагай жарқылдағанда жұмыс істеуге болмайды.

Су жерлерде орныкты турмайтындыктан жазатайым окига қаупі артады. Жұмыс барысында сырганап кетпеу үшін ерекше абай болған жән. Мүмкіндігінше құрылғыны дымқыл жерлерде қолданудың алдың алу керек.

Жұмысты күндіз немесе жеткілікті дәрежедегі жасанды жарық болған жағдайда ғана орындаған жөн.

Жумыс барысында жумыс аймагында езге заттар мен батпақ болмау керек. Сурініп кетуге болатын барлық заттарды алып тастаңыз: тастар, бұтактар, сымдар және т.б.

Пайдаланушының орны ұсақтағышты орналастырған орыннан жоғары болмауы тиіс.

Пайдаланылып болған газ:

Улану аркылы өлім қауіп-қатері бар!

Жүрегіңіз айныған, бас ауырған, көру қабілетіңіз нашарлаған (мысалы, көру аукымы азайса), есту қабілетіңіз нашарласа, басыңыз айналса, зейін қою қабілеті төмендесе, жұмысты дереу токтатыңыз. Бүл симптомдар жанатын өнімдердің жоғары мөлшеріне байланысты болуы мумкін.

Козгалткыш өзірше істеп түрганша құрылғы пайдаланылып болған газды шығарады. Бүл газдардың

құрамында улы көміртегінің қос тетігі, түссіз және иіссіз газ, және басқа да зиянды заттар бар. Қозғалтқышты жабық және нашар желдетілетін үй-жайларда ешкашан да қосуға болмайды.

Кұрылғыны шығатын газ бағытына қарсы жұмыс істемейтіндей орналастыру керек.

Icke косу:

Іске қосар алдында құрылғыны сенімді вертикалды күйде орналастырыңыз. Горизонталды күйде пайдалануға тыйым салынған.

Кұрылғы дұрыс емес жабылған және пышақ бос түрғанда стартер арқанынан тартпаңыз.

Айналатын пышақтан жаракат алу қаупі бар!

Курылғыны абайлап іске қосыңыз – «Курылғыны іске қосу» (⇒ 10.) бөліміндегі нұсқауларды орындаңыз. Аталған нұсқауларға сай іске қосу жаракат алу қаупін азайтады.

Стартер арканы жылдам кері секіріп кеткенде, білезік пен қол стартер арканының босатылуынан жылдамырақ іштен жанатын қозғалтқыш ішіне тартылып қалады. Мүндай кері соғу сүйек сынығына, қысылуға және буын шығуға апарып соғуы мүмкін.

Бензинді немесе электр моторды іске қосқан кезде материалдарды тастауға арналған саңылаудың алдында тұруға болмайды. Сендірген кезде бақша ұсқағтығышының ішінде өнделіп жатқан материалдар қалып қоймауы тиіс. Бул жағдайда материал сыртқа тасталып, адамдарға зақым келтіруі мүмкін.

Бастау кезінде құрылғыны аударуға болмайды.

Жумыстың басталуы:

Жаракат алу қаупі бар!

Айналмалы бөлшектерге қолдарыңызды немесе аяқтарыңызды тигізуге болмайды.

Құрылғы жұмыс істеп тұрған кезде, бетіңізді немесе денеңіздің басқа да бөліктерін суарма шүңғымасының және қалдықтарды түсіріп тастауға арналған бұргғы құдығының ұстінде ешкашан ұстамаңыз. Басыңыз бен денеңізді жүктеу бұргғы құдығынан әрірек ұстаңыз.

Колыныз, дененіздің баска беліктері немесе киіміңізді суарма шүңғымаға немесе қалдықтарды түсіріп тастауға

арналған бұрғы құдығының ішіне сұқпаңыз. Көз, бет, саусақ, алақан және т.б. мүшелерге жаракат келтірілу қаупі бар.

Тіреуші үстіңгі бетке үнемі сүйеніңіз және тиісті тепе-тендікті сақтаңыз. Колдарыңызды құрылғының үстінен шығармаңыз.

Материалды салған кезде пайдаланушы нұскалған жұмыс аймағында болу керек. ұсақтағыш жұмыс істеп түрғанда пайдаланушы жұмыс аймағында болуы тиіс, лактыру аймағында болуға тыйым салынған. (⇒ 8.1)

Құрылғының жұмысы кезінде ұсақталған материал кері лақтырылуы мүмкін. Пайдаланушы бетін, кездері мен қолдарын қатты жақақттап алуы мүмкін. Сондықтан қорғаныш кезілдірік пен қорғаныш қолғаптар (⇒ 4.3) киіңіз және басыңызды материал салатын саңылаудан алшақ ұстаңыз.

Бензин немесе электр қозғалтқышы жұмыс істеп түрган құрылғыны еңкейтуге болмайды.

Курылғы жұмыс уақытында құлаған жағдайда, электр іштен жанатын қөзғалтқышты дереву сөндіріп, от алдыру білтесі сымының штекерін суырып алыңыз.

Лактырма астаушасында усақталатын материалдың кептеліп қалмауын қадағалаңыз, себебі бүл усақтау нәтижесінің нашарлауына немесе кері сокқыларға алып келуі мүмкін.

Бакша ұсақтағышына ұсақталатын материал салған кезде ұсақтау камерасына металл бөлшектер, тастар, пластик заттар, шыны және т.с.с. бөтен заттардың салынбауын қадағалаңыз, себебі бүл құрылғының зақымдануына және тиеу шүңғымасынан кері сокқылардың берілуін алып келуі мүмкін.

Пайдаланушы кері үшкан усакталатын материал мен бөтен заттардан ауыр жаракат алуы мүмкін. Құрылғыға бөтен заттар салмаңыз және материалдың кептепуін бірден жәндеп отырыңыз.

Бақша ұсақтағышына кесілген бұтакшаларды салған кезде кері лақтыруы мүмкін. Пайдаланушы кері лақтырылған ұсақталатын материалдан ауыр жаракат алуы мүмкін. Қорғаныш қолғап пен көзілдірік (⇒ 4.3) киңіз!

Іштен жанатын қозғалтқышты мына жағдайда сөндіріңіз,

– кұрылғыны аударту, жылжыту немесе тарту алдында,
– бурандалы тығындарды босату және кұрылғыны ашу алдында,
– толтыру алдында. Курылғыны тек іштен жанатын қозғалтқыш суытылған кезде толтырыңыз. Өрт қаупі бар!

Кескіш күрал ажыратылғаннан кейін толық токтағанға дейін біршама уақыт өтетінін естен шығармаңыз.

Іштен жанатын қозғалтқышты сөндіріңіз, от алдыру білтесі сымының штекерін суырыңыз және барлық жылжымалы күралдардың тоқтағанын күтіңіз,

– кұрылғыны қалдырудың алдында,
– кұрылғыны көтеріп алып, тасымалдау алдында,
– курылғыны тасымалдау алдында,
– бітеуіштерді немесе кескіш бөліктегі, тиеу шунғымасындағы немесе лақтырманың науасындағы қоқыстарды кетірер алдында,
– кескіш белікпен жұмыс істеу алдында,
– құрылғы тексеріліп немесе тазаланып жатқанның алдында немесе басқа да жұмыстарды өткізердің алдында.

Егер кескіш құралға байқаусызда бөтен заттар салынса, құрылғыдан бөтен дыбыстардың шыққанын немесе оның әдеттегіден өзгеше дірілдеуін байқасаңыз, дереу қозғалтқышты сөндіріңіз және құрылғының инерциялық қозғалысының тоқтағанын күтіңіз. Оталдыру білтесі сымының штекерін суырып алыңыз, тиеу шүңғымасын шешіп алыңыз да, келесі әрекеттерді орынданыз:

– Құрылғыда, әсіресе кескіш бөлікте (пышақ, дискілі пышақ, пышақ бұрандамасы) закымдану белгілерінің бар-жоғын тексеріңіз және ұұрылғыны қайта оталдырып, онымен жұмысты жалғастырмас бұрын кәсіби маманға қажетті жәндеу жұмыстарын жасатып алыңыз.

– Кескіш беліктің барлық белшектерінің дұрыс бекітіліп түрганын тексеріңіз, қажет болса, бурандамаларды қосымша бұрап қатырыңыз (бурап қатыру сәтін қадағалаңыз).
- Зақымдалған бөлшектерді кәсіби маманға ауыстыртып немесе жендетіп алыңыз, бөлшектердің сипаттамалары бір-бірімен сәйкес келуі тиіс.

4.7 Техникалық қызмет көрсету және жәндеу

Тазалау-, баптау-, жөндеу- және техникалық қызмет көрсету жұмыстарын жүргізбес бұрын:

• Курылғыны беті қатты, тегіс жерге қойыңыз,
• Іштен жанатын қозғалтқышты өшіріңіз және суытыңыз,
• Оталдыру білтесі сымының штекерін шығарыңыз.

Назар аударыңыз – жаракат алу қаупі бар!

Оталдыру білтесі сымының штекерін оталдыру білтесінен алшак ұстаңыз, себебі абайсызда шыққан ұшқын өртке, не ток соғуға алып келуі мүмкін. Оталдыру білтесінің оталдыру білтесі сымының штекеріне абайсыз тиюі іштен жанатын қозғалтқыштың тосыннан оталып кетуіне алып келуі мүмкін.

Жұмысты бастар алдында, қөзғалтқыштың, дем шығаратын коллектордың және шу басқыштың аумағындағы құрылғының суығанын қүтіңіз. Температурасы 80° С және одан да жоғары болуы мүмкін. Жану қаупі бар!

Мотор майымен тікелей жанасу қауіпті болуы мүмкін, оған қоса, мотор майын төгуге болмайды. STIHL компаниясы мотор майын қую және мотор майын ауыстыру үшін STIHL делдалдарына жүгінуді ұсынады.

Тазалау:

Колданып болғаннан кейін, құрылғы жақсылап тазартылуы керек. (⇒ 11.2)

Ешкашан жоғары қысымды тазалағышты пайдаланбаңыз және құрылғыны ағынды сумен жумаңыз (мысалы, бақшалық шлангінің кемегімен).

Агрессивті жуғыш заттарды пайдаланбаңыз. Булар пластиктің немесе металдың закымдалуына әкеліп, STIHL құрылғысының қауіпсіз жұмысына теріс әсер етуі мүмкін.

Өрттің туындау қаупін азайту үшін, желдеткіш тесіктер, суытқыш қырлар және пайдаланылған газдарды шығаратын құбырдың жанында: шөп, сабан, мүк, кураған жапырақ және ағып кеткен майлаудың болмағанына кез жеткізіңіз.

Техникалық қызмет көрсету жөніндегі жұмыстар:

Осы пайдалану жөніндегі нүсқаулықта көрсетілген техникалық қызмет көрсету жөніндегі жұмыстарды орындаңыз, барлық басқа жұмыстарды делдал өткізуі тиіс.

Кажетті күралдар мен білім жетіспеген жағдайда дереу делдалға хабарласыңыз.

STIHL компаниясы техникалық қызмет көрсету жөніндегі жұмыстарды және жөндеуді орындау үшін тек STIHL делдалдарына жүгінуді ұсынады.

STIHL делдалдары тұрақты түрде оқытуды ұсынады және техникалық ақпаратты қамтамасыз етеді.

Аталмыш құрылғы үшін тек қана STIHL компаниясы рүқсат еткен немесе техникалық тұрғыдан бірдей құралдарды, керек-жарактар мен аспалы жабдықтарды пайдаланыңыз, әйтпесе адамдарға зақым келтіру немесе құрылғының бузылу қаупі туындайды. Сұрақтар болған жағдайда делдалға хабарласыңыз.

STIHL компаниясының түпнұсқа құралдары, керек-жарактары мен қосалқы бөлшектері өз қасиеттері бойынша құрылғы үшін оңтайлы және пайдаланушының талаптарына сай келеді. STIHL түпнұсқа қосалқы бөлшектерін STIHL қосалқы бөлшек нөмірі, STIHL атауы және қажет болғанда STIHL қосалқы бөлшек коды бойынша анықтауға болады. Қсақ бөлшектерде тек бөлшек нөмірі ғана болуы мүмкін.

Қауіпсіздік түсінігіне орай, жанармай беру жүйесімен байланысты барлық белшектердің (жанармай құбырлары, жанармай шүмегі, жанармай багы, бак қыскышы, жалғағыштар) закымдалған және тамшылайтын жерлерін үнемі тексеріп тұрып, қажет болған жағдайда, оларды ауыстыру үшін маманды шақырыңыз (STIHL компаниясы STIHL делдалдарының қызметіне жүгінуді ұсынады).

Ескерту және нұсқау жапсырмалары әрқашан таза және оқылатын күйде болуы керек. Зақымдалған немесе жоғалған жапсырмаларды STIHL делдалдарының жаңа түпнұсқа жапсырмаларына ауыстырыңыз. Бөлшекті жаңасына ауыстырган кезде,

жаңа бөлшекте дөл сондай жапсырманың бар болғанына көз жеткізіңіз.

Кескіш белікпен жасалатын жұмыстарды тек қорғаныш қолғаптармен (⇒ 4.3) және өрекше сақтықпен орынданыз.

Құрылғы қауіпсіз пайдаланатын күйде болуы үшін, барлық сомындар, бұрандалар мен бұрандамалар, әсіресе кескіш бөліктің барлық бұрандамалары мыктап тартылған.

Құрылғыны тозу белгілері мен зақымдардың болуына тұрақты тексеріп отырыңыз, әсіресе ұзак ұақыт пайдаланбай қоятын кезде (мысалы, қыс мезгілінің алдында). Қауіпсіздік түсінігіне орай, тозған және зақымданған бөлшектерді дерев ауыстыру керек, соның арқасында құрал қауіпсіз әрі қалыпты қолданыс жағдайында болады.

Козгалтқыштың негізгі реттелген күйін ешкашан өзгертпеніз және оны тым жоғары айналыстарда қолданбаныз.

Егер техникалық қызмет көрсету кезінде қандай да бір беліктер немесе қорғаныш құрылғылары алынып тасталса, нұсқаулықтың талабына сәйкес оларды орнына орнату қажет.

4.8 ¥зак мерзім бойы сақтау

Жағармай багы босатылған шапқышты- жабылатын және жақсы желдетілетін үй-жайда сақтаңыз.

Окымаған адамға (мысалы, балаларға) ұсақтағышпен жұмыс істеуге тыйым салынған.

Багында бензині бар құрылғыны ғимараттың ішінде ешкашан сақтамаңыз. Пайда болатын бензин булары, жанып түрған отпен немесе үшқынмен түйісіп, кейін түтанып кетуі мүмкін.

Жанармай багын босату кажет болғанда (мысалы , қыскы үзіліске қолданыстан шығару), жанармай багын тек таза ауада босатыңыз (бакты, мысалы , іштен жанатын қозғалтқышты оталдыру арқылы таза ауада босатыңыз).

Узак уакыт сақтау алдында (мысалы, кыс айларында) кұрылғыны мұқият тазарту қажет.

Шапкышты сактағанда, ондағы түтандыру білтесінің түйіспелі ұштығын алып шығарып қойыңыз.

Кұрылғыны тек жұмыска жарамды күйінде ғана пайдаланған жөн.

Бақ ұсатқышты орнатылған жуктеу шүңғымасымен бірге пайдалануға. Ашық пышақтардан жаракат алу қаупі.

4.9 Пайдаға асыру

Ескі май немесе жанармай сиякты қалдықтар, қолданылып болған материалдар, сүзгілер, аккумуляторлар және басқа да тез тозатын бөлшектер адамға, жануарларға және экологияға зиян келтіруі мүмкін, сондықтан тиісті түрпатта кәдеге жаратылуы керек.

Kalдыктарды қалайша кәсіби түрде пайдаға асыруға болатындығын білу үшін қайта өңдеу орталығыңызға немесе делдалдарға жүгініңіз. STIHL компаниясы STIHL делдалдарын ұсынады.

Ауыстырылған агрегат нұсқаулыққа сөйкес пайдаға асырылатынына көз жеткізіңіз. Пайдаға асырар алдында, агрегатты қолданыскқа жарамсыз етіңіз. Жазатайым уақигалардан қорғану мақсатында, оталдыру сымын ағытып, жағармай багын босатып, мотор майын ағызып жіберген жөн.

Пышақтан жақақат алу қаупі бар! Қолданыстан шығарылған бақша ұсақтағышын ешқашан қараусыз қалдырмаңыз. Құрылғы және әсіресе барлық пышақтар орам диапазонынан тыс балалардан алшақ жерде түрганына кез жеткізіңіз.

5. Таңбалардың сипаттамасы

Назар аударыңыз!

Кұрылғыны қолданыска енгізер алдында пайдалану жәніңдегі нұсқаулық пен қауіпсіздік техникасының нұсқауларын мұқият оқып шығыңыз және қаперге алыңыз.

Баска адамдарға қауіпті аймакта тұруға тыйым салынады.

Айналып түрган бөлшектерден жаракат алу қаупі бар.

Назар аударыңыз!

Техникалық қызмет көрсету немесе тазалау жұмыстарының алдында оталдыру білтесі сымының штекерін шығарыңыз.

Корғау күлакқаптарын пайдаланыңыз!

Корғаныш көзілдірігін тағыңыз!

Корғаныш қолғап киіңіз!

Қолыңыз, денеңіздің басқа бөліктері немесе киіміңізді суарма шүңғымаға немесе қалдықтары бар астаушага сұқпаңыз.

Жаракат алу қаупі бар!

Курылғыға басып түрмаңыз.

6. Жеткізілім жиынтығы

Поз. Атауы Саны

A Тиеу шунғымасы 1

В Негізгі кұрылғы 1

Поз. Атауы Саны

С Дөңгелек тіperі 1

D Лактырманың какпағы 1

Н Дөңгелек қалпағы 2

І Дискілі пышақ 1

J Жулдызша-бұранда 5 P5x20

K1 Гайка M10 2

М Жулдызша-бұранда 1 P5x50

N Дөңгелек жалпақ басы 2 бар бұранда M8x45

О Алты қырлы басы бар 1 буранда M10x55

Р Қауіпсіз әйнек 1

Q Бурandalы тығын 2

R Дөңгелек болттары 2

S Болт 2

Т Бөлгіш 1

U Жоғарғы қашықтық 1 сақинасы

V Төменгі қашықтық 1 сакинасы

W Корғаныш қалпак 1

X Орнату күралы 1

Z Комбинациялық кілт 1

• Пайдалану жөніндегі 1 нұсқаулық

Поз. Атауы Саны

• Пайдалану жөніндегі 1 нұсқаулық іштен жанатын қозғалтқыш

7. Колданыска дайындау

Жаракат алу каупі бар! «Қауіпсіздік шаралары» (⇒ 4.) тарауындағы қауіпсіздік бойынша нұсқауларды орынданыз.

- Барлық сипатталған жұмыстарды орындаған кезде құрылғы жатық, тегіс және берік бетте тұруы керек.

7.1 Лактырманы узарту күралын орнату

- Лактырманы узарту күралын (Е) негізгі кұрылғыға енгізіп, бұрандаларды (J) бұрап бекітіңіз (1 - 2 Нм).

7.2 Дөңгелекті және жұру бөлігін орнату

• Денгелекті (G) солға немесе онға тиісінше деңгелек болттарымен (R), шайбамен (L1), шайбамен (L2) және гайкамен (K1) деңгелек тірегіне (C) бекітіңіз.
• Дөңгелек қалпактарын (Н) дөңгелекке орнатыңыз.
• Денгелек тірегін тегіс, берік бетке суретте көрсетілгендей орнатыңыз және негізгі құрылғыны (В) іліңіз.

• Дөңгелек жалпақ басы бар бұрандаларды (N) сол жаққа орнатыңыз және бекіту гайкаларын (K2) бұрап бекітіңіз, бірақ бекемдемеңіз. Тогх бұрандаларын (M) оң жаққа бұрап бекітіңіз (1 - 2 Нм).
• Гайкаларды (K2) бурап бекітіңіз (10 - 12 Нм).

7.3 Лактырманың қақпағын орнату

• Бакша усактағышын артқа қойыңыз.
• Жактауды (F) лактырманы узарту куралына орнатыңыз. Бурандаларды (J) бурап бекітіңіз (1 - 2 Нм).
• Бакша ұсақтағышын тік орнатыңыз.
• Лактырманың қақпағын (D) лактырманы ұзарту құралының үстіне орнатыңыз. Орнатқан кезде лактырманы ұзарту құралының (2) бағыттаушы пазына жапқыштың ішкі жағынан он және сол қабыргалары (1) дәл кіруін қадағалап отырыңыз.
• Он және сол жағынан бұрandalарды (S) қойыңыз.

7.4 Калдыктарды түсіріп тастауға арналған жапқышты ашу және жабу

Түсіріп тастауға арналған жапқышты ашу:

• Усақтау алдында қалдықтарды түсіріп тастауға арналған жапқышты ашу қажет (D) және қалдықтарды түсіріп тастауға арналған ұзартқыш шығыңқы жерінде осы күйде бекіткіштің көмегімен бекіту керек (1).

Қалдықтарды түсіріп тастауға арналған жапқышты жабу:

- Орынын ауыстырған кезде немесе жинақы күйде сақтау үшін бекітетін ципферді шамалы көтеріңіз (1) және қалдықтарды лақтырып тастауға арналған жапқышты темен түсіріңіз (D).

Орнату тэртібі мен 52 - 60 Нм бурау сәтін сақтаңыз. Орнату кезінде устіңгі қашықтық сақинасының пышақтардың екеуіне де қатысты (U) дұрыс орналасқанына назар аударыңыз.

- Корғаншы қалпакты (W), астыңғы қашықтық сақинасын (V), дискілі пышақты (I), үстіңгі қашықтық сақинасын (U), бөлгішті (T), сақтандырғыш шайбаны (P) пышақ білігіне кигізіңіз де, бұрандасын (O) салыңыз.

- Дискілі пышакты тіреп тұруға арналған орнату құралын (Х) пайдаланыңыз. Бұранданы (О) комбинациялық кілттің (Z) көмегімен бұрап кіргізіңіз және 52 - 60 Нм бұрап қатыру сәтімен бұрап тартыңыз.

7.6 Дискілі пышақты бөлшектеу

• Дискілі пышакты кысып түру ушін орнату құралын (X) пайдаланыңыз.
• Буранданы (О) комбинациялық кілтпен (Z) босатыңыз.
• Буранданы (О), қауінсіздік шайбасын (Р), бөлгішті (Т), жоғарғы қашықтық сақинасын (U) және дискілі пышақты (I) алып тастаңыз.

7.7 Тиеу шунғымасын орнату

Бурандалы тығындар (Q) алғашқы орнатудан кейін тиеу шүңғымасымен берік біріктіріледі.

• Бурандалы тығындарды (Q) тиеу шүңғымасының ұзын саңылауына орнатыңыз және басу арқылы толығымен бұрап бекітіңіз.
• Тиеу шунғымасын (А) негізгі құрылғыдағы шарнирге (1) қойып, алға қарай еңкейтіңіз.
• Екі бурандалы тығынды (Q) бір мезгілде тартып тастаңыз.

7.8 Тиеу шунғымасын бөлшектеу

• Екі бұрандалы тығынды (Q) еркін айналғанша босатыңыз. Олар тиеу шүңғымасында қалады
• Тиеу шунғымасын (А) артка қарай еңкейтіңіз және шығарыңыз.

7.9 Жанармай және мотор майы

Бірінші рет іске қосу алдында мотор майын құйыңыз (⇒ іштен жанатын қозғалтқыштың пайдалану жәніндегі нұсқаулығы)!

Мотор майы

Мотор майының түріне және толтырылатын май көлеміне қатысты нұсқауларды іштен жанатын қозғалтқышқа арналған пайдалану жәніндегі нұсқаулықтан таба аласыз. Майдың деңгейін ұнемі тексеріп тұрыңыз (⇒ іштен жанатын қозғалтқыштың пайдалану жәніндегі нұсқаулығы). Қажет май деңгейінен темендеуді және асыруды болдырмау керек.

Жанармай

¥сыныс:

Булінбеген маркалы май және кәдімгі этилденген емес бензин (⇒ іштен жанатын қозғалтқыштың пайдалану жәніндегі нұсқаулығы)! Толтыру үшін шунғыманы пайдаланыңыз (жеткізу жинағына кірмейді). «Қауіпсіздік шаралары» тарауындағы нұсқауларға назар аударыңыз. (⇒ 4.)

8. Жумыс нускаулары

«Қауіпсіздік шаралары» тарауындағы қауіпсіздік бойынша нұсқауларды орынданыз. (⇒ 4.) Материалды бақша ұсақтағышына бір адам салып түру керек.

8.1 Пайдаланушының жұмыс аймағы

Бақша ұсқтағышымен ағаштарды- немесе буқта шарбактан қыылған кесінділерді, сондай-ақ буқтақшалары көп немесе аз

буталарды үсақтауға болады.

Ағаштар мен бута кесінділерін жас қүйінде ұсақтаған жен, себебі қуғаған немесе дымқылданған бұталармен салыстырғанда ұсақталатын жас материалмен ұсақтағыш жеңілірек жұмыс істейді. Қуғаған материалдарды өндеу кері лақтыру қаупін қүшейтеді. Пайдаланушы кері лақтырылған бұталардан ауыр жақақат алуы мүмкін.

8.3 Кандай материалды өндеуге болмайды?

Бақша ұсақтағышына тастар, шыны, металл (сымдар, шегелер және т.б.) және пластмасса бөлшектері түспеуі тиіс.

Herizrì epeje:

Компостта пайдаланылмайтын материалдар бақша ұсақтағышына көлмейді.

8.4 Бутакшанын ең жоғарғы диаметрі

Бул деректер жаңа кесілген бутакшаларға қатысты:

Бірнеше жіңішке бутакты бірге салғанда, жеке бутақтардың диаметрлерінің қосындысы бутақтың белгіленген максимальды диаметрінен аспауы тиіс.

Кураған немесе дымқыл материалдарда бұтақтың максималды диаметрін азайту кажет болуы мүмкін.

8.5 Бакша усактағышына материалды мөлшерлеп салу

Жаракат алу каупі бар! Кері лактырылған бута бөлшектері пайдаланушыны қатты жаракаттауы мүмкін. Кері лақтыру салдарынан жаракат алуды болдырмау үшін бақша ұсақтағышына бұталарды дұрыс мөлшерде салып отыру қажет.

Салу кезінде бутактардың белгіленген максималды диаметрінен асырмаңыз. Көп тармакталған бутактарды сиретіңіз және бүйірдегі тармактарын кесіп тастаңыз. Улкен тиеу тесігі тек көп тармакталған бутакшаларды жақсырақ қабылдау үшін ғана пайдаланылады.

• Бакша ұсақтағышын толтыру кезінде жұмыс диапазонын сақтаңыз. (⇒ 8.1)
• Максималды бутактардың диаметріне назар аударыңыз. (⇒ 8.4)
• Кесілген бутакшаларды сөл еңкейтіп қойыңыз және шүңғыманың сол жақ қабыргасындағы белгіге сәйкес пышақ механизміне қарай бағыттаңыз. Бүл ретте қатты материал құрылғыдан өздігінен тартылады. Қзынырақ бутакшалар ұсақтау кезінде қолмен ұсталып бағытталуы керек.

8.6 Кұрылғыны дұрыс жүктемемен істету

Бакша ұсақтағышының электр немесе іштен жанатын қөзғалтқышына айналымдар саны айтарлықтай азаймайтындай етіп жүктеме түсіруге болады. Бакша ұсақтағышына материалды үнемі біркелкі және үздіксіз жүктеп отыру қажет. Егер бақша ұсақтағышымен жұмыс істеу кезінде қөзғалтқыштың айналымдар саны

азайса, электр немесе іштен жанатын козгалтқышты жуктемеден босату үшін материал салуды токтатыңыз.

9. Сактандырғыш құрылғылар

9.1 Козгалткыштың токтауы

Іштен жанатын қозгалтқыш пен пышактарды қосу тек тиеу шүңғымасын дұрыс жалғаған кезде ғана мүмкін болады.

Жұмыс барысында қозғалтқыштағы бұрандалы тығынды бұрап алған кезде оталдыру үзіліп, іштен жанатын қозғалтқыш немесе пышақтар бірнеше секундтан кейін төқтайды.

9.2 Коргайтын жабын

Материалды салу және тастау аймағында аспап, қорғаушы жабдықтармен жабдықталған. Оларға мыналар жатады: жоғарғы бөлігі мен шашыратқыш панельдері бар суарма шүңғыма, қоқыстарды түсіріп тастауға арналған ұзартылған шығыңқы жер және тастауға арналған жапқыш.

Корғаушы құрылғылар жұмыс барысында ұсақтағыштың пышақтарына дейінгі қауіпсіз қашықтықты қамтамасыз етеді.

10. Қолданыска енгізу

Жаракат алу каупі бар! Іске қосу алдында «Қауіпсіздік шаралары» тарауын мұқият оқып шығыңыз. (⇒ 4.)

10.1 Іштен жанатын қозғалтқышты іске қосу

-Май мен жанармай күйін тексеріңіз. (⇒ 7.9)

•Коскышты (1) I позициясына орнатыңыз.

• Стартер арканын (2) крысылуга карсылык туындамаганша баяу тартып тұрыңыз да, содан кейін қол созылым қашықтыққа дейін күшпен тартыңыз.
  Стартерді дұрыс орау үшін, арқанды жайлап артқа қайтарыңыз.
  Іштен жанатын қозғалтқыш іске қосылмайынша бастанқы әрекетті қайталай беріңіз.

10.2 Іштен жанатын козғалтқышты сөндіру

- Коскышты (1) О позициясына орнатыңыз. Инерция бойынша кимылдау уақытынан кейін іштен жанатын

козгалткыш немесе шөпті ұсақтайтын құрылғы төқтайды.

10.3 ¥сақтау

• Бакша ұсақтағышын беті тегіс және қатты жерге қойып, сенімді етіп орналастырыңыз.
• Корғаныш қолғаптар, қорғаныш көзілдірігі мен қорғау құлаққаптарын киіңіз. (⇒ 4.3)

• Түсіріп тастауға арналған жапқышты ашу. (⇒ 7.4)

• Бакша усактағышын косыңыз. (⇒ 10.1)

• Іштен жанатын қозғалтқыш максимальды айналу жылдамдығына (айналымдардың үдеру саны) жеткенше күтіңіз.
• Бакша усактағышын материалға толтырыңыз. (⇒ 8.5)
• Жұмыстан кейін бақша ұсақтағышын өшіріңіз (⇒ 10.2) және тазалаңыз. (⇒ 11.2)

11. Техникалық қызмет көрсету

Тек корғаныш колғаппен жұмыс істеңіз.

Токтамайынша пышактан устаушы болмаңыз.

Қажетті мәліметтер немесе көмекші құралдар жетіспей тұрса, әрдайым делдалға хабарласыңыз.

STIHL компаниясы техникалық қызмет көрсету және жәндеу жұмыстарын тек STIHL делдалдарына ғана орындатуға кеңес береді.

STIHL компаниясы STIHL тупнуска қосалқы бөлшектерін пайдалануға кеңес береді.

Кұрылғыға кез келген техникалық қызмет көрсету- немесе жөндеу жұмыстарын жүргізбес бұрын «Сіздің қауіпсіздігіңз үшін» тарауын (⇒ 4.), әсіресе «Қызмет көрсету және жөндеу» белімін (⇒ 4.7) мұқият оқып шығыңыз және барлық қауіпсіздік талаптарын бұлжытпай орынданыз.

Барлық техникалық қызмет көрсету- және тазалау жұмыстарын жүргізбес бұрын

оталдыру білтесі сымының штекерін суырып алыңыз!

Техникалық қызмет көрсету аралығы: әр пайдаланудан бұрын

Узак уақыт пайдалану үшін өрқашан мотор майының жеткілікті деңгейі және май мен ауа сүзгісін жиі ауыстыру әсіресе маңызды. Іштен жанатын көзгалтқышты пайдалану жөніндегі кез келген нұсқаулықтан Сіз таба алатын пайдалану және қызмет көрсету жөніндегі нұсқаулықтың талаптарын сақтаңыз.

Суыту қабырғалары үнемі таза тұруы керек, себебі тек сонда ғана іштен жанатын қозғалтқыштың жеткілікті түрде суытылуы қамтамасыз етіледі.

11.2 Курылғыны тазалау

Техникалық қызмет көрсету аралығы: әр пайдаланғаннан кейін

Құрылғыны әр пайдаланудан кейін тазалау керек. Жақсы күту ұұрылғыны зақымданулардан қорғайды және оның пайдалану мерзімін ұзартады.

Бакша усақтағышының тазалау позициясы:

Кұрылғыны суретте көрсетілген күйдегідей ғана тазалауға болады.

- Тиеу шунғымасын бөлшектеңіз. (⇒ 7.8)

Егер бакша ұсақтағышы сипатталғандай орнатылмаса, құрылғы (іштен жанатын қозғалтқыш) закымдалуы мүмкін.

Кысыммен аккан суды электр козгалтқыштың немесе іштен жанатын козгалтқыштың белшектеріне, сонымен

қатар тығыздауыштарға, мойынтіректер орнатылған жерлерге және электр бөлшектеріне, мысалы, ажыратқышқа бағыттауға тыйым салынады. Бүл қымбат жәндеу қажеттілігін тудырады.

Жиналып қалған батпақ пен органикалық қалдықтар қылшақ пен, ылғалды матамен немесе ағаш таяқ пен тазаланбаса, STIHL

компаниясы арнайы тазалағыш күралды пайдалануды ұсынады (мысалы, арнайы STIHL тазартқыш күралы).

Агрессивті жуғыш заттарды пайдаланбаныз.

Дискілі пышақтарды тұрақты тазалап тұру кажет.

Қозғалтқыштың дұрыс суытылуын қамтамасыз ету үшін, суыту қабырғаларын, желдеткіш қалқаншаларын, ауа сүзгісінің маңындағы кеңістікті және т.б. жиналып қалған балшықтан тазалаңыз.

11.3 Пышактардың күтімі

Жұмыстардың тек қорғаныш қолғаптармен ғана орынданыз!

Техникалық қызмет көрсету аралығы: әр пайдаланар алдында

• Тиеу шунғымасын шешіп алыңыз. (⇒ 7.8)
• Пышақтарда закымдану (жүзінің жарықтары немесе сызаттар) және тозу белгілерінің бар-жоғын тексеріңіз және қажет болса, аударып салыңыз немесе ауыстырыңыз.

Пышақ тозуының шектері:

Белгіленген тозудың шектеріне жетпес бұрын тиісті пышақтарды бұру немесе ауыстыру қажет. STIHL компаниясы STIHL делдалдарын ұсынады.

• Пышактың бірнеше жерінде тесіктен пышақ шетіне дейінгі қашықтықты өлшеңіз.
  Минималды кашыктык 6 мм

Пышакты буру:

Кескіш пышақ бұрылмалы пышақ ретінде басқарылады. Басқаша айтқанда, дөкір пышақтар бір рет бұрылуы мүмкін және құрылғы әрдайым жұмыска дайын тұрады. Әрқашан пышақтардың екеуін де бұрыңыз!

• Дискілі пышакты бөлшектеңіз. (⇒ 7.6)
- Бурандаларды (1) босатыңыз және гайкалармен (2) бірге бұрап шығарыңыз.
- Пышакты (3) жоғары қарай шығарыңыз.
• Дискілі пышақты тазалаңыз.

• Пышакты (3) бұрыңыз, оны дискілі пышақа кері бетімен орнатыңыз және тесіктердің орналасуын реттеңіз.
• Бурандаларды (1) саңылаулар арқылы орнатыңыз және гайкаларды (2) бұрап тартыңыз. Гайкаларды (2) 22 - 28 Нм созылу мезетімен бекемдеңіз.
  • Дискілі пышакты орнатыңыз. (⇔ 7.5)

Пышактарды кайрау:

Барлык ұсақтағыш пышақтарды тек ресми делдал қызметкерлеріне қайтаруға кеңес береміз. Өтпей қалған және дұрыс қайралмаған пышақтар (жүзінің бұрышы дұрыс емес, біркелкі қайралмаған пышақтардың әсерінен теңгерімсіздік және т.б.) кері сокқылардың туындау қаупін арттырады. Пайдаланушы кері лақтырылған ұсақталатын материалдан ауыр жаракат алуы мүмкін. Сонымен бірге бақша ұсақтағышының жұмысы (ұсақталатын материалды қабылдауы, пышақтардың орналасу тұрақтылығы және т.б.) нашарлауы мүмкін.

Жүздерінің екі жағы да өтпей қалған пышақтарды жұмысты жалғастырмас бұрын қайрау қажет.

Кұрылғының онтайлы жұмысына кепілдік беру үшін пышақтарды тек кәсіби маманға ғана қайтару қажет. STIHL компаниясы STIHL делдалдарына жүгінуге кеңес береді.

- Кайрау үшін пышактарды шешіп алыңыз.

• Кайрау кезінде пышақтарды, мысалы, сумен суытып отыру кажет. Металдың көк түске боялуына жол бермеңіз, себебі бүл пышақ жүзінің тезімділігін төмендетеді.
• Теңгерімсіздіктен дірілдердің туындауын болдырмау үшін пышактарды біркелкі етіп қайраңыз.
• Кұрылғыға орнатпас бұрын пышақтарда зақымдалу белгілерінің бар-жоғын тексеріңіз: Жузінің сынықтары және жарықтар байқалса немесе тозу шегіне жеткен болса, пышақтарды ауыстыру қажет.
• Пышақ жүздерін 30° кайрау бұрышымен кайраңыз.
• Пышактарды жузіне қарсы қайраңыз.
• Кайрағаннан кейін пышақ жүзінде пайда болған қырды майда түйіршікті ыскыш қағазбен кетіріңіз.
• Пышақтарды орнатқан кезде «Пышақтарды бұру» бөліміндегі бұрау сәттеріне назар аударыңыз.

11.4 Сына тәрізді белдікке қызмет көрсету

Техникалық қызмет көрсету аралығы: Әр 10 жұмыс сағаты сайын

Сына төрізді белдіктегі тозған жерлер мен зақымдарды көзбен қарап тексеріңіз және қажет болғанда ауыстырыңыз.

Сына төрізді белдік тартылуын тексеріңіз және қажет болғанда реттеңіз.

Керіліс тым аз болса, сына тәрізді бөлдік тозады, керіліс тым қатты болса, мойынтірек закымдалады. Сына тәрізді бөлдікті тексеру және реттеу үшін біліктілігіңіз жетіспесе, бұл жұмысты арнайы маманға тапсырыңыз.

Сына тәрізді белдіктің тартылуын тексеру:

• От алдыру білтесі сымының штекерін шығарыңыз.
• Бурандаларды (1) бурап босатыңыз, бірақ толығымен шығармаңыз (белдік қалқанында қалдырыңыз) және белдік қалқанын (2) шығарыңыз.
• Екі сына төрізді белдік шайбаларының арасын бас бармакпен басыңыз. Сына төрізді белдікті шамамен 10 мм басуға мүмкіндік болуы керек.

Сына төрізді белдіктің тартылуын реттеу:

• Козгалтқыштың бұрандалы қосылымын босату (суреті жок): Козгалтқыш бекіткішінің 3 бұрандасын босатыңыз, бірақ шығармаңыз; гайкаларды жоғарғы жаққа қарай ұстан тұрыңыз.
• Орнату гайкасын (3) айналдыру арқылы сына тәрізді белдікті тартыңыз.
• Реттегеннен кейін қозғалтқышты бекіту бұрандаларын қайтадан бекітіңіз және белдік қалқанын орнатыңыз.

11.5 Мотор майын

Техникалық қызмет көрсету аралығы:

Майды ауыстыру үшін пайдаланылған мотор майы мен толтырылатын май көлемі үшін ұсынылған майды ауыстыру аралықтарын іштен жанатын қозғалтқышты пайдалану женіндегі нұсқаулықтан алуға болады.

Ағызатын тесіктің бұрандалы тығыны:

• Бурандаларды (1) бурап босатыңыз, бірақ толығымен шығармаңыз (белдік қалқанында қалдырыңыз) және белдік қалқанын (2) шығарыңыз.
• Ағызатын тесіктің бұрандалы тығынын (3) шығарыңыз және мотор майын тегіңіз.
• Ағызатын тесіктің бұрандалы тығынын (3) қайтадан орнатыңыз және таза мотор майын құйыңыз. Бөлдік қалқанын (2) орнатыңыз.

11.6 Сактау шарттары

Бақ ұсақтағышын құрғак, жабық және таза жерде ұстау керек. құрылғы балалардың қолы жететін жерде тұрмаганына көз жеткізіңіз.

Бақ ұсатқышын жұмыска жарамды күйде және суарма шұңғымасы орнатылған күйде сақтау керек.

Бақ ұсатқышын пайдаланбаған кезде (қыз мезгілінде) келесі шарттарды сақтау керек:

• Кұрылғының барлық сыртқы белшектерін дұрыстан тазалап шығыңыз.
• Барлық қозғалмалы бөлшектерді жақсылап майлаңыз.
• Жанармай багы мен карбюраторды босатыңыз (мысалы, іштен жанатын козгалтқышты оталдыру арқылы).
• От алдыру білтесін бұрап алып, іштен жанатын қозғалтқышка от алдыру білтесінің тесігі арқылы шамамен 3 см³ мотор майын құйыңыз. Іштен жанатын қозғалтқышты от алдыру білтесінсіз бірнеше рет айналдырыңыз.

Өрт қаупі бар!

От алдыру білтесі сымының штекерін от алдыру білтесінің тесігінен алшак ұстаңыз (түтану қаупі бар).

• От алдыру білтесін қайтадан бұрап бекітіңіз.
• Майды ауыстырыңыз (⇔ іштен жанатын қозғалтқыштың пайдалану жөніндегі нұсқаулығы).
• Іштен жанатын қозғалтқышты жақсылап жауып, құрылғыны құргғақ, шаңнан қөрғалған бөлмеде тік күйде сақтаңыз.

12. Тасымалдау

Тасымалдар алдында «Қауіпсіздік шаралары» және «Құрылғыны тасымалдау» бөлімдерінде келтірілген нұсқауларды оқыңыз және ұстаныңыз. (⇒ 4.4)

12.1 Бакша усақтағышын тарту немесе итеру

• Бакша ұсақтағышын шұңғыманын жоғарғы бөлігінен (1) ұстан, артқа аударыңыз.
• Осы күйінде бақша ұсақтағышын (жаяу жүргіншінің жылдамдығымен) баяу алдыға салып итеруге немесе артқа салып тартуға болады.

12.2 Бакша ұсақтағышын көтеру немесе тасу

Бакша ұсақтағышының үлкен салмағына байланысты оны кемінде екі адам көтеруі керек. Қолдарды және дененің үстіңгі бөлігін жауып толығымен тұратын арнайы жарамды қорғаныс киімін киіңіз.

- Бакша усақтағышын көтеру үшін корпусты оң жағынан және іштен жанатын қозғалтқыштың астын сол жағынан ұстаңыз.

12.3 Бакша үсақтағышын жүк тиеу алаңына тасымалдау

- Бакша ұсақтағышын жүк тиеу алаңына тек тік күйінде тасымалдаңыз.

- Кұрылғыны жарамды бекіту құралдарымен аударылудан сақтану үшін бекітіңіз. Денгелек тірегін (1) немесе тиеу шүңғымасын (2) жіптермен немесе қайыспен бекітіңіз.

13. Тозу дәрежесін барынша азайту және зақымдардан қорғау

Техникалық қызмет көрсету туралы маңызды ақпарат

Бензинмен жұмыс істейтін бақша ұсақтағышы (STIHL GH)

Пайдалану женіндегі нусқаулықтың талаптарын сақтамау нәтижесінде, әсіресе қолдану мен қызмет көрсету қауіпсіздігіне немесе рұскат етілмеген құрамдас бөліктерді немесе қосалқы бөлшектерді қолдану нәтижесінде пайда болған кез келген материалдық залал немесе жарақаттану үшін STIHL компаниясы жауапкершілік тартпайды.

STIHL құрылғысының зақымдарын немесе шамадан тыс тозуын болдырмау үшін міндетті түрде мына маңызды нұсқауларды орындаңыз:

1. Тозатын белшектер

STIHL құрылғысының кейбір бөлшектері мақсатына сай пайдаланылған кезде де қалыпты тозуға тап болады және оларды пайдалану түрі мен ұзақтығына қарай уақыт өте келе ауыстыру керек.

Атап айтканда, оларға мыналар жатады:

• Пышак
  – Дискілі пышақ
  – Сына тәрізді белдік

2. Осы пайдалану жөніндегі нұсқаулықтың талаптарын орындау

STIHL құрылғысын пайдалану, сақтау және оған техникалық қызмет көрсету жұмыстарын осы пайдалану жәніңдегі нұсқаулықтың талаптарына сай мұқият өткізу көрек. Қауіпсіздік, пайдалану және техникалық қызмет көрсету нұсқауларын сақтамаудан пайда болған бүкіл шығындар үшін пайдаланушының өзі ғана жауапты болады.

Атап айтканда, бул мыналарға қатысты:

– өнімнің мақсатына сай қолданылмауы.
– STIHL компаниясы мақұлдамаған өндірістік материалдардың пайдаланылуы (майлағыш материалдар, бензин және мотор майы, іштен жанатын қозғалтқыштың пайдалану жөніндегі нұсқаулығын қараңыз).
– өнімге STIHL компаниясы рүксат етпеген өзгерістер енгізу.
– STIHL қамтамасыз етпеген аспа бөлшектерді, аспа құрылғыларды немесе кескіш құралдарды пайдалану.
– өнімді спорттық немесе конкурстық іс-шараларда қолдану.
– Бөлшектері ақаулы өнімді пайдаланудан болатын закымдар.

3. Техникалық қызмет көрсету жөніндегі жұмыстар

«Техникалық қызмет көрсету» бөлімінде көрсетілген барлық жұмыстар тұрақты түрде жүзеге асырылуы тиіс.

Техникалық қызмет көрсету жөніндегі осы жұмыстарды пайдаланушы өз бетімен өткізе алмаған жағдайда делдалға хабарласу керек.

STIHL компаниясы техникалық қызмет көрсету жөніндегі жұмыстарды және жәндеуді орындау үшін тек қана STIHL делдалдарына жүгінуді ұсынады.

STIHL делдалдары тұрақты түрде оқытуды ұсынады және техникалық ақпаратты қамтамасыз етеді.

Осы жұмыстар өткізілмеген жағдайда пайдаланушыны жауапкершілікке тартатын зақымдар пайда болуы мүмкін.

Олар мыналарды камтиды:

– Дұрыс сақтамауға байланысты тот басу және басқа да зақымдар.
– Тупнуска STIHL қосалқы бөлшектерін емес, басқа қосалқы бөлшектерді пайдаланудан пайда болған зақымдар мен жанама шығындар.
– Руксат етілген дилерлердің шеберханаларында орындалмаған техникалық қызмет көрсету немесе жөндеу нәтижесінде пайда болған зақымдар.

14. Баска да қосалқы бөлшектер

Дискілі пышақ жиынтығы

6903 700 5101

Бұрылмалы пышақ (2x)

6903 702 0101

Сына тәрізді белдік

6001 704 2100

15. Коршаган ортаны корғау

Усақталған материал түрмыстық қалдықтармен бірге тасталмауы тиіс, оны компост жасау үшін пайдалану қажет.

Орауыштар, кұрылғы және керек- жарактар қайта өндеуге болатын материалдардан өндірілген және сәйкесінше кәдеге жаратылуы тиіс.

Қалдық материалдарды экологияға зиян келтірмейтіндей бөлек жинау екіншілік шикізат материалдарын қайта пайдалану мүмкіндігін арттырады. Сондықтан қалыпты пайдалану мерзімі аякталғаннан кейін құрылғыны екіншілік шикізат материалдарын қабылдау орындарына өткізу қажет. Көдеге жарату талаптарын сақтамау денсаулыққа зиян келтіруі және қоршаған ортаны ластауы мүмкін.

16. Сэйкестік бойынша мәлімдеме

16.1 STIHL GH 370.1 S бақша ұсақтағышының ЕО талаптарына сәйкестігі туралы декларация

төменdegіні толық жауапкершілікпен жариялайды:

– Конструкция: Бакша усақтағышы
- Фабрика таңбасы: STIHL
- Typi: GH 370.1 S

• Айналымның кесімді санындағы кесімді куат: 3,4 | 3000 кВт | /мин
  – Сериялық нөмірі: 6001
  2000/14/EC, 2006/42/EC, 2014/30/EU және 2011/65/EU директиваларының тиісті талаптарына сәйкес келеді және теменdegі стандарттардың өндірілген қүнде жарамды болған нұскаларына сәйкес әзірленіп жасалды: EN 13683 және EN ISO 14982.

Есептелген және кепілді дыбыстық куат деңгейінің көрсеткіштері 2000/14/ЕС директивасының V қосымшасына сәйкес анықталды.

– Есептелген дыбыстык куат деңгейі: 100,4 dB(A)
- Кепілді дыбыстық куат деңгейі: 103 dB(A)

Техникалық құжаттар STIHL Tirol GmbH компаниясының иелігінде.

Өндірілген жылы мен машина нөмірі бакша ұсақтағышында көрсетілген.

Langkampfen, 02.08.2021

STIHL Tirol GmbH

M.a.

M. Tica

Matthias Fleischer, Зерттеу және әнімдерді әзірлеу бөлімінің бастығы

M.a.

Sven Zimmermann, сапаны бақылау жөніндегі негізгі бөлім бастығы

16.2 Сәйкестік белгісі

EAC Кеден одагының техникалық нормалары мен талаптарының сақталуын растайтын EAC

сертификаттары және сәйкестік туралы әтініштер жәніндегі ақпарат, төменде келтірілген, www.stihl.ru/eac сондай-ақ STIHL компаниясының кез келген елдегі екілдігінде қол жетімді.

Украинаның техникалық нормативтері мен талаптары орындалды.

16.3 Белгіленген қолданыс кезеңі

Толык белгіленген қызмет ету мерзімі 30 жылға дейінгі мерзімді құрайды.

Белгіленген қолданыс кезеңі уақытында, қолдану жөніндегі нұсқаулықтың талаптарына сәйкес тұрақты техникалық қызмет және күтім керсетіледі.

16.5 STIHL еншілес кәсіпорындары

РЕСЕЙ ФЕДЕРАЦИЯСЫ

Шуғыл желі: [phone]

Эл. пошта: [e-mail]

УКРАИНА

«Андреас Штіль» ЖШК

Антонов к-сі, 10 уй, Чайки ауылы

Шуғыл желі: [phone]

16.6 STIHL өкілдіктері

БЕЛАРУСЬ

Өкілдік

Шуғыл желі: [phone]

KA3AKCTAH

Өкілдік

050026, Алматы к-сы, Казақстан

Шуғыл желі: [phone]

16.7 STIHL импорттаушылары

РЕСЕЙ ФЕДЕРАЦИЯСЫ

ООО «ШТИЛЬ ЗЮДВЕСТ»

Фабрика таңбасы:	STIHL
Улгі:	GH 370.1 S
Сериялық нөмірі:	6001
Іштен жанатын	4 тактілі іштен
қозғалтқыш, түрі:	жанатынқозғалтқыш
Түрі:	EVC 1000.0
Айналымның
кесімді санындағы	3,4 | 3000
кесімді куат:	кВт | /мин
Жұмыс көлемі:	196 текше см
Іске қосу	Сымды іске
құрылғысы:	қосу
Жанармай багы:	1,4 л
Шапқыш бөлігінің
жетегі:	үздіксіз
2000/14/EC / S.I. 2001/1701 бойыншаөлшем:
Кепілді дыбыстық
қуат деңгейі L_WAd	103 dB(A)
Ықтимал дәлсіздік	3,0 dB(A)
K_WA
EN 13683 бойынша өлшем:
Жұмыс орнындағы
дыбыстық қысым
деңгейі L_pA	94 dB(A)
Ықтимал дәлсіздік	3 dB(A)
K_pA
Бұрау сәті
Пышақтар
жынтығы:	52 – 60 Нм
Бұрау сәті
Бұрылмалы пышақ:	22 – 28 Нм
¥/Е/Б:	128/77/140 см
Салмағы:	45 кг

17.1 REACH

REACH химиялық заттарды тіркеу, бағалау және өкілдендіру туралы ЕС реттеуін білдіреді.

1907/2006 нөмірлі REACH Регламентін (ЕС) орындау туралы акпарат www.stihl.com/reach сайтында берілген.

Іштен жанатын қозғалтқышты пайдалану жөніндегі нұсқаулықты қараңыз.

Жажет болған кезде делдалға жүгініңіз, STIHL компаниясы STIHL делдалдарына жүгінуге кеңес береді.

Акаулык:

Іштен жанатын қозғалтқыш түтанбайды

Ыктимал себебі:

• Тиеу шунғымасы дұрыс жабылмаған
• Дискілі пышақ бұғатталған
  – Бакта жанармай жок; жанармай кубыры бітелген
  – Бактағы жанармай нашар, ласталған немесе ескі
  – От алдыру білтесі сымының штекері от алдыру білтесінен алынған; оталдыру сымы штекерге нашар бекітілген
  – Ауа сүзгісі ласталған
• От алдыру білтесі ақаулы немесе закымдалған; электродтар арасындағы дұрыс емес қашықтық

- Көп рет іске қосу әрекеттерінен кейін іштен жанатын қозғалтқыш «шаршаған»

Акаулықты жою әдісі:

– Тиеу шунғымасын дұрыс косып, бұрау (⇒ 7.7)
- Корпустан өсімдіктердің қалдық материалын алып тастау (Назар аударыңыз: от алдыру білтесі сымының штекерін алдын ала шығарыңыз)
– Бакты жанармаймен толтыру, жанармай кубырын тазалау (⇒ 7.9)
– Әрқашан жаңа маркалы жанармайды, этилденген емес бензинді пайдаланыңыз, карбюраторды тазалаңыз (⇒ 7.9)
– От алдыру білтесі сымының штекерін салыңыз; оталдыру сымы мен штекердің арасындағы байланысты тексерініз 📄 ✗
- Ауа сүзгісін тазалау 📄 ✗
– От алдыру білтесін тазалаңыз немесе ауыстырыңыз; электродтардың арасындағы саңылауды реттеңіз 🚫 ✗
– От алдыру білтесін бұрап алыңыз және кептіріңіз, стартер арқанын от алдыру білтесі алынған кезде бірнеше рет тартыңыз (коммутатор О позициясында болуы тиіс)

Акаулык:

Іштен жанатын козгалткыш ете катты қызады

Ыктимал себебі:

– Суыту кабырғалары ластанған
– Іштен жанатын қозғалтқыштағы майдың деңгейі өте төмен.

– Іштен жанатын қозғалтқышка үстінен ұсақталған материал себілді

– Суыту кабырғаларын тазалау (⇒ 11.2)
- Мотор майын тағы толтыру (⇒ 7.9)
– Іштен жанатын қозғалтқыштың үстіндегі ұсақталған материалды сыпырып тастау

Акаулык:

¥сақталатын материал тартылмайды

Ыктимал себебі:

– Дөкір немесе қате тегістелген пышақ

– Пышакты буру немесе өткірлеу; өткірлеу кезінде 30° өткірлеу бурышын сақтаңыз (⇒ 11.3) ✗

Акаулык:

Усактағыш куаттылығының төмендеуі

Ыктимал себебі:

– Пышакты кайта кайрау немесе ауыстыру (⇒ 11.3) ✗
– Пышактарды дұрыстап қайрау (⇒ 11.3) ✗
– Кезбен карап бақылау арқылы дискілі пышақты тексеру және кажет болғанда ауыстыру (⇒ 7.6)

Акаулык:

Жұмыс кезінде қатты дірілдеу; қалыпсыз шу, сатыр

Ыктимал себебі:

– Дискілі пышақ не пышақ ақаулы
– Козгалткыштың ныгайткышы босаған

– Бурандалар босатылған

• Кескіш беліктің дискілі пышақтарын, пышақтарын, бұрандаларын, гайкаларын, шайбаларын және мойынтіректерін тексеріңіз, қажет болғанда жәнденеңіз ✗
  – Козгалткыштың бекіткіш бурандаларын тартыңь
  – Бүрандалардың берік бекітілгендігін тексеріңіз ✗

19. Техникалық қызмет көрсету жоспары

Кызмет көрсету жұмыстарын өткізген кезде, пайдалану жөніндегі осы нұсқаулықты STIHL делдалыңызға беріңіз.

Ол алдын ала басылған өрістерде қызмет көрсету жұмыстарының өткізілуін растайды.

Қызмет көрсету өткізілген күні

Келесі қызмет көрсету қүні

STIHL GH 370 S

STIHL

A

INT 1
