RE 150 Plus - Spălător cu presiune STIHL - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului RE 150 Plus STIHL în format PDF.
| Tip produs | Mașină de spălat cu presiune |
| Marcă | STIHL |
| Model | RE 150 Plus |
| Presiune maximă de funcționare | 150 bar |
| Debit maxim | 500 l/h |
| Tipul de acționare | Motor electric |
| Puterea motorului | 1900 W |
| Tensiune rețea | 230 V / 50 Hz |
| Clasă de protecție | II |
| Greutate | 18,5 kg |
| Dimensiuni (L x l x H) | 450 x 370 x 600 mm |
| Lungime furtun de înaltă presiune | 10 m |
| Lungime furtun de alimentare | 3 m |
| Rezervor de detergent | 1 l, detașabil |
| Nivel de presiune sonoră (LpA) | 75 dB(A) |
| Nivel de putere sonoră (LwA) | 92 dB(A) |
| Valoare vibrații (mână-braț) | < 2,5 m/s² |
| Duza reglabilă | Da, de la jet plat la jet punctual |
| Freza de murdărie | Inclus în livrare |
| Oprire de siguranță | Da |
| Funcții principale | Curățarea vehiculelor, teraselor, fațadelor, uneltelor de grădină |

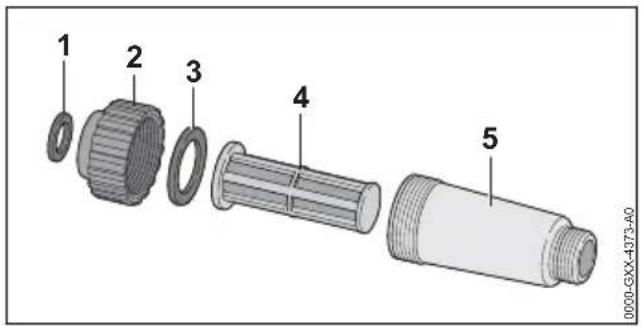

| Întreținere | Curățarea regulată a filtrului de sită, verificarea duzei |
| Reparație | Piese de schimb disponibile la dealerul STIHL autorizat |
Întrebări frecvente - RE 150 Plus STIHL
Întrebările utilizatorilor despre RE 150 Plus STIHL
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Spălător cu presiune în format PDF gratuit! Găsiți manualul dvs. RE 150 Plus - STIHL și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. RE 150 Plus mărcii STIHL.
MANUAL DE UTILIZARE RE 150 Plus STIHL
1 Prefață.... 125
2 Informații referitoare la acest Manual de instrucțiuni....125
3 Cuprins....126
4 Instructiuni de siguranță....127
5 Pregătirea aparatului de curățat cu presiune înaltă pentru utilizare....134
6 Asamblarea aparatului de curățat cu înaltă presiune.... 134

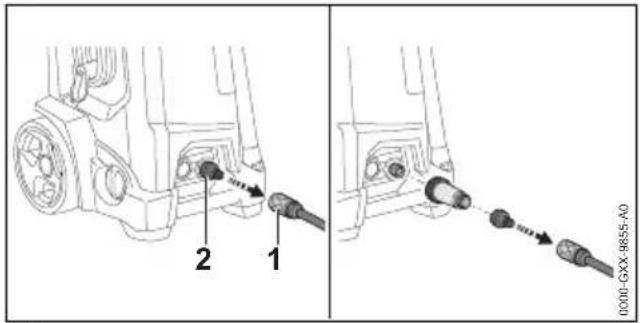

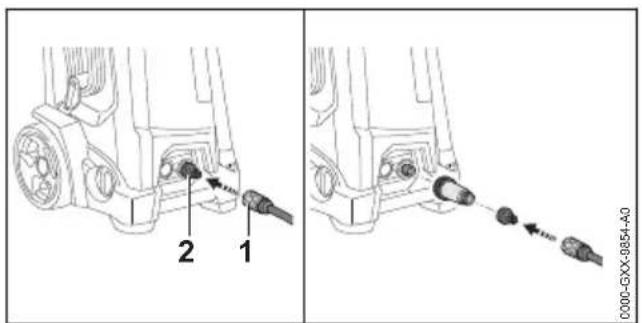

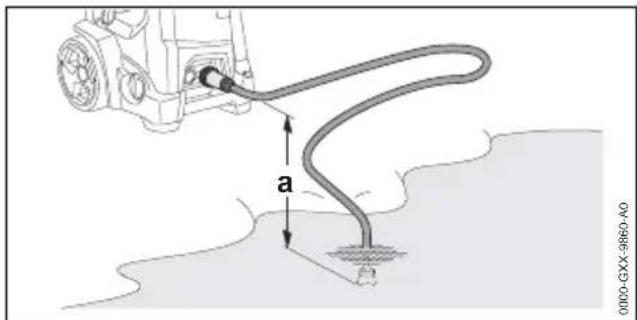

7 Conectarea la o sursă de apă.....136
8 Racordati electric aparatul de curățat cu înaltă presiune.... 137
9 Pornirea și oprire aparatului de curățat cu presiune înaltă.... 137
10 Lucrul cu aparatul de curățat cu înaltă pre-
siune.... 138
11 După lucru....141
12 Transportarea.... 142
13 Stocarea....142
14 Curățare.... 143
15 Întreținere....144
16 Reparare.... 144
17 Depanare.... 144
18 Date tehnice....146
19 Piese de schimb și accesorii....147
20 Eliminare.... 147
21 Declaratie de conformitate EU.... 148
22 Declaratia de conformitate UKCA.... 148
1 Prefață
Stimată clientă, stimate client,
ne bucurăm că ați ales STIHL. Dezvoltăm și executăm produsele noastre în calitate de vârf, conform nevoilor clienților noștri. În felul acesta iau naștere produse de mare fiabilitate chiar și în condiții de solicitare extremă.
STIHL înseamnă calitate de vârf și în domeniul de service. Atelierele noastre de specialitate oferă consiliere și instrucțiuni competente, dar și o cuprinzătoare asistență tehnică.
Compania STIHL se angajează în mod expres să protejeze natura. Aceste instrucțiuni de utilizare sunt concepute pentru a vă ajuta la utilizarea sigură și ecologică a produsului dumneavoastră STIHL pe o durată lungă de exploatare.
Vă multumim pentru încredere și vă dorim multă bucurie la utilizarea produsului dumneavoastră STIHL.
N.a. Still
Dr. Nikolas Stihl
IMPORTANT! ÎNAINTE DE UTILIZARE, CITITI ŞI PĂSTRATI INSTRUCTIUNILE.
2 Informații referitoare la acest Manual de instrucțiuni
2.1 Documente valabile
Sunt valabile prevederile locale privitoare la securitate.
În afara acestui manual de utilizare, citiți, respectați și păstrați următoarele documente:
- Manualul de utilizare și ambalajul accesorii-
lor utilizate
- Manualul de utilizare și ambalajul detergentului utilizat
2.2 Identificarea Notelor de avertizare din text
PERICOL
■ Această notă indică pericolele care au ca rezultat răniri grave sau decese.
- Măsurile specificate pot împiedica rănirile grave sau decesele.
AVERTISMENT
■ Această notă poate indica pericolele care au ca rezultat răniri grave sau decese.
- Măsurile specificate pot împiedica rănirile grave sau decesele.
INDICATIE
■ Această notă indică pericolele care pot avea ca rezultat avarierea bunurilor.
- Măsurile specificate pot împiedica avarierea bunurilor.
2.3 Simboluri în text
Acest simbol se referă la un capitol din aceste instrucțiuni de folosire.
3 Cuprins

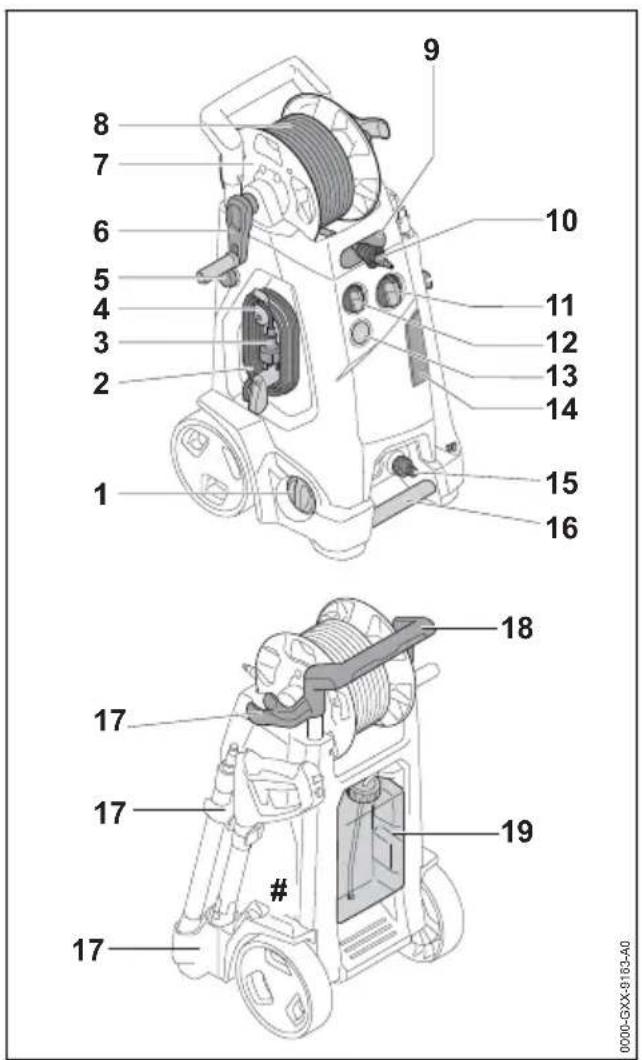

3.1 Curățător cu înaltă presiune

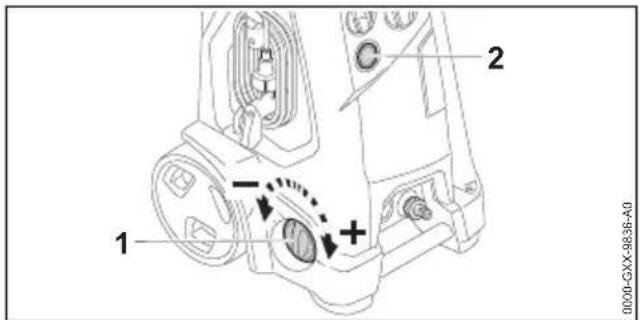

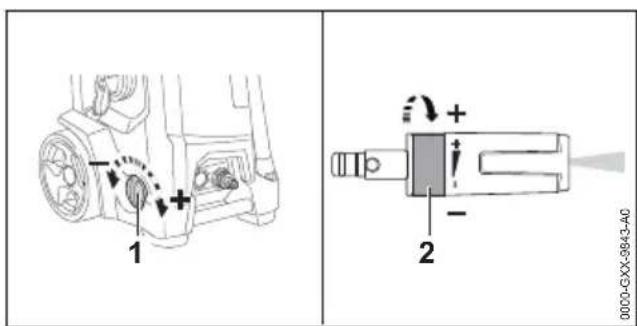

1 Regulator rotativ
Regulatorul rotativ este folosit pentru reglarea presiunii de lucru și a cantității de apă.
2 Cablu de racord
Cablul de racord conectează curățătorul cu înaltă presiune la ștecherul de rețea.
3 Štecher de rețea
Ştecherul conectează cablul electric la o priză de perete.

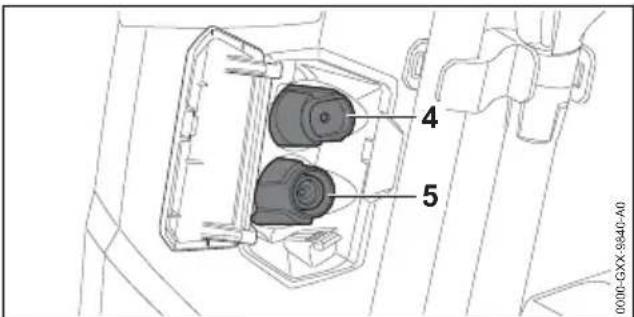

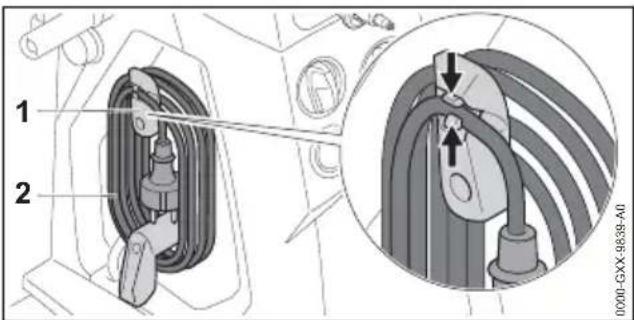

4 Suport cu clemă
Suportul are rolul de preluare și de păstrare a cablului de racord și este rotativ. Clipul menține ștecherul de rețea la cablul de racord înfășurat.

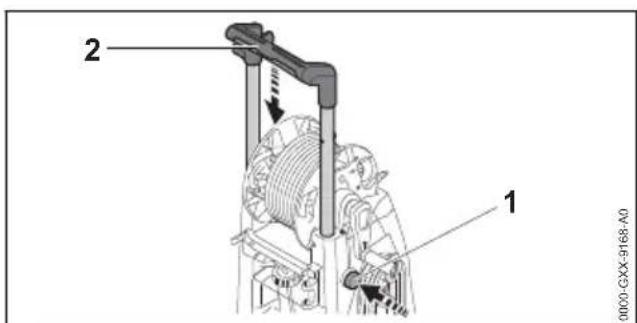

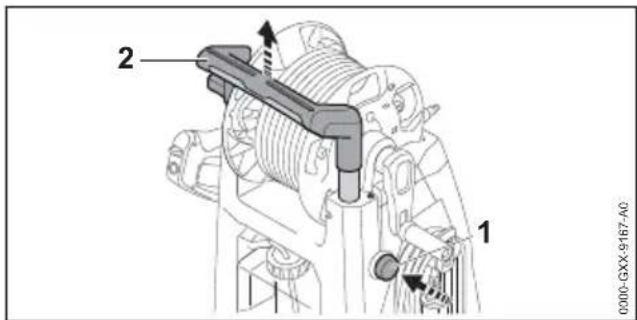

5 Buton de blocare
Butonul de blocare blochează ajustarea mânerului.

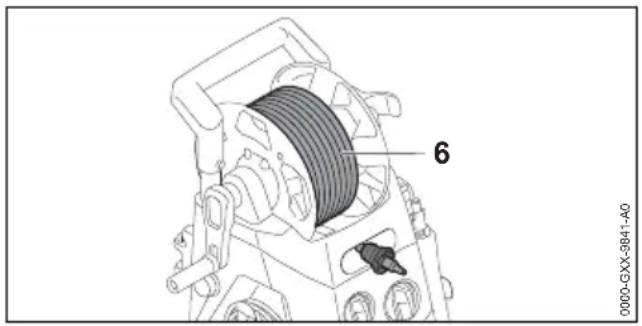

6 Manivelă
Manivela are rolul de rotire a tamburului de furtun.

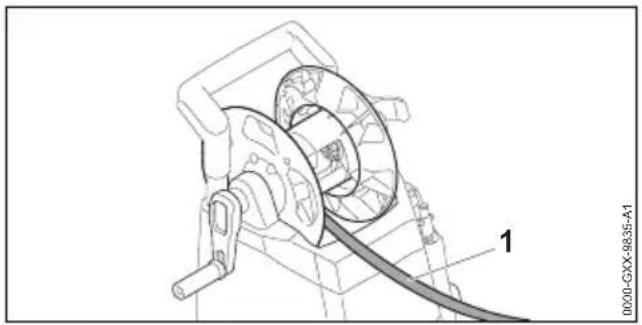

7 Tambur de furtun
Tamburul de furtun folosește la înfășurarea furtunului de înaltă presiune.
8 Furtun de înaltă presiune
Furtunul de înaltă presiune transferă apa de la pompa de înaltă presiune spre pistolul de injectie.
9 Orificiu de ghidare
Orificiul de ghidare ghidează furtunul de înaltă presiune din față spre tamburul de fur-tun.

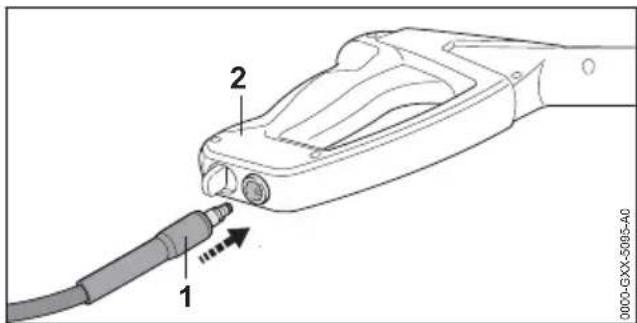

10 Stut
Ştuțul leagă furtunul de înaltă presiune de pistolul de injecție.

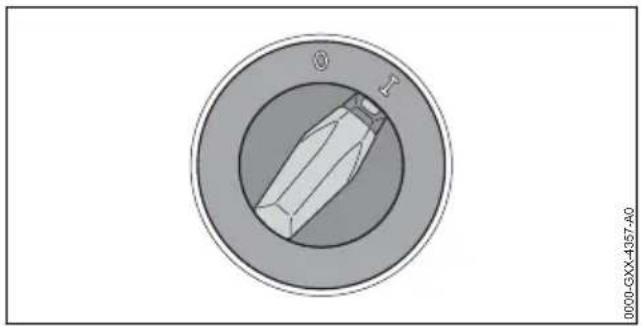

11 Întrerupător rotativ
Întrerupătorul rotativ servește la activarea și la dezactivarea curățătorului cu înaltă pre-siune.

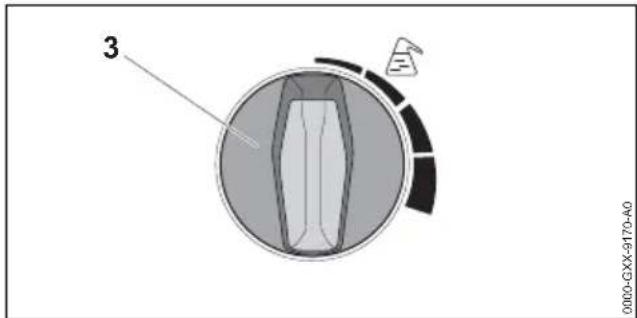

12 Mâner de dozare
Mânerul de dozare este folosit pentru regla- rea dozării dorite a agentului de curățare.
13 Manometru
Manometrul indică presiunea pompei de înaltă presiune.

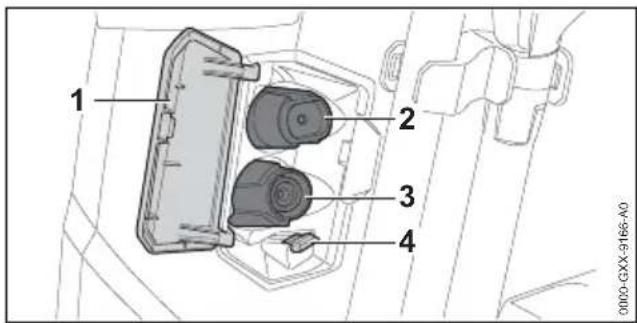

14 Clapetă
Clapeta acoperă duzele livrate și acul de curățare.

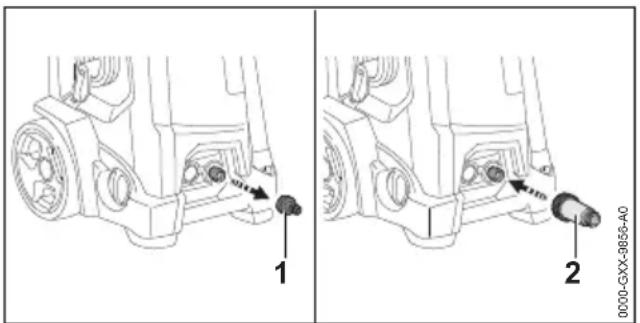

15 Stut
Ştuțul se folosește la racordul furtunului de înaltă presiune.
16 Mâner de transport
Mânerul de transport folosește la purtare curățătorului cu înaltă presiune.

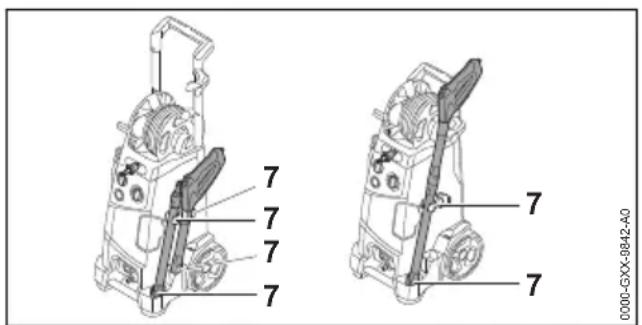

17 Suport
Suporturile folosesc la păstrarea dispozitivului de stropire.
18 Toartă
Mânerul folosește la purtarea și deplasarea curățătorului cu înaltă presiune.

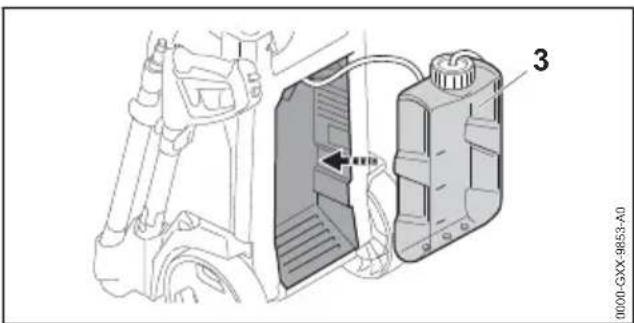

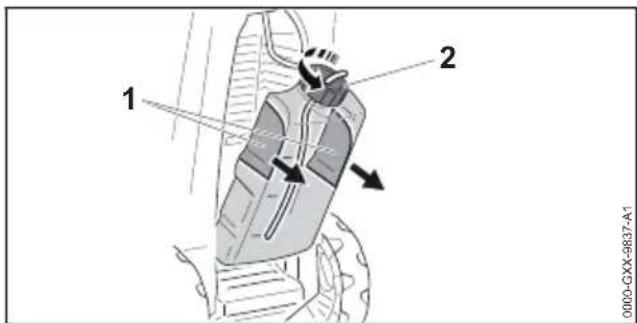

19 Recipientul de detergent
Recipientul de detergent are rolul de curățare cu agenti de curățare.
# Plăcuță de identificare cu seria mașinii
4 Instructiuni de siguranță română

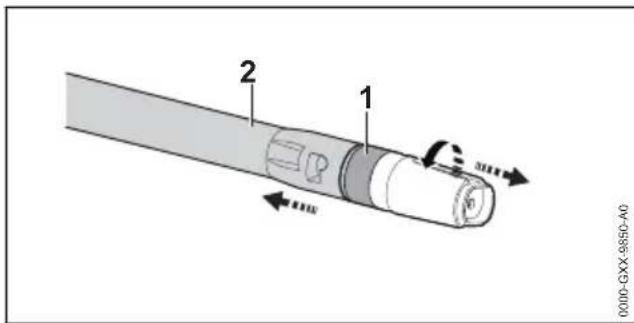

Tubul pentru jet leagă pistolul de pulverizare la duză.
2 Pistol de pulverizare
Pistolul de pulverizare serveşte la susținerea și ghidarea dispozitivului de injecție.

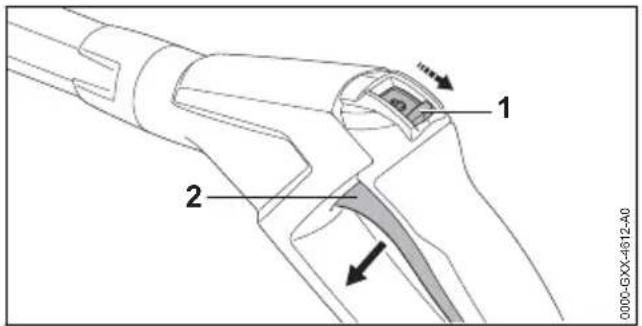

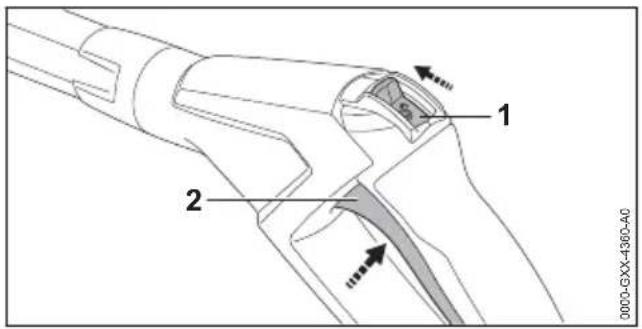

3 Pârghie de fixare
Pârghia de fixare deblochează pârghia.
4 Pârghie
Pârghia deschide și închide supapa în pistolul de injecție. Pârghia activează și oprește jetul de apă.

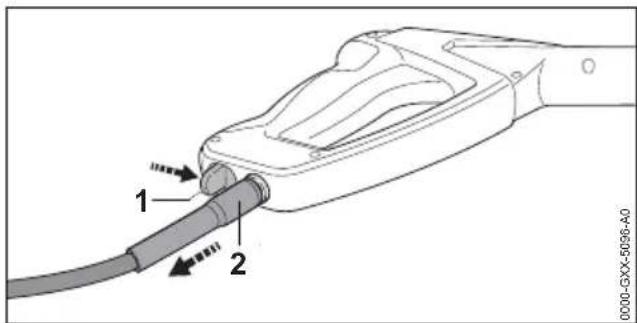

5 Pârghie blocatoare
Pârghia blocatoare menține ștuțul în pistolul de injectie.

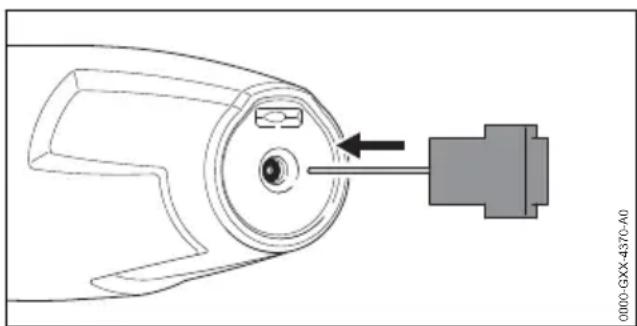

6 Ac de curățare
Acul de curățare are rolul de curățare a duzelor.

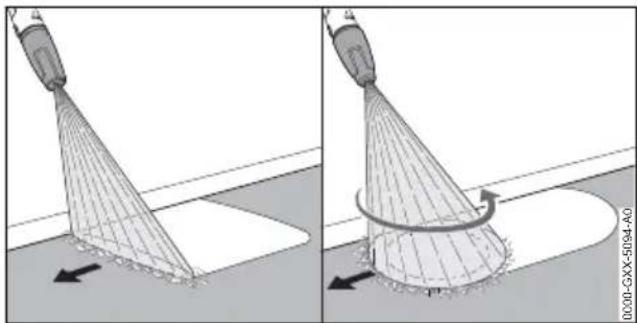

7 Duză de jet plat
Duza de jet plat generează un jet de apă plat.
8 Duza rotorului
Duza rotorului generează un jet de apă rotativ.
3.3 Simboluri
Pot exista simboluri pe curățătorul cu înaltă pre- siune și pe dispozitivul de stropire, iar acestea semnifică următoarele:
În această poziție, maneta de fixare deblochează pârghia.
În această poziție, maneta de fixare blochează pârghia.
Nu aruncați produsul la gunoiul menajer.
Nivelul calculat de putere acustică conform Directivei 2000/14/CE în dB(A), pentru a se putea compara nivelul emisiilor de zgomot a produselor electronice.
STIHL G.
Aceste simboluri identifică piesele de schimb originale STIHL și accesorile originale STIHL.
4 Instrucțiuni de siguranță
4.1 Simboluri de avertizare
Simbolurile de avertizare de pe curățătorul de mare presiune au următoarea semnificatie:
Respectați instrucțiunile de siguranță și măsurile în legătură cu acestea.
Citiți, respectați și păstrați Manualul de instrucțiuni.
- Nu îndreptați jetul de apă spre persoane și animale.
- Nu îndreptați jetul de apă spre instalații electrice, conexiuni electrice, prize și cabluri ce conduc curent electric.
- Nu îndreptați jetul de apă spre aparate electrice și spre curățătorul de mare presiune.
În cazul în care cablul electric sau cablul prelungitor sunt deteriorate: scoateți stecherul din priza de perete.
Nu racordati curățătorul de înaltă pre- siune direct la rețeaua de apă potabilă.
Deconectați curățătorul de mare pre- siune în timpul pauzelor de lucru, transportului, depozitării, întreținerii sau reparațiilor.
Nu folosiți, nu transportați și nu păstrați curățătorul de mare presiune la temperaturi sub 0 °C.
4.2 Utilizare conform cu destinația
Curățătorul cu înaltă presiune STIHL RE 150 PLUS sau RE 170 PLUS servește la curățarea, spre exemplu, a autovehiculelor, remorcilor, teraselor, drumurilor și a fațadelor.
Este interzisă utilizarea curățătorului cu înaltă presiune pe timp ploios.
▲ AVERTISMENT
■ Atunci când curățătorul cu înaltă presiune nu este folosit conform destinației, persoanele pot suferi grave leziuni corporale, până la cauza-
română 4 Instrucțiuni de siguranță
toare de deces, și se pot genera daune materiale.
- Utilizați curățătorul cu înaltă presiune conform celor prezentate în aceste instrucțiuni de utilizare.
Curățătorul cu înaltă presiune STIHL RE 150 PLUS sau RE 170 PLUS nu este adecvat pentru următoarele aplicații:
- Curățarea azbocimentului și a suprafețelor similare
- Curățarea suprafețelor, care sunt vopsite sau lăcuite cu vopsea cu conținut de plumb
- Curățarea suprafețelor, care intră în contact cu alimente
- Curățarea curățătorului cu înaltă presiune
4.3 Cerințe privind utilizatorul
▲ AVERTISMENT
■ Utilizatorii neinstruiti nu pot identifica și nu pot evalua pericolele pe care le prezintă curățatorul de mare presiune. Risc de răniri grave sau deces pentru utilizator sau alte persoane.
- Citiți, respectați și păstrați instrucțiu-nile de utilizare.
În cazul în care curățătorul de mare presiune este predat altei persoane: predați odată cu acesta și manualul de instrucțiuni.
Se asigură faptul că utilizatorul îndeplinește cerințele următoare:
– Utilizatorul este odihnit.
—Această mașină nu trebuie utilizată de persoane (inclusiv copii) cu capacitateți fizice, senzoriale sau mentale reduse sau lipsite de experientă și cunoștințe.
- Utilizatorul poate identifica și evalua pericolele pe care le generează curățătorul cu înaltă presiune.
- Utilizatorul este major sau este instruit în profesie sub supraveghere conform reglementărilor naționale corespunzătoare.
- Utilizatorul trebuie să fie instruit de către un atelier de specialitate STIHL sau un expert în domeniu, înainte să folosească pentru prima dată curățătorul de mare presiune.
- Utilizatorul nu se află sub influența alcoolului, a medicamentelor sau a drogurilor.
Dacă există neclarități: adresați-vă unui dis- ribuitor STIHL.
4.4 Îmbrăcăminte și echipament
▲ AVERTISMENT
În timpul lucrului, obiectele pot fi proiectate cu viteze mari. Pericol de rănire.
▶ Purtati ochelari de protectie care să se muleze ferm. Ochelari de protectie adecvați, verificați conform normei EN 166 sau conform prevederilor naționale, se pot găsi în comerț cu identificarea corespunzătoare.
- Purtați o bluză strânsă pe corp cu mâneci lungi și pantaloni lungi.
■ Pe parcursul lucrărilor pot fi generați aerosoli. Aerosolii inspirași vă pot afecta sănătatea și pot declanșa reacții alergice.
- O evaluare a riscurilor trebuie efectuată în funcție de suprafețele ce trebuie curățate și de mediul acestora. - În cazul în care rezultă din cadrul evaluării de risc faptul că se formează aerosoli: purtați o mască de protecție din clasa de protecție FFP2 sau o clas de protecție similară.
În cazul în care utilizatorul poartă încălțăminte necorespunzătoare, acesta poate aluneca. Pericol de rănire.
- Purtați încălțăminte stabilă, cu talpă aderentă.
4.5 Spațiu de lucru și mediu
▲ AVERTISMENT
■ Persoanele neautorizate, copiii și animalele nu pot recunoaște și evalua pericolele pe care le reprezintă curățătorul cu înaltă presiune și obiectele proiectate. Persoanele neautorizate, copiii și animalele pot fi rănite grav, iar bunurile pot fi avariate.
▶Țineți la distanță de zona de lucru persoanele neimplicate, copiii și animalele.
▶Curățătorul cu înaltă pre-
siune nu se va lăsa nesupra-
vegheat.
- Asigurați-vă de faptul că nu este posibilă joaca copiilor cu curățătorul cu înaltă pre-siune.
În timpul lucrului pe vreme ploioasă sau întrun mediu umed, există pericol de electrocutare. Utilizatorul poate fi rănit grav sau chiar omorât, iar curățătorul cu înaltă presiune se poate deteriora.
▶ Nu lucrați în ploaie.
- Curățătorul cu înaltă presiune se instalează astfel încât să nu se ude de la apa picurată.
- Curățătorul cu înaltă presiune se instalează în afara zonei de lucru umede.
■ Componentele electrice ale curățătorului cu înaltă presiune pot produce scântei. Scânteile pot declanșa incendii și explozii într-un mediu foarte inflamabil sau exploziv. Risc de rănire gravă a persoanelor sau de deces și de avariere a bunurilor.
▶ Nu lucrați niciodată într-un mediu foarte inflamabil sau exploziv.
4.6 Stare de funcționare sigură
Curățătorul de mare presiune se află într-o stare sigură doar dacă sunt îndeplinite următoarele condiții:
- Curățătorul de mare presiune nu este deteriorat.
- Furtunul de înaltă presiune, cuplajele și dispozitivul de stropire nu sunt deteriorate.
- Dispozitivul de stropire este montat corect.
- Cablul electric, cablul prelungitor și stecărele aferente nu sunt deteriorate.
- Curățătorul de mare presiune este curat și uscat.
- Dispozitivul de stropit este curat.
- Elementele de comandă funcționează și nu sunt modificate.
- Acest curățător de mare presiune conține accesorii originale STIHL.
- Accesoriiile au fost montate corect.
▲ AVERTISMENT
Într-o stare nesigură, componentele ar putea să nu mai funcționeze corect, iar dispozitivele de siguranță ar putea fi dezactivate. Persoanele pot fi rănite grav sau chiar omorâte.
- Lucrați cu un curățător de mare presiune nedeteriorat.
▶ Lucrați cu un furtun de înaltă presiune nedeteriorat, cu cuplaje nedeteriorate și cu un dispozitiv de stropire nedeteriorat. - Montați dispozitivul de stropire conform descrierii din Manualul de instrucțiuni.
▶ Lucrați numai în cazul în care cablul electric, cablul prelungitor și ștecărul nu sunt deteriorate.
În cazul în care curățătorul de mare presiune este murdar sau umed: curățați curățătorul de mare presiune și lăsați-l să se usuce.
- Dacă dispozitivul de stropit este murdar: curățați dispozitivul de stropit.
▶ Nu modificati curățătorul de mare presiune.
▶ Dacă elementele de comandă nu funcționează: nu utilizati curățătorul de mare presiune.
▶ Pentru acest curățător de mare presiune este necesară folosirea accesoriiilor STIHL originale.
Montați accesoriiile așa cum este prezentat în acest manual de utilizare sau în instrucțiunile de utilizare ale accesoriiilor.
- Nu introduceți obiecte în orificiile curățătorului de mare presiune.
- Înlocuiti panourile indicatoare uzate sau deteriorate.
- Dacă există neclarități: adresați-vă unui distribuitor STIHL.
4.7 Utilizarea
▲ AVERTISMENT
În anumite situații, utilizatorul nu poate lucra în mod concentrat. Utilizatorul se poate împiedica, poate cădea și se poate răni grav.
▶ Lucrați calm și metodic.
În cazul în care condițiile de lumină și de vizibilitate sunt nefavorabile: nu folosiți curățătorul de mare presiune.
▶ Operați curățătorul de mare presiune pe cont propriu.
▶ Aveți grijă la obstacole.
▶ Lucrați stând în picioare, menținându-vă echilibrul. Când lucrați la înălțime, folosiți o platformă sau schele care prezintă siguranță.
În cazul în care simții semne de oboseală: luați o pauză de lucru.
■ Dacă în timpul lucrului curățătorul de mare presiune are un comportament diferit sau neobișnuit, acesta ar putea fi într-o stare nesigură. Risc de rănire gravă a persoanelor și de pagube materiale.
Încetați lucrul, scoateți din priză ștecherul cablului electric și apelați la un distribui- tor STIHL.
- Operați curățătorul de mare presiune în picioare.
▶ Nu acoperiți curățătorul de mare presiune, pentru a asigura un schimb de aer de răcire adecvat.
În cazul în care maneta pistolului de stropit este eliberată, pompa de înaltă presiune se decuplează automat și apa nu mai curge din duză. Curățătorul de mare presiune este în regimul standby și rămâne în continuare conectat. În cazul în care maneta pistolului de stropit este apăsată, pompa de înaltă presiune se cuplează automat și apa este evacuată din duză. Risc de rănire gravă a persoanelor și de pagube materiale.
În cazul neutilizării: blocați maneta pistolului de stropit.
- Deconectați curățătorul de mare presiune.
- Scoateți stecărul de rețea al curățătorului de mare presiune din priza de perete.
- Apa poate să înghețe pe suprafața de curățat și pe componentele curățătorului de mare presiune la temperaturi mai mici de 0 °C. Utilizatorul poate aluneca, poate cădea și se poate răni grav. Se pot produce pagube materiale.
- Nu utilizati curățatorul de mare presiune la temperaturi mai mici de 0°C.
În cazul în care se trage de furtunul de înaltă presiune, de furtunul de apă sau de cablul electric, curățătorul de mare presiune se poate mișca și poate cădea. Se pot produce pagube materiale.
- Nu trageți de furtunul de înaltă presiune, de furtunul de apă sau de cablul electric.
În cazul în care curățătorul de mare presiune este așezat pe o suprafață încinată, denivelată sau instabilă, acesta se poate deplasa și poate cădea. Se pot produce pagube materiale.
- Asezați curățătorul de mare presiune pe o suprafață orizontală, netedă și stabilă.
În cazul în care se lucrează la înălțime, curățătorul de mare presiune sau dispozitivul de
stropit pot cădea. Risc de rănire gravă a persoanelor și de pagube materiale.
▶ Folosiți o platformă pentru activități de ridicare sau o schelă sigură.
▶ Nu așezați curățătorul de mare presiune pe o platformă de lucru sau pe o schelă.
În cazul în care raza de acțiune a furtunului de înaltă presiune nu este suficientă: pre-lungiți furtunul de înaltă presiune cu un pre-lungitor de furtun de înaltă presiune.
- Asigurați dispozitivul de stropit împotriva căderii.
■ Jetul de apă poate desprinde fibre de azbest din suprafețe. Fibrele de azbest se pot distribui după uscare în aer și pot fi inspirate.
Fibrele de azbest inspirate vă pot afecta sănătatea.
▶ Nu curățați suprafetele ce conțin azbest.
- Jetul de apă poate îndepărța uleiul de pe vehi- cule sau de pe mașini. Apa cu conținut de ulei poate ajunge în pământ, în apă sau în canali- zare. Este periclitat mediul înconjurător.
Curățați vehiculele sau mașinile numai în locații echipate cu separatoare de ulei în scurgerile de apă.
- Jetul de apă poate forma aerosoli cu conținut de plumb și apă cu conținut de plumb în combinație cu vopsea cu conținut de plumb. Aerosolii și apa cu conținut de plumb pot ajunge în pământ, în apă sau în canalizare. Aerosolii inspirați pot afecta sănătatea și pot declanșa reacții alergice. Este periclitat mediul înconjurător.
Suprafețele care sunt vopsite sau lăcuite cu vopsea cu conținut de plumb nu trebuie curățate.
■ Jetul de apă poate deteriora suprafețele sensibile. Se pot produce pagube materiale.
▶ Nu curățați suprafețele sensibile cu duza cu rotor.
Suprafețele sensibile din cauciuc, stofă, lemn și materiale similare trebuie curățate cu o presiune de lucru redusă și de la o distanță mai mare.
În cazul în care duza cu rotor este scufundată în apă murdară în timpul utilizării și este operată, aceasta poate fi deteriorată.
▶ Nu operați duza cu rotor în apă murdară.
În cazul în care este curățat un recipient: goliți recipientul și lăsați apa să se scurgă pe parcursul curățării.
■ Dacă sunt aspirate, lichidele ușor inflamabile și explozive pot cauza incendii și explozii. Risc de rănire gravă a persoanelor sau de deces și de pagube materiale.
4 Instructiuni de siguranță română
- Lichidele uşor inflamabile sau explozive nu trebuie aspirate sau evacuate.
■ Lichidele irritante, caustice și toxice pot periclita sănătatea și pot deteriora componentele curățătorului de mare presiune. Risc de rănire gravă a persoanelor sau de deces și de pagube materiale.
▶ Lichidele irritante, acide sau toxice nu trebuie aspirate sau evacuate.
■ Jetul puternic de apă poate răni persoanele și animalele și poate deteriora bunurile.
▶ Nu îndreptați jetul de apă spre persoane și animale.
- Nu orientați jetul de apă spre zone fără vizibilitate.
- Nu curățați îmbrăcămintea cât timp aceasta este purtată.
▶ Nu curățați încălțămintea cât timp aceasta este purtată.
În cazul în care aparatele electrice, racordurile electrice, prizele și cablurile electrice intră în contact cu apa, este posibilă electrocutarea. Risc de rănire gravă a persoanelor sau de deces și de pagube materiale.
▶ Nu îndreptați jetul de apă spre instalații electrice, cone- xiuni electrice, prize și cabluri ce conduc curent electric.
- Nu orientați jetul de apă spre cablul electric sau cablul prelungitor.
În cazul în care aparatele electrice sau curățătorul de mare presiune intră în contact cu apa, este posibilă electrocutarea. Pericol de rănire gravă sau de moarte pentru utilizator și pericol de pagube materiale.
▶ Nu îndreptați jetul de apă spre aparate electrice și spre curățătorul de mare pre-siune.
- Tineți aparatele electrice și curățătorul de mare presiune departe de suprafața de curățat.
■ Un furtun de înaltă presiune montat greșit poate fi deteriorat. Ca urmare a deteriorării, este posibil ca apa să fie eliminată necontrolat în mediu. Risc de rănire gravă a persoanelor și de pagube materiale.
- Nu orientați jetul de apă în direcția furtunului de înaltă presiune.
▶ Montați furtunul de înaltă presiune astfel încât să nu fie tensionat sau răsucit.
- Montați furtunul de înaltă presiune astfel încât să nu fie deteriorat, îndoit, strivit sau forfecat.
▶ Protejați furtunul de înaltă presiune împotriva căldurii excesive, uleiului și substanțelor chimice.
■ Un furtun de apă montat greșit poate fi deteriorat și persoanele se pot împiedica de el. Persoanele se pot răni, iar furtunul de apă se poate deteriora.
- Nu orientați jetul de apă spre furtunul de apă.
▶ Montați și marcați furtunul de apă astfel încât să nu fie posibilă împiedicarea persoanelor.
- Montați furtunul de apă astfel încât să nu fie tensionat sau răsucit.
- Montați furtunul de apă astfel încât să nu fie deteriorat, îndoit, strivit sau forfecat.
▶ Protejați furtunul de apă împotriva temperaturilor excesive, uleiului și substanțelor chimice.
■ Jetul puternic de apă cauzează forțe de reactie. Datorită forțelor de reactie ce survin, utilizatorul poate pierde controlul asupra dispozitivului de stropit. Utilizatorul poate fi grav rănit și pot apărea daune materiale.

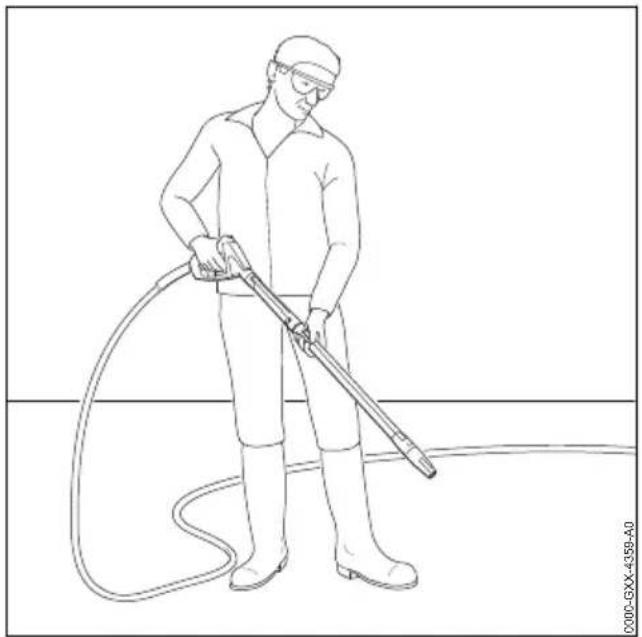

- Tineți ferm pistolul de stropit cu ambele mâini.
- Lucrați conform descrierii din acest manual de utilizare.
4.8 Agenți de curățare
▲ AVERTISMENT
În cazul în care agentul de curățat intră în contact cu pielea sau cu ochii, este posibilă irita-rea acestora.
- Respectați instrucțiunile de utilizare ale agentului de curățat.
- Evitați contactul cu agenții de curățare.
În caz de contact cu pielea: zonele de piele afectate se spală cu apă din abundență și săpun.
În caz de contact cu ochii: spălați ochii cel puțin 15 minute cu apă din abundență și consultați un medic.
■ Agenții de curățare necorespunzători pot deteriora curățătorul de mare presiune sau suprafața obiectului de curățat și pot afecta mediul.
▶ STIHL vă recomandă utilizarea agenților de curățare STIHL originali.
- Respectați instrucțiunile de utilizare ale agentului de curățat.
- Dacă există neclarități: adresați-vă unui distribuitor STIHL.
4.9 Racordarea la apă
▲ AVERTISMENT
■ Atunci când eliberați maneta pistolului de stropit, în furtunul de apă apare un recul. Ca urmare a reculului, este posibil ca apa murdară să revină înapoi în rețeaua de apă potabilă. Apa potabilă poate fi poluată.
▶ Nu racordati curățătorul de înaltă presiune direct la rețeaua de apă potabilă.
- Respectați prescripțiile întreprinderii de alimentare cu apă. Dacă este necesar, la racordarea la rețeaua de apă potabilă, utilizați un dispozitiv de decuplare de la sistem (de ex. dispozitiv anti-refulare) corespunzător.
- Apa murdară sau cu conținut de nisip poate deteriora componentele curățătorului de mare presiune.
▶ Utilizați apă curată.
În cazul în care este utilizată apă murdară sau cu conținut de nisip: utilizați curățătorul de mare presiune împreună cu un filtru de apă.
În cazul în care curățătorul de mare presiune este alimentat cu prea puțină apă, componentele acestuia se pot deteriora.
- Deschideți complet robinetul de apă.
- Curățătorul de mare presiune trebuie să fie alimentat cu suficientă apă, 18.
4.10 Conexiunea electrică
Contactul cu piesele aflate sub tensiune poate avea cauzele următoare:
- Cablul electric sau cablul prelungitor este deteriorat.
- Ştecărul cablului electric sau al cablului prelungitor este deteriorat.
– Priza nu este instalată corect.
▲ PERICOL
- Contactul cu piesele aflate sub tensiune poate avea drept urmare o electrocutare. Risc de rănire gravă sau deces.
Se asigură faptul că nu este deteriorat cablul electric, cablul prelungitor și ștecă- rele aferente.
În cazul în care cablul electric sau cablul prelungitor este deteriorat: ► Nu atingeți zona deteriorată.
▶ Scoateți stecărul din priză.
- Apucați cablul electric, cablul prelungitor și stecărele aferente numai cu mâinile uscate.
- Ștecărul de rețea al cablului electric sau al cablului prelungitor se introduce într-o priză cu contact de protecție instalată corect și asigurată.
- Conectarea la rețea trebuie efectuată de un electrician calificat, cu respectarea cerințelor IEC 60364-1. Se recomandă ca sistemul de alimentare al acestui utilaj să dispună de un întrerupător de protecție împotriva curenților vagabonzi, care să întrerupă alimentarea cu energie în cazul când curentul la masă depășește 30 mA timp de 30 ms, sau de un tester de împământare.
■ Un cablu prelungitor deteriorat sau neadecvat poate cauza o electrocutare. Persoanele pot fi rănite grav sau chiar omorâte.
▶ Folosiți un cablu prelungitor cu o secțiune transversală corectă, 8.3.
▶ Folosiți un cablu prelungitor protejat contra stropilor de apă și aprobat pentru utilizarea în exterior.
- Utilizați un cablu prelungitor care are ace-leași proprietăți ca și cablul electric al curățătorului de mare presiune 18.3.
În acest scop, se recomandă utilizarea unui tambur de cablu care să mențină priza la minim 60 mm deasupra solului.
▲ AVERTISMENT
În timpul lucrului, o tensiune de alimentare incorrectă sau o frecvență de alimentare incorrectă pot avea ca rezultat o supratensiune în curățătorul de mare presiune. Este posibilă deteriorarea curățătorului de mare presiune.
- Asigurați-vă că tensiunea la priză și frecvența la priză corespund cu datele de pe plăcuța de identificare a curățătorului de mare presiune.
- Dacă sunt conectate mai multe aparate electrice la o priză multiplă, atunci este posibilă suprasolicitarea componentelor electrice pe durata lucrului. Componentele electrice se pot încălzi și declanșa un incendiu. Risc de rănire gravă a persoanelor sau de deces și de pagube materiale.
- Conectați fiecare curățător de mare presiune la o priză de perete individuală.
▶ Nu conectați curățătorul de mare presiune la o priză multiplă.
■ Un cablu electric sau cablu prelungitor pozat greşit poate fi deteriorat, iar persoanele se pot împiedica de acesta. Persoanele se pot răni, iar cablul electric sau cablul prelungitor se pot deteriora.
4 Instructiuni de siguranță română
- Cablul electric și cablul prelungitor se pozează astfel încât să nu poată atinge jetul de apă.
- Cablul electric sau cablul prelungitor se pozează și marchează astfel încât să nu fie posibilă împiedicarea persoanelor.
▶ Cablul electric și cablul prelungitor se pozează astfel încât să nu fie întinse sau răsucite.
▶ Cablul electric și cablul prelungitor se pozează astfel încât să nu fie deteriorate, îndoite, strivite sau forfecate. - Cablul electric și cablul prelungitor se protejează contra căldurii, uleiului și substanțelor chimice.
- Cablul electric și cablul prelungitor se așează pe o bază uscată.
În timpul lucrului se încălzește cablul prelungitor. Dacă nu se evacuează căldura, atunci aceasta poate declanșa un incendiu.
- Dacă se folosește un tambur pentru cablu: derulați cablul complet de pe tambur.
4.11 Transportul
▲ AVERTISMENT
În timpul transportului, curățătorul cu înaltă presiune se poate răsturna sau se poate deplasa. Risc de rănire a persoanelor și de avariere a bunurilor.
▶ Blocați pârghia pistolului de injecție.
- Deconectați curățătorul cu înaltă pre-siune.
▶ Scoateți stecărul de rețea al curățătorului cu înaltă presiune din priza de perete.
▶ Goliți recipientul de detergent și introduceți-l în curățătorul cu înaltă presiune.
- Asigurați curățătorul cu înaltă presiune cu centuri de fixare, curele sau cu o plasă astfel încât acesta să nu se poată răsturna și să nu se poată deplasa.
- La temperaturi sub 0 °C apa poate îngheța în componentele curățătorului cu înaltă presiune. Este posibilă deteriorarea curățătorului cu înaltă presiune.
▶ Goliți furtunul de înaltă presiune și dispozitivul de injecție.
- Atunci când curățătorul cu înaltă presiune nu poate fi transportat cu protecție la îngheț: Curățător cu înaltă presiune se protejează cu un antigel pe bază de glicol.
4.12 Păstrarea
▲ AVERTISMENT
■ Copiii nu pot recunoaște și evalua pericolele pe care le constituie curățătorul cu înaltă presiune. Copii pot suferi leziuni grave.
▶ Blocați pârghia pistolului de injecție.
▶ Opriti curățătorul cu înaltă presiune.
▶ Scoateți stecărul de rețea al curățătorului cu înaltă presiune din priza de perete.
- Depozitați curățătorul cu înaltă presiune într-un loc care nu este la îndemâna copiilor.
- Contactele electrice de la curățătorul cu înaltă presiune și componentele metalice pot coroda din cauza umezelii. Este posibilă deteriorarea curățătorului cu înaltă presiune.
- Depozitați curățătorul cu înaltă presiune într-un loc curat și uscat.
■ La temperaturi sub 0 °C apa poate îngheța în componentele curățătorului cu înaltă presiune. Este posibilă deteriorarea curățătorului cu înaltă presiune.
▶ Goliți furtunul de înaltă presiune și dispozitivul de injecție.
- Dacă curățătorul cu înaltă presiune nu poate fi depozitat cu protecție la îngheț: Curățător cu înaltă presiune se protejează cu un antigel pe bază de glicol.
4.13 Curățarea, întreținerea și repa- rarea
▲ AVERTISMENT
■ Dacă în timpul curățării, întreținerii sau repară-rii, ștecherul este introdus în priza de perete, curățătorul de mare presiune se poate cupla în mod accidental. Risc de rănire gravă a persoanelor și de pagube materiale.
▶ Blocați maneta pistolului de stropit.
- Deconectați curățătorul de mare presiune.
▶ Scoateți stecărul de rețea al curățătorului de mare presiune din priza de perete.
■ Mijloacele de curățare ascuțite, curățarea cu un jet de apă sau obiectele ascuțite pot deteriora curățătorul de mare presiune. În cazul în care curățătorul de mare presiune nu este curățat corespunzător, este posibilă funcționa-rea incorectă a componentelor și scoaterea din funcțiune a dispozitivelor de siguranță. Se pot produce grave leziuni corporale.
română 5 Pregătirea aparatului de curățat cu presiune înaltă pentru utiliz...
- Curățați curățătorul de mare presiune în modul descris în acest manual de utilizare.
În cazul în care curățătorul de mare presiune nu este întreținut sau reparat corespunzător, este posibilă funcționarea incorectă a componentelor și scoaterea din funcțiune a dispozitivelor de siguranță. Persoanele pot fi rănite grav sau chiar omorâte.
- Nu întrețineți și nu reparați pe cont propriu curățătorul de mare presiune.
În cazul în care cablul electric este defect sau deteriorat: cablul electric se înlocuiește de către un serviciu de asistență tehnică STIHL.
În cazul în care curățătorul de mare presiune trebuie întreținut sau reparat: apelati la un distribuitor STIHL.
5 Pregătirea aparatului de curățat cu presiune înaltă pentru utilizare
5.1 Pregătirea de utilizare a curățătorului de mare presiune
Înaintea de începerea oricăror lucrări trebuie parcurși paşii următori:
Curățătorul de mare presiune, furtunul sub înaltă presiune, racordul furtunului și cablul de racord trebuie să se afle într-o stare sigură, 4.6.
Curățați curățătorul de mare presiune, 14.2.
Curățătorul de mare presiune se așază pe o suprafață solidă și plană cu protecție la alunecare și răsturnare.
- Desfășurați complet furtunul de înaltă presiune de pe tamburul de furtun, 10.2.
▶ Montați pistolul de stropire, 6.3.1.

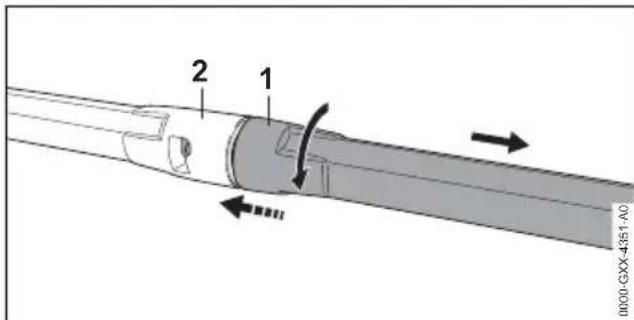

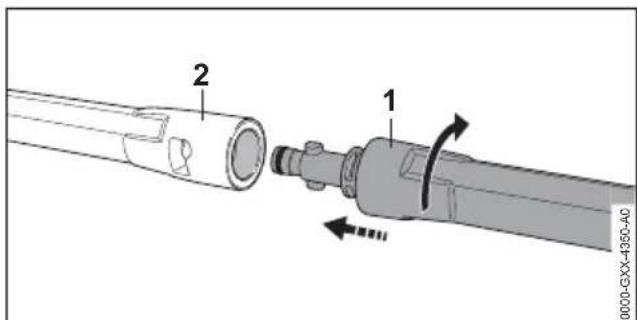

▶ Montați tubul pulverizator, 6.4.1.
- Dacă se utilizează o duză: montați duza, 6.5.1.

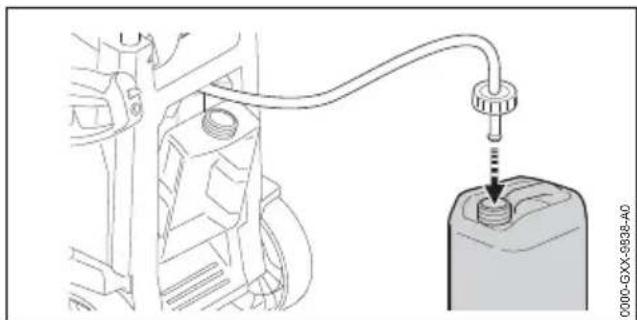

- Dacă se folosește un detergent: utilizati detergentul și recipientul de detergent, 10.6.3.

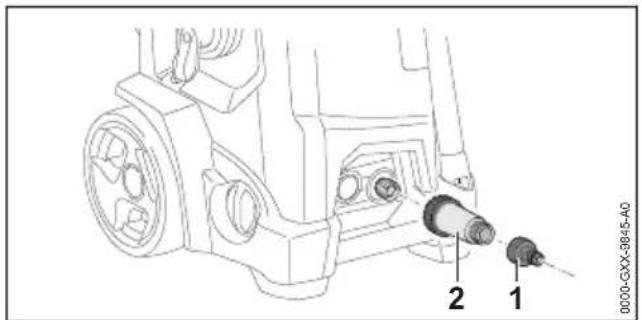

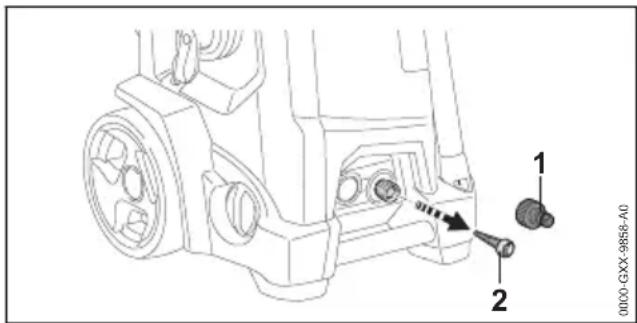

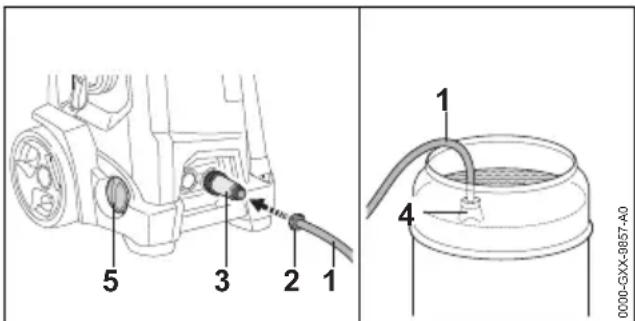

▶ Racordarea la apă, 17.1.
- Efectuați racordarea electrică a curățătorului de mare presiune, 18.1.
- Dacă etapele nu pot fi efectuate: nu folosiți curățătorul de mare presiune și contactați un serviciu de asistență tehnică STIHL.
6 Asamblarea aparatului de curățat cu înaltă presiune
6.1 Asamblarea curățătorului cu înaltă presiune

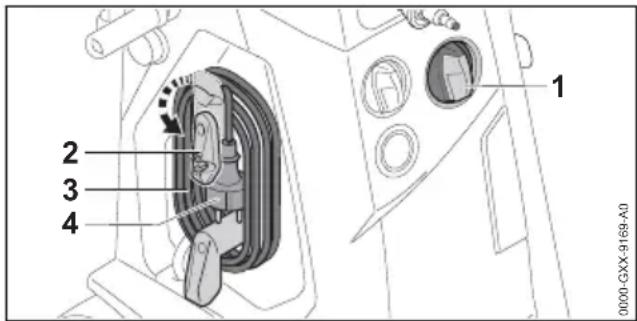

Introducerea duzelor și a acului de curățare
▶ Deschideti clapa (1).
▶ Utilizați duza de jet plat (2) și duza rotor (3).
▶ Utilizați acul de curățare (4).
6.2 Scoaterea mâneruluiScoaterea şi împingerea mânerului
6.2.1 Scoaterea mânerului
- Apăsați butonul de deblocare (1) și extrageți mânerul (2).
- Eliberați butonul de deblocare (1) și extrageți mânerul (2) până când acesta face clic în poziție.
6.2.2 Împingerea mânerului
- Apăsați butonul de deblocare (1) și introduceti mânerul (2).
- Eliberați butonul de deblocare (1) și împingeți mânerul (2) până când acesta face clic în poziție.
6 Asamblarea aparatului de curățat cu înaltă presiune română
6.3 Montarea și demontarea pisto- lului de stropit
6.3.1 Montarea pistolului de injectie
- Împingeti ștuțul (1) în pistolul de injectie (2). Ștuțul (1) face clic în poziție.
- Dacă ștuțul se introduce cu dificultate în pistolul de injecție (2): Garnitura de pe ștuț (1) se unge cu o grăsime pentru armături.
6.3.2 Demontarea pistolului de injectie
- Apăsați și țineți apăsată pârghia bloca- toare (1).
▶ Scoateți stuțul (2).
6.4 Montarea și demontarea tijei de oțel
6.4.1 Montarea tijei de oțel
- Împingeți tija de oțel (1) în pistolul de stropit (2).
▶ Rotiți tija de oțel (1) până ce aceasta se fixează.
În cazul în care tija de oțel (1) se împinge cu dificultate în pistolul de stropit (2): lubrifiati garnitura de pe țeava de oțel (1) cu vaselină pentru armături.
6.4.2 demontați tubul de pulverizare
▶ Presați teava de oțel (1) și pistolul de stropit (2) unul pe celălalt și rotiți până la opritor.
▶ Detaşati teava de oțel (1) și pistolul de stropit (2) unul de pe celălalt.
6.5 Montarea și demontarea duzei
- Împingeti duza (1) în tubul pentru jet (2).
▶ Răsuciți duza (1) până când înclichetează.
▶ Dacă duza (1) se introduce cu dificultate în tubul pentru jet (2): Garnitura de pe duză (1) se unge cu o grăsime pentru armături.
6.5.2 Demontarea duzei
- Presați duza (1) și tubul pentru jet (2) și rotițiile până la limită.
▶ Detaşati duza (1) și tubul pentru jet (2).
română 7 Conectarea la o sursă de apă
7 Conectarea la o sursă de apă
7.1 Racordarea curățătorului cu înaltă presiune la rețeaua de apă
Racordarea filtrului de apă
Dacă curățătorul cu înaltă presiune se operează cu apă cu conținut de nisip sau cu apă din cisterne, trebuie să fie racordat un filtru de apă la curățătorul cu înaltă presiune. Filtrul de apă filtrează nisip și murdărie din apă și protejează astfel componentele curățătorului cu înaltă presiune contra deteriorării.
În funcție de piață, filtrul de apă poate să fie atașat la curățătorul cu înaltă presiune.
▶ Deşurubați ştuțul (1).
Înşurubați filtrul de apă (2) pe racordul de apă și strângeti manual.
Înşurubați ștuțul (1) pe filtrul de apă (2) și strângeti fix manual.
Racordati conducta de apă
Furtunul de apă trebuie să îndeplinească urmă- toarele condiții:
- Furtunul de apă are diametrul 1/2".
- Furtunul de apă are o lungime între 10 m și 25 m.
- Racordati furtunul de apă la un robinet de apă.
- Deschideți complet robinetul de apă și spălați furtunul de apă.
Nisipul și impuritățile sunt spălate din furtunul de apă. Furtunul de apă se dezaerează. - Închideți robinetul de apă.
- Împingeti cuplajul (1) pe ştuțul (2).
Cuplajul (1) înclichetează cu zgomot.
▶ Deschideti complet robinetul de apă.
În cazul în care teava de jet este montată la pistolul de injecție: Demontați teava de jet.
Apăsați pârghia pistolului de injecție atâta timp până când iese un jet uniform de apă din pistolul de injecție.
▶ Eliberați pârghia pistolului de injectie.
▶ Blocați pârghia pistolului de injecție.
▶ Montați tubul pentru jet.
▶ Montați duza.
Scoateți prin tragere furtunul de apă
Închideți robinetul de apă.
▶ Pentru deblocare cuplajului: Strângeți inelul (1) sau rotiți și mentineți.
- Trageți cuplajul de pe stuț (2).
7.2 Racordarea curățătorului cu înaltă presiune la o altă sursă de apă
Curățătorul cu înaltă presiune poate să absoarbă apa din rezervoare cu apă de ploaie, cisterne și din ape curgătoare și ape stătătoare.
Pentru ca să fie posibilă aspirarea apei, diferența de înălțime dintre curățătorul cu înaltă presiune și sursa de apă nu este permis să depășească înălțimea maximă de aspirare (a), 8.1.
Trebuie să se utilizeze setul de aspiratie STIHL potrivit. Lângă setul de aspiratie este atașat un furtun de apă cu cuplaj special.
În funcție de piață, setul de aspirație STIHL potrivit poate să fie atașat curățătorul cu înaltă presiune.
Racordarea filtrului de apă
Atunci când curățătorul cu înaltă presiune este exploatat cu apă ce are un conținut de nisip și provine din rezervoare cu apă de ploaie, cisterne și din ape curgătoare și ape stătătoare, trebuie să fie racordat un filtru de apă la curățătorul cu înaltă presiune.
În funcție de piață, filtrul de apă poate să fie atașat la curățătorul cu înaltă presiune.
▶ Deşurubați ştuțul (1).
Înşurubați filtrul de apă (2) pe racordul de apă și strângeți manual.
Racordati conducta de apă
- Umpleți cu apă furtunul de apă (1) astfel încât să nu mai existe aer în furtunul de apă.
▶ Rotiți cuplajul (2) pe ștuțul de racordare al filtrului de apă (3) și strângeți manual. - Introduceți clopotul de aspiratie (4) în așa fel în sursa de apă, încât clopotul (4) să nu atingă solul.
- Rotiți regulatorul rotativ (5) până la limită în directia +.
- Dacă este atașat pistolul de injecție pe furtunul de înaltă presiune: Demontați pistolul de injecție.
▶ Tineți în jos furtunul de înaltă presiune. - Conectați aparatul de curățare cu înaltă presiune până când iese un jet de apă uniform afară din curățătorul cu înaltă presiune.
INDICATIE
■ Dacă curățătorul cu înaltă presiune nu aspiră apă, este posibilă operarea uscată a pompei și deteriorarea curățătorului cu înaltă presiune.
- Dacă nu curge apă din furtunul sub înaltă presiune după două minute: Deconectați curățătorul cu înaltă presiune și verificați alimentarea cu apă.
- Deconectați curățătorul cu înaltă presiune.
- Atașați pistolul de injecție pe furtunul de înaltă presiune.
- Apăsați și mențineți apăsată pârghia pistolului de injecție.
- Conectați curățătorul cu înaltă presiune.
8 Racordati electric aparatul de curățat cu înaltă pre-siune
8.1 Racordarea electrică a curăță- torului cu înaltă presiune
- Întrerupătorul rotativ (1) se reglează în poziția 0.
▶ Rabatați în jos suportul (2).
▶ Îndepărtați cablul de racord (3). - Introduceți ștecărul (4) cablului de racord întro priză instalată corect.
9 Pornirea și oprire aparatului de curățat cu presiune înaltă.
9.1 Pornirea curățătorului de mare presiune
Atunci când curățătorul de mare presiune este pornit, în situația în care există o rețea inadecvată, pot apărea fluctuații de tensiune. Fluctuațiile de tensiune pot afecta alți consumatori conectați.
- Întrerupătorul rotativ se reglează în poziția I.

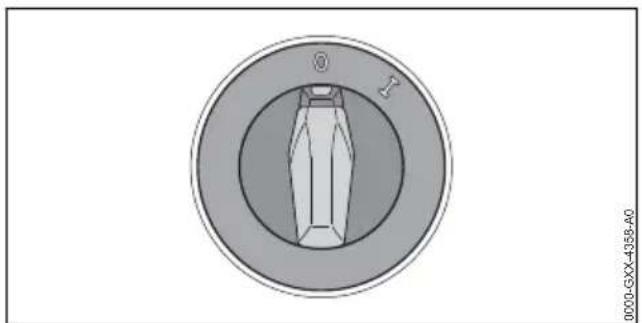

9.2 Oprirea curățătorului cu înaltă presiune
- Întrerupătorul rotativ se reglează în poziția 0.
10 Lucrul cu aparatul de cură- țat cu înaltă presiune
10.1 Tineți și ghidați pistolul de stro- pit
- Tineți pistolul de stropit cu o mână pe mânerul de operare, astfel încât degetul mare să cuprindă mânerul de operare.
- Tineți tija de oțel ferm cu mâna cealaltă în așa fel, încât degetul mare să cuprindă tija de oțel.
► Orientați duza către sol.
10.2 Desfășurați furtunul de înaltă presiune
- Dacă eliberați pârghia pistolului de injecție se produce un recul în furtunul de înaltă presiune. Furtunul de înaltă presiune se dilată din cauza reculului. Dacă furtunul de înaltă presiune nu este desfășurat complet de pe tamburul de furtun, furtunul de înaltă presiune nu mai are spațiu de dilatare și este posibilă deteriorarea acestuia. Este posibilă eliberarea necontrolată a apei cu înaltă presiune în mediul înconjurător. Risc de rănire gravă a persoanelor și de pagube materiale.
- Desfășurați complet furtunul de înaltă presiune.
- Desfășurați complet furtunul de înaltă presiune (1).
10.3 Se reglează presiunea de lucru și cantitatea de apă
Se crește presiunea de lucru și cantitatea de apă
▶ Rotiți regulatorul rotativ (1) în direcția +.
Se reduce presiunea de lucru și cantitatea de apă
- Rotiti regulatorul rotativ (1) în direcția –.
Manometrul (2) indică presiunea pompei de înaltă presiune.
10 Lucrul cu aparatul de curățat cu înaltă presiune română
10.4 Apăsați și blocați pârghia pisto- lului de injecție
Apăsați pârghia pistolului de injecție
▶ Culisați maneta de fixare (1) în poziția ♦.
Apăsați pârghia (2) și mențineți-o apăsată. Pompa de înaltă presiune pornește automat și apa curge afară din duză.
Blocați pârghia pistolului de pulverizare
▶ Eliberați pârghia (2).
Pompa de înaltă presiune se oprește automat și apa nu mai curge afară din duză. Curățătorul cu înaltă presiune este pornit în continuare.
▶ Culisați maneta de fixare (1) în poziția ♦.
10.5 Curățare
Cu duza următoare se poate lucra în funcție de aplicatie:
- Duză de jet plat: Duza de jet plat este potrivită pentru curățarea suprafețelor mari.
- Duza rotorului: Duza rotorului este adecvată pentru îndepărtarea murdăriei întărite.
Se poate lucra cu distanță mică dacă trebuie îndepărtate murdării întărite.
Se poate lucra cu distanță mare dacă trebuie curătate următoarele suprafețe:
– suprafete vopsite
– suprafete din lemn
– suprafete din cauciuc

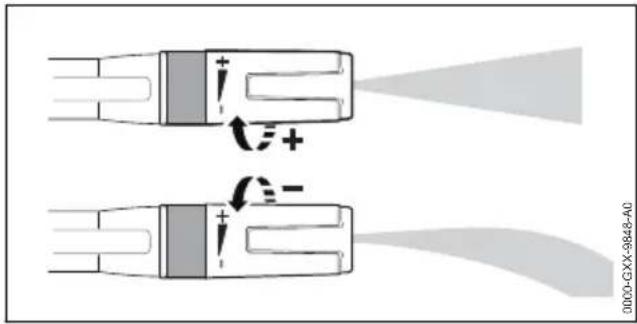

Duza de jet plat poate fi reglată.
Presiunea de lucru creşte dacă duza de jet plat este rotită în direcția +.
Presiunea de lucru scade dacă duza de jet plat este rotită în direcția –.
Înaintea curățării, jetul de apă se orientează spre o zonă ascunsă de pe suprafață și se verifică să nu se deterioreze suprafața.
- Distanța duzei față de suprafața de curățat se alege astfel încât să nu fie deteriorată suprafața de curățat.
▶ Duza de jet plat se reglează astfel încât să nu se deterioreze suprafața de curățat.
- Dispozitivul de stropire se deplasează uniform de-a lungul suprafeței de curățat.
- Deplasați-o încet înainte, într-un mod controlat.
10.6 Utilizarea agentilor de curățare
10.6.1 Aspirarea agenților de curățare
Agenții de curățare pot ameliora efectul de curățare a apei.
STIHL vă recomandă utilizarea detergenților STIHL.
română 10 Lucrul cu aparatul de curățat cu înaltă presiune
- Prindeți și scoateți recipientul de detergent cu ajutorul toartelor (1).
- Deşurubati capacul (2).
- Dozați și utilizați agentii de curățare conform celor prezentate în instrucțiunile de utilizare ale acestora.
- Înşurubați capacul pe recipientul de detergent și strângeti-l manual.
- Apucați recipientul de detergent de toarte și introduceti-l în curățătorul cu înaltă presiune.
10.6.2 Aspirarea detergentilor din recipientul de detergent
Capacul recipientului de detergent deține un filet standard ce corespunde rezervorului de deter- genți. Poate fi folosit un recipient de detergent separat.
▶ Scoateți recipientul de detergent.
- Desfiletați capacul recipientului de detergent.
▶ Rotiți capacul cu furtunul de aspiratie pe rezervorul de detergent separat.
10.6.3 Utilizarea agentilor de curățare
- Rotiți regulatorul rotativ (1) până la limită în direcția +.
- Rotiți duza cu jet plat (2) până la limită în direcția -.
▶ Setați dozarea dorită.
- Rotiți mânerul de dozare (3) spre dreapta (până la 5 %). Se crește adaosul de detergent.
-
Rotiți mânerul de dozare (3) spre stânga (până la 0 %). Se reduce adaosul de detergent.
În cazul în care concentrația de detergent trebuie reglată cu precizie: măsurați și calculați concentrația de detergent. -
Suprafețele extrem de murdare se înmoaie cu apă înainte de a fi curătate.
Apăsați maneta pistolului de stropit și pulverizați detergent pe suprafața care trebuie curățată. - Aplicați detergent de jos în sus și nu lăsați să se usuce.
- Rotiți mânerul de dozare până la limită spre stânga.
Detergentul nu mai este aspirat.
▶ Curățati suprafața.
10.6.4 Măsurarea și calcularea concentrației de agenți de curățare
La unii detergenți, concentrația trebuie reglată cu exactitate. În acest caz trebuie măsurat debitul de apă și consumul de detergent.
Calcularea prediluării detergentului în %
Dacă prediluarea nu este indicată ca valoare % pe ambalajul detergentului folosit, aceasta poate fi determinată în felul următor:
Valoare raport
- 1:1 = 50 %
- 1:2 = 33,3 %
- 1:3 = 25 %
- 1:5 = 16,6 %
- 1:10 = 9 %
Exemplu: Calcul valoare raport 1:2.
- A = 1
- B = 2
Măsurarea și calcularea concentrației de agenți de curățare
▶ Regulatorul rotativ pentru reglarea presiunii de lucru și a cantității de apă se rotește până la limită în direcția +.
- Mânerul de dozare pentru detergent se rotește spre dreapta până la limită.
- Umpleți cu detergent recipientul de detergent până la marcajul de 0,5 litri.
- Rotiți duza de jet plat până la limită în direcția -
- Conectați curățătorul cu înaltă presiune.
- Pistolul de injectie se tine într-un recipient de colectare gol.
- Acționați pistolul de injecție și umpleți 2 litri în recipientul de colectare.
- Determinați consumul de detergent „QR“ din recipientul de detergent.
Calcularea concentrației effective de detergent:
$$ \frac {Q R}{Q} \times V = K $$
0000-GXX-9862-A0
- QR = cantitatea detergentului consumat (în litri).
- Q = 2 litri.
- V = prediluarea detergentului (în %).
- K = concentrația detergentului.
În cazul în care concentrația calculată diferă față de cea dorită: Se reduce dozarea de pe mânerul de dozare și se repetă măsurarea și calculul.
11 După lucru
11.1 După lucru
- Dacă a fost utilizat detergent: clătiți cu un curățător de mare presiune.
- Deconectați curățătorul de mare presiune și scoateți ștecărul din priză.
În cazul în care curățătorul de mare presiune este conectat la rețeaua de apă: închideți robinetul de apă.
Apăsați maneta pistolului de stropit. Presiunea apei este diminuată.
▶ Blocați maneta pistolului de stropit. - Deconectați curățătorul de mare presiune de la sursa de apă.

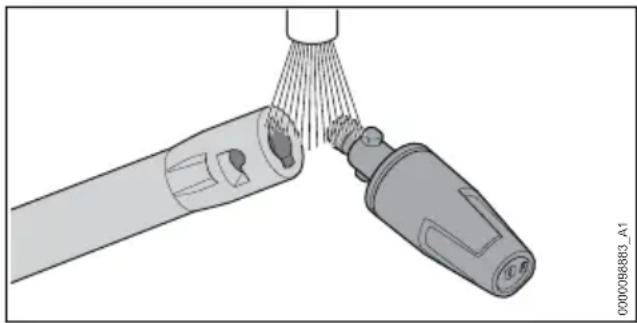

▶ Demontați furtunul de apă. - Demontați și curățați duza și tubul pulverizator.
- Demontați pistolul de stropit și lăsați restul de apă să se scurgă din pistolul de stropit.
▶ Curățați curățătorul de mare presiune.
▶ Rabatați în sus suportul (1).
- Înfășurați cablul electric (2) pe suport (1).
- Ataşati cablul electric (2) la suport (1) cu ajutorul clemei.
▶ Goliți recipientul de detergent (3) și introduceți-l în curățătorul de înaltă presiune.
- Introduceți duza de jet plat (4) sau duza rotorului (5).
- Desfășurați furtunul de înaltă presiune (6) distribuit uniform.
- Depozitați dispozitivul de pulverizare în suportul (7) de la nivelul curățătorului de mare presiune.
11.2 Protejați curățătorul cu înaltă presiune cu un agent de protecție la îngheț
Dacă nu este posibil transportul sau depozitarea sigură la îngheț a curățătorului cu înaltă presiune, atunci acesta trebuie protejat cu un agent de protecție la îngheț pe bază de glicol. Agentul de protecție la îngheț împiedică înghețul apei în curățătorul cu înaltă presiune și deteriorarea acestuia.
▶ Demontați teava de jet.
- Racordati la curățătorul cu înaltă presiune un furtun de apă cât mai scurt posibil.
Cu cât este mai scurt furtunul de apă, cu atât este necesar mai puțin agent de protecție la îngheț.
- Amestecati agentul de protectie la îngheț conform descrierii din instrucțiunile de utilizare ale acestuia.
- Umpleți agentul de protecție la îngheț într-un recipient curat.
- Scufundați furtunul de apă în recipientul cu antigel.
- Apăsați și mențineți apăsată pârghia pistolului de injectie.
- Conectați curățătorul cu înaltă presiune.
Pârghia pistolului de pulverizat se va menține apăsată până când iese un jet uniform cu anti-
gel din pistolul de pulverizat și orientați pistolul de pulverizat spre recipient.
- Apăsați de mai multe ori și eliberați pârghia pistolului de pulverizat.
- Deconectați curățătorul cu înaltă presiune și scoateți prin tragere ștecherul din priză.
▶ Demontați pistolul de pulverizat și furtunul de apă și lăsați antigelul să se scurgă în recipient. - Antigelul se păstrează sau depozitează conform specificațiilor și ecologic.
12 Transportarea
12.1 Transportarea curățătorului de mare presiune
▶ Deconectați curățătorul de mare presiune și scoateți ștecărul din priză.
▶ Goliți recipientul pentru detergent și asigurați-l împotriva răsturnării, căderii și deplasării.
Tragerea sau susținerea curățătorului de mare presiune
- Trageți curățătorul de mare presiune de mâner (1).
▶ Tineți curățătorul cu înaltă presiune de mâner (1) și de la mânerul de transport (2).
Transportarea curățătorului de mare presiune într-un vehicul
- Asigurați curățătorul de mare presiune împotriva răsturnării și deplasării.
În cazul în care curățătorul de mare presiune nu poate fi transportat cu protecție împotriva înghețului: protejați curățătorul de mare presiune cu antigel.
13 Stocarea
13.1 Depozitarea aparatului de curățat cu înaltă presiune
- Opriți aparatul de curățat cu înaltă presiune și scoateți ștecărul din priză.
14 Curățare română
- Depozitați aparatul de curățat cu înaltă presiune astfel încât să fie respectate următoarele condiții:
- Aparatul de curățat cu înaltă presiune este depozitat într-un loc care nu se află la înde-mâna copiilor.
- Aparatul de curățat cu presiune este curat și uscat.
- Aparatul de curățat cu înaltă presiune este depozitat într-un spațiu închis.
- Aparatul de curățat cu presiune înaltă este depozitat la o temperatură peste 0°C.
– În cazul în care aparatul de curățat cu înaltă presiune nu poate fi depozitat sigur la îngheț: protejați aparatul de curățat cu înaltă presiune cu ajutorul antigelului.
14 Curățare
14.1 Clătiți curățătorul de înaltă pre- siune.
Dacă a fost utilizat detergent:
▶ Scoateți și goliți recipientul de detergent.
▶ Eliminați reziduurile de detergent așa cum este descris în instrucțiunile de utilizare ale detergentului.
- Clătiți recipientul de detergent cu apă curată.
- Introduceți recipientul de detergent.
- Rotiți regulatorul rotativ până la limită în direcția +.
- Rotiți duza cu jet plat până la limită în direcția -.
- Rotiți mânerul de dozare spre stânga (până la 0 %).
- Porniți curățătorul de mare presiune și clătiți cu apă curată timp de aproximativ 30 de secunde.
14.2 Curățarea curățătorului de mare presiune și a accesoriiilor
- Deconectați curățătorul de mare presiune și scoateți ștecărul din priză.
▶ Curățați curățătorul de mare presiune, furtunul de înaltă presiune, pistolul de stropit și accesoriile cu o lavetă umedă.
▶ Curățați ștuțurile și cuplajele curățătorului de mare presiune, furtunul de înaltă presiune și conexiunile pistolului de stropit cu o lavetă umedă.
▶ Fantele de ventilație se curăță cu o pensulă.
14.3 Curățarea duzei și a tubului pulverizator
- Curățați duza și tubul pulverizator sub jet de apă și uscați-le cu o lavetă.
În cazul în care duza este înfundată: curățați duza cu un ac de curățat.
14.4 Curățarea sitei de admisie a apei
▶ Deşurubați ștuțul (1) racordului de apă.
- Trageți în afară sita alimentării apei (2) din racordul de apă.
- Clătiți sita alimentării cu apă (2) cu apă curentă.
- Instalați sita alimentării apei (2) în racordul apei.
Înşurubați ștuțul (1) și strângeti fix manual.
14.5 curățați filtrul de apă
Filtrul de apă trebuie să fie demontat pentru a fi curățat.
- Extrageți garnitura (1) din sistemul de închi-dere (2).
- Deşurubați sistemul de închidere (2) de pe carcasa filtrului (5).
- Extrageti garnitura (3) din sistemul de închi-dere (2).
▶ Extrageti filtrul (4) din carcasa filtrului (5). - Spălați garniturile (1 și 3), sistemul de închi-dere (2) și filtrul (4) sub apă curgătoare.
- Lubrifiati garniturile (1 și 3) cu vaselină pentru armături.
▶ Reasamblati filtrul de apă la loc.
15 Întreținere
15.1 Intervale de întreținere
Intervalele de întreținere se vor stabili în funcție de condițiile de mediu și condițiile de lucru.
STIHL vă recomandă următoarele intervale de întreținere:
lunar:
▶ Curățarea sitei de admisie apă.
16 Reparare
16.1 Reparați aparatul de curățat cu înaltă presiune
Utilizatorul nu poate repara singur aparatul de curățat cu înaltă presiune și accesoriiile.
▶ Dacă aparatul de curățat cu înaltă presiune sau accesoriile s-au deteriorat: nu folosiți aparatul de curățat cu înaltă presiune sau accesoriile și apelați la un distribuitor STIHL.
17 Depanare
17.1 Remedierea defectiunilor curățătorului de mare presiune
| Defecțiunea Cauza Remediere | ||
| Curățătorul de mare presiune nu pornește, cu toate că se apasă maneta pistolului de stropit. | Ștecărul cablului electric sau al cablului prelungitor nu este introdus. | |
| Întrerupătorul de protecție al cablului (siguranța) sau comutatorul de protecție FI s-a declanșat. Circuitul electric este suprasolicitat electric sau defect. | ||
| Priza are o siguranță prea slabă. ▶ Ștecărul cablului electric se introduce într-o priză cu siguranță corectă, 18.1. | ||
| Cablul prelungitor are o secțiune transversală greșită. | ||
| Cablul prelungitor este prea lung. ▶ Folosiți un cablu prelungitor cu o secțiune transversală suficientă, 18.3 | ||
| Electromotorul este prea cald. ▶ Lăsați curățătorul de mare presiune să se răcească timp de 5 minute. ▶ Curățați duza. | ||
| La punerea în funcțiune, curățătorul de mare presiune nu pornește. Electromotorul produce un zgomot de huruit. | Tensiunea de rețea este prea mică. | |
| Cablul prelungitor are o secțiune transversală greșită. | ||
| Defecțiunea Cauza Ræmediere | ||
| Cablul prelungitor este prea lung. ► Folosiți un cablu prelungitor cu o lungime corectă, 18.3 | ||
| În timpul funcționării, curățatorul de mare presiune se oprește. | Ștecherul cablului electric sau al cablu-lui prelungitor a fost scos din priză. | ► Introduceți în priză ștecherul cablului electric sau al cablului prelungitor. |
| Întrerupătorul de protecție al cablului (siguranța) sau comutatorul de pro-tecție FI s-a declanșat. Circuitul electric este suprasolicitat electric sau defect. | ► Depistați cauza declanșării și reme-diați-o. Introduceți întrerupătorul de protecție al cablului (siguranța) sau comutatorul de protecție FI.► Opriți restul consumatorilor electrici conectați la același circuit electric. | |
| Priza are o siguranță prea slabă. ► Ștecărul cablului electric se intro-duce într-o priză cu siguranță corectă, 18.1. | ||
| Electromotorul este prea cald. ► Lăsați curățatorul de mare presiune să se răcească timp de 5 minute.► Curățați duza. | ||
| Pompa de înaltă pre-siune pornește și se oprește în mod repe-tat, fără a fi apăsată maneta pistolului de stropit. | Pompa de înaltă presiune, furtunul de înaltă presiune sau dispozitivul de stro-pit sunt neetanse. | ► Solicitați verificarea curățatorului de mare presiune de către un distribui-tor STIHL. |
| Presiunea de lucru oscilează sau scade. | Cantitatea de apă disponibilă este insuficientă. | ► Deschideți complet robinetul de apă.► Asigurați-vă că este disponibilă o cantitate de apă suficientă. |
| Duza este înfundată. ► Curățați duza. | ||
| Sita de admisie a apei sau filtrul de apă sunt înfundate. | ► Curățați sita de admisie a apei și filt-rul de apă. | |
| Pompa de înaltă presiune, furtunul de înaltă presiune sau dispozitivul de stro-pit sunt neetanse sau defecte. | ► Solicitați verificarea curățatorului de mare presiune de către un distribui-tor STIHL. | |
| Jetul de apă are o formă modificată. | Duza este înfundată. ► Curățați duza. | |
| Duza este uzată. ► Înlocuiți duza. | ||
| Detergentul supli-mentar nu este aspirat. | Recipientul de detergent este gol. ► Umpleți recipientul de detergent cu detergent. | |
| Duza cu jet plat nu este rotită până la limită -. | ► Rotiți duza cu jet plat până la limită în direcția -. | |
| Duza Venturi uzată. ► Utilajul va fi reparat la serviciul de asistență tehnică STIHL. | ||
| Îmbinarea curățatoru-lui de mare presiune, a furtunului de înaltă presiune, a pistolului de stropit sau a tubu-lui pulverizator se realizează cu dificul-tate. | Garniturile îmbinărilor nu sunt unse. ► | Ungeți garniturile. 17.2 |
17.2 Ungerea garniturilor
- Ungeți garniturile (1) cu o grăsime pentru armături.
18 Date tehnice
18.1 Curățător de mare presiune STIHL RE 150 PLUS
Variantă de execuție 230 V / 50 Hz
- Siguranță (Caracteristică „C” sau „K”): 13 A
- Putere consumată (UE) 2019/1781 §2(2) (j): 2,9 kW
- Impedanță de rețea maximă admisă: 0,32 Ohm
- Clasă de protectie electrică: I
- Tip de protectie electrică: IPX5
- Presiune de lucru (p): 14 MPa (140 bar)
- Presiune maximă admisă (p max.): 18 MPa (180 bar)
- Presiune maximă de admisie a apei (p in max.): 1 MPa (10 bar)
- Debitul maxim al apei (Q max): 10,2 l/min (612 l/h)
- Debit minim al apei (Q min): 9,0 l/min (540 l/h)
- Fortă de recul maximă: 21 N
– Înălțime maximă de aspirație: 0,5 m - Temperatura maximă a apei în regimul de presiune (t in max): 60 °C
- Temperatură maximă a apei în regimul de aspiratie: 20 °C
- Dimensiuni
– Lungime: 383 mm
- Lătime: 380 mm
-Înălțime maximă: 981 mm
-Înălțime minimă: 792 mm
– Lungimea furtunului de înaltă presiune: 12 m
- Greutate (m) cu accesorii ataşate: 31 kg
Variantă de execuție 230 V / 50 Hz (GB)
- Siguranță (Caracteristică „C” sau „K”): 13 A
- Putere consumată (UE) 2019/1781 §2(2) (j): 2,8 kW
- Impedanță de rețea maximă admisă: 0,32 Ohm
- Clasă de protectie electrică: I
-
Tip de protectie electrică: IPX5
-
Presiune de lucru (p): 12,8 MPa (128 bar)
- Presiune maximă admisă (p max.): 18 MPa (180 bar)
- Presiune maximă de admisie a apei (p in max.): 1 MPa (10 bar)
- Debitul maxim al apei (Q max): 10,2 l/min (612 l/h)
- Debit minim al apei (Q min): 9,5 l/min (570 l/h)
- Fortă de recul maximă: 20 N
– Înălțime maximă de aspirație: 0,5 m - Temperatura maximă a apei în regimul de presiune (t in max): 60 °C
- Temperatură maximă a apei în regimul de aspiratie: 20 °C
-
Dimensiuni
-
Lungime: 383 mm
- Lățime: 380 mm
- Înălțime maximă: 981 mm
– Înălțime minimă: 792 mm
– Lungimea furtunului de înaltă presiune: 12 m
- Greutate (m) cu accesorii ataşate: 31 kg
Datele aferente presiunii sunt măsurate la o presiune de admisie de 0,3 MPa (3 bar).
18.2 Curățător de mare presiune STIHL RE 170 PLUS
Variantă de execuție 230 V / 50 Hz
- Siguranță (Caracteristică „C” sau „K”): 16 A
- Putere consumată (UE) 2019/1781 §2(2) (j): 3,3 kW
- Impedanță de rețea maximă admisă: 0,45 Ohm
- Clasă de protectie electrică: I
- Tip de protectie electrică: IPX5
- Presiune de lucru (p): 15 MPa (150 bar)
- Presiune maximă admisă (p max.): 18 MPa (180 bar)
- Presiune maximă de admisie a apei (p in max.): 1 MPa (10 bar)
- Debitul maxim al apei (Q max): 10,8 l/min (648 l/h)
- Debit minim al apei (Q min): 9,5 l/min (570 l/h)
- Fortă de recul maximă: 24 N
– Înălțime maximă de aspirație: 0,5 m - Temperatura maximă a apei în regimul de presiune (t in max): 60 °C
- Temperatură maximă a apei în regimul de aspiratie: 20 °C
-
Dimensiuni
-
Lungime: 383 mm
- Lățime: 380 mm
- Înălțime maximă: 981 mm
- Înălțime minimă: 792 mm
– Lungimea furtunului de înaltă presiune: 12 m
19 Piese de schimb și accesorii română
- Greutate (m) cu accesorii ataşate: 31 kg
Variantă de execuție 220-240 V / 50 Hz
- Siguranță (Caracteristică „C” sau „K”): 10 A
- Putere consumată (UE) 2019/1781 §2(2) (j): 2,2 kW
- Impedanță de rețea maximă admisă: 0,45 Ohm
- Clasă de protectie electrică: I
- Tip de protectie electrică: IPX5
- Presiune de lucru (p): 12 MPa (120 bar)
- Presiune maximă admisă (p max.): 18 MPa (180 bar)
- Presiune maximă de admisie a apei (p in max.): 1 MPa (10 bar)
- Debitul maxim al apei (Q max): 8,7 l/min (522 l/h)
- Debit minim al apei (Q min): 7,8 l/min (468 l/h)
- Fortă de recul maximă: 16 N
– Înălțime maximă de aspirație: 0,5 m - Temperatura maximă a apei în regimul de presiune (t in max): 60 °C
- Temperatură maximă a apei în regimul de aspiratie: 20 °C
-
Dimensiuni
-
Lungime: 383 mm
– Lățime: 380 mm
– Înălțime maximă: 981 mm - Înălțime minimă: 792 mm
– Lungimea furtunului de înaltă presiune: 12 m
- Greutate (m) cu accesorii ataşate: 31 kg
Datele aferente presiunii sunt măsurate la o presiune de admisie de 0,3 MPa (3 bar).
18.3 Cabluri prelungitoare
Când se folosește un cablu prelungitor, acesta trebuie să aibă un conductor de protecție și firele sale trebuie să aibă minim următoarele secțiuni transversale, în funcție de tensiune și de lungi- mea cablului:
Dacă tensiunea nominală de pe plăcuța de identificare este între 220 V și 240 V:
- Lungimea cablului până la 20 m: AWG 15 / 1,5 mm²
- Lungimea cablului 20 m până la 50 m: AWG 13 / 2,5 mm²
Dacă tensiunea nominală de pe plăcuța de identificare este între 100 V și 127 V:
- Lungimea cablului până la 10 m: AWG 14 / 2,0 mm²
– Lungimea cablului 10 m până la 30 m: AWG 12 / 3,5 mm²
18.4 Valori ale sunetelor și vibrațiilor RE 150 PLUS, 170 PLUS
Valoarea K pentru nivelul presiunii acustice este 2 dB(A). Valoarea K pentru nivelul de putere acustică este 2 dB(A). Valoarea K pentru valorile de vibratie este 2 m/s².
- Nivel de presiune acustică L_pA măsurat conform EN 60335-2-79:
- 71 dB(A)
- Nivel de putere a sunetului L_wA măsurat conform EN 60335-2-79:
- 85 dB(A)
- Valoare a vibrațiilor a_h măsurată conform EN 60335-2-79, pistolul de injecție: 2,4 m/s².
18.5 REACH
REACH este Regulamentul european referitor la înregistrarea, evaluarea și autorizarea substanțelor chimice.
Informații referitoare la conformarea Regulamentului REACH sunt date la www.stihl.com/reach.
19 Piese de schimb și accesorii
19.1 Piese de schimb și accesorii
STIHL Aceste simboluri identifică piesele de schimb originale STIHL și accesoriiile originale STIHL.
STIHL recomandă folosirea pieselor de schimb originale STIHL și a accesorilor originale STIHL.
Piesele de schimb și accesoriiile altor producători nu pot fi evaluate de STIHL referitor la fiabilitate, siguranță și potrivire în pofida monitorizării continue a pieței, iar STIHL nu poate recomanda utilizarea acestora.
Piesele de schimb și accesoriiile originale STIHL se pot procura de la un distribuitor STIHL.
20 Eliminare
20.1 Eliminarea curățătorului de mare presiune
Informațiile referitoare la eliminare pot fi obținute din partea administrației locale sau din partea unui distribuitor STIHL.
O eliminare necorespunzătoare poate dăuna sănătății și mediului.
▶ Produsele STIHL și ambalajul acestora trebuie livrate pentru reciclare la un centru de colec-tare adecvat, conform prevederilor locale.
română 21 Declaratie de conformitate EU
- Nu eliminați împreună cu gunoiul menajer.
21 Declaratie de conformitate EU
21.1 Curățător de mare presiune STIHL RE 150 PLUS, 170 PLUS
declară cu propria răspundere, că
- Tip constructiv: curățător de mare presiune
- Marca: STIHL
– Tip: RE 150 PLUS; 170 PLUS
- Număr identificator de serie: RE01
este conform cu cerințele Directivelor relevante 2011/65/UE, 2006/42/CE, 2014/30/UE, 2009/125/CE și a fost dezvoltat și fabricat în conformitate cu versiunile diverselor standarde aplicabile la respectivele date de producție: EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-79, EN 61000-3-2, EN 61000-3-11.
Pentru determinarea nivelului de putere acustică măsurat și garantat s-a procedat conform directivei 2000/14/CE, Anexa V, cu aplicarea normei ISO 3744.
– Nivel măsurat al puterii sunetului: 85 dB(A)
– Nivel garantat al puterii sunetului: 87 dB(A)
Documentele tehnice sunt păstrate de Departamentul de autorizare produse al ANDREAS STIHL AG & Co. KG.
Anul de producție, țara producătoare și numărul de utilaj sunt specificate pe curățătorul de mare presiune.
HRA 260269, tribunalul de primă instanță Stuttgart
reprezentat de
Dr. Jürgen Hoffmann, şef de departament pentru aprobarea produselor, regulamentele privind produsele
22 Declaratia de conformitate UKCA
22.1 Curățător de mare presiune STIHL RE 150 PLUS, 170 PLUS
declară cu propria răspundere, că
- Tip constructiv: curățător de mare presiune
- Marca: STIHL
- Tip: RE 150 PLUS; 170 PLUS
– Număr identificator de serie: RE01
este conform cu cerințele Regulamentelor UK The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 și The Ecodesign for Energy-Related Products and Energy Information (Amendment) (EU Exit) Regulations 2019 relevante și a fost creat și produs în conformitate cu versiunile următoarelor standarde aplicabile la respectivele date de producție: EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-79, EN 61000-3-2, EN 61000-3-11.
Nivelurile măsurate și garantate ale puterii sunetului au fost stabilite pe baza Regulamentului UK Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 8, respectând standardul ISO 3744.
– Nivel măsurat al puterii sunetului: 85 dB(A)
– Nivel garantat al puterii sunetului: 87 dB(A)
Documentele tehnice sunt păstrate de ANDREAS STIHL AG & Co. KG.
Anul de producție, țara producătoare și numărul de utilaj sunt specificate pe curățătorul de mare presiune.
HRA 260269, tribunalul de primă instanță Stuttgart
22 Declarația de conformitate UKCA română
J. Hoffmann
reprezentat de
Dr. Jürgen Hoffmann, şef de departament pentru aprobarea produselor, regulamentele privind produsele
- Prefață
- Documente valabile
- Identificarea Notelor de avertizare din text
- PERICOL
- AVERTISMENT
- INDICATIE
- Simboluri în text
- Cuprins
- Curățător cu înaltă presiune
- Simboluri
- STIHL G.
- Instrucțiuni de siguranță
- Simboluri de avertizare
- Utilizare conform cu destinația
- ▲ AVERTISMENT
- Cerințe privind utilizatorul
- Îmbrăcăminte și echipament
- Spațiu de lucru și mediu
- Stare de funcționare sigură
- Utilizarea
- Instructiuni de siguranță română
- Agenți de curățare
- Racordarea la apă
- Conexiunea electrică
- ▲ PERICOL
- Transportul
- Păstrarea
- Curățarea, întreținerea și repa- rarea
- Pregătirea aparatului de curățat cu presiune înaltă pentru utilizare
- Pregătirea de utilizare a curățătorului de mare presiune
- Asamblarea aparatului de curățat cu înaltă presiune
- Asamblarea curățătorului cu înaltă presiune
- Scoaterea mâneruluiScoaterea şi împingerea mânerului
- Montarea și demontarea pisto- lului de stropit
- Montarea pistolului de injectie
- Demontarea pistolului de injectie
- Montarea și demontarea tijei de oțel
- Montarea tijei de oțel
- demontați tubul de pulverizare
- Montarea și demontarea duzei
- Demontarea duzei
- Conectarea la o sursă de apă
- Racordarea curățătorului cu înaltă presiune la rețeaua de apă
- Racordarea filtrului de apă
- Racordati conducta de apă
- Scoateți prin tragere furtunul de apă
- Racordarea curățătorului cu înaltă presiune la o altă sursă de apă
- Racordati electric aparatul de curățat cu înaltă pre-siune
- Racordarea electrică a curăță- torului cu înaltă presiune
- Pornirea și oprire aparatului de curățat cu presiune înaltă.
- Pornirea curățătorului de mare presiune
- Oprirea curățătorului cu înaltă presiune
- Lucrul cu aparatul de cură- țat cu înaltă presiune
- Tineți și ghidați pistolul de stro- pit
- Desfășurați furtunul de înaltă presiune
- Se reglează presiunea de lucru și cantitatea de apă
- Apăsați și blocați pârghia pisto- lului de injecție
- Curățare
- Utilizarea agentilor de curățare
- Aspirarea agenților de curățare
- Aspirarea detergentilor din recipientul de detergent
- Utilizarea agentilor de curățare
- Măsurarea și calcularea concentrației de agenți de curățare
- Calcularea prediluării detergentului în %
- După lucru
- După lucru
- Protejați curățătorul cu înaltă presiune cu un agent de protecție la îngheț
- Transportarea
- Transportarea curățătorului de mare presiune
- Stocarea
- Depozitarea aparatului de curățat cu înaltă presiune
- Curățare română
- Curățare
- Clătiți curățătorul de înaltă pre- siune.
- Curățarea curățătorului de mare presiune și a accesoriiilor
- Curățarea duzei și a tubului pulverizator
- Curățarea sitei de admisie a apei
- curățați filtrul de apă
- Întreținere
- Intervale de întreținere
- Reparare
- Reparați aparatul de curățat cu înaltă presiune
- Depanare
- Ungerea garniturilor
- Date tehnice
- Curățător de mare presiune STIHL RE 150 PLUS
- Curățător de mare presiune STIHL RE 170 PLUS
- Cabluri prelungitoare
- Valori ale sunetelor și vibrațiilor RE 150 PLUS, 170 PLUS
- REACH
- Piese de schimb și accesorii
- Piese de schimb și accesorii
- Eliminare
- Eliminarea curățătorului de mare presiune
- Declaratie de conformitate EU
- Curățător de mare presiune STIHL RE 150 PLUS, 170 PLUS
- Declaratia de conformitate UKCA
- Curățător de mare presiune STIHL RE 150 PLUS, 170 PLUS
Marcă : STIHL
Model : RE 150 Plus
Categorie : Spălător cu presiune
