ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AL 1830 CV P4A GARDENA

GARDENA Ταχυφορτιστής μπαταρίας AL 1830 CV P4A

5. ΑΝΤΙΜΕΤΩΠΙΣΗ ΣΦΑΛΜΑΤΩΝ..101

6. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ....101

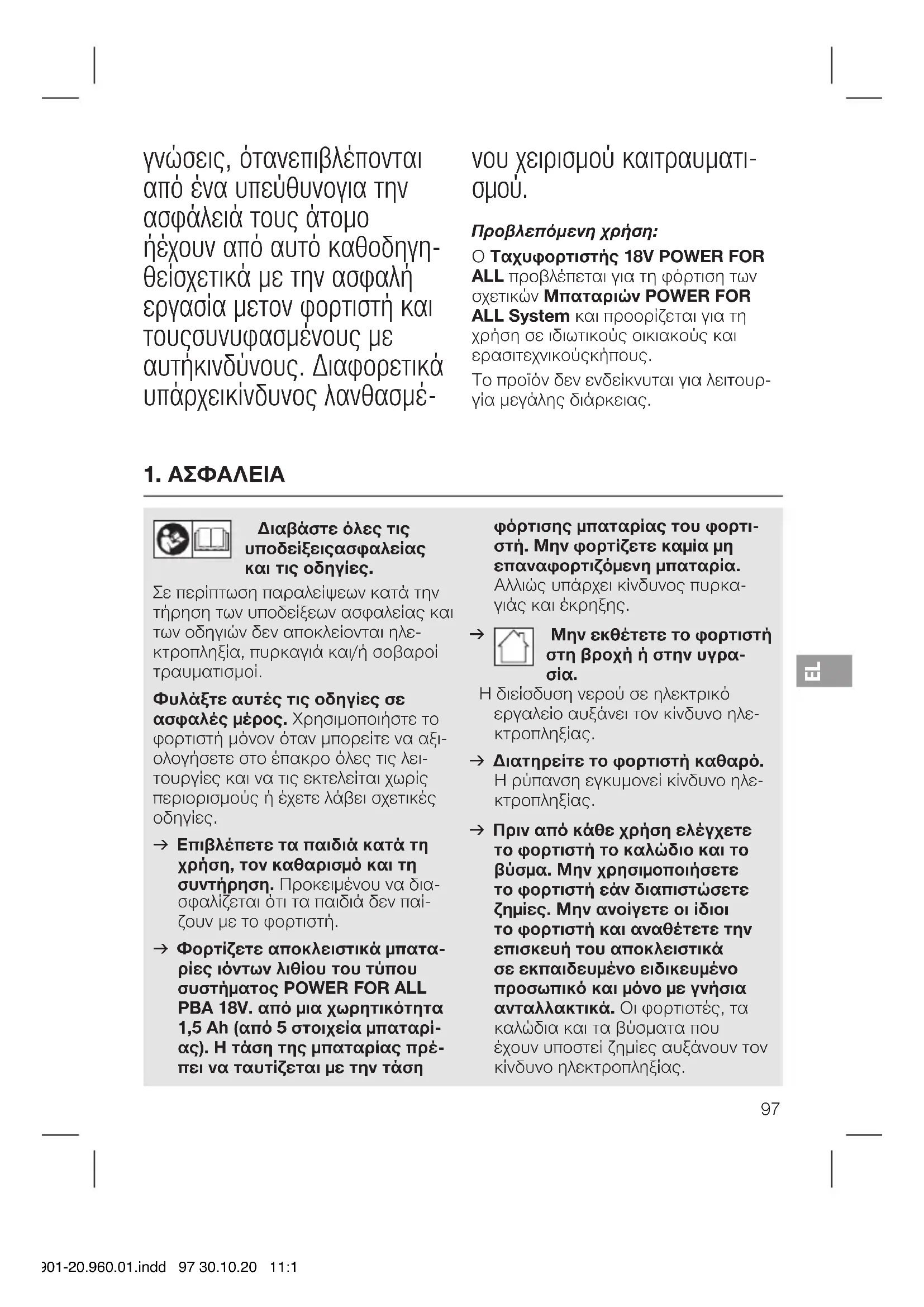

Μετάφραση των πρωτότυπων οδηγιών χρήσης. Αυτός ο φορτιστής δενπροβλέπεται για χρήση από παιδιάκαι άτομα με περιορισμένεςφυσικές, αισθητήριες ήδιανοητικές ικανότητες ή μεέλλειψη εμπειρίας και ανεπαρκείς- γνώσεις. Αυτός ο φορτιστής μπορείνα χρησιμοποιηθεί από παιδιά από 8 ετών και πάνω καθώς και απόάτομα με περιορισμένες φυσικές, αισθητήριες ή διανοητικέςι- κανότητες ή με έλλειψη εμπειρίαςκαι ανεπαρκείς 14901-20.960.01.indd 96 30.10.20 11:12γνώσεις, ότανεπιβλέπονται από ένα υπεύθυνογια την ασφάλειά τους άτομο ήέχουν από αυτό καθοδηγη- θείσχετικά με την ασφαλή εργασία μετον φορτιστή και τουςσυνυφασμένους με αυτήκινδύνους. Διαφορετικά υπάρχεικίνδυνος λανθασμέ- νου χειρισμού καιτραυματι-

Προβλεπόμενη χρήση: Ο Ταχυφορτιστής 18V POWER FOR ALL προβλέπεται για τη φόρτιση των σχετικών Μπαταριών POWER FOR ALL System και προορίζεται για τη χρήση σε ιδιωτικούς οικιακούς και ερασιτεχνικούς κήπους. Το προϊόν δεν ενδείκνυται για λειτουρ- γία μεγάλης διάρκειας.

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Σε περίπτωση παραλείψεων κατά την τήρηση των υποδείξεων ασφαλείας και των οδηγιών δεν αποκλείονται ηλε- κτροπληξία, πυρκαγιά και/ή σοβαροί τραυματισμοί. Φυλάξτε αυτές τις οδηγίες σε ασφαλές μέρος. Χρησιμοποιήστε το φορτιστή μόνον όταν μπορείτε να αξι- ολογήσετε στο έπακρο όλες τις λει- τουργίες και να τις εκτελείται χωρίς περιορισμούς ή έχετε λάβει σχετικές

v Επιβλέπετε τα παιδιά κατά τη χρήση, τον καθαρισμό και τη συντήρηση. Προκειμένου να δια- σφαλίζεται ότι τα παιδιά δεν παί- ζουν με το φορτιστή. v Φορτίζετε αποκλειστικά μπατα- ρίες ιόντων λιθίου του τύπου συστήματος POWER FOR ALL PBA 18V. από μια χωρητικότητα 1,5 Ah (από 5 στοιχεία μπαταρί- ας). Η τάση της μπαταρίας πρέ- πει να ταυτίζεται με την τάση φόρτισης μπαταρίας του φορτι- στή. Μην φορτίζετε καμία μη επαναφορτιζόμενη μπαταρία. Αλλιώς υπάρχει κίνδυνος πυρκα- γιάς και έκρηξης.

Μην εκθέτετε το φορτιστή στη βροχή ή στην υγρα-

Η διείσδυση νερού σε ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλε- κτροπληξίας. v Διατηρείτε το φορτιστή καθαρό. Η ρύπανση εγκυμονεί κίνδυνο ηλε- κτροπληξίας. v Πριν από κάθε χρήση ελέγχετε το φορτιστή το καλώδιο και το βύσμα. Μην χρησιμοποιήσετε το φορτιστή εάν διαπιστώσετε ζημίες. Μην ανοίγετε οι ίδιοι το φορτιστή και αναθέτετε την επισκευή του αποκλειστικά σε εκπαιδευμένο ειδικευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Οι φορτιστές, τα καλώδια και τα βύσματα που έχουν υποστεί ζημίες αυξάνουν τον κίνδυνο ηλεκτροπληξίας. 14901-20.960.01.indd 97 30.10.20 11:12EL

v Μην λειτουργείτε το φορτιστή επάνω σε εύφλεκτη επιφάνεια (π. χ., χαρτί, υφάσματα κλπ.) ή σε εύφλεκτο περιβάλλον. Λόγω της θέρμανσης που προκύ- πτει κατά τη φόρτιση του φορτιστή υπάρχει κίνδυνος πυρκαγιάς. v Φορτίζετε τις μπαταρίας μόνο με φορτιστές που συνιστά ο κατασκευαστής. Ένας φορτιστής που ενδείκνυται για συγκεκριμένο τύπο μπαταριών εγκυμονεί κίνδυνο πυρκαγιάς όταν χρησιμοποιείται με άλλες

v Σε περίπτωση βλάβης ή / και αντικανονικής χρήσης τηςμπα- ταρίας μπορεί να εξέλθουν επί- σης αναθυμιάσειςαπό την μπα-

Παρέχετε καθαρό αέρα και ζητή- στε τη συμβουλή ιατρού σε περί- πτωση ενοχλήσεων. Οι αναθυμιά- σεις μπορούν να ερεθίσουν τις αναπνευστικές οδούς. v Μια τυχόν εσφαλμένη χρήση μπορεί να οδηγήσει σεδιαρροή υγρών από την μπαταρία. Απο- φεύγετε την επαφή με το εξερ- χόμενο υγρό. Σε περίπτωση επα- φής, ξεπλύνετε με νερό. Εάν το υγρό έρθει σε επαφή με τα μάτια ζητήστε πρόσθετη ιατρική βοή- θεια. Το εξερχόμενο υγρό μπατα- ρίας μπορεί να προκαλέσει δερμα- τικούς ερεθισμούς και εγκαύματα. v Μην καλύπτετε τις σχισμές αερι- σμού του φορτιστή. Διαφορετικά μπορεί να υπερθερμανθεί ο φορτι- στής και να μη λειτουργεί πλέον

v Αν απαιτείται αντικατάσταση του καλωδίου σύνδεσης, αυτή πρέπει να γίνεται από την GARDENA ή εξουσιοδοτημένο τμήμα εξυπη- ρέτησης πελατών για ηλεκτρικά εργαλεία GARDENA προκειμένου να αποφεύγονται κίνδυνοι που υποβαθμίζουν την ασφάλεια. ΚΙΝΔΥΝΟΣ! Καρδιακή ανακοπή! Αυτό το προϊόν δημιουργεί ηλεκτρο- μαγνητικό πεδίο κατά τη λειτουργία. Αυτό το πεδίο μπορεί υπό ορισμένες συνθήκες να επηρεάσει τη λειτουργία ενεργητικών ή παθητικών ιατρικών εμφυτευμάτων. Για να αποκλειστεί ο κίνδυνος καταστάσεων που μπορούν να καταλήξουν σε σοβαρούς ή θανά- σιμους τραυματισμούς, τα άτομα που φέρουν ιατρικό εμφύτευμα πρέπει να συμβουλευτούν το ιατρό τους ή τον κατασκευαστή του εμφυτεύματος προτού χρησιμοποιήσουν το μηχά-

ΚΙΝΔΥΝΟΣ! Κίνδυνος ασφυξίας! Μικρά εξαρτήματα μπορούν να κατα- ποθούν εύκολα. Η πλαστική σακούλα εγκυμονεί κίνδυνο ασφυξίας για μικρά παιδιά. Απομακρύνετε τα παιδιά κατά τη διάρκεια της συναρμολόγησης. 14901-20.960.01.indd 98 30.10.20 11:12EL

Φόρτιση μπαταρίας [ Εικ. O1 / O2 ]:

v Λαμβάνετε υπόψη την τάση δικτύου! Η τάση της πηγής ρεύματος πρέπει να ταυτίζεται με τα στοιχεία που αναγράφονται στην πινακίδα τύπου του φορτιστή.

1. Συνδέστε τον φορτιστή μπαταρίας

2. Τοποθετήστε τη μπαταρία

υποδοχή φόρτισης του φορτιστή

Η μπαταρία δεν ανήκει στον βασικό παραδοτέο εξοπλισμό. Τον πλήρη κατάλογοεξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμαεξαρτημάτων. Χάρη στην έξυπνη μέθοδο φόρτισης ανιχνεύεται η κατάσταση φόρτισης της μπαταρίας και η φόρτιση διεξάγεται ανάλογα με τη θερμοκρασία και την τάση της μπαταρίας μας το εκάστοτε βέλτιστο ρεύμα φόρτισης. Έτσι προστατεύεται η μπαταρία και διατηρείται πάντοτε πλήρως φορτισμέ- νη κατά την αποθήκευση στο φορτιστή. Σημασία των στοιχείων ένδειξης: Ένδειξη στο φορτιστή: Αναλάμπουσα (γρήγορα) πράσινη ένδειξη φόρτισης

Η διαδικασία ταχείας φόρτισης σηματοδοτείται με γρήγορη αναλαμπή της πράσινης ένδειξης φόρτισης μπαταρίας

Υπόδειξη: Η διαδικασία ταχείας φόρτισης είναι δυνατή μόνον όταν η θερμοκρασία της μπαταρίας βρίσκεται εντός των επιτρεπτών ορίων θερμοκρασίας φόρτισης, βλ. 6. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ. Αναλάμπουσα (αργά) πράσινη ένδειξη φόρ- τισης μπαταρίας

Όταν η κατάσταση φόρτισης της μπαταρίας είναι περίπου 80 % αναβοσβήνει αργά η πράσινη ένδειξη φόρτισης μπαταρίας

Η μπαταρία μπορεί να αφαιρεθεί για άμεση χρήση. Συνεχώς αναμμένη πράσινη ένδειξη φόρ- τισης μπαταρίας

Full Ο συνεχής φωτισμός της πράσινης ένδειξης φόρτισης μπαταρίας

σηματοδοτεί ότι η μπαταρία έχει φορτιστεί εντελώς. Όταν δεν είναι συνδεδεμένη η μπαταρία, ο συνεχής φωτισμός της ένδειξης φόρτισης μπαταρίας

σηματοδοτεί ότι το βύσμα του ηλεκτρι- κού καλωδίου είναι συνδεδεμένο με την πρίζα και ο φορτιστής είναι σε λειτουργική ετοιμότητα. 14901-20.960.01.indd 99 30.10.20 11:12EL

Υποδείξεις εργασίας Σε περιπτώσεις διαρκούς φόρτισης ή αλλεπάλληλων, χωρίςδιακοπή κύκλων φόρτισης, ο φορτιστής μπορεί να ζεσταθεί.Αυτό όμως είναι ακίνδυνο και δεν υποδεικνύει τεχνικόελάττωμα του

Ένας σημαντικά μειωμένος χρόνος λειτουργίας μετά τηφόρτιση σημαίνει ότι η μπαταρία εξαντλήθηκε και πρέπει νααντικατασταθεί.

Καθαρισμός φορτιστή μπαταρίας: Σιγουρευτείτε πως η επιφάνεια και οι επαφές της μπαταρίας και του φορτι- στή της μπαταρίας είναι καθαρές και στεγνές, προτού συνδέσετε τον φορτι- στή της μπαταρίας. Μην χρησιμοποιείτε τρεχούμενο

v Καθαρίζετε τις επαφές και τα πλαστικά εξαρτήματα με μαλακό, στεγνό πανί.

Θέση εκτός λειτουργίας: Το προϊόν πρέπει να φυλάσσεται σε μέρος στο οποίο δεν έχουν πρόσβαση παιδιά.

1. Καθαρίστε τον φορτιστή μπαταρίας

2. Φυλάσσετε τον φορτιστή μπαταρίας

σε στεγνό, κλειστό και ασφαλή από τον παγετό χώρο.

(σύμφωνα με την οδηγία 2012/19/ΕΕ) Το προϊόν δεν επιτρέπεται να απορρίπτεται στα κοινά οικιακά απορρίμματα. Πρέπει να απορρίπτεται σύμφωνε με τους ισχύοντες τοπικούς κανονισμούς προστασίας του περιβάλλοντος.

v Διαθέστε το προϊόν μέσω της υπηρεσίας ανακύκλωσης της περιοχής σας. Συνεχώς αναμμένη κόκκινη ένδειξη

Ο συνεχής φωτισμός της κόκκινης ένδειξης σφάλματος μπαταρίας

σηματοδοτεί ότι η θερμοκρασία της μπαταρίας είναι εκτός των επιτρεπτών ορίων θερμοκρασίας φόρτισης, βλ. 6. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ. Ο φορτιστής τίθεται αυτόματα στην κατάσταση ταχείας φόρτισης μόλις επιτευχθεί το επιτρεπτό εύρος θερμοκρασίας. Αναλάμπουσα κόκκινη ένδειξη σφάλματος

Η αναλάμπουσα κόκκινη ένδειξη σφάλματος μπαταρίας

σηματοδοτεί άλλο σφάλμα της διαδικασίας φόρτισης, βλ. 5. ΑΝΤΙΜΕΤΩΠΙΣΗ ΣΦΑΛΜΑΤΩΝ. 14901-20.960.01.indd 100 30.10.20 11:12EL

5. ΑΝΤΙΜΕΤΩΠΙΣΗ ΣΦΑΛΜΑΤΩΝ

Πρόβλημα Αιτία Αντιμετώπιση Η διαδικασία φόρτισης δεν είναι δυνατή. Η πράσινη ένδειξη φόρτισης μπαταρίας

ανάβει συνεχώς. Η κόκκινη ένδειξη σφάλματος μπαταρίας

αναβοσβήνει. [ Εικ. O2 ] Η μπαταρία δεν έχει τοποθετηθεί

v Τοποθετήστε τη μπαταρία σωστά στο φορτιστή. Οι επαφές τις μπαταρίας είναι

v Καθαρίστε τις επαφές της μπαταρίας (π.χ., τοποθετώντας και αφαιρώντας επανειλημμέ- να τη μπαταρία. Κατά περί- πτωση αντικαταστήστε τη

Η θερμοκρασία της μπαταρίας είναι εκτός των επιτρεπτών ορίων θερμοκρασίας φόρτισης. v Περιμένετε μέχρι η θερμο- κρασίας της μπαταρίας να κυμαίνεται μεταξύ 0 °C και +45 °C. Η μπαταρία είναι ελαττωματική. v Αντικαταστήστε τη μπαταρία. Η πράσινη ένδειξη φόρτισης

/ η κόκκινη ένδειξη σφάλματος μπατα-

[ Εικ. O2 ] Το βύσμα του ηλεκτρικού καλωδίου του φορτιστή δεν έχει συνδεθεί (σωστά). v Συνδέστε το βύσμα του ηλεκτρικού καλωδίου (πλήρως) στην πρίζα. Η πρίζα, το ηλεκτρικό καλώδιο ή ο φορτιστής είναι σε ελαττω- ματική κατάσταση. v Ελέγξτε την τάση του δικτύου. Αναθέστε κατά περίπτωση τον έλεγχο του φορτιστή σε έναν εξουσιοδοτημένο συμβεβλημέ- νο έμπορο ή στο Σέρβις της GARDENA.

6. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Ταχυφορτιστής μπαταρίας AL 1830 CV P4A Μονάδα Τιμή (Κωδ. 14901) Τάση δικτύου V (AC) 220 – 240 Συχνότητα δικτύου Hz 50 – 60 Ισχύς δικτύου W 70 Τάση φόρτισης μπαταρίας V (DC) 18 Μέγ. ρεύμα φόρτισης

Μπαταρία συστήματος GARDENA

Μπαταρία για πρόσθετη αυτονομία ή για αντικατάσταση. Κωδ. 14903 Κωδ. 14905

Παρακαλούμε επικοινωνήστε με τη διεύθυνση στην πίσω σελίδα. Δήλωση εγγύησης: Σε περίπτωση αξίωσης εγγύησης, δεν επιβαρύνεστε με χρεώσεις για τις παρεχόμενες υπηρεσίες. Η GARDENA Manufacturing GmbH παρέχει για όλα τα γνήσια καινούργια προϊόντα GARDENA εγγύηση 2 ετών από την ημερομηνία της πρώτης αγο- ράς από τον αντιπρόσωπο, όταν τα προϊόντα χρησιμοποιούνται αποκλειστι- κά για ιδιωτική χρήση. Αυτή η εγγύηση κατασκευαστή δεν ισχύει για προϊόντα που έχουν αποκτηθεί στη δευτερογενή αγορά. Αυτή η εγγύηση αφορά σε σημα ντικά ελαττώματα του προϊόντος που οφείλονται αποδεδειγμένα σε σφάλματα υλικού ή κατα σκευής. Η παρούσα εγγύηση εκπληρώνεται με την παροχή ενός πλήρως λειτουργι- κού προϊόντος αντικατάστασης ή με τη δωρεάν επισκευή του ελαττωματι- κού προϊόντος. Διατηρούμε το δικαί- ωμα επιλογής. Αυτή η υπηρεσία ισχύει εφόσον πληρούνται οι παρακάτω προϋ-

Ταχυφορτιστής μπαταρίας AL 1830 CV P4A Μονάδα Τιμή (Κωδ. 14901) Χρόνος φόρτισης μπαταρίας 80 % / 97 – 100 % (περ.) PBA 18V 2,0Ah W-B PBA 18V 2,5Ah W-B PBA 18V 4,0Ah W-C

32 / 45 40 / 60 64 / 95 Επιτρεπτά όρια θερμοκρα - σίας φόρτισης °C 0 – 45 Βάρος σύμφωνα με τη διαδικασία EPTA-Procedure 01:2014 kg 0,40 Κατηγορία προστασίας / II Κατάλληλες μπαταρίες συστήματος POWER FOR ALL: PBA 18V. 14901-20.960.01.indd 102 30.10.20 11:12• Το προϊόν χρησιμοποιήθηκε για τον προβλεπόμενο σκοπό σύμφωνα με τις συστάσεις στις οδηγίες χειρισμού.

• Δεν επιχειρήθηκε άνοιγμα ούτε επι- σκευή του προϊόντος από τον αγορα- στή ούτε από τρίτους.

• Για τη λειτουργία έχουν χρησιμοποιη- θεί αποκλειστικά γνήσια GARDENA ανταλλακτικά και φθειρόμενα εξαρ-

• Υποβολή του παραστατικού αγοράς. Η φυσιολογική φθορά εξαρτημάτων και στοιχείων (π.χ., μαχαιριών, εξαρτημάτων στερέωσης μαχαιριών, στροβίλων, φωτιστικών μέσων, τραπεζοειδών και οδοντωτών ιμάντων, τροχών κύλισης, φίλτρων αέρα, μπουζί), οι οπτικές δια- φοροποιήσεις, καθώς και τα φθειρόμε- να και αναλώσιμα εξαρτήματα αποκλεί- ονται από την εγγύηση. Αυτή η εγγύηση κατασκευαστή περιο- ρίζεται στην προμήθεια ανταλλακτικών και στην επισκευή σύμφωνα με τους προαναφερόμενους όρους. Άλλες αξι- ώσεις προς εμάς ως κατασκευάστρια εταιρεία, π.χ., για αποζημίωση, δεν αιτι- ολογούνται με βάση την εγγύηση κατα- σκευαστή. Είναι αυτονόητο ότι αυτή η εγγύηση κατασκευαστή δεν επηρεάζει τις νομικές και συμβατικές αξιώσεις εγγύησης έναντι του αντιπροσώ- που / πωλητή. Η εγγύηση κατασκευαστή υπόκειται στο δίκαιο της Ομοσπονδιακής Δημο- κρατίας της Γερμανίας. Σε περίπτωση αξιώσεων εγγύησης στείλτε το ελαττωματικό προϊόν μαζί με ένα αντίγραφο του παραστατικού αγο- ράς και μια περιγραφή του σφάλματος με προπληρωμένα ταχυδρομικά τέλη στη διεύθυνση σέρβις της εταιρείας.
