AL 1830 CV P4A - Chargeur téléphone portable GARDENA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur rapide de batterie
Marque	GARDENA
Modèle	AL 1830 CV P4A
Tension secteur	220 – 240 V AC
Fréquence secteur	50 – 60 Hz
Puissance nominale	70 W
Tension de charge de la batterie	18 V DC
Courant de charge max.	3,0 A
Plage de température de charge admise	0 °C – 45 °C
Poids (selon EPTA 01:2014)	0,40 kg
Batteries compatibles	POWER FOR ALL PBA 18V (à partir de 1,5 Ah)
Indicateur de charge rapide	Voyant vert clignotant rapide
Indicateur de charge à 80 %	Voyant vert clignotant lent
Indicateur de charge complète	Voyant vert fixe
Indicateur de défaut de température	Voyant rouge fixe
Indicateur d'autre défaut	Voyant rouge clignotant
Protection contre la pluie et l'humidité	Oui – ne pas exposer à la pluie
Entretien	Nettoyer les contacts avec un chiffon doux et sec
Réparabilité	Réparation exclusivement par GARDENA ou service agréé
Garantie constructeur	2 ans (usage privé)
Accessoires recommandés	Batteries PBA 18V/45 (réf. 14903) et PBA 18V/72 (réf. 14905)

FOIRE AUX QUESTIONS - AL 1830 CV P4A GARDENA

Quels types de batteries puis-je charger avec ce chargeur ?

Ce chargeur est conçu pour les batteries Li-ion du système POWER FOR ALL PBA 18V d'une capacité d'au moins 1,5 Ah (5 cellules). Ne chargez pas d'autres types de batteries.

Que signifie le voyant vert qui clignote rapidement ?

Le clignotement rapide du voyant vert indique une charge rapide en cours. Cette charge n'est possible que si la température de la batterie se situe dans la plage admise (0 °C à 45 °C).

Que signifie le voyant vert qui clignote lentement ?

Le clignotement lent du voyant vert signifie que la batterie a atteint environ 80 % de charge. Vous pouvez alors retirer la batterie pour une utilisation immédiate.

Que signifie le voyant vert fixe ?

Un voyant vert fixe indique que la batterie est entièrement chargée. Sans batterie, il signale que le chargeur est branché et prêt à l'emploi.

Que signifie le voyant rouge fixe ?

Le voyant rouge fixe indique que la température de la batterie est en dehors de la plage admise (0 °C – 45 °C). Le chargeur passe automatiquement en charge rapide dès que la température revient dans la plage.

Que signifie le voyant rouge clignotant ?

Le voyant rouge clignotant signale un défaut de charge autre que la température. Consultez la section DÉPANNAGE de la notice pour identifier la cause (mauvaise insertion, contacts encrassés, batterie défectueuse).

Que faire si la charge ne démarre pas et qu'aucun voyant ne s'allume ?

Vérifiez d'abord que la fiche est correctement enfoncée dans la prise. Si le problème persiste, testez une autre prise. En cas d'échec, le chargeur, le câble ou la batterie peuvent être défectueux ; contactez le service GARDENA.

Puis-je laisser la batterie sur le chargeur après charge complète ?

Oui, le chargeur maintient la batterie à pleine charge sans risque de surcharge. La batterie est préservée et reste prête à l'emploi.

Quelles sont les précautions de sécurité essentielles ?

Utilisez le chargeur uniquement à l'intérieur, à l'abri de la pluie et de l'humidité. Ne couvrez pas les fentes d'aération. Ne rechargez pas de batteries non rechargeables. En cas de dommage sur le chargeur ou le câble, faites-le réparer par un professionnel.

Comment nettoyer le chargeur ?

Avant de nettoyer, débranchez le chargeur. Utilisez un chiffon doux et sec pour essuyer les contacts et les surfaces en plastique. N'utilisez pas d'eau courante.

MODE D'EMPLOI AL 1830 CV P4A GARDENA

Chargeur rapide de batterie

GARDENA Chargeur rapide de batterie AL 1830 CV P4A

1. SÉCURITÉ. 17
2. UTILISATION. 18 3. MAINTENANCE. 20 4. ENTREPOSAGE 20 5. DÉPANNAGE 20 6. CARACTÉRISTIQUES TECHNIQUES 21 7. ACCESSOIRES 22
3. SERVICE/GARANTIE 22

Traduction des instructions originales.

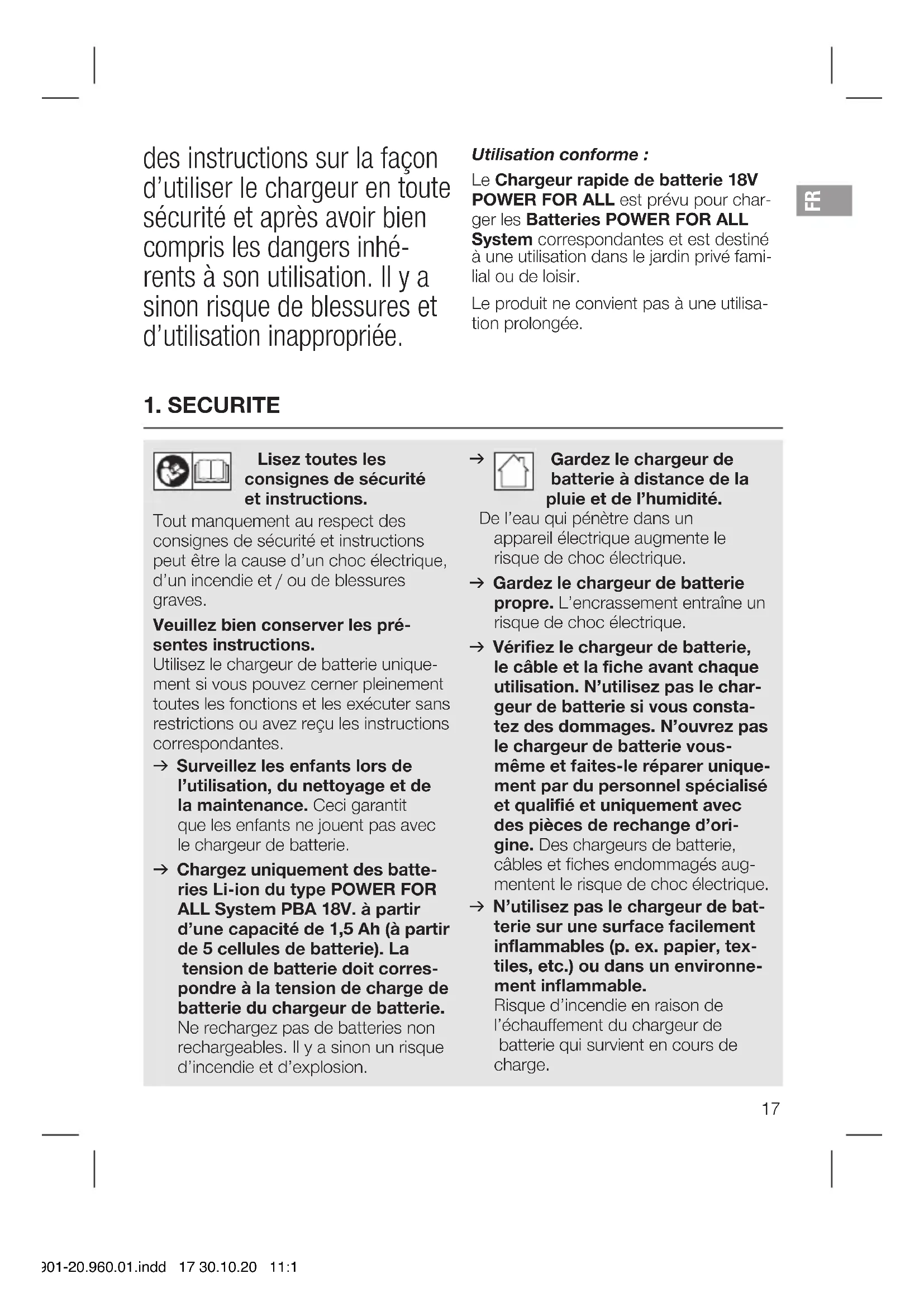

Ce chargeur n'est pas prévu pour être utilisé par des enfants ni par des personnes souffrant d'un

handicap physique, sensoriel ou mental ou manquant d'expérience ou de connaissances. Ce chargeur peut être utilisé par les enfants (âgés d'au moins 8 ans) et par les personnes souffrant d'un handicap physique, sensoriel ou mental ou manquant d'expérience ou de connaissances, lorsque ceux-ci sont sous la surveillance d'une personne responsable de leur sécurité ou après avoir reçu

des instructions sur la façon d'utiliser le chargeur en toute sécurité et après avoir bien compris les dangers inhérents à son utilisation. Il y a sinon risque de blessures et d'utilisation inappropriée.

Utilisation conforme :

Le Chargeur rapide de batterie 18V POWER FOR ALL est prévu pour charger les Batteries POWER FOR ALL

System correspondantes et est destiné à une utilisation dans le jardin privé familial ou de loisir.

Le produit ne convient pas à une utilisation prolongée.

1. SÉCURITÉ

Lisez toutes les consignes de sécurité et instructions.

Tout manquement au respect des consignes de sécurité et des instructions peut être la cause d'un choc électrique, d'un incendie et/ou de blessures graves.

Veuillez bien conserver les présentes instructions.

Utilisez le chargeur de batterie uniquement si vous pouvez cerner pleinement toutes les fonctions et les exécuter sans restrictions ou si vous avez reçu les instructions correspondantes.

Surveillez les enfants lors de l'utilisation, du nettoyage et de la maintenance. Ceci garantit que les enfants ne jouent pas avec le chargeur de batterie. Chargez uniquement des batteries Li-ion du type POWER FOR ALL System PBA 18V, à partir d'une capacité de 1,5 Ah (à partir de 5 cellules de batterie). La tension de batterie doit correspondre à la tension de charge de batterie du chargeur de batterie.

Ne rechargez pas de batteries non rechargeables. Il y a sinon un risque d'incendie et d'explosion.

Gardez le chargeur de batterie à distance de la pluie et de l'humidité.

De l'eau qui pénètre dans un appareil électrique augmente le risque de choc électrique.

Gardez le chargeur de batterie propre. L'encrassement entraîne un risque de choc électrique. Vérifiez le chargeur de batterie, le câble et la fiche avant chaque utilisation. N'utilisez pas le chargeur de batterie si vous constatez des dommages. N'ouvrez pas le chargeur de batterie vous-même et faites-le réparer uniquement par du personnel spécialisé et qualifié et uniquement avec des pièces de rechange d'origine. Des chargeurs de batterie, câbles et fiches endommagés augmentent le risque de choc électrique. N'utilisez pas le chargeur de batterie sur une surface facilement inflammable (p. ex. papier, textiles, etc.) ou dans un environnement inflammable.

Risque d'incendie en raison de l'échauffement du chargeur de batterie qui survient en cours de charge.

Chargez les batteries uniquement avec des chargeurs de batterie recommandés par le fabricant. Un chargeur destiné à un type particulier de batteries est exposé au risque d'incendie s'il est utilisé avec d'autres batteries. Si l'accu est endommagé ou utilisé de manière non conforme, des vapeurs peuvent s'échapper. Respirez de l'air frais et consultez un médecin en cas de troubles. Les vapeurs peuvent irriter les voies respiratoires. Dans de mauvaises conditions, du liquide peut être éjecté de la batterie. Évitez tout contact avec ce liquide. En cas de contact involontaire, rincez avec de l'eau. Si le liquide entre en contact avec les yeux, adressez-vous immédiatement à un médecin. Le liquide s'échappant des batteries peut provoquer des démangeaisons ou des brûlures. Ne recouvrez pas les fentes d'aération du chargeur.

Le chargeur risque sinon de surchauffer et de ne plus fonctionner correctement.

→ S'il est nécessaire de remplacer le câble de raccordement, l'opération doit être réalisée par GARDENA ou un service après-vente autorisé pour les outils électriques GARDENA afin d'éviter tout risque lié à la sécurité.

DANGER ! Arrêt cardiaque ! Ce produit génère un champ électromagnétique en cours de fonctionnement. Dans certaines conditions, ce champ peut avoir des effets sur le fonctionnement d'implants médicaux actifs ou passifs. Pour exclure le danger de situations pouvant entraîner des blessures graves ou mortelles, les personnes disposant d'un implant médical doivent consulter leur médecin et le fabricant de l'implant avant d'utiliser ce produit.

DANGER ! Risque d'asphyxie !

Les petites pièces peuvent être avalées. Les petits enfants peuvent s'étouffer avec le sac en plastique. Maintenez les petits enfants à l'écart pendant le montage.

2. UTILISATION

Charger la batterie [fig. 01/02] :

ATTENTION !

→ Respectez la tension de secteur ! La tension de la source de courant doit correspondre aux indications figurant sur la plaque signalétique du chargeur de batterie.

1. Branchez le chargeur de batterie @ à une prise de courant.
2. Glissez la batterie (B) dans la baie de charge du chargeur de batterie (C).

La batterie ne fait pas partie de l'étendue de la livraison standard. Vous trouvez les accessoires complets dans notre gamme d'accessoires.

Le procédé de charge intelligent permet de détecter automatiquement le niveau de charge de la batterie et de charger avec le courant de charge optimal, indépendamment de la température et de la tension de la batterie.

La batterie est ainsi préservée et reste toujours pleinement chargée lorsqu'elle est rangée dans le chargeur de batterie.

Signification des éléments d'affichage :

Affichage sur le chargeur de batterie :

Lumière clignotante (rapide) témoin de contrôle de charge vert de batterie LcCharge	La charge rapide est signalée par un clignotement rapide du témoin de contrôle de charge vert de batterie LcRemarque: la charge rapide est uniquement possible si la température de la batterie est dans la plage de température de charge admise, voir 6. CARACTÉRISTIQUES TECHNIQUES.
Lumière clignotante (lente) témoin de contrôle de charge vert de batterie LcGO 80%	Pour un niveau de charge de la batterie d'env. 80%, le témoin de contrôle de charge vert de batterie Lcclignote lentement.La batterie peut être retiree pour une utilisation immédiate.
Lumière permanente témoin de contrôle de charge vert de batterie LcFull	La lumière permanente du témoin de contrôle de charge vert de batterie Lcsignale que la batterie est entièrement chargée.Sans batterie enchichée, la lumière permanente du témoin de contrôle de charge de batterie Lcsignale que la fiche est dans la prise et que le chargeur est prêt.
Lumière permanente témoin de défaut rouge de batterie WcDés que la plage de température admise, voir 6. CARACTÉRISTIQUES TECHNIQUES.Dés que la plage de température admise est atteinte, le chargeur passae automatiquement en charge rapide.
Lumière clignotante témoin de défaut rouge de batterie WcDés- - - -	La lumière clignotante du témoin de défaut rouge de batterie Wcsignale un autre incident de la charge, voir 5. DÉPANNAGE.

Instructions d'utilisation :

Des cycles de charge répétés, non entrecoupés de temps de pause, peuvent provoquer un échauffement du chargeur. Un tel échauffement est sans conséquence et ne doit pas être interprété

comme un dysfonctionnement du chargeur.

Une baisse notable de l'autonomie de l'accu au fil des recharges effectuées indique que l'accu est arrivé en fin de vie et qu'il doit être remplacé.

3. MAINTENANCE

Nettoyer le chargeur de batterie :

Assurez-vous que la surface et les contacts de la batterie et du chargeur de batterie sont toujours propres et secs avant de brancher le chargeur de batterie.

N'utilisez pas d'eau courante.

Nettoyez les contacts et les parties en plastique avec un chiffon doux et sec.

4. ENTREPOSAGE

Mise hors service :

Le produit doit être rangé hors de portée des enfants.

1. Nettoyez le chargeur de batterie (voir 3. MAINTENANCE).
2. Rangez le chargeur de batterie dans un endroit sec, fermé et à l'abri du gel.

Élimination :

(conformément à la directive 2012/19/UE)

Le produit ne doit pas être jeté avec les déchets ménagers normaux. Il doit être éliminé

conformément aux prescriptions locales de protection de l'environnement en vigueur.

IMPORTANT !

→ Éliminez le produit par le biais de votre point de collecte et de recyclage local.

5. DÉPANNAGE

Problème Cause possible Remède

La charge n'est pas possible. Le tímoin de contrôle de charge vert de batterie Lc s'allume durablement. Le tímoin de défaut rouge de batterie Wc clignote. [Fig. 02]	La batterie n'est pas mise en place (correctement).	→ Mettez la batterie correctement en place dans le char-geur de batterie.
	Les contacts de la batterie sont encrassés.	→ Nettoyez les contacts de la batterie (p. ex. en mettant et enlevantla batterie plusieurs fois. Le cas échéant, remplacez la batterie).
	La température de la batterie est en dehors de la plage de température de charge admise.	→ Attende jusqu'à ce que la température de la batterie soit à nouveau comprise entre 0 °C – + 45 °C.
	La batterie est défectueuse. →	Remplacez la batterie.

Problème Cause possible Remède

Le témoin de contrôle de charge vert de batterie (Lc)/ le témoin de défaut rouge de batterie (Wc) ne s'allument pas [fig. 02]	La fiche du chargeur de batterie n'est pas (correctement) enchichée.	→ Enfichez la fiche (entière) dans la prise.
	La prise, le cordon d'almen-tation ou le chargeur de batterie est défectueux.	→ Vérifiez la tension de secteur. Faites vérifier le cas échéant le chargeur de batterie par un concessionnaire/agréé ou par le service GARDENA.

1. CARACTÉRISTIQUES TECHNIQUES

Chargeur rapide de batterie AL 1830 CV P4A	Unité Valeur (réf. 14901)
Tension du secteur V (AC) 220 – 240
Fréquence du secteur Hz 50 – 60
Puisance nominale W 70
Tension de charge de la batterie	V (DC) 18
Courant de charge max. de la batterie	A 3,0
Temps de charge de la batterie 80%/97 – 100% (env.)
PBA 18V 2,0Ah W-B	min.	32 / 45
PBA 18V 2,5Ah W-B	min.	40 / 60
PBA 18V 4,0Ah W-C	min.	64 / 95
Plage de température de charge admise	°C 0 – 45
Poids conformément à EPTA-Procedure 01:2014	kg 0,40
Classe de protection		☐/ ☐

Batteries adéquates POWER FOR ALL : PBA 18V.

7. ACCESSOIRES

Batterie du système GARDENA

PBA 18V/45 P4A

PBA 18V/72 P4A

Batterie pour durée de fonctionnement supplémentaire ou pour l'échange.

réf. 14903

réf. 14905

8. SERVICE/GARANTIE

Service :

Veuillez contacter l'adresse au verso.

Déclaration de garantie :

Dans le cas d'une réclamation au titre de la garantie, aucun frais ne vous sera prélevé pour les services fournis.

GARDENA Manufacturing GmbH accorde sur tous les nouveaux produits d'origine GARDENA une garantie de 2 ans à compter du premier achat chez le revendeur lorsque les produits sont exclusivement utilisés à des fins privées. Cette garantie de fabricant ne s'applique pas aux produits acquis sur un marché secondaire. La garantie couvre tous les vices essentiels du produit, manifestement imputables à des défauts de matériel ou de fabrication. Cette garantie prend en charge la fourniture d'un produit de rechange entièrement opérationnel ou la réparation du produit défectueux qui nous est parvenu gratuitement ; nous nous réservons le droit de décider entre ces options. Ce service est soumis aux dispositions suivantes :

• Le produit a été utilisé dans le cadre de son usage prévu selon les recommandations du manuel d'utilisation.
• Ni l'acheteur ni un tiers n'a tenté d'ouvrir ou de réparer le produit.
• Seules des pièces de rechange et d'usure GARDENA d'origine ont été utilisées pour le fonctionnement.
• Présentation de la preuve d'achat.

L'usure normale de pièces et de composants (par exemple sur des lames, pièces de fixation des lames, turbines, éclairages, courroies trapézoïdales et crantées, turbines, filtres à air, bougies d'allumage), des modifications d'aspect ainsi que les pièces d'usure et de consommation sont exclues de la garantie.

Cette garantie de fabricant est limitée à la livraison de remplacement et à la réparation en vertu des conditions mentionnées ci-avant. D'autres prétentions à notre encontre en tant que fabricant, par exemple dommages et intérêts, ne sont pas fondées par la garantie de fabricant. Cette garantie de fabricant ne concerne bien évidemment pas les réclamations de garantie existantes, légales et contractuelles envers le revendeur/l'acheteur.

La garantie de fabricant est soumise au droit de la République Fédérale d'Allemagne.

En cas de recours à la garantie, veuillez renvoyer le produit défectueux accompagné d'une copie de la preuve d'achat et d'une description du défaut, suffisamment affranchi, à l'adresse de service GARDENA.

GARDENA Accu-snellader AL 1830 CV P4A

1. SÉCURITÉ 23 2. UTILISATION 25 3. ENTRETIEN 26 4. RANGEMENT 26 5. DÉPANNAGE 26 6. DONNÉES TECHNIQUES 27 7. ACCESSOIRES 27 8. SERVICE/GARANTIE 28

6. DONNÉES TECHNIQUES

Instructions de travail :

Si la charge est continue, par exemple si vous effectuez plusieurs cycles de charge successivement, le chargeur peut chauffer. Ce n'est pas dangereux et ne signifie pas que le chargeur présente un défaut technique.

Problème Cause possible Solution

FR Déclaration de conformité CE

Le soussigné déclare, en tant que mandataire du fabricant, la GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Suède, qu'à la sortie de ses usines le matériel neuf désigné ci-dessous était conforme aux prescriptions des directives européennes énoncées ci-après et conforme aux règles de sécurité et autres règles qui lui sont applicables dans le cadre de l'Union européenne. Toute modification portée sur ce(s) produit(s) sans l'accord exprès de notre part supprime la validité de ce certificat.
