AL 1830 CV P4A - Telefoni laadija GARDENA - Tasuta kasutusjuhend

Toote tüüp	Kiire aku laadija
Kaubamärk	GARDENA
Mudel	AL 1830 CV P4A
Võrgupinge	220 – 240 V AC
Võrgusagedus	50 – 60 Hz
Nimivõimsus	70 W
Aku laadimispinge	18 V DC
Maksimaalne laadimisvool	3,0 A
Lubatud laadimistemperatuurivahemik	0 °C – 45 °C
Kaal (vastavalt EPTA 01:2014)	0,40 kg
Ühilduvad akud	POWER FOR ALL PBA 18V (alates 1,5 Ah)
Kiirlaadimise indikaator	Kiiresti vilkuv roheline tuli
Laadimisindikaator 80% juures	Aeglaselt vilkuv roheline tuli
Täislaadimise indikaator	Püsivalt põlev roheline tuli
Temperatuurivea indikaator	Püsivalt põlev punane tuli
Muu vea indikaator	Vilkuv punane tuli
Kaitse vihma ja niiskuse eest	Jah – mitte jätta vihma kätte
Hooldus	Puhastage kontaktid pehme ja kuiva lapiga
Parandatavus	Parandamine ainult GARDENA või volitatud teeninduse poolt
Tootja garantii	2 aastat (erakasutus)
Soovitatavad tarvikud	Akud PBA 18V/45 (ref. 14903) ja PBA 18V/72 (ref. 14905)

Korduma kippuvad küsimused - AL 1830 CV P4A GARDENA

Milliseid akusid saan selle laadijaga laadida?

See laadija on mõeldud POWER FOR ALL PBA 18V süsteemi Li-ion akudele mahutavusega vähemalt 1,5 Ah (5 elementi). Ärge laadige muud tüüpi akusid.

Mida tähendab kiiresti vilkuv roheline tuli?

Rohelise tule kiire vilkumine näitab kiirlaadimist. See laadimine on võimalik ainult siis, kui aku temperatuur on lubatud vahemikus (0 °C kuni 45 °C).

Mida tähendab aeglaselt vilkuv roheline tuli?

Rohelise tule aeglane vilkumine tähendab, et aku on saavutanud umbes 80% laetuse. Seejärel saate aku eemaldada koheseks kasutamiseks.

Mida tähendab püsivalt põlev roheline tuli?

Püsivalt põlev roheline tuli näitab, et aku on täielikult laetud. Ilma akuta annab see märku, et laadija on vooluvõrku ühendatud ja kasutusvalmis.

Mida tähendab püsivalt põlev punane tuli?

Püsivalt põlev punane tuli näitab, et aku temperatuur on väljaspool lubatud vahemikku (0 °C – 45 °C). Laadija lülitub automaatselt kiirlaadimisele, kui temperatuur naaseb vahemikku.

Mida tähendab vilkuv punane tuli?

Vilkuv punane tuli annab märku laadimisveast, mis ei ole seotud temperatuuriga. Vaadake kasutusjuhendi TÕRKEOTSINGU osa, et tuvastada põhjus (vale sisestamine, määrdunud kontaktid, vigane aku).

Mida teha, kui laadimine ei alga ja ükski tuli ei sütti?

Kontrollige esmalt, et pistik on korralikult pistikusse surutud. Kui probleem püsib, proovige teist pistikut. Kui see ei aita, võivad laadija, kaabel või aku olla vigased; võtke ühendust GARDENA teenindusega.

Kas võin jätta aku laadijasse pärast täislaadimist?

Jah, laadija hoiab akut täislaetuna ilma ülelaadimise ohuta. Aku säilib ja on kasutusvalmis.

Millised on olulised ohutusmeetmed?

Kasutage laadijat ainult siseruumides, kaitstuna vihma ja niiskuse eest. Ärge katke õhutusavasid. Ärge laadige mittelaetavaid akusid. Kui laadija või kaabel on kahjustatud, laske see professionaalil parandada.

Kuidas puhastada laadijat?

Enne puhastamist ühendage laadija vooluvõrgust lahti. Kasutage kontaktide ja plastpindade pühkimiseks pehmet ja kuiva lappi. Ärge kasutage voolavat vett.

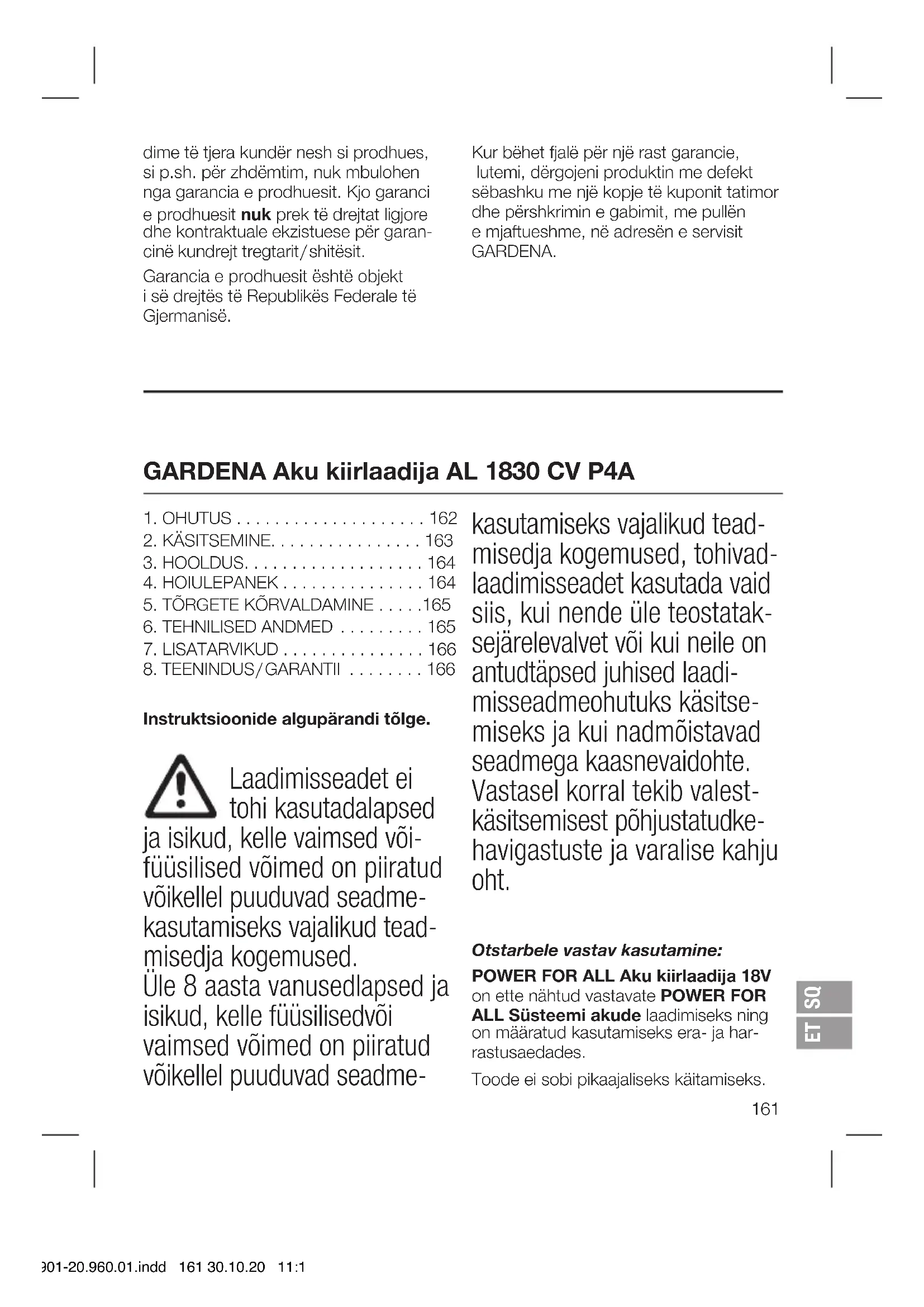

KASUTUSJUHEND AL 1830 CV P4A GARDENA

Instruktsioonide algupärase tõlge.

Laadimisseadet ei tohi kasutada lapsed

ja isikud, kelle vaimsed või füüsilised võimed on piiratud või kellel puuduvad seadme kasutamiseks vajalikud teadmised ja kogemused.

Üle 8 aasta vanused lapsed ja isikud, kelle füüsilised või vaimsed võimed on piiratud või kellel puuduvad seadme

kasutamiseks vajalikud teadmised ja kogemused, tohivad laadimisseadet kasutada vaid siis, kui nende üle teostatakse järelevalvet või kui neile on antud täpsed juhised laadimisseadme ohutuks käsitsemiseks ja kui nad mõistavad seadmega kaasnevaid ohte. Vastasel korral tekib valest käsitsemisest põhjustatud kehavigastuste ja varalise kahju oht.

Otstarbele vastav kasutamine:

POWER FOR ALL Aku kiirlaadija 18V

on ette nähtud vastavate POWER FOR

ALL süsteemi akude laadimiseks ning on mõeldud kasutamiseks era- ja harrastusaedades.

Toode ei sobi pikaajaliseks kasutamiseks.

1. OHUTUS

Lugege kõiki ohutusjuhiseid ja instruktsioone.

Suutmatus järgida ohutusjuhiseid ja instruktsioone võib põhjustada elektrilöögi, tulekahju ja/või raskeid vigastusi.

Hoidke neid instruktsioone kindlas kohas. Kasutage laadijat ainult siis, kui saate selle kõiki funktsioone täielikult hinnata ja neid ilma piiranguteta teostada või kui olete saanud vastavad instruktsioonid.

→ Vaadake kasutamise, puhastamise ja hoolduse ajal laste järele. Sellega tagate, et lapsed ei mängiks laadijaga. → Laadige ainult POWER FOR ALL süsteemi PBA 18V tüüpi liitium-ioonakusid alates mahtuvusest 1,5 Ah (alates 5 akuelemendist). Aku pinge peab laadija akulaadimispingega kokku sobima. Ärge laadige mittelaetavaid akusid. Vastasel korral tekib tulekahju- ja plahvatusoht. → Ärge jätke laadijat vihma või niiskuse kätte.

Vee tungimine elektriseadmesse suurendab elektrilöögi riski.

→ Hoidke laadija puhas. Mustuse tõttu tekib elektrilöögi oht. → Kontrollige laadija, kaabel ja pistik enne igat kasutuskorda üle. Ärge kasutage laadijat, kui olete kahjustusi kindlaks teinud. Ärge avage laadijat ise ning laske seda parandada ainult kvalifitseeritud spetsialistide poolt ja ainult originaalvaruosadega.

Kahjustatud laadijad, kaablid ja pistikud suurendavad elektrilöögi riski.

→ Ärge kasutage laadijat kergesti süttiva aluspinna peal (nt paberi, tekstiilide jms peal) ega tuleohtlikus ümbruskonnas.

Laadimisel esineva laadija soojenemise tõttu tekib tulekahjuoht.

→ Laadige akusid ainult tootja poolt soovitatud laadijatega.

Laadija puhul, mis sobib üht teatud liiki akudele, tekib tulekahjuoht, kui kasutada seda muude akudega.

→ Aku vigastamisel ja ebaõigel käsitsemisel võib akust eralduda aure. Juhtige juurde värsket õhku ja kaebuste korral pöörduge arsti poole. Need aurud võivad hingamisteid ärritada. → Väärkasutuse korral võib akuvedelik välja voolata; vältige sellega kokkupuudet. Vältige kokkupuudet sellega. Juhusliku kokkupuute korral loputage veega. Kui see vedelik satub silmadesse, siis pöörduge lisaks arsti poole.

Väljavoolanud akuvedelik võib põhjustada nahaärritust või põletusi.

→ Ärge katke kinni laadimisseadme ventilatsiooniavasid.

Vastasel korral võib laadimisseade üle kuumeneda ja selle nõuetekohane töö ei ole enam tagatud.

→ Kui on vajalik ühendusjuhtme asendamine, siis tuleb turvaohtude vältimiseks lasta seda teha GARDENA poolt või GARDENA elektritööriistade volitatud klienditeeninduskeskuse poolt.

OHT! Südameseiskuse oht!

Antud toode tekitab käitamisel elektromagnetvälja. See väli võib teatud tingimustes mõjutada aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Et välistada selliste olukordade tekkimise oht, mis võivad kutsuda esile raskeid või surmavaid vigastusi, peaksid meditsiinilise implantaadiga isikud enne

antud toote kasutamist konsulteerima oma arsti ja implantaadi tootjaga.

OHT! Lübumise oht!

Väiksemaid osi on võimalik kergesti alla neelata. Plastikoti tõttu esineb lämbumise oht väikelastele. Hoidke väikelapsed montaaži ajal eemal.

2. KÄSITSEMINE

Aku laadimiseks [joonis O1/O2]:

TÄHELEPANU!

→ Järgige võrgupinget! Vooluallika pinge peab laadija tüübisildil olevate andmetega kokku langema.

1. Ühendage akulaadija (C) võrgu pistikupesasse.
2. Lükake aku (B) akulaadija (C) laadimispilusse.

Aku ei kuulu standardsesse tarnekomplekti. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.

Tänu intelligentsele laadimisprotsessile tuvastatakse aku laetuse aste automaatselt ning seda laetakse sõltuvalt akutemperatuurist ja pingest vastavalt laadimise optimaalse voolutugevusega.

Aku laadimise rohelise kiirlaadimise protsessi signaliseeritakse aku laadimise rohelise märgutule (kiiresti) märgutule kiire vilkumise teel.

Charge

Juhis: kiirlaadimise protsess on võimalik ainult siis, kui akutemperatuur jääb laadimistemperatuuri lubatud vahemikku, vt 6. TEHNILISED ANDMED.

Aku laadimise rohelise märgutule (aeglaselt) vilkuv tuli

Aku umbes 80% laetuse taseme puhul vilgub aku laadimise roheline märgutuli aeglaselt.

Aku võib koheseks kasutamiseks välja võtta.

Aku laadimise roheline märgutuli L püsivalt põlev tuli

Aku laadimise rohelise märgutule püsivalt põlev tuli signaliseerib, et aku on täielikult laetud.

Kui akut pole sisse pistetud, siis signaliseerib aku laadimise märgutule püsivalt põlev tuli, et võrgupistik on pistikupesasse ühendatud ja et laadija on käitamisvalmis.

Aku tõrke punase märgutule püsivalt põlev tuli

Aku tõrke punase märgutule püsivalt põlev tuli signaliseerib, et akutemperatuur jääb väljapoole lubatud laadimistemperatuuri vahemikku, vt 6. TEHNILISED ANDMED.

Niipea kui on jõutud lubatud temperatuurivahemikku, lülitub laadija automaatselt ümber kiirlaadimisele.

Pideva või mitme üksteisele järgneva laadimistsükli puhul võib laadimisseade soojeneda. See ei ole problemaatiline ega viita laadimisseadme tehnilisele defektile.

Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskõlbmatuks ja tuleb välja vahetada.

3. HOOLDUS

Akulaadija puhastamine:

Enne, kui ühendate akulaadija, tagage, et aku ja akulaadija pealispind ning kontaktid oleksid alati puhtad ja kuivad.

Ärge kasutage voolavat vett.

→ Puhastage kontaktid ja plastosad pehme, kuiva lapiga.

4. HOIUPANEK

Kasutuselt kõrvaldamine:

Toodet tuleb hoida lastele kättesaamatus kohas.

1. Puhastage akulaadijat (vt 3. HOOLDUS).
2. Hoidke akulaadijat kuivas, suletud ja külmakindlas kohas.

Kasutuselt kõrvaldamine:

(vastavalt direktiivile 2012/19/EL)

Toodet ei tohi visata olmejäätmete hulka. See tuleb kõrvaldada vastavalt kohalikele keskkonnakaitse eeskirjadele.

Toodet ei tohi visata olmejäätmete hulka. See tuleb kõrvaldada vastavalt kohalikele keskkonnakaitse eeskirjadele.

TÄHELEPANU!

→ Kõrvaldage toode vastavalt kohalikele taaskasutuse kogumispunktidele või nende abiga.

5. TÕRGETE KÕRVALDAMINE

Probleem Võimalik põhjus Kõrvaldamine
Laadimisprottess ei ole võimalik.	Aku ei ole (õigesti) otsa pandud.	→ Pange aku korrektsetlaadija otsa.
Aku laadimise roheline mängutuliõ põleb põsivalt. Aku törke punane mängutuli wic vilgub. [Joonis 02]	Aku kontaktid on mustunud. → Puhastage aku kontaktid (nt akut mitu korda otsa pistes ja lahti ühendades. Vajaduse korral asendage aku).
	Aku temperatuur jääb laadimisttemperatuurilubatud vahemikust väljapoole.	→ Oodake, kuni aku temperatuur jääb uesti vahemikku 0 °C ... +45 °C.
	Aku on defektne. → Asendage aku.
Aku laadimise roheline mängutuliõ/aku törke punanemängutuli wic ei põle [joonis 02]	Laadija võrgupistik ei ole (õigesti) sisse pistetud.	→ Pistke võrgupistik (täielikult) pistikupesasse.
	Pistikupesa, võrgukaabel või laadija on defektne.	→ Kontrollige võrgupinget. Laske vajaduse korral laadijat volita- tud lepingulise edasimiüja või GARDENA teeninduse poolt kontrollida.

6. TEHNILISED ANDMED

Aku kiīrlaadija AL 1830 CV P4A	Ühik Väärus (art. nr. 14901)
Vörgupinge V (AC) 220 – 240
Vörgusagedus Hz 50 – 60
Nimivōimsus W 70
Aku laadimispinge V (DC) 18
Maksimaalne aku laadimise voolutugevus	A	3,0
Aku laadimisaeg 80%/97...100% (ca)
PBA 18V 2,0Ah W-B	min.	32 / 45
PBA 18V 2,5Ah W-B	min.	40 / 60
PBA 18V 4,0Ah W-C	min.	64 / 95

Aku kiīrlaadija AL 1830 CV P4A	Ühik Väärtus (art. nr. 14901)
Laadimistemperatuuri lubatud vahemik	°C 0 – 45
Kaal vastavalt EPTA protseduurile01:2014	kg 0,40
Kaitseklass	☐/ ☐

Sobivad POWER FOR ALL süsteemi akud: PBA 18V.

7. LISATARVIKUD

GARDENA Süsteemi aku	Aku tāiendava tilla tarbeks vöi vahetuseks.
PBA 18V/45 P4A		art. nr. 14903
PBA 18V/72 P4A		art. nr. 14905

8. TEENINDUS/GARANTII

Teenindus:

Palun võtke ühendust tagaküljel toodud aadressil.

Garantiideklaratsioon:

Garantiinõude korral ei nõuta teilt pakutud teenuste eest tasu.

GARDENA Manufacturing GmbH annab kõigile GARDENA uutele originaaltoodetele 2 aastat garantiid alates esmasest ostust edasimüüjalt, kui tooteid on kasutatud eranditult isiklikuks tarbeks. Teisesturult omandatud toodete osas käesolev tootja garantii ei kehti. Antud garantii puudutab kõiki olulisi tootel esinevaid puudusi, mis on tõendatult tekkinud materjali- või tootmisvigade tagajärjel. Kui see garantii kuulub täitmisele, siis kas tarnitakse täisfunktsionaalne asendustoode või parandatakse meile saadetud toode tasuta; jätame endale õiguse

valida kahe nimetatud variandi vahel. Teenusele kehtivad järgmised eeldused.

• Toodet on kasutatud sihtotstarbeliselt, järgides kasutusjuhendis toodud soovitusi.
• Ei ostja ega kolmandad isikud ei ole püüdnud toodet avada või parandada.
• Käitamisel kasutati ainult GARDENA varu- ja kuluosade originaale.
• Ostu tõendava dokumendi esitamine. Osade ja komponentide tavapärane kulumine (näiteks teradel, terade kinnitusdetailidel, turbiinidel, valgustusseadmetel, kil- ja hammasrihmadel, tiivikutel, õhufiltritel, süüteküünaldel), visuaalsed muutused ning kuluosad ja kulumaterjalidest osad on garantiist välja jäetud.

Tootja garantii piirdub asendustarne ja parandamisega vastavalt eespool nimetatud tingimustele. Teised meie kui tootja

vastu suunatud nõuded, näiteks kahju hüvitamiseks, ei ole tootja garantiiga põhjendatud. Käesolev tootja garantii ei puuduta loomulikult edasimüüja/müüja vastu esitatavaid seadustes ja lepingutes sätestatud garantii täitmise nõudeid.

Tootja garantii puhul kohaldatakse Saksamaa Liitvabariigi õigusnorme.

Garantiijuhtumi korral SAATKE palun defektne toode koos ostu tõendava dokumendi koopia ja vea kirjeldusega piisavalt frankeerituna GARDENA teeninduse aadressile.
