AL 1830 CV P4A - Puhelimen laturi GARDENA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Pikalaturi
Merkki	GARDENA
Malli	AL 1830 CV P4A
Verkkojännite	220 – 240 V AC
Verkkotaajuus	50 – 60 Hz
Nimellisteho	70 W
Akun latausjännite	18 V DC
Latausvirta enintään	3,0 A
Sallittu lämpötila-alue lataukselle	0 °C – 45 °C
Paino (EPTA 01:2014 mukaan)	0,40 kg
Yhteensopivat akut	POWER FOR ALL PBA 18V (vähintään 1,5 Ah)
Pikalatauksen ilmaisin	Vilkkuva vihreä valo (nopea)
80 %:n latauksen ilmaisin	Vilkkuva vihreä valo (hidas)
Täyden latauksen ilmaisin	Pysyvä vihreä valo
Lämpötilavian ilmaisin	Pysyvä punainen valo
Muun vian ilmaisin	Vilkkuva punainen valo
Suoja sateelta ja kosteudelta	Kyllä – ei saa altistaa sateelle
Huolto	Puhdista koskettimet pehmeällä, kuivalla liinalla
Korjattavuus	Korjaus vain GARDENAn tai valtuutetun huollon toimesta
Valmistajan takuu	2 vuotta (yksityiskäyttö)
Suositellut lisävarusteet	PBA 18V/45 (ref. 14903) ja PBA 18V/72 (ref. 14905) -akut

Usein kysytyt kysymykset - AL 1830 CV P4A GARDENA

Mitä akkutyyppejä voin ladata tällä laturilla?

Tämä laturi on suunniteltu POWER FOR ALL PBA 18V -järjestelmän Li-ion-akuille, joiden kapasiteetti on vähintään 1,5 Ah (5 kennoa). Älä lataa muita akkutyyppejä.

Mitä tarkoittaa nopeasti vilkkuva vihreä valo?

Vihreän valon nopea vilkkuminen tarkoittaa, että pikalataus on käynnissä. Lataus on mahdollista vain, jos akun lämpötila on sallitulla alueella (0 °C – 45 °C).

Mitä tarkoittaa hitaasti vilkkuva vihreä valo?

Vihreän valon hidas vilkkuminen tarkoittaa, että akku on saavuttanut noin 80 %:n latauksen. Tällöin voit poistaa akun ja käyttää sitä heti.

Mitä tarkoittaa pysyvä vihreä valo?

Pysyvä vihreä valo tarkoittaa, että akku on täysin ladattu. Ilman akkua se osoittaa, että laturi on kytketty verkkoon ja käyttövalmis.

Mitä tarkoittaa pysyvä punainen valo?

Pysyvä punainen valo tarkoittaa, että akun lämpötila on sallitun alueen (0 °C – 45 °C) ulkopuolella. Laturi siirtyy automaattisesti pikalataukseen, kun lämpötila palaa sallitulle alueelle.

Mitä tarkoittaa vilkkuva punainen valo?

Vilkkuva punainen valo ilmaisee latausvian, joka ei liity lämpötilaan. Katso ohjeen VIANETSINTÄ-osio syyn selvittämiseksi (väärä asetus, likaiset koskettimet, viallinen akku).

Mitä teen, jos lataus ei käynnisty eikä mikään valo syty?

Tarkista ensin, että pistoke on kunnolla pistorasiassa. Jos ongelma jatkuu, kokeile toista pistorasiaa. Jos mikään ei toimi, laturi, johto tai akku saattaa olla viallinen; ota yhteys GARDENAn huoltoon.

Voinko jättää akun laturiin täyden latauksen jälkeen?

Kyllä, laturi pitää akun täyteen ladattuna ilman ylilatauksen vaaraa. Akku säilyy hyvänä ja on käyttövalmis.

Mitkä ovat tärkeimmät turvaohjeet?

Käytä laturia vain sisätiloissa, suojassa sateelta ja kosteudelta. Älä peitä tuuletusaukkoja. Älä lataa ei-ladattavia akkuja. Jos laturi tai johto vaurioituu, anna ammattilaisen korjata se.

Kuinka puhdistan laturin?

Irrota laturi verkosta ennen puhdistusta. Käytä pehmeää ja kuivaa liinaa koskettimien ja muovipintojen pyyhkimiseen. Älä käytä juoksevaa vettä.

KÄYTTÖOHJE AL 1830 CV P4A GARDENA

Akkukäyttöinen pikalaturi

NO Bruksanvisning

Batteri-hurtiglader

Alkuperäisohjeen käännös.

Tätä latauslaitetta ei ole tarkoitettu lasten eikä fyysisiltä, aistillisilta tai henkisiltä kyvyiltään rajoitteellisten tai puutteellisen kokemuksen tai tietämyksen omaavien ihmisten käyttöön. Lapset (8-vuotiaista lähtien)

ja aikuiset, jotka rajoitteisten fyysisten, aistillisten tai henkisten kykyjensä, kokemattomuutensa tai tietämättömyytensä takia eivät osaa käyttää latauslaitetta turvallisesti, eivät saa käyttää sitä ilman vastuullisen henkilön valvontaa tai neuvontaa. Muuten voi tapahtua käyttövirheitä ja tapaturmia.

Määräystenmukainen käyttö:

POWER FOR ALL -akun pikalaturi 18V on tarkoitettu vastaavan POWER FOR ALL -järjestelmäakun lataukseen ja yksityiseen käyttöön kotipuutarhassa. Tuote ei sovellu pitkäaikaiseen käyttöön.

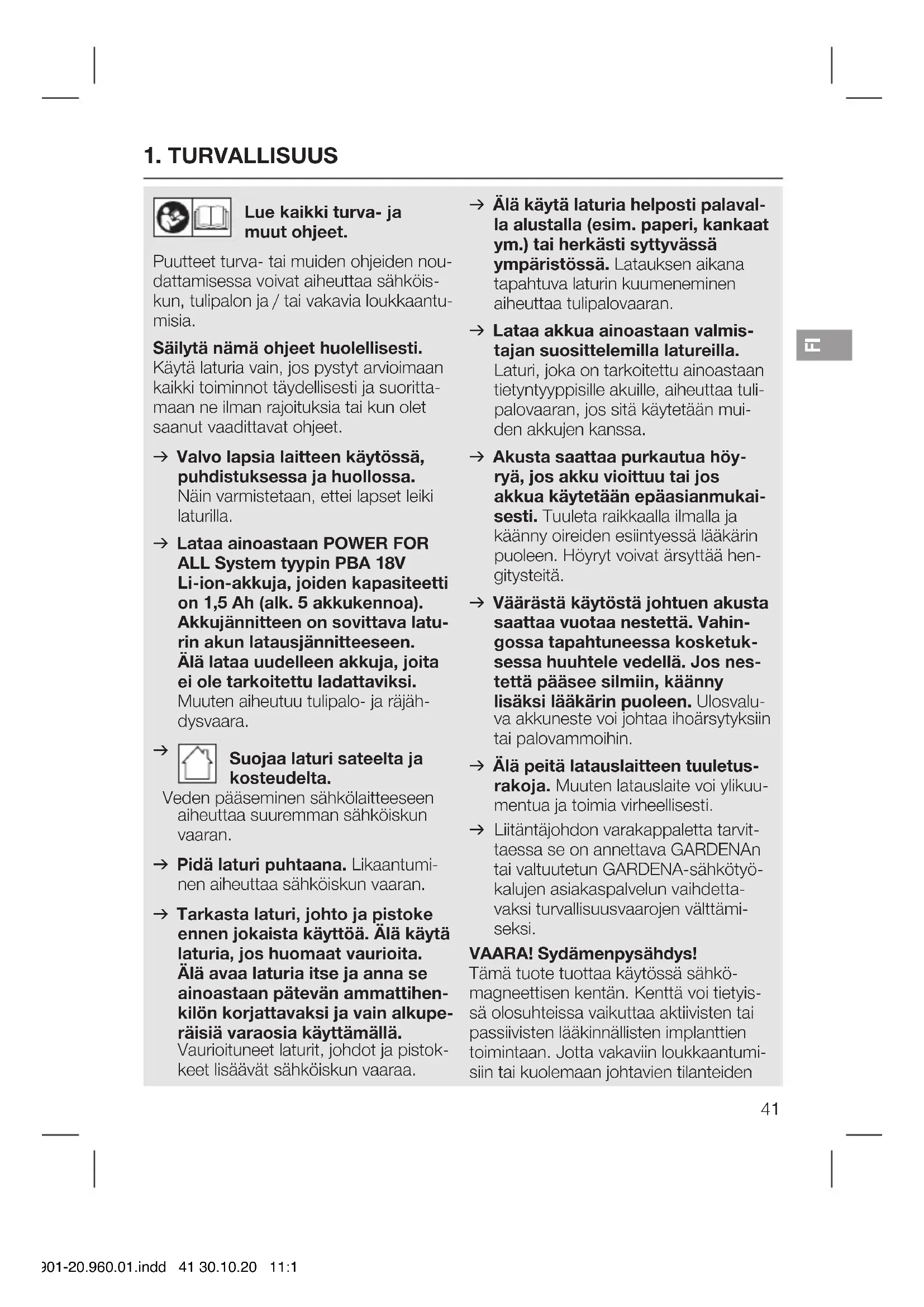

1. TURVALLISUUS

Lue kaikki turva- ja muut ohjeet.

Puutteet turva- tai muiden ohjeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja / tai vakavia loukkaantumisia.

Säilytä nämä ohjeet huolellisesti.

Käytä laturia vain, jos pystyt arvioimaan kaikki toiminnot täydellisesti ja suorittamaan ne ilman rajoituksia tai kun olet saanut vaadittavat ohjeet.

→ Valvo lapsia laitteen käytössä, puhdistuksessa ja huollossa.

Näin varmistetaan, ettei lapset leiki laturilla.

→ Lataa ainoastaan POWER FOR ALL System -tyypin PBA 18V Li-ion-akkuja, joiden kapasiteetti on 1,5 Ah (alk. 5 akkukennoa).

Akkujännitteen on sovittava laturin akun latausjännitteeseen.

Älä lataa uudelleen akkuja, joita ei ole tarkoitettu ladattaviksi.

Muuten aiheutuu tulipalo- ja räjähdysvaara.

Suojaa laturi sateelta ja kosteudelta.

Veden pääseminen sähkölaitteeseen aiheuttaa suuremman sähköiskun vaaran.

→ Pidä laturi puhtaana. Likaantuminen aiheuttaa sähköiskun vaaran.

→ Tarkasta laturi, johto ja pistoke ennen jokaista käyttöä. Älä käytä laturia, jos huomaat vaurioita.

Älä avaa laturia itse ja anna se ainoastaan pätevän ammattihenkilön korjattavaksi ja vain alkuperäisiä varaosia käyttämällä.

Vaurioituneet laturit, johdot ja pistokkeet lisäävät sähköiskun vaaraa.

→ Älä käytä laturia helposti palavalla alustalla (esim. paperi, kankaat jne.) tai herkästi syttyvässä ympäristössä. Latauksen aikana tapahtuva laturin kuumeneminen aiheuttaa tulipalovaaran.

→ Lataa akkua ainoastaan valmistajan suosittelemilla latureilla.

Laturi, joka on tarkoitettu ainoastaan tietyntyyppisille akuille, aiheuttaa tulipalovaaran, jos sitä käytetään muiden akkujen kanssa.

→ Akusta saattaa purkautua höyryä, jos akku vioittuu tai jos akkua käytetään epäasianmukaisesti. Tuuleta raikkaalla ilmalla ja käänny oireiden esiintyessä lääkärin puoleen. Höyryt voivat ärsyttää hengitysteitä.

→ Väärästä käytöstä johtuen akusta saattaa vuotaa nestettä. Vahingossa tapahtuneessa kosketuksessa huuhtele vedellä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puoleen. Ulos valuva akkuneste voi johtaa ihoärsytyksiin tai palovammoihin.

→ Älä peitä latauslaitteen tuuletusrakoja. Muuten latauslaite voi ylikuumentua ja toimia virheellisesti.

→ Liitäjohdon varakappaletta tarvittaessa se on annettava GARDENA tai valtuutetun GARDENA-sähkötyökalujen asiakaspalvelun vaihdettavaksi turvallisuusvaarojen välttämiseksi.

VAARA! Sydämenpysähdys!

Tämä tuote tuottaa käytössä sähkömagneettisen kentän. Kenttä voi tietyissä olosuhteissa vaikuttaa aktiivisten tai passiivisten lääkinnällisten implanttien toimintaan. Jotta vakaviin loukkaantumisiin tai kuolemaan johtavien tilanteiden

vaara voidaan välttää, lääkinnällistä implanttia käyttävien henkilöiden tulisi ennen tuotteen käyttöä kääntyä lääkärinsä ja implantin valmistajan puoleen.

VAARA! Tukehtumisvaara!

Pienet osat voidaan niellä helposti.

Muovipussin vuoksi pienten lasten tukehtumisvaara. Pidä pienet lapset kaukana kokoamisen aikana.

2. KÄYTTÖ

Akun lataus [kuva O1/O2]:

HUOMIO!

→ Huomioi verkkojännite! Virtalähteen jännitteen on vastattava laturin tyyppikilven tietoja.

1. Kytke akun laturi © pistorasiaan.
2. Työnnä akku (B) akun laturin (C) latauslokeroon.

Akku ei kuulu normaaliin toimitukseen. Koko tarvikevalikoiman voit katsoa tarvikeohjelmastamme.

Älykkään latausmenetelmän ansiosta akun lataustila tunnistetaan automaattisesti ja se ladataan akun lämpötilan ja jännitteen mukaan optimaalisella latausvirralla.

Näin akkua säästetään ja se pysyy laturissa säilytettäessä aina täydellisesti ladattuna.

Näyttöelementtien merkitykset:

Näyttö laturissa:

Vilkkuva valo (nopea) akun latauksen vihreä merkkivalo

Pikalataustoiminto ilmoitetaan akun latauksen vihreän merkkivalon nopealla vilkkumisella.

Huomautus: Pikalataustoiminto on vain mahdollinen, kun akun lämpötila on sallitulla latauksen lämpötila-alueella, katso 6. TEKNISET TIEDOT.

Vilkkuva valo (hidas) akun latauksen vihreä merkkivalo

Kun akun lataustila on noin 80 %, akun latauksen vihreä merkkivalo vilkkuu hitaasti.

Akku voidaan ottaa välittömään käyttöön.

Jatkuvasti palava akun latauksen vihreä merkkivalo

Täynnä

Akun latauksen vihreän merkkivalon jatkuva valo ilmoittaa, että akku on täynnä.

Ilman kiinnitettyä akkua akun latauksen merkkivalon jatkuva valo ilmoittaa, että virtapistoke on kiinnitetty pistorasiaan ja laturi on käyttövalmis.

Jatkuva valo akun punainen vikailmoitus Wc

Akun punaisen vikailmoituksen jatkuva valo ilmoittaa, että akun lämpötila ei ole sallitulla latauksen lämpötila-alueella, katso 6. TEKNISET TIEDOT.

Kun sallittu lämpötila-alue saavutetaan, laturi kytkeytyy automaattisesti pikalataukseen.

Vilkkuva valo akun punainen vikailmoitus Wc

Akun punaisen vikailmoituksen vilkkuva valo ilmoittaa latauksen muunlaisen vian, katso 5. VIKOJEN KORJAUS.

Työskentelyohjeita:

Latauslaite saattaa lämmetä, kun sitä käytetään jatkuvasti tai toistuvasti ilman taukoja. Tämä on kuitenkin vaaratonta ja se ei merkitse latauslaitteen teknistä vikaa.

Huomattavasti lyhentynyt käyttöaika latauksen jälkeen osoittaa, että akku on elinikänsä lopussa ja täytyy vaihtaa uuteen.

3. HUOLTO

Akun laturin puhdistus:

Varmista, että akun ja laturin pinnat ja kontaktit ovat aina puhtaita ja kuivia ennen laturin kytkemistä.

Älä käytä juoksevaa vettä.

Puhdista kosketinpinnat ja muoviosat pehmeällä, kuivalla liinalla.

4. SÄILYTYS

Käytöstä poistaminen:

Tuote on säilytettävä lasten ulottumattomissa.

1. Puhdista akun laturi (katso 3. HUOLTO).
2. Säilytä akun laturi kuivassa, suljetussa ja pakkaselta suojatussa paikassa.

Hävittäminen:

(direktiivin 2012/19/EU mukaan)

Tuotetta ei saa hävittää kotitalousjätteen mukana. Se on hävitettävä voimassa olevien paikallisten ympäristönsuojelumääräysten mukaisesti.

TÄRKEÄÄ!

→ Hävitä tuote paikallisen kierrätyskeskuksen kautta.

5. VIKOJEN KORJAUS

Ongelma Mahdollinen syy Korjaus
Lataustoiminto ei ole mahdolista.	Akkua ei ole asennettu (oikein).	→ Aseta akku oikein paikoilleen laturin.
Akun latauksen vihreä merkkivalo Lc palaa jatkuvasti.	Akun kontaktit ovat likaantuneet.	→ Puhdista akun kontaktit (esim. kiinnittämällä ja poistamalla akkua useamman kerran. Vaihda akku tarvittaessa).
Akun punainen vikail-moitus Wc vilkkuu. [kuva 02]	Akun lämpötila ei ole sallitulla latauksen lämpötila-alueella.	→ Odota, kunnes akun lämpötila on jälleen 0 °C ... +45 °C.
	Akku on rikk. → Vaihda akku.
Akun vihreä latauksen merkkivalo Lc/akun punainen vikailmoitus Wc eivät pala [ kuva 02 ]	Laturin pistoketta ei ole kytketty (oikein).	→ Kytke pistoke (täydellisesti) pistorasiaan.
	Pistoke, verkkjoho to tai laturi on rikk.	→ Tarkasta verkkojännite. Anna tarvittaessa laturi valtuutetun jälleenmyyän tai GARDENA-huollon tarkastettavaksi.

6. TEKNISET TIEDOT

Akkukayttöinen pikelaturi AL 1830 CV P4A	Yksikkö Arvo (tuotenro 14901)
Verkkojännite V (AC) 220 - 240
Verkkotaajuus Hz 50 - 60
Nimellisteho W 70
Akun latausjännite V (DC) 18
Maks. akun latausvirta A	3,0
Akun latausaika 80%/97 - 100 % (noin)
PBA 18V 2,0Ah W-B	min	32 / 45
PBA 18V 2,5Ah W-B	min	40 / 60
PBA 18V 4,0Ah W-C	min	64 / 95
Sallittu latauslämpötila-alue	°C 0 - 45

Akkukäyttöinen pikalaturi Yksikkö Arvo (tuotenro 14901) AL 1830 CV P4A

Paino EPTA-Procedure 01:2014 mukaan kg 0,40

Suojaluokka

Sopivat POWER FOR ALL System -akut: PBA 18V.

7. LISÄTARVIKKEET

GARDENA-järjestelmäakku akun käyttöajan pidentämistä varten tai vaihtoon.

PBA 18V/45 P4A

PBA 18V/72 P4A

tuotenro 14903

tuotenro 14905

8. HUOLTOPALVELU/TAKUU

Huoltopalvelu:

Ota yhteyttä takasivulla olevaan osoitteeseen.

Takuuilmoitus:

Jos kyseessä on takuuvaatimus, palvelusta ei peritä maksua.

GARDENA Manufacturing GmbH antaa kaikille uusille GARDENA-tuotteille kahden (2) vuoden takuun jälleenmyyjältä ostettuna ensimmäisestä ostopäivästä alkaen, jos tuotteita on käytetty ainoastaan yksityisessä käytössä. Tämä valmistajan takuu ei koske jälkimarkkinoilta ostettuja tuotteita. Tämä takuu koskee kaikkia tuotteen oleellisia puutteita, jotka johtuvat todistettavasti materiaali- tai tuotantovirheistä. Takuun puitteissa asiakkaalle toimitetaan toimiva, korvaava tuote tai meille lähetetty viallinen tuote korjataan maksutta. Pidätämme oikeuden valita jommankumman näistä vaihtoehdoista. Palvelua koskevat seuraavat ehdot:

• Tuotetta on käytetty sille määriteltyyn käyttötarkoitukseen käyttöohjeiden mukaisesti.
• Ostaja tai kolmas osapuoli ei ole yrittänyt avata tai korjata tuotetta.
• Käytössä on käytetty ainoastaan alkuperäisiä GARDENAn vara- ja kuluviaosia.
• Ostokuitin esittäminen.

Osien ja komponenttien tavallinen kuluminen (esimerkiksi terissä, terien kiinnityksissä, turbiineissa, lampuissa, kiila- ja hammashihnoissa, pyörissä, ilmansuodattimissa, sytytystulpissa), optiset muutokset sekä kuluvat osat ja tarvikkeet eivät kuulu takuun piiriin.

Tämä valmistajan takuu rajoittuu korvaamaan vain toimituksen ja korjauksen edellä mainituilla edellytyksillä. Meitä valmistajana vastaan esitetyt muut vaatimukset, kuten vahingonkorvaukset, eivät ole perusteltuja valmistajan takuun osalta.

Tämä valmistajan takuu ei vaikuta tietenkään liikkeen/jälleenmyyjän voimassa oleviin lakisääteisiin ja sopimuksellisiin takuuvaatimuksiin.

Valmistajan takuu noudattaa Saksan liittotasavallan lakeja.

Takuutapauksissa lähetä viallinen tuote yhdessä ostotositteen kopion ja virhekuvauksen kanssa postimaksu maksettuna kääntöpuolella olevaan GARDENAn huolto-osoitteeseen.

GARDENA Batteri-hurtig lader AL 1830 CV P4A

1. TURVALLISUUS. 46 2.KÄYTTÖ. 48
2. HUOLTO 49
3. SÄILYTYS 49 5.VIANETSINTÄ 49
4. TEKNISET TIEDOT. 50
5. LISÄVARUSTEET. 50

Seeläbi säästät akkua ja se pysyy säilytyksen aikana aina täyteen ladattuna.

Merkkivalojen merkitys:

Laturissa oleva merkkivalo:

Akun vika: punainen merkkivalo vilkkuu

Akun vika: punaisen merkkivalon vilkkuva valo ilmaisee jotain muuta latausprosessin häiriötä, katso kohta 5. HÄIRIÖIDEN POISTAMINEN.

Käyttöohjeet:
