ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ME 339 C VIKING

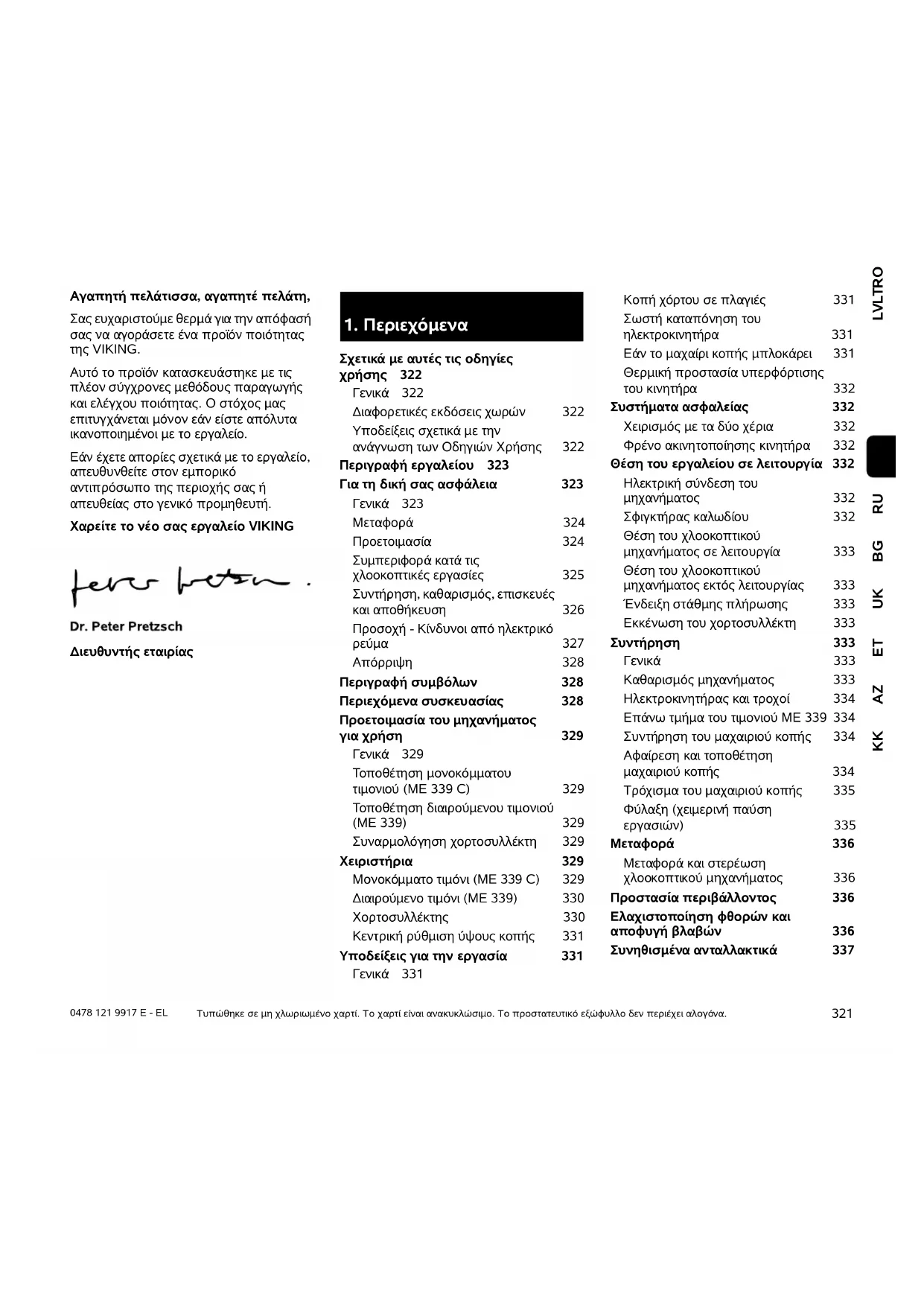

Αγαπητή πελάτισσα, αγαπητέ πελάτη,

Σας ευχαριστούμε θερμά για την απόφασή σας να αγοράσετε ένα προϊόν ποιότητας της VIKING.

Αυτό το προϊόν κατασκευάστηκε με τις πλέον σύγχρονες μεθόδους παραγωγής και ελέγχου ποιότητας. Ο στόχος μας επιτυγχάνεται μόνον εάν είστε απόλυτα ικανοποιημένοι με το εργαλείο.

Εάν έχετε απορίες σχετικά με το εργαλείο, απευθυνθείτε στον εμπορικό αντιπρόσωπο της περιοχής σας ή απευθείας στο γενικό προμηθευτή.

Χαρείτε το νέο σας εργαλείο VIKING

Dr. Peter Pretzsch

Διευθυντής εταιρίας

1. Περιεχόμενα

Σχετικά με αυτές τις οδηγίες

χρήσης 322

Γενικά 322

Διαφορετικές εκδόσεις χωρών 322

Υποδείξεις σχετικά με την

ανάγνωση των Οδηγιών Χρήσης 322

Περιγραφή εργαλείου 323

Για τη δική σας ασφάλεια 323

Γενικά 323

Μεταφορά 324

Προετοιμασία 324

Συμπεριφορά κατά τις

χλοοκοπτικές εργασίες 325

Συντήρηση, καθαρισμός, επισκευές και αποθήκευση

Προσοχή - Κίνδυνοι από ηλεκτρικό ρεύμα

Απόρριψη 328

Περιγραφή συμβόλων 328

Περιεχόμενα συσκευασίας 328

Προετοιμασία του μηχανήματος

για χρήση 329

Γενικά 329

Τοποθέτηση μονοκόμματου τιμονιού (ΜΕ 339 Β) 329

Τοποθέτηση διαιρούμενου τιμονιού (ME 339) 329

Συναρμολόγηση χορτοσυλλέκτη 329

Χειριστήρια 329

Μονοκόμματο τιμόνι (ΜΕ 339 Ε) 329

Διαιρούμενο τιμόνι (ΜΕ 339) 330

Χορτοσυλλέκτης 330

Κεντρική ρύθμιση ύψους κοπής 331

Υποδείξεις για την εργασία 331

Γενικά 331

Κοπή χόρτου σε πλαγιές 331

Σωστή καταπόνηση του

ηλεκτροκινητήρα 331

Εάν το μαχαίρι κοπής μπλοκάρει 331

Θερμική προστασία υπερφόρτισης του κινητήρα

Συστήματα ασφαλείας 332

Χειρισμός με τα δύο χέρια 332

Φρένο ακινητοποίησης κινητήρα 332

Θέση του εργαλείου σε λειτουργία 332

Ηλεκτρική σύνδεση του μηχανήματος 332

Σφιγκτήρας καλωδίου 332

Θέση του χλοοκοπτικού μηχανήματος σε λειτουργία 333

Θέση του χλοοκοπτικού μηχανήματος εκτός λειτουργίας 333

'Ενδειξη στάθμης πλήρωσης 333

Εκκένωση του χορτοσυλλέκτη 333

Συντήρηση 333

Γενικά 333

Καθαρισμός μηχανήματος 333

Ηλεκτροκινητήρας και τροχοί 334

Επάνω τμήμα του τιμονιού ΜΕ 339 334

Συντήρηση του μαχαιριού κοπής 334

Αφαίρεση και τοποθέτηση μαχαιριού κοπής 334

Τρόχισμα του μαχαιριού κοπής 335

Φύλαξη (χειμερινή παύση εργασιών) 335

Μεταφορά 336

Μεταφορά και στερέωση χλοοκοπτικού μηχανήματος 336

Προστασία περιβάλλοντος 336

Ελαχιστοποίηση φθορών και αποφυγή βλαβών 336

Συνηθισμένα ανταλλακτικά 337

Πιστοποιητικό συμβατότητας CE του κατασκευαστή 337

Τεχνικά στοιχεία 337

Εντοπισμός βλαβών 338

Πρόγραμμα συντήρησης 339

Βεβαίωση παράδοσης 339

Βεβαίωση συντήρησης 339

2. Σχετικά με αυτές τις οδηγίες χρήσης

2.1 Γενικά

Αυτές οι οδηγίες χρήσης αποτελούν γνήσιες οδηγίες λειτουργίας του κατασκευαστή, όπως ορίζονται σύμφωνα με την Οδηγία της ΕΕ 2006/42/ΕС.

Η ΙΚΙΝΕΣ εργάζεται συνεχώς για τη βελτίωση και εξέλιξη της σειράς των προϊόντων της, συνεπώς διατηρεί το δικαίωμα αλλογών των προϊόντων όσον αφορά τη μορφή και τη τεχνολογία τους. Για το λόγο αυτό οι αναφορές και οι εικόνες που περιέχονται στο παρόν φυλλάδιο δεν είναι δεσμευτικές.

2.2 Διαφορετικές εκδόσεις χωρών

Η VIKING παραδίδει τα μηχανήματα με διαφορετικά φις και διακόπτες, ανάλογα με τη χώρα παράδοσης.

Στις εικόνες απεικονίζονται μηχανήματα με ευρωπαϊκό φις, η ηλεκτρική σύνδεση των μηχανημάτων με φις άλλου τύπου πραγματοποιείται με παρόμοιο τρόπο.

2.3 Υποδείξεις σχετικά με την ανάγνωση των Οδηγιών Χρήσης

Οι εικόνες και τα κείμενα περιγράφουν συγκεκριμένα βήματα χειρισμού.

Όλα τα σύμβολα εικόνων που είναι τοποθετημένα στο εργαλείο επεξηγούνται στις παρούσες οδηγίες χρήσης.

Κατεύθυνση βλέμματος:

Κατεύθυνση βλέμματος όταν αναφέρεται «δεξιά» και «αριστερά» στις οδηγίες χρήσης:

Ο χρήστης βρίσκεται πίσω από το εργαλείο και κοιτά εμπρός, προς την κατεύθυνση κίνησης.

Παραπομπή κεφαλαίων:

Η παραπομπή στα αντίστοιχα κεφάλαια και υποκεφάλαια για περαιτέρω επεξηγήσεις γίνεται με ένα βέλος. Στο παράδειγμα που ακολουθεί παρουσιάζεται μία παραπομπή σε ένα κεφάλαιο: (⇒ 2.1)

Χαρακτηρισμός των αποσπασμάτων των κειμένων:

Οι υποδείξεις που περιγράφονται ενδέχεται να επισημαίνονται με τον τρόπο που παρουσιάζεται στα παρακάτω παραδείγματα.

Βήματα χειρισμού που απαιτούν την επέμβαση του χρήστη:

- Λύστε τη βίδα (1) με ένα κατσαβίδι, πιέστε το μοχλό (2) ...

Γενικές περιγραφές:

- Χρήση του προϊόντος σε αθλητικές δραστηριότητες ή διαγωνισμούς

Κείμενο με πρόσθετη σημασία:

Τα αποσπάσματα με πρόσθετη σημασία επισημαίνονται με τα εξής σύμβολα για να τονιστούν ιδιαίτερα σε αυτές τις οδηγίες χρήσης.

Κίνδυνος!

Κίνδυνος ατυχήματος και σοβαρών τραυματισμών ατόμων. Απαιτείται ή πρέπει να αποφευχθεί μία συγκεκριμένη συμπεριφορά.

Προειδοποίηση!

Κίνδυνος τραυματισμών ατόμων. Μία συγκεκριμένη συμπεριφορά αποτρέπει πιθανούς ή ενδεχόμενους τραυματισμούς.

Προσοχή!

Οι ελαφριοί τραυματισμοί ή αντίστοιχα οι υλικές ζημιές μπορούν να αποτραπούν με μία συγκεκριμένη συμπεριφορά.

Υπόδειξη

Πληροφορίες για την καλύτερη χρήση του εργαλείου και για την αποφυγή πιθανών λανθασμένων χειρισμών.

Κείμενα σε συσχετισμό με εικόνα:

Όλες τις απεικονίσεις που επεξηγούν τη χρήση του εργαλείου θα τις βρείτε στην αρχή αυτών των οδηγιών χρήσης.

Το σύμβολο κάμερας χρησιμεύει στο συσχετισμό των εικόνων στις σελίδες εικόνων με το αντίστοιχο τμήμα κειμένου των οδηγιών χρήσης.

3. Περιγραφή εργαλείου

1 Επάνω τμήμα του τιμονιού
2 Κάτω τμήμα τιμονιού
3 Περίβλημα
4 Κάλυμμα κινητήρα
5 Πίσω τροχός
6 Εμπρός τροχός
7 Χορτοσυλλέκτης
8 Επάνω λαβή μεταφοράς
9 Κάτω λαβή μεταφοράς
10 Στόμιο εξαγωγής
11 Περιστρεφόμενη χειρολαβή
12 Ταχυτεντωτήρας
13 Μπάρα διακοπής λειτουργίας του κινητήρα
14 Μοχλός ρύθμισης ύψους
15 Σφιγκτήρας καλωδίου
16 Ηλεκτρική σύνδεση
17 Κουμπί εκκίνησης
18 Πινακίδα χαρακτηρισμού τύπου

4. Για τη δική σας ασφάλεια

4.1 Γενικά

Κατά τις εργασίες με το χλοοκοπτικό μηχάνημα θα πρέπει να τηρηθούν οπωσδήποτε οι παρόντες

κανονισμοί πρόληψης ατυχημάτων.

Διαβάστε προσεκτικά όλες τις οδηγίες χρήσης πριν θέσετε το μηχάνημα σε λειτουργία για πρώτη φορά και φυλάξτε τις σε

ασφαλές μέρος για μελλοντική χρήση.

Εξοικειωθείτε με τα στοιχεία ελέγχου και ρύθμισης του μηχανήματος πριν το χρησιμοποιήσετε.

Πριν από την πρώτη χρήση του μηχανήματος θα πρέπει να γίνει παρουσίαση της λειτουργίας του από τον πωλητή ή κάποιο άλλο κατάλληλα εκπαιδευμένο άτομο.

Δεν επιτρέπεται να εργάζεστε με το χλοοκοπτικό μηχάνημα υπό την επήρεια αλκούλ, ναρκωτικών ουσιών ή φαρμάκων που μειώνουν την ικανότητα αντίδρασης.

Μη χρησιμοποιείτε ποτέ το χλοοκοπτικό μηχάνημα όταν βρίσκονται κοντά σας ζώα ή άλλα άτομα, και ειδικά παιδιά.

'Εχετε πάντοτε υπ' όψιν σας ότι ο χειριστής του χλοοκοπτικού μηχανήματος ευθύνεται για τυχόν ατυχήματα ή πρόκληση ζημιών σε ξένη ιδιοκτησία.

Παραχωρήστε (δανείστε) το μηχάνημα μόνο σε άτομα που γνωρίζουν το συγκεκριμένο μοντέλο και τα οποία έχουν εξοικειωθεί με τη χρήση του. Δίνετε πάντα μαζί με το μηχάνημα και τις οδηγίες λειτουργίας.

Προσοχή - Κίνδυνος ατυχήματος!

Το χλοοκοπτικό μηχάνημα προορίζεται για ιδιωτική χρήση, αποκλειστικά και μόνο για την κοπή του χόρτου. Δεν επιτρέπεται οποιαδήποτε άλλη χρήση του μηχανήματος, η οποία μπορεί να αποβεί επικίνδυνη ή να οδηγήσει σε φθορές του μηχανήματος.

Λόγω του αυξημένου κινδύνου πρόκλησης σωματικών βλαβών στο χειριστή, το χλοοκοπτικό μηχάνημα δεν επιτρέπεται να χρησιμοποιηθεί για παράδειγμα στις εξής περιπτώσεις (αποσπασματική αναφορά):

• για την κοπή θάμνων και θαμνοφρακτών,
• για την κοπή χόρτου κοντά σε κράσπεδα,
• για τη φροντίδα του χλοοτάπητα επάνω σε στέγες και σε ζαρντινιέρες,
• για τον καθαρισμό πεζοδρομίων (αναρρόφηση, λειτουργία φυσητήρα, εκχιονισμός),
• για τον τεμαχισμό κλαδιών δέντρων και θαμνοφρακτών.
• για το στρώσιμο των ανωμαλιών του εδάφους, π. χ. σε φωλιές τυφλοπόντικα,
• για τη μεταφορά του κομμένου χόρτου, εκτός φυσικά από τον προβλεπόμενο για αυτή τη χρήση χορτοσυλλέκτη.

Προσοχή - Κίνδυνος ατυχήματος!

Χρησιμοποιείτε μόνο τον πρόσθετο εξοπλισμό που έχει ρητά εγκριθεί από την ΙΚΙΝΟ για προσαρμογή σ' αυτό το μηχάνημα. Επίσης, δεν επιτρέπεται να γίνουν αλλαγές στο μηχάνημα.

Στη χρήση σε δημόσιους χώρους, σε πάρκα, σε χώρους άθλησης, σε δρόμους, σε αγροτικές και γεωργικές επιχειρήσεις απαιτείται ιδιαίτερη προσοχή.

Προσοχή! Κίνδυνος υγείας λόγω των κραδασμών!

Η υπερβολική καταπόνηση από κραδασμούς μπορεί να οδηγήσει σε καρδιακά και νευρολογικά προβλήματα, ειδικά στα άτομα με προβλήματα στο κυκλοφορικό σύστημα. Απευθυνθείτε σε έναν γιατρό, εάν παρουσιαστούν ορισμένα

συμπτώματα από τους κραδασμούς. Τέτοια συμπτώματα, που εμφανίζονται κυρίως στα δάκτυλα, τα χέρια και τους καρπούς των χεριών, είναι για παράδειγμα (αποσπασματική αναφορά):

• αναισθησία,
• πόνοι,
• μυϊκή ατονία,
• αποχρώσεις στην επιδερμίδα,
• μ ούδιασμα.

Η χρήση του εργαλείου πρέπει πάντα να απαγορεύεται σε παιδιά, άτομα με περιορισμένες σωματικές, φυσικές και πνευματικές ικανότητες, σε άπειρα άτομα και άτομα με ανεπαρκείς γνώσεις, καθώς και σε άτομα που δεν γνωρίζουν τις οδηγίες.

Μην επιτρέπετε ποτέ σε παιδιά ή έφηβους κάτω από 16 ετών να χρησιμοποιούν το εργαλείο. Ενδέχεται οι τοπικοί κανονισμοί να ορίζουν το ελάχιστο όριο ηλικίας για τους χειριστές του μηχανήματος.

Κίνδυνος ασφυξίας!

Κίνδυνος ασφυξίας για τα παιδιά όταν παιζουν με τα υλικά συσκευασίας. Κρατάτε τα υλικά συσκευασίας πάντα μακριά από παιδιά.

4.2 Μεταφορά

Εργάζεστε μόνο με γάντια προκειμένου να αποφύγετε τους τραυματισμούς από τα αιχμηρά μέρη του μηχανήματος.

Πριν από τη μεταφορά θέστε εκτός λειτουργίας το μηχάνημα αποσυνδέστε το ηλεκτρικό καλώδιο και ακινητοποιήστε το μαχαίρι.

Κατά την ανύψωση του μηχανήματος προσέξτε τις υποδείξεις του κεφαλαίου "Μεταφορά" (⇒ 13.).

Προσέξτε το βάρος του μηχανήματος και χρησιμοποιήστε κατάλληλα βοηθήματα φόρτωσης (ράμπα φόρτωσης, διατάξεις ανύψωσης).

Κατά την ανύψωση και τη μεταφορά αποφύγετε την επαφή με το μαχαίρι κοπής.

Μεταφέρετε το μηχάνημα μόνον αφού πρώτα κρυώσει ο κινητήρας.

Ασφαλίστε το μηχάνημα και τα πρόσθετα εξαρτήματα που μεταφέρετε μαζί μ' αυτό (π.χ. χορτοσυλλέκτη) επάνω στην επιφάνεια φόρτωσης με υλικά στερέωσης κατάλληλων διαστάσεων (ιμάντες, σχοινιά κ.λπ.).

Τηρείτε τους τοπικούς κανονισμούς που ορίζονται από τη νομοθεσία για τη μεταφορά του μηχανήματος και ειδικότερα αυτούς που αφορούν την ασφάλεια φορτίου και τη μεταφορά αντικειμένων επάνω σε επιφάνειες φόρτωσης.

4.3 Προετοιμασία

Άτομα που δε γνωρίζουν τις οδηγίες χρήσης δεν επιτρέπεται να χρησιμοποιήσουν το μηχάνημα.

Δώστε προσοχή στους τοπικούς κανονισμούς που αφορούν τους χρόνους λειτουργίας και χρήσης μηχανοκίνητων εργαλείων κήπου.

Κατά τις εργασίες κοπής φοράτε κλειστά υποδήματα και μακριά παντελόνια. Μην κόβετε το χόρτο χωρίς να φοράτε υποδήματα ή όταν φοράτε πέδιλα.

Ελέγξτε προσεκτικά την περιοχή όπου θα χρησιμοποιήσετε το μηχάνημα και απομακρύνετε όλες τις πέτρες, τα κλαδιά, τα σύρματα, τα κόκαλα και όλα τα άλλα αντικείμενα που μπορεί να εκσφενδονιστούν από το μηχάνημα.

Πριν τη χρήση θα πρέπει να κάνετε έναν οπτικό έλεγχο για να βεβαιωθείτε για την άριστη κατάσταση των κοπτικών εργαλείων, των κοχλιών στερέωσης και ολόκληρου του συστήματος κοπής. Ειδικότερα θα πρέπει να ελέγξετε την ασφαλή στερέωση και την ύπαρξη ζημιών ή φθορών (⇒ 12.5).

Αντικαθιστάτε πριν από τη χρήση του μηχανήματος τα εξαρτήματα που έχουν υποστεί φθορά ή ζημιά. Οι δυσανάγνωστες ή οι φθαρμένες πινακίδες υποδείξεων και προειδοποιήσεων του μηχανήματος θα πρέπει να αντικαθίστανται άμεσα. Ο εμπορικός αντιπρόσωπος της VIKING θέτει στη διάθεσή σας εφεδρικές αυτοκόλλητες πινακίδες.

Μη θέτετε ποτέ τον κινητήρα εντός λειτουργίας εάν το μαχαίρι δεν έχει τοποθετηθεί με τον προβλεπόμενο τρόπο. Κίνδυνος υπερθέρμανσης του κινητήρα!

Μη χρησιμοποιείτε ποτέ το χλοοκοπτικό μηχάνημα εάν έχουν υποστεί ζημιά οι προστατευτικές διατάξεις, εάν δεν λειτουργεί το φρένο του κινητήρα ή εάν λείπουν τα προστατευτικές διατάξεις, π.χ. χωρίς το στόμιο εξαγωγής ή χωρίς το χορτοσυλλέκτη.

Χρησιμοποιείτε πάντοτε για λόγους ασφαλείας έναν χορτοσυλλέκτη που δεν έχει υποστεί φθορές ή ζημιές.

Δεν επιτρέπεται η αφαίρεση ή η απομόνωση των χειριστηρίων του μηχανήματος (π.χ. με την προσάρτηση της μπάρας διακοπής του κινητήρα στην μπάρα τιμονιού).

Προσέξτε ιδιαίτερα τις υποδείξεις στο κεφάλαιο "Προσοχή - Κίνδυνοι από ηλεκτρικό ρεύμα" (⇒ 4.6).

4.4 Συμπεριφορά κατά τις χλοοκοπτικές εργασίες

Κρατήστε μακριά από την επικίνδυνη περιοχή τα τρίτα άτομα, κυρίως παιδιά και ζώα.

Προσέχετε να μην εκθέτετε τρίτους σε κίνδυνο.

Μην κόβετε το χορτάρι σε θερμοκρασίες περιβάλλοντος κάτω από +5°C.

Μην κόβετε το βρεγμένο χορτάρι και μην εκτελείτε ποτέ χλοοκοπτικές εργασίες όταν βρέχει! Με το υγρό χόρτο αυξάνεται ο κίνδυνος ατυχήματος (μειωμένη σταθερότητα του χειριστή).

Να εργάζεστε πάντοτε σε συνθήκες καλού φωτισμού (τεχνητού ή φυσικού).

Για να εκκινήστε το μηχάνημα τοποθετήστε το σε μία επίπεδη επιφάνεια. Δεν επιτρέπεται η ανατροπή του μηχανήματος κατά τη θέση του κινητήρα σε λειτουργία.

Θέτετε τον κινητήρα με προσοχή σε λειτουργία, τηρώντας τις υποδείξεις του κεφαλαίου "Θέση του μηχανήματος σε λειτουργία" (⇔ 11.). Προσέξτε, θα πρέπει τα πόδια σας να απέχουν αρκετά από τα κοπτικά εργαλεία.

Να οδηγείτε πάντα το μηχάνημα με ταχύτητα βάδην, σε καμία περίπτωση δεν πρέπει να τρέχετε όταν εργάζεστε.

Οδηγώντας γρήγορα το μηχάνημα αυξάνεται ο κίνδυνος τραυματισμών π.χ. από γλίστρημα κλπ.

Θέστε τον κινητήρα εκτός λειτουργίας,

• όταν το χλοοκοπτικό θα πρέπει κατά τη μεταφορά να ανατραπεί επάνω από άλλες επιφάνειες εκτός του χόρτου,
• όταν μετακινείτε το χλοοκοπτικό από και προς την επιφάνεια κοπής,
• πριν να αφαιρέσετε το χορτοσυλλέκτη.

Φροντίστε ώστε να στέκεστε σταθερά στο έδαφος όταν εργάζεστε σε πλαγιές. Αποφύγετε την κοπή του χόρτου σε απότομες πλαγιές για να μη χάσετε τον έλεγχο του μηχανήματος.

Να είστε ιδιαίτερα προσεκτικοί όταν αλλάζετε πορεία σε πλαγιές και εδάφη με κλίση για να μη χάσετε τον έλεγχο του μηχανήματος.

Κόβετε το χόρτο με κάθετη κατεύθυνση προς την πλαγιά, ποτέ κατά μήκος της πλαγιάς, ώστε σε περίπτωση απώλειας του ελέγχου ή πτώσης του χλοοκοπτικού μηχανήματος να μη χτυπηθείτε από αυτό.

Προσοχή - Κίνδυνος να σκοντάψετε! Δώστε μεγάλη προσοχή όταν κινείστε όπισθεν με το μηχάνημα ή όταν το έλκετε.

Να είστε ιδιαίτερα προσεκτικοί όταν κάνετε ελιγμούς με το μηχάνημα ή όταν το τραβάτε προς το μέρος σας.

Για λόγους ασφαλείας το μηχάνημα δεν επιτρέπεται να χρησιμοποιηθεί σε πλαγιές με κλίση μεγαλύτερη από 25° (46,6 %).

Κίνδυνος τραυματισμών!

Μία κλίση πλαγιάς 25° αντιστοιχεί σε 46,6 cm κάθετη υψομετρική διαφορά σε μήκος 100 cm.

max. 25° 100 46,6

STOP

Δώστε προσοχή στην περιστροφή του εργαλείου, θα χρειαστούν αρκετά δευτερόλεπτα για την πλήρη ακινητοποίησή του.

Μην προσπαθείτε να επιθεωρήσετε το μαχαίρι ενώ το μηχάνημα βρίσκεται σε

λειτουργία. Μην ανοίγετε ποτέ το στόμιο εξαγωγής χόρτου ή/και μην αφαιρείτε το χορτοσυλλέκτη όσο το μαχαίρι κοπής βρίσκεται σε λειτουργία. Το περιστρεφόμενο μαχαίρι μπορεί να προκαλέσει τραυματισμούς.

Μη στερεώνετε ποτέ αντικείμενα στο τιμόνι (π.χ. ρουχισμό εργασίας). Τα καλώδια προέκτασης δεν πρέπει να τυλίγονται γύρω από το τιμόνι.

Ελέγχετε τακτικά το μαχαίρι για την ασφαλή στερέωσή του καθώς και για τυχόν φθορές ή ζημιές (⇒ 12.5).

Προσοχή - Κίνδυνος τραυματισμών!

Μην πλησιάζετε ποτέ τα χέρια και τα πόδια σας κοντά ή κάτω

από τα περιστρεφόμενα μέρη. Μην έρχεστε ποτέ σε επαφή με το περιστρεφόμενο μαχαίρι. Κρατάτε πάντοτε

απόσταση από το άνοιγμα εξαγωγής. Θα πρέπει να διατηρείτε την οριζόμενη απόσταση ασφαλείας από το τιμόνι.

Θα πρέπει να αποφεύγονται οι συχνές ενεργοποιήσεις εντός μικρού χρονικού διαστήματος. Ειδικά θα πρέπει να αποφεύγεται το "παιχνίδι" με τον διακόπτη εκκίνησης. Κίνδυνος υπερθέρμανσης του κινητήρα!

Λόγω των διακυμάνσεων της τάσης που οφείλονται στη λειτουργία αυτού του μηχανήματος, ενδέχεται να προκληθούν προβλήματα σε άλλες συσκευές που έχουν συνδεθεί στο ίδιο δίκτυο. Αυτό μπορεί να αντιμετωπιστεί με κατάλληλα μέτρα (π.χ. σύνδεση σε άλλο κύκλωμα από τις εν λόγω συσκευές, λειτουργία του μηχανήματος σε ηλεκτρικό κύκλωμα με μικρότερη αντίσταση).

Σβήστε τον κινητήρα, αποσυνδέστε το φίς από τη πρίζα και βεβαιωθείτε ότι το κοπτικό εργαλείο έχει

ακινητοποιηθεί τελείως,

• πριν προβείτε στην απομάκρυνση αντικειμένων που έχουν φρακάρει στον αγωγό εξαγωγής.
• όταν το κοπτικό εργαλείο έρθει σε επαφή με ένα ξένο σώμα. Το κοπτικό εργαλείο θα πρέπει να ελεγχθεί για τυχόν ζημιές. Το χλοοκοπτικό μηχάνημα δεν επιτρέπεται να τεθεί σε λειτουργία εάν ο άξονας του μαχαιριού ή ο άξονας του κινητήρα έχει στραβώσει ή έχει υποστεί φθορές. Κίνδυνος τραυματισμού από ελαττωματικά εξαρτήματα!

• πριν ελέγξετε, καθαρίσετε ή εκτελέσετε εργασίες στο χλοοκοπτικό (π.χ. ρύθμιση του ύψους κοπής, αναδίπλωση/ρύθμιση του τιμονιού),

• Σε περίπτωση που το χλοοκοπτικό μηχάνημα αρχίσει να δονείται έντονα. Σ' αυτήν την περίπτωση θα πρέπει ολόκληρο το μηχάνημα, και ειδικότερα το κοπτικό εργαλείο, να ελεγχθεί για τυχόν ζημιές ή χαλαρωμένα εξαρτήματα. Τα εξαρτήματα που έχουν υποστεί ζημιές θα πρέπει να αντικατασταθούν πριν συνεχιστεί η λειτουργία, τα χαλαρωμένα εξαρτήματα θα πρέπει να στερεωθούν/βιδωθούν.

• Πριν απομακρυνθείτε από το μηχάνημα ή εάν το μηχάνημα δεν επιτηρείται.
• Πριν ανασηκώσετε ή μεταφέρετε το μηχάνημα.
• Πριν από τη μεταφορά.

Μην ανασηκώνετε και μη μεταφέρετε ποτέ το χλοοκοπτικό μηχάνημα όσο ο κινητήρας βρίσκεται σε λειτουργία ή όταν το καλώδιο ρεύματος είναι συνδεδεμένο.

Με το μηχάνημα δεν επιτρέπεται να μεταφερθούν άλλα άτομα, ειδικότερα παιδιά, ή αντικείμενα.

4.5 Συντήρηση, καθαρισμός, επισκευές και αποθήκευση

Πριν από κάθε εργασία στο χλοοκοπτικό μηχάνημα, πριν από τις ρυθμίσεις και τον

καθαρισμό, αλλά και πριν ελέγξετε εάν το καλώδιο σύνδεσης έχει υποστεί φθορές ή έχει μπλεχτεί κάπου, θα πρέπει να θέσετε το μηχάνημα εκτός λειτουργίας και να τραβήξετε το καλώδιο από την πρίζα.

Σε όλες τις εργασίες στο κοπτικό εργαλείο θα πρέπει να φοράτε ανθεκτικά γάντια.

Αφήστε το μηχάνημα να κρυώσει τελείως πριν από τη φύλαξη, τις εργασίες συντήρησης και τον καθαρισμό.

Εκτελείτε μόνον τις εργασίες συντήρησης που αναφέρονται σε αυτές τις οδηγίες χρήσης. Όλες οι υπόλοιπες εργασίες συντήρησης θα πρέπει να πραγματοποιηθούν από έναν εξειδικευμένο εμπορικό αντιπρόσωπο.

Η VIKING προτείνει, οι εργασίες συντήρησης και οι επισκευές να πραγματοποιούνται μόνον από έναν εμπορικό αντιπρόσωπο της VIKING. Οι εμπορικοί αντιπρόσωποι VIKING παρακολουθούν τακτικά εκπαιδευτικά σεμινάρια και έχουν στη διάθεσή τους τις απαραίτητες τεχνικές πληροφορίες.

Εάν δεν έχετε τις απαιτούμενες γνώσεις ή χρειάζεστε κάποια βοήθεια, θα πρέπει να απευθύνεστε πάντα σε έναν εμπορικό αντιπρόσωπο (Η VIKING προτείνει τον εμπορικό αντιπρόσωπο της VIKING).

Χρησιμοποιείτε μόνο ποιοτικά εργαλεία, ανταλλακτικά και πρόσθετα εξαρτήματα. Διαφορετικά υπάρχει κίνδυνος ατυχήματος με τραυματισμούς ή βλάβες στο μηχάνημα.

Η VIKING προτείνει τη χρήση γνήσιων εργαλείων, γνήσιων ανταλλακτικών και γνήσιων εξαρτημάτων VIKING. Αυτά τα εργαλεία έχουν προσαρμοστεί ιδανικά στο μηχάνημα και στις απαιτήσεις του χρήστη. Τα γνήσια ανταλλακτικά VIKING θα τα αναγνωρίσετε από τον κωδικό ανταλλακτικού VIKING, την επιγραφή VIKING και ενδεχομένως από το αναγνωριστικό σήμα ανταλλακτικών VIKING. Στα μικρά εξαρτήματα ενδέχεται να υπάρχει μόνο το σήμα.

Διατηρείτε πάντοτε καλά σφιγμένα όλα τα παξιμάδια και τις βίδες. Έτσι θα διατηρείτε πάντα το μηχάνημά σας σε άριστη κατάσταση.

Ελέγχετε τακτικά το χορτοσυλλέκτη για τυχόν φθορές, βλάβες και για τη λειτουργικότητά του.

Σε περίπτωση που το κοπτικό εργαλείο ή το χλοοκοπτικό μηχάνημα έρθει σε επαφή με κάποιο εμπόδιο ή ξένο σώμα, θα πρέπει να θέσετε τον κινητήρα εκτός λειτουργίας, να αποσυνδέσετε το καλώδιο ρεύματος και να πραγματοποιήσετε έναν εκτεταμένο έλεγχο.

Οι δυσανάγνωστες πινακίδες υποδείξεων και προειδοποιήσεων θα πρέπει να αντικαθίστανται άμεσα. Ο εμπορικός αντιπρόσωπος της VIKING θέτει στη διάθεσή σας εφεδρικές αυτοκόλλητες πινακίδες.

Το καλώδιο τροφοδοσίας επιτρέπεται να επισκευαστεί ή να αντικατασταθεί μόνο από διπλωματούχο ηλεκτρολόγο.

Για να αποφύγετε τον κίνδυνο πυρκαγιάς, κρατήστε την περιοχή γύρω από τις εισαγωγές του αέρα ψύξης ανάμεσα στο κάλυμμα του κινητήρα και το περίβλημα καθαρή, π.χ. από χόρτα, άχυρα, βρύα, φύλλα ή γράσο.

Τα κατασκευαστικά μέρη και τα προστατευτικά συστήματα που αφαιρούνται πριν από τις εργασίες συντήρησης πρέπει αμέσως μετά την ολοκλήρωση των εργασιών να επανατοποθετηθούν στη σωστή θέση τους.

Καθαρίζετε σχολαστικά το χλοοκοπτικό μηχάνημα μετά την εργασία. Μη χρησιμοποιείτε ποτέ μηχάνημα καθαρισμού υψηλής πίεσης και μην καθαρίζετε το χλοοκοπτικό μηχάνημα κάτω από τρεχούμενο νερό (π.χ. με ένα λάστιχο ποτίσματος). Μη χρησιμοποιείτε σκληρά καθαριστικά μέσα. Αυτά τα καθαριστικά μπορούν να προκαλέσουν φθορές στα πλαστικά και τα μέταλλα, κάτι που περιορίζει την ασφαλή λειτουργία του μηχανήματος VIKING.

Ελέγχετε τακτικά ολόκληρο το μηχάνημα, ειδικότερα πριν από την αποθήκευση του μηχανήματος πριν από μεγαλύτερες διακοπές εργασίας (χειμερινή παύση εργασιών) – για τυχόν φθορές ή ζημιές. Αντικαταστήστε τα φθαρμένα τμήματα ή τα τμήματα που έχουν υποστεί ζημιά, ώστε το μηχάνημα να βρίσκεται σε μία ασφαλή κατάσταση λειτουργίας.

Αποθηκεύστε το χλοοκοπτικό μηχάνημα σε ένα στεγνό, κλειστό χώρο, μακριά από παιδιά αφού κρυώσει.

4.6 Προσοχή - Κίνδυνοι από ηλεκτρικό ρεύμα

Προσοχή! Κίνδυνος ηλεκτροπληξίας! Ιδιαίτερα σημαντικά για την ηλεκτρική

προστασία και ασφάλεια είναι το καλώδιο ρεύματος, το φίς, οι διακόπτες ενεργοποίησης/απενεργοποίησης και τα καλώδια σύνδεσης. Δεν επιτρέπεται να χρησιμοποιηθούν φθαρμένα καλώδια, φίς ή σύνδεσμοι, καθώς και καλώδια σύνδεσης που δεν ανταποκρίνονται στις προδιαγραφές, προκειμένου να αποφευχθεί ο κίνδυνος ηλεκτροπληξίας. Ελέγχετε τακτικά το καλώδιο σύνδεσης για σημάδια φθοράς ή γήρανσης (ρωγμές).

Μη χρησιμοποιείτε ποτέ ένα φθαρμένο καλώδιο προέκτασης. Αντικαταστήστε τα φθαρμένα καλώδια με νέα και μην επισκευάζετε τα καλώδια προέκτασης.

Το μηχάνημα δεν επιτρέπεται να χρησιμοποιηθεί εάν έχουν φθαρεί ή υποστεί ζημιές τα καλώδια.

Κίνδυνος ηλεκτροπληξίας!

Μη συνδέστε στο ρεύμα ένα φθαρμένο καλώδιο και μην το ακουμπάτε πριν το αποσυνδέστε από το ρεύμα.

Κίνδυνος ηλεκτροπληξίας!

Δεν επιτρέπεται να χρησιμοποιηθούν φθαρμένα καλώδια, εξαρτήματα σύνδεσης και φις ή καλώδια σύνδεσης που δεν αντιστοιχούν στις προδιαγραφές.

Κατά τις χλοοκοπτικές εργασίες κρατάτε το καλώδιο μακριά από το μαχαίρι.

Χρησιμοποήστε αποκλειστικά και μόνο καλώδια προέκτασης που διαθέτουν μόνωση από την υγρασία και είναι κατάλληλα για τη χρήση μαζί με το μηχάνημα (⇒ 11.1).

Ο κινητήρας είναι προστατευμένος έναντι της υγρασίας και του νερού. Παρ' όλα αυτά, το μηχάνημα δεν

επιτρέπεται να χρησιμοποιείται σε υγρό περιβάλλον ή όταν βρέχει.

Μην αφήνετε το μηχάνημα σε εξωτερικούς χώρους όταν βρέχει.

Αποσυνδέστε το καλώδιο σύνδεσης τραβώντας το φις και όχι τον κορμό του καλωδίου.

Συνδέστε το μηχάνημα μόνο σε ηλεκτρικό δίκτυο που προστατεύεται με διακόπτη διαφυγής ρεύματος με ρεύμα απόκρισης ως 30 mA. Απευθυνθείτε σε έναν ηλεκτρολόγο για περισσότερες πληροφορίες.

Εάν το μηχάνημα συνδεθεί σε μία ηλεκτρογεννήτρια, θα πρέπει να φροντίσετε ώστε να μην προκληθούν ζημιές στο χλοοκοπτικό μηχάνημα λόγω των διακυμάνσεων τάσης.

Φροντίζετε πάντοτε ώστε τα ηλεκτρικά καλώδια που χρησιμοποιούνται να προστατεύονται επαρκώς με την κατάλληλη ασφάλεια.

Για λόγους ηλεκτρικής ασφάλειας θα πρέπει το ηλεκτρικό καλώδιο να είναι πάντα σωστά τοποθετημένο στο τιμόνι (⇒ 7.2).

4.7 Απόρριψη

Βεβαιωθείτε ότι θα παραδώσετε το αχρηστευμένο μηχάνημα για απόρριψη σε ένα σημείο συλλογής απορριμμάτων. Αχρηστέψτε το μηχάνημα πριν την απόρριψη. Για να αποτρέψετε τα ατυχήματα αφαιρέστε το ηλεκτρικό καλώδιο ή το καλώδιο σύνδεσης στον κινητήρα.

Κίνδυνος τραυματισμού από το μαχαίρι κοπής!

Μην αφήνετε χωρίς επιτήρηση το χλοοκοπτικό, ακόμα και όταν είναι αχρηστευμένο. Βεβαιωθείτε ότι το μηχάνημα και το μαχαίρι φυλάσσονται μακριά από παιδιά.

5. Περιγραφή συμβόλων

Προσοχή!

Πριν από την πρώτη θέση σε λειτουργία διαβάστε προσεκτικά τις οδηγίες χρήσης.

Κίνδυνος τραυματισμών! Κρατήστε τα άτομα μακριά από την επικίνδυνη περιοχή.

Κίνδυνος τραυματισμών!

Προσέξτε το κοφτερό μαχαίρι κοπής. Το μαχαίρι κοπής συνεχίζει να περιστρέφεται μερικά δευτερόλεπτα μετά την απενεργοποίηση (φρένο κινητήρα/ μαχαιριού). Πριν από κάθε εργασία στο κοπτικό εργαλείο, πριν από τις εργασίες συντήρησης και καθαρισμού, πριν από τον έλεγχο εάν το καλώδιο σύνδεσης έχει υποστεί φθορές ή έχει μπλεχτεί κάπου και πριν απομακρυνθείτε από το μηχάνημα, θα πρέπει να θέσετε τον κινητήρα εκτός λειτουργίας και να τραβήξετε το καλώδιο από την πρίζα.

Κίνδυνος

ηλεκτροπληξίας! Κρατάτε το καλώδιο σύνδεσης μακριά από το κοπτικό εξάρτημα.

ME 339:

Εκκινήστε τον κινητήρα.

ME 339 C:

Εκκινήστε τον κινητήρα.

ME 339 C:

Σβήστε τον κινητήρα.

6. Περιεχόμενα συσκευασίας

Θέση Περιγραφή Τεμ.

Α Βασικό εργαλείο 1

B Επάνω μέρος 1 χορτοσυλλέκτη

C Κάτω μέρος χορτοσυλλέκτη 1

D Πείρος 2

•Οδηγίες χρήσης 1

ME 339 C:

Ε Ροδέλα 2

F Bíδα 1

G Πείρος 1

Η Τεμάχιο σύσφιξης 2

I Taxutentwthpaç 1

ME 339:

J Bída με επίπεδη στρογγυλή 2 κεφαλή

Κ Οδηγός καλωδίου 1

L Περιστρεφόμενη χειρολαβή 2

M Kλιπ καλωδίου 1

7. Προετοιμασία του μηχανήματος για χρήση

7.1 Γενικά

Κίνδυνος τραυματισμών

Προσέξτε ιδιαίτερα τις υποδείξεις ασφαλείας στο κεφάλαιο «Για τηδική σας ασφάλεια». (⇒ 4.)

- Για την εκτέλεση όλων των εργασιών που περιγράφονται τοποθετήστε το μηχάνημα σε ένα οριζόντιο, επίπεδο και σταθερό υπόστρωμα.

7.2 Τοποθέτηση μονοκόμματου τιμονιού (ΜΕ 339 C)

• Фéρτε και κρατήστε το μονοκόμματο τιμόνι (1) στη θέση εργασίας της κονσόλας τιμονιού (2).
• Περάστε τα τεμάχια σύσφιξης (Η) αριστερά και δεξιά στην κονσόλα τιμονιού (2) με τον τρόπο που απεικονίζεται. Περάστε τη ροδέλα (Ε) στη βίδα (F) και στη συνέχεια περάστε τη βίδα (F) από μέσα προς τα έξω, μέσα από τα τεμάχια σύσφιξης και το κάτω τμήμα τιμονιού.

• Π ε ρ ά σ τ ε τη ροδέλα (Ε).

- Τοποθετήστε τον πείρο (G) στον ταχυτανυστήρα (I) και βιδώστε και τα δύο εξαρτήματα με τη βίδα (F).

- Κλείστε τον ταχυτανυστήρα (3).

- Ο ταχυτανυστήρας (3) θα πρέπει να είναι τόσο σφιγμένος ώστε να μπορεί να κλείσει τελείως και το τιμόνι να μπορεί να σταθεροποιηθεί στην κονσόλα τιμονιού. Εάν χρειαστεί λύστε πάλι τον ταχυτανυστήρα και βιδώστε ή ξεβιδώστε πάλι τη βίδα (F).

Τοποθέτηση ηλεκτρικού καλωδίου:

• Περάστε το ηλεκτρικό καλώδιο (1) στο λαβύρινθο καλωδίου (2) της κονσόλας τιμονιού με τον τρόπο που απεικονίζεται. Δώστε προσοχή στη θέση του σφιγκτήρα καλωδίου (3) μέσα στο λαβύρινθο καλωδίου.
• Πιέστε το ηλεκτρικό καλώδιο (1) στο στήριγμα (4) της μανσέτας τιμονιού. Το ηλεκτρικό καλώδιο θα πρέπει να εφαρμόζει σφικτά επάνω στο σωλήνα τιμονιού, στην περιοχή του κάτω τμήματος τιμονιού.

7.3 Τοποθέτηση διαιρούμενου τιμονιού (ΜΕ 339)

Τοποθέτηση επάνω τμήματος τιμονιού:

• Περάστε τη βίδα με επίπεδη στρογγυλή κεφαλή (J) μέσα από τον οδηγό καλωδίου (K) και κρεμάστε το ηλεκτρικό καλώδιο (1).
• Περάστε το διαιρούμενο τιμόνι (2) στα δύο κάτω τμήματα τιμονιού (3). Περάστε τις βίδες με τη στρογγυλή επίπεδη κεφαλή (J) – δεξιά με οδηγό καλωδίου (K), αριστερά χωρίς – από μέσα προς τα έξω στις οπές και βιδώστε τις μαζί με τις περιστρεφόμενες χειρολαβές (L).

Τοποθέτηση κλιπ καλωδίου:

Κίνδυνος ηλεκτροπληξίας!

Για να μην προκληθούν φθορές στο μονωτικό υλικό του τιμονιού, πιέστε το κλιπ καλωδίου μόνο με το χέρι και μην χρησιμοποιείτε εργαλεία (π.χ. σφυρί, κατσαβίδι).

- Στερεώστε το ηλεκτρικό καλώδιο (1) με το κλιπ καλωδίου (Μ) στο επάνω τμήμα του τιμονιού. Στο επάνω τμήμα του τιμονιού αφήστε μία απόσταση 25 - 27 cm ανάμεσα στο κλιπ καλωδίου και το διακόπτη.

7.4 Συναρμολόγηση χορτοσυλλέκτη

• Τοποθετήστε το επάνω μέρος χορτοσυλλέκτη (Β) στο κάτω μέρος χορτοσυλλέκτη (C). Προσέξτε τη σωστή τοποθέτηση στους οδηγούς (1).
• Πιέστε τον πείρο (D) από την εσωτερική πλευρά και μέσα στις προβλεπόμενες οπές.
• Κουμπώστε το επάνω μέρος του χορτοσυλλέκτη (Β) πιέζοντάς το με μικρή δύναμη στο κάτω μέρος του χορτοσυλλέκτη.
• Κρεμάστε το χορτοσυλλέκτη (⇒ 8.3).

8. Χειριστήρια

8.1 Μονοκόμματο τιμόνι (ΜΕ 339 C)

Το χλοοκοπτικό μηχάνημα ΜΕ 339 Κ εξοπλίζεται με ένα ρυθμιζόμενο τηλεσκοπτικό τιμόνι.

Κίνδυνος ηλεκτροπληξίας!

Το ηλεκτρικό καλώδιο θα πρέπει να στερεώνεται πάντα στη μανσέτα και την κονσόλα του τιμονιού. Όταν το τιμόνι είναι ρυθμισμένο στο μέγιστο ύψος, το ηλεκτρικό καλώδιο θα πρέπει να κρέμεται ελαφρώς στην περιοχή ρύθμισης του τηλεσκοπικού τιμονιού (⇒ 7.2).

Κίνδυνος σύνθλιψης!

Το τιμόνι μπορεί να διπλωθεί ή να συμπτυχθεί λύνοντας τον ταχυτεντωτήρα. Κρατήστε το τιμόνι (1) στο ψηλότερο σημείο με το ένα χέρι, ενώ ανοίγετε τον ταχυτεντωτήρα.

1 Διπλώστε το τιμόνι:

Θέση μεταφοράς (για τον καθαρισμό του μηχανήματος, για τη μεταφορά και φύλαξη):

• Ρυθμίστε το μικρότερο ύψος τιμονιού.
- Κρατήστε το τιμόνι (1) με το ένα χέρι και ανοίξτε τον ταχυτεντωτήρα (2).
- Αναδιπλώστε προς τα εμπρός το τιμόνι (1).
- Εάν χρειαστεί μπορείτε να κλείσετε τον ταχυτεντωτήρα (2) και να σταθεροποιήσετε το τιμόνι στη θέση μεταφοράς.

Θέση εργασίας (για την ώθηση του μηχανήματος):

• Διπλώστε το τιμόνι (1) προς τα πίσω και κρατήστε το με το ένα χέρι.

• Κλείστε τον ταχυτεντωτήρα (2).

• Ο ταχυτεντωτήρας (2) θα πρέπει να είναι τόσο σφιγμένος ώστε να μπορείνα κλείσει τελείως και το τιμόνι να μπορεί να σταθεροποιηθεί στην κονσόλα τιμονιού. Εάν χρειαστεί λύστε πάλι τον ταχυτεντωτήρα και βιδώστε ή ξεβιδώστε πάλι τη βίδα (3).

• Ρυθμίστε το υψηλότερο ύψος τιμονιού.

2 Ρύθμιση ύψους:

Το ύψος του τηλεσκοπικού τιμονιού μπορεί να ρυθμιστεί αδιαβάθμητα:

• Κρατήστε το επάνω τμήμα του τιμονιού (4) με το ένα χέρι και ανοίξτε τον ταχυτεντωτήρα (5).
• Τραβήξτε προς τα έξω το επάνω τμήμα τιμονιού (4) από το κάτω τμήμα τιμονιού ή αντίστοιχα σπρώξτε το μέσα στο κάτω τμήμα τιμονιού και ρυθμίστε το επιθυμητό ύψος τιμονιού.
• Κρατήστε το επάνω τμήμα του τιμονιού (4) με το ένα χέρι και κλείστε τον ταχυτεντωτήρα (5).
• Ο ταχυτεντωτήρας (5) θα πρέπει να είναι τόσο σφιγμένος ώστε να μπορείνα κλείσει τελείως και το επάνω τμήμα τιμονιού να μπορεί να σταθεροποιηθεί στο κάτω τμήμα του τιμονιού. Εάν χρειαστεί λύστε πάλι τον ταχυτεντωτήρα και γυρίστε το παξιμάδι (6).

8.2 Διαιρούμενο τιμόνι (ΜΕ 339)

Κίνδυνος σύνθλιψης!

Διπλώστε το επάνω τμήμα του τιμονιού λύνοντας τις περιστρεφόμενες χειρολαβές.

Κρατάτε πάντα το επάνω τμήμα του τιμονιού (2) στο ψηλότερο σημείο με το ένα χέρι, ενώ βιδώνετε τις περιστρεφόμενες χειρολαβές.

Διπλώστε το τιμόνι:

Θέση μεταφοράς (για τον καθαρισμό του μηχανήματος, για τη μεταφορά και φύλαξη):

- Ξεβιδώστε περιστρεφόμενες χειρολαβές (1) τόσο, ώστε αυτές να μετακινούνται εύκολα πέρα-δώθε στα ατέρμονα σπειρώματα και διπλώστε προς τα εμπρός το επάνω τιμήμα του τιμονιού (2).

Θέση εργασίας (για την ώθηση του μηχανήματος):

• Διπλώστε το επάνω τμήμα του τιμονιού (2) προς τα πίσω και κρατήστε το με το ένα χέρι.
• Βιδώστε τις περιστρεφόμενες χειρολαβές (1). Προσέξτε τη σωστή τοποθέτηση του οδηγού καλωδίου (3).

8.3 Χορτοσυλλέκτης

Τοποθέτηση:

• Ανοίξτε και κρατήστε ανοικτό το στόμιο εξαγωγής (1).

• Περάστε το χορτοσυλλέκτη (2) με τα ρύγχη συγκράτησης (3) στις υποδοχές (4) στην πίσω πλευρά του μηχανήματος.

• Κλείστε το στόμιο εκτόξευσης (1).

• Ανοίξτε και κρατήστε ανοικτό το στόμιο εκτόξευσης (1).
• Ανασηκώστε το χορτοσυλλέκτη (2) και αφαιρέστε τον προς τα πίσω.
• Κλείστε το στόμιο εκτόξευσης (1).

Αφαίρεση:

8.4 Κεντρική ρύθμιση ύψους κοπής

Μπορούν να ρυθμιστούν πέντε διαφορετικά ύψη κοπής μεταξύ 30 mm και 70 mm.

Σκάλα 1 = μικρότερο ύψος κοπής

Σκάλα 5 = μεγαλύτερο ύψος κοπής

Χλοοκοπτικό μηχάνημα για τη Μεγάλη Βρετανία:

Μπορούν να ρυθμιστούν έξι διαφορετικά ύψη κοπής μεταξύ 20 mm και 70 mm.

Σκάλα S = μικρότερο ύψος κοπής

Σκάλα 5 = μεγαλύτερο ύψος κοπής

i Για να αποφευχθούν τυχόν ζημιές θα πρέπει το μικρότερο ύψος κοπής να χρησιμοποιείται μόνο σε απόλυτα ομαλές επιφάνειες χόρτου.

Ρύθμιση ύψους κοπής:

- Πιέστε ελαφρά το μοχλό ρύθμισης ύψους (1) απομακρύνοντάς τον από το χλοοκοπτικό μηχάνημα, μέχρι τα ρύγχη ασφάλισης (2) να απελευθερώσουν το μοχλό.

• Μεγαλύτερο ύψος κοπής: Ανασηκώστε το χλοοκοπτικό μηχάνημα με το μοχλό ρύθμισης ύψους (1) (ο μοχλός μετακινείται προς τα εμπρός).
  Πιέστε προς τα κάτω το χλοοκοπτικό μηχάνημα με το μοχλό ρύθμισης ύψους (1) (ο μοχλός μετακινείται προς τα πίσω).
• Πιέστε το μοχλό ρύθμισης ύψους (1) προς το χλοοκοπτικό μηχάνημα, μέχρι τα ρύγχη ασφάλισης (2) να κουμπώσουν στο μοχλό. Το επιλεγμένο ύψος κοπής φαίνεται στο μπροστινό ρύγχος ασφάλισης (3).

Μικρότερο ύψος κοπής:

9. Υποδείξεις για την εργασία

9.1 Γενικά

Κίνδυνος τραυματισμών!

Ξετυλίξτε το καλώδιο αμέσως σε περίπτωση που μπλεχτεί.

Κατά την κοπή του χόρτου φέρετε το ηλεκτρικό καλώδιο σύνδεσης πίσω σας. Τα καλώδια μπορεί να κοπούν λόγω κάποιας απροσεξίας κατά την εργασία ή να μετατραπούν σε ένα εμπόδιο στο οποίο μπορεί να σκοντάψετε. Επομένως κρύβουν έναν μεγάλο κίνδυνο ατυχημάτων. Για το λόγο αυτό εκτελείτε τις εργασίες με τέτοιο τρόπο ώστε το καλώδιο να βρίσκεται πάντοτε στην ήδη κομμένη επιφάνεια.

'Ενα όμορφο και πυκνό γκαζόν επιτυγχάνεται με συχνή κοπή και με τη διατήρηση του ύψους σε χαμηλό επίπεδο. Μην κόβετε το χόρτο πολύ κοντό όταν το κλίμα είναι ιδιαίτερα ζεστό και ξηρό, διαφορετικά το χόρτο θα καεί από τον ήλιο!

Η εικόνα κοπής είναι ιδανική όταν χρησιμοποιείτε ένα κοφτερό μαχαίρι, για το λόγο αυτό θα πρέπει να το τροχίζετε τακτικά (εμπορικός αντιπρόσωπος VIKING).

9.2 Κοπή χόρτου σε πλαγιές

Για λόγους ασφαλείας, το χλοοκοπτικό μηχάνημα θα πρέπει να χρησιμοποιείται σε εδάφη με κλίση έως 25°. Μία κλίση 25° (46,6%) αντιστοιχεί σε 46,6 cm κάθετη υψομετρική διαφορά σε οριζόντια επιφάνεια 100 cm. 11

9.3 Σωστή καταπόνηση του ηλεκτροκινητήρα

Μη θέτετε το χλοοκοπτικό μηχάνημα σε λειτουργία σε περιοχές όπου το χόρτο έχει μεγάλο ύψος ή όταν έχετε επιλέξει τη χαμηλότερη σκάλα ύψους κοπής.

Το χλοοκοπτικό μηχάνημα επιτρέπεται να καταπονηθεί τόσο ώστε να μη μειώνονται αισθητά οι στροφές του ηλεκτροκινητήρα.

Εάν οι στροφές αρχίζουν να μειώνονται αισθητά θα πρέπει να επιλέξετε ένα μεγαλύτερο ύψος κοπής καιή να μειώσετε την ταχύτητα πρόωσης.

9.4 Εάν το μαχαίρι κοπής μπλοκάρει

Θέστε αμέσως τον κινητήρα εκτός λειτουργίας και τραβήξτε το καλώδιο από τη πρίζα. Στη συνέχεια αντιμετωπίστε τη βλάβη με τον ενδεικνυόμενο τρόπο.

9.5 Θερμική προστασία υπερφόρτισης του κινητήρα

Αν ο κινητήρας για οποιονδήποτε λόγο υπερθερμανθεί κατά την εργασία, ένα θερμικό υπερφόρτωσης θα σβήσει αυτόματα τον κινητήρα.

Πιθανές αιτίες υπερθέρμανσης:

• κοπή πολύ υψηλού γρασιδιού ή με πολύ χαμηλό ύψος κοπής,
• πολύ μεγάλη ταχύτητα προώθησης,
• ανεπαρκές καθάρισμα των σχισμών αναρρόφησης αέρα ψύξης
• φθαρμένα ή στομωμένα μαχαίρια κοπής,
• ακατάλληλο ή πολύ μακρύ καλώδιο τροφοδοσίας - πτώση τάσης (⇒ 11.1).

Επανεκκίνηση

Μετά από σύντομο χρόνο ψύξης περίπου 10 λεπτών, (ανάλογα με τη θερμοκρασία περιβάλλοντος), ξεκινήστε πάλι κανονικά το μηχάνημα (⇒ 11.).

10. Συστήματα ασφαλείας

10.1 Χειρισμός με τα δύο χέρια

Ο ηλεκτροκινητήρας μπορεί να τεθεί σε λειτουργία μόνο εάν το κουμπί εκκίνησης πατηθεί και κρατηθεί πατημένο με το δεξί χέρι και μετά τραβηχθεί με το αριστερό χέρι η μπάρα διακοπής του κινητήρα προς το τιμόνι.

10.2 Φρένο ακινητοποίησης κινητήρα

Όταν απελευθερώσετε τη μπάρα διακοπής του κινητήρα το μαχαίρι ακινητοποιείται μέσα σε λιγότερο από 3 δευτερόλεπτα.

Το ενσωματωμένο φρένο ακινητοποίησης του κινητήρα ελαχιστοποιεί τον χρόνο ακινητοποίησης μέχρι την ακινητοποίηση των μαχαιριών.

11. Θέση του εργαλείου σε λειτουργία

11.1 Ηλεκτρική σύνδεση του μηχανήματος

Κίνδυνος ηλεκτροπληξίας!

Προσέξτε ιδιαίτερα τις υποδείξεις ασφαλείας στο κεφάλαιο «Για τη δική σας ασφάλεια» (⇒ 4.).

Εάν χρησιμοποιείτε καλώδιο προέκτασης σε καρούλι θα πρέπει να ξετυλίξετε πλήρως το καλώδιο, σε διαφορετική περίπτωση μπορεί να διαπιστωθεί μείωση της απόδοσης και υπερθέρμανση λόγω ηλεκτρικής αντίστασης.

Για τη σύνδεση επιτρέπεται να χρησιμοποιούνται τουλάχιστον καλώδια τα οποία δεν θα είναι ελαφρύτερα από τα καλώδια με λαστιχένιο περίβλημα τύπου H07 RN-F DIN/VDE 0282.

Ελάχιστη διατομή:

έως 25 m μήκος: 3 x 1,5 mm² έως 50 m μήκος: 3 x 2,5 mm²

Οι ακροδέκτες των καλωδίων θα πρέπει να αποτελούνται από ελαστικό υλικό ή να διαθέτουν επένδυση από ελαστικό υλικό και να ανταποκρίνονται στο πρότυπο DIN/ VDE 0620.

Η τάση και η συχνότητα του δικτύου θα πρέπει να συμφωνούν με τα στοιχεία που αναφέρονται στην πινακίδα τύπου ή με τις υποδείξεις του κεφαλαίου "Τεχνικά στοιχεία" (⇒ 18.).

Το καλώδιο τροφοδοσίας θα πρέπει να προστατεύεται από τις κατάλληλες ασφάλειες (⇒ 18.).

Αυτό το μηχάνημα προορίζεται για τη λειτουργία σε ένα δίκτυο ηλεκτρικής τροφοδοσίας με αντίσταση συστήματος Z_ στο σημείο μετάβασης (οικιακή σύνδεση) έως το πολύ 0,49 Ohm (στα 50 Hz).

Ο χρήστης θα πρέπει να βεβαιωθεί ότι το μηχάνημα λειτουργεί μόνο σε ένα δίκτυο ηλεκτρικής τροφοδοσίας που πληροί αυτές τις προδιαγραφές. Εάν χρειαστεί μπορείτε να ενημερωθείτε από την εταιρία ηλεκτροδότησης της περιοχής σας για την αντίσταση του συστήματος.

11.2 Σφιγκτήρας καλωδίου

Ο σφιγκτήρας καλωδίου εμποδίζει κατά τη διάρκεια των εργασιών την ακούσια αποσύνδεση του καλωδίου και την πρόκληση βλάβης στο μηχάνημα.

Το καλώδιο σύνδεσης θα πρέπει για το λόγο αυτό να είναι πάντα περασμένο στο σφιγκτήρα καλωδίου.

• Με το καλώδιο σύνδεσης (1) σχηματίστε μία θηλιά και περάστε την από το άνοιγμα (2).
• Περάστε τη θηλιά επάνω από το άγκιστρο (3) και σφίξτε.

11.3 Θέση του χλοοκοπτικού μηχανήματος σε λειτουργία

Μη θέτετε τον κινητήρα σε λειτουργία όταν το μηχάνημα βρίσκεται σε περιοχή με ψηλό χόρτο ή όταν έχει επιλεγεί το χαμηλότερο ύψος κοπής αφού έτσι δυσκολεύει η εκκίνηση.

• Πιέστε και κρατήστε πατημένο το κουμπί εκκίνησης (1). Τραβήξτε και κρατήστε την μπάρα διακοπής του κινητήρα (2).
• Μπορείτε να αφήσετε το κουμπί εκκίνησης (1) μετά το πάτημα της μπάρας διακοπής του κινητήρα (2).

11.4 Θέση του χλοοκοπτικού μηχανήματος εκτός λειτουργίας

- Απελευθερώστε την μπάρα διακοπής του κινητήρα (1) Το μαχαίρι κοπής και ο κινητήρας ακινητοποιούνται μετά από λίγο.

11.5 Ένδειξη στάθμης πλήρωσης

Ο χορτοσυλλέκτης διαθέτει μία ένδειξη πλήρωσης (1) της στάθμης στο επάνω τμήμα του.

Το ρεύμα αέρα, που δημιουργείται από την περιστροφή του μαχαιριού και το οποίο είναι υπεύθυνο για την πλήρωση του χορτοσυλλέκτη, ανεβάζει την ένδειξη στάθμης πλήρωσης (2): Ο χορτοσυλλέκτης γεμίζει με κομμένο χόρτο.

Όταν ο χορτοσυλλέκτης γεμίζει με χόρτο μειώνεται η ροή αέρα και η ένδειξη της στάθμης πλήρωσης (3) πέφτει:

- Ε κ κ έ ν ω σ η του χορτοσυλλέκτη (⇒ 11.6).

11.6 Εκκένωση του χορτοσυλλέκτη

• Σβήστε τον κινητήρα (⇒ 11.4) και ξεκρεμάστε το χορτοσυλλέκτη (⇒ 8.3).
• Ανοίξτε το χορτοσυλλέκτη από την ασφάλεια (1) και διπλώστε προς τα επάνω το επάνω μέρος του χορτοσυλλέκτη (2).
• Κρατήστε με τον τρόπο που απεικονίζεται το χορτοσυλλέκτη από τις χειρολαβές του επάνω τμήματος (3) και του κάτω τμήματος (4) και αδειάστε τον.

12. Συντήρηση

12.1 Γενικά

Κίνδυνος τραυματισμών! Προσέξτε ιδιαίτερα τις υποδείξεις ασφαλείας στο κεφάλαιο "Για τη δική σας ασφάλεια" (⇒ 4.).

Ετήσια συντήρηση από τον εμπορικό αντιπρόσωπο:

Το χλοοκοπτικό θα πρέπει να ελέγχεται μία φορά ετησίως από τον εμπορικό αντιπρόσωπο. Η ΙΚΙΝΟΣ προτείνει τον εμπορικό αντιπρόσωπο ΙΚΙΝΟΣ.

12.2 Καθαρισμός μηχανήματος

Χρονικό διάστημα συντήρησης: Μετά από κάθε χρήση

• Αφαίρεση χορτοσυλλέκτη (⇒ 8.3).

Κίνδυνος τραυματισμών! Πριν ανατρέψετε το χλοοκοπτικό μηχάνημα τοποθετήστε το σε μία σταθερή οριζόντια και ομαλή επιφάνεια. Το μηχάνημα μπορεί να ανατραπεί στη θέση καθαρισμού κατά την εργασία. Παραμένετε πάντοτε δίπλα από το μηχάνημα. Μην εργάζεστε ποτέ εμπρός ή πίσω από το χλοοκοπτικό μηχάνημα.

Θέση καθαρισμού ME 339 C:

• Αναδίπλωση μονοκόμματου τιμονιού (⇔ 8.1).
• Ανασηκώστε το στόμιο εξαγωγής (1), ανατρέψτε το χλοοκοπτικό και αφήστε το στην κονσόλα του τιμονιού (2).
• Αφήστε το τιμόνι (3) στο έδαφος και στερεώστε το σ' αυτή τη θέση με τον ταχυτεντωτήρα (4).

Θέση καθαρισμού ΜΕ 339:

• Αναδίπλωση διαιρούμενου τιμονιού (⇒ 8.2).
• Ανατρέψτε το χλοοκοπτικό και στηρίξτε το στα κάτω τμήματα του τιμονιού (5).

Υποδείξεις για τον καθαρισμό:

Καθαρίζετε σχολαστικά το μηχάνημα μετά από κάθε χρήση. Η σωστή φροντίδα προστατεύει το μηχάνημά σας από ζημιές και επιμηκύνει τη διάρκεια ζωής του.

Καθαρίστε καλά την εισαγωγή αέρα ψύξης (σχισμές αναρρόφησης) μεταξύ του καλύμματος του κινητήρα και του κάτω μέρους του πλαισίου από τις ακαθαρσίες για να εξασφαλίσετε τη σωστή ψύξη του κινητήρα.

Καθαρίστε το μαχαίρι κοπής.

Καθαρίστε το κάτω μέρος του χλοοκοπτικού μηχανήματος με βούρτσα και νερό. Αφαιρέστε προηγουμένως τα κατάλοιπα χόρτου που έχουν προσκολληθεί στο άνοιγμα εκτόξευσης με μία βέργα.

Μη ρίχνετε ποτέ νερό στα μηχανικά μέρη, τις μονώσεις, τα σημεία έδρασης και τα ηλεκτρικά μέρη του μηχανήματος, όπως είναι οι διακόπτες. Σε διαφορετική περίπτωση το επακόλουθο θα είναι μία ακριβή επισκευή.

Εάν οι βρωμιές δεν μπορούν να αφαιρεθούν με νερό, με βούρτσα ή με ένα πανί, η VIKING προτείνει τη χρήση ενός ειδικού καθαριστικού (π.χ. ειδικό καθαριστικό STIHL).

12.3 Ηλεκτροκινητήρας και τροχοί

Ο ηλεκτροκινητήρας δεν απαιτεί συντήρηση.

Τα ρουλεμάν των τροχών δεν χρειάζονται συντήρηση.

12.4 Επάνω τμήμα του τιμονιού ΜΕ 339

Χρονικό διάστημα συντήρησης: Πριν από κάθε χρήση

Το επάνω τμήμα του τιμονιού έχει επενδυθεί με μονωτικό υλικό. Σε περίπτωση που αυτή η επένδυση υποστεί φθορές θα πρέπει να αντικαταστήσετε το επάνω τμήμα του τιμονιού.

12.5 Συντήρηση του μαχαιριού κοπής

Χρονικό διάστημα συντήρησης: Πριν από κάθε χρήση

• Γυρίστε το χλοοκοπτικό στη θέση καθαρισμού (⇒ 12.2).
• Καθαρίστε το μαχαίρι κοπής (1) και ελέγξε το για ζημιές (ρωγμές ή αυλακώσεις) και φθορές, εάν χρειαστεί, αντικαταστήστε το.
• Μετρήστε το πάχος του μαχαιριού σε τουλάχιστον 5 σημεία με ένα παχύμετρο (2). Ειδικότερα, θα πρέπει να είναι εξασφαλισμένο το ελάχιστο πάχος και στην περιοχή των πτερυγίων του μαχαιριού.
• Τοποθετήστε τον χάρακα (3) στην μπροστινή ακμή του μαχαιριού και μετρήστε την τροχισμένη επιφάνεια.

Όρια φθοράς:

Το πάχος του μαχαιριού θα πρέπει σε κάθε σημείο να είναι τουλάχιστον 1,6 mm.

Οι λάμες επιτρέπεται να τροχιστούν το πολύ μέχρι 5 mm.

Εάν στο χλοοκοπτικό δεν έχει τοποθετηθεί το συνοδευτικό μαχαίρι, αλλά π. χ. το αλεστικό μαχαίρι του προαιρετικού εξοπλισμού, ισχύουν άλλα όρια φθοράς (βλέπε οδηγίες χρήσης Kit 339).

Κίνδυνος τραμματισμών! Ένα φθαρμένο ή ελαττωματικό μαχαίρι μπορεί να σπάσει και να προκαλέσει σοβαρούς τραμματισμούς. Για το λόγο αυτό θα πρέπει να τηρούνται οι υποδείξεις για τη συντήρηση του μαχαιριού.

Ειδικότερα το χλοοκοπτικό μηχάνημα δεν επιτρέπεται να τεθεί σε λειτουργία, όταν τα εξαρτήματα του συστήματος κοπής (αποτελούμενο από μαχαίρι κοπής, βίδα μαχαιριού και υποδοχή μαχαιριού) έχουν υποστεί φθορές ή ζημιές.

Τα μαχαίρι φθείρεται με διαφορετικό τρόπο ανάλογα με τον τόπο και τον τρόπο χρήσης. Εάν χρησιμοποιείτε το μηχάνημα σε αμμώδες έδαφος ή συχνά υπό συνθήκες ξηρασίας, το μαχαίρι καταπονείται περισσότερο και φθείρεται γρηγορότερα.

Όταν αλλάζετε το μαχαίρι κοπής, θα πρέπει να αλλάζετε πάντοτε και τη βίδα μαχαιριού (4).

12.6 Αφαίρεση και τοποθέτηση μαχαιριού κοπής

Για να αποφύγετε τις φθορές στη βίδα του μαχαιριού χρησιμοποιήστε το κατάλληλο εξάγωνο καρυδάκι (22 mm) για το λύσιμο ή το βίδωμα.

1 Αποσυναρμολόγηση:

• Χρησιμοποιήστε ένα κατάλληλο ξύλο (1) για να κρατήσετε κόντρα το μαχαίρι κοπής (2).
• Ξεβιδώστε τη βίδα μαχαιριού (3) και αφαιρέστε το μαχαίρι κοπής (2).

2 Συναρμολόγηση:

Κίνδυνος τραυματισμών!

Το μαχαίρι κοπής (2) επιτρέπεται να τοποθετηθεί μόνο με τον τρόπο που απεικονίζεται. Οι γλώσσες (6) πρέπει να δείχνουν προς τα κάτω και τα κυρτά πτερύγια του μαχαιριού προς τα επάνω.

Η προβλεπόμενη ροπή σύσφιξης των βιδών του μαχαιριού των 10 - 15 Nm θα πρέπει να τηρηθεί ακριβώς αφού από αυτήν εξαρτάται η ασφαλής στερέωση του κοπτικού εργαλείου. Ασφαλίστε τη βίδα μαχαιριού (3) επιπλέον με Loctite 243.

• Καθαρίστε την επιφάνεια στήριξης του μαχαιριού και του χιτωνίου του μαχαιριού.
• Τοποθετήστε το μαχαίρι κοπής (2) με τις κυρτές ακμές να κοιτούν προς τα επάνω. Τα ρύγχη συγκράτησης (4) θα πρέπει να τοποθετηθούν στις οπές (5) του μαχαιριού κοπής.
• Χρησιμοποιήστε ένα κατάλληλο ξύλο (1) για να κρατήσετε κόντρα το μαχαίρι κοπής (2).
• Σφίξτε τη βίδα μαχαιριού (3) με μία ροπή 10 - 15 Nm.

12.7 Τρόχισμα του μαχαιριού κοπής

Κίνδυνος τραυματισμών!

Ελέγξτε το μαχαίρι για τυχόν φθορές πριν την επανατοποθέτησή του. Το μαχαίρι πρέπει να αντικατασταθεί εάν φέρει αυλακώσεις και ρωγμές, εάν οι λάμες έχουν τροχιστεί περισσότερο από 5 mm ή εάν το μαχαίρι είναι σε κάποιο σημείο λεπτότερο από 1,6 mm (⇒ 12.5).

Η ΙΚΙΝΟΝ προτείνει να αναθέσετε το τρόχισμα του μαχαιριού σε έναν εμπορικό αντιπρόσωπο. Η λειτουργία του μηχανήματος περιορίζεται εάν το μαχαίρι τροχιστεί λάθος (λανθασμένη γωνία τροχίσματος, σφάλμα ζυγοστάθμισης κλπ.).

Οδηγίες τροχίσματος:

• Αφαίρεση μαχαιριού κοπής (⇒ 12.6).
• Ψύχετε το μαχαίρι κατά το τρόχισμα, π.χ. με νερό. Δεν πρέπει να εμφανιστεί μια μπλε απόχρωση. Σε αυτή την περίπτωση μειώνεται σημαντικά η κοπτική ικανότητα του μαχαιριού.
• Τροχίστε ομοιόμορφα το μαχαίρι, προκειμένου να αποφύγετε τους κραδασμούς.
• Τηρείτε τη γωνία τροχίσματος των 30°.
• Μετά τη διαδικασία ακονίσματος αφαιρέστε με λεπτό γυαλόχαρτο τα γρέζια που έχουν σχηματιστεί στην ακμή κοπής.

12.8 Φύλαξη (χειμερινή παύση εργασιών)

Φυλάσσετε το μηχάνημα σε ένα στεγνό, κλειστό και καθαρό από σκόνες χώρο. Βεβαιωθείτε ότι το μηχάνημα βρίσκεται μακριά από τα παιδιά.

Αποθηκεύστε το χλοοκοπτικό μηχάνημα μόνο σε κατάσταση ασφαλούς λειτουργίας, εάν χρειαστεί αναδιπλώστε το τιμόνι.

Διατηρήστε σφιγμένα όλα τα παξιμάδια, τους πείρους και τις βίδες, αντικαταστήστε τις υποδείξεις κινδύνου και προειδοποίησης του μηχανήματος εάν έχουν γίνει δυσανάγνωστες και ελέγξτε ολόκληρο το μηχάνημα για φθορές ή ζημιές. Αντικαταστήστε τα φθαρμένα ή ελαττωματικά μέρη.

Οι βλάβες του μηχανήματος θα πρέπει να αποκατασταθούν πλήρως πριν από την αποθήκευση.

Σε περίπτωση ακινητοποίησης του χλοοκοπτικού μηχανήματος για μεγαλύτερο χρονικό διάστημα (χειμερινή παύση εργασιών) θα πρέπει να δοθεί σημασία στα παρακάτω σημεία:

• Καθαρίστε σχολαστικά όλα τα εξωτερικά μέρη του μηχανήματος.
• Λίπανση ή γρασάρισμα όλων των κινητών μερών.

13. Μεταφορά

13.1 Μεταφορά και στερέωση χλοοκοπτικού μηχανήματος

Κίνδυνος τραυματισμών! Προσέξτε ιδιαίτερα τις υποδείξεις ασφαλείας στο κεφάλαιο «Για τη δική σας ασφάλεια» (⇒ 4.).

Μεταφορά του μηχανήματος:

• Ανασηκώνετε το χλοοκοπτικό μηχάνημα αποκλειστικά και μόνο από τις λαβές μεταφοράς (1, 2). Φροντίζετε πάντα για επαρκή απόσταση του χλοοκοπτικού από το σώμα, ειδικότερα από τα πόδια σας.
• Μεταφέρετε το χλοοκοπτικό μηχάνημα με το ένα χέρι στην επάνω λαβή μεταφοράς (2) και με το άλλο χέρι στην κάτω λαβή μεταφοράς (1).

ή

- μεταφέρετε το χλοοκοπτικό μηχάνημα με το ένα χέρι από την επάνω λαβή μεταφοράς (2).

Πρόσδεση του μηχανήματος:

• Ασφαλίστε το χλοοκοπτικό μηχάνημα με τα κατάλληλα μέσα στερέωσης επάνω στην επιφάνεια φόρτωσης.
• Στερεώστε τα συρματόσχοινα ή τους ιμάντες στις χειρολαβές (1, 2).

14. Προστασία περιβάλλοντος

Το κομμένο χόρτο δεν πρέπει να απορρίπτεται αλλά να διατίθεται για χώνευση.

Οι συσκευασίες, το μηχάνημα και τα πρόσθετα εξαρτήματα

κατασκευάζονται από ανακυκλώσιμα υλικά και θα πρέπει να απορρίπτονται ανάλογα.

Η φιλική προς το περιβάλλον απόρριψη και ο διαχωρισμός των απορριμμάτων βοηθάει στην επαναχρησιμοποίηση ανακυκλώσιμων υλικών. Για το λόγο αυτό, μετά την πάροδο της συνηθισμένης διάρκειας χρήσης, το μηχάνημα θα πρέπει να παραδίδεται σε κάποιο κέντρο συλλογής υλικών. Για την απόρριψη προσέξτε ιδιαίτερα τις υποδείξεις στο κεφάλαιο "Απόρριψη" (⇒ 4.7).

Απευθυνθείτε σε ένα κέντρο ανακύκλωσης ή στον εμπορικό αντιπρόσωπο για να μάθετε πώς γίνεται η σωστή απόρριψη αυτών των προϊόντων.

15. Ελαχιστοποίηση φθορών και αποφυγή βλαβών

Παρακαλούμε τηρήστε οπωσδήποτε τις υποδείξεις που ακολουθούν, προκειμένου να αποτρέψετε τις βλάβες και την υπερβολική φθορά του εργαλείου VIKING:

1. Αναλώσιμα υλικά

Πολλά μέρη του εργαλείου VIKING, ακόμη και μετά από προβλεπόμενη χρήση, παρουσιάζουν φυσιολογική φθορά και θα πρέπει να αντικατασταθούν εγκαίρως, ανάλογα με τον τρόπο και τη διάρκεια χρήσης.

Εδώ συμπεριλαμβάνονται εκτός των άλλων:

• Μαχαίρι
• Χορτοσυλλέκτης

2. Τήρηση των υποδείξεων των οδηγιών χρήσης

Η χρήση, η συντήρηση και η αποθήκευση του εργαλείου VIKING θα πρέπει να πραγματοποιούνται προσεκτικά και με τον τρόπο που αναφέρεται σε αυτές τις οδηγίες χρήσης. Όλες οι βλάβες και οι ζημιές που προκλήθηκαν από τη μη τήρηση των υποδείξεων ασφαλείας, χειρισμού και συντήρησης, βαρύνουν αποκλειστικά και μόνο το χρήση.

Αυτό ισχύει ειδικά για:

• ακατάλληλο καλώδιο προέκτασης (διατομή).
• λανθασμένη ηλεκτρική σύνδεση (τάση).
• μη εγκεκριμένες από τη VIKING μετατροπές του προϊόντος.
• χρήση εργαλείων ή εξαρτημάτων που είναι χαμηλής ποιότητας, ακατάλληλα ή μη εγκεκριμένα για το μηχάνημα.
• μη προβλεπόμενη χρήση του προϊόντος.
• χρήση του προϊόντος σε αθλητικές δραστηριότητες ή διαγωνισμούς.
• Έμμεσες ζημιές που προκαλούνται από συνεχιζόμενη χρήση του προϊόντος με ελαττωματικά εξαρτήματα.

3. Εργασίες συντήρησης

Όλες οι εργασίες που αναφέρονται στην παράγραφο "Συντήρηση" θα πρέπει να διεξάγονται σε τακτά χρονικά διαστήματα.

Σε περίπτωση που αυτές οι εργασίες δεν μπορούν να πραγματοποιηθούν από το χρήστη, θα πρέπει να δοθεί σχετική εντολή εργασιών σε έναν εμπορικό αντιπρόσωπο.

Η VIKING προτείνει οι εργασίες συντήρησης και οι επισκευές να πραγματοποιούνται μόνον από έναν εμπορικό αντιπρόσωπο της VIKING.

Οι εμπορικοί αντιπρόσωποι VIKING παρακολουθούν τακτικά εκπαιδευτικά σεμινάρια και έχουν στη διάθεσή τους τις απαραίτητες τεχνικές πληροφορίες.

Εάν δεν πραγματοποιηθούν αυτές οι εργασίες, μπορεί να προκληθούν ζημιές, για τις οποίες ευθύνεται αποκλειστικά και μόνο ο χρήστης.

Εδώ συμπεριλαμβάνονται μεταξύ άλλων:

• Ζημιές στον κινητήρα λόγω ανεπαρκούς καθαρισμού της εισαγωγής αέρα ψύξης (εγκοπές αναρρόφησης).
• Διαβρώσεις και άλλες επακόλουθες ζημιές από τη μη προβλεπόμενη σωστή αποθήκευση και φύλαξη.
• Βλάβες στο μηχάνημα από τη χρήση ανταλλακτικών χαμηλής ποιότητας.
• Ζημιές λόγω μη έγκαιρης ή ανεπαρκούς συντήρησης ή ζημιές από εργασίες συντήρησης και επισκευής που δεν πραγματοποιήθηκαν στα συνεργεία των εμπορικών αντιπροσώπων.

16. Συνηθισμένα ανταλλακτικά

Μαχαίρι

6320 702 0100

Βίδα μαχαιριού

6310 710 2800

Τα εξαρτήματα στερέωσης του μαχαιριού κοπής (π. χ. βίδα μαχαιριού) θα πρέπει να αλλαχθούν κατά την αντικατάσταση του μαχαιριού ή τη συναρμολόγηση του μαχαιριού. Τα ανταλλακτικά διατίθενται από τους εμπορικούς αντιπροσώπους της VIKING.

17. Πιστοποιητικό συμβατότητας CE του κατασκευαστή

Εμείς στη

VIKING GmbH

πιστοποιούμε ότι το εργαλείο

Χλοοκοπτικό μηχάνημα, χειροκίνητο και ηλεκτρικό (ΜΕ)

Εταιρεία

VIKING

κατασκευής:

Τύπος:

ME 339.0

ME 339.0 C

Αναγνώριση σειράς

6320

είναι εναρμονισμένο με τις παρακάτω

Ευρωπαϊκές Οδηγίες:

Το προϊόν έχει σχεδιαστεί και

κατασκευαστεί σύμφωνα με τα ακόλουθα πρότυπα:

EN 60335-1, EN 60335-2-77

Εφαρμοζόμενη διαδικασία αξιολόγησης συμβατότητας:

Παράρτημα VIII (2000/14/EC)

Όνομα και διεύθυνση της κοινοποιημένης αρχής:

Σύνταξη και φύλαξη των τεχνικών εγγράφων:

Johann Weiglhofer

VIKING GmbH

Το έτος κατασκευής και ο αριθμός σειράς αναγράφονται στην πινακίδα τύπου του εργαλείο.

Μετρημένη στάθμη ηχητικής απόδοσης: 92,5 dB(A)

Εγγυημένη στάθμη ηχητικής απόδοσης: 93 dB(A)

Langkampfen,

2015-01-02 (EEEE-MM-HH)

VIKING GmbH

Weiglhofer

Διευθυντής Έρευνας και Εξέλιξης Προϊόντων

18. Τεχνικά στοιχεία

ME 339.0 / ME 339.0 C:

Αναγνώριση σειράς

6320

Κινητήρας, τύπος

Ηλεκτροκινητήρα

κατασκευής

。

Κατασκευαστής

Cleva

ME 339.0 / ME 339.0 C:

	AC Κινητήρας
Τύπος	γενικής χρήσης
Τάση 230 V~
Λήψη ισχύος 1200 W
Συχνότητα 50 Hz
Ασφάλεια 5 A
Κατηγορία
προστασίας II
Βαθμός προστασίας	IPX 4
	Μπάρα
Κοπτικό εργαλείο	μαχαιριού
Πλάτος κοπής	37 cm
Αριθμός στροφών	3200
της διάταξης κοπής	στροφές/λεπτό
Σύμφωνα με την Οδηγία	2000/14/EC:
Εγγυημένη στάθμη
θορύβου L_WAd	93 dB(A)
Σύμφωνα με την Οδηγία	2006/42/EC:
Στάθμη ηχοπίεσης
στη θέση εργασίας
L_pA	79 dB(A)
Ανασφάλεια K_pA	1 dB(A)
Κίνηση μαχαιριού	μόνιμη
Ροπή σύσφιξης
βίδας στερέωσης
μαχαιριού	10 - 15 Nm
∅ τροχού μπροστά	150 mm
∅ τροχού πίσω	180 mm
Χορτοσυλλέκτης	40 l
Ύψος κοπής	30 - 70 mm
Ύψος κοπής (μόνο για τη Μεγάλη
Βρετανία)	20 - 70 mm

ME 339.0:

Αναφερόμενη χαρακτηριστική τιμή ταλοντώσεων κατά EN 12096: Τιμή μέτρησης a_hw 0,82 m/sec ^2

ME 339.0:

Ανασφάλεια K_hw	0,41 m/sec ^2
Μέτρηση κατά EN 20643
M/Π/Y	122/42/107 cm
Βάρος	14 kg
Βάρος (μόνο για τη
Μεγάλη Βρετανία)	15 kg

ME 339.0 C:

Αναφερόμενη χαρακτηριστική τιμή
ταλαντώσεων κατά EN 12096:
Τιμή μέτρησης a_hw	0,55 m/sec ^2
Ανασφάλεια K_hw	0,28 m/sec ^2
Μέτρηση κατά EN 20643
M/Π/Y	128/42/107 cm
Βάρος	14 kg

19. Εντοπισμός βλαβών

Αναζητήστε ενδεχομένως έναν εμπορικό αντιπρόσωπο, η VIKING προτείνει τον εμπορικό αντιπρόσωπο της VIKING.

Βλάβη:

Ο κινητήρας δεν λειτουργεί

Πιθανή αιτία:

• Δεν υπάρχει τροφοδοσία τάσης
• Βλάβη στην πρίζα/καλώδιο σύνδεσης ή το διακόπτη
• Δεν έχει πατηθεί το κουμπί εκκίνησης
• Ο κινητήρας καταπονείται υπερβολικά λόγω ψηλού ή βρεγμένου χόρτου
• Έχει ενεργοποιηθεί η προστασία του κινητήρα

• Το περίβλημα του μηχανήματος έχει βουλώσει

• Βλάβη στην ασφάλεια του φις (έκδοση GB)

• Ελέγξτε την ασφάλεια (⇒ 11.1)
• Ελέγξτε ή αντικαταστήστε το καλώδιο/φις/διακόπτη (⇒ 11.1)
• Πιέστε το κουμπί εκκίνησης (⇒ 11.3)
• Μη θέτετε τον κινητήρα σε λειτουργία όταν το μηχάνημα βρίσκεται σε περιοχή με ψηλό χόρτο, προσαρμόστε το ύψος κοπής (⇔ 8.4)
• Αφήστε το μηχάνημα να κρυώσει (⇒ 9.5)
• Καθαρίστε το περίβλημα του χλοοκοπτικού (⇒ 12.2)
• Αντικαταστήστε την ασφάλεια στο φις (✗)

Αντιμετώπιση:

Βλάβη:

Συχνή ενεργοποίηση ασφάλειας δικτύου

Πιθανή αιτία:

• ακατάλληλο καλώδιο ηλεκτρικής σύνδεσης
• Υπερφόρτωση δικτύου
• Το μηχάνημα καταπονείται υπερβολικά κατά την κοπή ψηλού ή βρεγμένου χόρτου

Αντιμετώπιση:

• Χρησιμοποιήστε κατάλληλο καλώδιο σύνδεσης (⇒ 11.1)
• Συνδέστε το μηχάνημα σε άλλο ηλεκτρικό κύκλωμα
• Προσαρμόστε το ύψος και την ταχύτητα κοπής στις υπάρχουσες συνθήκες (⇒ 8.4)

Βλάβη:

'Εντονοι κραδασμοί κατά τη διάρκεια λειτουργίας

Πιθανή αιτία:

- Έχει χαλαρώσει η βίδα του μαχαιριού

- Το μαχαίρι δεν είναι ζυγοσταθμισμένο

Αντιμετώπιση:

• Σφίξτε τη βίδα του μαχαιριού (⇒ 12.6)
• Τροχίστε (ζυγοσταθμίστε) το μαχαίρι ή αντικαταστήστε το (⇒ 12.7)

Βλάβη:

Προβληματική κοπή, το χόρτο κιτρινίζει

Πιθανή αιτία:

• φθαρμένα ή στομωμένα μαχαίρια κοπής
• Η ταχύτητα προώθησης είναι μεγάλη σε σχέση με το ύψος κοπής

Αντιμετώπιση:

• Αντικαταστήστε ή τροχίστε το μαχαίρι (⇒ 12.7)
• Μειώστε την ταχύτητα προώθησης καιή επιλέξτε το σωστό ύψος κοπής (⇒ 8.4)

Βλάβη:

Δυσκολία στη θέση του κινητήρα σε λειτουργία ή μειωμένη απόδοση κινητήρα

Πιθανή αιτία:

• Κοπή ψηλού ή βρεγμένου χόρτου
• Το περίβλημα του συγκροτήματος κοπής έχει βουλώσει

Αντιμετώπιση:

• Προσαρμόστε το ύψος και την ταχύτητα κοπής στις υπάρχουσες συνθήκες (⇒ 8.4)
• Καθαρίστε το περίβλημα (πριν τον καθαρισμό τραβήξτε το καλώδιο από τη πρίζα) (⇒ 12.2)

Βλάβη:

Το κανάλι εκτόξευσης έχει βουλώσει

Πιθανή αιτία:

- Το μαχαίρι έχει φθαρεί

- Κοπή ψηλού ή βρεγμένου χόρτου

Αντιμετώπιση:

• Αντικαταστήστε το μαχαίρι (⇒ 12.7)
• Προσαρμόστε το ύψος και την ταχύτητα κοπής στις υπάρχουσες συνθήκες (⇒ 8.4)

20. Πρόγραμμα συντήρησης

20.1 Βεβαίωση παράδοσης

Μοντέλο:

Αριθμός σειράς:

Ημερομηνία: ____ ____ ____ ____ ____

Ημερομηνία: ____ ____ ____ ____ ____

20.2 Βεβαίωση συντήρησης

Για την εκτέλεση των εργασιών συντήρησης παραδώστε αυτές τις οδηγίες χρήσης στον εμπορικό αντιπρόσωπο VIKING.

Αυτός θα επιβεβαιώσει στα προ- τυπωμένα πεδία την εκτέλεση των εργασιών συντήρησης.

Η συντήρηση πραγματοποιήθηκε στις

Ημερομηνία επόμενης συντήρησης
