BRUGSANVISNING ME 339 C VIKING

9. Arbetsanvisningar

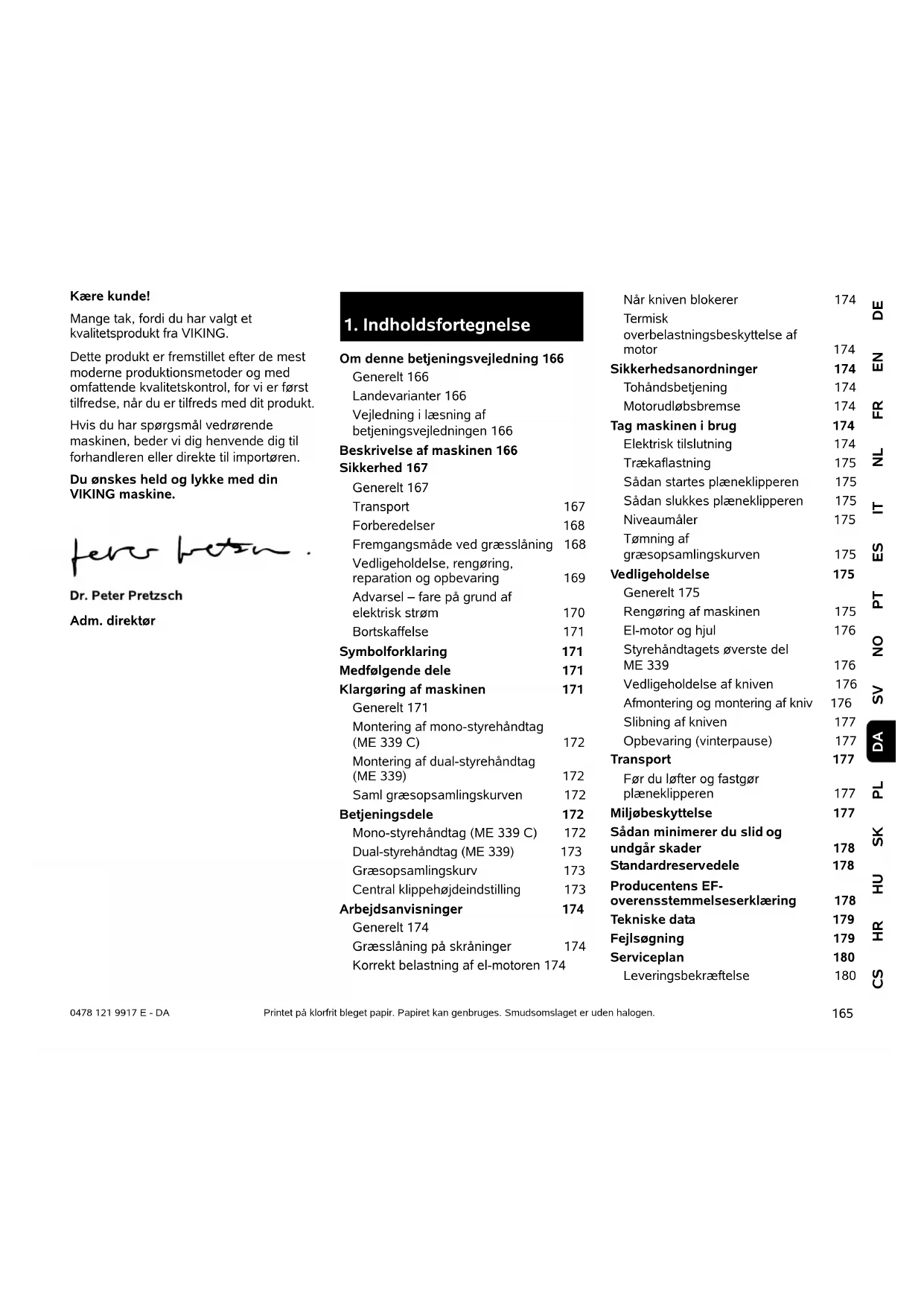

DEENFRNLITESPTNOSVPLSKHUHRCS DA 0478 121 9917 E - DA Kære kunde! Mange tak, fordi du har valgt et kvalitetsprodukt fra VIKING. Dette produkt er fremstillet efter de mest moderne produktionsmetoder og med omfattende kvalitetskontrol, for vi er først tilfredse, når du er tilfreds med dit produkt. Hvis du har spørgsmål vedrørende maskinen, beder vi dig henvende dig til forhandleren eller direkte til importøren. Du ønskes held og lykke med din VIKING maskine. Adm. direktør Printet på klorfrit bleget papir. Papiret kan genbruges. Smudsomslaget er uden halogen.

1. Indholdsfortegnelse

Om denne betjeningsvejledning 166 Generelt 166 Landevarianter 166 Vejledning i læsning af betjeningsvejledningen 166 Beskrivelse af maskinen 166 Sikkerhed 167 Generelt 167 Transport 167 Forberedelser 168 Fremgangsmåde ved græsslåning 168 Vedligeholdelse, rengøring, reparation og opbevaring 169 Advarsel – fare på grund af elektrisk strøm 170 Bortskaffelse 171 Symbolforklaring 171 Medfølgende dele 171 Klargøring af maskinen 171 Generelt 171 Montering af mono-styrehåndtag (ME 339 C) 172 Montering af dual-styrehåndtag (ME 339) 172 Saml græsopsamlingskurven 172 Betjeningsdele 172 Mono-styrehåndtag (ME 339 C) 172 Dual-styrehåndtag (ME 339) 173 Græsopsamlingskurv 173 Central klippehøjdeindstilling 173 Arbejdsanvisninger 174 Generelt 174 Græsslåning på skråninger 174 Korrekt belastning af el-motoren 174 Når kniven blokerer 174 Termisk overbelastningsbeskyttelse af motor 174 Sikkerhedsanordninger 174 Tohåndsbetjening 174 Motorudløbsbremse 174 Tag maskinen i brug 174 Elektrisk tilslutning 174 Trækaflastning 175 Sådan startes plæneklipperen 175 Sådan slukkes plæneklipperen 175 Niveaumåler 175 Tømning af græsopsamlingskurven 175 Vedligeholdelse 175 Generelt 175 Rengøring af maskinen 175 El-motor og hjul 176 Styrehåndtagets øverste del ME 339 176 Vedligeholdelse af kniven 176 Afmontering og montering af kniv 176 Slibning af kniven 177 Opbevaring (vinterpause) 177 Transport 177 Før du løfter og fastgør plæneklipperen 177 Miljøbeskyttelse 177 Sådan minimerer du slid og undgår skader 178 Standardreservedele 178 Producentens EF- overensstemmelseserklæring 178 Tekniske data 179 Fejlsøgning 179 Serviceplan 180 Leveringsbekræftelse 1800478 121 9917 E - DA

Denne betjeningsvejledning er producentens originale betjeningsvejledning i henhold til EF- direktivet 2006/42/EC. VIKING arbejder hele tiden på at videreudvikle sit produktudbud. Vi forbeholder os derfor ret til at ændre form, teknik og udstyr. Der kan af samme årsag ikke gøres krav gældende på basis af anvisningerne eller illustrationerne i dette hæfte.

VIKING leverer maskinerne med forskellige stik og kontakter afhængigt af leveringslandet. På billederne er maskinerne forsynet med europæiske stik. Maskinernes tilslutning med andre typer stik sker analogt.

2.3 Vejledning i læsning af

betjeningsvejledningen Billeder og tekst beskriver særlige betjeningstrin. Alle billedsymboler, som er anbragt på maskinen, forklares i denne betjeningsvejledning. Synsretning: Synsretning under anvendelsen "venstre" og "højre" i betjeningsvejledningen: Brugeren står bag maskinen og ser fremad i køreretningen. Kapitelhenvisning: Der henvises med en pil til særlige kapitler og underkapitler med yderligere forklaringer. I det følgende eksempel ses en henvisning til et kapitel: (Ö 2.1) Markering af tekstafsnit: De beskrevne anvisninger kan være markeret som vist i de følgende eksempler. Betjeningstrin, som kræver, at brugeren griber ind: ● Løsn skruen (1) med en skruetrækker, tryk på grebet (2) … Generelle optællinger: – Anvendelse af produktet ved sportsarrangementer eller i konkurrencer Tekster med ekstra betydning: Tekstafsnit med ekstra betydning er markeret med ét af de symboler, der er beskrevet i det følgende, for at fremhæve dem i betjeningsvejledningen. Tekst med henvisning til billeder: Billeder, som forklarer, hvordan du bruger maskinen, finder du forrest i betjeningsvejledningen. Kamerasymbolet anvendes til at forbinde billederne på billedsiderne med det pågældende tekstafsnit i betjeningsvejledningen. Servicebekræftelse 180

betjeningsvejledning Fare! Risiko for ulykker og alvorlig personskade. Der kræves særlig opmærksomhed. Advarsel! Risiko for personskade. Særlig opmærksomhed forhindrer mulige eller sandsynlige kvæstelser. Forsigtig! Lette personskader og tingskader kan forhindres med en bestemt adfærd. Bemærk Information, som sikrer bedre udnyttelse af maskinen og forhindrer mulige fejlbetjeninger.

3. Beskrivelse af maskinen

Følg altid forholdsreglerne til forebyggelse af ulykker under arbejdet med plæneklipperen. Hele betjeningsvejledningen bør læses grundigt igennem før den første ibrugtagning og opbevares til senere brug. Bliv fortrolig med betjeningselementerne og brugen af maskinen. Det er en god ide at lade forhandleren eller en anden fagkyndig sætte dig ind i brugen af den nye maskine, før den tages i brug første gang. Undlad at arbejde med plæneklipperen, hvis du har indtaget alkohol, medikamenter eller medicin, der nedsætter reaktionsevnen. Den må heller ikke benyttes, når der er personer, specielt børn, eller dyr i nærheden. Husk på, at brugeren er ansvarlig for skader på andre personer eller disses ejendele. Maskinen må kun udlånes til personer, der er fortrolige med betjeningen af den. Lad altid betjeningsvejledningen følge med. OBS – risiko for ulykker! Plæneklipperen er konstrueret til privat brug og må kun bruges til græsslåning. Den må ikke anvendes til andre formål, da det kan være farligt og medføre skader på maskinen. Plæneklipperen må pga. risiko for personskade på brugeren f.eks. ikke anvendes til følgende (ikke komplet opstilling): – Trimning af buske, hække eller lignende – Skæring af slyngplanter – Plænepleje på tage og altankasser – Rensning af fortove (sugning, blæsning, snerydning) – Granulering og findeling af grene og hækkeklip – Udjævning af jordbunker som f. eks. muldvarpeskud – Transport af afklippet affald, undtagen i den dertil indrettede græsopsamlingskurv OBS – risiko for ulykker! Der må kun anvendes tilbehør, som er leveret af VIKING eller godkendt til montering på maskinen. Maskinen må heller ikke ændres. Vær særligt forsigtig ved anvendelse i offentlige anlæg, parkanlæg, på sportspladser, ved veje samt i land- og skovbrug. OBS! Vibrationer udgør en sundhedsfare! For stor belastning pga. vibrationer kan medføre kredsløbs- eller nerveskader, især hos personer med kredsløbsproblemer. Søg straks læge, hvis der opstår symptomer, som kan være udløst af vibrationsbelastninger. Sådanne symptomer, der primært opstår i fingrene, hænderne eller i håndleddene, er f.eks. (ikke komplet opstilling): – Følelsesløshed –Smerter – Muskelsvaghed – Misfarvninger af huden – Ubehagelig kriblen Maskinen må aldrig anvendes af børn, personer med fysiske, sensoriske eller mentale handicap eller utilstrækkelig erfaring og viden eller personer, der ikke er fortrolige med vejledningen. Giv aldrig børn eller unge under 16 år lov til at benytte maskinen.Aldersgrænsen for brugere kan variere fra land til land.

Anvend altid handsker under arbejdet for at forhindre personskade grundet skarpe kanter på maskinen. Sluk for maskinen, før den transporteres, afbryd elkablet, og vent, til kniven er standset. Følg anvisningerne i kapitlet "Transport" (Ö 13.), når maskinen løftes. 10 Udkastningsspjæld 11 Drejegreb 12 Hurtigstrammer 13 Motorstopbøjle 14 Højdeindstillingsarm 15 Trækaflastning 16 Nettilslutning 17 Startknap 18 Typeskilt

Livsfare på grund af kvælning! Børn, der leger med emballagematerialet, risikerer at blive kvalt i det. Emballagemateriale SKAL holdes væk fra børn.0478 121 9917 E - DA

Vær opmærksom på maskinens vægt, og anvend egnede hjælpemidler til læsning efter behov (læsseramper eller løfteanordninger). Undgå at berøre kniven, når plæneklipperen løftes og bæres. Transportér kun maskinen med afkølet motor. Fastgør maskinen og medtransporterede dele (f. eks. græsopsamlingskurv) ved transport på et lad vha. tilstrækkeligt dimensionerede hjælpemidler (seler, reb osv.). Under transport af maskinen skal gældende forskrifter overholdes, især hvad angår lastsikkerhed samt transport af ting på lastarealet.

Personer, som ikke har læst betjeningsvejledningen, må ikke anvende maskinen. Vær opmærksom på kommunale forskrifter for motordrevne haveredskabers anvendelsestider. Under græsslåningen skal der altid bæres solide sko og lange bukser. Brug aldrig plæneklipperen barfodet eller iført sandaler. Undersøg hele det areal, hvor maskinen skal anvendes, og fjern sten, kæppe, ståltråd, kødben og alle andre fremmedlegemer, som kan blive slynget væk af maskinen. Før brugen bør man altid efterse, om klippeværktøjet, fastspændingsboltene og hele klippeanordningen er i orden, kontrollér især for fast sæde, beskadigelser samt slid (Ö 12.5). Udskift slidte eller beskadigede dele, før maskinen bruges. Ulæselige eller beskadigede fare- og advarselsanvisninger på maskinen skal udskiftes. Din VIKING forhandler har reserveskilte. Tænd aldrig motoren uden korrekt monteret kniv. Risiko for motoroverophedning! Brug aldrig plæneklipperen med beskadigede beskyttelsesanordninger, uden fungerende motorbremse eller uden påmonterede beskyttelsesanordninger, f. eks. uden udkastningsspjæld eller uden græsopsamlingsanordning. Brug af sikkerhedsmæssige grunde altid en intakt græsopsamlingskurv. Kontaktanordningerne på maskinen må ikke fjernes eller omgås (f. eks. vha. fastbinding af motorstopbøjlen på styret). Følg anvisningerne i kapitlet "Advarsel – fare på grund af elektrisk strøm" (Ö 4.6).

4.4 Fremgangsmåde ved græsslåning

Der må ikke være uvedkommende, især børn og dyr, i fareområdet. Vær sikker på ikke at skade andre. Græsslåningen må ikke udføres ved temperaturer under +5° C. Slå ikke vådt græs, og slå aldrig græs i regnvejr. Ved vådt græs er der større risiko for ulykker (dårligere fodfæste). Slå kun græs i dagslys eller på godt oplyste steder. Maskinen skal stå på en plan flade, når den startes. Maskinen må ikke vippes, når motoren startes. Start motoren forsigtigt iht. anvisningerne i kapitlet "Ibrugtagning af maskinen" (Ö 11.). Sørg for, at der er rigelig afstand mellem fødder og klippeværktøj. Kør kun med maskinen i gangtempo, og løb aldrig med maskinen under arbejdet. Ved at køre hurtigt øges risikoen for at komme til skade ved at snuble, skride ud osv. Stands motoren, – når plæneklipperen skal vippes under transport over andre flader end græs, – når du skubber plæneklipperen hen til og væk fra græsfladen, – før du tager græsopsamlingskurven af Sørg altid for at stå godt fast på skråninger. Undgå at slå græs på meget stejle skråninger, da der er risiko for at miste kontrollen over maskinen. Vær særlig forsigtig, når du ændrer kørselsretning på en skråning, så du ikke mister herredømmet over maskinen. Slå altid græsset på tværs af skråninger og aldrig op og ned, idet der da er risiko for at blive kørt over af den kørende plæneklipper, hvis man mister kontrollen over den. OBS – snublefare! Udvis særlig forsigtighed ved baglæns bevægelser, og når plæneklipperen trækkes. Vær ekstra forsigtig, når du vender maskinen om eller trækker den hen mod dig selv.169 DEENFRNLITESPTNOSVPLSKHUHRCS DA 0478 121 9917 E - DA Af sikkerhedsmæssige årsager må maskinen ikke anvendes på skråninger med en stigning på over 25° (46,6 %). Risiko for kvæstelser! En hældning på 25° svarer til en lodret stigning på 46,6 cm over en vandret længde på 100 cm. Vær opmærksom på værktøjets efterløb, som varer i flere sekunder. Forsøg ikke at inspicere kniven, mens plæneklipperen kører. Lad være med at åbne udkastningsspjældet og/eller tage græsopsamlingskurven af, så længe klippekniven drejer rundt. Den roterende kniv kan medføre kvæstelser. Fastgør aldrig ting til styrehåndtaget (f. eks. arbejdstøj). Forlængerledninger må ikke vikles om styrehåndtaget. Kontrollér regelmæssigt, om kniven sidder fast, er beskadiget eller slidt (Ö 12.5). OBS – risiko for kvæstelser! Hænder og fødder skal holdes væk fra roterende dele. Rør aldrig den roterende kniv. Stå aldrig i nærheden af udkastningsåbningen. Den sikkerhedsafstand, som styrehåndtaget giver, skal altid overholdes. Undgå at slukke og tænde maskinen hyppigt inden for et kort tidsrum, og "leg" ikke med startknappen. Risiko for motoroverophedning! Maskinen forårsager spændingsudsving, når den starter. Ved dårlige spændingsforhold kan den have indflydelse på andre maskiner eller anordninger, der er tilsluttet samme strømkreds. I dette tilfælde skal der træffes passende foranstaltninger (f. eks. kan maskinen tilsluttes en anden strømkreds, eller den kan tilsluttes en kreds med lavere impedans). Sluk for motoren, træk stikket ud, og kontrollér, at klippeværktøjet er helt standset, – før du afhjælper blokeringer eller fjerner tilstoppelser i udkastningskanalen, – når klippeværktøjet er stødt på et fremmedlegeme. Klippeværktøjet skal i så fald kontrolleres for eventuelle beskadigelser. Plæneklipperen må ikke bruges med en beskadiget eller bøjet knivaksel eller motoraksel. Risiko for kvæstelser pga. defekte dele! – før plæneklipperen kontrolleres, rengøres, eller der udføres arbejde på den (f. eks. indstilling af klippehøjden eller omklapning/indstilling af styrehåndtaget), – hvis den begynder at vibrere usædvanlig voldsomt. Hele maskinen, særligt klippeværktøjet, skal i så fald kontrolleres for eventuelle beskadigelser og løse dele. Beskadigede dele skal udskiftes før yderligere drift, løse dele skal fastspændes/fastskrues, – før maskinen forlades eller står uden opsyn, – før du løfter eller bærer plæneklipperen. – før transporten. Undlad at løfte eller bære en plæneklipper med kørende motor eller med tilsluttet ledning. Der må ikke transporteres personer, især ikke børn, eller genstande på maskinen.

4.5 Vedligeholdelse, rengøring,

reparation og opbevaring Plæneklipperen skal slukkes, og stikket trækkes ud, før der udføres arbejde på maskinen, før indstilling eller rengøring af maskinen, eller før det kontrolleres, om tilslutningsledningen er snoet eller beskadiget. Anvend altid solide handsker ved arbejde på klippeværktøjet. Før vedligeholdelsesarbejde, rengøring og opbevaring i et lukket rum skal maskinen køle helt af. Der må kun udføres det vedligeholdelsesarbejde, som er beskrevet i denne betjeningsvejledning. Alt andet arbejde skal udføres af en forhandler. VIKING anbefaler, at alle former for vedligeholdelsesarbejde og reparationer kun udføres af en VIKING forhandler. VIKING forhandlerne tilbydes regelmæssigt seminarer og tekniske informationer. Har du ikke nok kendskab eller hjælpemidler til rådighed, bedes du altid henvende dig til en forhandler (VIKING anbefaler VIKING forhandleren).0478 121 9917 E - DA

Anvend kun værktøj, tilbehør og reservedele af ordentlig kvalitet. I modsat fald er der risiko for ulykker med personskader eller skader på maskinen til følge. VIKING anbefaler originalt VIKING værktøj, originalt tilbehør og originale reservedele. Disse er skræddersyet til brugeren og maskinen. Originale VIKING reservedele ses på VIKING reservedelsnummeret, på graveringen VIKING samt på VIKING reservedelssymbolet. Symbolet kan muligvis også stå alene på mindre dele. Sørg for, at alle møtrikker, bolte og skruer er fastspændte, så det er sikkert at bruge maskinen. Kontrollér regelmæssigt, om græsopsamlingsanordningen er slidt, beskadiget eller ikke længere fungerer. Hvis klippeværktøjet eller plæneklipperen støder på en forhindring eller et fremmedlegeme, skal motoren slås fra, stikket trækkes ud, og maskinen undersøges af en fagmand. Ulæselige fare- og advarselsanvisninger på maskinen skal udskiftes. Din VIKING forhandler har reserveskilte. Tilslutningsledningen må kun repareres eller udskiftes af autoriserede elinstallatører. For at undgå brandfare skal området omkring køleluftåbningerne mellem motorhjelm og kabinet holdes fri for f. eks. græs, strå, mos, blade og udtrængende fedt. Hvis der i forbindelse med vedligeholdelsesarbejdet har været fjernet komponenter eller beskyttelsesanordninger, skal disse omgående anbringes korrekt. Efter arbejdet skal plæneklipperen rengøres grundigt. Anvend aldrig en højtryksrenser, og rengør ikke plæneklipperen under rindende vand (f. eks. med en haveslange). Brug ikke aggressive rengøringsmidler. Sådanne rengøringsmidler kan beskadige plast- og metaldele, hvilket forringer VIKING maskinens funktion. Kontrollér hele maskinen for slid og beskadigelser regelmæssigt – især før den skal opbevares i forbindelse med længere arbejdspauser (vinterpause). Udskift slidte og beskadigede dele, så maskinen altid er i driftsikker tilstand. Opbevar plæneklipperen sikkert i et tørt, lukket rum, der er utilgængeligt for børn.

4.6 Advarsel – fare på grund af

elektrisk strøm OBS! Fare for elektrisk stød! Netkabel, stik, tænd/sluk-kontakt og tilslutningsledning er særligt vigtige for den elektriske sikkerhed. Beskadigede kabler, koblinger og stik eller tilslutningsledninger, der ikke overholder forskrifterne, må ikke anvendes, da der er risiko for elektrisk stød. Kontrollér regelmæssigt tilslutningsledningen for skader eller slid (skørhed). Anvend aldrig beskadigede forlængerledninger. Udskift defekte kabler med nye, og udfør ikke reparationer på forlængerledningerne. Maskinen må ikke anvendes, hvis ledningerne er beskadigede eller slidte. Fare for elektrisk stød! Tilslut aldrig en beskadiget ledning til strømforsyningen, og berør ikke en beskadiget ledning, før den er koblet fra strømforsyningen. Fare for elektrisk stød! Beskadigede kabler, koblinger og stik eller tilslutningsledninger, der ikke opfylder forskrifterne, må ikke anvendes. Hold kablet langt væk fra kniven under græsslåning. Brug kun fugtighedsisolerede forlængerkabler til udendørs brug, som passer til maskinen (Ö 11.1). Selvom køremotoren er stænkvandsbeskyttet, må der ikke arbejdes med plæneklipperen i regnvejr eller våde omgivelser. Lad ikke maskinen stå ubeskyttet i regnen. Afbryd tilslutningsledningen fra stikket og stikdåsen, og træk ikke i tilslutningsledningerne. Tilslut kun maskinen til en strømforsyning, som er beskyttet af et fejlstrømsrelæ med en brydestrøm på maksimalt 30 mA. Kontakt din elinstallatør for nærmere oplysninger. Når plæneklipperen tilsluttes et generatoraggregat, skal man være opmærksom på, at den kan blive beskadiget af strømudsving. Sørg altid for, at de anvendte netledninger er tilstrækkeligt sikrede. Af hensyn til den elektriske sikkerhed skal elkablet altid være korrekt monteret på styrehåndtaget (Ö 7.2).171 DEENFRNLITESPTNOSVPLSKHUHRCS DA 0478 121 9917 E - DA

Sørg for korrekt bortskaffelse af den brugte maskine. Sørg for, at maskinen ikke kan anvendes længere før bortskaffelsen. Fjern især strømkablet og elkablet til motoren for at forebygge ulykker. Risiko for at skære sig på kniven! Lad aldrig hverken funktionsdygtige eller brugte plæneklippere være uden opsyn. Sørg for, at maskinen og kniven opbevares utilgængeligt for børn. ME 339 C: ME 339:

● Stil maskinen på et vandret, plant og fast underlag i forbindelse med alt det beskrevne arbejde.

OBS! Læs betjeningsvejlednin- gen grundigt inden ibrugtagning. Risiko for kvæstelser! Der må ikke være uvedkom- mende i fareområdet. Risiko for kvæstelser! Pas på; skarp kniv. Kniven roterer videre i nogle sekun- der efter frakoblingen (motor-/ knivbremse). Sluk motoren, og træk stikket ud før arbejde på klippeværktø- jet, før vedligeholdelses- og rengøringsarbejde på maskinen, før kontrol af, om tilslutningsledningen er snoet eller beskadiget, samt før maskinen forlades. Fare for elektrisk stød! Hold tilslutningskablet langt væk fra klippeværktøjet. ME 339: Start motoren. ME 339 C: Start motoren. ME 339 C: Stands motoren.

B Græsopsamlingskurvens øverste del

C Græsopsamlingskurvens nederste del

7. Klargøring af maskinen

Risiko for kvæstelser Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed" (Ö 4.). Pos. Betegnelse Stk.0478 121 9917 E - DA

7.2 Montering af mono-

styrehåndtag (ME 339 C) ● Anbring mono- styrehåndtaget (1) i arbejdsposition i styrekonsollen (2), og hold det der. ● Læg klemmestykkerne (H) i styrekonsollen (2) til venstre og højre som vist. Sæt skiven (E) på skruen (F), og før skruen (F) indefra og ud gennem klemmestykkerne og styrehåndtagets nederste del. ● Sæt skiven (E) på. ● Sæt bolten (G) i hurtigstrammeren (I), og skru begge dele på skruen (F). ● Luk hurtigstrammeren (3). ● Hurtigstrammeren (3) skal være spændt så kraftigt, at den kan lukkes helt, og styrehåndtaget er fastgjort i styrekonsollen. Løsn om nødvendigt hurtigstrammeren igen, og skru skruen (F) i og ud. Montering af elkabel: ● Læg elkablet (1) i kabellabyrinten (2) på styrekonsollen som vist. Sørg for, at ledningsstripsen (3) er placeret korrekt i kabellabyrinten. ● Tryk elkablet (1) ind i holderen (4) på styrmanchetten. El-kablet skal ligge stramt an mod styrerøret omkring styrehåndtagets nederste del.

7.3 Montering af dual-

styrehåndtag (ME 339) Montering af styrehåndtagets øverste del: ● Stik fladrundbolten (J) gennem kabelføringen (K), og hægt elkablet (1) fast. ● Sæt dual-styrehåndtaget (2) på styrehåndtagets to nederste dele (3). Stik fladrundboltene (J) – til højre med kabelføring (K), til venstre uden – indefra og ud gennem boringerne, og spænd dem til med drejegrebene (L). Montering af kabelklips: ● Fastgør elkablet (1) på styrehåndtagets øverste del vha. kabelklips (M). Sørg for, at der er en afstand på 25 - 27 cm mellem kabelklipsen og kontakten på styrehåndtagets øverste del.

7.4 Saml græsopsamlingskurven

● Sæt græsopsamlingskurvens øverste del (B) på græsopsamlingskurvens nederste del (C). Sørg for korrekt position i føringerne (1). ● Tryk boltene (D) gennem de tilhørende åbninger indefra. ● Lad græsopsamlingskurvens øverste del (B) gå i hak i kurvens nederste del med et let tryk. ● Sæt græsopsamlingskurven på (Ö 8.3).

8.1 Mono-styrehåndtag

(ME 339 C) Plæneklipperen ME 339 C er udstyret med et indstilleligt teleskopstyrehåndtag. 1 Klap styrehåndtaget om: Transportposition (ved rengøring af maskinen samt i forbindelse med pladsbesparende transport og opbevaring): ● Indstil den mindste styrhøjde. ● Hold fast i styrehåndtaget (1) med den ene hånd, og åbn hurtigstrammeren (2).

Fare for elektrisk stød! For at undgå at beskadige styrehåndtagets isoleringslag må kabelklipsen kun trykkes på styret med hånden, og der må ikke anvendes værktøj til monteringen (f.eks. en skruetrækker eller en hammer).

Fare for elektrisk stød! Elkablet skal altid fastgøres i styrmanchetten og i styrekonsollen. Når styrehåndtaget er indstillet med største styrhøjde, skal elkablet hænge en smule ned i teleskopstyrehåndtagets justeringsområde (Ö 7.2). Risiko for klemning! Når hurtigstrammerne løsnes, kan styrehåndtaget klappes om og skubbes sammen. Hold derfor altid om styrehåndtaget (1) på det højeste sted med den ene hånd, mens hurtigstrammerne åbnes.

DEENFRNLITESPTNOSVPLSKHUHRCS DA 0478 121 9917 E - DA ● Klap styrehåndtaget (1) fremefter. ● Efter behov kan hurtigstrammeren (2) lukkes, og styrehåndtaget fastgøres i transportpositionen. Arbejdsposition (til skubning af maskinen): ● Klap styrehåndtaget (1) bagud, og hold fast i det med den ene hånd. ● Luk hurtigstrammeren (2). ● Hurtigstrammeren (2) skal være spændt så kraftigt, at den kan lukkes helt, og styrehåndtaget er fastgjort i styrekonsollen. Løsn om nødvendigt hurtigstrammeren igen, og skru skruen (3) i og ud. ● Indstil styrhøjden. 2 Klippehøjdejustering: Teleskopstyrehåndtagets højde kan indstilles trinløst: ● Hold fast i styrehåndtagets øverste del (4) med den ene hånd, og åbn hurtigstrammeren (5). ● Træk styrehåndtagets øverste del (4) ud af styrehåndtagets nederste del, eller skub det ind i styrehåndtagets nederste del, og indstil den ønskede højde på styrehåndtaget. ● Hold fast i styrehåndtagets øverste del (4) med den ene hånd, og luk hurtigstrammeren (5). ● Hurtigstrammeren (5) skal være spændt så kraftigt, at den kan lukkes helt, og styrehåndtagets øverste del er fastgjort i styrehåndtagets nederste del. Løsn om nødvendigt hurtigstrammeren igen, og skru på fingermøtrikken (6).

8.2 Dual-styrehåndtag (ME 339)

Klap styrehåndtaget om: Transportposition (ved rengøring af maskinen samt i forbindelse med pladsbesparende transport og opbevaring): ● Løsn drejegrebene (1), indtil disse let kan bevæges frem og tilbage, og klap styrehåndtagets øverste del (2) fremad. Arbejdsposition (til skubning af maskinen): ● Klap styrehåndtagets øverste del (2) bagud, og hold fast i det med den ene hånd. ● Skru drejegrebene (1) fast. Sørg for, at kabelføringen (3) sidder korrekt.

8.3 Græsopsamlingskurv

Påhægtning: ● Åbn og hold udkastningsspjældet (1). ● Hægt græsopsamlingskurven (2) i holderne (4) på maskinens bagside ved hjælp af låsehagerne (3). ● Luk udkastningsspjældet (1). Afhægtning: ● Åbn og hold udkastningsspjældet (1). ● Løft græsopsamlingskurven (2) bagud, og tag den af. ● Luk udkastningsspjældet (1).

8.4 Central klippehøjdeindstilling

Der kan indstilles fem forskellige klippehøjder mellem 30 mm og 70 mm. Trin 1 = laveste klippehøjde Trin 5 = højeste klippehøjde Plæneklippere til Storbritannien: Der kan indstilles seks forskellige klippehøjder mellem 20 mm og 70 mm. Trin S = laveste klippehøjde Trin 5 = højeste klippehøjde Indstilling af klippehøjde: ● Tryk højdeindstillingsarmen (1) en smule væk fra plæneklipperen, indtil låsetappene (2) frigiver armen. ● Større klippehøjde: Hæv plæneklipperen med højdeindstillingsarmen (1) (armen skubbes fremad). Lavere klippehøjde: Tryk plæneklipperen nedad med højdeindstillingsarmen (1) (armen skubbes bagud). ● Tryk højdeindstillingsarmen (1) mod plæneklipperen, indtil låsetappene (2) går i hak i armen. Den valgte klippehøjde kan aflæses på den forreste låsetap (3). Risiko for klemning! Når drejegrebene løsnes, kan styrehåndtagets øverste del klappe sammen. Hold derfor altid om styrehåndtagets øverste del (2) på det højeste sted med den ene hånd, mens drejegrebene løsnes.

For at undgå skader bør den laveste klippehøjde kun anvendes på græsplæner uden ujævnheder. 100478 121 9917 E - DA

Plænen bliver smuk og tæt, hvis den slås ofte og holdes kort. Slå ikke plænen for kort i varme og tørre perioder, da den ellers svides af solen og kommer til at se grim ud! Klipperesultatet bliver bedre med en skarp kniv end med en sløv. Derfor bør kniven slibes regelmæssigt (VIKING forhandler).

9.2 Græsslåning på skråninger

Af sikkerhedsmæssige grunde bør plæneklipperen ikke anvendes på en hældning over 25°. En hældning på 25° (46,6 %) svarer til en lodret stigning på 46,6 cm over en vandret strækning på 100 cm.

9.3 Korrekt belastning af el-motoren

Tænd aldrig for plæneklipperen i højt græs eller i den laveste klippehøjde. Plæneklipperen må kun belastes så meget, at el-motorens omdrejningstal ikke falder væsentligt. Hvis omdrejningstallet falder, vælges en højere indstilling af klippehøjden, og/eller fremføringshastigheden reduceres.

9.4 Når kniven blokerer

Stands straks motoren, og træk stikket ud. Find derefter årsagen, og sørg for at udbedre fejlen.

overbelastningsbeskyttelse af motor Hvis der under arbejdet opstår en overbelastning af motoren, kobler den indbyggede termiske overbelastningsbeskyttelse automatisk motoren fra. Årsager til overbelastning: – græsslåning af for højt græs eller for lavt indstillet klippehøjde, – for høj fremføringshastighed, – utilstrækkelig rensning af køleluftføringen (luftudtagene), – kniven er sløv eller slidt, – uegnet eller for lang tilslutningsledning – spændingsfald (Ö 11.1). Ibrugtagning efter pause Efter en afkølingstid på op til 10 min. (afhængigt af omgivelsestemperaturen) tages maskinen igen i brug på normal vis (Ö 11.).

10.1 Tohåndsbetjening

El-motoren kan kun startes op, hvis du trykker på startknappen og holder den nede med højre hånd og samtidig trækker motorstopbøjlen mod styrehåndtaget med venstre hånd.

10.2 Motorudløbsbremse

Når motorstopbøjlen slippes, standser kniven efter mindre end 3 sekunder. En integreret motorudløbsbremse forkorter udløbstiden, indtil kniven er standset.

11.1 Elektrisk tilslutning

9. Arbejdsanvisninger

Risiko for kvæstelser! Bliver kablet viklet sammen, skal det omgående rettes ud. Hold tilslutningsledningen bag dig under græsslåningen. Tilslutningsledninger kan utilsigtet blive klippet over under græsslåningen, eller man kan snuble over dem. Derfor udgør de en stor risiko for ulykker. Sørg derfor altid for, at tilslutningsledningen ligger på det område, hvor der allerede er slået græs.

10. Sikkerhedsanordninger

11. Tag maskinen i brug

Fare for elektrisk stød! Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed" (Ö 4.). Ved anvendelse af en kabeltromle skal tilslutningsledningen være rullet helt ud, da der ellers kan opstå effekttab og overophedning på grund af elektrisk modstand.175 DEENFRNLITESPTNOSVPLSKHUHRCS DA 0478 121 9917 E - DA Der må kun anvendes tilslutningsledninger, som ikke er lettere end gummiledninger H07 RN- F DIN/VDE 0282. Minimumtværsnit: Op til 25 m længde: 3 x 1,5 mm² Op til 50 m længde: 3 x 2,5 mm² Tilslutningsledningernes koblinger skal være af gummi eller gummibetrukne og opfylde standarden DIN/VDE 0620. Netspænding og netfrekvens skal stemme overens med angivelserne på typeskiltet og angivelserne i kapitlet "Tekniske data" (Ö 18.). Tilslutningsledningen skal være tilstrækkeligt sikret (Ö 18.). Denne maskine er dimensioneret til drift med en strømforsyning med en systemimpedans Z max ved leveringspunktet (hovedtilslutning) på maksimalt 0,49 Ohm (ved 50 Hz). Brugeren skal sikre, at maskinen kun tilsluttes en strømforsyning, der overholder disse krav. Hvis det er nødvendigt, kan systemimpedansen oplyses af det lokale elselskab.

Under arbejdet forhindrer trækaflastningen, at tilslutningsledningen trækkes af ved en fejl og derved beskadiger strømtilslutningen på maskinen. Derfor skal tilslutningsledningen føres gennem trækaflastningen. ● Med tilslutningsledningen (1) dannes en løkke, som føres gennem åbningen (2). ● Før så løkken op om krogen (3), og stram den.

plæneklipperen ● Tryk på startknappen (1), og hold den nede. Træk motorstopbøjlen (2) mod styrehåndtaget, og hold den der. ● Startknappen (1) kan slippes igen, når motorstopbøjlen (2) er trykket op.

plæneklipperen ● Slip motorstopbøjlen (1). Motoren og kniven standser efter en kort udløbstid.

Græsopsamlingskurven er udstyret med en niveaumåler (1) på opsamlingskurvens øverste del. Luftstrømmen, der opstår ved knivens rotation, og som sørger for opfyldningen af græsopsamlingskurven, løfter niveaumåleren (2): Græsopsamlingskurven fyldes med afklippet affald. Efterhånden som græsopsamlingskurven fyldes med græs, reduceres denne luftstrøm, og niveaumåleren synker ned (3): ● Tømning af den fyldte græsopsamlingskurv (Ö 11.6).

græsopsamlingskurven ● Sluk motoren, (Ö 11.4) og hægt græsopsamlingskurven af (Ö 8.3). ● Åbn græsopsamlingskurven på låselasken (1), og klap græsopsamlingskurvens øverste del (2) op. ● Hold græsopsamlingskurven som vist i holdegrebene i græsopsamlingskurvens øverste del (3) og i græsopsamlingskurvens nederste del (4), og tøm den.

Årlig vedligeholdelse udført af forhandleren: Plæneklipperen bør kontrolleres af forhandleren en gang om året. VIKING anbefaler en VIKING forhandler.

12.2 Rengøring af maskinen

Vedligeholdelsesinterval: Efter hver brug ● Hægt græsopsamlingskurven af (Ö 8.3).

Start ikke motoren i højt græs eller i laveste klippehøjde, da dette gør starten vanskelig.

Risiko for kvæstelser! Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed" (Ö 4.).

Rengøringsposition ME 339 C: ● Klap mono-styrehåndtaget om (Ö 8.1). ● Løft udkastningsspjældet (1), vip plæneklipperen op, og stil den på styrekonsollen (2). ● Lad styrehåndtaget (3) ligge på jorden, og fastgør det i denne position med hurtigstrammeren (4). Rengøringsposition ME 339: ● Klap dual-styrehåndtaget om (Ö 8.2). ● Vip plæneklipperen op, og stil den på styrehåndtagets nederste dele (5). Anvisninger for rengøring: Rengør maskinen omhyggeligt efter hver brug. Omhyggelig behandling beskytter maskinen mod skader og forlænger levetiden. Rens køleluftføringen (indsugningsspalterne) mellem motorhjelmen og kabinettets nederste del for snavs for at opnå tilstrækkelig motorkøling. Rengør kniven. Maskinens underside renses med børste og vand. Eventuelle græsrester i kabinettet og udkastningsskakten løsnes først med en pind. Ret aldrig en vandstråle mod motordele, pakninger, lejesøler og elektriske komponenter såsom kontakter. Det kan medføre dyre reparationer. Kan snavs ikke fjernes med vand, med en børste eller med en klud, anbefaler VIKING anvendelse af et specialrensemiddel (f. eks. STIHL- specialrensemiddel).

12.4 Styrehåndtagets øverste del

ME 339 Vedligeholdelsesinterval: Før hver brug Styrehåndtagets øverste del er beklædt med et isoleringslag. Hvis dette er beskadiget, skal styrehåndtagets øverste del udskiftes.

12.5 Vedligeholdelse af kniven

Vedligeholdelsesinterval: Før hver brug ● Vip plæneklipperen op i rengøringsposition (Ö 12.2). ● Rens kniven (1), og kontrollér for beskadigelser (hakker eller ridser) og slid, og udskift efter behov. ● Knivtykkelsen skal kontrolleres mindst 5 steder med en skydelære (2). Især knivbladet skal også have minimumtykkelse. ● Læg en lineal (3) mod den forreste knivkant, og mål nedslibningen. Slidgrænser: Knivtykkelsen skal være mindst 1,6 mm overalt. Æggen må maksimalt slibes 5mm ned. Er den medfølgende kniv ikke monteret på plæneklipperen, men f. eks. den ekstra granuleringskniv, der fås som specialtilbehør, gælder der andre slidgrænser (se betjeningsvejledningen Kit 339).

12.6 Afmontering og montering

af kniv 1 Afmontering: ● Brug en egnet træklods (1) til at holde imod på kniven (2). ● Skru knivbolten (3) ud, og tag kniven (2) af. Risiko for kvæstelser! Stil plæneklipperen på et fast, vandret og jævnt underlag, før du vipper den på højkant. Maskinen kan vælte, når der arbejdes i rengøringspositionen. Stå altid ved siden af maskinen. Arbejd aldrig foran eller bag ved plæneklipperen.

Risiko for kvæstelser! En slidt eller beskadiget kniv kan knække og forårsage alvorlige kvæstelser. Følg derfor altid anvisningerne om knivens vedligeholdelse. Plæneklipperen må især ikke bruges, hvis dele af skærenheden (bestående af kniv, knivbolt og knivholder) er beskadiget eller slidt. Knivenes slid afhænger af anvendelsesstedet og varigheden. Anvendes maskinen på en sandet bund eller ofte under tørre betingelser, slides kniven mere og hurtigere end normalt. Når kniven udskiftes, skal knivbolten (4) også altid udskiftes. Brug en passende topnøgle (22 mm) til at løsne og fastspænde knivbolten, så du undgår at beskadige den.

DEENFRNLITESPTNOSVPLSKHUHRCS DA 0478 121 9917 E - DA 2 Montering: ● Rens knivens anlægsflade og knivbøsningen. ● Monter kniven (2) med de ombukkede vinger opad. Låsetappene (4) skal anbringes i boringerne (5) i kniven. ● Brug en egnet træklods (1) til at holde imod på kniven (2). ● Spænd knivbolten (3) til med et drejningsmoment på 10 - 15Nm.

12.7 Slibning af kniven

VIKING anbefaler, at slibningen af kniven overlades til en fagmand. Hvis kniven slibes forkert (forkert slibevinkel, ubalance osv.), forringes maskinens funktionsevne. Slibningsvejledning: ● Afmonter kniven (Ö 12.6). ● Afkøl kniven under slibningen, f. eks. med vand. Den må ikke blive blå, da skæreevnen i så fald forringes. ● Slib kniven ensartet for at undgå vibrationer pga. ubalance. ● Hold en slibevinkel på 30°. ● Fjern om nødvendigt graterne, der er opstået på æggen, med et stykke fint sandpapir efter slibningen.

12.8 Opbevaring (vinterpause)

Maskinen skal opbevares i et tørt, lukket og støvfrit rum. Sørg for, at maskinen opbevares utilgængeligt for børn. Plæneklipperen må kun opbevares i driftssikker tilstand. Klap evt. styrehåndtaget om. Alle møtrikker, bolte og skruer skal være fastspændte. Udskift ulæselige fare- og advarselshenvisninger på maskinen, og kontroller hele maskinen for slid og beskadigelser. Udskift slidte eller beskadigede dele. Eventuelle fejl på maskinen skal altid afhjælpes før opbevaringen. Ved længere driftspauser (vinterpause) skal følgende punkter udføres: ● Rens alle ydre dele omhyggeligt. ● Smør samtlige bevægelige dele godt ind i olie/fedt.

13.1 Før du løfter og fastgør

plæneklipperen Sådan bærer du maskinen: ● Løft altid plæneklipperen i transportgrebene (1, 2). Sørg altid for tilstrækkelig afstand mellem kniven og kroppen, især fødder og ben. ● Bær plæneklipperen med den ene hånd på det øverste transportgreb (2) og den anden hånd på det nederste transportgreb (1), eller ● bær plæneklipperen med den ene hånd på det øverste transportgreb (2). Fastgøring af maskinen: ● Fastgør plæneklipperen på læssefladen med egnede hjælpemidler. ● Fastgør tove og seler på holdegrebene (1, 2). Det afskårne græs må ikke smides i skraldespanden, men bør derimod komposteres. Emballage, maskine og tilbehør er fremstillet af materialer, der kan genbruges, og som skal bortskaffes i overensstemmelse hermed. Risiko for kvæstelser! Kniven (2) må kun monteres som vist på billedet. Laskerne (6) skal vende nedefter, og de opbøjede knivvinger skal vende opefter. Det foreskrevne tilspændingsmoment for knivboltene på 10 - 15Nm skal overholdes nøje, da den sikre fastgøring af klippeværktøjet afhænger af dette. Fastgør også knivbolten (3) med Loctite 243. Risiko for kvæstelser! Kontrollér kniven for beskadigelser inden monteringen. Kniven skal udskiftes, hvis der er synlige hakker eller ridser, når æggen er slebet ned med mindre end 5 mm tykkelse, eller når kniven er tyndere end 1,6 mm et vilkårligt sted (Ö 12.5).

Risiko for kvæstelser! Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed" (Ö 4.).

Miljørigtig bortskaffelse, hvor materialerester sorteres, fremmer muligheden for at genanvende brugbare materialer. Derfor skal maskinen afleveres på en genbrugsstation, når den er opslidt. Følg anvisningerne i kapitlet "Bortskaffelse" (Ö 4.7) i forbindelse med bortskaffelse. Kontakt genbrugsstationen eller forhandleren for at få at vide, hvordan affaldsprodukterne kan bortskaffes korrekt. For at undgå skader og unødig slitage på VIKING maskinen skal du altid følge nedenstående anvisninger:

Dele af VIKING maskinen udsættes også selv ved korrekt brug for normal slitage og skal alt efter arten og varigheden af brugen udskiftes rettidigt. Hertil hører bl.a.: –Kniv – Græsopsamlingskurv

betjeningsvejledningens anvisninger Brug, vedligeholdelse og opbevaring af VIKING maskinen skal ske lige så omhyggeligt, som det er beskrevet i denne betjeningsvejledning. Brugeren hæfter selv for alle skader, der måtte opstå som følge af tilsidesættelse af sikkerheds-, betjenings- og vedligeholdelsesanvisningerne. Dette gælder især for: – Ikke tilstrækkeligt dimensioneret tilførsel (tværsnit). – Forkert elektrisk tilslutning (spænding). – Produktændringer, der ikke er godkendt af VIKING. – Anvendelse af værktøj eller tilbehør, som ikke er godkendt eller egnet til produktet eller ikke er af tilstrækkelig kvalitet. – Brug af produktet til andet end det af producenten foreskrevne formål. – Anvendelse af produktet ved sportsarrangementer eller i konkurrencer. – Følgeskader som følge af fortsat brug af produktet med defekte komponenter.

3. Vedligeholdelsesarbejde

Alle de former for arbejde, der er beskrevet i afsnittet "Vedligeholdelse", skal gennemføres regelmæssigt. Hvis dette vedligeholdelsesarbejde ikke kan udføres af brugeren selv, skal arbejdet udføres af en forhandler. VIKING anbefaler, at alle former for vedligeholdelsesarbejde og reparationer kun udføres af en VIKING forhandler. VIKING forhandlerne tilbydes regelmæssigt seminarer og tekniske informationer. Såfremt dette arbejde ikke bliver udført, kan der opstå skader, som brugeren selv hæfter for. Herunder hører bl.a.: – Skader på køremotoren på grund af utilstrækkelig rensning af køleluftføringen (luftudtagene). – Korrosionsskader eller følgeskader på grund af uhensigtsmæssig opbevaring. – Skader på maskinen som følge af anvendelse af andre reservedele af utilstrækkelig kvalitet. – Skader som følge af ikke udført eller utilstrækkelig vedligeholdelse eller skader pga. vedligeholdelses- eller reparationsarbejde, som ikke udføres på forhandlernes værksteder. Kniv

15. Sådan minimerer du slid

Fabrikat: VIKING Type: ME 339.0 ME 339.0 C Serienummer 6320179 DEENFRNLITESPTNOSVPLSKHUHRCS DA 0478 121 9917 E - DA er i overensstemmelse med følgende EU- direktiver: 2000/14/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC, 2011/65/EC Produktet er udviklet i overensstemmelse med følgende standarder: EN 60335-1, EN 60335-2-77 Anvendt procedure for overensstemmelsesvurdering: Tillæg VIII (2000/14/EC) Navn og adresse på pågældende myndighed: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg, Tyskland Sammensætning og opbevaring af teknisk dokumentation: Johann Weiglhofer VIKING GmbH Konstruktionsåret og serienummeret står på maskinens typeskilt. Målt lydeffektniveau: 92,5 dB(A) Garanteret lydeffektniveau: 93 dB(A) Langkampfen, 2015-01-02 (ÅÅÅÅ-MM-DD) VIKING GmbH Sektionsleder for forskning og produktudvikling Fejl: Motoren starter ikke Mulig årsag: – Ingen spænding – Tilslutningsledning/stik, stikforbindelse eller kontakt defekt – Startknappen er ikke trykket ind – Motoren er overbelastet pga. for højt eller for fugtigt græs. – Motorbeskyttelse aktiveret – Plæneklipperens kabinet er tilstoppet

1 dB(A) Drev, knivbjælke permanent Tilspændingsmo- ment, knivbolt 10 - 15 Nm Hjul-Ø fortil 150 mm Hjul-Ø bagtil 180 mm Græsopsamlingskurv 40 l Klippehøjde 30 - 70 mm Klippehøjde (kun for Storbritannien) 20 - 70 mm ME 339.0: Anført vibrationskarakteristik iht. EN 12096: Målt værdi a

0,41 m/sek² Måling iht. EN 20643 l/b/h 122/42/107 cm Vægt 14 kg Vægt (kun for Storbritannien) 15 kg ME 339.0 C: Anført vibrationskarakteristik iht. EN 12096: Målt værdi a

– Sikring i stik er defekt (GB-version) Afhjælpning: – Kontrollér sikringen (Ö 11.1) – Kontrollér kabel/stik/kontakt, og udskift om nødvendigt (Ö 11.1) – Tryk på startknappen (Ö 11.3) – Tænd ikke motoren i højt græs, tilpas klippehøjden (Ö 8.4) – Lad maskinen køle af (Ö 9.5) – Rengør plæneklipperens kabinet (Ö 12.2) – Skift sikring i stikket (#) Fejl: Sikringen udløses ofte Mulig årsag: – Tilslutningsledningen passer ikke – Nettet er overbelastet – Maskinen er overbelastet pga. græsslåning i for højt eller for fugtigt græs Afhjælpning: – Anvend passende tilslutningsledning (Ö 11.1) – Tilslut maskinen til en anden strømkreds – Tilpas klippehøjden og klippehastigheden til forholdene (Ö 8.4) Fejl: Kraftige vibrationer ved brug Mulig årsag: – Knivbolten er løs – Kniven er ikke afbalanceret Afhjælpning: – Fastspænd knivbolten (Ö 12.6) – Slib (afbalancer) kniven, eller udskift den (Ö 12.7) Fejl: Ujævnt snit, plænen bliver gul Mulig årsag: – Kniven er sløv eller slidt – Fremføringshastigheden er for stor i forhold til klippehøjden Afhjælpning: – Slib eller udskift kniven (Ö 12.7) – Reducer fremføringshastigheden, og/eller vælg den rigtige klippehøjde (Ö 8.4) Fejl: Startbesvær eller faldende motorydelse Mulig årsag: – Græsslåning i for højt eller for fugtigt græs – Plæneklipperens kabinet er tilstoppet Afhjælpning: – Tilpas klippehøjden og klippehastigheden til forholdene (Ö 8.4) – Rens plæneklipperens kabinet (træk stikket ud under rengøringen) (Ö 12.2) Fejl: Udkastningskanalen er tilstoppet Mulig årsag: – Kniven er slidt – Græsslåning i for højt eller for fugtigt græs Afhjælpning: – Udskift kniven (Ö 12.7) – Tilpas klippehøjden og klippehastigheden til forholdene (Ö 8.4)

20.1 Leveringsbekræftelse

20.2 Servicebekræftelse

Giv denne betjeningsvejledning til din VIKING forhandler, når du får serviceret din maskine. Han bekræfter udførelsen af de enkelte servicepunkter i de fortrykte felter.

Service udført den Dato for næste serviceeftersyn
