HASZNÁLATI ÚTMUTATÓ ME 339 C VIKING

Köszönjük, hogy a VIKING minőségi termékét választotta.

Ez a termék a legkorszerűbb gyártási eljárással és széles körű minőségbiztosítási intézkedések mellett készült, hiszen csak akkor érhetjük el célunkat, ha az ügyfél elégedett gépével.

Amennyiben kérdése lenne gépével kapcsolatban, kérjük, forduljon a szakkereskedőkhöz vagy közvetlenül képviseletünkhoz.

Örömteli munkát kíván VIKING gépéhez:

Dr. Peter Pretzsch

ügyvezető igazgató

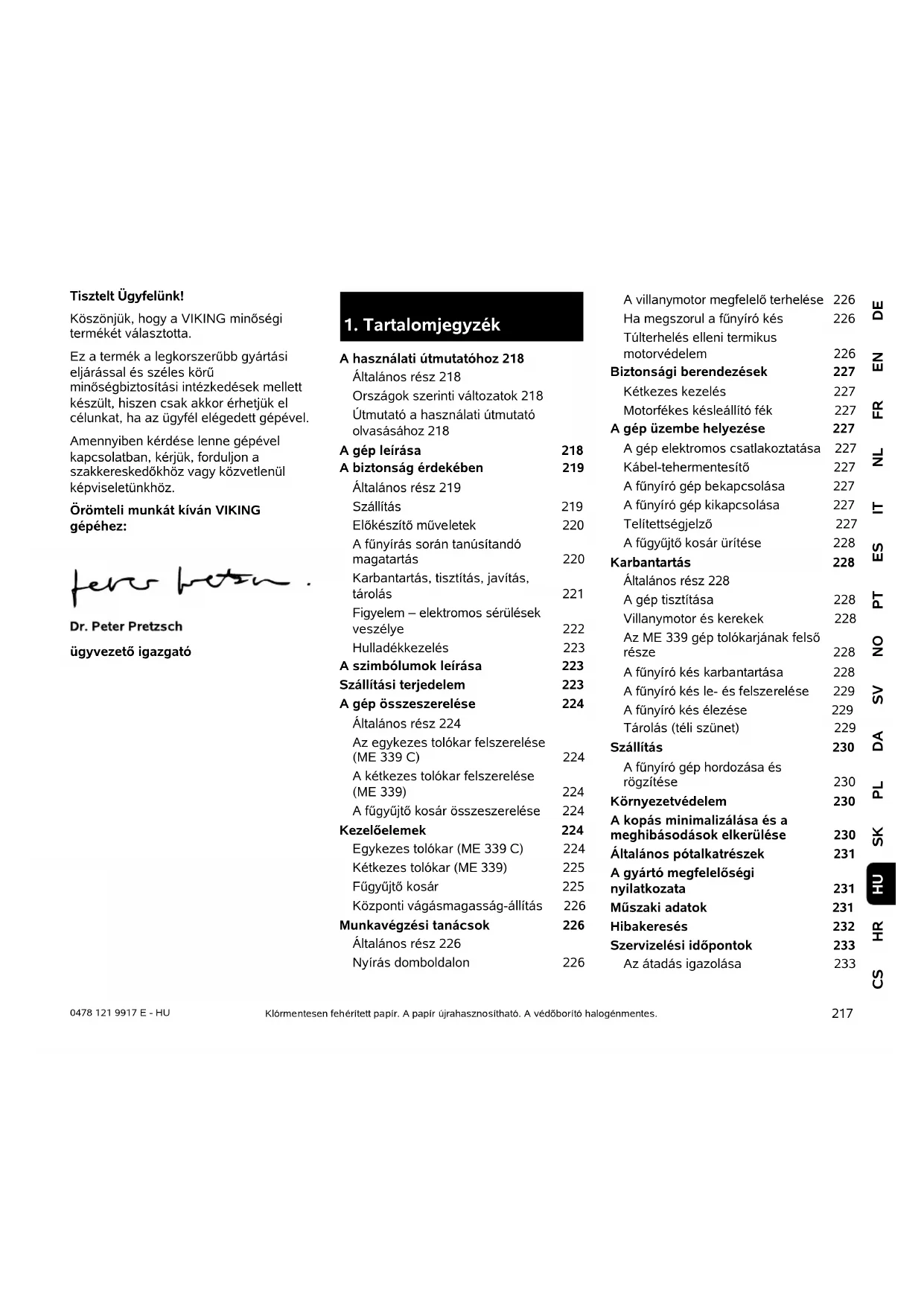

1. Tartalomjegyzék

A használati útmutatóhoz 218

Általános rész 218

Országok szerinti változatok 218

Útmutató a használati útmutató olvasásához 218

A gép leírása 218

A biztonság érdekében 219

Általános rész 219

Szállítás 219

Előkészítő műveletek 220

A fúnyírás során tanúsítandó magatartás 220

Karbantartás, tisztítás, javítás, tárolás 221

Figyelem – elektromos sérülések veszélye 222

Hulladékkezelés 223

A szimbólumok leírása 223

Szállítási terjedelem 223

A gép összeszerelése 224

Általános rész 224

Az egykezes tolókar felszerelése (ME 339 C) 224

A kétkezes tolókar felszerelése (ME 339) 224

A fügyűjtő kosár összeszerelése 224

Kezelőelemek 224

Egykezes tolókar (ME 339 C) 224

Kétkezes tolókar (ME 339) 225

Fügyűjtő kosár 225

Központi vágásmagasság-állítás 226

Munkavégzési tanácsok 226

Általános rész 226

Nyírás domboldalon 226

A villanymotor megfelelő terhelése 226

Ha megszorul a fünyíró kés 226

Túlterhelés elleni termikus motorvédelem 226

Biztonsági berendezések 227

Kétkezes kezelés 227

Motorfékes késleállító fék 227

A gép üzembe helyezése 227

A gép elektromos csatlakoztatása 227

Kábel-tehermentesítő 227

A fünyíró gép bekapcsolása 227

A fünyíró gép kikapcsolása 227

Telítettségjelző 227

A fügyüjtő kosár ürítése 228

Karbantartás 228

Általános rész 228

A gép tisztítása 228

Villanymotor és kerekek 228

Az ME 339 gép tolókarjának felső része 228

A fünyíró kés karbantartása 228

A fünyíró kés le- és felszerelése 229

A fünyíró kés élezése 229

Tárolás (téli szünet) 229

Szállítás 230

A fünyíró gép hordozása és rögzítése 230

Környezetvédelem 230

A kopás minimalizálása és a meghibásodások elkerülése 230

Általános pótalkatrészek 231

A gyártó megfelelőségi nyilatkozata 231

Müszaki adatok 231

Hibakeresés 232

Szervizelési időpontok 233

Az átadás igazolása 233

A szervizelés igazolása 233

2. A használati útmutatóhoz

2.1 Általános rész

Ez a használati útmutató a 2006/42/EC irányelv értelmében eredeti használati utasításnak minősül.

A VIKING folyamatosan dolgozik termékpalettájának továbbfejlesztésén, ezért fenntartjuk a szállítási terjedelem formai, technikai és kiviteli változtatásának jogát.

A fentiek miatt e kiadvány adatai és ábrái alapján semmilyen igény nem támasztható.

2.2 Országok szerinti változatok

A VIKING a célországtól függően eltérő csatlakozódugókkal és kapcsolókkal szerelt gépeket szállít.

Az ábrákon Euro csatlakozóval rendelkező gépek láthatók – más kivitelű csatlakozóval szerelt gépeket ugyanilyen módon kell a hálózathoz csatlakoztatni.

2.3 Útmutató a használati útmutató olvasásához

Az ábrák és a szövegek adott kezelési lépéseket írnak le.

A gépen található valamennyi szimbólum magyarázata megtalálható a jelen használati útmutatóban.

Az ábrák nézőpontja:

A „bal“ és a „jobb“ értelmezése a használati útmutatóban: A kezelő a gép mögött áll (munkahelyzet), és a haladási irányban előrefelé tekint.

Hivatkozás fejezetre:

Kapcsolódó és további magyarázatot nyújtó fejezetekre és pontokra nyíl hívja fel a figyelmet. A következő példában egy fejezetre történő utalás látható: (⇒ 2.1)

Szövegrészek jelölése:

A leírt utasítások az alábbi példákban látható módon lehetnek jelölve.

A felhasználó beavatkozását igénylő kezelési lépések:

- Lazítsuk meg az 1-es csavart csavarhúzóval, húzzuk meg a 2-es kart ...

Általános felsorolások:

- a termék sportrendezvényeken vagy egyéb versenyeken való használata

Kiemelt jelentőségű szövegrészek:

A kiemelt jelentőségű szövegrészek hangsúlyozása érdekében ezeket a részeket a használati útmutatóban az alábbi szimbólumok egyikével jelöljük.

Veszély!

Figyelmeztetés balesetveszélyre és súlyos személyi sérülésekre. A leírt tevékenységet szükséges vagy tilos elvégezni.

Figyelem!

Figyelmeztetés személyi sérülések veszélyére. A leírt tevékenység lehetséges vagy valószínű sérülésektől óv meg.

Vigyázat!

A leírt tevékenységgel könnyű sérülések, ill. anyagi károk kerülhetők el.

Megjegyzés

A gép tökéletesebb használatára vagy a lehetséges hibás kezelés elkerülésére vonatkozó információ.

Ábrára hivatkozó szövegrészek:

A gép használatát magyarázó ábrák a használati útmutató elején találhatók.

A használati útmutató szövegrészei mellett látható fényképezőgépszimbólum az ábraoldalakon található megfelelő ábrára hivatkozik.

3. A gép leírása

1 Tolókar felső része
2 Tolókar alsó része
3 Ház
4 Motorházfedél
5 Hátsó kerék
6 Első kerék
7 Fügyüjtő kosár
8 Felső szállítófogantyú
9 Alsó szállítófogantyú

10 Kidobónyílás fedele
11 Szorító csavargomb
12 Gyorsan állítható rögzítőkar
13 Motorleállító kar
14 Magasságállító kar
15 Kábel-tehermentesítő
16 Hálózati csatlakozó
17 Indítógomb
18 Adattábla

4. A biztonság érdekében

4.1 Általános rész

A fünyíró géppel végzett munka során az alábbi baleset-megelőzési előírásokat feltétlenül be kell tartani.

Az első üzembe helyezés előtt figyelmesen olvassuk el a teljes használati útmutatót, amelyet gondosan őrizzünk meg a

későbbi használat érdekében.

Ismerkedjünk meg a gép kezelőszerveivel és használatával.

Az első használat előtt vegyük igénybe az eladó vagy más szakember segítségét a kezelés elsajátításában.

Alkoholfogyasztás, a reakcióképességet hátrányosan befolyásoló gyógyszerek szedése vagy kábítószer fogyasztása után tilos a fűnyíróval dolgozni.

Soha ne dolgozzunk a fünyíróval, ha más személyek – főleg gyermekek – vagy állatok vannak a közelben.

Tartsuk szem előtt, hogy a gép kezelője a felelős a más személyeket ért balesetekért vagy azok tulajdonának károsodásáért.

Csak olyan személyeknek adjuk át (kölcsön) a gépet, akik alapvetően ismerik e géptípust és kezelését. Mindig mellékeljük a használati útmutatót is.

Figyelem – balesetveszély!

A fünyíró gép magánhasználatra és csak fünyírásra szolgál, más alkalmazás nem megengedett, mert veszélyes lehet vagy a gép károsodásához vezethet.

A kezelő testi épségének veszélyeztetése miatt a fúnyírót nem szabad például az alábbiakra használni (nem teljes körű felsorolás):

– bokrok, sövények nyírására,
– futónövények nyírására,
– füápolásra tetőkerteken és virágládákban,
– gyalogutak tisztítására (felszívás, lefújás, hóeltakarítás),
– fa- és sövénynyesedék aprítására,
– talajegyenetlenségek, pl. vakondtúrások elegyengetésére,
– a lenyírt fü szállítására, az erre szolgáló fügyűjtő kosár kivételével.

Figyelem – balesetveszély!

Csak olyan tartozékokat szabad használni, melyeket a VIKING szállított, vagy az erre a gépre való felszerelésük kifejezetten engedélyezett. A gépen nem szabad változtatásokat sem végezni.

Közterületen, parkokban, sportpályákon, út mentén, mező- és erdőgazdasági üzemekben történő használat során különös óvatosság szükséges.

Figyelem! A fellépő vibrációk veszélyeztethetik az egészséget!

A rezgések miatti túlzott terhelés

keringési vagy idegrendszeri károkat

okozhat, különösen keringési problémákkal rendelkező személyek esetén. Forduljunk orvoshoz, amennyiben olyan tünetek jelentkeznek, amelyeket a rezgési terhelés válthatott ki. Ilyen – főként az ujjakban, a kezekben vagy a csuklókon jelentkező – tünetek lehetnek például az alábbiak (nem teljes körü felsorolás):

• érzéketlenség,
  – fájdalomérzés,
• izomgyengeség,
• b örelszínezödés,
• kellemetlen bizsergés.

A gépet soha nem használhatják gyermekek, korlátozott fizikai, érzékelési vagy szellemi képességű személyek, valamint megfelelő tapasztalattal és tudással nem rendelkező személyek, akik nem ismerik a gépre vonatkozó utasításokat.

Soha ne engedjük meg, hogy gyermekek vagy 16 év alatti személyek használják a gépet.Helyi rendelkezések korhatárhoz köthetik a gép használatát.

Fulladás miatti életveszély!

A csomagolóanyaggal játszó gyermekeket fulladásveszély fenyegeti. A csomagolóanyagot mindig tartsuk távol a gyermekektől.

4.2 Szállítás

Az éles peremű alkatrészek okozta sérülések elkerülése érdekében csak kesztyűben dolgozzunk.

Szállítás előtt kapcsoljuk ki a gépet, húzzuk ki a hálózati kábelt, és várjunk, amíg megáll a kés.

A gép megemelésekor tartsuk be különösen a „Szállítás“ fejezetben foglaltakat ( 13.).

Vegyük figyelembe a gép súlyát, és szükség esetén használjunk megfelelő rakodási segédeszközt (rakodórámpát, emelőszerkezetet).

A gép megemelése és kézben szállítása során kerüljük az érintkezést a fúnyíró késsel.

A gépet csak kihült motorral szabad szállítani.

A gépet és a gép együtt szállított alkatrészeit (pl. fügyűjtő kosár) a jármű rakfelületén megfelelően méretezett rögzítőeszközökkel (hevederek, kötelek stb.) kell biztosítani.

A gép szállításakor be kell tartani a helyi jogszabályi előírásokat, különösen a rakományok biztonságára és a tárgyak rakodófelületeken történő szállítására vonatkozó előírásokat.

4.3 Előkészítő műveletek

Soha ne engedjük meg gyermekeknek vagy a használati útmutatót nem ismerő más személyeknek a gép használatát.

Tartsuk szem előtt a motoros kerti gépek használati idejére (napszak) vonatkozó helyi előírásokat.

Fünyírás közben mindig erős lábbelit és hosszúnadrágot viseljünk. Ne nyírjunk füvet

mezítláb vagy szandálban.

Alaposan vizsgáljuk át a terepet, ahol a gépet használni fogjuk, és távolítsunk el minden nagyobb követ, botot, drótot, csontot és más idegen tárgyat, amelyet a gép felperdíthet.

Használat előtt minden alkalommal ellenőrizzük szemrevételezéssel, hogy a vágóeszköz, a rögzítőcsavarok és az egész vágószerkezet kifogástalan állapotban van-e, különös tekintettel a vágószerkezet megfelelő rögzítettségére, épségére és kopására (⇒ 12.5).

A gép használata előtt az elhasználódott vagy sérült alkatrészeket ki kell cserélni. A gép olvashatatlanná vált vagy megsérült figyelmeztető és veszélyjelzéseit ki kell cserélni. A VIKING szakkereskedőknél kaphatók tartalék matricák.

Soha ne kapcsoljuk be a motort előírásszerűen felszerelt kés nélkül. Túlmelegedhet a motor!

Soha ne használjuk a fünyírót sérült védőszerkezetekkel, nem működő motorfékkel vagy felszerelt védőszerkezetek – pl. kidobófedél – nélkül, ill. fügyűjtő szerkezet nélkül.

Biztonsági okokból mindig sérülésmentes fügyűjtő kosarat használjunk.

Tilos a gépre felszerelt kapcsolószerkezeteket eltávolítani vagy áthidalni (pl. a motorleállító kart a tolókarhoz kötni).

Tartsuk be a „Figyelem – elektromos sérülések veszélye“ fejezetben foglaltakat ( 4.6).

4.4 A fünyírás során tanúsítandó magatartás

Távol kell tartani másokat – különösen gyerekeket – és állatokat a veszélyeztetett területtől. Körültekintéssel zárjuk ki mások veszélyeztetését.

Ne nyírunk füvet +5 °C alatti hőmérsékleten.

Ne nyírjunk nedves füvet, és soha ne nyírjunk füvet esőben. A nedves fű növeli a balesetveszélyt (a kezelő megcsúszhat).

Csak napfénynél vagy jó megvilágítás mellett dolgozzunk.

Indításhoz állítsuk a gépet sík területre. A motor indításakor tilos a gépet megdönteni.

A gépet óvatosan, a „Gép üzembe helyezése” fejezetben foglalt utasítások szerint kell beindítani (⇔ 11.). Ügyeljünk arra, hogy a lábunk elég távol legyen a vágóeszköztől.

Csak lépéstempóban vezessük a gépet – soha ne szaladjunk a géppel végzett munka során. A gyors haladás növeli a megbotlás, elcsúszás stb. okozta sérülések veszélyét.

Állítsuk le a motort,

• h a a f ünyírót nem füves terület fölötti szállítás során meg kell dönteni,
• a m i k o r a f ünyírót a lenyírandó teri toljuk vagy onnan eltoljuk,
• a fügyüjtő kosár levétele előtt.

Lejtős terepen ügyeljünk a stabil testtartásra. Kerüljük a túl meredek domboldalon történő nyírást, nehogy elveszítsük az uralmat a gép felett.

Legyünk különösen óvatosak, amikor domboldalon irányt változtatunk, nehogy elveszítsük az ellenőrzést a gép felett.

A lejtő irányára keresztben nyírjunk, sohase fel- vagy lefelé, mert ha esetleg elvesztjük az ellenőrzést a gép felett, még a mozgó fűnyíró is elgázolhat bennünket.

Figyelem – botlásveszély!

Legyünk rendkívül figyelmesek, amikor hátrafelé haladunk, vagy a fünyíró gépet húzzuk.

Rendkívül óvatosan járjunk el, ha a gépet megfordítjuk, vagy magunk felé húzzuk.

Biztonsági okokból a gépet nem szabad 25° -nál (46,6%) meredekebb domboldalakon használni.

Sérülésveszély!

25° lejtés 100 cm-es vízszintes távolságon 46,6 cm-es függőleges emelkedésnek felel meg.

max. 25° 100 46,6

Vegyük figyelembe a meghajtott eszközök utánforgási idejét, ami a teljes leállásig több másodpercet vesz igénybe.

Ne kíséreljük meg a kés megfigyelését a fűnyíró gép üzemelése közben. Soha ne nyissuk ki a kidobónyílás fedelét, és/vagy soha ne vegyük le a fügyűjtő kosarat, amíg a fünyíró kés forog. A forgó kés sérüléseket okozhat.

Soha ne rögzítsünk tárgyakat (pl. munkaruhát) a tolókarhoz. Tilos a hosszabbítókábelt a tolókar köré csavarni.

Rendszeresen ellenőrizzük a kés biztonságos rögzítését, épségét és kopását (⇒ 12.5).

Figyelem – sérülésveszély!

Soha ne tegyük a kezünket vagy a lábunkat a forgó alkatrészekre vagy azok alá.

Soha ne érjünk a forgó késhez. Mindig

maradjunk távol a kidobónyílástól. A tolókar által adott biztonsági távolságot mindig be kell tartani.

A rövid időn belüli gyakori bekapcsolás, különösen az indítógombbal való „játszadozás” kerülendő. Túlmelegedhet a motor!

A gép által az indítás során okozott feszültségingadozás miatt kedvezőtlen hálózati viszonyok esetén zavar keletkezhet az ugyanarra az áramkörre kapcsolt más berendezésekben. Ebben az esetben meg kell tenni a megfelelő intézkedéseket (pl. más áramkörre csatlakozni, mint az érintett berendezés, vagy a gépet alacsonyabb impedanciájú áramkörön üzemeltetni).

Kapcsoljuk ki a motort, húzzuk ki a hálózati csatlakozódugót, és győződjünk meg arról, hogy a vágóeszköz teljesen megállt,

• m i e l ött a szorulások vagy a kidobócsatornában keletkezett eltömödések megszüntetéséhez kezdünk;
  – ha a vágóeszköz idegen tárgyba ütközött. Ilyenkor meg kell vizsgálni, nem sérült-e meg a vágóeszköz. A fünyíró gépet tilos sérült vagy elhajlítódott késtengellyel, ill. motortengellyel üzemeltetni. A hibás alkatrészek sérülésveszélyt jelentenek!
• a fünyíró ellenőrzése, tisztítása vagy a rajta végzendő munkálatok előtt (pl. vágásmagasság-állítás, a tolókar lehajtása/beállítása);

– ha szokatlanul erős vibrációk lépnek fel a fűnyírón. Ebben az esetben ellenőrizni kell az egész gép épségét és az esetlegesen meglazult alkatrészeket, különös tekintettel a vágóeszközre. A sérült alkatrészeket a gép további üzemeltetése előtt ki kell cserélni, a meglazult alkatrészeket pedig rögzíteni kell/meg kell húzni.
– ha magára hagyjuk a fünyírót, ill. a gép felügyelet nélkül marad;
– a készülék felemelése vagy hordozása előtt;
- szállítás előtt.

Soha ne emeljük fel és ne vigyük arrébb a fünyírót járó motorral vagy csatlakoztatott hálózati kábellel.

A géppel tilos személyeket – különösen gyerekeket – vagy tárgyakat szállítani.

4.5 Karbantartás, tisztítás, javítás, tárolás

A gépen végzendő minden munka, a fűnyíró beállítása vagy tisztítása, ill. a csatlakozóvezeték

összehurkolódásának és épségének ellenőrzése előtt kapcsoljuk ki a fünyírót, és húzzuk ki a hálózati csatlakozódugót.

A vágóeszközön végzett minden munka során erős kesztyűt kell viselni.

Zárt helyiségben történő tárolás, karbantartás és tisztítás előtt hagyjuk a gépet teljesen lehülni.

Csak a használati útmutatóban leírt karbantartási munkákat végezzük el. Minden egyéb munkát szakszervizzel végeztessünk el.

A VIKING azt javasolja, hogy a karbantartási és javítási munkákat csak VIKING szakszervizzel végeztessük. A VIKING szakszerviz munkatársai oktatásokon vesznek részt, és rendelkezésükre állnak a cég által kiadott műszaki információk is.

Ha nem vagyunk a szükséges ismeretek vagy segédeszközök birtokában, mindig forduljunk szakszervizhez (lehetőleg VIKING szakszervizhez).

Csak minőségi szerszámokat, tartozékokat és pótalkatrészeket használjunk. Máskülönben személyi sérülések vagy a gép károsodásának veszélye állhat fenn.

A VIKING azt javasolja, hogy eredeti VIKING szerszámokat, eredeti tartozékokat és eredeti pótalkatrészeket használjunk. Ezek tulajdonságai optimálisan össze vannak hangolva az adott géppel és a felhasználók elvárásaival.

Az eredeti VIKING pótalkatrészek a VIKING alkatrészszámról, a VIKING feliratról és adott esetben a VIKING alkatrészszimbóluwról ismerhetők fel. Kisméretű alkatrészeken szerepelhet a szimbólum magában is.

A gép biztonságos üzemállapota érdekében valamennyi anyacsavar, csapszeg és csavar mindig erősen legyen meghúzva.

Rendszeresen ellenőrizzük a fügyűjtő szerkezet kopottságát, épségét és működőképességét.

Ha a vágóeszköz vagy a fűnyíró gép akadályba, ill. idegen tárgyba ütközött, le kell állítani a motort, ki kell húzni a hálózati csatlakozódugót, és szakszerűen át kell vizsgálni a gépet.

A gép olvashatatlanná vált figyelmeztető és veszélyjelzéseit ki kell cserélni. A VIKING szakkereskedőknél kaphatók tartalék matricák.

A hálózati csatlakozóvezetéket csak hivatalos villanyszerelő javíthatja, ill. cserélheti.

A tűzveszély elkerülése érdekében a motorházfedél és a ház közötti hűtő szellőzőnyílásokat tartsuk tisztán pl. a fűtől, szalmától, mohától, falevelektől vagy a kifolyó zsírtól.

Ha a karbantartási munkákhoz alkatrészeket vagy védőeszközöket szereltünk le, azokat a munka végeztével haladéktalanul, előírás szerint vissza kell szerelni.

A fünyíró gépet munka után gondosan meg kell tisztítani. Soha ne használjunk nagy nyomású tisztítógépet, és ne tisztítsuk a fünyíró gépet folyó víz alatt (pl. locsolótömlővel). Ne használjunk agresszív tisztítószereket. Az ilyen tisztítószerek a műanyag és fém alkatrészek sérülését okozhatják, ami hátrányosan befolyásolhatja a VIKING gép biztonságos működését.

Ellenőrizzük rendszeresen az egész gépet – különösen hosszabb tárolás, pl. téli szünet előtt – a kopásra és az alkatrészek épségére nézve. Cseréljük ki az elhasználódott vagy sérült alkatrészeket, hogy gép mindig biztonságos üzemállapotban legyen.

A lehült fünyíró gépet száraz, zárt helyiségben, gyerekek elől elzárva, biztonságosan kell tárolni.

4.6 Figyelem – elektromos sérülések veszélye

Figyelem! Áramütés veszélye! Érintésvédelmi szempontból különösen fontosak a hálózati vezeték, a hálózati

csatlakozódugó, a be-/kikapcsoló és a csatlakozóvezeték. Az elektromos áramütés veszélyének elkerülése érdekében tilos sérült kábeleket, aljzatokat és dugókat vagy nem előírásszerű csatlakozóvezetékeket használni. Ezért rendszeresen ellenőrizzük a csatlakozóvezetéket, különös tekintettel a sérülésekre és az öregedés jeleire (töredezés).

Soha ne használjunk sérült hosszabbítókábelt. A sérült kábeleket ki kell cserélni. A sérült hosszabbítókábelt tilos javítani.

Tilos a gépet sérült vagy elhasználódott vezetékekkel használni.

Áramütés veszélye!

Tilos sérült vezetéket az elektromos hálózathoz csatlakoztatni vagy megérinteni az elektromos hálózatról történő leválasztása előtt.

Áramütés veszélye!

Tilos sérült kábeleket, aljzatokat és csatlakozódugókat vagy nem előírás szerinti csatlakozóvezetékeket használni.

A kábeleket nyírás közben távol kell tartani a késtöl.

Kizárólag olyan, nedvesség ellen szigetelt, kültéri hosszabbítókábelt használjunk, amely alkalmas a géppel történő használatra (⇔ 11.1).

Annak ellenére, hogy a hajtómotor fröccsenő víz ellen védett, nem szabad a fünyíró géppel sem esőben, sem nedves

környezetben dolgozni.

Esőben ne hagyjuk a gépet letakarás nélkül.

A csatlakozóvezetéket nem a vezeték húzásával, hanem a dugó és az aljzat szétválasztásával kell kihúzni.

A gép csak olyan tápellátáshoz csatlakoztatható, amely legfeljebb 30 mA-es kioldási áramú hibaáram-megszakítóval biztosított. Ezzel kapcsolatos bővebb információkért forduljunk villanyszerelőhöz.

Ha a gép áramfejlesztő berendezéshez van csatlakoztatva, szem előtt kell tartani, hogy a fünyíró gép az áramingadozások miatt megsérülhet.

Mindig ügyeljünk arra, hogy a használt hálózati vezetékeket megfelelő biztosíték védje.

Elektromos biztonsági okokból az elektromos kábelnek mindig szabályszerűen kell a tolókarra szerelve lennie ( 7.2).

4.7 Hulladékkezelés

A már nem használt gép hulladékkezelését szakszerű módon kell végezni. Az ártalmatlanítás előtt a gépet működőképtelenné kell tenni. Ehhez – a balesetek elkerülése érdekében – különösen a hálózati kábelt, ill. a motorhoz vezető elektromos kábelt kell eltávolítani.

Sérülésveszély a fünyíró kés miatt!

A már nem használt fünyíró gépet se hagyjuk soha felügyelet nélkül. A gépet és a fünyíró kést gyermekektől elzárva kell tárolni.

5. A szimbólumok leírása

Figyelem!

Üzembe helyezés előtt olvassuk el a használati útmutatót.

Sérülésveszély!

Tartsunk távol másokat a veszélyes területtől.

Sérülésveszély!

Vigyázzunk az éles fünyíró késsel. A fünyíró kés a leállítás után néhány másodpercig még forog (motor-/ késfék). A vágóeszközön végzett munkák, karbantartási és tisztítási munkák, a csatlakozóvezeték összehurkolódásának és épsegének ellenőrzése, valamint a gép felügyelet nélkül hagyása előtt kapcsoljuk ki a motort, és húzzuk ki a hálózati csatlakozódugót.

Áramütés veszélye!

Tartsuk távol a csatlakozóvezetéket a vágóeszköztől.

ME 339:

Indítsuk be a motort.

ME 339 C:

Indítsuk be a motort.

ME 339 C:

Állítsuk le a motort.

6. Szállítási terjedelem

Poz. Megnevezés db

A Alapgép 1
B Fügyüjtő kosár felső része 1
C Fügyüjtő kosár alsó része 1
D Csapszeg 2
• Használati útmutató 1

ME 339 C:

E Alátét 2
F Csavar 1
G Csapszeg 1
H Szorító 2
I Gyorsan állítható rögzítőkar 1

ME 339:

J Kapupántcsavar 2

K Kábelvezető 1

L Szorító csavargomb 2

M Kábelkapocs 1

7. A gép összeszerelése

7.1 Általános rész

Sérülésveszély

Tartsuk be „A biztonság érdekében“ fejezetben foglalt biztonsági tudnivalókat (⇔ 4.).

- A gépet az összes leírt munkálat elvégzéséhez a gépet vízszintes, sík, szilárd talajra kell helyezni.

7.2 Az egykezes tolókar felszerelése (ME 339 C)

• Helyezzük az egykezes tolókart (1) munkahelyzetben a tolókarkonzolba (2), és tartsuk így.
• Helyezzük a bal és jobb oldali szorítóelemeket (H) az ábra szerint a tolókartartó konzolba (2). Helyezzük az alátétet (E) a csavarra (F), majd vezessük át a csavart (F) belülről a szorítókon és a tolókar alsó részén keresztül.
  • Tegyük fel az alátétet (E).
• Helyezzük a csapszeget (G) a gyorsan állítható rögzítőkarba (I), majd csavarjuk mindkettőt együtt a csavarra (F).
• Zárjuk le a gyorsan állítható rögzítőkart (3).

- A gyorsan állítható rögzítőkart (3) annyira kell meghúzni, hogy teljesen lezárható legyen, és ebben az állapotában a tolókar szorosan rögzüljön a tolókartartó konzolban. Szükség esetén nyissuk fel a gyorsan állítható rögzítőkart, és csavarjuk be, ill. ki a csavart (F).

Az elektromos kábel beszerelése:

• Helyezzük az elektromos kábelt (1) az ábra szerint a a tolókartartó konzolon található kábellabirintusba (2). Ügyeljünk a kábelkötöző (3) megfelelő helyzetére a kábellabirintusban.
• Nyomjuk be az elektromos kábelt (1) a tolókaron található karmantyún lévő tartóba (4). Az elektromos kábelnek a tolókar alsó részén feszesen fel kell feküdnie a tolókar csövére.

7.3 A kétkezes tolókar felszerelése (ME 339)

A tolókar felső részének felszerelése:

• Helyezzük át a kapupántcsavart (J) a kábelvezetőn (K), majd akasszuk be az elektromos kábelt (1).
• Helyezzük a kétkezes tolókart (2) a tolókar mindkét alsó részére (3). Toljuk át a kapupántcsavarokat (J) – jobboldalt a kábelvezetővel (K), baloldalt anélkül – belülről kifelé a furatokon keresztül, és húzzuk meg őket erősen a szorító csavargombokkal (L).

A kábeltartó kapocs felszerelése:

Áramütés veszélye!

Annak érdekében, hogy ne sérüljön meg a tolókar szigetelőrétege, a kábelkapcsot csak kézzel pattintsuk a tolókarra, ne használjunk a művelethez szerszámot (pl. kalapácsot, csavarhúzót).

- Rögzítsük az elektromos kábelt (1) a kábelkapoccsal (M) a tolókar felső részéhez. Ügyeljünk a tolókar felső részénél a kábelkapocs és a kapcsoló közötti 25 - 27 cm-es távolságra.

7.4 A fügyűjtő kosár összeszerelése

- Helyezzük a fügyűjtő kosár felső részét (B) a fügyűjtő kosár alsó részére (C). Ügyeljünk arra, hogy a kapcsolódó részek megfelelően helyezkedjenek el a megvezetésekben (1).

• Nyomjuk a csapszegeket (D) belülröl a megfelelő nyílásokon keresztül.
• A fügyűjtő kosár felső részét (B) enyhe nyomással pattintsuk be a fügyűjtő kosár alsó részébe.
• Akasszuk be a fügyűjtő kosarat (⇒ 8.3).

8. Kezelőelemek

8.1 Egykezes tolókar (ME 339 C)

Az ME 339 C fünyíró gép állítható, teleszkópos tolókarral rendelkezik.

Áramütés veszélye!

Az elektromos kábelt mindig rögzíteni kell a tolókar karmantyújánál és a tolókartartó konzolon. A tolókar legnagyobb magasságának beállítása esetén az elektromos kábelnek a teleszkópos tolókar állítási tartományában enyhén be kell lógnia (⇔ 7.2).

Becsípődés veszélye!

A gyorsan állítható rögzítőkarok meglazítása esetén a tolókar eldölhet, ill. összetolódhat. Ezért a gyorsan állítható rögzítőkarok felnyitásakor a tolókart (1) mindig egy kézzel a legfelső pontjánál kell tartani.

1 A tolókar átfordítása:

Szállítási helyzet (a gép tisztításához, helytakarékos szállításához és tárolásához):

• Állítsuk be a tolókar legkisebb magasságát.
• Tartsuk meg egy kézzel a tolókart (1), és nyissuk fel a gyorsan állítható rögzítőkart (2).
• Hajtsuk előre a tolókart (1).
• Szükség esetén a gyorsan állítható rögzítőkar (2) lezárásával a tolókar a szállítási helyzetben rögzíthető.

Munkahelyzet (a gép tolásához):

• Hajtsuk hátra a tolókart (1), és tartsuk egy kézzel ebben a helyzetben.

• Zárjuk le a gyorsan állítható rögzítőkart (2).

• A gyorsan állítható rögzítőkart (2) annyira kell meghúzni, hogy teljesen lezárható legyen, és ebben az állapotában a tolókar szorosan rögzüljön a tolókartartó konzolban. Szükség esetén nyissuk fel a gyorsan állítható rögzítőkart, és csavarjuk be, ill. ki a csavart (3).

• Állítsuk be a tolókar magasságát.

2 Magasságállítás:

A teleszkópos tolókar magassága fokozat nélkül beállítható:

• Tartsuk meg egy kézzel a tolókar felső részét (4), és nyissuk fel a gyorsan állítható rögzítőkart (5).
• Húzzuk ki a tolókar felső részét (4) a tolókar felső részéből, ill. toljuk a tolókar alsó részébe, és állítsuk be a tolókar kívánt magasságát.
• Tartsuk meg egy kézzel a tolókar felső részét (4), és zárjuk le a gyorsan állítható rögzítőkart (5).
• A gyorsan állítható rögzítőkart (5) annyira kell meghúzni, hogy teljesen lezárható legyen, és ebben az állapotában a tolókar felső része szorosan rögzüljön a tolókar alsó részében. Szükség esetén nyissuk fel a gyorsan állítható rögzítőkart, és forgassuk el a recés anyát (6).

8.2 Kétkezes tolókar (ME 339)

Becsípődés veszélye!

A szorító csavargombok meglazítása esetén a tolókar felső része eldölhet. Ezért a szorító csavargombok meglazításakor mindig tartsuk egy kézzel a tolókar felső részét (2) a legfelső pontjánál.

A tolókar lehajtása:

Szállítási helyzet (a gép tisztításához, helytakarékos szállításához és tárolásához):

• Csavarjuk ki annyira a szorító csavargombokat (1), amíg a szabadforgási részen könnyedén nem járnak, majd hajtsuk előre a tolókar felső részét (2).

Munkahelyzet (a gép tolásához):

• Hajtsuk hátra a tolókar felső részét (2), és tartsuk egy kézzel ebben a helyzetben.
• Húzzuk meg erősen a szorító csavargombokat (1). Ügyeljünk a kábelvezető megfelelő elhelyezkedésére (3).

8.3 Fügyűjtő kosár

Beakasztás:

• Nyissuk ki és tartsuk nyitva a kidobónyilás fedelét (1).
• Akasszuk a fügyűjtő kosarat (2) a tartófülekkel (3) a gép hátoldalán található tartórészekre (4).
  • Zárjuk le a kidobónyílás fedelét (1).

Levétel:

• Nyissuk ki és tartsuk nyitva a kidobónyilás fedelét (1).
• Emeljük meg és vegyük le hátrafelé a fügyűjtő kosarat (2).
  • Zárjuk le a kidobónyílás fedelét (1).

8.4 Központi vágásmagasság- állítás

Öt különböző vágási magasság állítható be 30 mm és 70 mm között.

1. fokozat = legkisebb vágási magasság
2. fokozat = legnagyobb vágási magasság

Nagy-Britanniába szállított fúnyíró gépek esetén:

Hat különböző vágási magasság állítható be 20 mm és 70 mm között.
S. fokozat = legkisebb vágási magasság
5. fokozat = legnagyobb vágási magasság

A károsodások elkerülése érdekében a legkisebb vágási magasságot csak olyan füves területen javasolt használni, amely nem tartalmaz egyenetlenségeket.

A vágási magasság beállítása:

• Toljuk enyhén kifelé a fünyíró gépből a magasságállító kart (1), amíg a kar el nem válik a rögzítőfülektől (2).
• Nagyobb vágási magasság: Emeljük meg kissé a fünyíró gépet a magasságállító karral (1) (a kar előretolódik).

Kisebb vágási magasság: Nyomjuk kissé lefelé a fünyíró gépet a magasságállító karral (1) (a kar hátratolódik).

- Nyomjuk a magasságállító kart (1) a fúnyíró gép felé, amíg a rögzítőfülek (2) a karba nem kapaszkodnak. A választott vágási magasság a legelső rögzítőfülról (3) olvasható le.

9. Munkavégzési tanácsok

9.1 Általános rész

Sérülésveszély!

A vezetékeken esetlegesen keletkező csomókat azonnal bontsuk ki.

Fünyírás közben magunk mögött vezessük a csatlakozóvezetéket. Nyírás közben véletlenül megvághatjuk a csatlakozóvezetékeket, vagy megbotolhatunk bennük, ezért azok fokozott balesetveszélyt jelentenk. Ezért csak úgy végezzünk fünyírást, hogy a csatlakozóvezeték mindig látható módon, a már lenyírt felületen legyen.

A szép és tömör pázsit receptje a gyakori nyírás és a fű röviden tartása.

Forró és száraz időben ne nyírjuk túl rövidre a füvet, mert a naptól kiégve nem szép látványt nyújt!

Éles késsel szebb nyírási kép érhető el, mint tompával, ezért javasolt a kés rendszeres élezése (VIKING szakkereskedők).

9.2 Nyírás domboldalon

Biztonságtechnikai okokból ne használjuk a fűnyírogépet 25°-nál meredekebb lejtön. 25° (46,6%) lejtés 100 cm-es vízszintes távolságon 46,6 cm-es függőleges emelkedésnek felel meg.

9.3 A villanymotor megfelelő terhelése

Ne kapcsoljuk be a fünyíró gépet magas füben, ill. a legalacsonyabb vágási magasságon.

A fünyíró gép csak olyan mértékben terhelhető, hogy a villanymotor fordulatszáma ne csökkenjen jelentősen.

Ha csökken a fordulatszám, állítsunk be nagyobb vágási magasságot, és/vagy csökkentsük a haladási sebességet.

9.4 Ha megszorul a fünyíró kés

Azonnal kapcsoljuk ki a motort, és húzzuk ki a hálózati csatlakozódugót. Ezután szüntessük meg a hiba okát.

9.5 Túlterhelés elleni termikus motorvédelem

Amennyiben munka közben túlterhelés fordulna elő, a beépített termikus túlterhelés elleni védelem automatikusan kikapcsolja a motort.

A túlterhelés okai a következők lehetnek:

– túl magas fü nyírása vagy túl alacsony vágási magasság,
– túl nagy haladási sebesség,
- a h útés légcsatornája nincs megfelelően kitisztítva (szívórések),
- a f ünyíró kés tompa vagy kopott,
– nem megfelelő vagy túl hosszú a csatlakozóvezeték – feszültségcsökkenés (⇒ 11.1).

Ismételt üzembe helyezés

Legfeljebb 10 perces lehülési idő után (a környezeti hömérséklettöl függően) helyezzük a gépet ismét normál módon üzembe (⇔ 11.).

10. Biztonsági berendezések

10.1 Kétkezes kezelés

A villanymotor csak úgy kapcsolható be, ha jobb kézzel lenyomva tartjuk az indítógombot, majd bal kézzel a tolókarhoz húzzuk a motorleállító kart.

10.2 Motorfékes késleállító fék

A motorleállító kar elengedésekor a fünyíró kés 3 másodpercnél kevesebb idő alatt megáll.

A motorfékes késleállító fék lerövidíti a késleállási időt.

11. A gép üzembe helyezése

11.1 A gép elektromos csatlakoztatása

Áramütés veszélye!

Tartsuk be „A biztonság érdekében“ fejezetben foglalt biztonsági tudnivalókat (⇔ 4.).

Kábeldob használata esetén a csatlakozóvezetéket teljesen le kell tekerni, különben az elektromos ellenállás következtében teljesítményveszteség és túlmelegedés léphet fel.

Csatlakozóvezetékként csak olyan vezetékek használhatók, melyek nem könnyebbek a H07 RN-F DIN/VDE 0282 gumitömlős vezetéknél.

Min. keresztmetszet:

25 m hosszúságig: 3 x 1,5 mm² 50 m hosszúságig: 3 x 2,5 mm²

A csatlakozókábelek csatlakozóinak gumiból vagy gumibevonatúnak kell lenniük, és meg kell felelniük a DIN/VDE 0620 szabványnak.

A hálózati feszültségnek és a hálózati frekvenciának meg kell egyeznie az adattáblán, ill. a „Műszaki adatok“ (⇒ 18.) fejezetben feltüntetett értékekkel.

A hálózati csatlakozóvezetéknek megfelelően biztosítva kell lennie (⇔ 18.).

Ez a gép olyan áramellátó hálózaton működtethető, amelynek Z_max rendszer-impedanciája az átadási ponton (a ház bekötésénél) legfeljebb 0,49 ohm (50 Hz esetén).

A felhasználó köteles biztosítani, hogy a gépet csak a fenti követelményeket teljesítő áramellátó hálózaton használják. Szükség esetén a rendszerimpedanciára vonatkozó információk a helyi áramszolgáltató vállalattól kérhetők.

11.2 Kábel-tehermentesítő

A munkavégzés közben a kábeltehermentesítő megakadályozza a csatlakozóvezeték véletlen kihúzását és ezáltal a gép hálózati csatlakozójának esetleges sérülését.

Ezért a csatlakozóvezetéket a kábel- tehermentesítőn keresztül kell vezetni.

• Képezzünk hurkot a csatlakozóvezetéken (1), és vezessük át a nyíláson (2).
• Akasszuk a hurkot a kampóra (3), és húzzuk meg erősen.

11.3 A fünyíró gép bekapcsolása

Ne indítsuk be a motort magas füben, ill. a legalacsonyabb vágási magassággal, mivel ez megnehezíti a beindítást.

• Nyomjuk meg és tartsuk lenyomva az indítógombot (1). Húzzuk a motorleállító kart (2) a tolókarhoz, és tartsuk ott.
• Az indítógomb (1) a motorleállító kar (2) működtetése után elengedhető.

11.4 A fünyíró gép kikapcsolása

- Engedjük el a motorleállító kart (1). A motor és a fűnyíró kés rövid időn belül megáll.

11.5 Telítettségjelző

A fügyűjtő kosár a felső részén telítettségjelzővel (1) rendelkezik.

A fünyíró kés forgása révén keletkező, egyben a fügyűjtő kosár megtöltéséről gondoskodó légáram megemeli a telítettségjelzőt (2):

a fügyüjtő kosár megtelik a levágott füvel.

Amikor a fügyűjtő kosár megtelt füvel, lecsökken a légáram, és a telítettségjelző lesüllyed (3):

- a megtelt fügyűjtő kosarat ki kell üríteni (⇒ 11.6).

11.6 A fügyűjtő kosár ürítése

• Kapcsoljuk ki a motort ( 11.4), és akasszuk le a fügyűjtő kosarat ( 8.3).
• Nyissuk ki a fügyűjtő kosarat a zárónyelvnél (1), és hajtsuk fel a fügyűjtő kosár felső részét (2).
• Tartsuk a fügyűjtő kosarat az ábra szerint a fügyűjtő kosár felső részén (3) és a fügyűjtő kosár alsó részén (4) található fogantyúknál fogva, és ürítsük ki.

12. Karbantartás

12.1 Általános rész

Sérülésveszély!

Tartsuk be „A biztonság érdekében“ fejezetben foglalt biztonsági tudnivalókat ( 4.).

Évenkénti karbantartás szakszervizben:

A fünyíró gépet javasolt évenként egyszer szakszervizzel ellenőriztetni. Lehetőség szerint VIKING szakszervizhez forduljunk.

12.2 A gép tisztítása

Karbantartási gyakoriság: Minden használat után

- Akasszuk le a fügyűjtő kosarat (⇔ 8.3).

Sérülésveszély!

A fünyíró hátrabillentése előtt állítsuk a gépet szilárd, vízszintes, sík talajra. A gép a tisztítási helyzetben végzett munkák során felborulhat. Mindig a gép mellé álljunk. Soha ne végezzük a tisztítást a fünyíró gép mögött vagy előtt.

Az ME 339 C gép tisztítási helyzete:

• Hajtsuk le az egykezes tolókart (⇒ 8.1).
• Emeljük meg a kidobónyilás fedelét (1), majd billentsük hátra a fünyíró gépet és állítsuk a tolókartartó konzolra (2).
• Fektessük a tolókart (3) a talajra, és rögzítsük a gyorsan állítható rögzítőkarral (4) ebben a helyzetben.

Az ME 339 gép tisztítási helyzete:

• Hajtsuk le a kétkezes tolókart (⇒ 8.2).
• Billentsük hátra a fünyíró gépet és állítsuk a tolókar alsó részeire (5).

Tisztítási tudnivalók:

Minden használat után alaposan tisztítsuk meg a gépet. A gondos kezelés megóvja a gépet a károsodástól, és meghosszabbítja annak élettartamát.

A motor megfelelő hűtése érdekében tisztítsuk meg a hűtőlevegő útját (szívórések) a motorházfedél és a ház alsó része között a szennyeződésektől.

Tisztítsuk meg a fünyíró kést.

A fünyíró alsó részét kefével és vízzel tisztítsuk. A házra és a kidobócsatornára rakódott fúmaradványokat először fadarabbal lazítsuk fel.

Soha ne irányítsunk vízsugarat a motor részeire, a tömitésekre, a csapágyakra és az elektromos alkatrészekre, pl. a kapcsolókra. Ez költséges javításokat eredményezhet.

Ha a szennyeződések vízzel, kefe vagy rongy segítségével nem távolíthatók el, a VIKING speciális tisztítószer használatát javasolja (pl. STIHL speciális tisztítószer).

12.3 Villanymotor és kerekek

A villanymotor nem igényel karbantartást.

A kerekek csapágyai nem igényelnek karbantartást.

12.4 Az ME 339 gép tolókarjának felső része

Karbantartási gyakoriság: minden használat előtt

A tolókar felső része szigetelőréteggel van ellátva. Ha ez megsérül, a tolókar felső részét ki kell cserélni.

12.5 A fünyíró kés karbantartása

Karbantartási gyakoriság: minden használat előtt

• Billentsük a fünyíró gépet tisztítási helyzetbe (⇒ 12.2).
• Tisztítsuk meg a fünyíró kést (1), és ellenőrizzük épségét (barázdák, repedések), valamint kopását, és szükség esetén cseréljük ki.
• Ellenőrizzük a kés vastagságát legalább 5 ponton tolómérővel (2). A min. vastagságnak különösen a késszárnynál kell rendelkezésre állnia.

- Helyezzünk vonalzót (3) a kés elülső peremére, és mérjük meg a késélezés mértékét.

Kopáshatárok:

A késvastagságnak minden ponton legalább 1,6 mm-nek kell lennie.

A vágóélek az élezés során max. 5 m m - nyit köszörülhetők vissza.

Ha a fünyíró gépre nem a mellékelt kés van felszerelve, hanem pl. a külön tartozékként rendelhető mulcsozó kés, akkor ennek megfelelően más kopáshatárok érvényesek (lásd a Kit 339 készlet használati útmutatóját).

Sérülésveszély!

A kopott vagy sérült kés eltörhet és súlyos sérüléseket okozhat. Ezért minden esetben be kell tartani a kés karbantartására vonatkozó utasításokat.

Különösen tilos a fünyíró gépet sérült vagy kopott vágóegységgel (fünyíró kés, késrögzítő csavar és késtartó) üzembe helyezni.

A kések a használat helyétől és időtartamától függően különböző mértékben használódnak el. Ha a gépet homokos talajon, illetve gyakran száraz körülmények között használják, a kés nagyobb igénybevételnek van kitéve, és az átlagnál gyorsabban kopik.

A fünyíró kés cseréje során mindig cseréljük ki a késrögzítő csavart (4) is.

12.6 A fünyíró kés le- és felszerelése

A késrögzítő csavar sérüléseinek elkerülése érdekében a csavar meglazításához, ill. meghúzásához megfelelő hatlapú dugókulcsot (22 mm) kell használni.

1 Leszerelés:

• A fünyíró kés (2) ellentartásához megfelelő fadarabot (1) kell használni.
• Csavarjuk ki a késrögzítő csavart (3), és vegyük le a fünyíró kést (2).

2 Összeszerelés:

Sérülésveszély!

A fünyíró kést (2) csak az ábra szerint szabad felszerelni. A füleknek (6) lefelé, a felhajtott késszárnyaknak felfelé kell nézniük.

A késrögzítő csavarok előírt, 10 - 15 Nm-es meghúzási nyomatékát pontosan be kell tartani, mert ettől függ a vágóeszköz biztonságos rögzítése. Ezenkívül a késrögzítő csavart (3) Loctite 243 anyaggal is biztosítani kell.

• Tisztítsuk meg a kés felfekvő felületét és a késtartót.
• A fünyíró kést (2) a felhajtott élekkel felfelé kell felszerelni. A tartócsapoknak (4) a fünyíró kés furataiba (5) kell illeszkedniük.
• A fünyíró kés (2) ellentartásához megfelelő fadarabot (1) kell használni.
• Húzzuk meg a késrögzítő csavart (3) 10 - 15 Nm nyomatékkal.

12.7 A fünyíró kés élezése

Sérülésveszély!

Visszaszerelés előtt ellenőrizzük a kés épsegét. A kést ki kell cserélni, ha barázdák vagy repedések észlelhetők, ha az éleket több mint 5 mm-nyit visszaköszörülték, vagy ha a kés bármely pontján vékonyabb 1,6 mm-nél (⇒ 12.5).

A VIKING azt javasolja, hogy a fünyíró kés élezését szakember végezze. A rosszul élezett kés (hibás élezési szög, kiegyensúlyozatlanság stb.) hátrányosan befolyásolja a gép működését.

Élezési útmutató:

• Szereljük le a fünyíró kést (⇒ 12.6).
• A fünyíró kést köszörülés közben hűteni kell, pl. vízzel. Az acélnak nem szabad elkékülni, különben csökken az éltartóssága.
• A kiegyensúlyozatlanság miatti vibrációk elkerülése érdekében a késeket egyenletesen kell élezni.
• Be kell tartani a 30°-os élezési szöget.
• Élezés után a vágóélen keletkezett sorja szükség esetén finom csiszolópapírral távolítható el.

12.8 Tárolás (téli szünet)

A gépet száraz, zárt, pormentes helyiségben kell tárolni. A gépet úgy kell tárolni, hogy gyermekek ne férhessenek hozzá.

A fünyíró gépet csak üzembiztos állapotban javasolt tárolni, szükség esetén a tolókart célszerű lehajtani.

Legyen minden anyacsavar, csapszeg és csavar szorosan meghúzva, valamint cseréljük ki az olvashatatlanná vált veszély- és figyelmeztető jelzéseket, továbbá ellenőrizzük a teljes gép kopását és épségét. Az elhasználódott vagy sérült alkatrészeket ki kell cserélni.

A gép esetleges hibáit alapvetően a tárolás előtt javasolt megszüntetni.

A fünyíró gép hosszabb üzemen kívül helyezése (téli szünet) esetén vegyük figyelembe az alábbi pontokat:

• gondosan tisztítsuk meg a gép külső részeit,
• minden mozgó alkatrészt jól olajozzunk, ill. zsírozzunk meg.

13. Szállítás

13.1 A fünyíró gép hordozása és rögzítése

Sérülésveszély!

Tartsuk be „A biztonság érdekében“ fejezetben foglalt biztonsági tudnivalókat (⇔ 4.).

A gép hordozása:

• A fünyíró gépet kizárólag a szállítófogantyúknál (1, 2) fogva szabad megemelni. Ügyeljünk arra, hogy a testünk, különösen a lábak és a lábfejek mindig elég távol legyenek a fünyíró késtől.
• A fünyíró gép két kézzel úgy hordozható, ha egy kézzel a felső szállítófogantyúnál (2), a másik kézzel pedig az alsó szállítófogantyúnál (1) visszük,

vagy

- a fünyíró gép egy kézzel a felső szállítófogantyúnál (2) fogva hordozható.

A gép rögzítése szállításhoz:

• A fünyíró gépet a rakfelületen megfelelő rögzítőeszközökkel kell biztosítani.
• Rögzítsünk erősen köteleket, ill. hevedereket a fogantyúkhoz (1, 2).

14. Környezetvédelem

A lenyírt fű nem a szemétbe való, hanem komposztálni kell.

A csomagolások, a gép és a tartozékok újrahasznosítható anyagokból készültek,

hulladékkezelésüket megfelelő módon kell végezni.

A hulladékok szelektív, környezetbarát gyűjtése elősegíti a nyersanyagok újrahasznosítását. Ezért a gép szokásos használati időtartamának leteltével a gépet hulladékhasznosító gyűjtőhelyre kell szállítani. Az ártalmatlanítás során figyelembe kell venni a „Hulladékkezelés“ fejezetben foglaltakat (⇒ 4.7).

Forduljunk a helyi hulladékátvevő telephez vagy a szakszervizhez, hogy megtudjuk a hulladékok szakszerű kezelésének módját.

15. A kopás minimalizálása és a meghibásodások elkerülése

A VIKING gép sérülésének, ill. túlzott kopásának elkerülése érdekében feltétlenül tartsuk be az alábbi fontos tudnivalókat.

1. Kopó alkatrészek

A VIKING gépek egyes alkatrészei rendeltetésszerű használat mellett is normális kopásnak vannak kitéve, ezért a használat módjától és időtartamától függően időben ki kell cserélni őket.

Ilyen alkatrészek pl.:

- a kések

- a fügyűjtő kosár

2. A jelen használati útmutató előírásainak betartása

A VIKING gép használata, karbantartása és tárolása olyan gondosan történjen, amint az a jelen használati útmutatóban szerepel. A biztonsági, kezelési és karbantartási utasítások figyelmen kívül hagyásából származó minden kárért a használót terheli a felelősség.

Ez különösen érvényes az alábbi esetekre:

– nem megfelelően méretezett vezetékek (keresztmetszet),
– hibás elektromos csatlakoztatás (feszültség),
– a terméken a VIKING jóváhagyása nélkül végrehajtott változtatások,
– olyan eszközök vagy tartozékok használata, amelyek a gép vonatkozásában nem megengedettek, nem alkalmasak vagy minőségileg nem megfelelőek,
- a termék nem rendeltetésszerű használata,
– a termék sportrendezvényeken vagy egyéb versenyeken történő használata,
- a termék hibás alkatrészekkel történő további használata miatt bekövetkező károk.

3. Karbantartási munkák

A "Karbantartás" fejezetben leírt összes munkát rendszeresen el kell végezni.

Amennyiben ezeket a karbantartási munkálatokat a használó nem tudja maga elvégezni, a munkákat szakszervizzel kell elvégeztetni.

A VIKING azt javasolja, hogy a karbantartási és javítási munkákat csak VIKING szakszervizzel végeztessük.

A VIKING szakszerviz munkatársai oktatásokon vesznek részt, és rendelkezésükre állnak a cég által kiadott müszaki információk is.

Ezeknek a munkáknak az elmulasztása esetén olyan károk keletkezhetnek, amelyekért a használó felelős.

Ide tartoznak többek között:

• a hütőlevegő-vezetés (szívonyílások) nem megfelelő tisztítása miatt a hajtómotorban keletkezett károk,
  – a szakszerűtlen tárolás következtében fellépő korróziós és egyéb károk,
  – a gép sérülései minőségileg nem megfelelő pótalkatrészek használata miatt,
• a nem megfelelő időben vagy módon elvégzett, ill. olyan karbantartási vagy javítási munkákból adódó károk, amelyeket nem szakszervizben végeztek el.

16. Általános pótalkatrészek

Fünyíró kés

6320 702 0100

Késrögzítő csavar

6310 710 2800

A fünyíró kés rögzítőelemeit (pl. késrögzítő csavar) a kés cseréje, ill. felszerelése során mindig ki kell cserélni. Pótalkatrészek a VIKING szakkereskedőknél kaphatók.

17. A gyártó megfelelőségi nyilatkozata

Alulírott

VIKING GmbH

kijelentjük, hogy az alábbi adatokkal rendelkező gép:

kézi irányítású, hálózati üzemű fünyíró gép (ME)

Gyártó neve:

VIKING

Típus:

ME 339.0

ME 339.0 C

Sorozatazonosító:

6320

megfelel az alábbi EK-irányelveknek: 2000/14/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC, 2011/65/EC

A termék fejlesztése és gyártása a következő szabványokkal összhangban történt:

EN 60335-1, EN 60335-2-77

A megfelelőség értékelésére alkalmazott eljárás:

VIII. függelék (2000/14/EC)

A tanúsító szervezet neve és címe:

A müszaki dokumentáció összeállításának és őrzésének helye:

Johann Weiglhofer

VIKING GmbH

A gyártás éve és a sorozatszám a gép adattábláján található.

Mért zajteljesítményszint: 92,5 dB(A)

Garantált zajteljesítményszint: 93 dB(A)

Langkampfen,

2015-01-02 (ÉÉÉÉ-HH-NN)

VIKING GmbH

Weiglhofer

kutatási és termékfejlesztési igazgató

18. Műszaki adatok

ME 339.0 / ME 339.0 C:

Sorozatazonosító

6320

Motor, típus

villanymotor

Gyártó

Cleva

Típus

váltakozó áramú

Teljesítmény

univerzális motor

Frekvencia

50 Hz

Biztosíték

5 A

Védelmi osztály

||

Védettség

IPX 4

ME 339.0 / ME 339.0 C:

Vágószerkezet

típusa vágókés

Munkaszélesség 37 cm

Vágószerkezet

fordulatszáma 3200 1/min

2000/14/EC irányelv szerint:

Garantált

zajteljesítményszint

L_WAd 93 dB(A)

2006/42/EC irányelv szerint:

Munkahelyi

hangnyomásszint

L_pA 79 dB(A)

Mérési

bizonytalanság K_pA 1 dB(A)

Vágókés meghajtása állandó

Késrögzítő csavar

meghúzási

nyomatéka 10 - 15 Nm

Kerék-∅ elöl 150 mm

Kerék-∅ hátul 180 mm

Fügyüjtő kosár 40 l

Vágási magasság 30 - 70 mm

Vágási magasság

(csak Nagy-

EN 12096 szerinti megadott rezgési mutató:

Mért érték a_hw 0,82 m/s²

Mérési

bizonytalanság K_hw 0,41 m/s²

EN 20643 szerinti mérés

H/Sz/M 122/42/107 cm

Súly 14 kg

Súly (csak Nagy-

Britannia) 15 kg

ME 339.0 C:

EN 12096 szerinti megadott rezgési mutató:

Mért érték a_hw 0,55 m/s²

Mérési

bizonytalanság K_hw 0,28 m/s²

EN 20643 szerinti mérés

H/Sz/M 128/42/107 cm

Súly 14 kg

19. Hibakeresés

Szükség esetén forduljunk szakszervizhez, lehetőleg VIKING szakszervizhez.

Hiba:

Nem indul a motor.

Lehetséges ok:

– Nincs hálózati feszültség.

– Sérült a csatlakozókábel/dugasz, ill. az aljzat vagy a kapcsoló.

– Az indítógomb nincs megnyomva.

– Túl magas vagy túl nedves fű nyírásával a motor túlterhelődött.

- M üködésbe lépett a motorvédelem.

– A fünyíróház eltömödött.

– Meghibásodott a csatlakozódugóban található biztosíték (Nagy-Britannia számára készült változat).

Megoldás:

– Ellenőrizzük a biztosítékot (⇒ 11.1).

- E I I e n őrizzük és szükség esetén cseréljük ki a kábeleket/dugaszokat/kapcsolókat (⇒ 11.1).

– Nyomjuk meg az indítógombot (⇒ 11.3).

– Ne indítsuk be a motort magas füben, igazítsuk a vágási magasságot a körülményekhez (⇒ 8.4).

- Hagyjuk lehülni a gépet (⇒ 9.5).

– Tisztítsuk meg a fűnyíróházat (⇒ 12.2).

– Cseréljük ki a biztosítékot a csatlakozódugóban (✗).

Hiba:

Gyakran kiold a hálózati biztosíték.

Lehetséges ok:

– Nem megfelelő a csatlakozóvezeték.

– A hálózat túlterhelt.

– Túl magas vagy túl nedves fű nyírásával túlterheltük a gépet.

Megoldás:

– Használjunk megfelelő csatlakozóvezetéket (⇒ 11.1).

– Kapcsoljuk a gépet másik áramkörre.

– Igazítsuk a vágási magasságot és a sebességet a nyírás körülményeihez (⇔ 8.4).

Hiba:

Erős vibrációk üzem közben.

Lehetséges ok:

– Meglazult a késrögzítő csavar.

– A kés nincs kiegyensúlyozva.

Megoldás:

– Húzzuk meg a késtartó csavart (⇔ 12.6).

– Élezzük meg (egyensúlyozzuk ki) vagy cseréljük ki a kést (⇒ 12.7).

Hiba:

Egyenetlen vágás, a fü megsárgul.

Lehetséges ok:

- A f ünyíró kés tompa vagy kopott.

– A haladási sebesség túl nagy a vágási magassághoz képest.

Megoldás:

– Élezzük meg vagy cseréljük ki a fünyíró kést (⇒ 12.7).
– Csökkentsük a haladási sebességet, és/vagy válasszunk megfelelő vágási magasságot (⇔ 8.4).

Hiba:

Nehézkes az indítás, vagy csökken a motor teljesítménye.

Lehetséges ok:

– Túl magas vagy túl nedves fú nyírása.
- A f ünyíróház eltömödött.

Megoldás:

– Igazítsuk a vágási magasságot és a sebességet a nyírás körülményeihez (⇔ 8.4).
- Tisztítsuk meg a fűnyíróházat (előtte húzzuk ki a hálózati csatlakozódugót) (⇔ 12.2).

Hiba:

Eltömödött a kidobócsatorna.

Lehetséges ok:

– Kopott a fúnyíró kés.
– Túl magas vagy túl nedves fű nyírása.

Megoldás:

• Cseréljük ki a fünyíró kést (⇔ 12.7).
  – Igazítsuk a vágási magasságot és a sebességet a nyírás körülményeihez (⇒ 8.4).

20. Szervizelési időpontok

20.1 Az átadás igazolása

Modell: ____

Sorozatszám:

Dátum: ____ ____ ____ ____ ____

Következő szervizidöpont

Dátum: ____ ____ ____ ____ ____

20.2 A szervizelés igazolása

Kérjük, karbantartási munkák esetén adja át a jelen használati utasítást a VIKING szakkereskedőnek. A szakszerviz a használati utasításban található előnyomtatott helyeken igazolja a szervizelés elvégzését.

Az elvégzett szervizelés időpontja

A következő szervizelés időpontja

Cijenjeni kupci!
