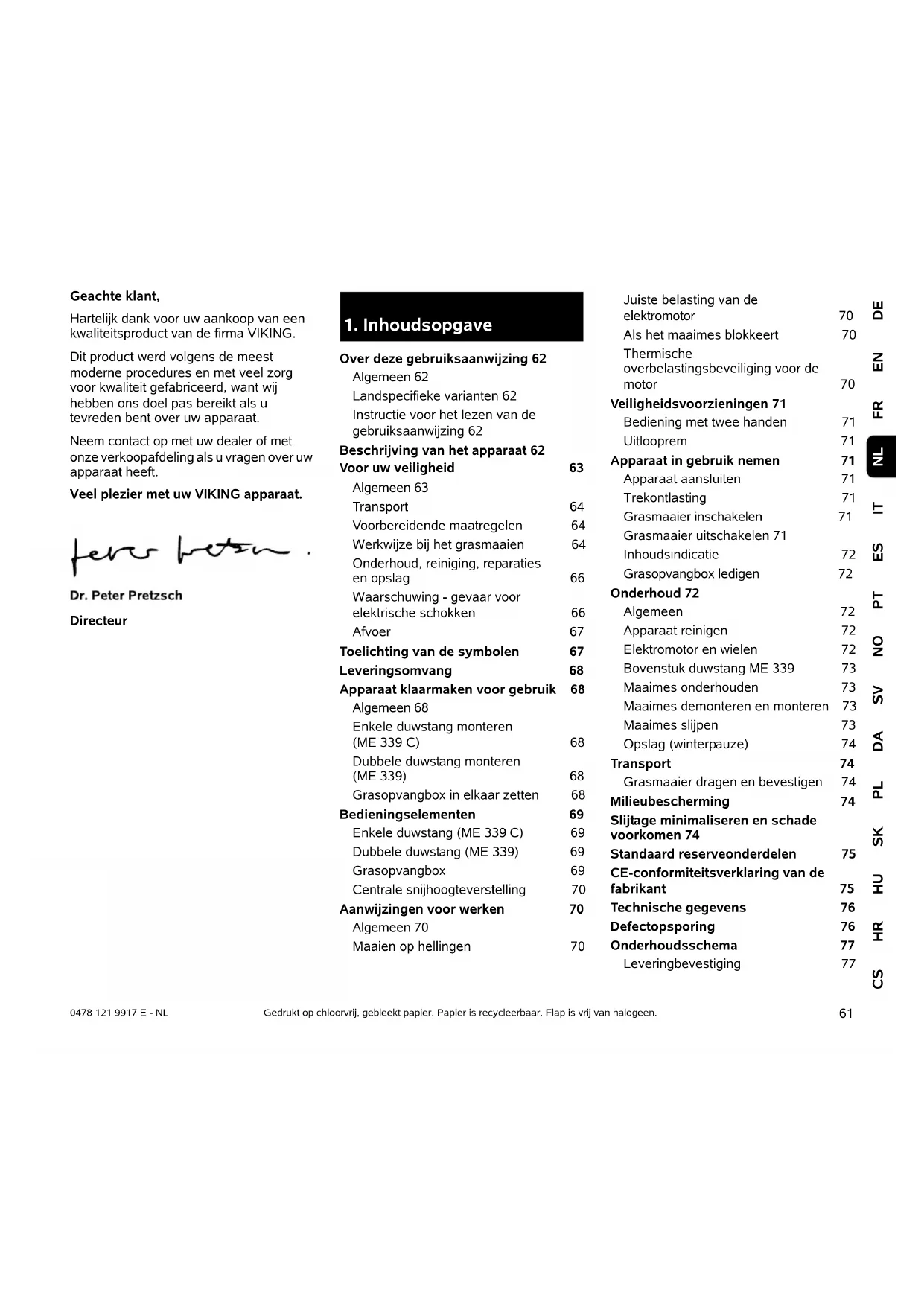

1. Inhoudsopgave

Over deze gebruiksaanwijzing 62

Algemeen 62

Landspecifieke varianten 62

Instructie voor het lezen van de gebruiksaanwijzing 62

Beschrijving van het apparaat 62

Voor uw veiligheid 63

Algemeen 63

Transport 64

Voorbereidende maatregelen 64

Werkwijze bij het grasmaaien 64

Onderhoud, reiniging, reparaties en opslag 66

Waarschuwing - gevaar voor elektrische schokken 66

Afvoer 67

Toelichting van de symbolen 67

Leveringsomvang 68

Apparaat klaarmaken voor gebruik 68

Algemeen 68

Enkele duwstang monteren (ME 339 C) 68

Dubbele duwstang monteren (ME 339) 68

Grasopvangbox in elkaar zetten 68

Bedieningselementen 69

Enkele duwstang (ME 339 C) 69

Dubbele duwstang (ME 339) 69

Grasopvangbox 69

Centrale snijhoogteverstelling 70

Aanwijzingen voor werken 70

Algemeen 70

Maaien op hellingen 70

Juiste belasting van de

elektromotor 70

Als het maaiimes blokkeert 70

Thermische

overbelastingsbeveiliging voor de motor

Veiligheidsvoorzieningen 71

Bediening met twee handen 71

Uitlooprem 71

Apparaat in gebruik nemen

Apparaat aansluiten 71

Trekontlasting 71

Grasmaaier inschakelen 71

Grasmaaier uitschakelen 71

Inhoudsindicatie 72

Grasopvangbox ledigen 72

Onderhoud 72

Algemeen 72

Apparaat reinigen 72

Elektromotor en wielen 72

Bovenstuk duwstang ME 339 73

Maaiimes onderhouden 73

Maaiimes demonteren en monteren 73

Maaiimes slijpen 73

Opslag (winterpauze) 74

Transport 74

Grasmaaier dragen en bevestigen 74

Milieubescherming 74

Slijtage minimaliseren en schade voorkomen 74

Standaard reserveonderdelen 75

CE-conformiteitsverklaring van de fabrikant 75

2. Over deze gebruiksaanwijzing

2.1 Algemeen

Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EC.

VIKING werkt voortdurend aan de ontwikkeling van zijn producten; wijzigingen in de levering qua vorm, techniek en uitvoering zijn daarom voorbehouden.

Op basis van gegevens of afbeeldingen uit dit boekje kunnen bijgevolg geen aanspraken worden gemaakt.

2.2 Landspecifieke varianten

VIKING levert afhankelijk van het leveringsland apparaten met verschillende stekkers en schakelaars.

In de afbeeldingen worden apparaten met eurostekkers weergegeven. Apparaten met andere stekkeruitvoeringen worden op dezelfde manier op de voeding aangesloten.

2.3 Instructie voor het lezen van de gebruiksaanwijzing

Afbeeldingen en teksten beschrijven bepaalde bedieningsstappen.

Alle pictogrammen die op het apparaat zijn aangebracht, worden in deze gebruiksaanwijzing toegelicht.

Kijkrichting:

kijkrichting bij gebruik 'links' en 'rechts' in de gebruiksaanwijzing: De gebruiker staat achter het apparaat en kijkt in de rijrichting naar voren.

Hoofdstukverwijzing:

naar de desbetreffende hoofdstukken en paragrafen met nadere uitleg wordt met een pijltje verwezen. Het volgende voorbeeld bevat een verwijzing naar een hoofdstuk: (⇔ 2.1)

Markeringen van tekstpassages:

De beschreven aanwijzingen kunnen zoals in de volgende voorbeelden gemarkeerd zijn.

Handelingen waarbij ingrijpen van de gebruiker vereist is:

- Bout (1) met een schroevendraaier losdraaien, hendel (2) activeren ...

Algemene opsommingen:

- productgebruik bij sport- of wedstrijdevenementen

Teksten met aanvullende betekenis:

Tekstpassages met aanvullende betekenis zijn met één van de onderstaand beschreven symbolen gemarkeerd om deze in de gebruiksaanwijzing extra te accentueren.

Gevaar!

Gevaar voor ongevallen en ernstig letsel. Bepaalde handelingen zijn noodzakelijk of verboden.

Waarschuwing!

Kans op letsel. Bepaalde handelingen voorkomen mogelijk of waarschijnlijk letsel.

Voorzichtig!

Minder ernstig letsel of materiële schade dat/die door bepaalde handelingen kan worden voorkomen.

Aanwijzing

Informatie voor een beter apparaatgebruik en om een mogelijk oneigenlijk gebruik te vermijden.

Teksten met afbeeldingverwijzing:

Afbeeldingen die het gebruik van het apparaat toelichten, vindt u geheel aan het begin van de gebruiksaanwijzing.

Het camerasymbool koppelt de afbeeldingen op de pagina's met afbeeldingen met het desbetreffende tekstgedeelte in de gebruiksaanwijzing.

3. Beschrijving van het apparaat

1 Bovenstuk duwstang
2 Onderstuk duwstang
3 Behuizing
4 Motorkap
5 Achterwiel
6 Voorwiel
7 Grasopvangbox
8 Bovenste transportgreep
9 Onderste transportgreep

10 Uitwerpklep
11 Draaiknop
12 Snelspanner
13 Motorstopbeugel
14 Hendel hoogteverstelling
15 Trekontlasting
16 Voeding
17 Startknop
18 Typeplaatje

4. Voor uw veiligheid

4.1 Algemeen

Tijdens de werkzaamheden met deze grasmaaier moeten de voorschriften ter preventie van ongevallen beslist in acht worden

genomen.

Lees de gehele gebruiksaanwijzing zorgvuldig door alvorens het apparaat in gebruik te nemen. Bewaar de

gebruiksaanwijzing goed.

Maak u vertrouwd met de verstelbare onderdelen en het gebruik van het apparaat.

Voor de eerste ingebruikname moeten instructies door de verkoper of een andere vakkundige worden gegeven.

Na het gebruik van alcohol, drugs of medicijnen die de reactiesnelheid nadelig beïnvloeden mag niet met de grasmaaier worden gewerkt.

Maai nooit als er personen, in het bijzonder kinderen of dieren, in de buurt zijn.

Denk eraan dat de gebruiker aansprakelijk is voor ongevallen met andere personen of voor materiële schade.

Leen het apparaat alleen uit aan personen die met dit model en de bediening ervan vertrouwd zijn. Geef altijd de gebruiksaanwijzing mee.

Let op - Gevaar voor ongevallen!

De grasmaaier is geschikt voor particulier gebruik en alleen voor het maaien van gras bedoeld. Een andere toepassing is niet toegestaan en kan gevaarlijk zijn of schade aan het apparaat tot gevolg hebben.

Om persoonlijk letsel van de gebruiker te vermijden, mag de grasmaaier bijvoorbeeld niet worden ingezet voor (onvolledige opsomming):

• het trimmen van bosjes, heggen en struiken,
  – het snoeien van rankgewassen,
• gazononderhoud op dakbeplantingen en in bloembakken,
  – het schoonmaken van voetpaden (opzuigen, wegblazen, sneeuwruimen),
• het hakselen en verkleinen van boom- en struikafval,
• het egaliseren van oneffenheden in de bodem, zoals bijv. molshopen,
  – het transporteren van maaigoed, buiten de in de daarvoor bedoelde grasopvangbox.

Let op - Gevaar voor ongevallen!

Gebruik alleen accessoires die door VIKING worden geleverd of uitdrukkelijk voor montage aan dit apparaat werden toegestaan. Er mogen ook geen wijzigingen worden aangebracht aan het apparaat.

Bij het gebruik op openbare terreinen, parken, sportvelden, langs wegen en op land- en bosbouwbedrijven moet u bijzonder behoedzaam te werk gaan.

Opgelet! Gevaar voor de gezondheid door trillingen! Een overmatige belasting door trillingen kan schade aan de

bloedsomloop en het zenuwstelsel veroorzaken, vooral bij personen met circulatiestoornissen. Raadpleeg een arts wanneer er symptomen optreden die door de trillingen zouden kunnen zijn veroorzaakt. Deze symptomen treden voornamelijk op bij de vingers, handen of polsen en zijn bijvoorbeeld (onvolledige opsomming):

- gevoelloosheid,

- p i j n ,

– slappe spieren,

– huidverkleuringen,

Laat het apparaat in geen geval gebruiken door kinderen, personen met beperkte lichamelijke, zintuiglijke of geestelijke vermogens of onvoldoende ervaring en kennis of personen die niet met de instructies vertrouwd zijn.

Kinderen of jongeren onder 16 jaar mogen het apparaat niet gebruiken. De minimumleeftijd van de gebruiker kan vastgelegd zijn in plaatselijke bepalingen.

Levensgevaar door verstikking!

Verstikkingsgevaar voor kinderen bij het spelen met verpakkingsmateriaal. Houd verpakkingsmateriaal altijd buiten het bereik van kinderen.

4.2 Transport

Werk uitsluitend met handschoenen om verwondingen door de scherpe randen van de apparatuur te voorkomen.

Schakel het apparaat voor het transport uit, trek de voedingskabel eraf en laat het mes tot stilstand komen.

Raadpleeg bij het optillen van het apparaat de informatie in het hoofdstuk 'Transport' (⇒ 13.).

Let op het gewicht van het apparaat en gebruik zo nodig voor het laden geschikte hulpmiddelen (laadhellingen, takels).

Maaimes bij het optillen en dragen niet aanraken.

Transporteer het apparaat uitsluitend met afgekoelde motor.

Maak het apparaat en de erbij getransporteerde apparatuur (bijv. grasopvangbox) met geschikte bevestigingsmaterialen (gordels, kabels, enz.) vast aan het laadoppervlak.

Houd u bij het transport van het apparaat aan de regionale wettelijke voorschriften, met name wat betreft de laadveiligheid en het transport van voorwerpen op laadoppervlakken.

4.3 Voorbereidende maatregelen

Personen die de gebruiksaanwijzing niet kennen, mogen het apparaat niet gebruiken.

Neem de gemeentelijk voorgeschreven tijden voor het gebruik van tuinapparatuur met motoraandrijving in acht.

Draag tijdens het maaien altijd vaste schoenen en een lange broek. Maai nooit op blote voeten of op sandalen.

Controleer het complete terrein waarop het apparaat wordt gebruikt en verwijder alle stenen, stokken, kabels, botten en alle andere voorwerpen die door het apparaat omhoog kunnen worden geslingerd.

Inspecteer vóór het gebruik altijd visueel of het snijgereedschap, de bevestigingsbouten en de complete snijeenheid intact zijn, let hierbij met name op een goede bevestiging, schade en slijtage (⇒ 12.5).

Vervang versleten of beschadigde onderdelen voordat u het apparaat in gebruik neemt. Onleesbare of beschadigde waarschuwingsaanwijzingen op het apparaat moeten worden vervangen. Ga hiervoor naar uw VIKING dealer.

Schakel de motor nooit zonder goed gemonteerd mes in. Gevaar voor oververhitting van de motor!

Gebruik de grasmaaier nooit met beschadigde veiligheidsvoorzieningen, beschermroosters, zonder werkende motorrem of zonder aangebouwde veiligheidsvoorzieningen, b. v. zonder uitwerpklep of zonder grasopvanginrichting.

Gebruik om veiligheidsredenen altijd een onbeschadigde grasopvangbox.

De op het apparaat geïnstalleerde schakelinrichtingen mogen niet worden verwijderd of overbrugd (b. v. de motorstopbeugel aan de duwstang vastbinden).

Raadpleeg de informatie in het hoofdstuk 'Waarschuwing - gevaar voor elektrische schokken' (⇒ 4.6).

4.4 Werkwijze bij het grasmaaien

Houd andere personen, in het bijzonder kinderen, en dieren uit de gevarenzone. Ga voorzichtig

te werk, zodat u andere personen niet in gevaar brengt.

Maai niet bij omgevingstemperaturen van minder dan +5°C.

Maai niet als het gras nat is en maai nooit als het regent. Door nat gras is er een verhoogde kans op ongevallen (minder stabiele ondergrond voor de gebruiker).

Maai alleen bij daglicht of bij goede verlichting.

Start het apparaat op een vlakke ondergrond. Bij het starten van de motor mag het apparaat niet worden gekanteld.

Start het apparaat voorzichtig, aanwijzingen in het hoofdstuk 'Apparaat in gebruik nemen' (⇒ 11.) opvolgen. Houd uw voeten op voldoende afstand van het snijgereedschap.

Werk altijd stapvoets en ga bij het werken met het apparaat vooral niet rennen. Door snel te lopen met het apparaat is er meer kans op letsel door struikelen, uitglijden enz.

Schakel de motor uit,

• als de maaier bij het transport over andere ondergronden dan gras moet worden opgetild,
• als u de grasmaaier van en naar het maaivlak verplaatst,
• voordat u de grasopvangbox verwijdert.

Zorg altijd voor een goede stand op hellingen. Maai niet op zeer steile hellingen om te voorkomen dat u de controle over het apparaat verliest.

Wees bijzonder voorzichtig als u op een helling van richting verandert om te voorkomen dat u de controle over het apparaat verliest.

Maai dwars op de helling, nooit naar boven of naar beneden om bij het eventueel verliezen van de controle over het apparaat niet nog eens door de rijdende grasmaaier te worden geraakt.

Let op - gevaar voor struikelen!

Wees bijzonder voorzichtig bij het achteruitrijden en bij het trekken van de grasmaaier.

Wees bijzonder voorzichtig als u het apparaat omdraait of naar u toe trekt.

Om veiligheidsredenen mag het apparaat niet op hellingen met een stijging van meer dan 25° (46,6 %) worden gebruikt.

Gevaar voor letsel!

Een stijging van de helling van 25° (46,6%) betekent een verticale stijging van 46,6 cm bij een horizontale lengte van 100 cm.

max. 25° 100 46,6

STOP

Neem de naloop van het werkgereedschap in acht. Het duurt meerdere seconden voordat het helemaal tot stilstand is gekomen.

Probeer niet om het mes te inspecteren zolang de grasmaaier werkt. Zolang het

maaimes loopt, mag de uitwerpklep niet worden geopend en/of mag de grasopvangbox niet worden verwijderd. Het ronddraaiende mes kan letsel veroorzaken.

Bevestig nooit voorwerpen aan de duwstang (b. v. werkkleding). Wikkel geen verlengsnoeren om de duwstang.

Het mes moet regelmatig worden gecontroleerd op veilige montage, schade en slijtage ( 12.5).

Opgelet - kans op letsel!

Houd handen of voeten nooit tegen of onder draaiende onderdelen. Raak het

ronddraaiende mes nooit aan. Blijf altijd uit de buurt van de uitwerpopening. Neem steeds de door de duwstang bepaalde veiligheidsafstand in acht.

Herhaaldelijke inschakelingen binnen korte tijd, in het bijzonder het 'spelen' met de startknop, moeten vermeden worden. Gevaar voor oververhitting van de motor!

De door dit apparaat veroorzaakte spanningsschommelingen bij het starten kunnen bij ongunstige omstandigheden op het net storingen veroorzaken bij andere inrichtingen die op dezelfde stroomkring zijn aangesloten. In dit geval moeten passende maatregelen worden genomen (b. v. aansluiting op een andere stroomkring dan de betroffen inrichting, gebruik van het apparaat op een stroomkring met een lagere impedantie).

Schakel de motor uit, trek de stekker eruit en controleer of het snijgereedschap geheel stilstaat,

• voordat u blokkades opheft of verstoppingen in het uitwerpkanaal verwijdert;
• als het snijgereedschap een vreemd voorwerp heeft geraakt. Het snijdgereedschap moet op eventuele schade worden gecontroleerd. De grasmaaier mag niet worden gebruikt als de messenas of motoras beschadigd of verbogen is. Kans op letsel door defecte onderdelen!
• voordat u de maaier controleert, reinigt of werkzaamheden aan de maaier uitvoert, b. v. snijhoogte instellen, duwstang omklappen/instellen;
• als de grasmaaier ongebruikelijk sterk begint te trillen. Het gehele apparaat, met name het snijgereedschap, moet in dit geval op eventuele beschadigingen en loszittende onderdelen worden gecontroleerd. Beschadigde onderdelen moeten vóór het verder gebruiken worden vervangen, losse onderdelen moeten worden bevestigd/vastgeschroefd.
• voordat u het apparaat verlaat of als het apparaat zonder toezicht is;
• voordat u het apparaat optilt of draagt;
• vóór het transport.
  Een maaier met draaiende motor of aangesloten voedingskabel mag nooit worden opgetild of gedragen.
  Vervoer geen personen, met name kinderen of voorwerpen, met het apparaat.

4.5 Onderhoud, reiniging, reparaties en opslag

Schakel de motor uit en trek de netstekker eruit voordat u werkzaamheden aan het apparaat verricht, voordat u de grasmaaier afstelt of schoonmaakt of voordat u controleert of de voedingskabel verstrengeld of beschadigd is.

Draag altijd stevige handschoenen bij werkzaamheden aan de snijeenheid.

Laat het apparaat voor opslag in een gesloten ruimte, voor onderhoud en voor reiniging volledig afkoelen.

Verricht alleen onderhoudswerkzaamheden die in de gebruiksaanwijzing worden beschreven. Laat alle andere werkzaamheden door een vakhandelaar uitvoeren.

VIKING raadt aan onderhoudswerkzaamheden en reparaties uitsluitend bij de VIKING vakhandelaar te laten uitvoeren.

VIKING vakhandelaars volgen regelmatig cursussen en krijgen voortdurend technische informatie ter beschikking gesteld.

Neem altijd contact op met een vakhandelaar als u niet over de vereiste kennis of gereedschappen beschikt (VIKING beveelt u de VIKING vakhandelaar aan).

Gebruik uitsluitend hoogwaardige gereedschappen, accessoires en reserveonderdelen. Anders is er kans op letsel of schade aan het apparaat.

VIKING raadt aan originele gereedschappen, accessoires en onderdelen van VIKING te gebruiken. Deze zijn wat betreft eigenschappen optimaal op het apparaat en de eisen van de gebruiker afgestemd.

Originele VIKING reserveonderdelen zijn herkenbaar aan het VIKING reserveonderdeelnummer, aan het opschrift VIKING en eventueel aan het VIKING reserveonderdeelteken. Op kleine onderdelen kan ook alleen het teken staan.

Zorg voor een veilig gebruik van het apparaat doordat alle moeren, bouten en schroeven goed zijn aangehaald.

Controleer regelmatig of de grasopvangbox versleten of beschadigd is of niet goed meer werkt.

Als het snijgereedschap of de grasmaaier op een hindernis of een vreemd voorwerp stuit, moet de motor worden uitgeschakeld, de stekker uit het stopcontact worden getrokken en door een deskundige worden gecontroleerd.

Onleesbaar geworden waarschuwingsaanwijzingen op het apparaat moeten worden vervangen. Ga hiervoor naar uw VIKING vakhandelaar.

De aansluitkabel mag alleen door erkende elektriciens worden gerepareerd of worden vervangen.

Om brandgevaar te voorkomen, moet u de gebieden tussen de motorkap en de behuizing, in het bijzonder de luchtopeningen vrij houden van bijv. gras, stro, mos, bladeren of uitstromend vet.

Als onderdelen of veiligheidsvoorzieningen voor onderhoudswerkzaamheden zijn verwijderd, moeten deze weer meteen en correct worden aangebracht.

Grasmaaier na het gebruik zorgvuldig reinigen. Gebruik nooit hogedrukreinigers en reinig de grasmaaier niet onder stromend water (bijv. met een tuinslang). Gebruik geen agressieve reinigingsmiddelen. Dergelijke reinigingsmiddelen kunnen kunststoffen en metalen zodanig beschadigen dat de veiligheid van uw VIKING apparaat wellicht in het geding komt.

Inspecteer het gehele apparaat op gezette tijden, in het bijzonder voor de opslag van het apparaat tijdens een langere werkpauze (winterpauze), op slijtage of beschadigingen. Vervang versleten of beschadigde onderdelen, zodat het apparaat altijd veilig kan worden gebruikt.

Berg de afgekoelde grasmaaier op in een droge, afgesloten ruimte buiten het bereik van kinderen.

4.6 Waarschuwing - gevaar voor elektrische schokken

Opgelet! Gevaar voor stroomstoten! Voor de elektrische veiligheid zijn de voedingskabel, stekker, aan/uitknop en de aansluitkabel erg belangrijk. Beschadigde kabels, koppelingen en stekkers of aansluitkabels die niet aan de voorschriften voldoen, mogen niet gebruikt worden, zodat gevaar voor elektrische schokken kan worden voorkomen. Controleer de aansluitkabel regelmatig op beschadigingen of slijtage (barsten).

Gebruik nooit een beschadigde verlengkabel. Vervang defecte kabels door nieuwe en repareer verlengkabels niet.

Gebruik het apparaat nooit als de kabels beschadigd of versleten zijn.

Gevaar voor stroomstoten!

Een beschadigde kabel mag niet op het stroomnet worden aangesloten en u mag een beschadigde kabel niet aanraken voordat deze is losgekoppeld.

Gevaar voor stroomstoten!

Beschadigde kabels, koppelingen en stekkers of aansluitkabels die niet aan de voorschriften voldoen, mogen niet worden gebruikt.

De kabel tijdens het maaien op afstand van het mes houden.

Gebruik uitsluitend vochtwerende verlengkabels voor buitengebruik die voor het gebruik met het apparaat geschikt zijn (⇒ 11.1).

Ofsochoon de aandrijfmotor tegen opspattend water beschermd is, mag de grasmaaier niet bij regen en ook niet in een natte omgeving

worden gebruikt.

Laat het apparaat niet onbeschermd in de regen staan.

Verwijder de aansluitkabel met de stekker en de stekkerbus en trek niet aan de aansluitkabels zelf.

U mag het apparaat alleen op een voeding aansluiten die beveiligd is door een foutstroombeveiliging met een afschakelstroom van maximaal 30 mA. Voor nadere informatie kunt u terecht bij de elektricien.

Bedenk dat de grasmaaier bij het aansluiten op een stroomaggregaat door spanningsschommelingen kan worden beschadigd.

Let er altijd op dat de gebruikte voedingskabels voldoende beveiligd zijn.

Omwille van de elektrische veiligheid moet de elektrokabel op de duwstang altijd goed gemonteerd zijn (⇔ 7.2).

4.7 Afvoer

Voer een apparaat aan het eind van de levensduur ervan op de daarvoor bestemde wijze af. Maak het apparaat onbruikbaar vóór het als afval verwerkt wordt. Verwijder ter voorkoming van ongevallen in het bijzonder de voedingskabel resp. de elektrische kabel van de duwstang naar de motor.

Kans op letsel door het maaiimes!

Laat ook een grasmaaier aan het eind van de levensduur ervan nooit zonder toezicht staan. Bewaar het apparaat en het maaimes altijd buiten het bereik van kinderen.

5. Toelichting van de symbolen

Let op!

Lees vóór inbedrijfstelling de gebruiksaanwijzing.

Gevaar voor letsel!

Pas op voor scherp maai- mes. Het maaiimes loopt na het uitschakelen nog een aantal seconden na (motor/ messenrem). Schakel de motor uit en trek de netstekker eruit, voordat u werkzaamheden aan het snijgereedschap verricht, voordat u onderhouds- en reinigingswerkzaamheden verricht, voordat u contro-leert of de voedingskabel verstrengeld of beschadigd is en voordat u het apparaat onbeheerd achterlaat.

Gevaar voor stroomsto- ten! Houd de aansluitkabel op afstand van het snijgereedschap.

ME 339:

Motor starten.

ME 339 C:

Motor starten.

ME 339 C:

Motor uitschakelen.

6. Leveringsomvang

Pos. Omschrijving Aant.

A Basisapparaat 1

B Bovenste gedeelte van de 1 grasopvangbox

C Onderste gedeelte 1 grasopvangbox

D Pen 2

-Gebruiksaanwijzing 1

ME 339 C:

E Ring 2

F Bout 1

G Pen 1

H Klemstuk 2

I Snelspanner 1

ME 339:

J Bout met vlakke kop 2

K Kabelgeleiding 1

L Draaiknop 2

M Kabelclip 1

7. Apparaat klaarmaken voor gebruik

7.1 Algemeen

Gevaar voor letsel

Neem de

veiligheidswaarschuwingen in het hoofdstuk 'Voor uw veiligheid' in acht. (⇒ 4.).

- Zet het apparaat voor alle beschreven werkzaamheden op een vlakke en stevige ondergrond.

7.2 Enkele duwstang monteren (ME 339 C)

• Enkele duwstang (1) in werkstand in duwstangconsole (2) plaatsen en vasthouden.
• Klemstukken (H) links en rechts zoals afgebeeld in duwstangconsole (2) leggen. Ring (E) op bout (F) schuiven en bout (F) van binnen naar buiten door klemstukken en onderstuk duwstang geleiden.
• Ring (E) aanbrengen.
• Pennen (G) in snelspanner (I) zetten en beide samen op bout (F) schroeven.
• Snelspanner (3) sluiten.
• De snelspanner (3) moet zo stevig vastgedraaid zijn dat deze geheel kan worden gesloten en de duwstang dan stevig in de duwstangconsole zit. Zo nodig snelspanner weer losdraaien en bout (F) erin of eruit draaien.

Elektrokabel monteren:

• Elektrokabel (1) zoals afgebeeld in kabellabyrint (2) op de duwstangconsole leggen. Op juiste positie van de kabelbinder (3) in het kabellabyrint letten.
• Elektrokabel (1) in houder (4) op de duwstangmanchet drukken. De elektrokabel moet bij het onderstuk duwstang strak tegen de buis van de duwstang liggen.

7.3 Dubbele duwstang monteren (ME 339)

Bovenstuk duwstang monteren:

• Bout met vlakke kop (J) door de kabelgeleiding (K) steken en de elektrokabel (1) vasthaken.
• Dubbele duwstang (2) op beide onderstukken duwstang (3) steken. Bouten met vlakke kop (J) – rechts met kabelgeleiding (K), links zonder – van binnen naar buiten door boringen steken en met draaiknoppen (L) vastschroeven.

Kabelclip monteren:

Gevaar voor stroomstoten!

Om schade aan de isolatielaag van de duwstang te voorkomen, kabelclip alleen met de hand erop drukken en geen gereedschap (bijv. hamer, schroevendraaier) gebruiken.

- Elektrokabel (1) met kabelclip (M) op bovenstuk duwstang bevestigen. Houd op het bovenstuk van de duwstang een afstand van 25 - 27 cm tussen kabelclip en schakelaar aan.

7.4 Grasopvangbox in elkaar zetten

• Bovenstuk van grasopvangbox (B) op onderstuk van grasopvangbox (C) plaatsen. De juiste positie in de geleiders (1) respecteren.

• Bouten (D) van binnen door de betreffende openingen drukken.

• Laat het bovenstuk van de grasopvangbox (B) in het onderstuk van de grasopvangbox klikken door hier licht op te drukken.

• Grasopvangbox vasthaken ( 8.3).

8. Bedieningselementen

8.1 Enkele duwstang (ME 339 C)

De grasmaaier ME 339 C is voorzien van een instelbare telescoopduwstang.

Gevaar voor stroomstoten! De elektrokabel moet altijd in de manchet en de console van de duwstang worden vastgezet. De elektrokabel moet met de duwstang in de hoogste stand bij het verstelbereik van de telescoopduwstang iets doorhangen ( 7.2).

Gevaar voor knellen! Door het losdraaien van de snelspanners kan de duwstang omklappen of in elkaar worden gedrukt. Houd de duwstang (1) daarom steeds met een hand op het hoogste punt vast, terwijl u de snelspanners opent.

1 Duwstang omklappen:

Transportstand (voor het reinigen van het apparaat en voor ruimtebesparend transporteren en opslaan):

• Duwstang op laagste stand zetten.
- Duwstang (1) met een hand vasthouden en snelspanners (2) openen.

• Duwstang (1) naar voren omklappen.
• Zo nodig kan de snelspanner (2) worden gesloten en de duwstang in de transportstand worden vastgezet.

Werkstand (voor het duwen van het apparaat):

• Duwstang (1) naar achteren opklappen en met een hand vasthouden.
• Snelspanner (2) sluiten.
• De snelspanner (2) moet zo stevig vastgedraaid zijn dat deze geheel kan worden gesloten en de duwstang dan stevig in de duwstangconsole zit. Zo nodig snelspanner weer losdraaien en bout (3) erin of eruit draaien.
  • Hoogte van duwstang instellen.

2 Hoogteverstelling:

de hoogte van de telescoopduwstang kan traploos worden ingesteld:

• Bovenstuk duwstang (4) met een hand vasthouden en snelspanners (5) openen.
• Bovenstuk duwstang (4) uit onderstuk duwstang trekken of in onderstuk duwstang schuiven en duwstang op gewenste hoogte zetten.
• Bovenstuk duwstang (4) met een hand vasthouden en snelspanners (5) sluiten.
• De snelspanner (5) moet zo stevig vastgedraaid zijn dat deze geheel kan worden gesloten en het bovenstuk duwstang stevig in het onderstuk duwstang zit. Zo nodig snelspanner weer losdraaien en kartelmoer (6) verdraaien.

8.2 Dubbele duwstang (ME 339)

Gevaar voor knellen! Door het losdraaien van de draaiknoppen kan het bovenstuk van de duwstang omklappen. Houd het bovenstuk van de duwstang (2) daarom steeds op het hoogste punt met één hand vast, terwijl u de draaiknoppen losdraait.

Duwstang omklappen:

Transportstand (voor het reinigen van het apparaat en voor ruimtebesparend transporteren en opslaan):

• Draai de draaiknoppen (1) zo ver los dat deze gemakkelijk over de schroefdraadloze gedeeltes heen en weer gaan en klap het bovenstuk duwstang (2) naar voren om.

Werkstand (voor het duwen van het apparaat):

• Bovenstuk duwstang (2) naar achteren opklappen en met een hand vasthouden.
• Draaiknoppen (1) vastschroeven. Op juiste positie van de kabelgeleider (3) letten.

8.3 Grasopvangbox

Monteren:

• Uitwerpklep (1) openen en vasthouden.
• Haak de grasopvangbox (2) met de bevestigingsnokken (3) in de bevestigingen (4) achterop het apparaat.
  • Uitwerpklep (1) sluiten.

Demonteren:

• Uitwerpklep (1) openen en vasthouden.
• Grasopvangbox (2) optillen en naar achteren wegnemen.
• Uitwerpklep (1) sluiten.

8.4 Centrale

snijhoogteverstelling

Er kunnen vijf verschillende snijhoogtes tussen 30 mm en 70 mm worden ingesteld.

Stand 1 = laagste snijhoogte

Stand 5 = hoogste snijhoogte

Grasmaaier voor Groot-Brittannië:

Er kunnen zes verschillende snijhoogtes tussen 20 mm en 70 mm worden ingesteld.

Stand S = laagste snijhoogte

Stand 5 = hoogste snijhoogte

Ter voorkoming van schade moet de laagste snijhoogte alleen worden gebruikt op gazons zonder oneffenheden.

Snijhoogte instellen:

• Hendel hoogteverstelling (1) iets van de grasmaaier wegdrukken totdat de klemnokken (2) de hendel vrijgeven.
• Hogere snijhoogte: grasmaaier met de hendel hoogteverstelling (1) omhoog zetten (hendel wordt naar voren geschoven). Lagere snijhoogte: grasmaaier met de hendel hoogteverstelling (1) omlaag zetten (hendel wordt naar achteren geschoven).

- Hendel hoogteverstelling (1) naar de grasmaaier drukken totdat de klemnokken (2) in de hendel vallen. De geselecteerde snijhoogte kan op de voorste klemnok (3) worden afgelezen.

9. Aanwijzingen voor werken

9.1 Algemeen

Gevaar voor letsel!

Eventuele knopen in de kabel meteen ontwarren.

Voer de aansluitkabel bij het maaien achter u aan mee. Aansluitkabels kunnen per ongeluk bij het maaien worden doorgesneden of u kunt erover struikelen. Ze houden daarom een groot gevaar voor ongevallen in. Maai daarom alleen zo, dat de aansluitkabel altijd goed zichtbaar in het reeds gemaaide gazongedeelte ligt.

Door regelmatig te maaien en het gras kort te houden, krijgt u een mooi en dicht gazon.

Maai het gazon bij warm en droog weer niet te kort, omdat het anders door de zon verbrandt en er lelijk uit gaat zien!

Met een scherp mes is het maaibeeld mooier dan met een bot mes. Slijp het daarom regelmatig (VIKING vakhandelaar)

9.2 Maaien op hellingen

Om veiligheidsredenen mag de 11 grasmaaier uitsluitend bij hellingen tot max. 25° worden gebruikt. 25° (46,6°) betekent een verticale stijging van 46,6 cm bij een horizontaal traject van 100 cm.

9.3 Juiste belasting van de elektromotor

Schakel de grasmaaier niet in hoog gras of met de laagste snijhoogte in.

De grasmaaier mag slechts zo sterk worden belast, dat het elektromotortoerental daarbij niet aanzienlijk daalt.

Stel bij een dalend toerental een hogere snijhoogte in en/of reducer de snelheid vooruit.

9.4 Als het maaiimes blokkeert

Zet onmiddellijk de motor af en trek de netstekker eruit. Hef vervolgens de oorzaak van de storing op.

9.5 Thermische

overbelastingsbeveiliging voor de motor

Treedt tijdens de werkzaamheden een overbelasting op, dan schakelt de thermische overbelastingsbeveiliging de motor automatisch uit.

Oorzaken van overbelasting:

• maaien van te hoog gras of bij te laag ingestelde snijhoogte,

• te grote snelheid vooruit,

• slechte reiniging van de koelluchttoevoer (ventilatiesleuven)
  – maaiimes is bot of versleten,

• niet geschikte of te lange aansluitkabel - spanningsverlies (⇒ 11.1).

Opnieuw in gebruik nemen

Na een afkoelingsperiode van max. 10 min. (afhankelijk van de omgevingstemperatuur) kan het apparaat weer normaal worden ingeschakeld (⇒ 11.).

10. Veiligheidsvoorzieningen

10.1 Bediening met twee handen

De elektromotor kan alleen worden ingeschakeld door de startknop met de rechterhand in te drukken en vast te houden en daarna de motorstopbeugel met de linkerhand naar de duwstang te trekken.

10.2 Uitlooprem

Na het loslaten van de motorstopbeugel komt het maairnes na minder dan 3 seconden tot stilstand.

Een geïntegreerde uitlooprem verkort de uitlooptijd tot de stilstand van de messen.

11. Apparaat in gebruik nemen

11.1 Apparaat aansluiten

Gevaar voor stroomstoten!

Neem de veiligheidswaarschuwingen in het hoofdstuk 'Voor uw veiligheid' in acht. (⇔ 4.).

Bij gebruik van een kabelhaspel moet de aansluitkabel volledig zijn afgewikkeld, anders kan door elektrische weerstanden verlies van het vermogen en oververhitting ontstaan.

Als aansluitkabels mogen alleen kabels worden gebruikt die niet lichter zijn dan de rubberen kabels H07 RN-F DIN/VDE 0282.

Minimale diamater:

tot 25 m lengte: 3 x 1,5 mm ^2 tot 50 m lengte: 3 x 2,5 mm ^2

De koppelingen van de aansluitkabel moeten van rubber zijn of met rubber bekleed zijn en moeten voldoen aan de norm DIN/VDE 0620.

Voedingsspanning en netfrequentie moeten overeenstemmen met de specificaties op het typeplaatje of de specificaties in het hoofdstuk 'Technische gegevens' (⇒ 18.).

De voedingskabel moet goed afgeschermd zijn (⇔ 18.).

Dit apparaat is geschikt voor een voedingsnet met een systeemimpedantie Z_max op het afnamepunt (huisaansluiting) van maximaal 0,49 ohm (bij 50 Hz).

De gebruiker moet controleren of het apparaat alleen wordt gebruikt op een voedingsnet dat aan deze vereisten voldoet. Vraag zo nodig bij de plaatselijke energiebedrijven naar de betreffende systeemimpedantie.

11.2 Trekontlasting

Tijdens het werken voorkomt de trekontlasting het onbedoeld lostrekken van de aansluitkabel en daardoor mogelijke schade aan de voedingsaansluiting op het apparaat.

Hiertoe moet de aansluitkabel door de trekontlasting worden geleid.

• Met de aansluitkabel (1) een lus vormen en door de opening (2) geleiden.
• Leg de lus over de haak (3) heen en trek deze aan.

11.3 Grasmaaier inschakelen

Start de motor niet in hoog gras of op de laagste snijhoogte, om moeilijk starten te voorkomen.

• Druk de startknop (1) in en houd deze ingedrukt. Trek de motorstopbeugel (2) naar de duwstang en houd deze vast.
• De startknop (1) kan na het bedienen van de motorstopbeugel (2) worden losgelaten.

11.4 Grasmaaier uitschakelen

- Motorstopbeugel (1) loslaten. De motor en het maairnes komen na een korte uitlooptijd tot stilstand.

11.5 Inhoudsindicatie

Op het bovenstuk van de grasopvangbox bevindt zich een inhoudsindicatie (1).

De luchtstroom die door het draaien van het maairnes wordt veroorzaakt en waardoor de grasopvangbox wordt gevuld, tilt de inhoudsindicatie op (2): De grasopvangbox wordt gevuld met maaigoed.

Naarmate er meer gras in de grasopvangbox komt, wordt deze luchtstroom minder krachtig en zakt de inhoudsindicatie (3):

- Volle grasopvangbox ledigen (⇒ 11.6).

11.6 Grasopvangbox ledigen

• Motor uitschakelen ( 11.4) en grasopvangbox loshaken ( 8.3).
• De grasopvangbox bij de sluitlip grasopvangbox (1) openen en het bovenstuk van de grasopvangbox (2) naar boven openklappen.
• Grasopvangbox zoals afgebeeld aan de handgrepen in het bovenstuk grasopvangbox (3) en in het onderstuk grasopvangbox (4) vasthouden en ledigen.

12. Onderhoud

12.1 Algemeen

Gevaar voor letsel!

Neem de veiligheidswaarschuwingen in het hoofdstuk 'Voor uw veiligheid' in acht. (⇔ 4.).

Jaarlijks onderhoud door de vakhandelaar:

De grasmaaier moet elk jaar door een vakhandelaar worden geïnspecteerd. VIKING beveelt u de VIKING vakhandelaar aan.

12.2 Apparaat reinigen

Onderhoudsinterval: na elk gebruik

- Grasopvangbox loshaken ( 8.3).

Gevaar voor letsel!

Plaats de maaier op een vaste, horizontale en effen ondergrond voordat u de maaier op zijn kant zet. Apparaat kan bij werkzaamheden in de reinigingspositie omvallen. Sta altijd aan de zijkant van het apparaat. Werk nooit vóór of achter de maaier.

Reinigingspositie ME 339 C:

• Enkele duwstang omklappen (⇒ 8.1).
• Uitwerpklep (1) optillen, grasmaaier omhoog kantelen en op de duwstangconsole (2) zetten.

- Duwstang (3) op de bodem laten rusten en met snelspanner (4) in deze positie vastzetten.

Reinigingspositie ME 339:

• Dubbele duwstang omklappen ( 8.2).
- Grasmaaier omhoog kantelen en op de onderstukken van de duwstang (5) zetten.

Aanwijzingen voor het reinigen:

Reinig het apparaat na elk gebruik grondig. Door uw apparaat voorzichtig te behandelen, beschermt u het tegen beschadigingen en verlengt u de levensduur.

Verwijder verontreinigingen van de koelluchttoevoer (ventilatiesleuven) tussen de motorkap en het onderstuk van de behuizing om voldoende koeling van de motor te kunnen garanderen.

Reinig het maaiimes.

Reinig de onderkant van de grasmaaier met een borstel en water. Maak eerst de aangekoekte grasresten in de behuizing en in het uitwerpkanaal met een houten staaf los.

Richt waterstralen nooit op motoronderdelen, pakkingen, lagers en elektrische onderdelen zoals schakelaars. Dit kan leiden tot dure reparaties.

Als u vuil niet met water, met een borstel of met een doek kunt verwijderen, raadt VIKING aan een speciaal reinigingsmiddel te gebruiken (bijv. STIHL speciale reiniger).

12.3 Elektromotor en wielen

De elektromotor is onderhoudsvrij.

De lagers van de wielen zijn onderhoudsvrij.

12.4 Bovenstuk duwstang ME 339

Onderhoudsinterval: voor elk gebruik

Het bovenstuk van de duwstang is voorzien van een isolatielaag. Bij beschadiging van deze isolatielaag moet het bovenstuk van de duwstang vervangen worden.

12.5 Maaimes onderhouden

Onderhoudsinter voor elk gebruik

• Klap de grasmaaier omhoog in de reinigingspositie (⇒ 12.2).
• Reinig het maairnes (1) en controleer het op beschadigingen (inkepingen of scheuren) en slijtage. Vervang het maairnes indien nodig.
• Dikte van het mes op minstens 5 punten met schuifmaat (2) meten. Met name ook bij de mesvleugels is de minimale dikte essentieel.
• Leg een liniaal (3) tegen de voorste mesrand en meet de slijtage.

Slijtagegrenzen:

De dikte van het mes moet overal minstens 1,6 mm zijn.

De lemmeten mogen bij het slijpen maximaal 5 m m worden afgeslepen.

Als niet het meegeleverde mes, maar bijv. het als accessoire verkrijgbare mulchmes op de grasmaaier gemonteerd

is, gelden navenant andere slijtagegrenzen (zie gebruiksaanwijzing Kit 339).

Gevaar voor letsel!

Een versleten of beschadigd mes kan afbreken en ernstig letsel veroorzaken. Neem daarom altijd de onderhoudsinstructies voor het mes in acht.

De grasmaaier mag met name niet in gebruik worden genomen als er onderdelen van de snijeenheid (bestaande uit maairnes, mesbout en meshouder) beschadigd of versleten zijn.

Afhankelijk van de toepassing en de gebruiksduur zijn de messen in meer of mindere mate slijtagegevoelig. Als u het apparaat op een zanderige ondergrond in droge omstandigheden gebruikt, slijt het mes door een sterkere belasting sneller dan gemiddeld.

Vervang bij het vervangen van het maaimes ook altijd de mesbout (4).

12.6 Maaimes demonteren en monteren

Mesbout ter voorkoming van schade met een passende verwisselbare inbuskop (22 mm) los- en vastschroeven.

1 Demonteren:

• geschikt houten blok (1) voor het tegenhouden van het maairnes (2) gebruiken.
• Mesbout (3) eruit schroeven en maaimes (2) wegnemen.

2 Monteren:

Gevaar voor letsel!

Het maairnes (2) kan alleen zoals afgebeeld worden gemonteerd. De lippen (6) moeten naar onder en de sterk gebogen mesvleugels moeten naar boven wijzen.

Het voorgeschreven aandraaimoment van de mesbouten van 10 - 15 Nm moet precies worden aangehouden, omdat een veilige bevestiging van het snijgereedschap daarvan afhankelijk is. Mesbout (3) extra met Loctite 243 borgen.

• Montagevlak en bus van het mes reinigen.
• Maaimes (2) met de omhooggebogen randen naar boven monteren. De bevestigingsnokken (4) moeten in de boringen (5) van het maaimes worden geplaatst.
• Geschikt houten blok (1) voor het tegenhouden van het maaiimes (2) gebruiken.
• Mesbout (3) met een aandraaimoment van 10 - 15 Nm vastdraaien.

12.7 Maaimes slijpen

Gevaar voor letsel!

Controleer het mes vóór het inbouwen op beschadigingen. Het mes moet worden vervangen zodra inkepingen of scheuren te zien zijn, als het snijgereedschap meer dan 5 mm afgesleten is, of als het mes ergens dunner dan 1,6 mm is (⇒ 12.5).

VIKING raadt aan om het maairnes door een vakman te laten slijpen. Bij een onjuist geslepen mes (onjuiste slijphoek, onbalans enz.) komt de goede werking van het apparaat in het gedrang.

Aanwijzingen voor het slijpen:

• Maaimes demonteren ( 12.6).
- Koel het maairnes tijdens het slijpen, bijv. met water. Het mes mag niet blauw worden, omdat anders de snijresultaten minder worden.
- Het mes gelijkmatig slijpen om vibraties door onbalans te voorkomen.
- Met een hoek van 30° slijpen.
- Verwijder eventueel na het slijpen bramen op het lemmet met fijnkorrelig schuurpapier.

12.8 Opslag (winterpauze)

Apparaat in een droge, afgesloten en stofvrije ruimte opslaan. Bewaar het apparaat altijd buiten het bereik van kinderen.

De grasmaaier mag alleen in goede staat worden opgeslagen, zo nodig duwstang omklappen.

Zorg ervoor dat alle moeren, bouten en schroeven vast zijn aangedraaid, vernieuw onleesbaar geworden waarschuwingsaanwijzingen op het apparaat, controleer het gehele apparaat op slijtage of beschadigingen. Vervang versleten of beschadigde onderdelen.

Eventuele storingen aan het apparaat moeten in de regel voor het opbergen worden verholpen.

Neem bij een langere stilstand van de grasmaaier (winterpauze) de volgende punten in acht:

• Maak alle onderdelen aan de buitenkant van het apparaat zorgvuldig schoon.
• Smeer alle bewegende delen goed met olie of vet.

13. Transport

13.1 Grasmaaier dragen en bevestigen

Gevaar voor letsel!

Neem de veiligheidswaarschuwingen in het hoofdstuk 'Voor uw veiligheid' in acht. (⇒ 4.).

Apparaat dragen:

• Grasmaaier uitsluitend aan de handgrepen (1, 2) optillen. Houd altijd voldoende afstand tot het maairnes, met name wat betreft de voeten en benen.
• Grasmaaier met beide handen, met de ene hand op de bovenste handgreep (2) en met de andere hand op de onderste handgreep (1) dragen,

of

- grasmaaier met een hand op de bovenste handgreep (2) dragen.

Apparaat vastsjorren:

- Zeker de grasmaaier met geschikte bevestigingsmiddelen op het laadoppervlak.

- Maak de touwen resp. gordels aan de handgrepen (1, 2) vast.

Grasresten horen niet in de vuilnisbak, maar moeten worden gecomposteerd.

De verpakkingen, het apparaat en de accessoires zijn met

recycleerbaar materiaal gefabriceerd en moeten overeenkomstig worden verwerkt.

Door materiaalresten afzonderlijk en milieubewust te verwerken, ondersteunt u de recyclage van waardevolle stoffen. Daarom moet het apparaat na afloop van de gebruikelijke levensduur als bijzonder afval worden verwerkt. Raadpleeg bij het afvoeren de informatie in het hoofdstuk 'Afvoeren' (⇔ 4.7)

Neem contact op met het Recycling Center of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten.

15. Slijtage minimaliseren en schade voorkomen

Neem de volgende belangrijke aanwijzingen in acht om schade of overmatige slijtage aan uw VIKING apparaat te vermijden:

1. Slijtageonderdelen

Sommige onderdelen van het VIKING apparaat zijn ook bij reglementair gebruik aan normale slijtage onderhevig en moeten afhankelijk van de gebruikswijze en gebruiksduur tijdig worden vervangen.

Hiertoe behoren onder andere:

- m e s s e n

- grasopvangbox

2. Inachtneming van de voorschriften in deze gebruiksaanwijzing

Het VIKING apparaat moet zo zorgvuldig mogelijk worden gebruikt, onderhouden en opgeslagen, zoals omschreven in deze gebruiksaanwijzing. Voor alle beschadigingen die door het niet in acht nemen van veiligheids-, bedienings- en onderhoudsaanwijzingen worden veroorzaakt, is de gebruiker zelf verantwoordelijk.

Dit geldt met name voor:

– te dunne voedingskabel (diameter).
– foutieve aansluiting (spanning).
- niet door VIKING toegelaten productwijzigingen.
- het gebruik van gereedschappen of accessoires die niet voor het apparaat zijn goedgekeurd, niet geschikt zijn of van een minder goede kwaliteit zijn.
- niet reglementair gebruik van het product.
- gebruik van het product bij sport- of wedstrijdevenementen.
- gevolgschade door een product met defecte onderdelen verder te gebruiken.

3. Onderhoudswerkzaamheden

Alle in het hoofdstuk "Onderhoud" vermelde werkzaamheden moeten regelmatig worden uitgevoerd.

Voor zover deze onderhoudswerkzaamheden niet door de gebruiker zelf kunnen worden uitgevoerd, moeten deze aan een vakhandelaar worden overgedragen.

VIKING raadt aan onderhoudswerkzaamheden en reparaties uitsluitend bij de VIKING vakhandelaar te laten uitvoeren.

VIKING vakhandelaars volgen regelmatig cursussen en krijgen voortdurend technische informatie ter beschikking gesteld.

Worden deze werkzaamheden niet uitgevoerd, dan kan er schade ontstaan waarvoor de gebruiker verantwoordelijk is.

Hiertoe behoren onder andere:

• beschadigingen aan de aandrijfmotor door onvoldoende reiniging van de koelluchttoevoer (ventilatiesleuven).
• corrosie en andere gevolgschade door ondeskundige opslag.
• beschadigingen aan het apparaat door het gebruik van kwalitatief minderwaardige reserveonderdelen.
• beschadigingen door niet tijdig of ondeskundig uitgevoerd onderhoud resp. beschadigingen door onderhouds- of reparatiewerkzaamheden die niet in werkplaatsen van vakhandelaars zijn uitgevoerd.

16. Standaard reserveonderdelen

Maaiimes

6320 702 0100

Mesbout

6310 710 2800

De bevestigingselementen van het maaimes (bijv. mesbout) moeten bij het verwisselen of monteren van het mes worden vervangen. Reserveonderdelen zijn verkrijgbaar bij de VIKING vakhandelaar.

17. CE- conformiteitsverklaring van de fabrikant

Wij,

VIKING GmbH

Grasmaaier, handgestuurd en met netvoeding (ME)

fabrieksmerk: VIKING

Type: ME 339.0

ME 339.0 C

Productiecode

6320

overeenstemt met de volgende EG- richtlijnen:

2000/14/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC, 2011/65/EC

Het product is in overeenstemming met de volgende normen ontwikkeld:

EN 60335-1, EN 60335-2-77

Toegepaste

conformiteitsbeoordelingsprocedure: appendix VIII (2000/14/EC)

Naam en adres van de bevoegde instantie:

Samenstelling en klassement van de

Technische Documentatie:

Johann Weiglhofer

VIKING GmbH

Het bouwjaar en het serienummer staan vermeld op het typeplaatje van het apparaat.

Gemeten geluidsniveau:

92,5 dB(A)

Gegarandeerd geluidsniveau:

93 dB(A)

Langkampfen,

2015-01-02 (JJJJ-MM-DD)

VIKING GmbH

Weiglhofer

Hoofd Onderzoek en Productontwikkeling

Stroomverbruik 1200 W

Frequentie 50 Hz

Zekering 5 A

Snijvoorziening mesbalk

Snijbreedte 37 cm

Toerental

snijvoorziening: 3200 omw/min.

Conform richtlijn 2000/14/EC:

Gegarandeerd

geluidsniveau L_WAd 93 dB(A)

Conform richtlijn 2006/42/EC:

Geluidsniveau op

werkplek L_pA 79 dB(A)

Onzekerheid K_pA 1 dB(A)

Aandrijving mesbalk permanent

Aanhaalkoppel

messenbout 10 - 15 Nm

Wiel-∅ voor 150 mm

Wiel-∅ achter 180 mm

Grasopvangbox 40 l

Snijdhoogte 30 - 70 mm

Snijhoogte (alleen

voor Groot-

Brittannië) 20 - 70 mm

ME 339.0:

Opgegeven trillingskarakteristiek conform EN 12096:

gemeten waarde a_hw 0,82 m/sec ^2

Onzekerheid K_hw 0,41 m/sec ^2

Gewicht (alleen voor

Groot-Brittannië) 15 kg

ME 339.0 C:

Opgegeven trillingskarakteristiek conform EN 12096:

gemeten waarde a_hw 0,55 m/sec ^2

ME 339.0 C:

Onzekerheid K_hw 0,28 m/sec ^2

✗ Neem eventueel contact op met een vakhandelaar, VIKING beveelt u de VIKING vakhandelaar aan.

Storing:

De motor start niet

Mogelijke oorzaak:

- Geen spanning

– Aansluitkabel/stekker of

stekkerkoppeling of schakelaar defect

- Startknop niet ingedrukt

- De motor is overbelast door te hoog of te vochtig gras

- Motorbeveiliging geactiveerd

– Maaidek is verstopt

– Zekering in stekker defect (GB-versie)

Oplossing:

- Zekering controleren (⇒ 11.1)

– Kabels/stekkers/schakelaars controleren, evt. vervangen ( 11.1)

- Startknop indrukken (⇒ 11.3)

- Motor niet in hoog gras starten, snijhoogte aanpassen ( 8.4)

- Apparaat laten afkoelen (⇒ 9.5)

– Maaidek reinigen (⇒ 12.2)

– Zekering in stekker vervangen (✗)

Storing:

Vaak activeren van de netzekering

Mogelijke oorzaak:

– Niet-geschikte aansluitkabel

• Overbelasting van het net
• Apparaat is overbelast door het maaien van te hoog of te vochtig gras

Oplossing:

– Geschichte aansluitkabel gebruiken (⇒ 11.1)
- Apparaat op een andere stroomkring aansluiten
– Snijhoogte en maaisnelheid aan de te maaien oppervlakte aanpassen (⇒ 8.4)

Storing:

Sterke trillingen tijdens gebruik

Mogelijke oorzaak:

• Mesbout is los
  – Mes is niet gebalanceerd

Oplossing:

• Mesbout vastdraaien (⇒ 12.6)
  – Mes slijpen (balanceren) of vervangen (⇒ 12.7)

Storing:

Slecht gemaaid, gras wordt geel

Mogelijke oorzaak:

– Maaimes is bot of versleten
- De snelheid vooruit is in verhouding tot de snijhoogte te hoog

Oplossing:

• Maaimes slijpen of vervangen (⇒ 12.7)
  – Snelheid vooruit verminderen en/of juiste snijhoogte kiezen ( 8.4)

Storing:

Start slecht of het vermogen van de motor wordt minder

Mogelijke oorzaak:

– Maaien van te hoog of te vochtig gras

- Maaidek is verstopt

Oplossing:

– Snijhoogte en maaisnelheid aan de te maaien oppervlakte aanpassen ( 8.4)
- Maaidek reinigen (voor het reinigen netstekker eruit trekken) (⇒ 12.2)

Storing:

Uitwerpkanaal verstopt

Mogelijke oorzaak:

– Maaimes is versleten
- Maaien van te hoog of te vochtig gras

Oplossing:

– Maaimes vervangen (⇒ 12.7)
– Snijhoogte en maaisnelheid aan de te maaien oppervlakte aanpassen (⇒ 8.4)

20. Onderhoudsschema

20.1 Leveringbevestiging

Model:

Serienummer:

Datum: ____ ____ ____ ____ ____

Volgende onderhoudsbeurt

Datum: ____ ____ ____ ____ ____

20.2 Servicebevestiging

Geef deze gebruiksaanwijzing aan uw VIKING vakhandelaar in geval van onderhoudswerkzaamheden. Hij bevestigt op de voorgedrukte velden de servicewerkzaamheden die werden uitgevoerd.

Service uitgevoerd op

Datum volgende servicebeurt

Gentili Clienti,

Clasă de protectie II

Grad de protectie IPX 4
