BRUKSANVISNING ME 339 C VIKING

Dette produktet er et resultat av moderne produksjonsmetoder og omfattende kvalitetssikring. Det er imidlertid først når du som kunde er fornøyd med maskinen at også vi kan si oss fornøyde.

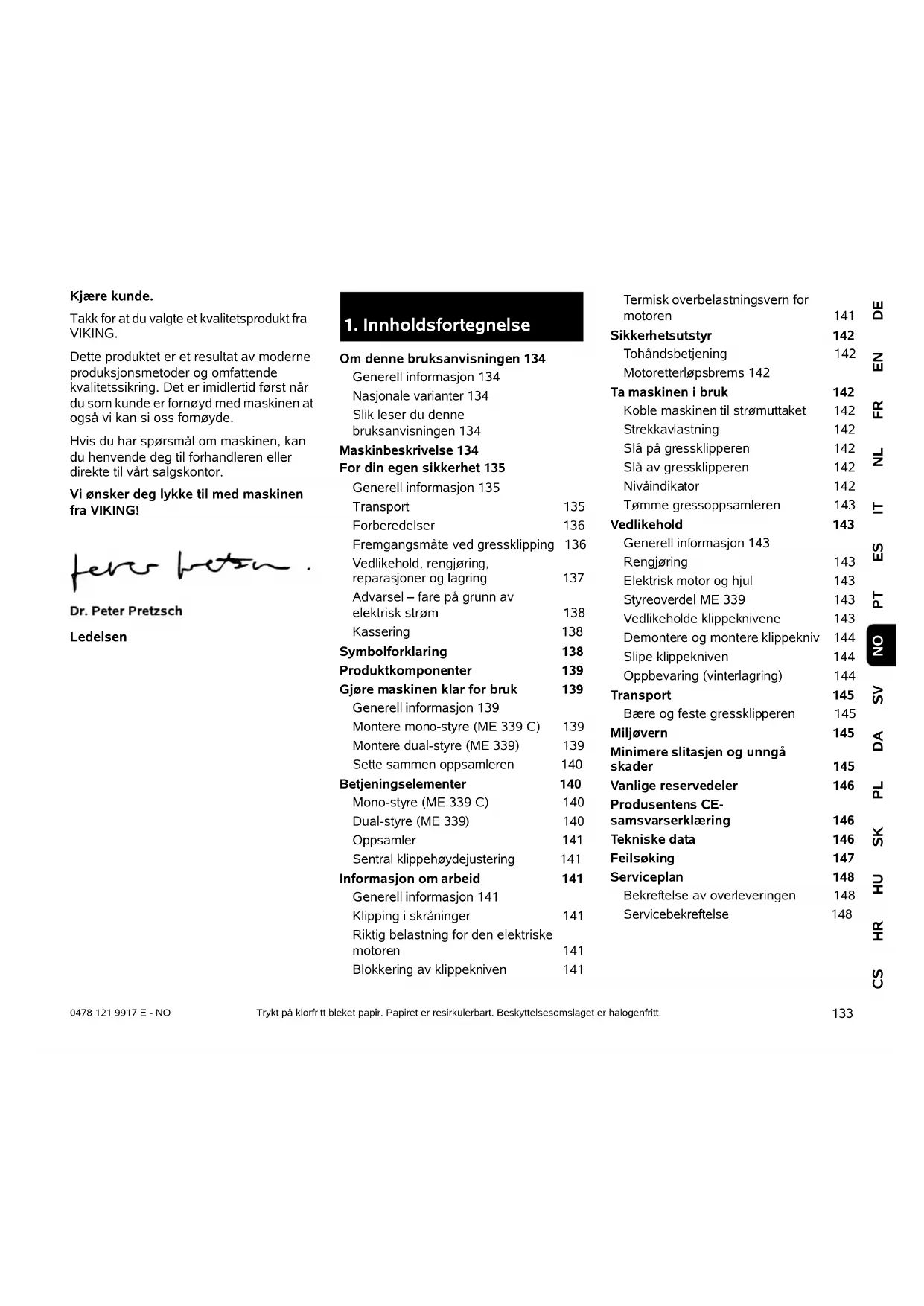

1. Innholdsfortegnelse

Om denne bruksanvisningen 134

Generell informasjon 134

Nasjonale varianter 134

Slik leser du denne

bruksanvisningen 134

Maskinbeskrivelse 134

For din egen sikkerhet 135

Generell informasjon 135

Transport 135

Forberedelser 136

Fremgangsmåte ved gressklipping 136

Vedlikehold, rengjøring,

reparasjoner og lagring 137

Advarsel – fare på grunn av

elektrisk strøm 138

Kassering 138

Symbolforklaring 138

Gjøre maskinen klar for bruk 139

Generell informasjon 139

Montere mono-styre (ME 339 C) 139

Montere dual-styre (ME 339) 139

Sette sammen oppsamleren 140

Betjeningselementer 140

Mono-styre (ME 339 C) 140

Dual-styre (ME 339) 140

Oppsamler 141

Sentral klippehøydejustering 141

Informasjon om arbeid 141

Generell informasjon 141

Klipping i skråninger 141

Riktig belastning for den elektriske

motoren 141

Blokkering av klippekniven 141

Termisk overbelastningsvern for

motoren 141

Sikkerhetsutstyr 142

Motoretterløpsbrems 142

Ta maskinen i bruk 142

Tømme gressoppsamleren 143

Vedlikehold 143

Generell informasjon 143

Rengjøring 143

Elektrisk motor og hjul 143

Styreoverdel ME 339 143

Vedlikeholde klippeknivene 143

Demontere og montere klippekniv 144

Slipe klippekniven 144

Oppbevaring (vinterlagring) 144

Transport 145

Bære og feste gressklipperen 145

Miljøvern 145

Minimere slitasjen og unngå

skader 145

Vanlige reservedeler 146

Produsentens CE-

samsvarserklæring 146

Tekniske data 146

Feilsøking 147

Serviceplan 148

Bekreftelse av overleveringen 148

Servicebekreftelse 148

2. Om denne bruksanvisningen

2.1 Generell informasjon

Denne bruksanvisningen er en original bruksanvisning fra produsenten i henhold til EU-direktiv 2006/42/EC.

VIKING arbeider kontinuerlig med å videreutvikle produktspekteret, og vi må av den grunn forbeholde oss retten til forandringer ved produktenes form, teknikk og utstyr.

Det kan derfor ikke fremmes krav på grunnlag av informasjon og bilder i denne brosjyren.

2.2 Nasjonale varianter

VIKING leverer maskiner med forskjellige støpsler og brytere avhengig av landet de selges i.

Illustrasjonene viser maskiner med eurostøpsler. Maskiner med andre støpselstyper kobles til på samme måte.

2.3 Slik leser du denne bruksanvisningen

Bilder og tekst beskriver bestemte fremgangsmåter.

Alle symbolene som finnes på maskinen, er forklart i denne bruksanvisningen.

Synsretning:

Synsretning ved bruk av "venstre" og "høyre" i bruksanvisningen:

Brukeren står bak maskinen og ser fremover i kjøreretningen.

Kapittelhenvisning:

Merking av tekstavsnittene:

De beskrevne instruksene kan være utformet som i eksemplene nedenfor.

Fremgangsmåter som krever handling fra brukerens side:

- Løsne skruen (1) med en skrutrekker, og aktiver hendelen (2) ...

Generelle opplistinger:

- Bruk av produktet i forbindelse med sportsarrangementer eller andre konkurranser

Tekst med ekstra betydning:

Tekstavsnitt med ekstra betydning er merket med et av symbolene som beskrives nedenfor, slik at disse fremheves spesielt i bruksanvisningen:

Fare!

Fare for uhell og alvorlig personskade. En bestemt handlemåte er nødvendig eller må unngås.

Advarsel!

Fare for personskade. En bestemt handlemåte hindrer mulige eller sannsynlige personskader.

Forsiktig!

Mindre skader eller materielle skader kan hindres ved å følge en bestemt handlemåte.

Merknad

Informasjon som hjelper brukeren med å bruke maskinen på en bedre måte og unngå feil bruk.

Tekst med bildereferanse:

Illustrasjonene som forklarer bruken av maskinen, finnes helt foran i bruksanvisningen.

Kamerasymbolet knytter bilder på illustrasjonssidene sammen med tilhørende tekst i bruksanvisningen.

3. Maskinbeskrivelse

1 Styreoverdel

2 Styreunderdel

3 Hus

4 Motordeksel

5 Bakhjul

6 Forhjul

7 Oppsamler

8 ∅vre transporthåndtak

9 Nedre transporthåndtak

10 Utkastdeksel

11 Dreiehåndtak

12 Hurtigstrammer

13 Motorstoppbøyle

14 Høydereguleringsspak

15 Strekkavlastning

16 Nettilkobling

17 Startknapp

18 Fabrikasjonsplate

4. For din egen sikkerhet

4.1 Generell informasjon

Under arbeidet med gressklipperen må forholdsreglene som skal forhindre ulykker, alltid

overholdes.

Før maskinen tas i bruk, skal bruksanvisningen leses i sin helhet og oppbevares tilgjengelig for senere bruk.

Gjør deg kjent med innstillingene på og bruken av maskinen.

Før maskinen brukes første gang, må forhandleren eller annen fagkyndig person gi brukeren en innføring i hvordan den fungerer.

Det er ikke tillatt å bruke gressklipperen etter inntak av alkohol eller medikamenter som fører til nedsatt reaksjonsevne.

Gressklipperen må aldri brukes når det er andre personer, spesielt barn, eller dyr i nærheten.

Tenk på at brukeren står ansvarlig ved ulykker som forårsaker skader på andre personer eller deres eiendom.

Maskinen må bare lånes eller gis bort til personer som er godt kjent med hvordan den fungerer og brukes. Pass på at bruksanvisningen følger med hvis du låner bort maskinen.

Obs – fare for ulykker!

Gressklipperen er bare ment for privat bruk og må kun brukes til å klippe gress. Annen bruk er ikke tillatt og kan være farlig eller føre til skader på maskinen.

På grunn av faren for skade på brukeren skal gressklipperen blant annet ikke brukes til (ufullstendig opplisting):

• klipping av busker og hekker
• klipping av klatreplanter
• klipping av gress på takbeplantninger og i balkongkasser
• rengjøring av gangveier (oppsamling, blåsing, snørydding),

- kverning og finkutting av tre- og hekkavfall

- utjevning av bakken

- transport av avklipt gress, unntatt i oppsamleren som er beregnet for det

Obs – fare for ulykker!

Det er bare tillatt å bruke tilbehør som leveres av VIKING eller er godkjent til bruk sammen med denne maskinen. Det er heller ikke tillatt å gjøre noen endringer på maskinen.

Ekstra forsiktighet kreves ved bruk på offentlige anlegg, i parker, på sportsanlegg, gater og i land- og skogbruk.

Obs! Fare for helseskade på grunn av vibrasjoner!

For stor belastning i form av vibrasjoner kan føre til skader på nerver og på blodsirkulasjonen, spesielt for personer med problemer med blodsirkulasjonen. Oppsøk lege hvis det oppstår symptomer som kan ha blitt utløst av vibrasjonsbelastning. Slike symptomer oppstår hovedsakelig i fingrene, hendene eller håndleddene, og kjennetegnes ved (ufullstendig liste):

- følelsesløshet

- s m er t e r

- tap av muskelkraft

• endringer i hudfargen
• ubehagelig prikking

Denne maskinen skal ikke brukes av barn eller av personer med fysiske, sensoriske eller psykiske funksjonshemminger eller som har manglende erfaring og kunnskap, og heller ikke av personer som ikke har satt seg inn i instruksene for bruk.

La aldri barn eller ungdom under 16 år bruke maskinen. Det kan finnes nasjonale bestemmelser for nedre aldersgrense for bruk av maskinen.

Livsfare på grunn av kvelning! Lek med emballasjen medfører kvelningsfare for barn. Sørg for at barn ikke leker med emballasjen.

4.2 Transport

Bruk alltid hansker under arbeidet, slik at du unngår å skade deg på skarpe kanter.

Les informasjonen i kapitlet "Transport" (⇒ 13.) før du løfter maskinen.

Ta hensyn til maskinens vekt, og bruk egnet lasteutstyr (lasterampe, løfteanordninger).

Unngå kontakt med klippekniven ved løfting og bæring.

Sikre maskinen og tilhørende deler (f.eks. oppsamler) på lasteflaten med festemidler som er sterke nok og egner seg til oppgaven (stropper, tau osv.).

Følg regionale forskrifter ved transport av maskinen, spesielt med hensyn til lastsikring og transport av gjenstander på lasteflater.

4.3 Forberedelser

Barn eller andre som ikke vet hvordan den skal betjenes, må aldri bruke maskinen.

Overhold de lokale forskriftene for när på døgnet motoriserte hageredskaper kan brukes.

Bruk alltid kraftige, solide sko og langbukser når du klipper gresset. Klipp aldri gresset

barbent eller i sandaler.

Se over hele området som skal klippes, og fjern steiner, pinner, metalltråder og andre gjenstander som kan slynges opp foran maskinen.

Før bruk må maskinen alltid sees over for å kontrollere at det ikke er feil på klippeverktøyet, festeskruene, beskyttelsesplaten og delene i klippeenheten. Vær spesielt oppmerksom på at kniven sitter godt og ikke har skader eller er slitt (⇒ 12.5).

Før bruk skal slitte og skadede deler skiftes ut. Informasjon om farer og advarsler som er blitt uleselig på maskinen, må skiftes ut. Du får nye klistremerker hos din VIKING forhandler.

Slå aldri på motoren uten at kniven er forskriftsmessig montert. Fare for overoppheting av motoren!

Bruk aldri gressklipperen hvis beskyttelsesinnretninger eller beskyttelsesgitter er skadet, hvis motorbremsen ikke fungerer, eller uten at beskyttelsesinnretningene er montert, f.eks. uten utkastdeksel eller oppsamler.

Bryterne på maskinen må ikke fjernes eller overstyres, f.eks. ved å binde motorstoppbøylen fast i styret.

Les informasjonen i kapitlet "Advarsel – farer forårsaket av elektrisk strøm" (⇔ 4.6).

4.4 Fremgangsmåte ved gressklipping

Se til at ingen, spesielt ikke barn eller dyr, oppholder seg i fareområdet. Pass alltid på at det ikke finnes andre personer i nærheten.

Ikke klipp gresset ved temperaturer under +5 °C.

Ikke klipp gresset när det er vått eller när det regner. Faren for ulykker øker när gresset er vått (gjør at brukeren står mindre stødig).

Bruk maskinen bare ved dagslys eller i god belysning.

Vær forsiktig når du starter motoren, og følg anvisningene i kapitlet "Ta maskinen i bruk" (⇒ 11.). Pass på at du står med føttene i god avstand fra klippeverktøyet.

Gå langsomt når du bruker maskinen – ikke løp mens du arbeider med maskinen. Ved høy hastighet under arbeidet med maskinen øker faren for skade ved at du snubler, sklir osv.

Slå av motoren umiddelbart

– när gressklipperen transporteres på annet underlag enn gress

– når den transporteres til og fra området som skal klippes

- før du tar av oppsamleren

Pass på at du alltid står stødig i skråninger. Unngå å klippe i svært bratte skråninger, ettersom du kan miste kontrollen over maskinen.

Vær spesielt forsiktig ved endring av arbeidsretning i skråninger, slik at du ikke mister kontroll over maskinen.

Klipp på tvers i skråninger, aldri opp- eller nedover. Hvis du skulle miste kontrollen over maskinen, kan du risikere å få den over deg.

Obs – her er det lett å snuble!

Vær spesielt forsiktig når du går bakover og når du drar gressklipperen.

Vær forsiktig når du snur maskinen eller drar den mot deg.

Av sikkerhetsgrunner skal ikke maskinen brukes i skråninger med stigning på mer enn 25° (46,6 %).

Fare for personskade!

Vær oppmerksom på at arbeidsverktøyet fortsetter å gå i noen sekunder etter at motoren er slått av.

Du må ikke forsøke å inspisere knivene mens gressklipperen arbeider. Du må aldri åpne

utkastdekselet og/eller ta av oppsamleren mens klippekniven går. Den roterende kniven kan forårsake personskader.

Ingen gjenstander må festes på styret (f.eks. arbeidsklær). Skjøteledninger må ikke tvinnes rundt styret.

Kontroller med jevne mellomrom at kniven sitter fast og ikke er skadet eller slitt (⇒ 12.5).

Obs – fare for personskader!

Pass på at ikke hender og føtter kommer i kontakt med roterende deler. Ta aldri i kniven

mens den roterer. Ikke stå foran utkaståpningen. Sikkerhetsavstanden mellom styret og maskinen må alltid overholdes.

Unngå hyppige innkoblinger i løpet av kort tid, spesielt bør man unngå stadig å berøre startknappen unødvendig. Fare for overoppheting av motoren!

Annet utstyr som er koblet til samme strømkrets, kan ved ugunstige nettforhold ødelegges på grunn av spenningssvingninger som forårsakes av denne maskinen ved oppstart. Egnede tiltak må iverksettes (f. eks. tilkobling til en annen strømkrets enn den til den aktuelle innretningen, koble maskinen til en strømkrets med lavere impedans).

Slå av motoren, trekk ut støpselet og vent til alt roterende klippeverktøy har stanset helt

– hvis klippeverktøyet har kommet borti en gjenstand. Kontroller at klippeverktøyet ikke er skadet. Gressklipperen må ikke brukes med skadet eller bøyd knivaksel eller motoraksel. Fare for personskader på grunn av defekte deler!

– før du undersøker eller rengjør gressklipperen, eller utfører arbeider på den (f.eks. justering av klippehøyden, sammenklapping eller justering av styret)

– hvis gressklipperen begynner å vibrere mer enn vanlig Hvis dette er tilfellet, kontrollerer du hele maskinen, spesielt klippeverktøyet, for eventuelle skader og løse deler. Skadde deler må skiftes ut før videre bruk, og løse deler må festes.

- før du løfter eller bærer maskinen

- før transport

Ikke løft eller bær gressklipperen mens motoren er i gang eller mens strømkabelen er koblet til.

Ingen personer, spesielt ikke barn, og ingen gjenstander må transporteres på maskinen.

4.5 Vedlikehold, rengjøring, reparasjoner og lagring

Før du utfører arbeid på maskinen, for eksempel gjør justeringer, rengjør klipperen

eller kontrollerer om tilkoblingsledningen er snodd eller skadet, må du alltid slå av motoren og trekke ut støpslet.

La maskinen avkjøles helt i et lukket rom før det utføres vedlikeholdsarbeid, før den rengjøres eller lagres.

Utfør bare vedlikeholdsarbeider som er beskrevet i denne bruksanvisningen. Alt annet arbeid skal utføres av en forhandler.

VIKING anbefaler at alt vedlikeholdsarbeid og alle reparasjoner bare utføres hos VIKING forhandlere.

VIKING forhandlerne får jevnlig tilbud om opplæring, og de får regelmessig tilsendt teknisk informasjon.

Kontakt alltid en forhandler (VIKING anbefaler VIKING forhandleren) hvis du mangler nødvendig informasjon eller hjelpemidler.

Bruk bare reservedeler, tilbehør og verktøy av høy kvalitet. Ellers kan det være fare for uhell med personskader eller skader på maskinen.

VIKING anbefaler bruk av originale VIKING reservedeler, tilbehør og verktøy. Disse har egenskaper som er optimalt tilpasset maskinen og kravene fra brukerne.

Originale VIKING reservedeler kjenner man igjen på VIKING reservedelsnummeret, VIKING logoen og eventuelt VIKING reservedelssymbolet. På små deler kan også symbolet stå alene.

Sørg for at alle muttere, bolter og skruer sitter godt, slik at maskinen er i driftsmessig sikker stand.

Kontroller med jevne mellomrom om oppsamleren er slitt, skadet eller har funksjonsfeil.

Hvis klippeverktøyet eller gressklipperen støter mot hindringer eller fremmedlegemer, må motoren slås av, støpselet tas ut og gressklipperen kontrolleres nøye.

Informasjon om farer og advarsler som er blitt uleselig på maskinen, må skiftes ut. Du får nye klistremerker hos din VIKING forhandler.

Bare autoriserte elektrikere har tillatelse til å reparere eller skifte ut strømledningen.

For å unngå brannfare skal området rundt kjøleluftåpningene mellom motordeksel og hus holdes frie for f.eks. gress, strå, mose, blader og fett.

Hvis det ble fjernet deler eller beskyttelsesinnretninger i forbindelse med vedlikeholdsarbeidet, må disse monteres forskriftsmessig när arbeidet er utført.

Rengjør alltid gressklipperen grundig etter arbeidet. Bruk aldri høytrykksvasker, og heller ikke rennende vann (f.eks. en hageslange) til å rengjøre gressklippere. Bruk aldri sterke rengjøringsmidler. Slike rengjøringsmidler kan skade plast og metall og dermed redusere sikkerheten til din VIKING maskin.

Kontroller hele maskinen regelmessig med tanke på slitasje og skader. Dette er spesielt viktig før lagring, for eksempel før vinteren. Skift ut slitte eller skadde deler, slik at maskinen alltid er i sikker stand.

Oppbevar den avkjølte gressklipperen i et tørt, lukket rom, utilgjengelig for barn.

4.6 Advarsel – fare på grunn av elektrisk strøm

Obs! Fare for elektrisk støt! Strømledning, støpsel, av/påbryter og tilkoblingsledning er

spesielt viktige for den elektriske sikkerheten. Skadede kabler, koblinger og støpsler eller tilkoblingsledninger som ikke er i overensstemmelse med forskriftene, må ikke brukes. Dette for å unngå faren for elektrisk støt. Se over tilkoblingsledningen med jevne mellomrom, og kontroller at den ikke er skadet eller er for gammel (sprø).

Bruk aldri skadede skjøteledninger. Skift ut defekte ledninger med nye, og forsøk aldri å reparere skjøteledninger.

Maskinen må ikke brukes med skadede eller slitte ledninger.

Fare for elektrisk støt!

Fare for elektrisk støt!

Skadde kabler, koblinger og støpsler eller tilkoblingsledninger som ikke er i forskriftsmessig stand, skal ikke brukes.

Hold kabelen borte fra kniven under klipping.

Bruk bare fuktighetsisolerte skjøteledninger for utendørsbruk som er egnet for bruk med maskinen ( 11.1).

Selv om startmotoren er beskyttet mot vannsprut, må gressklipperen ikke brukes när det regner eller i våte omgivelser.

Ikke la maskinen stå ute i regn uten at den er dekket til.

Skill støpselet fra stikkontakten uten å dra i tilkoblingsledningene.

Hvis maskinen kobles til et strømaggregat, er det viktig å være oppmerksom på at den kan skades av strømsvingninger.

Tilkoblingsledningene som brukes, må være tilstrekkelig sikret.

Sørg for at maskinen kasseres forskriftsmessig når den ikke lenger skal brukes. Sørg for å gjøre maskinen ubrukelig før kassering. For å unngå ulykker er det spesielt viktig å fjerne strømledningen eller el-kabelen til motoren.

Selv om gressklipperen ikke lenger er i bruk og skal kasseres, skal den aldri stå uten tilsyn. Sørg for å oppbevare maskinen og klippekniven utilgjengelig for barn.

5. Symbolforklaring

Obs!

Les bruksanvisningen før bruk.

Fare for personskader! Se til at ingen oppholder seg i fareområdet.

Fare for personskader! Klippekniven er skarp. Klippekniven fortsetter å gå i noen sekunder etter at motoren er slått av (motor-/knivbrems). Slå alltid av motoren og trekk ut støpslet før du utfører arbeider på klippeverktøyet, før vedlike-holds- og rengjøringsarbeider, før du kontrollerer om tilkoblingsledningen er snodd eller skadet, og før du forlater maskinen.

Fare for elektrisk støt! Hold tilkoblingskabelen borte fra klippeverktøyet.

ME 339: Start motoren.

ME 339 C: Start motoren.

A Basisenhet	1
B Oppsamleroverdel	1
C Oppsamlerunderdel	1
D Bolt	2
• Bruksanvisning	1

ME 339 C:

E	Underlagsskive	2
F	Skrue	1
G	Bolt	1
T	Klemstykke	2
I	Hurtigstrammer	1

ME 339:

F	Rund flathodet skrue	2
S	Kabelføring	1
T	Dreiehåndtak	2
M	Ledningsklips	1

7. Gjøre maskinen klar for bruk

7.1 Generell informasjon

Fare for personskade

Les og følg sikkerhetsanvisningene i kapitlet "For din sikkerhet". (⇒ 4.)

- Maskinen skal stå på et horisontalt, jevnt og fast underlag ved utføring av alle de beskrevne arbeidsoppgavene.

7.2 Montere mono-styre (ME 339 C)

• Plasser og hold mono-styret (1) i arbeidsposisjon i konsollen til styret (2).
• Legg inn klemstykke (H) til høyre og venstre som vist på bildet, i konsollen til styret (2). Sett skiven (E) på skruen (F), og før skruen (F) innenfra og ut gjennom klemstykke og styreunderdel.
• Sett på skiven (E).
• Sett inn bolten (G) i hurtigstrammeren (I), og skru begge på skruen (F).
  • Lukk hurtigstrammeren (3).
• Hurtigstrammeren (3) må strammes så kraftig at den lukkes helt, slik at styret er godt festet i konsollen. Ved behov kan hurtigstrammeren løsnes igjen og skruen (F) skrus inn eller ut.

Montere strømkabel:

• Legg inn strømkabelen (1) i kabellabyrinten (2) på konsollen til styret, som vist på bildet. Sørg for at buntebåndet (3) er riktig plassert i kabellabyrinten.
• Trykk inn strømkabelen (1) i festeanordningen (4) på styremansjetten. Strømkabelen må ligge må ligge plant an mot styrerøret ved styrets underdel.

7.3 Montere dual-styre (ME 339)

Montere styreoverdel:

- Stikk den runde flathodede skruen (J) gjennom kabelføringen (K), og fest strømkabelen (1).

- Fest dual-styret (2) på begge styreunderdelene (3). Stikk de runde flathodede skruene (J) – til høyre med kabelføringen (K), til venstre uten – innenfra og ut gjennom hullene, fest dem med dreiehåndtakene (L).

Fare for elektrisk støt!

For å unngå skade på styrets isoleringslag skal ledningsklipsene bare trykkes på for hånd. Ikke bruk verktøy (for eksempel hammer eller skrutrekker).

- Fest strømkabelen (1) med ledningsklips (M) på styreoverdelen. Pass på at det er en avstand på 25-27 cm mellom ledningsklips og bryter på styreoverdelen.

7.4 Sette sammen oppsamleren

• Sette oppsamleroverdelen (B) på oppsamlerunderdelen (C). Pass på at den plasseres riktig i føringene (1).
• Trykk boltene (D) gjennom åpningene for disse innenfra.
• Fest oppsamleroverdelen (B) med et lett trykk på oppsamlerunderdelen.
• Fest på oppsamleren (⇒ 8.3).

8. Betjeningselementer

8.1 Mono-styre (ME 339 C)

Fare for elektrisk støt!

Strømkabelen må alltid være festet i styremansjetten og i konsollen til styret. Ved høyeste styreinnstilling skal strømkabelen henge litt løst i teleskopstyrets justeringsområde (⇒ 7.2).

Klemfare!

Styret kan klappe sammen eller skyves sammen när hurtigstrammeren løsnes. Hold derfor alltid i styret (1) på det høyeste punktet med én hånd mens du åpner hurtigstrammerne.

1 Felle ned styret:

Transportstilling (i forbindelse med rengjøring og for å ta mindre plass under transport og oppbevaring):

• Still inn laveste styrehøyde.
- Hold styret (1) med én hånd, og åpne hurtigstrammeren (2).
• Fell ned styret (1) forover.
- Ved behov kan hurtigstrammeren (2) lukkes og styret festes i transportstilling.

Arbeidsposisjon (skyving av maskinen):

• Hold styret (1) med én hånd, og fell det bakover.
  • Lukk hurtigstrammeren (2).
• Hurtigstrammeren (2) må strammes så kraftig at den lukkes helt, slik at styret er godt festet i konsollen. Ved behov kan hurtigstrammeren løsnes igjen og skruen (3) skrus inn eller ut.
  • Still inn styrehøyde.

2 Høyderegulering:

Høyden på teleskopstyret kan reguleres trinnløst:

• Hold styreoverdelen (4) med én hånd, og åpne hurtigstrammeren (5).
• Trekk ut ev. skyv inn styreoverdelen (4) i styreunderdelen, og still inn ønsket styrehøyde.
• Hold styreoverdelen (4) med én hånd, og lukk hurtigstrammeren (5).
• Hurtigstrammeren (5) må strammes så kraftig at den lukkes helt, slik at styreoverdelen er godt festet i styreunderdelen. Ved behov kan hurtigstrammeren løsnes igjen og den riflede mutteren (6) vris.

8.2 Dual-styre (ME 339)

Klemfare!

Styreoverdelen kan klappe sammen när dreiehåndtakene løsnes. Hold derfor med én hånd på det høyeste stedet på styreoverdelen (2) mens du skrun opp dreiehåndtakene.

Felle ned styret:

Transportstilling (i forbindelse med rengjøring og for å ta mindre plass under transport og oppbevaring):

• Skru opp dreiehåndtakene (1) til de lett kan beveges frem og tilbake i den frie roteringen, og fell styreoverdelen (2) fremover.

Arbeidsposisjon (skyving av maskinen):

• Hold styreoverdelen (2) med én hånd, og fell den bakover.
• Skru fast dreiehåndtakene (1). Pass på at kabelføringen (3) plasseres riktig.

8.3 Oppsamler

Sette på oppsamleren:

• Åpne utkastdekselet (1) og hold det oppe.
• Fest oppsamleren (2) med holdeknastene (3) i festene (4) på maskinens bakside.
  • Lukk utkastdekslet (1).

Ta av:

• Åpne utkastdekselet (1) og hold det oppe.
• Løft opp oppsamleren (2) og ta av bakover.
  • Lukk utkastdekslet (1).

8.4 Sentral klippehøydejustering

Du kan velge fem forskjellige klippehøyder, fra 30 mm til 70 mm.

Trinn 1 = laveste klippehøyde

Trinn 5 = høyeste klippehøyde

Gressklippere for Storbritannia:

Du kan velge seks forskjellige klippehøyder, fra 20 mm til 70 mm.

Trinn S = laveste klippehøyde

Trinn 5 = høyeste klippehøyde

For å unngå skader skal den laveste klippehøyden bare brukes på gressplener som er helt uten ujevnheter.

Justere klippehøyden:

- Trykk høydereguleringsspaken (1) forsiktig bort fra gressklipperen til festeknastene (2) slipper spaken.

• Større klippehøyde:

Løft gressklipperen ved hjelp av høydereguleringsspaken (1) (spaken skyves fremover).

Mindre klippehøyde:

Trykk gressklipperen ned ved hjelp av høydereguleringsspaken (1) (spaken skyves bakover).

- Trykk høydereguleringsspaken (1) mot gressklipperen til festeknastene (2) griper inn i spaken. Du kan lese av den valgte klippehøyden på den fremste festeknasten (3).

9. Informasjon om arbeid

9.1 Generell informasjon

Fare for personskader!

For at klipperesultatet skal bli så bra som mulig bør kniven være skarp, og den bør derfor slipes regelmessig (VIKING - forhandler).

9.2 Klipping i skråninger

Av sikkerhetsmessige årsaker må 11 gressklipperen ikke brukes i skråninger som heller mer enn 25°. 25° (46,6%) helning på skråning tilsvarer en vertikal stigning på 46,6 cm ved 100 cm horisontal lengde.

9.3 Riktig belastning for den elektriske motoren

Hvis turtallet synker, må du bruke høyere klippehøyde og/eller redusere kjørehastigheten.

9.4 Blokkering av klippekniven

Slå straks av motoren og ta ut støpslet. Fjern deretter årsaken til feilen.

9.5 Termisk overbelastningsvern for motoren

Hvis motoren overbelastes under arbeidet, slår det innebygde termiske overbelastningsvernet automatisk av motoren.

Årsaker til overbelastning:

• Klipping av for høyt gress eller med for lav klippehøyde.

• For høy fremdriftshastighet,

• utilstrekkelig rengjøring av kjøleribbene (sugeslisser)

• klippekniven er sløv eller slitt,
• uegnet eller for lang tilkoblingsledning – spenningsfall (⇒ 11.1).

Ta maskinen i bruk igjen

Maskinen kan tas i bruk igjen etter avkjølingstid på ca. 10 min. (avhengig av omgivelsestemperaturen) (⇒ 11.).

10. Sikkerhetsutstyr

10.1 Tohåndsbetjening

Den elektriske motoren kan bare startes når du holder inne startknappen med den høyre hånden og så trekker motorstoppbøylen mot styret med den venstre.

10.2 Motoretterløpsbrems

Når motorstoppbøylen slippes, stanser klippekniven i løpet av 3 sekunder.

Den integrerte etterløpsbremsen for motoren forkorter etterløpstiden for kniven.

11. Ta maskinen i bruk

11.1 Koble maskinen til strømuttaket

Fare for elektrisk støt!

Les sikkerhetsanvisningene i kapitlet "For din sikkerhet" (⇒ 4.).

Hvis du bruker kabeltrommel, må du rulle tilkoblingsledningen helt av trommelen, ellers kan den elektriske motstanden føre til redusert ytelse og overoppheting.

Minimumskrav til tverrsnitt: ved lengde på opptil 25 m: 3 x 1,5 mm² ved lengde på opptil 50 m: 3 x 2,5 mm²

Nettspenningen og nettfrekvensen må stemme overens med opplysningene på fabrikasjonsplaten eller i kapitlet "Tekniske data" (⇒ 18.).

Brukeren må forvisse seg om at maskinen bare drives via et strømnett som oppfyller disse kravene. Kontakt om nødvendig den lokale strømleverandøren for informasjon om systemimpedansen.

11.2 Strekkavlastning

Under arbeidet forhindrer strekkavlastningen at

tilkoblingsledningen utilsiktet trekkes ut av kontakten og dermed kan føre til skade på maskinens strømtilkobling.

• Legg tilkoblingsledningen (1) i en løkke, og før den gjennom åpningen (2).
• Hekt løkken inn på kroken (3), og stram.

Start ikke motoren i høyt gress eller med laveste klippehøyde, ettersom den da er vanskeligere å starte.

• Trykk på startknappen (1), og hold den inne. Trykk motorstoppbøylen (2) mot styret, og hold den der.
• Du kan slippe startknappen (1) igjen etter at du har betjent motorstoppbøylen (2).

• Slipp motorstoppbøylen (1). Motoren og klippekniven stanser etter kort tid.

11.5 Nivåindikator

Oppsamleren har en nivåindikator (1) på oppsamleroverdelen.

Luftstrømmen som oppstår när klippekniven roterer, og som sørger for fyllingen av oppsamleren, hever nivåindikatoren (2): Oppsamleren fylles med avklipt gress.

Når oppsamleren fylles med gress, reduseres denne luftstrømmen, og nivåindikatoren senkes (3):

11.6 Tømme gressoppsamleren

• Slå av motoren (⇒ 11.4) og ta ut oppsamleren (⇒ 8.3).
• Åpne oppsamleren med låseklaffen (1) og fell opp oppsamleroverdelen (2).
• Hold oppsamleren i håndtakene på oppsamleroverdelen (3) og oppsamlerunderdelen (4), som vist på bildet, og tøm den.

12. Vedlikehold

12.1 Generell informasjon

Fare for personskader!

Les sikkerhetsanvisningene i kapitlet "For din sikkerhet" (⇔ 4.).

Foreta årlig vedlikehold hos forhandleren:

Gressklipperen bør kontrolleres årlig hos en forhandler. VIKING anbefaler VIKING forhandleren.

12.2 Rengjøring

Vedlikeholdsintervall: Alltid etter bruk

• Ta av oppsamleren (⇒ 8.3).

Fare for personskade!

Sett gressklipperen på et fast, vannrett og plant underlag før den vippes opp. Maskinen kan velte når den står i rengjøringsstilling. Stå alltid ved siden av maskinen. Arbeid aldri foran eller bak klipperen.

Rengjøringsstilling ME 339 C:

• Felle ned mono-styre ( 8.1).
- Løft utkastdekselet (1), vipp opp gressklipperen og plasser på konsollen til styret (2).
- Legg styret (3) på bakken og fest det i denne posisjonen med hurtigstrammeren (4).

Rengjøringsstilling ME 339:

• Fell ned dual-styre ( 8.2).
• Vipp opp gressklipperen og plasser på styreunderdelene (5).

Informasjon om rengjøring:

Rengjør maskinen grundig etter hver bruk. Godt vedlikehold beskytter maskinen mot skader og forlenger levetiden.

Kjøleribbene (sugeslissene) mellom motordekselet og husunderdelen må rengjøres for å sikre tilstrekkelig motorkjøling.

Rengjør klippekniven.

Rengjør undersiden av gressklipperen med børste og vann. Ta bort gressrester som har satt seg fast i huset og i utkastsjakten, med en trepinne.

Rett aldri vannstråler mot motordeler, tetninger, lagerpunkter og elektriske komponenter som f. eks brytere. Dette kan føre til ekstra reparasjonskostnader.

Hvis skitt ikke lar seg fjerne med vann, børste eller klut, anbefaler VIKING bruk av spesialrens (f.eks. STIHL spesialrens)

12.3 Elektrisk motor og hjul

Den elektriske motoren er vedlikeholdsfri. Hjullagrene er vedlikeholdsfrie.

12.4 Styreoverdel ME 339

Vedlikeholdsintervall: Før hver bruk

Styreoverdelen er overtrukket med et isoleringssjikt. Hvis dette sjiktet får skader, må styreoverdelen skiftes ut.

12.5 Vedlikeholde klippeknivene

Vedlikeholdsintervall: Før hver bruk

• Vipp opp gressklipperen i rengjøringsstilling (⇒ 12.2).
• Rengjør klippekniven (1), kontroller den for skader (hakk eller riper) og slitasje og skift ut om nødvendig.
• Knivtykkelsen skal måles ved minst 5 punkter med en skyvelære (2). Den minste knivtykkelsen gjelder også ved knivens vinger.
• Legg en linjal (3) mot den fremre knivkanten, og mål slitasjen.

Slitegrenser:

Knivtykkelsen må på ethvert sted måle minst 1,6 mm.

Knivene må maksimalt slipes med 5 m m reduksjon.

Andre slitasjegrenser gjelder hvis det f.eks. monteres biokniver (tilbehør) på gressklipperen istedenfor kniven som fulgte med klipperen ved levering (se bruksanvisningen Kit 339).

Fare for personskader!

En slitt eller skadd kniv kan brekke og forårsake alvorlige personskader. Anvisningene for vedlikehold av knivene må derfor alltid følges.

Det er spesielt viktig at ikke gressklipperen brukes med skadde eller slitte klippeenhetsdeler (klippekniv, knivskrue og knivfeste).

Kniver slites forskjellig avhengig av bruksområdet og -tiden. Hvis maskinen ofte brukes på underlag med mye sand eller på steder der det er tørt, utsettes kniven for større belastning og slites unormalt raskt.

Når klippekniven skiftes, må alltid også knivskruen (4) skiftes.

12.6 Demontere og montere klippekniv

For å unngå skader på knivskruen skrus den løs eller fast med en passende sekskantnøkkel (22 mm).

1 Demontering:

- Bruk en støttebukk (1) som mothold for klippekniven (2).

Klippekniven (2) skal bare monteres slik som vist på bildet. Knastene (6) skal peke ned, og de oppoverbøyde knivbladene skal peke opp.

Det foreskrevne tiltrekkingsmomentet for knivskruene på 10 - 15 Nm må overholdes nøye for at klippeverktøyet skal sitte sikkert. Sikre i tillegg knivskruen (3) med Loctite 243.

• Rengjør anleggsflaten til knivhylsen.
- Monter klippekniven (2) slik at de oppoverbøyde vingene vender opp. Festeknastene (4) skal plasseres i hullene (5) på klippekniven.
- Bruk en støttebukk (1) som mothold for klippekniven (2).
- Skru fast knivskruen (3) med et tiltrekkingsmoment på 10 - 15 Nm.

12.7 Slipe klippekniven

Fare for personskade!

Kontroller at kniven ikke er skadet før den monteres igjen. Kniven må skiftes ut hvis den har synlige hakk eller risser eller eggene er slipt mer enn 5 mm ned eller kniven på ett sted er tynnere enn 1,6 mm (⇒ 12.5).

VIKING anbefaler å overlate slipingen av klippekniven til en fagperson. Hvis kniven slopes feil (feil vinkel, ubalanse osv.) påvirker dette funksjonen til maskinen.

Slipeveiledning:

• Demonter klippekniven ( 12.6).
- Klippekniven må avkjøles under sliping, f.eks. med vann. Kniven må ikke bli blå, siden dette reduserer holdbarheten.
- Kniven må slipes jevnt for å unngå vibrasjoner forårsaket av ubalanse.
- Slipevinkelen på 30° må overholdes.
- Fjern eventuelt grader på skjærekanten etter avsluttet sliping ved hjelp av et fint slipepapir.

12.8 Oppbevaring (vinterlagring)

Oppbevar maskinen i et tørt, lukket rom med lite støv. Sørg for å oppbevare maskinen utilgjengelig for barn.

Se til at alle muttere, bolter og skruer er strammet godt, skift ut farehenvisninger og advarsler på maskinen som har blitt uleselige, og kontroller hele maskinen for slitasje og skader. Skift ut slitte eller skadede deler.

Sørg for å få utbedret eventuelle feil før maskinen settes bort for lengre tid.

Husk følgende hvis gressklipperen skal settes bort i lengre tid (vinter):

• Rengjør alle maskinens deler grundig.
- Smør alle bevegelige deler godt med olje eller fett.

13. Transport

13.1 Bære og feste gressklipperen

Fare for personskader! Les sikkerhetsanvisningene i kapitlet "For din sikkerhet" (⇔ 4.).

Bære maskinen:

• Gressklipperen skal bare løftes ved å holde i transporthåndtakene (1, 2). Pass på at du alltid er i god avstand fra klippekniven, særlig med føtter og ben.
• Bær gressklipperen med begge hendene – den ene med tak i det øvre transporthåndtaket (2) og den andre i det nedre transporthåndtaket (1),

eller

- bær gressklipperen med én hånd i øvre transporthåndtak (2).

Emballasjen, maskinen og tilbehøret er produsert av gjenvinnbare materialer og må kasseres i samsvar med dette.

Atskilt, miljøvennlig kassering av materialrester bidrar til økt gjenbruk av verdistoffer. Maskinen bør derfor leveres til gjenvinning etter at maskinens normale levetid er nådd. Når maskinen skal kasseres, finner du informasjonen om dette i kapitlet "Kassering". (⇔ 4.7)

Kontakt nærmeste resirkuleringsstasjon eller forhandleren for informasjon om hvordan avfallsproduktene skal håndteres.

15. Minimere slitasjen og unngå skader

Følg disse henvisningene for å unngå skader eller unormal slitasje på VIKING maskinen:

1. Slitedeler

Enkelte av komponentene på VIKING maskinen utsettes for normal slitasje også når maskinen brukes i henhold til bestemmelsene. Disse komponentene må skiftes ut i tide, avhengig av hvordan og hvor mye maskinen brukes.

Det gjelder blant annet:

• Kniver
• Oppsamler

2. Følg informasjonen i denne bruksanvisningen.

Bruk, vedlikehold og lagring av VIKING maskinen må skje i henhold til informasjonen i denne bruksanvisningen. Brukeren selv er ansvarlig for alle skader som oppstår fordi sikkerhets-, bruks- og vedlikeholdsforskriftene ikke er fulgt.

Dette gjelder spesielt for:

• Ikke tilstrekkelig dimensjonert ledning (diameter).
  – Feil elektrisk tilkobling (spenning).
• Endringer på produktet som ikke er godkjent av VIKING.
• Bruk av verktøy eller tilbehør som ikke er tillatt eller egnet for maskinen, eller som har dårlig kvalitet.
• Ikke forskriftsmessig bruk av produktet.
• Bruk ved sportsarrangementer eller andre konkurranser.
• Skader som følge av at produktet er brukt med defekte komponenter.

3. Vedlikeholdsarbeider

Alle arbeider som er nevnt under "Vedlikehold", må utføres regelmessig.

Hvis brukeren ikke kan utføre disse vedlikeholdsarbeidene selv, skal han eller hun ta kontakt med en forhandler.

VIKING anbefaler at alt vedlikeholdsarbeid og alle reparasjoner bare utføres hos VIKING forhandlere.

VIKING forhandlerne får jevnlig tilbud om opplæring, og de får regelmessig tilsendt teknisk informasjon.

Hvis disse arbeidene forsømmes, kan det oppstå skader som brukeren er ansvarlig for.

Slike skader er blant annet:

• Skader på drivmotoren som er forårsaket av mangelfull rengjøring av kjøleribbene (sugeslissene).
  – Korrosjonsskader og andre skader som oppstår som følge av uegnet lagringssted.
• Skader på maskinen grunnet bruk av reservedeler med dårlig kvalitet.

- Skader som skyldes at vedlikehold ikke er utført i rett tid eller utilstrekkelig vedlikehold, hhv. skader som skyldes vedlikeholds- eller reparasjonsarbeider som ikke er utført hos forhandlere.

16. Vanlige reservedeler

Klippekniv

6320 702 0100

Knivskrue

6310 710 2800

Festeelementene til kniven (f.eks. knivskruen) må skiftes ut ved utskifting og montering av kniven. Reservedeler føres av VIKING forhandlerne.

17. Produsentens CE-samsvarserklæring

VIKING GmbH

Gressklipper, håndstyrt og elektrisk drevet (ME)

Merke: VIKING

type: ME 339.0

ME 339.0 C

Produktet er utviklet og produsert i overensstemmelse med følgende standarder:

EN 60335-1, EN 60335-2-77

Metode som er benyttet for å bedømme overensstemmelsen:

Vedlegg VIII (2000/14/EC)

Navn og adresse til medvirkende oppnevnt instans:

Utforming og oppbevaring av teknisk dokumentasjon:

Johann Weiglhofer

VIKING GmbH

Produksjonsåret og serienummeret er oppgitt på maskinens fabrikasjonsplate.

Målt lydeffektnivå:

92,5 dB (A)

Garantert lydeffektnivå:

93 dB (A)

Langkampfen,

2015-01-02 (ÅÅÅÅ-MM-DD)

VIKING GmbH

Weiglhofer

Leder for forskning og produktutvikling

18. Tekniske data

ME 339.0 / ME 339.0 C:

Klippehøyde 30 - 70 mm

Klippehøyde (bare

for Storbritannia) 20 - 70 mm

ME 339.0:

Angitt vibrasjonskarakteristikk iht.

EN 12096:

Målt verdi a_hw 0,82 m/sek ^2

Usikkerhet K_hw 0,41 m/sek ^2

Måling i henhold til EN 20643

L/B/H 122/42/107 cm

Vekt 14 kg

Vekt (bare for

Storbritannia) 15 kg

ME 339.0 C:

Angitt vibrasjonskarakteristikk iht.

EN 12096:

Målt verdi a_hw 0,55 m/sek ^2

Usikkerhet K_hw 0,28 m/sek ^2

Måling i henhold til EN 20643

L/B/H 128/42/107 cm

Vekt 14 kg

19. Feilsøking

* Kontakt eventuelt en forhandler. VIKING anbefaler VIKING forhandleren.

Feil/problem:

• Ingen nettspenning
  – Tilkoblingskabel/støpsel, støpselkobling eller bryter er defekt
  – Startknappen er ikke trykt inn
• Motoren er overbelastet på grunn av for høyt eller vått gress
• Motorvernet er aktivert
• Klipperhuset er tilstoppet

- Sikring i støpselet er defekt (bare Storbritannia)

Tiltak:

• Undersøk sikringen (⇒ 11.1)
• Kontroller kabel/støpsel/bryter, og skift ut om nødvendig (⇒ 11.1)
  – Trykk på startknappen (⇒ 11.3)
  – Ikke start motoren i høyt gress, tilpass klippehøyden (⇒ 8.4)
  – La maskinen avkjøles (⇒ 9.5)
• Rengjør klipperhuset (⇒ 12.2)
• Bytt sikringen i støpselet (✗)

Feil/problem:

Nettsikringen utløses ofte

Mulig årsak:

– Ikke egnet tilkoblingsledning
- Overbelastning av nettet
- Overbelastning av maskinen på grunn av for høyt eller for fuktig gress

Tiltak:

– Bruk egnet tilkoblingsledning (⇒ 11.1)
– Koble maskinen til en annen strømkrets
– Tilpass klippehøyden og -hastigheten etter klippeforholdene (⇒ 8.4)

Feil/problem:

Sterke vibrasjoner under bruk

Mulig årsak:

Ujevnt klipperesultat, gressplenen blir gul

Mulig årsak:

- Klippekniven er sløv eller slitt

– Hastigheten fremover er for stor i forhold til klippehøyden

Tiltak:

– Etterslip eller skift ut klippekniven (⇒ 12.7)
– Reduser hastigheten og/eller still inn riktig klippehøyde (⇒ 8.4)

Feil/problem:

Vanskelig å starte, eller motoreffekten avtar

Mulig årsak:

• Klipping av for høyt eller for fuktig gress
  – Klipperhuset er tilstoppet

Tiltak:

– Tilpass klippehøyden og -hastigheten etter klippeforholdene ( 8.4)
– Rengjør klippehuset (trekk ut støpslet før rengjøring) (⇒ 12.2)

Feil/problem:

Utkastkanalen er tilstoppet

Mulig årsak:

– Klippekniven er slitt
- Klipping av for høyt eller for fuktig gress

Tiltak:

• Skift ut klippekniven (⇒ 12.7)
  – Tilpass klippehøyden og -hastigheten etter klippeforholdene (⇒ 8.4)

20. Serviceplan

20.1 Bekreftelse av overleveringen

Modell: ____

Serienummer:

Dato:

20.2 Servicebekreftelse

Forhandleren bekrefter det utførte arbeidet ved å fylle ut de angitte feltene.

Service utført den

Dato for neste service

Bästa kund!

Du ønskes held og lykke med din VIKING maskine.

Dr. Peter Pretzsch

Adm. direktør

1. Indholdsfortegnelse

Vedligeholdelse, rengøring, reparation og opbevaring 169

Advarsel – fare på grund af elektrisk strøm 170

Bortskaffelse 171

Symbolforklaring 171

Medfølgende dele 171

Når kniven blokerer 174

Termisk

Miljøbeskyttelse 177

overensstemmelseserklæring 178

Tekniske data 179

Fejlsøgning 179

Serviceplan 180

Billeder og tekst beskriver særlige betjeningstrin.

De beskrevne anvisninger kan være markeret som vist i de følgende eksempler.

4.5 Vedligeholdelse, rengøring, reparation og opbevaring

9.4 Når kniven blokerer

10.1 Tohåndsbetjening

12.3 El-motor og hjul

erklærer, at maskinen

Plæneklipper, håndbetjent og strømdrevet (ME)

Fabrikat: VIKING

Type: ME 339.0

ME 339.0 C

Serienummer 6320

- Nettet er overbelastet
