MANUALE UTENTE ME 339 C VIKING

sance sonore garanti

L_WAd 93 dB(A)

vi ringraziamo per aver scelto un prodotto di qualità VIKING.

Questo prodotto è stato concepito in base ai più moderni processi di fabbricazione e a numerosi criteri di garanzia della qualità, in modo da soddisfare pienamente il cliente.

Per eventuali domande relative all'apparecchio da voi acquistato vi preghiamo di rivolgervi direttamente al vostro rivenditore o alla nostra società di distribuzione.

Vi auguriamo buon lavoro con il vostro apparecchio VIKING.

Dr. Peter Pretzsch

Amministratore

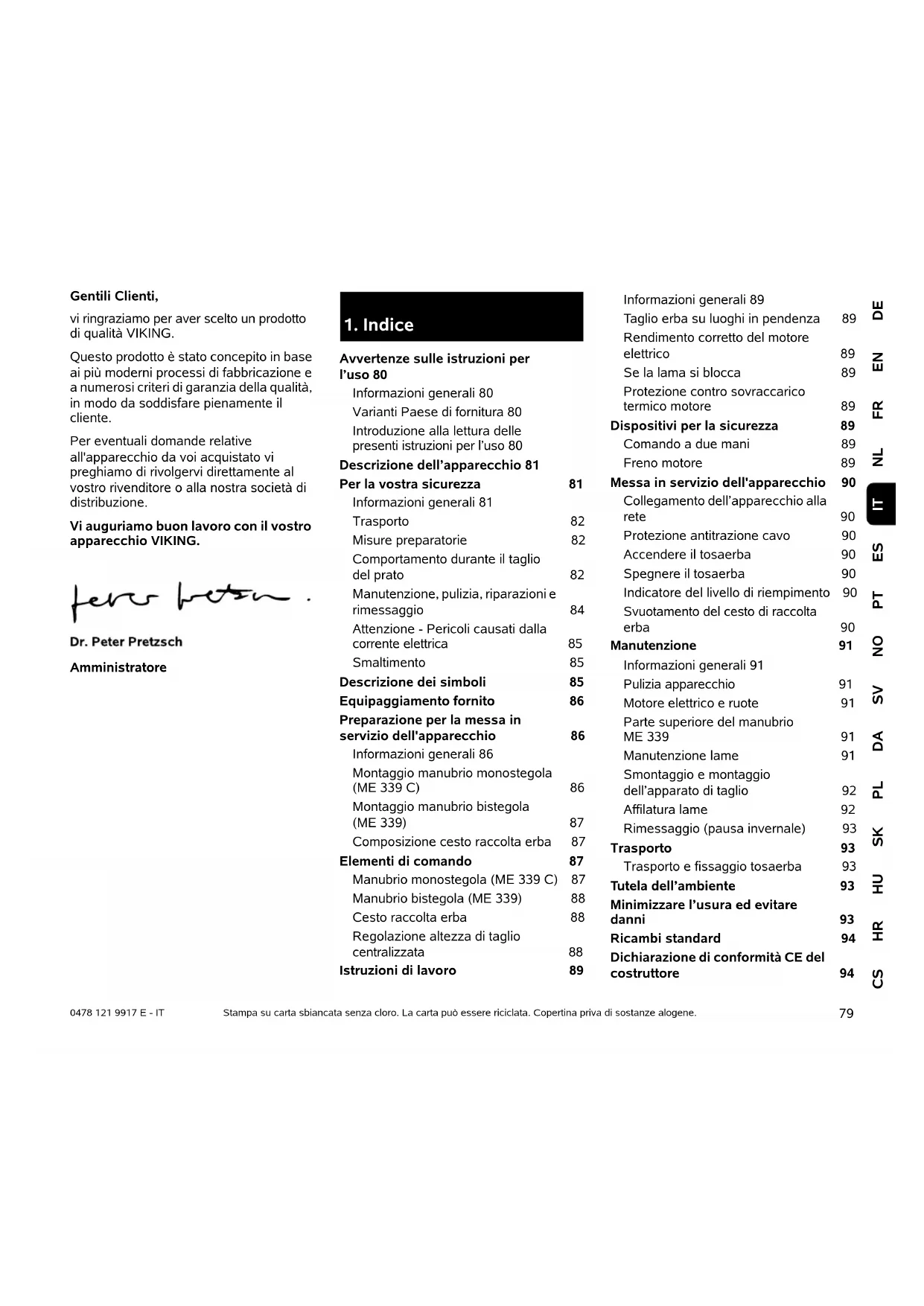

1. Indice

Avvertenze sulle istruzioni per l'uso 80

Informazioni generali 80

Varianti Paese di fornitura 80

Introduzione alla lettura delle presenti istruzioni per l'uso 80

Descrizione dell'apparecchio 81

Per la vostra sicurezza 81

Informazioni generali 81

Trasporto 82

Misure preparatorie

Comportamento durante il taglio del prato 82

Manutenzione, pulizia, riparazioni e rimessaggio 84

Attenzione - Pericoli causati dalla corrente elettrica 85

Smaltimento 85

Descrizione dei simboli 85

Equipaggiamento fornito 86

Preparazione per la messa in servizio dell'apparecchio 86

Informazioni generali 86

Montaggio manubrio monostegola (ME 339 C) 86

Montaggio manubrio bistegola (ME 339) 87

Composizione cesto raccolta erba 87

Elementi di comando 87

Manubrio monostegola (ME 339 C) 87

Manubrio bistegola (ME 339) 88

Cesto raccolta erba 88

Regolazione altezza di taglio centralizzata 88

Istruzioni di lavoro 89

Informazioni generali 89

Taglio erba su luoghi in pendenza 89

Rendimento corretto del motore elettrico 89

Se la lama si blocca 89

Protezione contro sovraccarico termico motore 89

Dispositivi per la sicurezza 89

Comando a due mani 89

Freno motore 89

Messa in servizio dell'apparecchio 90

Collegamento dell'apparecchio alla rete 90

Protezione antitrazione cavo 90

Accendere il tosaerba 90

Spegnere il tosaerba 90

Indicatore del livello di riempimento 90

Svuotamento del cesto di raccolta erba 90

Manutenzione 91

Informazioni generali 91

Pulizia apparecchio 91

Motore elettrico e ruote 91

Parte superiore del manubrio

ME 339 91

Manutenzione lame 91

Smontaggio e montaggio

dell'apparato di taglio 92

Affilatura lame 92

Rimessaggio (pausa invernale) 93

Trasporto 93

Trasporto e fissaggio tosaerba 93

Tutela dell'ambiente 93

Minimizzare l'usura ed evitare danni 93

Ricambi standard 94

Dichiarazione di conformità CE del costruttore 94

Dati tecnici 95

Risoluzione guasti 95

Programma Assistenza Tecnica 96

Conferma di consegna 96

Conferma dell'esecuzione del servizio 96

2. Avvertenze sulle istruzioni per l'uso

2.1 Informazioni generali

Le presenti istruzioni per l'uso sono istruzioni per l'uso originali del produttore in conformità alla direttiva CE 2006/42/EC.

VIKING lavora continuamente per migliorare la propria gamma di prodotti; ci riserviamo pertanto il diritto di apportare modifiche concernenti entità di fornitura, forma, tecnologia e equipaggiamenti. Per questo motivo non può essere rivendicato alcun diritto sulla base delle indicazioni e illustrazioni contenute nel presente libretto.

2.2 Varianti Paese di fornitura

VIKING consegna i propri apparecchi dotati di spine ed interruttori di diverso tipo, a seconda del paese di utilizzo.

Nelle figure sono rappresentati apparecchi con spine europee. Il collegamento alla rete elettrica di apparecchi con altri tipi di spine viene eseguito allo stesso modo.

2.3 Introduzione alla lettura delle presenti istruzioni per l'uso

Le immagini e i testi descrivono una determinata fase di lavoro.

Tutti i simboli applicati sull'apparecchio sono spiegati nelle presenti istruzioni per l'uso.

Direzione dello sguardo:

Direzione dello sguardo durante l'utilizzo "sinistra" e "destra" nelle istruzioni per l'uso:

l'utente si trova dietro l'apparecchio e guarda nel senso di marcia in avanti.

Indicazione capitolo:

Una freccia indica i relativi capitoli e sottocapitoli che contengono ulteriori chiarimenti. Il seguente esempio rimanda a un capitolo: (⇔ 2.1)

Contrassegni dei paragrafi del testo:

le istruzioni descritte possono essere contrassegnate come indicato negli esempi qui di seguito.

Operazioni che richiedono l'intervento dell'utente:

- Svitare la vite (1) con un cacciavite, azionare la leva (2) ...

Indicazioni generali:

- Uso del prodotto durante manifestazioni sportive o gare.

Testi con note aggiuntive:

Paragrafi del testo con un ulteriore significato sono contrassegnati da uno dei simboli qui di seguito descritti, in modo da evidenziarli nelle istruzioni per l'uso.

Pericolo!

Pericolo di infortunio e lesioni gravi a persone. È necessario adottare un determinato comportamento o evitare determinate azioni.

Attenzione!

Pericolo di lesioni a persone. Un determinato comportamento evita possibili lesioni.

Attenzione!

Leggere lesioni o danni a cose che possono essere evitati con un determinato comportamento.

Nota

Informazioni per un uso migliore dell'apparecchio e per evitare eventuali comandi errati.

Testi con riferimento ad immagini:

Le immagini che spiegano l'uso dell'apparecchio sono riportate all'inizio di queste istruzioni per l'uso.

Il simbolo della fotocamera consente di attribuire il testo delle istruzioni per l'uso alla corrispondente illustrazione nelle pagine con le immagini.

3. Descrizione dell'apparecchio

1 Parte superiore manubrio

2 Parte inferiore manubrio

3 Scocca

4 Cofano motore

5 Ruota posteriore

6 Ruota anteriore

7 Cesto raccolta erba

8 Maniglia superiore per il trasporto

9 Maniglia inferiore per il trasporto

10 Sportello deflettore

11 Manopola

12 Leva di fissaggio rapido

13 Staffa di arresto motore

14 Leva regolazione altezza

15 Protezione antitrazione cavo

16 Collegamento alla rete

17 Pulsante d'avviamento

18 Targhetta modello

4. Per la vostra sicurezza

4.1 Informazioni generali

Durante il lavoro con il tosaerba attenersi scrupolosamente a tali norme di prevenzione antinfortunistica.

Prima di mettere in funzione l'apparecchio per la prima volta, leggere attentamente le istruzioni per l'uso e conservarle con cura

per un eventuale uso successivo.

Acquisire dimestichezza con tutti i comandi e con l'uso dell'apparecchio.

Prima di usare l'apparecchio per la prima volta è necessario farsi spiegare chiaramente le istruzioni per un uso corretto dell'apparecchio dal rivenditore o da un altro tecnico specializzato in materia.

Non è assolutamente consentito lavorare con il tosaerba dopo aver consumato bevande alcoliche, farmaci o droghe che riducono la prontezza di riflessi.

Non tagliare mai l'erba se nelle vicinanze vi sono persone, soprattutto bambini o animali.

Ricordarsi che l'utente è direttamente responsabile di eventuali danni a terzi o a loro proprietà.

Affidare (o prestare) l'apparecchio soltanto a persone che conoscono e sanno maneggiare questo modello. Consegnare sempre le istruzioni per l'uso.

Attenzione - Pericolo di incidenti!

Il tosaerba è destinato esclusivamente ad un uso privato e solo per il taglio dell'erba del prato. Non è consentito l'uso per altri scopi in quanto potrebbe essere pericoloso o causare danni all'apparecchio.

In seguito ai pericoli in cui l'utente potrebbe incorrere, non è consentito utilizzare il tosaerba, per esempio, (elenco non completo):

- Per rifilare i bordi di cespugli, siepi e arbusti.

- Per tagliare piante rampicanti.

- Per tagliare piante che crescono sul tetto della casa e nei portafiori sui balconi.

• Per pulire sentieri (aspirazione, soffiatura, sgombero di neve).
• Per triturare e sminuzzare scarti della potatura di siepi ed alberi.
• Per spianare sporgenze del terreno come, p. es., tane di talpe.
• Per trasportare l'erba tagliata, salvo che non sia nell'apposito cesto di raccolta erba.

Attenzione - Pericolo di incidenti!

È consentito solo l'uso di accessori forniti o espressamente autorizzati da VIKING per il montaggio su questo apparecchio. Non è nemmeno consentito apportare modifiche all'apparecchio

Prestare particolare attenzione in caso di utilizzo in giardini pubblici, parchi, campi sportivi, lungo strade e in agricoltura e selvicoltura.

Attenzione! Pericoli per la salute dovuti ad esposizione alle vibrazioni!

Un'esposizione eccessiva alle

vibrazioni può causare disturbi circolatori e danni al sistema nervoso, in particolare per le persone affette da problemi circolatori. In caso di sintomi che potrebbero essere stati causati da un'esposizione eccessiva alle vibrazioni, rivolgersi a un medico. Tali sintomi vengono percepiti essenzialmente alle dita, alle mani o ai polsi e sono, per esempio, (elenco non completo):

• Perdita della sensibilità tattile
• Dolori
• Insufficienza muscolare
  – Colorazione alterata della pelle
  – Sgradevole formicolio.

Non è in nessun caso consentito l'uso dell'apparecchio da parte di persone non esperte e che non hanno acquisito familiarità con le istruzioni d'uso oppure persone con ridotte capacità fisiche, sensoriali o intellettive e bambini.

Non consentire mai l'utilizzo dell'apparecchio a bambini o giovani di età inferiore ai 16 anni.L'età minima dell'utente viene stabilita dalle normative locali.

Pericolo di morte per soffocamento!

Non lasciare giocare i bambini con il materiale di imballaggio, in quanto sussiste il pericolo di soffocamento. Tenere assolutamente il materiale di imballaggio fuori dalla portata dei bambini.

4.2 Trasporto

Per evitare di ferirsi con parti affiliate dell'apparecchio indossare sempre guanti da lavoro.

Prima di effettuare il trasporto spegnere l'apparecchio, estrarre il cavo di allacciamento alla rete elettrica e far arrestare completamente le lame.

Sollevando l'apparecchio osservare in particolare le indicazioni riportate al capitolo "Trasporto" (⇒ 13.).

Tenere conto del peso dell'apparecchio e utilizzare dispositivi di caricamento adeguati (rampe di carico, dispositivi di sollevamento).

Durante il sollevamento e il trasporto evitare il contatto con la lama.

Trasportare l'apparecchio solo a motore freddo.

Durante il trasporto bloccare l'apparecchio e le parti dell'apparecchio (p. es. il cesto di raccolta erba) sul pianale di carico con mezzi di ancoraggio (cinghie, corde, ecc.) appropriati.

Durante il trasporto dell'apparecchio osservare le norme di legge locali, in particolare, le disposizioni in materia di sicurezza del carico e trasporto di oggetti su piani di carico.

4.3 Misure preparatorie

Non consentire mai l'uso dell'apparecchio a persone che non abbiano letto e preso visione delle istruzioni per l'uso.

Attenersi alle normative locali relative agli orari consentiti per l'uso degli apparecchi da giardino a motore.

Durante il taglio dell'erba indossare sempre calzature robuste e pantaloni lunghi. Non

tagliare l'erba a piedi nudi o con sandali.

Controllare sempre tutto il terreno su cui verrà impiegato l'apparecchio e rimuovere pietre, bastoni, fili metallici, ossi o altri corpi estranei che potrebbero essere aspirati ed espulsi dall'apparecchio.

Prima dell'uso eseguire sempre un controllo visivo per verificare se l'attrezzo di taglio, le viti di fissaggio e l'unità di taglio completa sono in perfetto stato.

Controllare in particolare che siano posizionati correttamente in sede e che non siano danneggiati o usurati ( 12.5).

Prima di utilizzare l'apparecchio sostituire i componenti usurati o danneggiati. Sostituire sempre le indicazioni ed avvertenze di pericolo illeggibili o danneggiate applicate sull'apparecchio. Il

rivenditore specializzato VIKING mette a disposizione le etichette adhesive di ricambio.

Non accendere mai il motore senza che la lama sia montata correttamente. Pericolo di surriscaldamento del motore!

Non utilizzare mai il tosaerba se i dispositivi di protezione sono danneggiati o non sono montati, p. es. senza sportello deflettore o senza dispositivo di raccolta erba oppure se il freno motore non funziona.

Per motivi di sicurezza utilizzare sempre un cesto di raccolta erba in perfetto stato.

I dispositivi di innesto montati sull'apparecchio non devono essere rimossi o disattivati (p. es. bloccando la staffa di arresto motore nella stegola).

Osservare le indicazioni riportate al capitolo "Attenzione - Pericoli dovuti alla corrente elettrica" (⇒ 4.6)

4.4 Comportamento durante il taglio del prato

Evitare che estranei, in particolare bambini ed animali, si avvicinino all'area. Accertarsi di

non mettere in pericolo altre persone.

Non tagliare l'erba con temperature inferiori a 5°C.

Non tagliare mai dell'erba bagnata e non usare mai il tosaerba quando piove. L'erba bagnata aumenta il pericolo di infortuni (ridotta stabilità sul suolo bagnato della persona addetta alla conduzione dell'apparecchio).

Tagliare l'erba solo alla luce del giorno o con una buona illuminazione.

Per avviare l'apparecchio disporlo su una superficie piana. Durante l'avviamento del motore non è consentito ribaltare l'apparecchio.

Avviare il motore con cautela, attenendosi alle indicazioni riportate nel capitolo "Messa in funzione dell'apparecchio" (⇒ 11.). Assicurarsi che la distanza tra i piedi e l'attrezzo di taglio sia adeguata.

Condurre l'apparecchio solo a passo d'uomo, durante il lavoro con l'apparecchio non eseguire mai movimenti affrettati e/o correre. Conducendo l'apparecchio ad andatura veloce aumenta il pericolo di lesioni, nel caso in cui si dovesse inciampare, scivolare, ecc.

Spegnere il motore,

• Se fosse necessario piegare il tosaerba per trasportarlo su superfici diverse dal manto erboso.
• Se si spinge avanti e indietro l'apparecchio sulla superficie di taglio dell'erba.
• Prima di rimuovere il cesto di raccolta erba.

Assicurarsi che vi sia sempre una buona tenuta sui terreni in pendenza. Evitare di tagliare l'erba su pendii troppo ripidi per non incorrere nel rischio di perdere il controllo dell'apparecchio.

Quando si cambia il senso di marcia su un pendio, prestare particolare attenzione, onde evitare di perdere il controllo dell'apparecchio.

Su terreni in pendenza tagliare l'erba sempre di traverso, mai in salita o in discesa, per evitare il rischio di essere travolti dal tosaerba in moto, nel caso in cui si perdesse il controllo dell'apparecchio.

Attenzione - Pericolo di inciampare! Prestare particolare attenzione soprattutto durante le manovre di retromarcia e quando si tira il tosaerba.

Fare estrema attenzione quando si gira l'apparecchio o lo si tira verso di sé.

Per motivi di sicurezza non è consentito usare l'apparecchio su pendii con una pendenza superiore a 25° (46,6%).

Pericolo di lesioni!

25° di inclinazione del pendio corrispondono a una pendenza di 46,6 cm su 100 cm di superficie orizzontale.

max. 25° 100 46,6

Tener conto del fatto che gli utensili da lavoro continueranno a funzionare per diversi secondi prima di arrestarsi completamente.

Non cercare di ispezionare le lame se il tosaerba è in funzione. Non aprire mai lo sportello deflettore, né rimuovere mai il cesto di raccolta erba quando la lama di taglio è in funzione. La lama in movimento può causare lesioni.

Non attaccare mai oggetti al manubrio (p. es. indumenti di lavoro). I cavi di prolunga non devono essere avvolti attorno al manubrio.

Controllare regolarmente che la lama sia posizionata correttamente e non sia danneggiata o usurata ( 12.5).

Attenzione - Pericolo di lesioni!

Non avvicinare mai mani o piedi a componenti in movimento.

Non toccare mai la lama in movimento. Mantenersi sempre distanti dall'apertura di scarico. Mantenere sempre la distanza di sicurezza determinata dal manubrio.

Evitare ripetuti tentativi di avviamento in un breve lasso di tempo e soprattutto di "giocare" con il tasto di avviamento. Pericolo di surriscaldamento del motore!

Le oscillazioni di tensione provocate dall'apparecchio durante l'accensione, potrebbero interferire con altri dispositivi collegati allo stesso circuito elettrico, in caso di condizioni della rete sfavorevoli. In tal caso è necessario adottare misure adeguate (p. es. allacciamento ad un circuito elettrico diverso rispetto a quello del dispositivo interessato, funzionamento dell'apparecchio su un circuito elettrico con impedenza minore).

Spegnere il motore ed estrarre la spina dalla presa elettrica, quindi assicurarsi che l'attrezzo di taglio sia completamente

fermo,

• Prima di disinnestare i sistemi di bloccaggio o eliminare intasamenti nel canale di scarico.
• Se l'attrezzo di taglio ha colpito un corpo estraneo. È necessario controllare l'attrezzo di taglio per assicurarsi che non sia danneggiato. Non è consentito mettere il funzione il tosaerba, se l'albero lama o l'albero motore è danneggiato o deformato.

Pericolo di lesioni causato da componenti difettosi!

Pericolo di lesioni causato da componenti difettosi!

• Prima di controllare, pulire o eseguire lavori sul tosaerba, (p. es. la regolazione dell'altezza di taglio, aprire o regolare il manubrio).
• Nel caso in cui il tosaerba iniziasse a vibrare in modo anomalo. In questo caso, è necessario controllare l'intero apparecchio, in particolare l'attrezzo di taglio, per assicurarsi che non sia danneggiato o che non vi siano componenti allentati. È sempre necessario sostituire eventuali componenti danneggiati prima di proseguire il lavoro e i componenti allentati devono essere bloccati serrando le viti o altri elementi di fissaggio.
• Quando si smette di lavorare e/o si lascia incustodito l'apparecchio.
• Prima di sollevare o spostare l'apparecchio.
• Prima del trasporto.

Non sollevare né trascinare mai un tosaerba se il motore è in funzione o se l'apparecchio è collegato alla rete.

Con l'apparecchio non è consentito trasportare persone, in particolare bambini, o oggetti.

4.5 Manutenzione, pulizia, riparazioni e rimessaggio

Prima di eseguire qualsiasi lavoro sull'apparecchio, di ogni pausa di utilizzo, della pulizia del tosaerba o prima di controllare se il cavo di allacciamento è attorcigliato o danneggiato, spegnere sempre il tosaerba e staccare la spina dalla presa di corrente.

Indossare sempre guanti da lavoro robusti quando si effettuano dei lavori sull'attrezzo di taglio.

Prima di ogni lavoro di manutenzione, riparazione e prima del rimessaggio in un locale chiuso far raffreddare completamente l'apparecchio.

Eseguire solo i lavori di manutenzione descritti nelle presenti istruzioni per l'uso. Fare eseguire gli altri lavori da un rivenditore specializzato.

VIKING consiglia di far eseguire i lavori di manutenzione e riparazione solo da un rivenditore specializzato VIKING. Ai rivenditori specializzati VIKING vengono offerti corsi di formazione e ricevono regolarmente informazioni tecniche aggiornate.

Se non si disponesse delle conoscenze o degli attrezzi necessari, rivolgersi sempre a un rivenditore specializzato (VIKING consiglia un rivenditore autorizzato VIKING).

È consigliabile utilizzare solo utensili, accessori e ricambi di ottima qualità. In caso contrario sussiste il pericolo di incidenti con danni all'apparecchio e lesioni a persone.

VIKING consiglia di utilizzare utensili, accessori e ricambi originali VIKING che sono stati concepiti espressamente per l'apparecchio e per soddisfare le esigenze degli utenti.

I ricambi originali VIKING sono riconoscibili dal relativo codice VIKING per ricambi, dalla scritta VIKING e eventualmente dal contrassegno VIKING per i ricambi. Su componenti piccoli potrebbe esserci solo il contrassegno.

Mantenere ben serrati tutti i dadi, i bulloni e le viti in modo da garantire un funzionamento sicuro dell'apparecchio.

Verificare periodicamente che il dispositivo di raccolta erba non sia usurato o danneggiato e che funzioni correttamente.

Se l'attrezzo di taglio o il tosaerba urtassero contro un ostacolo o venissero a contatto con un corpo estraneo, spegnere il motore ed eseguire un controllo accurato dell'apparecchio.

Sostituire sempre eventuali indicazioni ed avvertenze di pericolo applicate sull'apparecchio e ormai illeggibili. Il rivenditore specializzato VIKING mette a disposizione le etichette adhesive di ricambio.

È consentita la riparazione o sostituzione del cavo di collegamento alla rete solo da parte di un elettricista qualificato.

Al fine di prevenire il rischio d'incendio mantenere sgombra, p. es., da erba, paglia, muschio, foglie o perdite di olio la zona delle alette di raffreddamento tra il cofano motore e la scocca.

Nel caso in cui, durante lo svolgimento dei lavori di manutenzione, si smontassero componenti dell'apparecchio o dispositivi di protezione, è necessario montarli nuovamente al termine dei lavori, attenendosi alle istruzioni prescritte.

Dopo l'uso, pulire con cura il tosaerba. Non utilizzare mai apparecchi di pulitura ad alta pressione e non pulire il tosaerba sotto acqua corrente (p. es. con una canna irroratrice/canna per innaffiare). Non usare detergenti aggressivi. Detergenti di questo tipo potrebbero danneggiare i componenti in plastica e metallo pregiudicando la sicurezza di funzionamento dell'apparecchio VIKING.

Controllare regolarmente l'intero apparecchio, in particolare prima del rimessaggio in caso di lunghi periodi di inutilizzo (pausa invernale), per assicurarsi che non presenti usura o danni. Sostituire i componenti usurati o danneggiati in modo da garantire sempre un funzionamento sicuro dell'apparecchio.

Riporre il tosaerba a motore freddo in un locale asciutto e chiuso, fuori dalla portata dei bambini.

4.6 Attenzione - Pericoli causati dalla corrente elettrica

Attenzione! Pericolo di scosse elettriche! Di particolare importanza per la sicurezza elettrica sono il cavo di

allacciamento alla rete, l'interruttore di accensione/spegnimento e il cavo di collegamento. Al fine di evitare il pericolo di scosse elettriche/folgorazione, non utilizzare cavi danneggiati, giunti, spine o cavi di allacciamento non conformi alle indicazioni del costruttore. Controllare regolarmente che il cavo di allacciamento non sia danneggiato o presenti segni d'usura (screpolature).

Non utilizzare mai un cavo di prolunga danneggiato. Sostituire eventuali cavi danneggiati con cavi nuovi e non eseguire nessuna riparazione su cavi di prolunga.

Non è consentito utilizzare l'apparecchio se i cavi sono danneggiati o usurati.

Pericolo di scosse elettriche!

Non collegare alla rete elettrica alcun cavo danneggiato e non toccare un cavo danneggiato, se prima non si è provveduto a staccarlo completamente dalla rete elettrica.

Pericolo di scosse elettriche!

Non usare cavi, connettori e spine difettosi o cavi di allacciamento non conformi alle norme specifiche.

Durante il taglio dell'erba mantenere il cavo lontano dalla lama.

Usare esclusivamente dei cavi di prolunga con isolamento contro l'umidità per la zona esterna, idonei all'utilizzo su tale apparecchio (⇒ 11.1).

Nonostante il motore di trazione sia protetto da spruzzi d'acqua, non è assolutamente consentito lavorare con il tosaerba quando

piove e se la zona circostante è bagnata.

Non lasciare l'apparecchio senza protezione sotto la pioggia.

Staccare il cavo di allacciamento dalla spina e dalla presa e non tirare i cavi di allacciamento.

Collegare l'apparecchio solo ad una rete di alimentazione dotata di dispositivo di sicurezza per corrente di guasto con una corrente di apertura di massimo 30 mA. Un elettricista potrà fornire informazioni più dettagliate al riguardo.

Se l'apparecchio venisse collegato a un gruppo elettrogeno, assicurarsi che eventuali oscillazioni di corrente non possano danneggiare il tosaerba.

Assicurarsi sempre che i cavi di rete utilizzati siamo sufficientemente protetti.

Al fine di garantire la sicurezza elettrica il cavo elettrico deve essere sempre montato correttamente sul manubrio ( 7.2).

4.7 Smaltimento

Assicurarsi che l'apparecchio, al termine della sua durata operativa, venga consegnato a centri di smaltimento specializzati. Rendere l'apparecchio inutilizzabile prima di consegnarlo per lo smaltimento. Per evitare incidenti, rimuovere in particolare il cavo di collegamento alla rete o il cavo elettrico del motore.

Pericolo di lesioni causato della lama di taglio!

Non lasciare mai un tosaerba incustodito anche se non viene più utilizzato. Assicurarsi che l'apparecchio e la lama di taglio siano conservati fuori dalla portata dei bambini.

5. Descrizione dei simboli

Attenzione!

Prima della messa in fun- zione leggere le istruzioni per l'uso.

Pericolo di lesioni!

Tenere lontano persone estranee dalla zona di pericolo.

Pericolo di lesioni!

Fare attenzione alla lama di taglio affilata. Dopo aver spento il motore, la lama continua a girare ancora per pochi secondi (freno motore/lama). Prima di operare sull'attrezzo di taglio, prima di eseguire interventi di assistenza e di pulizia, prima di controllare se il cavo di collegamento è attorcigliato o danneggiato e subito dopo aver smesso di lavorare con l'apparecchio, spegnere il motore e sfilare la spina dalla presa di corrente.

Pericolo di scosse elettriche! Tenere lontano il cavo di collegamento dall'attrezzo di taglio.

ME 339:

Avviare il motore.

ME 339 C:

Avviare il motore.

ME 339 C:

Arrestare il motore.

6. Equipaggiamento fornito

Pos. Descrizione Pz.

A Corpo apparecchio 1
B Parte superiore cesto di raccolta erba 1
C Parte inferiore cesto di rac- colta erba 1
D Perno 2
- Istruzioni per l'uso 1

ME 339 C:

E Rondella 2

F Vite 1
G Perno 1
H Elemento di fermo 2 I Leva di fissaggio rapido 1

ME 339:

J Vite con testa a calotta 2 piatta
K Guida cavo 1
L Manopola 2
M Fascetta fermacavo 1

7. Preparazione per la messa in servizio dell'apparecchio

7.1 Informazioni generali

Pericolo di lesioni

Osservare in particolare le indicazioni riportate al capitolo "Per la vostra sicurezza" (⇔ 4.).

- Per l'esecuzione di tutti i lavori descritti posizionare l'apparecchio su di un fondo orizzontale, piano e stabile.

7.2 Montaggio manubrio monostegola (ME 339 C)

• Portare il manubrio monostegola (1) in posizione di lavoro nella console manubrio (2) e mantenerlo in quella posizione.
• Posizionare gli elementi di fermo (H) a sinistra e a destra nella console manubrio (2) come indicato in figura. Inserire la rondella (E) sulla vite (F) e infilare la vite (F) dall'interno all'esterno attraverso gli elementi di fermo e la parte inferiore del manubrio.
• Inserire la rondella (E).
• Collocare il perno (G) nella leva di fissaggio rapido (I) e avvitare entrambi sulla vite (F).
  • Chiudere la leva di fissaggio rapido (3).
• La leva di fissaggio rapido (3) deve essere ben serrata, al fine di poterla chiudere completamente e affinché il manubrio sia bloccato saldamente nella console manubrio. Se necessario, svitare nuovamente la leva di fissaggio rapido e avvitare o svitare la vite (F).

Montaggio cavo elettrico:

- Stendere il cavo elettrico (1) nel labirinto del cavo (2) sulla console manubrio come indicato in figura. Controllare l'esatta posizione del serracavo (3) nel labirinto del cavo.

- Spingere il cavo elettrico (1) nel supporto (4) sulla manopola del manubrio. Il cavo elettrico deve poggiare lungo la parte inferiore del manubrio sul tubo del manubrio.

7.3 Montaggio manubrio bistegola (ME 339)

Montaggio parte superiore manubrio:

• Inserire la vite con testa a calotta piatta (J) attraverso la guida del cavo (K) e agganciare il cavo elettrico (1).
• Inserire il manubrio bistegola (2) su entrambi le parti inferiori del manubrio (3). Inserire le viti con testa a calotta piatta (J) – a destra con la guida del cavo (K), a sinistra senza – dall'interno verso l'esterno attraverso i fori e serrarle con le manopole (L).

Montaggio della fascetta fermacavo:

Pericolo di scosse elettriche!

Per evitare di danneggiare lo strato isolante del manubrio, chiudere la fascetta fermacavo solo a mano e non utilizzare alcun attrezzo (ad es. un cacciavite o un martello).

- Fissare il cavo elettrico (1) con la fascetta fermacavo (M) sulla parte superiore del manubrio. Sulla parte superiore del manubrio osservare una distanza di 25 - 27 cm tra la fascetta fermacavo e l'interruttore.

7.4 Composizione cesto raccolta erba

• Collocare la parte superiore del cesto di raccolta erba (B) sulla parte inferiore dello stesso (C). Verificare la corretta posizione nelle guide (1).
• Inserire il bullone (D) dall'interno attraverso le aperture previste.
• Bloccare esercitando una leggera pressione la parte superiore del cesto di raccolta erba (B) nella parte inferiore del cesto stesso.
• Agganciare il cesto di raccolta erba ( 8.3).

8. Elementi di comando

8.1 Manubrio monostegola (ME 339 C)

Il tosaerba ME 339 C è dotato di un manubrio telescopico regolabile.

Pericolo di scosse elettriche!

Il cavo elettrico deve essere sempre fissato nella manopola del manubrio e nella console manubrio. Se è impostata l'altezza massima del manubrio, il cavo elettrico deve sporgere leggermente nel campo di regolazione del manubrio telescopico (⇔ 7.2).

Pericolo di lesioni!

Svitando la leva di fissaggio rapido è possibile ripiegare il manubrio o restringerlo. Tenere pertanto sempre il manubrio (1) con una mano nel punto più alto mentre si apre la leva di fissaggio rapido.

1 Chiusura del manubrio:

Posizione di trasporto (per la pulitura dell'apparecchio, il trasporto e la conservazione a magazzino in poco spazio):

• Impostare l'altezza manubrio più bassa.
• Tenere il manubrio (1) con una mano e aprire la leva di fissaggio rapido (2).
• Ripiegare in avanti il manubrio (1).
• Se necessario la leva di fissaggio rapido (2) può essere chiusa e il manubrio può essere bloccato in posizione di trasporto.

Posizione di lavoro (per spingere l'apparecchio):

• Aprire il manubrio (1) all'indietro e tenerlo con una mano.
  • Chiudere la leva di fissaggio rapido (2).
• La leva di fissaggio rapido (2) deve essere ben serrata, al fine di poterla chiudere completamente e affinché il manubrio sia bloccato saldamente nella console manubrio. Se necessario, svitare nuovamente la leva di fissaggio rapido e avvitare o svitare la vite (3).
• Impostare l'altezza manubrio.

2 Regolazione dell'altezza:

L'altezza del manubrio telescopico può essere regolata in continuo:

• Tenere la parte superiore del manubrio (4) con una mano e aprire la leva di fissaggio rapido (5).

• Estrarre la parte superiore del manubrio (4) dalla parte inferiore del manubrio o inserirla nella parte inferiore e impostare l'altezza desiderata.

• Tenere la parte superiore del manubrio (4) con una mano e chiudere la leva di fissaggio rapido (5).

• La leva di fissaggio rapido (5) deve essere ben serrata, al fine di poterla chiudere completamente e affinché la parte superiore del manubrio sia bloccata saldamente nella parte inferiore. Se necessario, svitare nuovamente la leva di fissaggio rapido e ruotare il dado zigrinato (6).

8.2 Manubrio bistegola (ME 339)

Pericolo di lesioni! Svitando le manopole la parte superiore del manubrio potrebbe piegarsi verso il basso. Tenere pertanto sempre la parte superiore del manubrio (2) con una mano nel punto più alto mentre si svitano le manopole.

Chiusura del manubrio:

Posizione di trasporto (per la pulitura dell'apparecchio, il trasporto e la conservazione a magazzino in poco spazio):

• Avvitare le manopole (1) quel tanto che basta per poterle spostare leggermente, quando non sono in presa nella filettatura, e poter ripiegare in avanti la parte superiore del manubrio (2).

Posizione di lavoro (per spingere l'apparecchio):

- Aprire la parte superiore del manubrio (2) all'indietro e tenerla con una mano.

- Serrare le manopole (1). Verificare la corretta posizione della guida del cavo (3).

8.3 Cesto raccolta erba

Aggancio:

• Aprire e mantenere aperto lo sportello-deflettore (1).
• Attaccare il cesto di raccolta erba (2) con i naselli di fermo (3) nell'alloggiamento (4) sul retro dell'apparecchio.
  • Chiudere lo sportello-deflettore (1).

Stacco:

• Aprire e mantenere aperto lo sportello-deflettore (1).
• Sollevare il cesto di raccolta erba (2) e rimuoverlo da dietro.
  • Chiudere lo sportello-deflettore (1).

8.4 Regolazione altezza di taglio centralizzata

È possibile impostare cinque altezze di taglio diverse tra 30 mm e 70 mm.

Livello 1 = altezza minima di taglio

Livello 5 = altezza massima di taglio

Tosaerba per la Gran Bretagna:

Si possono impostare sei diverse altezze di taglio comprese tra 20 mm e 70 mm.

Livello S = altezza minima di taglio

Livello 5 = altezza massima di taglio

Per evitare danni, l'altezza di taglio minima dovrebbe essere adottata solo su superfici di prato prive di irregolarità.

Impostazione dell'altezza di taglio:

• Allontanare leggermente dal tosaerba la leva di regolazione altezza (1) sino a quando i naselli di arresto (2) rilasciano la leva.
• Aumentare l'altezza di taglio: Sollevare il tosaerba con la leva di regolazione altezza (1) (la leva viene spinta in avanti).
  Spingere verso il basso il tosaerba con la leva di regolazione altezza (1) (la leva viene spinta indietro).
• Spingere verso il tosaerba la leva di regolazione altezza (1) sino a quando i naselli di arresto (2) si bloccano nella leva. L'altezza selezionata può essere controllata sul primo nasello di arresto (3).

Diminuire l'altezza di taglio:

9. Istruzioni di lavoro

9.1 Informazioni generali

Pericolo di lesioni!

Districare immediatamente qualsiasi nodo del cavo.

Durante il taglio tenere sempre il cavo di collegamento dietro di sé. I cavi di collegamento potrebbero venire tagliati inavvertitamente durante il taglio dell'erba o si potrebbe correre il rischio di inciampare. Il rischio di incidente è pertanto elevato. È quindi opportuno tagliare in modo che il cavo di collegamento sia sempre in vista sulla superficie erbosa appena tagliata.

Un prato bello e folto si ottiene grazie ad una falciatura periodica per mantenere l'erba corta.

Non tagliare l'erba troppo corta se il clima è caldo o secco. In caso contrario, il prato viene bruciato dai raggi del sole, perdendo così la sua bellezza!

Il risultato di taglio è migliore se la lama è affilata, pertanto dovrebbe essere affilata regolarmente (rivenditore specializzato VIKING).

9.2 Taglio erba su luoghi in pendenza

Per ragioni di sicurezza impiegare il tosaerba solo fino ad una inclinazione del pendio di 25°. Un'inclinazione del pendio di 25° (46,6%) corrisponde a una verticale di 46,6 cm a 100 cm di spazio orizzontale.

9.3 Rendimento corretto del motore elettrico

Non mettere in funzione il tosaerba nell'erba alta o con l'altezza di taglio minima.

Il tosaerba deve essere usato in modo tale da evitare un abbassamento notevole del numero di giri del motore elettrico.

In caso di abbassamento del numero di giri selezionare una regolazione altezza di taglio maggiore e/o ridurre la velocità di avanzamento.

9.4 Se la lama si blocca

Spegnere subito il motore e staccare la spina dalla presa di corrente. Quindi eliminare la causa dell'inconveniente.

9.5 Protezione contro sovraccarico termico motore

Se durante il lavoro il motore venisse sovraccaricato, la protezione contro sovraccarichi termici integrata disinserisce automaticamente l'apparecchio.

Cause di un sovraccarico:

• Taglio di erba troppo alta o altezza di taglio troppo bassa,
• Velocità di avanzamento troppo alta,
  – Pulizia insufficiente del convogliamento aria di raffreddamento (prese di aspirazione aria)
  – Lama non affilata o usurata,
• Cavo di allacciamento non adatto o troppo lungo - Caduta di tensione (⇒ 11.1).

Rimessa in esercizio

Dopo un tempo di raffreddamento di circa 10 min. (a seconda della temperatura ambientale) rimettere in funzione l'apparecchio normalmente ( 11.).

10. Dispositivi per la sicurezza

10.1 Comando a due mani

Il motore elettrico può essere acceso solo se viene mantenuto premuto il pulsante di avvio con la mano destra e viene tirata la staffa di arresto motore verso il manubrio con la mano sinistra.

10.2 Freno motore

Rilasciando la staffa di arresto del motore, la lama si arresta completamente dopo meno di 3 secondi.

Un freno motore integrato riduce il tempo che intercorre tra lo spegnimento e l'arresto completo della lama.

11. Messa in servizio dell'apparecchio

11.1 Collegamento dell'apparecchio alla rete

Pericolo di scosse elettriche!

Osservare in particolare le indicazioni riportate al capitolo "Per la vostra sicurezza" (⇒ 4.).

Utilizzando un avvolgicavo è necessario che il cavo di collegamento sia completamente srotolato, altrimenti possono verificarsi perdite di rendimento o surriscaldamenti causati da resistenza elettrica.

Come cavi di collegamento utilizzare esclusivamente cavi flessibili con rivestimento in gomma di tipo H07 RN-F DIN/VDE 0282.

Sezione minima:

fino a 25 m di lunghezza: 3 x 1,5 mm² fino a 50 m di lunghezza: 3 x 2,5 mm²

I giunti dei cavi di allacciamento devono essere in gomma o rivestiti in gomma ed essere conformi alla norma DIN/VDE 0620.

La tensione e la frequenza di rete devono corrispondere alle indicazioni sulla targhetta modello o riportate nel capitolo "Dati tecnici" (⇒ 18.).

Il cavo di collegamento alla rete deve essere protetto in modo adeguato (⇒ 18.).

Questo apparecchio è destinato al funzionamento con una corrente di rete avente un impedenza Z_max al punto di trasferimento (presa domestica) di massimo 0,49 Ohm (a 50 Hz).

L'utente deve controllare che l'apparecchio sia collegato solo ad una rete di alimentazione che soddisfi tali requisiti. Se necessario, l'impedenza del sistema può essere richiesta all'ente di erogazione energia locale.

11.2 Protezione antitrazione cavo

Durante il lavoro la protezione 12 antitrazione del cavo evita che la spina venga estratta involontariamente dalla presa di corrente provocando eventuali danni all'allacciamento alla rete dell'apparecchio.

Per questo motivo il cavo di allacciamento deve essere inserito nella protezione antitrazione cavo.

• Avvolgere il cavo di allacciamento (1) e farlo passare attraverso l'apertura (2).
• Ripiegare il cavo così avvolto sul gancio (3) e fissarlo.

11.3 Accendere il tosaerba

Non avviare il motore nell'erba alta o all'altezza di taglio minima perché in queste condizioni il motore può essere avviato solo con difficoltà.

• Premere e tenere premuto il pulsante d'avviamento (1). Tirare la staffa di arresto motore (2) verso il manubrio e mantenerla ferma.
• Il pulsante d'avviamento (1) può essere rilasciato dopo aver premuto la staffa di arresto motore (2).

11.4 Spegnere il tosaerba

• Rilasciare la staffa di arresto motore (1). Il motore e la lama si arrestano dopo un breve periodo di persistenza.

11.5 Indicatore del livello di riempimento

Il cesto di raccolta erba è dotato di indicatore livello di riempimento (1) sulla parte superiore del cesto.

La corrente d'aria che si crea tramite il movimento rotatorio della lama e che provvede a riempire il cesto di raccolta erba, fa sollevare l'indicatore di livello di riempimento (2):

il cesto di raccolta erba si riempie con l'erba tagliata.

Non appena il cesto di raccolta erba si riempie, diminuisce la corrente d'aria e l'indicatore livello di riempimento si abbassa (3):

- Svuotare il cesto di raccolta erba pieno (⇒ 11.6).

11.6 Svuotamento del cesto di raccolta erba

• Spegnere il motore (⇒ 11.4) e sganciare il cesto di raccolta erba (⇒ 8.3).
• Aprire il cesto di raccolta erba sulla linguetta di chiusura (1) e aprire verso l'alto la parte superiore del cesto di raccolta (2).

- Mediante le maniglie nella parte superiore del cesto di raccolta erba (3) e nella parte inferiore del cesto di raccolta erba (4) tenere e svuotare il cesto di raccolta erba come rappresentato in figura.

12. Manutenzione

12.1 Informazioni generali

Pericolo di lesioni!

Osservare in particolare le indicazioni riportate al capitolo "Per la vostra sicurezza" (⇒ 4.).

Manutenzione annuale da parte di un rivenditore specializzato:

il tosaerba dovrebbe essere sottoposto a controllo da parte di un rivenditore specializzato almeno una volta all'anno. VIKING consiglia di rivolgersi ad un rivenditore specializzato VIKING.

12.2 Pulizia apparecchio

Intervallo di manutenzione: Dopo ogni impiego

• Sganciare il cesto raccolta erba (⇒ 8.3)

Pericolo di lesioni!

Prima di ribaltarlo verso l'alto posizionare il tosaerba su un supporto stabile, orizzontale e piano. L'apparecchio potrebbe rovesciarsi durante i lavori svolti in posizione di pulitura. L'utente deve porsi sempre lateralmente rispetto all'apparecchio. Non lavorare mai davanti o dietro il tosaerba.

Posizione di pulitura ME 339 C:

• Chiudere il manubrio monostegola ( 8.1).
• Sollevare lo sportello-deflettore (1), piegare il tosaerba e deporlo sulla console manubrio (2).
• Lasciare il manubrio (3) sul terreno e bloccarlo in questa posizione con la leva di fissaggio rapido (4).

Posizione di pulitura ME 339:

• Chiudere il manubrio bistegola (⇒ 8.2).
- Piegare il tosaerba e deporlo sulle parti inferiori del manubrio (5).

Indicazioni per la pulitura:

Pulire accuratamente l'apparecchio ogni volta dopo averlo usato. Una cura scrupolosa protegge l'apparecchio da danni e ne prolunga la durata di impiego.

Pulire il convogliamento dell'aria di raffreddamento (fessure di aspirazione) tra il cofano motore e la parte inferiore della scocca, per garantire un raffreddamento adeguato del motore.

Pulire la lama.

Pulire il lato inferiore del tosaerba con spazzola e acqua. I residui di erba attaccati alla scocca e al canale di scarico devono essere eliminati in precedenza mediante un'asta di legno.

Non dirigere mai getti d'acqua sui componenti del motore, sulle guarnizioni, sui punti di supporto e su componenti elettrici come, ad esempio, gli interruttori. Ciò potrebbe comportare costose riparazioni.

Se non si riuscisse a rimuovere la sporcizia con acqua, utilizzando una spazzola o un panno; VIKING suggerisce di utilizzare un detergente speciale (p. es. detergente speciale STIHL).

12.3 Motore elettrico e ruote

Il motore elettrico non necessita di alcuna manutenzione.

I cuscinetti delle ruote non richiedono manutenzione.

12.4 Parte superiore del manubrio ME 339

Intervallo di manutenzione: Prima di ogni impiego

La parte superiore del manubrio è rivestita di uno strato isolante. Nel caso in cui fosse danneggiato, è necessario sostituire la parte superiore del manubrio.

12.5 Manutenzione lame

Intervallo di manutenzione: Prima di ogni impiego

• Piegare il tosaerba verso l'alto (⇔ 12.2).
• Pulire la lama (1) e controllare se è danneggiata (intagli o fissurazioni) o usurata ed eventualmente sostituirla.
• Controllare lo spessore della lama in almeno 5 punti mediante un calibro (2). Lo spessore minimo della lama deve essere garantito in particolare vicino alle alette.
• Collocare un righello (3) sul bordo anteriore della lama e misurare l'affilatura.

Limiti di usura:

Lo spessore della lama in ogni punto deve essere di almeno 1,6 mm.

Durante l'affilatura non devono essere asportati più di 5 m m dai taglienti.

Se sul tosaerba non è montata la lama fornita, bensì, p. es. la lama mulching, disponibile come accessorio speciale, devono essere rispettati i limiti di usura indicati per quel tipo di lama (vedere istruzioni per l'uso Kit 339).

Pericolo di lesioni!

Una lama usurata o danneggiata può rompersi causando gravi lesioni. Osservare pertanto le istruzioni per la manutenzione della lama.

In particolare il tosaerba non deve essere messo in funzione se parti dell'unità di taglio (composta da lama, vite di fissaggio lama e alloggiamento lama) sono danneggiate o usurate.

A seconda del luogo e della durata di utilizzo, l'usura delle lame può variare notevolmente. Se si utilizza l'apparecchio su un sottofondo sabbioso o in condizioni particolarmente secche, la lama è sottoposta ad un maggiore sforzo e quindi ad un usura decisamente superiore.

Sostituendo la lama di taglio, sostituire sempre anche la viti di fissaggio della lama (4).

12.6 Smontaggio e montaggio dell'apparato di taglio

Per evitare danni alla vite di fissaggio della lama, utilizzare una chiave a bussola esagonale (22 mm) per allentare o serrare la vite.

1 Smontaggio:

• Utilizzare un pezzo di legno (1) adatto per esercitare pressione contraria sulla lama (2).
• Svitare la vite di fissaggio lama (3) e rimuovere la lama (2).

2 Montaggio:

Pericolo di lesioni!

La lama di taglio (2) può essere montata solo come indicato in figura. Le linguette (6) devono essere rivolte verso il basso e le alette della lama piegate in alto devono essere rivolte verso l'alto.

Si deve osservare esattamente la coppia di serraggio prescritta delle viti di fissaggio lama di 10 - 15 Nm perché da ciò dipende il fissaggio sicuro dell'attrezzo da taglio. Bloccare la vite di fissaggio lama (3) anche con Loctite 243.

• Pulire la superficie di appoggio della lama e della boccola della lama.
• Montare la lama (2) con le alette piegate in alto rivolte verso l'alto. I naselli di fermo (4) devono essere posizionati nei fori (5) della lama.
• Utilizzare un pezzo di legno (1) adatto per esercitare pressione contraria sulla lama (2).

- Serrare la vite di fissaggio lama (3) con una coppia di 10 - 15 Nm.

12.7 Affilatura lame

Pericolo di lesioni!

Prima di montarla controllare che la lama non sia danneggiata. La lama deve essere sostituita se si rilevano crepe o fissurazioni, nel caso in cui ai taglienti della lama fossero già stati asportati più di 5 mm attraverso affilature precedenti oppure se lo spessore della lama in un punto è inferiore a 1,6 mm (⇒ 12.5).

VIKING consiglia di far affilare la lama a un rivenditore specializzato. In caso di affilatura errata (angolo di affilatura errato, squilibri ecc.) il funzionamento dell'apparecchio è pregiudicato.

Istruzioni per l'affilatura:

• Smontare la lama (⇒ 12.6).
• Raffreddare la lama mentre viene affilata, p. es. con acqua. Non deve assumere una colorazione bluastra, poiché altrimenti la qualità del taglio peggiorerebbe.
• Affilare sempre la lama in modo uniforme per evitare vibrazioni dovute a squilibrio.
• Rispettare un angolo di affilatura di 30°.
• Dopo l'affilatura rimuovere eventualmente la bava presente sul tagliente con un foglio di carta abrasiva a grana fine.

12.8 Rimessaggio (pausa invernale)

Conservare l'apparecchio in un locale asciutto, chiuso e con poca polvere. Provvedere affinché l'apparecchio sia conservato fuori dalla portata di bambini.

Riporre il tosaerba in modo da poterlo rimettere in funzione immediatamente, se necessario ripiegare il manubrio.

Mantenere serrati tutti i dadi, i perni e le viti, sostituire etichette di pericolo ed avvertenza illeggibili, controllare se l'intero apparecchio presenta usura o danneggiamenti. Sostituire le parti usurate o danneggiate.

Prima di riporre l'apparecchio eliminare sempre eventuali guasti.

Se il tosaerba dovesse rimanere fermo per molto tempo (pausa invernale), osservare i seguenti punti:

• Pulire accuratamente tutte le parti esterne dell'apparecchio,
• Lubrificare o ingrassare bene tutte le parti mobili.

13. Trasporto

13.1 Trasporto e fissaggio tosaerba

Pericolo di lesioni! Osservare in particolare le indicazioni riportate al capitolo "Per la vostra sicurezza" ( 4.).

Trasporto dell'apparecchio:

• Sollevare il tosaerba prendendolo esclusivamente con le impugnature per il trasporto (1, 2). Accertarsi sempre che la distanza tra la lama e il corpo, in particolare i piedi e le gambe, sia sufficiente.
• Trasportare il tosaerba con due mani una posta sull'impugnatura superiore (2) e una posta sull'impugnatura inferiore (1).

0

- Trasportare il tosaerba con una mano posta sull'impugnatura superiore (2).

Ancoraggio dell'apparecchio:

• Bloccare il tosaerba al piano di carico mediante elementi di ancoraggio adeguati.
• Fissare corde o cinghie alle impugnature (1, 2).

14. Tutela dell'ambiente

L'erba tagliata non va eliminata nella spazzatura, ma trasformata in compost.

Gli imballaggi, l'apparecchio e gli accessori vengono prodotti con materiali riciclabili e come tali vanno smaltiti.

Lo smaltimento differenziato ed ecologico dei residui di materiali favorisce il riciclaggio di sostanze preziose. Per questo motivo l'apparecchio, al termine del suo ciclo di vita, deve essere consegnato insieme ad utensili ed apparecchi dello stesso tipo presso un centro di raccolta per lo smaltimento. Per lo smaltimento osservare in particolare le indicazioni riportate al capitolo "Smaltimento" (⇒ 4.7).

Rivolgersi a un centro di riciclaggio o al proprio rivenditore per conoscere le corrette modalità di smaltimento di tali prodotti di scarto.

15. Minimizzare l'usura ed evitare danni

Si prega di osservare attentamente le seguenti informazioni, importanti per la prevenzione di eventuali danni o di un'usura eccessiva del proprio apparecchio VIKING:

1. Parti soggette ad usura

Alcune parti dell'apparecchio VIKING sono soggette a normale usura, anche in caso di uso conforme alle istruzioni, e vanno pertanto sostituite per tempo a seconda del tipo e della durata d'impiego.

Si tratta per esempio di:

- L a m a

– Cesto raccolta erba

2. Rispetto delle indicazioni contenute nelle presenti istruzioni per l'uso

L'uso, la manutenzione e il rimessaggio degli apparecchi VIKING devono essere effettuati con cura, così come descritto nelle presenti istruzioni per l'uso. L'utente è direttamente responsabile di tutti i danni derivanti dall'inosservanza delle istruzioni per l'uso, della sicurezza e della manutenzione.

Ciò vale in modo particolare per:

- Cavo di alimentazione non dimensionato a sufficienza (sezione).

– Collegamento elettrico sbagliato (tensione).
- Modifiche al prodotto non autorizzate da VIKING.
- Utilizzo di utensili ed accessori non consentiti o inadatti all'apparecchio oppure di scarsa qualità.
- Uso improprio del prodotto.
- Impiego del prodotto per manifestazioni o gare sportive.
- Danni indiretti derivanti dall'uso del prodotto con componenti difettosi.

3. Lavori di manutenzione

Tutti i lavori elencati nel paragrafo "Manutenzione" vanno eseguiti periodicamente.

Nel caso in cui l'utente non fosse in grado di effettuare questi lavori di manutenzione, dovrà rivolgersi ad un rivenditore specializzato.

VIKING consiglia di far eseguire lavori di manutenzione e riparazione solo da un rivenditore specializzato VIKING.

Ai rivenditori specializzati VIKING vengono offerti corsi di formazione e ricevono informazioni tecniche aggiornate regolarmente.

Se non si effettuano tali lavori, potrebbero insorgere danni di cui l'utente è il diretto responsabile.

Questi comprendono anche:

– Danni al motore di trazione a seguito di scarsa pulizia del convogliamento dell'aria di raffreddamento (prese di aspirazione aria).
– Danni derivanti da corrosione o da un rimessaggio inadeguato.

– Danni all'apparecchio derivanti dall'uso di ricambi di scarsa qualità.
- Danni al motore a seguito di manutenzione non eseguita per tempo o eseguita in modo incompleto oppure danni derivanti da lavori di manutenzione o riparazione non eseguiti in officine di rivenditori specializzati.

16. Ricambi standard

Lama

6320 702 0100

Vite di fissaggio lama

6310 710 2800

Gli elementi di fissaggio della lama (p. es. la vite di fissaggio lama) devono essere sostituiti in caso di rimpiazzo o montaggio della lama. I ricambi sono disponibili come accessori presso un rivenditore specializzato VIKING.

17. Dichiarazione di conformità CE del costruttore

Il produttore,

VIKING GmbH

dichiara che la macchina

Tosaerba a spinta e alimentato dalla rete elettrica (ME)

Marchio di fabbrica: VIKING

Modello: ME 339.0

ME 339.0 C

Marchio di fabbrica: VIKING

N. di serie 6320

Conforme alle seguenti direttive CE: 2000/14/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC, 2011/65/EC

Il prodotto è stato progettato in conformità alle seguenti norme: EN 60335-1, EN 60335-2-77

Procedimento di valutazione della conformità applicato: Allegato VIII (2000/14/EC)

Nome e indirizzo degli uffici interessati menzionati:

Redazione e conservazione della documentazione tecnica: Johann Weiglhofer VIKING GmbH

L'anno costruttivo e il numero di serie sono indicati sulla targhetta modello dell'apparecchio.

Livello di potenza sonora misurato: 92,5 dB(A)

Livello di potenza sonora garantito: 93 dB(A)

Langkampfen, 2015-01-02 (AAAA-MM-GG)

VIKING GmbH

Direttore Ricerca e Sviluppo Prodotto

18. Dati tecnici

ME 339.0 / ME 339.0 C:

N. di identificazione

serie 6320

Motore, modello Motore elettrico

Costruttore Cleva

	Motore univers-
Modello	sale CA
Tensione	230 V~
Potenza assorbita	1200 W
Frequenza	50 Hz
Protezione	5 A
Classe di protezione:	II
Tipo di protezione	IPX 4
Dispositivo di taglio	Barra lame
Larghezza di taglio	37 cm
N. di giri dispositivo di taglio	3200 g/min

In conformità alla direttiva 2000/14/EC:
Livello di potenza sonora garantito
L_WAd 93 dB(A)
In conformità alla direttiva 2006/42/EC:
Livello di potenza sonora sul posto di lavoro L_pA 79 dB(A)
Fattore di incertezza K_pA 1 dB(A)
Azionamento barra lame continua
Coppia di serraggio vite di fissaggio lama 10 - 15 Nm ∅ ruota anteriore 150 mm ∅ ruota posteriore 180 mm

ME 339.0 / ME 339.0 C:

Cesto di raccolta
erba	40 l
Altezza di taglio	30 - 70 mm
Altezza di taglio (solo Gran Bretagna)	20 - 70 mm

ME 339.0:

Parametro indicato di vibrazioni meccaniche secondo norma EN 12096:

Valore misurato a_hw	0,82 m/sec ^2
Fattore di incertezza
K_hw	0,41 m/sec ^2
Misura secondo norma EN 20643
Lu./La./A.	122/42/107 cm
Peso	14 kg
Peso (solo Gran Bretagna)	15 kg

ME 339.0 C:

Parametro indicato di vibrazioni meccaniche secondo norma EN 12096:
Valore misurato a_hw	0,55 m/sec ^2
Fattore di incertezza K_hw	0,28 m/sec ^2
Misura secondo norma EN 20643
Lu./La./A.	128/42/107 cm
Peso	14 kg

19. Risoluzione guasti

✗ Rivolgersi eventualmente ad un rivenditore specializzato VIKING.

Guasto:

Mancato avviamento del motore

Causa possibile:

- Nessuna tensione di alimentazione

• Cavo di allacciamento/spina o accoppiamento spina oppure interruttore difettosi
  – Pulsante di avviamento non premuto
• Motore di taglio sovraccaricato da erba troppo alta o bagnata
  – Protezione del motore attivata
• Scocca del tosaerba intasata
  – Fusibile nella spina difettoso (versione GB)

Rimedio:

• Controllare la protezione (⇒ 11.1)
• Controllare cavo/spina/interruttore, event. sostituire ( 11.1)
  – Premere il pulsante di avviamento (⇒ 11.3)
• Non avviare il motore nell'erba alta, adeguare l'altezza di taglio ( 8.4)
  – Lasciar raffreddare l'apparecchio (⇒ 9.5)
  – Pulire la scocca del tosaerba (⇒ 12.2)
• Cambiare il fusibile nella spina (✗)

Guasto:

Scatto frequente del fusibile di rete

Causa possibile:

– Cavo di collegamento non adeguato
– Sovraccarico della rete
– L'apparecchio è sovraccaricato a causa dell'erba troppo alta o troppo bagnata

Rimedio:

• Utilizzare un cavo di allacciamento adeguato (⇒ 11.1)
  – Collegare l'apparecchio ad un altro circuito elettrico
  – Adeguare altezza e velocità di taglio alle condizioni di taglio ( 8.4)

Guasto:

Forti vibrazioni durante l'esercizio

Causa possibile:

– Vite fissaggio lama allentata

– Lama non equilibrata

Rimedio:

– Serrare la vite fissaggio lama (⇒ 12.6)
– Affilare la lama (equilibrare) o sostituire (⇒ 12.7)

Guasto:

Taglio imperfetto: il prato ingiallisce

Causa possibile:

– Lama non affilata o usurata
- La velocità di avanzamento è troppo elevata rispetto all'altezza di taglio

Rimedio:

• Affilare o sostituire la lama (⇒ 12.7)
  – Ridurre la velocità di avanzamento e/o scegliere la giusta altezza di taglio (⇒ 8.4)

Guasto:

Avviamento difficoltà o potenza ridotta del motore

Causa possibile:

• Taglio di erba troppo alta o erba troppo bagnata
• Scocca del tosaerba intasata

Rimedio:

• Adeguare altezza e velocità di taglio alle condizioni di taglio (⇒ 8.4)
• Pulire la scocca del tosaerba (staccare la spina dalla presa di corrente) (⇒ 12.2)

Guasto:

Canale di scarico intasato

Causa possibile:

• La lama è consumata
• Taglio di erba troppo alta o erba troppo bagnata

Rimedio:

– Sostituire la lama (→ 12.7)

- Adeguare altezza e velocità di taglio alle condizioni di taglio (⇒ 8.4)

20. Programma Assistenza Tecnica

20.1 Conferma di consegna

Modello:

Codice di serie:

Data:

20.2 Conferma dell'esecuzione del servizio

In caso di lavori di manutenzione, consegnare le presenti istruzioni per l'uso al rivenditore autorizzato VIKING. Il rivenditore conferma, negli appositi campi prestampati, l'esecuzione dei lavori di servizio.

Servizio eseguito il

Data del prossimo Servizio
