ME 339 C - Sekačka na trávu VIKING - Bezplatný návod k obsluze

NÁVOD K OBSLUZE ME 339 C VIKING

Vel'a spokojnosti s Vaším strojom VIKING Vám praje

Dr. Peter Pretzsch

Vedenie podniku

1. Obsah

K tomuto návodu na obsluhu 200

Všeobecne 200

Vysvetlivky na čítanie návodu na obsluhu 200

Popis stroja 200

Pre vašu bezpečnost' 201

Všeobecne 201

Transportovanie stroja 202

Varovanie – nebezpečenstvo úrazu elektrickým prúdom 204

Likvidácia 205

Popis symbolov 205

Rozsah dodávky 206

Montáž dvojdielneho vodiaceho držadla (ME 339) 206

Všeobecné pokyny 208

Kosenie na svahu 208

Bezpečnostné zariadenia 209

Dvojručné ovládanie 209

Dobehová brzda motora 209

Odl'ahčenie napnutia elektrického kábla 210

Zapnutie kosačky 210

Vypnutie kosačky 210

Horný diel vodiaceho držadla ME 339 211

Demontáž a montáž žacieho noža 211

2. K tomuto návodu na obsluhu

2.1 Všeobecne

2.2 Verzia podl'a krajiny vývozu

2.3 Vysvetlivky na čítanie návodu na obsluhu

Definícia smeru pohl'adu v tomto návode na obsluhu pri označení smeru „vl'avo“ a „vpravo“:

Obsluha stroja stojí za strojom a pozerá sa dopredu v smere jazdy.

Odkaz na kapitolu:

- Skrutku (1) uvolnite skrutkovačom, stlačte páku (2) ...

Texty so zvláštnym významom:

4. Pre vašu bezpečnost'

4.1 Všeobecne

Zoznámte sa s ovládacími prvkami a s obsluhou stroja.

Pamätajte na to, že používatel' zodpovedá za úrazy spôsobené d'alším osobám alebo za poškodenie ich majetku.

Pozor! Zdraviu škodlivé vibrácie!

Vyvarujte sa nebezpečenstva úrazu na ostrých hranách stroja, preto používajte vždy pracovné rukavice.

Pred prepravou stroj vypnite, vytiahnite sietový kábel a nechajte dobehnút nože.

Pri nadvihovaní stroja dodržujte pokyny, uvedené v kapitole „Transportovanie stroja“ (⇔ 13.).

Pri nadvihovaní a nosení stroja dajte pozor, aby ste sa nedostali do kontaktu so žacím nožom.

Stroj transportujte len s vychladnutým motorom.

Stroj a príslušenstvo prepravované so strojom (napr. zberný kôš na trávu) vždy riadne zaistite na ložnej ploche použitím dostatočne dimenzovaných viazacích prostriedkov (laná, upevnovacie popruhy a pod.).

Na stroji inštalované spínacie zariadenia sa nesmú odstránit' ani skratovat' (napr. priviazaním páky pre zastavenie motora k vodiacemu držadlu).

Dodržujte pokyny, uvedené v kapitole „Varovanie – nebezpečenstvo úrazu elektrickým prúdom“ (⇔ 4.6).

Pri pohybe dozadu a pri tahaní kosačky na trávu dbajte na zvýšenú opatrnost.

Sklon svahu 25° zodpovedá vertikálnemu prevýšeniu o hodnotu 46,6 cm na horizontálnu vzdialenost 100 cm.

max. 25° 100 46,6

Nečitatelné výstražné a bezpečnostné symboly sa musia na stroji obnovit. Váš špecializovaný predajca výrobkov VIKING má k dispozícii náhradné samolepiace výstražné symboly.

Kosačku na trávu s vychladnutým motorom bezpečne uskladnite v suchej uzatvorenej miestnosti mimo dosahu detí.

4.6 Varovanie – nebezpečenstvo úrazu elektrickým prúdom

Nikdy nepoužívajte poškodený predlžovací kábel. Poškodené predlžovacie káble neopravujte, vymeňte ich vždy za nové.

Nebezpečenstvo úrazu elektrickým prúdom!

Nebezpečenstvo úrazu elektrickým prúdom!

Pri kosení ved'te kábel v dostatočnej vzdialenosti od noža.

Z dôvodu elektrickej bezpečnosti musí byt elektrický kábel vždy riadne namontovaný na vodiacom držadle (⇒ 7.2).

4.7 Likvidácia

Nebezpečenstvo úrazu elektrickým prúdom!

G Čap 1 H Upevňovací segment 2

Nebezpečenstvo úrazu Dodržujte bezpečnostné pokyny, uvedené v kapitole „Pre vašu bezpečnost“ (⇒ 4.).

Montáž elektrického kábla:

• Elektrický kábel (1) vložte podľa obrázka do upevňovacieho labyrintu kábla (2) na konzole vodiaceho držadla. Dbajte pritom na správnu polohu upevňovacej pásky (3) v labyrinte kábla.
• Elektrický kábel (1) vtlacte do držiaka (4) na manžete vodiaceho držadla. Elektrický kábel musí v oblasti spodného dielu vodiaceho držadla pevne priliehat k rúrke vodiaceho držadla.

7.3 Montáž dvojdielneho vodiaceho držadla (ME 339)

Montáž horného dielu vodiaceho držadla:

• Do vedenia kábla (K) zasuňte skrutku s plochou zaoblenou hlavou (J) a zaveste elektrický kábel (1).
• Dvojdielne vodiace držadlo (2) nasad'te na obidva spodné diely vodiaceho držadla (3). Skrutky s plochou zaoblenou hlavou (J) – vpravo s vedením kábla (K), vl'avo bez vedenia kábla – nasuňte do otvorov zvnútra smerom von a pevne dotiahnite prostredníctvom kridlových matíc (L).

Nebezpečenstvo úrazu elektrickým prúdom!

- Elektrický kábel (1) upevnite na horný diel vodiaceho držadla pomocou príchytky kábla (M). Medzi príchytkou kábla a spínačom na hornom diele vodiaceho držadla dodržte odstup 25 - 27 cm.

Kosačka ME 339 C je vybavená nastavitelným teleskopickým vodiacim držadlom.

Nebezpečenstvo úrazu elektrickým prúdom!

Elektrický kábel musí byť vždy upevnený v manžete vodiaceho držadla a v konzole vodiaceho držadla. Pri nastavenej najvyššej výške vodiaceho držadla musí mať elektrický kábel v oblasti nastavovania teleskopického vodiaceho držadla ľahký prievis (⇒ 7.2).

Výška teleskopického vodiaceho držadla sa dá nastavit' plynulo:

• Horný diel vodiaceho držadla (4) pevne držte jednou rukou a otvorte rýchkloupínaciu páku (5).
• Horný diel vodiaceho držadla (4) vytiahnite resp. zasuňte do spodného dielu vodiaceho držadla a tým nastavte požadovanú výšku.
• Horný diel vodiaceho držadla (4) pevne držte jednou rukou a uzavrite rýchkloupínaciu páku (5).
• Rýchloupínacia páka (5) musí byť dotiahnutá tak pevne, aby bola úplne uzavretá a pritom bol horný diel vodiaceho držadla pevne upevnený v spodnom dieli vodiaceho držadla. Rýchloupínaciu páku podľa potreby opat’ uvolnite a potrebné predpätie nastavte otáčaním rýhovanej matice (6).

8.2 Dvojdielne vodiace držadlo (ME 339)

- Krídlové matice (1) vyskrutkujte tak d'aleko, aby sa v odl'ahčovacích zápichoch závitov volne pohybovali a horný diel vodiaceho držadla (2) sklopte smerom dopredu.

• Páku pre nastavenie výšky kosenia (1) l'ahko odtlačte smerom od kosačky tak, aby aretačné výstupky (2) uvolníli páku.
• Nastavenie vyššej výšky kosenia: Kosačku nadvihnite pomocou páky pre nastavenie výšky kosenia (1) (páku posuňte smerom dopredu).

9.1 Všeobecné pokyny

Ihned' vypnite motor a vytiahnite vidlicu kábla zo sietovej zásuvky. Až potom odstráňte príčinu poruchy.

9.5 Tepelná ochrana motora proti pret'aženiu

10. Bezpečnostné zariadenia

10.1 Dvojručné ovládanie

Elektromotor možno zapnút len vtedy, ak pravou rukou stlačíte a podržíte štartovacie tlačidlo a potom ľavou rukou pritiahnete páku pre zastavenie motora k vodiacemu držadlu.

10.2 Dobehová brzda motora

Nebezpečenstvo úrazu elektrickým prúdom!

Dodržujte bezpečnostné pokyny, uvedené v kapitole „Pre Vašu bezpečnost“ (⇒ 4.).

do dížky 25 m: 3 x 1,5 mm² do dížky 50 m: 3 x 2,5 mm²

Sietové napätie a sietová frekvencia musia byt zhodné s údajmi na typovom štítku stroja resp. s údajmi uvedenými v kapitole „Technické údaje“ (⇔ 18.).

11.2 Odl'ahčenie napnutia elektrického kábla

Nebezpečenstvo úrazu! Dodržujte bezpečnostné pokyny, uvedené v kapitole „Pre vašu bezpečnost“ (⇒ 4.).

Údržba raz za rok u špecializovaného predajcu:

Elektromotor nevyžaduje údržbu.

12.4 Horný diel vodiaceho držadla ME 339

Interval údržby: Pred každým použitím

Horný diel vodiaceho držadla je potiahnutý izolačnou vrstvou. Ak sa táto izolačná vrstva poškodí, musí sa horný diel vodiaceho držadla vymenit.

Interval údržby: Pred každým použitím

12.6 Demontáž a montáž žacieho noža

Dodržujte bezpečnostné pokyny, uvedené v kapitole „Pre Vašu bezpečnost“ (⇒ 4.).

Prenášanie stroja:

• Pri nadvihovaní uchopte kosačku vždy len za transportné držadlá (1, 2). Vždy dodržujte dostatočnú vzdialenost žacieho noža od tela, predovšetkým od chodidiel a nôh.
• Kosačku držte vždy obidvomi rukami, jednou rukou uchopte za horné transportné držadlo (2) a druhou za spodné transportné držadlo (1),

alebo

- kosačku držte jednou rukou za horné transportné držadlo (2).

Upevnenie stroja:

• Kosačku zaistite na ložnej ploche pomocou vhodných viazacích prostriedkov.
• Laná resp. upínacie popruhy upevnite za držadlá (1, 2).

2. Dodržovanie pokynov uvedených v tomto návode na obsluhu

Elektrická kosačka na trávu s ručným ovládaním (ME)

Sériové identifikačné 6320 číslo

Použitá metodika hodnotenia zhodnosti výroby:

Dodatok VIII (2000/14/EC)

Nameraná hladina akustického výkonu: 92,5 dB(A)

Hladina akustického výkonu: 93 dB(A)

Langkampfen,

2015-01-02 (RRRR-MM-DD)

VIKING GmbH

Sériové identifikačné číslo 6320

ústrojenstva 3200 ot/min

Podl'a smernice 2000/14/EC:

Hladina akustického

Zberný kôš, objem 40 l

Výška kosenia 30 - 70 mm

Výška kosenia (len

• Skontrolujte poistku (⇒ 11.1)
  – Skontrolujte príp. vymeňte kábel/vidlicu/vypínač (⇔ 11.1)
• Stlačte štartovacie tlačidlo (⇒ 11.3)
  – Motor nezapínajte vo vysokej tráve, nastavte výšku kosenia (⇒ 8.4)
• Stroj nechajte vychladnút (⇒ 9.5)
• Vyčistite skriňu kosačky (⇒ 12.2)
  – Vymeňte poistku v zástrčke (✗)

Porucha:

Časté vypínanie siet'ového ističa

– skrutka noža je uvolnená,
– nôž je nevyvážený.

Odstránenie:

Upchatý vyhadzovací kanál

Vážená zákaznice, vážený zákazníku, srdečně Vám děkujeme, že jste se rozhodli pro kvalitní výrobek firmy VIKING.

Tento výrobek byl zhotoven nejmodernějšími výrobními postupy při dodržování rozsáhlých opatření pro zajištění jakosti, neboť náš cíl je dosažen teprve tehdy, jste-li s Vaším strojem spokojeni.

Máte-li dotazy týkající se Vašeho stroje, obrat'te se prosím na svého prodejce nebo přímo na naši obchodní společnost.

Hodně spokojenosti s Vaším strojem VIKING Vám přeje

Dr. Peter Pretzsch

Vedení podniku

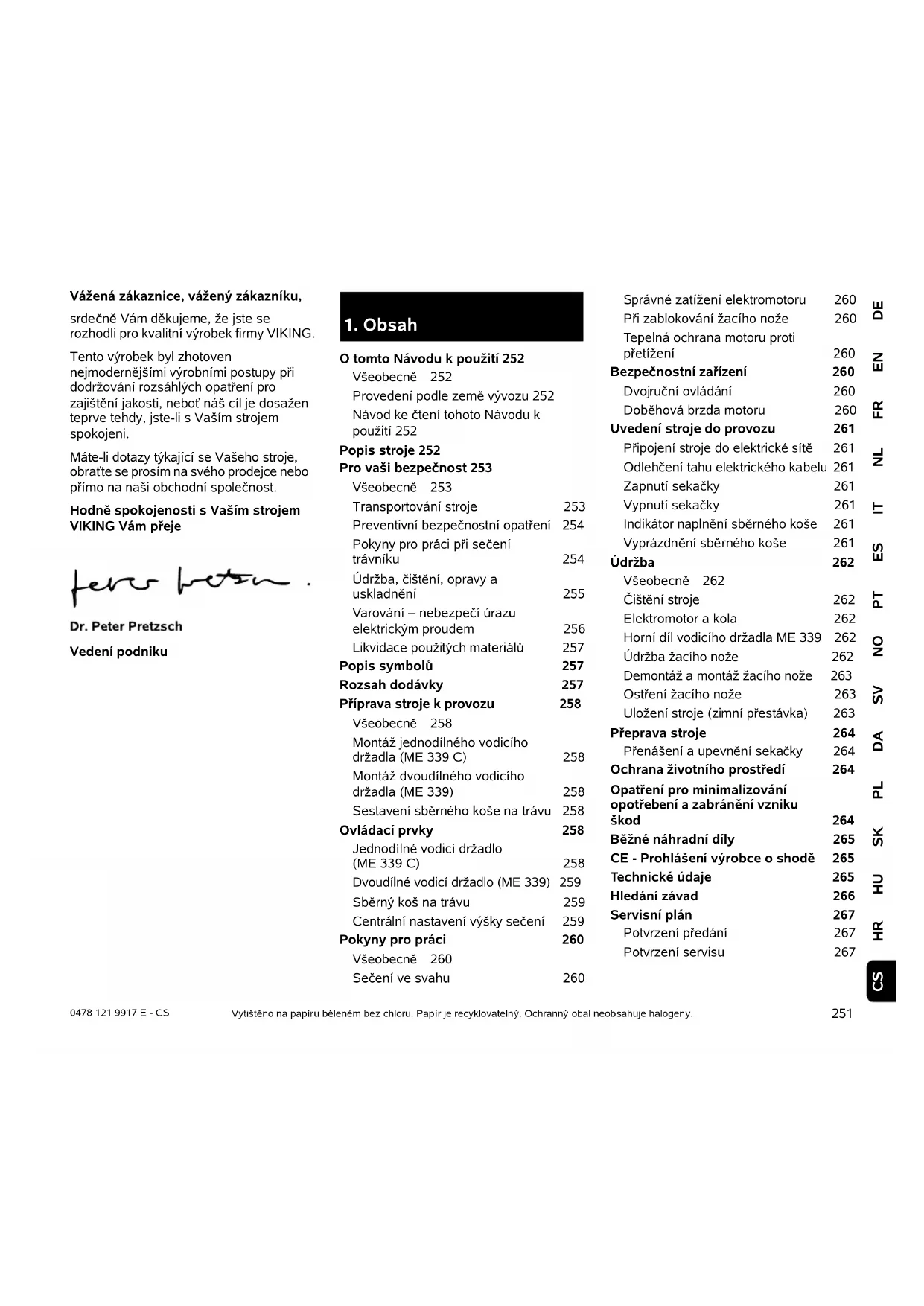

1. Obsah

O tomto Návodu k použití 252

Všeobecně 252

Provedení podle země vývozu 252

Návod ke čtení tohoto Návodu k použití 252

Popis stroje 252

Pro vaši bezpečnost 253

Všeobecně 253

Transportování stroje 253

Preventivní bezpečnostní opatření 254

Pokyny pro práci při sečení trávníku 254

Údržba, čištění, opravy a uskladnění 255

Varování – nebezpečí úrazu elektrickým proudem 256

Likvidace použitých materiálů 257

Popis symbolů 257

Rozsah dodávky 257

Příprava stroje k provozu 258

Všeobecně 258

Montáž jednodílného vodicího držadla (ME 339 C) 258

Montáž dvoudílného vodicího držadla (ME 339) 258

Sestavení sběrného koše na trávu 258

Ovládací prvky 258

Jednodílné vodicí držadlo (ME 339 C) 258

Dvoudilné vodicí držadlo (ME 339) 259

Sběrný koš na trávu 259

Centrální nastavení výšky sečení 259

Pokyny pro práci 260

Všeobecně 260

Sečení ve svahu 260

Správné zatížení elektromotoru 260

Při zablokování žacího nože 260

Tepelná ochrana motoru proti přetížení

Bezpečnostní zařízení 260

Dvojruční ovládání 260

Doběhová brzda motoru 260

Uvedení stroje do provozu 261

Připojení stroje do elektrické sítě 261

Odlehčení tahu elektrického kabelu 261

Zapnutí sekačky 261

Vypnutí sekačky 261

Indikátor naplnění sběrného koše 261

Vyprázdnění sběrného koše 261

Údržba 262

Všeobecně 262

Čištění stroje 262

Elektromotor a kola 262

Horní díl vodicího držadla ME 339 262

Údržba žacího nože 262

Demontáž a montáž žacího nože 263

Ostření žacího nože 263

Uložení stroje (zimní přestávka) 263

Přeprava stroje 264

Přenášení a upevnění sekačky 264

Ochrana životního prostředí 264

Opatření pro minimalizování opotřebení a zabránění vzniku škod 264

Běžné náhradní díly 265

CE - Prohlášení výrobce o shodě 265

Technické údaje 265

Hledání závad 266

Servisní plán 267

Potvrzení předání 267

Potvrzení servisu 267

2. O tomto Návodu k použití

2.1 Všeobecně

Tento Návod k použití platí jako Originální návod k použití výrobce ve smyslu směrnice EU 2006/42/EC.

Firma VIKING neustále pracuje na dalším technickém vývoji a rozšiřování programu svých výrobků, proto si vyhrazujeme právo na změny obsahu dodávek, týkajících se konstrukce a vybavení.

Z údajů a vyobrazení, uvedených v tomto katalogu, nemohou být z tohoto důvodu vyvozeny žádné právní nároky.

2.2 Provedení podle země vývozu

Podle země vývozu dodává VIKING své stroje s různými elektrickými vidlicemi a spínači.

Na obrázcích jsou zobrazeny stroje s euro- zástrčkami, stroje s jiným provedením zástrček se připojují do elektrické sitě analogickým způsobem.

2.3 Návod ke čtení tohoto Návodu k použití

Obrázky a texty popisují určité manipulační kroky.

V Návodu k použití jsou vysvětleny také veškeré obrázkové symboly umístěné na stroji.

Směr pohledu:

Směr pohledu při označení směru „vlevo“ a „vpravo“ je v tomto Návodu k použití definován takto:

Obsluha stojí za strojem a dívá se dopředu ve směru jízdy.

Šipka ukazuje na související kapitoly a podkapitoly, ve kterých lze najít další vysvětlení. V následujícím příkladu je uveden odkaz na příslušnou kapitolu: (⇔ 2.1)

Označení jednotlivých textových bloků:

Popsané pokyny mohou být označeny podle následujících příkladů.

Manipulační kroky vyžadující přímý zákrok obsluhy:

- Pomocí šroubováku uvolněte šroub (1), stiskněte páku (2) ...

Všeobecný výčet:

– Použití stroje při sportovních nebo soutěžních akcích

Texty se zvláštním významem:

Textové bloky se zvláštním významem jsou za účelem zdůraznění zvláštního významu označeny v Návodu k použití jedním z následujících symbolů.

Nebezpečí!

Nebezpečí nehody a těžkých úrazů osob. Zde je nutno dodržovat určitá pravidla nebo se něco zakazuje.

Varování!

Nebezpečí úrazu osob.

Dodržováním předepsaných pravidel lze možným nebo pravděpodobným úrazům zabránit.

Pozor!

Dodržováním předepsaných pravidel lze zabránit lehkým úrazům, resp. vzniku materiálních škod.

Upozornění

Informace pro lepší využití funkci stroje a pro zabránění případné nesprávné obsluhy.

Texty k obrázku:

Obrázky, které vysvětlují použití stroje, se nacházejí na začátku Návodu k použití.

Symbol kamery slouží k propojení určitého obrázku v obrázkové části s odpovídajícím textem v Návodu k použití.

3. Popis stroje

1 Horní díl vodicího držadla
2 Spodní díl vodicího držadla
3 Skříň
4 Kryt motoru
5 Zadní kolo
6 Přední kolo
7 Sběrný koš na trávu
8 Horní transportní držadlo
9 Spodní transportní držadlo

10 Vyhazovací klapka
11 Křídlová matice
12 Rychloupínací páka
13 Páka pro zastavení motoru
14 Páka pro nastavení výšky
15 Odlehčení tahu kabelu
16 Připojení na sít'
17 Startovací tlačitko
18 Typový štítek

4. Pro vaši bezpečnost

4.1 Všeobecně

Při práci se sekačkou je bezpodmínečně nutné dodržovat následující bezpečnostní předpisy.

Před prvním použitím si pozorně přečtěte návod k použití a uložte jej na bezpečném místě pro pozdější potřebu.

Důkladně se seznamte s ovládacími prvky a použitím stroje.

Před prvním použitím stroje musí proběhnout instruktáž, kterou provede prodavač nebo jiná odborně způsobilá osoba.

Se sekačkou se nesmí pracovat po požití alkoholu, léků ovlivňujících reakční schopnost nebo po požití drog.

Se sekačkou nikdy nepracujte, jsou-li v blízkosti osoby, zvláště děti nebo zvířata.

Pamatujte na to, že uživatel zodpovídá za úrazy jiných osob nebo poškození jejich majetku.

Stroj svěřujte (půjčujte) jen osobám, které jsou s tímto modelem a jeho obsluhou důkladně seznámeny. Vždy předejte také návod k použití.

Pozor – nebezpečí úrazu!

Sekačka je koncipována pro soukromé použití a jen k sečení trávníku, jiné použití není dovoleno - jinak hrozí nebezpečí úrazu nebo poškození stroje.

Pro zabránění nebezpečí úrazu se sekačka nesmí používat např. na (výčet příkladů je neúplný):

– úpravu křoví, živých plotů a houští,
– sekání popínavých rostlin,
– úpravu okrasných ploch trávníků na střechách a v balkónových květinových truhlících,
- čištění chodníků (vysávání, vyfukování, odklízení sněhu),
– drcení stromových či keřových větviček,
– vyrovnávání nerovností půdy jako např. krtinců,
– transportování posečené trávy, vyjma k tomu určeného sběrného koše na trávu.

Pozor – nebezpečí úrazu!

Použít lze výlučně příslušenství, které bylo dodáno firmou VIKING nebo bylo pro montáž na tento stroj zvlášť schváleno. Rovněž není dovoleno provádět na stroji žádné úpravy.

Při údržbě trávníku v parcích a ve velkých zahradách zejména v komunální oblasti, na sportovištích, veřejných komunikacích a v zemědělském či lesním hospodářství se musí pracovat s nejvyšší opatrností.

Pozor! Zdraví škodlivé vibrace!

Nadměrné zatížení vibracemi může mít za následek ohrožení krevního oběhu nebo nervové

soustavy, obzvláště u osob s problematickým krevním oběhem. Pokud se objeví symptomy, které by mohli být vyvolané následkem vibrací, obraťte se na lékaře. K těmto příznakům, vyskytujícím se převážně v prstech, rukou nebo v zápěstí patří např. (výčet příkladů je neúplný):

• necitlivost,
• bo l e s t i,
  – svalová slabost,
• z m ěny zabarvení pokožky,
• n e p říjemné brnění.

Přístroj by neměly používat děti, osoby s omezenými tělesnými, senzorickými nebo duševními schopnostmi, nezkušené osoby ani osoby, které se neseznámily s pokyny k obsluze stroje.

Nikdy nedovolte používat stroj dětem nebo mládeži do 16 let.Místními předpisy může být minimální věk obsluhy stroje upraven jinak.

Riziko smrti udušením!

Děti by se mohly při hře s obalovým materiálem udusit. Bezpodmínečně tedy zabraňte dětem v přístupu k obalovému materiálu.

4.2 Transportování stroje

Pro zabránění nebezpečí poranění o ostré hrany stroje používejte vždy pracovní rukavice.

Před transportem stroj vždy vypněte, vytáhněte sitový kabel a vyčkejte, až se řezný nůž zcela zastaví.

Při zvedání stroje dodržujte všechny pokyny, uvedené v kapitole „Transportování stroje“ (⇒ 13.).

Respektujte hmotnost stroje a podle potřeby používejte pro nakládání vhodné nakládací pomůcky (nakládací plošiny, zdvihací zařízení).

Při zvedání a přenášení stroje zabraňte kontaktu se žacím nožem.

Stroj transportujte pouze s ochlazeným motorem.

Stroj se společně transportovanými díly stroje (např. sběrným košem na trávu) zajistěte na ložné ploše použitím dostatečně dimenzovaných vázacích prostředků (upínací popruhy, lana atd.).

Při transportu stroje dodržujte platné regionální zákonné předpisy, zejména předpisy o bezpečnosti a zajištění nákladu během transportu a způsobu dopravy předmětů na ložné ploše.

4.3 Preventivní bezpečnostní opatření

Nikdy nedovolte používat stroj osobám, které neznají návod k použití.

Dodržujte platné komunální předpisy pro provozní dobu zahradní techniky s motorovým pohonem.

Při sečení noste vždy pevnou obuv a dlouhé kalhoty. Nikdy nepracujte bosí ani v sandálech.

Pozemek, na kterém se má se strojem pracovat důkladně překontrolujte a předem odstraňte všechny kameny, větve, zbytky dřevin, kosti či jiná cizí tělesa, která by mohla být strojem odmrštěna.

Před použitím stroje vždy vizuálně zkontrolujte bezchybný stav a řádné upevnění řezného nástroje, upevňovacích

šroubů a kompletního řezného ústrojí. Zkontrolujte především bezpečné upevnění, poškození a opotřebení jednotlivých dílů (⇒ 12.5).

Opotřebované nebo poškozené díly vždy vyměňte ještě před opětovným použitím stroje. Nečitelné či poškozené výstražné a bezpečnostní symboly na stroji neprodleně vyměňte za nové. Váš odborný prodejce VIKING má k dispozici náhradní samolepicí varovné symboly.

Motor nikdy nespouštějte bez správně namontovaného řezného nože. Nebezpečí přehřátí motoru!

Nepoužívejte nikdy sekačku s poškozeným ochranným zařízením, s nefunkční motorovou brzdou nebo bez namontovaného ochranného zařízení, např. bez vyhazovací klapky, resp. bez sběrného koše na trávu.

Z bezpečnostních důvodů používejte vždy jen nepoškozený sběrný koš na trávu.

Výrobcem instalovaná bezpečnostní spínací zařízení stroje není dovoleno odstranit nebo vyřadit z činnosti, např. uvázáním páky pro zastavení motoru k vodicímu držadlu.

Dodržujte pokyny, uvedené v kapitole „Varování - nebezpečí úrazu elektrickým proudem“ (⇒ 4.6).

4.4 Pokyny pro práci při sečení trávníku

Zabraňte přístupu nepovolaným osobám, zejména dětem a zvířatům do oblasti pracovní zóny. Prozíravě vylučte všechny možnosti ohrožení dalších osob.

Sečení trávníku neprovádějte při nižších teplotách než +5 °C.

Nesekejte mokrou trávu a nikdy nepracujte během deště. Při sečení mokré trávy se zvyšuje riziko úrazu (snížení adhezních podmínek pro stabilní postoj obsluhy).

Pracujte jen za denního světla nebo při dobrém osvětlení.

Stroj startujte vždy jen na rovině. Při startování motoru se stroj nesmí naklápět.

Při spouštění motoru postupujte opatrně, dodržujte pokyny v kapitole „Uvedení stroje do provozu“ (⇔ 11.). Dbejte na dostatečnou vzdálenost nohou od řezného nástroje.

Stroj ved'te jen krokem – při práci se strojem nikdy neutíkejte. Při rychlém vedení stroje můžete zakopnout o překážky nebo uklouznout, čím se zvyšuje nebezpečí úrazu.

Motor vždy vypněte,

• pokud se musí sekačka naklopit při přemistování přes jiné plochy než je tráva,
• při přemistování sekačky na další místa sečení,
  – před sejmutím sběrného koše na trávu.

Při práci na svahu dbejte vždy na správnou stabilitu. Vyvarujte se sečení trávy na příliš strmých svazích, aby nedošlo k nekontrolovanému samovolnému pohybu stroje po svahu.

Abyste zabránili nebezpečí ztráty kontroly nad strojem, budte obzvlást opatrní zejména při změně směru jízdy na svahu.

Při sečení postupujte v příčném směru ke svahu, nikdy ne nahoru či dolů - při případné ztrátě kontroly nad strojem by mohlo dojít k následnému zranění vlivem samovolného pohybu sekačky ze svahu.

Pozor – nebezpečí klopýtnutí!

Věnujte zvýšenou pozornost při pohybu zpět a při tahání sekačky na trávu.

Bud'te obzvlášť opatrní při otáčení nebo při přitahování stroje k sobě.

Z bezpečnostních důvodů nepoužívejte stroj na svazích s větším stoupáním než 25° (46,6 %).

Nebezpečí úrazu!

25° sklon svahu odpovídá vertikálnímu převýšení o hodnotu 46,6 cm při horizontální vzdálenosti 100 cm.

max. 25° 100 46,6

STOP

Pamatujte na to, že po vypnutí motoru trvá ještě několik vteřin, než se pracovní nástroje přestanou úplně otáčet.

Nikdy se nepokoušejte kontrolovat řezný nůž, pokud je sekačka v provozu. Neotevírejte

vyhazovací klapku a/nebo nesundávejte sběrný koš, dokud se ještě otáčí žací nůž. Otáčející se řezný nůž může způsobit úraz.

Na vodicí držadlo nikdy nezavěšujte žádné předměty (např. pracovní oděv). Prodlužovací kabel se nesmí namotávat na vodicí držadlo.

Pravidelně kontrolujte bezpečné upevnění, bezchybný stav a opotřebení řezného nože (⇒ 12.5).

Pozor – nebezpečí úrazu!

Nikdy nezasahujte rukama nebo nohama nad nebo pod otáčející se díly. Nedotýkejte se

rotujícího řezného nože. Zdržujte se vždy v dostatečné vzdálenosti od vyhazovacího otvoru. Vždy dodržujte bezpečný odstup, který je daný vodicím držadlem stroje.

Vyhněte se častému zapínání během krátké doby, obzvláště pak „hraní“ si se startovacím tlačítkem. Nebezpečí přehřátí motoru!

Z důvodu kolísání napětí, způsobeného rozběhem stroje, může při nepříznivých podmínkách sítě dojít k rušení jiných zařízení, připojených do stejného zásuvkového okruhu. V takovém případě provedte přiměřená opatření (např . stroj připojte do jiného zásuvkového okruhu než rušením postižené zařízení, pro provoz stroje použijte zásuvkový okruh s nižší impedancí).

Vždy vypněte motor, vytáhněte vidlici síťového kabelu a ujistěte se, zda je řezný nástroj úplně v klidu,

• než začnete uvolňovat zablokované díly nebo čistit ucpaný vyhazovací kanál;
• při nárazu řezného nástroje na cizí předmět. Při kontrole následků, či případného poškození řezného nástroje. Při poškození nebo deformování nožového hřídele nebo hřídele motoru se sekačka nesmí uvést do provozu. Nebezpečí úrazu následkem vadných součástí!

• než sekačku zkontrolujete, vyčistíte nebo na ní provedete nějaké práce (jako např. nastavování výšky sečení či sklopení/nastavování vodicího držadla);

• v případě, že sekačka začne nepříjemně vibrovat. V tom případě je nutno zkontrolovat celý stroj, především případné poškození řezného nástroje a zda nejsou volné některé díly. Poškozené díly je nutno vyměnit ještě před opětovným spuštěním stroje do provozu, volné díly je nutno upevnit/pevně zašroubovat.
  – vzdálíte-li se od stroje, resp. zůstane -li stroj bez dozoru;

• před nadzvednutím nebo prénášením stroje;
• p řed transportováním stroje.

Nikdy nezvedejte a nepřenášejte sekačku se zapnutým motorem nebo se sitovým kabelem, připojeným do elektrické sítě.

Strojem není dovoleno transportovat žádné osoby (obzvláště děti), nebo jiné předměty.

4.5 Údržba, čištění, opravy a uskladnění

Před zahájením jakýchkoli prací na stroji, před seřizováním nebo čištěním sekačky, před kontrolou

zauzlení či poškození přívodního kabelu se musí sekačka vypnout a kabel vytáhnout ze síťové zásuvky.

Při všech pracích na řezném nástroji noste pevné ochranné rukavice.

Před uložením do uzavřeného prostoru, před údržbářskými pracemi a čištěním nechte stroj úplně vychladnout.

Údržbářské práce na stroji provádějte jen v rozsahu, uvedeném v tomto návodu k použití. Všechny další práce nechejte provést u odborného prodejce.

VIKING doporučuje nechat provést všechny údržbářské práce a opravy výlučně prostřednictvím odborného prodejce VIKING.

Odborní prodejci VIKING jsou pravidelně školeni a disponují všemi potřebnými technickými informacemi.

Pokud potřebujete odborné informace nebo Vám chybí potřebné nářadí, vždy vyhledejte pomoc odborného prodejce (VIKING doporučuje odborného prodejce VIKING).

Používejte pouze kvalitní nářadí, příslušenství a náhradní díly. Jinak hrozí nebezpečí úrazu osob nebo poškození stroje.

VIKING doporučuje používat pouze originální nářadí, originální příslušenství a originální náhradní díly VIKING. Tyto jsou, co se týká konstrukce a použitého materiálu, optimálně sladěny se strojem a s požadavky uživatele.

Originální náhradní díly VIKING lze poznat podle čísla náhradních dílů VIKING, podle nápisu VIKING a případně podle značky, označující náhradní díly VIKING. Na malých dílech může být toto označení také samostatně.

Pro zajištění bezpečného provozu stroje pravidelně kontrolujte pevné dotažení všech matic, čepů a šroubů.

Pravidelně kontrolujte sběrný koš na trávu, není-li opotřebovaný, poškozený či nefunkční.

Pří nárazu řezného nože či sekačky na překážku nebo na cizí těleso ihned vypněte motor, vytáhněte síťovou vidlici ze zásuvky a celý stroj nechte odborně zkontrolovat.

Nečitelné výstražné a bezpečnostní symboly na stroji neprodleně vyměňte za nové. Váš odborný prodejce VIKING má k dispozici náhradní samolepící varovné symboly.

Přívodní síťový kabel smí opravit resp. vyměnit pouze autorizovaný odborník s elektrotechnickou kvalifikací.

Pro zabránění nebezpečí vzniku požáru udržujte otvory pro chladicí vzduch mezi kapotou motoru a skříní v čistém stavu, bez zbytků např. trávy, slámy, mechu, listí či vytečeného tuku.

Pokud musela být při údržbě stroje demontována některá součást nebo ochranné zařízení, je nutno tyto součásti neprodleně a podle předpisu namontovat zpět na původní místo.

Po ukončení sečení sekačku na trávu vždy důkladně vyčistěte. Pro čištění sekačky na trávu nikdy nepoužívejte vysokotlaké čisticí zařízení nebo proud vody (např. ostříkáním pomocí zahradní hadice). Nepoužívejte agresivní čisticí prostředky. Takové čisticí prostředky mohou poškodit plastové a kovové díly a tím negativně ovlivnit bezpečný provoz Vašeho stroje VIKING.

Celý stroj pravidelně kontrolujte, zejména před uskladněním stroje mimo provoz na delší pracovní přestávky (jako např. zimní přestávka). Zkontrolujte opotřebení a příp. poškození dílů. Opotrebené nebo poškozené součásti stroje včas vyměňte - tím zajistíte, aby byl stroj vždy v bezpečném provozním stavu.

Sekačku na trávu s ochlazeným motorem bezpečně uskladněte v suché, uzavřené místnosti, mimo dosah dětí.

4.6 Varování – nebezpečí úrazu elektrickým proudem

Pozor! Nebezpečí úrazu elektrickým proudem! Obzvlášť důležité pro bezpečnost provozu jsou přívodní síťové kabely,

sítové vidlice, vypínače a připojovací vedení. Pro zabránění nebezpečí úrazu elektrickým proudem není dovoleno používat poškozené nebo předpisům nevyhovující připojovací vedení, zásuvky, vidlice a přívodní prodlužovací kabely. Z toho důvodu pravidelně kontrolujte přívodní prodlužovací kabel, zda nevykazuje známky poškození či stárnutí materiálu (praskliny).

Poškozený prodlužovací kabel nikdy nepouživejte. Poškozené prodlužovací kabely neopravujte, ale okamžitě je vyměňte za nové.

Jsou-li kabely poškozené nebo opotřebované, stroj se nesmí používat.

Nebezpeči úrazu elektrickým proudem! Poškozený kabel nezapojujte do elektrické sítě a pokud je zapojený do sítě, poškozeného kabelu se nedotýkejte.

Nebezpečí úrazu elektrickým proudem! Není dovoleno používat poškozené připojovací kabely, zásuvky, vidlice nebo předpisům nevyhovující prodlužovací kabely.

Při sečení vedte kabel v dostatečné vzdálenosti od řezného nože.

Používejte výhradně prodlužovací kabely izolované proti vlhkosti, vhodné pro použití stroje ve venkovním prostředí (⇒ 11.1).

I navzdory tomu, že hnací motor je chráněný proti vodě, nesmí se pracovat se sekačkou během deště ani v mokrém prostředí.

Stroj nenechávejte stát v dešti bez ochranného krytu proti vodě.

Při rozpojování přívodního síťového kabelu uchopte vždy přímo těleso vidlice a zásuvky, nikdy netahejte za kabely.

Stroj zapojujte pouze do elektrické sítě, kterou doporučujeme vybavit proudovým chráničem se jmenovitým vybavovacím rozdílovým proudem max. 30 mA. V případě nejasností se obraťte na odborníka s elektrotechnickou kvalifikací.

Pokud je stroj připojen k elektrickému agregátu dbejte na to, aby nedošlo k poškození motoru sekačky kolísáním proudu.

Vždy předem zkontrolujte, zda je použité přívodní síťové vedení dostatečně jištěno.

Pro zajištění elektrické bezpečnosti dbejte na to, aby byl elektrický kabel vždy správně namontován na vodicím držadle (⇔ 7.2).

4.7 Likvidace použitých materiálů

Zajistěte, aby byl použitý a nepotřebný stroj odevzdán do specializované sběrny pro ekologickou likvidaci odpadu. Stroj před likvidací zneškodněte tak, aby byl nepoužitelný. Aby se předešlo možným úrazům, odstraňte síťový kabel, resp. elektrický kabel k motoru.

Nebezpečí úrazu žacím nožem!

Nikdy nenechávejte bez dozoru ani sekačku na trávu, která je vyřazena z provozu. Zajistěte bezpečné uskladnění stroje a žacího nože mimo dosah dětí.

5. Popis symbolů

Pozor!

Před uvedením stroje do provozu si přečtěte návod k použití.

Nebezpečí úrazu!

Riziko úrazu osob zdržujících se v pracovní zóně.

Nebezpečí úrazu!

Pozor, ostrý žací nůž. Po vypnutí motoru trvá ještě několik vteřin, než se žací nůž úplně zastaví (motorová / nožová brzda). Před zahájením prací na rezném nástroji, před údržbářskými a čisticími pracemi, před kontrolou zauzlení nebo poškození přívodního kabelu a nebo před opuštěním stroje vždy vypněte motor a vytáhněte síťový kabel ze stroje.

Nebezpečí úrazu elektrickým proudem!

Připojovací elektrický kabel vedte mimo dosahu rezného nástroje.

ME 339:

Spuštění motoru.

ME 339 C:

Spuštění motoru.

ME 339 C:

Vypnutí motoru.

6. Rozsah dodávky

Poz. Název ks

A Základní stroj 1

B Horní díl sběrného koše 1

C Spodní díl sběrného koše 1

D Čep 2 • Návod k použití 1

ME 339 C:

E Podložka 2

F Šroub 1

G Čep 1

H Upevňovací segment 2

I Rychloupínací páka 1

ME 339:

J Šroub s plochou kulovou 2 hlavou

K Vedení kabelu 1

L Křídlová matice 2

M Přichytka kabelu 1

7. Příprava stroje k provozu

7.1 Všeobecně

Nebezpečí úrazu

Dodržujte bezpečnostní pokyny, uvedené v kapitole „Pro Vaši bezpečnost“ (⇒ 4.).

- Při všech popsaných pracích musí být stroj postaven na vodorovné, rovné a pevné ploše.

7.2 Montáž jednodílného vodicího držadla (ME 339 C)

• Jednodílné vodicí držadlo (1) nastavte v konzole vodicího držadla (2) do pracovní pozice a držte.
• Upevňovací segmenty (H) vložte podle obrázku vlevo a vpravo do konzoly vodicího držadla (2). Na šroub (F) nasuňte podložku (E) a šroub (F) prostrčte z vnitřní strany směrem ven přes upevňovací segmenty a spodní díl vodicího držadla.
• Nasuňte podložku (E).
• Do rychloupínací páky (I) vložte čep (G) a oba díly společně našroubujte na šroub (F).
• Uzavřete rychloupínací páku (3).
• Rychloupínací páka (3) musí být utažen tak pevně, aby se mohl zcela uzavřit a aby bylo potom vodicí držadlo pevně upevněno v konzole vodicího držadla. Rychloupínací páku podle potřeby opět uvolněte a zašroubujte resp. vyšroubujte šroub (F).

Montáž elektrického kabelu:

• Elektrický kabel (1) vložte podle obrázku do labyrintového upevnění kabelu (2) na konzole vodicího držadla. Dbejte přitom na správnou pozici kabelové sponky (3) v labyrintovém upevnění.
• Elektrický kabel (1) zatlačte do držáku (4) na manžetě vodicího držadla. Elektrický kabel musí v oblasti spodního dílu vodicího držadla přiléhat natažený na trubku držadla.

7.3 Montáž dvoudílného vodicího držadla (ME 339)

Montáž horního dílu vodicího držadla:

• Šroub s plochou kulovou hlavou (J) zasuňte do vedení kabelu (K) a zavěšte elektrický kabel (1).
• Dvoudílné vodící držadlo (2) nasad'te na oba spodní díly vodicího držadla (3). Do otvorů zevnitř směrem ven nasuňte šrouby s plochou kulovou hlavou (J) – vpravo s vedením kabelu (K), vlevo bez – a pevně dotáhněte prostřednictvím křídlových matic (L).

Montáž přichytky kabelu:

Nebezpečí úrazu elektrickým proudem!

Aby se nepoškodila izolační vrstva vodicího držadla, přichytku kabelu přitlačte jen rukou. Nepoužívejte k tomu žádné nářadí (jako např. kladivo nebo šroubovák).

- Elektrický kabel (1) připevněte na horní díl vodicího držadla pomocí přichytky kabelu (M). Mezi přichytkou kabelu a spínačem na horním dílu vodicího držadla dodržte vzdálenost 25 - 27 cm.

7.4 Sestavení sběrného koše na trávu

• Horní díl sběrného koše (B) nasad'te na spodní díl sběrného koše (C). Dbejte přitom na správnou pozici ve vedení (1).
• Čepy (D) zatlačte do příslušných otvorů z vnitřní strany.
• Lehkým zatlačením zaaretujte horní díl sběrného koše (B) ve spodní části sběrného koše.
  • Zavěšení sběrného koše (⇒ 8.3).

8. Ovládací prvky

8.1 Jednodilné vodicí držadlo (ME 339 C)

Sekačka ME 339 C je vybavena nastavitelným teleskopickým vodicím držadlem.

Nebezpečí úrazu elektrickým proudem!

Elektrický kabel musí být vždy upevněn v manžetě vodicího držadla a v konzole vodicího držadla. Při nastavené nejvyšší poloze vodicího držadla musí mít elektrický kabel v seřizovacím prostoru teleskopického vodicího držadla lehký průvěs (⇒ 7.2).

Nebezpečí přiskřípnutí!

Po uvolnění rychloupínače lze vodicí držadlo sklopit resp. zasunout. Při uvolňování rychloupínače přidržujte proto rukou vodicí držadlo (1) na nejvyšším místě.

1 Sklopení vodicího držadla:

Transportní poloha (k čištění stroje, k prostorově úspornému transportování a uskladnění stroje):

• Vodicí držadlo nastavte do nejnižší polohy.
• Jednou rukou pevně držte vodicí držadlo (1) a otevřete rychloupínač (2).
• Vodicí držadlo (1) překlopte směrem dopředu.
• Podle potřeby lze rychloupínač (2) uzavřít a vodicí držadlo upevnit v transportní poloze.

Pracovní poloha (pro tlačení stroje):

• Vodicí držadlo (1) vyklopte směrem dozadu a jednou rukou držte.
• Uzavřete rychloupínač (2).
• Rychloupínač (2) musí být utažen tak pevně, aby se mohl zcela uzavřít a aby bylo přitom vodicí držadlo pevně upevněno v konzole vodicího držadla. Rychloupínač podle potřeby opět uvolněte a zašroubujte resp. vyšroubujte šroub (3).
• Nastavte výškovou polohu vodicího držadla.

2 Nastavení výšky:

Výšku teleskopického vodicího držadla lze nastavit plynule:

• Jednou rukou pevně držte horní díl vodicího držadla (4) a otevřete rychloupínač (5).
• Horní díl vodicího držadla (4) vytáhněte resp. zasuňte do spodního dílu vodicího držadla a nastavte požadovanou výškovou polohu vodicího držadla.
• Jednou rukou držte horní díl vodicího držadla (4) a uzavřete rychloupínač (5).

- Rychloupínač (5) musí být utažen tak pevně, aby se mohl zcela uzavřít a aby byl přitom horní díl vodicího držadla pevně upevněn ve spodním dílu vodicího držadla. Rychloupínač podle potřeby opět uvolněte a pootočte rýhovanou matici (6).

8.2 Dvoudílné vodicí držadlo (ME 339)

Nebezpečí přiskřípnutí! Uvolněním křídlových matic se může horní díl vodicího držadla sklopit. Při uvolňování křídlových matic přidržujte proto vždy rukou horní díl vodicího držadla (2) na nejvyšším místě.

Sklopení vodicího držadla:

Transportní poloha (k čištění stroje, k prostorově úspornému transportování a uskladnění stroje):

- Křídlové matice (1) vyšroubujte tak daleko, aby se v odlehčovacím zápichu závitů volně pohybovaly a horní díl vodicího držadla (2) sklopte směrem dopředu.

Pracovní poloha (pro tlačení stroje):

• Horní díl vodicího držadla (2) vyklopte směrem dozadu a jednou rukou držte.
• Dotáhněte křídlové matice (1). Dbejte přitom na správnou polohu vedení kabelu (3).

8.3 Sběrný koš na trávu

Zavěšení:

- Otevřete vyhazovací klapku (1) a podržte.

• Upevňovací západky (3) sběrného koše na trávu (2) zavěšte do příslušných uložení (4) na zadní straně stroje.
  • Uzavřete vyhazovací klapku (1).

Sundání:

• Otevřete vyhazovací klapku (1) a podržte.
• Sběrný koš (2) nadzvedněte a sejměte směrem dozadu.
  • Uzavřete vyhazovací klapku (1).

8.4 Centrální nastavení výšky sečení

Nastavit lze pět různých výšek sečení v rozsahu 30 mm až 70 mm.

Stupeň 1 = nejnižší výška sečení

Stupeň 5 = nejvyšší výška sečení

Sekačky na trávu pro Velkou Británii:

Nastavit lze šest různých výšek sečení v rozsahu od 20 mm až 70 mm.

Stupeň S = nejnižší výška sečení

Stupeň 5 = nejvyšší výška sečení

Aby se zabránilo poškození stroje, měla by se nejnižší výška sečení používat jen na trávníkových plochách, na kterých se nenacházejí žádné nerovnosti.

Nastavení výšky sečení:

- Páku pro nastavení výšky (1) lehce odtlačte směrem od sekačky tak, aby aretační západky (2) uvolnily páku.

• Vyšší výška sečení:

Sekačku nadzvedněte pomocí páky pro nastavení výšky (1) (páku posuňte směrem dopředu).

Nižší výška sečení:

Sekačku spustte dolů pomocí páky pro nastavení výšky (1) (páku posuňte směrem dozadu).

- Páku pro nastavení výšky (1) přitlačte k sekačce tak, aby aretační západky (2) zapadly do páky. Nastavenou výšku lze odečíst na nejpřednější aretační západce (3).

9. Pokyny pro práci

9.1 Všeobecně

Nebezpečí úrazu!

Případné zauzlení kabelu ihned odstraňte.

Při sečení ved'te přívodní kabel vždy za sebou. Nesprávně vedený přívodní elektrický kabel se může při sečení nedopatřením odříznout nebo může způsobit úraz obsluhy klopýtnutím. Tím hrozí velké nebezpečí úrazu. Z toho důvodu dbejte při sečení na to, aby byl přívodní elektrický kabel vždy viditelný a aby ležel na posečené ploše.

Pěkného a hustého trávníku lze dosáhnout častým sečením a udržováním krátké trávy.

Aby trávník nevysychal, nesekejte trávu při horkém a suchém počasí příliš nakrátko!

Povrch posečeného trávníku je hezčí, jsou-li řezné nože správně naostřené. Z toho důvodu je nutno řezné nože pravidelně ostřit (odborný prodejce VIKING).

9.2 Sečení ve svahu

Z bezpečnostních důvodů by se sekačka měla používat jen na svazích se sklonem do 25°. 25° (46,6%) sklon svahu odpovídá vertikálnímu převýšení 46,6 cm na horizontální vzdálenosti 100 cm.

9.3 Správné zatížení elektromotoru

Sekačku na trávu nezapínejte ve vysoké trávě nebo v nejnižší nastavené poloze výšky sečení.

Sekačku na trávu je možné zatížit jen natolik, aby nedošlo k podstatnému snížení otáček elektromotoru.

Pokud začnou otáčky motoru klesat, zvolte vyšší nastavení výšky sečení a/nebo snižte rychlost pojezdu.

9.4 Při zablokování žacího nože

Ihned vypněte motor a vytáhněte vidlici kabelu ze síťové zásuvky. Až potom odstraňte příčinu závady.

9.5 Tepelná ochrana motoru proti přetížení

Dojde-li při práci k přetížení motoru, zabudovaná tepelná ochrana motoru proti přetížení samočinně vypne motor.

Příčiny přetížení motoru:

– sečení příliš vysoké trávy nebo při příliš nízké výšce sečení,
- p říliš vysoká rychlost pojezdu,
- nedostatečné čištění otvorů pro vstup chladicího vzduchu (sací štěrbiny),
– otupený nebo opotřebený žací nůž,
- nevhodný nebo příliš dlouhý přívodní elektrický kabel – pokles napětí (⇒ 11.1).

Opětné spuštění stroje

Po uplynuti doby ochlazení asi 10 min (v závislosti na teplotě okolí) lze stroj opět spustit do provozu obvyklým způsobem (⇔ 11.).

10. Bezpečnostní zařízení

10.1 Dvojruční ovládání

Elektromotor lze zapnout jen v případě, že se pravou rukou stiskne a podrží startovací tlačitko a poté se levou rukou přitáhne páka pro zastavení motoru k vodicímu držadlu.

10.2 Doběhová brzda motoru

Po uvolnění páky pro zastavení motoru se žací nůž za méně než 3 vteřiny úplně zastaví.

Integrovaná doběhová brzda motoru zkracuje dobu doběhu až do zastavení řezného nože.

11. Uvedení stroje do provozu

11.1 Připojení stroje do elektrické sítě

Nebezpečí úrazu elektrickým proudem!

Dodržujte bezpečnostní pokyny, uvedené v kapitole „Pro Vaši bezpečnost“ (⇔ 4.).

Při použití kabelového bubnu se musí přívodní kabel zcela rozvinout, jinak může dojít vlivem elektrického odporu ke snížení výkonu a přehřátí motoru.

Pro připojení stroje je dovoleno použít pouze elektrické kabely, které nejsou slabší než pogumované přívodní elektrické kabely H07 RN-F DIN/VDE 0282.

Potřebný minimální průřez: do délky 25 m: 3 x 1,5 mm² do délky 50 m: 3 x 2,5 mm²

Vidlice a pohyblivé zásuvky připojovacích kabelů musejí mít gumovou ochranu proti stříkající vodě a musejí být schváleny pro instalaci venku (podle normy DIN/VDE 0620).

Sítové napětí a síťová frekvence musejí souhlasit s údaji na typovém štítku resp. s údaji v kapitole „Technické údaje“ (⇒ 18.).

Přívodní síťové vedení musí být dostatečně jištěno (⇒ 18.).

Tento stroj je konstruován pro provoz s připojením na elektrickou síť, která má v místě připojení (domovní přípojky) odpor vedení Z_max maximálně 0,49 Ohmů (při 50 Hz).

Uživatel se musí ujistit, zda napájecí elektrická sít, do které bude stroj připojen, tyto požadavky splňuje. V případě nejasností ohledně odporu elektrické sítě se obraťte přímo na místního dodavatele elektrického proudu.

11.2 Odlehčení tahu elektrického kabelu

Zařízení pro odlehčení tahu elektrického kabelu zabraňuje při práci nechtěnému odpojení přívodního síťového kabelu a tím možnému poškození připojovací síťové zásuvky na stroji.

Proto se musí přívodní síťový kabel vést zařizením pro odlehčení elektrického kabelu v tahu.

• Připojovací kabel (1) upravte do smyčky a smyčku zasuňte do otvoru (2).
• Smyčku zaklesněte do háku (3) a pevně utáhněte.

11.3 Zapnutí sekačky

Motor nespouštějte ve vysoké trávě nebo při nejnižší nastavené výšce sekání, jinak se motor rozběhne jen ztěžka.

• Stiskněte a podržte startovací tlačitko (1). Páku pro zastavení motoru (2) přitáhněte k vodicímu držadlu a držte.
• Startovací tlačítko (1) lze po stisknutí páky pro zastavení motoru (2) opět uvolnit.

11.4 Vypnutí sekačky

• Uvolněte páku pro zastavení motoru (1). Motor a žací nůž se po krátké době doběhu úplně zastaví.

11.5 Indikátor naplnění sběrného koše

Na horním dilu sběrného koše trávy je umístěn indikátor naplnění sběrného koše (1).

Silný proud vzduchu, který vzniká rotací žacího nože a který slouží k naplnění sběrného koše, nadzvedne klapku indikátoru stavu naplnění (2): Sběrný koš se plní posečenou trávou.

Při postupném naplňování sběrného koše se intenzita proudění vzduchu snižuje a klapka indikátoru stavu naplnění klesá (3):

- Vyprázdnění plného sběrného koše (⇔ 11.6).

11.6 Vyprázdnění sběrného koše

• Vypněte motor (⇒ 11.4) a sundejte sběrný koš (⇒ 8.3).
• Otevřete uzavírací příložku (1) sběrného koše a horní díl sběrného koše (2) vyklopte směrem nahoru.
• Sběrný koš lze pohodlně vyprázdnit uchopením za držadlo na horním dílu sběrného koše (3) a za držadlo na spodním dílu sběrného koše (4).

12. Údržba

12.1 Všeobecně

Nebezpečí úrazu!

Dodržujte bezpečnostní pokyny, uvedené v kapitole „Pro Vaši bezpečnost“ (⇒ 4.).

Údržba jednou za rok u odborného prodejce:

Sekačka na trávu by se měla nechat jednou za rok zkontrolovat u odborného prodejce. VIKING doporučuje odborného prodejce VIKING.

12.2 Čištění stroje

Interval údržby: Po každém použití

- Sundejte sběrný koš (⇔ 8.3).

Nebezpečí úrazu!

Před překlopením postavte sekačku na pevnou, vodorovnou a rovnou plochu. Stroj se může při pracích v poloze pro čištění převrátit. Zdržujte se vždy vedle stroje. Nikdy nepracujte bezprostředně před nebo za sekačkou.

Poloha pro čištění ME 339 C:

• Sklopte jednodílné vodicí držadlo (⇒ 8.1).
• Nadzvedněte vyhazovací klapku (1), překlopte sekačku a postavte na konzolu vodicího držadla (2).

- Vodicí držadlo (3) nechejte ležet na zemi a v této poloze upevněte pomocí rychloupínače (4).

Poloha pro čištění ME 339:

• Sklopte dvoudílné vodicí držadlo (⇒ 8.2).
• Překlopte sekačku a postavte na spodní díly vodícího držadla (5).

Pokyny pro čištění:

Stroj po každém použití vždy důkladně vyčistěte. Pečlivé ošetřování chrání stroj před poškozením a prodlužuje jeho životnost.

Pro zajištění dostatečného chlazení motoru pravidelně čistěte vstup pro chladící vzduch (sací štěrbiny) mezi krytem motoru a spodní části skříně.

Očistěte žací nůž.

Spodní plochy sekačky čistěte kartáčem a vodou. Usazené zbytky trávy v žaci skříni a ve vyhazovacím kanálu předem uvolněte dřevěnou tyčí.

Proudem vody nikdy nestříkejte na části motoru, těsnění, ložiska a elektrosoučástky, jako např. vypínače. Následkem toho by mohly být nákladné opravy.

Pokud nelze nečistoty odstranit vodou, kartáčem nebo hadrem, doporučujeme použít speciální čistící prostředek VIKING (např. speciální čistící prostředek STIHL).

12.3 Elektromotor a kola

Elektromotor nevyžaduje údržbu.

Ložiska kol nevyžadují údržbu.

12.4 Horní díl vodicího držadla ME 339

Interval údržby:

Před každým použitím

Horní díl vodicího držadla je potažen izolační vrstvou. Pokud se tato izolační vrstva poškodí, musí se horní díl vodicího držadla vyměnit.

12.5 Údržba žacího nože

Interval údržby:

Před každým použitím

• Sekačku na trávu překlopte do polohy pro čištění (⇒ 12.2).
• Žací nůž (1) vyčistěte a zkontrolujte, zda není poškozený či nadměrně opotřebený (vruby a praskliny), a podle potřeby jej vyměňte.
• Tloušťku řezného nože zkontrolujte měřením pomocí posuvného měřítka (2) minimálně na 5 místech. Minimální tloušťka musí být zachována především v oblasti křidélek řezného nože.
• Na přední hranu řezného nože přiložte pravítko (3) a změřte velikost zbroušení.

Hranice opotřebení:

Tlouštka rezného nože musí v každém místě vykazovat minimálně 1,6 mm.

Ostří nožů se může zbrousit maximálně o 5 mm.

Pokud na sekačce není namontován dodávaný řezný nůž, ale např. mulčovací nůž, jenž je k dispozici jako zvláštní příslušenství, platí jiné, tomu odpovídající hranice opotřebení (viz Návod k použití soupravy Kit 339).

Nebezpečí úrazu!

Opotrebený nebo poškozený řezný nůž se může zlomit a tím způsobit těžká zranění. Z toho důvodu je důležité dodržovat v každém případě pokyny pro údržbu řezného nože.

Sekačka s poškozenými nebo opotrebenými díly řezného ústrojí (skládajícího se z řezného nože, šroubu nože a uložení nože) se nesmí uvést do provozu.

Řezné nože podléhají různě intenzivnímu opotřebení v závislosti na místě použití a na době použití. V případě, že se stroj používá na písčité půdě, příp. často při suchém počasí, dochází k vyššímu namáhání řezného nože a k jeho nadměrně rychlému opotřebení.

Při každé výměně žacího nože je nutné vždy vyměnit za nový také šroub nože (4).

12.6 Demontáž a montáž žacího nože

Aby se zabránilo poškození šroubu nože, používejte k uvolňování resp. dotahování šroubu odpovídající šestihranný nástrčný klíč (22 mm).

1 Demontáž:

• K přidržení žacího nože (2) použijte vhodný dřevěný špalek (1).
• Vyšroubujte šroub nože (3) a vyjměte žací nůž (2).

2 Montáž:

Nebezpečí úrazu!

Žací nůž (2) smí být namontován pouze tak, jak zobrazeno. Západky (6) musí ukazovat směrem dolů a zahnutá nožová křidélka směrem nahoru.

Předepsaný utahovací moment šroubů nože 10 - 15 Nm je nutno přesně dodržet, poněvadž na tom je závislé bezpečné upevnění řezného nástroje. Šroub nože (3) zajistěte navíc prostředkem Loctite 243.

• Vyčistěte dosedací plochu nože a pouzdro nože.
• Žací nůž (2) namontujte zahnutými křidélky směrem nahoru. Upevňovací výstupky (4) musejí zapadnout do otvorů (5) žacího nože.
• K přidržení žacího nože (2) použijte vhodný dřevěný špalek (1).
• Šroub nože (3) dotáhněte utahovacím momentem 10 - 15 Nm.

12.7 Ostření žacího nože

Nebezpečí úrazu!

Před montáží zkontrolujte bezchybný stav řezných nožů. Zjistí-li se vruby či praskliny nebo pokud je ostří nože obroušeno o více než 5 mm nebo je-li nůž na některém místě tenčí než 1,6 mm, musí se řezný nůž vyměnit za nový (⇒ 12.5).

VIKING doporučuje přenechat ostření žacího nože odborníkovi. Nesprávně naostřený řezný nůž (nesprávný úhel ostří, nevyváženost apod.) má za následek zhoršení funkce stroje.

Návod k ostření:

• Demontujte žací nůž (⇒ 12.6).
- Žací nůž se musí při ostření chladit, n a p ř. vodou. Nesmí se objevit modré zabarvení materiálu, jinak se sníží tvrdost ostří.
- Aby se zabránilo vibracím z důvodu nevyvážení, ostřete řezné nože rovnoměrně.
• Dodržte úhel ostří 30°.
- Ostrou hranu po ostření na řezné hraně nože odstraňte případně po ostření pomocí jemného smirkového papíru.

12.8 Uložení stroje (zimní přestávka)

Stroj uskladněte v suchém, uzavřeném a bezprašném prostoru. Zajistěte uskladnění stroje tak, aby byl mimo dosah dětí.

Sekačku na trávu uskladněte vždy jen v provozuschopném stavu, podle potřeby sklopte vodicí držadlo.

Kontrolujte pevné dotažení všech matic, svorníků a šroubů, poškozené či nečitelné výstražné a bezpečnostní symboly na stroji vyměňte za nové, pravidelně kontrolujte celkové opotřebení a řádný technický stav celého stroje. Opotřebované nebo poškozené díly vyměňte.

Případné závady na stroji je nutno vždy odstranit ještě před uskladněním.

Při uskladnění sekačky na trávu na delší dobu (zimní přestávka) dodržujte následující postup:

- Pečlivě vyčistěte všechny vnější díly stroje.

- Všechny pohyblivé díly dobře naolejujte, popř. namažte tukem.

13. Přeprava stroje

13.1 Přenášení a upevnění sekačky

Nebezpečí úrazu!

Dodržujte bezpečnostní pokyny, uvedené v kapitole „Pro Vaši bezpečnost“ (⇒ 4.).

Přenášení stroje:

• Sekačku na trávu při prénášení uchopte výlučně za transportní držadla (1, 2). Dbejte prítom vždy na dostatečný odstup žacího nože od těla, především od chodidel a nohou.
• Při přenášení držte sekačku na trávu oběma rukama, přičemž jednou rukou uchopte horní transportní držadlo (2) a druhou rukou spodní transportní držadlo (1),

nebo

- sekačku držte jednou rukou za horní transportní držadlo (2).

Uvázání stroje:

• Sekačku na trávu zajistěte na ložné ploše pomocí vhodných vázacích prostředků.
• Lana resp. upínací popruhy upevněte na držadla (1, 2).

14. Ochrana životního prostředí

Posečená tráva nepatří do odpadu, je nejvhodnějším materiálem na kompostování.

Obalové materiály, stroj a příslušenství jsou vyrobeny

z recyklovatelných materiálů, tyto je nutno likvidovat podle příslušných předpisů.

Tříděný ekologický sběr a likvidace odpadových materiálů umožňuje efektivní recyklaci materiálů. Z toho důvodů je nutno použitý stroj po ukončení své technické životnosti odevzdat do tříděného sběru druhotných surovin. Při likvidaci stroje dodržujte pokyny, uvedené v kapitole „Likvidace použitých materiálů“ (⇔ 4.7).

Pro získání potřebných informací o odborné likvidaci odpadních materiálů se obraťte na Váš místní recyklační podnik nebo na Vašeho odborného prodejce.

15. Opatření pro minimalizování opotřebení a zabránění vzniku škod

Abyste zabránili poškození nebo nadměrnému opotřebení Vašeho stroje VIKING, bezpodmínečně dodržujte následující důležité pokyny:

1. Běžné spotřební náhradní díly

Některé díly strojů VIKING podléhají běžnému provoznímu opotrebení i při předepsaném použití. Tyto díly se proto musí v závislosti na způsobu a době použití vždy včas vyměnit.

Mezi tyto součásti patří mj. také:

- řezný nůž

2. Dodržování pokynů uvedených v tomto Návodu k použití

Při používání, údržbě a uskladnění stroje VIKING postupujte tak pečlivě, jak to popisuje tento Návod k použití. Za všechny škody, ke kterým došlo nedodržením bezpečnostních pokynů a pokynů pro obsluhu a údržbu, odpovídá sám uživatel.

To platí zejména pro:

• nedostatečně dimenzovaný přívodní kabel (průřez).
  – nesprávné elektrické připojení (nesprávné napětí).
  – firmou VIKING neschválené úpravy stroje.
  – použití výrobcem neschváleného, nevhodného nebo kvalitativně nevyhovujícího nářadí a příslušenství stroje.
  – použití stroje v rozporu s předepsaným určením.
  – použití stroje při sportovních nebo soutěžních akcích.
  – následné škody, vzniklé dalším používáním stroje s vadnými součástmi.

3. Údržbářské práce

Všechny práce uvedené v odstavci „Údržba“ je nutno provádět pravidelně podle předepsaných intervalů.

Pokud tyto údržbářské práce nemůže provést sám uživatel, musí tím pověřit odborného prodejce.

VIKING doporučuje nechat provést všechny servisní práce a opravy výlučně prostřednictvím odborného prodejce VIKING.

Odborní prodejci VIKING jsou pravidelně školeni a disponují všemi potřebnými technickými informacemi.

Zanedbáním těchto prací mohou vzniknout škody, za které odpovídá sám uživatel.

K tomu patří kromě jiného:

– poškození hnacího motoru v důsledku nedostatečného čištění vstupních otvorů pro chladicí vzduch (sací štěrbiny).
– koroze a jiné škody způsobené následkem neodborného uskladnění.
– poškození stroje způsobené použitím nekvalitních náhradních dílů.
- škody v důsledku pozdě nebo nedostatečně provedené údržby resp. v d úsledku servisních prací nebo oprav, které nebyly provedeny v servisní dílně odborného prodejce.

16. Běžné náhradní díly

Žací nůž

6320 702 0100

Šroub nože

6310 710 2800

Upevňovací díly žacího nože (např. šroub nože) se musejí při výměně řezného nože, resp. při montáži řezného nože vyměnit za nové. Náhradní díly jsou k dostání u odborného prodejce VIKING.

17. CE - Prohlášení výrobce o shodě

Výrobce

VIKING GmbH

Elektrická sekačka na trávu s ručním ovládáním (ME)

Výrobní značka: VIKING

Typ: ME 339.0

ME 339.0 C

Sériové identifikační 6320 číslo

splňuje požadavky následujících směrnic EU:

2000/14/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC, 2011/65/EC

Konstrukce tohoto výrobku byla vyvinuta v souladu s následujícími normami: EN 60335-1, EN 60335-2-77

Použitá metoda hodnocení shodnosti výroby: Dodatek VIII (2000/14/EC)

Název a adresa sídla zúčastněných subjektů:

Sestavení a uložení technické dokumentace:

Johann Weiglhofer

VIKING GmbH

Rok výroby a sériové číslo jsou uvedeny na typovém štítku stroje.

Naměřená hladina akustického výkonu: 92,5 dB(A)

Hladina akustického výkonu: 93 dB(A)

Langkampfen, 2015-01-02 (RRRR-MM-DD)

VIKING GmbH

Vedoucí odboru výzkumu a vývoje produktů

Servisní organizace

Záruční a pozáruční servis Vám poskytne Váš prodejce. Informace o dalších prodejních a servisních místech Vám sdělí v zastoupení firmy A. STIHL pro ČR: Andreas STIHL, spol. s r. o. Chrlická 753 / 664 42 Modřice

18. Technické údaje

ME 339.0 / ME 339.0 C:

Sériové identifikační

číslo 6320

Motor, druh

konstrukce elektromotor

Výrobce Cleva

Typ AC univerzální motor

Napětí 230 V\~

Příkon 1200 W

Frekvence 50 Hz

Jištění 5 A

ME 339.0 / ME 339.0 C:

Třída ochrany II

Druh ochrany IPX 4

Řezné ústrojí rotační nůž

Šířka záběru při

sečení 37 cm

Otáčky řezného

ústrojí 3200 ot/min

Podle směrnice 2000/14/EC:

Hladina akustického

Podle směrnice 2006/42/EC:

Hladina akustického

tlaku na pracovišti

L_pA 79 dB(A)

Tolerance K_pA 1 dB(A)

Pohon rotačního

nože stálý

Utahovací moment

Průměr kol vpředu 150 mm

Průměr kol vzadu 180 mm

Objem sběrného

koše 40 l

Výška sečení 30 - 70 mm

Výška sečení (jen

pro Velkou Británii) 20 - 70 mm

ME 339.0:

Uvedená charakteristická hodnota vibrací dle EN 12096:

Naměřená hodnota

a_hw 0,82 m/s ^2

Tolerance K_hw 0,41 m/s ^2

Měření podle normy EN 20643

D/Š/V 122/42/107cm

Hmotnost 14 kg

Hmotnost (jen pro

Uvedená charakteristická hodnota vibrací dle EN 12096:

Naměřená hodnota

a_hw 0,55 m/s ^2

Tolerance K_hw 0,28 m/s ^2

Měření podle normy EN 20643

D/Š/V 128/42/107 cm

Hmotnost 14 kg

19. Hledání závad

✗ případně vyhledejte pomoc odborného prodejce, VIKING doporučuje odborného prodejce VIKING.

Závada:

Motor se nechce rozběhnout

Možná příčina:

- Bez síťového napětí

– Vadný přívodní elektrický kabel/vidlice resp. zásuvka nebo vypínač

– Není stisknuto startovací tlačitko

– Motor je přetížený sečením příliš vysoké nebo příliš vlhké trávy

- Byla aktivovaná ochranná pojistka motoru

– Ucpaná žací skříně

– Vadná pojistka v zástrčce (verze pro GB)

Odstranění:

– Zkontrolujte pojistku (⇒ 11.1)

- Zkontrolujte a podle potřeby vyměňte kabel/vidlici/spínač (⇒ 11.1)

- Stiskněte startovací tlačítko (⇒ 11.3)

– Motor nestartujte ve vysoké trávě, nastavte výšku sečení (⇒ 8.4)

- Stroj nechte vychladnout ( 9.5)

- Vyčistěte žací skřín (⇒ 12.2)

- Vyměňte pojistku v zástrčce (✗)

Závada:

Časté vypínání sítového jističe

Možná příčina:

– Nevhodné dimenzování přívodního sítového kabelu

– Přetížení elektrické sítě

- Stroj je přetížený sečením příliš vysoké nebo příliš vlhké trávy

Odstranění:

- Použijte správně dimenzovaný přívodní sítový kabel (⇒ 11.1)

– Stroj zapojte do jiného zásuvkového okruhu

- Výšku sečení a rychlost sečení přizpůsobte daným podmínkám při sečení (⇒ 8.4)

Závada:

Silné vibrace během provozu

Možná příčina:

- U v o l n ěný šroub nože

– Nevyvážený řezný nůž

Odstranění:

- Dotáhněte šroub nože (⇒ 12.6)

– Naostřete (vyvažte) řezný nůž nebo jej vyměňte (⇒ 12.7)

Závada:

Nerovný povrch posečeného trávníku, trávník žloutne

Možná příčina:

– Otupený nebo opotřebený žací nůž

– Příliš vysoká rychlost pojezdu při sečení v poměru k výšce sečení

Odstranění:

– Naostřete nebo vyměňte žací nůž (⇒ 12.7)

– Snižte rychlost pojezdu a/nebo nastavte správnou výšku sečení (⇔ 8.4)

Závada:

Obtížné spouštění nebo pokles výkonu motoru

Možná příčina:

• Sečení příliš vysoké nebo příliš vlhké trávy
  – Ucpaná žací skřín

Odstranění:

• Výšku sečení a rychlost sečení přizpůsobte daným podmínkám při sečení (⇒ 8.4)
• Vyčistěte žací skřín (při čištění vždy vytáhněte vidlici síťového kabelu) (⇒ 12.2)

Závada:

Ucpaný vyhazovací kanál

Možná příčina:

• Opotřebovaný žací nůž
• Sečení příliš vysoké nebo příliš vlhké trávy

Odstranění:

• Vyměňte žací nůž (⇒ 12.7)
• Výšku sečení a rychlost sečení přizpůsobte daným podmínkám při sečení (⇒ 8.4)

20. Servisní plán

20.1 Potvrzení předání

Model:

Sériové číslo:

Datum: ____ ____ ____ ____ ____ ____

20.2 Potvrzení servisu

Při provádění údržbářských pracích odevzdejte tento Návod k použití Vašemu odbornému prodejci VIKING. Ten pak do předtištěných polí potvrdí provedení servisních prací.

Servis proveden dne

Datum dalšího servisu

God. klient!
