AME 842 - Sekačka na trávu VIKING - Bezplatný návod k obsluze

Značka	VIKING
Model	AME 842
Typ produktu	Sekačka na trávu
Šířka sečení	107 cm
Výška sečení	30 až 85 mm, plynule nastavitelná (elektricky)
Hmotnost netto	53 kg
Pohon	Spalovací motor (benzín)
Systém sečení	Multiclip se dvěma tyčemi a dvěma noži Y
Pohon nožů	Přímý řemenový pohon
Nastavení výšky	Elektrické (AME 842)
Tlak v předních pneumatikách	0,6 bar (9 psi)
Tlak v zadních pneumatikách	0,4 bar (6 psi)
Typ pneumatik	16 palců
Bezpečnost	Ruční brzda, pojistná západka, zastavení motoru
Údržba	Čištění po použití, výměna nožů v párech, kontrola řemene
Náhradní díly	Nože Y, řemen, šrouby, matice (originál VIKING)
Utahovací moment nožů	Šroub V: 9,8 Nm, Šroub W: 24 Nm
Pevná výška sečení (model AMM)	30-85 mm po stupních

Často kladené otázky - AME 842 VIKING

Jak nastavit výšku sečení na sekačce AME 842?

Na modelu AME 842 se výška sečení nastavuje elektricky plynule v rozsahu 30 až 85 mm. Pomocí určeného ovladače upravte výšku podle délky trávy.

Jaký tlak v pneumatikách je doporučen pro sekačku VIKING AME 842?

Doporučený tlak je 0,6 bar (9 psi) pro přední pneumatiky a 0,4 bar (6 psi) pro zadní pneumatiky. Pravidelně jej kontrolujte na rovném povrchu.

Jak vyčistit spodní část sečecího stolu?

Po každém použití opláchněte spodní část sečecího stolu vodou. V případě potřeby seškrábněte zaschlou trávu. Sklopte stůl do svislé polohy pro snadnější čištění, po nastavení výšky sečení na maximum a uvolnění řemene.

Jak vyměnit nože sekačky?

Používejte ochranné rukavice. Vždy vyměňujte oba nože Y současně. Nainstalujte nové nože s přehnutým okrajem směrem dovnitř. Utáhněte šrouby V na 9,8 Nm a šrouby W na 24 Nm.

Co dělat po silném nárazu (kámen, překážka)?

Zkontrolujte, zda jsou nože stále v pravém úhlu vůči sobě. Pokud jsou ohnuté, povolte matici X, narovnejte nůž a vyměňte šroub V za nový. Zkontrolujte řemen a vyrovnání. V případě pochyb svěřte sekačku odbornému servisu.

Jak sklopit sečecí stůl pro údržbu?

Nastavte výšku sečení na maximum. Jednou rukou zvedněte zadní okraj, stiskněte pojistnou západku a uvolněte zadní část. Opakujte na druhé straně. Zavěste napínač, uvolněte řemen z centrální kladky a poté sklopte sekačku do svislé polohy.

Jaký utahovací moment pro šrouby nožů?

Utahovací moment je 9,8 Nm pro šroub V a 24 Nm pro šroub W. Pro přesné utažení použijte momentový klíč.

Jak dosáhnout optimálního účinku Multiclip?

Pro dokonalý výsledek: sekejte často, nechte motor běžet na plný plyn, udržujte spodní část stolu čistou, používejte ostré nože, nesekejte mokrou trávu, a pokud je tráva vysoká, sekejte dvakrát s různými výškami sečení.

Co dělat, když je tráva příliš vysoká?

Nastavte sečecí jednotku tak, aby zadní část skříně byla výše než přední, aby se usnadnilo vyhazování. Sekejte trávu ve dvou průchodech: nejprve na vyšší výšku, poté na požadovanou výšku.

Jak nainstalovat sekačku poprvé?

Namontujte přední ramena na sečecí stůl pomocí šroubů a podložek. Připevněte stůl k stroji zašroubováním ramen do řídicích čepů. Nasaďte řemen na centrální kladku, napněte jej napínačem a připevněte zvedací pružinu. U modelu AME 842 připojte elektrickou zástrčku.

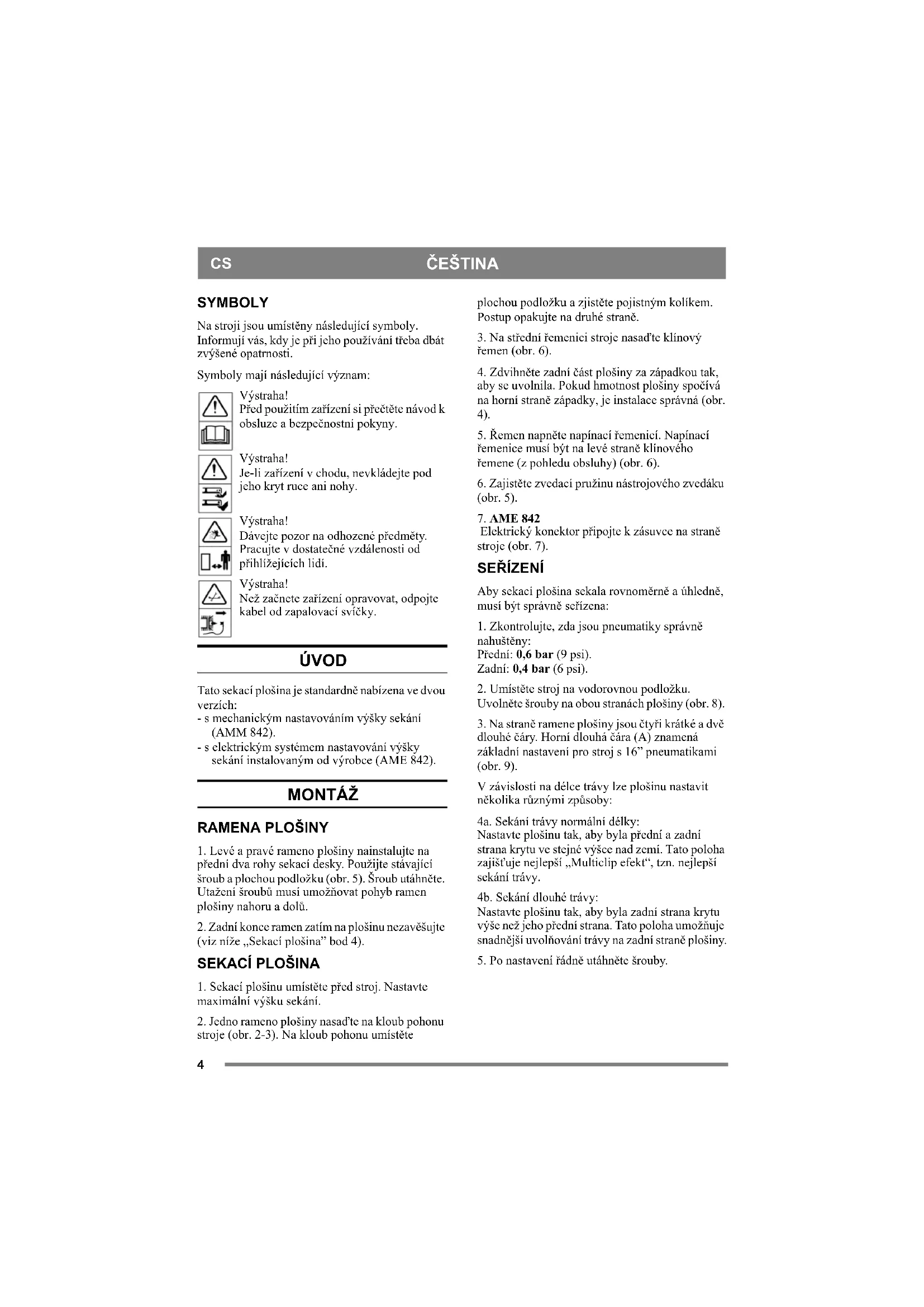

NÁVOD K OBSLUZE AME 842 VIKING

Na stroji jsou umístěny následující symboly. Informují vás, kdy je při jeho používání třeba dbát zvýšené opatnosti.

Symboly mají následující význam:

Výstraha!

Před použitím zařízení si přečtěte návod k obsluze a bezpečnostní pokyny.

Výstraha!

Je-li zařízení v chodu, nevkládejte pod jeho kryt ruce ani nohy.

Výstraha!

Dávejte pozor na odhozené předměty. Pracujte v dostatečné vzdálenosti od přihlížejících lidí.

Výstraha!

Než začnete zařízení opravovat, odpojte kabel od zapalovací svíčky.

ÚVOD

Tato sekací plošina je standardně nabízena ve dvou verzích:

• s mechanickým nastavováním výšky sekání (AMM 842).
• s elektrickým systémem nastavování výšky sekání instalovaným od výrobce (AME 842).

MONTÁŽ

RAMENA PLOŠINY

1. Levé a pravé rameno plošiny nainstalujte na přední dva rohy sekací desky. Použijte stávající šroub a plochou podložku (obr. 5). Šroub utáhněte. Utažení šroubů musí umožňovat pohyb ramen plošiny nahoru a dolů.
2. Zadní konce ramen zatím na plošinu nezavěšujte (viz níže „Sekací plošina” bod 4).

SEKACÍ PLOŠINA

1. Sekací plošinu umístěte před stroj. Nastavte maximální výšku sekání.
2. Jedno rameno plošiny nasad'te na kloub pohonu stroje (obr. 2-3). Na kloub pohonu umístěte

plochou podložku a zjistěte pojistným kolíkem. Postup opakujte na druhé straně.

1. Na střední řemenici stroje nasad'te klínový řemen (obr. 6).
2. Zdvihněte zadní část plošiny za západkou tak, aby se uvolnila. Pokud hmotnost plošiny spočivá na horní straně západky, je instalace správná (obr. 4).
3. Řemen napněte napínací řemenicí. Napínací řemenice musí být na levé straně klinového řemene (z pohledu obsluhy) (obr. 6).
4. Zajistěte zvedací pružinu nástrojového zvedáku (obr. 5).
5. AME 842

Elektrický konektor připojte k zásuvece na straně stroje (obr. 7).

SEŘÍZENÍ

Aby sekací plošina sekala rovnoměrně a úhledně, musí být správně seřízena:

1. Zkontrolujte, zda jsou pneumatiky správně nahuštěny:
   Přední: 0,6 bar (9 psi).
   Zadní: 0,4 bar (6 psi).
2. Umístěte stroj na vodorovnou podložku.
   Uvolněte šrouby na obou stranách plošiny (obr. 8).
3. Na straně ramene plošiny jsou čtyři krátké a dvě dlouhé čáry. Horní dlouhá čára (A) znamená základní nastavení pro stroj s 16" pneumatikami (obr. 9).

V závislosti na délce trávy lze plošinu nastavit několika různými způsoby:

4a. Sekání trávy normální délky:

Nastavte plošinu tak, aby byla přední a zadní strana krytu ve stejné výšce nad zemí. Tato poloha zajišťuje nejlepší „Multiclip efekt“, tzn. nejlepší sekání trávy.

4b. Sekání dlouhé trávy:

Nastavte plošinu tak, aby byla zadní strana krytu výše než jeho přední strana. Tato poloha umožňuje snadnější uvolňování trávy na zadní straně plošiny.

1. Po nastavení řádně utáhněte šrouby.

POUŽITÍ STROJE

VÝŠKA SEKÁNÍ

AMM 842:

Výšku sekání lze nastavit na několik pevných poloh v rozmezí 30 až 85 mm.

AME 842:

Výšku sekání lze plynule nastavovat od 30 do 85 mm.

Poznámka: Uvedené výšky sekání platí pro stroj stojící na pevném povrchu.

RADY PRO SEKÁNÍ

Cheete-li dosáhnout optimálního „Multiclip efektu“, postupujte podle následujících pokynů:

- trávu sekejte často,

- motor udržujte v maximálních otáčkách,

- spodní stranu sekací plošiny udržujte v čistotě,

- používejte ostré nože.

- nesekejte mokrou trávu,

- pokud je tráva vysoká,

sekejte ji nadvakrát (při různé výšce sekání).

SERVIS A ÚDRŽBA

PŘÍPRAVA

Není-li uvedeno jinak, veškerý servis a údržbu provádějte na stojícím stroji a s vypnutým motorem.

Proti pohybu stroj vždy zajistěte parkovací brzdou.

Abyste předešli náhodnému spuštění motoru, pokaždé vypněte motor, kabel zapalování odpojte od zapalovací svíčky a uzemněte jej. Odpojte kabel od záporného pólu akumulátoru.

RADY PRO ÚDRŽBU

Za účelem snadnějšího čištění a údržby lze sekací plošinu odklopit nahoru:

1. Výšku sekání nastavte na maximum.

2. Jednou rukou zvedněte zadní okraj plošiny (obr. 10).

3. Vytáhněte západku a uvolněte zadní okraj plošiny (obr. 10).

4. Postup zopakujte na druhé straně.

5. Za montážní bod zahákněte rameno řemenice (obr. 11).
6. Stáhněte řemen ze střední řemenice.
7. Plošinu vyklopte do svislé polohy (obr. 12).

Po sklopení plošiny do pracovní polohy zkontrolujte, zda se západka nastavila do takové polohy, aby byla zadní strana plošiny zdvižena (obr. 4).

ČIŠTĚNÍ

Po každém použití opláchněte spodní stranu sekací plošiny vodou.

Pokud je na spodní straně plošiny zaschlá tráva, seškrábejte ji.

V případě potřeby natřete spodní stranu plošiny, abyste zabránili korozi.

NOŽE

Při výměně nožů používejte ochranné rukavice, abyste se neporanili.

Dbejte, aby byly nože neustále ostré. Tak dosáhnete nejlepších výsledků sekání.

Po každém střetu s cizím předmětem nože zkontrolujte. Jestliže dojde k poškození systému nožů, je nutno poškozené díly vyměnit.

Vždy používejte originální náhradní díly. Jiné než originální náhradní díly mohou představovat nebezpeči zranční, i když se ke stroji hodí.

Nože montujte podle obrázku 13, kde je vyznačeno jejich ostří. Zalomený okraj nože musí směřovat k držáku.

Sekací systém tvoří dvě sekací tyče se dvěma výměnnými noži Y (obr. 14). Pří výměně nožů je nutno vyměnit oba současně, aby se zachovala vyváženost systému.

Nainstalujte nové nože. Šrouby V a W náležitě utáhněte. Utahovací moment: V – 9,8 Nm, W - 24 Nm.

Nože se mohou při silném nárazu ohnout. Uvolněte pojistnou matici X a odklopte nůž. Nainstalujte nový originální šroub V. Utáhněte pojistné matice X a Z.

ŘEMEN PŘÍMÉHO POHONU

Oba nože jsou uvnitř sekací plošiny poháněny řemenem prímého pohonu.

Pokud jeden z nožů narazí na pevný předmět (např. kámen), může se změnit napětí řemene. To může vyvolat nadměrný záběr řemene přímého pohonu a ten, pokud je dlouhodobý, může způsobit poškození nožů.

Po každém silném nárazu zkontrolujte, zda oba nože vzájemně svírají pravý úhel (obr. 13).

Pracovní oblasti nožů se vzájemně překrývají. Pokud se změní vzájemná poloha nožů, vzniká značné nebezpečí, že budou do sebe narážet. To může způsobit vážné poškození sekací plošiny.

V takovém případě předejte stroj i sekací plošinu servisní dílně k provedení opravy a kontroly.

TECHNICKÉ ÚDAJE

	AMM 842 AME 842
Šířka sekání	107 cm	107 cm
Výška sekání 30-	85 mm 30-85 mm
Suchá hmotnost	53 kg 53 kg
