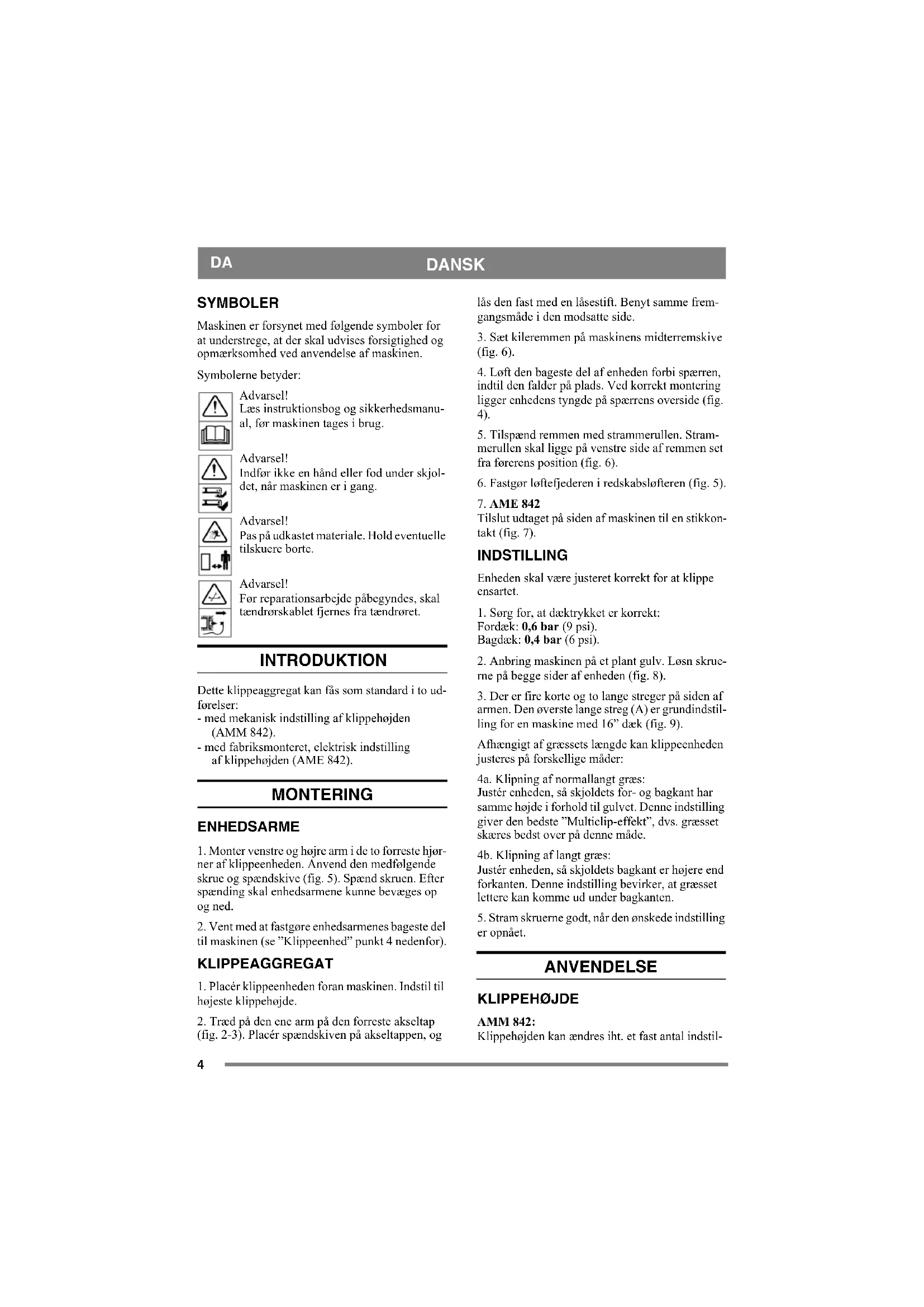

BRUGSANVISNING AME 842 VIKING

Maskinen er forsynet med følgende symboler for at understrege, at der skal udvises forsigtighed og opmærksomhed ved anvendelse af maskinen.

Symbolerne betyder:

Advarsel!

Læs instruktionsbog og sikkerhedsmanual, før maskinen tages i brug.

Advarsel!

Indfør ikke en hånd eller fod under skjoldet, när maskinen er i gang.

Advarsel!

Pas på udkastet materiale. Hold eventuelle tilskuere borte.

Advarsel!

Før reparationsarbejde påbegyndes, skal tændrørskablet fjernes fra tændrøret.

INTRODUKTION

- med mekanisk indstilling af klippehøjden (AMM 842).

- med fabriksmonteret, elektrisk indstilling af klippehøjden (AME 842).

MONTERING

ENHEDSARME

1. Monter venstre og højre arm i de to forreste hjørner af klippeenheden. Anvend den medfølgende skrue og spændskive (fig. 5). Spænd skruen. Efter spænding skal enhedsarmene kunne bevæges op og ned.
2. Vent med at fastgøre enhedsarmenes bageste del til maskinen (se "Klippeenhed" punkt 4 nedenfor).

KLIPPEAGGREGAT

1. Placér klippeenheden foran maskinen. Indstil til højeste klippehøjde.
2. Træd på den ene arm på den forreste akseltap (fig. 2-3). Placér spændskiven på akseltappen, og

lås den fast med en låsestift. Benyt samme fremgangsmåde i den modsatte side.

1. Sæt kileremmen på maskinens midterremskive (fig. 6).
2. Løft den bageste del af enheden forbi spærren, indtil den falder på plads. Ved korrekt montering ligger enhedens tyngde på spærrens overside (fig. 4).
3. Tilspænd remmen med strammerullen. Strammerullen skal ligge på venstre side af remmen set fra førerens position (fig. 6).
4. Fastgør løftefjederen i redskabslofteren (fig. 5).

7. AME 842

Tilslut udtaget på siden af maskinen til en stikkontakt (fig. 7).

INDSTILLING

Enheden skal være justeret korrekt for at klippe ensartet.

1. Sørg for, at dæktrykket er korrekt:
   Fordæk: 0,6 bar (9 psi).
   Bagdæk: 0,4 bar (6 psi).
2. Anbring maskinen på et plant gulv. Løsn skruerne på begge sider af enheden (fig. 8).
3. Der er fire korte og to lange streger på siden af armen. Den øverste lange streg (A) er grundindstilling for en maskine med 16" dæk (fig. 9).

Afhængigt af græssets længde kan klippeenheden justeres på forskellige måder:

4a. Klipning af normallangt græs:
Justér enheden, så skjoldets for- og bagkant har samme højde i forhold til gulvet. Denne indstilling giver den bedste "Multiclip-effekt", dvs. græset skæres bedst over på denne måde.
4b. Klipning af langt græs:
Justér enheden, så skjoldets bagkant er højere end forkanten. Denne indstilling bevirker, at græsset lettere kan komme ud under bagkanten.
5. Stram skruerne godt, när den ønskede indstilling er opnået.

ANVENDELSE

KLIPPEH∅JDE

AMM 842:

Klippehøjden kan ændres iht. et fast antal indstil-

DANSK

DA

Klippehøjden kan varieres trinløst fra 30 til 85 mm.

Bemærk! De angivne klippehøjder gælder, när ma- skinen står på et fast underlag.

GODE RÅD OM GRÆSSLÅNING

For at opnå den bedste "Multiclip"-effekt anbefales det at følge disse råd:

• klip ofte.
• brug fuld gas på motoren.
• hold klippeaggregatets underside ren.
• brug skarpe knive.
• klip ikke vådt græs.
• klip to gange (med forskellig klippehøjde), hvis græsset er højt.

SERVICE OG VEDLIGEHOL- DELSE

FORBEREDELSE

Hvis ikke andet er angivet, skal al service og vedligeholdelse udføres, når maskinen står stille, og motoren er slukket.

Undgå, at maskinen triller, ved altid at trække parkeringsbremsen.

Undgå, at motoren starter, ved altid at stoppe motoren, løsne tændrørskablet fra tændrøret og jorde det. Løsn minuskablet på batteriet.

GODE RÅD OM VEDLIGEHOLDELSE

For at lette rengøring og vedligeholdelse kan klippeenheden åbnes:

1. Indstil klippehøjden til højeste klippehøjde.
2. Løft den bageste kant af klippeenheden med den ene hånd (fig. 10).
3. Løft spærren og sænk enhedens bagkant (fig. 10).
4. Benyt samme fremgangsmåde i den modsatte side.
5. Fastgør spændrullearmen på fæstet (fig. 11).
6. Fjern remmen fra den midterste remskive.
7. Stil enheden til lodret position (fig. 12).

Når enheden sænkes til arbejdsindstilling, skal du sørge for, at spærren falder ned i den korrekte position, när bagkanten løftes op (fig. 4).

RENG∅RING

Klippeenhedens underside bør spules hver gang, maskinen har været i brug.

Hvis græsset er indtørret og sidder fast, skal undersiden skrabes ren.

Efter behov skal undersiden pletmales for at for-hindre rustangreb.

KNIVE

Anvend beskyttelseshandsker ved udskiftning af knive for at undgå skader på hænderne.

Sørg for, at knivene altid er skarpe, da det giver det bedste klipperesultat.

Kontrollér altid knivene efter en påkørsel. Hvis knivsystemet er blevet beskadiget, skal defekte dele udskiftes.

Montér knivene i henhold til fig. 13, hvor knivsæggen er markeret. Knivens opvendte kant skal vendes ind imod knivfæstet.

Klippesystemet består af to knivskinner med to udskiftelige knivblade Y (fig. 14). Alle knivblade skal udskiftes samtidig for at undgå ubalance.

Montér de nye knive. Spænd skruerne V og W godt. Spændingsmoment: V - 9,8 Nm, W - 24 Nm.

Ved kraftig påkørsel kan knivbladene blive bøjet. Løsn läsemøtrikken X og bøj knivbladet tilbage. Montér en ny original brydebolt V. Spænd läsemøtrikkerne X og Z.

TANDREM

Begge knive drives i klippeenheden af en tandrem.

Hvis en af knivene støder mod en fast genstand (f.eks. en sten), kan remspændingen ændres. Dette kan bevirke, at tandremmen "hopper over", hvilket med tiden kan beskadige knivene.

Efter en kraftig påkørsel skal det altid kontrolleres, at knivene står vinkelret mod hinanden (fig. 13).

DA

DANSK

Knivenes arbejdsområde overlapping hinanden. Hvis knivenes indbyrdes stilling ændres, er der stor risiko for, at de vil ramme hinanden. Det vil medføre alvorlig beskadigelse af klippeenheden.

Hvis det er tilfældet, anbefales det at indlevere maskinen og klippeenheden til et serviceværksted til reparation og eftersyn.

TEKNISKE DATA

	AMM 842 AME 842
Klippe-bredde 107 cm 107 cm
Klippehøjde 30 - 85 mm 30 - 85 mm
Nettovægt 53 kg 53 kg
