MANUAL DE USUARIO AME 842 VIKING

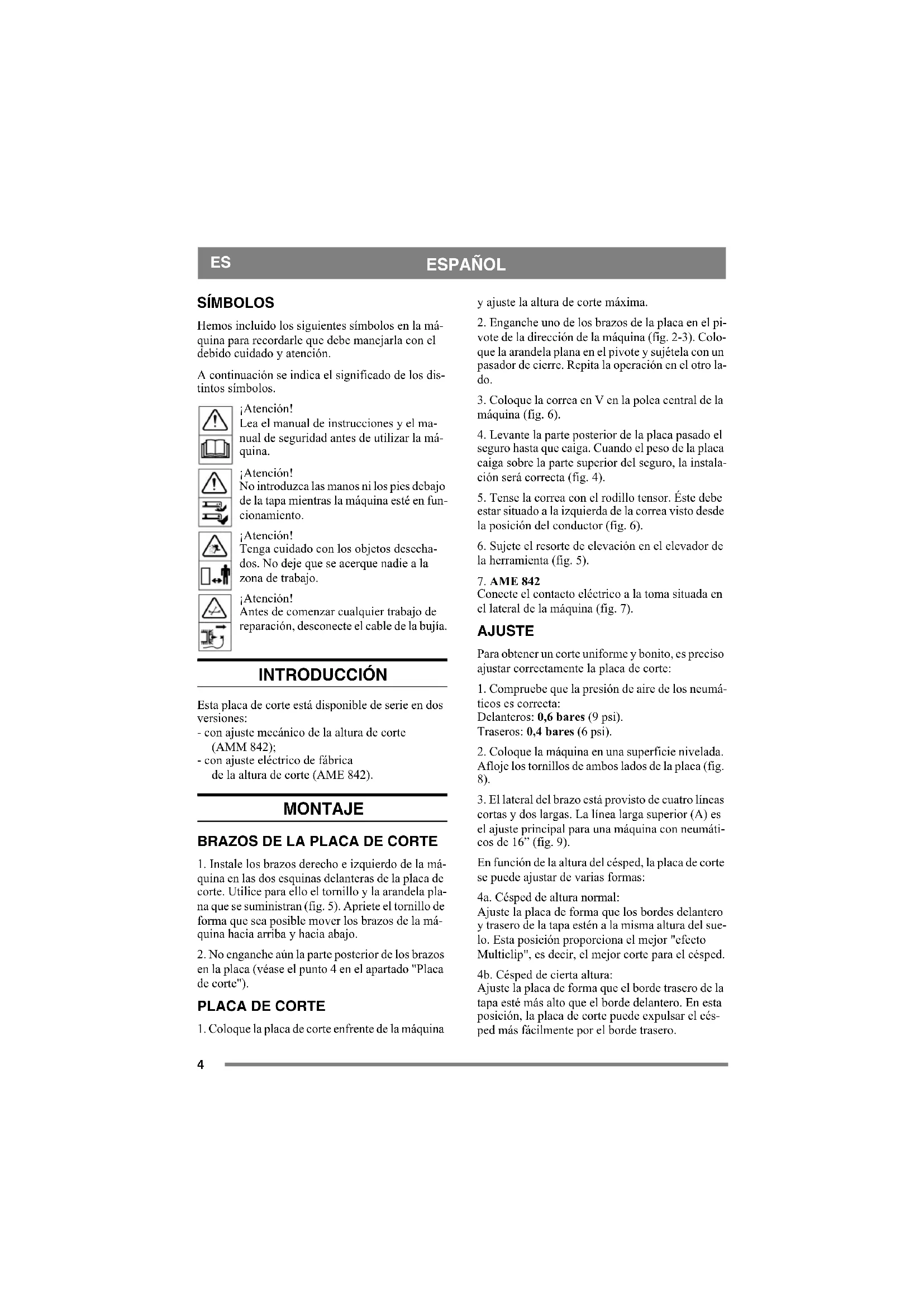

Hemos incluido los siguientes símbolos en la máquina para recordarle que debe manejarla con el debido cuidado y atención.
A continuación se indica el significado de los distintos símbolos.
¡Atención!
Lea el manual de instrucciones y el manual de seguridad antes de utilizar la máquina.
¡Atención!
No introduzca las manos ni los pies debajo de la tapa mientras la máquina esté en funcionamiento.
¡Atención!
Tenga cuidado con los objetos desechados. No deje que se acerque nadie a la zona de trabajo.
¡Atención!
Antes de comenzar cualquier trabajo de reparación, desconecte el cable de la bujía.
INTRODUCCIÓN
Esta placa de corte está disponible de serie en dos versiones:
- con ajuste mecánico de la altura de corte (AMM 842);
- con ajuste eléctrico de fábrica de la altura de corte (AME 842).
MONTAJE
BRAZOS DE LA PLACA DE CORTE
-
Instale los brazos derecho e izquierdo de la máquina en las dos esquinas delanteras de la placa de corte. Utilice para ello el tornillo y la arandela plana que se suministran (fig. 5). Apriete el tornillo de forma que sea posible mover los brazos de la máquina hacia arriba y hacia abajo.
-
No enganche aún la parte posterior de los brazos en la placa (véase el punto 4 en el apartado "Placa de corte").
PLACA DE CORTE
- Coloque la placa de corte enfrente de la máquina
y ajuste la altura de corte máxima.
-
Enganche uno de los brazos de la placa en el pivote de la dirección de la máquina (fig. 2-3). Coloque la arandela plana en el pivote y sujétela con un pasador de cierre. Repita la operación en el otro lado.
-
Coloque la correa en V en la polea central de la máquina (fig. 6).
-
Levante la parte posterior de la placa pasado el seguro hasta que caiga. Cuando el peso de la placa caiga sobre la parte superior del seguro, la instalación será correcta (fig. 4).
-
Tense la correa con el rodillo tensor. Éste debe estar situado a la izquierda de la correa visto desde la posición del conductor (fig. 6).
-
Sujete el resorte de elevación en el elevador de la herramienta (fig. 5).
-
AME 842
Conecte el contacto eléctrico a la toma situada en el lateral de la máquina (fig. 7).
AJUSTE
Para obtener un corte uniforme y bonito, es preciso ajustar correctamente la placa de corte:
- Compruebe que la presión de aire de los neumáticos es correcta:
Delanteros: 0,6 bares (9 psi).
Traseros: 0,4 bares (6 psi).
-
Coloque la máquina en una superficie nivelada. Afloje los tornillos de ambos lados de la placa (fig. 8).
-
El lateral del brazo está provisto de cuatro líneas cortas y dos largas. La línea larga superior (A) es el ajuste principal para una máquina con neumáticos de 16" (fig. 9).
En función de la altura del césped, la placa de corte se puede ajustar de varias formas:
4a. Césped de altura normal:
Ajuste la placa de forma que los bordes delantero y trasero de la tapa estén a la misma altura del sue-lo. Esta posición proporciona el mejor "efecto Multiclip", es decir, el mejor corte para el césped.
4b. Césped de cierta altura:
Ajuste la placa de forma que el borde trasero de la tapa esté más alto que el borde delantero. En esta posición, la placa de corte puede expulsar el césped más fácilmente por el borde trasero.
ESPAÑOL
ES
- Una vez realizado el ajuste, apriete los tornillos.
USO DE LA MÁQUINA
ALTURA DE CORTE
AMM 842:
La altura de corte se puede ajustar en distintas posiciones fijas, entre 30 y 85 mm.
AME 842:
La altura de corte puede variar de forma continua entre 30 y 85 mm.
Nota: las alturas de corte indicadas requieren que la máquina esté sobre una superficie firme.
CONSEJOS PARA CORTAR
Con el fin de obtener un "efecto Multiclip" perfecto, siga estos consejos:
- corte con frecuencia;
- utilice el motor al máximo de revoluciones;
- mantenga siempre limpio el lado inferior de la placa de corte;
- utilice cuchillas afiladas;
- no corte el césped cuando esté húmedo;
- corte dos veces (con diferentes alturas de corte) si el césped está demasiado crecido.
REPARACIÓN Y MANTENIMIENTO
PREPARATIVOS
A menos que se indique lo contrario, todas las tareas de reparación y mantenimiento deben realizarse con la máquina y el motor parados.
Evite que la máquina se mueva poniendo siempre el freno de mano.
Evite que el motor se ponga en marcha de forma imprevista parándolo, desconectando el cable de la bujía y conectándolo a tierra. Desconecte el cable negativo de la batería.
CONSEJOS DE MANTENIMIENTO
Para facilitar la limpieza y el mantenimiento, la placa de corte se puede inclinar:
-
Ajuste la altura de corte al máximo.
-
Levante el borde posterior de la placa con una
mano (fig. 10).
- Presione el seguro y suelte el borde posterior (fig. 10).
- Repita la operación por el otro lado.
- Enganche en el soporte el brazo del rodillo tensor (fig. 11).
- Extraiga la correa de la polea central.
- Incline la placa hasta la posición vertical (fig. 12).
Cuando la placa esté de nuevo en la posición de funcionamiento, compruebe que el seguro vuelve a su posición correcta cuando se levanta el borde posterior de la placa (fig. 4).
LIMPIEZA
Después de cada uso, es preciso limpiar la parte inferior de la placa de corte.
Si el césped se ha secado, retírelo de la parte inferior rascando.
En caso necesario, retoque la pintura para evitar la corrosión.
CUCHILLAS
Póngase guantes protectores cada vez que cambie las cuchillas para evitar hacerse cortes.
Asegúrese de que las cuchillas estén siempre afiladas, ya que de esta forma se obtienen los mejores resultados.
Compruebe siempre las cuchillas después de una colisión. En caso de que el sistema de cuchillas haya sufrido algún tipo de desperfecto, será preciso cambiar las piezas defectuosas.
Utilice siempre piezas de repuesto originales. De lo contrario, puede existir riesgos de lesiones, aún cuando se adapten a la máquina.
Coloque las cuchillas como se indica en la figura 13 por donde está marcado el borde. El borde doblado debe colocarse hacia dentro, contra el soporte de la cuchilla.
El sistema de corte se compone de dos barras de cuchillas con dos cuchillas recambiables Y (fig. 14). Cuando cambie las cuchillas, tendrá que sustituir las dos para evitar desequilibrios.
Instale las cuchillas nuevas. Apriete adecuadamen-
ES
ESPAÑOL
te los tornillos V y W. Par de apriete: V - 9,8 Nm, W - 24 Nm.
Las cuchillas pueden doblarse si se produce una fuerte colisión. Afloje la contratuerca X y coloque correctamente la cuchilla. Instale un nuevo perno de freno original V. Apriete las contratuercas X y Z.
CORREA DE TRANSMISIÓN POSITIVA
Las dos euchillas del interior de la placa funcionan con una correa de transmisión positiva.
Si alguna de las cuchillas choca con algún objeto duro (por ejemplo, una piedra), la correa de transmisión puede destensarse. Esto puede dar lugar a un engranaje excesivo de la correa, lo cual, a largo plazo, podría dañar las cuchillas.
Después de una fuerte colisión, compruebe siempre que ambas cuchillas están en ángulo recto entre sí (fig. 13).
Las áreas de trabajo de las cuchillas se solapan. Si la posición de las cuchillas ha cambiado, existe el riesgo de que choquen entre sí, lo que podría provocar graves daños en la placa de corte.
Si es el caso, lleve la máquina y la placa de corte a un taller para su reparación y revisión.
ESPECIFICACIONES TÉCNICAS
| AMM 842 AME 842 | ||
| Ancho de corte | 107 cm | 107 cm |
| Altura de corte | 30-85 mm | 30-85 mm |
| Peso neto 53 kg | 53 kg | |
