AME 842 - газонокосилка VIKING - Бесплатное руководство пользователя

Бренд	VIKING
Модель	AME 842
Тип продукта	Газонокосилка
Ширина скашивания	107 см
Высота скашивания	30–85 мм, непрерывная регулировка (электрическая)
Вес нетто	53 кг
Питание	Двигатель внутреннего сгорания (бензин)
Система скашивания	Multiclip с двумя штангами и двумя Y-образными ножами
Привод ножей	Ременной прямой привод
Регулировка высоты	Электрическая (AME 842)
Давление в передних шинах	0,6 бар (9 фунтов на кв. дюйм)
Давление в задних шинах	0,4 бар (6 фунтов на кв. дюйм)
Тип шин	16 дюймов
Безопасность	Ручной тормоз, предохранительная защелка, остановка двигателя
Обслуживание	Очистка после использования, замена ножей парами, проверка ремня
Запасные части	Y-образные ножи, ремень, винты, болты (оригинал VIKING)
Момент затяжки ножей	Винт V: 9,8 Нм, Винт W: 24 Нм
Фиксированная высота скашивания (модель AMM)	30–85 мм по ступеням

Часто задаваемые вопросы - AME 842 VIKING

Как отрегулировать высоту скашивания на газонокосилке AME 842?

На модели AME 842 высота скашивания регулируется электрически непрерывно от 30 до 85 мм. Используйте специальный переключатель для настройки высоты в зависимости от длины травы.

Какое давление в шинах рекомендуется для газонокосилки VIKING AME 842?

Рекомендуемое давление: 0,6 бар (9 фунтов на кв. дюйм) для передних шин и 0,4 бар (6 фунтов на кв. дюйм) для задних. Проверяйте регулярно на ровной поверхности.

Как очистить нижнюю часть режущей платформы?

После каждого использования промывайте нижнюю часть режущей платформы водой. При необходимости соскребите засохшую траву. Откиньте платформу в вертикальное положение для облегчения очистки, предварительно установив максимальную высоту скашивания и ослабив ремень.

Как заменить ножи газонокосилки?

Надевайте защитные перчатки. Всегда заменяйте оба Y-образных ножа одновременно. Устанавливайте новые ножи загнутой кромкой внутрь. Затяните винты V с моментом 9,8 Нм, а винты W с моментом 24 Нм.

Что делать после сильного удара (камень, препятствие)?

Проверьте, находятся ли ножи под прямым углом друг к другу. Если они погнуты, ослабьте гайку X, выпрямите нож и замените болт V новым. Проверьте ремень и соосность. При сомнениях обратитесь в сервисный центр.

Как откинуть режущую платформу для обслуживания?

Установите максимальную высоту скашивания. Поднимите задний край одной рукой, нажмите предохранительную защелку и опустите заднюю часть. Повторите с другой стороны. Зацепите натяжитель, ослабьте ремень от центрального шкива, затем откиньте косилку в вертикальное положение.

Какой момент затяжки винтов ножей?

Момент затяжки: 9,8 Нм для винта V и 24 Нм для винта W. Используйте динамометрический ключ для точной затяжки.

Как добиться оптимального эффекта Multiclip?

Для идеального результата: косите часто, работайте на полном газу, держите нижнюю часть платформы чистой, используйте острые ножи, не косите мокрую траву, а если трава высокая, косите в два прохода с разной высотой.

Что делать, если трава слишком высокая?

Отрегулируйте режущий блок так, чтобы задняя часть корпуса была выше передней для лучшего выброса. Косите в два прохода: сначала на большей высоте, затем на желаемой.

Как установить косилку в первый раз?

Установите передние рычаги на режущую платформу с помощью винтов и шайб. Закрепите платформу на машине, привинтив рычаги к поворотным кулакам. Наденьте ремень на центральный шкив, натяните его натяжителем и закрепите подъемную пружину. Для AME 842 подключите электрический разъем.

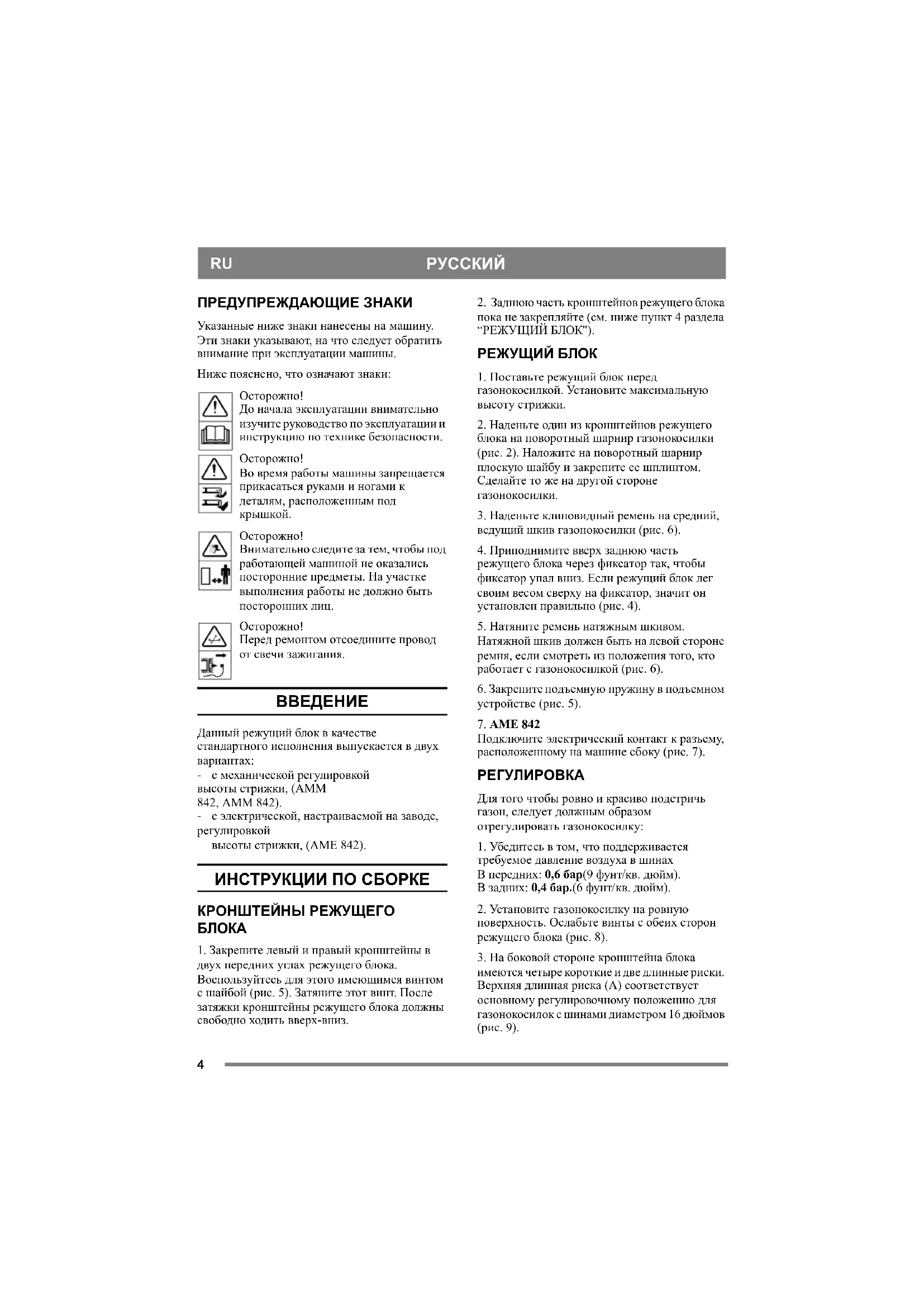

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AME 842 VIKING

ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ

Указанные ниже знаки панесены на машину. Эти знаки указывают, на что следует обратить внимание при эксплуатации машины.

Ниже пояснено, что означают знаки:

Осторожно!

До начала эксплуатации внимательно изучите руководство по эксплуатации и инструкцию по технике безопасности.

Осторожно!

Во время работы машины запрещается прикасаться руками и ногами к деталям, расположенным под крышкой.

Осторожно!

Внимательно следите за тем, чтобы под работающей машиной не оказались посторонние предметы. На участке выполнения работы не должно быть посторонних лиц.

Осторожно!

Перед ремонтом отсоедините провод от свечи зажигания.

ВВЕДЕНИЕ

Данный режущий блок в качестве стандартного исполнения выпускается в двух вариантах:

- с механической регулировкой высоты стрижки, (АММ 842, АММ 842).

- с электрической, настраиваемой на заводе, регулировкой

высоты стрижки, (АМЕ 842).

ИНСТРУКЦИИ ПО СБОРКЕ

КРОНШТЕЙНЫ РЕЖУЩЕГО БЛОКА

1. Закрепите левый и правый кронштейны в двух передних углах режущего блока. Воспользуйтесь для этого имеющимся винтом с шайбой (рис. 5). Затяните этот винт. После затяжки кронштейны режущего блока должны свободно ходить вверх-вниз.

2. Задпого часть кропштейпов режущего блока пока не закрепляйте (см. ниже пункт 4 раздела "РЕЖУЩИЙ БЛОК").

РЕЖУЩИЙ БЛОК

1. Поставьте режущий блок перед газонокосилкой. Установите максимальную высоту стрижки.
2. Наденьте один из кронштейнов режущего блока на поворотный шаршир газонокосилки (рис. 2). Наложите на поворотный шарнир плоскую шайбу и закрепите ее шплинтом. Сделайте то же на другой стороне газонокосилки.
3. Наденьте клиповидный ремень на средний, ведущий шкив газонокосилки (рис. 6).
4. Приподнимите вверх заднюю часть режущего блока через фиксатор так, чтобы фиксатор упал вниз. Если режущий блок лег своим весом сверху на фиксатор, значит он установлен правильно (рис. 4).
5. Натяните ремень натяжным шкивом. Натяжной шкив должен быть на левой стороне ремпя, если смотреть из положения того, кто работает с газонокосилкой (рис. 6).
6. Закрепите подъемную пружину в подъемном устройстве (рис. 5).
7. AME 842 Подключите электрический контакт к разъему, расположенному на машине сбоку (рис. 7).

РЕГУЛИРОВКА

Для того чтобы ровно и красиво подстричь газон, следует должным образом отрегулировать газопокосилку:

1. Убедитесь в том, что поддерживается требуемое давление воздуха в шипах
   В передних: 0,6 бар(9 фунт/кв. дюйм).
   В задних: 0,4 бар.(6 фунт/кв. дюйм).

2. Установите газонокосилку на ровную поверхность. Ослабьте випты с обеих сторон режущего блока (рис. 8).

3. На боковой стороне кронштейна блока имеются четыре короткие и две длинные риски. Верхняя длинная риска (A) соответствует основному регулировочному положению для газонокосилок с шинами диаметром 16 дюймов (рис. 9).

Газопокосилка может быть отрегулирована по- разному в зависимости от высоты травы:

4a. Подстригание травы средней высоты: Отрегулируйте режущий блок таким образом, чтобы передший и задний края крышки находились на одной высоте относительно грунта. В этом положении достигастся паилучший “эффект многократного среза”, то есть обеспечивается оптимальная стрижка травы.

4b. Подстригание высокой травы: Подрегулируйте режущий блок так, чтобы задний край крышки был выше переднего. При таком положении режущему блоку будет легче выбрасывать траву с задней стороны.

1. После регулировки затяните винты.

ЭКСПЛУАТАЦИЯ МАШИНЫ

ВЫСОТА СТРИЖКИ

AMM 842:

Высоту стрижки можно регулировать ступенчато, в пределах от 30 до 85 мм.

AME 842:

Высоту стрижки можно плавно регулировать в пределах от 30 до 85 мм.

Примечание: Высота стрижки указывается для газонокосилки, установленной на твердом грунте.

ПОЛЕЗНЫЕ СОВЕТЫ

Для того чтобы машипа "Multiclip"работала с максимальным эффектом, следуйте следующим советам:

• производите стрижку часто,
• двигатель должен работать на полной скорости.
• очищайте нижнюю поверхность режущего блока.
• применяйте острые ножи.
• не производите стрижку мокрой травы.
• производите стрижку дважды (с разной высотой стрижки), если трава высокая.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ

ПОДГОТОВКА

Если не указано иное, все работы по техническому обслуживанию и ремонту должны выполняться на неподвижной машине с установленным двигателем.

Для предотвращения самопроизвольного отката машины всегда ставьте ее на стояночный тормоз.

Во избежание случайного пуска двигателя после останова отсоедините провод от свечи зажигания и заземлите его. Отсоедините провод от отрицательного полюса аккумуляторной батареи.

ПОЛЕЗНЫЕ СОВЕТЫ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

Для облегчения чистки и других работ по техническому обслуживанию режущий блок можно установить вертикально:

1. Установите максимальную высоту стрижки.
2. Одной рукой поднимите задний край режущего блока (рис. 10).

3. Другой рукой нажмите на фиксатор снизу вверх и освободите задший край режущего блока (рис. 10).

4. Повторите то же с другой стороны газонокосилки.

5. Зацепите рычаг натяжного шкива ремня за кронштейн (рис. 11)

6. Снимите ремень с ведущего шкива.

7. Установите режущий блок вертикально (рис. 12).

Когда вы снова опустите режущий блок в рабочее положение, убедитесь в том, что фиксагор переместился вниз на свое место, после того как был приподпят задший край режущего блока (рис. 4).

RU

РУССКИЙ

ОЧИСТКА

После каждого применения газопокосилки следует промывать водой нижнюю поверхность режущего блока,

Удалите с нижней поверхности прилипшую и засохшую траву.

Если требуется, подкрасьте пиз корпуса во избежание коррозии.

НОЖИ

Во избежание порезов при замене ножей работайте в защитных перчатках.

Используйте только хорошо заточенные ножи. В этом случае вы останстесь довольны результатами работы с газопокосилкой.

После всякого удара каждый раз проверяйте пожи. Если система пожей повреждепа, замените дефектные части.

Используйте только фирменные запасные части. При использовании запасных частей, выпускаемых другими изготовителями, можно получить травмы, даже если эти части подходят к машине.

Устанавливайте ножи согласно рис. 13, на котором указана режущая кромка пока. Ножи устанавливаются изогнутой кромкой в держатель.

Режущая система имеет два ножевых держателя с двумя сменшыми пожами Y (рис. 14). Во избежание разбаланса заменяйте одновременно оба ножа.

Установите новые ножи. Затяните винты V и W с требуемым моментом. Момент затяжки: V – 9,8 H·M, W – 24 H·M.

При сильном ударе ножи могут погнуться. Ослабьте контргайку X и разогните нож. Установите новый крепежный болт V (имеется в комплекте). Затяпите контргайки X и Z.

ЗУБЧАТЫЙ ПРИВОДНОЙ РЕМЕНЬ

Оба ножа приводятся в движение внутри режущего блока одним зубчатым приводным ремпем.

При ударе одного из ножей о твердый предмет (например, о камень) натяжение ремня может

измешиться. Вследствие этого может произойти "перезацепление" зубчатого приводного ремня, что через некоторое время может привести к повреждению ножей.

После каждого серьезного столкновения проверяйте правильность угла между ножами (рис. 13).

Рабочие поверхности ножей взаимно перекрываются. При измелеции взаимшого расположения ножей возникает опасность их соударения. Это может повлечь за собой существенное повреждение режущего блока.

В случае существенного повреждения следует доставить газонокосилку и режущий блок в сервисный центр для осмотра и ремонта.

ТЕХНИЧЕСКИЕ ДАННЫЕ

	AMM 842 AME 842
Ширина стрижки	107 см 107 см
Высота стрижки.	30-85 мм	30-85 мм
Чистый вес	53 кг	53 кг
