Märke	VIKING
Modell	AME 842
Produkttyp	Gräsklippare
Klippbredd	107 cm
Klipphöjd	30 till 85 mm, kontinuerlig (elektrisk)
Nettovikt	53 kg
Drivning	Förbränningsmotor (bensin)
Klippsystem	Multiclip med två bommar och två Y-knivar
Knivdrivning	Direktdriven rem
Höjdinställning	Elektrisk (AME 842)
Däcktryck fram	0,6 bar (9 psi)
Däcktryck bak	0,4 bar (6 psi)
Däcktyp	16 tum
Säkerhet	Handbroms, säkerhetsspärr, motorstopp
Underhåll	Rengöring efter användning, byte av knivar i par, kontroll av rem
Reservdelar	Y-knivar, rem, skruvar, bultar (original VIKING)
Åtdragningsmoment knivar	Skruv V: 9,8 Nm, Skruv W: 24 Nm
Fast klipphöjd (modell AMM)	30-85 mm steglöst

Vanliga frågor - AME 842 VIKING

Hur ställer man in klipphöjden på gräsklipparen AME 842?

På modell AME 842 ställs klipphöjden in elektriskt kontinuerligt mellan 30 och 85 mm. Använd den avsedda reglaget för att justera höjden efter gräsets längd.

Vilket däcktryck rekommenderas för gräsklipparen VIKING AME 842?

Det rekommenderade trycket är 0,6 bar (9 psi) för framdäcken och 0,4 bar (6 psi) för bakdäcken. Kontrollera regelbundet på plan mark.

Hur rengör man undersidan av klippaggregatet?

Efter varje användning, skölj undersidan av klippaggregatet med vatten. Skrapa bort torkat gräs vid behov. Fäll upp aggregatet i vertikalt läge för att underlätta rengöring, efter att du har ställt in maximal klipphöjd och lossat remmen.

Hur byter man knivarna på gräsklipparen?

Använd skyddshandskar. Byt alltid båda Y-knivarna samtidigt. Montera de nya knivarna med den vikta kanten inåt. Dra åt skruv V till 9,8 Nm och skruv W till 24 Nm.

Vad gör man efter en kraftig stöt (sten, hinder)?

Kontrollera att knivarna fortfarande är i rät vinkel mot varandra. Om de är böjda, lossa mutter X, räta ut kniven och byt bult V mot en ny. Kontrollera remmen och inriktningen. Vid tveksamhet, lämna gräsklipparen till en auktoriserad service.

Hur fäller man upp klippaggregatet för underhåll?

Ställ in maximal klipphöjd. Lyft bakkanten med ena handen, tryck in säkerhetsspärren och släpp bakre delen. Upprepa på andra sidan. Haka fast sträckaren, lossa remmen från mittremsskivan, fäll sedan gräsklipparen i vertikalt läge.

Vilket åtdragningsmoment för knivskruvarna?

Åtdragningsmomentet är 9,8 Nm för skruv V och 24 Nm för skruv W. Använd en momentnyckel för exakt åtdragning.

Hur uppnår man bästa Multiclip-effekt?

För bästa resultat: klipp ofta, kör motorn på full gas, håll undersidan av aggregatet ren, använd vassa knivar, klipp inte vått gräs, och om gräset är högt, klipp i två omgångar med olika klipphöjder.

Vad gör man om gräset är för högt?

Ställ in klippaggregatet så att baksidan av höljet är högre än framsidan för att underlätta utkast. Klipp gräset i två omgångar: först på en högre höjd, sedan på önskad höjd.

Hur installerar man gräsklipparen för första gången?

Montera de främre armarna på klippaggregatet med skruvar och brickor. Fäst aggregatet på maskinen genom att skruva armarna i styrlederna. Lägg remmen över mittremsskivan, sträck den med sträckaren och fäst lyftfjädern. För AME 842, anslut eluttaget.

BRUKSANVISNING AME 842 VIKING

Merk. Angitte klippchøyder gjelder när maskinen står på et fast underlag.

KLIPPERÅD

Du oppnår best "Multiclip"-effekt hvis du følger disse rådene:

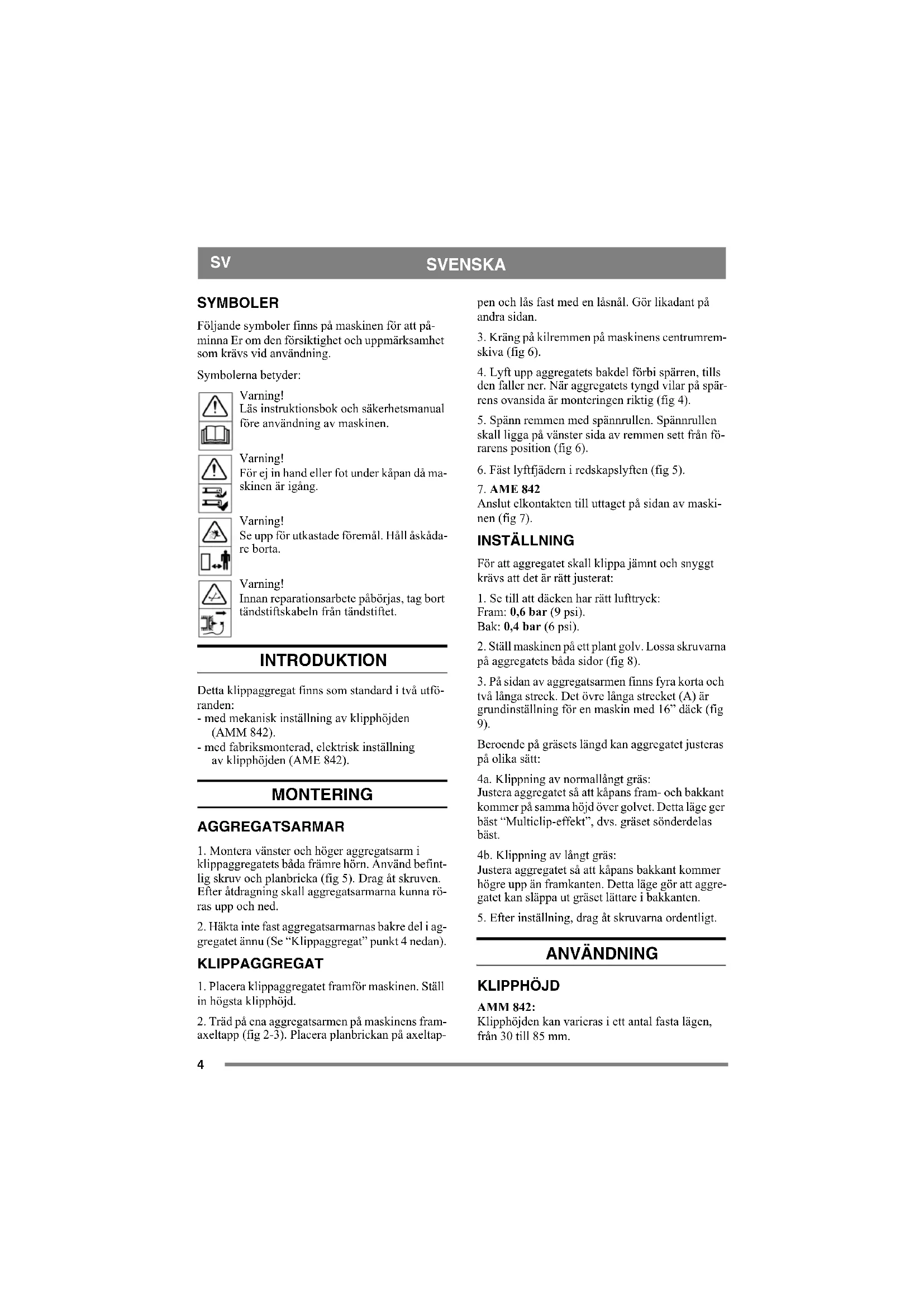

Följande symboler finns på maskinen för att påminna Er om den försiktighet och uppmärksamhet som krävs vid användning.

Symbolerna betyder:

Varning!

Läs instruktionsbok och säkerhetsmanual före användning av maskinen.

Varning!

För ej in hand eller fot under kåpan då ma- skinen är igång.

Varning!

Se upp för utkastade föremål. Håll åskåda-re borta.

Varning!

Innan reparationsarbete påbörjas, tag bort tändstiftskabeln från tändstiftet.

INTRODUKTION

Detta klippaggregat finns som standard i två utföranden:

- med mekanisk inställning av klipphöjden (AMM 842).

- med fabriksmonterad, elektrisk inställning av klipphöjden (AME 842).

MONTERING

AGGREGATSARMAR

1. Montera vänster och höger aggregatsarm i klippaggregatets båda främre hörn. Använd befintlig skruv och planbricka (fig 5). Drag åt skruven. Efter åtdragning skall aggregatsarmarna kunna röras upp och ned.

2. Håkta inte fast aggregatsarmarnas bakre del i aggregatet ännu (Se "Klippaggregat" punkt 4 nedan).

KLIPPAGGREGAT

1. Placera klippaggregatet framför maskinen. Ställ in högsta klipphöjd.

2. Träd på ena aggregatsarmen på maskinens framaxeltapp (fig 2-3). Placera planbrickan på axeltap-

pen och lås fast med en låsnål. Gör likadant på andra sidan.

1. Kräng på kilremmen på maskinens centrumremskiva (fig 6).

2. Lyft upp aggregatets bakdel förbi spärren, tills den faller ner. När aggregatets tyngd vilar på spärrrens ovensida är monteringen riktig (fig 4).

3. Spänn remmen med spännrullen. Spännrullen skall ligga på vänster sida av remmen sett från förarens position (fig 6).

4. Fäst lyftfjädern i redskapslyften (fig 5).

5. AME 842

Anslut elkontakten till uttaget på sidan av maskinen (fig 7).

INSTÄLLNING

För att aggregatet skall klippa jämnt och snyggt krävs att det är rätt justerat:

1. Se till att däcken har rätt lufttryek: Fram: 0,6 bar (9 psi).

Bak: 0,4 bar (6 psi).

1. Ställ maskinen på ett plant golv. Lossa skruvarna på aggregatets båda sidor (fig 8).

2. På sidan av aggregatsarmen finns fyra korta och två långa streck. Det övre långa strecket (A) är grundinställning för en maskin med 16" däck (fig 9).

Beroende på gräsets längd kan aggregatet justeras på olika sätt:

4a. Klippning av normalångt gräs: Justera aggregatet så att kåpans fram- och bakkant kommer på samma höjd över golvet. Detta läge ger bäst "Multiclip-effekt", dvs. gräset sönderdelas bäst.

4b. Klippning av långt gräs: Justera aggregatet så att kåpans bakkant kommer högre upp än framkanten. Detta läge gör att aggregatet kan släppa ut gräset lättare i bakkanten.

1. Efter inställning, drag åt skruvarna ordentligt.

ANVÄNDNING

KLIPPHÖJD

AMM 842:

Klipphöjden kan varieras i ett antal fasta lägen, från 30 till 85 mm.

SVENSKA

SV

AME 842:

Klipphöjden kan varieras steglöst från 30 till 85 mm.

Anm. Angivna klipphöjder gäller när maskinen står på ett fast underlag.

KLIPPRÅD

För bästa "Multiclip-effekt" följ dessa råd:

• klipp ofta.
• använd full gas på motorn.
• håll klippaggregatets undersida ren.
• använd skarpa knivar.
• klipp inte vått gräs.
• klipp två gånger (med olika klipphöjd) om gräset är högt.

SERVICE OCH UNDERHÅLL

FÖRBEREDELSE

Om inget annat sägs skall all service och underhåll utföras på en stillastående maskin där motorn inte går.

Förhindra att maskinen rullar genom att alltid lägga i parkeringsbromsen.

Förhindra ofrivillig motorstart genom att alltid stoppa motorn, lossa tändkabeln från tändstiftet och jorda den. Lossa minuskabeln från batteriet.

UNDERHÅLLSTIPS

För att underlätta rengöring och underhåll kan klippaggregatet fällas upp:

1. Ställ klipphöjdsinställningen på högsta klipp-höjd.
2. Lyft bakkanten av aggregatet med ena handen (fig 10).
3. Peta upp spärren och släpp ner aggregatets bak- kant (fig 10).
4. Upprepa proceduren på andra sidan.
5. Haka upp spännrullsarmen på fästet (fig 11).
6. Kräng av remmen från centrumremskivan.
7. Fäll upp aggregatet till lodrätt läge (fig 12).

När aggregatet fälls ner till arbetsläge, se till att spärren faller ner i läge när aggregatets bakkant lyfts upp (fig 4).

RENGÖRING

Efter varje användning bör klippaggregatets undersida spolas av.

Om gräset har torkat fast, skrapa undersidan ren.

Vid behov, bättra undersidan med färg för att förhindra rostangrepp.

KNIVAR

Använd skyddshandskar vid byte av knivar för att undvika skärskador.

Se till att knivarna alltid är skarpa. Då blir klippresultatet bäst.

Kontrollera alltid knivarna efter en påkörning. Har knivsystemet skadats skall defekta delar bytas ut.

Använd alltid original reservdelar. Icke original reservdelar kan medföra risk för skador även om de passar på maskinen.

Montera knivarna enligt bild 13 där kniveggen är markerad. Knivens uppvikta kant skall placeras inåt mot knivfästet.

Klippsystemet består av två knivbalkar med två utbytbara knivblad Y (fig 14). Vid byte av knivblad skall båda bytas ut för att undvika obalans.

Montera de nya knivarna. Drag åt skruvarna V och Wordentligt. Åtdragningsmoment: V - 9.8 Nm, W - 24 Nm.

Vid kraftig påkörning kan kniybladen vika undan. Lossa låsmuttern X och vik tillbaka knivbladen. Montera en ny original brytbult V. Drag åt låsmuttern X och Z.

KUGGREM

De båda knivarna drivs inuti aggregatet av en kuggrem.

Om någon av knivarna har träffat ett fast föremål (ex.vis en sten), kan remspänningen ändras. Detta kan leda till att kuggremmen "kuggar över", vilket i förlängningen kan ge skador på knivarna.

Efter en kraftig påkörning, kontrollera alltid att de båda knivarna står vinkelrätt mot varandra (fig 13).

Knivarnas respektive arbetsområde överlappar varandra. Har knivarnas inbördes läge förändrats föreligger stor risk att de slår i varandra. Detta

SV

SVENSKA

medför allvarliga skador på klippaggregatet.

Om så är fallet, lämna maskinen med klippaggregat till en serviceverkstad för reparation och översyn.

TEKNISKA DATA

	AMM 842 AME 842
Klippbredd 107 cm 107 cm
Kllpphöjd 30 - 85 mm 30 - 85 mm
Nettovikt 53 kg 53 kg
