AME 842 - Kosiarka do trawy VIKING - Bezpłatna instrukcja obsługi

Marka	VIKING
Model	AME 842
Typ produktu	Kosiarka do trawy
Szerokość koszenia	107 cm
Wysokość koszenia	30-85 mm, regulacja ciągła (elektryczna)
Masa netto	53 kg
Zasilanie	Silnik spalinowy (benzyna)
System koszenia	Multiclip z dwiema belkami i dwoma ostrzami Y
Napęd ostrzy	Pasek napędowy bezpośredni
Regulacja wysokości	Elektryczna (AME 842)
Ciśnienie w oponach przednich	0,6 bar (9 psi)
Ciśnienie w oponach tylnych	0,4 bar (6 psi)
Typ opon	16 cali
Bezpieczeństwo	Hamulec ręczny, zapadka zabezpieczająca, wyłącznik silnika
Konserwacja	Czyszczenie po użyciu, wymiana ostrzy parami, kontrola paska
Części zamienne	Ostrza Y, pasek, śruby, wkręty (oryginalne VIKING)
Moment dokręcania ostrzy	Śruba V: 9,8 Nm, śruba W: 24 Nm
Stała wysokość koszenia (model AMM)	30-85 mm za pomocą zacisków

Często zadawane pytania - AME 842 VIKING

Jak regulować wysokość koszenia w kosiarce AME 842?

W modelu AME 842 wysokość koszenia regulowana jest elektrycznie w sposób ciągły w zakresie 30-85 mm. Użyj dedykowanego przełącznika, aby dostosować wysokość do długości trawy.

Jakie ciśnienie w oponach jest zalecane dla kosiarki VIKING AME 842?

Zalecane ciśnienie to 0,6 bara (9 psi) w oponach przednich i 0,4 bara (6 psi) w oponach tylnych. Sprawdzaj je regularnie na płaskiej powierzchni.

Jak czyścić spód pokładu koszącego?

Po każdym użyciu spłucz spód pokładu koszącego wodą. W razie potrzeby zeskrob suchą trawę. Złóż pokład do pozycji pionowej, aby ułatwić czyszczenie, po uprzednim ustawieniu maksymalnej wysokości koszenia i zwolnieniu paska.

Jak wymienić ostrza kosiarki?

Noś rękawice ochronne. Zawsze wymieniaj oba ostrza Y jednocześnie. Zamontuj nowe ostrza z zagiętą krawędzią skierowaną do wewnątrz. Dokręć śruby V momentem 9,8 Nm, a śruby W momentem 24 Nm.

Co zrobić po silnym uderzeniu (kamień, przeszkoda)?

Sprawdź, czy ostrza są nadal ustawione pod kątem prostym względem siebie. Jeśli są wygięte, poluzuj nakrętkę X, wyprostuj ostrze i wymień śrubę V na nową. Sprawdź pasek i ustawienie. W razie wątpliwości oddaj kosiarę do specjalistycznego serwisu.

Jak złożyć pokład koszący do konserwacji?

Ustaw maksymalną wysokość koszenia. Podnieś tylną krawędź jedną ręką, naciśnij zapadkę zabezpieczającą i zwolnij tylną część. Powtórz po drugiej stronie. Zahacz napinacz, odciągnij pasek od centralnego koła pasowego, a następnie złóż kosiarę do pozycji pionowej.

Jaki moment dokręcania śrub ostrzy?

Moment dokręcania wynosi 9,8 Nm dla śruby V i 24 Nm dla śruby W. Użyj klucza dynamometrycznego, aby uzyskać precyzyjne dokręcenie.

Jak uzyskać optymalny efekt Multiclip?

Aby uzyskać idealny efekt: koś często, utrzymuj silnik na pełnych obrotach, utrzymuj spód pokładu w czystości, używaj ostrych ostrzy, nie koś mokrej trawy, a jeśli trawa jest wysoka, koś dwukrotnie, stosując dwie różne wysokości koszenia.

Co zrobić, jeśli trawa jest za wysoka?

Ustaw jednostkę koszącą tak, aby tył obudowy był wyższy niż przód, co ułatwi wyrzut. Koś trawę dwukrotnie: najpierw na wyższej wysokości, a następnie na pożądanej wysokości.

Jak zamontować kosiarę po raz pierwszy?

Zamontuj przednie ramiona na pokładzie koszącym za pomocą śrub i podkładek. Przymocuj pokład do maszyny, wkręcając ramiona w sworznie kierownicze. Przełóż pasek na centralne koło pasowe, naciągnij go napinaczem i przymocuj sprężynę podnoszącą. W przypadku AME 842 podłącz wtyczkę elektryczną.

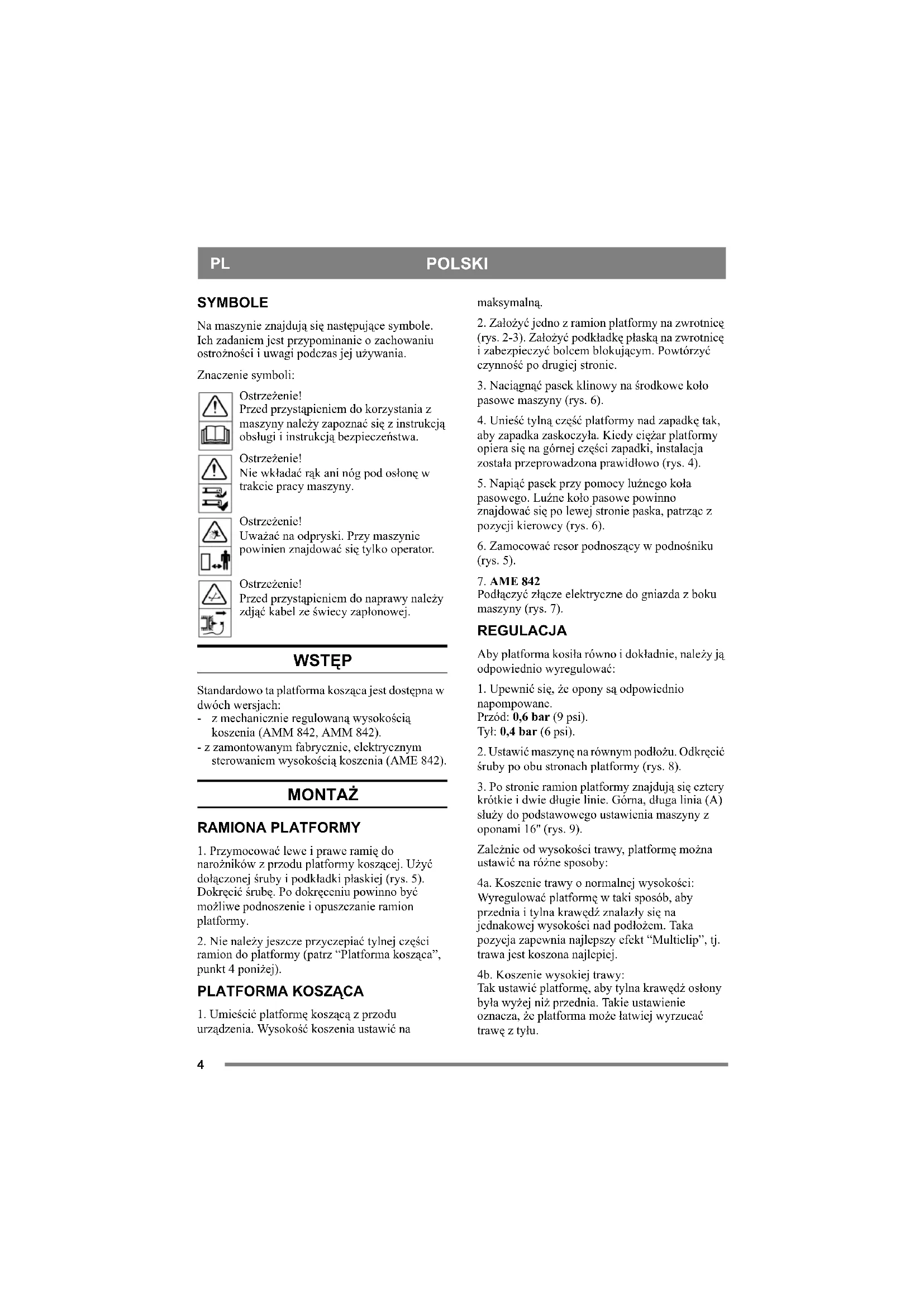

INSTRUKCJA OBSŁUGI AME 842 VIKING

Na maszynie znajdują się następujące symbole. Ich zadaniem jest przypominanie o zachowaniu ostrożności i uwagi podczas jej używania.

Znaczenie symboli:

Ostrzeżenie!

Przed przystąpieniem do korzystania z maszyny należy zapoznać się z instrukcją obsługi i instrukcją bezpieczeństwa.

Ostrzeżenie!

Nie wkładać rąk ani nóg pod osłonę w trakcie pracy maszyny.

Ostrzeżenie!

Uważać na odpryski. Przy maszynie powinien znajdować się tylko operator.

Ostrzeżenie!

Przed przystąpieniem do naprawy należy zdjąć kabel ze świecy zapłonowej.

WSTEP

Standardowo ta platforma kosząca jest dostępna w dwóch wersjach:

- z mechanicznie regulowaną wysokością koszenia (AMM 842, AMM 842).

- z zamontowanym fabrycznie, elektrycznym sterowaniem wysokością koszenia (AME 842).

MONTAŻ

RAMIONA PLATFORMY

1. Przymocować lewe i prawe ramię do narożników z przodu platformy koszącej. Użyć dołączonej śruby i podkładki płaskiej (rys. 5). Dokręcić śrubę. Po dokręcenu powinno być możliwe podnoszenie i opuszczanie ramion platformy.

2. Nie należy jeszcze przyczepiać tylnej części ramion do platformy (patrz “Platforma kosząca”, punkt 4 poniżej).

PLATFORMA KOSZĄCA

1. Umieścić platformę koszącą z przodu urządzenia. Wysokość koszenia ustawić na

maksymalną.

1. Założyć jedno z ramion platformy na zwrotnicę (rys. 2-3). Założyć podkładkę płaską na zwrotnicę i zabezpieczyć bolcem blokującym. Powtórzyć czynność po drugiej stronie.

2. Naciągnąć pasek klinowy na środkowe koło pasowe maszyny (rys. 6).

3. Unieść tylną część platformy nad zapadkę tak, aby zapadka zaskoczyła. Kiedy ciężar platformy opiera się na górnej części zapadki, instalacja została przeprowadzona prawidłowo (rys. 4).

4. Napiąć pasek przy pomocy luźnego koła pasowego. Luźne koło pasowe powinno znajdować się po lewej stronie paska, patrząc z pozycji kierowcy (rys. 6).

5. Zamocować resor podnoszący w podnośniku (rys. 5).

6. AME 842

Podłączyć złącze elektryczne do gniazda z boku maszyny (rys. 7).

REGULACJA

Aby platforma kosiła równo i dokładnie, należy ją odpowiednio wyregulować:

1. Upewnić się, że opony są odpowiednio napompowane. Przód: 0,6 bar (9 psi). Tyl: 0,4 bar (6 psi).

2. Ustawić maszynę na równym podłożu. Odkręcić śruby po obu stronach platformy (rys. 8).

3. Po stronie ramion platformy znajdują się cztery krótkie i dwie długie linie. Górna, długa linia (A) służy do podstawowego ustawienia maszyny z oponami 16" (rys. 9).

Zależnie od wysokości trawy, platformę można ustawić na różne sposoby:

4a. Koszenie trawy o normalnej wysokości: Wyregulować platformę w taki sposób, aby przednia i tylna krawędź znalazły się na jednakowej wysokości nad podłożem. Taka pozycja zapewnia najlepszy efekt "Multiclip", tj. trawa jest koszona najlepiej.

4b. Koszenie wysokiej trawy: Tak ustawić platformę, aby tylna krawędź osłony była wyżej niż przednia. Takie ustawienie oznacza, że platforma może łatwiej wyrzucać trawę z tyłu.

1. Po zakończeniu regulacji należy odpowiednio dokręcić śruby.

UŻYWANIE MASZYNY

WYSOKOŚĆ KOSZENIA

AMM 842:

Wysokość koszenia można zmieniać w zakresie od 30 do 85 mm, korzystając z ustalonych fabrycznie ustawień.

AME 842:

Wysokość koszenia zmienia się w zakresie od 30 do 85 mm.

Uwaga: ustawione wysokości koszenia mają zastosowanie, kiedy maszyna znajduje się na równej powierzchni.

WSKAZÓWKI DOTYCZĄCE KOSZENIA

Aby maksymalnie wykorzystać efekt "Multiclip", należy stosować się do następujących wskazówek: - kosić często.

• pracować na pełnych obrotach silnika.
• utrzymywać spód platformy koszącej w czystości.
• używać ostrych noży.
• nie kosić mokrej trawy.
• kosić dwukrotnie (stosując różne wysokości koszenia), jeśli trawa jest wysoka.

SERWIS I KONSERWACJA

PRZYGOTOWANIA

Wszystkie czynności związane z serwisem i konserwacją powinny być przeprowadzane na nicruchomej maszynic przy wyłączonym silniku, chyba, że instrukcja zaleca inaczej.

Zablokować koła maszyny, zaciągając hamulec postojowy.

W celu uniknięcia przypadkowego uruchomienia silnika należy go wyłączyć, zdejmując kabel ze świecy zapłonowej i uziemiając go. Odlączyć kabel ujemny od akumulatora.

WSKAZÓWKI DOTYCZĄCE KONSERWACJI

W celu ułatwienia czyszczenia i konserwacji można złożyć platformę koszącą w następujący sposób:

1. Ustawić wysokość koszenia na maksymalną.
2. Unieść tylną krawędź platformy jedną ręką (rys. 10).
3. Zdjąć zapadkę i puścić tylną krawędź platformy (rys. 10).
4. Powtórzyć czynność po drugiej stronie.
5. Zaczepić ramię luźnego koła pasowego na mocowaniu (rys. 11).
6. Zsunąć pasek ze środkowego koła pasowego.
7. Złożyć platformę do pionowej pozycji (rys. 12).

Kiedy platforma jest złożona do pozycji roboczej, należy upewnić się, że zapadka zaskoczyła przy uniesłonej tylnej krawędzi platformy (rys. 4).

CZYSZCZENIE

Po każdym użyciu spód platformy koszącej należy opłukać wodą.

Jeśli nie można usunąć zaschniętej trawy, należy ją zeskrobać.

W razie potrzeby można pomalować wnętrze osłony, aby zapobiec korozji.

NOŽE

Wymianę noży należy przeprowadzać w rękawicach ochronnych w celu uniknięcia skaleczeń.

Należy pamiętać, aby może zawsze były naostrzone. Zapewnia to najlepsze efekty koszenia.

Po zderzeniu noża z obcym przedmiotem należy zawsze sprawdzić, czy nóż nie uległ uszkodzeniu. Jeśli system noży uległ uszkodzeniu, wadliwe części należy wymienić.

Zawsze należy używać oryginalnych części zamiennych. Nicoryginalne części zamienne mogą powodować ryzyko wystąpienia obrażeń ciała, nawet jeśli pasują do maszyny.

Noże należy montować zgodnie z rys. 13, na którym została zaznaczona krawędź noża. Zagięta

PL

POLSKI

krawędź noża powinna być skierowana w góre, w stronę uchwytu noża.

System koszący składa się z dwóch noży o wymienialnych ostrzach Y (rys. 14). Podczas wymiany noży, należy wymieniać oba jednocześnie, aby uniknąć nieprawidłowego wyważenia.

Założyć nowe noże. Odpowiednio dokręcić śruby V i W. Moment obrotowy dokręcania: V - 9,8 Nm, W - 24 Nm.

W przypadku gwałtownego zderzenia się noża z obcym przedmiotem, nóż może się wygiąć. Zdjąć nakrętkę blokującą X i wyprostować nóż. Założyć nową, oryginalną śrubę łamaną V. Dokręcić nakrętki blokujące X i Z.

PASEK NAPEDU PRZYMUSOWEGO

Obydwa noże napędzane są wewnątrz urządzenia przez pasek napędu przymusowego.

Jeśli jeden nóż mocno uderzy w twardy przedmiot (np. kamień), napreżenie paska może ulec zmianie. Może to prowadzić do strzępienia się paska napędu przymusowego, co w konsekwencji może uszkodzić noże.

Po mocnym uderzeniu zawsze należy sprawdzić, czy obydwa noże są ustawione pod prawidlowym kątem w stosunku do siebie (rys. 13).

Obszary robocze noży nachodzą na siebie. Jeśli pozycja jednego noża w stosunku do drugiego została zmieniona, występuje znaczne ryzyko, że noże będą o siebie uderzać. Może to prowadzić do poważnego uszkodzenia platformy koszącej.

Jeśli to nastąpi, należy zawieźć maszynę i platformę koszącą do warsztatu serwisowego do naprawy i przeglądu.

PARAMETRY TECHNICZNE

	AMM 842 AME 842
Szerokość koszenia	107 cm 107 cm
Wysokość koszenia	30-85 mm 30-85 mm
Masa netto 53 kg	53 kg
