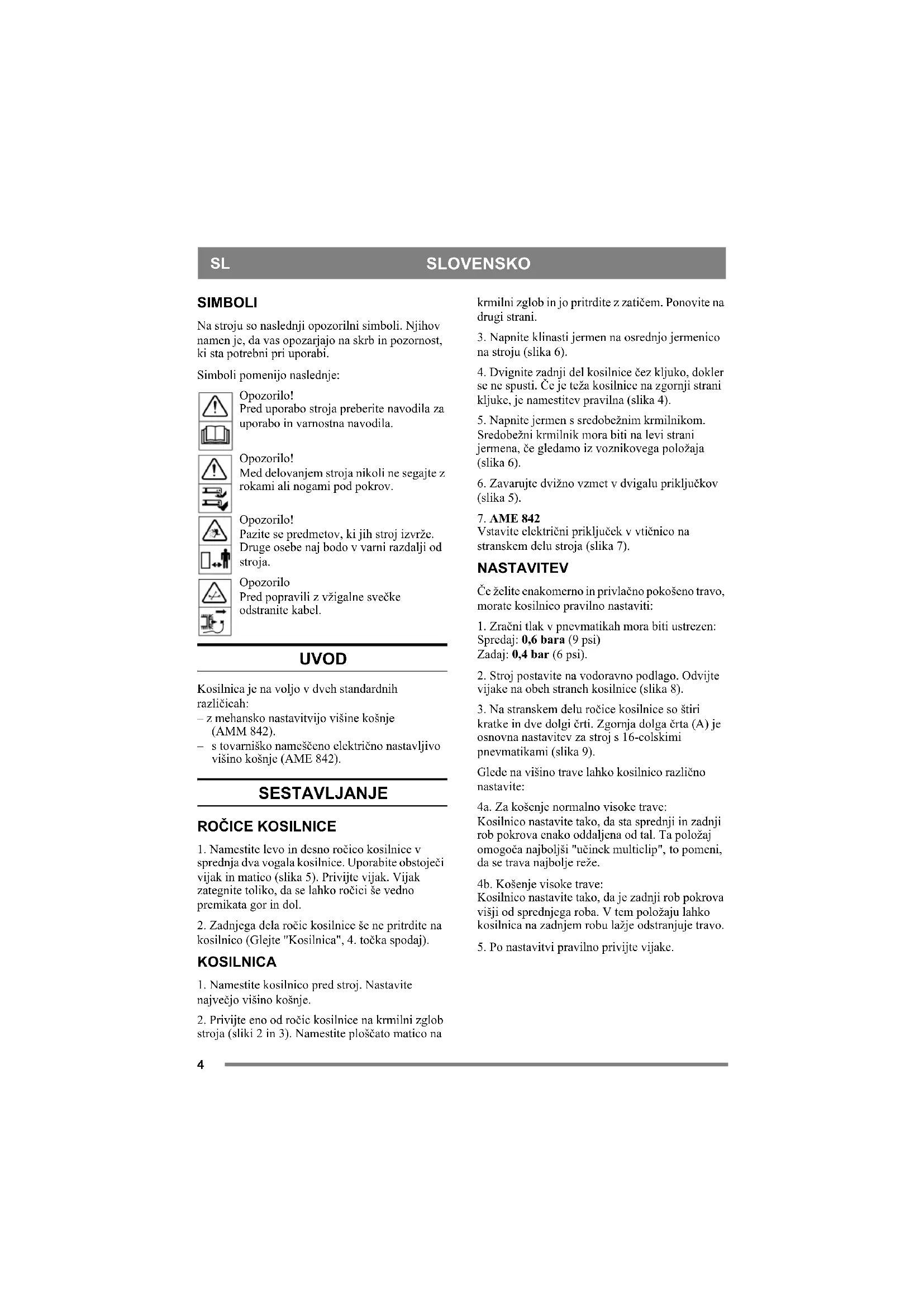

NAVODILA ZA UPORABO AME 842 VIKING

Na stroju so naslednji opozorilni simboli. Njihov namen je, da vas opozarjajo na skrb in pozornost, ki sta potrebni pri uporabi.

Simboli pomenijo naslednje:

Opozorilo!

Pred uporabo stroja preberite navodila za uporabo in varnostna navodila.

Opozorilo!

Med delovanjem stroja nikoli ne segajte z rokami ali nogami pod pokrov.

Opozorilo!

Pazite se predmetov, ki jih stroj izvrže.

Druge osebe naj bodo v varni razdalji od stroja.

Opozorilo

Pred popravili z vžigalne svečke odstranite kabel.

UVOD

Kosilnica je na voljo v dveh standardnih različicah:

• z mehansko nastavitvijo višine košnje (AMM 842).
• s tovarniško nameščeno električno nastavljivo višino košnje (AME 842).

SESTAVLJANJE

ROČICE KOSILNICE

1. Namestite levo in desno ročico kosilnice v sprednja dva vogala kosilnice. Uporabite obstoječi vijak in matico (slika 5). Privijte vijak. Vijak zategnite toliko, da se lahko ročici še vedno premikata gor in dol.
2. Zadnjega dela ročic kosilnice še ne pritrdite na kosilnico (Glejte "Kosilnica", 4. točka spodaj).

KOSILNICA

1. Namestite kosilnico pred stroj. Nastavite največjo višino košnje.
2. Privijte eno od ročic kosilnice na krmilni zglob stroja (sliki 2 in 3). Namestite ploščato matico na

krmilni zglob in jo pritrdite z zatičem. Ponovite na drugi strani.

1. Napnite klinasti jermen na osrednjo jermenico na stroju (slika 6).
2. Dvignite zadnji del kosilnice čez kljuko, dokler se ne spusti. Če je teža kosilnice na zgornji strani kljuke, je namestitev pravilna (slika 4).
3. Napnite jermen s sredobežnim krmilnikom. Sredobežni krmilnik mora biti na levi strani jermena, će gledamo iz voznikovega položaja (slika 6).
4. Zavarujte dvižno vzmet v dvigalu priključkov (slika 5).
5. AME 842

Vstavite električni priključek v vtičnico na stranskem delu stroja (slika 7).

NASTAVITEV

Če želite enakomerno in privlačno pokošeno travo, morate kosilnico pravilno nastaviti:

1. Zračni tlak v pnevmatikah mora biti ustrezen: Spredaj: 0,6 bara (9 psi)
   Zadaj: 0,4 bar (6 psi).

2. Stroj postavite na vodoravno podlago. Odvijte vijake na obeh straneh kosilnice (slika 8).

3. Na stranskem delu ročice kosilnice so štiri kratke in dve dolgi črti. Zgornja dolga črta (A) je osnovna nastavitev za stroj s 16-colskimi pnevmatikami (slika 9).

Glede na višino trave lahko kosilnico različno nastavite:

4a. Za košenje normalno visoke trave: Kosilnico nastavite tako, da sta sprednji in zadnji rob pokrova enako oddaljena od tal. Ta položaj omogoča najboljši "učinek multiclip", to pomeni, da se trava najbolje reže.

4b. Košenje visoke trave: Kosilnico nastavite tako, da je zadnji rob pokrova višji od sprednjega roba. V tem položaju lahko kosilnica na zadnjem robu lažje odstranjuje travo.
5. Po nastavitvi pravilno privijte vijake.

UPORABA STROJA

VIŠINA KOŠNJE

AMM 842:

Višina košnje se lahko nastavi na različne vnaprej določene višine od 30 do 85 mm.

AME 842:

Višina košnje se brezstopenjsko spreminja od 30 do 85 mm.

Pozor: Navedene višine košnje veljajo takrat, ko je stroj na trdni podlagi.

NASVETI ZA KOŠNJO

Če želite optimalni učinek "multiclip", upoštevajte naslednje nasvete:

• kosite pogosto.
  – motor naj dela pri polnih obratih.
  – spodnja stran kosilnice naj bo vedno čista.
  – uporabljajte ostra rezila.
• ne kosite mokre trave.
• će je trava visoka, kosite dvakrat (z različnima višinama košnje).

SERVIS IN VZDRŽEVANJE

PRIPRAVE

Če v navodilih ni navedeno drugače, je treba vsa servisna in vzdrževalna dela opraviti na mirujočem stroju z ugasnjenim motorjem.

Vedno vklopite parkirno zavoro, da preprečite samodejno premikanje stroja.

Preprečite samodejni vžig motorja tako, da vedno ustavite motor, odstranite kabel s svečke in ga ozemljite. Odstranite tudi negativni pol z akumulatorja.

NASVETI ZA VZDRŽEVANJE

Za lažje čiščenje in vzdrževanje lahko kosilnico tudi zložite:

1. Nastavite višino košnje na najvišjo možno višino.

2. Z eno roko dvignite zadnji del kosilnice (slika 10).

3. Potisnite kljuko navzgor in sprostite zadnji del kosilnice (slika 10).

4. Postopek ponovite na drugi strani.
5. Ročico sredobežnega krmilnika pritrdite na priključek (slika 11)
6. Snemite jermen z osrednje jermenice.
7. Kosilnico postavite navpično (slika 12).

Ko kosilnico spustite nazaj v delovni položaj, se mora kljuka spustiti v svoj položaj, ko se zadnji del kosilnice dvigne (slika 4).

ČIŠČENJE

Po vsaki uporabi sperite spodnjo stran kosilnice.

Če se je trava na spodnji strani kosilnice prisušila, jo ostrgajte.

Pri menjavi rezil uporabite zaščitne rokavice, da se ne urežete.

Vedno uporabljajte ostra rezila. To pri košnji omogoča najboljše rezultate.

Po trčenju vedno preverite rezila. Če je bil rezilni sistem poškodovan, je treba poškodovane dele zamenjati.

Vedno uporabljajte originalne rezervne dele. Drugi rezervni deli lahko povzročijo poškodbo, tudi će se prilegajo stroju.

Namestite rezila skladno s sliko 13, kjer je rob rezila označen. Navzgor zavihani rob rezila mora biti obrnjen navznoter proti držalu rezila.

Rezilni sistem vsebuje dve rezilni palici z dvema zamenljivima reziloma Y (slika 14). Vedno menjajte obe rezili hkrati, da košnja ne bo neenakomerna.

Namestite novi rezili. Pravilno privijte vijaka V in W. Moment privijanja: V – 9.8 Nm, W – 24 Nm.

Pri močnem trčenju se rezila lahko zvijejo. Odvijte nasprotno matico X in rezilo zvijte nazaj. Namestite nov originalni zavorni vijak V. Tesno privijte nasprotni matici X in Z.

POZITIVNI GONILNI JERMEN

Obe rezili znotraj kosilnice poganja pozitivni gonilni jermen.

Če eno rezilo udari ob trd predmet (na primer kamen), se lahko napetost jermena spremeni. To lahko povzroči "preobremenitev" pozitivnega gonilnega jermena, kar lahko dolgoročno poškoduje rezila.

Po močnem trčenju vedno preverite, ali sta obe rezili nameščeni pravokotno drugo na drugo (slika 13).

Delovni območji rezil se prekrivata. Če se je položaj rezila glede na drugo rezilo spremenil, obstaja precejšnja nevarnost, da bo eno rezilo udarilo ob drugo. To lahko močno poškoduje kosilnico.

V takšnem primeru odpeljite stroj in kosilnico na servis, kjer ju bodo pregledali in popravili.

TEHNIČNI PODATKI

	AMM 842 AME 842
Širina košnje 107 cm 107 cm
Višina košnje 30–85 mm 30–85 mm
Neto teža 53 kg 53 kg
